Каковы основные особенности схемы лампового УНЧ Шушурина на 100 Вт. Какие характеристики имеет данный усилитель. Как устроена принципиальная схема этого усилителя мощности.
Основные характеристики УНЧ Шушурина на 100 Вт
Ламповый усилитель низкой частоты (УНЧ) Шушурина на 100 Вт обладает следующими ключевыми характеристиками:
- Номинальная выходная мощность: 100 Вт
- Коэффициент гармоник: не более 0,8% на частоте 1000 Гц
- Диапазон воспроизводимых частот: 30-18000 Гц
- Неравномерность частотной характеристики: ±1 дБ
- Чувствительность: 500 мВ
- Выходное напряжение: 35 В на нагрузке 12,5 Ом
- Уровень помех: около -70 дБ относительно номинального выходного уровня
- Потребляемая мощность: 380 ВА
Данные характеристики позволяют использовать усилитель для работы с аппаратурой ансамбля электромузыкальных инструментов, а также для озвучивания небольших залов и клубных помещений.
Принципиальная схема УНЧ Шушурина
Рассмотрим основные особенности принципиальной схемы усилителя мощности Шушурина:
- Первые два каскада выполнены на лампах Л1 и Л2а
- Второй триод лампы 6Н6П (Л2б) используется в фазоинверсном каскаде с разделенной нагрузкой
- Оконечный каскад собран по двухтактной схеме на лампах Л3-Л6
- В каждом плече оконечного каскада параллельно включены по две лампы для обеспечения необходимой мощности
- Применена глубокая отрицательная обратная связь по напряжению, охватывающая три последних каскада
Особенности питания усилителя
Схема питания УНЧ Шушурина имеет следующие особенности:
- Питание анодных цепей оконечных ламп осуществляется от двухполупериодного выпрямителя на диодах Д6-Д13
- Питание экранирующих сеток и анодных цепей ламп Л1 и Л2 — от выпрямителя на диодах Д2-Д5
- Применены емкостные фильтры питания
- Отдельный однополупериодный выпрямитель на диоде Д7 для получения отрицательного смещения на управляющие сетки оконечных ламп
Конструктивное исполнение усилителя
УНЧ Шушурина на 100 Вт выполнен в виде законченного блока со следующими конструктивными особенностями:
- Размеры шасси: 490х210х70 мм
- Сверху на шасси установлены лампы, трансформаторы и электролитические конденсаторы
- Остальные компоненты размещены в «подвале» шасси
- Трансформатор питания на магнитопроводе ШЛ32х80
- Выходной трансформатор на том же типе магнитопровода
Особенности выходного трансформатора
Выходной трансформатор УНЧ Шушурина имеет следующую конструкцию:
- Магнитопровод ШЛ32х80
- Первичная обмотка из 4 секций по 450 витков провода ПЭВ-1 0,55
- Вторичная обмотка из 10 параллельных секций по 130 витков провода ПЭВ-1 0,55
- Обмотки секционированы для снижения паразитных емкостей
Настройка и наладка усилителя
Процесс настройки УНЧ Шушурина включает следующие основные этапы:
- Установка требуемого напряжения смещения ламп выходного каскада (-35 В) с помощью подстроечного резистора R41
- Балансировка плеч ламп выходного каскада резистором R14
- Проверка частотной характеристики и коэффициента нелинейных искажений
- Измерение выходной мощности и чувствительности
При соблюдении рекомендаций по изготовлению трансформаторов и монтажу, наладка сводится к минимуму.
Предосторожности при эксплуатации
При работе с УНЧ Шушурина необходимо соблюдать следующие меры предосторожности:
- Не включать усилитель без нагрузки во избежание пробоя выходного трансформатора
- Соблюдать правила техники безопасности при работе с высоким напряжением
- Обеспечить хорошую вентиляцию ламп и трансформаторов
- Периодически проверять режимы работы ламп
Возможные модификации схемы
Схема УНЧ Шушурина допускает некоторые модификации для улучшения характеристик:
- Замена ламп на более современные аналоги
- Применение более качественных конденсаторов в цепях обратной связи
- Оптимизация режимов работы ламп
- Изменение глубины общей ООС
- Улучшение фильтрации источников питания
Однако любые изменения требуют тщательной проверки всех параметров усилителя.
Достоинства и недостатки схемы
Ламповый УНЧ Шушурина на 100 Вт обладает следующими достоинствами и недостатками:
Достоинства:
- Высокая выходная мощность
- Хорошие частотные и нелинейные характеристики
- Надежность за счет применения проверенных схемотехнических решений
- «Ламповое» звучание, ценимое многими аудиофилами
Недостатки:
- Большие габариты и вес
- Значительное тепловыделение
- Необходимость периодической замены ламп
- Высокое энергопотребление
Сравнение с современными транзисторными усилителями
По сравнению с современными транзисторными усилителями той же мощности, УНЧ Шушурина имеет следующие отличия:
- Более высокий уровень нелинейных искажений
- Меньший динамический диапазон
- Более узкая полоса пропускания
- Худшие массогабаритные показатели
- Меньший КПД
Однако многие ценители считают, что ламповый усилитель обеспечивает более «мягкое» и комфортное для слуха звучание.
Заключение
Ламповый УНЧ Шушурина на 100 Вт представляет собой классическую схему лампового усилителя, обеспечивающую хорошее качество звучания при достаточно высокой выходной мощности. Несмотря на ряд недостатков по сравнению с современными транзисторными решениями, данная схема до сих пор представляет интерес для любителей лампового звука и может успешно применяться для озвучивания помещений среднего размера.
Схема лампового УНЧ на 100 Вт В. Шушурина
Мощный УМЗЧ на 100 Вт В. Шушурина (МРБ-1967) предназначен для работы с аппаратурой ансамбля электромузыкальных инструментов, а также может быть использован для озвучивания небольших залов, клубных помещений. Это достаточно , который обеспечивает выходную мощность около 100 Ватт.
Номинальная выходная мощность усилителя 100 Вт. Коэффициент гармоник на частоте 1000 Гц не более 0,8%, на частотах 30 и 18000 Гц — не более 2%. В диапазоне частот 30-18000 Гц неравномерность частотной характеристики +1 дБ. Номинальная чувствительность 500 мВ, номинальное выходное напряжение на нагрузке 12,5 Ом — 35 В. Уровень помех усилителя относительно номинального выходного уровня около -70 дБ. Потребляемая от сети мощность 380 ВА.
Принципиальная схема усилителя мощности приведена на рисунке. Первые два каскада выполнены на лампах Л1 и Л2а. Второй триод лампы типа 6Н6П (Л2б) используется в фазоинверсном каскаде с разделенной нагрузкой (R10 и R12).
Для получения равномерной частотной характеристики и малых нелинейных искажений три последних каскада усилителя охвачены глубокой отрицательной обратной связью по напряжению. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора Тр2 и через цепочку R19C8 подается в цепь катода лампы Л2а.
Лампы Л8-Л6 оконечного каскада работают в режиме АВ. Отрицательное смещение на их управляющие сетки подается от отдельного источника -однополупериодного выпрямителя на диоде Д7.
Питание анодных цепей оконечных ламп осуществляется от двухполупериодного выпрямителя на диодах Д6-Д13, включенных по мостовой схеме, а питание экранирующих сеток этих ламп и анодных цепей ламп Л1 и Л2-от выпрямителя на диодах Д2-Д5. Фильтры выпрямителей — емкостные. Емкость фильтрующих конденсаторов выбрана такой, чтобы при изменении отдаваемой усилителем мощности от нуля до номинальной питающие напряжения изменялись не более чем на 10 %.
Усилитель мощности в виде отдельного, полностью законченного в электрическом и конструктивном отношении блока смонтирован на металлическом шасси размерами 490X210X70 мм. Сверху на шасси установлены все электронные лампы, трансформаторы и электролитические конденсаторы. Остальные детали смонтированы в подвале шасси. Трансформатор питания выполнен на магнитопроводе LU32X80. окно 32X80 мм.
Обмотка 1-2, рассчитанная на напряжение сети 220 В, содержит 374 витка провода ПЭВ-1 1,0, обмотка 5-4-85 витков провода ПЭВ-1 0,25, обмотка 5-6-790 витков провода ПЭВ-1 0,55, обмотка 7-5-550 витков провода ПЭВ-1 0,41, обмотка 9-10-11 витков провода ПЭВ-1 0,9, обмотки Л-12 и 13-14-по 11 витков провода ПЭВ-1 1,4.
|
Расположение обмоток на каркасе трансформатора питания, схема расположения секций обмоток на каркасе |
Выходной трансформатор Тр2 выполнен на таком же магнитопроводе, что и трансформатор питания.
Обмотки секционированы. Первичная обмотка 1-3 состоит из четырех секций провода ПЭВ-1 0,55 по 450 витков в каждой секции. Секции соединены последовательно, и от середины сделан отвод (вывод 2). Вторичная обмотка 4-5 состоит из десяти соединенных параллельно секций провода ПЭВ-1 0,55 по 130 витков в каждой секции.
При условии правильного монтажа, применения предварительно проверенных деталей и изготовления выходного трансформатора рекомендованной по схеме налаживание усилителя мощности сводится к устано установке подстроенным резистором R41 необходимого напряжения смещения ламп выходного каскада (-35 В) и балансировке плеч ламп этого каскада резистором R14.
Необходимо помнить, что включать усилитель мощности без нагрузки нельзя, так как это может вызвать электрический пробой между обмотками выходного трансформатора.
Тюнинг (доработка) усилителя Амфитон-У-002. Версия схемы «2021».
Доработка УМЗЧ Амфитон-У-002. Увеличение скорости нарастания выходного напряжения.
Страшилки про частотную коррекцию. Много графиков и схем. Рассчитано на очень подготовленного читателя.
1. Усилители «Амфитон» в бывшем СССР.

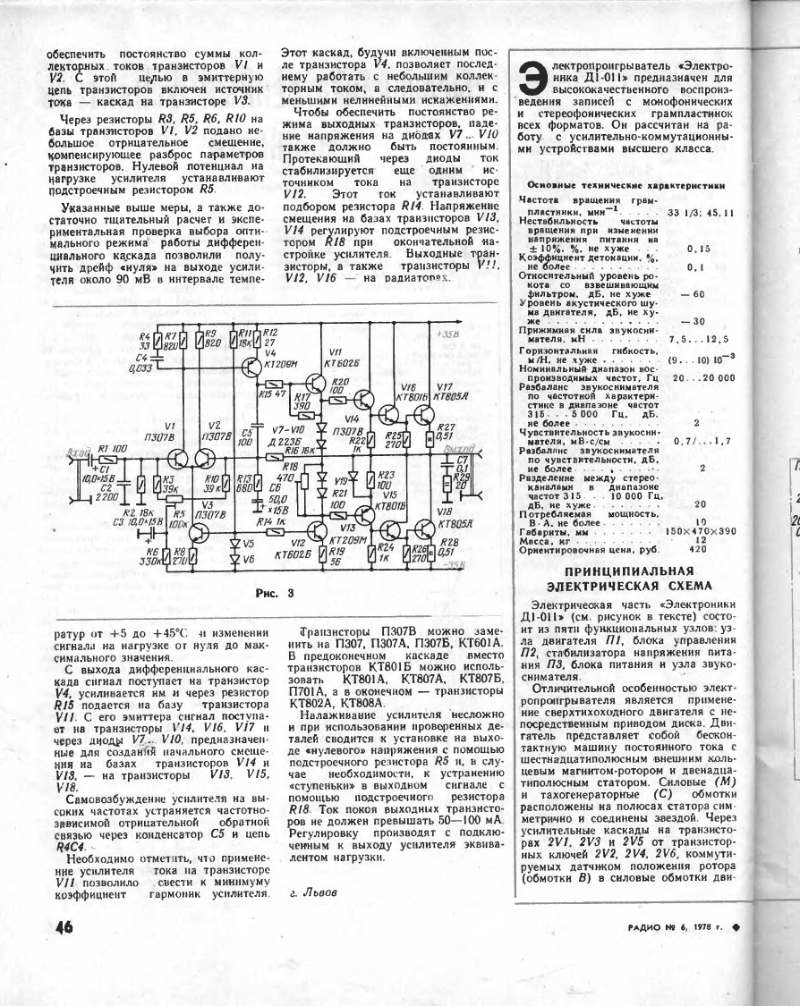

Старт был взят в 1978 году, когда в журнале Радио №6 была опубликована авторская схема Hi-Fi усилителя:
Статья об этом: Советский HI-FI и его создатели Шушурин — Ламм.
Под руководством В.Шушурина были созданы усилители:
— АМФИТОН А1-01-2у стерео 1982 год
— АМФИТОН-У-101-1 стерео 1982 год
— АМФИТОН-АI-01-1 стерео 1982 год
— АМФИТОН-У-002 стерео 1983 год
Ссылки на описания и схемы:
УМ Амфитон-У-101-1
УМ Амфитон-У-002
УМ Лорта 50У-202С
2. Частотная коррекция (ЧК) в усилителях, охваченных отрицательной обратной связью (ООС).
В качестве учебного примера позаимствована схема простого УМ из тома 1 «Искусство схемотехники» (Хоровиц П., Хилл У., 3-е издание, 1986г.; там же подробное описание схемы):
В качестве «измерительного» инструмента — программа Multisim 10:
Схема «собрана» максимально близко к первоисточнику.
Нагрузка — 32 Ом. Усиление задано 20 дБ.
Дополнительно выполнена балансировка нуля на выходе УМ путём «подстройки» некоторых резисторов.
Частотная коррекция в данной схеме отсутствует.
АЧХ:
Частота единичного усиления f₁ почти 26 МГц. Неплохо для звукового усилителя. ))
Смотрим скорость: 14 В/мкс по переднему фронту
ФЧХ:
Фазовый сдвиг на частоте 26 МГц перешагнул за отметку 180 градусов!
Это означает, что будучи собранная в живую, данная схема превратится в генератор с вероятностью 90 %.
Чтобы этого не происходило, была придумана частотная коррекция (ЧК).
Конденсатор C1=620 пФ — это и есть элемент ЧК (в данном случае т.н. однополюсная коррекция).
В результате АЧХ:
Частота f₁ сместилась вниз до 3,6 МГц.
ФЧХ:
Фазовый сдвиг на f₁ минус 123 градуса.
Таким образом было выполнено условие устойчивости:
запас по фазе на частоте единичного усиления должен быть не менее 45 градусов (т.
е. фазовый сдвиг должен быть не более 135 градусов).
Если простым языком, то быстродействие усилителя было «задушено», чтобы усилитель был именно усилителем, а не ВЧ генератором.
После внесения частотной коррекции снижается скорость нарастания выходного напряжения (SR).
Это и есть расплата за устойчивость.
Смотрим, что же произошло со скоростью нарастания: всего 1,6 В/мкс
Ну и кому нужен такой УМ?
Задача разработчика(ов) УМ — придумать такую схему, чтобы она
1) удовлетворяла требованиям ГОСТ-ов (это весь набор характеристик: Кг, IMD, SR и т.д.)
2) не доставляла проблем при наладке
3) была более-менее надёжна в эксплуатации
Чтобы спокойно спать по ночам, разработчик вносил в схему избыточную частотную коррекцию.
Естественно, в ущерб другим характеристикам.
Как показано выше, в первую очередь зарезалась скорость нарастания SR.
Его можно понять. Если УМ «засвистит» из-за недостаточной ЧК, владелец имеет шансы расстаться не только с усилителем, но и с дорогими АС (ВЧ динамикам мгновенно придёт пушной зверь).
Дополнительная информация
Серийные усилители «Амфитон» не были исключением из правил: присутствует избыточная частотная коррекция.
Поэтому…
Для желающих ознакомиться с данной тематикой поглубже:
«Искусство схемотехники» Том 1 Хоровиц П., Хилл У., 3-е издание, 1986г.
«Частотная коррекция усилителей с обратной связью» (стр. 230 и далее)
3. Скорость нарастания выходного напряжения (SR).
Большая скорость нарастания напряжения позволяет точнее и быстрее исправлять ошибки по цепи ООС.
Важно чтобы и сдвиг фазы был минимален. Есть множество других причин, по которым важна высокая скорость.
Vmin = 2*3.14*20000Гц*30В = 3.8е+6 В/с (или 3,8 В/мкс)
где
20кГц — Fmax
30В — амплитудное выходное напряжение
Практически УМ должен иметь некоторый коэффициент запаса по скорости.
Если принять к-т запаса равный 3, то
для обычного УМ минимальное значение SR должно быть как минимум 10 В/мкс.
Мне не раз встречалось мнение, что усилители, у которых SR менее 10 В/мкс, не играют.
Вынужден согласиться.
Вариантов частотной коррекции придумано множество.
Сложность заключается в том, что теория не очень дружит с практикой.
Оказывается, что один и тот же способ ЧК в разных схемах даёт различные результаты.
Т.е. частотную коррекцию нельзя рассматривать (рассчитывать) отдельно от остальной схемы.
4. Усилитель Advance Acoustic MAP-101
попал ко мне на прослушивание вместе с JLH 1969 (см. начало обзора).
Звук — самый заурядный.
Пара замеров на скорую руку. THD с нагрузкой 4 Ом:
Скорость нарастания 6,7 В/мкс:
Ценовой диапазон — $300, и такие заурядные характеристики.
Выводы:
1. Частотная коррекция во всей красе: скорость «зарезана».
2. Покупка фирменного аппарата НЕ гарантирует получение желаемого результата.
Ну в самом деле, кто ж мне позволит каждый усилитель слушать и подсоединять к нему всякую техножуть.
А бесплатно на тестирование такие аппараты мне не присылают.
(
5.
Оффтоп
Предвижу комментарии в духе «Это всё ненужная трата времени. Купи всё готовое и не парься.»
Спасибо, не мой путь.
Попытаюсь объяснить свою точку зрения.
Чтобы купить усилитель и через неделю не выставлять его на авито или олх, надо:
— перед покупкой послушать усилитель со своим комплектом акустики (без спешки разумеется)
— прослушивание должно проводиться в подготовленном помещении, а не на прилавке рядом с миксерами и пылесосами
— желательно сделать некоторые интересующие замеры (SR, THD), чтобы потом не было сюрпризов
— в случае покупки бу желательно открыть капот внять крышку и убедиться, что в усилителе не ковырялись кривыми ручонками
Из этого небольшого списка выполним только лишь 1-й пункт, при условии, что усилитель приобретается в специализированном салоне\магазине.
Три последних пункта — трудно выполнимы или вообще невыполнимы по ряду причин.
Таким образом, покупка усилителя с претензией на интересный звук для рядового покупателя становится непростой задачей.
Например, город, в котором я живу (население 100 тысяч) — типичная периферия: аудио салоны отсутствуют.
Советы типа «садись на автобус и езжай в Киев\Харьков» — «в сад» ©.
Равно как и покупка бу.
Получается, что в моём случае проще засучить рукава, включить паяльник и сделать что-то самостоятельно.
6. «Разгон» УМ Амфитон-У-101-1 и что из этого получилось.
Схемы (опубликованная в 1978 году и схема серийного УМ Амфитон-У-101-1) — близнецы братья.
Элементы ЧК:
— конденсатор С5 (его позиция на удивления одинаковая в обеих схемах)
— R4, C4 (по схеме 1978г.)
— C7 (по схеме Амфитон-У-101)
Разработчик справился на отлично: фазовый сдвиг на f₁ минус 85 градусов, но скорость всего 5 В/мкс.
При использовании NI Multisim 10 «разгон» схемы УМ Амфитон-У-101-1 прошёл успешно: смотрите обзор и схему УМ Амфитон-У-101М.
Получено значение SR=20 В/мкс.
7. УМ Амфитон-У-002.
Речь пойдёт только о доработке только оконечного УМ.
В моём экземпляре все другие узлы уже давно отключены.
Все ручки-кнопки на передней панели (кроме кнопки «вкл.\выкл.» — бутафория).
Заводская схема:
Из другого источника (качество получше):
Частотная коррекция выполнена совсем по другому:
— R6 и C4 между коллекторами транзисторов входного дифф.каскада
— C6 в цепи ООС
— C8 и C9
— R23 и C10
Для моделирования собрана схема-перевёртыш (это когда pnp транзисторы заменяются на npn, все полярные элементы «разворачиваются» на 180 ).
Удалён входной ФНЧ (R1 и C2), т.к. он не охвачен общей ООС.
АЧХ:
f₁ = 2.7 МГц
ФЧХ:
Запас по фазе всего 15 градусов.
И как ОТК пропустил эту схему в серию? ))
Скорость нарастания — всего 6 В/мкс:
Ненадолго оставлю «замеры» в симуляторе, чтобы узнать, кто ранее дорабатывал Амфитон-У-002…
8. Авторские доработки схемы УМ Амфитон-У-002 по пути улучшения характеристик.
Объёмная работа в этом направлении выполнена автором статьи
«Оверклокинг Амфитона или очередной удар в бубен Хай-Энду» (журнал «Радиохобби» №5 в 2008г.
)
Дополнительная информация
В руки автора попал УМ Амфитон-25У-202С, схема которого совпадает с УМ Амфитон-У-002.
Какие есть отличия в схемах и есть ли они вообще — не принципиально.
Даже мне с трудом удалось уследить ход мысли, экспериментов и замеров при изложении материала.
Автору — респект!
Окончательная схема, к которой пришёл автор:
Помечены изменения в схеме.
Наверно, хватит графиков. Результаты моделирования:
— f₁ = 6,8 МГц
— фазовый сдвиг на f₁ минус 200 градусов
— скорость SR = 22 В/мкс
Автор справился с задачей, за исключением проблемы устойчивости.
9. Вернуться к своему усилителю Амфитон-У-002 получилось только после НГ.
В конце 2020г. из архивов был разморожен проект ЭАОС.
Поскольку были готовы и ПП, и моделирование узлов, оставалось лишь спаять всё и попробовать.
Короче, 1.01.2021 на этапе окончательной настройки идея потерпела фиаско. Полное. (
Проект ЭАОС был снова заморожен на неопределённое время.
Для саба нужен беспроблемный усилитель.
В доме как раз есть Амфитон-У-002.
Была выполнена проверка усилителя тональной посылкой 40Гц 100мс (уровень в SpectraLab -3 дБ ) на нагрузку 4 Ом:
Норма.
Уровень -1,5 дБ:
Совсем плохо. (
Открыл крышку, залез осциллографом на питание.
Без нагрузки (линия питания +27,5В):
А вот под нагрузкой:
Надо что-то менять.
10. Первый шаг на пути улучшения характеристик Усилителя Амфитон-У-002.
Ну конечно же замена конденсаторов по питанию.
В каждом канале — четыре конденсатора 2000 мкФ*50В (по два конденсатора в каждой линии питания).
Было решено поменять каждый 2-й конденсатор 2000 мкФ на новый 10000 мкФ*50В.
На замену четырёх конденсаторов потратил примерно 4 часа.
Отпаять провода оказалось не просто: выводы попросту вырывались из старых конденсаторов, т.к. проводники загнуты крючком и обляпаны припоем.
Вот четвёрка после демонтажа:
Правый канал УМ после замены конденсаторов:
Что в результате?
Линия +27,5В под нагрузкой:
Тональная посылка -1,5 дБ:
Норма.
Тональная посылка 0 дБ:
Заменой конденсаторов удалось добавить +1,5 дБ для максимальной мощности.
11. Похм…, ой, о чём это я Утро 2.01.2021. Усилитель стоит на рабочем столе без верхней крышки.
Всё располагает для дальнейшей работы с ним.
ТЗ на доработку:
— увеличить скорость нарастания (SR) хотя бы до 15 В/мкс
— по возможности улучшить устойчивость
— минимум изменений в оригинальной схеме (т.е. никаких замен транзисторов на современные полупроводники)
Почему именно такой 3-й пункт?
Всё просто: чтобы «перепахать» платы УМ потребуется сначала их извлечь из корпуса.
А это не просто.
Можно конечно это сделать быстренько бокорезами. А как обратно?
12. Входной каскад усилителя Амфитон-У-002-2021.
Прежде, чем заняться частотной коррекцией, надо кое-что уточнить по заводской схеме (см. пункт 7 ).
Источники тока (на транзисторе VT3) — это недоразумение.
Потому что в качестве стабилитрона использован транзистор КТ315 (VT1).
Во-первых, это не паспортный режим. Во-вторых, какое там напряжение на этом «стабилитроне»?
Чтобы не теряться в догадках, живые замеры:
падение напряжения на R7 в ЛК — 7,16В, в ПК — 6,5В.
Соответственно ток ИСТ: 2,2 мА (ЛК) и 1,97 мА (ПК).
Какое из двух значений ближе к задуманному разработчиками? Фз.
Пусть 2 мА (по 1мА в плечо диффкаскада).
Для дальнейшей работы входной каскад был «отделён» от остальной схемы, чтобы определиться с изменениями:
Собран ИСТ, обеспечивающий 1мА в плечо. Все остальные элементы — без изменений.
ООС отсутствует.
Схему «перекосило»: на выходе -30В.
Да, ООС всё исправит, но входной каскад будет работать с перекосом.
После несложных изменений входной каскад был отбалансирован:
Но значение ИСТ пришлось увеличить до 2,5 мА.
13. Вот только сейчас можно приступить к частотной коррекции.
Применена т.н. «коррекция 2С».
Сначала — без ООС:
Резисторы, соединяющие базы транзисторов диффкаскада с нулём, заменены на 1,8 кОм.
Это не ошибка. Об этом чуть позже.
Полученная ФЧХ:
Супер!
14. Теперь интегрируем новый входной каскад в схему усилителя:
Усилитель, естественно, охвачен ООС. Поэтому ФЧХ изменилась:
Частота единичного усиления 5 МГц.
Обратите внимание, что делитель в цепи ООС — 1:9 (усиление понижено до 10, т.е. всего 20 дБ).
Это резисторы 2 кОм и 18 кОм.
Выходное сопротивление этого делителя 1,8 кОм. Поэтому в п.13 было использовано это значение.
Можно немного поиграться значениями элементов частотной коррекции.
В результате немного другая ФЧХ с новые значения ЧК:
И так, «прогноз» для будущей схемы:
Частота единичного усиления 6 МГц.
Фазовый сдвиг на 6 МГц — минус 86 градусов.
Нормально.
Скорость нарастания выходного напряжения 14 В/мкс
Коэффициент гармоник 0,02%
Всё, технологический перерыв:
15. 3.01.2021. Финишная кривая.
Очень тяжело совмещать празднование НГ, аккуратную работу за паяльником и написание обзора.
Окончательная схема усилителя Амфитон-У-002-v2021.
Красный «Х» — означает «удалить».
Зачёркнутый номинал элемента означает изменение (рядом зелёным цветом указано новое значение).
Синим цветом — добавляемые элементы.
К сожалению, не нашлась схема расположения элементов на ПП УМ Амфитон-У-002.
Пришлось потратить час на зарисовки:
Пошаговая инструкция по доработке.
15.1 Заменить конденсаторы по питанию (см. пункт 10).
15.2 Перестроить ИСТ (на VT3) на значение 2,5 мА.
Транзистор VT1 (КТ315) заменить на стабилитрон КС168А.
Необходимо подобрать пару стабилитронов с напряжением 6,0 В при токе 0,25 мА.
Для значения 6В были рассчитаны резисторы R7=2,2 кОм.
Заменить R7 на 2,2 кОм.
Напряжение на резисторе R7 д.б. около 5,4 В.
15.3 Заменить R15 и R16 (на 470 Ом и 300 Ом соответственно).
Напряжение на резисторе R17=120 Ом около 0,83 В.
15.4 Демонтировать R5 (тут на свой вкус: выпаять или просто выкусить бокорезами: лично я выкусил).
Включить УМ, проверить напряжение смещения на выходе каждого канала: д.б. в пределах 25 мВ.
Если напряжение несколько больше (у меня получилось -60мВ в ПК), то следует подстроить R4.
Если смещение в «минус», то уменьшить R4, если в «плюс», то увеличить.
Изменение на 100 Ом даёт изменение по выходу около 50 мВ.
Мне пришлось поставить 1,1 кОм, в результате в ПК -7мВ.
В ЛК ничего не подстраивал: -16мВ.
15.5 Демонтировать R13.
Заменить R11 на 2 кОм.
Т.о. получили делитель ООС 1:9, чтобы усиление было 10 (т.е. 20дБ).
Опционально: заменить R1 на 100 Ом.
15.6 Включить УМ, убедиться, что всё нормально по каждому каналу.
Естественно, выключить УМ.
15.7 Теперь самая «интимная» часть УМ — частотная коррекция.
Демонтировать C4, C6, C8, C9.
Вот эти конденсаторы, которые не давали свободно дышать усилителю:
Заменить R5 на 100 Ом (последовательно с ним будет конденсатор 15 нФ).
15.8 Установка конденсаторов 10.
.12пФ (красный корпус) и 15пФ (голубой корпус) на ПП:
15.9 Установка конденсатора 15 нФ на ПП:
15.10 Запуск УМ после изменения частотной коррекции рекомендуется выполнить при использовании специализированного БП (чёрная коробка на фото) и\или ламповой защиты.
Специализированный БП — это двухполярный БП +-30В с ограничением по мощности 30 Вт (специально стоит слабый трансформатор и конденсаторы всего по 2200 мкФ; и по одному СВП 0,65А по каждой полярности).
Каждый канал включается поочерёдно. Осциллографом проверяем выход на отсутствие генерации и прочих неприятностей.
Если всё нормально, можно отключить предохранительные устройства и использовать далее родное питание УМ.
15.11 Опционально: выполнить замену входных и выходных разъёмов.
15.12 Опционально: заменить плату защиты АС от постоянки на выходе УМ (в моём УМ это уже давно сделано).
15.13 Опционально: отключить защиту от перегрузки по току (удалить VD4 и VD5)
15.14 Последний штрих: замена предохранителей по питанию УМ на СВП 2,5А 60В:
16.
Замеры.
Скорость нарастания по ПК 15В/мкс:
Скорость нарастания по ЛК 15В/мкс:
Коэффициент гармоник без нагрузки:
Коэффициент гармоник с нагрузкой 4 Ом:
Для сравнения, до переделки было:
Всё! Можно закручивать винтики на крышках, подключать АС и слушать.
17. Прослушивание состоялось на АС Heco.
Саб не использовался, т.к. НЧ несколько отвлекают.
По звуку усилитель Амфитон-У-002-2021 очень похож на своего
недавно доработанного собрата — Амфитон-У-101М.
Ситуация с НЧ, естественно, улучшилась (из-за снижения усиления с 20 до 10 увеличился коэффициент демпфирования).
Ну и замена конденсаторов по питанию не прошла бесследно.
Кадр на память по окончанию прослушивания:
18. Итоги, выводы:
— скорость нарастания увеличена в три раза (до 15 В/мкс)
— коэффициент гармоник снизить не удалось, но получилась доминирующая 2-я гармоника, что нехарактерно для транзисторных усилителей
— программа моделирования Multisim 10 отлично справляется с расчётом скорости нарастания SR
— расчёт Кг (THD), как правило, мимо: фактические значения Кг в 90% случаев получаются хуже расчётных
— расчёт АЧХ и ФЧХ усилителей достаточно точен
— расчёт АЧХ и ФЧХ пассивных фильтров и активных фильтров на ОУ — идеал ©
Возможно, можно было бы получить параметры ещё лучше.
Рецепт прост: демонтируются все полупроводники с ПП, собирается схема-перевёртыш на 2n5551, 2n5401 и т.д.
Но для этого потребуется полная разборка усилителя.
Самая интересная для доработки схема —
… в усилителе «Лорта-002»
Причина обведена «маркером».
Но 5-й или 6-й УМ в доме — это наверно перебор. ))
Выражаю благодарность В.Шушурину за схемы, потенциал которых так и не смогли раскрыть в серийных изделиях.
Особая благодарность Н.Сухову за его статьи и идеи, которые подсказывают правильный путь в разработках.
Всем удачных запусков усилителей!
HYPNOTISM Book 1920s Vintage Ukrainian Language
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Нажмите, чтобы увеличить
Цена: 21,20 канадских долларов
Загрузка
Мало на складе
Количество
12345678
Вы можете сделать предложение только при покупке одного предмета.
Внесен в список 19 февраля 2023 г.
7 избранных
Сообщить об этом элементе в Etsy
Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…
Первое, что вы должны сделать, это связаться с продавцом напрямую.
Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.
Сообщить о проблеме с заказом
Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.
Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.
Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы
Посмотреть список запрещенных предметов и материалов
Ознакомьтесь с нашей политикой в отношении контента для взрослых
Товар на продажу…не ручной работы
не винтаж (20+ лет)
не товары для рукоделия
запрещено или с использованием запрещенных материалов
неправильно помечен как содержимое для взрослых
Пожалуйста, выберите причину
Расскажите нам больше о том, как этот элемент нарушает наши правила.
