Усилитель для наушников своими руками схема. Усилитель для наушников своими руками: схемы и рекомендации по сборке — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать качественный усилитель для наушников своими руками. Какие схемы лучше использовать. На что обратить внимание при выборе компонентов. Как настроить и проверить работу самодельного усилителя для наушников.

Содержание

Основные схемы усилителей для наушников

Существует несколько базовых схем усилителей для наушников, которые можно собрать своими руками:

Транзисторные усилители на дискретных компонентах
Усилители на операционных усилителях
Гибридные схемы с лампами и транзисторами
Полностью ламповые усилители

Рассмотрим подробнее наиболее распространенные варианты.

Простой транзисторный усилитель для наушников

Одна из самых простых схем усилителя для наушников на транзисторах выглядит следующим образом:

[Схема простого транзисторного усилителя для наушников]

Основные особенности данной схемы:

Двухкаскадное построение на биполярных транзисторах
Первый каскад — предварительный усилитель на малошумящем транзисторе
Второй каскад — выходной усилитель мощности
Общая обратная связь для стабилизации параметров
Питание от источника 9-15В

Такая схема позволяет получить неплохое качество звучания при минимуме деталей. Подойдет для первого самостоятельного проекта.

Усилитель для наушников на операционных усилителях

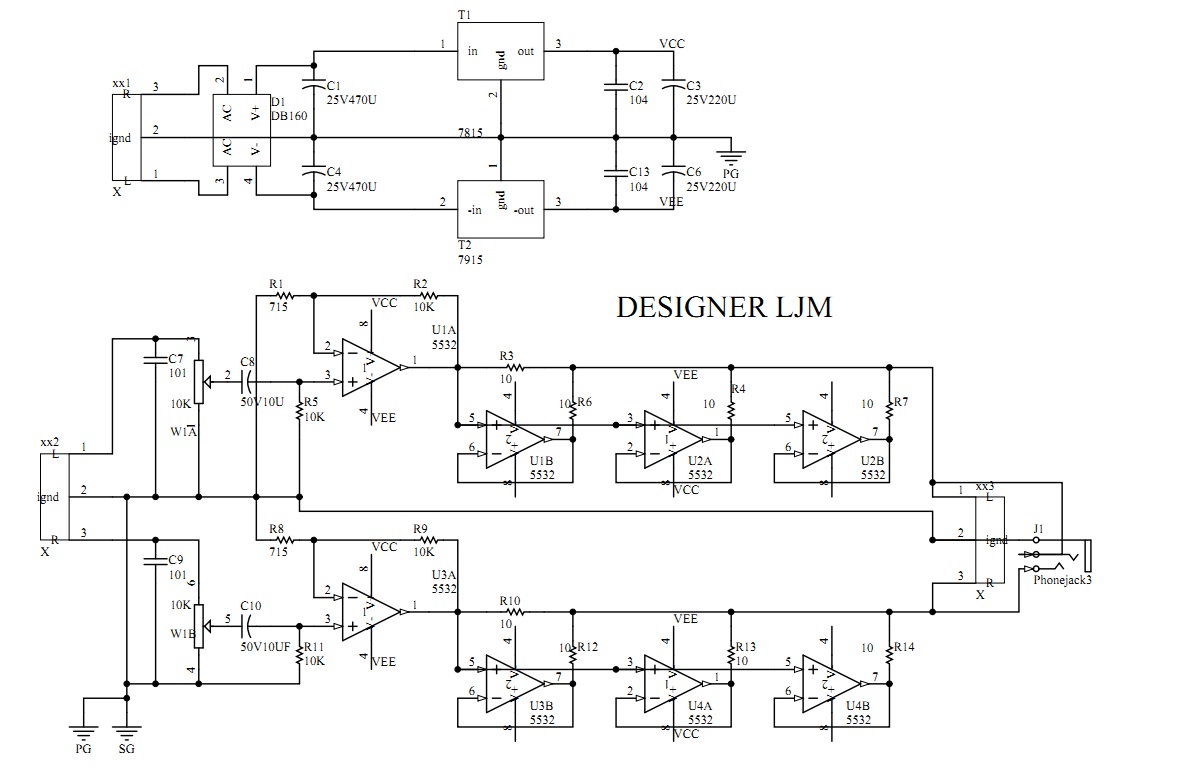

Более современный вариант — это схема на операционных усилителях:

[Схема усилителя для наушников на ОУ]

Преимущества данной схемы:

Высокое качество звучания
Низкий уровень шумов и искажений
Простота реализации
Стабильные параметры
Возможность питания от одного источника

В качестве операционных усилителей можно использовать NE5534, OPA2134, AD8397 или другие качественные аудиоОУ.

Выбор компонентов для усилителя наушников

При сборке усилителя своими руками важно правильно подобрать компоненты:

Транзисторы и микросхемы — выбирать специализированные аудиотипы с низким уровнем шумов

Резисторы — использовать прецизионные металлопленочные на 1%
Конденсаторы — применять качественные пленочные и керамические типы
Печатная плата — изготовить из стеклотекстолита с качественной металлизацией
Корпус — желательно металлический для экранирования

Качество компонентов напрямую влияет на характеристики усилителя.

Настройка и проверка работы усилителя

После сборки усилитель необходимо настроить и проверить:

Установить ток покоя выходных транзисторов
Проверить отсутствие самовозбуждения
Измерить коэффициент усиления
Оценить качество звучания на слух
Измерить коэффициент гармоник и отношение сигнал/шум

При правильной сборке и настройке самодельный усилитель способен обеспечить отличное качество звука в наушниках.

Преимущества самостоятельного изготовления усилителя

Сборка усилителя для наушников своими руками имеет ряд плюсов:

Возможность реализовать уникальную схему под свои требования
Существенная экономия средств по сравнению с готовыми устройствами
Получение опыта в радиоэлектронике
Удовлетворение от самостоятельно выполненной работы
Возможность дальнейшей модернизации схемы

При наличии базовых навыков работы с паяльником, сборка усилителя для наушников вполне доступна начинающим радиолюбителям.

Простой «юбилейный» усилитель для наушников В. Кузнецова

Снова здравствуйте, друзья-датагорцы! Уже довольно давно я собрал наушниковый усилитель по схеме камрада Владимира Кузнецова (vol2008), который опубликовал её на нашем форуме, приурочив к своему юбилею.

За прошедшее время усилитель показал себя отлично, используется сейчас совместно с наушниками Sony MDR-ZX770, громкости хватает за глаза, звучание во всём диапазоне очень нравится.

Предлагаю читателям мой вариант печатной платы и общей сборки.

Содержание / Contents

Особенности представленной схемы:
CFA (токовая обратная связь)
К_ус = 3;
Диапазон частот от 10 Hz и далеко за пределами звукового диапазона.
Кг < 0,005% при Uвых =1 В, Rн = 32 Ом
Ток покоя 100 мА

По выражению автора схемы, усилитель получился простой, как валенок, при этом симметричный и в классе «А». Нелинейность компенсируется, что позволяет использовать транзисторы без подбора. Усилитель абсолютно устойчив. Нет разделительного конденсатора на выходе. Не боится КЗ на выходе.
Для питания требует стабилизированный источник. Выходные транзисторы нужно ставить на радиатор.
Электролиты в цепи ООС желательно ставить как можно лучшего качества, не б/у.

Выходная амплитуда при питании ±9В составляет около ±6В. Если поднять питающее напряжение до ±12В, то придется увеличить резисторы R21 и R22 — они задают смещение и, следовательно, ток покоя. В этом случае максимальный размах выходного напряжения будет ±9В.
Для повышения К_ус надо уменьшить R19, R20 до 330…270 Ом

Автор применил точные резисторы из ряда E96, например, 4К12 это не опечатка. Можно поставить 3.9…4.3 кОм. Мощности резисторов в цепях коллектора-эмиттера выходных транзисторов R14, R15 и R_доп. достаточно по 1 Вт, (это с запасом). Остальные резисторы — 0,25 Вт.

В качестве выходных транзисторов, кроме указанных на схеме, были использованы с успехом на разных экземплярах усилителя BD139+BD140, КТ814+КТ815, MJE15034+MJE15035 и др. Спектр возможных к применению транзисторов обоих каскадов очень широк.

R23 — балансировка, т. е. установка «0» на выходе. R15 и R14 задают требуемый ток покоя. С указанными номиналами он около 100…120 мА. Если ток покоя нужен другой — надо их пропорционально уменьшить или увеличить.

Если есть генератор и осциллограф, то настройка компенсации выполняется подбором R19 или R20. Если нет, ну и ладно, и так будет очень неплохо.

«Радио» 1989/12, В. Король. УМЗЧ с компенсацией нелинейности амплитудной характеристики
… Далее, подключив к выходу усилителя эквивалент нагрузки переменным резистором R23 добиться отсутствия постоянного напряжения на нагрузке. Затем, подав на вход усилителя синусоидальный сигнал частотой 5…8 кГц, по подключенному к его выходу осциллографу или вольтметру переменного тока нужно оценить пороговый уровень насыщения усилителя.
После этого рекомендуется уменьшить входной сигнал до уровня 0,7 от насыщения (уровень половинной мощности) и резистором R19 или R20 устранить постоянную составляющую (по показанию) микроамперметра, возникшую от квадратичного детектирования сигнала элементами нелинейности второго порядка.

Эксперимент показал, что такой способ линеаризации усилителя дает достаточно высокую точность.

То есть нам нужно применить этот способ настройки компенсации в реалиях нашей схемы. В качестве генератора можно использовать звуковую карту + софт, в качестве осциллографа — ПК, ещё потребуется прибор в режиме измерения микроампер, например, Ц4315 — 50 мкА.

Питающий трансформатор у меня ТП-20-14, выдаёт 2×9 В переменки. Двуполярный стабилизатор на LM317/337 выдаёт ±7 В, запаса по напряжению почти нет. Нужно будет с этим что-то сделать, так как при пониженном напряжении сети возникает гул — стабилизатор выходит из режима стабилизации.
В остальном всё прекрасно.

В качестве корпуса использован корпус от свитча D-Link. Сбоку просверлены отверстия для вентиляции. В нём разместил БП, ушной усилитель и простой китайский ЦАП. ЦАП запитан от USB, так что работает независимо от усилителя.
Пытался замазать логотип, но это не стоило потраченных усилий.
Передняя панель из текстолита сделана с помощью ЛУТ, способом, описанным у нас на datagor. ru камрадом AlexD. Родная передняя панель нещадно выпилена дремелем. Левый светодиод загорается, когда включается усилитель, правый — когда включён ЦАП, то есть, когда вставлен в компьютер разъём USB.
В качестве селектора входов применён малогабаритный тумблер, в одном положении усилитель подключается к ЦАП с Алиэкспресса на PCM2704, в другом — к линейному входу. На заднюю панель выведен цифровой выход ЦАПа.
Вы можете заметить на передней панели аж три выхода усилителя, один jack 6.3 и два на 3.5, все они запараллелены — на случай внезапного визита трио аудиофилов.
Справа находится наушниковый выход напрямую с платы ЦАПа.

Если кому-то пригодятся мои платы — рекомендую увеличить расстояния между элементами схемы.Датагорская статья «Технология изготовления лицевых панелей методом ЛУТ» (by AlexD) ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Выражаю благодарность нашему е-журналу и Владимиру (vol2008)!
Спасибо за внимание.

РадиоКот :: Три усилителя для наушников.
РадиоКот >Схемы >Аудио >Усилители >

Три усилителя для наушников.

Вашему вниманию предлагается три простецких усилителя для нормальных, полноразмерных наушников, с сопротивлением звуковых катушек от 8 до 32 Ом.
Вариант первый — одноканальный, страшно дешевый.

DA1 — КР1436УН1 (DIP8). Есть полные аналоги — (MC)34119 (DIP8), КР1064УН2 (DIP8).
Микросхема работает в широком диапазоне напряжений питания — 2-16В.
Потребляемый ток не велик, так что хватит и батареек.
Коэффициент гармоник — 0,5%.
Диапазон воспроизводимых частот 20-20000Гц.
Предельная долговременная выходная мощность — 250мВт для нагрузки 16 Ом и питании 6В.

Вариант второй — страшно дешевый и отвратительно простой.

DA1 — КР1054УН1, КФ1054УН1, AN7050, TDA7050T (все SO8), TDA7050 (DIP8).
Все микросхемы работают в диапазоне напряжений питания 1,6-6В.
Потребляемый ток, как и в первом варианте не велик.
Коэффициент гармоник — 0,1%.
Диапазон воспроизводимых частот 20-20000Гц.
Предельная долговременная выходная мощность 2х75мВт при 32 Ом.
КР1436УН1, КР1064УН2, КР1054УН1, КФ1054УН1 — скорее всего ОАО «Ангстрем» 34119 — Motorola, AN7050 — Matsushita, TDA7050T, TDA7050 — Philips.

Вариант третий: относительно дорого, но это всё же SONY.
Теперь дело дошло и до микросхемы SONY CXA1622P (кстати недешевой).

Микросхема работает в диапазоне напряжений питания 1,8-6В.
Потребляемый ток — см. первые два варианта.
Коэффициент гармоник — 0,7%.
Диапазон воспроизводимых частот 40-40000Гц.
Предельная долговременная выходная мощность 2х440мВт при 8Ом и напряжении питания 6В.
Резистор R1 предназначен для регулировки громкости.

Все вопросы — в Форум.
Как вам эта статья?
Заработало ли это устройство у вас?
Эти статьи вам тоже могут пригодиться:
УЗЧ КЛАСС-А НА IRF К НАУШНИКАМ
Доброго времени, господа! Недавно собрал вот такую несложную схемку усилителя мощности звука для наушников. Собирается плата за 10 минут, комплектация не дорогая, настройка простая. О ней было подробнее рассказано тут.
Схема УМЗЧ А-класс на LM317 и IRF610
Рекомендую к повторению новичкам радиолюбителям, ищущим простую схему для ушного усилителя с нормальным звуком. Питание 15 В (до 20 вольт) стабилизированное через LM317. Раскачка через IRF-610 или другой аналогичный Мосфет.
Настройка усилителя сводиться к выставлению подстроечным резистором (использовал многооборотный) половины напряжения питания на истоке транзистора.
Транзистор и LM317 греются не сильно, достаточно небольших радиаторов, на мой взгляд. Например, радиаторы из компьютерных БП прекрасно подойдут для этого дела. Но микросхема греется ощутимо, так что нужен радиатор, совсем без него не пойдёт! Силовую и сигнальную землю разделять не стал, итак никакого фона в ушах нет совершенно. Вот печатная плата.
Схема блока питания
Конденсатор C1 ёмкостью от 1000 мкФ (лучше больше, например 2200) и напряжением 35-50 вольт, он служит для сглаживания бросков напряжения питающей сети и чем больше его ёмкость, тем более стабильным будет напряжение на выходе.
C2 и C4 – 0.047 МкФ (лучше пленка, нежели керамика).
C3 – 1 мкФ и больше, напряжением 35-50 вольт.
D5 и D6 – выпрямительные диоды, например 1N4007 или любые другие на ток 1 ампер и больше.
R1 – подстроечный резистор на 10 кОм.
R2 – 220 Ом, мощностью более 1 Ватта.
Конденсаторы 0.1 мкФ в питании и 0. 47 мкФ на выходе лучше все же пленочные, но мне просто было лень идти в магазин, потому поставил керамические капики.
По блоку питания в итоге (после испытаний) вот что:
Диоды убрал.
Ёмкость С3 убрал.
На выход припаял еще 2200х25 В электролит.
Подстроечный резистор поставил 3к3.
Звук роскошен, очень рекомендую к повторению схему данного усилителя! Звучание не закладывает уши, достаточно мягко и приятно. Слушаю в 16-омные наушники Панасоник. Схему собрал и испытал neo_work_tyumen.
Форум по УНЧ
Обсудить статью УЗЧ КЛАСС-А НА IRF К НАУШНИКАМ
УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ

Стандартные звуковые карты компьютеров, как правило не могут обеспечить качественное звучание на головные телефоны (наушники). Поэтому, даже при применении наушников высокого качества, звучание часто оказывается весьма посредственным — громкость звука бывает недостаточна, ощущается «завал» на высших и низших частотах звукового диапазона. Для устранения этих недостатков достаточно применить дополнительный усилительный выходной каскад, подключаемый между звуковой картой и наушниками. Схема каскада показана ниже. Несмотря на свою простоту, усилитель обеспечивает довольно высокое качество звучания (коэффициент гармоник 0,1% при линейной АЧХ от 20 Гц до 20 кГц). С таким дополнительным усилителем даже наушники среднего класса качества будут звучать заметно лучше! Помимо звуковых компьютерных карт этот усилитель можно использовать с другими маломощными источниками звука – CD-приводами, МР-3 плейерами и т.д.

Этот двухкаскадный усилитель собран на транзисторах широкого применения – Т1 может быть типов КТ361, КТ3107 (последние предпочтительнее, так как имеют меньший уровень собственных шумов), Т2 – КТ805, КТ815. Можно также применить импортные транзисторы соответствующей структуры и мощности. Элементы С5, R6, R7 образуют цепь обратной связи.. Транзистор Т2 работает в режиме класса «А», что обеспечивает малые искажения каскада и хорошую частотную характеристику. Но ток выходного каскада при этом даже в режиме «покоя» составляет порядка 120 мА, поэтому транзистор Т2 нужно установить на небольшой теплоотвод площадью 5…8 см2 (пластина из меди или алюминия). Резисторы R1 и R8 — мощностью не менее 2 Вт, остальные типа МЛТ0,25. Для стереосигнала надо сделать, соответсвенно, два аналогичных усилителя.
Цепочка фильтра напряжения питания R1, C1, C2 (выделена на схеме пунктиром) необходима, если питание на усилитель будет взято, например, от блока питания компьютера (12 В) или от нестабилизированного выпрямителя. Но лучше сделать отдельный небольшой блок питания, со стабилизированным выходным напряжением 15 … 17 В. Схема такого стабилизатора приведена на рисунке ниже:

Трансформатор любой малогабаритный (если размер имеет значение), с напряжением на вторичной обмотке 16 … 24 В и током 250 мА или более. В качестве диодов D1 – D4 можно установить любые выпрямительные (Д226, КД102…) либо выпрямительный мостик типа КЦ403, 405. . Вместо КТ801 здесь подойдет любой средней мощности, например КТ815, КТ803, КТ805, Кт817. Этот транзистор также нужно установить на небольшой теплоотвод (такой же площади, как для усилителя). Стабилитроны задают уровень выходного напряжения. При указанных типах (два Д814А с Uстаб.=7,6В каждый) выходное напряжение составит около 15 В. Применяя другие стабилитроны, можно получить на выходе напряжение, соответствующее их напряжению стабилизации. Резисторы в схеме – МЛТ025. Для двухканального усилителя (стерео) достаточно будет одного такого стабилизатора.
Если необходимо, можно также добавить к такому усилителю отдельный регулятор тембра. С его помощью можно скорректировать частотную характеристику под конкретный тип наушников. Схема темброблока простая, но обеспечивает при этом достаточную глубину регулировки (до 20 дБ) и не вносит дополнительных искажений в звуковой тракт. На входе схемы применен дополнительный каскад на транзисторе, чтобы компенсировать потери напряжения в пассивном темброблоке, а также для нормального согласования со звуковой картой по сопротивлению.

Здесь можно применить маломощные транзисторы КТ315, КТ342. Переменные резисторы – 47 … 56 кОм (сдвоенные для стерео варианта) Питание – от того же стабилизатора, что и оконечный усилитель. Вход подключается к выходу звуковой карты (или другого источника сигнала) а выход – ко входу оконечного усилителя. Следует иметь ввиду, что чувствительность этого входного каскада очень высокая, поэтому сигнал на его вход подается через дополнительный гасящий резистор (Rдоб), Номинал этого резистора – от 10 до 150 кОм, подбирается таким образом, чтобы при максимальной громкости входного сигнала не было искажений звука и перегрузки по напряжению на выходе. Также при помощи этих резисторов можно установить равенство выходных сигналов обоих стереоканалов.
Наладка усилителя
При исправных элементах и правильной сборке никакой специальной наладки не требуется. Нужно лишь подобрать величины сопротивлений Rдоб в каждом канале.

Внешний вид собранного усилителя для наушников с темброблоком показан на фото. К сожалению, в данный момент под рукой нет более качественного аппарата для снимка с большим разрешением, но в принципе конструкция простая и понятная. Рисунки печатных плат усилителя и темброблока приводятся ниже.
Печатная плата усилителя мощности и расположение деталей на ней:

Печатная плата темброблока с предварительным усилителем на входе и расположение деталей на ней:

Данная конструкция может быть размещена внутри корпуса компьютера, или, например, помещена в корпус от старого CD / DVD привода. Но в этом случае в нижней и верхней крышках корпуса следует просверлить несколько отверстий для вентиляции и отвода избыточного тепла от транзисторов. Автор схемы — Барышев Андрей.
Форум по самодельной аудиотехнике Схемы для начинающих
Порядок вывода комментариев: По умолчаниюСначала новыеСначала старые

Обратите внимание, в линейном стабилизаторе напряжения, (см. рисунок №2) резистор R4 зашунтирован проводником.

А такой вопрос: если данный усилитель включен, сигнал на вход подаётся, а наушники не подключены (нагрузки на выходном каскаде нет) — навредит ли это выходному каскаду? Если да, то как реализовать защиту для такой ситуации. Спасибо.

Не навредит — можно и без нагрузки включать.

Лабораторный БП 0-30 вольт
Драгметаллы в микросхемах
Металлоискатель с дискримом
Ремонт фонарика с АКБ
Восстановление БП ПК ATX
Кодировка SMD деталей
Лучшее соотношение цены и качества diy усилитель для наушников — Выгодные предложения на усилитель для наушников своими руками от глобальных продавцов усилителей для наушников своими руками
Отличные новости !!! Вы попали в нужное место для приобретения усилителя для наушников своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший усилитель для наушников своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели усилитель для наушников своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в своем усилителе для наушников и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель для наушников diy по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшая схема усилителя для наушников — отличные предложения на схему усилителя для наушников от глобальных продавцов схем усилителя для наушников
Отличные новости !!! Вы находитесь в нужном месте для цепи усилителя наушников.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая схема усилителя для наушников в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели схему усилителя для наушников на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в схеме усилителя для наушников и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель для наушников по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Усилитель
| DIY-Audio-Heaven
домой
назад на Схема
опубликовано: 11.03.2013

Схема усилителя для наушников, разработанная Solderdude:
Ниже (полностью рабочий) прототип настольной версии (с открытой крышкой для смены фильтра) + трансформатор

Ниже нового портативного усилителя Kameleon.
щелкните по красной ссылке (названия проектов), чтобы просмотреть схемы или статью.
Портативный усилитель для наушников Камелеон-2 обладает некоторыми необычными свойствами .
Выше прототипа оригинального Kameleon (продано).
Этот портативный усилитель для наушников спроектирован на базе очень мощного операционного усилителя (OPA551) и поддерживает модули фильтров .
У каждого наушника будет собственный подключаемый модуль, который корректирует (насколько это возможно с помощью простых аналоговых фильтров) частотную характеристику конкретного наушника.
Не все наушники можно исправить (или поправить достаточно хорошо), но более качественные часто можно.
Конечно, усилитель также может использоваться без модуля фильтра и, например, может выступать в качестве мощного портативного усилителя с настраиваемым усилением и / или усилением низких частот.
Обсуждается усилитель ЗДЕСЬ в этой ветке в нашем FORUM . Если вас интересуют голые печатные платы, комплекты или усилители сборки, также загляните в ветку на нашем форуме. Ваши любимые наушники, которые вы хотите использовать (еще не перечисленные в этой статье ARTICLE ()), спросите, можно ли внести поправки для этих наушников в FORUM .
Этот усилитель является производным от печатной платы корректирующего фильтра для наушников .
(собственный дизайн, построенный проект, доступны печатные платы и готовые изделия, проверьте ветку на нашем форуме )
Доступны неизолированные печатные платы
Ниже приведены несколько графиков нескольких наушников из стандартной модели , воспроизводимых через усилитель Kameleon с установленными модулями коррекции .
Beyerdynamic DT990 / 600 Ом
Sennheiser HD650
Модифицированный Fostex T50RP
Beyerdynamic DT1350 с подушечками EDT1350-NL
Beyerdynamic DT990Pro-250

Beyerdynamic DT770Pro-250
AKG K612
Philips A5Pro (подушечки велюровые)
Sennheiser HD800
СЕННАТОР
SeNNator на самом деле был побочным продуктом усилителя Kameleon, описанного выше. Было упомянуто, что все, что нужно, — это Sennheiser HD650 (или HD600) и специальный усилитель. Был предложен SENNator. Так что просто для удовольствия я сделал его версию на плате корректирующего фильтра для наушников — PCB (с несколькими ремнями здесь и там) и превратил ее в небольшой проект, встроенный в утилизированный корпус.

Поскольку HD600 и HD650 нуждаются в разных исправлениях + есть разница между HD650 со старыми пэдами и новыми пэдами, эти схемы также были созданы.
Схемы для HD600 SeNNator и HD650 SeNNator .
Советы по сборке и информация о сборках SeNNator находятся здесь ЗДЕСЬ
Схема и практическая конструкция платы корректирующего фильтра можно найти ЗДЕСЬ
Усилитель для наушников класса усиления TX

Довольно «необычные», но с превосходным (и трубчатым) звучанием наушники класса A, использующие трансформаторы в качестве компонентов усиления напряжения без какой-либо обратной связи (местной или общей) или наличия выходных конденсаторов с использованием сервопривода постоянного тока (встроенный проект, собственная разработка)

С. H.AMP — настраиваемый усилитель для наушников
на базе операционных усилителей LM4562 или OPA2132 и LM6172.
Информация об этом усилителе и информация об используемых операционных усилителях:
Перемычка настраивает выходное сопротивление, усиление и полосу пропускания.
Оборудован сверхнизким уровнем шума, очень низким сопротивлением, блоком питания и схемой защиты.
(построен проект, собственная разработка, имеются 4-х слойные печатные платы, все продано)
OPA-88 HV Гибридный ламповый / операционный усилитель.

Высокая выходная мощность (встроенный проект, собственная разработка). Печатная плата
(комплект) будет доступна в июне 2013 года и называется «Project Ember» и продается компанией «Garage 1217».
Усилитель для наушников с OPA627 и BUF634 имеет регулируемую перекрестную подачу.
(построен по проекту, собственная разработка)
лампа — гибридный операционный усилитель

Характеристики и графики данного усилителя
(собственная разработка, построенный проект)
Ламповый буфер с выходным каскадом операционного усилителя.
(собственная разработка, построенный проект) Работает от +/- 15В и 6,8В постоянного тока для нагревателя. Он имеет функцию автосмещения и автоматически выбирает напряжение нагревателя, поэтому можно использовать лампы 6 В и 12 В. Никаких настроек вносить не нужно. На картинке ниже изображена первая тестовая схема. Он использовал TL074, чтобы проверить, работает ли он, эта микросхема заменена на OP275.
Портативный усилитель для наушников с OPA2134 и BUF634 в качестве разветвителя.

(построен по проекту, собственная разработка)
тот же портативный усилитель , но с тонким перекрестным питанием (X-feed)
(встроенный проект, собственный дизайн)
Простота сборки Тест производительности усилителя для наушников на операционном усилителе .

Может дать вам некоторое представление о том, как оптимизировать дизайн и как они на самом деле работают (и почему)
чертежи Solderdude, макет, построенный и проданный Garage 1217
Схема гибридного усилителя для наушников Project Sunrise v 1. 0 . Проект
построен, больше не доступен и был заменен его преемниками Sunrise-II и Horizon.
Схема гибридного усилителя для наушников Project Sunrise v 3.0 .Преемник Sunrise-II. В новой версии есть 3 выбираемых выходных сопротивления, а линейный выход отключается при подключении наушников. Небольшие изменения в схеме селектора усиления, которую теперь легко изменить, заменив небольшой модуль (8-контактный DIP). Также сзади добавлен дополнительный светодиодный индикатор питания, а на передней панели усилителя есть красный светодиод, который загорается при отключении звука на выходе. Продается в виде комплекта и готовой формы , здесь .
Project Sunrise v 3.1 Еще раз немного улучшенная версия этого усилителя.
Project Sunrise v 2.0 и Horizon v 1.0 — схема гибридных усилителей для наушников — список спецификаций и информация об этих конструкциях. Проект построен на
, доступны печатные платы / комплекты здесь
Project Horizon v 2. 0 никогда не существовало. Это число было пропущено, потому что Sunrise v 2.0 делит плату с первым Horizon.
Чтобы избежать путаницы с номерами версий, Horizon v 2.0 был пропущен.
Проект Горизонт v 3.0 Преемник Horizon. В новой версии есть 3 выбираемых выходных сопротивления, которые можно выбрать со стороны, аналогичной проекту Ember. Линейный выход теперь отключен, когда подключены наушники. Небольшие изменения в схеме селектора усиления, которую теперь легко изменить, заменив небольшой модуль (8-контактный DIP). Также сзади добавлен дополнительный светодиодный индикатор питания, а на передней панели усилителя есть красный светодиод, который загорается при отключении звука на выходе. Продается в виде комплекта и готовой формы , здесь .
Project Horizon v 3.1 Еще раз немного улучшенная версия этого усилителя.
Project Starlight v 1.0 Схема гибридного усилителя для наушников с выдвижными лампами и операционными усилителями. Продается в виде комплекта и готовой формы , здесь .
Project Starlight v 1.1 Еще раз немного улучшенная версия этого усилителя. Эта версия имеет 3 настройки выходного сопротивления, тогда как версия 1.0 имеет только 2 настройки выхода R, как первая Sunrise.В эту конструкцию также включен распространенный ныне «модуль ослабления».
Project Ember v 1.0 Схема мощного гибридного усилителя для наушников с автоподстройкой и переключателем напряжения на ламповом нагревателе. Продается в виде комплекта и готовой формы , здесь .
Project Ember v 2.0 В этой версии «Supercharger» уже установлен на печатной плате. Кроме того, выход RCA теперь отключается, когда вставляются наушники. Также небольшое изменение в отделе вольпота.Эта версия теперь также имеет модуль усиления, поэтому усиление можно легко настроить в соответствии с вашими потребностями.
Project Ember v 2. 1 В этой версии немного изменена схема нагревателя, что снижает пусковой ток. Также были внесены небольшие изменения в схему байпаса входной крышки, чтобы можно было еще лучше оптимизировать различные лампы.
Project Polaris v 1.1 Мощный усилитель для наушников, который имеет много общего с Ember, но вместо лампы использует один J-FET для усиления напряжения.
Он легко настраивается, поскольку вы можете изменить полосу пропускания, усиление и выходное сопротивление, установив перемычки. Гармонические «искажения» очень похожи на искажения ламповых усилителей.
Project Polaris v 1.2 В этой версии устранена «галочка» при изменении настроек усиления. При желании легко модернизировать версию 1.0 (= v1.1, за исключением настроек BW), добавляя резистор в нижней части платы.
3 настройки полосы пропускания усилителя Polaris выше высокой, средней, низкой, низкой при подключении к нагрузке 32 Ом на полной мощности.
Примечание: график работает от 1 Гц до 100 кГц.
Его можно купить в готовом виде или в комплекте здесь .
Project Solstice v 1.0 — усилитель низкого напряжения. Он по-прежнему может достигать выходной мощности 1 Вт.

Он находится в том же «диапазоне напряжений», что и усилители Sunrise и Starlight, но имеет выходной каскад Ember / Polaris.
Это «базовый» усилитель с меньшим количеством функций, чем у более дорогих моделей, но, конечно, он имеет черты, которых нет у других моделей.Solstice имеет автобаз (как Ember), но имеет ручной выбор обогревателя (как и все другие модели). У него нет трехцветного светодиода под основанием трубки, такого как Sunrise / Horizon и Ember, но вы можете выбрать одноцветный светодиод, который при желании можно заменить.
Светодиод имеет фиксированный уровень яркости, но его можно включать / выключать с помощью перемычки.
Он также не имеет перемычек байпаса входного конденсатора и не имеет разъемов линейного выхода. Выходное сопротивление можно установить в 3 шага .
Еще одной особенностью является то, что он может работать с еще более широким диапазоном ламп при использовании переходника розетки. В усилителе также есть специальная перемычка, поэтому можно использовать такие лампы, как 12SN7 .
Модификации коммерческих усилителей

Модификации усилителя Miridiy (Действительно, Bravo e.t.c.).
Модификации усилителя Indeed G2 (пошаговая инструкция).
Модификации модели Bravo 12AU7 (автор: Florian Gerard )
Little Bear B-1 Схема портативного лампового усилителя для наушников и предложения по модификации.
Musical Fidelity X-can v2 — схемы, включая измерения и предлагаемые улучшения.
схемы коммерческих усилителей для наушников
Схема усилителя для наушников
Panda :
Схема пробирочного буфера Analog King .
Гибридный усилитель Bravo Ocean , схема и модификации.
Схема
Bravo V3 (ламповый гибрид со встроенным трехполосным регулятором тембра)
Действительно G3 схема
Обратный инжиниринг из опубликованных изображений, некоторые значения деталей не проверены.
Larks — Guanzo NE5532 Буферный усилитель для наушников.
непроверенные значения некоторых деталей…: -X
Портативный усилитель Zigis первая версия (только схема)
Портативный Zigis с подключением постоянного тока А с аккумулятором (2-я версия)
интересных ссылок для нет BS DIY audio
https://theslowdiyer. wordpress.com/
http://sjostromaudio.com/pages/
домой
назад на Схема
Нравится:
Нравится Загрузка…
DIY 12AU7 (ECC82) Tube / IRF510 MOSFET усилитель для наушников
Роджерс Гомес
DIY 12AU7 (ECC82) Tube / IRF510 MOSFET усилитель для наушников
NP-100v12 — простой усилитель для наушников, который позволяет строителю начального уровня испытать на себе опыт сборки и прослушивания своего собственного творения.Я использую термин «строитель» для обозначения электронного опыта в сочетании с инновациями, которые позволяют создавать устройство, а не просто набивать плату. Этот усилитель может принимать разные формы и размеры; Мне особенно нравится, когда строители повторно используют старые устройства в качестве корпусов и даже перерабатывают некоторые компоненты из различных выброшенных блоков питания. Я стараюсь держать цену на минимуме, потому что этот усилитель очень простой и позволяет строителю искать теорию, фактически «слушать» свою музыку и расти, чтобы строить более сложные проекты в будущем.
Вакуумная трубка (клапан) 12AU7 (ECC82)
Есть много замечательных веб-сайтов, которые могут объяснить теорию ламп, я узнал из модуля 6 NEETS ВМС США. Я не буду углубляться в теорию, но познакомлю вас с 12AU7 (известным в Европе как ECC82).
12AU7 (ECC82) — это вакуумная лампа с двойным триодом, она очень популярна в мире аудио, потому что она довольно прочная и может работать при более низких напряжениях. Вы найдете эти лампы в винтажных усилителях и органах.Они даже используются в старых ламповых вольтметрах, и их срок службы может достигать десятилетий. 12AU7 имеет коэффициент усиления (µ) около 17, это умеренно по сравнению с его кузеном 12AX7, который имеет значение 100. Для целей NP-100v12 лампа 12AU7 будет использоваться в общей конфигурации катода, а входящий сигнал будет усилен примерно на 10 дБ. 12AU7 обычно работает при напряжении пластины более 120 вольт, но, к счастью, он может работать и при более низком напряжении с приличными результатами.
Фотография 1: Различные вакуумные трубки / клапаны 12AU7 (ECC82)
Как видно на приведенном ниже графике нагрузки, мы будем работать в области 6 В. 6 вольт позволяют достаточно «качели» для сигнала, чтобы достигнуть 12 вольт и ниже линии 0 вольт. Поскольку этот усилитель является несимметричным, мы не будем прикладывать внешнее отрицательное напряжение, но из-за смещения утечки в сетку напряжение действительно выше общего.
Рисунок 1: График нагрузки 12AU7
Трубка имеет 9 контактов и соответствует схеме вывода EIA 9A.Помните, что схемы распиновки всегда читаются снизу трубки, эта небольшая деталь может сэкономить вам много доработок в будущем.
Рисунок 2: Схема расположения выводов трубки 12AU7 (ECC82)
Самое замечательное в этой трубке — это две трубки в одной. Другой плюс в том, что нагреватели (нити) могут питаться от 6,3 или 12,6 вольт переменного или постоянного тока. В усилителях с более низким напряжением для уменьшения шума предпочтительно использовать постоянный ток для нагревателей. Для NP-100v12 мы будем использовать 12-вольтную герметичную свинцово-кислотную батарею (SLA) в качестве источника питания (отсюда и v12).Две нити прикреплены штифтами 4 к 9 и 9 к 5, причем штифт 9 используется в качестве центрального отвода. Можно подать 12,6 вольт на контакты 4 и 5 или 6,3 вольт на контакты 4 и 5, если контакт 9 используется для общего (отрицательного), или 6,3 вольт можно подать на контакт 9, когда контакты 4 и 5 используются как общие.
Блок питания: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Блок питания довольно простой и понятный, батарея SLA на 12В. Батарея рассчитана на 1,3 ампер-час (Ач), а общая потребляемая мощность усилителя составляет около 400 мА, поэтому мы можем ожидать несколько часов воспроизведения без подзарядки.Батарея является идеальным источником напряжения, так как в сигнал не вносятся пульсации или шум, что очень важно для наушников.
Альтернативой является регулируемый импульсный источник питания. Я использую портативный блок питания для принтера Cannon K30120 13v 1.8A. Напряжение поддерживается постоянным, отличная фильтрация и, прежде всего, встроенная защита от перегрузки по току. Эти блоки питания можно легко найти в комиссионных магазинах, их стоимость ничтожна по сравнению с аналогичным блоком питания.Важно отрегулировать источник питания, чтобы снизить уровень нежелательного шума.
Схема: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Схема состоит из двух каскадов: 1. каскад вольт-амперного каскада с общей катодной лампой (усиление), 2. истоковый повторитель MOSFET для усиления по току (с ИС регулятора напряжения LM317, сконфигурированной как источник постоянного тока). Поскольку большинство наушников имеют сопротивление менее 50 Ом, для их эффективной работы необходим небольшой ток.
Рисунок 3: Схема усилителя для наушников NP-100v12 — 12AU7 (ECC82) / IRF510
Вместо полевого МОП-транзистора можно использовать биполярный переходный транзистор (БЮТ), но полевые МОП-транзисторы, как правило, более стабильны при изменении температуры и тока.Будьте осторожны при обращении с МОП-транзисторами, поскольку они очень чувствительны к статическому электричеству.
Сигнал поступает в сетку через конденсатор связи, выходит из пластины (анода) усиленным и сдвинутым на 180 градусов по фазе, затем он напрямую подключается к затвору полевого МОП-транзистора и покидает источник. Затем сигнал поступает в наушники через электролитический конденсатор, который блокирует постоянный ток от наушников. Так как чехол у ваших наушников обычный, он замыкает цепь.
МОП-транзистор смещен в режим работы класса A и будет постоянно проводить ток примерно 125 мА.Регулятор LM317 сконфигурирован как источник постоянного тока и в данной конфигурации регулирует ток 125 мА. Вы можете использовать онлайн-калькулятор регулятора тока LM317, чтобы определить ток через регулятор, настроив программный резистор. Рекомендуется использовать программные резисторы на 10 Ом 1 / 2Вт для R4 (вы можете использовать два резистора 1 / 4Вт 20 Ом параллельно). Обратите внимание, что регулятор и устройства MOSFET будут нагреваться и излучать тепло. Есть несколько реальных глубоких расчетов тепла, но знайте, что полевой МОП-транзистор может рассеивать не менее 1.6 Вт и IC регулятора напряжения LM317 2 Вт для воздуха при комнатной температуре. Я тестировал прототип в течение непрерывных 24 часов в корпусе объемом 150 кубических сантиметров (около 9 кубических дюймов), и не было никаких проблем с термической стабильностью. Вы можете добавить радиаторы к устройствам, просто убедитесь, что если вы собираете полевые транзисторы вместе, чтобы использовать слюду и силиконовые шайбы, чтобы предотвратить передачу напряжения 12 В на радиаторы.
На схеме выше показан только один канал, вам нужно будет подключить трубку к обоим каналам, используя разные контакты.Единственная проводка, которая является общей для трубки 12AU7 между двумя каналами, — это нагреватель.
Примечания по конструкции: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Для любого проекта требуются специализированные инструменты; в этом проекте вам понадобится базовое электронное испытательное оборудование и инструменты.
Закон Ома касается трех основных измерений: напряжения, сопротивления и тока. Зная хотя бы две переменные, мы можем экстраполировать множество других.Чтобы получить хорошие показания, необходимо использовать цифровой мультиметр (DMM или DVOM). На рынке представлены сотни цифровых мультиметров, и вам не нужно тратить 200 долларов на цифровой мультиметр, если вы занимаетесь только хобби, но постарайтесь держаться подальше от очень дешевых подделок за 10 долларов. Следует использовать измеритель, который считывает все три параметра, и иметь датчики, рассчитанные на напряжение до 1000 вольт.
Второй по важности инструмент — паяльник. Вы можете использовать паяльный карандаш, но для достижения наилучших результатов паяльная станция, эквивалентная Weller WLC100, избавит вас от головной боли.Нет ничего лучше, чем оставить свой паяльный карандаш на столе и найти его рукой, или сжечь свой ноутбук и т. Д. Припой из канифоли 60/40 лучше всего подходит для новичков, есть и другие, которые предпочитают серебряный припой и другие причудливые припои, но для этого приложения 60/40 течет хорошо и прослужит годы. Наконец, купите жидкий флюс в аппликаторе игольчатого типа. Флюс помогает передавать тепло к стыку и значительно облегчает работу. Припой имеет сердечник из флюса, но опять же с флюсом работа будет намного лучше.Очистить флюс можно кислотной щеткой и 99% изопропиловым спиртом; Вам не придется сходить с ума с чисткой, так как низкое напряжение не будет проблемой. Держитесь подальше от водопроводного флюса, он токопроводящий и может разрушить ваш проект.
Купите дешевые наушники для устранения неполадок. Подобно тем, которые вы используете в самолете, нет ничего лучше, чем поджарить свои наушники Sennheiser за 300 долларов, чтобы проект перевернулся.
Спецификация: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Спецификация материалов (BOM) довольно проста, я выбрал легкодоступные детали, 90% из них можно купить в Radio Shack.Если у вас есть доступ к аналогичным компонентам или вы хотите купить компоненты более высокого качества, вы можете использовать электролитические конденсаторы Nichicon FG, KZ или Elna и, возможно, полипропиленовую пленку Solen для C1. Единственная проблема заключается в том, что стоимость доставки может сделать проект дорогим, если вы воспользуетесь местным Гитарным центром и Radio Shack, вы можете полностью сократить расходы на доставку. Спецификация этого усилителя для наушников 12AU7 (ECC82) / IRF510 представлена в таблице 1.
Таблица 1: NP-100v12 BOM
Компонент Значение КОЛ-ВО Mouser Радиорубка Гитарный центр Запчасти Express
R1
R2
R3
R4
R5
U1
C1
C2
C3
Q1
Разъем
V1
P1
Корпус
Mica
Радиатор
Jack
Аккумулятор 100 кОм, 1/4 Вт
150, 1/4 Вт
4.7 кОм, 1/4 Вт
10, 1/4 Вт
1 кОм, 1/4 Вт
LM317
2,2 мкФ, 16 В
100 мкФ, 16 В
470 мкФ, 16 В
IRF510
9-контактная плата
12AU7
50 к
Дополнительно
Дополнительно
Дополнительно
Дополнительно
12В 1,3Ач 2
2
2
2
2
2
2
2
2
2
2
1
2
1
4
4
1
1 660-MF1 / 4DCT52R1003F
660-MF1 / 4D52R1500F
660-MF1 / 4LCT52R472J
660-MF1 / 4DC10R0F
660-MF1 / 4LCT52R102G
512LM317AHVT
505-MKS42.2/63 / 10P15
647-UFG1C101MPM
647-UFG1E471MHM
844-IRFI510GPBF
НЕТ
НЕТ
3299W-1-503LF
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ *
*
*
*
*
276-1778
272-997
272-1028
272-1030
276-2072
Н / Д
Н / Д
*
270-1802
276-1373
276 -1363
274-0249
23-9080 НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
ST-12AU7-C
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ **
**
**
**
**
LM317T
027-324
020-1664
020-1710
НЕТ
055-502
055-508
НЕТ
НЕТ
НЕТ
НЕТ
***
НЕТ
N / A — Недоступно
* — Ассортимент металлопленочных резисторов на 1/4 Вт из 50 элементов, номер для радиорубки 271-309
** — Разные резисторы и гнезда 1/2 Вт доступны в Parts Express
.
R3 — фиксированный резистор (R3) можно использовать вместо потенциометра 50 кОм (P1).4k7 работал со многими типами ламп 12AU7, но вы должны выбрать значение, чтобы получить половину напряжения питания (см. Настройку смещения на фото 14).
Q1 — MOSFET (Q1) можно заменить на IRF610, IRF611 или IRF612, и все они также будут работать. Держитесь подальше от типов IRF530 или IRF540 (обычно встречающихся в источниках питания), так как будет ужасный спад высоких частот.
C1 — Для конденсатора C1 (2,2 мкФ или больше) можно использовать неполяризованные электролитические или пленочные конденсаторы.Большинство сочтет, что лучше всего будет звучать конденсатор пленочного типа. Хорошо подойдут обычные типы полиэстера или полипропилена.
ТЕПЛОВЫЕ ЧАСТИ — Как уже отмечалось ранее, полностью нормально запускать регуляторы MOSFETS и LM317 на воздух, я вычислил по таблицам данных, и ток достаточно низкий, чтобы поддерживать их стабильность. Однако учтите, что они действительно нагреваются. Металлические язычки будут шипеть водой с кончика вашего пальца, как при проверке утюга для одежды, но еще не вышли из строя. Однако здесь не так много лучистого тепла.Если вас беспокоит тепло, вы можете использовать небольшой радиатор на устройствах.
PCB: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Спустя несколько лет схема была модифицирована из моего оригинального гибридного усилителя для наушников 12AU7 Tube / IRF612 MOSFET, который уместился на однослойной печатной плате (PCB). Хотя печатная плата может быть легко сконструирована по схеме «точка-точка» на прототипной плате на 750 отверстий, она является экономически эффективным обновлением. Есть несколько сайтов, которые дают подробные инструкции по травлению печатной платы в домашних условиях, и весь процесс может быть очень полезным.Просто знайте, что при травлении используются некоторые очень едкие и вредные химические вещества, поэтому правильная вентиляция и использование средств индивидуальной защиты (СИЗ) сделают процесс легким, увлекательным и безопасным. Соляная кислота и перекись водорода дали лучшие результаты, а также намного дешевле, чем хлорид железа.
Макеты платы прилагаются; их можно распечатать и протравить методом переноса тонера.
Я использовал бесплатную версию программы CADSOFT Eagle, чтобы построить плату на одной плоскости.Процесс выполняется стандартным методом переноса тонера. В основном печатайте рисунок следа на дешевой глянцевой фотобумаге. Вы должны использовать лазерный принтер или копировальный аппарат Xerox при самой темной настройке. При выборе темного цвета на бумаге остается больше тонера. Следуйте одной из многих инструкций, найденных в Интернете, я нашел способ переноса глянцевого журнала самым лучшим и простым. У вас будет перенос, просто подправьте, а затем завершите процесс травления. Еще одно важное замечание — использовать пресс дремель или использовать две руки при сверлении отверстий.Используйте как можно меньший бит, а затем увеличивайте размер. Если удалить слишком много меди, процесс пайки будет затруднен.
Файлы печатной платы
Фотография 2: Метод переноса тонера — плита с медным покрытием
После многих модификаций размер печатной платы уменьшился до 2-1 / 4 «x 4-3 / 4», а затем до 2 «x 4» (50 x 100 мм) с более толстыми дорожками. Сборка демонстрируется на первой версии (PCB немного большего размера).
Сборка: 12AU7 (ECC82) / IRF510 Усилитель для наушников
Компоненты проходят через верхнюю часть печатной платы и припаиваются к нижней части (медная сторона).Существует несколько типов 9-контактных розеток, одни подойдут лучше, чем другие, но при небольшом усердии любая розетка будет работать нормально.
Фотография 3: B9A 9-контактная керамическая вакуумная трубка / гнездо клапана
Припаяйте патрубок трубки, штифты войдут в схему отверстий, только будьте осторожны, чтобы не перенапрягать штыри, иначе они сломаются.
Фотография 4: 9-контактное гнездо для вакуумной трубки / клапана на печатной плате
Затем припаяйте резисторы, расстояние между печатными платами рассчитано для металлических пленок мощностью 1/4 Вт, если у вас только резисторы на 1/2 Вт или выше, вам придется согнуть выводы, чтобы они соответствовали печатной плате.
Фотография 5: Изгиб резистора приводит к установке на печатной плате
После установки резисторов впаяйте конденсаторы. Конденсаторы C1 представляют собой пленочные полиэфирные (неполярные), и их можно размещать в любом направлении. Остальные конденсаторы являются электролитическими и должны соответствовать полярности. У C2 контакт заземления обращен к трубке, а у C3 контакт заземления обращен назад.
Фотография 6: Установка платы
Припаяйте полевые МОП-транзисторы, регуляторы напряжения LM317 и остальные компоненты.
Фотография 7: Установка платы
Припаяйте разъем питания, который в данном случае является клеммной колодкой. При желании вы можете провести провода к разъему на корпусе.
Фотография 8: Заполнение печатной платы
Проверьте установку печатной платы в корпус и при необходимости обрежьте стороны.
Фотография 9: Сухая установка печатной платы в корпус
Собрав плату, подготовьте корпус для разъемов и потенциометра громкости.Ступенчатое сверло отлично подходит для сверления отверстий в корпусе.
Фотография 10: Подготовка корпуса для лампового усилителя 12AU7 / IRF510 Mosfet для наушников
Входной сигнал подается на правую сторону корпуса через набор разъемов RCA или, если хотите, можно использовать стереоразъем 3,5 мм. Сигнал поступает через разъем и на потенциометр, который позволяет регулировать уровень, а затем на схему для усиления. Выход выходит из усилителя через выходной разъем.Если ваш источник сигнала позволяет вам контролировать уровень сигнала, вы можете не использовать потенциометр. Потенциометр Radio Shack можно использовать, но он будет плотным, поэтому для предотвращения короткого замыкания вы можете использовать меньший аудиогнездо Alps 10k (номер детали RK0971221Z05)
Фотография 11: Потенциометр Alps с усилителем для наушников 12AU7 / IRF510
Я разработал схему разводки печатной платы (см. Предыдущий раздел о печатной плате), но три провода небольшого калибра тоже подойдут.Перед монтажом спаяйте все соединения. Установите разъемы и потенциометр и оставьте плату усилителя свободной для тестирования.
Фотография 12: Объединение усилителя для наушников 12AU7 / IRF510
Положительный вывод от C3 имеет тот же потенциал, что и вывод истока MOSFET. Лучше всего проверять напряжение на конденсаторе, потому что МОП-транзистор может быть поврежден, если контакты закорочены. Также убедитесь, что оба нагревателя светятся.
Фотография 13: Убедитесь, что трубчатые нагреватели 12AU7 работают
Установка смещения
Смещение устанавливается путем регулировки потенциометра подстройки 50 кОм (P1) до тех пор, пока на выходной стороне полевого МОП-транзистора (Источник) не будет половина напряжения питания (Сток).Отрегулируйте два подстроечных потенциометра на половину вашего напряжения питания, 6 вольт, поскольку мы используем источник питания 12 В. Вам нужно будет проверить и сбросить смещение несколько раз в первые несколько часов использования, поскольку оно будет смещаться, пока все стабилизируется.
Фотография 14: Настройка смещения
Проверка смещения постоянного тока
Затем проверьте смещение постоянного тока на выходе наушников с помощью цифрового мультиметра. Смещение постоянного тока должно быть меньше 10 мВ. После нескольких прототипов я измерил максимум 8 мВ и обычно около 3 мВ.
Фотография 15: Проверка смещения постоянного тока на выходе
Теперь пришло время подключить дешевые телефоны для быстрого прослушивания.
Фотография 16. Проверьте усилитель для наушников с помощью дешевых наушников
Если все в порядке, прикрепите усилитель к корпусу, проверьте еще раз с дешевыми наушниками, а затем попробуйте свой новый усилитель.
Фотография 17: Готовая трубка 12AU7 / IRF510 Mosfet усилитель для наушников
Пришло время прокатки труб.Наслаждайтесь!
Если у вас есть какие-либо вопросы, не стесняйтесь задавать их в теме поддержки 12AU7 / IRF510 HeadAmp на форуме сообщений.
.
