Микрофонный предварительный усилитель (о чем не договаривают схемы) | Дмитрий Компанец

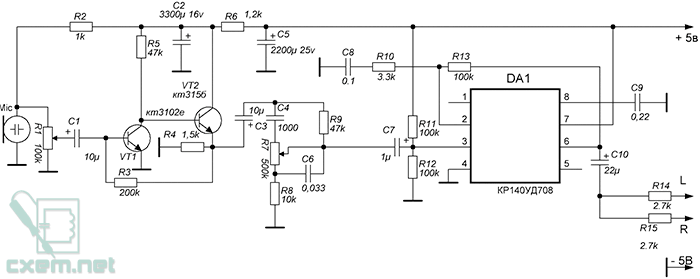

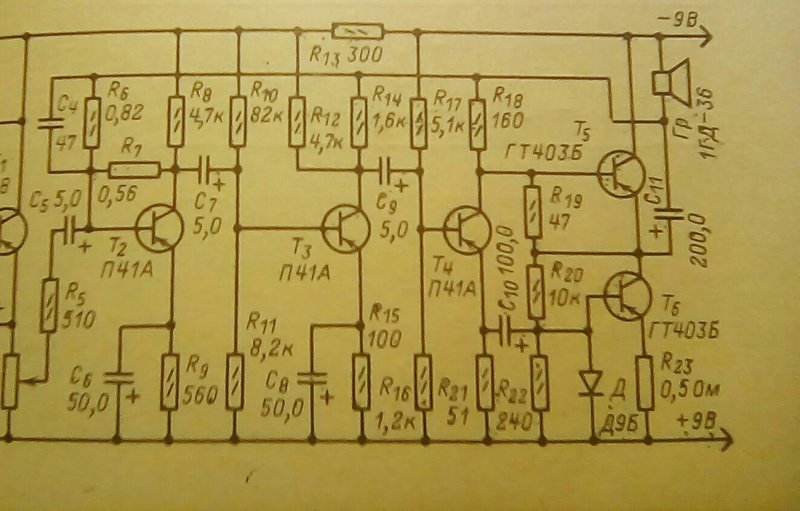

Схема микрофонного усилителя

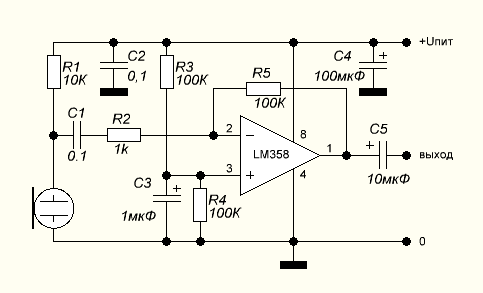

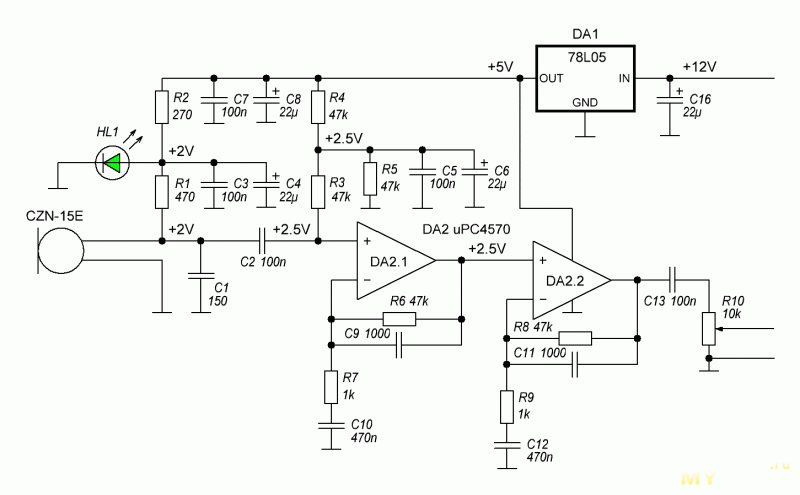

Схема микрофонного усилителя

Случалось ли у вас так Уважаемые Радиогубителя и Радиолюбителя — Нашли схему, подобрали детальки , нарисовали плату, спаяли , а она не работает ?

Думаю конечно случалось. И можно туту винить свои кривые руки или не умную голову, НО лучше подумать совсем чуть чуть и понять «О чем не договаривают схемы и их создатели?«

Нынче в моде рисовать стрелочки прохождения тока, рассказывать о видах типах транзисторов и диодов, вот только понимания сути работы схемы это никак не прибавляет и вот почему…..

Давайте рассмотрим вот такую простейшую схему и расковыряем её суть.
Для начала вспомним традиции питания микрофонов — это в 99% случаев батарейки, а это наводит на мысль, что Защитный (от переполюсовки) диод, 100 омный резистор и емкий конденсатор в 100 микрофарад тут просто излишни.
Ну конечно те кто боится, что источник питания — батарейка будет шуметь, могут оставить резистор с конденсатором.

Микрофонный усилитель — это просто усилитель ! И его параметры и параметры деталей напрямую зависят от Транзистора коэффициент усиления которого может очень отличаться даже у деталей из одной пачки, а это значит что все резисторы могут варьировать свое сопротивление как в большую так и в меньшую сторону.

Теперь к Изюминке точнее к Микрофону — Какой микрофон можно прицепить к такому усилителю ? Любой ? Нет!
Надо знать точно на какой микрофон мы рассчитываем усилитель, а, чаще всего поиски схем микрофонных усилителей приводят нас даже на маститых форумах к схемам в описании которых вместо типа микрофона будет слово «Любой» или просто умолчание.

Даже самые распространенные в наши дни микрофоны с полевыми транзисторами внутри имею довольно большой разброс параметров как по сопротивлению, так и по усилению сигналов (микрофон усиливает даже угольный).

То же самое можно сказать и про выход — На какие колонки или усилители рассчитана схема — Высокоомные Низкоомные или Дискретные логические (всякое может бать) ?

ВЫВОД Ухватившись за простую схему которая вам так нужна , подумайте о всех её параметрах и поищите недостающую информацию, а если таковой нет, отправьте схему в утиль с соответствующим пожеланием автору её опубликовавшему!

Компанец Д.А.

Делаем сами — Микрофонный усилитель для компьютерной гарнитуры.

Этот материал написан посетителем сайта, и за него начислено вознаграждение.
Гарнитуру я, как и многие, использую для скайпа, а также для общения в тимспике во время совместных пострелушек с друзьями.
У меня 2 звуковых карты — встроенная и Creative Titanium HD
Встроенная используется как раз для гарнитуры, а Титаниум для игр — выход на колонки.
Гарнитура у меня сделана из гарнитуры от мобилы и вешается на одно ухо.
Мне это очень удобно — звук игры из колонок, а звук собеседников прямиком в мозг в ухо. 🙂
В скайпе, мои собеседники, никогда не жаловались на плохой звук, а вот в ТС жалобы на слабый звук были довольно часто. Это объяснимо — у большинства игроков звук собеседников накладывается на звук игры.
Я пробовал подбирать наиболее чувствительный микрофон, на фото в заголовке на микрофонах циферки это некие попугаи, которые я получил при тестировании капсулей.
Большого выигрыша я не получил и поэтому решил сделать усилитель.
Основное требование было — отсутствие дополнительного питания.
Дело в том что со звуковой карты компьютера, подается питание на микрофон, по сигнальному проводу. Там напряжение порядка 2.5В.
Поэтому логично было бы использовать это напряжение для питания усилителя.

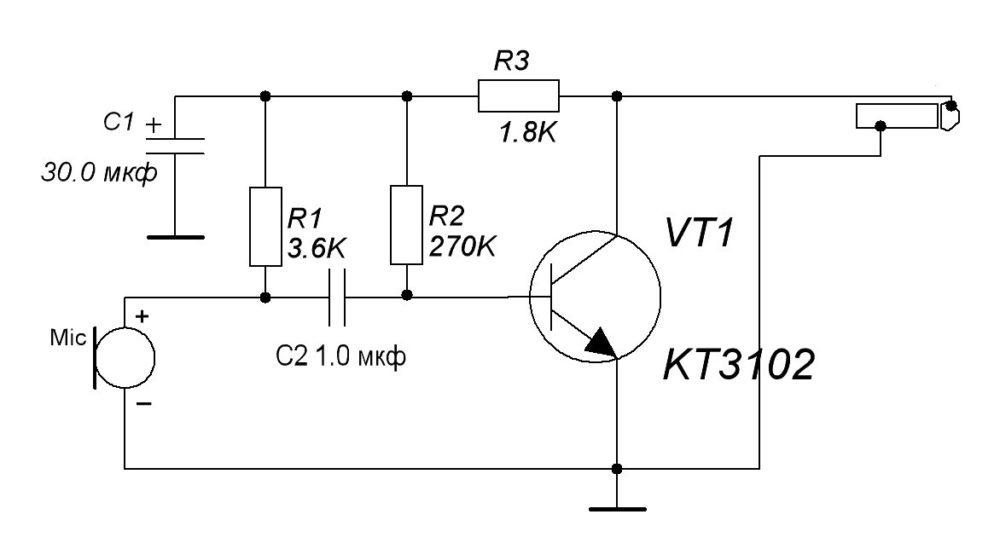

В инете я нашел такую схему усилителя

Я её собрал и опробовал. Результат был не очень хороший, а отладить я её нормально не смог — на тот момент у меня не было осциллографа.
На НГ мне подарили USB осцилоскоп, поэтому я сделал второй заход.
Поразмыслив, я немного изменил схему:

идея была в том чтобы максимально отвязать питание микрофона от цепи задания режима транзистора.
На этапе отладки резисторы поставил переменные и контролируя форму и уровень сигнала на выходе усилителя подобрал оптимальные параметры.
В качестве источника сигнала для микрофона использовал небольшой динамик, на который подавался 1 кГц от звуковой карты.
Транзистор, на первом этапе использовался КТ3102 с коэффициентом усиления порядка 400. Потом заменил его на транзистор в смд корпусе. Какой он не знаю — просто снимал с ненужных плат смд транзисторы и мерил их h31э, использовал со значением порядка 400.
Конструктивно все запихал внутрь коробочки микрофона:

В результате если раньше, в виндовс, в параметрах микрофона, чувствительность всегда стояла на 100%, то сейчас, по просьбам собеседников в ТС, пришлось уменьшить её до 25% 🙂
При выставлении больше 85%-90%, звуковая карта начинает искажать звук.
если будут вопросы спрашивайте. Этот материал написан посетителем сайта, и за него начислено вознаграждение.

⚡️Схема усилителя для микрофона Dialog М108

На чтение 5 мин Опубликовано Обновлено

Предназначенный для использования с персональными компьютерами настольный микрофон Dialog М-108 состоит из электретного капсюля, который напрямую подключают к входу компьютерной звуковой платы тонким неэкранированным кабелем длиной 190 см.

Из-за сильных наводок на этот кабель пользоваться таким микрофоном оказалось невозможно. Кроме того, по причине его крайне низкой чувствительности регуляторы громкости в компьютерном звуковом микшере приходится устанавливать на максимум.

От указанных недостатков удалось избавиться, добавив в микрофон усилитель, собранный по представленной на рис. 1 схеме. Если на гнездо XS1 не подано внешнее напряжение питания, сигнал звуковой частоты с микрофонного капсюля ВМ1 поступает на штекер ХР1 напрямую через нормально замкнутые контакты реле К 1.1, К1.2.

При соединении штекера ХР1 с микрофонным входом компьютерной звуковой карты на микрофонный капсюль ВМ1 поступит необходимое для него питающее напряжение около 1,25 В со звуковой карты и всё станет работать, как и прежде. Правда, применив для соединения компьютера и микрофона экранированный кабель, можно избавиться от помех.

Если же на гнездо XS1 подать напряжение питания 9 В, электромагнитное реле К1 сработает и включит в тракт передачи звукового сигнала усилитель по схеме с общим эмиттером на транзисторе VT1.

Через резистор R3 на базу поступает постоянное смещение, задающее режим работы транзистора. Конденсатор С4 подавляет возможные высокочастотные наводки на вход усилителя. Помехи в напряжении питания усилителя устраняет фильтр R8C1.

Питание на микрофонный капсюль ВМ1 подано через дополнительный фильтр R1C2 и резистор R2. С коллектора транзистора VT1 усиленный сигнал звуковой частоты через соединённые параллельно резистор R6 и конденсатор С5 поступает по экранированному проводу на выходной штекер ХР1.

Наличие усилителя позволяет эксплуатировать микрофон не только с персональными компьютерами, но и с любыми УМЗЧ, большинство из которых обычно не имеют встроенного микрофонного усилителя и соответствующего входа с присутствующим на нём напряжением питания электретного микрофона.

Узел на транзисторе VT2 предназначен для временного выключения микрофона. При нажатии на кнопку SB1 транзистор VT2 открывается и шунтирует по переменному (звуковому) напряжению выходной штекер ХР1.

Через резистор R10 конденсатор С 7 заряжается, когда транзистор VT2 закрыт. Это предотвращает сильный щелчок в воспроизводимом звуке в момент нажатия на кнопку SB1.Конденсатор С6 устраняет “шорохи” при нестабильном сопротивлении замкнутых контактов кнопки.

Если контакты применённой кнопки не имеют тенденции к дребезгу, окислению и увеличению сопротивления, транзистор VT2, резисторы R7, R9 и конденсатор С6 можно не устанавливать, а кнопку SB1 подключить параллельно резистору R10. Светодиод HL1 сигнализирует о наличии напряжения питания на гнезде XS1.

Большинство деталей микрофонного усилителя установлены на изображённой на рис. 2 плате размерами 65×19 мм с двухсторонним навесным монтажом. Снизу плата экранирована алюминиевой фольгой с липким слоем, электрически соединённой с общим проводом, и помещена в подставку микрофона, как показано на рис. 3.

Микрофонный капсюль ВМ1 соединён с контактами реле К1.1 экранированным проводом длиной 30 см, проложенным внутри гибкой трубки- держателя капсюля. К штекеру ХР1 идёт экранированный кабель длиной 220 см.

К1 — электромагнитное реле РЭК48 исполнения РФ4.500.479-01 [1] с сопротивлением обмотки 270 Ом. Металлический корпус реле соединён с общим проводом. Это реле можно заменить другим с двумя группами переключающих контактов, надёжно срабатывающим от напряжения, поданного на гнездо XS1, которое при этом условии можно понизить вплоть до 5 В.

Резистор R11 устанавливают, чтобы погасить избыток напряжения на обмотке реле. Если имеется только реле с одной группой контактов (например, герконовое РЭС55А [2] с сопротивлением
обмотки менее 400 Ом), провода, которые должны были идти к группе контактов К1.1. соедините в одной точке.

Вместо транзисторов 2SC3199Y можно применить любые из серий 2SC3199, 2SC9014, SS9014, ВС547, PN2222, КТ3102, КТ6111. Резистор R3 подбирают такого сопротивления, при котором напряжение на коллекторе транзистора VT1 приблизительно равно половине напряжения питания. Если требуется максимальное усиление, резистор R5 замените перемычкой.

Светодиод L-1334GT можно заменить любым другим непрерывного свечения без встроенных резисторов, например, из серий КИПД66, L-1464, L-63, RL30N. Кнопка SB 1 — тактовая, но подойдёт и другая малогабаритная с нормально разомкнутыми контактами. Гнездо XS1 должно быть совместимо со штекером используемого блока питания.

Резисторы — любого типа малогабаритные, например, С1-14 или МЯТ. Конденсаторы С1, С2, С8 — импортные оксидные, остальные — керамические, например К10-50. Если микрофон будет эксплуатироваться только с встроенным усилителем, то реле К1 и резистор R11 можно не устанавливать.

В этом случае провод, идущий от микрофонного капсюля ВМ1, подключают непосредственно к точке соединения резистора R2 с конденсатором С3, а точку соединения резистора R6 и конденсатора С5 — с точкой соединения конденсатора С7 и провода, идущего к штекеру ХР1.

При этом верхний по схеме вывод резистора R9 желательно подключить к плюсовой обкладке конденсатора С1. Такая переделка позволит установить на выходе усилителя переменный резистор сопротивлением 10…50 кОм — регулятор громкости.

В помощь начинающему Микрофоноделкину — поиск своего звука

Посмотреть вложение 134074
Предлагаю простую эффективную схему на базе AKG C414. В источнике тока вместо ПТ применён БТ. Это позволит исключить подбор резистора в истоке для получения необходимого тока. Для БТ-источника достаточно один раз выбрать эмиттерный резистор по необходимому току (2 мА в данном случае), а дальше тиражировать схему безо всяких подборов, если транзистор и диоды одного и того же типа. А если вообще изначально не подбирать R, то, полагаю (по опыту сравнения симулятор/железо), можно уложиться в 10%…20%-й разброс тока, что совсем некритично.

Т.к. здесь обсуждается симметричная схема Ператрона (далее sym), то имеет смысл провести сравнение с ней.
1) Искажения при 100 мВ на стандартной нагрузке 2 кОм-а уменьшились в 66 раз (на 36 дБ). Как по мне, искажения sym неприлично велики. Ператрон намерил очень малые искажения в режиме холостого хода, т.е. без учёта входного сопротивления последующего преампа — это, конечно, интересно, но к реальной картине не имеет никакого отношения.
2) Симметричная схема избыточна. Симметрия (если она не трансформаторная) практически ничего не даёт. Поэтому предложенная схема несимметричная, но балансная(!!), что сохраняет возможность такого же хорошего подавления синфазного сигнала (подавления наводок на кабель) в последующем девайсе. Подобное решение очень часто применяется в бестрансформаторных микрофонах. У той же AKG это модели С414B-TL, С2000, C3000, C4000 и др. Все эти схемы имеются на их оф. сайте.
3) Благодаря этому, значительно упростилась схема, что немаловажно в условиях ограниченного размера корпуса. Бонус — дешевле комплектация.
4) Благодаря этому же самому, при аналогичной нагрузочной способности уменьшился ток потребления почти в 2 раза, что уменьшило падение на резисторах фантома, что, в свою очередь, увеличило поляризующее напряжение. Это немного сократило разрыв в выхлопе (теоретически, сим_vs_несимметрия разница в 6 дБ, у данных схем разница только усилительной части — без разницы в V_поляриз — около 4 дБ).
5) Пожалуй, самое главное. Благодаря внутреннему каскоду (т.е. всторенному внутрь Шиклаи) и источнику тока в истоке, в предложенной схеме весьма сильно подавлена девиация напряжения между электродами З-И и З-С (на 60 и 50 дБ), что нивелирует пагубное влияние ёмкостей этих переходов. Надо заметить, что эти ёмкости сильно нелинейны (по сути — они варикапы, см. даташиты). А это чревато повышенными искажениями на больших уровнях, что проявляется как грязь, шепелявость и т.п. В схеме sym дельта_u на участке З-И подавлена всего на 23 дБ, а З-С — не только не подавлена, но из-за особенностей схемы (фазорасщепитель) больше(!) входного на 5,5 дБ. Это никак не способствует хорошему звучанию.Помимо прочего, для такой схемы надо тщательно выбирать тип ПТ с самыми малыми ёмкостями ЗС и ЗИ. Зато в новую схему можно ставить почти всё подряд, даже горячо любимый народом 2SK170 с его большими ёмкостями.

Спойлер

Для понимания механизма возникновения больших искажений вспомним, что капсюль — это чистая ёмкость. Теперь представьте эквивалентную схему: генератор — ёмкостный делитель, у которого верхнее плечо — ёмкость капсюля, нижнее — сильно нелинейные ёмкости JFET-а. Притом, ёмкости переходов ЗИ и ЗС всего лишь на порядок меньше ёмкости капсюля. А у 2SK170 и маломембранного капсюля они вообще сопоставимы. Итак, получается нелинейный ёмкостный делитель сигнала. Кстати, искажения схемы sym я симил с 2N4117 — у них очень малые ёмкости. При увеличении ёмкостей искажения растут, ухудшается спектр (быстрее растут высшие гармоники). В новой же схеме даже с ёмкостями как у 2SK170 роста искажений не наблюдается. Полагаю, звук будет определяться только капсюлем.

————————-
Искажения sym/новый преамп:

Посмотреть вложение 134075

Посмотреть вложение 134076

Девиация сигнала на электродах ПТ sym/новый преамп:

Посмотреть вложение 134069

Посмотреть вложение 134070

Комментарии к схеме.
1) Нижний ПТ должен иметь небольшое V_gs_off (отсечка), верхний (каскодный) — на пару-тройку В больше. Сигнальный ПТ советую 2SK30ATM, 118, 208, но можно и 2SK117, 163, 170, 184, 209 и мн. др.
2) Выходные LC-цепочки просто взяты из С3000, выбор их номиналов весьма вольный, вплоть до исключения.
3) Выходной импеданс такого повторителя около 5 Ом, поэтому для получения баланса импедансов Hot/Cold сопротивление R9 примерно на эту же величину больше, чем R8.
4) R17 подобрать по току потребления всей схемы 2 мА.
5) К этой схеме легко подключить трансформатор — на выход через конденсатор 10…33…100 мкФ. Лишние детали, связанные с балансировкой импедансов, естественно, не ставить.

Предусилитель для динамического микрофона — Меандр — занимательная электроника

-У Вас компьютер есть? А караоке?

— Все есть, только купленный «для караоке» микрофон почему-то плохо работает, наверно неисправен.

К сожалению, аналогичный диалог легко может случиться.

Причина в том, что представленные на рынке в большом ассортименте микрофоны, хорошие динамические микрофоны, имеют низкую чувствительность.

Микрофонный вход звуковых карт рассчитан на использование электретных  микрофонов, имеющих очень большую чувствительность.

Для сравнения, чувствительность динамических микрофонов (1…5)мВ/Па, а электретных (10…50)мВ/Па, и более.

Даже при использовании электретных микрофонов, иногда, требуется увеличение чувствительности микрофонного входа звуковой карты.

Наиболее простой, а может быть и единственный, способ разрешить возникшие проблемы — применить предусилитель, микрофонный предусилитель.

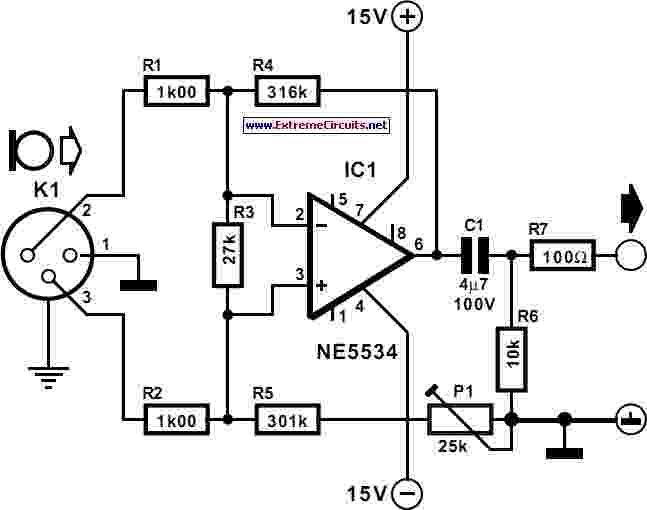

Самая простая принципиальная схема  и соответствующая ей монтажная  представлены ниже.
