Особенности работы усилителя на микросхеме TDA7294
Микросхема TDA7294 представляет собой интегральный усилитель мощности класса AB. Она способна обеспечить выходную мощность до 100 Вт при использовании соответствующего напряжения питания и нагрузки. Основные характеристики TDA7294:
- Максимальное напряжение питания: ±40 В
- Выходная мощность: до 100 Вт на нагрузке 4 Ом
- Коэффициент нелинейных искажений: 0.5%
- Отношение сигнал/шум: 100 дБ
Для нормальной работы микросхеме требуется минимум внешних компонентов. Типовая схема включения приводится в документации производителя. Однако существуют способы увеличить выходную мощность усилителя на TDA7294 за счет использования специальных схем включения.

Мостовая схема включения TDA7294
Мостовая схема позволяет увеличить выходное напряжение на нагрузке почти в 2 раза по сравнению с обычным включением. Как это работает?
- Используются две микросхемы TDA7294
- Одна работает в фазе, вторая в противофазе
- Нагрузка подключается между выходами микросхем
- Напряжение на нагрузке равно сумме выходных напряжений микросхем
За счет увеличения напряжения на нагрузке в 2 раза, выходная мощность возрастает в 4 раза. Реально можно получить увеличение мощности в 3-3.5 раза из-за падения напряжения на микросхемах.
Преимущества и недостатки мостовой схемы
Главное преимущество мостовой схемы — значительное увеличение выходной мощности усилителя. К недостаткам можно отнести:
- Необходимость использования двух микросхем
- Усложнение схемы
- Нельзя использовать с низкоомной нагрузкой (менее 8 Ом)
- Требуется более мощный блок питания
Мостовая схема оптимальна для работы на нагрузку 8-16 Ом. При сопротивлении нагрузки 4 Ом есть риск выхода микросхем из строя из-за большого тока.

Параллельное включение TDA7294
Параллельное включение позволяет увеличить выходной ток в нагрузке. Как это реализуется?
- Используются две микросхемы TDA7294
- Одна работает как «мастер», вторая как «помощник»
- Выходы микросхем соединяются параллельно
- Ток в нагрузке равен сумме выходных токов микросхем
За счет распределения тока нагрузки между двумя микросхемами, можно работать на более низкоомную нагрузку (до 2 Ом). Это позволяет увеличить выходную мощность.
Сравнение мостовой и параллельной схем
Какую схему выбрать? Это зависит от поставленной задачи:
Параметр | Мостовая схема | Параллельная схема |
---|---|---|
Увеличение мощности | В 3-3.5 раза | В 2-2.5 раза |
Оптимальная нагрузка | 8-16 Ом | 2-4 Ом |
Сложность реализации | Средняя | Низкая |
Мостовая схема дает большее увеличение мощности, но требует высокоомной нагрузки. Параллельная проще в реализации и подходит для низкоомных нагрузок.
Схема с дополнительными выходными транзисторами
Еще один способ увеличить мощность — использовать дополнительные выходные транзисторы. Особенности такой схемы:

- Микросхема TDA7294 работает как предварительный усилитель
- Основную мощность отдают дополнительные транзисторы
- Позволяет работать на низкоомную нагрузку
- Увеличивает выходную мощность в 1.5-2 раза
Однако такая схема имеет существенные недостатки:
- Значительно возрастают искажения сигнала
- Усложняется настройка усилителя
- Требуется более мощный радиатор охлаждения
Использование дополнительных транзисторов оправдано только при необходимости получить максимальную мощность в нагрузке 2-4 Ом.
Выбор оптимальной схемы усилителя на TDA7294
Какую схему выбрать для конкретного применения? Рекомендации:
- Для нагрузки 8 Ом и выше — мостовая схема
- Для нагрузки 4 Ом — параллельная схема
- Для нагрузки 2 Ом — схема с дополнительными транзисторами
При выборе схемы нужно учитывать не только выходную мощность, но и качество звучания, сложность реализации, стоимость компонентов. Для большинства применений оптимальным выбором будет параллельная схема на двух микросхемах TDA7294.
Советы по реализации усилителя на TDA7294
Несколько рекомендаций для получения максимального качества звучания:

- Используйте качественные комплектующие, особенно конденсаторы в цепях питания и обратной связи
- Обеспечьте хороший теплоотвод от микросхем
- Разделите силовые и сигнальные цепи на печатной плате
- Используйте симметричный источник питания с хорошей фильтрацией
- Тщательно настройте режим покоя выходного каскада
При правильной реализации усилитель на TDA7294 способен обеспечить отличное качество звучания при достаточно высокой выходной мощности. Это делает его хорошим выбором для создания недорогой Hi-Fi аппаратуры.
Микросхема усилитель TDA7294: описание, datasheet и примеры использования
В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA7294. Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.
Описание микросхемы TDA7294
Недорогая микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.
TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.
Этот интегральный усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.
Технические характеристики TDA7294
Цифровой аудио усилитель на TPA3118Питание 8-24В, мощность 60 Вт…
Аудио усилитель на TDA2030
Мощность 18Вт, напряжение питания 6…12В, 1 канал…
Аудио усилитель TDA7294
Моно усилитель, размеры: 50х35х25мм….
Цифровой усилитель D класса
Микросхема: YD138-E, питание: 9-14 В, мощнос….
Аудио усилитель на TDA7379
Чип: TDA7379 + AD828, питание: 9…17,5В, мощность: 38 Вт + 38 Вт….
Размеры микросхемы:
Как было сказано выше, микросхема TDA7294 выпускается в корпусе MULTIWATT15 и имеет следующее расположение выводов (распиновка):
- GND (общий провод )
- Inverting Input (инверсный вход)
- Non Inverting Input (прямой вход)
- In+Mute
- N.C. (не используется)
- Bootstrap
- +Vs
- -Vs
- Stand-By
- Mute
- N.C. (не используется)
- N.C. (не используется)
- +Vs (плюс питание)
- Out (выход)
- -Vs (минус питание)
Следует обратить внимание на тот факт, что корпус микросхемы соединен не с общей линией питания, а с минусом питания (вывод 15)
Типовая схема включения TDA7294 из datasheet
Мостовая схема подключения
Мостовое включение — это включение усилителя к динамикам, при котором каналы стереофонического усилителя функционируют в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. При этом динамик подключается между двумя выходами каналов усиления. Мостовое включение позволяет значительно увеличить мощность усилителя
По сути, данная мостовая схема из datasheet не что иное как два простых усилителя к выходам, которых подключен звуковой динамик. Данная схема включения может применяться только при сопротивлении динамиков 8 Ом или 16 Ом. С динамиком 4 Ом возникает большая вероятность выхода микросхемы из строя.
Среди интегрированных усилителей мощности, микросхема TDA7294 является прямым конкурентом LM3886.
Пример использования TDA7294
Это простая схема усилителя на 70 ватт. Конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см. кв. Монтаж выполнен на односторонней плате выполненный по технологии ЛУТ.

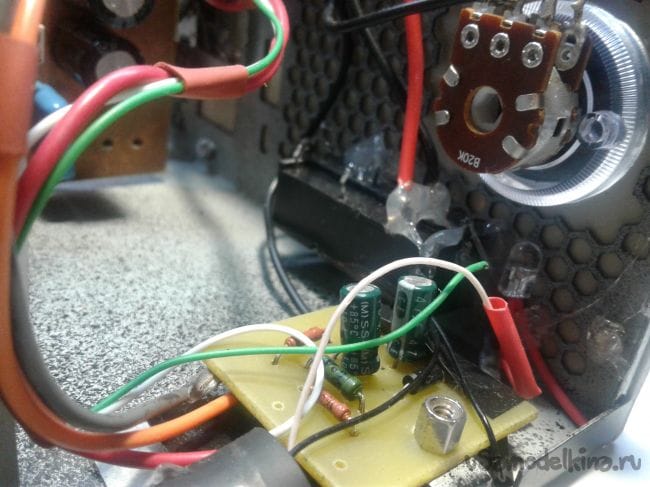

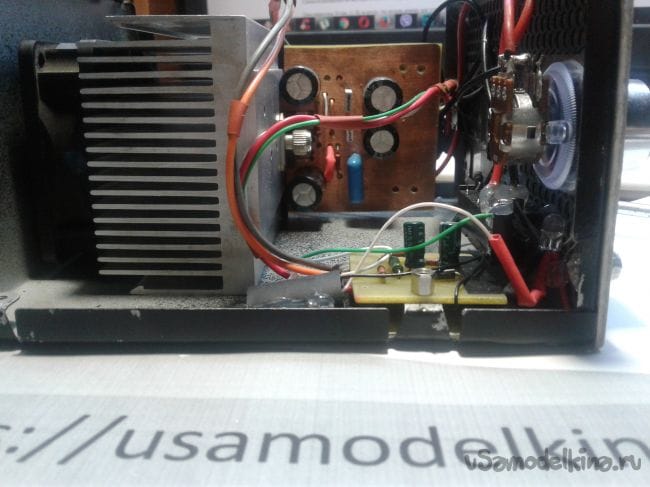

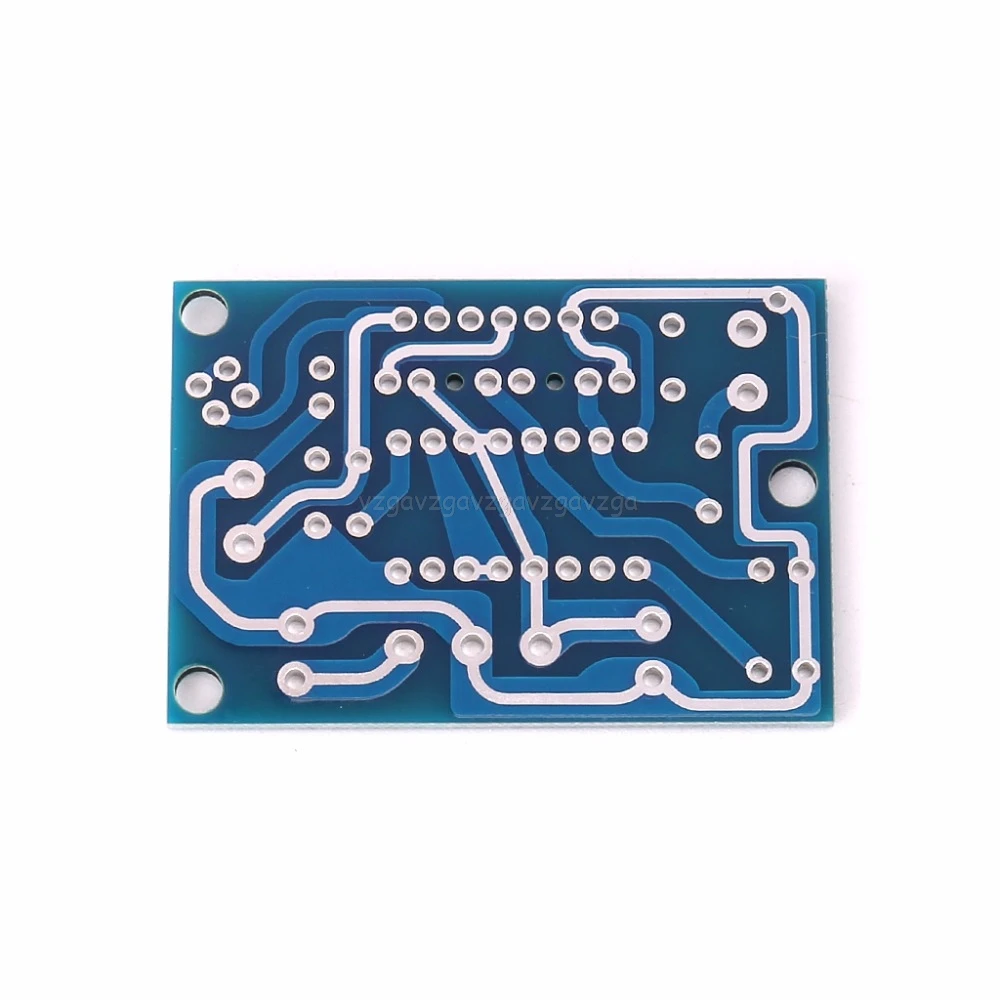

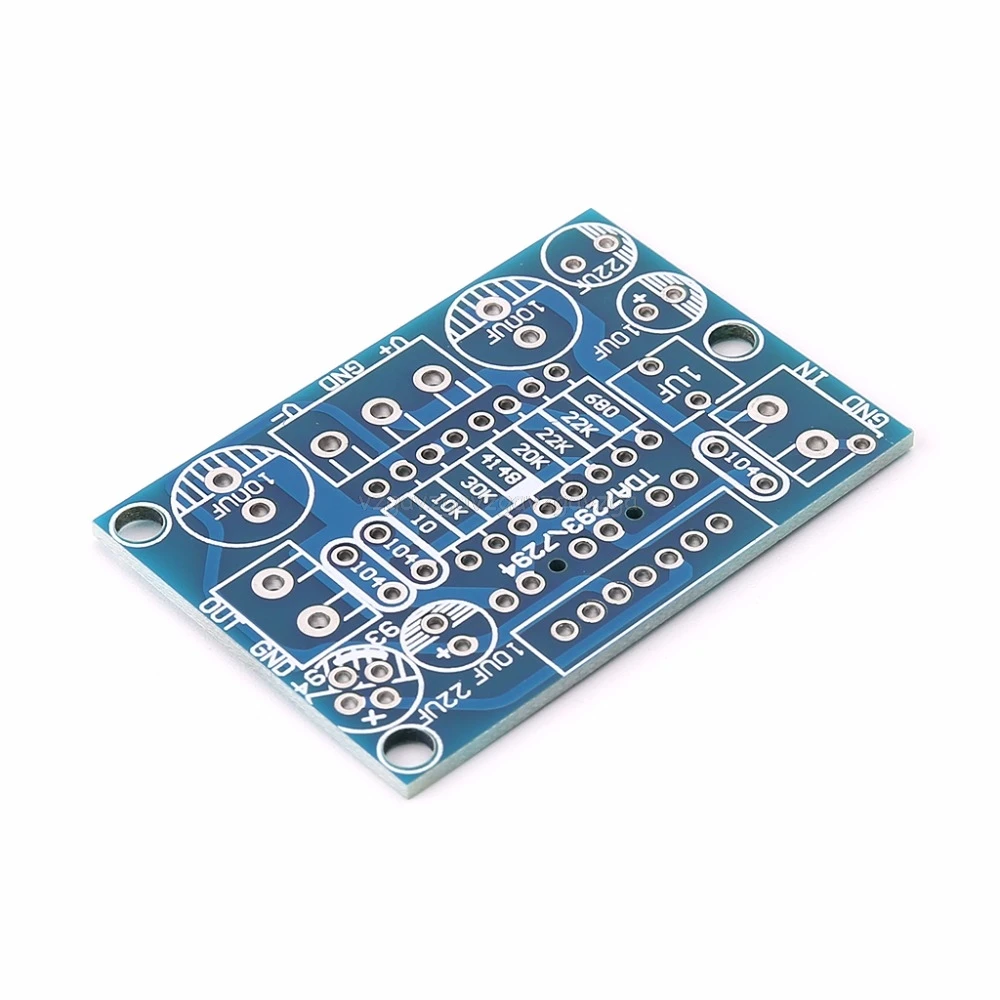

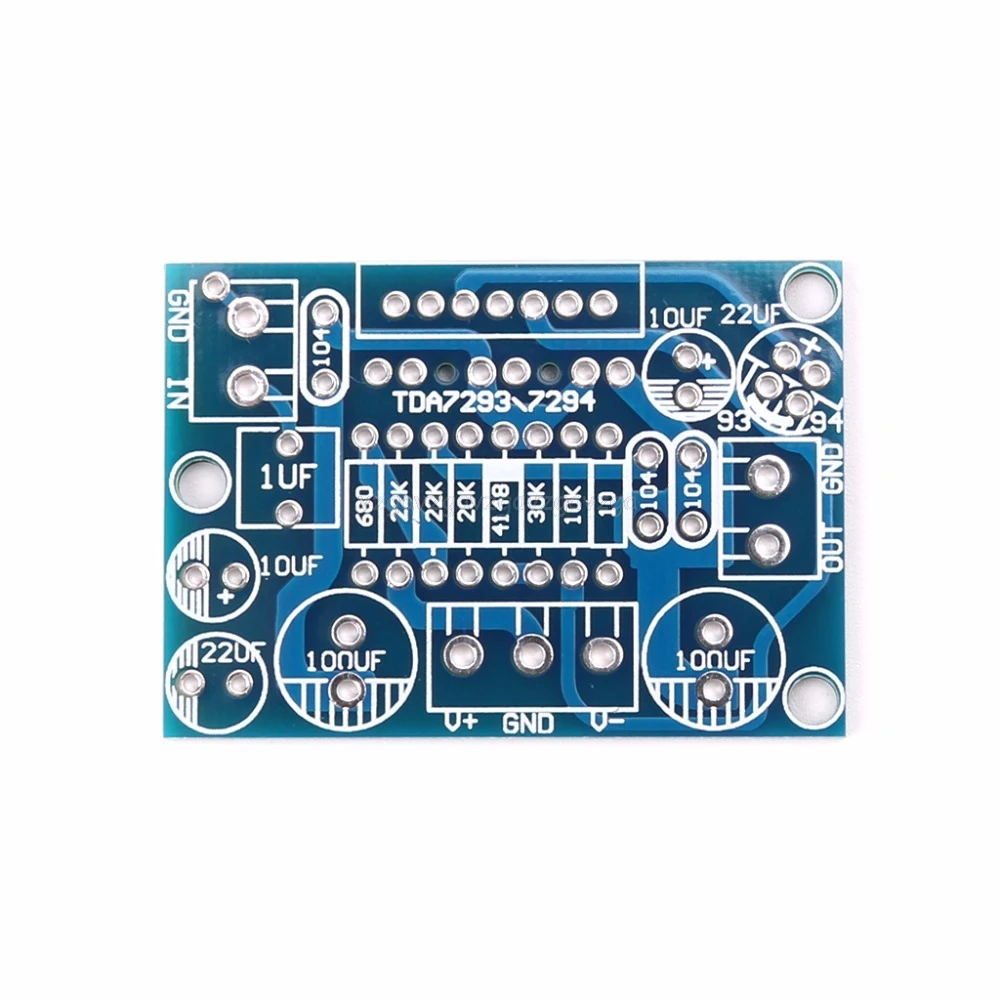

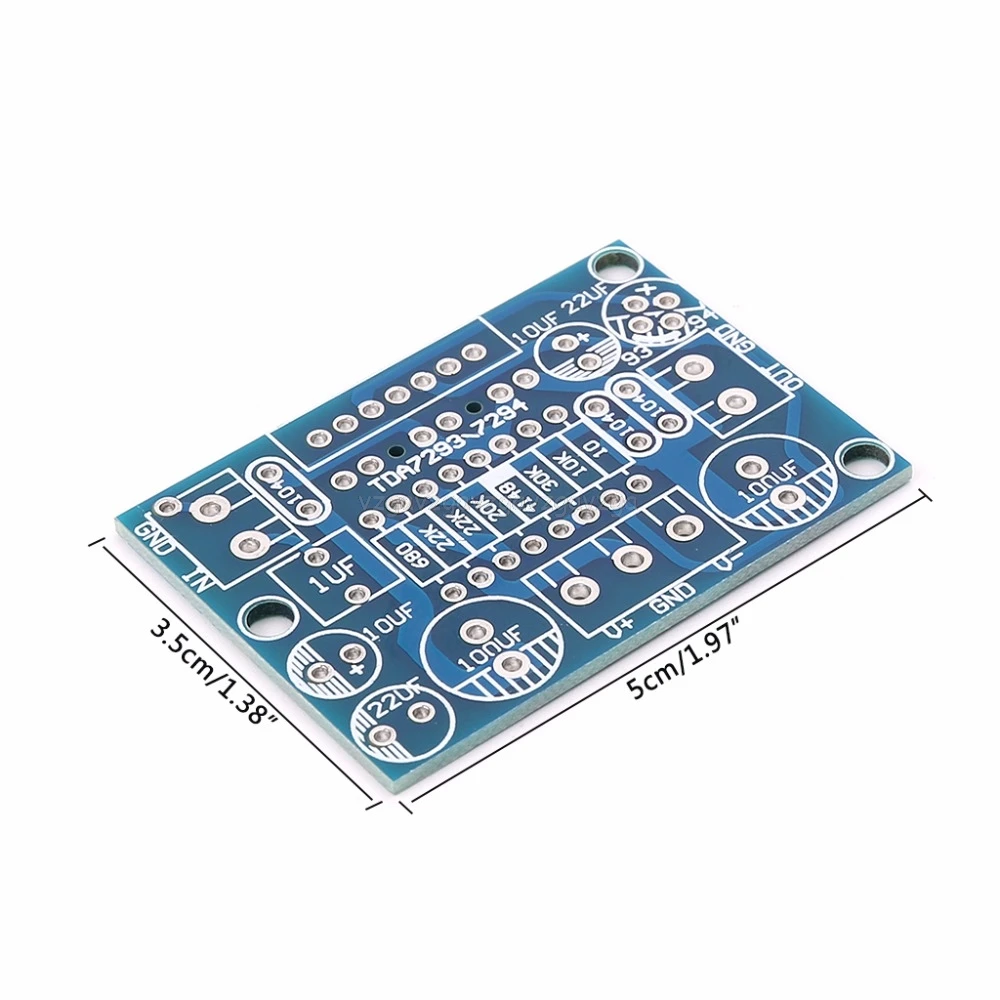

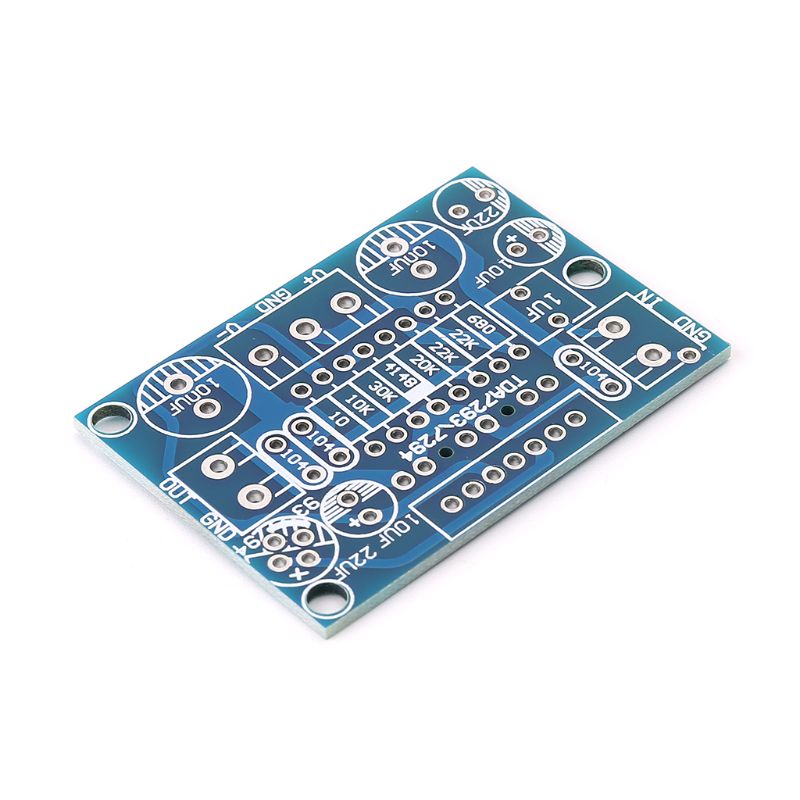

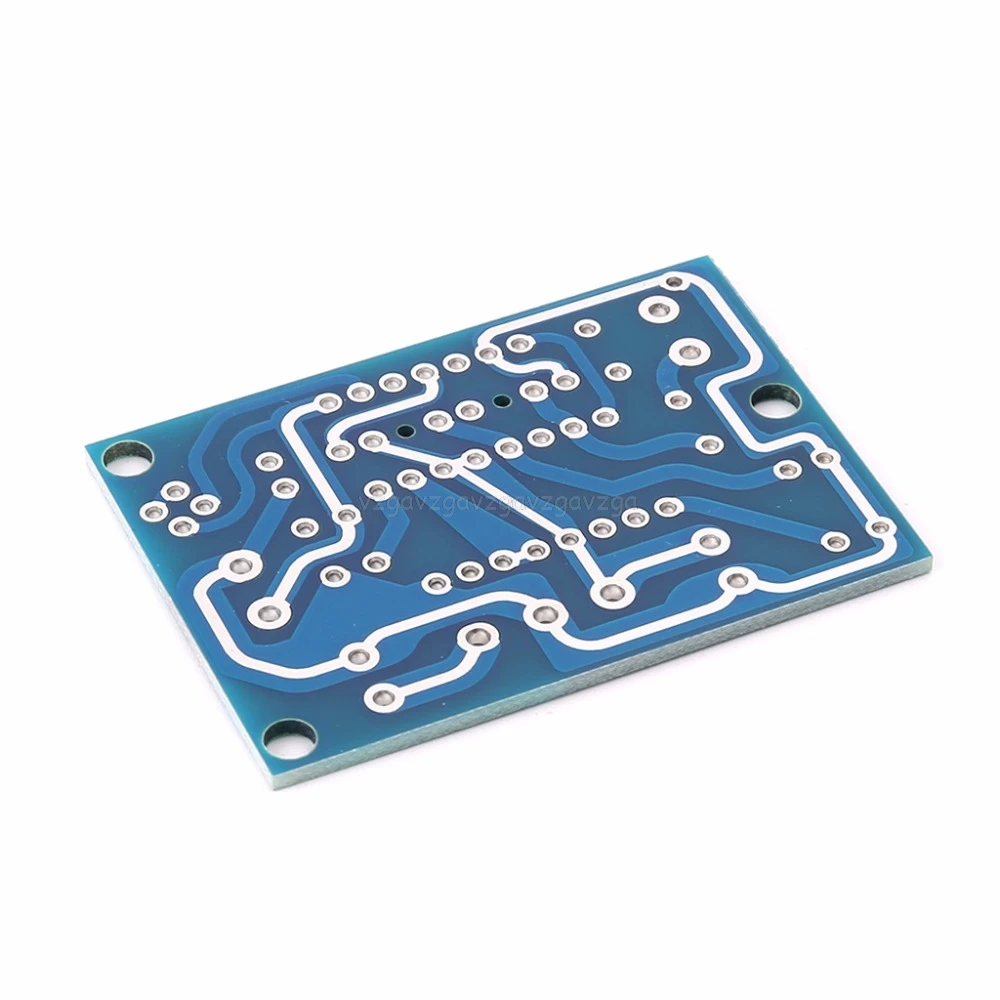

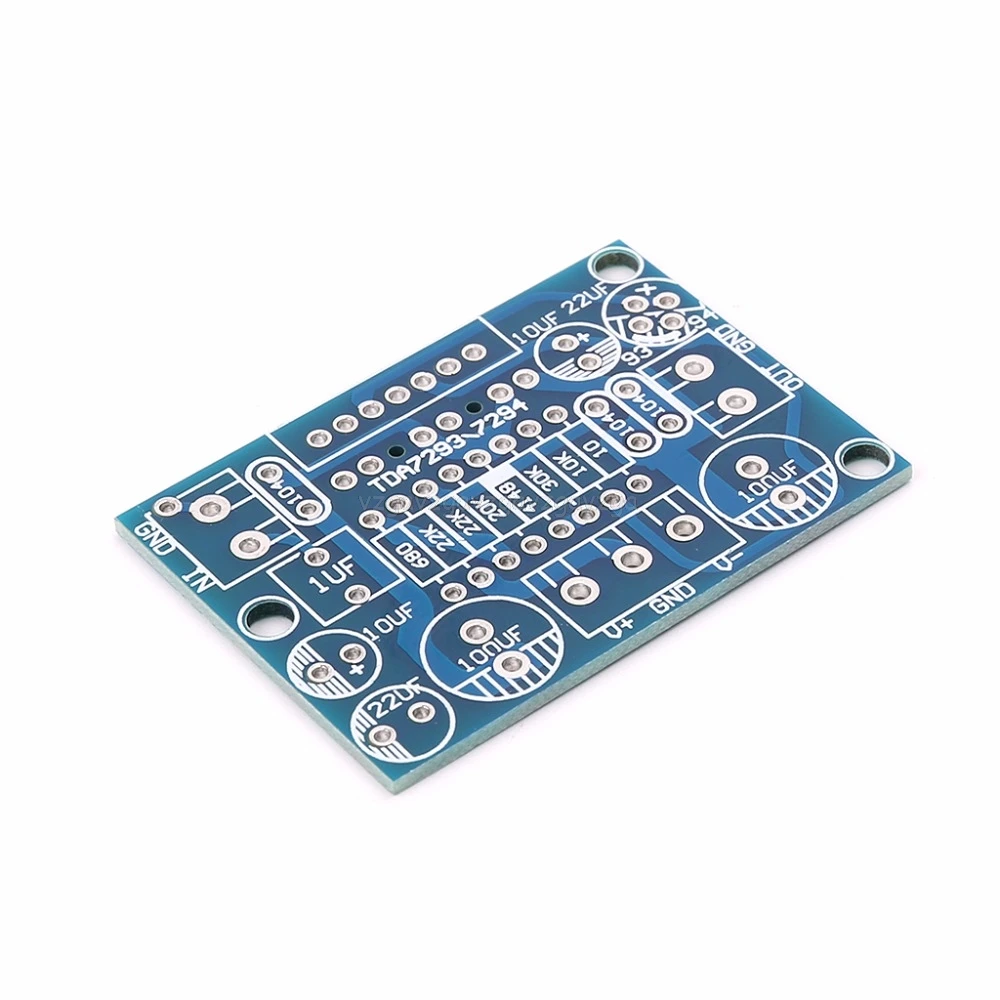

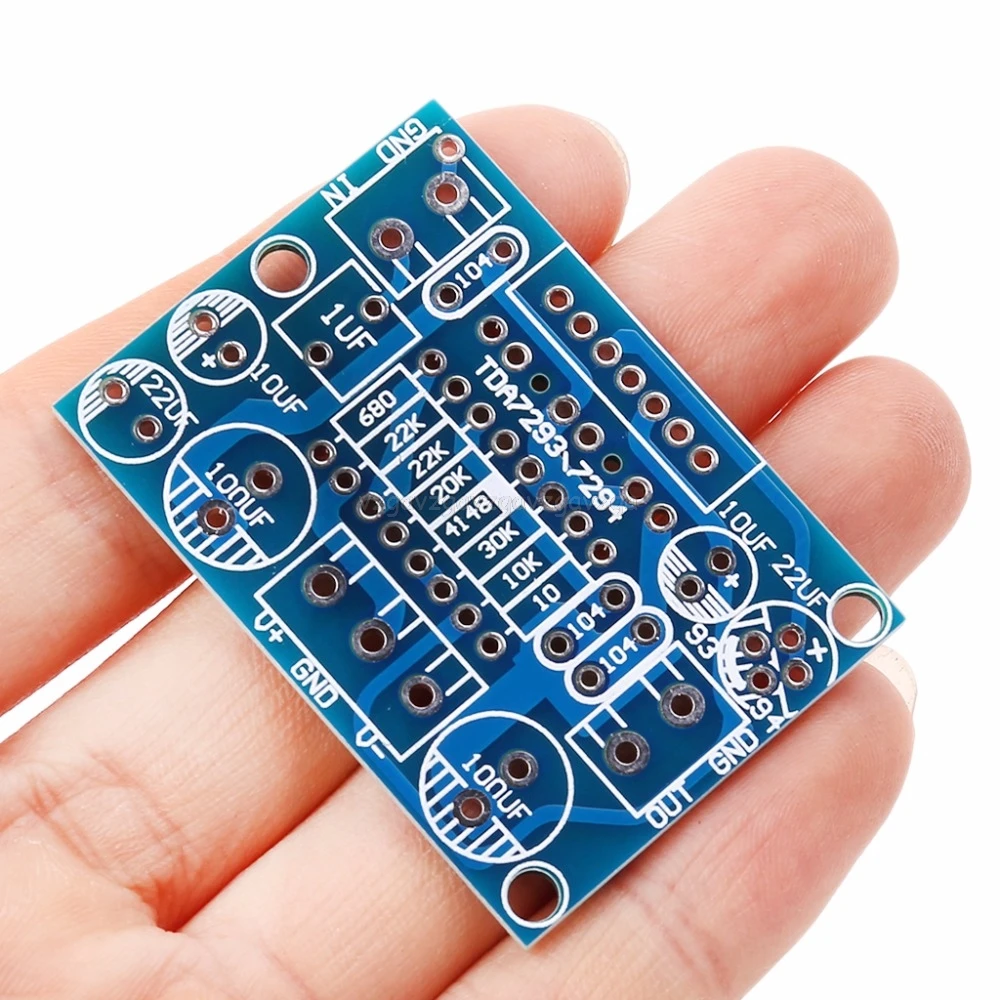

Печатная плата и расположение элементов на ней:
Блок питания усилителя TDA7294
Для питания усилитель с нагрузкой 4 Ома питание должно составлять 27 вольт, при сопротивлении динамиков 8 Ом напряжение должно быть уже 35 вольт.
Блок питания для усилителя TDA7294 состоит из понижающего трансформатора Тр1 имеющего вторичную обмотку на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине либо две обмотки по 20 вольт (25 вольт при нагрузке 8 Ом) с током нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. С успехом диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими показателями.
Электролитические конденсаторы фильтра C3 и C4 предназначены в основном для снятия пиковой нагрузки усилителя и устранению пульсации напряжения идущего с выпрямительного моста. Данные конденсаторы обладают ёмкостью 10000 мкф с рабочим напряжением не менее 50 вольт. Неполярные конденсаторы (пленочные) C1 и C2 могут быть емкостью от 0,5 до 4 мкф с напряжением питания не менее 50 вольт.
Нельзя допускать перекосов напряжения, напряжение в обоих плечах выпрямителя обязательно должно быть равным.
Скачать datasheet на tda7294 (1,2 MiB, скачано: 4 893)
«Особые» схемы усилителей на TDA7294 / TDA7293
В этой статье я представлю три схемы, использующие микросхему TDA7294 / TDA7293 в “нетрадиционных” включениях. Все эти схемы имеют одну цель – увеличить выходную мощность.
Мне они все не нравятся и вот почему: они используются тогда, когда просто микросхема сама по себе уже не тянет. Тогда добавляем всякие прибамбасы и вытягиваем из микросхемы еще чуть-чуть. Так вот, мне не нравится ситуация, когда “микросхема уже не тянет”. Это как автомобиль – забуксовал, и не тянет. Тогда два здоровых мужика начинают его толкать, и в такой новой системе (автомобиль + мужики) автомобиль все же едет. Разве это хорошо? То есть, если хочется получить больше, чем может дать микросхема, то вместо того, чтобы ее насиловать, выжимая последние крохи, лучше сделать какую-нибудь другую схему, которая легко справится с работой. И не стОит забывать, что все на свете небесплатно.
Не нужно воспринимать мои слова как категорическое “нет”. Типа, так делать плохо и вообще неправильно. По определению: “Правильный – приводящий к поставленной цели”. Так что смотря какая цель… Если ставить целью собрать именно мостовой усилитель, то почему бы нет – и просто и работает. Вообще любая техника – плод компромиссов и оптимизаций. И вполне могут возникать ситуации, когда одна из этих схем вас очень выручит.
Один из моих корреспондентов написал, что очень широко использует включение микросхемы TDA7294 с дополнительными выходными транзисторами. Он делает аппаратуру для озвучивания культурно-массовых мероприятий на открытом воздухе. Для каждого мероприятия изготавливается несколько колонок с профессиональными динамиками. И в каждую колонку ставится такой вот усилитель. Качество его ниже, но этого качества вполне хватает. Зато и мощность получается побольше, так, что ее тоже вполне хватает. И не нужно беспокоиться, что на солнышке все перегреется и погорит – выходные транзисторы берутся с нехилым запасом по мощности (две пары 150-ваттных транзисторов).
Лично я больше сторонник качества, и сторонник того, чтобы каждый элемент в схеме занимался своим делом – если уж вешать дополнительные транзисторы, то в ту схему, которая специально для этого разработана. Поэтому некоторые из описанных устройств я скорее всего (для себя лично) никогда делать не буду. Но постараюсь дать рекомендации по их улучшению. Те схемы, которые я все же соберу и исследую, я опишу в другой статье.
Да, и еще. Я не буду каждую из трех схем описывать “с нуля”. Я рассчитываю, что читатель прочтет всю статью от начала и до конца, поэтому, например, в 3-м разделе буду вовсю использовать формулы, приведенные в 1-м.
И на закуску пара слов про выходную мощность. Все эти огромные цифры – сотни ватт – которые сопровождают подобные схемы, это, мягко говоря, преувеличение. Мощность, указанная в техническом описании производителя достижима в действительности (производитель тут врать не станет). Но она получается при питании усилителя от очень качественного стабилизированного источника. Один такой источник стОит дороже, чем целый усилитель, гораздо лучший, чем на микросхеме TDA7294 / TDA7293. Откуда берутся те 150…250 Вт, которые указывают авторы статей – ума не приложу. Скорее всего, выходная мощность авторами не измеряется, а вычисляется по очень упрощенной формуле, не учитывающей просадку напряжения питания (т.е. уменьшение напряжения питания при увеличении потребляемого от блока питания тока).
Я указываю реальную выходную мощность, т.е. такую, которую можно получить он нормального (не слишком дорогого но и не примитивного) источника питания.
Позволяет увеличить мощность на высокоомной нагрузке. Для любого усилителя мощность в нагрузке можно посчитать так:
Здесь U – напряжение на нагрузке, R – сопротивление нагрузки.
Это если использовать так называемое действующее значение напряжения (подробнее про действующее значение можно почитать в статье Маломощный блок питания). Если говорить о максимально возможной выходной мощности усилителя, которая ограничивается напряжением питания, то лучше пользоваться формулой для амплитудных (максимальных) значений:
Здесь R – сопротивление нагрузки, а Um – максимальное выходное напряжение усилителя (амплитуда, т.е. самая-самая верхушка синусоиды), которое на пару вольт меньше его напряжения питания. Пользоваться амплитудным значением здесь удобнее, потому что именно оно получается из напряжения питания. А если учесть падение напряжения на выходных транзисторах усилителя и просадку напряжения питания, получаем довольно близкую к реальности формулу:
Внимание! Дальше я использую эту формулу везде где она применима!
Например, на нагрузке 8 Ом (подробнее про допустимое питание и другие свойства микросхемы см. Hi-Fi усилитель на микросхеме TDA7294) получается максимальная мощность 43 Вт. Не густо.
Мостовое включение позволяяет практически удвоить напряжение на нагрузке. Вот как устроен и работает мост (слева обычный усилитель, справа – мостовой):
В обычном усилителе один конец нагрузки “привязан” к земле. И напряжение на нагрузке равно выходному напряжению усилителя (усилитель “раскачивает” нагрузку “только за один конец”, т.е. не сильно). В мостовом включении добавляется еще один точно такой ж усилитель, но работающий в противофазе с первым: когда у первого на выходе “+”, у второго на выходе точно такое же напряжение, только со знаком “-” и наоборот. Нагрузка с землей не соединена (если соединить – короткое замыкание обеспечено!), а подключена между выходами обоих усилителей. Поэтому по сравнению с одиночным усилителем, который “раскачивает” нагрузку “только с одной стороны”, мостовой “качает” ее “с двух сторон в противоположных направлениях”. На схеме справа на одном конце нагрузки относительно земли напряжение +26 вольт, а на другом -26 вольт также относительно земли. Значит между двумя концами нагрузки напряжение (оно равно разности напряжений на ее концах): Uнагр = +26 – ( -26 ) = 26 + 26 = 52 вольта.
Раз напряжение на нагрузке возрасло в 2 раза, то мощность в нагрузке возрастет в 4 раза по сравнению с формулой (3). На самом деле, рост мощности будет несколько ниже из-за увеличения падения напряжения на микросхеме и просадок напряжения питания. Но повышение выходной мощности в 3…3,5 раза – это реально.
Раз напряжение на нагрузке повышается вдвое, то и ток нагрузки возрастает во столько же раз. Поэтому, чтобы не перегрузить микросхему током, мостовое включение можно использовать только для нагрузки с сопротивлением от 8 Ом и выше. С 6-ти омной нагрузкой микросхемы будут перегружаться на большой мощности (а если на этой большой мощности не слушать, то зачем все это городить?) и качество звука может сильно упасть. На нагрузке 4 Ома что-нибудь может и сгореть. А вот если сопротивление нагрузки 16 Ом, то такое включение уже можно и рекомендовать – по другому на такой нагрузке большую мощность не получишь.
Схема мостового включения взята из даташита (помните, что для него нужно иметь две микросхемы?). Все, которые я встречал в литературе, так или иначе ее повторяют (а изобрести тут что-то новое сложно):
Несколько советов для повышения качества звучания, надежности и устойчивости:
- Резисторы R1 и R2 должны иметь как можно более одинаковое сопротивление.
- В цепи питания вместо конденсаторов 0,22 мкФ лучше использовать конденсаторы емкостью не менее 1 мкФ. Причем неэлектролитические (например пленочные К73-17).
- Напряжение конденсаторов в цепи питания 50 вольт для электролитов и 63 вольта для пленочных.
- Все конденсаторы емкостью 22 мкФ заменить на 47…100 мкФ х 50 В (их 4 штуки). Можно и большей емкости, но разницы очень мало.
- Емкость нижнего по схеме конденсатора 0,56 мкФ (подключен к выводу 3 нижней микросхемы) по возможности увеличить (но электролитический не ставить). Качество конденсатора практически не имеет значения. “Плохие” керамические все же лучше не использовать, но и дорогие “аудиофильские” ставить абсолютно не нужно.
- Параллельно электролитам, включенным между выводами 6 и 14 микросхем подключить пленочные конденсаторы емкостью не менее 0,68 мкФ.
- Если усилитель предназначен для сабвуфера, то емкость входного конденсатора нужно увеличить до 1 мкФ.
- Печатные проводники питания делать минимальной длинны и максимальной ширины.
- С выхода каждой из микросхем на землю пустить цепочку, состоящую из последовательно соединенного резистора 8,2 Ом 0,5 Вт и конденсатора (неэлектролита!) 0,1 мкФ на напряжение не менее 63 вольт.
Это схема для TDA7294. На микросхеме TDA7293 все то же самое, но конденсатор вольтодобваки подключается своим отрицательным выводом не к 14-му выводу микросхемы, а к 12-му. И в конструкции лучше использовать обе микросхемы одного типа.
Поскольку на каждую микросхему приходится “половина” сопротивления нагрузки, то напряжение питания нужно выбирать также для “половины” нагрузки: +-27 В для нагрузки 8 Ом; +-31 В для нагрузки 12 Ом и т.д.
Микросхемы можно ставить на один общий радиатор (не нужно друг от друга изолировать).
Только для микросхемы TDA7293! Из микросхем TDA7294 подходит только та, которая имеет в маркировке букву “S” (TDA7294S). Она также может “параллелиться”, но может попасться “левая” микросхема, имеющая букву “S” в маркировке, но не имеющая нужных цепей – будьте осторожны!!!
В отличие от мостового включения, которое позволяло увеличить напряжение на нагрузке, “параллельное” включение позволяет повысить ток в нагрузке. Точнее, через каждую микросхему протекает теперь половина тока нагрузки, а значит ее (микросхемы) работа облегчается. Поэтому такое включение применяется для низкоомной нагрузки. В принципе, при параллельном включении можно использовать нагрузку сопротивлением всего 2 Ома, но такая низкоомная нагрузка очень неудобна: сопротивления всяких проводов-контактов начинает сильно влиять, и на всех этих проводах-контактах будет теряться до 20% мощности. Весь выигрыш потеряем!
А при работе на 4 Ома, поскольку через каждую микросхему течет только половина тока нагрузки, получается, что эквивалентная нагрузка каждой микросхемы вдвое выше, чем реальная, и равна 8 Ом. А значит мы можем увеличить напряжение питания, повысить тем самым выходное напряжение и выходную мощность! При четырехомной нагрузке можно подать питание +-40 вольт и получить мощность 100…120 Вт (это для TDA7293, для TDA7294S напряжение питания нужно брать +-35 вольт и мощность будет около 80 Вт)! Особенно это приятно низкоомным сабвуферам, которые могут требовать приличный импульсный ток.
Итак, что мы выигрываем?
Подаем большее напряжение питания (как для удвоеной нагрузки) и получаем бОльшую выходную мощность.
А в чем проигрываем?
А вот тут, как раз, почти не в чем! Только используем 2 микросхемы вместо одной. Ну и более мощный блок питания, но это и так естественно для более мощного усилителя. Насколько я понимаю производителей, в таком включении паралелятся выходные каскады двух микросхем. Это вполне нормальная процедура в усилителях, и ничего плохого в этом нет. Более того, раз производители эту возможность сами ввели, то уж наверняка там все сделано хорошо.
При “запараллеливании” микросхем используется включение “мастер-помощник”.
Английский термин “master-slave” дословно переводится “хозяин-раб”. С точки зрения смысла, этот термин наиболее точен: вторая микросхема (которая “slave”) не имеет никакой собственной воли, и делает только, что ей задаст “хозяин”. Не больше и не меньше. Ни шагу в сторону. Но в советские времена цензура не допускала такого “антисоветского” названия, и назвали более политкорректно – “мастер-помощник” (тогда еще TDA7293 не выпускалась, но термин широко употреблялся в триггерах). Мне такое название не только привычно, но и больше нравится: мастер, он главный, и правильно делает сложное дело, а помощник ему в этом просто помогает. Так что дальше я буду использовать “советское” название.
Микросхема, работающая мастером (главная, ведущая), включена как обычно по схеме неинвертирующего усилителя. А вот у второй микросхемы, работающей помощником (вспомогательной, ведомой), вывод 4 подключен к “минусу” источника питания. При этом внутри нее отключаются почти все цепи, кроме выходного каскада на который подается сигнал изнутри микросхемы-мастера. Для этого обе микросхемы соединяются своими выводами 11 (схема из даташита, в ней нужное соединение показано более толстой линией):
Есть небольшой шанс, что все не так просто, как я думаю, а несколько хуже (в смысле искажений), но это нужно исследовать. Может быть, что “параллелится” и последний каскад усилителя напряжения (хоть это и маловероятно). При этом искажения растут сильнее, чем при запараллеливании только выходных транзисторов. Я обязательно соберу эту схему и поизучаю ее, вот только когда…
Пока что рекомендации по улучшению этой схемы:
- Емкость входного конденсатора 0,56…0,68 мкФ, а для сабвуфера 1 мкФ (это если этот конденсатор не использовать как сабсоник-фильтр).
- С2 = 100 мкФ х 50В (минимум на 35В).
- С5 = 100 мкФ х 50В.
- В цепи питания вместо конденсаторов 100nF лучше использовать конденсаторы емкостью не менее 1 мкФ 63В. Причем неэлектролитические (например пленочные К73-17).
- В цепи питания не обязательно использовать отдельные коденсаторы на каждую микросхему. Если микросхемы установлены близко, и проводники питания у них короткие и широкие, то можно и по одному конденсатору (электролит + пленка) на плечо. Но емкость электролитов удваиваем.
- Параллельно С5 подключить пленочный конденсатор емкостью не менее 0,68 мкФ.
- С10 должен быть рассчитан на напряжение не менее 50В.
- Важно! Проводники, идущие от выходов микросхем (выводы 14), а также верхняя обкладка С10, проводник, идущий к нагрузке, и проводник, идущий к резистору R3 (цепь ООС) должны соединяться в одной точке. Т.е. одна общая точка для 5-ти проводников.
По идее, подобным образом параллельно можно соединить и 3 и 4 микросхемы (один мастер и несколько помощников), но это уже не так хорошо: во-первых, напряжение питания поднимать практически некуда, и прибавление выходной мощности будет мизерным. Во-вторых, “мастеру” уже труднее будет управлять несколькими “помощниками” (у которых есть свои входные токи и емкости), и он может начать искажать сигнал.
И не забывайте: чтобы усилитель мог отдать в нагрузку большой ток, ему этот ток вначале должен предоставить источник. А если источник слаб… Не экономьте на конденсаторах фильтра питания.
Это моя нелюбимая схема. Если предыдущие включения были предусмотрены производителем, то эта – нет. Конечно, так можно «довесить» любую микросхему, и TDA7294 / TDA7293 в том числе, но по моему все эти довески – от лукавого.
Как и “параллельная” схема, эта предназначена для низкоомной нагрузки, но в ней бОльшая часть выходного тока снимается не с микросхемы, а поставляется в нагрузку дополнительными биполярными транзисторами. А микросхема ими только управляет.
Эта схема предназначена для работы с низкоомной нагрузкой и известна как «схема Чивильча» (Радио №11, 2005 год, взята прямо оттуда, а другие схемы – очень похожи и имеют тот же принцип). Эта конкретная схема имеет много косяков и слабых мест, которые надо исправлять. Список исправлений из 15 (!) пунктов прилагается.
Усилитель на TDA 7294 дополняется двумя мощными выходными транзисторами, работающими в режиме В. Они усиливают выходной ток микросхемы, поэтому на микросхеме рассеивается меньшая мощность, а значит, можно поднять напряжение питания, чтобы получить побольше мощность в нагрузке (также, как и в “параллельной” схеме).
В состоянии покоя выходные (я так теперь буду называть навесные биполярные транзисторы – теперь они выходные) транзисторы закрыты и тока от источника питания не потребляют. При небольшом уровне сигнала (до ~0,5 вольт на нагрузке) транзисторы не открываются, а выходной сигнал протекает с выхода микросхемы в нагрузку через резистор R7 (т.е. микросхема пыхтит одна, да еще и не просто так, а через резистор). При этом на нем появляется напряжение. С ростом уровня сигнала напряжение на R7 растет, и когда оно достигает ~0,7 вольт (это соответствует мощности 30…50 мВт на нагрузке 4 Ома), выходные транзисторы начинают открываться. При маленьких выходных напряжениях выходные транзисторы закрыты. При небольших напряжениях транзисторы открываются только на пиках громкости на непродолжительное время. По мере роста выходного сигнала (если прибавить громкость), выходники «все чаще» включаются в работу, беря на себя питание нагрузки. При этом от микросхемы в нее (нагрузку) поступает только 5…15% мощности (и еще ~10% от выходной мощности микросхема тратит на питание выходных транзисторов). Выходные транзисторы работают в классе В (а если честно, то в классе С, т.к. их угол отсечки составляет больше 180 градусов, но не буду пугать народ). Т.е. они работают по-очереди: когда один из них открыт, другой закрыт. Например верхний транзистор открывается положительным напряжением, а нижний – отрицательным. При маленьком выходном напряжениии они оба закрыты. Когда же дополнительный выходной транзистор открыт, то ток в нагрузку течет в основном через него. А микросхема при этом не столько питает нагрузку, сколько управляет работой этого дополнительного транзистора.
Таким образом, можно работать на низкоомной нагрузке и получить на ней максимум напряжения и тока без перегрева микросхемы. В отличие от “параллельного” включения, здесь микросхема выполняет роль предварительного каскада, а основной мощностью управляют дополнительные транзисторы. А так как транзисторы работают в режиме класса В, то и они сильно не греются. Вроде бы все в шоколаде. Но есть недостатки, и немалые, если говорить о высоком качестве звука.
Недостатки.
- Поскольку напряжение на микросхеме ограничено уровнем 40 Вольт, то сильно повысить питание (а значит и выходную мощность) не удастся. Для нагрузки сопротивлением 4 Ома это увеличение будет примерно с 50 Вт до 80…100 Вт. Если использовать TDA7293, которая допускает бОльшие напряжения питания, то можно дотянуть до 110 Вт.
- Дополнительные транзисторы вносят свою нелинейность, поэтому общие искажения по сравнению с одной только микросхемой возрастут.
- При открывании/закрывании выходных транзисторов, дополнительно (по сравнению с просто микросхемой) образуются так называемые коммутационные искажения – неуправляемые импульсы тока коллектора, а также искажения «ступенька». Причем довольно большие. А поскольку быстродействие микросхемы невелико, она плохо справляется с подавлением таких искажений (при помощи ООС).
- Для работы в те моменты, когда выходные транзисторы закрыты, и микросхема без них трудится в одиночку, от микросхемы требуется более высокое быстродействие (по частоте и скорости нарастания выходного напряжения), чем в обычном состоянии.
Этот последний пункт поясню особо. Вот осциллограммы напряжения на нагрузке (синяя линия) и на выходе микросхемы (красная линия).
Хорошо видно, что начальные участки (близкие к нулю) красной линии более вертикальны, чем синей. Здесь выходные транзисторы еще не работают, и микросхеме приходится «работать шустрее», чтобы питать нагрузку не напрямую, а через резистор R7 (я не хочу подробно описывать причины – лень вдаваться в теорию, это еще на пару страниц, если подробно). При напряжении ~0,8 вольт выходники открываются, и выходной сигнал микросхемы начинает повторять выходной сигнал всего усилителя, только 0,8 вольтами выше.
На самом деле, этот начальный участок не такой крутой – это я его слегка преувеличил для наглядности. Но ведь и микросхема довольно медленная а ей приходится компенсировать при помощи ООС все эти высокочастотные «бяки». Из-за сравнительно низкой частоты первого полюса микросхемы, на высоких частотах глубина ООС заметно снижается, и ей трудно справляться с возросшими искажениями. Поэтому общие искажения всего усилителя получаются значительно больше, чем у просто микросхемы.
Я когда-то собирал подобные системы на быстродействующих ОУ, дополненных высокочастотными выходными транзисторами (т.е. чтобы и на высоких все получше работало). Как системы начального уровня они звучали неплохо. Качество звучания (и уровень искажений) здесь сильно зависят от сопротивления резистора R7. Чем оно меньше – тем лучше. Но с другой стороны, чем меньше это сопротивление, тем позже (при росте сигнала) открываются навесные выходники, а значит, тем больше нагрузка на микросхему. Т.е. чем больше разгружаем микросхему – тем больше теряем качество. Повышая качество – нагружаем микросхему. Максимум качества придется на максимум нагрузки, если выходники вообще не будут включаться (т.е. если их не будет вообще!). Результаты получались гораздо лучше, когда выходники выводились из режима В (на них подавалось напряжение смещения и появлялся ток покоя). При этом выходной сигнал самой микросхемы становился «красивее», и звучание лучше, чем даже при маленьком сопротивлении R7 в режиме В.
Если пойти по такому пути: задать выходным транзисторам начальное смещение, которое улучшит звук, поменять схему управления этими транзисторами, чтобы повысить выходное напряжение, поменять микросхему на быстродействующий качественный ОУ, то мы придем совсем к другому усилителю. Он будет иметь гораздо лучшее качество и более высокую выходную мощность, но не будет содержать микросхему TDA7294.
Несмотря на то, что мне лично такое включение не нравится, ему находится применение, и тут я согласен с теми, кто так делает – в их случае это действительно самое оптимальное решение. Один вариант – сабвуфер, работающий на 4-омную нагрузку, причем его мощность 50…60 Вт. Для одной только микросхемы это уже на пределе. Умощненная микросхема как раз легко такую мощность дает. Второй вариант – НЧ/СЧ канал двухполосного усилителя (ВЧ канал сделан на TDA7294 без умощнения) – биампинг – для озвучки помещения. Опять же, мощность 50 Вт получается без проблем, и работа 18 часов в сутки ежедневно в любую погоду (даже летом в жару) проходит легко – микросхема не нагружена. И работа на сравнительно низких частотах усилителю дается легко. Третий вариант – озвучка культурно-развлекательных мероприятий на открытом воздухе. Там усилитель может стоять под открытым небом на солнцепеке, и нормально работать. А снижение качества звучания никто не заметит – ведь все культурно развлекаются (пивом, например).
Так что, если кто все же хочет сделать эту схему, несколько советов.
В качестве выходных можно использовать только биполярные транзисторы! У полевых для открывания нужно приложить большое напряжение – порядка 4 вольт, а то и больше (независимо от того, “вертикальные” это полевики, или “горизонтальные”). А это напряжение образуется на резисторе R7. Его мощность при этом должна быть минимум 5 Вт, греться он будет соответственно. А, главное, на малой мощности (до этих самых примерно 5 Вт) будет работать только одна микросхема без выходников. Да еще и не напрямую, а через резистор! И ей будет намного тяжелее… |
- Снижение качества наименее заметно на низких частотах (ООС там работает на полную да и быстродействия микросхемы и транзисторов хватает), поэтому для сабвуферов схема годится.
- Не превышайте напряжение питания. 40 вольт – максимум (для TDA7293 максимум 44 вольта.). Низкое (ниже 28) использовать нет смысла – пропадают все преимущества: выходная мощность ведь ограничена питанием и при таком напряжении выходит маленькой.
- С2 увеличиваем до 1000 пФ (=1нФ), а для саба С2=3,3 нФ и R1=3,3 кОм.
- С5 = 47…100 мкФ 50 В. Для саба 100 мкФ. И его “минус” подключаем к выходу микросхемы (к 14-й ноге) для TDA7294, или к 12-й ноге для TDA7293. Так будет работать заметно лучше, чем если подключить конденсатор к выходу всего усилителя, как на схеме.
- С9 и С10 не менее 1 мкФ 63 В, например типа К73-17. Еще лучше по 2 таких конденсатора впараллель. Причем хорошо бы поближе к транзисторам.
- Предохранители на 5А (и то могут сгорать при пиках громкости, особенно на сабвуфере, тогда ставим 7,5…10-ти амперные).
- Катушку L 1 намотать прямо на резисторе R8. Для этого берется резистор типа МЛТ-2 Вт и на него наматывается 2 слоя провода диаметром 0,7…1 мм. Верхний слой должен быть короче, чтобы витки не сползали. И не нужно пытаться притулить туда как можно больше витков, лучше аккуратно все сделать. Катушку слегка пропитать клеем, чтобы не разлезалась. Выводы катушки наматываем на выводы резистора и получается “два в одном”.
- Хоть микросхема и разгружена, охлаждать ее надо. Пусть небольшой радиатор, но должен быть. Можно и ее и транзисторы поставить на общий радиатор через прокладки.
- После сборки усилителя хорошо бы убедиться в отсутствии самовозбуждения и звона, посмотрев на сигнал при помощи осциллографа. Если эти “бяки” присутствуют, то можно попробовать параллельно резистору R3 подключить цепочку, состоящую из последовательно соединенных конденсатора 100 пикофарад и резистора 6,8 кОм.
- Важно! Проводники, идущие от эмиттеров транзисторов, а также проводники, идущие к резисторам R3 (цепь ООС), R7, R8+L1, R9 – должны соединяться в одной точке. Т.е. одна общая точка для 6-ти проводников.
- R5 и R6 несколько великоваты. Их оптимальное значение: 33…68 кОм.
- Важно! Конденсатор С3 вообще удаляем (чтобы 9-я нога микросхемы была подключена к источнику без конденсатора – ведь она задает режим StdBy, поэтому, когда режим включен, выходные транзисторы микросхемы отключены, и, значит, базы навесных транзисторов тоже отключены!!! это плохо). Если не хотите, то базы транзисторов надо соединить с землей через резистор 10…15 кОм 0,125 Вт. Но что-либо одно из этого сделать обязательно – надежность системы возрастет.
- Конденсатор С4 берем чуть большей емкости: 22…47 мкФ.
- Важно! Конденсаторы С3 (если он есть) и С4 заряжаются до напряжения источника (40 вольт по схеме), поэтому они должны иметь рабочее напряжение не менее 50В.
- Резистор R7 лучше взять более мощный – 0,5 Вт.
- Последовательно с резистором R4 хорошо бы включить конденсатор 100…220 мкФ 25 вольт. А то на выходе может присутствовать заметная постоянка.
- Да и выходные транзисторы лучше использовать не отечественные, а хорошие импортные, например MJL21193/MJL21194 или 2SA1943/2SC5200.
Если уж делать такую штуку для повышения мощности, то хорошо бы этот самый максимум мощности все же извлечь (можно вынуть до 160 Вт на нагрузке 4 Ома). Для этого нужно исключить влияние на микросхему просадок питающего напряжения. Т.е. стабилизировать ее питание (именно микросхемы – она тут потребляет небольшой ток, выходные транзисторы в пролете).Для этого:Общее напряжение питания поднимаем до 50…55 вольт (чтобы даже в самой жуткой просадке питания осталось вольта 42) и питаем выходники (раз у них ток самый большой) нестабилизированным напряжением – они выдержат. А для микросхемы используем стабилизатор на +- 38 вольт, например, такой.
Стабилизатор включается в разрывы цепей питания микросхемы в точках А и Б. Теперь просадки напряжения питания на микросхему не влияют, поэтому питание микросхемы всегда максимально и она всегда может выдать максимум выходного напряжения. А значит напряжение и мощность на нагрузке всегда будут максимально возможными.Для эксремалов – стабилитроны D1 и D4 можно взять на напряжение 15 вольт. Но микросхема уже будет работать на пределе, поэтому я не рекомендую. А вот если использовать микросхему TDA7293, то запросто. Предел здесь – все стабилитроны по 15 вольт + хорошее (без изолирующей прокладки на радиаторе) охлаждение микросхемы.Только теперь для выходников радиатор нужен побольше. И транзисторы стабилизатора нужно на радиаторы ставить. Я же говорил – уж лучше сразу делать усилитель, который все потянет… Например, такой.
19.03.2007
Total Page Visits: 689 — Today Page Visits: 9
Схема УНЧ на TDA7294, мостовое включение 180 Ватт

Принципиальная схема на TDA7294 – мост 180 Ватт или 2 х 80 Ватт стерео:
При питании усилителя от источника 25-0-25 Вольт, и работе на нагрузку 8 Ом, на выходе получите 150 Ватт в режиме моста.
При питании усилителя от источника 35-0-35 Вольт, и работе на нагрузку 16 Ом, на выходе получите 170 Ватт в режиме моста.
Как видите, на плате уже установлены выпрямительный мост и фильтрующие электролитические емкости. К разъему CN1 подключаются выводы вторичной обмотки трансформатора. Электролиты можно поставить 10000…22000 мкФ на рабочее напряжение 50 Вольт. В качестве выпрямителя применена импортная диодная сборка на ток 6А, но можно поставить и 10-ти амперную, хуже не будет.
Для питания усилителя применен трансформатор мощностью 350 Ватт. Напряжение вторичной обмотки можно делать от 22-0-22 до 28-0-28 Вольт.
Даташит на микросхему TDA7294

Существует готовое решение:
Заявленная мощность 2 по 100 Вт
Еще один вариант, заявленная мощность 2 по 70 Вт (ближе к реальности, к тому же это набор для самостоятельной сборки)
Самый простой вариант, моно, один канал
Еще записи по теме
схема усилителя. Мостовая схема усилителя на TDA7294
На микросхеме TDA7294 схема усилителя довольно простая, Повторить ее сможет даже человек, не очень сильный в электротехнике. УНЧ на этой микросхеме будет идеальным для использования в составе акустической системы для домашнего компьютера, телевизора, кинотеатра. Преимущество его в том, что не требуется тонкая наладка и настройка, как в случае с транзисторными усилителями. А уж что говорить про отличие от ламповых конструкций – габариты намного меньше.
Не требуется высокого напряжения для питания анодных цепей. Конечно, присутствует нагрев, как и в ламповых конструкциях. Поэтому в том случае, если планируется использование усилителя на протяжении долгого времени, лучше всего установить кроме алюминиевого радиатора еще и хотя бы небольшой вентилятор для осуществления принудительного обдува. Без него на микросборке TDA7294 схема усилителя будет работать, но велика вероятность перехода в защиту по температуре.
Почему TDA7294?

Эта микросхема пользуется большой популярностью уже более 20 лет. Она завоевала доверие у радиолюбителей, так как у нее очень высокие характеристики, усилители на ее основе простые, повторить конструкцию сможет любой, даже начинающий радиолюбитель. Усилитель на микросхеме TDA7294 (схема приведена в статье) может быть как монофоническим, так и стереофоническим. Внутреннее устройство микросхемы состоит из полевых транзисторов. Усилитель звуковой частоты, построенный на этой микросхеме, относится к классу АВ.
Достоинства микросхемы
Преимущества использования микросхемы для усилителей звуковой частоты:
1. Очень большая мощность на выходе. Порядка 70 Вт, если нагрузка имеет сопротивление 4 Ом. В данном случае применяется обычная схема включения микросхемы.
2. Около 120 Вт при нагрузке 8 Ом (в мостовой схеме).
3. Очень низкий уровень посторонних шумов, искажения несущественные, воспроизводимые частоты лежат в диапазоне, полностью воспринимаемом человеческим ухом — от 20 Гц до 20 кГц.
4. Питание микросхемы может производиться от источника постоянного напряжения 10-40 В. Но есть небольшой недостаток — необходимо использовать двухполярный источник питания.
Стоит обратить внимание на одну особенность — коэффициент искажений при этом не превышает 1 %. На микросборке TDA7294 схема усилителя мощности настолько простая, что даже удивительно, как она позволяет получить такое качественное звучание.
Назначение выводов микросхемы

А теперь более подробно о том, какие выводы имеются у TDA7294. Первая ножка — это «сигнальная земля», соединяется с общим проводом всей конструкции. Выводы «2» и «3» — инвертирующий и неинвертирующий входы соответственно. «4» вывод также является «сигнальной землей», соединенной с общим проводом. Пятая ножка в усилителях звуковой частоты не используется. «6» ножка – это вольт-добавка, к ней подключается электролитический конденсатор. «7» и «8» выводы — плюс и минус питания входных каскадов соответственно. Ножка «9» — режим ожидания, используется в блоке управления.
Аналогично: «10» ножка – режим приглушения, также применяется при конструировании блока управления усилителя. «11» и «12» выводы не используются в конструкции усилителей звуковой частоты. С «14» вывода снимается выходной сигнал и подается на акустическую систему. «13» и «15» выводы микросхемы — это «+» и «–» для подключения питания выходного каскада. На микросхеме TDA7294 схема усилителя для сабвуфера ничем не отличается от предложенных в статье, дополняется она только фильтром низких частот, который соединяется со входом.
Особенности микросборки

При конструировании усилителя звуковой частоты нужно обращать внимание на одну особенность — минус питания, а это ножки «15» и «8», электрически связаны с корпусом микросхемы. Поэтому необходимо изолировать его от радиатора, который в любом случае будет использоваться в усилителе. Для этой цели необходимо использовать специальную термопрокладку. Если используется мостовая схема усилителя на TDA7294, обращайте внимание на вариант исполнения корпуса. Он может быть вертикального или горизонтального типа. Наиболее распространенным является вариант исполнения, обозначаемый как TDA7294V.
Защитные функции микросхемы TDA7294

В микросхеме предусмотрено несколько видов защиты, в частности, от перепада питающего напряжения. Если вдруг изменится напряжение питания, то микросхема уйдет в режим защиты, следовательно, не будет электрического повреждения. Выходной каскад также имеет защиту от перегрузок и короткого замыкания. Если корпус прибора нагревается до температуры 145 градусов, отключается звук. При достижении 150 градусов происходит переход в режим ожидания. Все выводы микросхемы TDA7294 защищены от электростатики.
Усилитель мощности
Просто, доступно каждому, а самое главное — дешево. Буквально за несколько часов вы можете собрать очень хороший усилитель звуковой частоты. Причем большую часть времени вы потратите на то, чтобы осуществить травление платы. Структура всего усилителя состоит из блоков питания и управления, а также 2-х каналов УНЧ. Старайтесь как можно меньше проводов использовать в конструкции усилителя. Придерживайтесь простых рекомендаций:
1. Обязательное условие — это подключение источника питания проводами к каждой плате УЗЧ.
2. Свяжите питающие провода в жгут. С помощью этого получится немного компенсировать магнитное поле, которое создается электрическим током. Для этого необходимо взять все три питающих провода — «общий», «минус» и «плюс», с небольшим натяжением сплести их в одну косичку.
3. Ни в коем случае не используйте в конструкции так называемые «земляные петли». Это случай, когда общий провод, соединяющий все блоки конструкции, замыкается в петлю. Провод массы необходимо подводить последовательно, начиная от входных регуляторов громкости, далее к плате УЗЧ, и заканчиваться должен на выходных разъемах. Крайне важно входные цепи подключать при помощи экранированных проводов в изоляции.

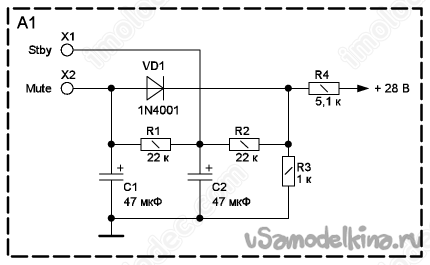

Блок управления режимами ожидания и приглушения

В этой микросхеме имеется режим ожидания и приглушения. Осуществлять управление функциями нужно при помощи выводов «9» и «10». Включение режима происходит в том случае, если на этих ножках микросхемы нет напряжения, либо оно менее полутора вольт. Чтобы включить режим, необходимо подать на ножки микросхемы напряжение, значение которого превосходит 3,5 В. Чтобы управление платами усилителя происходило одновременно, что актуально для схем, построенных по типу моста, собирается один блок управления для всех каскадов.
Когда усилитель включается, в блоке питания заряжаются все конденсаторы. В блоке управления также один конденсатор накапливает заряд. При накапливании максимально возможного заряда происходит отключение режима ожидания. Второй конденсатор, применяемый в блоке управления, отвечает за функционирование режима приглушения. Он заряжается немного позже, поэтому режим приглушения отключается вторым.
Мощный усилитель на TDA7294, собранный по схеме ИТУН — audiohobby.ru
Одним из первых мною был собран усилитель на TDA7294 по схеме предложенной производителем.
Вместе с тем, качество воспроизведения звука особенно в области высоких частот меня не очень устраивало. В сети интернет мое внимание привлекла статья LINCOR, размещенная на сайте datagor.ru. Восторженные отзывы автора о звучании УМЗЧ на TDA7294, собранного по схеме источника тока, управляемого напряжением (ИТУН), меня заинтриговали. В результате мной был собран УМЗЧ по следующей схеме.
Схема работает следующим образом. Сигнал со входа IN поступает через проходной конденсатор C1 на низкоомное плечо обратной связи R1 R3, которое вместе с конденсатором C2 образует ФНЧ, препятствующий проникновению наводок и ВЧ шумов в звуковой тракт. Вместе с резистором R4, входная цепь создает первый сегмент ООС, Ку которого равен 2.34. Далее, если бы не токовый датчик R7, коэффициент усиления второй цепи задавался бы отношением R5/R6 и равнялся бы 45.5. Итоговый Ку был бы около 100. Однако, токовый датчик в схеме все-таки есть, и его сигнал суммируясь с падением напряжения на R6, создает частичную ООС по току. При наших номиналах схемы Ку=15.5.
Характеристики усилителя при работе на нагрузку 4 Ома:
– Рабочий диапазон частот (Гц) – 20-20000;
– Напряжение питания (В) – ±30;
– Номинальное входное напряжение (В) – 0.6;
– Номинальная выходная мощность (Вт) – 73;
– Входное сопротивление (кОм) – 9.4;
– THD при 60Вт, не более (%) – 0.01.
Мы получили неприхотливый усилитель со звучанием, характерным для ИТУН–а, без паразитных призвуков, мощное и динамичное, однако усилитель остался устойчив, легче переносит комплексную нагрузку фильтров АС и, кроме того, задранный Ку ИТУН–а на резонансной частоте ГД в предлагаемой схеме проявляется в гораздо меньшей степени.
На печатной плате разведен параметрический стабилизатор на 12В, для питания сервисных цепей 9 и 10 TDA7294, представлен на рисунке.
В положении «Play!», усилитель находится в разблокированном состоянии и готов к работе ежесекундно. В положении «Mute» блокируются входные и выходные каскады микросхемы, а ее потребление снижается до минимальных дежурных токов. Емкости C11 C12 увеличены вдвое по сравнению со штатными для обеспечения большей задержки при включении и предотвращении щелчка в АС даже при длительном заряде конденсаторов блока питания.
Детали усилителя
Все резисторы, кроме R7 и R8, угольные или металлопленочные на 0.125–0.25Вт, типа С1-4, С2-23 или МЛТ–0.25. Резистор R7 – проволочный резистор на 5Вт. Рекомендуются белые SQP–резисторы в керамическом корпусе. R8 – резистор цепи Цобеля, угольный, проволочный или металлопленочный на 2Вт.
C1 – пленочный, максимально доступного качества, лавсановый или полипропиленовый. Удовлетворительный результат даст и К73–17 на 63В. C2 – керамический дисковый или любого другого типа, например К10–17Б. С3 – электролит максимально доступного качества на напряжение не менее 35 В, C4 C7, C8, C9 — пленочные типа К73–17 на 63 В. C5 C6 – электролитические на напряжение не менее 50 В. C11 C12 – любые электролитические на напряжение не менее 25 В. D1 – любой стабилитрон на 12…15 В мощностью не менее 0.5 Вт. Вместо микросхемы TDA7294 можно использовать TDA7296…7293. В случае использования TDA7296, TDA7295, TDA7293, необходимо откусить или отогнуть и не впаивать 5 ножку микросхемы.
Обе выходные клеммы усилителя «горячие», ни одна из них не заземлена, т.к. акустическая система также является звеном обратной связи. АС включается между [OUT+] и [OUT–].
Ниже представлена компоновка платы с видами со стороны элементов и проводников, созданная с помощью программы Sprint-Layout_6.0:
Размер платы – 55х50 мм.
В сети интернет также можно найти макет платы, спроектированоой в Sprint-Layout_4.0 от Lincor:
Размер платы – 65х55 мм.
Как показала практика, усилитель собранный по предложеннойLINCOR схеме действительно звучит значительно лучше, чем в стандартном включении микросхемы.
В архиве находится схема усилителя, а также указанные платы в формате программы Sprint-Layout, которые помогут желающим самостоятельно изготовить УМЗЧ на TDA7294T. Желаю успехов!
Мощный УНЧ на TDA7294 с защитой от перегрузки

TDA7294 схема усилителя мощности
Схема усилителя мощности на TDA7294, рекомендуемая производителем, не содержит дефицитных радиодеталей и не нуждается в наладке. Резисторы можно использовать металлоплёночные, мощностью 0,25 Ватт, конденсаторы на рабочее напряжение не менее 50 Вольт, С1 обязательно плёночный, например К73-17, диод КД522 или 1N4148. Коэффициент усиления микросхемы зависит от сопротивления резисторов R5,R8 и рассчитывается делением R8 на R5, при расчёте не рекомендуется устанавливать очень большое усиление (более 50), так как с его ростом увеличиваются искажения вносимые микросхемой и растут собственные шумы. Если Вам нужна функция отключения звука, то можно поставить выключатель в цепь резистора R2, соединяющую этот резистор с плюсовым проводом, и установить выключатель в удобное место на передней панели устройства.
Рисунок печатной платы для одного канала(Вид со стороны дорожек) :
Для работы этой схемы усилителя на TDA7294 от сети 220 Вольт, можно использовать готовый двухполярный блок питания, который способен выдержать нагрузку в 200 Ватт, в расчёте на 2 канала, при выходном напряжении ± 35 Вольт. При самостоятельном изготовлении блока, важно использовать трансформатор и диоды с запасом по мощности, чтобы при максимальной громкости не происходило просадки напряжения питания, также это касаемо и преобразователя, при использовании усилителя в автомобиле. Ещё очень важно обеспечить хорошее охлаждение микросхемы, можно использовать для этой цели пассивный радиатор большого размера или готовую систему охлаждения от компьютерного процессора, предварительно понизив обороты вентилятора, для обеспечения бесшумной работы.
Кроме того хотелось бы сказать, что у братьев Китайцев можно заказать набор для самостоятельной сборки такого усилителя
Есть там и собранный вариант

Так же есть набор для сборки стерео варианта
Собранный стерео вариант с термоблоком
Вариант стерео 2 по 200 Вт (оба канала в мостовом включении)
И наконец, вариант 2 по 50 Вт (стерео) в готовом корпусе и с БП
Еще записи по теме
Усилитель на TDA7294

Из достоинств TDA7294 можно отметить следующее:
Выходная мощность, при искажениях 0,3–0,8 %:
70 Вт для нагрузки сопротивлением 4 Ом, обычная схема;
120 Вт для нагрузки сопротивлением 8 Ом, мостовая схема;
функция приглушения Mute и функция режима ожидания Stand-By
низкий уровень шумов, малые искажения, диапазон частот 20–20000 Гц, широкий диапазон рабочих напряжений — ±10–40 В
Характеристики усилителя:
Питание — Двухполярное (от +-12 до +-40V)
F вых. — 20-20000 Hz
Р вых.max (пит.+-40V, Rн=8оМ) — 100W
Р вых.max (пит.+-35V, Rн=4оМ) — 100W
К-гарм (Рвых=0.7Рmax) — <0.1%
Uвх — 700mV
Пиковое значение выходного тока — 7А
Входное сопротивление 100 кОм


Список деталей:
Конденсаторы:
C1. Пленочный, 0,33–1 мкФ.
С2, С3. Электролитические, 100–470 мкФ 50 В.
С4, С5. Пленочные, 0,68 мкФ 63 В.
С6, С7. Электролитические, 1000 мкФ 50 В.
Резисторы:
R1. Переменный сдвоенный с линейной характеристикой.
R2–R4. Обычные маломощные.
Резистор R1 сдвоенный т.к. усилитель стерео. Сопротивление не более 50 кОм с линейной, а не логарифмической характеристикой для плавной регулировки громкости.
Микросхема TDA7294 обладает режимом ожидания Stand-By и режимом приглушения Mute. Управление этими функциями происходит через выводы 9 и 10 соответственно. Режимы будут включены пока на этих выводах напряжение отсутствует или оно меньше +1,5 В. Чтобы «разбудить» микросхему достаточно подать на выводы 9 и 10 напряжение больше +3,5 В.


Защита:
защита от перепадов напряжения питания;
защита выходного каскада от короткого замыкания или перегрузки;
тепловая защита. При нагреве микросхемы до 145 °С включается режим приглушения Mute, а при 150 °С включается режим ожидания Stand-By
защита выводов микросхемы от электростатических разрядов
Плата:
tda_7294.rar
[88.54 Kb] (скачиваний: 525)
Видео работы
% PDF-1.3 % 1 0 obj > поток конечный поток endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > / Parent 3 0 R / Contents [35 0 R] / Type / Page / Resources> / ProcSet [/ PDF / Text / ImageC] / Font >>> / MediaBox [0 0 595.27563 841.88977] / BleedBox [0 0 595.27563 841.88977] / Аннотации [39 0 R 40 0 R] >> endobj 35 0 объект > поток xK $ |
.TDA7293 / TDA7294 Моноканальная плата усилителя Печатная плата Пустая плата Плата усилителя | |
100% новый и высококачественный Характеристики:
Модель: TDA7293 / TDA7294
Источник питания: двойной переменный ток от 15 до 36 В (переменный ток требует выпрямления и фильтрации) или постоянного и отрицательного напряжения от 18 до 50 В. Рекомендуется двойной 35 В (обратите внимание, что это не двойной трансформатор на 35 В, это положительный и отрицательный 35 В постоянного тока. И рекомендуется удвоить тороидальный трансформатор 26 В / 200 Вт, после того, как напряжение выпрямления станет примерно двойным 35 В постоянного тока).
Напоминание: аккумулятор можно использовать! (Должна быть батарея последовательно).
Мощность трансформатора: мощность трансформатора источника питания не должна быть менее 200 Вт при использовании двух каналов. Мощность трансформатора питания не должна быть меньше 100 Вт в моно. Фильтр выпрямителя источника питания: сумма двух каналов не должна быть менее 40000 мкФ, выпрямительный мост предпочтительно 25А или более.
Выходная мощность: максимальная выходная мощность 85 Вт
Напряжение средней точки: менее 1 мВ
Нагрузка: это может способствовать продвижению крупногабаритных напольных колонок для домашнего использования.
Радиатор: В зависимости от напряжения питания блок питания имеет высокую тепловую мощность и большую выходную мощность.
Материал пластины: двухсторонняя плита из стекловолокна FR4, 2 ампера меди, синие чернила, двусторонняя олово.
Размеры: 3,5×5 см / 1,38×1,97 дюйма
Цвет: как показано
Количество: 1 шт.
Примечание: 1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия.Спасибо!
В комплект входит:
1 x печатная плата усилителя (без розничной упаковки)
TDA7293 / TDA7294 Моноканальный усилитель Плата Печатная Плата Голая Плата Плата Усилителя Горячие | |
Модель: TDA7293 / TDA7294
Источник питания: двойной переменный ток от 15 до 36 В (переменный ток требует выпрямления и фильтрации) или постоянный положительный и отрицательный от 18 до 50 В. Рекомендуется двойной 35 В (обратите внимание, что это не двойной трансформатор на 35 В, это положительный и отрицательный 35 В постоянного тока. И рекомендуется удвоить тороидальный трансформатор 26 В / 200 Вт, после того, как напряжение выпрямления станет примерно двойным 35 В постоянного тока).
Напоминание: аккумулятор можно использовать! (Должна быть батарея последовательно).
Мощность трансформатора: мощность трансформатора источника питания не должна быть менее 200 Вт при использовании двух каналов. Мощность трансформатора питания не должна быть меньше 100 Вт в моно. Фильтр выпрямителя источника питания: сумма двух каналов не должна быть менее 40000 мкФ, выпрямительный мост предпочтительно 25А или более.
Выходная мощность: максимальная выходная мощность 85 Вт
Среднее напряжение: менее 1 мВ
Нагрузка: он может способствовать продвижению крупногабаритных напольных колонок для домашнего использования.
Радиатор: В зависимости от напряжения питания источник питания имеет высокую тепловую мощность и большую выходную мощность.
Материал пластины: двухсторонняя плита из стекловолокна FR4, 2 ампера меди, синие чернила, двусторонняя олово.
Размеры: 3,5×5 см / 1,38×1,97 дюйма
Цвет: как показано
Количество: 1 шт.
Примечание: 1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2.Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!
Пакет включает в себя:
1 x плата усилителя на печатной плате (без розничной упаковки)
‘
.TDA7293 / TDA7294 Моноканальная плата усилителя Печатная плата Пустая плата Плата усилителя J11 19 Прямая поставка Высокое Качество | |
Модель: TDA7293 / TDA7294
Источник питания: двойной переменный ток от 15 до 36 В (переменный ток требует выпрямления и фильтрации) или постоянный положительный и отрицательный от 18 до 50 В. Рекомендуется двойной 35 В (обратите внимание, что это не двойной трансформатор на 35 В, это положительный и отрицательный 35 В постоянного тока. И рекомендуется удвоить тороидальный трансформатор 26 В / 200 Вт, после того, как напряжение выпрямления станет примерно двойным 35 В постоянного тока).
Напоминание: аккумулятор можно использовать! ( Должен быть аккумулятор из серии ).
Мощность трансформатора: мощность трансформатора источника питания не должна быть менее 200 Вт при использовании двух каналов. Мощность трансформатора питания не должна быть меньше 100 Вт в моно. Фильтр выпрямителя источника питания: сумма двух каналов не должна быть менее 40000 мкФ, выпрямительный мост предпочтительно 25А или более.
Выходная мощность: максимальная выходная мощность 85 Вт
Напряжение средней точки: менее 1 мВ
Нагрузка: это может способствовать продвижению крупногабаритных напольных колонок для домашнего использования.
Радиатор: В зависимости от напряжения питания блок питания имеет высокую тепловую мощность и большую выходную мощность.
Материал пластины: двухсторонняя плита из стекловолокна FR4, 2 ампера меди, синие чернила, двусторонняя олово.
Размеры: 3,5×5 см / 1,38×1,97 дюйма
Цвет: как показано
Количество: 1 шт.
Примечание: 1. возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. Из-за разницы между мониторами изображение может не отражать реальный цвет изделия.Спасибо!
В комплект входит:
1 x печатная плата усилителя (без розничной упаковки)
