Как сделать мощный усилитель на микросхеме TDA7294. Какие преимущества у мостовой схемы включения. Какие характеристики имеет усилитель на TDA7294. Как правильно выбрать печатную плату и радиатор. На что обратить внимание при сборке.

Преимущества усилителя на TDA7294

Усилитель на микросхеме TDA7294 имеет ряд преимуществ:

• Простота схемы — для сборки требуется минимум внешних компонентов
• Высокая выходная мощность — до 100 Вт на нагрузке 4 Ом
• Низкий уровень искажений — менее 0,1% при номинальной мощности
• Встроенная тепловая защита и защита от короткого замыкания
• Широкий диапазон питающих напряжений — от ±10В до ±40В
• Доступность компонентов и невысокая стоимость

Благодаря этим качествам TDA7294 является отличным выбором для построения мощного и качественного усилителя звука.

Мостовая схема включения TDA7294

Мостовое включение позволяет получить большую выходную мощность от пары микросхем TDA7294. При этом достигаются следующие преимущества:

• Удвоение выходной мощности — до 170-180 Вт на 8 Ом
• Увеличение размаха выходного напряжения в 2 раза
• Снижение коэффициента нелинейных искажений
• Улучшение динамических характеристик

Для реализации мостовой схемы необходимо использовать две микросхемы TDA7294, включенные по мостовой схеме. При этом одна микросхема работает в фазе, а вторая в противофазе.

Характеристики усилителя на TDA7294

Основные характеристики усилителя на TDA7294 в мостовом включении:

• Выходная мощность: до 180 Вт на нагрузке 8 Ом
• Коэффициент нелинейных искажений: менее 0,1%
• Диапазон воспроизводимых частот: 20 Гц — 20 кГц
• Напряжение питания: ±30-35 В
• Входная чувствительность: 750 мВ
• Отношение сигнал/шум: более 100 дБ

Как можно видеть, усилитель обеспечивает высокую мощность при низком уровне искажений, что позволяет использовать его в качественных аудиосистемах.

Выбор печатной платы

При выборе печатной платы для усилителя на TDA7294 следует обратить внимание на следующие моменты:

• Разводка платы должна быть оптимизирована для мостовой схемы включения
• Силовые дорожки питания и выхода на динамики должны быть достаточной ширины
• Желательно наличие сплошной земляной плоскости
• Размеры платы должны соответствовать выбранному корпусу усилителя
• Должны быть предусмотрены отверстия для крепления радиатора

Рекомендуется использовать готовые проверенные платы от известных производителей или разработать собственный дизайн с учетом всех требований.

Особенности сборки усилителя

При сборке усилителя на TDA7294 необходимо учитывать следующие моменты:

• Использовать качественные компоненты с соответствующими номиналами
• Обеспечить надежный теплоотвод для микросхем с помощью массивного радиатора
• Применять термопасту для улучшения теплопередачи между микросхемами и радиатором
• Тщательно пропаять все соединения, особенно силовые цепи
• Использовать провода достаточного сечения для подключения питания и динамиков
• Экранировать входные цепи для защиты от наводок

При соблюдении этих рекомендаций можно собрать надежно работающий и качественно звучащий усилитель на TDA7294.

Какой радиатор нужен для TDA7294?

Важным элементом усилителя на TDA7294 является радиатор для отвода тепла от микросхем. При выборе радиатора следует учитывать:

• Тепловое сопротивление радиатора должно быть не более 1-1,5°C/Вт
• Площадь радиатора — не менее 400-500 кв.см для двух микросхем
• Толщина основания — не менее 5-6 мм для равномерного распределения тепла
• Наличие ребер или штыревой конструкции для лучшего теплоотвода
• Возможность установки вентилятора для принудительного охлаждения

Рекомендуется использовать алюминиевый радиатор с анодированным покрытием. При недостаточном теплоотводе микросхемы будут перегреваться, что приведет к срабатыванию защиты или выходу из строя.

Настройка и проверка усилителя

После сборки усилителя на TDA7294 необходимо выполнить его настройку и проверку:

1. Проверить правильность монтажа и отсутствие замыканий
2. Подать питание и убедиться в отсутствии постоянного напряжения на выходе
3. Подключить источник сигнала и нагрузку, проверить работу на малой мощности
4. Постепенно увеличивая громкость, убедиться в отсутствии искажений
5. Измерить выходную мощность и коэффициент нелинейных искажений
6. Проверить тепловой режим работы микросхем при длительной нагрузке

При возникновении проблем необходимо тщательно проверить монтаж и номиналы компонентов. Правильно собранный усилитель должен работать без настройки.

Усилитель на микросхеме TDA7294, типовая и мостовая схема включения | leomus.ru

Печатная плата усилителя TDA7294 на радиаторе

Каждый второй радиолюбитель начинал свой путь в строительстве усилителей с популярных микросхем TDA. Мой первый микросхемный УМЗЧ был на маломощной TDA2030, которая с треском разлетелась в самодельном деревянном корпусе, поскольку на тот момент я не знал, что такое двуполярный источник питания, и запитал её от однополярного. Вторая заигравшая микросхема не удовлетворила громкостью звука. Усилок был выполнен в моноварианте и предназначался вроде как для отдельной колонки типа сабвуфера. После множества перебранных вариантов транзисторных схем я понял, что собрать и настроить усилитель на дискретных элементах будет весьма непросто. Вскоре наставник Валерий принес на ксерокопированных листах «мощный и простой усилитель на TDA7294», сказав, что играть будет нормально и в настройке не нуждается. Главное, мощный трансформатор и большие банки электролитов в блоке питания. Такова предыстория.

Сколько уже написано переписано про эту микросхему. Настала пора вставить свои пять копеек в эту долгоиграющую историю. На мой нынешний взгляд, когда приходилось слушать достойные транзисторные аппараты, ламповые двухтакты и однотакты, данный Power Amplifier вполне нормальный вариант для прослушивания музыки через десктопный компьютер, моноблок и ноутбук. Хорошая звуковая карта в данном случае заметно прибавляет в качестве звука по сравнению со встроенным Realtek’ом, который также неплохо шагнул вперед по сравнению с нулевыми годами. Плюс качественная напольная или полочная акустика – и такой комплект вполне удовлетворит среднестатистического пользователя без аудиофильских наклонностей. Впрочем, есть и такие, кто подключает ламповые усилки и преампы для наушников к выходу звуковой карты. Мне кажется, это кощунство. Все-таки лампа подразумевает CD или виниловый проигрыватель как источник звука. Может быть, FLAC и WAV файлы через компьютер ничем не отличаются, я таких слуховых экспериментов не проводил. И рассуждаю с эстетической точки зрения: ламповый аппарат классно смотрится в одной стойке с CD-проигрывателем, фонокорректором и преампом. Все по философии звука.

Мостовая схема включения TDA7294

Осенью 2002 года я собрал мостовую схему включения TDA7294 в корпусе из дюралюминия с габаритными размерами 419 х 175 х 120 мм. К боковым радиаторам прикрутил микорсхемы, провода от которых шли на печатную плату у задней стенки корпуса. Из-за обилия проводов тот первый вариант шумел весьма ощутимо.

В блоке питания применен силовой трансформатор на Ш-образных пластинах мощностью 100 Ватт. Вторичные обмотки намотаны проводом диаметром 1,1 мм. Число витков вторичной обмотки — 160, с выводом от 80-го, который соединяется с общим проводом усилителя. Блок питания нестабилизированный, двуполярный.

После выпрямления диодным мостом, образованным из четырех диодов Д202Н, напряжение подается на сглаживающие пульсации конденсаторы емкостью 22000mF / 46V (KEA-II-10) и подается на основную плату. Напряжение питания микросхем +/-32В (16В в каждой половинке) при маленькой громкости (Рвых=4Вт) и опускается до +/-27В при большой громкости (Рвых=15Вт и больше).

Типовая схема включения TDA7294

В 2010 году я решил модернизировать сиё творение. Развел новую печатную плату, микросхемы запаял ногами в плату без всяких проводов, применил конденсаторы КМ, дополнительные электролиты в питании, зашунтированные пленочными кондерами, добавил диоды в плюсовой и минусовой ветке питания для дополнительной страховки. И вообще сделал все по типовой схеме включения без всяких выкрутасов. Режим Stand-by делать не стал, поскольку при RC-цепи в первичной обмотке транса включение и выключение происходит без всяких щелчков и тресков. Микросхемы инсталлировал на радиатор от катушечного магнитофона «Сатурн», предварительно смазав их тонким слоев теплопроводящей пасты КПТ-8. Поскольку корпус микросхемы соединен с минусовым проводом питания, он должен быть изолирован от радиатора фторопластовой пленкой.

Такой вариант вполне подходит для просмотра фильмов и прослушивания музыки через всевозможные онлайн-сервисы.

Технические характеристики усилителя TDA7294, типовая схема включения

• входное сопротивление — 22 кОм;
• входное напряжение — 750 мВ;
• номинальная выходная мощность при нагрузке 4 Ом — 50 Вт (на канал)
• коэффициент гармоник при полной выходной мощности — 0,5%
• диапазон воспроизводимых частот — 20…20000 Гц

Характеристики микросхемы TDA7294

Несмотря на заявленные производителем и везде встречающиеся в описаниях 70 Вт на 4 Ома, по ощущениям она играет примерно на 15-20 Вт настоящей реальной транзисторной мощности. Двухтакт на 6п14п играет громче и объемнее этой TDA-шки, а по документации указано 12 Вт. Лично для меня понятие мощности очень относительное, тем более на всякой модной акустике из DNS, М-Видео и им подобных. По формуле расчета мощности усилителя (внизу) с напряжением питания 27 В и сопротивлением нагрузки 8 Ом получается цифра в 23 Ватта. Это намного ближе к истине.

Формула расчета мощности усилителя

Нагружен данный девайс на двухполосные полочники омской компании “Acoustic Lab” с динамиками Ciare. Подаю сигнал со звуковой карты Creative Sound Blaster X-FI Surround, в эквалайзере которой подбавлена частота 62 Гц на 3,4 дб, и частота 125 Гц на 4,8 дб. Больше никаких эффектов не использую, карта работает в режиме 2.1.

Этот аппарат с лихвой озвучивает комнату 3.6 на 3 метра, запаса мощности более чем предостаточно. Поэтому иногда распространяющиеся мысли в моей голове относительно сборки транзисторного усилителя натыкаются на справедливый вопрос: а нужен ли он мне?

Дата публикации: 25.08.2019

Мостовой усилитель на TDA7294 (039)(коробка)

Описание Мостовой усилитель на TDA7294 (039)(коробка)

Начинающим      Мостовой усилитель мощности на TDA7294.              (039)

      Из деталей данного набора вы сможете собрать высококачественный усилитель мощности низкой частоты с максимальной мощностью выхода до 180W при питании от двуполярного источника  напряжением +/- 35 вольт на нагрузке (динамике, колонках) сопротивлением 8 Ом. Данный усилитель имеет низкий уровень шумов, малые гармонические искажения, защиту от перегрева и

короткого замыкания.

Мостовое включение

удваивает размах выходного

напряжения и выходную

мощность. При номинальном

напряжении питания +/- 25В

выходная мощность на Rн=8ом будет составлять 125

ватт, ток потребления до 6А.

Fвоспр.=6,5Гц — 200КГц.

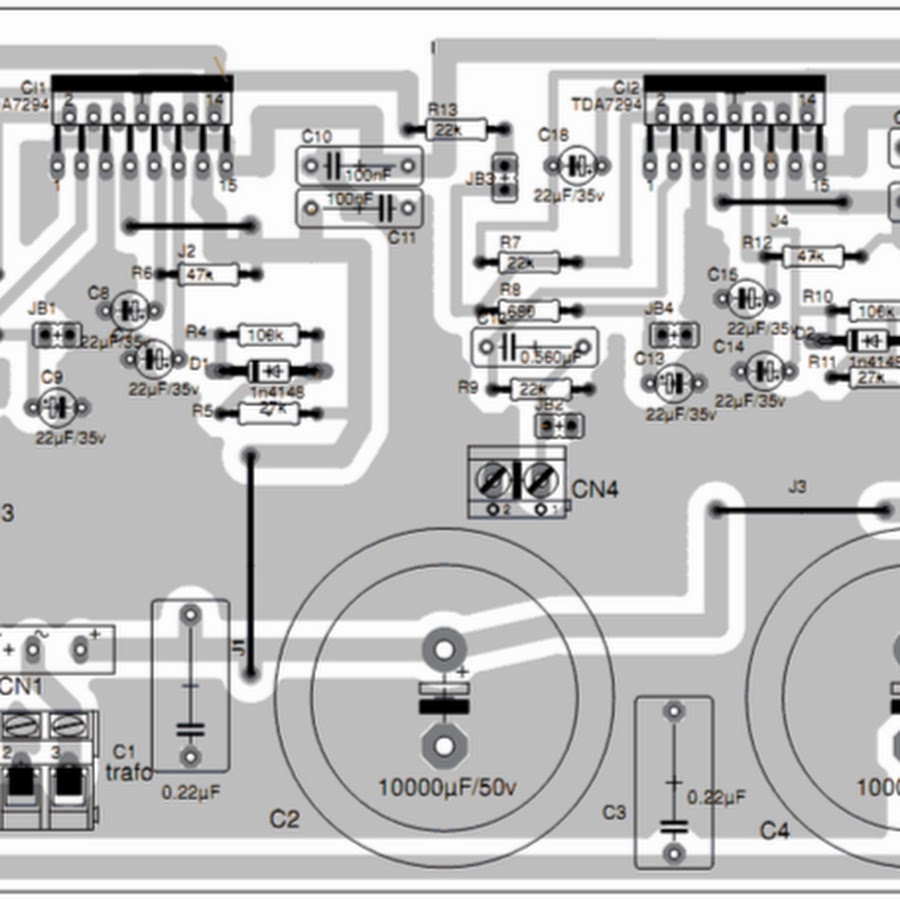

       Ниже  показано размещение деталей на печатной плате. Кроме деталей необходимо установить 7 перемычек, показанных на схеме расположения элементов. Применяемая микросхема имеет возможность дистанционного управления включением. При размыкании контакта S1 усилитель переходит в дежурный режим. Если вы не собираетесь использовать данную функцию, тогда вместо выключателя S1 можно поставить перемычку. При установке радиатора необходимо нанести на место соприкосновения микросхемы с радиатором теплопроводную пасту КПТ-8. Необходимо помнить, что провода к динамикам не должны соприкасаться с общим проводом. Это относится и к радиаторам микросхем. Радиаторы категорически не должны касаться общего провода (массы) и друг друга!  Питается усилитель от нестабилизированного источника напряжением 2х20-25 вольт. В приложении показаны варианты  схем источников питания. При желании можно закрепить микросхему на радиатор через изолирующую прокладку. В этом случае радиаторы можно соединять между собой и с общим проводом.

Содержание 039:

1.  Микросхема TDA7294 (2 шт.),                                                                       Крепление микросхемы

2.  Печатная плата,                                                                                                к радиатору через

3.  Радиаторы охлаждения (2 шт.),                                                                      изолирующую прокладку

4.  Винт М3,                                                                                                           и изолирующую втулку.

5.  Паста теплопроводящая КПТ-8,

6.  Диод 1N4148,

7.  Резисторы:

     R1, R7, R8, R10, R12 – 22k,

     R2, R5 – 10k,

     R3, R6 – 30k,

     R4 – 20k,

     R9, R11 – 680 Ом,

8.  Конденсаторы:

     С1, С4 – 1,5Мкф (2 шт),

     С2, С3, С5, С6 – 22Мкф 50В (4 шт.),                                      1                              15

     С7, С8, С11, С13 – 0,1МкФ (4 шт.),                                        Цоколёвка TDA7294

     С9, С10, С12, С14 – 470МкФ 50В (4 шт.),

9.  Набор монтажных проводов,

10. Схема и описание.

Не стандартный усилитель мощности на микросхеме TDA7293 и TDA7294

набор УМ TDA7293 и УМ TDA7294 — принципиальная схема, чертеж печатной платы, описание

        Непрерывные эксперименты и поиски новых схемных решений позволили создать весьма универсальный высококачественный усилитель мощности на базе уже «приевшейся» микросхемы. Отличием от всех остальных схемных реализаций данный вариант усилителя позволяет использовать как неинвертирующее включение, так и инвертирующее. Кроме этого в усилитель введен регулятор, который позволяет плавно переходить из типового режима работы в режим источника тока управляемого напряжением (ИТУН) т.е. максимально согласовать усилитель с акустической системой и получить совершенно новый, более качественный звук.

    Широкий диапазон питающих напряжений делает возможным построение усилителя мощностью от 20 до 100 Вт, причем при мощностях до 50 Вт у микросхемы TDA7294 коф. нелинейных искажения не превышает 0,05%, что позволяет отнести усилитель на базе этих имс к разряду Hi-Fi. Принципиальная схема приведена на рисунке 1.

Рисунок 1.

Техническе характеристики усилителя мощности на микросхеме:
	TDA7294	TDA7293
Напряжение питания	±10…±40 В	±12…±50В
Макс. выходная мощность на нагрузку 4 Ома при THD 0,5%	70 Вт (±27В)	80 Вт (±29В)
Макс. выходная мощность на нагрузку 4 Ома при THD 10%	100 Вт (±29В)	110 Вт (±30В)
Макс. выходная мощность на нагрузку 8 Ома при THD 0,5%	70 Вт (±35В)	80 Вт (±37В)
Макс. выходная мощность на нагрузку 8 Ома при THD 10%	100 Вт (±38В)	140 Вт (±45В)
THD при Pвых от 0,1 до 50 Вт в диапазоне 20…15000Гц	<0,1%	<0,1%
Скорость нарастания выходного напряжения	10 В/мкС	15 В/мкС
Сопротивление входа не менее	100 кОм	100 кОм

Принципиальная схема схема включения усилителя мощности на м/с TDA7293 TDA7294 чертеж печатной платы прямое включение инверсное включение ИТУН источник тока управляемый напряжением характеристики усилителя на микросхеме TDA7293 TDA7294 описание УМЗЧ TDA7293. pdf TDA7294.pdf

    Как видно из характеристик усилители на TDA7294 TDA7293 очень универсалmны и могут с успехом использоваться в любых усилителях мощности, где требуются хорошие характеристики УМЗЧ.
    Варианты включения приведены на рисунках 2…7. Обратите внимание на положение движка подстроечного резистора и наличие-отсутствие перемычки в правой части платы (чуть ниже середины).

Рисунок 2 — типовое не инвертирующее включение усилителя мощности.

Рисунок 3 — типовое инвертирующее включение усилителя мощности

Рисунок 4 — не инвертирующее включение с возможностью плавного перехода из типового режима
работы в режим ИТУН

Рисунок 5 — инвертирующее включение TDA 7293 с возможностью плавного перехода из
типового режима работы в режим ИТУН

    Практическая польза режима ИТУН очевидна — это источник тока, управляемый напряжением. Другими словами динамическая головка принимает участиве в формировании обратной связи усилителя, что значительно увеличивает качество звучания. Используя усилитель на TDA7293 в режиме ИТУН получается значительно перевесить отношение ЦЕНА-КАЧЕСТВО в пользу качества. Однако эта система не лишена недостатков — режим ИТУН рассчитан на работу с широкополосными динамическими головками. Если АС содержит две полосы, причем НЧ динамик не имеет дросселя в фильтре, то ИТУН работает боле-менее корректно. А вот при работе на трехполосную акустику TDA7293 в режим ИТУН переводить не следует — влияние большого количества установленный в АС конденсаторов и индуктивностей сильно усложняет правильную оценку реально протекающего через АС тока и в результате появляются сильные искажения сигнала.
    Однако ни кто не запрещает переводить данный усилитель мощности в комбирежим — при работе в типовом режиме вращение подстроечного резистора добавлять влияние на ООС напряжения падения на токоизмерительном резисторе, добиваясь оптимального звучания и согласования TDA7293 и акустической системы.

Рисунок 6 — мостовая схема включения двух усилителей мощности

Рисунок 7 — схема параллельного включения двух усилителей мощности (только для УМ7293)

Рисунок 8 — внешний вид усилителя мощности на микросхеме TDA7293 (TDA7294)

    Остается лишь добавить, что есть некотрые доброходы, утверждающие, что микросхемы TDA 7294 в мост дают 200 Вт на 4 Ома или что TDA7294 может работать в параллельном включении. Подобная информация не имеет ничего общего с микросхемой TDA7294, поскольку такие мощности (200Вт) просто выведут микросхему из строя из за теплового пробоя, поскольку кристал просто не успеет отдать тепло даже на фланец микросхемы. Ну а попутать TDA7294 c TDA7293 конечно можно, но абсолютно не нужно, поскольку они хоть и стоят в одном технологическом ряду, но имеют ОЧЕНЬ сильные отличия. Если у кого возникли сомнения по вповоду написанного, то милости просим ознакомится с даташником на обе микросхемы и сделать поправочку на результаты многочисленых опытов.
    На рисунке 8 приведен внешний вид усилителя на микросхемах TDA7293 и TDA7294.

    PS Бесконечные баталии на тему какая из микросхем лучше (TDA7294 или LM3886) пока ни чем не закончились, на вкус и цвет — товарищей нет…

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Вступление.

Эти статьи предназначены для начинающих радиолюбителей.
Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).
Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона. Все это фигня и называется словом — «болезнь». Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей магнитолы, акустики, усилителя, то вот Вам и счастье. Теперь осталось только сделать усилитель и блок питания к нему (преобразователь напряжения).

Усилитель для сабвуфера на TDA7294 (мостовая схема).

Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку под свой корпус. Не зацикливайтесь на поисках идеальной платы. Берите ту, которая устраивает Вас по конструкции и размерам. Работать будут практически любые платы, в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке, но если это не так, то не факт, что схема не будет работать или возбуждаться. На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а соединены последовательно. Все работает без проблем. Если вы впервые собираете такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под себя и под свои детали. Типовая схема включения не критична к применяемым деталям и при правильном монтаже начинает работать сразу. Конденсаторы по питанию не обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой (оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм (теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени. Еще одна прописная истина — микросхемы на радиатор только через изоляционные прокладки и желательно термопаста.
Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто будет ее повторять, то пропаяйте дорожки питания и выход на динамик. Печатка делалась программой TraxMaker. Файл здесь.
Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует. У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько микросхем). Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало нормально. Файл печатки здесь. Переменники используйте хорошие иначе не миновать треска в динамике.
Конструкция корпуса у каждого своя, я делал по старой проверенной технологии из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус получается крепкий и красивый. Покрашен антигравием. Разъем под питание и динамик самодельный, использовал часть мощного реле. Усилитель представляет собой законченную конструкцию. При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).

усилитель	кроссовер



усилитель	усилитель	кроссовер	кроссовер



PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и Вам предется все покупать, то это будет представлять определенную сумму денег. Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный усилитель идеально подходит для начального уровня.

Вопросы в гостевую.









Лучший усилитель на микросхеме tda

Автор На чтение 18 мин. Опубликовано 12.12.2019

Общение, наука и творчество

Озадачился — а не сделать ли компактный усилок. Благо китайцы предлагают великое множество готовых и полуготовых решений. Более менее понятные характеристики это: номинальная мощность и класс усилителя. Если с мощностью более-менее понятно (для колонок нужно от 15 и выше), то «класс»-то какой мне нужен?

Про сами классы нашел дельную информацию.
А конкретно:

• Класс А. Усилители этого класса обладают низкой эффективностью, но дают очень «чистый» сигнал. Большинство усилителей класса А имеют К.П.Д. равным 20-30%.
• Класс В. Эффективность усилителя этого класса почти в два раза выше эффективности усилителя класса А.
• Класс С. Усилители этого класса имеют К.П.Д. равным почти 75%, что делает их очень эффективными, но с увеличением К.П.Д. резко увеличиваются искажения.
• Класс АВ. Большинство Hi-Fi усилителей принадлежат именно этому промежуточному классу. Они вобрали в себя возможности усилителей класса А — относительно «чистый сигнал» при относительно неплохой эффективности (немного ниже чем в классе В).
• Класс D. Это самый современный класс усилителей, применяющие цифровую обработку сигнала.

Стало всё более понятней. Либо AB либо D.
В итоге пока выделили всего несколько вариантов микросхем, на базе которых есть смысл выбрать усилитель:
TPA3116: Усилитель класса D,
TDA7498: Усилитель класса D,
TDA7294: Усилитель класса AB,

Ну, а сравнивая мощности пришел к выводу. что не зря так популярна микросхема TDA7498.
По идее она мне и нужна. Хорошая мощность, хорошая энергоэффективность, хорошее качество в рабочих диапазонах.
Остался вопрос с питанием. Рабочее напряжение TDA7498 14-39 В. Это несколько выше легкодоступного в 12 В.

Мощность указанна, конечно, предельная.

Если ориентироваться на доступность питания, то неплохо выглядит вариант конкурирующего предприятия TPA3116.
Эта микросхема питается 4,5-26 В.
Если брать комплектом с регулятором громкости и тона LM1036, который питается 9-16 В, то 12 хватит им обоим.

Поэтому, на данный момент присматриваюсь к связке

Плата усилителя очень похожа на улучшенную энтузиастами и скопированную китайскими умельцами.
Выглядит, конечно, модно.

Вступление

И это реально! Усилитель, несмотря на относительную простоту, обеспечивает довольно высокие параметры. Вообще-то, по правде говоря, у «микросхемных» усилителей есть ряд ограничений, поэтому усилители на «рассыпухе» могут обеспечить более высокие показатели. В защиту микросхемы (а иначе почему я и сам ее использую, и другим рекомендую?) можно сказать:

• схема очень простая
• и очень дешевая
• и практически не нуждается в наладке
• и собрать ее можно за один вечер
• а качество превосходит многие усилители 70-х . 80-х годов, и вполне достаточно для большинства применений (да и современные системы до 300 долларов могут ей уступить)
• таким образом, усилитель подойдет и начинающему, и опытному радиолюбителю (мне, например, как-то понадобился многоканальный усилитель проверить одну идейку. Угадайте, как я поступил?).

В любом случае, плохо сделаный и неправильно настроенный усилитель на «рассыпухе» будет звучать хуже микросхемного. А наша задача – сделать очень хороший усилитель. Надо отметить, что звучание усилителя очень хорошее (если его правильно сделать и правильно питать), есть информация, что какая-то фирма выпускала Hi-End усилители на микросхеме TDA7294! И наш усилитель ничуть не хуже.

Основные параметры

Я специально проведу замеры параметров микросхемы и опубликую отдельно (Работа усилителя на микросхеме TDA7293 (TDA7294) на «трудную» нагрузку). Здесь же скажу, что микросхема устойчиво работала на активную нагрузку 2. 24 ома, на активное сопротивление 4 ома плюс либо емкость

15 мкФ, либо индуктивность

1,5 мГн. Причем на емкостной и индуктивной нагрузках (не таких сильных, как описано выше) искажения оставались малыми. Нужно отметить, что величина искажений сильно зависит от источника питания, особенно на емкостной нагрузке.

Схема

Схема этого усилителя – это практически повторение схемы включения, предлагаемой производителем. И это неслучайно – уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы. Вот она, схема:

Признаюсь сразу – никаких 80-ти ватт (и тем более 100 Вт) от нее не получишь. Реально 40-60, но зато это будут честные долговременные ваты. В кратковременном импульсе можно получить гораздо больше, но это уже будет РМРО мощность, кстати, тоже честная (80-120 Вт). В «китайских» ватах это будет несколько тысяч, если кого интересует. Тысяч пять. Тут все сильно зависит от источника питания, и позже, я напишу, как увеличить мощность, при этом улучшив еще и качество звучания. Следите за рекламой!

Описание схемы

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя – ХХI век – это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально – я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз – его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости

10 кОм, больше – лучше, но нарушится закон регулирования).

Далее цепочка R2C2 выполняет прямо противоположную функцию – не пропускает на вход частоты ниже 7 Гц. Если для вас это слишком низко, емкость С2 можно уменьшить. Если сильно увлечься снижением емкости, можно остаться совсем без низких. Для полного звукового диапазона С2 должно быть не менее 0,33 мкф. И помните, что у конденсаторов разброс емкостей довольно большой, поэтому если написано 0,47 мкф, то запросто может оказаться, что там 0,3! И еще. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому ее лучше выбирать пониже:

С2[мкФ] = 1000 / ( 6,28 * Fmin[Гц] * R2[кОм])

Резистор R2 задает входное сопротивление усилителя. Его величина несколько больше, чем по даташиту, но это и лучше – слишком низкое входное сопротивление может «не понравиться» источнику сигнала. Учтите, что если перед усилителем включен регулятор громкости, то его сопротивление должно быть раза в 4 меньше, чем R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в диапазоне 33. 68 кОм (большее сопротивление снизит помехоустойчивость).

Схема включения усилителя – неинвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ку = R4 / R3 + 1 = 28,5 раза = 29 дБ

Это почти равно оптимальному значению 30 дБ. Менять коэффициент усиления можно, изменяя резистор R3. Учтите, что делать Ку меньше 20 нельзя – микросхема может самовозбуждаться. Больше 60 его также делать не стОит – глубина ООС уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольт выходная мощность на нагрузке 4 ома равна 50 Вт. Если чувствительности усилителя не хватает, то лучше использовать предварительный усилитель.

Значения сопротивлений несколько больше, чем рекомендовано производителем. Это во-первых, увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно чтобы R4 было равно R2). Во-вторых, улучшает условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное влияние С4. Об этом поподробнее. Конденсатор С3 последовательно с R3 создает 100%-ю ООС по постоянному току (так как сопротивление постоянному току у него бесконечность, и Ку получается равным единице). Чтобы влияние С3 на усиление низких частот было минимально, его емкость должна быть довольно большой. Частота, на которой влияние С3 становится заметной равна:

f [Гц] = 1000 / (6,28 * R3 [кОм] * С3 [мкФ] ) = 1,3 Гц

Эта частота и должна быть очень низкая. Дело в том, что С3 – электролитический полярный, а на него подается переменное напряжение и ток, что для него очень плохо. Поэтому чем меньше значение этого напряжения, тем меньше искажения, вносимые С3. С этой же целью его максимально допустимое напряжение выбирается довольно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, чтобы частота среза цепи R3С3 была намного ниже, чем входной цепи R2С2. Ведь когда проявляется влияние С3 из-за роста его сопротивления, то и напряжеине на нем увеличивается (выходное напряжение услителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если же на этих частотах выходное напряжение падает (из-за падения входного напряжения), то и напряжение на С3 не растет. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу однозначно сказать, улучшится от этого звук, или ухудшится: неполярный конденсатор это «два в одном» полярных, включенных встречно.

Конденсатор С4 шунтирует С3 на высоких частотах: у электролитов есть еще один недостаток (на самом деле недостатков много, это расплата за высокую удельную емкость) – они плохо работают на частотах выше 5-7 кГц (дорогие лучше, например Black Gate, ценой 7-12 евро за штуку неплохо работает и на 20 кГц). Пленочный конденсатор С4 «берет высокие частоты на себя», тем самым снижая искажения, вносимые на них конденсатором С3. Чем больше емкость С4 – тем лучше. А его максимальное рабочее напряжение может быть сравнительно небольшим.

Цепь С7R9 увеличивает устойчивость усилителя. В принципе усилитель очень устойчив, и без нее можно обойтись, но мне попадались экземпляры микросхем, которые без этой цепи работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже, чем напряжение питания.

Конденсаторы С8 и С9 осуществляют так называемую вольтодобавку. Через них часть выходного напряжения поступает обратно в предоконечный каскад и складывается в напряжением питания. В результате напряжение питания внутри микросхемы оказывается выше, чем напряжение источника питания. Это нужно потому, что выходные транзисторы обеспечивают выходное напряжение вольт на 5 меньше, чем напряжение на их входах. Таким образом, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов напряжение 30 вольт, а где его взять? Вот и берем его с выхода. Без цепи вольтодобавки выходное напряжение микросхемы было бы вольт на 10 меньше, чем напряжение питания, а с этой цепью всего на 2-4. Пленочный конденсатор С9 берет работу на себя на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

Резисторы R5-R8, конденсаторы С5, С6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания (см. Режимы Mute и StandBy в микросхеме TDA7294/TDA7293). Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда все отлично работает и при «неправильной» их последовательности , так что такое управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 фильтруют питание. Их использование обязательно – даже с самым наилучшим источником питания сопротивления и индуктивности соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Уменьшать емкости не стОит. Минимум 470 мкФ для электролитов и 1 мкФ для пленочных. При установке на плату необходимо, чтобы выводы были максимально короткими и хорошо пропаяны – не жалейте припоя. Все эти конденсаторы должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. «На пальцах» его назначение можно объяснить так. С выхода усилителя через нагрузку на землю протекает большой ток. Может так случиться, что этот ток, протекая по «земляному» проводнику, протечет и через тот участок, по которому течет входной ток (от источника сигнала, через вход усилителя, и далее обратно к источнику по «земле»). Если бы сопротивление проводников было нулевым, то и ничего страшного. Но сопротивление хоть и маленькое, но не нулевое, поэтому на сопротивлении «земляного» провода будет появляться напряжение (закон Ома: U=I*R), которое сложится со входным. Таким образом выходной сигнал усилителя попадет на вход, причем эта обратная связь ничего хорошего не принесет, только всякую гадость. Сопротивление резистора R10 хоть и мало (оптимальное значение 1. 5 Ом), но намного больше, чем сопротивление земляного проводника, и через него (резистор) во входную цепь попадет в сотни раз меньший ток, чем без него.

В принципе, при хорошей разводке платы (а она у меня хорошая) этого не произойдет, но с другой стороны, что-то подобное может случиться в «макромасштабе» по цепи источник_сигнала-усилитель-нагрузка. Резистор поможет и в этом случае. Впрочем, его можно вполне заменить перемычкой – он использован исходя из принципа «лучше перебдеть, чем недобдеть».

Источник питания

Усилитель питается двухполярным напряжением (т.е. это два одинаковых источника, соединенных последовательно, а их общая точка подключена к земле).

Минимальное напряжение питания по даташиту +- 10 вольт. Я лично пробовал питать от +-14 вольт – микросхема работает, но стОит ли так делать? Ведь выходная мощность получается мизерной! Максимальное напряжение питания зависит от сопротивления нагрузки (это напряжение каждого плеча источника):

Усилитель мощности НЧ на TDA7294

Статья посвящается любителям громкой и качественной музыки. TDA7294 (TDA7293) – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук. Простая схема, мало добавочных элементов делает схему доступной для изготовления любому радиолюбителю. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается.

• высокая выходная мощность,
• широкий диапазон напряжения питания,
• низкий процент гармонических искажений,
• «мягкий» звук,
• мало «навесных» деталей,
• невысокая стоимость.

Применять можно в радиолюбительских аудиоустройствах, при доработке усилителей, акустических систем, устройств аудиотехники и т.д.

На рисунке ниже показана типовая принципиальная схема усилителя мощности для одного канала.

Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 выв. микросхемы) и инверсионным входом (выв. 2 микросхемы). Прямой сигнал поступает на вход (выв. 3 микросхемы). Цепь состоит из резисторов R1 и конденсатора С1. Изменяя значения сопротивлений R1 можно подстроить чувствительность усилителя под параметры предварительного усилителя.

Структурная схема усилителя на TDA 7294

Технические характеристики микросхемы TDA7294

Напряжение питания	7,5 — 40 вольт
Номинальное напряжение питания	30 вольт
Максимальная выходная мощность на нагрузке 4 Ом (пит +/-30В)	100 Ватт
Максимальная выходная мощность на нагрузке 8 Ом(пит +/-37В)	100 Ватт
Входное сопротивление	22 кОм
Чувствительность	750 мВ
Коэф.гармонических искажений, при мощности 60 ватт	не более 0,5%
Частотный диапазон	40Гц — 20кГц
Сопротивление нагрузки	4 — 8 Ом

Технические характеристики микросхемы TDA7293

Напряжение питания	12 — 50 вольт
Номинальное напряжение питания	30 вольт
Максимальная выходная мощность на нагрузке 4 Ом( пит +/-30В)	110 Ватт
Максимальная выходная мощность на нагрузке 8 Ом( пит +/-45В)	140 Ватт
Входное сопротивление	22 кОм
Чувствительность	700 мВ
Коэф. гармонических искажений, при мощности 60 ватт	не более 0,1%
Частотный диапазон	40Гц — 20кГц
Сопротивление нагрузки	4 — 8 Ом

Принципиальная схема усилителя на TDA7294

Для сборки этого усилителя понадобятся следующие детали:

1. Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный — 50 kOm

На одной микросхеме можно собрать моно усилитель. Чтобы собрать стерео усилитель, надо сделать две платы. Для этого все необходимые детали умножаем на два, кроме сдвоенного переменного резистора и БП. Но об этом позже.

Печатная плата усилителя на микросхеме TDA 7294

Монтаж элементов схемы выполнен на печатной плате из одностороннего фольгированного стеклотекстолита.

Похожая схема, но немного побольше элементов, в основном конденсаторов. Включена схема задержки включения по входу «mute» выв.10. Это сделано для мягкого, без хлопков, включения усилителя.

На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0,74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.

Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойдёт от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания. Как писали выше, металлическая пластина сзади микросхемы соединена с цепью отрицательного питания.

Микросхемы для обоих каналов можно установить на один общий радиатор.

Блок питания для усилителя.

Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока не менее 5 ампер. Напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже. Нельзя допускать перекоса напряжения. При подаче двухполярного питания на усилитель, оно должно подаваться одновременно!

Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные типа Д242-246 на ток не менее 10А. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0,01 мкф. Также можно использовать готовые диодные мосты с такими же параметрами по току.

Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 мкф на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0,1 мкф.

Напряжение питания в 35 вольт должно быть только при нагрузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.

Можно использовать два одинаковых трансформатора мощностью 240 ватт каждый. Один из них служит для получения положительного напряжения, второй — отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт.

Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Как писали выше питание должно быть одинаковое — транcформаторы должны быть одинаковые. Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.

Схема усилителя

повышенной мощности на двух микросхемах TDA7294 по мостовой схеме.

По такой схеме для стерео варианта понадобится четыре микросхемы.

Технические характеристики усилителя:

• Максимальная выходная мощность на нагрузке 8 Ом (пит. +/- 25В) — 150 Вт;
• Максимальная выходная мощность на нагрузке 16 Ом (пит. +/- 35В) — 170 Вт;
• Сопротивление нагрузки: 8 — 16 Ом;
• Коэф. гармонических искажений, при макс. мощности 150 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 10%;
• Коэф. гармонических искажений, при мощности 10-100 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц — 0,01%;
• Коэф. гармонических искажений, при мощности 10-120 ватт, напр. 35В, нагр. 16 Ом, частоте 1 кГц — 0,006%;
• Частотный диапазон (при нер. АЧХ 1 db) — 50Гц … 100кГц.

Вид готового усилителя в деревянном корпусе с прозрачной верхней крышкой из оргстекла.

Для работы усилителя в полную мощность нужно подать необходимый уровень сигнала на вход микросхемы, а это не менее 750мВ. Если сигнала не хватает, то нужно собрать для раскачки предварительный усилитель.

Схема предварительного усилителя на TDA1524A

Налаживание усилителя

Правильно собранный усилитель в налаживании не нуждается, но никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (

0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой — предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы — при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все нормально, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с не подключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Далее подключаем нагрузку и ещё раз проверяем на отсутствие возбуждения с нагрузкой.

Всё! Можно наслаждаться любимой музыкой!

П О П У Л Я Р Н О Е:

При конструировании ультразвуко­вого радара радиолюбители стал­киваются с проблемой создания высокочувствительного избиратель­ного усилителя. Автор предлагает использовать для этих целей микросхему К1056УП1 (импортный аналог ТВА2800) созданную специ­ально для усиления инфракрасного сигнала излучаемого пультом дис­танционного управления телеви­зионными приёмниками. Подробнее…

У кого без дела стоит старый сломанный телевизор, тому может пригодится эта статья. В телевизорах обычно устанавливают широкополосные динамики от 3 до 10 Вт. Вот из них мы сегодня и будем делать небольшие акустические системы — сателлиты. Сателлит (англ. satelitte) — это колонка небольших размеров (до 20 см в высоту), проигрывающая средние и высокие частоты.

Если у кого-то завалялись динамики от самой первой, легендарной колонки S-90, то из них можно сделать высококачественный сабвуфер.

Характеристики динамической головки 30ГД достаточно высоки. У этого динамика есть только один недостаток — низкая чувствительность, но зато доступность и дешевизна этой акустической системы позволяют её, после незначительной переделки, использовать в качестве хорошего сабвуфера!

описание, datasheet и примеры использования Умзч на tda7294 с блоком питания

Разновидностей бюджетных усилителей довольно много и это один из них. Схема очень проста и содержит в своем составе всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя довольно серьезные, при столь незначительных затратах. Выходная мощность достигает 100 Вт в максимальной мощности. Абсолютно чистый выход равен 70 Вт.

Характеристики усилителя

Более подробные характеристики усилителя на TDA7294:

• Питание двухполярное со средней точкой от 12 до 40 В.
• F вых. — 20-20000 Гц
• Р вых. макс. (пит.+-40V, Rн=8 Ом) — 100 Вт.
• Р вых. макс. (пит.+-35V, Rн=4 Ом) — 100 Вт.
• К гарм. (Рвых.=0.7 Р макс.) — 0.1%.
• Uвх — 700 мВ.

Микросхема TDA7294 дешевая и стоит копейки, покупал — .

Такие усилители отлично работают в паре, поэтому делайте таких таких два и у вас получится простой стерео усилитель. Более подробные характеристики усилителя и схем включения можно посмотреть в .
Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что учтите.

Печатная плата усилителя

Рисунок расположения элементов:

Скачать в плату в формате lay:

(cкачиваний: 1382)

При печати выставить масштаб 70%.

Готовый усилитель

Микросхему необходимо устанавливать на радиатор, лучше с вентилятором, так как он будет меньше в размерах. Делать печатную плату совсем не обязательно. Можно взять макетную с большим количеством отверстий и собрать усилитель минут за 30.
Я советую вам собрать столь простой усилитель, который себя отлично зарекомендовал.

Блок питания

Блок питания полнен по классической схеме с трансформатором 150 Вт. Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Фильтрующие конденсаторы каждого плеча 10000 мкФ.

Собирайте свой усилитель и до новых встреч!

Представляем вашему вниманию стерео УНЧ мощностью 100Вт класса Н, который легко собрать даже начинающим радиолюбителям. TDA7294 интегральная микросхема в монолитном корпусе Multiwatt15. Имеет широкий диапазон питающих напряжений +/-40В и может обеспечить высокую выходную мощность на нагрузках 4 и 8 Ом.

Есть встроенная защита от короткого замыкания в нагрузке и защита от перегрева (по достижении 145 градусов).

Также есть функция Mute, которая используется для исключения щелчков при включении и режим ожидания (Stand-by). Диапазон воспроизводимых частот 20-20000Гц. Общие гармонические искажения не более 0.1%.

Обратите внимание, что корпус микросхемы соединен с -Vcc, поэтому не следует устанавливать его в металлический корпус без изоляции. В противном случае, произойдет короткое замыкание с землей. До привинчивания микросхемы к радиатору не забудьте нанести термопасту.

Ниже показана принципиальная схема усилителя мощности на микросхеме TDA7294.

На фото показан только один из каналов усилителя.

На рисунках изображена печатная плата и расположение деталей на ней.

На фотографиях показана последовательность сборки плат

Примечания:

Микросхема TDA7294 IC не совместима с резисторами с допуском 1%.
О конденсаторах фильтра 1000мкФ: если вы используете динамиками диаметром более 10 дюймов (25,4см), следует увеличить емкость конденсаторов до 2200мкФ.
Выбор конденсатора 47мкФ: рекомендую использовать 47uF 50V производства Elna SilmicII и 47uF 50V производства Nichicon MUSE KZ.

Дополнение микросхемы TDA7294 мощными комплементарными транзисторами, управляемыми с ее выходного каскада, увеличивает номинальную выходную мощность УМЗЧ до 100 Вт с нагрузкой 4 Ом. Помимо отечественных транзисторов, для этой цели можно рекомендовать и более мощные импортные. Применение автором в конструкции малошумного вентилятора – «кулера» от компьютерного процессора позволило уменьшить размеры теплоотводов и усилителя.

УМЗЧ на микросхеме TDA7294 приобрел заслуженную популярность у радиолюбителей. При минимуме затрат можно собрать высококачественный УМЗЧ.

Вариант усилителя на микросхеме TDA7294, оказывается более надежным при работе на реальную нагрузку, но его основные технические характеристики остаются прежними: небольшой для выходной мощности 5 Вт коэффициент нелинейных искажений увеличивается до 0,5 % при мощности более 50 Вт. На нагрузке сопротивлением 4 Ом не удается достичь выходной мощности более 80 Вт. Рекомендованная же фирмой – изготовителем мостовая схема включения микросхемы не предусматривает возможность работы с нагрузкой сопротивлением 4 Ом.

Показанный здесь вариант усилителя, его схема показана на рис.1 решает проблему с повышением выходной мощности и уменьшения коэффициента нелинейных искажений при выходной мощности более 50 Bт по сравнению с типовой схемой включения микросхемы. Для снижения нагрузки на выходной каскад микросхемы, встроен дополнительный двухтактный повторитель на мощных биполярных транзисторах, которые работают в режиме В. Искажения типа «лесенка» в выходном каскаде отсутствуют потому, что выход микросхемы также соединен с нагрузкой через низкоомный резистор, а напряжение ООС снимается с эмиттерной цепи дополнительных транзисторов. Резистор R7 обеспечивает быструю разрядку емкости эмиттерных переходов транзисторов выходного каскада.

Основные технические характеристики:

Входное сопротивление: 22 кОм

Входное напряжение: 0,8 В

Номинальная выходная мощность: 100 Вт/4 Ом

Полоса воспроизводимых частот: 20 – 20000 Гц

К недостатку предлагаемого УМЗЧ, по сравнению с вариантом по типовой схеме включения микросхемы, можно отнести более крутой рост нелинейных искажений при выходной мощности, близкой к максимальной. В типовой схеме ограничение выходного сигнала имеет более «мягкий» характер.

Упрощенная структурная схема TDA7294, показанная на рис. 1, позволяет сделать следующее предположение. В цепях выходных транзисторов микросхемы включены резистивные датчики тока, поэтому при напряжении выходного сигнала, близкого к напряжению питания (когда ток через мощные транзисторы микросхемы максимален), блок защиты начинает плавно ограничивать ток в нагрузке, полевые транзисторы выходного каскада, вероятно, тоже способствуют более мягкому ограничению. Дополнительные же транзисторы этого УМЗЧ такой цепью слежения не охвачены, и возникает «жесткое» ограничение выходного сигнала, что заметно на слух.

Уменьшение емкости С6, С7 в сравнении с указанной в схеме, ведет к неустойчивой работе УМЗЧ на большой мощности, но увеличение емкости может привести к выходу из строя транзисторов VT1, VT2, так как при замыкании в нагрузке узел защиты микросхемы не всегда обеспечивает надежную защиту дополнительных транзисторов до того момента, когда сработают предохранители FU1, FU2. Усилитель питается от нестабилизированного блока питания от сети 220 В.

Не все детали, приобретаемые на радиорынках, отличаются высоким качеством. Попадаются микросхемы, склонные к самовозбуждению. В описанном варианте, самовозбуждение некоторых микросхем приходится устранять подбором и конденсатора С6.

В УМЗЧ по предлагаемой здесь схеме даже при небольшом самовозбуждении возникают искажения типа «ступенька». Если нет возможности заменить «неудачную» микросхему, эффект можно устранить, подпаяв параллельно резистору R7 конденсатор емкостью 0,047-0,15 мкФ. Самовозбуждение также устраняют снижением глубины ООС (увеличением сопротивления резистора R3), при этом повышается чувствительность усилителя.

Детали в усилителе использованы:

1. резисторы МЛТ
2. конденсаторы C1 — K73-17, КМ-6; С2 – КТ-1, КМ-5; С8 – K73-17; СЗ-С7 — К50-35 или импортные.
3. дроссель L1 — 25 витков провода ПЭВ-2 диаметром 1 мм — намотан на каркасе диаметром 5 мм в два слоя.

Два канала усилителя собраны на печатной плате из односторонне фольгированного стеклотекстолита толщиной 2 мм; ее чертеж с расположением элементов показан на рис.2 (контур вентиляторов условно прозрачный).

На печатной плате для блокировочных конденсаторов С9, С10 место не предусмотрено. Применение транзисторов, значительно отличающихся по коэффициенту передачи тока базы, на надежности и качестве звучания практически не отражается.

Отсутствие тока покоя позволяет использовать вентилятор («кулер») от процессора «Pentium» для охлаждения теплоотводов обоих каналов усилителя. Плату и вентиляторы необходимо установить так, чтобы потоки теплого воздуха не нагревали другие детали усилителя.

Мощные транзисторы смонтированы параллельно плоскости печатной платы металлической поверхностью теплоотвода к кулеру. На плоской стороне кулера необходимо просверлить сквозные отверстия диаметром 2,5 мм, совпадающие с отверстиями в печатной плате, затем нарезать резьбу МЗ. Через отверстия в плате вентилятор винтами прижимают к транзисторам. На них необходимо положить тонкие слюдяные прокладки и смазать теплопроводящей пастой.

Под головки винтов со стороны дорожек нужно подложить шайбы диаметром 10-12 мм или небольшую металлическую пластину, чтобы плотно прижать транзисторы к поверхности теплоотвода. Между печатной платой и транзисторами положите тонкий картон толщиной 0,5-0,8 мм, он обеспечит равномерный прижим транзисторов к плоскости вентилятора, так как их толщина не всегда одинакова, даже для изготовленных в одной партии выпуска.

Микросхема DA1 расположена на дополнительном теплоотводе с эффективной площадью поверхности не менее 50 см 2 .

Дорожки на печатной плате, по которым подается напряжение питания к выходным транзисторам, желательно «усилить», пропаяв вдоль них медный луженый провод диаметром около 1 мм.

Усилитель, собранный из исправных деталей, налаживания не требует и может быть повторен даже начинающими радиолюбителями. Эксплуатация в течение двух лет показала его высокую надежность.

С новой разводкой, а так же с креплением микросхемы и транзисторов на одном радиаторе.

Микросхема TDA7294, представляющая интегральный усилитель низкой частоты, который очень популярен среди электронщиков, как начинающих, так и профессионалов. В сети полно разных отзывов о данной микросхеме. Решил и я собрать усилитель на ней. Схему я взял из даташита.

Питается данная “микруха” двухполярным питанием. Для новичков поясню, что не достаточно иметь “плюс” и “минус”.

Нужен источник с плюсовым выводом, минусовым выводом и общим. Например, относительно общего провода должно быть плюс 30 Вольт, а в другом плече минус 30 Вольт.

Усилитель на TDA7294 достаточно мощный. Максимальная паспортная мощность 100 Вт, но это с нелинейными искажениями в 10% и при максимальном напряжении (в зависимости от сопротивления нагрузки). Надежно снимать можно 70Вт. Таким образом, на свой день рождения я прослушивал две параллельно соединенные колонки “Радиотехника S30” на одном канале TDA 7294. Весь вечер и половину ночи, колонки звучали, иногда вводя их в перегруз. Но усилитель спокойно выдержал, хоть и порой перегревался (из-за плохого охлаждения).

Основные характеристики TDA 7294

Подаваемое напряжение +-10В…+-40В

Пиковый выходной ток до 10А

Рабочая температура кристалла до 150 градусов Цельсия

Выходная мощность при d=0.5%:

При +-35В и R=8Ом 70Вт

При +-31В и R=6Ом 70Вт

При +-27В и R=4Ом 70Вт

При d=10% и повышенном напряжении (смотрите ) можно добиться и 100Вт, но это будут грязные 100Вт.

Схема усилителя на ТДА7294

Приведенная схема взята из паспорта, все номиналы сохранены. При правильном монтаже и правильно выбранных номиналов элементов, усилитель запускается с первого раза и не требует никаких настроек.

Элементы усилителя

Номиналы всех элементов указаны на схеме. Мощность резисторов 0,25 Вт.

Саму “микруху” следует установить на радиатор. Если радиатор соприкасается с другими металлическими элементами корпуса, либо радиатором является сам корпус, то необходимо установить диэлектрическую прокладку между радиатором и корпусом TDA7294.

Прокладка может быть силиконовая или слюдяная.

Площадь радиатора должна составлять не менее 500 кв.см., чем больше, тем лучше.

Изначально я собирал два канала усилителя, так как источник питания позволял, но я не правильно подобрал корпус и оба канала просто не влезли в корпус по габаритам. Пытался я уменьшить печатную плату, но ничего не вышло.

После полной сборки усилителя я понял, что корпуса не достаточно для охлаждения и одного канала усилителя. Корпус у меня являлся радиатором. Короче говоря, раскатал губу на два канала.

При прослушивании моего устройства на полную громкость, кристалл начинал перегреваться, но я убавлял уровень громкости и продолжал тестировать. В итоге, до полуночи слушал я музыку на умеренной громкости, периодически вгоняя усилитель в перегрев. Усилитель на ТДА7294 оказался очень даже надежным.

Режим STAND — BY TDA 7294

Если на 9 ногу подать 3,5В и более, то микросхема выходит из спящего режима, если подать менее 1,5В, то войдет в спящий режим.

Для того, чтобы устройство вывести из спящего режима, нужно 9 ногу через резистор 22 кОм подключить к плюсовому выводу (источника двухполярного питания).

А если 9 ногу через тот же резистор подключить к выводу GND (источника двухполярного питания), то устройство войдет в спящий режим.

Печатная плата, находящаяся под статьей, разведена так, что 9 нога через резистор 22 кОм соединена дорожкой с плюсовым выводом источника питания. Следовательно, при включении источника питания, усилитель сразу же начинает работать не в спящем режиме.

Режим MUTE TDA 7294

Если на 10 ногу TDA7294 подать 3,5В и более, то устройство выйдет из режима приглушения. Если же подать менее 1,5В, то устройство войдет в режим приглушения.

Практически это делается так: через резистор 10 кОм 10 ногу микросхемы подключаем к плюсу двухполярного источника питания. Усилитель “запоет”, то есть не будет приглушен. На печатной плате, которая прикреплена к статье, так сделано с помощью дорожки. При подаче питания на усилитель, он сразу начинает петь, без всяких перемычек и тумблеров.

Если через резистор 10 кОм 10 ногу ТДА7294 соединить с выводом GND источника питания, то наш “усилок” войдет в режим приглушения.

Источник питания.

Источником напряжения для устройства послужил собранный , который себя показал очень даже хорошо. При прослушивании одного канала ключи теплые. Так же теплые и диоды Шоттки, хоть и не установлены на них радиаторы. ИИП без защит и софтстарта.

Схему данного ИИП многие критикуют, но она очень проста в сборке. Работает она надежно без плавного включения. Эта схема очень подходит начинающим электронщикам из-за своей простаты.

Корпус.

Корпус был куплен.

Наверное, любой радиолюбитель знаком с микросхемой : простая схема, хорошее качество звука, невысокая цена. Недавно я решил взглянуть на с другой стороны, вновь наткнувшись на статью об усилителе «MF-1» от Lincor.

Это моя первая статья, она предназначена начинающим любителям хорошего звука. Также представлен чертёж ПП и вариант изготовления корпуса усилителя.

Знакомство с у меня прошло не очень гладко. В то время попадалось очень много подделок. Горели они иногда сразу при первой подаче питания, а если и запускались, выдавали не звук, а что-то отдаленно его напоминающее, из за чего хотелось облить плату бензином и поджечь избавиться от этого УНЧ и никогда о нём не вспоминать. Может виной тому послужила ещё и моя неопытность, а может топология платы собственного изготовления размером 35×45 мм (при воспоминании о той плате у автора пробегают по телу крупнопупырчатые мурашки).

После прочтения было принято решение о сборке по следующим критериям:
1) чистый оконечник без регулятора громкости (усилитель работает в связке с ПК, с него же и регулируется звук),
2) 2 канала усиления по схеме двойное моно (были 2 трансформатора от УМ Вега,
3) более низкий коэфф. взаимного проникновения каналов и красивое стерео),
4) принудительное охлаждение с помощью 2х компьютерных кулеров и вентиляторов на малых оборотах,
5) и всё это обязательно в корпусе в виде законченной конструкции, которую не стыдно выложить на Датагор.

Мой вариант ПП

Корпусом послужил, как это ни странно, самодельный усилитель моего соседа, бывшего радиолюбителя, собраный в корпусе неизвестного лабораторного прибора. Усилок был выставлен на лестничную площадку, т.к. был ему уже без надобности, а в мусор выбрасывать жаль. Об этом корпусе я и вспомнил, когда решил собрать «MF-1».

В процессе доработки корпуса использовались простые и недорогие детали:
Уголок алюминиевый 15×15 х 1 мм, купил в «ХоумЦентре».
Болты М3 с потайной шляпкой, гайки.
Металлические проставки с резьбой М3.

И вот что у нас получилось:

Трансформаторы и фильтр

Выпрямители

Оконечники с кулерами

Настал черед панелей. Т.к. охлаждение у нас вентилятором, воздух должен куда-то выходить и откуда-то заходить. Первым делом начал пилить заднюю панель с отверстием для выхода воздуха:

Все делалось с помощью дрели, электролобзика, гравера и надфилей. Теперь вырезаем решетку из корпуса компьютерного БП, зачищаем края отверстия:

Теперь берем паяльную кислоту, паяльник мощностью не менее 100 Вт и припаиваем решетку к панели в нескольких местах:

Размещаем на панели входные и выходные разъемы, ОБЯЗАТЕЛЬНО ИЗОЛИРУЯ ИХ от корпуса :

Припаиваем вывод экранировки корпуса к панели. Это будет ЕДИНСТВЕННОЕ место соединения корпуса с общим проводом питания. Соединяем корпус с земляными контактами входных разъемов через резисторы 1-2 Вт номиналом 1,5-2 Ом. Эти меры нужны для того, чтобы не схватить «земляную петлю», которая будет гадить нам в виде фона 50 Гц.

Задняя панель на месте:

Теперь переносим цепь Цобеля с платы на выходные разъемы УМ. На плате ей не совсем место, т.к. она (цепь) является резонансной системой:

Теперь дело за передней панелью. На ней расположен только тумблер питания. Сама панель из алюминия, за ней вплотную расположена фальшпанель из в меру мягкого пластика, на котором можно закрепить что угодно винтами М3 с потайными головками. Кнопку использовал от старой мертвой кассетной деки Wilma-104-Stereo:

Панель крепится на жестяных уголках с помощью болтов под шестигранник. Вот и все, усилитель готов!

Итоги

Про звук я написал комментарий еще в теме про :

Ребята, я НЕ узнал ! Не думал что когда-нибудь скажу такое, но это так! Приятный мягкий бас, отчетливые высокие (теперь я различаю перкуссию и хлопки в ладоши на треках, которые наизусть знаю), и все это удовольствие на самодельных трехполосных ЗЯ с басовиками на 8″.
Всех, кого отталкивает повышенный уровень ВЧ, хочу успокоить: на слух это ощущается не как подъем высоких, а как повышение качества источника, увеличение «прозрачности».

И я до сих пор не отказываюсь от своих слов. За несколько месяцев усилитель мне нисколько не надоел, как у меня часто бывает. Звук не раздражает, хочется слушать всё и помногу, не важно, на малой или высокой громкости.
Кстати, про малую громкость. Есть у этого УНЧ приятная особенность: на любом уровне громкости слушатель не испытывает недостатка НЧ, что можно сравнить с использованием ТКРГ, только с плавной (правильной) регулировкой и без завала СЧ.

В моём варианте плата немного переделана. Выбор режимов «mute» и «standby» выкинут за ненадобностью, основной банк ёмкости конденсаторов перенесен ближе к МС.

Питание 2×23 В. В выпрямителе используются диоды КД213Б. Электролиты зашунтированы емкостью 100 нФ, вторички трансформатора — 47 нФ.
Каждая МС изолирована от радиаторов слюдяной пластиной, радиаторы же в свою очередь заземлены на корпус.
Все провода скручены между собой с целью уменьшения помех.

Фона не слышно даже с открытым входом даже вплотную у динамика. Цель, так сказать, достигнута!
Далее в планах просверлить отверстия для забора воздуха в правой части нижней крышки корпуса, изготовить устройство регулировки оборотов вентилятора с контролем температуры радиаторов, возможно встроить предусилитель с регулятором тембров, ну и покрасить корпус.

Схема блок питания для усилителя тда 7293. Горький опыт покупки микросхем TDA7293. Описание выводов микросхемы TDA7294

Те, кто занимается созданием домашнего аудио или самостоятельно собирают усилители наверняка встречали описание микросхем ST TDA7293. Если не встречали, обязательно поищите и прочитайте. С помощью этих довольно простых чипов можно собрать усилитель весьма высокого класса.
Я встраиваю такой усилитель в стенную нишу, оборудую скрытую проводку и встроенную акустику. Это позволяет избежать лишних проводов в комнате, стоящих по углам колонок и установки обязательной полочки или тумбочки под телевизором.
Изначально я но, к сожалению, его дизайн и схемотехника оказались плохими. Все каналы усилителя возбуждались на длинных проводах, а разводка платы была ужасная. Пытаясь хоть как-то исправить эту китайскую поделку, делалось множество доработок. Во время одной из них я перепутал плюс и минус питания, и все микросхемы TDA7293 с хлопками, напоминающими петарды, выгорели.
После этого я изменил подход на модульность и использовав проверенную схему и заказал под нее печатные платы, разведенные самостоятельно, под необходимые мне размеры. Разумеется, вместе с платами заказал и детали, в том числе микросхемы TDA7293.

Понимая, что велик риск нарваться на подделку я поискал отличительные признаки подлинных микросхем от ST.
Оказывается, что для проверки подлинности достаточно измерить сопротивление между металлическим ушком (плюсовой провод) и выводами 5, 10 и 11 (минусовой провод тестера). Для подлинных микросхем сопротивление должно быть около 3 Мом. В противоположной полярности тестера измеряемое сопротивление должно быть бесконечным.

Будьте внимательны не попадайтесь на подделки! Всегда открывайте спор и никогда не отзывайте его взамен на обещание выслать вам чего-то другое взамен. Только так можно обезопасить себя от потери денег. Потерянное время вам не возместит никто. Поэтому надеюсь изложенное здесь вам поможет.

UPD по вопросам в комментариях:
Все 28 (двадцать восемь) заказанных на E-bay и Aliexpress микросхем (то есть 100% от числа заказанных) оказались поддельными и полностью не рабочими. Не звонились по указанной методике, не работали (либо грелись, но не работали) в тестовой плате. Перепроверял всё по 10 раз.

E-bay и Aliexpress вернули деньги по всем открытым спорам. В качестве доказательства публиковал фотографии измерения тестером сопротивления между 5-м или 11-м выводом и металлическим ушком. За самый первый заказ (брал на пробу две штуки) на Ebay деньги я не получил, поскольку не знал как проверить подлинность, и упустил время открытия спора.

Очень забавные ответы бывают у китайских продавцов в спорах. Вот пример «аргументации» продавца в последнем выигранном мной споре на Aliexpress:
Hi!Sir
The goods are in transit!
You can wait for time!
You cancel the dispute!
I can extend the receipt time for you!Add 15 days！
Thank you!
You can cancel the dispute!Thank you very much!
Разумеется отвечать на такое не надо, а уж тем более ругаться. Надо спокойно напомнить суть претензии и спросить есть ли что ответить по существу.

Еще один очень интересный момент: Обращали ли вы внимание, что в описании товаров (в частности микросхем и другой комплектации) есть поле: «Brand name» (название производителя). Если нет, то обратите внимание, что НИКОГДА продавцы не указывают оригинальный бренд. Например, вот вместо ST или ST Microelectronics указан CazenOveyi. Этого по правилам Aliexpress достаточно чтобы обвинить продавца в подделке. Ведь вы получаете микросхему с логотипом ST, а заказывали CazenOveyi:)
И еще, если продавец на фото затирает или размывает логотип производителя — жди подделки. Наглой или хитрой, но жди…

Оригинальных микросхем ST TDA7293 пока на просторах Ebay и Aliexpress не обнаружил (не получил). Возможно они есть, приведу пример: После второго заказа и спора я написал продавцу на E-bay подробный отзыв с фотографиями тестов. Разумеется это ему не понравилось, но он честно признался, что не разбирается в аутентичности микросхем, а просто торгует ими. Обещался прислать мне на замену новые, чтобы я отозвал отзыв. Но обманул, ничего не прислал.
Самое интересное, что после этого лот с TDA7293 по два доллара был снят с продажи, а спустя некоторое время появился такой же лот с TDA7293, но уже по семь долларов. Видимо столько стоят настоящие в их закупке или продавец решил страховаться заградительной ценой.

Чип и Дип действительно выход, но поскольку заказывал много чего из комплектации на Ebay и Aliexpress, то на магазин «под боком» не обращал внимания. Если в двух заказанных партиях, что пока в пути будет подделка, то поеду закупаться в Чип и Дип.
Для справедливости надо отметить, что некоторые позиции у местных продавцов взяты из Китая, но стоят в две цены.

P.S. За качество фотографий извиняюсь, но оборудования для макросъемки нет. Старался как мог: дождался солнышка, разложил микросхемы на белой бумаге (что бы не было проблем с балансом) и долго подбирал угол и выбирал из полученных фото.

P.P.S. Кому интересно, информацию о проверке на подлинность прозвонкой взял . Разумеется 100% гарантии может дать только тестовая плата. В моем случае результаты проверки тестером и на плате совпали полностью.

P.P.P.S Проверенная схема взята . А вот так выглядят платы на которых тестировались микросхемы:

К сожалению ошибок в платах не обнаружилось. Разумеется проверял всё с осциллографом. И даже с тестовым радиатором (чтобы избежать хлопков и дыма). Резистор R6 был выпаян для гарантированного unmute. Дорожка от 12-й ноги TDA7293 перерезана для возможности тестирования TDA7294 (перемычка с обратной стороны платы).

По поводу «подделок» или «реплик». Допустим в Китае производятся реплики (то есть полно или неполно-функциональные копии) оригинальных микросхем ST TDA7293. Производство микросхем в гараже не наладишь. Это должна быть большая фабрика с много миллионным оборудованием и большим персоналом. Оборудование для производства микросхем производится большей частью не в Китае. Его (оборудование) поставляют известные фирмы под известные условия контрактов. Разумеется, обязательство не печатать кристаллы с нарушением авторских прав это один из пунктов поставки такого оборудования. Вам же, как частному лицу, не продадут станки для печати денег. А государства их приобретают.
Но предположим, что в Китае беспредел. И китайцы купив (или скопировав) американские или европейские линии производства начали печатать что хотят. И назвали это «реплики». Но раз эти микросхемы печатаются на заводе, зачем им потом стирать названия с корпусов и гравировать новые? Поэтому существование «реплик» возможно, но я в такую историю не очень верю. Не логичная она. Представьте себя на месте владельца фабрики: у вас сервисные контракты на обслуживание на много-много миллионов, а вы рискуя расторжением контрактов и потерей денег будете штамповать (пусть сотнями тысяч) микросхемы по одному доллару. Очень рискованный и опасный бизнес. Деньги печатать проще. Фальшивки тоже можно назвать «репликами». :))

Поэтому все что в пиленных корпусах надо называть своим именем: подделка или фальшивка. В терминологии Алиэкспресс это «контрафакт».

Планирую купить +25 Добавить в избранное Обзор понравился +143 +222

В данном FAQ мы постараемся рассмотреть все вопросы связанные с популярной в последнее время микросхемой УНЧ TDA7293/7294. Информация взята с одноименной темы форума сайта Паяльник. Всю информацию собрал воедино и оформил , за что ему огромное спасибо. Параметры микросхемы, схема включения, печатная плата, все это . Datasheet микросхемы TDA7293 и TDA7294 можно .

1) Блок питания
Как ни странно, но у многих проблемы начинаются уже здесь. Две самых распространенных ошибки:
— Однополярное питание
— Ориентирование на напряжение вторичной обмотки трансформатора (действующее значение).

Вот схема блока питания:

Что мы здесь видим?

1.1 Трансформатор — должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ . Либо одна вторичная обмотка с отводом от средней точки (встречается очень редко). Итак, если у вас трансформатор с двумя вторичными обмотками, то их необходимо соединить как показано на схеме. Т.е. начало одной обмотки с концом другой (начало обмотки обозначается черной точкой, на схеме это показано). Перепутаете, ничего не будет работать. Когда соединили обе обмотки, проверяем напряжение в точках 1 и 2. Если там напряжение, равное сумме напряжений обеих обмоток, то вы соединили все правильно. Точка соединения двух обмоток и будет «общим» (земля, корпус, GND, называйте как хотите). Это первая распространенная ошибка, как мы видим: обмоток должно быть две, а не одна.
Теперь вторая ошибка: В даташите (тех. описание микросхемы) на микросхему TDA7294 указано: для нагрузки 4Ома рекомендуется питание +/-27. Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В, ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ!!! Когда вы покупаете трансформатор, на нем пишут действующее значение , и вольтметр вам тоже показывает действующее значение. После того, как напряжение выпрямляется, им заряжаются конденсаторы. А заряжаются они уже до амплитудного значения которое в 1.41 (корень из 2ух) раза больше действующего значения. Стало быть, чтобы на микросхеме было напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Т.к. на такое напряжение трансформаторы не делают, то возьмем ближайшее: 20В). Суть думаю ясна.
Теперь о мощности: для того, чтобы TDA выдала свои 70Вт, ей необходим трансформатор мощностью минимум 106Вт (КПД у микросхемы 66%), желательно больше. Например для стерео усилителя на TDA7294 очень хорошо подойдет трансформатор мощностью 250Вт

1.2 Выпрямительный мостик — Тут как правило вопросов не возникает, но все же. Я лично предпочитаю ставить выпрямительные мосты, т.к. не надо возиться с 4мя диодами, так удобнее. Мостик должен обладать следующими характеристиками: обратное напряжение 100В, прямой ток 20А. Ставим такой мостик и не паримся, что в один «прекрасный» день он сгорит. Такого мостика хватает на две микросхемы и емкость конденсаторов в БП 60″000мкФ (когда конденсаторы заряжаются, через мостик проходит очень высокий ток)

1.3 Конденсаторы — Как видно, в схеме БП используется 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (С2, С3) необходимы для подавления ВЧ помех. По емкости ставьте что будет: от 0,33мкФ до 4мкФ. Желательно ставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсации напряжения, да и к тому же отдают свою энергию при пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). По емкости до сих пор люди спорят, сколько все таки нужно. Я на опыте понял, что на одну микросхему, достаточно 10000 мкФ в плечо. Напряжение конденсаторов: выбирайте сами, в зависимости от питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. С неполярными то же самое. Вроде бы ничего не упустил…
В итоге у нас получился БП содержащий 3 клеммы: «+» , «-» и «общий» С БП закончили, переходим к микросхеме.

2) Микросхемы TDA7294 и TDA7293

2.1.1 Описание выводов микросхемы TDA7294
1 — Сигнальная земля

4 — Тоже сигнальная земля
5 — Вывод не используется, можете его смело отламывать (главное не перепутайте!!!)

7 — «+» питания
8 — «-» питания

11 — Не используется
12 — Не используется
13 — «+» питания
14 — Выход микросхемы
15 — «-» питания

2.1.2 Описание выводов микросхемы TDA7293
1 — Сигнальная земля
2 — Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)
3 — Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1
4 — Тоже сигнальная земля
5 — Клиппметр, в принципе абсолютно ненужная функция
6 — Вольтодобавка (Bootstrap)
7 — «+» питания
8 — «-» питания
9 — Вывод St-By. Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)
10 — Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)
11 — Вход оконечного каскада усиления (используется при каскадировании микросхем TDA7293)
12 — Сюда подключается конденсатор ПОС (С5) когда напряжение питания превышает +/-40В
13 — «+» питания
14 — Выход микросхемы
15 — «-» питания

2.2 Разница между микросхемами TDA7293 и TDA7294
Такие вопросы встречаются постоянно, итак, вот основные отличия TDA7293:
— Возможность параллельного включения (фигня полная, нужен мощный усилитель — собирайте на транзисторах и будет вам счастье)
— Повышенная мощность (на пару десятков ватт)
— Повышенное напряжение питания (иначе предыдущий пункт был бы не актуален)
— Еще вроде говорят что она вся сделана на полевых транзисторах (а толку то?)
Вот вроде бы все отличия, от себя лишь добавлю что у всех TDA7293 наблюдается повышенная глючность — слишком часто горят.

Еще один распространенный вопрос: Можно ли заменить TDA7294 на TDA7293?
Ответ: Можно, но:
— При напряжении питания — При напряжении питания >40В, только необходимо изменить местоположение конденсатора ПОС. Он должен быть между 12ой и 6ой лапами микросхемы, иначе возможны глюки в виде возбуда и т.д.

Вот как это выглядит в даташите на микросхему TDA7293:

Как видно из схемы, конденсатор подключается либо между 6ой и 14ой лапами (напряжение питания 40В)

2.3 Напряжение питания
Есть такие экстремалы, запитывают TDA7294 от 45В, потом удивляются: а че горит? Горит потому, что микросхема работает на пределе. Сейчас тут мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Вруби на максимальную громкость и засеки время секундомером»

Если у вас нагрузка 4 Ома, то оптимальное питание будет +/- 27В (обмотки трансформатора на 20В)
Если у вас нагрузка 8 Ом, то оптимальное питание будет +/- 35В (обмотки трансформатора на 25В)
С таким напряжением питания микросхема будет работать долго и без глюков (у меня выдерживала КЗ выхода в течение минуты, и ничего не сгорело, как обстоят дела с этим у товарищей экстремалов я не знаю, они молчат)
И еще: если вы все таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений вы все равно никуда не денетесь Больше 70Вт (напряжение питания +/-27В) с микросхемы выжимать бесполезно, т.к. слушать этот скрежет невозможно!!!

Вот график зависимости искажений (THD) от выходной мощности (Pout):

Как мы видим, при выходной мощности 70Вт искажения у нас в районе 0,3-0,8% — это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрип и скрежет, в общем слушать звук при таких искажениях невозможно. Отсюда получается, что увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а толку то? Все равно после 70Вт слушать не возможно!!! Так что примите к сведению, плюсов тут никаких нет.

2.4.1 Схемы включения — оригинальная (обычная)

Вот схемка (взята из даташита):

C1 — Лучше ставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т.е. всеми любимые басы).
С2 — Лучше ставить 220мкФ 50В — опять таки, басы станут лучше
С3, С4 — 22мкФ 50В — определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)
С5 — вот он, конденсатор ПОС (как его подключать я написал в пункте 2.1 (в самом конце). Его тоже лучше взять 220мкФ 50В (отгадайте с 3ех раз…басы будут лучше)
С7, С9 — Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 — Можно не ставить, у нас в БП уже стоят конденсаторы

R2, R3 — Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять
R4, R5 — По сути та же функция, что и у C3, С4

На схеме есть непонятные клеммы VM и VSTBY — их необходимо подключить к ПЛЮСУ питания, иначе ничего работать не будет.

2.4.2. Схемы включения — мостовая

Схема тоже взята из даташита:

По сути эта схема представляет из себя 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) включена между выходами усилителя. Есть еще пара нюансов, о них чуть позже. Такая схема может использоваться когда у вас нагрузка 8Ом (Оптимальное питание микросхем +/-25В) или 16Ом (Оптимальное питание +/-33В). Для нагрузки 4Ома делать мостовую схему бессмысленно, микросхемы не выдержат ток — результат думаю известен.
Как я сказал выше, мостовая схема собирается из 2ух обычных усилителей. При этом, вход второго усилителя подключается к земле. Еще прошу обратить внимание на резистор который подключен между 14й «ногой» первой микросхемы (на схеме: вверху) и 2ой «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.
Еще здесь изменены цепи Mute (10я «нога») и Stand-By (9я «нога»). Это не принципиально, делайте так, как вам нравится. Главное чтобы на лапах Mute и St-By было напряжение больше 5В, тогда микросхема будет работать.

2.4.3 Схемы включения — умощнение микросхемы
Мой вам совет: не страдайте фигней, нужна большая мощность — делайте на транзисторах
Возможно позже напишу как умощнение делается.

2.5 Пара слов о функциях Mute и Stand-By
— Mute — По своей сути, эта функция микросхемы позволяет отключить вход. Когда на выводе Mute (10я лапа микросхемы) напряжение от 0В до 2,3В производится ослабление входного сигнала на 80дБ. При напряжении на 10й лапе более 3,5В ослабления не происходит
— Stand-By — Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. При напряжении на 9-ом выводе микросхемы более 3ех вольт, выходные каскады работают в своем нормальном режиме.

Реализовать управление этими функциями можно двумя способами:

В чем разница? По сути своей ни в чем, делайте так, как вам удобно. Я лично выбрал первый вариант (раздельное управление)
Выводы обоих схем должны быть подключены либо к «+» питания (в этом случае микросхема включена, звук есть), либо к «общему» (микросхема выключена, звука нет).

3) Печатная плата
Вот печатная плата для TDA7294 (TDA7293 тоже можно ставить, при условии что напряжение питания не превышает 40В) в формате Sprint-Layout: .

Плата нарисована со стороны дорожек, т.е. при печати надо зеркалить (для )
Печатную плату я делал универсальную, на ней можно собрать как простую схему, так и мостовую. Для просмотра необходима программа .
Пробежимся по плате и разберем что к чему относится:

3.1 Основная плата (в самом верху) — содержит 4 простых схемы с возможностью объединения их в мостовые. Т.е. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мостовой. Универсал одним словом.
Обратите внимание на резистор 22к обведенный красным квадратом, его необходимо впаивать если вы планируете делать мостовую схемы, так же необходимо впаять входной конденсатор как показано на разводке (крестик и стрелочка). Радиатор можно купить в магазине Чип и Дип, продается там такой 10х30см, плата делалась как раз под него.
3.2 Плата Mute/St-By — Так уж получилось что для этих функций я сделал отдельную плату. Все подключать по схеме. Mute (St-By) Switch — это переключатель (тумблер), на разводке показано какие контакты замыкать чтобы микросхема работала.

Сигнальные провода от платы Mute/St-By на основной плате подключать так:

Провода питания (+V и GND) подключать в блок питания.
Конденсаторы можно поставить 22мкФ 50В (не 5 штук в ряд, а одну штуку. Количество конденсаторов зависит от количества микросхем, управляемых этой платой)
3.3 Платы БП. Тут все просто, впаиваем мостик, электролитические конденсаторы, подключаем провода, НЕ ПУТАЕМ ПОЛЯРНОСТЬ!!!

Надеюсь сборка не вызовет затруднений. Печатная плата проверена, все работает. При правильной сборке усилитель запускается сразу.

4) Усилитель не заработал с первого раза
Ну что же, бывает. Отключаем усилитель от сети и начинаем искать ошибку в монтаже, как правило в 80% случаев ошибка в неправильном монтаже. Если ничего не найдено, то снова включаем усилитель в сеть, берем вольтметр и проверяем напряжения:
— Начнем с напряжения питания: на 7ой и 13ой лапе должен быть «+» питания; На 8ой и 15ой лапах должен быть «-» питания. Напряжения должны быть одинаковой величины (По крайне мере разброс должен быть не больше 0,5В).
— На 9ой и 10ой лапах должно быть напряжение больше 5В. Если напряжение меньше, значит вы ошиблись в плате Mute/St-By (перепутали полярность, тумблер не так поставили)
— При замкнутом на землю входе, на выходе усилителя должно быть 0В. Если там напряжение больше 1В, то тут уже что-то с микросхемой (возможно брак или левая микросхема)
Если все пункты в порядке, то микросхема обязана работать. Проверьте уровень громкости источника звука. Я когда только собрал этот усилитель, включаю его в сеть…звука нет…через 2 секунды все заиграло, знаете почему? Момент включения усилителя пришелся на паузу между треками, вот так вот бывает.

Другие советы с форума:

Умощнение. TDA7293/94 вполне заточена для подключения нескольких корпусов в параллель, правда есть один ньюансик — выхода надо соединять через 3…5 сек после подачи напряжения питания, иначе могут потребоваться новые м/с.

(С) Михаил aka ~D»Evil~ Санкт-Петербург, 2006г.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Br1	Диодный мост		1			В блокнот
С1-С3	Конденсатор	0.68 мкФ	3			В блокнот
С4-С7		10000 мкФ	4			В блокнот
Tr1	Трансформатор		1			В блокнот
	Схема включения — оригинальная (обычная)
	Аудио усилитель	TDA7294	1			В блокнот
С1	Конденсатор	0.47 мкФ	1			В блокнот
С2, С5	Электролитический конденсатор	22 мкФ	2			В блокнот
С3, С4	Электролитический конденсатор	10 мкФ	2			В блокнот
С6, С8	Электролитический конденсатор	100 мкФ	2			В блокнот
С7, С9	Конденсатор	0.1 мкФ	2			В блокнот
R1, R3, R4	Резистор	22 кОм	3			В блокнот
R2	Резистор	680 Ом	1			В блокнот
R5	Резистор	10 кОм	1			В блокнот
VM, VSTBY	Выключатель		2			В блокнот
	Источник аудиосигнала		1			В блокнот
	Динамик		1			В блокнот
	Схема включения — мостовая.
	Аудио усилитель	TDA7294	2			В блокнот
	Выпрямительный диод	1N4148	1			В блокнот
	Конденсатор	0.22 мкФ	2			В блокнот
	Конденсатор	0.56 мкФ	2			В блокнот
	Электролитический конденсатор	22 мкФ	4			В блокнот
	Электролитический конденсатор	2200 мкФ	2			В блокнот
	Резистор	680 Ом	2

УСИЛИТЕЛЬ МОЩНОСТИ НА TDA7293.
С самыми интимными подробностями!

http://detalinadom. *****/stats/UMZTDA7293.htm

Микросхема TDA7293 является логическим продолжением TDA7294, и не смотря на то, что цоколевка почти совпадает, имеет некоторые отличия, выгодно отличающую ее от предшественницы. Прежде всего увеличено напряжение питания и теперь оно может достигать величины ±50В, введены защиты от перегрева кристалла и короткого замыкания в нагрузке, а так же реализована возможность параллельного включения нескольких микросхем, что позволяет в широких пределах изменять выходную мощность. THD при 50Вт не превышает 0,1% в диапазоне 20…15000Гц (типовое значение 0,05%). Напряжение питания ±12…±50В, ток выходного каскада в пике достигает 10А. Все эти данные были взяты из даташника. Однако!!! Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов…

https://pandia.ru/text/78/135/images/image002_169.jpg» alt=»Мостовая»>
Рисунок 2

На рисунке 3 приведена схема параллельного включения, здесь верхняя микросхема работает в режиме «master», а нижняя в режиме «slave». В этом варианте выходные каскады разгружаются, заметно снижаются нелинейные искажения и возможно увеличение выходной мощности в n раз, где n — количество используемых микросхем. Однако следует учесть, что в момент включения на выходах микросхем могут сформироваться броски напряжения, а поскольку системы защиты еще не пришли в рабочий режим, то возможен выход из строя всей линейки включенных параллельно микросхем. Чтобы избежать этой неприятности настоятельно рекомендуется ввести в схему таймер, соединяющий, при помощи контактов реле, выхода микросхем не ранее чем через 2…3 сек с момента подачи питания на микросхемы. Хотя на эту тему завод производитель упорно умалчивает и многие уже попались на «удочку» неограниченных мощностей. Тем не менее, тестовые проверки одинарных вариантов усилителей на TDA7293 показывают устойчивую работу, но стоило одинарные варианты перевести в режим «slave» и подключить к «master»…
При включении — не обязательно первом — микросхемы просто разрывало до самого теплоотводящего фланца , причем всю запараллеленную линейку. И подобное происходило с TDA7293 не единожды, поэтому можно говорить о закономерности и если у Вас нет лишних денег на повторение наших опытов, то поставте таймерок и реле.
Что же касается параллельного включения, то тут даташник абсолютно прав — да, действительно TDA7293 может работать в этом режиме и при использовании 12-ти микросхем TDA7293, включенных по 6 шт. параллельно и при включении этих линеек в мостовую схему, теоретически можно получить до 600Вт выходной мощности на нагрузке в 4 Ома. Реально опробывалось по 3 микросхемы в плече моста, при питании ±35 В было получено около 260 Вт на нагрузку 4 Ома.

12″>

Параметр

Значение

Выходная мощность при одинарном включении

Rн — 4 Ома Uип — ±30В
Rн — 8 Ом Uип — ±45В

80Вт (110Вт макс)
110Вт (140Вт макс)

Выходная мощность при параллельном включении

Rн — 4 Ома Uип — ±27В
Rн — 8 Ом Uип — ±40В

110Вт
125Вт

Скорость нарастания выходного напряжения

Диапазон частот при неравномерности 3дБ

С1 не менее 1,5мкФ

Искажения

при мощности 5Вт, нагрузке 8Ом и частоте 1кГц
от 0,1 до 50Вт от 01.01.010Гц не более

Напряжение питания

Ток потребления в режиме STBY

Ток покоя оконечного каскада

Пороговое напряжение срабатывания устройств блокировки входного и выходного каскадов

«Включено»
«Выключено»

1,5 В
+3,5 В

Тепловое сопротивление кристалл-корпус, град.

Напряжение вторичной обмотки трансформатора, В	Напряжение после выпрямителя, В		Минимальная емкость сглаживающих конденсаторов на плечо питания, мкФ (мост)	Минимальная мощность трасформатора для Rн 4Ома (мост), ВА	Минимальная мощность трасформатора для Rн 8Ом, ВА (мост)	Выходная мощность одного корпуса на 4Ома (мост), Вт	Выходная мощность одного корпуса на 8Ом (мост), Вт	Выходная мощность 2-х корпусов, включенных параллельно на 4Ома (мост), Вт	Выходная мощность 2-х корпусов, включенных параллельно на 8 Ом (мост), Вт
ОРАНЖЕВЫМ обозначены режимы близкие к перегрузке, поэтому использовать их настоятельно не рекомендуем, перейдите на вариант параллельного включения СИНИМ ТЕМНЫМ обозначны режимы для платы из двух микросхем TDA7293, включенных параллельно в одном плече моста СИНИМ обозначены режимы для для платы из трех микросхем TDA7293, включенных параллельно в одном плече моста СИНИМ СВЕТЛЫМ обозначны режимы для платы из четырех микросхем TDA7293, включенных параллельно в одном плече моста ЗЕЛЕНЫМ ТЕМНЫМ обозначны режимы для платы из пяти микросхем TDA7293, включенных параллельно в одном плече моста ЗЕЛЕНЫМ обозначны режимы для платы из шести микросхем TDA7293, включенных параллельно в одном плече моста ЗЕЛЕНЫМ СВЕТЛЫМ обозначны режимы для платы из семи микросхем TDA7293, включенных параллельно в одном плече моста КОРИЧНЕВЫМ ТЕМНЫМ обозначны режимы для платы из восьми микросхем TDA7293, включенных параллельно в одном плече моста КОРИЧНЕВЫМ обозначны режимы для платы из девяти микросхем TDA7293, включенных параллельно в одном плече моста КРАСНЫМ обозначны режимы для платы из десяти микросхем TDA7293, включенных параллельно в одном плече моста Тут следует сразу оговорится — у микросхемы не очень хороший такой параметр, как тепловое сопротивление кристалл-корпус, поэтому при использовании микросхем в режиме «вроде должны выдержать» лучше не рисковать, а поставить еще один корпус в параллель имеющимся, тем более для него никакой «обвязки» не требуется…

Ну и наконец были проведены тесты еще некоторых особенностей TDA7293, но уже Китайского (а может и не Китайского… Корче говоря эта тайна покрыта мраком) производства:
Система защиты от короткого замыкания сработала с первого раза — раздался сухой хлопок и микросхема приобрела совершенно иной вид:

https://pandia.ru/text/78/135/images/image005_116.jpg»>

Маркировка у этих чудесных микросхем была выполнена лазером, однако шрифт надписи был несколько иной, причем пока усилитель работал его работоспособность от нормально маркированной TDA7293 практически не отличалась во всех режимах включения. Кстати сказать, микросхемы эти уже практически вытеснили старые образцы, поэтому некоторые поставщики на «раритет» серьезно увеличили цену. Мы же уже торгуем «новыми» микросхемами и нареканий пока не выявленно, поскольку всех усиленно предупреждаем, что «новые» TDA7293 (впрочем как и TDA7294 — тоже уже «новые») не стоит проверять на живучесть, а в режимах нормальной эксплуатации они себя очень даже себя хорошо чувствуют…

https://pandia.ru/text/78/135/images/image007_96.jpg» alt=»Новые TDA7293″>

Немного статистики по «новым» TDA7293, проверялось по 50 штук каждого вида.
		Потребление на холостом ходу более 3А с характерным нагревом корпуса
		Потребление на холостом ходу более 1А с характерным нагревом корпуса
Отказалось издавать звук		Отказалось издавать звук
Результаты проверки на КЗ на фото выше		Результаты проверки на КЗ — пока не проверяли
К дополнительным приметам можно отнести несколько зеленоватый оттенок корпуса, оранжевые разводы на фланце и отсутствие значка рядом с логотипом фирмы.		К дополнительным приметам можно отнести черноватый оттенок корпуса, лазерная маркировка и значка логотипа и самой микросхемы более объемная, под углом к свету просматривается намного четчке.

Что касается маркировки TDA7293 приведенной ниже, то эти микросхемы даже не стоит и покупать, поскольку кроме как для изготовления брелков они ни на что не пригоды, поскольку даже ток не потребляют…

https://pandia.ru/text/78/135/images/image009_80.jpg» alt=»Схема»>

Не проставленные номиналы как в типовой схеме включения.

TDA7293.pdf TDA7294.pdf TDA7295.pdf Усилитель мощности на TDA7293 на микросхеме простой высококачественный

На последок остается добавить, что TDA7293 можно использовать с плавающим питанием, принципиальная схема приведена на рисунке 4. Этот вариант позволяет развить до 200Вт на 4 Ома при типовых искажениях.

https://pandia.ru/text/78/135/images/image011_63.jpg» alt=»Габаритные размеры TDA7293″>
Рисунок 5

Ну и наконец как можно закрепить микросхему TDA7293 на радиаторе. Можно использовать изолирующие шайбы, которые не дадут коротнуть теплоотводящий фланец микросхемы с радиатором — ведь на нем «МИНУС» напряжения питания, а можно использовать «хвостики» от наших транзисторов типа КТ818. «Хвостик» необходимо вложить между полосками стеклотекстолита, с которых удалена фольга, предварительно смазав их хороша размешанным эпоксидным клеем. Если нет желания долго ждать полимеризацию клея, то можно использовать кусочек ваты, пропитанной ЛЮБЫМ «СУПЕР КЛЕЕМ» — через 15 мин. она уже полностью затвердеет.
Как только клей затвердеет, обточить напильником края, просверлить отвертия в полоске-кронштейне и в радиаторе, причем в радиаторе лучше нарезать резьбу М3. Слюду, с обоих сторон промазать термопастой! Ну а как будет это выглядеть видно на рисунке 6.

https://pandia.ru/text/78/135/images/image013_103.gif»>

ВНИМАНИЕ!!! Если на выходе источника сигнала присутствует постоянное напряжение, на входе нужно поставить конденсатор!

При прослушивании можно попробовать включить режим Mute.

Двухполосный усилитель с фильтрами второго порядка (12дБ/Октава). Если использовать типовую схему включения, то двухполосный усилитель можно сделать не используя дополнительных элементов.

Таблица выбора элементов разделительных фильтров

Микросхема TDA7293 является логическим завершением сборки TDA7294, и не смотря на то, что цоколевка почти одинаковая, имеется ряд улучшений по сравнению с ее предшественницей. В первую очередь следует отметить увеличенное напряжение до величины ±50В, добавлены защиты от перегрева кристалла и КЗ в нагрузке УНЧ, реализована возможность параллельного соединения нескольких микросхем для увеличения выходной мощности. THD при 50Вт не выше 0,1% в диапазоне 20…15000Гц. Напряжение питания ±12…±50В, ток выходного каскада в пике достигает 10А.

Существует несколько известных модификаций данной конструкции. Тут применен всего один выходной каскад, который выполнен на широко используемой в среде радиолюбителей комплиментарной паре 2SC5200 + 2SA1943. Поэтому, схема способна выдавать на выходе до 120 ватт звуковой мощности. Микросборка почти не греется, а вот транзисторы выходного каскада греются очень сильно, так как работают в режиме АВ, следовательно, их необходимо разместить на радиаторе.

Если вы решили собрать эту конструкцию УНЧ для широкополосной акустики, то использовать этот вариант схемы не советую. Коэффициент нелинейных искажений на выходе достаточно высок, поэтому такой УНЧ более подходит для питания сабвуфера. При использовании TDA7293 с максимально разрешенным напряжением питания, мощность усилителя увеличиться до 140 ватт, но при этом микросхема уже начнет греться.

Предлагаемый УНЧ обладает очень низким коэффициентом нелинейных искажений и уровнем собственных шумов. Собранная конструкция имеет небольшие габариты.

Катушку L1 – бескаркасная, трехслойная, изготавливается своими руками и содержит по десять витков провода ПЭВ-1.0 в каждом слое. Намотку необходимо вести на оправке 12 мм. Приблизительная индуктивность – 5 мкГн. Перечень и номиналы радиокомпонентов, а также чертеж печатной платы смотри в архиве выше.

Схема из журнала радио разработана на базе многократно повторенного радиолюбителями и хорошо зарекомендовавшего себя УНЧ. Цепочка R1С1 образует входной фильтр низкой частоты, необходимый для подавления ВЧ помех. Входная емкость С2 задает нижнюю границу усиливаемого интервала частот. С указанной на рисунке номиналом эта частота около 7 Гц. Оксидные емкости, находящиеся в цепи прохождения сигнала, для улучшения работы на частотах выше 5-7 кГц зашунтированы пленочными конденсаторами: это С4, С5 в цепи отрицательной обратной связи и С8, С9 в роли вольтодобавки. Также пленочные емкости С10 и С12 необходимы в блоке питания. Цепи R12С6 и R8R9C3VD1 осуществляют правильную последовательность чередования режимов Stand-By и Mute при подачи и отключении питающего напряжения, чтобы исключить раздражающие щелканья в динамиках. Цепь R14С7 необходима для устойчивой работы схемы на реальную нагрузку.

Цепь комбинированной ООС по напряжению и току образуется резисторами R3, R4, R6, R7, R10, R11, R15. Из них сопротивления R4 и R11 задают ООСН, резистор R15 является датчиком тока, а остальные сопротивления задают глубину ООСТ, причем возможен вариант как схемы подачи ООСТ по рисунку 4а, так и по рисунку. 4б (смотри архив с подробным описанием). Вариант включения цепи ООСТ задается перемычкой между точками 1, 2, 3.

Сопротивление R2 необходимо для разделения общего провода входной и выходной цепей. Вывод 5 TDA7293 — выход датчика ограничения сигнала и используется для подсоединения соответствующего индикатора или электронного регулятора усиления.

Усилитель собран на печатной плате, чертеж выполненный в программе спринт лайаут имеется в общем архиве. В конструкции применены резисторы номинальной мощностью 0,125 Вт, кроме сопротивления R15 — 5 Вт, его требуется монтировать на печатную плату (ПП) с малым зазором для улучшения охлаждения. Это же относится к сопротивлениям R10 и R14. Особое внимание необходимо уделить сопротивлению R2. Его номинал должно быть в диапазоне 1-5 Ом, и перед монтажом на ПП, его рекомендуется проверить мультиметром. При отсутствии подходящего сопротивления его можно заменить обычной перемычкой. Все остальные резисторы, кроме входящих в цепи отрицательных ОС, могут иметь небольшой разброс сопротивления до 20%.

Диод VD1 следует применить с максимальным обратным напряжением не менее 50 В. Автор взял диод 1N4007. Микросборку необходимо устанавливать на теплоотвод площадью не менее 500 см 2 с применением термопасты. Следует учитывать, что корпус TDA7293 соединен с минусовой шиной питания. Поэтому необходимо взять изолирующую прокладку, либо изолировать теплотвод от корпуса конструкции.

Усилитель питается от двухполярного источника питания вариант схемы которого прилагается в архиве.

Напряжение питания 1 -10…-40В; Напряжение питания 2 +10…+40В; Ток выходной 4А, покоя 60мА; Р вых 140 Вт; R вх 100кОм; Коэффициент усиления 30дБ; Полоса частот 20-20000Гц; Сопротивление нагрузки 8 Ом.

В данном FAQ мы постараемся рассмотреть все вопросы связанные с популярной в последнее время микросхемой УНЧ TDA7293/7294. Информация взята с одноименной темы форума сайта Паяльник, forum.cxem.net/index.php?showtopic=8669. Всю информацию собрал воедино и оформил ~D»Evil~, за что ему огромное спасибо. Параметры микросхемы, схема включения, печатная плата, все это .

Вот схема блока питания

(нажмите для увеличения)

1.1 Трансформатор — должен иметь две вторичные обмотки . Либо одна вторичная обмотка с отводом от средней точки (встречается очень редко). Итак, если у вас трансформатор с двумя вторичными обмотками, то их необходимо соединить как показано на схеме. Т.е. начало одной обмотки с концом другой (начало обмотки обозначается черной точкой, на схеме это показано). Перепутаете, ничего не будет работать. Когда соединили обе обмотки, проверяем напряжение в точках 1 и 2. Если там напряжение, равное сумме напряжений обеих обмоток, то вы соединили все правильно. Точка соединения двух обмоток и будет «общим» (земля, корпус, GND, называйте как хотите). Это первая распространенная ошибка, как мы видим: обмоток должно быть две, а не одна.

Теперь вторая ошибка: В даташите (тех. описание микросхемы) на микросхему TDA7294 указано: для нагрузки 4Ома рекомендуется питание +/-27.

Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В, этого сделать нельзя!!!

Когда вы покупаете трансформатор, на нем пишут действующее значение , и вольтметр вам тоже показывает действующее значение. После того, как напряжение выпрямляется, им заряжаются конденсаторы. А заряжаются они уже до амплитудного значения которое в 1.41 (корень из 2ух) раза больше действующего значения. Стало быть, чтобы на микросхеме было напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Т.к. на такое напряжение трансформаторы не делают, то возьмем ближайшее: 20В). Суть думаю ясна.
Теперь о мощности: для того, чтобы TDA выдала свои 70Вт, ей необходим трансформатор мощностью минимум 106Вт (КПД у микросхемы 66%), желательно больше. Например для стерео усилителя на TDA7294 очень хорошо подойдет трансформатор мощностью 250Вт

1.2 Выпрямительный мостик

Тут как правило вопросов не возникает, но все же. Я лично предпочитаю ставить выпрямительные мосты, т.к. не надо возиться с 4мя диодами, так удобнее. Мостик должен обладать следующими характеристиками: обратное напряжение 100В, прямой ток 20А. Ставим такой мостик и не паримся, что в один «прекрасный» день он сгорит. Такого мостика хватает на две микросхемы и емкость конденсаторов в БП 60″000мкФ (когда конденсаторы заряжаются, через мостик проходит очень высокий ток)

1.3 Конденсаторы

Как видно, в схеме БП используется 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (С2, С3) необходимы для подавления ВЧ помех. По емкости ставьте что будет: от 0,33мкФ до 4мкФ. Желательно ставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсации напряжения, да и к тому же отдают свою энергию при пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). По емкости до сих пор люди спорят, сколько все таки нужно. Я на опыте понял, что на одну микросхему, достаточно 10000 мкФ в плечо. Напряжение конденсаторов: выбирайте сами, в зависимости от питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. С неполярными то же самое. Вроде бы ничего не упустил…

В итоге у нас получился БП содержащий 3 клеммы: «+» , «-» и «общий» С БП закончили, переходим к микросхеме.

2) Микросхемы TDA7294 и TDA7293

2.1.1 Описание выводов микросхемы TDA7294

1 — Сигнальная земля

4 — Тоже сигнальная земля
5 — Вывод не используется, можете его смело отламывать (главное не перепутайте!!!)
7 — «+» питания
8 — «-» питания

11 — Не используется
12 — Не используется
13 — «+» питания
14 — Выход микросхемы
15 — «-» питания

2.1.2 Описание выводов микросхемы TDA7293

1 — Сигнальная земля
2 — Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)
3 — Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1
4 — Тоже сигнальная земля
5 — Клиппметр, в принципе абсолютно ненужная функция
6 — Вольтодобавка (Bootstrap)
7 — «+» питания
8 — «-» питания
9 — Вывод St-By. Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)
10 — Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)
11 — Вход оконечного каскада усиления (используется при каскадировании микросхем TDA7293)
12 — Сюда подключается конденсатор ПОС (С5) когда напряжение питания превышает +/-40В
13 — «+» питания
14 — Выход микросхемы
15 — «-» питания

2.2 Разница между микросхемами TDA7293 и TDA7294
Такие вопросы встречаются постоянно, итак, вот основные отличия TDA7293:
— Возможность параллельного включения (фигня полная, нужен мощный усилитель — собирайте на транзисторах и будет вам счастье)
— Повышенная мощность (на пару десятков ватт)
— Повышенное напряжение питания (иначе предыдущий пункт был бы не актуален)
— Еще вроде говорят что она вся сделана на полевых транзисторах (а толку то?)
Вот вроде бы все отличия, от себя лишь добавлю что у всех TDA7293 наблюдается повышенная глючность — слишком часто горят.

Еще один распространенный вопрос: Можно ли заменить TDA7294 на TDA7293?

Ответ: Можно, но:
— При напряжении питания — При напряжении питания >40В, только необходимо изменить местоположение конденсатора ПОС. Он должен быть между 12ой и 6ой лапами микросхемы, иначе возможны глюки в виде возбуда и т.д.

Вот как это выглядит в даташите на микросхему TDA7293:

Как видно из схемы, конденсатор подключается либо между 6ой и 14ой лапами (напряжение питания 40В)

Есть такие экстремалы, запитывают TDA7294 от 45В, потом удивляются: а че горит? Горит потому, что микросхема работает на пределе. Сейчас тут мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Вруби на максимальную громкость и засеки время секундомером»

Если у вас нагрузка 4 Ома, то оптимальное питание будет +/- 27В (обмотки трансформатора на 20В)
Если у вас нагрузка 8 Ом, то оптимальное питание будет +/- 35В (обмотки трансформатора на 25В)
С таким напряжением питания микросхема будет работать долго и без глюков (у меня выдерживала КЗ выхода в течение минуты, и ничего не сгорело, как обстоят дела с этим у товарищей экстремалов я не знаю, они молчат)
И еще: если вы все таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений вы все равно никуда не денетесь Больше 70Вт (напряжение питания +/-27В) с микросхемы выжимать бесполезно, т.к. слушать этот скрежет невозможно!!!

Вот график зависимости искажений (THD) от выходной мощности (Pout)

Как мы видим, при выходной мощности 70Вт искажения у нас в районе 0,3-0,8% — это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрип и скрежет, в общем слушать звук при таких искажениях невозможно. Отсюда получается, что увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а толку то? Все равно после 70Вт слушать не возможно!!! Так что примите к сведению, плюсов тут никаких нет.

2.4.1 Схемы включения — оригинальная (обычная)

Вот схемка (взята из даташита)

C1 — Лучше ставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т.е. всеми любимые басы).
С2 — Лучше ставить 220мкФ 50В — опять таки, басы станут лучше
С3, С4 — 22мкФ 50В — определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)
С5 — вот он, конденсатор ПОС (как его подключать я написал в пункте 2.1 (в самом конце). Его тоже лучше взять 220мкФ 50В (отгадайте с 3ех раз…басы будут лучше)
С7, С9 — Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 — Можно не ставить, у нас в БП уже стоят конденсаторы

R2, R3 — Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять
R4, R5 — По сути та же функция, что и у C3, С4

На схеме есть непонятные клеммы VM и VSTBY — их необходимо подключить к ПЛЮСУ питания, иначе ничего работать не будет.

2.4.2. Схемы включения — мостовая

Схема тоже взята из даташита

По сути эта схема представляет из себя 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) включена между выходами усилителя. Есть еще пара нюансов, о них чуть позже. Такая схема может использоваться когда у вас нагрузка 8 Ом (Оптимальное питание микросхем +/-25В) или 16Ом (Оптимальное питание +/-33В). Для нагрузки 4Ома делать мостовую схему бессмысленно, микросхемы не выдержат ток — результат думаю известен.

Как я сказал выше, мостовая схема собирается из 2-ух обычных усилителей. При этом, вход второго усилителя подключается к земле. Еще прошу обратить внимание на резистор который подключен между 14й «ногой» первой микросхемы (на схеме: вверху) и 2-ой «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.

2.4.3 Схемы включения — умощнение микросхемы

Мой вам совет: не страдайте фигней, нужна большая мощность — делайте на транзисторах
Возможно позже напишу как умощнение делается.

2.5 Пара слов о функциях Mute и Stand-By

Mute — По своей сути, эта функция микросхемы позволяет отключить вход. Когда на выводе Mute (10-я лапа микросхемы) напряжение от 0В до 2,3В производится ослабление входного сигнала на 80 дБ. При напряжении на 10-й лапе более 3,5В ослабления не происходит
— Stand-By — Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. При напряжении на 9-ом выводе микросхемы более 3ех вольт, выходные каскады работают в своем нормальном режиме.

Реализовать управление этими функциями можно двумя способами:

В чем разница? По сути своей ни в чем, делайте так, как вам удобно. Я лично выбрал первый вариант (раздельное управление).

Выводы обоих схем должны быть подключены либо к «+» питания (в этом случае микросхема включена, звук есть), либо к «общему» (микросхема выключена, звука нет).

3) Печатная плата

Вот печатная плата для TDA7294 (TDA7293 тоже можно ставить, при условии что напряжение питания не превышает 40В) в формате Sprint-Layout: скачать .

Плата нарисована со стороны дорожек, т.е. при печати надо зеркалить (для лазерно-утюжного метода изготовления печатных плат)

Печатную плату я делал универсальную, на ней можно собрать как простую схему, так и мостовую. Для просмотра необходима программа Sprint Layout 4.0.

Пробежимся по плате и разберем что к чему относится.

3.1 Основная плата (в самом верху) — содержит 4 простых схемы с возможностью объединения их в мостовые. Т.е. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мостовой. Универсал одним словом.

Обратите внимание на резистор 22к обведенный красным квадратом, его необходимо впаивать если вы планируете делать мостовую схемы, так же необходимо впаять входной конденсатор как показано на разводке (крестик и стрелочка). Радиатор можно купить в магазине Чип и Дип, продается там такой 10х30см, плата делалась как раз под него.

3.2 Плата Mute/St-By

Так уж получилось что для этих функций я сделал отдельную плату. Все подключать по схеме. Mute (St-By) Switch — это переключатель (тумблер), на разводке показано какие контакты замыкать чтобы микросхема работала.

Если ничего не найдено, то снова включаем усилитель в сеть, берем вольтметр и проверяем напряжения:

Начнем с напряжения питания: на 7ой и 13ой лапе должен быть «+» питания; На 8ой и 15ой лапах должен быть «-» питания. Напряжения должны быть одинаковой величины (По крайне мере разброс должен быть не больше 0,5В).
— На 9ой и 10ой лапах должно быть напряжение больше 5В. Если напряжение меньше, значит вы ошиблись в плате Mute/St-By (перепутали полярность, тумблер не так поставили)
— При замкнутом на землю входе, на выходе усилителя должно быть 0В. Если там напряжение больше 1В, то тут уже что-то с микросхемой (возможно брак или левая микросхема)

Если все пункты в порядке, то микросхема обязана работать. Проверьте уровень громкости источника звука. Я когда только собрал этот усилитель, включаю его в сеть… звука нет… через 2 секунды все заиграло, знаете почему? Момент включения усилителя пришелся на паузу между треками, вот так вот бывает.
полезные

TDA7294 Мостовая схема усилителя 300 Вт

Интегральная схема усилителя TDA7294 сделана из большого количества материалов, но я поделился, что некоторые из них очень хороши, дизайн схемы можно сказать, как в оригинальной звуковой системе. 1 x 100 Вт мощность может … Electronics Projects, TDA7294 Bridge 300W Amplifier Circuit «схемы усилителя звука, микросхема усилителя, схема усилителя tda7294,» Дата 2019/08/02

Интегральная схема усилителя TDA7294 сделана с много, но я поделился некоторыми из них, они очень хороши, дизайн схемы можно сказать, как в оригинальной звуковой системе.

Мощность 1 x 100 Вт может быть получена с двумя TDA7294 TDA7294 с мостовым подключением Можно взять напряжение источника питания 200 Вт, поддерживаемое низким, в этом приложении вы получаете мощность 150 Вт на канал.

Напряжение питания симметричной цепи + — 25 В постоянного тока рекомендуется 2 × 18 В переменного тока 12 А трансформатор, используемый для конденсатора фильтра 4700 мкФ вместо 6800 мкФ, хорошо использовать

300 Вт TDA7294 Мост

применение TDA7294 , это конфигурация моста (bridge), где два TDA7294 управляют выходом.В этой конфигурации величина нагрузки не должна быть ниже 8 Ом. Основными преимуществами этого усилителя являются: — Высокая мощность при низком напряжении. — Значительная выходная мощность даже при высоких значениях нагрузки (16 Ом). При нагрузке на динамики 8 Ом и напряжении ± 25 В постоянного тока максимальная достижимая мощность составляет 150 Вт на канал, тогда как при нагрузке 16 Ом и напряжении ± 35 В постоянного тока максимальная мощность составляет 170 Вт на канал. Этот усилитель был протестирован с двумя динамиками мощностью 300 Вт и нагрузкой 8 Ом и 12 дюймов, что дало отличные характеристики.

Источник: videorockola.com TDA7294 Усилитель мощностью 300 Вт Альтернативная ссылка на файлы печатной платы:

СПИСОК ССЫЛКИ ДЛЯ ЗАГРУЗКИ ФАЙЛОВ (в формате TXT): LINKS-8930.zip

Circuit Dynamic Power Amplifier — с мостом TDA7 Стерео 80 Вт

TDA 7294 может использоваться в стереорежиме (2 x 80 Вт) или в режиме моно моста (1x 180 Вт), для этой конфигурации просто установите 4 перемычки. Для облегчения сборки в схему включен блок питания.Источник питания — простой симметричный, с мостовым выпрямителем, конденсаторы — два больших электролитических, от 4,700 мкФ до 12 000 мкФ / 50 В. Рекомендуемый трансформатор — 12-0-12 при 25-0-25 / 5A, в зависимости от качества трансформатора, рекомендованного при минимальном токе 6 ампер. Конечно, с меньшим трансформатором мощность будет меньше, как и ток.

TDA7294 — это монолитная интегральная схема в корпусе Multiwatt15, предназначенная для использования в качестве усилителя аудио класса AB в полевых устройствах Hi-Fi (домашняя стереосистема, громкоговорители с автономным питанием, Topclass TV).Благодаря широкому диапазону напряжений и возможности высокого выходного тока он способен подавать самую высокую мощность как на нагрузки 4 Ом, так и на 8 Ом даже при плохой регулировке питания с подавлением высокого напряжения питания. Встроенная функция приглушения с задержкой включения упрощает удаленное управление, избегая шумов включения-выключения.

Еще одно предложение по применению — это конфигурация BRIDGE, в которой используются два TDA7294. В этом приложении значение нагрузки не должно быть ниже 8 Ом по причинам, связанным с рассеиванием и током
.Подходящая область применения включает в себя реализации сабвуферов HI-FI / TV.

В стерео все перемычки должны быть открыты, а динамики подключены к разъемам Lout и Rout, а аудиовходы — к Lin и Rin. В усилителе в мостовом режиме все перемычки должны быть замкнуты, а аудиовыход Lout (+ динамик) Rout (- динамик), а аудиовход будет Lin, Rin будет подключен к земле через JB2.

Получайте новые сообщения по электронной почте:

Подписаться

Следите за нами в социальных сетях

Основными преимуществами этого решения являются:
— Высокая мощность при ограниченном уровне напряжения питания.
— Значительно высокая выходная мощность даже при высоких значениях нагрузки (например, 16 Ом).
При Rl = 8 Ом, Vs = ± 25V максимальная выходная мощность составляет 150 Вт, а при Rl = 16Ohm, Vs = ± 35V максимальное значение Pout составляет 170 Вт.

В мостовом режиме производитель не рекомендует использовать с динамиками с сопротивлением менее 8 Ом.

В этой схеме был удален переключатель отключения звука / режима ожидания, но если вы предпочитаете, вы можете добавить его, сборка проста с использованием предлагаемой печатной платы.

Корпус интегральной схемы должен быть изолирован от радиатора с помощью слюды или пластиковой термопрокладки для изоляции винта.

Thermal Pad

Схема динамического усилителя с использованием tda 7294 — мост 180 Вт или стерео 2 x 80 Вт — Нажмите, чтобы увеличить

В мостовом режиме закоротите перемычки JB1, JB2, JB3, JB4.

Предлагаемая печатная плата (PCB) для схемы динамического усилителя звука с tda7294

Мост Tda7294 или стереодинамическая печатная плата Tda7294 Мост или стереодинамическая компоновка печатной платы Tda7294 Мост или стереодинамическая печатная плата Silk

Список компонентов

Детали	Доблесть
Резисторы 1/4 Вт 5%
R1, R3, R7, R9, R13	22k — красный, красный, оранжевый, золотой
R2, R8	680 синий, серый, коричневый, золотой
R4, R10	100k — коричневый, черный, желтый, золотой
R5, R11	27k — красный, фиолетовый, оранжевый, золотой
R6, R12	47k — желтый, фиолетовый, оранжевый, золотой
R14, R15	4.7K — желтый, фиолетовый, красный, золотой
Конденсаторы
C1, C3, C10, C11, C16, C17	100nF (104) / 100V — Керамический конденсатор
C2, C4	4,700 мкФ и 12 000 мкФ / 50 В — электролитический конденсатор
C5, C7, C8, C9, C13, C14, C15, C18	22µF / 50v — электролитический конденсатор
C6, C12	1 мкФ / 100 В или 250 В — полиэфирный конденсатор
C19, C20	220pF / 100V — Керамический конденсатор
Полупроводники
CI1, CI2	TDA7294 — Микросхема
D1, D2	1N4148 Диод полупроводниковый
B1	GBU15G Или аналогичный — Мостовой выпрямитель
Led1, Led2	Красный светодиод 5 мм
Разъемы
Мощность	Разъем клеммной колодки 2 винта — Разъем блока питания
LOUT	Разъем клеммной колодки 2 винта — левый аудиовыход (стереорежим) или (+) мостовой режим
LIN	Разъем клеммной колодки 2 винта — правый аудиовход (стереорежим) или вход (мостовой режим)
МАРШРУТ	Разъем клеммной колодки 2 винта — правый аудиовыход (стереорежим) или (-) мостовой режим
RIN	Разъем клеммной колодки 2 винта — правый аудиовход (стерео) или не используется (мост)
Разное
Трансформатор	12-12 В при 25-25 В
J1, J2, J3, J4, J5	Кусок провода — следите за сильным током, который пройдет через них
JB1, JB2, JB3, JB4	Перемычка для переключения режимов усилителя
Печатная плата, сварка, провода, коробка, радиатор и т. Д.

Загрузить файлы PDF на усилитель — PDF, PNG и техническое описание TDA7294

Скачать PDF Зеркало

Купить Наборы «Сделай сам» TDA7294 на Aliexpress с бесплатной доставкой по всему миру.

Теги Усилитель, усилитель tda, Аудио, Скачать, усилитель мощности, схема усилителя мощности, tda, tda7294 pcb

Предыдущая

Модуль датчика освещенности с LDR (светозависимым резистором)

Скачать калькулятор Яги 2.6.4 — Длинная антенна Yagi в стиле DL6WU

Далее

Brutus — усилитель мощности аудио цепи стерео с мостом 2x 170 W

Tda7294

Схема усилителя с TDA7294 имела большой успех среди наших читателей, поэтому принесите больше, чем эту версию усилителя с TDA 7294 «Brutus», это прикладной мост к tda7294, который может обеспечить до 170 Вт при 8 Ом, 38 В постоянного тока.

Интегральная схема TDA7294, разработанная SGS Thompson (www.st.com), позволяет вам с небольшими деньгами получить полноценный усилитель, она разработана как аудиоусилитель класса AB и идеально подходит для использования в домашних системах, кинотеатрах и высококачественных усилителях. для легкой сборки.Он способен работать с нагрузками 4, 8 и 16 Ом (динамики). Он способен выдавать 100 Вт при 4 Ом, VS = + — 29 В, 100 Вт при 8 Ом, Vs = + — 38 В. Общее искажение составляет всего 0,1% при PO = от 0,1 до 50 Вт и F = 20 Гц при 20 кГц.

В этой версии мостового или мостового усилителя помните об импедансе динамиков! Рекомендуется минимум 8 Ом — 16 Ом при напряжении до + -38 Вольт.
R = 8 Ом VS = + — 25 В постоянного тока, PO = 150 Вт
R = 16 Ом Vs = + -35 В постоянного тока, Po = 170 Вт

Схема Брута — Схема усилителя с TDA 7294 — 170 Вт x2 — нажмите, чтобы увеличить

Схема моста стерео

Tda7294 Схема разделена на две основные части: источник питания и усилитель мощности.

Получайте новые сообщения по электронной почте:

Подписаться

Следите за нами в социальных сетях

Блок питания для Brutus — Блок питания состоит из трансформатора от 18-0-18 до 26-0-26 @ 350 ВА. Мостовой выпрямитель должен быть GSIB2580 или аналогичным, конденсаторы могут быть от 4,700 мкФ / 50 В до 10 000 мкФ / 50 В. Также есть 2 керамических конденсатора и 2 резистора, функция этих резисторов — разряжать большие электролитические конденсаторы при отключении цепи.

Усилитель мощности — Усилитель сконфигурирован для работы в стереофоническом мостовом стереофоническом режиме с использованием 4 интегральных схем, резисторы R11, R12, R17, R18 (R) и R13, R14, R20, R21 (L) определяют коэффициент усиления усилитель звука. С этими компонентами установлено значение 30 дБ. Цепь отключения звука / ожидания подключена непосредственно к VCC цепи. Входное сопротивление определяется резисторами R4 и R9.

При сборке интегральных схем в радиаторе необходимо использовать изолированные втулки, чтобы избежать электрического контакта между металлическим корпусом ИС и радиатором.

Thermal Pad

Рекомендуемый монтаж на печатной плате Brutus — мостовой стереоусилитель 2 x 170 Вт (всего 300 + Вт) — щелкните изображения, чтобы увеличить

Tda7294 мост стерео Pcb нижняя часть Tda7294 мост стерео Pcb макет Tda7294 Bridge Stereo Pcb Шелковый топ

О схемной сборке Brutus
Печатная плата, предлагаемая для этой сборки, является односторонней, чтобы облегчить в основном жизнь новичкам … однако, если это простая грань, есть перемычки! Соедините отрезки провода, соединяя точки между собой, обращая внимание на толщину перемычек в точках подключения питания.

Список материалов для монтажа усилителя в мостовом Brutus

Детали	Значение
Резисторы 1/4 Вт
R1, R2	27к
R3, R8	100 тыс.
R4, R9, R11, R13, R15, R16, R17, R19, R20, R22	22 К
R5, R10	47к
R12, R14, R18, R21	680 Ом
R6, R7	4,7 кОм ~ 10 кОм — 2 Вт
Конденсаторы
C1, C2, C17, C18	1 мкФ / 250 В — полиэфирный конденсатор
C3, C6, C7, C8, C13, C14, C21, C22	22µF / 50V — электролитический конденсатор
C4, C5, C9, C10	4.700 мкФ ~ 10.000 мкФ / 50 В — электролитический конденсатор
C11, C12, C15 C16	100nF / 100V — Керамический конденсатор
C19, C20	220µF / 50V — Конденсатор электролитический
Полупроводники
B1	Мостовой выпрямитель VSIb2580, GSIB2580, D25xb60, GBJ2510 или аналогичный
D1, D2	1N4148
IC1, IC2, IC3, IC4	TDA7294
Разъемы
L-IN	Разъем клеммной колодки 2 винта — левый ввод
L-ВЫХОД	Разъем клеммной колодки 2 винта — Левый выход
R-IN	Клеммная колодка разъема 2 винта — Правый ввод
R-ВЫХОД	Клеммная колодка разъема 2 винта — Выход правый
переменного тока	Клеммная колодка разъема 2 винта — трансформатор
Разное
Трансформатор	18-0-18 при 26-0-26 В перем. Тока / 8A
Печатная плата, сварка, провода, коробка, радиатор и т. Д.

Загрузите файлы PDF для установки стереоусилителя. Мост: Silk Screen, PCB, сторона компонентов PCB, Silk screen, TDA7294 Eagle Library, TDA7294 Datasheet

Скачать PDF

Зеркало

Купить Наборы «Сделай сам» TDA7294 на Aliexpress с бесплатной доставкой по всему миру.

Теги Усилитель, усилитель tda, Аудио, Схемы, усилитель мощности, схема, стерео, tda, tda7294 7293, дизайн tda7294, tda7294 ic, tda7294 kit, tda7294 ne5532, выход tda7294, tda7294 pcb, tda7294 pdf, tda7294replacetda7294 стерео, tda7294replacetda7294

Предыдущая

Видеоурок по делителю напряжения

— Делители напряжения и как их собрать

Видеоруководство по регулятору напряжения и схема зарядного устройства USB-гаджета

Далее

Компоновка печатной платы усилителя

Tda7294 — Схемы печатной платы

Tda7294 Мостовой стерео усилитель для печатной платы Аудио усилитель Diy усилитель

Tda7294 Мостовой усилитель 250 Вт Graffiti Diy усилитель Hifi

усилитель мощности цепи Ic Tda7294 с печатной платой 80 Вт Rms Xtronic Org

940002 усилитель сабвуфера Layer

Плата усилителя Diy с 2sc5200 2sa1943 Tda7294

Стереоусилитель мощности Rms 300 Вт Tda7294 Схема компонентов

Tda7294 Схемы усилителя звука

Tda7294 Поиск усилителя Easyeda

Tda7294 Схема усилителя Электроника

Tda7294 Care

Tda7294 Схема усилителя Маленькая печатная плата Проекты электроники Схемы

Стерео Усилитель мощности звука 80 Вт Tda7294 Электронная схема

Tda7294 Comp Amplificador Ponte Estereo Схема 700×518 Динамическая схема

Схема

Динамический усилитель мощности с мостом Tda7294 180 Вт или

Tda7294 Схемы усилителя звука 2

Tda7294 Усилитель мощности Tda7294 Аудио

Tda7294000 Tda7294 200 Вт усилитель Share Project Pcbway

Tda7294 Схемы усилителя звука

Как сделать усилитель с Tda7294 Стерео электроника 240 Вт

Плата моноусилителя 100 Вт Diy с использованием Tda7294 Ic Technical

Tda7292 Схема усилителя мощности на базе Tda7293 Tda7292 для аудио-усилителя 9293 Tda7294 усилитель мощности звука Project Audio Design

Схема усилителя мощностью 100 Вт Tda7294 Pcb Electronics Projects Circuits

Усилитель Tda7294 2 1 Сабвуфер Tone Control Easyeda

Tda7294 Принципиальная схема Pcb

Tda7294 Усилитель мостового режима от Pcb Gogo Hackster Io

150 Вт Tda7000 Tone Усилитель Tone Power

00 2sa429429229229229200020002000200020002000200020002 Электронная схема

Tda7294 Схема усилителя Маленькая печатная плата

Усилитель мощности звука с Ic Tda7294 или Tda7293 Minimus

Tda7294 Усилитель мощности на транзисторах Tda7293 также будет в продаже Tda7294 Stereo New 200 Watt Amplifier Share Project Pcbway

Tda7294 Строительство моста Скачать Pcb Youtub e

Tda7594 Усилитель звука 50 Вт

Цепи усилителя звука Tda7294

Принципиальная схема усилителя мощности IM Yahica с макетом печатной платы

Общая плата усилителя Tda7294 Плата печатной платы Tda7293 Pcb усилитель Электронная схема усилителя Amazon Tofbda

292

292 С Ic Tda7293 100 Вт Xtronic Org

Tda7294 Усилитель звука 2 X 80 Вт

Tda7294 Pcb Eagle Power Amplifier Bridge Stereo 700×504 Circuit

Tda7294 Схема расположения печатной платы Pdf Fill Online Printable Fillable Power 40007

320 Вт плата стереоусилителя Diy Tda7294 X4 Ic Electro India

Lm3886 Tda7294 Bridge Pcb Electronics Projects Circuits

Моноусилитель Hi-Fi без предварительно регулируемого класса A Tda7294 Pushthe

Tda7294 Блок питания

28 Схема гитарного усилителя с макетом печатной платы Pcb

Tv Tda7294 Pcb Layout Audio Power Subwoofer Circuit 94 Tda7294 Схема управления усилителем 9000 TDA 9000 Стерео усилитель 9000

Sodial Tda7294, 80 Вт, 100 Вт, моно усилитель звука, плата усилителя

,

, Tda7294, 100 Вт, аудиоусилитель, электронные схемы и схемы

,

, усилитель мощности, 120 Вт, блок питания, электронная схема

,

, макет, печатная плата, только управление звуком, плата Apex, Tda7292, усилитель 9000 Tone, усилитель 9000 с Apex Tda7292 Tda7294 Tda7293 Усилитель с

Tda7294 Monobtl Stereo Усилитель 100 Вт Комплект Две отдельные платы

Моноблок C Усилитель Ar Tda7294 Схема усилителя

Tda2030 Схема усилителя транзистора с печатной платой Проекты электронных схем

IM Yahica 5 1 Схема печатной платы усилителя

Pdf Brutus Circuit Audio Power Amplits Stereo with Tda7294

Tda7294 Усилитель звука 94vo Pcb Купить Tda7294 Усилитель Pcb 94vo

Tda7294 Обновление выходной мощности Дополнительный транзистор мощности

Tda7294 2 1-канальный мостовой усилитель для сабвуфера Youtube

Tda7293 Tda7294 Усилитель мощности на основе платы усилителя мощности

Tda4000

Пустая конструкция платы усилителя

Dyy2000 Pcb 9297

Китайская печатная плата Пластиковый корпус Светодиодная лента Гибкая печатная плата Tda7294 Усилитель

Tda7294 Усилитель Поиск Easye da

Стерео усилитель мощности звука 80 Вт Tda7294 Усилитель звука

Tda7294 Tda7293 Вт Усилитель защиты динамика Зазор для печатной платы

Tda7294 Схема цепи усилителя Pdf

Усилитель моно усилителя Hi-Fi

000 9297000

Усилитель класса A Ttheda Схема усилителя звука 700 Вт Принципиальная схема

Плата моноусилителя мощностью 100 Вт с использованием Tda7294 Ic Technical Mriganka

Tda7294 Новый стерео усилитель мощностью 200 Вт Совместно с проектом Pcbway

Усилитель мощности 50 Вт с Lm3886 Electronics Lab

Получить 829 самых популярных аудио в списке Tda7 Доставка

Siwire Tda7294 Схема сабвуфера

Профессиональный дизайн Tda7294 Усилитель Pcb Pcb Assembly Main

Tda7294 Расширение выходной мощности Дополнительный транзистор мощности

Китайская печатная плата Пластиковый корпус Светодиодная лента Гибкая печатная плата Усилитель Tda7294

Tda7294 Спецификации выводов аудио усилителя Эквивалентный технический паспорт

500 Вт Rms Схема усилителя мощности 20004 Проектная схема усилителя Tosco 9293 Mosfet Электронная схема

29 Аудио Дизайн

Diy 5 1 Система домашнего кинотеатра 700 Вт Rms 12 шагов с изображениями

Tda7294 Поиск усилителя Easyeda

Усилитель мощности только для печатной платы 2 0 Стерео Tda7294 Ne5532 Power

1 6 Вт Усилитель звука

Tda7294 Аудио Mute St By 320volt

Схема усилителя мощности аудио стерео Ic Tda7293 200 Вт Rms

Tda7293 Tda7294 Amplifie r Board Pcb Пустая плата Diy Схема

Tda7294 Схема стереоусилителя с управляемым громкоговорителем

Схема усилителя мощности 80 Вт с усилителем Tda7294 Конструкция схемы

Tda7294 Схема схемы усилителя Pcb

Схема усилителя

50

000 Схема

000 Электронная схема

000 Схема питания

000 Электронные схемы

Zone Com Electronic Projects Электронная схема Diy

Усилитель мощности 50 Вт с Lm3886 Electronics Lab

Ge 1146 Tda7294 Усилитель мощности для аудиосхем

Tda7294 5 1 Обзор печатной платы домашнего кинотеатра Youtube

Tda7294 100 В 100 Вт Усилитель Dmos Audio Схема усилителя

Tda7294 — Платы

Tda7294 Цепи усилителя звука

Tda7294 Усилитель звука мощностью 100 Вт Электронные схемы и схемы

Цепи усилителя Tda7294 Усилитель звука Diy Усилитель Hifi

Tda7294 Схема усилителя мощности сабвуфера

294000 Схема усилителя мощности

294 60 Вт со схемой Tda7294 и

Tda7294 аудиоусилитель 2 схемы усилителя по 80 Вт Com Audio

Стерео усилитель мощности со среднеквадратичным значением 300 Вт Tda7294 Схема компонентов

Мостовой усилитель мощностью 100 Вт на основе Tda7294 Схема усилителя мощности Ic

Схема усилителя Ic

Электронная схема усилителя мощности

Siwire Tda7294 Схема сабвуфера

Питание цепи Усилитель Ic Tda7294 с печатной платой 80 Вт Rms Xtronic Org

Схема усилителя мощности 80 Вт с усилителем Tda7294 Конструкция схемы

Другая электрическая схема Схема схемы Высокая выходная мощность

Tda7294 Усилитель мощностью 100 Вт Электронные схемы и схемы усилителя мощности 2 Tda7294 с мостом Tda7294

Или

Как сделать усилитель с Tda7294 Стереоэлектроника 240 Вт

Tda7294 Усилитель звука 100 Вт, вызывающий неожиданные проблемы

Tda7594 Усилитель звука 50 Вт

Усилитель Hi Fi 50 Вт с усилителем Tda7294 Схема усилителя

Схема усилителя Tda7294

С Ic Tda7294 Electronic

Tda7294 100 В 100 Вт Усилитель звука Dmos с отключением звука и режимом ожидания

Схема Tda7294 Pcb

Стерео усилитель мощности звука 80 Вт Tda7294 Электронная схема

Плата моно усилителя мощностью 150 Вт с усилителем 2sc5200 2sa1943 Tda7294

Tda7294 С помощью транзистора включения питания с использованием схемы Ttc5200 Tta7294000

294000

294000

294000 Sub Усилитель аудио Усилитель Усилитель Hi-Fi

Tda7294 Схема усилителя Мощность цепи усилителя мощности Tda

Усилитель мощности RMS 4in1 100 Вт с источником питания Vu и тональным сигналом

Tda7294 Схема усилителя Малая печатная плата Проекты электроники

Схема

Мост TDA

Схема усилителя мощности

Мост TDA Автомобильный усилитель Tda7294 схема усилителя

70 Вт усилитель Tda7294

Плата стереоусилителя на 320 Вт Diy Tda7294 X4 Ic Electro India

Схема усилителя мощностью 100 Вт Tda7294 Pcb Electronics Projects Circuits

Tda7294 Поиск усилителя Easyeda

Tda7293 и Tda7294 Чипы для аналогового питания

Tda7294 Увеличьте активный усилитель сабвуфера Tda7294 Схема

Tda7294 Типовой пример применения Эталонный дизайн Мощность звука

Tda7294 Усилитель звука 2 x 80 Вт

Усилитель звука моно с Ic Tda7293 100 Вт Xtronic Org

Tda7294 Мощность усилителя Upgrade

9000gralement Tda7294 Схемы

6-канальная звуковая плата Tda7294 Схема Easyeda

Tda7294 Схема усилителя Pdf

Tda7294 Распиновка аудиоусилителя Технические характеристики Эквивалентный лист данных

Стереоусилитель мощности со среднеквадратичным значением 300 Вт Tda7294 Список деталей на схеме

Tda7294 Схема расположения печатной платы Pdf Fill Online Printable Blank

Simple Audio Circuit Proplits

2 1 Плата усилителя сабвуфера Tda7294 Усилитель Tda7293 с

22 Вт X 4-канальная схема усилителя звука Ta8255ah

Tda7294 Модернизация дополнения к транзистору выходной мощности

Схема усилителя мощности 80 Вт с усилителем Tda7294 под интегральным усилителем

Tda7294 Аудио

Как запитать два Tda7294 от одного источника питания Eeweb Community

Tda7294 2 X100 Вт Плата усилителя мощности звука с обратной связью по току

Tda7294 Усилитель звука Dmos 100 Вт 100 Вт 320 вольт

Усилитель звука 50 Вт с электронной схемой Tda1514a

Philips 40 Усилитель мощностью 25 Вт мощностью 15 Вт с универсальным предусилителем

Электронная схема Tda2030 с усилителем на транзисторах

Tda2030

Brutus Circuit Audio Усилитель мощности Стерео с мостом Tda7294

Tda7294 Мостовой усилитель 250 Вт Graffiti Diy Усилитель Hifi

Tda7294 Типичный пример применения Эталонный дизайн Аудио мощность

Схема другой схемы электроники Tda7294 Dc142 Усилитель 9000a7

Схема усилителя 9000a7000

Diy 100 Вт аудио усилитель 12 шагов Instructables

Tda7294 усилитель Tda72 94 Усилитель Tda7294 Аудио усилитель 2 X

Ic Tda7294 Сабвуфер

Моноусилитель Hi-Fi без предварительной регулировки класса A Tda7294 Pushthe

Цепь усилителя мощностью 150 Вт

Схема усилителя P

Схема усилителя P

Плата T72972930002 Tda7

Tda7294 Спецификации выводов аудиоусилителя Эквивалентный лист данных

Tda7294 Поиск усилителя Easyeda

Tda7294 Усилитель мостового режима от печатной платы Gogo Hackster Io

08cf5 Простая схема выводов усилителя высокой мощности на полевом транзисторе

08cf5 Схема выводов

00020002 10020001 100292 W Усилитель мощности Tda7294 Pcb Tda7294 Принципиальная схема

Автомобильный усилитель сабвуфера 100 Вт

100-ваттная плата моноусилителя с использованием Tda7294 Ic Technical Mriganka

100-ватный 100-ватный усилитель звука Dmos с функцией Mute St By 6moons Com

Цепь питания усилителя звука Tda7294

Страница результатов 250 О схемах управления двигателем Поиск

Электронный усилитель Tofda7294 Проекты Схемы

Tda2030 Схемы усилителя звука

Схема цепи сабвуфера Схемы усилителя в формате PDF Com

Tda7294 Примеры выводов аудиоусилителя Техническое описание Приложения

Amazon Com Power Amplifier Tda7294 Блок питания To Dvc 9000 для 9000 Dvc Блок питания 9000 Dvc 9000 Блок питания 9000 Ddvc для домашнего аудио кинотеатра 9000

Tda7294 X 6 600 Вт RMS 2 1 Усилитель сабвуфера Поделиться

Усилитель мощности 50 Вт с лабораторией электроники Lm3886

Tda7294 Ic Pdf

Tda7294 Audio Ic Первый обзор на хинди урду Youtube

Tda7294 Datasheet St Microelectronics Datasheetspdf Com

Ax M140 Amplifier Audio Output Circuit Board

Ma Td Схема усилителя с компоновкой печатной платы Pcb

Домашний компьютер, управляемый Усилитель Tda7294

Усилитель мощности сабвуфера Ic Opa541bm Схема усилителя La4445

Tda7294 Схема мостового усилителя — Платы

Tda7294 Мостовой усилитель 250 Вт Graffiti Diy Усилитель Hifi

100 Вт мостовой усилитель на основе Tda7294 Схема усилителя

Tda7294 Схемы усилителя звука

Схема динамического усилителя с использованием моста Tda 7294 180watts P10700070002 Мост или аудио

Стереоусилитель мощности со среднеквадратичным значением 300 Вт Tda7294 Схема компонентов

Схема динамического усилителя мощности с мостом Tda7294 180 Вт или

Мост усилителя мощности Diy Spot 180 Вт или стерео 2 x 80 Вт

Мост Tda 7294 Усилитель мощности с мостом Электронная схема

Twda7da7 Проекты схемотехники Схемы

Tda7294 Схемы усилителя звука

Tda7294 Типичное применение Ссылка ce Design Audio Power

Tda7294 Усилитель мостового режима от Pcb Gogo Hackster Io

Tda7294 Усилитель звука мощностью 100 Вт Электронные схемы и схемы

Tda7294 Усилитель звука 2 усилителя мощности по 80 Вт Схемы усилителя Com Audio

Tda7294

Схема усилителя звука Tda7294 X

Learn Audio Усилитель мощности, использующий Tda7294

Tda7294 Схема усилителя сабвуфера

Tda7294 Comp Amplificador Ponte Estereo 700×518 Схема Динамическая

Hi Fi Интегральный усилитель Tda7294 02 Схема под аудио

Усилитель на мосту Brutus

Brutus Мост

Усилитель мощности

Brutus 9000 Мост Усилитель мощности 9000 Схема цепи

Ulf для сабвуфера Tda7294 мост

Tda7294 аудио схемы усилителя

Tda7294 200 Вт

Tda7294 Поиск усилителя Easyeda

Цепи динамического усилителя мощности с мостом Tda7294 180 Вт или

Tda7293 и Tda7294 Чипы Аналоговые результаты Ian

Tda7293 Схема управления мощностью двигателя Tda7297

Схема

Tda7293 Схема питания двигателя Tda7294 Поиск проекта Аудио

Как сделать усилитель звука мощностью 250 Вт Youtube

Tda7294 Конструкция моста Скачать печатную плату Youtube

Цепи усилителя Tda

Архивы схем мостового усилителя Конструкция схемы усилителя

150 Вт Моно усилитель Плата Diy с 2sc5200 2sa4297000 Tda7000

Sa1943 TDA Electronics Projects Circuits

Мостовой моноусилитель мощностью 3 Вт

Tda7294 Мостовая или стерео динамическая печатная плата Silk Circuit Diy Amplifier

Блог с принципиальной схемой Усилитель Bribge мощностью 150 Вт со схемой Tda 7294

Lm3886 Tda7294 Bridge Pcb Electronics Projects Circuits

Stereo Amplifier Circuit Tda 70007a

Усилитель мощности звука 60 Вт со схемой Tda7294 и

Tda7294 2 1-канальный мостовой усилитель для сабвуфера Youtube

Tda7294 Архивы Проектирование схемы усилителя

Руководство по монтажной схеме Мостовой усилитель мощности с использованием программного обеспечения Tda7294

Tda7294 Bridge Circuit

Tda7294 Мостовой усилитель звука для автомобильного радио

100 Вт Tda7294 Схема усилителя

Am Azon Com Huhudde Tda7293 Tda7294 Плата моноканального усилителя

Tda7294 Мостовой усилитель мощности 150 Вт 8 Ом 170 Вт 16 Ом

Аудио усилитель Моно с Ic Tda7293 100 Вт Xtronic Org

Мостовой усилитель Tda 7294 Усилитель мощности

Усилитель мощности

Усилитель мощности

Усилитель Tda7293 со схемами усилителя

Tda

Схемы усилителя

Tda

Схема сабвуфера Siwire Tda7294

Усилитель мощности 4in1 100 Вт Rms с источником питания Vu и тональным сигналом

Tda7294 Mute

Tda7294 100 Вт с усилителем ожидания Tda7294 100 В Усилитель на стереомосте ватт Купить Tda7294

Tda7294 Плата усилителя звука 70wx2 Защита двухканального динамика

Усилитель Tda7294 Схема Маленькая печатная плата

Схема усилителя мощностью 120 Вт, использующая самодельную схему Tda 2030 Ic

Tda7294 Схема усилителя сабвуфера

Tda7294 Мостовой усилитель 300 Вт Цепь Электроника Проекты Схемы

Tda2822 Схема работы усилителя 9000 для Build Collection 15V Мостовые усилители мощности

10 Двухмостовой усилитель мощностью 10 Вт Tda7266b

Tda7294 Техническое описание Назначение выводов Цепи применения 100 В 100 Вт Dmos

Tda7294 Схемы усилителя звука

28 Мостовой усилитель Схема Bridged Amplifier Плата Tda7000 Схема питания 9292 9292 9292 Схема подключения усилителя 9292 9292 Для продажи

Tda7294 Принципиальная схема Pdf

Как запитать два Tda7294 от одного источника питания Eew eb Community

Tda2030 Транзисторная схема усилителя с печатной платой Проекты электронных схем

Усилитель Lm4702 Схема Схема усилителя Com

Усилитель звука мощностью 100 Вт с интегральной схемой усилителя Цепь

Доля стерео 80 Вт Усилитель мощности звука 9000 Tda7000 Электронный усилитель мощности

Tda7000 Новый

Project Pcbway

Tda7279 Двухмостовой усилитель Распиновка Распиновка Характеристики

Совершенно новая мощность 150 Вт 2 готовых пластинчатых ремня защиты динамика

Tda2030 Схемы усилителя звука

15 15 Вт двухмостовой усилитель Tda7297

Усилитель мощности

Качество Выходная мощность

Tda729 Аудио Tda7294 Усилитель Поиск Easyeda

Tda7294 Типичное применение Ссылка nce Design Audio Power

Нагрузка 4 Ом с Tda7294 в режиме моста Страница 3 Diyaudio

Страница результатов 553 О Fm-цепи с использованием одиночного Ic Поиск

Pdf Brutus Circuit Audio Усилитель мощности Стерео с Tda7294

Усилитель мощности 50 Вт с Ic Tda7294 9000

Tda7294 Мостовой усилитель мощности 150 Вт 8 Ом 170 Вт 16 Ом

Tda7294 Гитарный усилитель и регулятор тембра Электроника предусилителя

Tda7294 Усилитель сабвуфера Компоновка печатной платы Электронная схема

Аудиосхема Мостовая схема 100 Вт Усилитель

Усилитель

Tda

Усилитель

Стерео Pcb

Dual Power Rectifier Filter Board Pcb W Upc1237 Protection Fr

100 Вт RMS аудио усилитель Elect Схема усилителя Ronic

Tda Архивы Страница 2 из 3 Xtronic Org

30 Вт мостовой автомобильный радиоприемник Tda7256

Плата стереоусилителя мощностью 320 Вт Diy Tda7294 X4 Ic Electro India

Tda7294 Схема усилителя Tda7294 для Amazon Tda7297000 Схема усилителя 97297000 для моста усилителя Tda7297000 Плата усилителя мощности звука 100w2 Hifi 2 0

Amazon.com: TDA7293 / TDA7294 Плата одноканального усилителя Печатная плата Открытая плата: Автомобильная электроника

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Радиатор: В зависимости от напряжения питания блок питания имеет высокую тепловую мощность и большую выходную мощность.
• Источник питания: двойной переменный ток от 15 до 36 В (переменный ток требует выпрямления и фильтрации) или постоянный положительный и отрицательный от 18 до 50 В. Рекомендуется двойной 35 В (обратите внимание, что это не двойной трансформатор на 35 В, это положительный и отрицательный 35 В постоянного тока. И рекомендуется удвоить тороидальный трансформатор 26 В / 200 Вт, после того, как напряжение выпрямления станет примерно двойным 35 В постоянного тока).
• Мощность трансформатора: мощность трансформатора питания не должна быть менее 200 Вт при использовании двух каналов. Мощность трансформатора питания не должна быть меньше 100 Вт в моно.Фильтр выпрямителя источника питания: сумма двух каналов не должна быть менее 40000 мкФ, выпрямительный мост предпочтительно 25А или более.
• Выходная мощность: максимальная выходная мощность 85 Вт
• Нагрузка: он может продвигать крупногабаритные напольные колонки для домашнего использования.

› См.
