Обзор популярных схем усилителей для наушников

Усилители для наушников позволяют раскрыть потенциал качественных головных телефонов и получить более детальное и чистое звучание. Рассмотрим несколько популярных схем, которые можно собрать своими руками:

Простой усилитель на операционном усилителе

Одна из самых простых схем усилителя для наушников строится на базе операционного усилителя, например NE5532 или OPA2134. Такая схема содержит минимум компонентов:

Операционный усилитель
Резисторы обратной связи для задания коэффициента усиления
Конденсаторы в цепи питания
Входные и выходные разъемы

Преимущества данной схемы — простота, низкая стоимость, малые габариты. Недостатки — ограниченная выходная мощность, возможные искажения на высокой громкости.

Усилитель на дискретных транзисторах

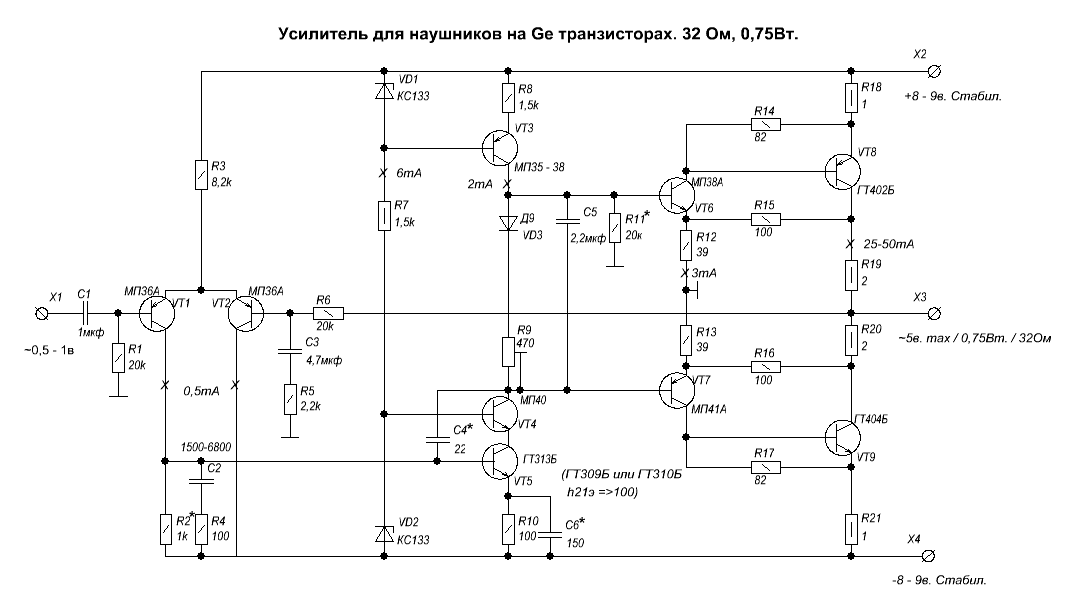

Более продвинутый вариант — усилитель на биполярных или полевых транзисторах. Такие схемы обеспечивают большую выходную мощность и лучшую линейность. Типовая схема включает:

Дифференциальный входной каскад
Каскад усиления напряжения
Выходной каскад на комплементарных транзисторах
Цепи обратной связи и коррекции

Преимущества — высокое качество звучания, большая выходная мощность. Недостатки — сложность настройки, необходимость подбора элементов.

Выбор компонентов для качественного усилителя

При сборке усилителя для наушников следует обратить внимание на следующие моменты:

Операционные усилители

Рекомендуется использовать специализированные аудио ОУ с низким уровнем шумов и искажений, например:

NE5532 — недорогой и качественный вариант
OPA2134 — более дорогой, но с лучшими характеристиками
LM4562 — современный ОУ с отличными параметрами

Выходные транзисторы

Для выходных каскадов хорошо подходят комплементарные пары транзисторов, например:

BD139/BD140 — недорогие и достаточно качественные
2SA1943/2SC5200 — более мощные транзисторы для высокоомных наушников

Пассивные компоненты

Для минимизации шумов и искажений рекомендуется использовать:

Резисторы с допуском 1% или меньше
Конденсаторы с низким ESR в цепях питания
Качественные пленочные конденсаторы в сигнальных цепях

Особенности сборки усилителя для наушников

При самостоятельной сборке усилителя важно учитывать следующие моменты:

Компоновка платы

Правильная компоновка компонентов на плате позволяет снизить уровень помех и наводок:

Разделение аналоговой и цифровой земли
Короткие сигнальные дорожки
Отдельные цепи питания для каждого канала

Экранирование

Для защиты от внешних помех рекомендуется:

Использовать металлический корпус
Экранировать входные цепи
Применять ферритовые кольца на кабелях

Подбор элементов

Для получения сбалансированного звучания важно:

Подбирать парные транзисторы по параметрам
Использовать резисторы с одинаковым температурным коэффициентом
Применять конденсаторы одного типа в сигнальных цепях

Настройка и тестирование усилителя

После сборки усилителя необходимо выполнить его настройку и тестирование:

Настройка рабочей точки

Для минимизации искажений важно правильно настроить ток покоя выходного каскада:

Измерить напряжение на эмиттерных резисторах
Подобрать ток покоя в пределах 10-30 мА
Проконтролировать нагрев выходных транзисторов

Проверка частотной характеристики

С помощью генератора и осциллографа необходимо проверить:

Равномерность АЧХ во всем диапазоне
Отсутствие завалов на НЧ и ВЧ
Отсутствие самовозбуждения на ВЧ

Измерение искажений

Для оценки качества звучания рекомендуется измерить:

Коэффициент нелинейных искажений
Уровень шумов и фона
Переходные искажения

Правильно собранный и настроенный усилитель для наушников позволит раскрыть потенциал качественных головных телефонов и получить чистое, детальное звучание. При сборке важно использовать качественные компоненты и соблюдать правила монтажа.

УНЧ для наушников

Усилитель мощности низкой частоты для наушников

01.01.2013

Усилитель для наушников Uxi

Простой усилитель для наушников Uxi, на транзисторах без обратной связи.

Автор: Nem0

17 5 _[1]
Похожие статьи: 03.04.2013

Малошумящий усилитель для наушников на ОУ

Как говорится — все гениальное просто. Данный усилитель состоит из минимума деталей, обеспечивая сигналу прохождение через минимум элементов, и тем самым оберегая его от искажений, которые эти элементы могут внести. Усилитель имеет мощность 500мВт. Расчетный уровень искажений, при применении микросхемы на подобии OPA2134 — 0.001%. Сопротивление нагрузки 32-300 Ом.

Автор: MC_RRR

20 2. 6 _[2]
Похожие статьи: 07.08.2013

Простейший ламповый усилитель для наушников с низковольтным питанием

В интернете сейчас огромное количество УНЧ на радиолампах. И везде нужно 3 и более трансформаторов. Трансформаторы очень дорогие и поэтому я попробовал создать ламповый УНЧ с питанием 6 (+-0.3) В

Автор: max19

8 3.2 _[2]
Похожие статьи: 2012 г.

Усилитель на MOSFET транзисторах

Возможности: Контролируемый микроконтроллером предусилитель с возможность управления ИК пультом. Для сохранения параметров громкости и др. в энергозависимой памяти, есть запасное питание от батарейки. Символьный ЖК дисплей 2*16 для индикации громкости и т. д. Три универсальных линейных входа, один вход и выход для магнитофона.

Стерео усилитель 70Вт на основе MOSFET транзисторов. Выход на наушники.

Автор: Шпакунов А.

0 0 _[0]
Похожие статьи: 25.08.2012

Низковольтный лампово-транзисторный усилитель для компьютерных наушников

Давно хотел собрать внешний усилитель для компьютерных наушников, но как-то всё руки не доходили – то одно отвлечёт, то другое. А тут занесло меня в сторону ламповой схемотехники, и столько там нового и интересного узнал, что захотелось сразу что-нибудь самому собрать и послушать.

Автор: r9o-11

10 0 _[0]
Похожие статьи: 2012 г.

Усилитель для низкоомных наушников на ОУ

Усилитель должен был быть компактным, простым в сборке и налаживании, с низким уровнем шумов и искажений. В итоге, собранный усилитель соответствовал всем указанным выше требованиям.

Автор: Никифоров И.

11 0 _[0]
Похожие статьи: 2012 г.

Композитный усилитель для наушников на LMH6672

Предлагаемый усилитель предназначен для использования совместно с головными телефонами с сопротивлением ≥ 25 Ом. В качестве источника звукового сигнала может служить звуковая карта ПК, CD/DVD-плееры, портативные устройства. Позволяет «разгрузить» выход источника, что положительно сказывается на качестве звука (снижение гармонических искажений, устранение «завала» на НЧ при использовании источника с разделительными конденсаторами на выходе).

Автор: Разумовский Д.

4 5 _[1]
Похожие статьи: 2012 г.

Качественный усилитель/драйвер для наушников, с электронным регулятором громкости и баланса

Данный усилитель позволяет подключать любые наушники, практически с любым существующим сопротивлением катушек благодаря очень низкому выходному сопротивлению. Это позволяет так же, не заострять внимание на АЧХ наушников. Усилитель не имеет межкаскадных конденсаторов, и как следствие меньшие искажения.

Автор: Максим Александрович

7 5 _[1]
Похожие статьи: 2012 г.

Зачем наушникам усилитель?

Итак, наушники, подключённые к посредственному усилителю, звучат лучше чем при подключении непосредственно к звуковой карте. Чтобы подтвердить это и выяснить, что происходит с аудиосигналом, были проведены измерения с помощью RMAA (Right Mark Audio Analyser). Измерялся сигнал на наушниках, т. е. посредством разветвителя сигнал шёл на наушники и на линейных вход звуковой карты.

Автор: Ефимов А.

3 0 _[0]
Похожие статьи: 2012 г.

Повторитель для наушников стационарный «SAQ-SHF»

Повторитель для наушников стационарный SAQ-SHF — это малогабаритное стационарное устройство, питающееся от бытовой сети 220В/50Гц, предназначенное для подключения к нему наушников, и подключаемое к линейным выходам бытовых аудиоустройств.

Автор: Ефимов А.

2 0 _[0] Весь список тегов

УНЧ для наушников

Усилитель мощности низкой частоты для наушников

01.01.2013

Усилитель для наушников Uxi

Простой усилитель для наушников Uxi, на транзисторах без обратной связи.

Автор: Nem0

17 5 _[1]
Похожие статьи: 03. 04.2013

Малошумящий усилитель для наушников на ОУ

Автор: MC_RRR

20 2.6 _[2]
Похожие статьи: 07.08.2013

Простейший ламповый усилитель для наушников с низковольтным питанием

Автор: max19

8 3. 2 _[2]
Похожие статьи: 2012 г.

Усилитель на MOSFET транзисторах

Автор: Шпакунов А.

0 0 _[0]
Похожие статьи: 25.08.2012

Низковольтный лампово-транзисторный усилитель для компьютерных наушников

Автор: r9o-11

10 0 _[0]
Похожие статьи: 2012 г.

Усилитель для низкоомных наушников на ОУ

В связи с приобретением новой звуковой карты без выхода на наушники, у меня возникла потребность в усилителе для наушников приличного качества, способном раскачать мои любимые ТДС-4. Усилитель должен был быть компактным, простым в сборке и налаживании, с низким уровнем шумов и искажений. В итоге, собранный усилитель соответствовал всем указанным выше требованиям.

Автор: Никифоров И.

11 0 _[0]
Похожие статьи: 2012 г.

Композитный усилитель для наушников на LMH6672

Автор: Разумовский Д.

4 5 _[1]
Похожие статьи: 2012 г.

Качественный усилитель/драйвер для наушников, с электронным регулятором громкости и баланса

Автор: Максим Александрович

7 5 _[1]
Похожие статьи: 2012 г.

Зачем наушникам усилитель?

Автор: Ефимов А.

3 0 _[0]
Похожие статьи: 2012 г.

Повторитель для наушников стационарный «SAQ-SHF»

Автор: Ефимов А.

2 0 _[0] Весь список тегов

Мощный усилитель для наушников на основе схемы Рода Эллиотта (ESP)

Здравствуйте! Хочу поделиться с датагорцами своим скромным опытом создания телефонного усилителя мощности звуковой частоты (УМЗЧ).

Схема усилителя до безобразия проста, не содержит дефицитных деталей, не требует настройки, но тем не менее обеспечивает очень приличное качество воспроизведения музыки. Усилитель обладает огромным запасом мощности и способен «раскачать» абсолютно любые общедоступные головные телефоны!

Статья содержит все материалы для повторения конструкции.

Содержание / Contents

Сразу откровенно скажу, что это был мой первый аудиоусилитель, а это первая моя подобная статья, и если кто-то из более опытных и знающих датагорцев увидит слабые места данного проекта, прошу сообщить мне об оных, буду премного благодарен!
Началось все с того что под новый год решил я сам себе сделать небольшой подарок, а именно наушники одной небезызвестной немецкой фирмы. Так как всю жизнь музыку я слушал либо через недорогую китайскую мультимедийную акустику либо в корейской машине, новое приобретение показалось мне просто сказкой! Музыку в новых наушниках я слушал вечера напролет.

Дальше — больше, если «уши» за 50 баксов выдают такое качество звука, что если купить что-то посерьёзней, загорелся я!?
Посидев в интернете выяснил, что «серьёзные» наушники имеют сопротивление больше 32 Ом (которое я считал стандартом для всех наушников), попутно выяснил что для подобных экземпляров лучше обзавестись специальным телефонным УМЗЧ, чтобы раскрыть их потенциал. Но покупать ещё и усилитель в мои планы никак не входило. Сделаю сам, подумал я, благо моя профессия напрямую связана с электроникой.Наткнулся в интернете на сайт австралийца Р. Эллиотта Elliott Sound Products, где заинтересовался следующей простой схемой (рис.1)

Оригинал схемы Эллиотта, показан 1 канал
Рис.1 Телефонный усилитель, отрисованы 2 канала

Схема усилителя отвечает всем моим требованиям:
— простота;
— нет дефицитных элементов;
— возможность работы с головными телефонами любого сопротивления;
— автор обещал отсутствие фона и низкие нелинейные искажения.
Примененная пара биполярных комплементарных транзисторов BD139 (отечественный аналог КТ815Г) и BD140 (КТ814Г) в даташитах производителей позиционируются, как разработанные специально для аудио-усилителей. СтОят они копейки, звёзд с неба не хватают, но и не так плохи, особенно произведенные зарубежом. Сдвоенный операционный усилитель по умолчанию NE5532, но всеми любимый OPA2134/OPA2132 или скажем LM4562 (рекомендую), также подойдут.

Итак, со схемой я определился, следующий этап — разработка печатной платы. Чертежи печатных плат из интернета меня никогда не устраивали. А еще в голове была конструкция корпуса усилителя, в который вписывалась плата усилителя определенного размера, но об этом позже. Первый разработанный мной вариант платы казался мне очень удачным (сейчас я понимаю, что это не так, поэтому печатку не выкладываю). Плата вытравлена, вырезана, просверлены отверстия, облужены дорожки, осталось собрать все воедино (рис.2)!

Рис. 2 Усилитель в сборе 1-ая версия

Подробнее об элементной базе. Потенциометр малогабаритный для печатного монтажа с логарифмической характеристикой, специально для регулировки громкости от ALPS. Операционный усилитель NE5532P от Texas Instruments, транзисторы BD139-10, BD140-10 производства ST Microelectronics.

Все электролиты Epcos на напряжение 50 В (просто было таких много), конденсаторы на входе микросхемы – мои любимые К73-16 (обожаю «военку»), все резисторы С2-33Н 0.25 ВТ, кроме тех что стоят в эмиттерных цепях, те 2-х ватные (с запасом, можно ставить на 1 Вт), диоды отечественные аналоги 1N4148 – 2Д510А (ммм… «военка») ну и китайская пленка в питании, не помню откуда выпаял. Украшение сборки — радиаторы со старых материнских плат ASUS (они здесь больше для красоты, транзисторы греются не сильно).
Элементы я по номиналам не подбирал за исключением резисторов, те с допуском в 1%.Заработало сразу! А такое случается редко со схемами из интернета, по крайней мере у меня.
Собирал я все на работе, где есть цифровой 4-канальный осциллограф, генератор сигналов специальной формы, ну и конечно качественный 4-х канальный источник постоянного тока.

Всем этим оборудованием я не преминул воспользоваться, прогнал синус, полоса пропускания усилителя широкая. АЧХ линейна ~ 10 Гц до 100 КГц. Форма синуса на выходе усилителя идеальна. Ради интереса посмотрел, как усилитель справится с меандром — прекрасно, начиная примерно с 200 Гц идеально ровная «полочка»! К сожалению осциллограмм я сохранить не догадался. Самовозбуждения нет, постоянки на выходе нет (0.6 мВ, 0.4 мВ по каналам).

Можно подключать наушники! Запас громкости огромен (надо уменьшить коэффициент усиления по напряжению), есть фон, обусловленный низким сопротивлением тестовых наушников (об этом предупреждал автор схемы). Резистор на 100 Ом последовательно с нагрузкой — фон исчез как понятие (разумеется и часть выходной мощности тоже). Но усилитель работает от очень качественного источника питания, посмотрим, как будет работать от своего собственного.

Немного собственно о звуке. Сразу заметил разительные изменения в низкочастотном спектре, бас не просто стал глубже, появился объем, барабаны не то что слышно — их чувствуешь! Но в общем и целом звук мне показался абсолютно нейтральным, мониторным, как говорится. Хотя мои низкоомные наушники отлично раскачиваются встроенным смартфонным усилителем, звук этот не идет в сравнение с пропущенным через внешний новый устлитель. Однако замечу, проект разрабатывался на будущее, совсем не для этих головных телефонов!

Вроде бы работало все отлично, но мучил меня один вопрос, а именно: насколько качественно работает пара транзисторов на выходе схемы. Ведь возможные искажения могут отсутствовать из-за глубокой оос операционника? Долой ОУ тестирую отдельно выходной каскад без всякой ОС. Осцилограммы ниже:

Рис.3 Осцилограммы для 20 Гц и 1 МГц. Зеленый вход, желтый выход

Как видите, каскад отлично работает и смещение напряжения, создаваемое диодами, вполне достаточно для компенсации нелинейности. Я успокоился и оставил выходной каскад как есть.

Но кое-какие изменения я все же внес. Измененная мною схема приведена ниже (рис.4). Усилитель стал лучше обрабатывать сигналы сложной формы (прямоугольник, пила), по моему разумению если такие сложные сигналы будут меньше искажаться схема только выиграет (возможно я заблуждаюсь).

Уменьшил коэффициент усиления до 12, этого вполне достаточно, а искажения в теории меньше. Добавил возможность переключения между режимами низкоомная/высокоомная нагрузка (переключатель S1). Добавил возможность уменьшить полосу пропускания, впаяв конденсаторы С5, С6 (для NE5532 не требуется).
Емкость электролитов в питании увеличил. Ну и наконец, если вдруг на выходе усилителя висит постоянка > 10мВ, желательно поставить электролиты С15, С17, они заодно спасут наушники, при внезапном выходе из строя самого усилителя. На звук они если и влияют, то очень не значительно – я их точно не слышу (лучше если эти конденсаторы будут Low ESR, но и обычные подойдут).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 4 Откорректированная под себя схема усилителя

Свою же печатку я тоже подправил, вот финальная версия — рис.5. Все транзисторы поставил под один радиатор (все равно не греются сильно), освободил место под свои доработки.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества.

Читай условия доступа.

Рис.5 Финальная версия печатной платы усилителя

Две черные дорожки находятся с обратной стороны платы (я их вырезал ножом после травления и сверления). Плата получилась двухслойной по другому нормально не разводилось, размер 90х110 мм.Схему блока питания (рис.6) нашел здесь у Ti Kan. Мощность блока питания излишня для этого проекта, но я выбирал с запасом на будущее (возможно в этом же корпусе соберу другой усилитель). Никто не мешает взять трансформатор поменьше, по моим прикидкам на 5Вт самое то.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис.6 Схема блока питания

Сразу возникло несколько вопросов:
— почему нет пленочных или керамических конденсаторов в выпрямителе?
— есть ли реальная польза от конденсаторов в параллель диодам моста?
— с какой целью выбраны именно такие номиналы резисторов в обвесе стабилизаторов?
Соберу — увижу, подумал я.

Ну в общем – не фонтан. Как я и думал без пленочных конденсаторов в выпрямителе никуда, конденсаторы в параллель диодам в теории снижают уровень ВЧ помех, но и без них не плохо, разницы я не заметил ни на слух, ни по приборам. А вот работа схемы включения стабилизаторов мне понравилась, надо взять на заметку. При подключении усилителя прослушивался фон 100 Гц. Не буду размусоливать свои эксперименты, конечная схема блока питания, с моими корректировками (рис.7)
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис.7 Схема блока питания с моими корректировками

Теперь блок питания меня устраивает, фон из наушников ушел. При максимальной нагрузке (1А по обоим плечам) напряжения на выходе стабилизаторов просаживаются на 10 мВ.

Моя печатка на рис. 8

Рис. 8 Печатка блока питания

Готовый к работе блок питания установленный на шасси представлен на рис. 9.

Рис. 9 Блок питания усилителя

Немного о конструкции. Слепыш БП изготовлен из двухстороннего 3-х мм стеклотекстолита, т.к после травления дорожек на обратной стороне осталась медная фольга, решил её не отдирать (противное занятие), будет дополнительная экранировка. Радиатор на два стабилизатора один, опять же от старой материнской платы. В правой части платы присутствует разъем для подключения голубого светодиода (для светодиодов другого цвета нужно уменьшить номинал резистора R1 см. рис. 7). Выходные напряжения выводятся через провода, впаянные непосредственно в плату (синий жгут рис. 9). Трансформатор прикручен к плате шпилькой М6. Размер платы 90х200 мм.

Как всегда самая трудоемкая часть проекта — корпус. Корпус полностью разборный (мое специфическое требование, кто работает на режимном предприятии — поймет :blush: ) изготовлен из алюминия 2.5 мм и стеклотекстолита 3 мм. К прямоугольной пластине из стеклотекстолита, служащей шасси для прибора, припаяны латунные гайки М5.

К шасси 4-мя шестигранными стойками и 2-мя винтами прикручена плата блока питания (см. рис. 9). К стойкам прикручивается плата усилителя, подключается разъем от блока питания рис. 10.

Рис.10 Сборка усилителя.

Лицевая и задняя панели изготовлены из листового алюминия, согнутого на станке. Верхняя крышка выполнена из стеклотекстолита. Боковые панели из алюминия прикручиваются в конце сборки к уголкам на шасси и на верхней крышке, они образуют своеобразные ножки.
Собранный усилитель (рис. 11) получился полностью экранированным, винтовые соединения обеспечивают надежный электрический контакт между деталями корпуса. Задняя панель содержит стандартную 3-х контактную вилку от компьютерного БП, и выключатель от туда же.

Рис.11 Собранный прибор

Кратко опишу важные аспекты сборки.

Все провода скручены, а те, что идут от блока питания к усилителю экранированы (на всякий случай).
ВАЖНО! Корпус блока питания связан с шасси в одной точке, там, где прикручивается трансформатор (поэтому шпилька крепящая трансформатор латунная)
ВАЖНО! Гайки разъёмов под наушники на передней панели (на них висит сигнальный корпус) изолированы от передней панели диэлектрическими шайбами.
Вал потенциометра электрически связан с корпусом прибора, если этого не сделать при прикосновении к валу потенциометра будут наводки в наушниках.

Дизайн получился сдержанным. Корпус окрашен матовой черной краской из баллончика (2 шт. ушло на 3 слоя). Ручка на вал потенциометра из колпачка от духов. Все винты и торцы боковых панелей, отполированы до зеркального блеска.Усилителем я доволен на 200%. Огромный запас мощности, полное отсутствие фона, кстати хлопка при включении тоже нет, четкое нейтральное звучание, не вносящее ни приукрашиваний, ни артефактов в звуковой тракт. Даже и не знаю, чего еще можно ждать от подобного прибора.

P.S.: Недавно поставил в свой усилок вместо NE5532, операционный усилитель LM4562, и понял что может быть и лучше. Как говорится нет предела совершенству!

От Вячеслава (avals), в ответ на жалобы Александра (Espumizan) в комментах о недостатках звучания:
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества.

Читай условия доступа.
Хорошим «противоступенчатым» средством для таких схем является включение резистора 100 — 300 Ом между выходом ОУ и выходом усилителя.Платы усилителя и БП в Sprint Layout 6
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте. Плата к оригинальной схеме Р. Эллиотта. Форматы: lay + проект DipTrace + схема картинкой.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Цитата: Yanshun

Все компоненты в Dip-корпусе. Размеры ПП 76*42 мм. При долговременной, на максимальной громкости, на транзисторы желательно установить теплоотводы, так-же не забудьте изолирующие прокладки положить и намазать термопасты. Можно использовать транзисторы и в изолированном корпусе.
Собрать данную схему сможет любой, кто умеет держать паяльник и чутка читать схемы.

Усилитель для наушников на специализированной микросхеме TPA6120

Давно хотел сделать отдельный усилитель для наушников — все не было времени, хотя наушники уже купил как два года.

Ничего особенного, Sennheiser HD 558, но звук выдают на приемлемом для меня уровне.
Пересмотрел множество схем и перечитал кучу информации и форумов. Хотелось, чтобы схема была простой и качественной по звуку. Размышляя, чего хочу, пришел к выводу, что для наушников нужна относительно небольшая мощность и должен подойти какой-нибудь умощнённый транзисторами ОУ или же просто мощный ОУ с низким THD+N, так сказать «драйвер». И вот подвернулась микруха от TI, специально предназначенная для этих целей, TPA6120.

Содержание / Contents

По своей сути представляющая собой весьма мощный и очень быстродействующий ОУ с чудовищно низким THD+N (ну по крайней мере для меня). Немного полазив в гугле по поводу различных включений микросхемы и конструкций нашёл для себя неплохой вариант на одном сайте чешского радиолюбителя Павла Ружички (Pavel Ruzicka). Микруха включена по неинвертирующей схеме, на входе 50 кОм потенциометр известной японской фирмы ALPS.

Решил реализовать именно такой вариант.
Мой вариант схемы

Блок питания
Проштудировав даташит на TPA6120, всё-таки кое-какие изменения в схему внёс. Так называемые блокирующие конденсаторы в оригинале стоят плёночные, даташит же настоятельно рекомендует использовать SMD керамические конденсаторы, да ещё и как можно ближе к выводам питания — для исключения возможного возбуждения усилителя.
Собственно говоря, больше всего возбуждения и боялся, очень уж микросхема быстродействующая. Из-за отсутствия опыта изготовления двусторонних ПП, плату было решено делать односторонней. И тут вскрылась ещё одна проблемка. Из-за того, что микруха очень мощная для своих размеров, у неё на «пузе» сделана площадка для теплоотвода — PowerPAD, которая припаивается к площадке под микросхемой и ещё вдобавок является общим проводом.
Я как-то отмёл неприятные мысли, решил, что как-нибудь припаяю. Но обо всем по порядку.

Начал искать необходимые комплектующие, сразу стало понятно, что TPA6120 у местных нет, не говоря уже об ALPSе. Великий китайский Брат выручает в очередной раз, заказал микросхему TPA6120 и потенциометр ALPS на Алиэкспресс.
У местных купил корпус, трансформатор и остальную мелочь. После того как всё было на руках прошло ещё 4 месяца прежде чем взял в руки… утюг.

При проектирование платы усилителя уделил особое внимание расположению резисторов в соответствии с даташитом, чтобы были наименьшие расстояния от ног входов и выходов до резисторов, чтобы не было возбуждения. И вот платы протравлены, просверлены и залужены. И здесь я уже серьёзно начал задумываться, а как же паять этот хитрый PowerPAD и вообще чего с ним делать.
Снова в Интернет. На одном из форумов нашёл интересное решение. Без паяльного фена и двусторонней ПП с метализированными отверстиями выход один: сверлить под микросхемой отверстие и через него пытаться припаять к PowerPAD-у микросхемы самодельный радиатор.

Попробовал такой предложенный вариант: сверлится отверстие 1,5 мм, берётся медная проволока, лудиться и накручивается спиралькой вокруг сверла 0,8 мм (я вокруг иголки намотал) длиной 2-3 см. Позиционируется и прихватывается микросхема, спиралька опускается в отверстие и жарится это всё 40-ватным паяльником, естественно с добавлением припоя и флюса. Цель — не просто припаять спиральку, но и чтобы края площадки PowerPAD-а также припаялись к печатной плате.

Вот она, моя система охлаждения для TPA6120. Видите странную «пружинку» в центре?
Держал паяльник несколько секунд и всё получилось! Всё оказалось проще, чем думал. Спасибо доброму человеку за идею! Платы готовы, соединяю всё проводами, быстрая проверка. Постоянки на выходе нет, подключаю свой ЦАП, Сенхайзеры, врубаю «The Dark Side Of The Moon» и наслаждаюсь… Наверное, описывать звук и тем более его качество неблагодарное занятие, надо просто услышать самому.
В общем скажу, что звук мне очень понравился во всем диапазоне частот. На слух — минимум искажений, для меня их просто нет. Раньше я слушал свои наушники Sennheiser HD 558 со встроенной звуковой картой. Теперь я их просто не узнал! Появились басы и звук очень детальный.

Усь поёт. Возбуждения не наблюдается, и слава Богу, благо, были приняты все меры для этого. Сомневался, что спиралька будет хорошо тепло отводить, поставил на час с музыкой на приличной громкости, потрогал микруху — по ощущениям градусов 30-35. Спиралька тёплая, с обратной стороны площадка тоже слегка теплая, значит микруха припаялась нормально, тепло отводится хорошо и на этом я успокоился.
И началось самое сложное и мучительное для меня — собрать всё в корпус. Пару вечеров с дрелью, пассатижами, отвертками, напильниками и кучей нецензурных выражений! Ура, запихал платы в корпус. Корпус оказался великоват для усилителя, за то монтировать удобно и смотрится солиднее в большой коробке. Осталась одна задачка: сделать надписи на лицевой панели. Но это уже совсем другая история. • Статья на сайте Pavel Ruzicka (En.)
• Даташит tpa6120a2.pdf на сайте Тексасов ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Усилитель класса А для наушников

Приветствую, радиолюбители-самоделкины!

Схемы усилителей звука пользуются большой популярностью — если под рукой есть пара готовых пассивных колонок, многие предпочитают собрать усилитель собственными руками, под собственные «хотелки» и использовать его вместо готовых фирменных. Особенно актуально это в последние годы, когда многая электронная продукция на прилавках магазинов является буквально «одноразовой» и работает разве что до истечения гарантийного срока. Мощный усилитель в сочетании с объёмными и чувствительными колонками обеспечит действительно большую громкость — можно устраивать хоть дискотеку. Иногда это бывает очень кстати, но чаще наоборот — громкая музыка мешает окружающим, портит отношения с соседями, к тому же ещё и пагубно сказывается на слухе, а слушать тихо на колонках — не интересно. Вот здесь на помощь придут наушники — действительно полезная вещь для тех, кто хочет послушать громко, но не мешать при этом людям. Наушники также могут отличаться по мощности, размеру, форм-фактору, да и просто внешнему виду — самые дешёвые наушники-вкладыши можно купить даже за 100 р, но подойдут они разве что для прослушивания какого-нибудь текста, никак не музыки. Более дорогие модели обеспечивают хорошее качество звучания — звук с наушников чаще бывает гораздо более детальным, чем с колонок в помещении, т. к. отсутствуют многочисленные отражения от стен, которые на большой громкости превращают звук в кашу, особенно на большой громкости. Большая часть наушников, если речь не идёт о студийных, имеет для подключения стандартный разъём jack 3.5, их подключение предполагается к выходу смартфона, плеера, ноутбука либо компьютера. И если, например, звуковые карты компьютеров чаще всего хорошо приспособлены для работы с наушниками, то вот многие смартфоны или ноутбука имеют довольно примитивный аудио-выход, который ещё нормально работает, если подключать к нему усилитель, но заметно портит звук при работе на наушники. Вызвано это тем, что у наушники имеет довольно низкое сопротивление, как правило, 16-32 Ом, в то время, как вход типичного усилителя обычно имеет входное сопротивление около 20-100 кОм, что больше на несколько порядков. Для того, чтобы комфортно слушать музыку в наушниках, подключая их к любом источнику — необходим специальный усилитель, который бы был рассчитан на подключение не обычных динамиков, а наушников — выходная мощность при этом может быть значительно ниже, громкость наушников обуславливается их непосредственным расположением возле мембраны уха. Схемы усилителей для наушников также довольно распространены, существует множество различных вариантов как он дискретных компонентах, так и на микросхемах. Представленный ниже усилитель имеет достаточно простую схему, не требует для сборки каких-либо дорогих или дефицитных компонентов, к тому же, как пишет автор, обладает весьма приятным звучанием. Его особенность — работа в классе А, это обеспечивает достаточно большой ток покоя усилительного каскада, а следовательно и минимум искажений в сигнале на выходе. Если обычные усилители класса А «знамениты» тем, что сильно греются и требуют больших радиаторов, то усилитель этого же класса для наушников обладает существенно меньшим тепловыделением, ведь и мощность на выходе от него требуется более маленькая.

Схема представлена выше. Как можно увидеть, в ней в качестве усилителя используется всего один каскад на мощном полевом транзисторе IRF610. Такой транзистор запросто справится с рассеиванием тепла, вместо указанного также можно применить аналогичные более мощные, например, IRF630, IRF740, все они имеют корпус ТО-220, предусматривающий установку на радиатор.

Второй активный элемент на схеме — микросхема LM317, очень популярная, только ленивый не строил на ней регулируемый блок питания. Здесь она включена несколько иначе, чем в регуляторе напряжения, используется она для обеспечения нужного тока покоя каскада, включена в качестве источника тока, а не напряжения. Применять здесь также следует микросхему к корпусе ТО-220, выпускаются они также в корпусе ТО-92, он не справится с током и рассеиванием тепла. Микросхему и транзистор нужно разместить на небольших радиаторах — тепло будет выделяться, но умеренно, громоздкие радиаторе и воздушный обдув не потребуются. Количество выделяемого тепла также будет зависеть от напряжения питания схемы — оно задаётся с помощью регулятора в блоке питания, но о нём позже. Чем больше будет напряжение питания, тем больше будете нагреваться радиаторы, допустимый нагрев — около 50-60°C, если температура больше и палец уже не удержать на радиаторе, то стоит взять радиаторы большей площади либо уменьшить напряжение питания.

Как можно увидеть, напряжение питания может варьироваться в пределах 10-20 вольт, это самый оптимальный диапазон, питаться схема должна от стабилизированного источника напряжения, он будет рассмотрен чуть позже. В цепи затвора полевого транзистора можно увидеть переменный резистор — он нужен для установки на истоке транзистора половины напряжения питания. В данной схеме два активных компонента — транзистор и микросхема LM317 образуют делитель, если на вход не подаётся никакой сигнал, то в точке их соединения должна быть ровно половина напряжения питания (настроить можно с точностью до десятых вольт). Как только на вход подаётся какой-либо сигнал, потенциал этой точки смещается вверх или вниз, «в такт» входному сигналу, таким образом происходит усиление данного каскада. Использовать здесь можно практически любой подстроечный резистор, не обязательно многооборотный, номинал 100 кОм. Сигнал с источника подаётся на затвор через цепь из резисторов и конденсатора — резисторы подойдут самые обычные на 0,25Вт, конденсатор предпочтительнее использовать плёночный, ёмкость может быть в диапазоне 470 нФ — 1 мкФ, чем больше ёмкость, тем больше низких частот будет в звуке на выходе.

Также можно увидеть резистор между выводами микросхемы LM317 — его сопротивление, согласно схеме, 5 Ом, мощность можно взять в диапазоне 1-5Вт, на данном резисторе будет рассеиваться часть тепла, его количество также будет во многом зависеть от напряжения питания. Выход схемы подключается к точке соединения транзистора и микросхемы LM317 через пару конденсаторов — электролитический большой ёмкости, подойдёт на 680-1000 мкФ, напряжение как минимум 25В, и небольшой керамический либо плёночный на 100-470 нФ. При сборке обратите внимание на полярность конденсатора — к выходу он должен подключать минусом. Схема лучше всего работает на наушники сопротивлением 32 Ома, если используются более низкоомные резисторы, например, на 16 Ом, следует увеличить ток покоя схемы, подобрав номинал 5-ти омного резистора, нагрев частей схемы при этом также увеличится. Обратите внимание, что на схеме земли силовой части и сигнальной обозначены разными значками — в исходном варианте схемы предполагается, что они будут разделены для уменьшения шума в выходном сигнале, но практика показывает, что их можно без проблем соединять накоротко — никаких шумов от этого нет.

Выполняется схема на печатной плате сразу в двух экземплярах, ведь эта схема — моно-усилитель, а для воспроизведения стерео-сигнала усиливать нужно сразу два канала. Земля на плате разведена в виде звезды — такая разводка является наиболее правильной и исключает наличие земляных петель, которые приводят в постороннему фону в звуке. На каждом канале имеется свой вход и выход, также плата имеет два контакта для подачи питания — минусовой находится в самом центре «звезды».

Выше показана схема блока питания для усилителя — в идеальном случае нужно собрать две таких, отдельно для питания каждого канала. Схема представляет собой стандартный регулятор напряжения на той же микросхеме LM317, она потребует небольшого радиатора. Диоды — любые на ток хотя бы 1А и напряжение 100В, например, 1N4007, номинал переменного резистора можно брать в диапазоне 3-10 кОм, соотношением резисторов R1 и R2 будет задавиться диапазон регулировок выходного напряжения. Все конденсаторы на схеме — фильтрующие, на их ёмкости не стоит экономить, понадобится как минимум несколько тысяч микрофарад на входе регулятора.

С3 — электролитический на 1 мкФ, С4 и С2 — плёночные либо керамические на 0,1 — 0,47 мкФ. На вход блока питания подаётся переменное напряжение с трансформатора 20-40 вольт, оно выпрямляется диодным мостом.

Собранный усилитель необходимо поместить в подходящий корпус, например, отлично будет смотреться деревянный, можно использовать и металлический — он защитит от внешних наводок, корпус нужно будет соединить с минусом схемы. Таким образом, получился прекрасный усилитель наушников, который собирается с доступных и недорогих деталей и несомненно порадует звуком, а также позволит использовать наушники без проблем с любыми источниками звука. Удачной сборки! В архиве ниже можно скачать печатную плату.

Источник (Source)

Усилитель для наушников своими руками

Привет всем любителям самоделок. Все мы любим послушать музыку в наушниках, так как не всегда есть возможность включить ее в колонках, особенно в позднее время суток или в общественном транспорте.

Но не всегда само качество звучания бывает достаточно хорошим, одним из признаков этого является встроенный усилитель в устройстве воспроизведения, будь то телефон или же компьютер, ноутбук. В данной статье я расскажу, как сделать усилитель для наушников своими руками, в сборке которого поможет кит-набор, заказать его можно будет по ссылке в конце статьи.

Перед тем, как прочитать статью, предлагаю посмотреть видео, в котором подробно показан весь процесс сборки и проверка усилителя в работе.

Для того, чтобы сделать усилитель для наушников своими руками, понадобится:
* Паяльник, флюс, припой
* Приспособление для пайки «третья рука»
* Бокорезы
* Растворитель 646 или бензин «калоша»
* Блок питания с выходным напряжением 12 В
* Наушники, телефон или иное устройство воспроизведения

Шаг первый.
Данный кит-набор поставляется с двухсторонней печатной платой, ее качество весьма хорошее и имеет металлизированные отверстия. Также для удобства сборки предусмотрена инструкция, где показана схема усилителя и номиналы компонентов для правильной установки на плате.

Первым делом устанавливаем на плату резисторы, их номиналы определять не нужно, так как они подписаны на бумажке, приклеенной на них. После чего вставляем неполярные керамические конденсаторы, а затем полярные электролитические конденсаторы, соблюдая номинал и полярность, плюсом является длинный вывод, а минусом контакт напротив белой полоски на корпусе, на плате минусовой контакт обозначен заштрихованным полукругом. Для индикации работы усилителя на плате предусмотрено место под светодиод красного цвета, длинную ножку устанавливаем в место, обозначенное треугольником, а минус-короткую ножку в отверстие с полоской рядом.

Шаг второй.
Для того, чтобы радиодетали не выпали при пайке загинаем их выводы с обратной стороны платы.

Далее закрепляем плату в приспособлении для пайки «третья рука» и наносим флюс на контакты, после чего припаиваем выводы при помощи паяльника и припоя. Удаляем излишки выводов при помощи бокорезов. При удалении выводов бокорезами будьте аккуратны, так как можно нечаянно удалить дорожку с платы.

Затем устанавливаем остальные компоненты, а именно переменный резистор, гнездо подключения питания, две панельки под микросхемы, ориентируясь по ключу на корпусе и плате в виде выемки, а также гнезда для подключения входа и выхода звука.

Припаиваем компоненты, для лучшей пайки наносим флюс. Также удаляем лишнюю часть выводов бокорезами.

После пайки получается такая плата.

Удаляем остатки флюса с платы при помощи щетки и растворителя 646 или бензина «калоша». Вот так выглядит чистая плата.

Шаг третий.
Теперь устанавливаем в специальные панельки микросхемы согласно ключу на корпусе и плате.

Далее переходим к сборке корпуса, сначала примеряем его на плате и удаляем защитные пленки с частей корпуса.

К нижней части прикручиваем стойки с резьбой в четыре отверстия при помощи крестовой отвертки.

Далее устанавливаем на стойки плату с боковой панелью с отверстиями под гнезда подключения.

После этого собираем остальные части и прикручиваем верхнюю крышку при помощи винтов.

На этом усилитель для наушников можно считать готовым, осталось его протестировать.

Шаг четвертый.
Для полноценной работы усилителя требуется питание 12 В. В гнездо подключаем блок питания через штекер и вставляем штекер 3.5 мм Jack с двух сторон, один идет в телефон, другой в усилитель, в гнездо с надписью OUT вставляем штекер от наушников и наслаждаемся качественным звучанием. Регулирование громкости осуществляется поворотом ручки переменного резистора.

На этом у меня все, данный кит-набор будет полезен тем, кто хочет усилить звук в своих наушниках, если родного предусилителя устройства не хватает, а также даст немного опыта в сборке радиоконструкторов.

Всем спасибо за внимание и творческих успехов.

Купить Kit-набор на Aliexpress

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Схема усилителя звука

Страница 6: Аудио схемы :: Next.gr

ul {display: inherit;} menu ul ul li {width: 170px; float: none; display: list-item; left: -30px; position: relative; border-bottom: 1px solid # c4c4c4; background-color: # 454545;} menu ul ul ul li {позиция: относительная; верх: -60 пикселей; слева: 168 пикселей; цвет фона: # 454545;} li> a: после {font-size: 11px;} li> a: only-child: after {content: »;} @media all and (max-width: 980px) { меню {margin: 0;} .= drop]: отмечено + ul {display: block;} меню ul li {дисплей: блок; ширина: 100%;} menu ul ul .toggle, menu ul ul a {padding: 0 40px;} меню ul ul ul a {padding: 0 80px;} меню ul li: hover {background-color: # 353659;} меню ul ul ul li: after {background-color: # 353535;} menu ul li ul li .

toggle, menu ul ul a, menu ul ul ul a: hover {background-color: # 734254;} menu ul li ul li .toggle, menu ul ul a, menu ul ul ul a {padding: 14px 20px; color: #FFF; font-size: 17px;} menu ul li ul li .toggle, menu ul ul a {background-color: # 380769;} меню ul ul a: hover {background-color: # 565519;} menu ul ul {float: none; position: static; color: #ffffff;} меню ul ul li: hover> ul, menu ul li: hover> ul {display: none;} меню ul ul li {display: block; width: 100%; left: 0px;} меню ul ul ul li {позиция: статика;}} @media all and (max-width: 330px) {menu ul li {display: block; width: 94%;}} .sanwebcorner {background-color: # 00BCD4; color: #fff; padding: 15px; font-size: 25px; text-decoration: none; border-radius: 5px; margin: 25px; border: 5px solid # 0B646F;} .sanwebcorner: hover {background-color: # 339DAA;} ]]>

Дом
Новые схемы
Категории ▼ Категории
- Аудио ▼ Аудио
  - Аудио Фильтры
  - Стерео схемы
  - Ультразвуковые схемы
  - Усилители
  - Аудиосцилляторы
  - Предусилители
  - Аудиомикшеры
  - Эквалайзеры
  - Тональный баланс
  - Зуммер зуммера
  - Клапаны с вакуумными трубками
  - Мюзикл и эффекты
  - Микрофонные схемы
- ВЧ-схемы ▼ ВЧ-схемы
  - Цепи ФАПЧ
  - Цепи УВЧ
  - Цепи УКВ
  - FM-радио
  - Цепи GPS
  - Цепи глушителя
  - Радиопередатчики
  - Приемники РФ
  - ВЧ усилители
  - AM радио
  - FM-передатчик
  - Схемы приемопередатчика
  - Антенные схемы
  - Активные антенны
  - Антенные тюнеры
  - Антенны Яги Уда
  - Антенные проекты
  - Рамочные антенны
- Датчики Детекторы ▼ Датчики Детекторы
  - Цепи металлоискателей
  - Цепи измерения жидкости
  - Светочувствительные схемы
  - Цепи детектора напряжения
  - Цепи обнаружения газа и воздуха
  - Цепи восприятия человека
  - RF и радиация
  - Медицинские цепи
  - Цепи датчика
  - Магнитные цепи
  - Цепи оптических датчиков
  - Эффект Холла
- Схемы осциллятора ▼ Схемы осциллятора
  - Схемы Varius
  - Астабильный
  - Колпиттс
  - Кристалл
  - Хартли
  - РФ
  - Синусоидальная волна
  - Прямоугольная волна
  - Управление по напряжению
  - Мост Вайн
  - Моностабильные схемы
  - Пирс
- Источники питания ▼ Источники питания
  - Tesla Circuits
  - Инверторные схемы
  - Цепи свободной энергии
  - Зарядные устройства
  - AC в DC и DC в DC
  - Схемы солнечных элементов
  - Ограничение тока
  - Микросхемы питания
  - Высокое напряжение
  - Импульсные источники питания
- Счетчики Счетчики ▼ Счетчики Счетчики
  - Цепи таймера
  - Вольтметры
  - Частотомер
  - Цепи счетчиков
  - Счетчики
  - Часовые схемы
  - Контрольные схемы
  - Цепи задержки
  - Схемы термометров
  - VU метры
- Световой лазер Светодиод ▼ Световой лазерный светодиод
  - Инфракрасный
  - Ксенон
  - Освещение
  - Светочувствительность
  - Лазер
  - Светодиодные схемы
  - Флуоресцентные схемы
  - ЖК-схемы
  - Диммеры

Список электрических схем звукового усилителя

Взаимодействие с другими людьми Слуховой аппарат

Имеющиеся в продаже слуховые аппараты довольно дороги. Вот недорогая схема слухового аппарата, в которой используются всего четыре транзистора и несколько пассивных компонентов …. [подробнее]

Усиленное ухо

Эта схема, подключенная к мини-наушникам с сопротивлением 32 Ом, может улавливать очень удаленные звуки. Полезно для любителей театра, кино и лекций: каждое слово будет четко слышно. Вы также можете слушать свой телевизор на очень низкой громкости, не беспокоя родственников и соседей. Даже если у вас безупречный слух, с помощью этого устройства вы можете обнаружить неожиданные звуки: удаленное щебетание птицы будет казаться вам очень близким…. [подробнее]

Недорогой слуховой аппарат

Этот недорогой электронный слуховой аппарат общего назначения работает от 3 В постоянного тока (2 батареи по 1,5 В). Схема легко собирается на вероборде. Для упрощения сборки и обслуживания используйте 8-контактное гнездо DIP IC для TDA2822M …. [подробнее]

Усилитель для стереонаушников Studio Series

Перед вами первоклассный усилитель для наушников, который может выводить телефоны с высоким или низким импедансом на полную мощность с очень низким уровнем шума и искажений. Для достижения наилучших характеристик его можно использовать вместе со стереофоническим предусилителем, описанным в прошлом месяце. В качестве альтернативы, его можно использовать как автономное устройство, требующее только источника питания и регулятора громкости для использования с любым источником сигнала линейного уровня (CD / MP3-плеером и т. Д.). Он даже имеет двойные выходы, так что вы можете слушать с другом! … [подробнее]

Схема усилителя стереонаушников

Помимо очевидного использования в качестве усилителя для наушников, схему можно использовать для ряда приложений, где требуется широкополосный усилитель малой мощности.Схема основана на операционном усилителе, выходной ток которого усиливается парой транзисторов …. [подробнее]

Схема усилителя для наушников Pure Class-A

Упомянутая конфигурация шунтирующей обратной связи также позволяет легко добавлять частотно-зависимые сети, чтобы получить полезный, ненавязчивый, переключаемый элемент управления наклоном (опция). Когда переключатель SW1 установлен в первое положение, достигается плавный подъем низких и высоких частот.Центральное положение переключателя SW1 обеспечивает ровную частотную характеристику, тогда как третье положение этого переключателя позволяет поднять высокие частоты и срезать низкие частоты …. [подробнее]

Схема портативного усилителя для наушников

Этот усилитель можно напрямую подключать к CD-плеерам, тюнерам и магнитофонам. Он протестирован с несколькими моделями наушников с разным сопротивлением: 32, 100, 245, 300, 600 и 2000 Ом. Схема показывает только левый канал.B1, SW1, J1 и C3 являются общими для обоих каналов. Значение R3 рассчитано для импеданса наушников до 300 Ом. При нагрузке 600 Ом или выше измените значение R3 на 100К …. [подробнее]

Схема усилителя для наушников Hiqh Quality

Некоторые любители прослушивания наушников High Fidelity предпочитают использовать усилители для наушников с батарейным питанием не только для портативных устройств, но и для домашних «настольных» приложений. Этот дизайн предназначен для удовлетворения их потребностей.Повышенная мощность привода достигается за счет того, что это двухтактная компоновка класса B. Выходная мощность может достигать 100 мВт RMS при нагрузке 16 Ом при питании 6 В с низким постоянным и средним потреблением тока, что обеспечивает длительный срок службы батареи …. [подробнее]

Эталонный дизайн усилителя сверхвысокой точности и высокой мощности

Модуль печатной платы усилителя LME49830 EF125WT1 демонстрирует микросхемы (драйверы) входного каскада усилителя мощности LME компании National Semiconductor со сверхвысокой точностью воспроизведения.LME49830 — это полностью комплементарный биполярный входной каскад на 200 В с выходным током 56 мА (типичный), оптимизированный для аудио приложений. При токе 56 мА ИС может управлять многочисленными силовыми транзисторами для достижения высоких уровней выходной мощности. Сверхнизкие искажения и низкий уровень шума LME49830 в сочетании с настраиваемой пользователем схемой компенсации обеспечивают строго контролируемое, но очень динамичное впечатление от прослушивания. [подробнее]

Усилитель речи

Эта схема предназначена для размещения в той же коробке, в которой находится громкоговоритель, образуя компактный микрофонный усилитель, в первую очередь предназначенный для усиления речи.Устройство такого типа особенно подходит для учителей, лекторов, гидов туристов, хостесс и всех, кто выступает в многолюдной и шумной обстановке. Сердцем схемы является микросхема усилителя мощности TDA7052 Audio, обеспечивающая максимальную выходную мощность 1,2 Вт при напряжении питания 6 В. [подробнее]

Беспроводной усилитель мощности звука с низким энергопотреблением

Используя этот недорогой проект, можно воспроизводить звук с телевизора, не мешая окружающим.Он не использует проводное соединение между телевизором и громкоговорителем. Вместо пары проводов он использует невидимый инфракрасный свет для передачи аудиосигналов от телевизора на громкоговорители. Без использования линз возможен диапазон до 6 метров. Дальность действия может быть увеличена за счет использования линз и отражателей с ИК-датчиками, включающими передатчики и приемники …. [подробнее]

Схема усилителя мощности звука на 8 Вт

Вот схема усилителя мощности звука на 8 Вт.Этот усилитель можно использовать как простой усилитель, как сердце более сложного усилителя или как гитарный усилитель. Это очень маленький и портативный блок, который может питаться от батареи 12 В. [подробнее]

Схема усилителя мощности звука на 7 Вт

Этот небольшой усилитель построен на микросхеме TDA2003, способной выдавать 4 Вт (среднеквадратичное значение) при 4 Ом. TDA 2003 имеет улучшенную производительность с той же конфигурацией контактов, что и TDA 2002.Поддерживаются дополнительные функции TDA 2002, очень небольшое количество внешних компонентов, простота сборки, экономия места и затрат …. [подробнее]

Схема усилителя мощности звука на 60 Вт

Напряжение питающих шин было разумно поддерживать на достаточно низком уровне + и — 40В. Для тех, кто желает поэкспериментировать, можно поднять напряжение на шинах питания до + и — 50 В максимум, что позволит усилителю приблизиться к 100 Вт на 8 Ом…. [подробнее]

Схема усилителя звука класса А мощностью 5 Вт

Эта твердотельная двухтактная несимметричная схема класса A способна обеспечивать звук, сопоставимый с этими ламповыми усилителями, обеспечивая большую выходную мощность (6,9 Вт при нагрузке шкафа громкоговорителя 8 Ом), меньший коэффициент нелинейных искажений, более высокую входную чувствительность и лучшую линейность …. [подробнее]

Усилитель мощности звука класса B, 45 Вт

Эти цели были достигнуты за счет использования операционного усилителя с дискретными компонентами, управляющего выходным каскадом с дополнительным общим эмиттером BJT в режим работы класса B.Таким образом, при малых выходных токах выходные транзисторы отключаются, и операционный усилитель обеспечивает весь выходной ток. При более высоких выходных токах силовые транзисторы проводят ток, и вклад операционного усилителя ограничивается примерно 0,7 / R11. Ток покоя операционного усилителя смещает внешние транзисторы и, следовательно, значительно сокращает диапазон кроссовера …. [подробнее]

Усилитель мощности звука 36 Вт с использованием TDA1562Q

Он основан на микросхеме усилителя звука Philips класса H и может выдавать 36 Вт RMS ИЛИ 70 Вт музыкальной мощности, и все это от 13.Питание 8 В. Наш новый Mighty Midget Amplifier действительно впечатляет — около 36 Вт RMS при непрерывной нагрузке 4 Ом при питании 13,8 В. Однако именно выходная мощность 70 Вт, которую он может обеспечить в условиях динамического (музыкального) сигнала, действительно заставляет вас сесть и обратить внимание … [подробнее]

Схема усилителя мощности звука на 30 Вт

Секция усилителя мощности использует только три транзистора и несколько резисторов и конденсаторов в конфигурации с шунтирующей обратной связью, но может выдавать более 18 Вт на 8 Ом с 0.08% THD при 1 кГц в начале ограничения (0,04% при 1 Вт — 1 кГц и 0,02% при 1 Вт — 10 кГц) и до 30 Вт при нагрузке 4 Ом . … [подробнее]

Усилитель звука мощностью 2 Вт

Этот усилитель был спроектирован так, чтобы быть изолированным в небольшом корпусе громкоговорителя. Его можно передавать с помощью Walkman, мини-дисков, iPod и CD-плееров, компьютеров и аналогичных устройств, оснащенных линейным выходом или выходом для наушников. Конечно, в большинстве случаев вам придется сделать две коробки для получения стерео…. [подробнее]

Схема усилителя звука мощностью 25 Вт

Это базовый усилитель мощности на 25 Вт, который (относительно) легко построить по разумной цене. Он имеет лучшие характеристики, чем стандартные модульные усилители STK, которые используются практически во всех массовых стереоприемниках, производимых сегодня. [подробнее]

Стереоусилитель Hi-Fi мощностью 18 + 18 Вт (TDA2030)

2 x 18 Вт стереоусилитель мощности Hi-Fi на базе двух микросхем TDA2030.Он имеет хорошую входную чувствительность, низкие искажения, хорошую стабильность работы и полную защиту от перегрузок и коротких замыканий на выходе. Его можно использовать как усилитель для существующих небольших систем или для управления второй парой динамиков помимо уже подключенных к системе. Плате требуется симметричный источник питания ± 18 В постоянного тока / 3 А, и ее можно подключать к нагрузкам 8 или 4 Ом …. [подробнее]

3 транзисторных аудиоусилителя (50 мВт)

Вот небольшой усилитель звука, похожий на то, что вы можете найти в небольшом транзисторном радиоприемнике.Входной каскад смещен таким образом, что напряжение питания делится поровну на два дополнительных выходных транзистора, которые слегка смещены по проводимости диодами между базами. Резистор сопротивлением 3,3 Ом используется последовательно с эмиттерами выходных транзисторов для стабилизации тока смещения, поэтому он не сильно меняется в зависимости от температуры или различных транзисторов и диодов …. [подробнее]

Операционный усилитель малой мощности — аудиоусилитель (50 милливатт)

В приведенном ниже примере показано использование операционного усилителя в качестве усилителя звука для простой внутренней связи. Небольшой динамик на 8 Ом используется в качестве микрофона, который подключен к входу операционного усилителя через конденсатор емкостью 0,1 мкФ. Динамик чувствителен к низким частотам, а небольшой конденсатор служит для ослабления нижних тонов и обеспечения лучшего общего отклика … [подробнее]

Ламповый усилитель мощности с EL34 — 35 Вт

Это классическая конструкция оконечного усилителя мощностью 35 Вт, с двумя EL34 в двухтактном исполнении, от Siemens и Halske, с годом разработки 24/3/1953 и кодом SV410 / 1.Усилитель он работал с 1954 по 1989 год, когда он выходил, кроме работы, в среднем 15 часов в день …. [подробнее]

Лучшая схема аудиоусилителя — Отличные предложения на схему аудиоусилителя из глобальной цепи продавцов аудиоусилителя

Отличные новости !!! Вы попали в нужное место для схемы усилителя звука. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая схема аудиоусилителя вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели схему усилителя звука на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в схеме усилителя звука и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите схему усилителя звука по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Усилители звука

Усилители звука умеренной мощности для вождения небольших динамиков или другие легкие нагрузки могут быть сконструированы разными способами. Первый выбор обычно интегральная схема, предназначенная для этой цели, такая как LM386 или новые типы коммутации класса D, которые часто принимают цифровые данные вместо простых аудио напряжение.Дискретные конструкции также могут быть построены с доступными транзисторами или операционными усилителями и многие дизайны представлены в примечаниях производителей к применению. Использованы старые дизайны аудио межкаскадные и выходные трансформаторы, но стоимость и размер этих частей заставил их почти исчезнуть. Вот несколько простых в сборке схем аналогового аудиоусилителя для различных приложений для хобби:

Простой усилитель звука LM386

Этот простой усилитель демонстрирует LM386 с высоким коэффициентом усиления. конфигурация (A = 200).Для максимального усиления всего 20 не учитывайте 10 мкФ. подключен от контакта 1 к контакту 8. Может быть реализовано максимальное усиление от 20 до 200 добавив последовательно выбранный резистор к тому же конденсатору 10 мкФ. 10к потенциометр даст усилителю регулируемый коэффициент усиления от нуля до этого максимум.

Я переместил эту схему в Площадь 50 как бы немного экспериментальный.

Удивительно низкий уровень шума Усилитель

Усилитель с удивительно низким уровнем шума использует преимущества прекрасные шумовые характеристики полевого транзистора 2SK117 с шумовым напряжением ниже 1 нВ / корень-Гц и практически отсутствует шумовой ток.Напряжение шума усилитель составляет всего 1,4 нВ / корень-Гц при 1 кГц, увеличиваясь до 2,7 нВ / корень-Гц при 10 Гц. Шумовой ток сложно измерить, поэтому эта простая утилита Усилитель может видеть шум от резистора 50 Ом и резистора 100 кОм. (Приведенный ко входу шум 1,4 нВ возрастет примерно до 1,7 нВ при сопротивлении 50 Ом. резистор, вместо короткого, и резистор 100 кОм даст указанное на входе шум около 40 нВ с очень небольшим вкладом усилителя.)

Этот усилитель является «служебным» усилителем с коэффициентом усиления 100, что обычно будет используется в лабораторных условиях для усиления крошечных сигналов для измерения или дальнейшего обработка. Он не предназначен для прямого подключения динамика или наушников. (Это вполне может управлять LM386.) Схема представляет собой простой дискретный транзистор. схема обратной связи с двумя каскадами усиления и уникальным выходным буфером класса A:

2sk117 из диапазона тока «BL» Idss и выбран для Idss около 7 мА.Резистор стока регулируется для достижения около 4 вольт на стоке, и значение зависит от Idss JFET.
Большинство резисторов не критично, но значения точности показано, потому что резисторы должны быть металлическими пленками для лучшего шума спектакль. Приблизительные значения постоянного напряжения показаны для помощи с резистором. выбор. Отклонение от указанного напряжения приведет к уменьшению доступной выходной мощности. колебания напряжения, но усилитель может нормально работать и для более слабых сигналов.Выгружен размах должен быть около 6 вольт, размах при входном размахе около 60 мВ, до искажения наблюдается.
MPSA18 действует как фильтр шума. Здесь желателен высокий прирост чтобы сохранить емкость конденсатора основного фильтра разумной, но 2N4401 может быть заменяется уменьшением 10k и 120k в 5 раз. Фильтр по-прежнему будет снижать шумовое напряжение от источника питания 15 В выше примерно 0,2 Гц. Но некоторые блоки питания могут быть действительно шумными!
0.Конденсаторы емкостью 1 мкФ служат как шунтирующие конденсаторы, но в основном как клеммы для крепления компонентов. Это белые прямоугольники на Фото.
Резистор обратной связи выбран на усиление ровно 100 и значение намного выше ожидаемого 1k из-за ограниченного усиления разомкнутого контура простая схема.
Небольшой резистор включен последовательно с выходом для стабильность, и этот резистор может немного уменьшить усиление при движении с более низким сопротивление нагрузки.Дизайнер может выбрать настройку усиления для этого конкретного нагрузки, скажем 75 Ом, или для нагрузки с высоким сопротивлением. Схема может управлять более низким сопротивление более 100 Ом, но раскачка будет несколько ограничена. Это может можно не использовать резистор 33 Ом без проблем со стабильностью. (Как правило, такой сетевой усилитель управляет нагрузкой с гораздо более высоким сопротивлением, обычно 600 Ом или выше.) Примечание: чтобы дать вам представление о том, как вы может играть с выходным сопротивлением, я просто изменил серийный выход своего устройства резистор на 55 Ом и отрегулировал усиление на 35 дБ при нагрузке 75 Ом.Без нагрузки усиление ровно на 5 дБ выше при 40 дБ. Так у меня четное число выигрывает независимо от того, управляете ли вы инструментом на 75 Ом или устройством с высоким Z. Выходной буфер без проблем управляет общей нагрузкой 125 Ом, с пределом качания около 3,5 вольт, p-p.
Выходной каскад представляет собой необычную схему самосмещения, в которой PNP поддерживает напряжение затвор-исток около 0,6 вольт, при этом JFET работает несколько ниже его Idss. 2N5486 был выбран, чтобы не тратить слишком много тока, но более высокий Idss JFET при желании даст больше возможностей привода.

Входное сопротивление: 47 МОм (устанавливается резистором смещения), шунтируется 20 пФ
Выходное сопротивление: 36 Ом, устанавливается последовательным резистором плюс около 3 Ом. Ом от цепи. Мой резистор на 55 Ом, упомянутый выше дает выход Z около 58 Ом и ровно 5 дБ потерь усиления от холостого хода до 75 Ом.
Размах выходного напряжения: 6 В (размах) на нагрузке с высоким сопротивлением.
Усиление: 100 (40 дБ) устанавливается резистором обратной связи. Более низкий прирост может быть выбран для более широкой полосы пропускания.
Частотный диапазон: ровный от 1 Гц до 2 МГц.
Входной шум: 1,4 нВ, возрастающий до 2,7 нВ при 10 Гц. Шумовой ток имеет пока ускользает от измерений, но это действительно мало. С резистором 97,3 кОм (100 кОм параллельно с 3,6 мегапикселями), подключенными ко входу, напряжение шума измеряется в пределах крошечной доли дБ от 40 нВ, так что ток шума практически отсутствует.Фактически, этот усилитель и выбранный резистор создают точный шум. источник. Подключите 152 кОм через вход (в экранированной коробке), и у вас будет точный источник шума 5 мкВ / основной Гц во всем звуковом спектре (50 нВ раз 100). Быстрое измерение при 40 Гц дает 770 нВ / корень-Гц без подключения к сети; Ожидается, что 47 МОм дадут 867 нВ. Это довольно близко и все еще небольшой шумовой ток от полевого транзистора.

Для еще большей производительности биполярные ступени могут быть заменен на малошумящий операционный усилитель.Входной шум немного снизится, возможно до 1 нВ, как и входная емкость, возможно, ниже 10 пФ. Компенсация Операционный усилитель может быть проблемой.

Вот еще версия с некоторыми интересные особенности. Имеется двухтранзисторный шумовой шунт, который достаточно эффективно очищает блок питания, и он будет хорошо работать с серией резистор всего 1 Ом. Но требуемый постоянный ток увеличивается, если есть много шум для шунтирования.Как и в случае со схемой «утонченности», она хороша только для удаления случайный шум, скажем, от трехполюсного регулятора, и будет перегружен большие шпоры или гул. Вот что он делает с тестовым источником (красный), вставленным в серия с блоком питания:

Для получения наилучших результатов используйте транзисторы с высоким коэффициентом усиления. Обыкновенный транзисторы дадут около 30 дБ отклонения, но значения резистора смещения могут необходимо изменить, чтобы увеличить ток до 30 мА, в зависимости от от того, сколько шума нужно шунтировать.Схема имеет отличный минимальный уровень шума так что начните с хорошего источника питания, и шум будет выражаться в однозначных нановольтах. (Spice думает меньше 1!)

Для специального применения, требующего минимальной нагрузки, усилитель включает обратную связь для начальной загрузки входной емкости до низкого значения (около 4 пФ). Эта техника в сочетании с обратной связью с источником обычно приводит к ужасным звенит при некотором импедансе источника, но этот усилитель имеет только 1 дБ пика на худшее значение (около 30к).Запустить Моделирование LTSpice для просмотра кривых отклика для различных значений входного R (измените список по желанию). Щелкните правой кнопкой мыши команду .step param, чтобы оставить комментарий. выключите его и измените {R} на фиксированное значение, скажем 1 Ом, для проверки усилителя при сопротивление одиночного источника. Шум чуть ниже 1 нВ / корень герц. Этот усилитель работает до нижней части BCB для импеданса источника до 30 кОм. Это на данный момент это лишь небольшая реализация — следите за обновлениями.

Примечание: я подключил верх резистора 220 Ом непосредственно к источнику питания, чтобы уменьшить падение напряжения 4.Резистор 7 Ом. Если лишнее падение не проблема, схема работает немного лучше с верхом 220 Ом, подключенного к правой стороне резистора 4,7 Ом.

Когда я говорю «при использовании этой схемы питание может быть ужасным», я означает в терминах случайного шума, скажем, от трехполюсного регулятора LM7815 (сотни нВ / корень-Гц). Этот шумовой шунт не может работать с нерегулируемыми источниками или много огромных скачков мощности. Любой шум будет генерировать ток в небольшом резисторе (при условии, что цепь работает) и в цепи должен иметь возможность шунтировать этот ток.При смещении 30 мА схема выдерживает около + — 25 мА, поэтому вышеуказанная схема с резистором 4,7 Ом может справиться с чуть меньше 250 мВ p-p. Опустите резистор до 1 Ом и предел больше как 50 мВ (размах), что вполне соответствует ожиданиям трехконтактного регулятора, но не способно удаления сильной пульсации или больших переходных процессов.

Источник белого шума

Вот 1 мкВ / корень-Гц источник шумового напряжения, который будет управлять нагрузкой 50 Ом с частотой ниже 10 Гц до более 500 кГц.Шунт шума фактически стабилизирует цепь против батареи. сопротивление, обычный путь обратной связи в таких простых схемах. Потребление тока меньше 20 мА.

Примечание: я подключил верх резистора 220 Ом непосредственно к источнику питания, чтобы уменьшить падение на резисторе 3,3 Ом. Если лишнее падение не проблема, схема работает немного лучше с верхом 220 Ом, подключенного к правой стороне 4.Резистор 7 Ом.

Компьютерный усилитель звука

Вот простой усилитель для повышения уровня звука от маломощных звуковых карт или другие источники звука, управляющие небольшими динамиками, такими как игрушки или небольшие транзисторные радиоприемники. В Схема обеспечивает около 2 Вт, как показано. Детали не критичные и замены обычно работают. Два резистора 2,2 Ом можно заменить одним Резисторы 3,9 Ом в каждом эмиттере.

4-транзисторный усилитель для малых устройств Приложения для динамиков

На схеме выше показан 4-транзисторный универсальный усилитель, подходящий для различных проектов, включая приемники, домофоны, микрофоны, телефонные приемные катушки и общий аудиомониторинг.Усилитель имеет схему изоляции мощности и полосу пропускания. ограничение для уменьшения колебаний и «катания на лодке». Ценности не особо критических и умеренных отклонений от указанных значений не будет. значительно ухудшить производительность.

Трехэлементные аккумуляторные батареи, дающие около 4,5 вольт, рекомендуются для большинства Бестрансформаторные усилители звука, управляющие небольшими динамиками на 8 Ом. Срок службы батареи будет значительно длиннее, чем прямоугольная батарея на 9 В, и сопротивление ячейки останется меньше в течение срока службы батареи, что снижает искажения и проблемы со стабильностью.

При желании усилитель можно модифицировать для работы от 9-вольтовой батареи, перемещая точка смещения выходных транзисторов. Понижение резистора 33к подключил со второго база транзистора относительно земли примерно до 10 кОм будет перемещать напряжение на выходе электролитического конденсатор примерно на 1/2 напряжения питания. Это изменение смещения дает больший размах сигнала перед происходит отсечение, и в этом изменении нет необходимости, если громкость достаточна.

Как и раньше, два 4.7 Ом резисторы могут быть заменены одним резистором 10 Ом последовательно с любым эмиттером.

Операционный усилитель звука

Вышеупомянутая схема представляет собой универсальный аудиоусилитель с низкой стоимостью LM358 операционный усилитель. Дифференциальные входы обеспечивают отличную устойчивость усилителя к синфазным помехам. сигналы, которые являются частой причиной нестабильности усилителя. Пунктирное заземление представляет проводку в типичном проекте, показывающем, как вход датчика заземления может быть подключенным к земле в источнике звука, а не в усилителе, где присутствуют высокие токи.Если источником является опорный сигнал источника питания, то один из Входы усилителя подключены к положительному источнику питания. Например, NPN предусилитель с общим эмиттером может быть добавлен для очень высокого усиления и путем подключения дифференциальные входы через резистор коллектора, а не от коллектора к земле, дестабилизирующая обратная связь через источник питания значительно снижается. Кстати, LM358 — довольно плохой аудиоусилитель, и вы, возможно, захотите переключиться на лучший часть для уменьшения искажений.Откровенно говоря, для маленького настольного усилителя вы никогда не обратите внимание на искажение.

Мой служебный усилитель был встроен в алюминиевый корпус Bud и заканчивался болтами к нижней части полки, как показано. Хорошо воспитанный и готовый к работе усилитель действительно кстати.

Crystal Radio (и другое назначение) Усилитель звука

Вот простой аудиоусилитель с шунтирующим стабилизатором TL431.Усилитель обеспечит объем, заполняющий комнату от обычного кристаллического радиоприемника, снабженного длинным проводом антенна и хорошее заземление. Схема такой магнитолы по сложности аналогична простой однотранзисторной. радио, но производительность выше (за исключением потрясающего однотранзисторный рефлекс). TL431 доступен в корпусе TO-92 и он выглядит как обычный транзистор, поэтому ваши друзья-любители будут впечатлены объем, который вы получаете только с одним транзистором, и усилитель может использоваться для другого проекты тоже.Также можно использовать наушники и динамики с более высоким импедансом. Наушник от старый телефон подарит оглушительную громкость и большую чувствительность! Резистор на 68 Ом может быть увеличено до нескольких сотен Ом при использовании наушников с высоким сопротивлением для экономии заряд батареи.

Вот усилитель, используемый для увеличения выхода простого кристалла. радио. Регулятор громкости находится внизу слева, а остальные компоненты на клеммная колодка внизу рисунка.Это действительно быстрый и легкий звук усилитель звука!

Усилители звука класса A

Аудиоусилитель класса A довольно расточителен, но когда много мощность доступна, простота привлекательна. Вот простой транзистор Дарлингтона пример, предназначенный для использования с источником питания 5 В:

Эта и следующие схемы не для начинающих; они имеют ограниченную полезность и требуют понимания основные принципы и потенциальные применения.Все они проходят через DC громкоговоритель, который расточителен и может вызвать проблемы у неопытных строитель. Если они построены без изменений, они должны работать, как описано, но делать обязательно прочтите текст.

5 В должны подаваться от регулируемого источника питания. Эффективность ниже 25%, и в динамике протекает значительный постоянный ток, и эта дополнительная мощность должно соответствовать номинальной мощности динамика. Но посмотрите, как это просто! В коэффициент усиления по напряжению составляет всего около 20, а входное сопротивление составляет около 12 кОм.Схема показывает два значения резистора смещения, которые должны использоваться с соответствующим импедансом динамика. С Резистор смещения 150 кОм и динамик 8 Ом, схема потребляет около 210 мА (1 Вт) и может доставляет около 250 мВт на динамик, что достаточно для большинства небольших проектов. Динамик должен иметь мощность 500 мВт или более и иметь сопротивление постоянному току. около 8 Ом (возможно, 7 Ом). Проверить кандидата в спикеры омметром; намного ниже 7 Ом вызовет чрезмерное потребление тока.С резистором 220 кОм и динамиком 16 Ом Схема потребляет около 100 мА (500 мВт) и выдает около 125 мВт на динамик. 16 Ом динамик должен быть рассчитан на 200 мВт или более и иметь сопротивление постоянному току почти 16 Ом. (Большинство маленьких динамиков имеют сопротивление постоянному току, близкое к номинальному импедансу, а это сопротивление используется для установки уровня тока покоя в этой схеме.) Другие NPN транзисторы Дарлингтона будет работать, но выберите тот, который может рассеивать минимум 1 ватт. Большинству типов мощности не требуется радиатор, но крошечные TO92 могут перегреться.

Если неэффективность класса А вас еще не разубедила, вот 4-транзисторный усилитель для слабых сигналов:

Входное сопротивление составляет около 5000 Ом, а частотная характеристика ровная. от 30 Гц до более 20 000 Гц. С динамиком на 8 Ом потребляемый ток составляет около 215 мА и усиление около 1700 (64 дБ). С динамиком на 16 Ом коэффициент усиления по току составляет около 110 мА. и усиление около 2500 (68 дБ).Регулятор громкости можно добавить, подключив один конец потенциометра 5k на массу, дворник на вход усилителя. Другой конец горшок становится входом.

Посмотрим правде в глаза; практически любой из различных усилителей звука IC дает больше смысл, чем этот неэффективный дизайн. Но в этой схеме используются детали только с 3 ножками. Ммм это не использует большие конденсаторы, кроме шунтирования источника питания. Посмотрим, это больше веселье. Что ж, давайте посмотрим, сможем ли мы создать проект, в котором используются преимущества неэффективность:

Итак, что это?

Это модулированный световой излучатель! Подключите вход к источнику звука или микрофон (динамик будет работать) и звук будет амплитудно модулировать свет интенсивность.Неэффективность класса-А теперь работает в нашу пользу, зажигая лампу до средняя яркость без звука. Собственно при лампочке на 4,7 вольта лампа будет почти полной яркости и будет «перегружен» на пиках звука. Лампа с более высоким напряжением прослужит дольше, но будет тусклее. Попробуйте лампочку на 6,8 вольт как компромисс. С чувствительным детектором, таким как фототранзистор, этот коммуникатор проработает несколько сотен футов (ночью). Наилучший диапазон реализуется, если лампа устанавливается в типичный отражатель фонарика, и детектор устанавливается аналогично.Входной конденсатор уменьшен до 0,01 мкФ, чтобы придать усилителю характер высоких частот. компенсировать медленный отклик лампочки. В любом случае звук будет немного приглушенным. Умный дизайнер мог бы использовать этот усилитель и для ресивера, переключая динамик. на вход для передачи и на выход для прослушивания. Если вы выберете детектор с хорошим инфракрасным откликом, как контактный фотодиод, вы можете добавить пластиковые ИК-фильтры к блокируйте окружающий свет и затрудняйте просмотр коммуникатора ночью.

Повышение напряжения до 12 В постоянного тока, замена лампочки на 3 ваттную, Динамик 16 Ом и замена 0,01 мкФ на 1 мкФ дает аудиоусилитель, который почти 1 ватт звуковой мощности. Однако динамик нагревается! (Из-за почти 2 мощность постоянного тока в катушке динамика.)

Усилитель для наушников — схема, схема, проекты электроники

Усилитель для наушников

Высококачественный блок.Нет необходимости в предварительном усилителе.

принципиальная схема

Детали усилителя:
P1 22K Лог. Потенциометр (двухканальный для стерео)
R1 560R 1 / 4W резистор
R2, R3 10K 1 / 4W резисторы
R4 12K 1 / 4W резистор
R5, R6 2R2 Резистор 1/4 Вт
R7 22R Резистор 1/2 Вт
C1 1 мкФ 63 В Полиэфирный конденсатор
C2, C3, C4 100 мкФ 25 В Электролитические конденсаторы
C5 22pF 63 В Полистироловый или керамический конденсатор
C6 22 мкФ L или керамический конденсатор
C6 22 мкФ Электролитический конденсатор
C6 22 мкФ 25 В NE5532 Двойной ОУ с низким уровнем шума
Q1, Q3 BC337 45 В 800 мА NPN-транзисторы
Q2, Q4 BC327 45 В 800 мА PNP-транзисторы
J1 Аудиовход RCA гнездо

Детали источника питания:
R7 2K2 1/4 Вт Резистор
C7, C8 Электролитические конденсаторы 2200uF 25V
D1 100V 1A Диодный мост
D2 5mm.или 3мм. Красный светодиод
IC2 7815 15V 1A Регулятор положительного напряжения IC
IC3 7915 15V 1A Регулятор отрицательного напряжения IC
T1 220V Primary, 15 + 15V Secondary 5VA Сетевой трансформатор
PL1 Штекер сетевого питания
SW1 SPST Сетевой выключатель

Примечания:
Банка напрямую подключаться к CD-плеерам, тюнерам и магнитофонам.
Протестировано с несколькими моделями наушников с разным сопротивлением: 32, 100, 245, 300, 600 и 2000 Ом.
Может работать со старыми наушниками с импедансом 8 Ом, но использовать эти устаревшие устройства не рекомендуется.
Схема показывает левый канал и источник питания.
Цифры в скобках показывают соединения выводов правого канала IC1.
Правильное заземление очень важно для устранения шума и контуров заземления. Подключите в той же точке стороны заземления J1, P1, C2, C3 и C4. Затем отдельно подключите заземление входа и выхода к заземлению источника питания.

Технические характеристики:
Выходное напряжение: значительно выше 5 В RMS на всех нагрузках
Чувствительность: вход 250 мВ для выхода 5 В RMS
Частотная характеристика: плоская от 30 Гц до 20 кГц
Суммарные гармонические искажения при 1 кГц и 10 кГц: ниже 0.005% при нагрузке 32 Ом и выходном среднеквадратичном напряжении до 4 В (типичное значение 0,003%)
Суммарные гармонические искажения при 1 кГц и 10 кГц: ниже 0,005% на нагрузке от 100 до 2000 Ом и выходном значении до 5 В (стандартное значение 0,003%)

Безусловно стабильно на емкостные нагрузки

автор: RED Free Circuit Designs
электронная почта:
сайт: http://www.redcircuits.com/

ͧӭ 响

Насчет NFB-11.38?

NFB-11 использует новейший высокопроизводительный чип ESS Sabre32 DA ES9038, который может поддерживать вход до 32 бит / 384 кГц.
Кому Чтобы достичь максимальной производительности ES9038, необходимо работать в Модель с текущим выходом, в модели с выходным напряжением, худшее значение THD + N составляет -12 дБ.
Стандартный текущий дизайн модели обычно требуется 3 ампера (OPA), Первый усилитель реализует преобразование I / V, преобразование выхода ES9038 сигнал тока к сигналу напряжения.
Второй усилитель — это дифференциальный усилитель, преобразовать балансный сигнал в несимметричный сигнал и реализовать аналоговый фильтр нижних частот, затем через регулятор громкости на третий усилитель, усилитель для наушников .
Каждый усилитель обычно имеет два каскада усиления. встроен, поэтому сигнал ES9038 должен проходить всего 6 каскадов усиления поступают на выходные каскады.
В NFB-11 применяет дизайн ACSS без обратной связи. Подача ES9038 на ACSS схема без каких-либо OPA.
Схема ACSS естественно работает в Текущая модель и имеет входной ток разницы в конструкции, он может обрабатывать преобразование I / V, разность сигналов и усилитель для наушников в токе модель в одном усилителе ACSS.И этот усилитель ACSS имеет только одно усиление по току. этап , выходной сигнал ES9038 только через один каскад может поступать на выходные каскады.
Самый короткий путь сигнала может воспроизвести лучшее детализация и динамика, и почти без звуковой окраски, он может показать реальную производительность ES9038.
Так что наш дизайн ACSS — лучшая комбинация с ES9038 добиться наилучшей производительности.

ACSS также не имеет обратной связи технология, сделанная с использованием полностью дискретных усилителей.Большинство людей знают Глобальный дизайн обратной связи может предложить лучшие характеристики в тестовых измерениях, и отсутствие обратной связи не может хорошо работать при тестовых измерениях, но может предложить лучшее звук для ушей человека. Вот конфликт классических схем.
Но ACSS открывает новые возможности, он может предложить наименьший колоритный звук. который более нейтральный с очень низким уровнем искажений и высокой линейностью. Так он может сохранять динамику, детализацию и нейтральный звук, но не звук яркий или резкий.
Буферы вывода Без обратной связи. Для низкого импеданса мы применили алмазный выходной каскад. который менее окрашен, чем большинство обычных схем. Он построен из 4 шт. 20 Вт (всего 80 Вт) высокоскоростные транзисторы Toshiba, независимо от гоняю самые наушники.
ЦАП без пары колпачки, чтобы избежать окрашивания. Есть два встроенных OPA, которые служат для сохраните смещение постоянного тока.
Интерфейс USB 32bit / 384K выводит сигнал I2S на ES9038.

Полностью дискретный усилитель для наушников ACSS.

NFB-11 применяет отличный DA-чип ES9038 и отличный аналог выходные каскады, но это не единственные ключи лучшего звука. Электроснабжение наиболее важно. Даже применяя лучший DA-чип и лучший усилитель, если он соответствует среднему источнику питания, общая звук может быть средним или музыкальным, но не может быть нейтральным и подробно.Вот почему, может быть, легко найти шестерни высокого класса. без лучших фишек, но с изобилием выделенных Цепи питания постоянного тока.
В NFB-11 использует 6 групп качественных БП с выделенным DC поставка . Цифровые и аналоговые напряжения изолированы по отдельности. внутренний энергетический регламент.
Цифровая власть имела 4 группы Двухступенчатые блоки питания с высокой потребляемой мощностью, могут избежать прерывания от мощности вызывает увеличение джиттера, предлагайте более черный обратно сцена и много чистого звука.Раньше применялись только двухступенчатые блоки питания. в наших продуктах на сумму 1500 долларов США.
Это массивные блоки питания дизайн обычно применяется только в продуктах на сумму более 1000 долларов США.
В аналоговый источник питания важнее для воспроизведения звука, в NFB-11, + 15 В и -15 В для аналоговых выходных каскадов являются высокоскоростными Дискретный БП. Они могут предложить чистый и быстрый источник питания для вождения наушники точно. Источник высокого напряжения может управлять большинством наушники тоже от 15 до 600 Ом.
Сильный источник питания.

Об объеме в цепях ACSS:
Для усилителя для наушников очень важна регулировка громкости.
В ACSS он находится в Выход модулей ACSS, где выходом является текущий сигнал, а не сигнал напряжения. Регулятор громкости представляет собой преобразование I / V, а громкость зависит от преобразования тока (I) в напряжение (В).(Как D / A микросхемы выходного I / V преобразования)
Как видите, в схемах ACSS нет усиление, так как это совершенно другая схема.
Качество звука выигрывает от I / V регулировка громкости преобразования. Марк Левинсон также знает, что нынешний регулятор громкости имеет большие преимущества, поэтому в их предусилителе Top End № 32 регулятор громкости, они используют множество компонентов для изменения сигнала на токовый сигнал (I), затем через сеть R-2R для управления громкости, а затем снова вернитесь к сигналу напряжения (В).Но NFB-11 — это просто более полная работа по текущему сигналу, и технически превосходит обычные технологии.

Обзор популярных схем усилителей для наушников

Простой усилитель на операционном усилителе

Усилитель на дискретных транзисторах

Выбор компонентов для качественного усилителя

Операционные усилители

Выходные транзисторы

Пассивные компоненты

Особенности сборки усилителя для наушников

Компоновка платы

Экранирование

Подбор элементов

Популярные схемы усилителей для наушников

Усилитель на микросхеме TPA6120

Усилитель на дискретных транзисторах

Настройка и тестирование усилителя

Настройка рабочей точки

Проверка частотной характеристики

Измерение искажений

УНЧ для наушников

Усилитель для наушников Uxi

17 5 [1]Похожие статьи: 03.04.2013

Малошумящий усилитель для наушников на ОУ

20 2.<img src='/800/600/https/sun9-14.userapi.com/c851320/v851320278/3e580/bWjdL0Xm1LU.jpg' /> 6 (adsbygoogle=window.adsbygoogle||[]).push({}); (adsbygoogle=window.adsbygoogle||[]).push({});[2]Похожие статьи: 07.08.2013

Простейший ламповый усилитель для наушников с низковольтным питанием

8 3.2 [2]Похожие статьи: 2012 г.

Усилитель на MOSFET транзисторах

0 0 [0]Похожие статьи: 25.08.2012

Низковольтный лампово-транзисторный усилитель для компьютерных наушников

10 0 [0]Похожие статьи: 2012 г.

Усилитель для низкоомных наушников на ОУ

11 0 [0]Похожие статьи: 2012 г.

Композитный усилитель для наушников на LMH6672

4 5 [1]Похожие статьи: 2012 г.<img src='/800/600/https/sun9-74.userapi.com/c858432/v858432884/179e48/A7x6dSx46fw.jpg' />

Качественный усилитель/драйвер для наушников, с электронным регулятором громкости и баланса

7 5 [1]Похожие статьи: 2012 г.

Зачем наушникам усилитель?

3 0 [0]Похожие статьи: 2012 г.

Повторитель для наушников стационарный «SAQ-SHF»

2 0 [0] Весь список тегов

УНЧ для наушников

Усилитель для наушников Uxi

17 5 [1]Похожие статьи: 03.<img src='/800/600/https/cleverdiy.ru/wp-content/uploads/2019/09/5-variantov-shem-usilitelya-zvuka.jpg' /> 04.2013

Малошумящий усилитель для наушников на ОУ

20 2.6 [2]Похожие статьи: 07.08.2013

Простейший ламповый усилитель для наушников с низковольтным питанием

8 3.<img src='/800/600/https/fb.ru/misc/i/thumb/a/6/6/5/0/2/66502.jpg' /> 2 [2]Похожие статьи: 2012 г.

Усилитель на MOSFET транзисторах

0 0 [0]Похожие статьи: 25.08.2012

Низковольтный лампово-транзисторный усилитель для компьютерных наушников

10 0 [0]Похожие статьи: 2012 г.

Усилитель для низкоомных наушников на ОУ

11 0 [0]Похожие статьи: 2012 г.

Композитный усилитель для наушников на LMH6672

4 5 [1]Похожие статьи: 2012 г.

Качественный усилитель/драйвер для наушников, с электронным регулятором громкости и баланса

7 5 [1]Похожие статьи: 2012 г.<img src='/800/600/https/sun9-9.userapi.com/c629504/v629504867/bfae/NXmCAB-nTn4.jpg' />

Зачем наушникам усилитель?

3 0 [0]Похожие статьи: 2012 г.

Повторитель для наушников стационарный «SAQ-SHF»

2 0 [0] Весь список тегов

Мощный усилитель для наушников на основе схемы Рода Эллиотта (ESP)

Содержание / Contents

Усилитель для наушников на специализированной микросхеме TPA6120

Содержание / Contents

Усилитель класса А для наушников

Усилитель для наушников своими руками

Страница 6: Аудио схемы :: Next.gr

Список электрических схем звукового усилителя

Лучшая схема аудиоусилителя — Отличные предложения на схему аудиоусилителя из глобальной цепи продавцов аудиоусилителя

Усилители звука

Простой усилитель звука LM386

Удивительно низкий уровень шума Усилитель

Источник белого шума

Компьютерный усилитель звука

4-транзисторный усилитель для малых устройств Приложения для динамиков

Операционный усилитель звука

Crystal Radio (и другое назначение) Усилитель звука

Усилители звука класса A

Усилитель для наушников — схема, схема, проекты электроники

Усилитель для наушников

17 5 _[1]
Похожие статьи: 03.04.2013

20 2. 6 _[2]
Похожие статьи: 07.08.2013

8 3.2 _[2]
Похожие статьи: 2012 г.

0 0 _[0]
Похожие статьи: 25.08.2012

10 0 _[0]
Похожие статьи: 2012 г.

11 0 _[0]
Похожие статьи: 2012 г.

4 5 _[1]
Похожие статьи: 2012 г.

7 5 _[1]
Похожие статьи: 2012 г.

3 0 _[0]
Похожие статьи: 2012 г.

2 0 _[0] Весь список тегов

17 5 _[1]
Похожие статьи: 03. 04.2013

20 2.6 _[2]
Похожие статьи: 07.08.2013

8 3. 2 _[2]
Похожие статьи: 2012 г.

0 0 _[0]
Похожие статьи: 25.08.2012

10 0 _[0]
Похожие статьи: 2012 г.

11 0 _[0]
Похожие статьи: 2012 г.

4 5 _[1]
Похожие статьи: 2012 г.

7 5 _[1]
Похожие статьи: 2012 г.

3 0 _[0]
Похожие статьи: 2012 г.

2 0 _[0] Весь список тегов
