Однолинейные схемы электроснабжения: условные обозначения • Energy-Systems



Однолинейные схемы электроснабжения: общие понятия

Схема электроснабжения представляет собой изображения в графике определённой конструкции, которая отражена на чертеже. Кроме этого, встречаются электросхемы, которые представлены в упрощённом виде, например, схемы интегральных устройств. Ярким и наиболее часто встречающимся примером является однолинейная схема электроснабжения.

В данном контексте речь идёт о графическом отображении трёхфазной электрической сети с её соединительными элементами в виде одной линии. Использование подобных условных обозначений однолинейной схемы электроснабжения упрощают сами схемы и делают их не столь громоздкими. Все виды схем электроснабжения выполняются по определённым правилам, которые обоснованы ГОСТом 2.702-75.

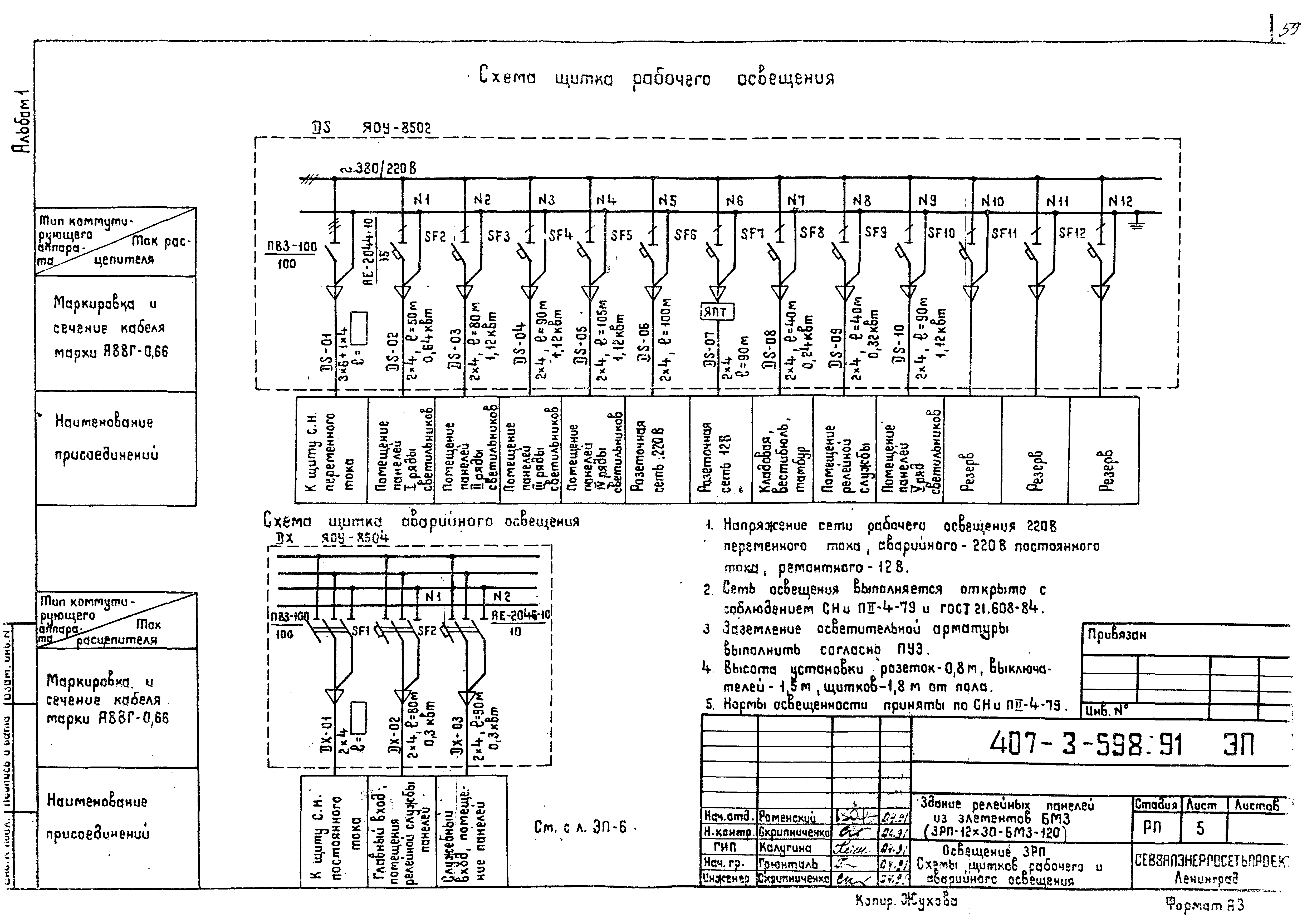

Пример проекта электроснабжения многоэтажного здания

Назад

1из7

Вперед

Согласно расчетам и проектирования схем электроснабжения определяются обозначения на однолинейных схемах электроснабжения различных электроприборов, выключателей, розеток и т.д.

Существует несколько видов схем электроснабжения:

  • Исполнительные схемы – отображение существующего состояния сети и входящих в неё элементов на объекте, составляется для уже действующего объекта.
  • Расчётные схемы – составляются при создании проекта нового объекта.
  • Структурные схемы – это информация общего характера об электроустановке, взаимосвязи её элементов между собой.
  • Функциональные схемы – используется при проектировании объектов промышленного назначения с высоким уровнем наполняемости их площадей различными механизмами. На схеме это оборудование обозначается в произвольной форме и размеры его не указываются.
  • Принципиальные схемы – выполняются в соответствии с ГОСТом и действующими в мире стандартами, а именно IEC, ANSI, DIN и многие другие.
  • Монтажные схемы – имеют особое значение в проектировании электроснабжения, они должны чётко взаимодействовать со строительными элементами, архитектурой и несущими конструкциями. Эти схемы не имеют каких-то специальных требований к их оформлению, но должны содержать максимально точную информацию о размерах абсолютно всего оборудования.

В общем итоге графические изображения, используемые при проектировании схем электроснабжения, должны, во-первых, полностью соответствовать СНиП (строительные нормы и правила), во-вторых, должны иметь дополнительную информацию об оборудовании, причём эта информация должна быть полноценной и максимально достоверной, и, в-третьих, в них должны содержаться сведения об автономном питании, что особенно имеет актуальность для проектов электроснабжения домов и коттеджей, которые расположены поодаль от центральных магистралей.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Размеры Элементов Электрических Схем Гост

При изображении на схеме нескольких одинаковых элементов устройств обозначения выводов контактов допускается указывать на одном из них.



При указании нескольких меток одного вывода в последующих строках допускается линии выводов к ним не подводить.

Размеры УГО в электрических схемах.
Как читать Элекрические схемы

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5.

При разнесенном способе изображения одинаковых элементов устройств обозначения выводов контактов указывают на каждой составной части элемента устройства. Над таблицей допускается указывать УГО контакта — гнезда или штыря.

Характерная особенность такой схемы — минимальная детализация. D — Символ заземления.

Допускается обозначать блок управления, как показано на черт.

Порядок следования меток определяет логический уровень разрешающего сигнала: первая функция осуществляется при LOG1, вторая — при LOG0.

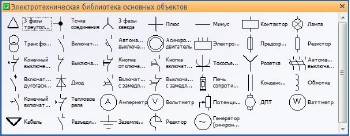

Условное графическое обозначение элементов (УГО)

2 Нормативные ссылки

Отключают и включают в работу определенные участки сети, по мере необходимости. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи. Обозначение линий связи на принципиальных схемах ГОСТ 2.

Графические обозначения в электрических схемах механических переключателей Условные графические обозначения розеток и выключателей в электрических схемах. В — УГО воспринимающей части электротепловой защиты.

Обозначение зависимости выводов осуществляется путем присваивания им меток выводов: для влияющего вывода — буквенным обозначением зависимости в соответствии с приложением 3 и порядковым номером, проставленным после буквенного обозначения без пробела; для каждого зависимого от данного влияющего вывода — тем же порядковым номером, проставленным без пробела перед буквенным обозначением метки вывода, присвоенной ему в соответствии с табл. Условные графические обозначения элементов, используемых как составные части обозначений других элементов устройств , допускается изображать уменьшенными по сравнению с остальными элементами например, резистор в ромбической антенне, клапаны в разделительной панели.


Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. В случае, если вывод зависим от нескольких влияющих выводов, порядковый номер каждого из них должен быть указан через запятую черт.

Таблица 3 4.

Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Допускается позиционное обозначение проставлять внутри прямоугольника УГО.
Условные графические обозначения радиоэлементов

Нормативные документы

Например, для двоичного счисления ряд весов имеет вид 20, 21, 22, 23,

Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Таблица 3 4. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Выводы питания элементов приводят либо в качестве текстовой информации на свободном поле схемы, либо одним из способов, приведенных на черт. Рисунок 7 5. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Примечания к пп. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Примечания: 1. Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

2.2. Обозначения функций элементов


Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками. Щетка: на контактном кольце 2. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Порядок расположения контактов в таблице определяется удобством построения схемы.

Приведем в качестве примера основные графические обозначения для разных видов электрических схем. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Выводы элементов подразделяют на логически равнозначные, то есть взаимозаменяемые без изменения функции элемента, и логически неравнозначные. Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.
Как читать электрические схемы. Радиодетали маркировка обозначение

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.

Как нарисовать розетки, выключатели и лампы на плане квартиры.

Условные обозначения в электрических схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Исходя из этого норматива, все схемы разделены на 8 типов:

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы «Т» – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Читать также: Содержание драгметаллов в материнских платах

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Графические обозначения в электрических схемах

Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГОНаименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГОНаименование
Дугогашение
Без самовозврата
С самовозвратом
Концевой или путевой выключатель
С автоматическим срабатыванием
Выключатель-разъединитель
Разъединитель
Выключатель
Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Основные УГО для однолинейных схем электрощитов

УГОНаименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

НаименованиеОбозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Обозначение Реле На Электрической Схеме

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. К этому сухому контакту подключаются управляющие проводники контактора или пускателя , функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.
Таким образом, получается, что при выключенном реле контакты замкнуты. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.


Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Разберёмся с этим поподробнее. Как читать электрические схемы Сам же пружинящий контакт закреплён на ярме.


Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.


Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Каждое из обозначений можно применять в определенных случаях.

В большинстве случаев реле монтируется в защитном корпусе. D — контакты коммутационных приборов:.

Читаем принципиальные электрические схемы

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.


Условные графические обозначения штепсельных розеток


Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется «чтение электросхем». Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или «плюс» и «минус».

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Интересно. Места соединений трёх и более проводов отмечаются точкой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Автоматический выключатель на схеме: буквенное обозначение по ГОСТу

На чтение 9 мин Просмотров 6.1к. Опубликовано Обновлено

Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.

Условные обозначение электрических элементов и виды схем

Выключатель автомат

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, — проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Принципиальная схема квартирного электрощитка

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

Обозначение автоматического выключателя на схеме

Трехполюсной автоматический выключатель

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной –  элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:

  • Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
  • Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
  • Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
  • Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
  • Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
  • Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

  • освещение комнаты, прихожей и кухни;
  • свет и розетки в туалете;
  • розетки в жилой комнате;
  • розетки в коридоре и кухне;
  • электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \,  или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

  • A – реагирующие на утечку переменного или постоянного пульсирующего тока;
  • AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
  • B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них — страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.

Обозначение УЗО на схеме по ГОСТ. Как обозначается УЗО на однолинейной схеме

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение УЗО на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение УЗО на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается УЗО на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Понравилась статья — поделись с друзьями!



Однолинейная схема электроснабжения: для чего нужна, как правильно выполнить

Любой уважающий себя электрик понимает, что для производства электромонтажных работ в квартире, частном доме, на производстве, требуется проект, согласно которому они будут выполняться. Однако здесь возникает вопрос, как уместить на бумаге все линии, если это, к примеру, огромный объект, площадью 500-1000 м² со множеством коммуникаций? А если всё электроснабжение монтируется на 380 В? В этом случае на помощь приходит однолинейная схема электроснабжения, позволяющая вместить на бумаге больше информации. Сегодня разберёмся, что это такое, как она выполняется, читается и существуют ли программы для её составления.

Однолинейная схема электроснабжения: что это такое и для чего она нужна

Однолинейная схема электроснабжения, по сути, является документом, отображающим все силовые линии, оборудование, узлы помещения, в котором будет производиться электромонтаж. Она требуется не только для производства непосредственно самого монтажа. Без неё невозможно согласование проекта здания, она учитывает требования ГОСТа и рекомендации таких организаций как РосТехНадзор, Энергосбыт. Основная задача «однолинейки» – компактное расположение большего количества информации.

Однолинейная электрическая схема: виды и особенности

Основными видами таких проектов являются расчётный и исполнительный. Часто бригады электромонтёров, занимающихся монтажом, не видят первого варианта, работая по второму. Разберёмся, в чём их различия.

Рассчётная однолинейная схема электроснабжения: общие сведения

Расчётные схемы используются для первичного согласования и вычислений на стадии проектирования сети. Высчитывается необходимое сечение электропроводки, исходя из планируемой нагрузки, системы защиты, необходимое количество кабеля. В ней обязательно указание маркировок кабелей, мощности всех потребителей, которые планируются к установке.

Исполнительный проект: в чём его отличие от расчётного

В процессе производства электромонтажных работ часто возникают ситуации, когда без изменения первоначального варианта не обойтись. Как говорится «написали на бумаге, да забыли про овраги, а по ним ходить». Вот здесь применяется уже исполнительная схема, по которой специалисты и выполняют работы. Также подобные проекты используют при замене электропроводки.

Важно! При любых изменениях первоначального варианта необходимо соблюдение ГОСТ, ПУЭ, рекомендаций РосТехНадзора и Энергосбыта, а также согласование этих изменений с контролирующими организациями, независимо от того, для какого помещения выполняется проект электропроводки – квартира, частный дом или производственное помещение.

Другие виды проектов, по которым выполняются электромонтажные работы

Каждый из предыдущих вариантов часто раскладывают на составные части для упрощения выполнения монтажных работ. В итоге получаются следующие:

  • структурная – это отображение общей информации по электроустановкам: трансформаторам, распределительным щитам, точкам врезок,
  • функциональная – этот документ не имеет чётких требований. Проектировщик составляет её произвольно, распределяя с её помощью оборудование по помещению и высчитывая общую потребляемую мощность,
  • монтажная – более детальная. На ней указываются несущие конструкции, фактические размеры, расстояния, сечение кабеля, крепежи и различные элементы.

Каждый из перечисленных вариантов очень важен при составлении общего проекта и влияет на результат, ведь компания, разрабатывающая расчётный проект, и организация, выполняющая работы по монтажу и использующая составленные схемы, различны, а значит, любое упущение может оказаться критичным.

Принципы и особенности проектирования

«Однолинейка» используется для планирования будущей сети, поэтому детализировать её ни к чему. Однако есть определённые моменты, которые отобразить необходимо. К тому же, если не отобразить в ней основные элементы, проигнорировать некоторые нюансы, проект не пройдёт утверждение, без которого все работы будут считаться незаконными. Рассмотрим как составить однолинейную схему электроснабжения и что для этого потребуется.

Что должны в себя включать однолинейные схемы электроснабжения частного дома, квартиры или производственного здания

Основная информация, которую должен включать в себя подобный проект, это:

  • расчёт общей мощности, которую будет потреблять установленное оборудование. Сделать это несложно. Необходимо лишь сложить общую потребляемую мощность приборов и устройств, питающихся от той или иной линии,
  • на основании полученного параметра потребляемой мощности вычислить необходимое сечение кабелей с учётом материала их изготовления. Если высчитанное сечение не производится, производим округление в большую сторону,
  • рассчитав нагрузки, подбираем защитные устройства. Лучше, если на каждую линию будут установлены дублирующие устройства (например, автомат и УЗО).

Сама схема должна содержать в себе информацию о:

  • точке подключения к электросети. Для квартир, частных домов это будет вводной автомат, для предприятий – распределительная подстанция,
  • типе ввода,
  • марке и типе счётчика электроэнергии,
  • длине кабеля, его марке, сечении, количестве жил с указанием способа укладки (открытый, скрытый),
  • указании групп потребителей.

Также необходимо указать цепи освещения. Информация об источниках света не нужна.

Необходимые этапы проектирования

Проектирование однолинейных схем электроснабжения начинается с получения ТУ (технических условий). Для этого нужно обратиться в компанию, которая занимается поставкой электричества. Далее получаем разрешение и генеральный план в горархитектуре. Следующий шаг – разработка плана электроснабжения участка или квартиры. Последним этапом будет окончательное утверждение в компании, поставляющей электричество.

Многие могут спросить, кто утверждает однолинейные схемы электроснабжения на предприятиях. Здесь первые шаги будут идентичны, однако последний проект должен подписать ответственный руководитель.

Как может заметить Уважаемый читатель, пройти все эти шаги несложно, однако часто из-за недоработок проекта некоторые ходят по кругу несколько раз. Не проще ли сразу потратить на планирование схемы немного больше времени, сэкономив себе тем самым нервы?

Образцы однолинейных схем электроснабжения по ГОСТу: различные строения и сооружения

Для того, чтобы читателю было проще разобраться, что такое однолинейная схема электроснабжения, предлагаем ознакомиться с примерами подобных проектов.

Как можно отметить, с виду все принципиальные однолинейные схемы электроснабжения схожи, однако это только на первый взгляд. Огромное значение имеют обозначения кабелей, защитной автоматики, нанесённые на проект. Их необходимо изучить, перед тем как пытаться читать однолинейные схемы электроснабжения. Об этом и пойдёт речь в следующем разделе нашей статьи.

Условные обозначения в однолинейных схемах электроснабжения

В настоящее время можно найти множество литературы, в которой описываются условные обозначения и маркировки, используемые в составлении подобных проектов. В таблице ниже можно увидеть основные из них. Именно они являются азами для тех, кто впервые столкнулся с «однолинейками».

На самом деле их значительно больше, но за один раз запомнить столь огромное количество информации невозможно. Если Уважаемому читателю интересно, то полному, подробному обзору условных обозначений редакция Seti.guru посвятит отдельную статью в ближайшем времени. Следите за нашими публикациями.

Специальные программы для рисования однолинейных схем электроснабжения

Очень часто начинающие мастера спрашивают, как нарисовать однолинейную схему электроснабжения самостоятельно. Сегодня на просторах сети интернет можно найти множество программ, которые это сделают сами. Их достаточно много, как платных, так и бесплатных. Проблема вторых в том, что они имеют очень ограниченный функционал. Остановимся на самых известных.

Довольна интересна в работе программа «Расход», которая выполняет работу по расчёту нагрузок, ТКЗ, проектированию щитов, проверке кабельных линий и созданию самой однолинейный схемы.

Ещё одна программа, на которую хочется обратить внимание – «ДНД Конструктор Однолинейных Схем». Хороша она тем, что для составления проекта на 5 (или менее) отходящих линий можно использовать «Демо» версию, которая скачивается бесплатно. Функции демонстрационной версии:

  1. Генерация до 5 отходящих линий для каждой схемы.
  2. Генерация DXF файлов отсутствует.
  3. Не прорисовывается секционный выключатель.
  4. Генерируется лишь 2 вида протоколов, с включением до 5 отходящих групп.

Если нет желания платить за больший функционал, можно скачать образец однолинейной схемы электроснабжения из сети и по нему попытаться самостоятельно начертить проект. Естественно, времени на его составление уйдёт в разы больше, но осознание того, что он составлен самостоятельно – высшая награда за труды.

Важно! При самостоятельном составлении проекта будьте предельно внимательны, перепроверяйте каждый шаг, ведь ошибка в работе с электричеством может стать роковой. То же относится и к проектам, составленным компьютерной программой – она также может ошибиться.

Подведём итоги

Не вызывает сомнения тот факт, что составление принципиальной схемы перед началом любых электромонтажных работ – это необходимость, продиктованная не столько бюрократией, сколько целью сохранения жизни и здоровья. Каждый электрик знает, что правила электробезопасности действительно «написаны кровью». Их несоблюдение чревато большими проблемами, причём не только для жизни самого монтёра, но и здоровья окружающих. А значит, их неукоснительное соблюдение обязательно.

Редакция Seti.guru надеется, что информация, изложенная в сегодняшней статье, была полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё максимально доступно и подробно, возможно у кого-либо остались вопросы. Не стесняйтесь задавать их нам. Это можно сделать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально сжатые сроки.

У Вас есть опыт составления однолинейных схем электроснабжения? Тогда просим поделиться им с начинающими домашними мастерами. Пишите, общайтесь, делитесь, спрашивайте. А напоследок по уже сложившейся доброй традиции предлагаем посмотреть короткий, но весьма информативный видеоролик по сегодняшней теме.

Загрузка…

Однолинейная схема электроснабжения цеха предприятия

Однолинейная схема электроснабжения цеха является основным документом при проектировании энергоснабжения промышленного предприятия, так же как и любого другого объекта, начиная от частного дома и заканчивая крупным торговым центром. Любое производство или устройство, для работы которого требуется электрическая энергией, имеет схему, в которой указано расположение элементов и их взаимосвязь. Для понятия принципа электропитания предприятия подробная схема часто бывает избыточной и трудной для восприятия.

Для упрощения был разработан стандарт построения однолинейных схем, которые, несмотря на некоторые упрощения, дают полное представление о структуре распределения питания и взаимосвязи между всеми элементами сети. Упрощение схемы ни в коем случае не снижает информативность, напротив, избавленный от излишних подробностей чертеж позволяет намного быстрее и полнее оценить структуру и построение электрической сети. Любые электрики на любом предприятии гораздо быстрее сориентируются в однолинейной схеме, чем в подробной.



Ранее мы уже писали про все этапы проектирования.

Принципы построения

Основная особенность однолинейной схемы заключается в способе отображения линий электропередач и устройств, подключенных к ним. Вне зависимости от количества фаз, на электросхеме будет нарисована одна линия. Также и устройства не имеют подробного изображения подключения каждой фазы. Для того, чтобы понять количество фаз, линия электроснабжения перечеркивается косыми чертами по количеству фаз. Например, вместо трехлинейной линии электропередач, на схеме необходимо нарисовать одну линию с тремя косыми черточками или одной чертой с цифрой 3. Вместо перечеркивания рядом может быть соответствующая надпись. В подписях к устройствам в сокращенном виде указывается название подключенных фаз.

Все однолинейные схемы имеют одинаковый принцип построения, будь то схема столярного цеха или предприятия по производству металлоизделий.

Виды однолинейных схем

В процессе проектирования электроснабжения используются два типа однолинейных электрических схем:

  1. Расчетная.
  2. Исполнительная.
Сложные однолинейные схемы электроснабжения

Принципиальных различий между перечисленными типами нет. Расчетная однолинейная схема выполняется на этапе проектирования объекта электроснабжения. В процессе строительства может возникнуть необходимость в изменении некоторых элементах, порядок подключения, коммутации. Все изменения фиксируются в исполнительной схеме, которая затем будет являться основным документом эксплуатируемого объекта. Именно исполнительная схема фигурирует в пакете документов при сдаче объекта в эксплуатацию, поскольку наиболее полно отображает текущее состояние сети и приемников электроэнергии. Электрики предприятия имеют дело исключительно с исполнительной схемой.

Сложные однолинейные схемы электроснабжения большого предприятия невозможно расположить на одном чертеже, поэтому на основном листе располагают структурную блочную схему соединения, а на дополнительных – полные однолинейные схемы каждого из блоков.

Расчетная и исполнительная однолинейные схемы строятся на основании расчетных данных по потребляемой мощности потребителей, требований к надежности энергоснабжения, защите от поражения электрическим током.

Строительство и ремонт ведутся на основании монтажных схем, которые учитывают точное расположение всех элементов сети и питающих магистралей, но без подробностей по их характеристикам.

Условные обозначения

Условные обозначения на однолинейной схеме

Обозначения на электрических схемах строго стандартизированы. Все обозначения подробно описаны в ЕСКД – Единой Системе Конструкторской Документации. ЕСКД, в свою очередь, опирается на требования соответствующих ГОСТов.

Сходные элементы, например рубильники и автоматические выключатели, имеют похожие обозначения. Различия заключаются в некоторых деталях, о которых нельзя забывать. То же самое относится ко всем прочим элементам: катушкам реле, контакторов, измерительным приборам и так далее.

При составлении однолинейной схемы категорически запрещается использование нестандартных обозначений во избежание путаницы и неоднозначного толкования.

Данная ситуация может возникнуть при использовании для прорисовки схем различного программного обеспечения. Разработанные, в основном за рубежом, подобные программы имеют библиотеки графических изображений элементов, не соответствующие отечественной нормативной документации.

Что должно отображаться на однолинейной схеме

Чертеж однолинейной схемы предприятие должен давать исчерпывающую информацию о характеристиках линий электропитания, вплоть до марки, сечения и длины питающих проводов, информацию о типах коммутационных и преобразующих устройств, приборов учета и потребителей мощности. Для потребителей указывается не только потребляемая  мощность, но и ее реактивная составляющая, то есть cosφ. Как пример, можно привести схему токарного цеха, где сосредоточено большое количество асинхронных двигателей, которые являются мощными потребителями с высоким cosφ.  Энергоснабжение таких потребителей требует установки корректора мощности. Итак, перечень необходимых обозначений:

  1. Класс, тип и напряжение питающей линии, от которой ведется энергоснабжение.
  2. Границы зон ответственности потребителей и энергопоставляющей организации.
  3. Тип и характеристики преобразователей электроэнергии (трансформаторов, подстанций).
  4. Тип и характеристики вводных и распределительных щитов.
  5. Приборы которые учитывают электроэнергию.
  6. Коммутирующие устройства.
  7. Устройства резервного электроснабжения.
  8. Тип тяговой подстанции (ТП) при ее наличии.
  9. Расположение и характеристики автоматов защиты (предохранителей и УЗО).
  10. Характеристики потребителей электроэнергии (категория требований надежности, потребляемая мощность, cosφ).
  11. Длина, марка и технические характеристики питающих линий.

На однолинейной схеме не отображается разводка электропроводки, а только общие детали системы электроснабжения.

Схема электроснабжения деревообрабатывающего цеха, как и большинства аналогичных цехов выполняется по принципу распределения нагрузки на всем протяжении линии. Подобный принцип имеют магистральные схемы электроснабжения, в отличие от радиальных, когда вся нагрузка сосредоточена на конце питающей линии.

Нормативная документация

Основой для составления однолинейных схем является ЕСКД, которая утверждена ГОСТ 2.702-75. В ЕСКД оформлены основные требования к нормам составления схем.

Условные графические элементы и их обозначения регламентируются ГОСТ 2.710-81, в котором содержатся описание всех составляющих электрической сети. Обозначения и конфигурация отдельных элементов может устанавливаться внутренними стандартами предприятия.

Составление однолинейной схемы является крайне ответственным мероприятием. Но даже если все грамотно составить, принципиальная схема не дает гарантии, что она пройдет все необходимые согласования, поскольку ее составление должно производиться только теми организациями, которые имеют разрешение на подобного рода работы.

Компания «Мега.ру» занимается разработкой и сопровождением всех типов документации по проектированию электрических сетей любых типов и объектов. Узнать стоимость услуг, сроки выполнения и порядок согласования этапов работ,  просмотреть уже готовые проекты и получить другую исчерпывающую информацию о деятельности компании можно любым способом связи со страницы «Контакты».



Знакомство с принципиальными схемами | Набор для приготовления лука Omega2

Введение в электрические схемы

Почти во всех наших экспериментах будет использоваться принципиальная схема, чтобы точно выразить схему, которая будет построена. Также называемые схемами или принципиальными схемами, мы используем их как дополнительный способ убедиться, что мы на правильном пути. Кроме того, научиться их читать — очень полезный навык для всех видов электрических проектов в будущем!

Эта статья предназначена для использования в качестве справочника при чтении принципиальных схем. Поместите ее где-нибудь в закладки, если вы думаете, что еще вернетесь!

Общая структура

Обычно принципиальные схемы выглядят примерно так:

Это схема из одного из наших экспериментов, и она следует сути принципиальной схемы: линии, соединяющие символы.

На принципиальной схеме любые прямые линии означают электрическое соединение между вещами — неважно, через перемычку, провод или большую металлическую пластину, пока может течь электричество. Различные символы обозначают компоненты, которые соединяются проводами. Ниже мы подробно рассмотрим значение каждого символа.

Светодиод

Светодиод — это компонент, который загорается при включении.

Каждый светодиод имеет две клеммы, обозначенные символом как плоский и заостренный концы треугольника.Это связано с тем, что светодиод имеет полярность , и направление, в котором он ориентирован, имеет значение. Плоский конец — это «анод» (+), а заостренный конец — это «катод» (-), треугольник всегда должен указывать на землю, где бы он ни находился.

Резистор

Резистор — это элемент схемы, преобразующий электрическую энергию в тепло.

У резисторов

два неполярных вывода, поэтому ориентация не имеет значения. Сопротивление на выводах резистора всегда находится в пределах некоторого процента от указанного значения.Сопротивление — это мера способности резистора преобразовывать электрическую энергию в тепло. Единица измерения — Ом (Ом). Чем больше Ом, тем больше энергии отводит резистор. Ом — это единица СИ, поэтому префикс «k» (для килограммов) используется для чисел больше 1000.

  1000 Ом = 1 кОм

Конденсатор

Конденсатор — это компонент, который блокирует быстрые изменения напряжения, но передает постоянное напряжение.

Конденсаторы в нашем комплекте имеют две неполярные клеммы.Они используются, когда нам нужно сгладить места, где напряжение может быстро меняться. Способность конденсатора сглаживать напряжения называется его емкостью и измеряется в фарадах (Ф). К сожалению, фарады плохо масштабируются — 1F — это огромная емкость. В этих экспериментах мы будем работать с 0,0000001 фарад, или 100 нанофарад (нФ).

Вне наших экспериментов конденсаторы были обнаружены в схемах фильтрации, гарантирующих, что сигналы отправляются правильно, без дребезга.

Блок питания

Источник питания — движущая сила в любой цепи, которую мы создаем.

Блок питания выполняет то, что он назван — обеспечивает питание для наших цепей. Если мы моделируем электричество как водопад, ток — это количество протекающей воды, а напряжение — это высота водопада. Источник питания является источником как потока, так и высоты. На большинстве схем источник питания представляет собой «одиночный» вывод, однако его другой вывод фактически является выводом заземления — точно так же, как водопадам требуется заземление, чтобы указывать на их высоту.

Земля

Земля — ​​это точка с наименьшей энергией в нашей цепи, весь ток будет стремиться течь к земле.

Заземление — это символ единственной клеммы, обычно подразумевающий вывод GND на док-станции. В схемах, которые мы будем строить, мы также будем хорошо использовать направляющие для макетных плат для подключения многих устройств к одной и той же земле.

Кнопочный переключатель

Кнопочный переключатель представляет собой однополюсный однонаправленный переключатель с четырьмя контактами, переключающими один вход на один выход.

Кнопочный переключатель имеет четыре клеммы, подключенные к каждой стороне переключателя попарно.Каждая пара соединена друг с другом, поэтому переключатель закрывает единственный разрыв в цепи. «Однополюсный» относится к одиночному выходу, подключенному к двум контактам, а «однополюсный» относится к одиночному входу, подключенному к другой паре контактов.

Переключатель — однополюсный, двусторонний

Однополюсный двухпозиционный переключатель — это переключатель с двумя входами, которые переключаются на один выход.

Коммутатор имеет три клеммы, по одной для каждого из входов (обозначены L1 , L2 ) и одну для выхода (здесь обозначены COM ).Входы никогда не будут подключены, и один вход всегда подключен исключительно к выходу. Этот тип переключателя полезен для логических схем, потому что один вход может ссылаться на логический HIGH , а другой логический LOW без неоднозначности разомкнутой цепи.

«Однополюсный» в SPDT относится к единственному выходу, а «двойной ход» относится к двум эксклюзивным входам.

Интегрированный чип (IC)

Интегральная схема (ИС) — это небольшая схема, построенная как модульный компонент более крупных схем, с входными и выходными выводами в зависимости от компоновки схемы внутри.

Интегральная схема может иметь много клемм. В наших экспериментах с использованием микросхем мы более подробно рассмотрим назначение микросхемы и доступные входы и выходы.

Разъемы расширения

Этот символ используется для обозначения GPIO или другого контакта на док-станции Omega.

Во время наших экспериментов мы подключим к Omega множество цепей. Этот символ обозначает конкретный вывод, к которому должны подключаться части схемы.

Устройства

Этот символ используется для обозначения контактов на таких устройствах, как клавиатура и семисегментный дисплей, которые не имеют «официальных» символов, но все же требуют подключения к ним и от них.

Эти контакты всегда будут обозначены устройством, которое они представляют. Сами штыри не могут быть расположены так же, как штыри устройства, но все контакты будут присутствовать.

Серводвигатель

Сервопривод — это двигатель, который управляется для обеспечения точного и повторяемого движения

Сервоприводы

обычно имеют три клеммы — линию питания ( Vcc ), вход сигнала ( SIG ) и заземление ( GND ).Эти клеммы обычно объединены в один выходной кабель, заканчивающийся тремя перемычками-перемычками. Принимаемые сигналы обычно представляют собой сигнал с широтно-импульсной модуляцией (ШИМ) 50 Гц.

Как читать схемы

Как читать схемы

В этой статье рассматриваются основы схематических диаграмм.

Принципиальная схема

Принципиальные схемы (часто называемые просто схемами) — это способ выразить, как части соединяются вместе.Символы используются для обозначения каждого деталь, а линии используются для представления соединений между частями. Это важно Следует отметить, что не во всех схемах используются одни и те же символы или соединения.

Обозначения

Это символы, обычно используемые на схемах, и части, которые они представлять.

Подключения

Важно отметить, что соединения, показанные на принципиальной схеме представляют собой идеальные связи. В реальном мире нет такой вещи, как идеальный дирижер.Таким образом, схема — это приближение схемы. Обычно сопротивление провода, емкость или индуктивность конкретный путь цепи незначительно влияет на работу схемы и может безопасно игнорировать.

Линии используются для отображения соединений между частями. Когда несколько подключений существуют, они обычно представлены в виде точки, где две линии пересекаются. Многие линии могут сходиться в одно соединение, но для ясности, большинство точек соединяют только две линии.

Когда две линии пересекаются, но на них нет точки пересечения, это просто означает, что нет никакой связи между этими двумя схемы. Иногда люди изо всех сил стараются подчеркнуть, что есть нет связи, нарисовав небольшой «горб» над первой строкой, чтобы показать, что вторая линия находится над ней, не касаясь ее. Это не обязательно, да и то метод приемлем.

Узлы

Важным понятием в электронике является понятие «узел».Узел — это просто точка, в которой соединяются две или более частей. Запутанная часть об узле что линии не представляют собой провода. Они просто представляют собой связь. А очень длинная линия не подразумевает очень длинный провод, а короткая линия не подразумевает короткий провод.

В следующей схеме есть 3 узла, обозначенных A, B и C. Обратите внимание, что нет независимо от того, как нарисована схема, одни и те же части всегда соединяются с одним и тем же узлы. Другими словами, узел A всегда подключен к положительной стороне 9 источник напряжения и одна сторона резистора R1, узел B всегда подключен к R1, R2, и R3, и узел C всегда подключает R2, R3 и отрицательную сторону 9 вольт поставка.Неважно, где на бумаге нарисованы детали и в каком направлении. они ориентированы. Важно только то, чтобы линии были нарисованы таким образом, чтобы узловые отношения сохраняются. Опять же, чтобы подчеркнуть эту мысль, все диаграммы на следующем рисунке описывают точно такую ​​же схему.

Питание и заземление

«Питание» и «земля» обычно сокращаются для экономии места на схеме. Земли (означающие возврат сигнала) обычно обозначаются одним из символов. показано выше.Мощность постоянного тока часто обозначается цифрой и знаком плюс или минус. Можно использовать стрелку, но на многих схемах стрелка отсутствует. Следующий пример показывает источник питания постоянного тока на 5 В, подключенный к резистору (остальная часть схема не показана).

Земля, к сожалению, очень сбивающий с толку термин, которым часто злоупотребляют. электроника. В схемах мы обычно связываем все возвратные сигналы вместе в единая плоскость напряжения. Затем этот план часто соединяется с физической землей. заземление (скажем, медный стержень, вбитый в землю) из-за шума и т. д.Однако, даже если соединение с физической землей может отсутствовать, оно имеет стали обычным явлением в электронике называть возврат сигнала заземлением. Это может привести к некоторой путанице в схемах, когда вы увидите символы земли. Часто подключение к заземлению подразумевается, и, поскольку предполагается, это не упоминается на схеме. В других случаях заземление означает только что возвращаемые сигналы связаны вместе, а связь с физическим земля не предназначена.Чтобы иногда определять, что на самом деле означает символ земли, но, к сожалению, это приходит только с опытом работы с схемами.

Схемы нарисованы так, чтобы четко показать схемы с использованием наименьшего количества линий необходимо (если вырвать известную цитату Эйнштейна из контекста, «это так же сложно, как это должно быть, но не более того «). Подключение питания и заземления к ИС часто предполагается, поскольку без них ИС не будет работать.Также, если плюс и минус питания, это обычно означает, что двойной источник питания с присутствует общая нулевая ссылка. Обычно предполагается, что общая ссылка быть заземленным, даже если нет подключения от источника питания к любому из могут быть показаны наземные символы.

Куда пропал этот сигнал?

Часто линия заходит в тупик, и на ней будет написано имя сигнала, или под этим. Это означает, что сигнал продолжается в другом месте.Для больших, сложные схемы, сигнал может быть на другой странице (и если они хорошие, они перечисляют все сигналы и страницы, на которых они появляются, но наиболее схематично производители не такие добрые). Когда это произойдет, просто обращайтесь с цепью как с линией. был проведен между двумя точками, где сигнал «тупиковый». Сложная часть Иногда сигнал будет использоваться во многих местах. Например, предположим, что мы есть схема компьютера с тактовой частотой 8 МГц.Существует схема на одной странице схемы, которая показывает кварцевый генератор (который генерирует часы), и отсюда строка просто заканчивается названием сигнал, SYSCLK. На странице, где показан ЦП и связанные с ним схемы, мы снова видим SYSCLK, который используется в качестве основных часов для управления процессором. SYSCLK также проходит по системной шине, что снова отображается на отдельной странице. с именем SYSCLK, нарисованным над линией. Все сигналы с названием SYSCLK, нет независимо от того, сколько раз они появляются на схеме, электрически связаны вместе.Все они просто не могут быть показаны на одной странице, потому что схема слишком большой и сложный.

Важность однолинейной схемы (SLD)

Что такое одиночная линейная диаграмма?

Определение однолинейной схемы или SLD — это электрическая схема или чертеж, который представляет компоненты системы электроустановки, представленные символами, и описывает, как эти компоненты связаны между собой. Иногда однолинейный чертеж или схему электроустановки также называют однолинейной схемой.В этой статье мы кратко обсудим, что такое электрические SLD, типы электрических схем, важность и преимущества однолинейной схемы. Также будет обсуждаться важность и необходимость регулярного обновления или обновления документов чертежей электроустановок в целях надежности, эксплуатации и электробезопасности.

———————————————

Типы электрических схем

В полевых условиях персонал часто называет однолинейные схемы «электрическими чертежами».Хотя в электрической системе есть несколько типов схем или чертежей. Каждый тип электрической схемы выполняет уникальную функцию. Типы электрических схем включают:

  • Лестничная диаграмма
  • Схема подключения
  • Схема однолинейная
Лестничная диаграмма

Обычно рисуется в виде лестницы, поэтому ее называют лестничной диаграммой. Лестничная диаграмма — это диаграмма, которая показывает функцию электрической цепи с использованием электрических символов.На лестничной диаграмме не показано фактическое расположение компонентов. Релейная диаграмма позволяет быстро понять и решить проблемы в цепи. Лестничные диаграммы также могут называться линейными диаграммами, элементарными диаграммами или электрическими схемами.

Схема подключения На схемах подключения

используются электрические символы, такие как лестничные диаграммы, но они пытаются показать фактическое расположение компонентов. Схемы подключения также называются схемами подключения.Схема подключения помогает идентифицировать кабели и компоненты, например, те, которые есть в оборудовании.

Схема однолинейная

Однолинейная схема или однолинейная схема — это упрощенный способ представления трехфазной энергосистемы. Однолинейные схемы не показывают точных соединений электрических цепей. Как следует из названия, однолинейный график использует одну линию для представления всех трех фаз. Это самый простой тип чертежа электроустановки. На однолинейной схеме показаны номинальные характеристики и емкость электрооборудования, а также проводников цепи и защитных устройств.

———————————————

Объемы однолинейных схем

Информация о однолинейной схеме обычно включает:

  • Входящая линия (номинальное напряжение и количество — емкость и значение)
  • Главный автоматический выключатель, главный предохранитель, автоматические выключатели (CTO), выключатель и шинная стяжка
  • Силовой трансформатор (номинал, витое соединение и метод заземления)
  • Автоматический выключатель питания
  • Релейные выключатели с предохранителями (функция, применение и тип)
  • Трансформаторы тока / напряжения (размер, тип и соотношение)
  • Трансформатор системы управления
  • Все силовые и нагрузочные кабели
  • Все подстанции, включая встроенные реле и главные панели, а также характеристики нагрузки на каждом фидере и на каждой подстанции
  • Напряжение и размеры критически важного оборудования (ИБП, батареи, генераторы, распределение энергии, переключатели, кондиционеры воздуха в машинном зале)
Преимущества однолинейных диаграмм
  • Помогает определить, когда следует выполнять устранение неполадок, и упрощает процесс устранения неполадок
  • Точная однолинейная схема еще больше обеспечит безопасность работы персонала
  • Соответствует действующим нормам и стандартам
  • Обеспечение более безопасной и надежной работы объекта

———————————————

Важность обновления однолинейной схемы

Электрическая однолинейная схема — это чертеж электрической системы.Создание однолинейной схемы — это первый шаг в подготовке критического плана реагирования, позволяющий электрическому персоналу полностью понять компоновку и конструкцию системы распределения электроэнергии на объекте.

Будь то новое или существующее предприятие, однолинейная диаграмма — это дорожная карта для всех будущих работ по тестированию, обслуживанию и техническому обслуживанию. Эффективная однолинейная схема ясно покажет, как связаны основные компоненты электрической системы. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размер каждого электроприбора, проводников его цепи и защитных устройств.

Часто лица, принимающие решения, считают, что им не нужно обновлять схемы электроустановок, или даже не считают их важными. Многие промышленные и коммерческие объекты работают без точных однолинейных схем. Эти условия могут считаться важными до тех пор, пока они не столкнутся с реальными проблемами или потерями из-за отсутствия обновления или неточных схем электрического монтажа.

Обновление однолинейной схемы

Тогда в чем важность обновления однолинейной диаграммы, чтобы нам нужно было обновить ее? С точки зрения электротехники и безопасности, электрические SLD являются основным ресурсом для расчета токов короткого замыкания, определения координации выборочной защиты и, в конечном итоге, расчета энергии падающего излучения, что делает его одним из наиболее важных документов по безопасности, доступных на предприятии.Главное — безопасная эксплуатация объектов, в то время как SLD часто не получают должного внимания. Это иронично.

NFPA 70E 2015 (статья 205.2) упоминает: «Однолинейная схема, если она предусмотрена для электрической системы, должна поддерживаться в удобочитаемом состоянии и должна быть актуальной».

Обновленная однолинейная схема содержит краткие схемы оборудования, резервирования и защиты. Регулярные обновления со всеми необходимыми изменениями, какими бы незначительными они ни были.

Эти документы составляют основу для работы многих других связанных функций.Например:

  • Персонал по управлению безопасностью и электротехнический персонал используют SLD в контексте программ контроля опасной энергии и практики LOTO (выход из системы)
  • Точная однолинейная схема необходима на тендере по проекту, чтобы торги были точными
  • Нормы требуют этого
  • Последние документы SLD необходимы, когда есть планы по расширению заводов или строительства объектов

Изменения в электрической системе могут представлять новые опасности.Например, замена двигателя или трансформатора может создать больший ток повреждения, чем раньше. Устройства защиты от перегрузки по току, настроенные на определенный уровень, могут выйти из строя без предупреждения.

Документация по однострочной схеме

также используется для эффективного планирования технического обслуживания, оценки безопасности и многого другого.

———————————————

Однолинейная схема и программа безопасности

В области электробезопасности, основанной на NFPA 70E «Стандарты электробезопасности на рабочем месте», существует несколько исследований, оценок и оценок, которые требуют от нас обновления однолинейных схем, чтобы эти действия можно было выполнять.Исследования, оценки и оценки, связанные с электробезопасностью, включают:

———————————————

Пожалуйста, свяжитесь с Omazaki Engineering, если у вас есть план по обновлению однолинейной схемы или SLD Electrical в Индонезии или вам нужен консультант в области изучения и оценки техники электробезопасности, заполнив форму в разделе «Контакты».

Элементы дизайна — Пути передачи

Библиотека векторных трафаретов «Пути передачи» содержит 43 символа путей передачи энергии, электронных схем, шинных соединителей и колен, выводов, переходов и концентраторов.
Используйте его для добавления комментариев к электрическим схемам, электронным схемам и принципиальным схемам.
«Физическая среда передачи данных — это путь передачи, по которому распространяется сигнал.
Многие средства передачи используются в качестве каналов связи.
Для целей электросвязи в США, Федеральный стандарт 1037C, среда передачи классифицируется как одна из следующих:
(1) Направленные (или ограниченные) — волны направляются вдоль твердой среды, такой как линия передачи.
(2) Беспроводная связь (или неуправляемая) — передача и прием осуществляются с помощью антенны.
Одним из наиболее распространенных физических средств связи, используемых в сети, является медный провод. Медный провод для передачи сигналов на большие расстояния с использованием относительно небольшого количества энергии. Неэкранированная витая пара (UTP) представляет собой восемь жил медного провода, организованных в четыре пары.
Другим примером физической среды является оптическое волокно, которое стало наиболее часто используемой средой передачи для связи на большие расстояния.Оптическое волокно представляет собой тонкую стеклянную нить, которая направляет свет по своей длине.
Многомодовое и одномодовое — это два типа широко используемых оптических волокон. В многомодовом оптоволокне в качестве источника света используются светодиоды, которые могут передавать сигналы на более короткие расстояния, около 2 километров. Одиночный режим может передавать сигналы на расстояние в десятки миль.
Беспроводные носители могут переносить поверхностные или небесные волны как в продольном, так и в поперечном направлении и классифицируются таким образом.
В обоих случаях связь осуществляется в форме электромагнитных волн.В управляемых средах передачи волны направляются по физическому пути; Примеры управляемых сред включают телефонные линии, кабели витой пары, коаксиальные кабели и оптические волокна. Среда неуправляемой передачи — это методы, которые позволяют передавать данные без использования физических средств для определения пути, по которому она идет. Примеры этого включают микроволновую печь, радио или инфракрасный порт. Неуправляемые среды предоставляют средства для передачи электромагнитных волн, но не направляют их; примерами являются распространение через воздух, вакуум и морскую воду.
Термин «прямая связь» используется для обозначения пути передачи между двумя устройствами, в котором сигналы распространяются напрямую от передатчиков к приемникам без каких-либо промежуточных устройств, кроме усилителей или повторителей, используемых для увеличения мощности сигнала. Этот термин может применяться как к управляемым, так и к неуправляемым средствам массовой информации.
Передача может быть симплексной, полудуплексной или полнодуплексной.
При симплексной передаче сигналы передаются только в одном направлении; одна станция является передатчиком, а другая — приемником.В полудуплексном режиме обе станции могут передавать, но только по одной за раз. В полнодуплексном режиме обе станции могут передавать одновременно. В последнем случае среда передает сигналы в обоих направлениях одновременно ». [Среда передачи. Википедия]
Пример форм «Элементы дизайна — Пути передачи» был нарисован с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Электротехника» из области «Инженерия» в ConceptDraw Solution Park.

Символы тракта передачи

однолинейная схема

Назначение однолинейной схемы — предоставить в сжатой форме важную информацию о системе.

Электроэнергия производится на генерирующих станциях и передается по передающей сети потребителям. Между генерирующими станциями и распределительными станциями используются три различных уровня напряжения (1. передача, 2. дополнительная передача и 3. уровень напряжения распределительной станции).

Высокое напряжение питания требуется для передачи на большие расстояния, а низкое напряжение требуется для электроснабжения. Уровень напряжения продолжает снижаться от системы передачи высокого напряжения к системе распределения низкого напряжения.Электроэнергия вырабатывается трехфазным синхронным генератором, как показано на рисунке выше. Генерирующее напряжение обычно составляет 11 кВ и 33 кВ.

Это напряжение очень низкое для передачи на большие расстояния. Больше всего требуется повышать напряжения 132кВ, 220кВ, 400кВ с помощью повышающих трансформаторов. При этом напряжении эта электрическая энергия передается на подстанцию ​​большой мощности, где энергия подается от нескольких подстанций.

Напряжение на подстанциях понижается до 66 кВ и отправляется в подсистему передачи для дальнейшей передачи на распределительные подстанции.Эти подстанции расположены в локальном районе центров нагрузки.

Напряжение (66 кВ) дополнительно понижено до 33 кВ и 11 кВ. Крупные промышленные потребители обслуживаются на уровне первичного распределения 33 кВ, а более мелкие промышленные потребители — на 11 кВ.

Напряжение снова понижается распределительным понижающим трансформатором, расположенным в местной жилой и коммерческой зоне, где эта мощность подается потребителям на уровне вторичного распределения трехфазного напряжения 400 В и однофазного 230 В.

Преимущество объединения генерирующих станций

Энергосистема состоит из двух или более генерирующих станций, соединенных между собой линиями связи. Объединение генерирующих станций имеет много важных преимуществ.

  1. Обеспечивает экономичную взаимную передачу энергии из зоны избытка в зону дефицита.
  2. меньшей общей установленной мощностью для удовлетворения пикового спроса.
  3. Требуется меньший резерв резервной генерирующей мощности.Соединения
  4. всегда обеспечивают производство энергии по наиболее эффективной и дешевой цене.
  5. межсетевое соединение снижает общие капитальные затраты, эксплуатационные расходы и затраты на производство энергии.
  6. Если происходит серьезная поломка блока генерирующей системы во взаимосвязанной системе, то отключение электропитания не происходит.

Соединение обеспечивает наилучшее использование энергоресурсов и большую надежность электроснабжения. Это обеспечивает общую экономичную генерацию за счет оптимального использования экономичной электростанции большой мощности.Взаимосвязь между сетями осуществляется посредством линий HVAC (высокого напряжения переменного тока) или через линии HVDC (высокого напряжения постоянного тока).





Какой символ у источника питания? — Реабилитацияrobotics.net

Какой символ у источника питания?

Источник питания Верхний символ предназначен для цилиндрических штекеров постоянного тока и указывает положительный полюс внутри или снаружи.Средняя линия — это ввод, где волнистая тильда ~ обозначает переменный ток, здесь упоминается диапазон входного напряжения и частота, с которой он согласен (эти спецификации используются во всем мире).

Что означают символы на электрической схеме?

Электронный символ — это пиктограмма, используемая для обозначения различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной схемы.

Что показывают принципиальные схемы?

В отличие от блок-схемы или схемы компоновки, принципиальная схема показывает фактические электрические соединения.Чертеж, предназначенный для изображения физического расположения проводов и компонентов, которые они соединяют, называется иллюстрацией или компоновкой, физическим дизайном или схемой подключения.

Каковы 3 требования к цепи?

Каждая цепь состоит из трех основных компонентов:

  • токопроводящий «путь», такой как провод или отпечатки на печатной плате;
  • «источник» электроэнергии, такой как аккумулятор или бытовая розетка, и,
  • «нагрузка», для работы которой требуется электроэнергия, например лампа.

Какие бывают три типа цепей?

На самом деле существует 5 основных типов электрических цепей: замкнутая цепь, разомкнутая цепь, короткое замыкание, последовательная цепь и параллельная цепь. Каждый тип цепи предназначен для создания проводящего пути тока или электричества.

Какие два типа цепи?

Есть два типа электрических цепей. — последовательные и параллельные.

Схема какого типа используется в домах?

параллельные цепи

Какие бывают схемы 2?

Последовательные и параллельные цепи

  • Мы можем создавать схемы двух типов: последовательные и параллельные.
  • Если ответвлений нет, то это последовательная цепь.
  • Если есть ответвления, это параллельная цепь.

Что такое схема и ее виды?

Электрическая цепь — это замкнутый контур, по которому может течь электрический ток. Схема должна включать в себя источник напряжения и проводники, такие как провода, для передачи тока от источника напряжения и обратно. Типы цепей — последовательные и параллельные.

Какие бывают схемы?

Существует 5 основных типов электрических цепей — замкнутая цепь, разомкнутая цепь, короткое замыкание, последовательная цепь и параллельная цепь.

Какие бывают четыре типа принципиальных схем?

Существуют четыре основных типа электрических схем: принципиальные… .Схемы

  • Схема дверного звонка Рисунок 6.2.
  • Схема подключения Рисунок 6.2.
  • Блок-схема Рисунок 6.2.
  • Графическая схема.

Каковы 4 основных компонента схемы?

Каждая электрическая цепь, независимо от того, где она находится или насколько она велика или мала, состоит из четырех основных частей: источника энергии (переменного или постоянного тока), проводника (провода), электрической нагрузки (устройства) и по крайней мере одного контроллера. (выключатель).

Есть ли в цепи какое-либо устройство, использующее электричество?

Электрическая цепь включает устройство, которое передает энергию заряженным частицам, составляющим ток, например аккумулятор или генератор; устройства, использующие ток, такие как лампы, электродвигатели или компьютеры; и соединительные провода или линии передачи.

Каковы преимущества принципиальной схемы?

Программа для построения диаграмм

, специально разработанная для создания принципиальных схем, имеет несколько преимуществ.

  • Это быстро и позволяет простую конструкцию.
  • Предоставляет доступ к тысячам символов.
  • Легко поделиться в электронном виде.
  • Обеспечивает точное размещение предметов.
  • Легко редактировать.

Что такое коммутация цепи на примере?

Примером сети с коммутацией каналов является аналоговая телефонная сеть. Это контрастирует с сетями с коммутацией пакетов, которые разбивают связь на пакеты, а затем отправляют эти пакеты по сети независимо друг от друга.

Что такое блок-схема?

: диаграмма (для системы, процесса или программы), на которой обозначенные фигуры (например, прямоугольники) и соединительные линии представляют взаимосвязь частей.

Почему на принципиальной схеме используются символы?

Это позволяет каждому прочитать электрическую схему и относительно быстро узнать, что она делает. Схематические символы используются для представления различных электронных компонентов и устройств в принципиальных схемах от проводов до батарей и пассивных компонентов до полупроводников, логических схем и очень сложных интегральных схем.

Каковы основные электрические символы?

Основные электрические символы

  • Земля или Земля. Символ заземления (символ IEC 5017) обозначает клемму заземления.
  • Резистор. Резистор снижает ток.
  • Переключатель. Отключает ток при открытии.
  • Конденсатор. Символ конденсатора показывает две клеммы, соединенные пластинами.
  • Предохранитель.
  • Антенна.
  • Индуктор.
  • Трансформатор.

Как вы определяете компоненты печатной платы?

Как определить компоненты печатной платы

  1. Начните с идентификации печатной платы или PCB.
  2. Укажите другие компоненты электронной схемы «гайки и болты».
  3. Найдите на печатной плате аккумулятор, предохранители, диоды и транзисторы.
  4. Найдите процессор или процессоры.

Что означает B на печатной плате?

B: Аккумулятор. BR: мостовой выпрямитель. CN: разъем. ЭЛТ: электронно-лучевая трубка. CR: Диод.

Что такое D на печатной плате?

Обычно первая буква обозначает категорию устройства, например R для резистора, C для конденсатора, D для диода и Q для трехкаскадной лампы.

Что делает индуктор в цепи?

Катушки индуктивности

в основном используются в электрических и электронных устройствах для следующих основных целей: подавление, блокировка, ослабление или фильтрация / сглаживание высокочастотных шумов в электрических цепях. Накопление и передача энергии в преобразователях мощности (dc-dc или ac-dc)

Каковы возможные опасности неиспользования предохранителя в электрической цепи?

Если в цепи нет предохранителя, то при прохождении по цепи тока, превышающего требуемое значение, это может привести к серьезным повреждениям приборов и вызвать возгорание дома.

Что произойдет, если вы включите что-нибудь без предохранителя?

В то время как большинство из нас знает, что без предохранителя бытовая вилка и какое бы то ни было устройство, к которому она подключена, не будут работать. При перегрузке проволочный предохранитель нагревается и плавится или с грохотом взрывается, прерывая и прерывая ток.

Где находится предохранитель в цепи 12 В?

Предохранители всегда должны быть подключены к горячему проводу и должны располагаться перед любыми другими компонентами цепи.В большинстве проектов предохранитель должен быть первым, к чему подключается горячий провод после того, как он входит в корпус вашего проекта.

В чем разница между предохранителем и автоматическим выключателем?

Идея автоматического выключателя или предохранителя заключается в отключении внутренней цепи вашего дома от электросети, когда через нее проходит чрезмерное напряжение. Основное различие между ними заключается в том, что автоматический выключатель можно перезапускать и использовать снова и снова, в то время как предохранитель — это одноразовая сделка, которую необходимо заменить.

Можно ли сбросить автоматические выключатели и использовать их снова?

Чтобы перезагрузить прерыватель, немного надавите, переместив переключатель сначала в положение ВЫКЛ., Подождите несколько секунд, а затем снова переведите его в положение ВКЛ. Если вы заметили, что один необычный прибор или свет заставляет выключатель снова щелкнуть, возможно, неисправная проводка вызывает короткое замыкание, и вам необходимо вызвать электрика.

Есть ли предохранители в автоматическом выключателе?

Коробки автоматов не имеют предохранителей, так как вместо них используются электрические цепи.Предохранители есть только в блоках с предохранителями. Если вы все еще используете предохранители, специалисты рекомендуют выполнить обновление как можно скорее.

Где можно использовать автоматический выключатель?

Автоматический выключатель — это электрический выключатель, предназначенный для защиты электрической цепи от повреждения, вызванного перегрузкой по току / перегрузкой или коротким замыканием. Его основная функция — прервать прохождение тока после того, как защитные реле обнаруживают неисправность.

Обозначения цепей — Электрический ток и разность потенциалов — KS3 Physics Revision

Мы используем символы цепей для рисования схем электрических цепей с прямыми линиями для обозначения проводов.На схеме показаны некоторые общие обозначения схем.

Некоторые общие символы схем

Элементы и батареи

Символ батареи получается путем соединения еще двух символов элемента.

Убедитесь, что вы знаете разницу между этими двумя символами.

Подумайте о том, что мы обычно называем отдельной батареей, например о типе, который вы вставляете в фонарик. В физике каждый из них на самом деле называется ячейкой. Только когда у вас есть две или более этих ячеек, соединенных вместе, вы называете это батареей.Не путайте электрические клетки с клетками живых организмов.

Схемы соединений

Идея принципиальной схемы состоит в том, чтобы использовать символы схемы вместо того, чтобы рисовать каждый компонент в схеме. Всегда старайтесь, чтобы провода были прямыми. Не поддавайтесь искушению сделать их извивающимися, потому что все дело в том, чтобы облегчить понимание того, что с чем связано.

Добавить комментарий

Ваш адрес email не будет опубликован.
