Что такое микроконтроллеры PIC12F629 и PIC12F675. Каковы их основные характеристики и области применения. Как программировать эти микроконтроллеры и создавать на их основе простые устройства. Какие преимущества они дают разработчикам электронных систем.
Общая характеристика микроконтроллеров PIC12F629 и PIC12F675
Микроконтроллеры PIC12F629 и PIC12F675 относятся к семейству 8-разрядных микроконтроллеров начального уровня от компании Microchip. Эти компактные и недорогие микроконтроллеры обладают следующими ключевыми характеристиками:
- 8-разрядный RISC-процессор
- Флэш-память программ объемом 1024 слова (14-битных)
- ОЗУ данных 64 байта
- EEPROM память данных 128 байт
- 6 линий ввода/вывода общего назначения
- Встроенный тактовый генератор 4 МГц
- Напряжение питания 2.0-5.5В
- Корпус DIP-8 или SOIC-8
Основное отличие PIC12F675 от PIC12F629 заключается в наличии встроенного 10-разрядного АЦП, что расширяет возможности по работе с аналоговыми сигналами.
Архитектура и возможности микроконтроллеров PIC12F629/675
Микроконтроллеры PIC12F629 и PIC12F675 построены на основе гарвардской архитектуры с раздельными шинами для памяти программ и данных. Это обеспечивает высокую производительность при выполнении программ.
Основные архитектурные особенности этих микроконтроллеров:
- RISC-процессор с 35 инструкциями
- Одноцикловое выполнение большинства инструкций (200 нс при тактовой частоте 20 МГц)
- 8-уровневый аппаратный стек
- Прямая, косвенная и относительная адресация
- Поддержка прерываний
Ключевые периферийные модули:
- Таймер TMR0 (8-разрядный)
- Таймер TMR1 (16-разрядный)
- Сторожевой таймер WDT
- Аналоговый компаратор
- 10-разрядный АЦП (только в PIC12F675)
Такой набор периферии позволяет реализовать большинство типовых задач управления и измерения в компактных встраиваемых системах.
Области применения микроконтроллеров PIC12F629 и PIC12F675
Благодаря своей компактности, низкому энергопотреблению и невысокой стоимости, микроконтроллеры PIC12F629 и PIC12F675 нашли широкое применение в следующих областях:
- Бытовая электроника (пульты ДУ, таймеры, контроллеры освещения)
- Автомобильная электроника (датчики, контроллеры)
- Промышленная автоматика (датчики, локальные контроллеры)
- Измерительная техника (цифровые термометры, вольтметры)
- Системы безопасности (датчики движения, контроллеры доступа)
- Игрушки и развлекательные устройства
Эти микроконтроллеры особенно хорошо подходят для создания компактных автономных устройств с батарейным питанием.
Программирование микроконтроллеров PIC12F629/675
Для программирования микроконтроллеров PIC12F629 и PIC12F675 обычно используется язык ассемблера или Си. Компания Microchip предоставляет бесплатную среду разработки MPLAB X IDE, которая включает в себя ассемблер и компилятор Си.
Основные этапы разработки программы для этих микроконтроллеров:
- Написание исходного кода на ассемблере или Си
- Компиляция программы
- Отладка с использованием симулятора или внутрисхемного отладчика
- Программирование микроконтроллера с помощью программатора
Для начинающих разработчиков удобно использовать язык Си, так как он проще в освоении, чем ассемблер. Вот пример простой программы на Си для мигания светодиодом:
#include <xc.h>
#define _XTAL_FREQ 4000000 // Частота тактирования 4 МГц
void main(void) {
TRISIO = 0b111110; // Настройка GP0 как выхода
GPIO = 0x00; // Все выводы в низкий уровень
while(1) {
GPIO = 0x01; // Включаем светодиод
__delay_ms(500); // Задержка 500 мс
GPIO = 0x00; // Выключаем светодиод
__delay_ms(500); // Задержка 500 мс
}
}
Этот код настраивает вывод GP0 как выход и заставляет подключенный к нему светодиод мигать с частотой 1 Гц.
Преимущества использования PIC12F629/675 в разработке
Микроконтроллеры PIC12F629 и PIC12F675 обладают рядом преимуществ, которые делают их привлекательными для разработчиков электронных устройств:
- Низкая стоимость — эти микроконтроллеры одни из самых дешевых на рынке
- Компактность — 8-выводной корпус позволяет создавать очень миниатюрные устройства
- Низкое энергопотребление — идеально для батарейных устройств
- Встроенный тактовый генератор — не требуется внешний кварцевый резонатор
- Наличие энергонезависимой памяти EEPROM — удобно для хранения настроек
- Простота программирования — доступны бесплатные средства разработки
Эти преимущества делают PIC12F629 и PIC12F675 отличным выбором для быстрого прототипирования и создания простых встраиваемых систем.
Типовые схемы включения микроконтроллеров PIC12F629/675
При разработке устройств на базе PIC12F629 и PIC12F675 часто используются следующие типовые схемы включения:
- Минимальная схема с питанием и кнопкой сброса
- Схема с внешним кварцевым резонатором для точного тактирования
- Схема с подключением светодиодов для индикации
- Схема с подключением кнопок или датчиков ко входам
- Схема с выходными ключами для управления нагрузкой
Вот пример минимальной схемы включения PIC12F675:
+5V
|
R1
|
+-----|---VDD
| |
| ---
--- | | PIC12F675
| | ---
--- |
| |
+------MCLR
|
R2 GP0 ----> LED
| GP1 ----> Button
GND GP2 ----> Sensor
GP3 <---- ICSPCLK
GP4 <---- ICSPDAT
GP5 ----> Output
|
GND
Здесь R1 — подтягивающий резистор 10 кОм, R2 — резистор сброса 10 кОм. Такая схема обеспечивает базовую работоспособность микроконтроллера и позволяет подключить простейшую периферию.
Отладка и программирование устройств на PIC12F629/675
Для отладки и программирования устройств на базе PIC12F629 и PIC12F675 обычно используются следующие инструменты:
- Программаторы PICkit3 или PICkit4 от Microchip
- Внутрисхемные отладчики ICD3 или ICD4
- Программатор-отладчик MPLAB REAL ICE
- Программаторы сторонних производителей (например, MikroElektronika PICflash)
Процесс отладки обычно включает следующие этапы:
- Компиляция программы и загрузка в микроконтроллер
- Запуск программы в реальном времени или пошаговое выполнение
- Просмотр и изменение значений регистров и переменных
- Установка точек останова для анализа работы программы
- Измерение временных параметров выполнения кода
Для эффективной отладки рекомендуется использовать отладочные платы, которые обеспечивают удобный доступ ко всем выводам микроконтроллера и позволяют легко подключать дополнительные компоненты.

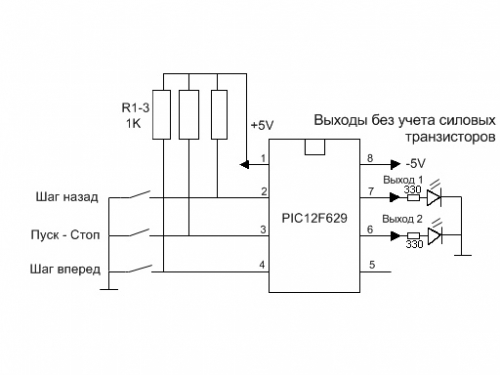

Схема на микроконтроллере pic12f629
Сенсорная кнопка включения ПК. Для контроля работы сенсора во время удержания подсветка мигает. Схему вешать на питание дежурной линии стенбай в 5 вольт. При программном выключении компьютера подсветка потухнет, как только пропадет 12 вольтовое питание.
