Принцип работы компьютерной мыши

Компьютерная мышь — это устройство ввода, которое позволяет управлять курсором и выполнять различные действия в графическом интерфейсе компьютера. Основной принцип работы мыши заключается в следующем:

• Мышь воспринимает перемещение по рабочей поверхности (столу или коврику)
• Датчики внутри мыши фиксируют это перемещение
• Данные о перемещении передаются в компьютер
• Операционная система интерпретирует эти данные как движение курсора на экране

Таким образом, двигая мышь по поверхности, пользователь может управлять курсором и выполнять различные действия — выделять объекты, перетаскивать файлы, нажимать кнопки интерфейса и т.д.

Основные компоненты компьютерной мыши

Типичная компьютерная мышь состоит из следующих основных компонентов:

• Корпус — пластиковый корпус, в котором размещены все внутренние компоненты
• Кнопки — как минимум левая и правая кнопки для выполнения действий
• Колесико прокрутки — для вертикальной прокрутки страниц
• Датчик движения — отслеживает перемещение мыши
• Микроконтроллер — обрабатывает сигналы от датчиков и кнопок
• Интерфейс подключения — проводной (USB) или беспроводной (радиоканал, Bluetooth)

Внутреннее устройство мыши может отличаться в зависимости от типа и технологии, но эти основные компоненты присутствуют во всех современных моделях.

Типы компьютерных мышей

Существует несколько основных типов компьютерных мышей, которые отличаются по принципу работы:

Механические мыши

Первые компьютерные мыши были механическими. Их принцип работы:

• Внутри корпуса находится резиновый шарик
• При движении мыши шарик вращается
• Вращение передается на два валика (для осей X и Y)
• Валики соединены с энкодерами, которые генерируют электрические импульсы
• Импульсы обрабатываются и преобразуются в движение курсора

Недостатки механических мышей — необходимость периодической чистки шарика и механизма, низкая точность. Сейчас практически не используются.

Оптические мыши

Оптические мыши — самый распространенный тип в настоящее время. Принцип работы:

• Светодиод подсвечивает поверхность под мышью
• Специальный сенсор делает множество снимков поверхности в секунду
• Процессор анализирует изменения между снимками
• На основе анализа определяется направление и скорость движения

Преимущества: высокая точность, отсутствие механических частей, работа на любой поверхности. Недостатки: потребляют больше энергии, чем механические.

Лазерные мыши

Лазерные мыши похожи на оптические, но используют лазерный луч вместо светодиода. Их особенности:

• Более высокая точность и чувствительность
• Могут работать на прозрачных и зеркальных поверхностях
• Потребляют меньше энергии, чем обычные оптические

Лазерные мыши дороже оптических, поэтому используются в основном профессионалами, требующими максимальной точности.

Проводные и беспроводные мыши

По способу подключения мыши делятся на проводные и беспроводные:

Проводные мыши

• Подключаются к компьютеру через USB-кабель
• Не требуют батареек или аккумуляторов
• Обеспечивают стабильное соединение
• Ограничены длиной кабеля

Беспроводные мыши

• Подключаются через радиоканал или Bluetooth
• Требуют батарейки или аккумуляторы
• Обеспечивают свободу перемещения
• Могут иметь помехи в работе

Выбор между проводной и беспроводной мышью зависит от предпочтений пользователя и условий использования.

Дополнительные функции современных мышей

Современные компьютерные мыши часто оснащаются дополнительными функциями:

• Программируемые кнопки — для быстрого доступа к часто используемым командам
• Регулировка чувствительности (DPI) — для настройки скорости перемещения курсора
• Эргономичный дизайн — для комфортного использования в течение длительного времени
• RGB-подсветка — для украшения рабочего места и улучшения видимости в темноте
• Встроенная память — для сохранения настроек при использовании на разных компьютерах

Эти дополнительные функции особенно популярны в игровых мышах, где требуется максимальная точность и скорость реакции.

Выбор компьютерной мыши

При выборе компьютерной мыши стоит учитывать следующие факторы:

• Тип датчика (оптический или лазерный)
• Способ подключения (проводной или беспроводной)
• Размер и форма (для комфортного использования)
• Количество кнопок и дополнительные функции
• Чувствительность (DPI) — особенно важно для игр
• Качество изготовления и надежность

Правильно подобранная мышь значительно повышает удобство и эффективность работы за компьютером.

Валкодер из компьютерной мыши. Валкодер

Валкодер из «мыши»
Дмитрий ТЕЛЕШ, г. Минск, Белоруссия

Описание конструкции компьютерной «мыши» и одного из вариантов изготовления из нее валкодера были опубликованы в статье «Валкодер из «мыши» («Радио», 2002 г., № 9, с 64). «Мыши» с такой конструкцией датчика у нас встречаются редко. В моей конструкции валкодера использованы датчик более распространенной «мыши» «Genius» и переменный резистор СПЗ-4.

С переменного резистора надо снять металлическую крышку, затем вынуть вал и демонтировать с него бегунок. Текстолитовые шайбы, находящиеся на валу, нам еще пригодятся, а бегунок нет. После этого зачистим кончик вала (на котором сидел бегунок) надфилем и вставим вал обратно в корпус. Далее надо надеть на вал текстолитовые шайбы и припаять к нему две П-образные скобы из медной проволоки диаметром 1 мм так, чтобы получилось «гнездо» для вала датчика. Вал переменного резистора должен иметь ход вдоль собственной оси не более 0,5 мм.
Теперь подготовим датчик. В большинстве «мышей» используются один
светодиод и сдвоенный фототранзистор на каждую координату Выпилим часть платы со светодиодом и сдвоенным фототранзистором и с помощью скоб из луженого медного провода диаметром 0,8…1 мм прикрепим пайкой печатную плату к корпусу переменного резистора. Вал датчика вынем из торцевых подшипников, укоротим длинную часть до размера выпиленной платы и вставим в «гнездо» из П-образных скоб на валу переменного резистора. Немного изгибая «гнездо», устраняем биения вала датчика и окончательно фиксируем их взаимное положение клеем

После этого остается только припаять к выводам светодиода и сдвоенного фототранзистора провода. Определить назначение выводов можно либо по плате, либо воспользовавшись методикой из статьи, ссылка на которую приведена выше. Общий вид получившегося ва-кодера приведен на рис. 1.
Хотелось бы также обратить внимание на узел выделения сигнала направления вращения, описанный в указанной выше статье и упрощенно изображенный на рис. 2. Он обладает одним достоинством — простотой. Недостаток становится понятен, если рассмотреть влияние «дребезга» сигнала от датчика 1. При «дребезге» сигнал направления остается неизменным, а импульсы «дребезга» беспрепятственно проходят на схему счета. Причин «дребезга» может быть несколько: вибрация датчика, смена направления вращения и др.

Устранить этот недостаток, а также увеличить чувствительность валкодеpa (число импульсов на один оборот вала) в четыре раза за счет более полного использования сигналов датчиков можно, анализируя не только текущее, ной предыдущее состояние датчиков. Зависимость напрааления вращения валкодера от текущего и предыдущего состояний датчиков дана в таблице. При подключении валкодера непосредственно к микроконтроллеру эта проблема решается небольшим усложнением программы опроса датчиков.

Предлагаемый мной узел выделения сигнала и направления счета (рис. 3) аппаратно реализует зависимость, приведенную в таблице, и может применяться с любыми инкре-ментными датчиками. Узел состоит из формирователей на триггерах Шмитта
(DD1.1, DD1.2), блоков запоминания предыдущего состояния датчиков на триггерах (DD2.1, DD2.2), выделения сигнала направления (DD3.2, DD3.4), сравнения (DD3.1, DD3.3, DD4.1) и формирователя импульсов счета (DD1.3, DD1.4, DD5.1-DD5.4).

Устройство работает так. Сигнал с датчиков через формирователи на триггерах Шмитта DD1.1 и DD1.2 поступает на входы триггеров DD2.1 и DD2.2 и схему сравнения. При изменении сигнала на любом из входов на выходе блока сравнения (DD4.1) появляется логическая единица, этот сигнал запускает одновибратор (DD5.3,

Я видел множество описаний валкодеров на оптопарах. Конструкция их проста: диск, поделенный на секторы и две оптопары, смещенные так, что сигнал на их выходах смещен на 90 градусов.

Сигнал с фотодиодов усиливается операционными усилителями (обычно) и подается в логическое устройство.

Логика определения направления вращения ручки проста, достаточно при перепаде логического «1» в логический «0» на выходе оптопары 1 следить за уровнем сигнала на оптопаре 2. Если там «1» — ручку крутят по часовой стрелке (шаг вверх), если там «0» — ручку крутят против часовой стрелки (шаг вниз).

Сложность изготовления заключается в большом количестве токарных и фрезерных работ, изготовлении диска с количеством секторов более 20, и в подстройке положения оптопар. Многие берут оптический механизм от компьютерных «мышей». В этом случае единственная сложность — разобрать мышку, пометить цоколевку диодов и смонтировать в своем устройстве механику.

Количество шагов моего экземпляра было 34, что даст при шаге в 25 кГц 850 кГц на оборот или 425 кГц при шаге в 12,5 кГц. Так же выяснилось, что уровней с «мышиных» фотодиодов достаточно, чтобы переключать логические элементы КМОП без усилителей на ОУ.

Мыши бывают с обычными фотодиодами и сдвоенными. Сдвоенные фотодиоды имеют общий анод и не подойдут для нашей цели (хотя можно извратиться).

В таком виде валкодер можно использовать для управления каким-либо устройством. В моем случае я не захотел усложнять программу и поставил небольшой дешифратор на 561ЛА7 (который придумал Игорь, RA9UWD, за бутылкой пива):

На вход подаем импульсы с оптопар, на выходе: при вращении ручки на одном из выходов присутствует последовательность импульсов, на другом выходе стоит логическая «1». При вращении ручки в другую сторону выходы меняются местами. В таком виде валкодер может управлять последовательно включенными счетчиками на 155ИЕ6 (ИЕ7) или моим блоком управления «маяком». Выходы валкодера подключаются на место (или вместе) кнопок «вверх» и «вниз». Диоды остаются как и в исходном варианте.

Гетеродины и задающие генераторы современных приемников и радиолюбительских трансиверов сегодня все чащв делают на основе синтезаторов частоты с микроконтроллерным управлением. Однако настраивать такой приемник на станцию, набирая значение частоты на клавиатуре, очень неудобно, а для плавной перестройки (точнее, дискретной с очень мвлким шагом, имитирующей обычную аналоговую) необходим точный преобразователь угла поворота ручки настройки в цифровой код — так называемый валкодер. Стоимость этого прецизионного устройства нередко превосходит цену всех остальных деталей синтезатора вместе взятых. Тем не менее радиолюбителю из Германии (Steffen Braun, DJ5AM) удалось из деталей неисправной компьютерной «мыши» изготовить простой и дешевый, но вполне подходящий для любительского применения валкодер .

Вращательное движение шара компьютерной мыши внутри нее воспринимают два оптоэлектронных датчика угла поворота. Генерируемые ими импульсы поступают в компьютер, обрабатываются им и управляют перемещением курсора относительно осей X и Y экрана монитора. Основной принцип — преобразование угла поворота в число импульсов вполне подходит для валкодера, к тому жв каждый из датчиков «мыши» снабжен двумя соответствующим образом расположенными чувствительными элементами, что позволяет определить не только угол, но и направление поворота. Подробнее прочитать об устройстве и работе этих датчиков можно в .

Приступая к работе, необходимо вскрыть корпус «мыши» и убедиться, что пластмассовый подшипник, в котором вращается вал датчика, нвходится между контактирующей с обрезиненным шаром утолщенной частью вала и диском с прорезями. У многих «мышей» это не так — вал укреплен в двух подшипниках, расположенных по его концам. Такая конструкция для наших целей непригодна. Утолщенная часть (головка) вала диаметром приблизительно 4 мм должна быть достаточно длинной для установки ручки настройки. Расстояние от головки до диска должно быть не менее 15 мм.

Из «мыши» извлекают детали одного из двух имеющихся в ней датчиков: диск с проризями и его вал вместе с пластмассовой втулкой-подшипником, выпиливают лобзиком часть печатной платы с двумя оптопарами (каждая из них — находящиеся друг против друга излучающий диод ИК-диапазона и воспринимающий его излучение фототранзистор). Нужные детали показаны на рис. 1, о сохранности остальных можно не беспокоиться.

Для крепления валкодера к передней панели приемника или трансивера потребуется еще одна деталь — алюминиевая втулка с наружной резьбой и гайкой от переменного резистора. В отверстие втулки пропускают вал датчика. Возможно для выполнения этой операции пластмассовый подшипник, в котором вращается вал, придется обточить напильником, а алюминиевую втулку — укоротить, чтобы на выступающую из нее головку вала можно было насадить ручку настройки.

Выпаивать оптопары из печатной платы «мыши» не следует, чтобы не повредить их. Отделенную от платы часть с оптопарами крвпят эпоксидным клеем или другим способом к втулке-подшипнику таким образом, чтобы оптопары заняли прежнее положение относительно диска. До окончательного затвердевания клвя следует убедиться, что диск легко вращается.

Излучающие диоды и фототранзисторы «мыши» внешне очень схожи. Различить их можно, проследив печатные проводники на плате. Излучатели обычно соединены последовательно. Эту цепь необходимо сохранить и подключить ее через гасящий резистор к источнику питания. Номинал резистора выбирают исходя из тока через диоды не более 5 мА. Чаще всего подходит 1 кОм.

Далее выводы омметра, установленного на предел измерения 100 кОм, подключают к коллектору и эмиттеру одного из фототранзисторов и, медленно вращая диск, убеждаются, что показания прибора резко уменьшаются при каждом освещении фототранзистора излучающим диодом через прорезь в диске. Если это не так, возможно, выводы коллектора и эмиттера определены неправильно и полярность подключения к ним омметра нужно изменить. На результат может повлиять и слишком яркое внешнее освещение, поэтому работу следует выполнять в тени. Таким же образом проверяют фототранзистор второй оптопары.

Схема электронной части валкодера показана на рис. 2.

Микросхемы DD1 и DD2 имеют отечественные аналоги: 4093 — К561ТЛ1, 4013 — К561ТМ2. Импульсы с коллекторов фототранзисторов BL1, BL2 поступают на входы формирователей — триггеров Шмитта DD1.1 и DD1.2 и далее — на входы С и D триггера DD2.1. Так как в зависимости от направления вращения вала изменяется очередность прихода импульсов на входы триггера, последний устанавливается в одно из двух устойчивых состояний. Соответствие между логическим уровнем на выходе триггера и направлением вращения определяют экспериментально. Импульсы с выхода элемента DD1.1 служат счетными — их число пропорционально углу поворота вала.

Микросхемы DD1, DD2 и прочие элементы соединяют согласно схеме жесткими проводами и выводами, всю сборку приклеивают к механическим узлам валкодера. Внешний вид этой конструкции показан на рис. 3.

Если валкодер послужит частью более сложного изделия, микросхемы DD1 и DD2 могут быть установлены на его печатной плате.

Литература

1. Braun S. «Aus die Maus»: Inkrementale Drehgeber — einfach realisiert. — Funkamateur, 2002, № 4, S. 362, 363.
2. Долгий А. «Мышь»: Что внутри и чем питается. — Радио, 1996, № 9, с. 28-30.

Гетеродины и задающие генераторы современных приемников и радиолюбительских трансиверов сегодня все чаще делают на основе синтезаторов частоты с микроконтроллерным управлением. Однако настраивать такой приемник на станцию, набирая значение частоты на клавиатуре, очень неудобно, а для плавной перестройки (точнее, дискретной с очень мелким шагом, имитирующей обычную аналоговую) необходим точный преобразователь угла поворота ручки настройки в цифровой код — так называемый валкодер.

Стоимость этого прецизионного устройства нередко превосходит цену всех остальных деталей синтезатора вместе взятых. Тем не менее, радиолюбителю из Германии Steffen Braun, DJ5AM удалось из деталей неисправной компьютерной «мыши» изготовить простой и дешевый, но вполне подходящий для любительского применения валкодер .

Вращательное движение шара компьютерной мыши внутри нее воспринимают два оптоэлектронных датчика угла поворота. Генерируемые ими импульсы поступают в компьютер, обрабатываются им и управляют перемещением курсора относительно осей X и Y экрана монитора. Основной принцип — преобразование угла поворота в число импульсов вполне подходит для валкодера, к тому же каждый из датчиков «мыши» снабжен двумя соответствующим образом расположенными чувствительными элементами, что позволяет определить не только угол, но и направление поворота.

Приступая к работе, необходимо вскрыть корпус «мыши» и убедиться, что пластмассовый подшипник, в котором вращается вал датчика, находится между контактирующей с обрезиненным шаром утолщенной частью вала и диском с прорезями. У многих «мышей» это не так — вал укреплен в двух подшипниках, расположенных по его концам. Такая конструкция для наших целей непригодна. Утолщенная часть (головка) вала диаметром приблизительно 4 мм должна быть достаточно длинной для установки ручки настройки. Расстояние от головки до диска должно быть не менее 15 мм.

Из «мыши» извлекают детали одного из двух имеющихся в ней датчиков: диск с прорезями и его вал вместе с пластмассовой втулкой-подшипником, выпиливают лобзиком часть печатной платы с двумя оптопарами (каждая из них — находящиеся друг против друга излучающий диод ИК-диапазона и воспринимающий его излучение фототранзистор). Нужные детали показаны на рис. 1, о сохранности остальных можно не беспокоиться.

Для крепления валкодера к передней панели приемника или трансивера потребуется еще одна деталь — алюминиевая втулка с наружной резьбой и гайкой от переменного резистора. В отверстие втулки пропускают вал датчика. Возможно для этой операции пластмассовый подшибник в котором крепится вал, придется обточить напильником, а алюминиевую втулку — укоротить, чтобы на выступающую из нее головку вала можно было насадить ручку настройки.

Выпаивать оптопары из печатной платы «мыши» не следует, чтобы не повредить их. Отделенную от платы часть с оптопарами крепят эпоксидным клеем или другим способом к втулке-подшипнику таким образом, чтобы оптопары заняли прежнее положение относительно диска. До окончательного затвердевания клея следует убедиться, что диск легко вращается.

Излучающие диоды и фототранзисторы «мыши» внешне очень схожи. Различить их можно, проследив печатные проводники на плате. Излучатели обычно соединены последовательно. Эту цепь необходимо сохранить и подключить ее через гасящий резистор к источнику питания. Номинал резистора выбирают исходя из тока через диоды не более 5 мА. Чаще всего подходит 1 кОм.

Далее выводы омметра, установленного на предел измерения 100 кОм, подключают к коллектору и эмиттеру одного из фототранзисторов и, медленно вращая диск, убеждаются, что показания прибора резко уменьшаются при каждом освещении фототранзистора излучающим диодом через прорезь в диске.

Если это не так, возможно, выводы коллектора и эмиттера определены неправильно и полярность подключения к ним омметра нужно изменить.

На результат может повлиять и слишком яркое внешнее освещение, поэтому работу следует выполнять в тени. Таким же образом проверяют фототранзистор второй оптопары.

Схема электронной части валкодера показана на рис. 2. Микросхемы DD1 и DD2 имеют отечественные аналоги: 4093 — К561ТЛ1, 4013 — К561ТМ2.

Импульсы с коллекторов фототранзисторов BL1, BL2 поступают на входы формирователей — триггеров Шмитта DD1.1 и DD1.2 и далее — на входы С и D триггера DD2.1.

Так как в зависимости от направления вращения вала изменяется очередность прихода импульсов на входы триггера, последний устанавливается в одно из двух устойчивых состояний.

Соответствие между логическим уровнем на выходе триггера и направлением вращения определяют экспериментально. Импульсы с выхода элемента DD1.1 служат счетными — их число пропорционально углу поворота вала.

Микросхемы DD1, DD2 и прочие элементы соединяют согласно схеме жесткими проводами и выводами, всю сборку приклеивают к механическим узлам валкодера.

Внешний вид этой конструкции показан на рис. 3. Если валкодер послужит частью более сложного изделия, микросхемы DD1 и DD2 могут быть установлены на его печатной плате.

Steffen Braun (DJ5AM)

Литература:

1. Braun S. «Aus die Maus»: Inkrementale Drehgeber — einfach realisiert. — Funkamateur, 2002, № 4, S. 362, 363.

2. Долгий А. «Мышь»: Что внутри и чем питается. — Радио, 1996, № 9, с. 28-30.

Как устроена компьютерная мышь и из чего состоит?

Всем привет! Патент на изобретение компьютерной мыши получен полвека назад, Дугласом Энгельбартом. Первые работоспособные эквиваленты, если сделать корректировку на инфляцию, стоили почти 1 000 долларов каждый.

Во многом популяризации этого манипулятора поспособствовала компания Aplle, использовавшая (и продолжающая использовать) в своих «Макинтошах» однокнопочные мыши.

В сегодняшнем посте мы с вами разберем, как устроена компьютерная мышь, что у нее внутри, и сильно ли отличается принцип работы беспроводной и проводной мышек.

Принцип работы манипулятора

Мышка воспринимает перемещение по рабочей поверхности (столешнице или коврику), передавая компьютеру эти данные. Операционная система интерпретирует эти перемещения в движение курсора, который можно использовать для управления файлами или окнами программы.

Команды отправляются с помощью кнопок – основная, при нажатии левой и дополнительная, при нажатии правой.

В большинстве современных мышек стандарта AT присутствует колесико, под которым скрывается еще одна кнопка. Колесико, как правило, используется для вертикальной прокрутки большого документа или страницы браузера.Почти все игры для платформы PC заточены под использование мышки. Перемещая ее, можно управлять камерой в шутерах или РПГ, выделять часть юнитов в стратегиях, отдавать команды персонажу в МОБА или перемещать объекты в логических играх.

Часто геймерские мышки имеют дополнительные кнопки, на которые можно забиндить часто используемые команды – это более удобно, чем искать их на клавиатуре. Колесико обычно служит для смены активного навыка или используемого оружия. Детальнее о предназначении компьютерной мыши читайте здесь.

Устройство мыши внутри

Независимо от количества кнопок, реализовать такую схему несложно – уже на момент изобретения мышки, существовали переключатели, которые можно было использовать в этом качестве. Главная проблема – заставить манипулятор корректно реагировать на перемещения.

В первых прототипах использовался прямой привод – пара перпендикулярных колес, которые реагировали на прокручивание, вследствие перемещения по столешнице. Позже конструкторы отказались от такого решения, задействовав шарообразный привод.

Внутри такой мышки размещался небольшой шарик, который прокручивался при движении мыши по коврику и, в свою очередь, вращал ролики привода.

Впоследствии от такого строения манипулятора пришлось отказаться – появились более совершенные технологии. Сегодня в продаже новую шариковую мышь, вы, вряд ли уже найдете.

Оптические мыши

На текущий момент это – самый распространенный тип манипуляторов для компьютера. В основу их работы положен принцип оптической корреляции. Из чего состоит оптический сенсор и как работает: светодиод подсвечивает участок рабочей поверхности и собирается другой линзой.

Собранный свет попадает в приемный сенсор контроллера, сигнал обрабатывает и передается на центральный процессор компьютера.

Сенсор делает снимки поверхности с высокой частотой. Для обычной офисной мыши достаточно 1 кГц (1 000 DPI), однако для геймерского девайса важно позиционирование, поэтому рекомендованный минимум – пара тысяч DPI.

Такая простая схема работает благодаря тому, что поверхность рабочего стола или коврика неоднородна. Практика показывает, что на идеально гладкой и равномерно окрашенной поверхности такие мышки менее чувствительны.

Не рекомендуется также использовать дешевый однотонный пластиковый коврик – мышка будет скользить по нему без фиксации движений.

Лазерные мыши

В таких девайсах для подсветки используется инфракрасный лазерный диод. Из-за согласованности излучения и фокусировки, позиционирование у таких устройств более точное, а для обработки сигнала требуются микронеровности гораздо меньшего размера.

Главное отличие таких мышек от оптических – способность работать на зеркальных и стеклянных поверхностях. Однако из-за высокой стоимости, лазерные мыши получили меньшее распространение.

Из чего состоит беспроводная мышка

Свое название манипулятор для компьютера получил за характерный вид – небольшое «тельце» и длинный «хвост», то есть провод, которым девайс подключается к ПК. Сегодня все проводные мыши подключаются или через порт PS/2, маркированный зеленым цветом, или через универсальную шину USB.

Однако это необязательно: давно обрели популярность беспроводные мыши. Строение их от классических отличается отсутствием провода – с тем же успехом сигнал передается через эфир, используя определенную частоту. Самый распространенный вариант – мыши, работающие по радио каналу, а также существуют и по протоколу Bluetooth.К преимуществам таких устройств можно отнести их компактность и мобильность. Во время транспортировки не нужно искать, куда спрятать провод, а управлять курсором на экране можно из любой точки комнаты. К недостаткам стоит отнести возможность перехвата сигнала злоумышленниками.

Сенсор в беспроводных мышах используется также оптический, по принципу работы такой же как у проводных. Подключается беспроводной манипулятор к компу с помощью специального USB-передатчика, который ловит передаваемый ею сигнал.

Также на эту тему для вас могут оказаться полезными публикации о том, что такое плунжерная клавиатура, а также рейтинг лучших производителей клавиатур.

А в качестве хорошего девайса могу порекомендовать Razer Lancehead Tournament Edition – отличную геймерскую мышь, рассчитанную на использование профессиональными киберспортсменами.

Эту и другие устройства ввода вы можете найти в популярном интернет-магазине. Буду признателен всем, кто расшарит этот пост в социальных сетях. До завтра!



С уважением, автор блога Андрей Андреев

Mouse Tutorial: Mouse Tutorial

Урок 1: Mouse Tutorial

Mouse Tutorial

Мышь — это портативное устройство, позволяющее указывать на объекты на экране, щелкать их и перемещать. Взгляните на диаграмму ниже, чтобы изучить различные части типичной мыши.

Чтобы просмотреть этот урок, вы можете использовать клавишу со стрелкой вниз на клавиатуре или колесо прокрутки на мыши .

Держать мышь

Существует правильная техника удержания мыши, позволяющая использовать все ее возможности и при этом чувствовать себя комфортно. Следуйте инструкциям ниже и узнайте, как это сделать!

• Поместите большой палец на стол или поверхность стола слева от мыши.
• Ваш указательный палец (указатель) должен лежать на левой кнопке мыши.
• Поместите средний палец на правую кнопку мыши.
• Безымянный палец и мизинец (мизинец) должны лежать на правой стороне мыши.
• Ваша ладонь должна мягко охватывать конец мыши.
• Основание запястья должно лежать на коврике для мыши или на рабочем столе.

Использование мыши

Хорошо это или плохо, но большинство компьютерных программ зависят от мыши. Приведенные ниже упражнения помогут вам попрактиковаться в различных задачах, которые вы можете выполнять с помощью мыши.

Начнем с нажав . Когда вы нажимаете, вы взаимодействуете с компьютером, говоря ему, что делать. Для того, чтобы щелкнуть, нажмите и отпустите левая кнопка мыши указательным пальцем.

Попробуйте прямо сейчас, нажав на кнопку ниже!

Прокрутка

Во многих случаях, когда вы наводите курсор на значок, он меняет свой вид. Это называется эффектом ролловеров . Это может означать, что вы можете взаимодействовать со значком, или, может быть, он просто подсвечивает, где в данный момент находится ваш курсор.

Наведите курсор на значки ниже, чтобы увидеть различные эффекты прокрутки.

Двойной щелчок

Двойной щелчок — это когда вы дважды быстро щелкаете кнопкой мыши. Это можно использовать для открытия папок, файлов или запуска программ на рабочем столе.

Попрактикуйтесь в двойном щелчке в упражнении ниже.

Перетаскивание

Иногда вам может понадобиться перетаскивать и бросать значки, чтобы перемещать их. Это можно использовать для размещения файлов в новых папках, их удаления и т. д.

Попрактикуйтесь в своих навыках перетаскивания, собрав робота ниже!

Теперь давайте попробуем перетаскивать объекты более практичным способом. Чтобы привести в порядок рабочий стол ниже, перетащите файлы в соответствующие папки.

Вернуться к учебнику

Вернуться к плейлисту: Учебник по работе с мышью

Далее:Вернуться к списку воспроизведения: Учебник по работе с мышью

Что такое компьютерная мышь?

Обновлено: 12.03.2022 автором Computer Hope

Компьютерная мышь — это портативное аппаратное устройство ввода, которое управляет курсором в GUI (графическом пользовательском интерфейсе) для указания, перемещения и выбора текста, значков, файлов и папок на вашем компьютере. В дополнение к этим функциям мышь также можно использовать для перетаскивания объектов и предоставления доступа к контекстному меню.

Для настольных компьютеров мышь помещается на плоскую поверхность (например, коврик для мыши или стол) перед компьютером. На рисунке показан пример настольной компьютерной мыши Logitech с двумя основными кнопками и колесиком.

• Кто изобрел мышь?
• Для чего нужна мышь?
• Как мышь повысила удобство использования компьютера?
• Типы компьютерных мышей.
• Порты компьютерной мыши.
• Из каких частей состоит компьютерная мышь?
• Что используется в ноутбуке вместо мыши?
• Используют ли смартфоны мышь?
• Какой рукой мне следует управлять мышью?
• Как я могу использовать или практиковаться в использовании мыши?
• Как заменить батарейки в мыши?
• Мышь против мышей или мышей.
• Является ли «мышь» аббревиатурой?
• Связанная информация.
• Помощь и поддержка мыши и сенсорной панели.

Кто изобрел мышь?

Мышь первоначально была известна как Индикатор положения X-Y для системы отображения и была изобретена Дугласом Энгельбартом в 1963 году, когда он работал в Xerox PARC. Но из-за отсутствия успеха Alto первое широкое применение мыши было на компьютере Apple Lisa. Сегодня это указывающее устройство есть практически на каждом компьютере.

• Когда и кто изобрел первую компьютерную мышь?

Для чего нужна мышь?

Ниже приведен список всех функций и параметров компьютерной мыши, чтобы дать вам представление обо всех возможностях мыши.

1. Перемещение курсора мыши — Основная функция заключается в перемещении указателя мыши по экрану.
2. Точка — После перемещения мыши вы можете указать что-то другому пользователю или указать цифровой объект. Например, в игре вы можете использовать мышь, чтобы направить пистолет в направлении выстрела.
3. Открытие или выполнение программы — После того, как вы навели указатель на значок, папку или другой объект, щелчок или двойной щелчок по этому объекту открывает документ или запускает программу. Некоторые программы даже поддерживают тройной щелчок. См. нашу страницу кликов для получения дополнительной информации о щелчках мышью.
4. Выбрать — Мышь также позволяет выделять текст или файл или выделять и выбирать несколько файлов одновременно.

• Как выбрать или выделить несколько файлов и папок.

4. Перетаскивание — Когда что-то выделено, его также можно переместить методом перетаскивания.
5. Hover — Перемещение курсора мыши по объектам с информацией о наведении помогает узнать функцию каждого объекта. Например, наведите указатель мыши на ссылку «наведите курсор», чтобы увидеть пример.
6. Прокрутка — при работе с длинным документом или просмотре длинной веб-страницы может потребоваться прокрутка вверх или вниз. Для прокрутки вращайте колесико мыши или щелкните и перетащите полосу прокрутки. Колесико мыши также можно использовать как кнопку. См. страницу IntelliMouse для получения дополнительной информации и функций колесика мыши.
7. Выполнение других функций — Многие настольные мыши также имеют кнопки, которые можно запрограммировать на выполнение любой функции. Например, многие мыши имеют две боковые кнопки на части для большого пальца мыши. Ближайшую к ладони кнопку можно запрограммировать на возврат к ранее просмотренной веб-странице в браузере.

Кончик

Справку по использованию мыши и выполнению всех вышеперечисленных функций см. в разделе Как пользоваться компьютерной мышью.

Как мышь повысила удобство использования компьютера?

При использовании компьютерной мыши вам не нужно запоминать команды, например те, которые используются в текстовой среде командной строки, такой как MS-DOS. Например, в MS-DOS вам нужно знать команды cd и dir и набирать команды на клавиатуре, чтобы открыть каталог (папку) и просмотреть его файлы. В то время как пользователю Windows достаточно дважды щелкнуть мышью, чтобы открыть папку и увидеть ее содержимое.

Типы компьютерных мышей

Ниже приведен список всех типов компьютерных мышей и указывающих устройств, используемых с компьютером. Сегодня для настольного компьютера наиболее распространенным типом мыши является оптическая мышь, которая подключается к порту USB и известна как 9.0095 USB-мышь . Для портативных компьютеров наиболее распространенным типом мыши является тачпад.

• Аэромышь
• Беспроводной (беспроводной)
• Мышь для ног
• IntelliMouse (мышь с колесиком)
• J-мышь
• Джойстик
• Механический
• Оптический
• Сенсорная панель (точка скольжения)
• Трекбол
• Трекпойнт

Порты компьютерной мыши

Сегодня большинство компьютерных мышей подключаются к компьютеру через порт USB. Ниже приведен список портов и беспроводных подключений, которые может использовать мышь.

• Bluetooth
• Инфракрасный
• Порт PS/2
• Последовательный порт
• USB

Из каких частей состоит компьютерная мышь?

Детали компьютерной мыши могут различаться в зависимости от типа компьютерной мыши. Ниже приведен общий обзор деталей большинства компьютерных мышей.

Кнопки

Сегодня почти все компьютерные мыши имеют как минимум две кнопки, левую и правую, для нажатия и управления объектами и текстом. Раньше были мыши только с одной кнопкой. Например, у многих ранних компьютерных мышей Apple была только одна кнопка.

Примечание

У настольной мыши с колесиком колесико может действовать как третья кнопка мыши при нажатии. Кроме того, у многих настольных мышей есть дополнительные кнопки для большого пальца, поэтому мышь также может иметь пять или более кнопок.

Шар, лазер или светодиод

В настольной мыши используется шарик и ролики, если это механическая мышь, или лазер или светодиод, если это оптическая мышь. Эти компоненты отслеживают движение мыши по оси x и оси y и перемещают курсор мыши на экране. На картинке пример нижней части механической и оптической мыши.

Колесо мыши

Современные мыши для настольных компьютеров также обычно оснащены колесиком мыши, позволяющим прокручивать страницу вверх и вниз.

Кончик

Вместо вращения колеса, если нажать на колесо, его можно использовать как третью кнопку.

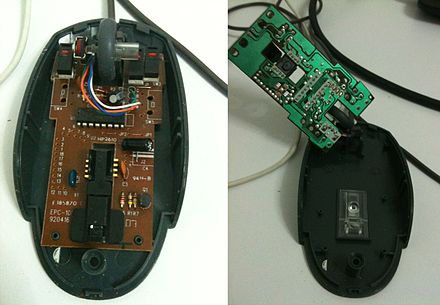

Печатная плата

Для передачи (ввода) всей информации о сигналах мыши, щелчках и другой информации мышь также должна иметь печатную плату с интегральными схемами.

Кабельный или беспроводной приемник

Для проводной мыши в комплект входит кабель со штекером, который подключается к компьютеру. Сегодня большинство проводных мышей подключаются к порту USB. Если на вашем компьютере есть беспроводная мышь, для приема беспроводного сигнала и ввода его в компьютер требуется беспроводной приемник USB.

Прочие детали

Если вы используете ноутбук, некоторые компоненты, упомянутые ранее, не требуются. Например, сенсорная панель не использует шарик, лазер или светодиод для управления движением; он использует ваш палец на сенсорной панели. Другие части включают шарик для мышей с трекболом, дополнительные кнопки на стороне большого пальца мыши и выступы, используемые с мышами для ноутбуков.

Что используется в ноутбуке вместо мыши?

Поскольку портативные компьютеры предназначены для портативности, почти все современные ноутбуки используют сенсорную панель в качестве мыши, а в некоторых ноутбуках Lenovo по-прежнему используется TrackPoint. Кроме того, ко всем портативным компьютерам можно подключить проводную или беспроводную мышь USB. На картинке пример тачпада, расположенного под клавиатурой ноутбука.

Используют ли смартфоны мышь?

Смартфоны и планшеты используют сенсорный экран в качестве основного устройства ввода, поэтому ваш палец на этих устройствах является мышью. К большинству планшетов также можно подключить компьютерную мышь и использовать ее на планшете.

Какой рукой мне следует управлять мышью?

По умолчанию компьютерная мышь настроена на использование правой рукой. Однако, если вы левша, его можно настроить для использования левой рукой.

• Как поменять левую и правую кнопки мыши.

Примечание

Несмотря на то, что мышь можно настроить для левой руки, некоторые мыши созданы для правшей и могут вызывать дискомфорт при работе левой рукой.

Куда класть пальцы на мышь?

На следующем рисунке показано правильное расположение пальцев: указательный палец на левой кнопке, средний палец на правой кнопке, а безымянный и мизинец лежат сбоку. Большой палец управляет любыми кнопками на левой стороне мыши, если они есть на вашей мыши. Если у вас мышь для левшей, расположение рук противоположное.

Как я могу использовать или практиковаться в использовании мыши?

На следующей странице объясняются основы работы с мышью, способы ее удержания, подключения и использования на компьютере. На странице представлены интерактивные примеры, помогающие попрактиковаться в использовании различных функций мыши.

• Как пользоваться компьютерной мышью.

Как заменить батарейки в мыши?

Чтобы заменить батарейки в мыши, отодвиньте нижнюю крышку, выньте старые батарейки и установите на место крышку.

Мышь против мышей или мышей

Говоря об одном (единственном числе), называйте компьютерную мышь «мышью». Говоря о двух или более (во множественном числе), обращайтесь к ним как к «мышам» (предпочтительнее) или «мышам».

Кончик

Чтобы избежать путаницы, некоторые компании и авторы избегают использования формы множественного числа слова «мышь», называя несколько мышей «мышиными устройствами».

Является ли «мышь» аббревиатурой?

Нет. Некоторые считают, что слово «мышь» означает «выбираемое пользователем оборудование с ручным управлением». Однако, когда Дуглас Энгельбарт помог изобрести мышь, он назвал ее мышью, потому что устройство напоминало грызуна.
