Особенности конструкции электропроводки ВАЗ-2106

Электропроводка ВАЗ-2106 имеет ряд конструктивных особенностей:

  • Все выводы узлов и приборов с отрицательным зарядом напрямую соединены с «массой» кузова автомобиля.
  • Основные электрические цепи приводятся в действие через замок зажигания.
  • Электрооборудование, отвечающее за безопасность, соединено с аккумулятором напрямую через блок предохранителей.
  • Большинство узлов автомобиля имеют токопроводящие корпуса.

Такая конструкция обеспечивает надежность работы электросистемы, но требует соблюдения мер предосторожности при ремонте и обслуживании.

Основные элементы электросхемы ВАЗ-2106

В электросхему ВАЗ-2106 входят следующие ключевые элементы:

  • Аккумуляторная батарея — основной источник электроэнергии.
  • Генератор — вырабатывает электричество во время работы двигателя.
  • Стартер — запускает двигатель.
  • Система зажигания — обеспечивает воспламенение топливной смеси.
  • Система освещения и сигнализации.
  • Контрольно-измерительные приборы.
  • Электродвигатели различных систем (отопитель, стеклоочистители и т.д.).
  • Блоки предохранителей и реле.

Все эти элементы соединены между собой проводкой и образуют единую электрическую сеть автомобиля.


Система зажигания ВАЗ-2106: устройство и принцип работы

Система зажигания ВАЗ-2106 включает следующие основные компоненты:

  • Катушка зажигания
  • Распределитель зажигания
  • Свечи зажигания
  • Высоковольтные провода

Принцип работы системы зажигания заключается в следующем:

  1. При включении зажигания ток поступает в первичную обмотку катушки.
  2. В катушке создается мощное электромагнитное поле.
  3. При размыкании контактов прерывателя поле резко исчезает, индуцируя высокое напряжение во вторичной обмотке.
  4. Высокое напряжение через распределитель подается на свечи зажигания.
  5. Между электродами свечи проскакивает искра, воспламеняющая топливную смесь.

Правильная регулировка и обслуживание системы зажигания крайне важны для эффективной работы двигателя ВАЗ-2106.

Блок предохранителей ВАЗ-2106: назначение и устройство

Блок предохранителей ВАЗ-2106 выполняет важную защитную функцию, предохраняя электрооборудование от перегрузок и коротких замыканий. Он состоит из двух частей:

  • Основной блок — защищает большинство электрических цепей автомобиля
  • Дополнительный блок — отвечает за цепи системы охлаждения, указателей поворота, аварийной сигнализации

Блок предохранителей расположен под панелью приборов слева от рулевой колонки. В нем установлены плавкие предохранители различного номинала. При превышении допустимой силы тока в цепи предохранитель перегорает, размыкая цепь и защищая оборудование.


Электронное зажигание ВАЗ-2106: преимущества и особенности установки

Электронное зажигание имеет ряд преимуществ по сравнению с контактной системой:

  • Повышенная надежность
  • Отсутствие необходимости в частом обслуживании
  • Более стабильная работа двигателя на разных оборотах
  • Увеличение ресурса двигателя

Установка электронного зажигания на ВАЗ-2106 не представляет особой сложности. Основные этапы:

  1. Демонтаж старого распределителя зажигания
  2. Установка нового распределителя с датчиком Холла
  3. Подключение коммутатора
  4. Настройка угла опережения зажигания

При правильной установке электронное зажигание значительно улучшает работу двигателя ВАЗ-2106.

Диагностика и ремонт электрооборудования ВАЗ-2106

Для диагностики неисправностей электрооборудования ВАЗ-2106 необходимо:

  1. Тщательно изучить электросхему автомобиля
  2. Проверить целостность предохранителей
  3. Проверить напряжение аккумулятора
  4. Проверить работу генератора
  5. Последовательно проверить все электрические цепи

Основные инструменты для диагностики:


  • Мультиметр
  • Автомобильная контрольная лампа
  • Пробник электрических цепей

При обнаружении неисправности следует заменить вышедший из строя элемент или устранить обрыв/короткое замыкание в цепи. Важно использовать только качественные запчасти, соответствующие спецификациям ВАЗ-2106.

Модернизация электрооборудования ВАЗ-2106

Существуют различные способы модернизации электрооборудования ВАЗ-2106 для улучшения его характеристик:

  • Установка более мощного генератора
  • Замена штатной оптики на более современную
  • Установка дополнительных приборов (бортовой компьютер, датчики и т.д.)
  • Монтаж современной аудиосистемы
  • Установка сигнализации и иммобилайзера

При проведении модернизации важно учитывать нагрузку на электросеть автомобиля и при необходимости усиливать ее элементы. Все изменения должны производиться с учетом особенностей электросхемы ВАЗ-2106 и не нарушать работу штатных систем.


Ваз 2106 схема электрооборудования с 1988 г.в.

Главная • Ваз • 2106 • Электрика

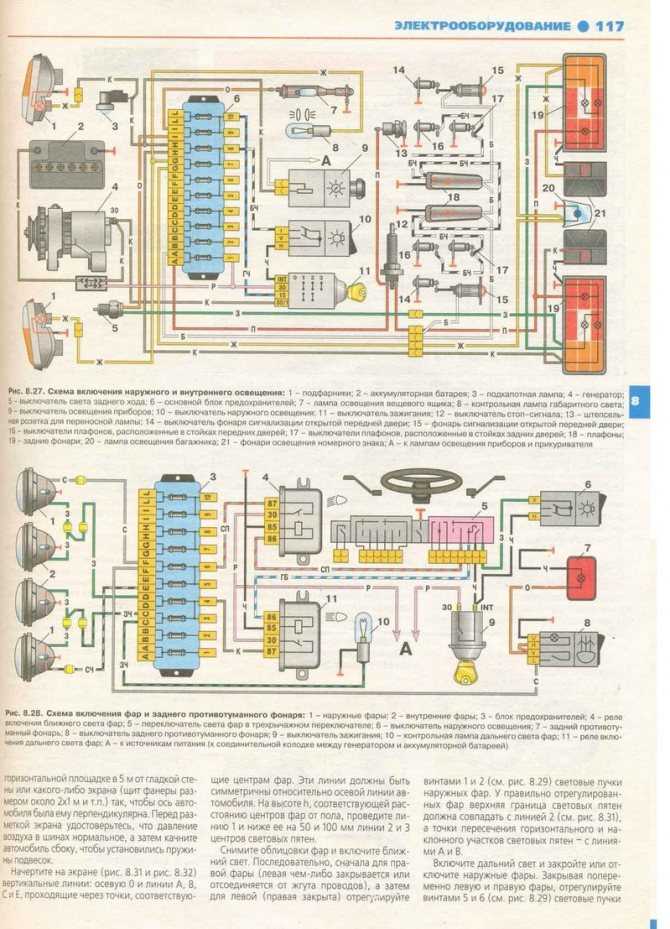

Для увеличения схемы Ваз 2106 нажмите на нее, откроется в новом окне

Расшифровка схемы электрооборудования Ваз 2106 с 1988 года выпуска: 1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор; 26 — электродвигатель омывателя ветрового стекла;

 27 – реле включения электродвигателя вентилятора; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери; 68 – реле включения электростеклоподъемников передних дверей; 69 – переключатель электростеклоподъемника правой передней двери; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках Ваз 2106: а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.
