Модернизация реле стеклоочистителя на ВАЗ-2107

Водителям “семерки” известна проблема работы стеклоочистителя, которая заключается не в частых поломках, а в том, что цикличность движения дворников заставляет понервничать. Но, об этом немного позже. В целом реле играет очень важную роль, и такая роль появляется только в дождливую погоду. Ведь функционирование дворников невозможно не только без питания, но еще и без регулятора. Именно реле и выполняет данную функцию, которая доставляет большое удобство во время непогоды. Но это не единственная функция этого устройства, впрочем, об этом описано ниже.

Расположение реле в ВАЗ- 2107

Содержание

• 1 Что такое реле стеклоочистителя и его назначение
  • 1.1 Из чего состоит?
  • 1.2 Принцип работы устройства
  • 1.3 Замена реле стеклоочистителя
  • 1.4 Уменьшение паузы и регулировка

Начнем с того, что дворники на автомобиле ВАЗ-2107 приводит в действие электромотор постоянного напряжения 12В.

Но двигатель самостоятельно не смог бы обеспечить такую маятниковую работу дворников. К тому же такой электромотор имеет большую мощность, а значит, и немалую величину постоянного тока. Чтобы уменьшить ток в цепи включения стеклоочистителя устанавливается реле типа РС-514, которое также выполняет функцию периодичной работы дворников. В автомобиле ВАЗ-2107 имеется два режима движения дворников – без перерыва, и с периодичностью четырех секунд.

Располагается устройство в области водительского места под торпедой слева. Крепится оно напрямую к кузову автомобиля ВАЗ-2107 с помощью двух винтов и находится под обивкой салона. Из реле выходит провод со штекером для подключения. Разъем, где подключается штекер, расположен на приборной панели возле регулятора гидрокорректора фар. Добраться к нему можно только снизу, а найти правильно необходимый штекер можно путем отключения предполагаемого и проверки работы дворников, если при включении рычага в положение 1 стеклоочиститель не приводится в действие, то устройство отключено.

Из чего состоит?

Снаружи реле стеклоочистителя представляет собой небольшую черную коробочку с отходящим проводком длиной до 15см. Если его разобрать, то внутри находится электрическая плата, на которой расположены элементы электроники. Они собираются по определенной схеме, что и обуславливает его работоспособность. Итак, как видно на рисунке, реле состоит из таких основных деталей:

1. Электромагнитная катушка;
2. Микроконтроллер типа ХП37;
3. Конденсатор;
4. Резистор.

Это основные элементы, как видно на фото, есть еще некоторые резисторы, но важную роль играет именно тот, который расположен возле контроллера под номером 4. К плате подведено четыре провода питания, посредством которых и осуществляется передача сигналов от релюшки.

Реле стеклоочистителя в разобранном виде

Принцип работы устройства

Стеклоочиститель работает посредством электромотора, реле, предохранителя, переключателя и питания 12В. На электромагнитную катушку 1, расположенной на печатной плате, подается ток при включении дворников. Катушка включает себя подвижный якорь, обмотку и замыкающие верхние и нижние контакты. Катушка, получив питание, оттягивает якорь от сердцевины, тем самым размыкая верхние контакты, а нижние замыкаются соответственно. На основании катушки имеется кронштейн с биметаллической пластинкой. Эта пластинка обмотана нихромовой тонкой проволокой, по которой протекает ток. Ток соответственно нагревает пластинку и она выгибается, размыкая контакты. Спустя время, пластинка остывает и принимает прежнее положение. Когда контакты размыкаются, то в катушке наводится ЭДС. Чтобы эту электродвижущую силу пресечь, параллельно обмотке включен резистор величиной 62 кОма (расположен возле контроллера на рисунке 1 под номером 4).

Схема работы: подается питание к релюшке, в которой замыкаются контакты посредством срабатывания катушки, электродвигатель получает питание и приводится в действие. За 1-3 секунды биметаллическая пластина нагревается и срабатывает, отключая питание с мотора. Когда щетки дворников вернулись в исходное положение, пластина остыв, снова приводится в действие. Резистор 4, отсекающий самонаводящуюся ЭДС, создает ту самую паузу задержки, по которой осуществляется периодичность работы дворников. Так осуществляется процесс движения стеклоочистителя.

Замена реле стеклоочистителя

Самым простым действием в работе со стеклоочистителем является замена реле. Самое главное – это определить его месторасположение. Замена производится в случае неисправности элементов устройства, самой распространенной проблемой поломки является повреждение катушки.

Выполняется так: отключив сначала питание устройства, приступаем к откручиванию двух шурупов. Если штекер не выходит из розетки, его можно поддеть отверткой. Далее, устанавливаем новое устройство на место и подключаем. Замена занимает не более 10 минут.

Уменьшение паузы и регулировка

Как уже оговаривалось выше, щетки очистителя на ВАЗ-2107 имеют два режима действия, один быстрый – для очищения во время сильного ливня, а второй медленнее, который используется зачастую. Но у водителей возникает недовольство в том, что порой необходимо поточнее подобрать режим действия. Поэтому выбор периодичности является актуальным вопросом и на сегодняшний день. Итак, чтобы осуществить изменение скорости работы дворников, необходимо проследить процессы, протекающие в устройстве. Схема электрическая принципиальная имеет следующий вид, представленный ниже.

Схема электрическая принципиальная реле стеклоочистителя

Схема показывает, что элемент, отвечающий за создание паузы в работе стеклоочистителя на ВАЗ-2107 является параллельно включенный катушке резистор. Этот резистор отсекает самоиндукцию ЭДС в катушке и тем самым создает эту паузу. Стандартное реле имеет паузу в 4,2 секунды, которое обуславливает резистор номиналом в 62 кОм. Приведенная схема уместна для всех релюшек стеклоочистителя автомобиля ВАЗ-2107. Необходимый резистор именуется как R3, который соединяется с красным проводом, как показывает схема.

Первый способ, как изменяется пауза. Если необходимо увеличить паузу с четырех секунд до 5-6, тогда необходимо подобрать резистор номиналом большим 62 кОм. Если же, наоборот, то используются номиналы в 45 или 30 кОм. Поэтому необходимо выпаять родной резистор и припаять на то место элемент с новой величиной. Можно вместо нового резистора использовать старый, отпаяв одну ножку и припаяв к ней метр медной проволоки, которая создаст сопротивление в 30 кОм совместно со старым резистором. Но этот способ более долгий и нерациональный, так как необходимо будет заизолировать проволоку и вместить ее в короб.

Второй способ. Подразумевает установку регулятора сопротивления в широком диапазоне. Для этого потребуется регулятор, 2 проводка и 2 штекера (папа-мама). В печатной плате делаются два отверстия и заводятся два проводка. Припаиваются концы к резистору R3, который показывает схема 1. Ко второму краю проводков припаивается штекер и соединяется непосредственно с регулятором. Далее, собирается все на место, а регулятор выводится на приборную панель. При пуске дворников, вращая регулятор, будет замечаться изменение цикличности работы. Этот вариант более приемлем из-за своего широкого спектра регулирования цикличности действия путем создания паузы.

Регулятор паузы стеклоочистителя

Имея в своем вооружении знания о регулировании паузы работы дворников можно выбрать для себя подходящий вариант и самостоятельно осуществить на ВАЗ- 2107. Особенно не составит труда для любителей паяльника и канифоли. Ведь каждый в юности имел склонность попаять старую электронику. Удачных воплощений!

Поделиться с друзьями:

Не работают дворники ВАЗ 2107, диагностика и ремонт

Пункт  4.1 ПДД гласит: запрещается эксплуатация транспортного средства если «Не работают в установленном режиме стеклоочистители». Поэтому, когда не работают дворники ВАЗ 2107, это не только неприятно, но и опасно. Нужно найти причину неполадки и устранить её.

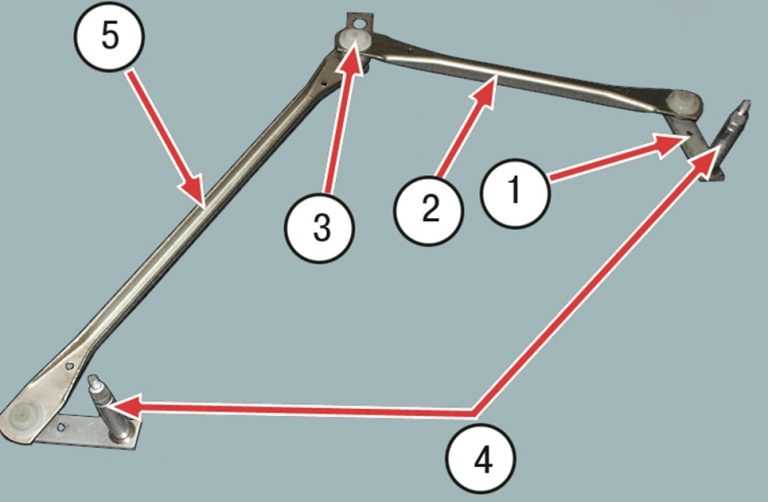

Устройство системы дворников

Чтобы выполнить ремонт максимально эффективно, необходимо знать, что включает в себя схема стеклоочистителя ваз 2107. Автолюбителю, который устраняет неисправность связанную с дворниками, стоит знать, что она включает в себя.

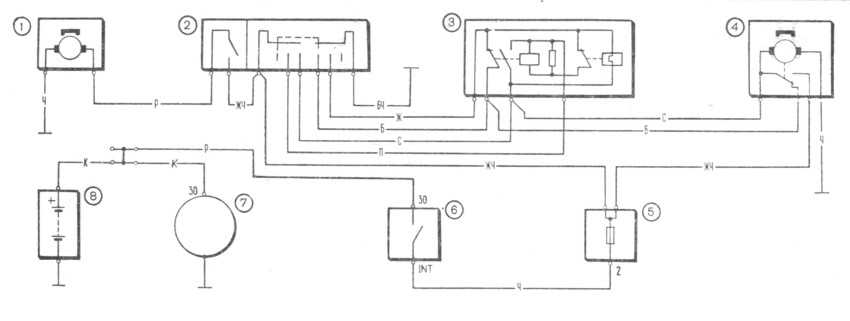

Схема стеклоочистителя ВАЗ 2107

Неисправности

Если дворники полностью не работают, то это может быть обусловлено следующими причинами:

1. Перегоревший предохранитель.
2. Неисправность переключателя, отвечающего за включение и выбор режима.
3. Неработающее реле.
4. Плохой контакт в электрической цепи.
5. Неисправный мотор стеклоочистителя ВАЗ 2107.

Возможен и такой вариант, когда дворники на ВАЗ 2107 плохо работают. Это может быть связано с:

• повышенным трением осей в кронштейнах;
• неисправностью электродвигателя.

Перечисленные поломки являются наиболее распространёнными. Их устранение не занимает много времени, если заранее знать, где искать проблему. Если определить неисправность сразу не удалось, почему не работают дворники на ваз 2107, то лучше проверять каждый элемент системы по очереди пока поломка не будет найдена.

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

1. Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
2. Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.
3. Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
4. При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.
5. Если двигатель дворников не работает при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Снятие электродвигателя стеклоочистителя

Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

• откручиваются крепёжные гайки дворников при помощи ключа на 10;

• демонтируются стеклоочистители;
• откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
• из подкапотного пространства вынимаются резиновые уплотнители;
• разъединяются клеммы питания;
• из отверстий в кузове извлекаются провода;
• разворачивается кожух на моторчике;

• откручиваются крепёжные гайки при помощи ключа на 10;
• редуктор извлекается вместе с кронштейнами;
• откручиваются крепёжные гайки трапеции;
• извлекается двигатель стеклоочистителей.

По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.

Ремонт электродвигателя дворников

Как уже упоминалось выше, затрудненная работа очистителя может быть вызвана неисправностью двигателя. Связано это обычно с тем, что смазка во втулках со временем накапливает продукты трения и становится очень густой. Ротор двигателя начинает крутиться с трудом, что приводит к перегоранию обмотки или выгоранию ламелей коллектора.

Второе, касается, когда дворники полностью не работают при наличии напряжения, это износ щеток электродвигателя. В некоторых случаях, при небольшом ударе по двигателю, он начинал работать.

Ниже посмотрите видео по замене электродвигателя дворников:

В случаях при не работающем омывателе лобового стекла обычно неисправен моторчик. Для его проверки замерьте напряжение на «+» желто-черном проводе, при отсутствии проверьте предохранитель F2. Если напряжение есть, то куском провода соедините «-» черно-белый провод с корпусом автомобиля. Двигатель должен закрутится, в противном случае он неисправен.

В устранении описанных поломок нет ничего сложно. Необходимые операции сможет выполнить любой автолюбитель, который немного разбирается в конструкции.
