Где находится блок предохранителей в ВАЗ 2110. Как расшифровать схему блока предохранителей. Какие цепи защищают предохранители в ВАЗ 2110. За что отвечают реле в монтажном блоке ВАЗ 2110. Как правильно заменить предохранитель в ВАЗ 2110.
Расположение блоков предохранителей и реле в ВАЗ 2110
В автомобиле ВАЗ 2110 имеется несколько блоков с предохранителями и реле:
- Основной блок — расположен в салоне слева под панелью управления. Доступ к нему открывается нажатием на защелку.
- Дополнительный блок — находится под центральной консолью и закрыт крышкой. Часть его элементов доступна с правой стороны, часть — с левой.
- Отдельный предохранитель противотуманных фонарей — установлен за основным блоком в нише панели приборов.
Такое расположение обеспечивает удобный доступ к элементам электрической системы автомобиля для диагностики и замены.
Схема и назначение предохранителей основного блока ВАЗ 2110
Основной блок предохранителей ВАЗ 2110 содержит 20 предохранителей различного номинала. Вот краткое описание их назначения:

- F1 (5A) — освещение номерного знака, приборов, багажника, левые габариты
- F2 (7,5A) — ближний свет левой фары
- F3 (10A) — дальний свет левой фары
- F4 (10A) — правая противотуманная фара
- F5 (30A) — электростеклоподъемники
- F6 (15A) — переносная лампа
- F7 (20A) — вентилятор охлаждения, звуковой сигнал
- F8 (20A) — обогрев заднего стекла
- F9 (20A) — очистители и омыватели стекол, клапан рециркуляции
- F10 (20A) — резервный
Остальные предохранители (F11-F20) отвечают за работу правых фар, противотуманных фонарей, освещения салона, прикуривателя, указателей поворота и других электрических систем автомобиля.
Реле в монтажном блоке ВАЗ 2110: типы и функции
В основном блоке ВАЗ 2110 установлено 8 реле, выполняющих следующие функции:
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- K3 — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
Реле позволяют управлять мощными потребителями электроэнергии, такими как фары, вентилятор охлаждения и электробензонасос, защищая при этом выключатели от перегрузок.

Особенности дополнительного блока предохранителей ВАЗ 2110
Дополнительный блок предохранителей ВАЗ 2110 содержит элементы, отвечающие за работу системы впрыска топлива и других важных узлов:
- 15А — модуль зажигания, контроллер
- 15А — клапан продувки адсорбера, датчики скорости, концентрации кислорода и расхода воздуха
- 15А — топливный насос, форсунки
- Реле электровентилятора
- Главное реле (реле зажигания)
С левой стороны дополнительного блока расположены блок управления центральным замком, блок иммобилайзера и реле включения задних противотуманных фонарей.
Электрическая схема и принцип работы бортовой сети ВАЗ 2110
Бортовая электрическая сеть ВАЗ 2110 имеет следующие ключевые особенности:
- Выполнена по однопроводной схеме с использованием кузова в качестве «массы»
- Номинальное напряжение — 12 В постоянного тока
- При неработающем двигателе питание от аккумулятора, при работающем — от генератора
- Большинство цепей защищено плавкими предохранителями
- Электродвигатели очистителей защищены автоматическими биметаллическими предохранителями
- Система впрыска топлива защищена отдельной плавкой вставкой
Такая схема обеспечивает надежную работу электрооборудования и защиту от перегрузок и коротких замыканий.

Правила замены предохранителей в ВАЗ 2110
При замене предохранителей в ВАЗ 2110 необходимо соблюдать следующие правила:
- Перед заменой отключите «-» клемму аккумулятора
- Определите и устраните причину перегорания предохранителя
- Используйте предохранители только номинала, указанного в схеме
- Не применяйте самодельные предохранители или «жучки»
- Не извлекайте предохранители металлическими инструментами
- После замены проверьте работу соответствующих электрических цепей
Соблюдение этих правил поможет избежать повреждения электрооборудования и возникновения пожароопасных ситуаций.
Диагностика неисправностей электрооборудования ВАЗ 2110
При возникновении проблем с электрооборудованием ВАЗ 2110 следует выполнить следующие шаги:
- Проверить состояние соответствующих предохранителей
- Осмотреть проводку на наличие повреждений изоляции
- Проверить надежность соединений и контактов
- Измерить напряжение в проблемной цепи
- Проверить работу соответствующих реле
- При необходимости заменить неисправные компоненты
Правильная диагностика поможет быстро выявить и устранить неисправность электрооборудования автомобиля.

Распространенные неисправности электрики ВАЗ 2110
Владельцы ВАЗ 2110 часто сталкиваются со следующими проблемами электрооборудования:
- Отказ электростеклоподъемников
- Неработающие фары или габаритные огни
- Сбои в работе стеклоочистителей
- Проблемы с запуском двигателя
- Нестабильная работа вентилятора охлаждения
В большинстве случаев эти неисправности связаны с выходом из строя предохранителей, реле или проводки. Своевременная диагностика и замена неисправных элементов поможет избежать более серьезных проблем.
Особенности электрооборудования ВАЗ 2110 с инжекторным двигателем
Автомобили ВАЗ 2110 с инжекторными двигателями имеют ряд особенностей электрооборудования:
- Наличие электронного блока управления двигателем (ЭБУ)
- Дополнительные датчики (расхода воздуха, положения коленвала и др.)
- Электрический бензонасос
- Электромагнитные форсунки
- Модуль зажигания
Эти компоненты требуют дополнительной защиты, которая обеспечивается предохранителями и реле в дополнительном блоке. При диагностике и ремонте инжекторных систем необходимо учитывать их сложность и использовать специальное диагностическое оборудование.

Модернизация электрооборудования ВАЗ 2110
Многие владельцы ВАЗ 2110 проводят модернизацию электрооборудования для повышения комфорта и надежности автомобиля. Популярные направления модернизации включают:
- Установку более мощного генератора
- Замену штатной проводки на проводку большего сечения
- Установку дополнительных реле для разгрузки штатных цепей
- Монтаж современной аудиосистемы
- Установку ксеноновых или светодиодных фар
При проведении модернизации важно правильно рассчитать нагрузку на электросеть и обеспечить надежную защиту новых компонентов соответствующими предохранителями.
Описание предохранителей и реле ВАЗ 2110 2111 2112 (инжектор)
Skip to content
Ремонт авто власними руками
ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
Фото — схема Вариант 1
Блок 2110 — 3722010 -01
Схема Вариант 2
Блок 2110 — 3722010
Схема Вариант 3
Блок 2110-3722010-08
Описание предохранителей
F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
F2 | 7,5А Левая фара (ближний свет) |
F3 | 10А Левая фара (дальний свет) |
F4 | 10А Правая противотуманная фара |
F5 | 30А Электродвигатели стекло подъёмников дверей |
F6 | 15А Переносная лампа |
F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
F8 | 20А Элемент обогрева заднего стекла.![]() |
F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
F10 | 20А Резервный |
F11 | 5А Лампы габаритного света правого борта |
F12 | 7,5А Правая фара (ближний свет) |
F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
F14 | 10А Левая противотуманная фара |
F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
F16 | 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер) |
F18 | 25А Лампа освещения вещевого ящика.![]() |
F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
F20 | 7,5А Лампы задних противотуманных фонарей |
За работу прикуривателя отвечает предохранитель номер 18 на 25А.
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
Назначение реле
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
Схема соединений
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
Схема
Обозначение
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Другая часть — с левой стороны консоли:
Схема
Расшифровка
- Блок управления центральным замком
- Блок иммобилизатора
- Реле включения задних противотуманных фонарей.
Related Post
Вам так же будет интересно
Предохранители и реле автомобилей модели ВАЗ-2110
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода
Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается. Большинство электрических цепей защищено плавкими предохранителями.
Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2).
Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».
Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла.
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.
На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.
Схема соединений монтажного блока
Обозначение штекеров монтажного блока
При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).
Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

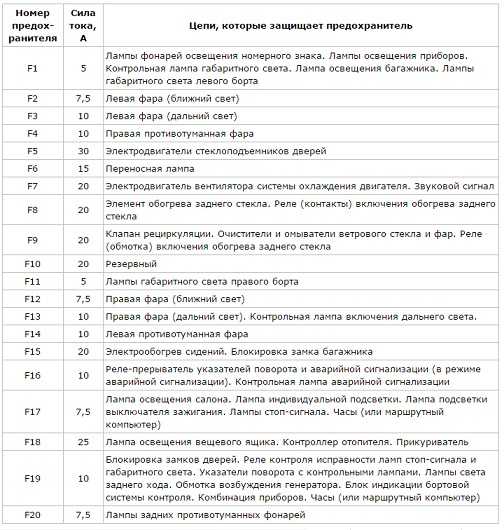

Цепи, защищаемые плавкими предохранителями ВАЗ-2110
№ предохранителя (номинальный ток). Защищаемые цепи
F1 (5 A) Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта
F2 (7,5 A) Левая фара (ближний свет)
F3 (10 A) Левая фара (дальний свет)
F4 (10 A) Правая противотуманная фара
F5 (30 A) Электродвигатели стеклоподъемников дверей
F6 (15 A) Переносная лампа
F7 (20 A) Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 (20 A) Элемент обогрева заднего стекла
F9 (20 A) Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар
Обмотка реле включения обогрева заднего стекла
F10 (20 A) Резервный
F11 (5 A) Лампы габаритного света правого борта
F12 (7,5 A) Правая фара (ближний свет)
F13 (10 A) Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар
F14 (10 A) Левая противотуманная фара
F15 (20 A) Электрообогрев сидений
Блокировка замка багажника
F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
F17 (7,5 A) Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)
F18 (25 A) Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель
F19 (10 A) Блокировка замков дверей
Реле контроля исправности ламп стоп- сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (или маршрутный компьютер)
F20 (7,5 A) Лампы задних противотуманных огней
Отсоединяем минусовой провод от аккумулятора.
