Разъединители, выключатели нагрузки, предохранители.



Трафарет Visio Разъединители, выключатели нагрузки, предохранители.

Трансформация условных обозначений возможна через контекстное меню фигуры путем включения-отключения  функциональных символов и их комбинации:



Символы условных обозначений разъединителей.

Базовые символы разъединителей:


Разъединитель однополюсный.
Разъединитель двухполюсный.




Разъединитель трехполюсный
Разъединитель четырехполюсный.



   Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:

  • ручной,
  • ручной с фиксатором,
  • ручной с блокировочным устройством,
  • без привода.

Например, для трехполюсного разъединителя:


Разъединитель с ручным приводом.
Разъединитель с ручным приводом с фиксатором.




 Разъединитель с ручным приводом с блокирующим устройством
Разъединитель без привода.



Для любого из обозначений разъединителя, можно показать символ автоматического отключения. Например для трехполюсного:


Примеры обозначения разъединителя с различными типами привода.

Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.


Символы условных обозначений разъединителей двухсторонних.

Для условных обозначений разъединителя двухстороннего, в трафарете по два варианта фигур, которые отличаются расстоянием между выводами полюса (расстояние между полюсами, можно изменить, используя маркеры выделения фигуры):



Разъединитель двухсторонний однополюсный.



Разъединитель двухсторонний двухполюсный.



Разъединитель двухсторонний трехполюсный.



Разъединитель двухсторонний четырехполюсный.


 Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:

  • ручной,
  • ручной с фиксатором,
  • ручной с блокировочным устройством,
  • без привода.

Например, для двухполюсного разъединителя двухстороннего:


Разъединитель двухсторонний с ручным приводом.
Разъединитель двухсторонний с ручным приводом с фиксатором.




Разъединитель двухсторонний с ручным приводом с блокирующим устройством.
Разъединитель двухсторонний без привода.





Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.


Символы условных обозначений выключателя нагрузки.


Выключатель нагрузки однополюсный
Выключатель нагрузки двухполюсный.




Выключатель нагрузки трехполюсный.
Выключатель нагрузки четырехполюсный.



 Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:

  • ручной,
  • ручной с фиксатором,
  • ручной с блокировочным устройством,
  • без привода.

Например, для трехполюсного выключателя нагрузки:


Выключатель нагрузки с ручным приводом.
Выключатель нагрузки с ручным приводом с фиксатором.




Выключатель нагрузки с ручным приводом с блокирующим устройством.
Выключатель нагрузки без привода.



Для любого из обозначений выключателя нагрузки, можно показать символ автоматического отключения:


Примеры обозначения выключателя нагрузки с различными типами привода.

Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.


Символы условных обозначений предохранителей-разъединителей и предохранителей-выключателей.

Предохранитель-разъединитель:


Предохранитель-разъединитель однополюсный.
Предохранитель-разъединитель двухполюсный.




Предохранитель-разъединитель трехполюсный.
Предохранитель-разъединитель четырехполюсный.



или через контекстное меню фигуры, переключить условное обозначение как предохранитель-выключатель:


Предохранитель-выключатель однополюсный.
Предохранитель-выключатель двухполюсный.




Предохранитель-выключатель трехполюсный.
Предохранитель-выключатель четырехполюсный.



   Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:

  • ручной,
  • ручной с фиксатором,
  • ручной с блокировочным устройством,
  • без привода.

Например:


Предохранитель-выключатель с ручным приводом.
Предохранитель-выключатель с ручным приводом с фиксатором.




Предохранитель-разъединитель с ручным приводом с блокирующим устройством.
Предохранитель-разъединитель без привода.



Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.


Символы условных обозначений выключателей нагрузки с предохранителем.


Выключатель нагрузки с предохранителем однополюсный.
Выключатель нагрузки с предохранителем двухполюсный.




Выключатель нагрузки с предохранителем трехполюсный.
Выключатель нагрузки с предохранителем четырехполюсный.



   Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:

  • ручной,
  • ручной с фиксатором,
  • ручной с блокировочным устройством,
  • без привода.

Например для трехполюсного выключателя нагрузки с предохранителем:


Выключатель нагрузки с предохранителем с ручным приводом.
Выключатель нагрузки с предохранителем с ручным приводом с фиксатором.




Выключатель нагрузки с предохранителем с ручным приводом с блокирующим устройством
Выключатель нагрузки с предохранителем без привода.



Любой из символов условного обозначения выключателя нагрузки, можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.


Символы условных обозначений предохранителей.


Предохранитель однополюсный.
Предохранитель двухполюсный.




Предохранитель трехполюсный.
Предохранитель четырехполюсный.



Любой из символов условного обозначения предохранителя, можно расположить вертикально или горизонтально.


Модульный выключатель нагрузки ВН 32

Для безопасного обслуживания электрической сети, кроме всего прочего, используют коммутирующие аппараты. Широко известны автоматические выключатели (ВА), они есть в каждой квартире, частном доме, даче и других местах. Большинство людей использует их как выключатели света, при каждом удобном случае обесточивают помещение.

Связано это, скорее всего, с похожим названием выключателя света. Но, как это ни удивительно, они для этого не предназначены. Зато выключатель нагрузки (ВН) с успехом справляется с такой задачей. Что это такое, чем он отличается от автомата и где применяется – обо всём этом будет рассказано ниже.

Что такое выключатель нагрузки?

Если сказать коротко – это мини рубильник. Многие, наверное, хоть раз в жизни видели металлический ящик с ручкой, выходящей из его бока. Когда ручку поднимают – подаётся питание в сеть, когда опускают – происходит отключение. А если приходилось заглянуть внутрь, можно было увидеть большие медные ножи, так называются подвижные контакты, и губки – неподвижные контакты, в которые ножи входят. Отличительной чертой такого устройства является то, что можно визуально наблюдать разъединение электрической цепи.

Модульный выключатель нагрузки, конечно же, имеет другую форму и конструкцию, да и размерами намного меньше, но работает по такому же принципу.

Поэтому он, как разъединитель и высоковольтные выключатели относится к коммутационным аппаратам.

По названию, порой, тяжело определить, что это за прибор, так как каждый производитель в разных странах использует своё наименование. Поэтому лучше узнавать у продавца. Иногда можно увидеть в названии буквы ВН, помогающие определиться с устройством, например, выключатель нагрузки ВН-32 3Р 40А IP20.

Аббревиатура ВН означает выключатель нагрузки, 3P указывает на количество полюсов, в этом случае их 3. Затем идёт номинальный, рабочий ток, именно это значение является рабочим для выключателя нагрузки. Например, выключатель нагрузки ВН-32 выпускается на следующие номиналы по току: 20; 25; 32; 40; 63 и 100 А.

Последним показан класс защиты (цифры IP-20). Это показатель степени защищённости человека при использовании этого прибора. Для обычного пользователя он не важен, поскольку магазины продают допустимые для общего пользования электроаппараты.

Назначение выключателя нагрузки

При обращении внимания на название — коммутирующее устройство — уже ясно, что это устройство способно производить соединение, чем оно и занимается. Токи, протекающие в сети, могут быть довольно большими, назначение выключателя нагрузки в этом и заключается, чтобы можно было отключать работающие электроприборы.

Для предприятий выпускают выключатели нагрузок разного назначения. У населения нет таких мощных потребителей, поэтому выключатель нагрузки рассчитан на активную нагрузку. Если в доме используется мощный двигатель его, возможно, нельзя отключать таким мини рубильником.

Обычно выключатели нагрузки стоят гораздо меньше автоматов, и некоторые устанавливают их во вводном щитке и вот почему. Опасаясь за безопасность своего жилья из-за неисправности в электропроводке, они обесточивают свою квартиру, отключая автомат. Как уже было сказано, этого делать не стоит, даже если отключение производится без подключённой нагрузки.

Установив модульный выключатель нагрузки, можно производить такие отключения множество раз. Для того чтобы понять отличие выключателя нагрузки от автомата, необходимо узнать его устройство.

Устройство выключателя нагрузки фирмы IEK

Модульный выключатель нагрузки получил своё название из-за корпуса. Выполненный из несгораемого пластика, он имеет специальное устройство для крепления на DIN-рейку.

Рейки выпускаются по стандарту и, чтобы заранее определить, сколько приборов может войти на одну рейку, необходимо чтобы каждый прибор имел одинаковую ширину. Снизу прибора имеется паз, в который входит один край рейки и защёлка, она удерживает устройство на месте.



Конструктивно модульный выключатель нагрузки может быть одно-, двух-, трех- и четырехполюсным. Полюс – это контактная система, предназначенная для одного проводника. Для трёхфазной сети можно использовать трёхполюсные, если отключаться будут только фазные провода и четырехполюсные для обесточивания всей сети. Провода вставляются в зажимы на корпусе и крепятся болтами.

Внутри находятся контакты и механизм переключения. Подвижные и неподвижные контакты образуют контактную группу. В более мощных мини рубильниках контакты могут быть двойными. В этом случае на противоположных краях контактной планки располагаются два контакта. При включении рубильника они замыкаются с неподвижными.



Чтобы защитить контакты от выгорания, их делают большими по площади и покрывают серебросодержащим материалом. В некоторых моделях используют дугогасительную камеру.

Во время возникновения дуги температура плазменного шнура может достигать несколько тысяч градусов по Цельсию. Выдержать такую температуру не сможет никакой материал, поэтому время жизни дуги стараются минимизировать. Этого можно достичь, увеличив скорость движения подвижных контактов. Вот почему выключатель нагрузки имеет контакты с мощной пружиной.

Обозначение выключателя нагрузки на схеме

Тем, кому приходится иметь дело с однолинейными схемами щитов должны знать, как обозначаются на них выключатели нагрузки.

На некоторых моделях самих устройство может встречаться маркировка – «ВН». Буквенная маркировка на схемах выглядит так — QS. Графическое обозначение выключателя нагрузки на схеме выглядит так:

Чем отличается автоматический выключатель от выключателя нагрузки

Главное отличие заключается в назначении. Автоматический выключатель входит в группу защитных устройств и служит для аварийного отключения сети в случае возникновения опасности. Это может быть из-за короткого замыкания (КЗ) или чрезмерного тока в цепи. Повышенный ток может возникнуть в нескольких случаях:

  1. нарушение изоляции;
  2. повышенная нагрузка.

Нарушение изоляции (не короткое замыкание) может появиться из-за механического повреждения, неправильной эксплуатации или старения материала. От этого не застрахованы ни электроприборы, ни сама проводка. Со временем ситуация только ухудшается, что может привести к появлению и повышению тока утечки.

Также увеличение тока происходит, когда подключается слишком много или очень мощная нагрузка. Опасно такое состояние тем, что электропроводка начинает нагреваться, а это ведёт к дальнейшему разрушению изоляции.

Чтобы предотвратить такой процесс и исключить возгорание в автомате используется тепловая защита. Состоит она из биметаллической пластины, по которой проходит весь ток нагрузки. При превышении номинального тока пластина начинает нагреваться и изгибается, и этот процесс протекает тем быстрее, чем больше ток. При определённой температуре пластина деформируется настолько, что приводит в действие механизм отключения. Автомат размыкает цепь.

Стоит отметить, что при такой проблеме нагрев происходит постепенно. Биметаллическая пластина имеет инертность и это оправдано в этих ситуациях.

Другое дело, когда происходит КЗ. Ток КЗ может превышать номинальный в несколько раз, нагрев происходит очень быстро и пластина не успевает отреагировать. В этом случае на помощь приходит магнитный расцепитель.

Он представляет собой соленоид – электромагнит с подвижным сердечником. При номинальном токе силы магнита не хватает, чтобы открыть ту же самую защёлку, на которую давит биметаллическая пластина. Но при КЗ возникает мощная магнитная сила, которая справляется с этой работой.

Если вспомнить про модульный выключатель нагрузки, то он лишён всех этих защитных механизмов. Используется он исключительно для коммутации нагрузки.

Рабочие токи ВН

Номинальное значение рабочего тока выключателя нагрузки должно быть не меньше номинального значения используемых автоматов. Допускается использовать это значение на индекс выше. Однако следует помнить, что согласно ГОСТу вводные аппараты, а ВН таким и является, должны иметь номинал не ниже 40 А.

Не следует слишком завышать это значение, потому что выключатели имеют большой запас прочности. Например, они могут работать с кратковременным током, длительность которого не превышает 1 секунду, превышающим номинальный в 15 раз. Правда, после этого прибору необходимо дать время, чтобы его контакты остыли. Обычно заводы это оговаривают в своих инструкциях.

Где применяются мини рубильники?

Если говорить о применении для частных лиц, то чаще всего это могут быть вводные щитки. Они позволяют электрикам быстро и безопасно отключать необходимые объекты без предварительного снятия нагрузки. Не запрещено использовать рубильники и в частных домах, дачах, квартирах и других жилых и нежилых помещениях.

Обычно к хозяйственным постройкам (баня, летняя кухня, гараж и т. д.) подводят питание, и если необходимо произвести электромонтажные работы, приходится обесточивать весь дом. Чтобы этого не делать, можно на каждую отходящую ветвь поставить по выключателю нагрузки, тогда каждый объект можно легко и быстро отключить, а главное, не пользоваться автоматами.

Но не забывайте, что помимо ВН любая линия электропроводки, любой кабель должен быть под защитой автоматического выключателя.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Выключатель нагрузки обозначение на схеме гост

Для сокращения перечня элементы одного вида с одинаковыми параметрами допускается записывать одной строкой, указывая в графе «Кол. » общее количество элементов (например, запись « QS 1… QS 8». При записи одинаковых по наименованию элементов рекомендуется объединять их в группы с общим заголовком, включающим повторяющиеся данные (запись «Выключатели ВМТ ТУ…»).

Рисунок 3. Форма таблицы перечня элементов

Таблица 1. – Обозначения элементов в схемах электрических принципиальных

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D – Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В – ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Номер Название Изображение на схеме
1 Автоматический выключатель (автомат)
2 Рубильник (выключатель нагрузки) 3 Тепловое реле (защита от перегрева) 4 УЗО (устройство защитного отключения) 5 Дифференциальный автомат (дифавтомат) 6 Предохранитель 7 Выключатель (рубильник) с предохранителем 8 Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) 9 Трансформатор тока 10 Трансформатор напряжения 11 Счетчик электроэнергии 12 Частотный преобразователь 13 Кнопка с автоматическим размыканием контактов после нажатия 14 Кнопка с размыканием контактов при повторном нажатии 15 Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т. д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Номер Название Обозначение электрических элементов на схемах 1 Фазный проводник 2 Нейтраль (нулевой рабочий) N 3 Защитный проводник («земля») PE 4 Объединенные защитный и нулевой проводники PEN 5 Линия электрической связи, шины 6 Шина (если ее необходимо выделить) 7 Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемы Буквенное обозначение 1 Выключатель, контролер, переключатель В 2 Электрогенератор Г 3 Диод Д 4 Выпрямитель Вп 5 Звуковая сигнализация (звонок, сирена) Зв 6 Кнопка Кн 7 Лампа накаливания Л 8 Электрический двигатель М 9 Предохранитель Пр 10 Контактор, магнитный пускатель К 11 Реле Р 12 Трансформатор (автотрансформатор) Тр 13 Штепсельный разъем Ш 14 Электромагнит Эм 15 Резистор R 16 Конденсатор С 17 Катушка индуктивности L 18 Кнопка управления Ку 19 Конечный выключатель Кв 20 Дроссель Др 21 Телефон Т 22 Микрофон Мк 23 Громкоговоритель Гр 24 Батарея (гальванический элемент) Б 25 Главный двигатель Дг 26 Двигатель насоса охлаждения До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Выключатель нагрузки в квартире и доме, выбор, принципы

Обычные автоматы не предназначены для коммутации потребителей под нагрузкой. Их задачей является защита цепи от перегрузки и коротких замыканий. Для отключения напряжения в работающей сети применяется выключатель нагрузки. По сути, он является рубильником, служащим для отключения промышленного оборудования, помещения, квартиры, здания.

Выключатель нагрузки в щитке

С помощью выключателя нагрузки отключают только номинальный ток потребителя. Аппарат не является средством автоматической защиты, но с его помощью можно отключить нагрузку вручную, когда угрожает авария. Для автоматического отключения применяются автоматы и УЗО.

Предназначение

Высоковольтные выключатели устанавливаются в подстанциях и распределительных устройствах сетей от 6 кВ до 10 кВ. Наиболее распространены устройства типа ВНА (автогазовые). Они являются самыми дешевыми и не имеют специальных требований. Газы для гашения дуги в выключателях ВНА вырабатываются из встроенных пластмассовых вкладышей. Такое применение газа для защиты контактов характерно только для этих моделей. Коммутация производится за счет ручного привода.

Выключатель нагрузки для бытовых потребителей с напряжением не более 380 В используют в качестве вводного устройства коммутации на электрических щитах. К его входу подключается силовой кабель, а к выходу – автоматы и УЗО, выполняющие функции защиты от коротких замыканий, перегрузки и утечки тока на «землю».

Выбор

Выбор производится по следующим параметрам:

  • напряжение;
  • исполнение устройства;
  • комплектация;
  • выполняемые функции;
  • номинальный ток;
  • способ крепления.

В отличие от промышленных аппаратов с автоматическим управлением, выключатель нагрузки в квартирах или индивидуальных домах управляется вручную и коммутирует токи не более 100 А.

Выключатель нагрузки подбирается под больший номинальный ток, чем суммарный ток потребителей. Номинал должен быть выше, чем у подключенного с ним в одной цепи автомата на одну или две ступени. Иначе его контакты будут перегреваться при перегрузке линий. Если у автомата номинальный ток составляет 20 А, то последовательно установленный с ним выключатель нагрузки должен быть рассчитан на 25 А или на 32 А. Внешне они похожи, но у выключателя есть обозначение на корпусе в виде букв ВН, а ручка управления имеет больше размер. На рис. 1 изображены модели небольшой мощности.

Виды рубильников (выключателей нагрузки): а – Hager; б – АВВ

Выключатели нагрузки обладают электродинамической стойкостью при отключении тока короткого замыкания, но основной упор делается на плавкие предохранители, которые следует дополнительно устанавливать.

В отличие от автоматов, выключатели нагрузки снабжены усиленными контактами, рассчитанными на долгий срок службы. У некоторых моделей применяются следующие способы повышения надежности:

  • двойной разрыв контактов, гарантирующий отключение линии;
  • смотровые окошки для визуального контроля состояния контактов;
  • блокировка ручки управления от случайного включения устройства аналогично высоковольтным устройства, например, типа ВНА.

Неотключаемые линии в щите

Выключателем нагрузки внутри квартирного электрощита можно обесточить всю электропроводку. Это можно делать с целью электробезопасности, уходя из дома. Некоторые электроприборы отключать нецелесообразно. Для этого оставляется неотключаемая линия. На рисунке ниже установлено 2 выключателя нагрузки, один из которых может отключать всю проводку квартиры, а другой – оставляет в работе холодильник. Кроме того есть еще постоянно работающие системы охранной сигнализации и видеонаблюдения.

Схема квартирного щита с неотключаемой линией

На схеме красным и синим цветами изображены фазный и нулевой провода. Отключать можно только их, а земля (желто-зеленый цвет) всегда остается подключенной.

Переключатели нагрузки

Переключатель нагрузки служит для коммутации электрических цепей и имеет больше контактов. Переключателем можно коммутировать одну или несколько сетей. Его также называют перекидным или переходным выключателем. С его помощью можно образовать новую цепь.

В квартирах маломощные переключатели используют для независимого управления освещением из разных мест.

Схема проходного выключателя

На рисунке изображена схема подключения двух переключателей для включения лампочки из двух мест. Фазный провод выполнен коричневым, а нулевой – синим цветами. Черным цветом обозначены провода, соединяющие контакты соседних переключателей между собой. Нажимая на клавишу любого переключателя, можно независимо подавать напряжение на лампочку или отключать ее.

В многоэтажных жилых домах мощными перекидными рубильниками производят ввод в действие новой питающей линии, когда на одной из них происходит авария.

Схема питания жилого дома

При выходе из строя магистрали (1) производится переход на магистраль (2) с помощью перекидных рубильников (3).

Аналогично выключателю переключатель нагрузки способен выдерживать номинальный нагрузочный ток. На рисунке ниже изображены популярные модели, которые можно приобрести на рынке для домашних нужд. С их помощью можно переключать нагрузки электрокотлов, сварочных аппаратов и другой бытовой техники.

Виды переключателей, представленные на современном рынке

Видео про EKF выключатель

Актуальные сведения про EKF выключатель нагрузки предоставит это видео.

Выключатели нагрузки не являются средствами защиты. Они не рассчитаны на отключение цепи при перегрузках и коротких замыканиях. Для этого последовательно с ними устанавливают предохранители или автоматы. Выключатели и переключатели нагрузки должны работать в комплексе с правильно смонтированными средствами электрозащиты.

Оцените статью:

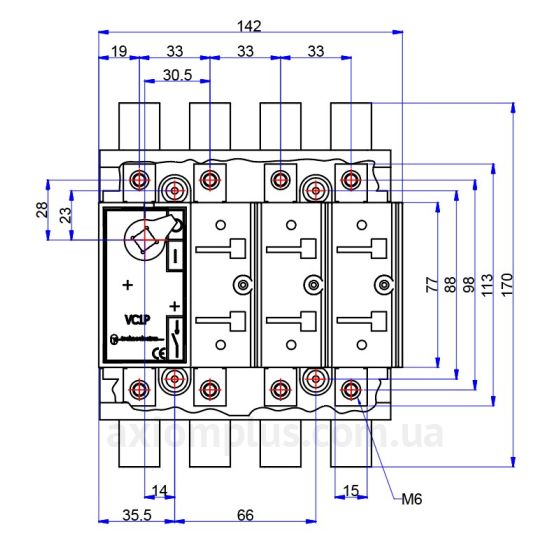

Выключатели нагрузки



Выключатель нагрузки представляет собой трехполюсный коммутационный аппарат переменного тока для напряжения свыше 1 кВ. рассчитанный на отключение рабочего тока, порядка номинального, и снабженный приводом для неавтоматического или автоматического управления. Выключатели нагрузки не предназначены для отключения тока КЗ, но включающая их способность соответствует электродинамической стойкости при КЗ.

Выключатели нагрузки применяют в присоединениях силовых трансформаторов на стороне высшего напряжения вместо силовых выключателей, если это возможно по условиям работы электроустановки. Поскольку они не рассчитаны на отключение тока КЗ, функции автоматического отключения трансформаторов в случае их повреждения возлагают на плавкие предохранители либо на выключатели, принадлежащие предшествующим звеньям системы, например на линейные выключатели, расположенные ближе к источнику энергии (рис.1). В связи с совершенствованием конструкций выключателей нагрузки область их применения расширяется.

Рис.1. Схема, поясняющая назначение отделителей и короткозамыкателей

Ниже приведено описание наиболее распространенных конструкций выключателей нагрузки.

Выключатели нагрузки с гасительными устройствами газогенерирующего типа

Отечественные аппаратные заводы выпускают выключатели нагрузки этого вида для номинальных напряжений 6 и 10 кВ (рис. 2).

Рис.2. Выключатель нагрузки с гасительными устройствами газогенерирующего типа:
а — общий вид выключателя;
б — гасительная камера

Как видно из рисунка, здесь использованы элементы трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры 5. К ножам разъединителя 1 прикреплены вспомогательные ножи 4. Изменен также привод разъединителя, чтобы обеспечить необходимую скорость движения ножей при включении и отключении, не зависящую от оператора.

Для этого предусмотрены пружины б, которые натягиваются при повороте вала 3 разъединителя, а при освобождении передают свою энергию подвижным частям аппарата.

В положении «включено» вспомогательные ножи входят в гасительные камеры. Контакты разъединителя 2 и скользящие контакты гасительных камер 7 замкнуты. Большая часть тока проходит через контакты разъединителя. В процессе отключения (рис. 2,б) сначала размыкаются контакты разъединителя: при этом ток смещается через вспомогательные ножи 4 в гасительные камеры. Несколько позднее размыкаются контакты в камере. Зажигаются дуги, которые гасятся в потоке газов — продуктов разложения вкладышей 8 из органического стекла.

В положении «отключено» вспомогательные ножи находятся вне гасительных камер; при этом обеспечиваются достаточные изоляционные разрывы. Наибольший ток отключения выключателя типа ВН (активный или индуктивный, но не емкостный) равен 800 А при номинальном напряжении 6 кВ и 400 А при напряжении 10 кВ, номинальные продолжительные токи в 2 раза меньше и соответствуют рабочим токам разъединителей.

Выключатели нагрузки для генераторов

Мощные генераторы G соединяют в блоки с повышающими трансформаторами Т1 и присоединяют к сборным шинам станции через силовые выключатели Q (рис.3).

Рис.3. Схема блочного агрегата генератор-трансформатор
с выключателем на стороне высшего напряжения
и выключателем нагрузки у генератора

Для электроснабжения системы собственных нужд блока предусматривают понижающий трансформатор Т2, присоединенный к токопроводу на участке между генератором и повышающим трансформатором. Чтобы обеспечить энергией систему собственных нужд блока при его пуске, предусматривают выключатель нагрузки QW у генератора с номинальным напряжением порядка 24 кВ, номинальным током 20-30 кА и током электродинамической эксплуатацию и повышает надежность работы станции.

Выключатели нагрузки с указанными номинальными параметрами изготовлял ПО «Электроаппарат». Они входят в состав аппаратного генераторного комплекса (КАГ), включающего в себя выключатель нагрузки с гасительным устройством сжатого воздуха, разъединитель с заземляющими ножами, а также измерительные трансформаторы тока и напряжения. Перечисленные аппараты встроены в комплектный токопровод генератора. При номинальном токе свыше 12,5 кА предусматривается водяное охлаждение основных элементов аппаратного комплекса.



Что такое выключатель нагрузки и как он используется?

Для безопасного обслуживания электрической сети, кроме всего прочего, используют коммутирующие аппараты. Широко известны автоматические выключатели (ВА), они есть в каждой квартире, частном доме, даче и других местах. Большинство людей использует их как выключатели света, при каждом удобном случае обесточивают помещение.

Связано это, скорее всего, с похожим названием выключателя света. Но, как это ни удивительно, они для этого не предназначены. Зато выключатель нагрузки (ВН) с успехом справляется с такой задачей. Что это такое, чем он отличается от автомата и где применяется – обо всём этом будет рассказано ниже.

Блок: 1/6 | Кол-во символов: 625
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Привод

Привод выключателей нагрузок может быть мускульным непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения (например в ВВНР «Волна») и соленоид дистанционного отключения.

Блок: 2/10 | Кол-во символов: 244
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Что такое выключатель нагрузки?

Если сказать коротко – это мини рубильник. Многие, наверное, хоть раз в жизни видели металлический ящик с ручкой, выходящей из его бока. Когда ручку поднимают – подаётся питание в сеть, когда опускают – происходит отключение. А если приходилось заглянуть внутрь, можно было увидеть большие медные ножи, так называются подвижные контакты, и губки – неподвижные контакты, в которые ножи входят. Отличительной чертой такого устройства является то, что можно визуально наблюдать разъединение электрической цепи.

Модульный выключатель нагрузки, конечно же, имеет другую форму и конструкцию, да и размерами намного меньше, но работает по такому же принципу. Поэтому он, как разъединитель и высоковольтные выключатели относится к коммутационным аппаратам.

По названию, порой, тяжело определить, что это за прибор, так как каждый производитель в разных странах использует своё наименование. Поэтому лучше узнавать у продавца. Иногда можно увидеть в названии буквы ВН, помогающие определиться с устройством, например, выключатель нагрузки ВН-32 3Р 40А IP20.

Аббревиатура ВН означает выключатель нагрузки, 3P указывает на количество полюсов, в этом случае их 3. Затем идёт номинальный, рабочий ток, именно это значение является рабочим для выключателя нагрузки. Например, выключатель нагрузки ВН-32 выпускается на следующие номиналы по току: 20; 25; 32; 40; 63 и 100 А.

Последним показан класс защиты (цифры IP-20). Это показатель степени защищённости человека при использовании этого прибора. Для обычного пользователя он не важен, поскольку магазины продают допустимые для общего пользования электроаппараты.

Блок: 2/6 | Кол-во символов: 1643
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Назначение выключателя нагрузки

При обращении внимания на название — коммутирующее устройство — уже ясно, что это устройство способно производить соединение, чем оно и занимается. Токи, протекающие в сети, могут быть довольно большими, назначение выключателя нагрузки в этом и заключается, чтобы можно было отключать работающие электроприборы.

Для предприятий выпускают выключатели нагрузок разного назначения. У населения нет таких мощных потребителей, поэтому выключатель нагрузки рассчитан на активную нагрузку. Если в доме используется мощный двигатель его, возможно, нельзя отключать таким мини рубильником.

Обычно выключатели нагрузки стоят гораздо меньше автоматов, и некоторые устанавливают их во вводном щитке и вот почему. Опасаясь за безопасность своего жилья из-за неисправности в электропроводке, они обесточивают свою квартиру, отключая автомат. Как уже было сказано, этого делать не стоит, даже если отключение производится без подключённой нагрузки.

Установив модульный выключатель нагрузки, можно производить такие отключения множество раз. Для того чтобы понять отличие выключателя нагрузки от автомата, необходимо узнать его устройство.

Блок: 3/6 | Кол-во символов: 1165
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Предназначение выключателя нагрузки

Автогазовый выключатель нагрузки

Выключатель нагрузки – это коммутационное устройство, которое оснащено дугогасительной камерой и приводом для управления. Электропривод может быть мускульным, срабатывающим при помощи натянутой пружины, или с соленоидом дистанционного отключения. Основное назначение прибора – механическое размыкание или замыкание цепи на участке, который находится под нагрузкой.

Любой переключатель нагрузки состоит из следующих частей: пружинного механизма, силовых контактов, заземляющих ножей, разъединителя с полюсами. Полюса размещаются в раме. Основной подвижный контакт представляет собой 2 стальные пластины. Для гашения дуги используется специальный медный контакт. Включается и выключается механизм при помощи натянутых пружин.  Подробное описание конструкции будет рассмотрено на примере модели ВНР 10/400. В его составе есть:

  • рама;
  • опорный изолятор;
  • рабочие, заземляющие ножи;
  • держатель с контактами;
  • камера гашения;
  • тяга изолирующая и блокировочного устройства;
  • вал заземления и рабочих ножей;
  • рычаг;
  • пружины;
  • внутренние прокладки.

Конструкция выключателя нагрузки ВНР 10/400

При включении подвижные контакты располагаются в камере. Внизу есть другие контакты, которые выполняют гашение. При отключении размываются основные контакты, после чего – дугогасительные. Дуга переходит в камеру, где под воздействием высоких температур выделяется газ от оргстекла. В этом газе дуга гасится за несколько миллисекунд.

Технические характеристики:

  • способ закрепления;
  • номинальный ток;
  • дополнительные опции;
  • комплектация;
  • конструкция;
  • номинальное напряжение.

Блок: 3/11 | Кол-во символов: 1618
Источник: https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/

Область применения выключателей в быту

Обычно в частных домах и квартирах используют автоматические выключатели. С их помощью, в случае надобности, обесточивают жилые помещения и проводят все необходимые монтажные работы, связанные с плановым обслуживанием или ремонтом электрических сетей.

Однако эти приборы – отнюдь не панацея. Автоматы в первую очередь служат для предохранения токоприемников и электрической проводки от агрессивного воздействия сверхтоков. Разрыв цепи относится к второстепенным задачам, которые выполняют эти приборы.

Компании, занимающиеся изготовлением элементов электросистемы, в сопроводительной документации всегда указывают, что автомат не предусматривает частой коммутации. Максимальный режим отключения не должен превышать 6 раз в час

Регулярное отключение энергии при помощи автомата – не самая удачная идея. Особенно, если при этом от розетки не отводится нагрузка. Модуль в этом случае изнашивается гораздо быстрее и выбирает свой рабочий ресурс за более короткое время, нежели было заявлено заводскими характеристиками.

Если модуль отключения нагрузки работает некорректно или в самом приборе выявился дефект, не стоит разбирать устройство и пытаться его чинить. Разумнее приобрести новый аппарат и вмонтировать его на место старого (неисправного)

Внутри корпуса постепенно выгорают и чернеют контакты, а само изделие теряет номинальную пропускную способность, перестает выполнять свои задачи и потом выходит из строя. Хозяевам в этой ситуации приходится в срочном порядке менять прибор.

Если проигнорировать этот момент, следующее короткое замыкание испортит проводку, спровоцирует воспламенение автомата и, возможно даже, приведет к более серьезным последствиям.

В групповых щитках прибор отключения нагрузки часто используется в качестве вводного коммутатора. Именно через него к распределителю подсоединяется силовой кабель, идущий от подстанции или другого щитка

Именно поэтому специалисты рекомендуют для частых отключений использовать не обычные автоматы, а прогрессивные и надежные выключатели нагрузки.

Эти элементы повысят безопасность электрощитков, обеспечат качественное, бесперебойное питание электричеством любого жилого помещения и позволят, в случае необходимости, удобно и быстро разомкнуть цепь, провести ремонтно-монтажные мероприятия любой сложности и снова подключить жилье к общей подающей энергию системе.

Установка прибора для деактивации нагрузок на входе в распределительный щиток позволяет снять напряжение с самого щитка и корректно заменить вышедшие из строя автоматические выключатели.

При наличии такого аппарата очень легко отключить любое помещение от централизованной питающей сети с целью планового обслуживания или выполнения необходимых ремонтных работ. Агрегат обеспечит полную безопасность мастеру и позволит быстро устранить все обнаруженные неполадки.

Блок: 6/7 | Кол-во символов: 2816
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-nagruzki.html

Устройство выключателя нагрузки фирмы IEK

Модульный выключатель нагрузки получил своё название из-за корпуса. Выполненный из несгораемого пластика, он имеет специальное устройство для крепления на DIN-рейку.

Рейки выпускаются по стандарту и, чтобы заранее определить, сколько приборов может войти на одну рейку, необходимо чтобы каждый прибор имел одинаковую ширину. Снизу прибора имеется паз, в который входит один край рейки и защёлка, она удерживает устройство на месте.



Конструктивно модульный выключатель нагрузки может быть одно-, двух-, трех- и четырехполюсным. Полюс – это контактная система, предназначенная для одного проводника. Для трёхфазной сети можно использовать трёхполюсные, если отключаться будут только фазные провода и четырехполюсные для обесточивания всей сети. Провода вставляются в зажимы на корпусе и крепятся болтами.

Внутри находятся контакты и механизм переключения. Подвижные и неподвижные контакты образуют контактную группу. В более мощных мини рубильниках контакты могут быть двойными. В этом случае на противоположных краях контактной планки располагаются два контакта. При включении рубильника они замыкаются с неподвижными.



Чтобы защитить контакты от выгорания, их делают большими по площади и покрывают серебросодержащим материалом. В некоторых моделях используют дугогасительную камеру.

Во время возникновения дуги температура плазменного шнура может достигать несколько тысяч градусов по Цельсию. Выдержать такую температуру не сможет никакой материал, поэтому время жизни дуги стараются минимизировать. Этого можно достичь, увеличив скорость движения подвижных контактов. Вот почему выключатель нагрузки имеет контакты с мощной пружиной.

Блок: 4/6 | Кол-во символов: 1707
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Преимущества и недостатки

У рассматриваемых коммутационных аппаратов есть сильные и слабые стороны.

К преимуществам относятся:

  • меньшая себестоимость, по сравнению с другими видами выключателей;
  • быстрое и надёжное включение и отключение номинальных токов нагрузок;
  • возможность применения дешёвых плавких предохранителей для защиты от перегрузок;
  • наличие у высоковольтных ВН видимого разрыва контактов, что позволяет обходиться без дополнительного разъединителя.

Недостатки:

  • ограниченный ресурс эксплуатации;
  • разрыв цепи возможен только для токов, в пределах номинальных значений мощностей;
  • после срабатывания предохранителя необходима его замена.

Блок: 3/10 | Кол-во символов: 646
Источник: https://www.asutpp.ru/vyklyuchatel-nagruzki.html

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

  • автогазовые;
  • элегазовые;
  • вакуумные;
  • воздушные;
  • масляные;
  • электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

  • вакуумные выключатели до 35 000 В;
  • устройства для напряжений, превышающих 35 кВ;
  • вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

  • работа выключателя в любом положении;
  • коммутационная износостойкость;
  • стабильная работа;
  • пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает  элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Блок: 5/10 | Кол-во символов: 3048
Источник: https://www.asutpp.ru/vyklyuchatel-nagruzki.html

Обозначение выключателя нагрузки на схеме

Тем, кому приходится иметь дело с однолинейными схемами щитов должны знать, как обозначаются на них выключатели нагрузки.

На некоторых моделях самих устройство может встречаться маркировка – «ВН». Буквенная маркировка на схемах выглядит так — QS. Графическое обозначение выключателя нагрузки на схеме выглядит так:

Блок: 5/6 | Кол-во символов: 364
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Дополнительные элементы

В качестве дополнительных элементов в выключателе нагрузки могут быть установлены ножи заземления с ручным приводом (при этом обычно предусматривается механическая взаимная блокировка ножей заземления и силовых контактов выключателя нагрузки), соленоид дистанционного отключения, сигнальные контакты положения контактов выключателя, срабатывания предохранителей.

Блок: 7/10 | Кол-во символов: 388
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Чем отличается автоматический выключатель от выключателя нагрузки

Главное отличие заключается в назначении. Автоматический выключатель входит в группу защитных устройств и служит для аварийного отключения сети в случае возникновения опасности. Это может быть из-за короткого замыкания (КЗ) или чрезмерного тока в цепи. Повышенный ток может возникнуть в нескольких случаях:

  1. нарушение изоляции;
  2. повышенная нагрузка.

Нарушение изоляции (не короткое замыкание) может появиться из-за механического повреждения, неправильной эксплуатации или старения материала. От этого не застрахованы ни электроприборы, ни сама проводка. Со временем ситуация только ухудшается, что может привести к появлению и повышению тока утечки.

Также увеличение тока происходит, когда подключается слишком много или очень мощная нагрузка. Опасно такое состояние тем, что электропроводка начинает нагреваться, а это ведёт к дальнейшему разрушению изоляции.

Чтобы предотвратить такой процесс и исключить возгорание в автомате используется тепловая защита. Состоит она из биметаллической пластины, по которой проходит весь ток нагрузки. При превышении номинального тока пластина начинает нагреваться и изгибается, и этот процесс протекает тем быстрее, чем больше ток. При определённой температуре пластина деформируется настолько, что приводит в действие механизм отключения. Автомат размыкает цепь.

Стоит отметить, что при такой проблеме нагрев происходит постепенно. Биметаллическая пластина имеет инертность и это оправдано в этих ситуациях.

Другое дело, когда происходит КЗ. Ток КЗ может превышать номинальный в несколько раз, нагрев происходит очень быстро и пластина не успевает отреагировать. В этом случае на помощь приходит магнитный расцепитель.

Он представляет собой соленоид – электромагнит с подвижным сердечником. При номинальном токе силы магнита не хватает, чтобы открыть ту же самую защёлку, на которую давит биметаллическая пластина. Но при КЗ возникает мощная магнитная сила, которая справляется с этой работой.

Если вспомнить про модульный выключатель нагрузки, то он лишён всех этих защитных механизмов. Используется он исключительно для коммутации нагрузки.

Рабочие токи ВН

Номинальное значение рабочего тока выключателя нагрузки должно быть не меньше номинального значения используемых автоматов. Допускается использовать это значение на индекс выше. Однако следует помнить, что согласно ГОСТу вводные аппараты, а ВН таким и является, должны иметь номинал не ниже 40 А.

Не следует слишком завышать это значение, потому что выключатели имеют большой запас прочности. Например, они могут работать с кратковременным током, длительность которого не превышает 1 секунду, превышающим номинальный в 15 раз. Правда, после этого прибору необходимо дать время, чтобы его контакты остыли. Обычно заводы это оговаривают в своих инструкциях.

Где применяются мини рубильники?

Если говорить о применении для частных лиц, то чаще всего это могут быть вводные щитки. Они позволяют электрикам быстро и безопасно отключать необходимые объекты без предварительного снятия нагрузки. Не запрещено использовать рубильники и в частных домах, дачах, квартирах и других жилых и нежилых помещениях.

Обычно к хозяйственным постройкам (баня, летняя кухня, гараж и т. д.) подводят питание, и если необходимо произвести электромонтажные работы, приходится обесточивать весь дом. Чтобы этого не делать, можно на каждую отходящую ветвь поставить по выключателю нагрузки, тогда каждый объект можно легко и быстро отключить, а главное, не пользоваться автоматами.

Но не забывайте, что помимо ВН любая линия электропроводки, любой кабель должен быть под защитой автоматического выключателя.

на сайте:

Блок: 6/6 | Кол-во символов: 3682
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Плюсы и минусы

Выключатель нагрузки и камера кСо

К основным положительным качествам выключателей нагрузки можно отнести:

  • простота изготовления и эксплуатации;
  • стоимость выключателя ниже, чем других аналогичных изделий;
  • удобство включения и выключения токов;
  • защита от сверхтоков;
  • есть видимый разрыв между контактами;
  • безопасность.

Блок: 8/11 | Кол-во символов: 334
Источник: https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/

Литература

  • Родштейн А. Л. Электрические аппараты
  • ОАО Самарский завод «Электрощит». Техническая информация ТИ-043-2000
  • Новости электротехники № 5 (35) Вакуумная «Волна» новой энергетики

Блок: 9/10 | Кол-во символов: 184
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Кол-во блоков: 23 | Общее кол-во символов: 21164
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-nagruzki.html: использовано 1 блоков из 7, кол-во символов 2816 (13%)
  2. https://www.asutpp.ru/vyklyuchatel-nagruzki.html: использовано 2 блоков из 10, кол-во символов 3694 (17%)
  3. https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/: использовано 3 блоков из 11, кол-во символов 4652 (22%)
  4. https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html: использовано 6 блоков из 6, кол-во символов 9186 (43%)
  5. https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8: использовано 3 блоков из 10, кол-во символов 816 (4%)

Выключатели нагрузки | Как выполняются заводские подстанции | Архивы

Страница 10 из 22

Выключатель нагрузки является промежуточным аппаратом между выключателем и разъединителем. Он не рассчитан на отключение тока короткого замыкания, но может включать и отключать рабочие токи линий, трансформаторов и других электроприемников.
В большинстве случаев выключатель нагрузки устанавливается в комплекте с высоковольтными предохранителями (ПК), которые действуют при коротких замыканиях и сверхтоках, превышающих величины, допустимые для выключателя нагрузки, опережая действие выключателя нагрузки. Комплект выключателя нагрузки ВН с предохранителями ПК называется ВНП. В таком сочетании выключатель нагрузки заменяет силовой выключатель небольшой или средней мощности. Основным элементом выключателя нагрузки является дугогасящая камера, которая изготовляется из пластмассы и имеет газогенерирующие сменные вкладыши из органического стекла.
При отключении выключателя нагрузки возникает дуга и под воздействием ее высокой температуры органическое стекло выделяет большое количество газов, которые образуют энергичный поток, гасящий дугу при отключении тока нагрузки. При каждом отключении выключателя нагрузки происходит некоторый износ газогенерирующих дугогасящих вкладышей и обгорание подвижных и неподвижных дугогасящих контактов. Допустимое число отключений без смены вкладышей и без зачистки контактов зависит от напряжения и отключаемого тока (табл. 2). Чем выше ток и напряжение, тем меньше число отключений допускается без ревизии выключателя нагрузки.
Таблица 2 Допустимое число отключений выключателями нагрузки


Отключаемый ток. а

Число отключений при напряжении,  кВ

6

10

50

300

300

100

200

200

200

185

75

400

80

3

800

3

Для управления выключателем нагрузки применяется ручной рычажный привод типа ПР-16 или ПР-17, ручной автоматический привод типа ПРА-12 с отключающей катушкой для дистанционного отключения (от защиты или от кнопки) или электромагнитный привод типа, дающий возможность полного дистанционного управления выключателем нагрузки в тех случаях, когда это необходимо по условиям эксплуатации.
Выключатель нагрузки может без повреждений пропустить сквозной ток короткого замыкания до 25 000 а.
Токи включения на короткое замыкание, допускаемые выключателями нагрузки, приведены в табл. 3. Они зависят от тока плавкой вставки предохранителя ПК, включенного последовательно с выключателем нагрузки: чем меньше ток вставки, тем быстрее она расплавляется и тем больше допускается ток включения.
Таблица 3
Токи включения на короткое замыкание, допускаемые выключателями нагрузки


Напряжение,  кВ

Тип

Ток включения (расчетное действующее значение тока короткого замыкания), о

6

ВН-16 с ПК 6/30. 6/75; 6/150

20000

ВН-16 без ПК

5000

ВН-16 с ПК 10/30; 10/50

9000

10

ВН-16 с ПК 10/100

6600



ВН-16 без ПК

5000

Как видно из табл. 3, токи включения на короткое замыкание выключателя нагрузки невелики и удовлетворяют требования сетей малой мощности, в которых они преимущественно и применяются, а токи ВН-16, устанавливаемые без ПК, недостаточны. Это существенно ограничивает область применения выключателей нагрузки типа ВНП-16 (17). Новый выключатель нагрузки типа BH-II(T) имеет значительно больший ток динамической устойчивости 70 кА. Это позволяет применять его на вводах к цеховым трансформаторам при токах короткого замыкания в сети, соответствующих параметрам выключателей ВМП на 350 и 500 МВА.
В соответствии с ПУЭ выключатели нагрузки в сочетании с предохранителями типа ПК применяются для трансформаторов мощностью до 1 000—1 600 (1 800) кВА, батарей статических конденсаторов до 400 квар и электродвигателей 3—6  кВ мощностью до 600—1 500 кет в тех случаях, когда их параметры достаточны по номинальному режиму и режиму короткого замыкания и обеспечивают надежную защиту соответствующих элементов данной электроустановки и правильную ликвидацию нарушений нормального режима работы системы электроснабжения. При этом упрощаются и удешевляются распределительные устройства напряжением 3 -10  кВ малой и средней мощности.
Рекомендуется схема включения выключателя нагрузки ВН и предохранителей ПК, приведенная на рис. 6. На этой схеме предохранитель установлен перед выключателем нагрузки, считая по направлению тока. Основное преимущество этой схемы заключается в том, что если при отключении выключателя нагрузки возникнут какие-либо неполадки, например затяжка дуги вследствие износа вкладышей или неисправности дугогасительной камеры или же при случайном превышении отключаемого тока сверх величин, указанных в табл. 2, то расположенные выше предохранители мгновенно отключат данную линию и возникшая авария ограничится только пределами данной камеры и не распространится на все распределительное устройство. Кроме того, такая установка предохранителей дает возможность безопасного осмотра и ревизии выключателя нагрузки при вынутых предохранителях и вдвинутом временном защитном щите (см. рис. 23,6). Таким образом, кроме своего основного назначения, предохранитель в данном случае играет роль разъединителя.
Рекомендуемая схема включения выключателя нагрузки, кроме описанных преимуществ, дает также возможность выбора выключателя нагрузки по сниженным значениям тока короткого замыкания, пропускаемым токоограничивающим предохранителем, так как в § 1-4-13 ПУЭ сказано: «Элементы цепей, защищенных плавкими предохранителями с токоограничивающим действием, следует проверять на динамическую устойчивость по наибольшему мгновенному значению тока короткого замыкания, пропускаемого предохранителем». Однако при выборе по отключающей способности самих предохранителей за расчетный отключаемый ток нужно принимать действующее значение начального периодического тока короткого замыкания в данной цепи, т. е. без учета токоограничивающей способности предохранителя.

Рис. 6. Рекомендуемая схема включения выключателя нагрузки.
Входящие в комплект выключателя нагрузки ВНП предохранители ПК обеспечивают только защиту от сверхтоков и недостаточно чувствительны к перегрузкам. Поэтому для защиты при ненормальных режимах и повреждениях, не сопровождающихся сверхтоками, достаточными для быстрого и надежного срабатывания предохранителя, применяется соответствующая релейная защита: газовая защита трансформаторов, защита от перегрузок и от замыкания на землю в сети выше 1 000 в и в магистрали до 1 000 в при схеме блока «трансформатор — магистраль» и др. [Л. 2].

Как сбросить автоматический выключатель

Когда срабатывает автоматический выключатель и питание отключается в цепи в вашем доме, знаете ли вы, как его сбросить? Каждая цепь в доме защищена автоматическим выключателем, который расположен внутри главной служебной панели дома или дополнительной панели (коробки выключателя). Назначение автоматического выключателя — отключиться или выключиться при заданной силе тока нагрузки. Например, если автоматический выключатель рассчитан на 20 ампер, он был спроектирован и испытан так, чтобы пропускать через него ток до 20 ампер включительно, но не более того.Как только этот предел будет достигнут, автоматический выключатель сработает, размыкая цепь и отключая питание.

Как определить, сработал ли выключатель

Есть несколько способов подтвердить срабатывание автоматического выключателя. Откройте дверь сервисной панели и посмотрите на переключатели — маленькие черные язычки или коричневую ручку — на выключателях. (Большинство производителей создают переключатели черного цвета; однако у одного крупного производителя переключатели есть коричневые переключатели, а у одной из более новых компаний-производителей есть белые язычки на ручке.) Большинство переключателей будут направлены к центру панели. Это означает, что они находятся в положении ВКЛ. Если переключатель направлен в сторону от центра панели, он находится в положении ВЫКЛ. Если он находится между ними, выключатель сработал. Иногда вам нужно присмотреться, потому что положение срабатывания не сильно отличается от положения ON.

Кроме того, у некоторых выключателей есть маленькое индикаторное окошко, которое сообщает вам, когда выключатель сработал. Если окно горит зеленым или черным, выключатель включен.Если он показывает красный цвет или, возможно, находится на полпути между зеленым / черным и красным, выключатель сработал.

Смотреть сейчас: как безопасно восстановить сработавший автоматический выключатель

Как сбросить выключатель

Большинство выключателей одинаковы в том, что вы должны выключить их, прежде чем включать их снова. Одна марка переходит в выключенное положение, и сброс не требуется, но большинство из них необходимо сбросить, полностью выключив, а затем снова включив. Для этого переведите тумблер сработавшего выключателя к внешней стороне панели в положение ВЫКЛ.Затем переверните его обратно к центру панели в положение ВКЛ. Если выключатель сразу же снова сработает, не пытайтесь снова его сбросить. Очевидно, проблема в цепи. Переведите выключатель в положение ВЫКЛЮЧЕНО и исследуйте проблему и, возможно, вызовите электрика. Если выключатель остается включенным и все в порядке, все же рекомендуется определить, что именно отключило выключатель. Всегда закрывайте дверцу панели перед тем, как покинуть зону.

Расследование сработавшего выключателя

Часто причина срабатывания выключателя очевидна.Если вы использовали бытовой прибор или инструмент, например пылесос, обогреватель или электроинструмент, в то время, когда отключилось электричество, прибор, вероятно, перегрузил цепь. В этом случае попробуйте подключиться к другой розетке, желательно над кухонной стойкой или в гараже; это схемы на 20 А, а не схемы на 15 А, которые вы найдете в спальнях, гостиных, коридорах и т. д. Другой распространенной причиной является неисправное устройство или проводка. Если вы подключили электроприбор, инструмент, лампу или другое устройство, и выключатель сразу сработал; возможно короткое замыкание в устройстве или шнуре.Тогда, конечно же, пора заменить устройство или шнур.

Если прерыватель склонен к срабатыванию и нет очевидной причины, это может указывать на проблему в проводке цепи. Выключите и отсоедините все в цепи, затем сбросьте прерыватель. Если он сработает, выключите прерыватель и вызовите электрика. Вероятно, где-то в электрической проводке произошло короткое замыкание, и это может быть очень опасно. Многие домашние пожары были вызваны не чем иным, как ослабленным проводом в приспособлении или розетке, либо повреждением изоляции провода.

Почему срабатывает мой автоматический выключатель? 3 Возможные решения

Фото: istockphoto.com

В: Каждые несколько часов — иногда минут! — в моей гостиной и на одной стороне кухни пропадает электричество. Лампы не загораются; Я не могу готовить тосты и смотреть телевизор. Я проверю панель выключателя и, конечно же, выключатель сработал … снова. Я переворачиваю его, и все хорошо, пока это не повторится снова! Меня беспокоит проводка в моем доме. Стоит ли мне вызвать электрика или есть простое решение, которое я могу сделать в первую очередь?

A: Хотя повторное включение сработавшего выключателя вызывает разочарование, имейте в виду, что автоматический выключатель является важным механизмом безопасности.Предназначенный для отключения электрического тока, когда что-то пойдет не так, это один из лучших способов защиты вашего дома от электрического пожара. В конечном итоге вам, возможно, придется вызвать электрика, чтобы разобраться с любыми причинами срабатывания автоматического выключателя — с электрическим током не стоит связываться, — но небольшое расследование поможет вам понять, легко ли это исправить.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Сначала давайте рассмотрим основы, которые помогут вам понять, что может происходить. Электроэнергия от вашей местной коммунальной компании проходит по кабелю непосредственно к вашей панели выключателя (сервисной панели). Оттуда электричество проходит через отдельные цепи (цепь — это петля проводки, которая начинается и заканчивается на панели выключателя). Каждый выключатель, который вы видите на панели, имеет переключатель ВКЛ / ВЫКЛ и управляет отдельной электрической цепью в вашем доме. Когда выключатель срабатывает, его переключатель автоматически переключается в положение «ВЫКЛ.», И его необходимо вручную снова включить, чтобы электричество снова прошло через цепь.

Фото: istockphoto.com

Тест на перегрузку цепи.

Цепь перегружается, когда по проводам протекает больше электрического тока, чем они могут выдержать, что приводит к их перегреву и срабатыванию автоматического выключателя. Вы упоминаете, что при срабатывании выключателя в гостиной и на кухне отключается электричество. Это указывает на то, что одна цепь питает несколько розеток и переключателей, что, вероятно, является слишком большой нагрузкой для цепи. Такая конфигурация проводки обычно встречается в домах, которым больше 40 лет, до того, как мы использовали множество электроприборов и гаджетов (телевизоры с большим экраном, ПК, обогреватели и мощные кухонные приборы).

Для проверки на перегрузку цепи в следующий раз, когда выключатель отключится, подойдите к электрической панели, выключите все переключатели в пострадавшей зоне и отключите все приборы, лампы и другие устройства. Включите выключатель, а затем включите переключатели и подключите / включите устройства по одному. Подождите несколько минут, чтобы проверить, останется ли цепь включенной. Каждый раз, когда вы включаете свет или включаете электроприбор, вы будете получать больше электричества по проводам. Если выключатель сработает до того, как вы включите все приборы, повторите эксперимент, на этот раз включив приборы в другом порядке.Возможно, вам придется повторить этот процесс несколько раз, чтобы получить хорошее представление о том, сколько приборов вы можете использовать одновременно, прежде чем перегрузить цепь.

Перегрузка цепи является одной из наиболее частых причин срабатывания автоматических выключателей, и вы можете предотвратить это, включив в эту цепь меньшее количество устройств одновременно. Однако лучшее долгосрочное решение — попросить электрика обновить проводку в вашем доме, чтобы добавить дополнительные цепи. В вашей ситуации наличие отдельного контура для обработки той части кухни, которая сейчас находится в контуре вашей гостиной, позволит вам использовать кухонную технику (миксер, хлебопечку, тостер), не опасаясь перегрузки контура гостиной.

Найдите короткое замыкание.

«Короткое замыкание» означает, что два провода, которые не должны соприкасаться друг с другом, случайно соприкасаются. Короткое замыкание может произойти в розетке, выключателе или внутри прибора, если провода ослаблены или повреждены мышами или домашними животными, пережевывающими их. Когда происходит короткое замыкание, это вызывает внезапный выброс электричества в проводах, и срабатывает автоматический выключатель.

Чтобы узнать, есть ли в устройстве короткое замыкание, выполните тест, аналогичный тому, который вы проводили для перегруженной цепи.Когда вы подключаете или включаете прибор с коротким замыканием в проводке, он немедленно отключает цепь независимо от того, работает ли что-нибудь еще. Если вы заметили, что использование определенного прибора, например, вашего пылесоса, приводит к срабатыванию выключателя при каждом его включении, попробуйте подключить его к розетке в другой комнате. Если выключатель в этой комнате срабатывает, в приборе произошло короткое замыкание. Не используйте прибор снова, пока его не почините, иначе вы рискуете получить электрошок.

Поскольку короткое замыкание также может произойти в настенном выключателе или розетке, если прерыватель срабатывает каждый раз, когда вы включаете определенный выключатель света или подключаете что-либо к определенной розетке, это указывает на местоположение короткого замыкания.Короткое замыкание в домашней электропроводке должен проверять и устранять квалифицированный электрик; прекратите использование переключателя или вилки, пока профессионал не решит проблему.

Фото: istockphoto.com

Позвоните профессионалу, чтобы определить, является ли замыкание на землю причиной срабатывания автоматического выключателя.

В мире электропроводки каждый раз, когда возникает аномальный скачок напряжения, это называется «неисправностью» или «током неисправности». Кроме того, у электричества есть интересный способ поиска пути наименьшего сопротивления к земле.Бенджамин Франклин обнаружил это, когда запустил воздушного змея во время грозы!

Замыкание на землю, также называемое «замыканием на землю», происходит, когда электричество, проходящее через домашнюю проводку, отклоняется от предполагаемого пути (петли проводки) и проходит к земле другим путем. Замыкание на землю может произойти, если вода из капающей трубы, протекающего окна или другого источника влаги попадет в розетку или распределительную коробку. Вода является отличным проводником электричества, и если она соприкасается с проводными соединениями или поврежденными проводами, электричество может выпрыгнуть из петли проводки и пойти по водному следу.Это вызывает скачок напряжения, и автоматический выключатель срабатывает.

Современные строительные нормы и правила предусматривают включение заземляющих проводов, которые безопасно переносят электрический ток на землю. Наибольшая опасность от замыкания на землю возникает, когда на пути электричества становится человек, который пытается найти путь к земле, что может привести к поражению электрическим током. Раньше это было более распространенным явлением до изобретения розеток прерывателей цепи замыкания на землю (GFCI), которые теперь требуются на кухнях и ванных комнатах.Когда GFCI обнаруживает замыкание на землю, он отключает электрический ток в течение доли секунды.

Если проблема заключается в замыкании на землю, необходимо выявить и устранить причину утечки воды, а также заменить любую поврежденную проводку. В помещениях, где обычно используется вода, если выходы GFCI отсутствуют, будьте умны и безопасны, установив их.

СВЯЗАННЫЕ С: Эти советы по электробезопасности могут спасти вашу жизнь

Попросите электрика определить других возможных виновников.

Возможно, что автоматический выключатель в панели выключателя не соответствует количеству электричества, проходящего через петлю проводки. Или фактическая проводка, идущая к розеткам, может не соответствовать электрическим нормам, а это означает, что она не может проводить электричество без нагрева и отключения выключателя. Эти и все другие типы проблем с домашней проводкой — помимо тех, которые описаны в разделах выше — должны проверяться и устраняться лицензированным электриком. По данным Международного фонда электробезопасности (ESFI), каждый год «тысячи людей в Соединенных Штатах получают тяжелые травмы и получают удары током в результате электрических пожаров, несчастных случаев или поражения электрическим током в их собственных домах.«Если у вас нет опыта в домашней электропроводке, то стоит 150–200 долларов, если электрик приедет и осмотрит вас.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Схема выключателя — отличный инструмент (при правильном использовании)

В какой-то момент вашей жизни вам почти наверняка приходилось включать автоматический выключатель в своем доме или квартире. По сути, автоматический выключатель, автоматический выключатель защищает электрическую цепь и размыкается во время скачков напряжения, физически предотвращая продолжение электрического тока и вызывая серьезные повреждения.

В программном обеспечении схема автоматического выключателя следует тому же подходу, и я настоятельно рекомендую вам ознакомиться с описанием Мартина Фаулера для подробного объяснения. Разработчики могут использовать автоматический выключатель, чтобы предотвратить перегрузку зависимости ресурса (обычно нисходящей службы HTTP или базы данных). Цепь отключается автоматически на основе настроенных параметров, таких как повышенное время отклика, таймауты или другие ошибки, а затем автоматически закрывается (опять же, на основе таких конфигураций, как прошедшее время или какой-либо другой триггер), в идеале после восстановления зависимости.В некоторых случаях этот шаблон автоматического выключателя может помочь вам сократить общее время простоя, если вы позволите зависимостям восстанавливаться самостоятельно, прежде чем вы начнете работать над ними.

В этом посте я изложу несколько соображений, которые помогут вам решить, когда уместно — или нет — использовать этот шаблон.

Автоматические выключатели требуют тщательной настройки

Автоматические выключатели

— это пример программных методов самовосстановления, которые отлично подходят для создания отказоустойчивых систем. Их также сложно сделать правильно, поэтому мы не должны использовать их бездумно.

Шаблон чрезвычайно заманчив: он может предотвратить грохочущие стада, «смертельные спирали ошибок OutofMemory» и всевозможные проблемы, возникающие из-за временно перегруженных систем. И использование этого шаблона кажется достаточно простым: просто вставьте библиотеку автоматического выключателя перед вызовами API и будьте готовы к программному обеспечению самовосстановления. Таким обещаниям трудно устоять.

Однако я утверждаю, что реализация схемы выключателя требует тщательной настройки:

  • Вы должны настроить порог (частота ошибок или пропускная способность), при котором цепь размыкается.
  • Вы должны настроить время, в течение которого цепь остается разомкнутой, и, возможно, настроить другие триггеры, которые позволяют цепи замыкаться.
  • Вам необходимо настроить эти параметры как минимум для каждой среды и для каждой конечной точки, а в некоторых случаях, возможно, даже для каждого запроса, если запросы к одной и той же конечной точке не все равны.

Но самое важное — эти настройки необходимо поддерживать по мере развития службы и базовых зависимостей. Чтобы быть более прямым: упреждающая настройка автоматических выключателей имеет решающее значение.

Плохо настроенный автоматический выключатель — проблема

Вот четыре проблемы, с которыми вы можете столкнуться, если не будете регулярно правильно настраивать автоматический выключатель. (В некоторых случаях вы можете увидеть это, даже если вы настроили автоматический выключатель ):

  1. Пропускная способность вашей службы меньше, чем должна быть.
  2. Вы увеличиваете время простоя на период времени, когда цепь разомкнута, даже если базовый ресурс восстановлен.
  3. Вы создаете эпизодические шаблоны запросов, которые могут сбивать с толку владельцев последующих сервисов.
  4. Вы получаете сообщение об ошибках, которых не было бы, если бы не было автоматического выключателя.

То есть наивное применение автоматического выключателя может легко вызвать больше проблем, чем решить.

Три вопроса, которые следует задать перед развертыванием схемы выключателя

Чтобы никто не обвинял меня в резкой критике, позвольте мне прояснить, что я думаю, что автоматические выключатели могут быть весьма полезными, если их использовать стратегически. Вместо того, чтобы обильно разбрызгивать автоматические выключатели на все вызовы API, рассмотрите следующие вопросы:

  1. Сможет ли автоматический выключатель улучшить качество обслуживания?
    • Может ли зависимость, расположенная ниже по течению вашей службы, стать перегруженной — если нет, то, вероятно, она вам не понадобится.
    • Что произойдет с зависимостью, если она будет перегружена? Поможет ли сокращение количества запросов восстановиться?
    • Можете ли вы определить эвристику, когда ваш автоматический выключатель должен размыкаться и замыкаться? Должен ли он закрываться на основе прошедшего времени или какого-либо другого триггера?
    • Есть ли у вас ошибки, которые сильно коррелированы — иными словами, если вы видите одну, вы, вероятно, увидите много одинаковых — и не лучше ли в этом сценарии быстро потерпеть неудачу?
  2. Можете ли вы задействовать автоматический выключатель?
    • Есть ли у вас способ точно измерить, с какой нагрузкой ваша подчиненная зависимость может и не может справиться? Вы можете настроить свой автоматический выключатель? Вы знаете, как работают «ручки»?
    • Какой контроль вам нужен, чтобы убедиться, что ваш автоматический выключатель работает должным образом?
    • Можете ли вы отключить автоматический выключатель в аварийной ситуации, если он перестанет работать должным образом?
  3. Можете ли вы позволить себе расходы на обслуживание автоматического выключателя?
    • Потратите ли вы время, чтобы повторно измерить предел вашей зависимости в рамках вашего обычного процесса планирования мощности, а затем соответствующим образом настроить свой автоматический выключатель?

В конце концов, автоматический выключатель вполне может быть правильным выбором для вашего обслуживания и ваших клиентов, но не спешите с этим выводом, не проанализировав преимущества и затраты.

И, наконец, если у вас также возникли проблемы с отключением автоматического выключателя в реальном мире, вот профессиональный совет: прекратите объединять весь свой парк майнинга криптовалюты в одну цепь.

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов




Автоматический выключатель — KrakenD API Gateway

Автоматический выключатель — KrakenD API Gateway

Фреймворк KrakenD присоединяется к Linux Foundation.Читать далее.

Чтобы KrakenD оставался отзывчивым и отказоустойчивым, мы добавили промежуточное ПО Circuit Breaker на нескольких точках конвейера обработки. Благодаря этому компоненту, когда KrakenD требует большей пропускной способности, чем ваш фактический стек API может обеспечить должным образом, механизм прерывателя цепи обнаружит сбои и предотвратит нагрузку на ваши серверы, не отправляя запросы, которые могут потерпеть неудачу.Это также полезно для решения сетевых и других проблем со связью, предотвращая отказ слишком большого количества запросов из-за тайм-аутов и т. Д.

Автоматический выключатель — это простой конечный автомат в середине запроса и ответа, который отслеживает все ваши внутренние сбои. Когда они достигнут настроенного порога, автоматический выключатель предотвратит отправку большего количества трафика на пострадавший сервер.

Автоматический выключатель — это средство защиты вашего стека, позволяющее избежать каскадных отказов.

Конфигурация выключателя

Автоматический выключатель доступен по умолчанию в KrakenD благодаря промежуточному программному обеспечению автоматического выключателя. Как и для всех дополнительных промежуточных программ, вам необходимо установить его значения в собственном пространстве имен github.com/devopsfaith/krakend-circuitbreaker/gobreaker внутри ключа extra_config .

Следующая конфигурация является примером того, как добавить к бэкэнду возможности автоматического выключателя:

  {
    "конечные точки": [
    {
        "конечная точка": "/ myendpoint",
        "метод": "ПОЛУЧИТЬ",
        "backend": [
        {
            "хозяин": [
                "http: // 127.0.0.1: 8080 "
            ],
            "url_pattern": "/ mybackend-endpoint",
            "extra_config": {
                "github.com/devopsfaith/krakend-circuitbreaker/gobreaker": {
                    «интервал»: 60,
                    «таймаут»: 10,
                    "maxErrors": 1,
                    "name": "cb-myendpoint-1",
                    "logStatusChange": истина
                }
            }
        }
        ]
    }
    ]
}

Атрибуты, доступные для конфигурации:

  • интервал : ( целое число ) Временное окно, в котором подсчитываются ошибки, в секундах.
  • timeout : ( integer ) Как долго автоматический выключатель будет ждать перед повторной проверкой работоспособности серверной части.
  • maxErrors : ( integer ) Последовательное количество ошибок в интервале окна , чтобы считать серверную часть неисправной.
  • имя : ( строка ) Понятное имя для идентификации активности этого автоматического выключателя в журналах.
  • logStatusChange : ( boolean ) Регистрировать ли изменения состояния этого автоматического выключателя или нет.

Как это работает

Автоматический выключатель сохраняет состояние подключений к вашему бэкэнду (-ам) по серии запросов. и когда он видит больше, чем сконфигурированное количество последовательных отказов ( maxErrors ) в заданном временном интервале ( интервал ) он останавливает все взаимодействие с серверной частью на следующие N секунд (тайм-аут ). После ожидания этого временного окна система позволит одному подключению снова испытать систему: в случае сбоя она будет ждать еще N секунд, а в случае успеха она вернется в нормальное состояние, и система будет считаться исправной. .

Автоматический выключатель работает с тремя различными внутренними состояниями, и проще всего представить это как в электрической цепи:

Автоматический выключатель
  • ЗАКРЫТО : Это нормальное состояние. Когда цепь замкнута, электричество течет бесперебойно, и подключение к бэкэнду разрешено.
  • ОТКРЫТО : Подключение к серверной части запрещено, когда цепь разомкнута.
  • HALF-OPEN : Когда система обнаруживает повторяющиеся проблемы, разрешается только соединение, необходимое для проверки серверной части.

И вот так меняются состояния:

Автоматический выключатель переходов
  • ЗАКРЫТО : В исходном состоянии система исправна и отправляет соединения на серверную часть.
  • OPEN : при превышении последовательного числа поддерживаемых ошибок от бэкэнда ( maxErrors ) система переходит на OPEN , и никакие дальнейшие подключения к бэкэнду не отправляются.Система останется в состоянии ОТКРЫТО в течение N секунд (тайм-аут ).
  • HALF-OPEN : По истечении тайм-аута он переходит в это состояние и позволяет пройти одному соединению. Если соединение установлено успешно, состояние меняется на ЗАКРЫТО , и серверная часть снова считается работоспособной. Но если это не удается, он переключается обратно на OPEN для другого тайм-аута.
Нерешенные проблемы?

Документация — это лишь часть помощи, которую вы можете получить! Если вы ищете поддержку с открытым исходным кодом или корпоративную поддержку, ознакомьтесь с дополнительными каналами поддержки, которые могут вам помочь.

Мы используем файлы cookie, чтобы понять, как вы используете наш сайт, и улучшить ваше общее впечатление. Продолжая использовать наш сайт, вы принимаете нашу Политику конфиденциальности. Больше информации Принимать

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики и маркетинга. Хотите узнать больше?

Политика конфиденциальности

Последние достижения в технологиях тестирования автоматических выключателей

Понимание диагностического тестирования высоковольтных выключателей имеет важное значение.Ценная информация может быть извлечена при выполнении диагностических тестов высоковольтных автоматических выключателей. С точки зрения технического обслуживания эти диагностические тесты предоставляют важную информацию о состоянии высоковольтных автоматических выключателей.

Стандартные полевые испытания, широко применяемые сегодня при диагностике высоковольтных выключателей, включают:

  • Время и ход
  • Контактное сопротивление (статическое и динамическое)
  • Сигнатуры тока катушки и двигателя
  • Минимальный подбор

Технология автоматического выключателя различается в зависимости от области применения.Кроме того, предпочтительная технология зависит от географического региона, в котором она применяется. В качестве примера можно привести автоматические выключатели с заполненным элегазом SF6 и масляные автоматические выключатели в основном в Северной Америке в высоковольтных приложениях, в то время как остальной мир предпочитает технологию автоматических выключателей с живым резервуаром.

В целом автоматические выключатели, независимо от типа и технологии, разработаны с учетом следующих трех функций:

  1. Постоянный ток между требуемыми секциями электроэнергетической системы
  2. Прерывание прохождения тока при аномальных событиях и условиях энергосистемы, таких как неисправности
  3. Перенести ток нагрузки при нормальных условиях энергосистемы с минимальными потерями

Эти три функции должны выполняться как в нормальных, так и в ненормальных (неисправных) условиях и должны выполняться в соответствии со строгими техническими характеристиками.

Автоматические выключатели различаются по подсистемам:

  • Система изоляции
  • Метод гашения дуги
  • Механизм
  • Контактная техника
  • Схемы цепей управления

Эти подсистемы необходимо анализировать как отдельно, так и как полную электромеханическую систему.

Время и ход
Измерения времени и хода выключателя включают три этапа:

  1. Выполнить динамическое измерение времени и хода
  2. Расчет рабочих характеристик
  3. Сравните результаты с рекомендациями производителя или заданными пользователем пределами

В таблице 4 представлены основные тесты и расчеты, используемые для измерения времени и диагностики автоматического выключателя.


Контактное сопротивление (статическое и динамическое)
Контактное сопротивление может быть сложной задачей. Контактные узлы могут состоять как из основных, так и из дугогасительных контактных компонентов. Чтобы увидеть компоненты основного и дугового контакта, сопротивление контакта анализируется как статически, так и динамически, соответственно.

Измерение статического контакта должно выполняться на каждой фазе с использованием источника постоянного тока. Типичные измерения менее 100 мкОм; однако для определения фактического ожидаемого значения следует использовать литературу производителя.Опыт показывает, что при рассмотрении всех типов выключателей диапазон измерений составляет от 10 мкОм _ до 150 мкОм _ в зависимости от типа, при этом низковольтные вакуумные выключатели связаны с очень низкими измерениями, а выключатели с элегазовым замкнутым резервуаром более высокого напряжения обеспечивают более высокие измерения. Для этого теста рекомендуется подавать не менее 100 А постоянного тока. Также следует отметить, что, если выключатель оборудован трансформаторами тока, может потребоваться несколько секунд для устранения противодействующих эффектов. Следует принять меры, чтобы подаваемый высокий первичный ток не повлиял на цепи защиты.

Измерение динамического сопротивления — это диагностический инструмент для оценки состояния дугогасительных контактов в прерывателях типа SF6 с соплом. Измеряя ток, напряжение и смещение, связанные с контактным узлом, можно определить уровень износа и целостность дугового контакта. Это измерение, как и измерение статического контактного сопротивления, для успешного выполнения требует подачи большого тока. Обычной практикой является использование постоянного тока не менее 100 А.

Сигнатуры тока катушки и двигателя
Сигнатуры командных катушек — анализируя сигнатуры управляющих катушек, можно извлечь информацию о смазке, характеристиках электрических катушек и работе защелки.Проблемы со смазкой легче всего выявить в этом сценарии. Когда якорь команды перемещается, генерируется ожидаемая сигнатура командной катушки.

Сигнатуры тока двигателя — поведение тока двигателя показывает вам необходимую мощность и то, как она потребляется двигателем. Необычные уровни тока и синхронизация двигателя указывают на потенциальную электрическую неисправность двигателя.

Минимальный прием
Измерение минимального срабатывания выполняется для определения минимального напряжения управляющей катушки (отключения или включения), необходимого для срабатывания автоматического выключателя.Это минимальная энергия, необходимая катушке управления для освобождения «защелки». Защелка может быть либо механическим механизмом разблокировки, либо величиной, используемой для управления пневматической или гидравлической системой.

Этот тест проводится для каждой управляющей катушки автоматического выключателя. Следует по-разному рассматривать автоматические выключатели с «групповой» работой, а не с независимыми полюсными выключателями (IPO). Тест необходимо провести для всех командных катушек независимо. Для выключателя IPO может потребоваться еще несколько тестов для включения всех командных катушек.


Оптимизированный набор инструментов
Современные диагностические тестовые инструменты должны быть больше, чем просто системами сбора данных. Набор инструментов автоматического выключателя должен включать не только возможности измерения, но и усовершенствованный источник питания. Этот источник питания необходим для обеспечения контактного сопротивления и минимального срабатывания. Более того, наличие этого источника питания также будет обеспечивать питание цепей управления, катушек и двигателей, когда подстанция недоступна.

Набор инструментов диагностического выключателя должен обеспечивать три функции:

  • Анализатор времени и хода
  • Измеритель мкОм (контактное сопротивление)
  • Расширенный блок питания

Таким образом, функции предоставят возможность для выполнения следующих тестов:

  • Время и ход
  • Контактное сопротивление (статическое и динамическое)
  • Сигнатуры тока катушки и двигателя
  • Минимальный подборщик

Об авторе

Чарльз Свитсер получил B.С. в области электротехники в 1992 г. и М.С. В 1996 году получил степень по электротехнике в Университете штата Мэн. В 2009 году он присоединился к компании OMICRON electronics Corp USA, где в настоящее время занимает должность менеджера по инженерным услугам PRIM в Северной Америке. До прихода в OMICRON он 13 лет проработал в сфере диагностики и консультирования электрических устройств. Он опубликовал несколько технических статей для IEEE и других отраслевых форумов. В качестве члена IEEE Power & Energy Society (PES) в течение 15 лет он активно участвует в Комитете трансформаторов IEEE, где он занимал должность председателя рабочей группы FRA PC57.149 до публикации в марте 2013 года. Он также является членом нескольких других рабочих групп и подкомитетов. Дополнительные интересы включают оценку состояния силовых аппаратов и частичных разрядов.

Справочник по домашней панели автоматического выключателя

Краткое описание

Автоматический выключатель в вашем доме выполняет две жизненно важные функции. Во-первых, он распределяет электроэнергию, поступающую в ваш дом, по цепям, которые обеспечивают электричеством везде, где вам это нужно. Затем он защищает эти цепи от перегрузок с помощью автоматических выключателей, которые прерывают поток в случае опасности.В этой статье мы рассмотрим, что делают панели автоматических выключателей, а также когда и почему вы можете захотеть их заменить или модернизировать.

Содержание

РУКОВОДСТВО ПО ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ ВАШЕГО ДОМА

Одна из самых важных частей электрической системы вашего дома — та, о которой вы, вероятно, не часто задумываетесь. Эта часть — панель выключателя, также известная как коробка выключателя или электрическая сервисная панель. Это очень важно, потому что все электричество, которое использует ваш дом, проходит через это ненавязчивое оборудование.Правильно настроенный, вы, вероятно, мало о нем задумаетесь. Но если он не подходит для работы, вы можете найти его недостатки очень неудобными или даже обнаружить, что безопасность вашего дома поставлена ​​под угрозу.

В этой статье мы рассмотрим, что такое панель выключателя, как она работает и многое другое. И мы рассмотрим некоторые из причин, по которым вы можете захотеть, чтобы ваша панель выключателя была проверена квалифицированными электриками или, возможно, даже заменила или модернизировала панель. Начнем с изучения основ панели выключателей.

ЧТО ТАКОЕ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ?

Панель выключателя — это соединение между электросетью за пределами вашего дома и проводкой внутри. Это центральный распределительный пункт, который обеспечивает необходимое питание всех электрических розеток, приборов, освещения, отопления и прочего. Электропитание поступает в панель выключателя извне через так называемое аварийное отключение, либо от подземных линий электропередач, либо от опор. Оттуда панель выключателя разделяет питание на ответвленные цепи, которые питают ваш дом.

Термин «панель выключателя» происходит от автоматических выключателей, которые контролируют питание каждой из ответвленных цепей, выходящих из панели. Автоматические выключатели выполняют важную функцию безопасности, отключая питание ответвленных цепей при обнаружении перегрузки. Вот почему вы могли столкнуться с срабатыванием прерывателя цепи (отключением), когда вы подключили слишком много приборов на кухне.

Если вы достаточно стары или живете в гораздо более старом доме, возможно, вам знакома его более старая версия — блок предохранителей.Предохранители выполняли ту же функцию для защиты ваших ответвленных цепей от перегрузок, но перегоревший предохранитель необходимо заменить, чтобы восстановить питание цепи, а автоматический выключатель можно сбросить, просто нажав выключатель.

Самый важный параметр, который следует учитывать при работе с панелью выключателя, — это допустимая сила тока. Сила тока или амперы — это мера количества потребляемой электроэнергии. По мере того, как дома становились больше и в них использовалось больше электроприборов, увеличивалась сила тока панелей выключателей дома.Панели автоматических выключателей на 200 ампер сейчас широко распространены, но вы можете найти панели выключателей или коробки предохранителей с номиналом всего 60 ампер в домах, построенных до середины 1960-х годов.

ГДЕ НАЙТИ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ?

Если вам никогда не приходилось использовать панель выключателя, вы можете задаться вопросом, где она находится. Есть несколько распространенных локаций.

  • Гараж — это обычное место, обычно размещаемое у внешней стены, где энергия подается через линию обслуживания.
  • Если вы закопали линию электропередачи, обычно можно найти выключатель в подвале .
  • Другими местами, которые не так распространены для односемейных домов, но которые могут быть более вероятными в таунхаусе или дуплексе, являются коридоры нижнего уровня , кухонная кладовая или кладовая .
  • Менее распространенное место, которое вы можете найти в некоторых старых домах, находится на внешней стене .

ПОСМОТРИМ ВНУТРИ ВАШЕЙ ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ

Откройте дверцу панели выключателя и давайте совершим экскурсию.

Главный выключатель цепи

Вы заметите единственный выключатель в верхней части панели. Это главный выключатель. Установите значение OFF, и вы отключите все электричество в своем доме.

Автоматические выключатели

Первое, что вы, вероятно, заметите, открыв дверцу панели выключателя, — это два ряда пронумерованных выключателей. Это ваши автоматические выключатели, каждый из которых управляет одной цепью в вашем доме. Выключатели обычно устанавливаются в положение ВКЛ, что позволяет мощности течь по цепи.Если переключатель установлен в положение «ВЫКЛ», мощность в цепь не попадет.

На внутренней стороне дверной панели будет бумажная карточка с информацией, соответствующей номерам. Например, на карточке может быть написано «1 — Торговые точки на кухне». Переведите соответствующий переключатель из положения ВКЛ в положение ВЫКЛ, и вы отключите электричество от розеток на кухне. К сожалению, карточка нередко бывает плохо написана или трудночитаема! Стоит уделить время вам и другому человеку, чтобы изучить, что контролируют все переключатели, и убедиться, что карта является точной и разборчивой, чтобы вы знали, как отключить питание цепей, если это необходимо, например, если вы заменяете розетка или настенный выключатель.

Однополюсные и двухполюсные выключатели

В вашей панели выключателей есть два типа автоматических выключателей.

  • Однополюсные выключатели — это одиночные выключатели, обычно рассчитанные на силу тока 15 или 20 ампер. Они распространены в большинстве бытовых цепей на 120 вольт.
  • Двухполюсные выключатели — это двойные выключатели (подключены два выключателя). Они имеют более высокую номинальную силу тока и рассчитаны на 240 вольт. Они будут подключены к таким устройствам, как печи, водонагреватели, кондиционеры, зарядные станции для электромобилей и другие цепи, требующие высокого напряжения.

Дополнительная панель

В некоторых случаях у вас может быть вторая панель выключателя рядом с основным блоком. Обычно это происходит из-за того, что в электрическую систему дома были внесены дополнения и потребовалась дополнительная мощность выключателя. Вспомогательная панель также является обычным явлением, когда в электрической цепи дома есть резервный генератор.

РАЗМЕР ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ

Если вы читаете об обновлениях панелей выключателя и панели выключателя, вы можете увидеть обсуждение рейтинга панели выключателя.Наиболее частые номиналы, которые вы увидите, — это 100 или 200 ампер. Эти рейтинги отражают электрическую емкость панели.

  • Панели выключателя на 100 А подходят только для небольших домов, в которых не используется электричество для отопления или центрального кондиционирования воздуха. С панелью на 100 ампер вы можете обеспечить питание осветительных приборов, розеток и приборов, но не более того.
  • Панели автоматических выключателей на 200 А являются стандартом для большинства новых конструкций и подходят для средних электрических нужд.Если ваш дом очень большой или требует больше электричества, вам может потребоваться перейти на что-то большее.
  • Панели выключателя на 250 А используются для больших домов с большими электрическими потребностями, особенно если электричество используется для отопления дома. Если вы модернизируете электрическую систему своего нынешнего дома, чтобы разместить пристройку, мастерскую или пристройку, для которой требуется дополнительная панель, вам также может потребоваться обновить главную панель до модели на 250 А или больше.

ПРИЗНАЕТ, ЧТО ВАША ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ НЕ СООТВЕТСТВУЕТ ЗАДАЧЕ

Если вы, как и большинство людей, испытали отключение автоматического выключателя. Пора отключить блендер, перезагрузить выключатель и продолжать жить. Это пример того, как ваша панель выключателя выполняет свою работу, и если это всего лишь случайная проблема, вам не о чем беспокоиться. Но бывают и другие случаи, когда это не нормально, и есть другие сигналы о том, что ваша панель выключателя может быть перегружена или не работает должным образом.Давайте посмотрим на некоторые из них.

Частое срабатывание выключателя
Случайное срабатывание автоматического выключателя не должно быть причиной для тревоги. Но если один или несколько автоматических выключателей в вашем доме необходимо регулярно перезагружать, у вас действительно есть проблема. В некоторых случаях это можно легко устранить, заменив неисправный прерыватель на модель с большей силой тока. Но разумно проконсультироваться с электриком, чтобы убедиться, что это подходящий вариант для вас.

У вас все еще есть блок предохранителей
Если ваш дом достаточно старый, и у вас все еще есть блок предохранителей, самое время его заменить.Автоматические выключатели не только безопаснее и проще в использовании, но также это хорошее время, чтобы квалифицированный подрядчик по электрике провел всестороннее обследование вашей электрической системы.

Черные точки или выжженные участки на панели или розетках
Если вы заметили это, немедленно проверьте все. Скорее всего, у вас короткое замыкание или неисправность проводки в распределительной коробке выключателя. Проблемы с электричеством являются основной причиной домашних пожаров, поэтому, пожалуйста, не позволяйте себе стать их жертвой.

Запах гари возле панели
Как обсуждалось выше, это может быть признаком неисправности проводки в панели вашего выключателя. Немедленно проверьте это.

Проводка, которая выглядит расплавленной
Задача автоматических выключателей — гарантировать, что избыточный ток не попадет в электрические цепи в вашем доме. Если проводка перегревается и плавится, автоматические выключатели не работают. Проверь их прямо сейчас.

Шипение или панель горячего выключателя
Электрическая система в надлежащем рабочем состоянии должна работать тихо и без чрезмерного нагрева.Не откладывайте, если заметите эти опасные знаки.

Мерцающий или затемняющий свет
Это признак того, что через панель вашего выключателя проходит неравномерный поток энергии. Это может произойти, если проводка в панели или некоторых отдельных автоматических выключателях находится в плохом состоянии.

Во всех этих случаях первым делом следует обратиться к квалифицированным, хорошо обученным электрикам и попросить их немедленно заняться решением проблемы.

КОГДА ПАНЕЛЬ ВЫКЛЮЧАТЕЛЯ ОБНОВЛЯЕТ ХОРОШУЮ ИДЕЮ?

Помимо проблемы безопасности, вызванной старой или неисправной панелью выключателя, есть несколько веских причин для модернизации панели выключателя.Давайте рассмотрим некоторые из наиболее распространенных.

Ваша текущая панель устарела или не может удовлетворить ваши текущие потребности
Мы уже затрагивали эту проблему ранее. Если в вашем доме все еще есть блок предохранителей или если вы обнаружите, что не можете удовлетворить домашние электрические потребности, вам следует обновить его. В случае блоков предохранителей только возраст является разумной причиной для обновления. Если вы обнаружите, что постоянно перегружаете цепи и используете много удлинителей и удлинителей, ваша система серьезно нуждается в обновлении, начиная с панели выключателя.

Домашний генератор
Добавление домашнего генератора и его безопасное использование потребуют новой проводки и добавления дополнительной панели к существующей панели. Эта дополнительная панель будет отделять энергию, поступающую в ваш дом от генератора от электросети, обеспечивая безопасную работу генератора при необходимости.

Пристройка дома
Вы решили добавить пристройку к своему дому? Поздравляю! Но не забывайте, что наряду с увеличением площади в квадратных футах вы также будете потреблять больше электроэнергии.Обязательно оцените существующую панель выключателя и посмотрите, нужно ли изменить ее размер, чтобы добавить больше электрической мощности или места для дополнительных автоматических выключателей для новой проводки.

Домашний офис
Если вы добавили домашний офис, то, возможно, ваши потребности в электроэнергии значительно увеличились. Это разумная идея — связаться с электриком или подрядчиком по электрике, чтобы узнать, нужно ли вам заменить или улучшить существующую панель.

Люкс для свекрови
Пристройка к дому для свекрови может быть прекрасным решением для нужд вашей семьи.Но если вы планируете добавить в комплект независимую систему отопления и охлаждения с использованием мульти-сплит-системы, вам нужно быть уверенным, что ваша существующая панель выключателя сможет справиться с повышенными потребностями в мощности для нее и любых других электрических дополнений. .

Зарядная станция для электромобилей
Электричество вполне может стать будущим транспорта. Но вам нужно будет зарядить этот новый электромобиль, и самый быстрый способ сделать это дома — использовать зарядное устройство 2-го уровня, использующее схему на 240 вольт.Это может стать большим дополнением к электрической системе вашего дома, особенно если вы начинаете с небольшой панели автоматического выключателя.

ВСЕГДА ИГРАЙТЕ В ЭТО БЕЗОПАСНО

Самостоятельная работа может быть очень приятной. Но разумно знать свои пределы. Если вы решите заменить или обновить панель выключателя, очень внимательно подумайте, можно ли это сделать самостоятельно.

Пожары в бытовой электросети и смертельные случаи — это досадный факт. Если вы не совсем уверены, что знаете, что делаете при установке электрических систем, разумно оставить эту работу специалистам.В Team Enoch все наши технические специалисты хорошо обучены, и мы привыкли браться за проекты различного масштаба, от небольших улучшений жилых домов и ремонта до крупных коммерческих проектов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
