Выключатель света схема подключения: как подключить, схема, как работает

Содержание

Схема подключения выключателя и розетки подробное руководство

С розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира, дачный

домик, гараж или подвал. Умение выполнить схему подключения выключателя и розетки будет актуально всегда и везде, при

любом ремонте, перепланировке и постройке. В этой статье вы найдете подробное руководство, в котором детально рассмотрен данный вопрос. Следуя пошаговым инструкциям приведенным ниже вы без труда сможете самостоятельно выполнить схему подключения выключателя и розетки, научитесь этому сами и сможете научить других. Итак, перейдем от слов к делу. Разберем вопрос с самого начала и до конца. Выполнение монтажа любой электрической схемы всегда начинается с распределительной коробки. Далее монтируются провода, подрозетники, устройства защиты электрической цепи, розетки выключатели и светильники. Пойдем поп порядку.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем  полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника.  Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь.

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Прокладываем провода

Первым делом подведем провод питающий распределительную коробку. В нашем примере мы используем провод марки ВВГнгП, в качестве питающего используется трехжильный провод сечением 2,5 квадрата. Сечение подобрано методом расчета по нагрузке на цепь, данные расчеты вы можете без труда выполнить  своими силами. Здесь, вы найдете подробное описание того как самостоятельно выполнить расчет сечения провода, уверяю вас сложного здесь ничего нет.

С обоих сторон необходимо оставить запас провода на подключение эле

Схема Подключения Светильника С Выключателем

Электромонтажные работы должны проводится только в обесточенной электросети. Но что делать, если этот вопрос подвески люстры возник уже позднее?


Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. Настройки контроллера и пульта, выполняемые в заводских условиях, исключают замену неисправного пульта или контроллера другим аналогичным устройством.


Дек 1, Татьяна Сумо Как соединить выключатель с лампочкой Как подключить лампочку и выключатель? Рекомендуется использовать клеммные колодки.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

В коробке их соединяют с проводами от светильника.

Подключение люстры к двойному выключателю Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Проверку осуществляют пробником или тестером.

Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты.

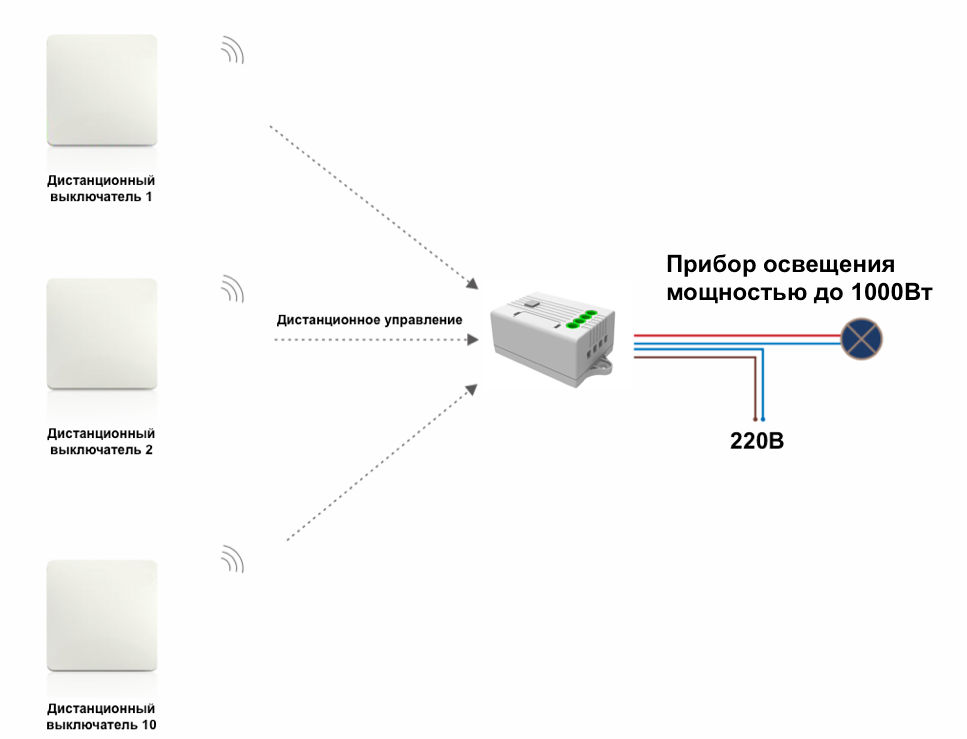

Работают эти устройства на одной частоте и используют уникальные алгоритмы шифрования. Перед дальнейшими работами отключаем питание от всех возможных проводов.

Второй контакт выходящий соединяется с фазовым проводником, идущим от осветительного прибора.

Схема подключения одноклавишного выключателя

Обычный переключатель для одной лампы

Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Удаление изоляции с проводки Для снятия части внешней изоляции кабеля ВВГнг требуется нож.

Клеммные зажимы.

А схема подключения двухклавишного переключателя включает в себя еще один провод. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Понадобятся при устройстве скрытой проводки в штукатурке. Выключатель сенсорный не имеет рычажков — он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Подключения 2-х клавишного выключателя проходного Рис.


Так как они включаются в разрыв цепи питания лампочки.
Схема подключения одноклавишного выключателя

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.


В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.


Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга.
КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ☑ ЭЛЕКТРИКА

Подключение одноклавишного выключателя

Корпус коробки нужно закрыть пластмассовой заглушкой.

К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Читайте также: Периодичность измерения сопротивления контура заземления

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.

Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

Схема выключателя и розетки питания через одну распределительную коробку.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.

Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии.

КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК

Схема подключения выключателя света с индикацией: инструкция

Главная » Схемы » Схема подключения выключателя света с индикацией

Светодиодная индикация, которая располагается на выключателе, позволяет в ночное время найти его в темноте. Если вы уже сделали ремонт и установили обычный выключатель, тогда в этом нет ничего страшного. Схема подключения выключателя света с индикацией поможет все переделать.

Если вы желаете переделать обычный выключатель, тогда вам потребуется прочесть нашу инструкцию. Для светильника, который имеет лампы накаливания, можно будет использовать электросхему на светодиодах. Если у вас установлена светодиодная люстра, тогда вы можете использовать схему на неоновой лампочке. Теперь вам следует изучить простые схемы подключения выключателя с подсветкой. Если вам будет интересно, тогда можете прочесть про схему электропроводки на кухне.

Схема подключения выключателя света с индикацией на неоновой лампе

Схема выключателя с подсветкой на неоновой лампе расположена ниже:

Как видите, на схеме указано, что клавиша будет разрывать основную цепь. Затем ток пройдет через резистор к неоновой лампе, которая загорится. Резистор способен значительно понизить напряжение до того уровня, чтобы индикация будет нормально функционировать. Сам светильник не включится, так как напряжения будет недостаточно.

Этот момент считается важным, так как при включенном свете выключатель будет замыкать цепь. Когда клавиша будет переключена во включенное положение, ток будет протекать по основной цепи. Здесь будет задействован принцип из физики. Ток пойдет только путем наименьшего сопротивления. Схема подключения одноклавишного выключателя с подсветкой считается простой. Использовать ее может даже человек, который не разбирается в электричестве. Двухклавишные модели имеют похожее подключение. Только вместо одного индикатора вам необходимо будет подключить два.

Если вы планируете сделать светодиодную индикацию, тогда этот процесс считается сложным. Увидеть его можно будет на видео ниже.

Схема подключения выключателя света с индикацией на светодиодах

Схема подключения светодиода к одинарному выключателю будет выглядеть следующим образом:

Если вы планируете установить светодиод, тогда вам следует знать, что сопротивление резистора должно быть не менее 100 кОм. Светодиод также следует защитить от пробоя. Сделать это можно с помощью диода. Этот вариант не подойдет, если в вашей люстре установлены светодиодные лампы. Сопротивление в люстре будет высоким, и поэтому ваш светильник будет постоянно мигать. Узнать, почему мигает светодиодная лампа можно в нашей статье.

Это все способы подсоединения индикации к светильнику. Какая схема подключения выключателя с подсветкой лучше решаете только вы.

Читайте также: схема одноклавишного проходного выключателя.

Как подключить выключатель с двумя клавишами: схема подключения

Монтаж двухклавишного выключателя доступен любому человеку, обладающему элементарными знаниями по электробезопасности, навыками работы с инструментами и проявляющему проактивную позицию. Как подключить выключатель с двумя клавишами, насколько это удобно в использовании – это можно посмотреть в нашей статье. Мы предоставим схему и видео-инструкцию.


Определитесь, для каких целей вы хотите использовать двухклавишный выключатель. Его применение в быту может быть разнопланово: как на улице, так и в помещении (в коридорах, на балконах и других местах). Довольно часто практикуется подключение к люстрам в больших комнатах (залах, гостиных) для регулирования интенсивности освещения. Сейчас это довольно часто используется дизайнерами и для других помещений.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.
После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по

Выключатели света | Электропроводка

Если вы ищете в Интернете 2-позиционные переключатели / переключатели и 3-х позиционные швы / переключатели , результаты могут быть очень запутанными для непрофессионала в зависимости от того, на каком веб-сайте вы находитесь в США или Великобритании. Это потому, что используется очень разная терминология.

Этот сайт используется в Великобритании. Итак, в интересах посетителей из Великобритании, ведущих поиск в Интернете, и посетителей из Америки, надеюсь, следующее поможет прояснить это:

Коммутаторы

Рис.1: 2-ходовой переключатель (Великобритания) 3-ходовой переключатель (США)


UK
- Итак, это (рис. 1) то, что мы называем 2-позиционным переключателем : когда вы переключаете его в одну сторону (в положение 1), терминал COM подключается к терминалу L1.Когда вы переключаете его в другую сторону (выключено или в положение 2), клемма COM подключается к клемме L2.

Если вы описываете этот выключатель электрику или поставщику электротехники, вы должны называть его 1 двухсторонний выключатель света , и они точно поймут, что вы имеете в виду (см. Группы и способы).

US - Как ни странно, наши друзья через пруд называют этот переключатель трехпозиционным переключателем, потому что он имеет 3 контакта.

Generic - если вы спросите кого-нибудь из области электроники, они, вероятно, описали бы этот переключатель как однополюсный, двухпозиционный (SPDT) переключатель , на мой взгляд, более полезное описание, поскольку это означает то же самое в Великобритания и США.Хороший электрик понимает эту терминологию, но исторически они редко ее используют.

Рис.2: Промежуточный или кроссоверный переключатель (Великобритания) 4-позиционный переключатель (США)


UK
- итак, это (рис. 2) - то, что мы называем промежуточным коммутатором , так называемым потому, что он используется «между» двумя двухпозиционными переключателями для достижения трехстороннего переключения (поясняется ниже в разделе многостороннее переключение) . Иногда кроссовер называют по понятным причинам.

Если вы описываете этот выключатель электрику или поставщику электрооборудования, вы должны называть его 1-местный промежуточный выключатель света , и они точно поймут, что вы имеете в виду.

US - в Америке этот переключатель называют 4-ходовым переключателем , потому что он имеет 4 контакта.

Generic Двухполюсный переключатель двойного направления (DPDT) .

Многосторонняя коммутация

Теперь, когда мы понимаем различную терминологию, используемую для фактических переключателей, легко понять, почему разные схемы переключения также упоминаются с использованием разной терминологии.

Сценарий 1: у нас есть 1 свет, который можно включать и выключать с помощью двух разных переключателей: -

UK - мы бы назвали это двухсторонней коммутацией .Почему? ну, неспециалист, вероятно, использует эту терминологию, потому что используются 2 переключателя, тогда как электрик, потому что для этого используются два 2-ходовых переключателя . В любом случае, мы оба говорим об одном и том же.

US - Это будет называться трехсторонним переключением, потому что оно использует то, что они называли бы двухсторонним переключателем.

Сценарий 2: у нас есть 1 свет, который можно включать и выключать с помощью трех разных выключателей: -

UK - мы бы назвали это 3-стороннее переключение , ну, непрофессионал определенно будет (из-за трех переключателей), а электрик предположит, что это то, что имеется в виду, но также может называть его 2-ходовое плюс промежуточное переключение .

US - это будет называться 4-х позиционным переключением, потому что в нем используется то, что они называют 4-х позиционным переключателем (то, что мы в Великобритании называем промежуточным или кроссовером).


Теги: 2-х позиционное переключение (Великобритания), 3-х позиционное переключение (Великобритания), 3-х позиционное переключение (США), 4-х позиционное переключение (США), электрические переключатели

Нет, это не пост о какой-то хитрой программе Росс Кемп 🙂 Здесь мы попытаемся прояснить тему, которая вызывает большую путаницу у вас, подающих надежды Д.И.Я. типы…

Одинарная группа, 2 пути, Тройная группа, 1 линия, 2 группы, 1 линия, бла-д-бла-де-бла. Так что, черт возьми, все это значит? Не паникуйте, друзья мои, это на самом деле довольно просто (хотя вы бы не подумали, если бы читали многие популярные блоги D.I.Y).

Забудьте о «ПУТИ» сначала сконцентрируйтесь на «БАНДАХ»

Итак, представьте себе группу как один простой переключатель. Если на вашем переключателе света есть одна «кнопка переключения», то это одинарный (или 1) групповой переключатель.Если на нем есть две «кнопки переключения», то это двойной (или 2) групповой переключатель. и т.д. и т.п.

переключатель одинарный

Выключатель двойной

Тройной переключатель

Рад, что мы разобрались?

«Банды» - это просто, так что их «ПУТИ»

Что касается выключателей (или групп) света, то они могут быть только одним из двух; односторонний переключатель или двусторонний переключатель, конец.

Механизм одностороннего выключателя света

Односторонний переключатель имеет две клеммы, это самая простая из коммутационных схем.он либо включен, либо выключен, вот и все. Когда он находится в положении «ON», терминал COM подключен к терминалу L1 (пусть будет свет!). Когда он выключен, клемма COM ни к чему не подключена, и (переключатель разомкнут) ток через переключатель не течет.

Двусторонний механизм переключения света

Двухпозиционный переключатель имеет три клеммы, это немного сложнее (хоть немного полезнее), чем односторонний. Когда он находится в положении «ON» (положение 1), клемма COM подключена к клемме L1.Но когда он выключен (положение 2), ток переключается с L1 на клемму L2. Это то, что мы используем в схемах, когда хотим иметь возможность включать и выключать один свет с помощью двух разных переключателей (см. Схемы двустороннего переключения освещения).

Итак, в порядке небольшой доработки

панель переключателя одинарная

Если у нас есть переключатель с одной «кнопкой переключения» (1 группа), он может иметь механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

1 / Одиночный переключатель GANG one WAY или

2 / одинарный двухпозиционный переключатель

Лицевая панель с двойным переключателем

Если у нас есть переключатель с двумя «кнопками переключения» (2 группы), он может иметь механизм переключения, который может быть одним или двумя «СПОСОБАМИ», поэтому у нас есть два возможных варианта;

1 / A Double GANG one WAY переключатель или

2 / A Двухпозиционный двухпозиционный переключатель

И так далее и тому подобное, Простаки, вы поняли (надеюсь), я уже спать . ..


Метки: выключатели электрические, шайка, путь

В одностороннем переключателе света есть две клеммы.Когда переключатель включен, обе клеммы соединены вместе.

Обычно эти клеммы имеют маркировку COM и L1 (иногда L1 и L2). Хотя технически не имеет значения, каким образом вы подключаете провода, лучше придерживаться соглашения и подключать постоянное напряжение (от источника питания) к COM, а коммутируемое напряжение (от лампы) к L1.

Это наиболее распространенный тип переключателя, который используется там, где светом управляют с помощью одного переключателя (хотя вы часто увидите, что используется двухпозиционный переключатель с одной неиспользуемой клеммой).

панель переключателя одинарная

Односторонний выключатель света

Механизм переключения

Механизм одностороннего выключателя света

Это довольно очевидно, но когда переключатель включен, клеммы COM и L1 соединяются вместе. Когда "выключено", они не работают.


Теги: 1 группа, 1 способ, электрические выключатели, выключатель света

Двусторонний переключатель света имеет три контакта и очень похож на односторонний переключатель, но теперь можно использовать и положение «выключено».

Коммутаторы некоторых марок могут иметь немного другую маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Этот тип переключателя используется, когда два переключателя управляют одним и тем же светом, например, наверху и внизу лестницы. Вы можете использовать его как односторонний переключатель, используя только клеммы COM и L1.

панель переключателя одинарная

Двухпозиционный переключатель света на одну группу

Механизм переключения

Двусторонний механизм переключения света

В положении 1 (когда переключатель находится в нижнем или "включенном" положении) COM и L1 соединены вместе (как односторонний переключатель). В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Между L1 и L2 никогда не бывает соединения.


Теги: 1 группа, 2-х позиционный, 2-х позиционный переключатель, выключатель света, двухпозиционный переключатель. Электрические переключатели

В наши дни это не так много, поскольку многие производители выпускают только двухпозиционные двухпозиционные переключатели света, которые служат той же цели (вы просто не используете третий терминал L2 на каждой группе), однако я подумал, что мы включим это на всякий случай вам попадется одна!

По сути, это всего лишь два односторонних переключателя на одной лицевой панели

Лицевая панель переключателя двойная

Рис. 2: Односторонний переключатель света с двумя перемычками

Механизм переключения

Механизм одностороннего выключателя света

Каждая из групп (или переключателей) выше на рис. 2 (их две) работает следующим образом: когда переключатель находится в положении «включено», клеммы COM и L1 соединены вместе. Когда "выключено", COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 1-канальный, 2-местный, выключатель света

Этот переключатель представляет собой два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей освещения могут иметь немного другую маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель переключателя двойная

Рис. 2: Двухпозиционный переключатель света на два направления

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) выше на рис. 2 (их две) работает следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.

Чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, они работают так же, как описано выше, но контакты клемм находятся в разных положениях. Вы можете увидеть следующее:

двухпозиционный переключатель двухпозиционного переключателя света, вариант 1

двухпозиционный переключатель двухстороннего света, вариант 2


Теги: 2 группы, 2-ходовой, 2-ходовой переключатель, электрические выключатели, выключатель света, двухпозиционный переключатель

Выключатель света этого формата имеет три незаметных выключателя на одной лицевой панели.По сути, это три однопозиционных переключателя на одной лицевой панели.

Единственное место, где вы могли бы использовать такого зверя, - это если у вас есть три светильника (или группы светильников) в одной комнате, каждый из которых управляется одним из отдельных переключателей. Такое расположение не является обычным явлением, вы, скорее всего, найдете используемый трехпозиционный двухпозиционный переключатель (он будет выполнять ту же работу, но у вас будут запасные терминалы L2 на каждой группе, которые вам не понадобятся).

Тройной переключатель

Рис. 2: Односторонний переключатель света тройной группы

Механизм переключения

Механизм одностороннего выключателя света

Каждая из групп (или переключателей) на рис. 2 (их три) работает следующим образом: когда переключатель находится в положении «включено», клеммы COM и L1 соединяются вместе.Когда "выключено", COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 1-канальный, 3-местный, электрические выключатели, выключатель света

Выключатель света этого формата имеет три незаметных выключателя на одной лицевой панели. В основном это три двухпозиционных переключателя на одной лицевой панели.

Тройной переключатель

Рис. 2: Трехпозиционный двухпозиционный переключатель света

Механизм переключения

Рис. 3: Двусторонний механизм переключения света

Каждая из групп (или переключателей) выше на рис. 2 (их три) работает следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем или включенном состоянии) COM и L1 соединены вместе ( точно так же, как односторонний переключатель).В положении 2 (когда переключатель находится в верхнем положении или «выключен») COM и L2 соединены вместе.

Нет никаких соединений между тремя группами на рис. 2. Каждая группа представляет собой отдельный незаметный переключатель.


Теги: 2-ходовой, 2-ходовой переключатель, 3-местный, электрические выключатели, выключатель света, двухпозиционный переключатель

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется вместе с двумя двухсторонними выключателями света для достижения этого

панель переключателя одинарная

Промежуточный выключатель света одинарный

Механизм переключения света

Механизм промежуточного выключателя света

Есть четыре терминала, обычно L1, L1 и L2, L2. В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.


Теги: электрические выключатели, Промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется вместе с двумя двусторонними выключателями света для достижения этого. Фактически это два одинарных промежуточных переключателя на одной лицевой панели.

Лицевая панель переключателя двойная

Рис. 2: Двойной промежуточный выключатель света

Механизм переключения света

Рис. 3: Механизм промежуточного выключателя света

Каждая из групп (или переключателей) на рис. 2 (их две) работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.


Теги: 2-местный, 2-х позиционный, электрические переключатели, промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, - это установка для подключения освещения лестницы . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает.Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. Сейчас на рынке существует множество различных типов переключателей, и лишь некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, например лампочкой, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с 2-проводной коммутацией , один - это , 2-проводное управление , а другое - , 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двустороннего переключателя

  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.

Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухстороннего переключателя:

  • В основном на лестничной клетке.
  • Ошибочное отключение оборудования безопасности / защиты цепи.
  • Большой зал с двумя входными / выходными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например входа и выхода.

Как подключить трехпозиционный переключатель

Как подключить трехпозиционный переключатель и подключить (два) трехпозиционных переключателя к существующему или новому осветительному устройству - это один из тех проектов «сделай сам», которые домовладелец может решить самостоятельно.Сделав это самостоятельно, вы также можете сэкономить много денег и значительно улучшить свой дом.

Больше не надо возиться в темноте. Наша простая в использовании трехсторонняя схема подключения - переход от однополюсного к трехпозиционному переключателю света позволяет вам включать любой свет из нескольких мест, например, наверху и внизу лестницы или на обоих концах прихожая.

Как установить 3-позиционный переключатель света - «Обзор»

Хотя подключение трехпозиционного переключателя сложнее, чем что-то простое, например, установка электрической коробки для электрического камина, задача может быть достаточно простой - если вы будете следовать этим инструкциям:

1) Закупочные материалы:

  • Трехпозиционный переключатель (2)
  • 3-проводной провод (который имеет черный, белый и красный (покрытые) провода и, конечно же, медный провод заземления),
  • электрические коробки подходящего размера для размещения трехпозиционного переключателя и проводов
  • Кусачки и инструменты для снятия изоляции
  • изолента стандартная
  • Бесконтактный тестер напряжения
  • Схема подключения трехпозиционного переключателя света
  • - см. Ниже.

В зависимости от текущих настроек и приспособления, к которому вы подключаете коммутатор, вам также могут потребоваться дополнительные гайки для безопасного подключения к существующей проводке в вашем доме.

Для приведенных ниже инструкций мы предполагаем, что вы конвертируете существующий двухпозиционный переключатель в трехпозиционный, изменяя текущий одиночный переключатель и добавляя второй в другом месте поблизости. Тем не менее, основные принципы также применимы к замене существующих трехпозиционных переключателей или при их установке в новое жилое строительство.

2) Следуйте схеме трехпозиционного переключателя:

Схема основного трехпозиционного переключателя

Как подключить 3-позиционный переключатель света - шаг за шагом

Шаг 1. Отключите питание на выключателе

Первый шаг в любом электрическом проекте - убедиться, что в цепи, над которой вы планируете работать, не подается питание. Обязательно определите электрическую цепь, к которой вы будете подключаться, и выключите прерыватель на главной электрической панели вашего дома.Чтобы убедиться, что нет никаких сомнений, вы можете использовать бесконтактный тестер напряжения , такой как этот бестселлер Voltage Tester на Amazon , , чтобы проверить, подается ли питание на провода на существующем коммутаторе. вы будете работать.

Хорошо - Вы отключили питание выключателя, над которым будете работать?

Шаг 2: Установите правильные электрические коробки

Прежде чем вы сможете установить новый трехпозиционный переключатель, вам необходимо установить электрическую коробку, чтобы разместить его.Убедитесь, что выбранная вами розетка достаточно велика, поскольку трехпозиционные переключатели обычно требуют немного дополнительного места из-за их третьего провода. По той же причине есть большая вероятность, что вам придется заменить коробку на существующем однополюсном переключателе, чтобы освободить место для дополнительной проводки.

После того, как ваши коробки будут на месте, вы можете начать процесс установки и подключения самих переключателей. См. Приведенную выше схему 3-ходового переключателя

.

Шаг 3. Проложите новый кабель (Romex) между трехпозиционными переключателями

Независимо от того, какую схему подключения трехпозиционного переключателя вы используете, вам потребуется использовать трехпроводной кабель и для соединения двух трехпозиционных переключателей света. Итак, что вы должны увидеть, если у вас правильный трехжильный электрический кабель (Romex), - это черный (силовой) белый (нейтральный), а теперь третий (красный) провод. Это 3-проводной кабель, который необходим для подключения 3-позиционного переключателя света.

Точный кабель, который вы используете, зависит от толщины существующей проводки в остальной части схемы, но в большинстве случаев правильный кабель будет 12-3 или 14-3.

Шаг 4. Подключите 3-ходовые переключатели

  • A) На существующем однополюсном выключателе освещения (выключатель, который в настоящее время подключен к автоматическому выключателю) удалите этот существующий выключатель из коробки.Вы замените его новым 3-позиционным переключателем света . Соедините вместе нейтральный (белый) провод.

  • Это существующий белый нейтральный провод, входящий в коробку, и новый белый нейтральный провод от трехпроводного переключателя Romex, который вы собираетесь использовать для подключения другого трехпозиционного переключателя - вы установите через минуту. Этот первый шаг в конечном итоге направит питание непосредственно на осветительный прибор.

  • B) Подключите черный (горячий) провод (идущий от кабеля Romex, который ведет к вашей монтажной панели) к вашему новому трехпозиционному переключателю света (# 1) - вы подключите горячий провод к горячей клемме на 3-позиционный переключатель , , который обычно черный и стоит отдельно).

  • C) Теперь подключите бегущие (красный и черный) провода от нового 3-проводного кабеля Romex к двум путевым клеммам в верхней части 3-позиционного переключателя № 1 первого переключателя. Имейте в виду, что путевые клеммы для красных и черных проводов универсальны и будут работать независимо от того, к какому из них подключен бегунок. Наконец, подсоедините имеющийся медный провод заземления к трехпозиционному переключателю света №1.

  • D) Повторите этот процесс с другим трехпозиционным переключателем (№2), используя тот же трехжильный кабель Romex, который вы только что подключили к переключателю №1. Единственным исключением является то, что черный провод, идущий от осветительной арматуры, теперь будет подключаться к автономной горячей клемме на переключателе № 2 - этот общий черный провод будет подавать питание на осветительную арматуру от автоматического выключателя.

  • E) Наконец, если ваш светильник еще не подключен, подключите светильник к 2-проводному Romex (только черный и белый провода), который ведет к вашему новому 3-позиционному переключателю света №2, и вы должны завершить Ваша 3-сторонняя схема переключателя света.

Примечание. Если ваш трехпозиционный переключатель освещения №2 подключен между источником питания и осветительной арматурой, как это обычно бывает; существующий 2-проводной (черный и белый) Romex все еще может использоваться для подключения 3-позиционного переключателя № 2 и осветительной арматуры. И убедитесь, что все ваши заземляющие соединения выполнены и надежно закреплены.

Шаг 5. Завершите работу и проверьте

Теперь, когда вы подключили переключатели друг к другу и к осветительной арматуре, пришло время немного закончить работу и проверить схему. Прежде чем снова включить питание, оберните кусок черной изоленты вокруг белых проводов, если вы использовали их в качестве путешественников.

По соглашению, белый провод в 3-проводном кабеле является нейтральным, и важно оставить указание на то, что провод горячий, для вас или кого-то еще, кому когда-нибудь может потребоваться работа с переключателями. Белый провод, идущий к прибору, следует промаркировать таким же образом, чтобы избежать путаницы.

Заключительные шаги: проверка 3-ходовых переключателей

Теперь вам просто нужно прикрутить переключатели к коробкам, надеть лицевые панели и восстановить питание схемы. Проверьте переключатели , чтобы убедиться, что они работают. Если у вас возникли какие-либо проблемы, обязательно снова выключите питание, прежде чем проверять электрические соединения или пытаться устранить неполадки.

Для устранения неполадок 3-позиционного переключателя - просто отключите питание. Затем проследите свой путь к каждому соединению и убедитесь, что все провода подключены правильно, а все соединители надежно затянуты.

Для всех вас, «Visual Learners» - и всех остальных - мы рекомендуем посмотреть это короткое видео «Как подключить трехпозиционный переключатель»:

Дополнительный метод установки: Подключение «нескольких источников света» к трехпозиционному переключателю

В приведенных выше шагах описана установка трехпозиционного переключателя и представлена ​​схема трехпозиционного переключателя с использованием одного осветительного прибора.

Если вы хотите добавить к , добавьте несколько огней с трехпозиционным переключателем - Используйте трехпозиционный переключатель для схемы нескольких огней:

Важное примечание о вашей безопасности:

Прежде чем взять ящик с инструментами и приступить к подключению трехпозиционного переключателя, Подключить потолочный вентилятор или к любым другим электромонтажным работам, обязательно примите надлежащие меры безопасности. Этот вид электромонтажных работ не слишком сложен, но любые электромонтажные работы могут быть опасными, если вы не знаете, что делаете.

Всегда работайте с выключенным питанием и соблюдайте осторожность и осторожность на каждом этапе электрического проекта. Если вы не уверены, что знаете, как действовать, или вам неудобно выполнять работу безопасно, было бы неплохо нанять профессионального электрика для выполнения этой работы.

Также не забудьте проверить тип проводки в вашем доме. Эти инструкции предназначены для установки переключателей с использованием стандартной медной проводки.

Однако в некоторых домах вместо этого используется алюминиевая проводка.Если в вашем доме есть алюминиевые провода, лучше всего нанять профессионала для выполнения электромонтажных работ.

Хотите согреть свой патио или сад в этом году? Ознакомьтесь с 5 таблицами лучших газовых костров!

Спасибо за посещение BestHomeGear.Com и желаемых успехов в вашем проекте домашней электропроводки!

Ссылки и дополнительная литература

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
