Вызывная панель dvc схема подключения. Схемы подключения вызывной панели видеодомофона: пошаговая инструкция

Как правильно подключить вызывную панель к видеодомофону. Какие схемы подключения существуют. На что обратить внимание при монтаже вызывной панели. Как выбрать место установки вызывной панели.

Основные компоненты и принципы работы вызывной панели

Вызывная панель — это внешнее устройство видеодомофонной системы, которое устанавливается возле входной двери и служит для организации аудио- и видеосвязи с посетителями. Основные компоненты вызывной панели включают:

• Видеокамеру для передачи изображения на монитор домофона
• Микрофон для передачи звука от посетителя
• Динамик для воспроизведения голоса хозяина
• Кнопку вызова
• ИК-подсветку для работы камеры в темноте
• Электронную плату для обработки сигналов

При нажатии кнопки вызова на вызывной панели сигнал поступает на монитор видеодомофона внутри помещения. Хозяин видит изображение посетителя на экране и может начать с ним разговор. При необходимости можно дистанционно открыть электромагнитный замок двери.

Выбор места установки вызывной панели

От правильного выбора места установки вызывной панели зависит качество работы всей домофонной системы. При монтаже следует учитывать следующие факторы:

• Оптимальная высота установки — 150-160 см от пола
• Угол обзора камеры по горизонтали — 120°, по вертикали — 90°
• Зона наблюдения — 340 см в ширину и 200 см в высоту на расстоянии 100 см от панели
• Нежелательно попадание прямых солнечных лучей на объектив камеры
• Следует избегать установки вблизи источников электромагнитных помех
• Необходима защита от осадков и загрязнений

Правильно выбранное место обеспечит хороший обзор, качественное изображение и надежную работу вызывной панели в любое время суток и при любой погоде.

Порядок подключения вызывной панели к видеодомофону

Схема подключения вызывной панели может незначительно отличаться у разных производителей, но в целом процесс состоит из следующих шагов:

1. Обесточить монитор видеодомофона
2. Подвести кабель от монитора к месту установки вызывной панели
3. Закрепить монтажную пластину на стене
4. Подключить провода к клеммам вызывной панели согласно инструкции
5. Установить панель на монтажную пластину
6. Подать питание на монитор и проверить работу системы

Важно строго соблюдать полярность при подключении проводов. Неправильное подключение может вывести оборудование из строя.

Варианты схем подключения вызывной панели

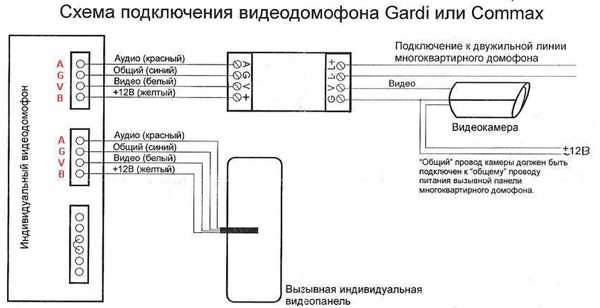

Существует несколько базовых схем подключения вызывной панели к видеодомофону:

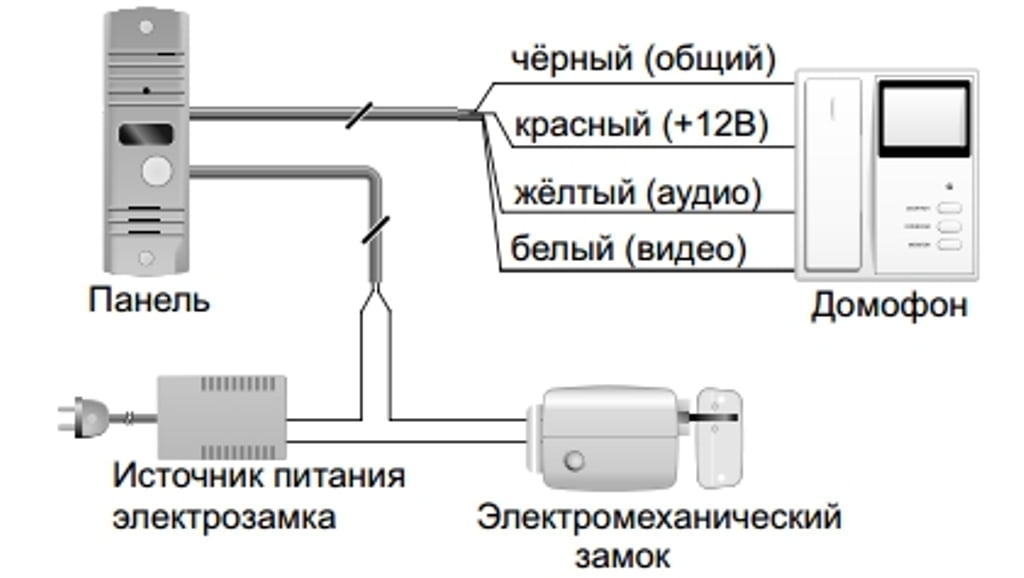

Схема 1: Подключение электромеханического замка без дополнительного блока питания

В этой схеме питание на электромеханический замок подается непосредственно с вызывной панели. При подаче сигнала открывания с монитора замыкаются контакты реле внутри панели, и на замок поступает мощный импульс для срабатывания механизма.

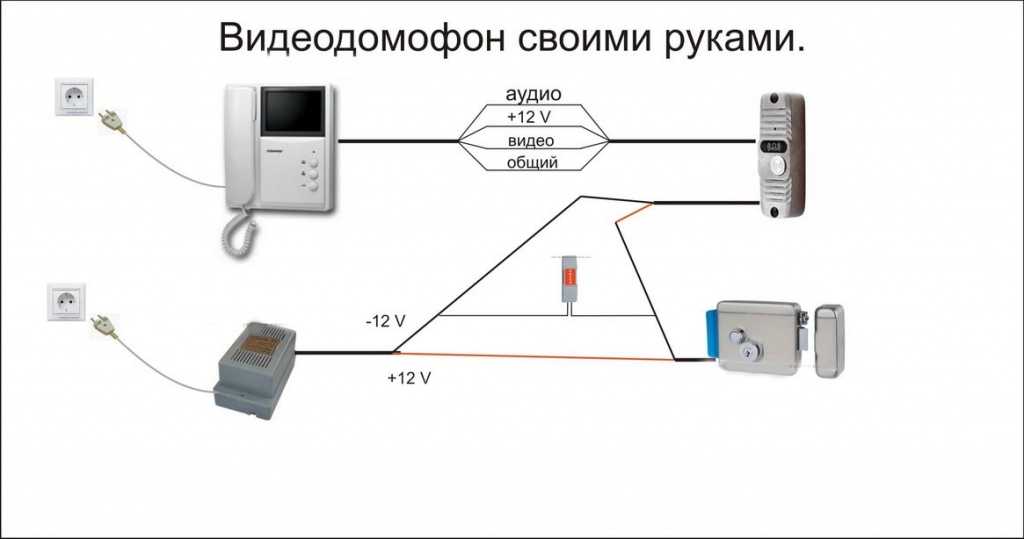

Схема 2: Подключение электромеханического замка с дополнительным блоком питания

Здесь для питания замка используется отдельный блок питания. Это позволяет снизить нагрузку на вызывную панель и использовать более мощные замки.

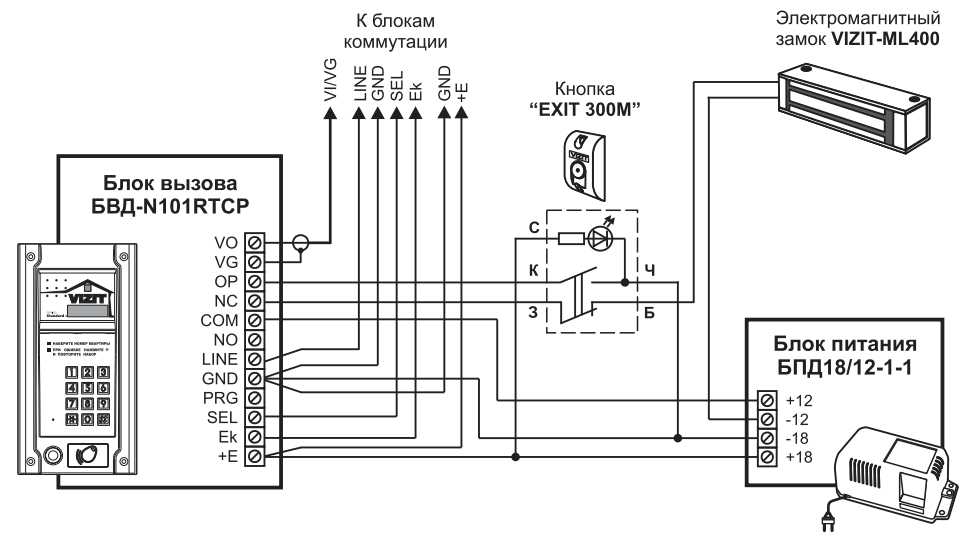

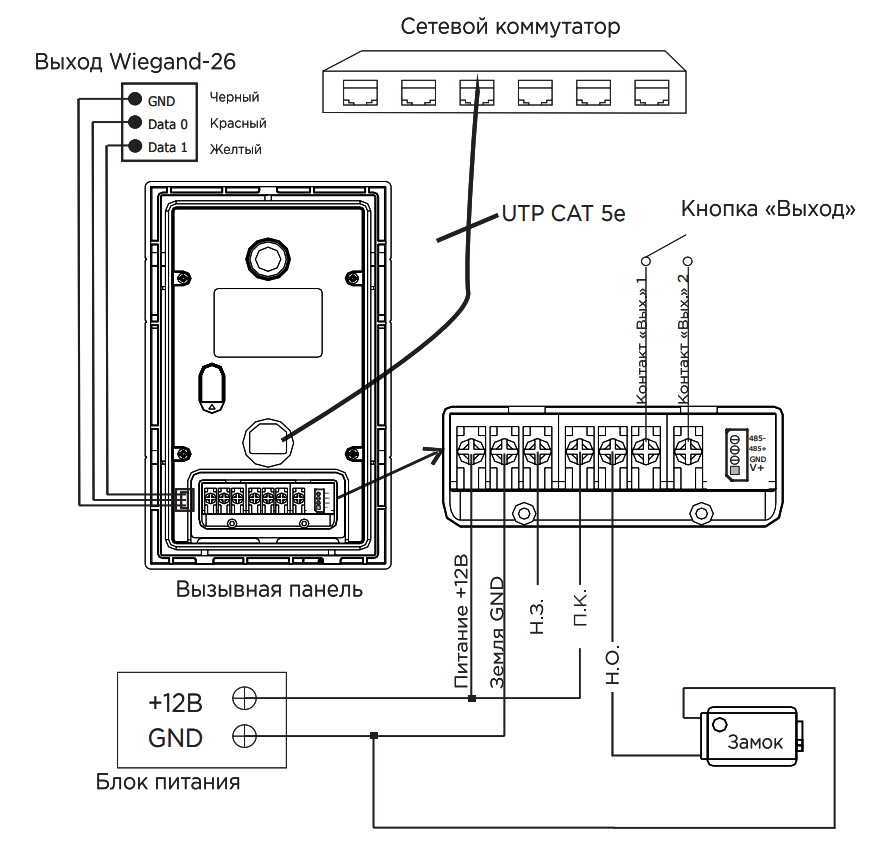

Схема 3: Подключение к системе контроля доступа (СКУД)

При такой схеме контакты реле вызывной панели подключаются к контроллеру СКУД. Это позволяет интегрировать домофон в общую систему контроля доступа здания.

Требования к кабелю для подключения вызывной панели

Выбор правильного кабеля критически важен для качественной работы домофонной системы. Основные требования к кабелю:

• Малое электрическое сопротивление
• Для расстояний до 20 м оптимален кабель КВК (коаксиальный + 2 провода)
• Для больших расстояний рекомендуется отдельный коаксиальный кабель для видео и многожильный для аудио и питания
• Сечение проводов для питания — не менее 0,75 мм²
• Обязательное наличие экранирования для защиты от помех

Использование некачественного или неподходящего кабеля может привести к искажениям изображения, помехам звука и сбоям в работе системы.

Советы по эксплуатации вызывной панели

Для обеспечения долгой и бесперебойной работы вызывной панели видеодомофона следует соблюдать несколько простых правил:

• Регулярно очищать объектив камеры и микрофон от пыли и загрязнений
• Проверять надежность крепления панели и состояние проводки
• Избегать попадания влаги внутрь корпуса
• Не подвергать панель механическим воздействиям
• При необходимости регулировать громкость динамика

Соблюдение этих простых рекомендаций позволит существенно продлить срок службы вызывной панели и обеспечить стабильное качество связи с посетителями.

Возможные проблемы при подключении и их решение

При монтаже и эксплуатации вызывной панели могут возникать различные неполадки. Вот некоторые из наиболее распространенных проблем и способы их устранения:

Нет изображения на мониторе

Возможные причины:

• Обрыв видеокабеля
• Неправильное подключение
• Неисправность камеры

Решение: проверить целостность кабеля, правильность подключения, при необходимости заменить камеру.

Нет звука

Возможные причины:

• Обрыв аудиокабеля
• Неисправность микрофона или динамика
• Неправильная настройка громкости

Решение: проверить подключение, отрегулировать громкость, при необходимости заменить микрофон или динамик.

Не открывается замок

Возможные причины:

• Неисправность замка
• Обрыв кабеля управления замком
• Неисправность реле в вызывной панели

Решение: проверить работоспособность замка, целостность проводки, при необходимости заменить реле в панели.

Заключение

Правильное подключение вызывной панели — ключевой этап в установке видеодомофонной системы. Соблюдение рекомендаций по выбору места установки, использование качественных материалов и аккуратный монтаж позволят обеспечить надежную работу домофона и комфортное общение с посетителями. При возникновении сложностей рекомендуется обратиться к специалистам для профессиональной установки и настройки оборудования.

Вызывная панель dvc в Арзамасе: 365-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Арзамас

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Вызывная панель dvc

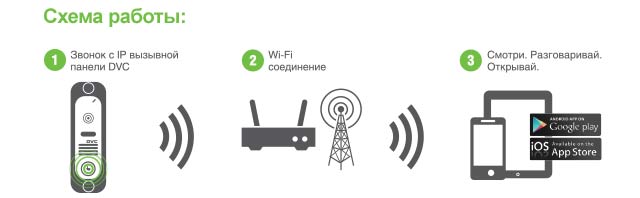

IP Вызывная панель Tor-neT DVC 624 кирпичный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

DVC-644Si Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-414С кирпичный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

IP Вызывная панель Tor-neT DVC 614 черный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

IP Вызывная панель Tor-neT DVC 614 кирпичный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-414С серебро Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

IP Вызывная панель Tor-neT DVC 624 серебро Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-412С черный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-411С серебро Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-411С черный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-414С черный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-412С серебро Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-411С кирпичный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель DVC-414 Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

DVC-644Gr Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

DVC-514Re Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

DVC-414Si-Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

DVC/4SI Вызывная панель CAME (серебристый) DVC-414Si Color Производитель: Came

ПОДРОБНЕЕЕще цены и похожие товары

DVC-514Gr Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tor-neT DVC-412С кирпичный Custom: Оригинальная продукция

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель DVC-414 Color Производитель: DVC

ПОДРОБНЕЕЕще цены и похожие товары

DVC-414Bl Color

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель CYFRAL М-4М/РVС

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель DVC DVC-414 Color

ПОДРОБНЕЕЕще цены и похожие товары

23 000

BPT DVC/01 ME Вызывная панель THANGRAM Производитель: BPT

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель DVC-414C RED

ПОДРОБНЕЕЕще цены и похожие товары

Вызывная панель Tornet DVC-411 PAL (серебро)

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 31

Схема подключения вызывной панели — читать

Рассмотрим пример подключения вызывной панели CTV-D4003AHD

ОСТОРОЖНО!
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ЗАПРЕЩАЕТСЯ СНИМАТЬ ВЕРХНЮЮ (ЗАДНЮЮ) ПАНЕЛЬ КОРПУСА.
ЗАПРЕЩАЕТСЯ РЕМОНТ И ОБСЛУЖИВАНИЕ ВНУТРЕННИХ УЗЛОВ И ДЕТАЛЕЙ ПОКУПАТЕЛЕМ.
ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ В СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.

Данное устройство при определенных условиях может иметь опасно высокое напряжение внутри корпуса, которое может вызывать поражение электрическим током.

НАЗНАЧЕНИЕ

•Вызывная панель CTV-D4003AHD предназначена для видеонаблюдения за входной зоной, организации голосовой связи с посетителем и дистанционного открывания замка двери.
•Вызывная панель CTV-D4003AHD подключается к AHD видеодомофонам и является наружным устройством системы домофонного видеонаблюдения.

•Данная модель оснащена переключателем стандартов видео AHD-M/CVBS и поэтому она может быть совместима с четырехпроводным мониторами, имеющими поддержку данных стандартов.
•Вызывная панель CTV-D4003AHD оснащена дополнительным источником питания для электромеханического замка. Используя его, вызывная панель может открывать электромеханический замок, не оснащенный внешним источником питания.

ОСОБЕННОСТИ

•Высокое качество изображения стандарта AHD-M
•Широкий угол обзора
•Встроенная инфракрасная подсветка для работы в ночное время
•Встроенное реле управления замком
•Регулятор громкости
•Встроенный источник питания для электромеханического замка
•Подсветка кнопки вызова
•Стильный дизайн
•Различные цветовые решения
•Компактная и простая в установке конструкция

•Переключатель стандартов видео AHD-M/CVBS

КОМПЛЕКТАЦИЯ

КОНСТРУКЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

1. Козырёк — солнцезащитный козырёк.
2. Микрофон — для голосовой связи с видеомонитором.
3. Видеокамера — формирует изображение, которое передается на монитор.
4. ИК-подсветка — в условиях недостаточной освещенности, видеокамера вызывной панели автоматически переходит в черно-белый режим и включается ИК-подсветка для лучшей детализации картинки.
5. Кнопка вызова с подсветкой — для организации вызова с панели и легкого обнаружения панели в темноте.
6. Динамик — для голосовой связи с видеомонитором.
7. Кабель подключения к видеомонитору — для подключения панели к монитору и устройству для отпирания двери.
8. Переключатель стандартов AHD-M/CVBS — длительное зажатие кнопки на 10-15 секунд переключает стандарт видео.

9. Регулятор звука — для регулировки уровня громкости динамика вызывной панели.

УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Высота установки вызывной панели видеодомофона:
В большинстве случаев панель устанавливается непосредственно на поверхность стены на высоте 150-160 см от пола.

Для изменения направления наблюдения панель можно установить под углом, для чего используется монтажный уголок, который не входит в комплект поставки и приобретается отдельно.

Угол обзора по горизонтали составляет 120 градусов, по вертикали — 90 градусов, что позволяет обеспечить зону наблюдения шириной 340 см и высотой 200 см на расстоянии 100 см от панели.

Выбирайте место установки панели так, чтобы в объектив видеокамеры не попадал прямой солнечный свет.
Не устанавливайте панель вблизи источников сильных электромагнитных помех, например возле электромотора лифта, трансформаторного щитка, и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходящих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть нечетким из-за воздействия осадков, или из-за загрязнения глазка видеокамеры. Это нужно учитывать при выборе места для установки.

Панель крепится на ровной поверхности при помощи крепежных дюбелей и саморезов, входящих в комплект поставки.

Схема установки панели без использования монтажного уголка:

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия по диагонали, используя для этого монтажную пластину.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

Схема установки панели с использованием монтажного уголка

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия, используя для этого монтажный уголок.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажный уголок к стене.
5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения через отверстие в центре пластины.
6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
7. Под центральной частью монтажного уголка организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость. 8. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

СОЕДИНЕНИЯ

Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в таблице настоящей инструкции.

Все соединения должны осуществляться только при выключенном питании видеодомофона.
Данная панель оснащена импульсным источником питания для открывания электромеханического замка (зелёный провод). Таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания. Использовать питание 12 В видеодомофона для электрозамка запрещено — оно предназначено только для питания вызывной панели. Встроенное реле управления замком обеспечивает замыкание и размыкание контактов (провода белый и коричневый) при подаче сигнала открывания двери с видеомонитора.

Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели CTVD4003AHD.
При использовании панели с видеодомофонами других марок, необходимо строго учитывать именно назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите инструкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов проводников.

ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ К ВИДЕОДОМОФОНУ

В настоящей инструкции приводятся три самых распространенных схемы подключения вызывной панели:

Схема № 1 На этой схеме показан вариант подключения электромеханического замка без дополнительного источника питания с питанием от панели. При подаче команды с монитора на открывание двери, контакты реле внутри панели замыкают цепь, и на замок поступает мощный электрический импульс, энергии которого достаточно для срабатывания механизма замка.

ВНИМАНИЕ!
Данная схема рассчитана на подключение исключительно электромеханических замков! Будьте внимательны! Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу панели из строя!

Схема № 2
На этой схеме показан вариант подключения электромеханического замка с дополнительным источником питания.

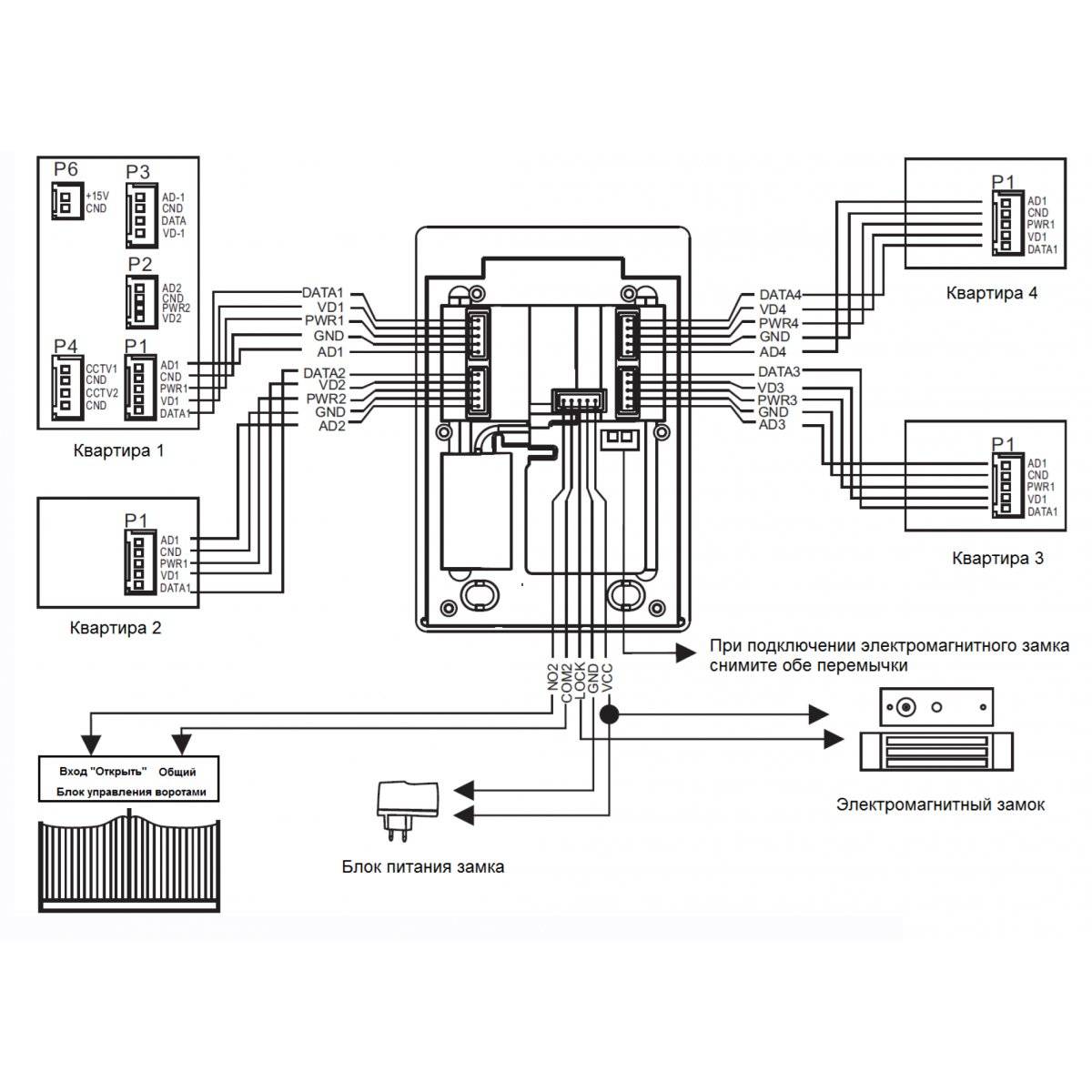

Схема № 3
На этой схеме показан вариант подключения панели к контроллеру управления доступом (СКУД). Исполнительные контакты реле внутри панели коричневым и белым проводами подключаются к клеммам контроллера, предназначенным для подключения кнопки «Выход».

ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Кабель, соединяющий монитор и панель должен иметь малое электрическое сопротивление!
При длине кабеля до 20 метров хорошим выбором будет кабель КВК ( коаксиальный кабель + 2 изолированных провода). При больших длинах рекомендуется использовать коаксиальный кабель для передачи видео, а также электрический кабель с тремя жилами для передачи сигнала аудио и питания (ШВВП, ПВС и им подобные).

ЭКСПЛУАТАЦИЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Вызов
Для вызова, посетителю необходимо нажать кнопку вызова на панели. При этом из громкоговорителя панели зазвучит сигнал вызова с монитора. После ответа оператора домофона возможно ведение диалога оператора с посетителем. При необходимости, можно отрегулировать громкость громкоговорителя панели. Регулятор находится под резиновой заглушкой на задней стороне панели. Внимание! Во время регулировки громкости будьте осторожны, избегайте чрезмерных усилий во избежание поломки регулятора громкости!

Подсветка кнопки вызова
Подсветка кнопки вызова работает со всеми марками мониторов видеодомофонов CTV, дата производства которых не ранее июня 2016 года. Не гарантирована корректная работа подсветки кнопки вызова с видеодомофонами других торговых марок.

Схемы подключения сабвуфера

от Crutchfield’s

Я принадлежу к культуре красивых образов и звуков, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня поручили написать о самых сложных электронных продуктах, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение внутренних консультантов, изучив тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Получает актуальную информацию, посещая тренинги для поставщиков по новым продуктам
• Получил сертификат MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии.

Еще от Бака Померанца и усилители

Что делает звуковой процессор?

Лучшие многоканальные автомобильные усилители на 2023 год

Входы уровня динамиков или преобразователь линейного выхода (LOC)?

19 мая 2022 г.

В этой статье мы поможем вам найти лучший способ подключения сабвуферов к усилителю. Мы начнем с некоторых основных и важных терминов, касающихся сабвуфера и усилителя. Но если хотите, можете сразу перейти к схемам подключения.

[Ve este artículo en español]

Существует множество способов соединения сабвуферов и усилителей вместе. Идеальная настройка — это когда сабвуферы и усилители соответствуют своим возможностям импеданса и мощности для оптимизации производительности.

Питание с осторожностью

На схемах показаны конфигурации проводки для усилителей и сабвуферов, которые уже согласованы по мощности. Вы не должны никогда не подключать сабвуферы к усилителю, который может дать им больше мощности, чем их суммарная среднеквадратичная мощность . Это может привести к повреждению сабвуфера или усилителя. Дополнительные указания см. в разделе Как согласовать сабвуферы и усилители.

Вот пример схемы подключения двух сабвуферов DVC с сопротивлением 4 Ом к одноканальному усилителю:

Термины подключения, которые необходимо знать

Схемы приведены ниже, но сначала давайте объясним несколько важных терминов.

SVC

Переходник с одной звуковой катушкой и двумя контактными клеммами, одна из которых помечена как положительная, а другая — как отрицательная.

DVC

Переходник с двойной звуковой катушкой с четырьмя контактными клеммами, двумя положительными и двумя отрицательными клеммами. Это дает вам больше возможностей для подключения сабвуфера в различных ситуациях.

Ом

Импеданс нагрузки или сопротивление выходному сигналу усилителя катушки сабвуфера. Звуковые катушки сабвуфера обычно бывают с импедансом 2 Ом, 4 Ом или 8 Ом. Значение часто напечатано на магните, если вы не уверены в том, что у вас есть.

Последовательная и параллельная проводка

Эти термины относятся к двум способам прокладки проводов громкоговорителей для надлежащего управления общей импедансной нагрузкой. Независимо от того, нужно ли вам использовать последовательную конфигурацию проводки, параллельную проводку или их комбинацию, наши диаграммы покажут вам лучший способ подключения ваших колонок, не используя запутанных технических терминов.

Когда вы соединяете двойные звуковые катушки и несколько сабвуферов вместе, результирующий общий импеданс не всегда просто вычислить или использовать на практике. На приведенной выше схеме звуковые катушки каждого сабвуфера соединены последовательно, а сами два сабвуфера соединены параллельно.

[Магазин автомобильных сабвуферов]

Выход усилителя

Усилитель выдает больше мощности через сабвуфер с низким сопротивлением, чем через сабвуфер с высоким сопротивлением. Но более низкий импеданс также означает большую нагрузку на усилитель. Некоторые усилители (обозначенные « low-imp » в приведенных ниже ссылках) могут безопасно управлять нагрузкой в ​​1 Ом и достигать максимальной выходной мощности. Обратитесь к производителю вашего усилителя или к руководству пользователя, чтобы определить, может ли ваш усилитель работать с нагрузкой с низким импедансом.

Мостовой режим

Мостовое подключение усилителя объединяет два канала усилителя в один для получения большей мощности. Недостатком шунтирования является то, что шунтированные каналы не могут управлять импедансными нагрузками так низко, как при отсутствии шунтирования. Правильный способ шунтирования усилителя обычно указан на клеммах проводов динамика усилителя. Для получения дополнительной информации прочитайте нашу статью «Как шунтировать усилитель».

[Магазин автомобильных усилителей]

Провод

Все провода, изображенные на схемах подключения сабвуфера, являются проводами динамиков. Для подключения сабвуферов мы рекомендуем использовать провода сечением от 12 до 16.

[Покупка проводов для динамиков]

Найдите нужную схему подключения

Теперь давайте подключим эти сабвуферы! Все наши электрические схемы приведены ниже. Выберите на диаграмме количество и тип имеющихся у вас сабвуферов. В зависимости от вашего оборудования может быть несколько способов безопасного подключения сабвуферов.

• 1 сабвуфер SVC 2 Ом, моноусилитель: 2 Ом
• 1 сабвуфер SVC 4 Ом, моноусилитель: 4 Ом
• 1 сабвуфер SVC 8 Ом, моноусилитель: 8 Ом
• 1 DVC 2 Ом сабвуфер, моноусилитель: 4 Ом
• 1 Сабвуфер DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 1 Сабвуфер DVC 4 Ом, моноусилитель: 2 Ом

• 2 Сабвуфер SVC 2 Ом, моноусилитель: 4 Ом
• 2 2-омные сабвуферы SVC, монофонический усилитель с малым сопротивлением: 1 Ом
• 2 сабвуфера SVC 4-омный сабвуфер, монофонический усилитель: 2 Ом
• 2 сабвуфера SVC 8-омный, монофонический усилитель: 4 Ом
• 2 сабвуфера DVC 2-омный , моноусилитель: 2 Ом
• 2 сабвуфера DVC 4 Ом, моноусилитель: 4 Ом
• 2 сабвуфера DVC 4 Ом, моноусилитель с малым сопротивлением: 1 Ом

• 3 сабвуфера SVC 2 Ом, моноусилитель : 6 Ом
• 3 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1,3 Ом
• 3 сабвуфера SVC 8 Ом, моноусилитель: 2,7 Ом
• 3 сабвуфера DVC 2 Ом, моноусилитель: 3 Ом
• 3 DVC 2
• 4 сабвуфера SVC 2 Ом, моноусилитель: 2 Ом
• 4 сабвуфера SVC 4 Ом, моноусилитель: 2 Ом
• 4 сабвуфера SVC 4 Ом , моноусилитель: 4 Ом
• 4 сабвуфера SVC 4 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 4 сабвуфера SVC 8 Ом, моноусилитель: 2 Ом
• 4 сабвуфера DVC 2 Ом, моноусилитель: 4 Ом
• 4 сабвуфера DVC 2 Ом, моноусилитель с низким сопротивлением: 1 Ом
• 4 сабвуфера DVC 4 Ом, моноусилитель: 2 Ом

• 1 сабвуфер SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
• 1 сабвуфер SVC 4 Ом, 2-канальный усилитель: 4 Ом
• 1 сабвуфер SVC 8 Ом, 2-канальный усилитель: 8 Ом
• 1 сабвуфер DVC 2 Ом, 2-канальный усилитель: 4 Ом , 2-канальный усилитель: 8 Ом
• 1 сабвуфер DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом

• 2 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом 2-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера SVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2 Ом
• 2 сабвуфера SVC 8 Ом, 2-канальный усилитель: 4 Ом
• 2 сабвуфера DVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом
• 2 2-омные сабвуферы DVC, 2-канальный усилитель с низким сопротивлением: 2 Ом
• 2 4-омные сабвуферы DVC, 2-канальный усилитель: 2 x 2 Ом
• 2 4-омные сабвуферы DVC, мостовое соединение, 2-канальный усилитель: 4 Ом

• 3 2-омные сабвуферы SVC, 2-канальный усилитель: 6 Ом
• 3 SVC 8-омные сабвуферы, 2-канальный усилитель с низким сопротивлением: 2,7 Ом
• 3 2-омные сабвуферы DVC, 2-канальный усилитель с низким сопротивлением: 3 Ом
• 3 сабвуфера DVC 4 Ом, 2-канальный усилитель: 6 Ом
• 3 сабвуфера DVC 4 Ом, 2-канальный усилитель с низким сопротивлением: 2,7 Ом

• 4 сабвуфера SVC 2 Ом, 2-канальный усилитель: 2 x 4 Ом
• 16
9015 4 сабвуфера SVC 2 Ом, 2 канала усилителя с низким сопротивлением: 2 Ом
• 4 сабвуфера SVC 4 Ом, 2 канала усилителя: 2 x 2 Ом
• 4 сабвуфера SVC 8 Ом, 2 канала усилителя: 2 x 4 Ом
• 4 Сабвуфер DVC 2 Ом, 2-канальный усилитель: 2 x 2 Ом
• 4 сабвуфера DVC 4 Ом, 2-канальный усилитель: 2 x 4 Ом

• 2 сабвуфера SVC 4 Ом, 4-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 8 Ом
• 2 сабвуфера DVC 2 Ом, 4-канальный усилитель: 2 x 4 Ом
• 2 сабвуфера DVC 4 Ом, 4-канальный усилитель: 2 x 8 Ом
• 2 4-омные сабвуферы DVC, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом

• 3 сабвуфера SVC 2-Ом, 4-канальный усилитель: 3 x 2 Ом
• 3 сабвуфера SVC 4-Ом, 4-канальный усилитель: 3 x 4 Ом
• 3 сабвуфера DVC 2 Ом, 4-канальный усилитель: 3 x 4 Ом
• 3 сабвуфера DVC 4 Ом, 4-канальный усилитель: 3 x 2 Ом

• 4 сабвуфера SVC 2 Ом, 4-канальный усилитель: 4 x 2 Ом
• 4 сабвуфера SVC 4 Ом, 4-канальный усилитель: 4 x 4 Ом
• 4 сабвуфера SVC 4 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
• 4 сабвуфера SVC 8 Ом, 4-канальный усилитель: 2 x 4 Ом
• 4 сабвуфера DVC 2 Ом, 4-канальный усилитель: 4 x 4 Ом
• 4 сабвуфера DVC 2 Ом, 4-канальный усилитель с низким сопротивлением: 2 x 2 Ом
• 4 сабвуфера DVC 4 Ом, 4-канальный усилитель: 4 x 2 Ом

Примечание о многоканальных усилителях

Пятиканальные усилители — это популярный способ получить «полную мощность системы» в одном корпусе — четыре канала для четырех динамиков плюс пятый, более мощный канал для ваших сабвуфер. 6- и 8-канальные усилители похожи и предлагают еще большую гибкость. Когда дело доходит до подключения сабвуферов к этим усилителям, будьте проще:

• Если вы подключаете сабвуфер(ы) к каналу сабвуфера, относитесь к нему как к одноканальному усилителю.
• Если вы соединяете два канала усилителя, просто рассматривайте его как 4-канальный усилитель с мостовым соединением.

Начните собирать свою басовую систему сегодня

Теперь, когда вы знаете, как соединять сабвуферы и усилители вместе, вы можете со знанием дела делать покупки в обширном ассортименте сабвуферов и усилителей Crutchfield. У нас также есть комплекты проводки для усилителей, провода для динамиков, кабели RCA, конденсаторы и многое другое.

Свяжитесь с нами по телефону, в чате или по электронной почте, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об усилителях, ознакомьтесь с нашим Руководством по установке усилителя.

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Взять напрокат комплект для прослушивания

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

Запатентованная технология Virtual Audio ^™ технология

Прослушайте динамики перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
МОЩНОСТЬ

РАВНО
ГРОМКОСТЬ

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

Выберите трек, чтобы начать прослушивание

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режиме равной мощности вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотой стандарт прослушивания спикеров — это слышать их в собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ^™

Больше не показывать

Спасибо за ваш отзыв!

Руководства по аудиопипке

Амплификаторы

APCLE 4 Канал — Английский APCLE 4 -канал — Испанский

Класс D (18001d/30001d) — Английский класс APCLE D (18001d/30001d) — Испанский0003

APCLE Class D (10001D/15001D) — Английский APCLE Class D (18001D/30001D) — Испанский

APCLE 2 Канал — Английский APCLE 2 Канал — Испанский

APCLE 2 Канал 6002/4 Канал 6004 — Английский APCLE 2 Канал 6002 /4 Канал 6004 — Испанский

APDLO -2504 — Английский APDLO -2504 — Испанский

APDLO -3502 — Английский APDLO -3502 -Spanish

APDLO Class D — Английский APDLO Class D — Испанский

APMCRO Полный диапазон — испанский

APMCRO Class D- английский APMCRO Class D- Испанский

APHD-F- Английский APHD-F- Испанский

APHD-M4800- Английский/испанский

APHD-800D-F4- английский/испанский

APMN 2075/2125 — Английский/испанский

APMN 600/1300/1500/2000- английский/испанский

APMN 4080/4095/55105- Английский/испанский

APMN 4100D/4150D/4200D- английский/испанский

APSR 1000/2150/4120 /6185 — английский/испанский

APSW-8500BTW/WTW — английский/испанский

APTV 500,2/1000,2/600,4/1000,4- английский

Subwoofers

P-12- английский/испанский

Q-12- английский/испанский

TS-car- английский/испанский

ts-cvr- /Испанский

TS-PP2-10-D4 — английский

TS-PP2-12 — английский

TS-PP2-15 — английский

TS-PP3-12 — английский

​TS-PP3-15 — английский

TS-PX-1250 — английский

TS-PX-1050 — английский

TS-PX-1550 — английский

   TXX-FA – английский/испанский

TXX-BD2W-18/18D – английский/испанский

TXX-BDC1 – английский/испанский

TXX-BDC2 – английский/испанский

TXX-BDC

TXX-BDC3-D2-Английский/Испанский

TXX-BDC4-Английский

TXX-BDC4-D2-Английский/Испанский

TXX-BDC4-18/18D2-Английский

Enclusures

APDX-ENCLOSURS-ENCLOSURS-ENCLOSURS-ENCLOSURE-INSLOSURE-–Knging

3333333333333333333333333333333333333333333333333333333333333н.
