Как работает хлопковый выключатель на микроконтроллере ATtiny13. Какие компоненты нужны для его сборки. Как правильно собрать и запрограммировать устройство. Какие преимущества у такого выключателя перед обычными.
Принцип работы хлопкового выключателя на ATtiny13
Хлопковый выключатель на микроконтроллере ATtiny13 позволяет управлять освещением с помощью хлопков в ладоши. Его принцип работы основан на следующих элементах:
- Микрофон, который улавливает звук хлопка
- Микроконтроллер ATtiny13, который обрабатывает сигнал с микрофона
- Реле, которое включает/выключает нагрузку по команде микроконтроллера
При хлопке микрофон генерирует электрический сигнал, который поступает на вход ATtiny13. Микроконтроллер анализирует этот сигнал и определяет, был ли это действительно хлопок. Если да — подается команда на включение или выключение реле, которое коммутирует нагрузку.
Компоненты для сборки хлопкового выключателя
Для сборки хлопкового выключателя на ATtiny13 потребуются следующие компоненты:
- Микроконтроллер ATtiny13
- Электретный микрофон
- Реле на 5В
- Транзистор для управления реле (например, BC547)
- Резисторы и конденсаторы по схеме
- Стабилизатор напряжения на 5В
- Печатная плата или макетная плата
Ключевым элементом является микроконтроллер ATtiny13. Он имеет небольшие размеры, низкое энергопотребление и достаточно возможностей для реализации хлопкового выключателя.
Схема подключения компонентов
Схема подключения компонентов хлопкового выключателя на ATtiny13 выглядит следующим образом:
- Микрофон подключается к аналоговому входу PB3 микроконтроллера через усилитель на операционном усилителе
- К выводу PB4 подключается транзистор, управляющий реле
- Питание 5В подается на VCC и GND микроконтроллера
- Кварцевый резонатор на 8 МГц подключается к выводам PB3 и PB4
Важно правильно рассчитать номиналы резисторов в схеме усилителя микрофона, чтобы получить нужное усиление сигнала. Также нужно подобрать подходящий транзистор для надежного переключения реле.
Программирование микроконтроллера ATtiny13
Для программирования ATtiny13 понадобится программатор и среда разработки Arduino IDE. Алгоритм работы программы следующий:
- Инициализация портов ввода-вывода и АЦП
- В бесконечном цикле опрос АЦП и анализ сигнала с микрофона
- При обнаружении хлопка — переключение состояния выхода, управляющего реле
- Задержка для устранения дребезга и повторных срабатываний
В программе нужно настроить пороговые значения для определения хлопка и подобрать оптимальные задержки. Это делается экспериментальным путем в процессе отладки устройства.
Сборка и настройка хлопкового выключателя
Процесс сборки и настройки хлопкового выключателя на ATtiny13 включает следующие этапы:
- Монтаж компонентов на плату согласно схеме
- Программирование микроконтроллера через программатор
- Подключение источника питания и нагрузки
- Настройка чувствительности микрофона подстроечным резистором
- Тестирование и отладка работы устройства
При сборке важно использовать качественные компоненты и аккуратно выполнить монтаж. Особое внимание нужно уделить правильному подключению микроконтроллера и программированию его через программатор.
Преимущества хлопкового выключателя на ATtiny13
Хлопковый выключатель на базе ATtiny13 имеет ряд преимуществ перед обычными выключателями:
- Удобство управления — не нужно искать выключатель в темноте
- Возможность управления из любой точки комнаты
- Простота монтажа — не требуется прокладка проводов
- Низкое энергопотребление в дежурном режиме
- Возможность настройки чувствительности и количества хлопков
Благодаря этим преимуществам хлопковые выключатели на микроконтроллерах становятся все более популярными для «умных» домов и квартир.
Области применения хлопковых выключателей
Хлопковые выключатели на базе ATtiny13 могут применяться в различных областях:
- Управление освещением в жилых помещениях
- Включение/выключение бытовых приборов
- Системы «умный дом»
- Автоматизация на производстве
- Устройства для людей с ограниченными возможностями
Простота использования и низкая стоимость делают такие выключатели привлекательными для массового применения в быту и промышленности. При этом функциональность устройства можно расширять, добавляя новые возможности в программу микроконтроллера.
виды, описание схем, а также как самостоятельно сделать устройство управления светом на 220 В на базе контролера attiny13?
Выключатели, которые реагируют на хлопок, ещё называют акустическими или звуковыми, поскольку замыкание цепи происходит при воздействии на чувствительную мембрану приёмника сигнала резкого громкого звука. Несколько лет назад их можно было наблюдать в модных зарубежных кинолентах, а о возможности установки в своём доме оставалось только мечтать. Проблема — в высокой цене, но при сборке из отдельных радиодеталей цена всей системы будет небольшой. Поэтому многие рассматривают вариант конструирования хлопкового выключателя своими руками.
Содержание
- 1 Применение
- 2 Виды устройств управления светом
- 2.1 Тип «вилка-розетка»
- 2.2 В корпусе
- 2.3 Без корпуса
- 3 Принцип работы
- 4 Схемы сборки
- 5 Установка устройства
- 6 Как сделать своими руками на Аttiny13 220 В?
Применение
Использование прибора допустимо с разными видами ламп, включая:
- светодиодные;
- галогенные;
- энергосберегающие;
- накаливания;
- люминесцентные.
Чтобы устройство работало, необходимо обеспечить условия: сеть с напряжением 220 В, максимальную величину суммарной мощности освещения до 0,3 кВт и температурный диапазон в помещении от 20 °C мороза до 40 °C тепла. Большинство моделей выключателей акустического типа имеют габариты примерно 3х5 см с толщиной до 2 см, что примерно равно спичечной коробке. Это позволяет устанавливать устройство с любым видом светильников и люстр.
Внимание
Необходимо для исправной и адекватной работы обеспечить тишину в помещении. Поэтому в шумных или общественных местах использование вызовет эффект светомузыки с частым мерцанием.
Чаще всего применяется подобное решение для организации освещения в подвалах, кладовых, длинных коридорах или проходных комнатах с несколькими выходами. Тогда не нужно будет устанавливать выключатель возле каждой двери или монтировать сложные перекрёстные схемы для управления освещением с нескольких точек (о перекрестных выключателях вы можете узнать здесь).
Виды устройств управления светом
- со звуковым датчиком и индикатором движения;
- акустические;
- хлопковые.
Первый тип сложнее в исполнении и сборке, что определяет и высокую цену. Однако при работе будут отсеиваться различные звуки, на которые не будет выполняться замыкание цепи. В акустических системах для активации применяются голосовые команды. В блок памяти вносится набор команд, которые обрабатываются логическим аппаратом и программным обеспечением. Цена их сравнительно высокая.
Важно
Хлопковые изделия настраиваются на реагирование при определённом количестве и частоте хлопков. Категория считается дешёвой в группе звуковых выключателей, может собираться начинающими радиолюбителями.
Для самостоятельной сборки необходимо выбирать простые схемы, поскольку часто сложные будут обходиться дороже, чем готовые фабричные.
Тип «вилка-розетка»
Отличается по назначению и выполняемым функциям. Если акустические выключатели для контроля над освещением используются для монтажа в электрическую цепь светильников, то приборы «вилка-розетка» применяются для любых бытовых приборов.
Принцип действия — реакция на хлопки, что приведёт механизм в действие и замкнёт контакты. На подключённой через такой выключатель вилке появится напряжение в цепи конкретного прибора. Вид устройства должен соответствовать таким характеристикам:
- для организации управления группой приборов через удлинитель – система CLAPS EXT;
- при установке на нескольких гнёздах розетки – оборудование типа CLAPS PLUG;
- серия CLAPS — для одиночного прибора;
- суммарная мощность нагрузки не должна превышать 1,1 кВт;
- напряжение в линии приборов или освещения – 220 В.
В корпусе
Такие приборы выпускаются в отдельном пластиковом корпусе, которых скрывает плату с набором электроэлементов, защищает внутреннюю начинку от попадания влаги и загрязнений, пыли. Характеристики:
- напряжение – 220В;
- класс защиты корпуса — IP-30;
- диапазон регулирования мощности звука — 30–150 дБ;
- суммарная мощность подключаемых приборов — 300 Вт.
Для монтажа такого выключателя потребуется продумать метод фиксации на осветительный прибор: прикручиванием к потолочному перекрытию на саморезы, приклеиванием на двухсторонний скотч или клей (жидкие гвозди) и т. п. Габариты прибора составляют примерно 4х5 см с толщиной до 2 см, возможен скрытый монтаж.
Без корпуса
Имеют вид печатной платы с множеством деталей, которые не закрыты от внешней среды. Это делается, когда выключатель должен монтироваться в подготовленную нишу, причём независимо от метода фиксации. Кодовое название категории бескорпусных выключателей указывается, как CLAPS MAX Free.
Совет
Среди преимуществ подобного выполнения детали — большая компактность, удобство монтажа. Технические требования к сети и границе нагрузок — как для устройств с корпусом.
Принцип работы
Прибор состоит из датчика, который должен реагировать на звук.
Среди современного оборудования для радиоэлектроники лучше всего с такой задачей справляется только микрофон, размер которого может быть миниатюрным. Достаточно установить пластичную мембрану, которая будет в результате попадания сферической звуковой волны создавать колебания.
Внутри микрофона после мембраны идут катушка и магнит, причём здесь нужно добиться движения этих элементов относительно друг друга. Тогда создаётся эффект электромагнитной индукции, который генерирует в цепи устройства электрический импульс.
Из-за множества деталей, например, транзисторов или тиристоров, выполняется каскадное многократное усиление импульса до той величины, которая способна активировать электрическую схему хлопкового включателя и замкнуть контакты в линии с электроприборами или освещением.
Реализация простая, труда не составит для мастера, однако
Схемы сборки
В зависимости от функционала и опций хлопкового выключателя может быть много разных схем сборки. Самая простая:
- Для получения сигнала (нескольких хлопков нужной громкости и частоты) применяется микрофон.
- Передачей через каскад из деталей выполняется усиление сигнала.
- Посредством компаратора на сигнал после усиления накладывается проверка по пороговому значению, чтобы отсеять шумы или посторонние звуки.
- Для превращения сигнала в электрический импульс требуется его трансформация через конвертацию в длинный сигнал посредством компаратора.
- При первом попадании в цепь выключателя на схеме будет засвечиваться светодиод при соответствии сигнала нужному хлопку. Это выполняется подведением к обнуляющемуся десятичному счётчику реле или светодиода.

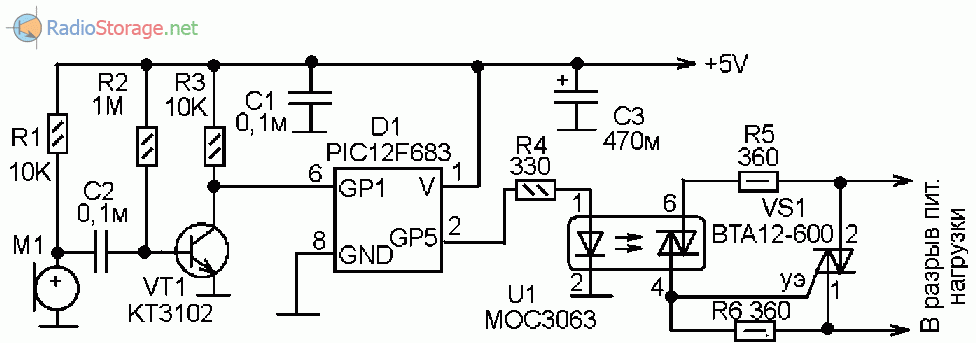

Фото схем:
Все схемы сборки и инструкции по установке таких выключателей, как инфракрасный, сенсорный, светодиодный, проходной и с подсветкой, вы найдете в отдельных статьях.
Мы расскажем вам о принципе работы таких устройств, а также материалах и инструментах для монтажа.
Установка устройства
Монтаж прибора возможен в клавишном выключателе с получением питания от бытовой сети:
- Из распределительной коробки выходит нулевой провод для подключения к лампе, а фазный – к самому выключателю.
- Акустический прибор должен устанавливаться в разрыв цепи между выключателем и коробкой. В корпусе светильника монтируется контроллер устройства.
- Ситуация с наличием двух пар проводов на выключателе встречается часто. Нужно определить те, по которым подаётся питание (фаза), а к нулю будут подсоединяться нагрузки – бытовые приборы или освещение.
При такой фиксации прибора должна выполняться обмотка или крепление в клеммах выключателя, поскольку пайку применить невозможно.
Как сделать своими руками на Аttiny13 220 В?
Для сборки прибора потребуются:
- реле;
- микрофон;
- attiny13 контроллер.
Будет использоваться такая схема подключения блоков:
- Устанавливается на плате контроллер attiny13, которая должна крепиться нижним самым правым выходом к батарее, среднему входу микрофона и одной лапке светодиода. Этот же выход идёт на подключение к «—» полюсу батареи.
- С верхней левой ножки контроллера выполняется подведение контакта к левому выходу микрофона и клемме батареи со знаком «+».
- Соединить вторую справа верхнюю лапку контроллера с правым контактом микрофона.
- Самая правая верхняя лапка контроллера припаивается через сопротивление ко второй свободной лапке светодиода, чтобы замкнуть цепь в устройстве.
- Сборка завершена.
Аналогичную функцию вместо светодиода может выполнять реле таких же параметров.
Внимание
Чтобы можно было воспользоваться устройством, необходимо его запрограммировать. Для этого на мобильном устройстве настраивается приложение arduino ide с внесением кода, в котором прописываются условия действия прибора в случае получения сигналов.
Внося в код собственные параметры, можно подкорректировать принцип работы самодельного акустического выключателя. Чаще всего устанавливается задержка между хлопками примерно 1–2 секунды, чтобы отсеять другие шумы. Акустические выключатели — всё ещё роскошь. Они не настолько популярны, объёмы производства массового характера не носят. Поэтому цена всё ещё «кусается». Но из ситуации можно просто выйти – собрать хлопковый выключатель собственными руками. При базовых навыках и знаниях, используя контроллер attiny13, можно сделать всё быстро, с малыми расходами.
