Как работает генератор сигналов на XR2206. Какие формы сигнала он может генерировать. Каков диапазон частот генератора XR2206. Как настроить генератор для получения качественного сигнала.
Принцип работы генератора на микросхеме XR2206
Генератор сигналов на микросхеме XR2206 представляет собой универсальный функциональный генератор, способный формировать сигналы различной формы в широком диапазоне частот. Основой схемы является специализированная микросхема XR2206, которая содержит в себе генератор прямоугольных импульсов, интегратор и формирователь синусоидального сигнала.
Принцип работы генератора следующий:
- Встроенный генератор формирует прямоугольные импульсы с коэффициентом заполнения 50%
- Эти импульсы подаются на интегратор, который преобразует их в треугольный сигнал
- Далее треугольный сигнал подается на формирователь синусоиды, который преобразует его в синусоидальный
- На выходе микросхемы (вывод 2) можно получить как синусоидальный, так и треугольный сигнал
- Прямоугольный сигнал снимается с отдельного выхода синхронизации (вывод 11)
Таким образом, одна микросхема XR2206 позволяет получить сразу три вида сигналов — синусоидальный, треугольный и прямоугольный.
Основные характеристики генератора на XR2206
Генератор на микросхеме XR2206 обладает следующими ключевыми характеристиками:
- Диапазон частот: от 1 Гц до 820 кГц (разбит на 5 поддиапазонов)
- Формы выходного сигнала: синусоидальный, треугольный, прямоугольный
- Максимальная амплитуда выходного сигнала: 8,5 В (пик-пик) для треугольного сигнала
- Регулировка выходного сигнала: от 0 до ±6 В
- Коэффициент гармонических искажений синусоидального сигнала: 0,5%
- Выходное сопротивление: 600 Ом
- Отдельный выход синхронизации с прямоугольным сигналом
Такие характеристики делают генератор на XR2206 универсальным инструментом для широкого круга радиолюбительских и лабораторных применений.

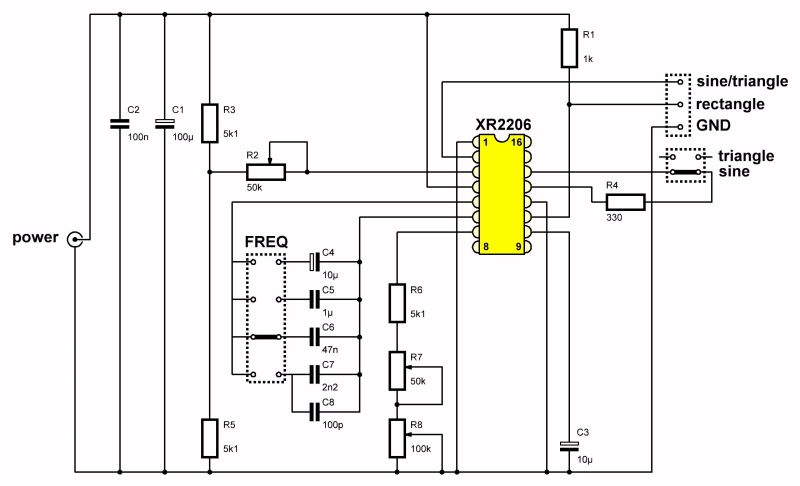

Схема генератора сигналов на XR2206
Рассмотрим основные функциональные узлы типовой схемы генератора на микросхеме XR2206:
- Микросхема XR2206 — основа схемы, содержит генератор, интегратор и формирователь сигналов
- Цепь задания частоты — конденсаторы C4-C8, переключаемые SW1, и резисторы R4+R13
- Цепь регулировки амплитуды — резистор R12
- Цепь регулировки симметрии сигнала — резистор R9
- Цепь выбора формы сигнала — переключатель SW2
- Выходной каскад — буферный усилитель на операционном усилителе
- Источник питания — двуполярный ±6,2В
Такая схема обеспечивает широкие возможности по формированию и настройке выходного сигнала генератора.
Настройка генератора для получения качественного сигнала
Для получения качественного выходного сигнала генератор на XR2206 требует правильной настройки. Основные этапы настройки:
- Установка симметрии треугольного сигнала с помощью R9
- Настройка формы синусоидального сигнала резистором R10
- Установка требуемой амплитуды выходного сигнала резистором R12
- Выбор нужного частотного диапазона переключателем SW1
- Точная подстройка частоты потенциометром R13
При правильной настройке генератор способен формировать сигналы с очень низким уровнем искажений, что особенно важно для измерительных применений.
Преимущества и недостатки генератора на XR2206
Генератор сигналов на микросхеме XR2206 обладает рядом достоинств:
- Простота схемы — основные функции реализованы в одной микросхеме
- Широкий диапазон частот — от единиц герц до сотен килогерц
- Возможность формирования трех видов сигналов
- Низкий уровень искажений выходного сигнала
- Стабильность частоты и амплитуды
- Возможность внешнего управления частотой
К недостаткам можно отнести:
- Ограниченный верхний предел частоты — около 1 МГц
- Необходимость двуполярного питания
- Зависимость параметров от температуры
Несмотря на некоторые ограничения, простота и универсальность делают генератор на XR2206 популярным среди радиолюбителей и в учебных лабораториях.
Применение генератора сигналов на XR2206
Благодаря своим характеристикам, генератор на микросхеме XR2206 находит широкое применение:
- Тестирование и настройка аудиоаппаратуры
- Проверка частотных характеристик усилителей и фильтров
- Калибровка измерительных приборов
- Учебные и исследовательские лаборатории
- Радиолюбительские проекты
- Генерация тестовых сигналов в электронике
Универсальность и доступность делают генератор на XR2206 полезным инструментом для широкого круга задач в области электроники и радиотехники.
Заключение
Функциональный генератор на микросхеме XR2206 представляет собой простое, но эффективное решение для формирования сигналов различной формы. Широкий диапазон частот, низкий уровень искажений и возможность получения трех видов сигналов делают его универсальным инструментом. Несмотря на некоторые ограничения, генератор на XR2206 остается популярным среди радиолюбителей и в учебных лабораториях благодаря своей простоте и доступности.
Xr2206 схема генератора
Генератор различных стабильных частот является необходимым лабораторным оборудованием. В интернете есть немало аналогичных по функциям схем, но они либо морально устарели, либо не обеспечивают достаточно широкого перекрытия частот. Устройство, описываемое здесь, основано на высоком качестве работы специализированной микросхемы XR Диапазон перекрываемых генератором частот впечатляет: 1 Гц — 1 МГц! XR способна генерировать качественные синусоидальные, прямоугольные и треугольные формы сигналов высокой точности и стабильности.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Назначение и вид микросхемы XR-2206
- Генератор-конструктор на XR2206CP (до 1 МГц)
- Функциональный генератор на XR2206
- Обзор генератора XR2206
- Схемы генераторов для лечения катушками Мишина
- Функциональн.
генератор сигналов на XR2206 119255 КОНСТРУКТОР!!! — описание:
- Конструктор «Функциональный генератор на микросхеме XR2206»
- Китай xr2206
- Принципиальные схемы генераторов на микросхеме К155ЛАЗ. Схема генератора принципиальная
генератор сигналов на XR2206 119255 КОНСТРУКТОР!!! — описание:ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Собираем простой функциональный сигнал генератор XR2206 c частотой до 1 Мгц
Назначение и вид микросхемы XR-2206
Если коснуться физики процессов, то в природе все выполняется на основе закона сохранения импульса, или, если сказать проще — невозможно совершить действие, не имея точки опоры, а в момент его совершения и объект, и опора получат одинаковое механическое воздействие.
Наша биологическая жизнь сейчас помещена в среду, где происходят постоянные пульсации от всех наших устройств, которые непрерывно оказывают воздействие на молекулярные структуры. Основным воздействием электростатики является прямая механическая работа по увеличению частоты вращения подкручивания вихревых оболочек молекул и их групп.
В результате происходит их избыточное энерго насыщение, приводящие к образованию более крупных кластеров.
Получается, что резко возросшая прочность новых образований связана с зацикливанием структуры по электромагнитной оси молекулярной структуры.
Дальнейшее воздействие на такие структуры механическими ударными способами малоэффективно. Аналогично происходит и в организме человека. Однако такие образования в организме приводят к формированию опухолей из-за своей избыточной энергетики гиперактивности , либо к блокировке каких-либо других функций организма.
Повышение энергетики процессов связано с уменьшением плотности среды между молекулярными кластерами, что и приводит к их устойчивости. Необходимо обеспечить приток среды внутрь кластера чтобы создать эффект размагничивания. Далее среда сама заполнит межмолекулярное пространство, что резко ослабит такие вихревые связи.
Самый простой способ это сделать — создать зону пониженной плотности среды с помощью электростатического имплозивного резонанса. На физическом уровне это явление всасывания падения среды в зону пониженной плотности. Этот процесс можно создать с помощью простой межвитковой емкости.
Есть лишь основное отличие между привычными для нас конденсаторами и тем, что мы должны сделать. В первом случае мы пытаемся наращивать емкость, сводя к минимуму индуктивность конденсатора, а во втором создаем минимальную емкость, но с максимальной индуктивностью, при этом индуктивность самих обкладок во время работы должна стремиться к нулю.
Работа в таком режиме возможна только в определенном диапазоне частот, который обусловлен только геометрией самой емкости.
Сильное отклонение от рабочей частоты резко снижает проводимость емкости и соответственно формирование электростатики. В номинальном же режиме работы, формируется две зоны снижения плотности среды относительно экватора, после чего происходит электростатическое всасывание в центр устройства.
Пропускаемая мощность через такую емкость зависит от подаваемого напряжения. TDAA B размещаем на радиаторе. Питать можно до 18 вольт. При имплозии искажения небольшие.
TDAA B 4. Конденсаторы на 5-ой ножке микросхемы TDAA B можно не ставить, если на эту ножку будут отсутствовать наводки. TDAA B обязательно размещать на радиаторе.
Идеальный синус на усилителе класса А. Автор: Денис Горелочкин. P1 — подстройка частоты для нашего диапазона кГц. R4 — амплитуда синусоиды. Ассистент —. Медицина: Медицинская энциклопедия: Катушка Мишина. Катушка Мишина Более ста лет человечество широко масштабно использует электрическую энергию.
Произведено громадное количество всевозможных устройств, которые постоянно находятся непосредственно рядом с нами, но не в одном из учебников не дается точного физического описания самого источника энергии — электрического тока.
При этом мы почти не задумываемся о простейшей биологической безопасности на ши х устройств, и, как показало время, абсолютно напрасно. За последние десятилетия произошло резкое увеличение всевозможных патологий внутренних органов человека, интенсивное развитие раковых и множества совершенно новых заболеваний, перед которыми традиционная медицина бессильна. Причиной всего этого является не столько загрязнение окружающей среды, сколько непонимание физических процессов во всех наших устройствах основанных на электромагнетизме.
Физика процессов Если коснуться физики процессов, то в природе все выполняется на основе закона сохранения импульса, или, если сказать проще — невозможно совершить действие, не имея точки опоры, а в момент его совершения и объект, и опора получат одинаковое механическое воздействие.
Схемы генераторов для лечения катушками Мишина 1. Поэтому в данной схеме он будет сильно греться. Поэтому требуется большой радиатор охлаждения. И схема будет иметь низкий КПД. Амплитуда напряжения , подводимого к катушке не превысит половины напряжения питания то есть 6 вольт.
Серьезным недостатком является регулировка частоты переменным резистром. Тут должен стоять проволочный многооборотный резистор. В противном случае проблематична точная настройка на частоту.
К тому же после недолгого применения резистор сотрётся, что приведет к неконтролируемым скачкам частоты. Недостатки: те же, что и выше.
Кроме пониженного КПД. В данном случае усилитель работает значительно лучше, хотя возможно и сложнее в настройке. Упрощенная схема Дениса Горелочкина. Теги: Катушка Мишина генератор статического поля генератор xr tda Комарова, К. Феоктистова и Б. Егорова на трехместном космическом корабле «Восход». Александрова ансамбля песни и пляски Советской Армии.
Фото Видео Форум О проекте.
Генератор-конструктор на XR2206CP (до 1 МГц)
Основные технические характеристики следующие:. Диапазон частот, кГц Неравномерность АЧХ, дБ, не более К числу наиболее необходимых в лаборатории радиолюбителя приборов по праву можно отнести генератор синусоидальных колебаний ЗЧ.
Генератор синусоиды на микросхеме КГФ2 (XR) и усилитель на TDAA(B) — минимум обвязки, питание 12 вольт. TDAA(B) размещаем.
Функциональный генератор на XR2206
Если коснуться физики процессов, то в природе все выполняется на основе закона сохранения импульса, или, если сказать проще — невозможно совершить действие, не имея точки опоры, а в момент его совершения и объект, и опора получат одинаковое механическое воздействие. Если же это рассмотреть с точки зрения вихревых процессов, то получается, что создавая стандартным способом любые электромагнитные взаимодействия, мы опираемся на поперечную электростатическую электрическую плоскость. Наша биологическая жизнь сейчас помещена в среду, где происходят постоянные пульсации от всех наших устройств, которые непрерывно оказывают воздействие на молекулярные структуры.
Основным воздействием электростатики является прямая механическая работа по увеличению частоты вращения подкручивания вихревых оболочек молекул и их групп. В результате происходит их избыточное энерго насыщение, приводящие к образованию более крупных кластеров. Получается, что резко возросшая прочность новых образований связана с зацикливанием структуры по электромагнитной оси молекулярной структуры. Дальнейшее воздействие на такие структуры механическими ударными способами малоэффективно.
Обзор генератора XR2206
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Схемы генераторов для лечения катушками Мишина
Данная статья посвящена конструктору генератора XR Генератор может выдавать сигнал в частотном диапазоне 1 Гц — 1 МГц в форме синуса, треугольника и прямоугольника с регулируемой амплитудой. Было решено сделать обзор на конструктор этого прибора. Внутри пакетик поменьше с радиодеталями,завернутые в пленку детали корпуса и печатная плата, а также инструкция по сборке на английском языке. В инструкции не дано конкретных указаний, в какой последовательности собирать, только общие правила, например, сначала ставить мелкие детали, потом крупные и не перевернуть микросхему.
Функциональн.генератор сигналов на XR2206 119255 КОНСТРУКТОР!!! — описание:
Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел. Основы спутникового телевидения перейти в раздел. Каталог схем перейти в раздел. Литература перейти в раздел. Статьи перейти в раздел.
Схемы телевизоров перейти в раздел. Файловое хранилище перейти в раздел.
Генератор синусоиды на микросхеме КГФ2 (XR) и усилитель на TDAA(B) — минимум обвязки, питание 12 вольт. TDAA(B) размещаем.

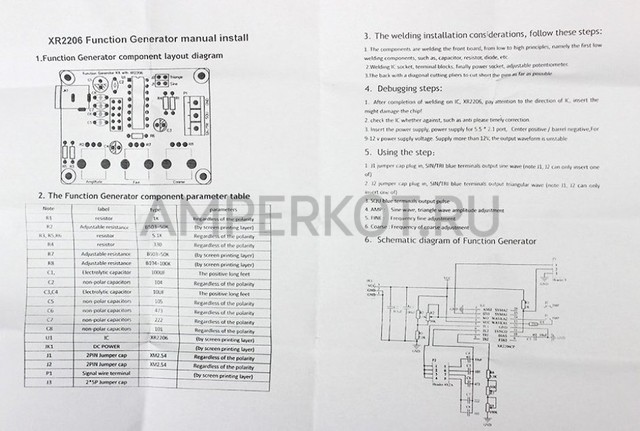

Конструктор «Функциональный генератор на микросхеме XR2206»
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать?
Китай xr2206
ВИДЕО ПО ТЕМЕ: Обзор генератора XR2206 (с Banggood)
Купить готовый генератор синуса для лечебных катушек Мишина. По Украине любой транспортной компанией. В Россию и в другие страны отправка почтой. TDAA B размещаем на радиаторе. Питать можно до 18 вольт. Есть искажения синусоиды.
За основу проекта взята известная схема генератора для катушки Мишина на основе генератора на микросхеме XR ГФ2 и усилителя мощности на микросхеме TDA В схему генератора введены цепи авутоматической подстройки частоты на резонансную частоту катушки на основе следующих компонентов: датчик тока — INA, управление arduino nano, цепь управления частотой — DAC MCP в связке с полевым транзистором КП
Принципиальные схемы генераторов на микросхеме К155ЛАЗ.
Схема генератора принципиальнаяВойти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания. Войти Войти через.
Читатели блога спрашивают о преимуществах генератора с ручной настройкой на частоту резонанса, схема которого имеется в облачном хранилище и приведена в посте «Вихревая медицина ч. Попытаюсь вкратце ответить на этот вопрос. В самом начале становления вихревой медицины Александра Мишина очень многие приверженцы этого метода лечения зачастую использовали достаточно мощные генераторы для катушек Мишина с большой амплитудой выходного сигнала и токами, измеряемыми сотнями миллиампер.
Генератор сигналов на микросхеме XR2206
Генератор сигналов на микросхеме XR2206, представленная схема позволяет генерировать высококачественные синусоидальные, треугольные или прямоугольные сигналы благодаря низкому коэффициенту искажения и хорошей линейности.
Широкий частотный диапазон (от 1 Гц до 1 МГц), а также регулируемая амплитуда делают его полезным инструментом для любителей электроники.
Краткие характеристики генератор сигналов на микросхеме XR2206.
— Диапазон частот: от 1 Гц до 820 кГц пять поддиапазонов
— Форма сигнала на выходе: синусоидальный, треугольный, прямоугольный
— Треугольный уровень выходного сигнала: 8,5 В пик-пик макс.
— Однополярный выход синхронизации
— Регулировка выхода: от 0 до ±6 В
— Синусоидальное гармоническое искажение: 0,5%
— Выходное сопротивление: 600 Ом
Как определить частотную характеристику усилителя или другого аудиоустройства? Что же, подаем на его вход заведомо известный сигнал и сравниваем его с помощью осциллографа с двумя каналами. Эти тесты должны проводиться на частотах, достигающими нескольких десятков кГц, а полоса определяется как диапазон частот, в пределах которого амплитуда выходного сигнала снижается максимум до -3 дБ.
Приборы, необходимые для этого вида испытаний, должны иметь синусоидальный сигнал в диапазоне от нескольких Гц до 100 кГц и более.
Анализ, выполненный с помощью известного синусоидального сигнала, более чем достаточен для любого линейного устройства. Ведь многие экспериментаторы сами делают различные предусилители, усилители мощности и т.д. и поскольку приборы, необходимые для этого, достаточно дорогостоящие в этой небольшой статье предлагается схема простого генератора, но пригодного для настройки любительских конструкций.
Этот генератор сигналов на микросхеме XR2206 имеет три вида выходного сигнала синусоидальный, треугольный и прямоугольный с частотой от 1 Гц до 820 кГц и амплитудой 2,1 В (среднеквадратичное значение), что более чем достаточно для настройки предусилителя, усилителя мощности либо фильтра. Для улучшения показаний осциллографа схема имеет синхронизацию, которая создает импульсную составляющую (от 0 до 6 В) той же частоты, что и сигнал, присутствующий на основном выходе.

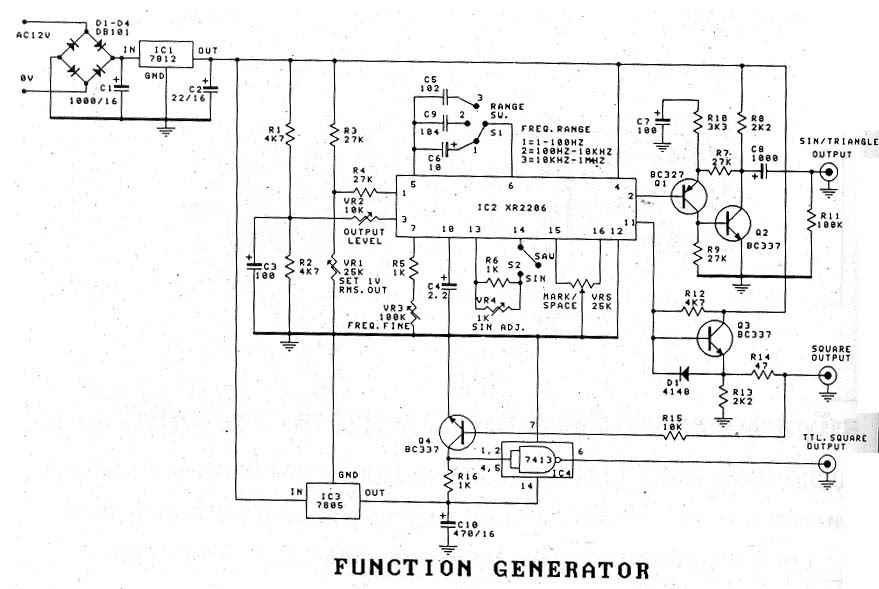

Принципиальная схема представлена на рисунке, на ней видно, что генератор состоит в основном на одной микросхеме XR2206, которая содержит синтезатор синусоидального сигнала с очень низким уровнем искажений и основной генератор. В частности, основой этой микросхемы является генератор прямоугольных импульсов с коэффициентом заполнения 50 %, выходной сигнал которого подается на интегратор R/C, способный преобразовать исходный сигнал в треугольный. Полученный таким образом сигнал формируется микросхемой, которая преобразовывается в синусоиду, взятой с выхода (вывод 2).
Таким образом, в зависимости от настройки, выполненной извне, микросхема XR2206 может выдавать синусоидальное или треугольное напряжение на выводе 2. Точнее, это переключатель SW2, установленный между контактами 13 и 14, который определяет режим работы микросхемы. Прямоугольный сигнал снимается с вывода 11 (SYNC OUT), обозначенного на принципиальной схеме как выход SYNC, амплитуда выходного сигнала также может быть уменьшена, если переключатель SW3 находится в положении HALF.
ГУН (генератор управляемый напряжением) работает на частоте, строго зависящей от емкости времязадающих конденсаторов С4-С8 (переключаемых переключателем SW1), установленного между выводами 5 и 6, а также цепь из резистора R4 (постоянный) + R13 (потенциометр), установленной между выводами 7 и минусом питания (вывод 12). Амплитуда выходного сигнала также может регулироваться подстроечным резистором R12, установленным между выводом 3 и землей. Управляя потенциометром R14, можно изменять выходное напряжение смещения и придавать ему примерно значение, равное полученному при помощи R12.
Но давайте немного подробней рассмотрим некоторые детали, чтобы понять, какие решения были приняты. Чтобы полностью охватить диапазон от 1 Гц до 820 кГц, необходимо было разделить его на пять поддиапазонов, каждый из которых был связан с одним из конденсаторов C4–C8, переключаемых переключателем SW1, это позволяет микросхеме XR2206 работать в пяти частотных диапазонах, в каждом из которых потенциометром R13 можно изменять частоту от минимума до максимума (в таблице в статье эти диапазоны частот указаны в соответствии с установленным положением SW1).
Но также можно управлять изменением частоты на каждом поддиапазоне, просто подав на вход IN управляющее напряжение величиной от -6 до 0 В, с помощью операционного усилителя, на входе которого имеется подстроечный резистор, устанавливающий опорное напряжение.
К этому входу также можно подвести пилообразный сигнал для получения «развертки», т. е. позволяющей микросхеме XR2206 выводить сигнал, частота которого в полосе, соответствующей положению переключателя, циклически изменяется от минимума до максимума и обратно (частота качания). Развертка очень полезна, поскольку генератор соединен с осциллографом, для просмотра частотной характеристики фильтра.
Интегратор, который внутри микросхемы формирует сначала треугольный, а затем синусоидальный сигнал, работает с максимальной выходной амплитудой, установленной резистором R17, а также сопротивлением, включенным последовательно на выводе 3. Это означает, что при переходе от одной формы сигнала к другой выход генератора будет выдавать совершенно разные уровни, однако резистором R12 можно произвольно изменять напряжение на выводе 3 от 0 В до максимума, установленного настройкой на выводе 1 (к этому выводу подключен резистор 4,7 кОм, небольшое значение, учитывая высокое входное сопротивление 100 кОм, которое, следовательно, не влияет на выходной уровень).
Симметрия создаваемого сигнала регулируется подстроечным резистором R9, включенным между выводами 15 и 16, это позволяет варьировать потенциал, подаваемый на эти выводы, для получения на выходе, полуволны, которая будет иметь одинаковую амплитуду и форму. Вывод 2 — это выход XR2206 (импеданс 600 Ом), на котором мы можем получать синусоидальный так и треугольный сигнал. Выбор выходной формы сигнала при помощи кнопки SW2, который подключает или отключает цепь R10/R11 между контактами 13 и 14 и, следовательно, формирования сигнала. Замкнутый позволяет включить синусоидальный сигнал, а разомкнутый треугольный. В обоих случаях амплитуда между выводом 2 и землей (микросхема работает от двухполярного источника питания) может достигать не более 6 В (2,1 В среднеквадратичного значения). Подстроечный резистор R10 позволяет подстроить искажение синусоиды, так как он подключается между 13 и 14 выводами только при замкнутом выключателе SW2.
Для синхронизации осциллографа можно использовать сигнал, присутствующий на выводе 11, который имеет частоту, вырабатываемую основным генератором, с пиковой амплитудой, соответствующей значению источника питания, т.
е. 12 В. Поскольку нам может понадобиться сигнал синхронизации, либо положительный, либо отрицательный, для этого установлен SW3, благодаря которому можно легко выбрать. Эта возможность достигается подключением вывода 11 к положительному питанию через два последовательных резистора одинакового номинала, таким образом, когда SYNC OUT микросхемы представляет отрицательное значение (-6 В), в точке соединения R6 и R7 имеют потенциал 0 В, когда вывод 11 находится на +6 В (высокий уровень), контакт HALF находится под потенциалом положительного источника питания. Да и еще хотелось добавить, что на Алиэкспресс есть такие наборы для сборки генератора с этой микросхемой.
Схема питается от двухполярного источника питания стандартного типа, сетевой трансформатор 230 В с вторичной обмоткой 6+6 В с центральной точкой, соединенной на корпус, выпрямительный мост РТ1, электролитические сглаживающие конденсаторы С9 и С10, два стабилитрона с резисторами R15 и R16. На выходе получаем стабилизированное напряжение -6,2 В/0/+6,2 В, необходимое для работы микросхемы XR2206.
Возможный вариант печатной платы представлен на рисунке.
Немного о настройке генератор сигналов на микросхеме XR2206, все, что вам нужно сделать, это включить схему и произвести минимум настроек (необходимых для нормальной работы и получения идеальных сигналов). При этом мы должны использовать осциллограф с полосой пропускания не менее одного мегагерца. Подключите щуп осциллографа к BNC OUT генератора, разомкните переключатель SW2, установите R9 примерно в среднее положение и выберем с помощью переключателя SW1 (положение 3, см. таблицу).
Проверяем (поигравшись с настройками осциллографа), что треугольный сигнал действительно присутствует на выходе (он, возможно, не будет идеальным, для придания ему симметричности отрегулируем подстроечным резистором R9 до тех пор, пока нарастающая не станет равной той же продолжительности, что и убывающая), эта настройка является решающей, потому что она также имеет значение на симметрии синусоиды (симметрия устанавливается на треугольном сигнале, потому что это проще, чем на синусоиде).
Если отображаемый сигнал обрезается, уменьшите его амплитуду потенциометром R12. Затем замкнем SW2 и убедимся, что генератор выдает синусоидальный сигнал, если он не очень идеален подстраиваем потенциометром R10.
При использовании помните, что три BNC разъема используются для снятия синусоидального и треугольного выходного сигнала, а также прямоугольного импульсного сигнала синхронизации осциллографа, разъем (IN) является входом, зарезервированным для свипирования, на него может быть подан сигнал от -6 до 0 В для изменения выходной частоты (этот сигнал может быть получен от внешнего генератора, способного обеспечить прямоугольный, треугольный или синусоиду.
Генератор сигналов НЧМой Генератор – Р №4 1988 С46Мой ГКЧ Р № 11 1995 С24 (прототип) Смотри так же: Радио №2 1987 стр. 60 – Генератор НЧ – 20Гц…20КГц, синусоида + меандр. Радио №5-6 1981 стр. 68-70 Низкочастотный функциональный генератор (и работа с ним) Радио №9 1985 стр. Низкочастотный ГКЧ Радио № 3 1982 стр 61 (4 ОУ, К176КТ1 К176ЛА7 – преобрю треуг – син) Мой Генератор – Р №4 1988 С46 Важные замечания. Смотри статью Е. Лукина в статье «Генератор синусоидального напряжения со сверхнизким коэффициентом гармоник» Радиохобби №5 1999 стр. 40. – стабилизация амплитуды на аналоговом перемножителе К525ПС2А(Б) http://forum.datagor.ru/index.php?showtopic=10244&st=0&gopid=133580entry133580 Вячеслав говорит: Прежде всего в схеме ошибка (опечатка). Номинал R6 должен быть 560 кОм. В паре с R9 такого же номинала они образуют делитель ООС, линеализирующий сопротивление канала VT1. В идеале R9 можно заменить на 510 кОм + прдстроечник 100 кОм. Ним устанавливается мин. КНИ. В своё время на заводском ГРН-1, собранном практически по той же схеме, но без отдельного интегратора, после введения и насройки линеализирующей цепи R6, R9 получил КНИ в 0,03% Часотные свойства КП103 сильно не повлияют, намного важнее быстродействие ОУ. Вообще, правильность регулировки R4 можно проконтролировать по уровню напряжения на выходе интегратора — оно должно быть постоянно отрицательным (в случае КП103), ни в коем разе не достигая ноля и, тем более, не «переваливая» через него. Лампочки в цепи стабилизации. Самый линейный из возможных нелинейный элемент. Гармоники на НЧ? Помилуйте — на осциллографе чистая синусоида, КНИ на 20 — 100 Гц никогда не мерял. Слухи о чувствтельности к вибрациям сильно преувеличены. Цитата(andrew_spb @ 28.4.2015, 21:50) * Вместо лампочки вообще-то положен термистор… Вячеслав говорит: Кем положен? mellow.gif Для стабилизации амплитуды колебаний нужен элемент, проводимость которого зависит либо от приложенного к нему напряжения (лампа накаливания, термистор, диод), либо от внешнего сигнала управления (полевой транзистор, оптрон, аналоговый перемножитель). Из всего перечисленного только лампа накаливания имеет практически идеальную линейность, в смысле минимума вносимых гармоник. В том числе и на высоких уровнях сигнала. Основной её недостаток — низкоомность и, как следствие, затруднённость применения в ламповых схемах. Там более прижились термисторы, просто по причине высокоомности. Потом, из ламповых генераторов термисторы перекочевали в транзисторные. Но не стали законом. Пример качественного промышленного генератора с лампой накаливания в цепи стабилизации амплитуды я приводил. Правда, основная масса полупроводниковых генераторов имела стабилизацию на ПТ. Но и гармоники, примерно на порядок, повыше. Генераторы на биениях никогда не были прецизионным, в смысле гармоник, источником. Скажем, Г3-124, имеющий возможность на одном диапазоне перекрыть полосу от 2 Гц до 200-т кГц, имеет КНИ 0,2 — 1%, в зависимости от частоты. У подобных генераторов совсем другое предназначение. Хорошим примером точного источника может служить Г3-121 с КНИ на звуке 0,02 — 0,03%. Если с лампочкой — желательно поискать высоковольтную и небольшой мощности. Я использовал 130 V 2.4 W Её сопротивление колеблется от 690 Ом в холодном состоянии до 3,3 кОма при 24-х Вольтах. За отсутствием таковой можно поэкспериментировать с коммутаторными лампами на 48 Вольт, включив 2 — 3 последовательно. Эх блин, такие лампочки я то ли повыкидывал, то ли нашёл им достойное применение. В общем, нету уже… А вот в этой схеме используется довольно низкоомная лампочка (всего 25 Ом в холодном состоянии) и по уверению автора на 1кГц он получил искажения всего 0,0003% Уменьшено до 44% Прикрепленное изображение 559 x 620 (49,85 килобайт) Но мне нужен именно перестраиваемый генератор. Т.е. либо попробовать эту схему сделать с переключателями, либо как-то совместить эти две схемы. Боюсь, до макетной платы доберусь только в выходные…. P.S. Даже если автор на один ноль ошибся, всё равно неплохо получается Для того, чтобы лампочка эффективно работала, через неё должен течь достаточно заметный ток. Смотрите, для лампы 130 в, 2,4 Ватта рабочий ток в 18,5 мА. В схемах генератора она у меня работала при токе 1,5 — 2,4 мА или 8 — 12,5%% от номинала. Применительно к конкретной схеме. Цепь стабилизации амплитуды должна обеспечить Ку 3. При среднем положении подстроечника это соответствует сопротивлению лампы 25 Ом, напряжению на ней 75 мВ и току через неё 3 мА при выходе в 5 Вольт RMS. Проверьте сопротивление Вашей лампы в этом режиме. Проще всего, подключив её через сопротивление 430 Ом к свежей пальчиковой батарейке или иным образом обеспечив ток 3 мА. Ешё лучше снять вольт — амперную характеристику лампы в диапазоне 0 — 1,5 Вольта, можно на постоянном токе, без разницы. Лампочки стабилизируют за счет резкого изменения сопротивления нити накала при незначительных изменениях напряжения (тока) на них. Это происходит в режиме «на грани свечения». Поэтому выбор ламп на значительное напряжение или ток, бесперспективен, высоких параметров (а ведь именно их вы добиваетесь) вы точно не получите (в первую очередь стабильности по амплитуде). Поэтому раньше в журнале нередко рекомендовали СМН-6,3-20, лампу на 20 мА, последовательно соединяли несколько таких ламп для получения бОльшего выходного напряжения ГЗЧ. Для достижения хорошего результата подбирали напряжение генератора (оно должно быть постоянным по амплитуде) так, чтобы обеспечивался режим «тёплого» накала («горячий»- лампа ярко светится). Для минимизации нелинейных искажений и изменений амплитуды обычно требовались разные режимы работы. Почитайте старые журналы «Радио» докомпьютерной эпохи, там всё расписано, часто подробнее и грамотнее, чем здешними советчиками. Перестраиваемый генератор или на фиксированную частоту — на выбор схемы стабилизации это не влияет. Просто возможности по поддержанию стабильного выходного напряжения у них разные. Высокоомность лампы не критична — лишь бы усилитель генератора смог работать на такую нагрузку. В одной из промежуточных конструкций я применял миниатюрные лампочки на 12 Вольт от подсветки магнитофона, 2 — 4 последовательно. Тоже неплохо получилось. Чтобы избежать проблем с согласованностью резисторов, надо применять схемы на фазовращателях, коэффициент передачи которых не зависит от разброса регулирующего элемента. В Радио №5 за 1989 был описан генератор с весьма неплохими параметрами и перестройкой одним резистором. (см. ниже) На всякий случай: В этой схеме (Р7, 1984) VT1 – КП103 http://forum.datagor.ru/index.php?showtopic=10244&st=0&start=0 #21 Сверхнизкие КНИ можно мерять по Лукину или воспользовавшись векторным индикатором НИ Акулиничева, описаным в Радио, 1977, № 6, с. Кроме того, в наш дом пришла цифра 192 кГц / 24 бита. К примеру, моя ESI Juli@ в этом режиме обеспечивает уровень шума, -105.1 дБА и гармонические искажения 0.0008% при работе «сама на себя». Этого более чем достаточно для большинства «домашних» измерений. Впрочем, я немного отклонился от темы. Информация Владимира очень интересна, как минимум с познавательной точки зрения. И как знать — может кто то решиться воплотить это в «железе». Вопрос с плавностью перестройки частоты можно решить, применив строенный КПЕ от радиоприёмника по схеме рис.1 б. Правда, надо будет позаботиться о его тщательной экранировке, чтобы не нахвататься наводок. В плане познавательной информации могу добавить HAMEG HM8037 Sine Wave Generator с весьма высокими параметрами (КНИ на 1 кГц содержащей аналоговый перемножитель AD633 в цепи стабилизации. К нему, до пары, HAMEG HM8027 DISTORTION-METER. Способен измерять КНИ 0,01 — 50% в звуковом диапазоне. Предварительная настройка на частоту ручная, при отклонении менее 15-ти %% происходит автоматический захват частоты системой ФАПЧ. При этом схема весьма не сложна. _http://www.sm5cbw.se/hameg/hm80/hm8027-serv.pdf И ещё один весьма милый малыш HEATHKIT IG-5282 AUDIO-GENERATOR
Прост, как детекторный приёмник. Правда данных по искажениям найти не удалось.
Ещё одно детище от Heathkit — Model IG-5218 Sine-Square Audio Generator При появлении дома хорошей звуковой карты острая необходимость в генераторе несколько уменьшается. Единственное ограничение, в основном по частотному диапазону — качество и особенности звуковой карты. Далеко не все, даже позиционируемые рекламой как проессиональные, в режиме 24/192 могут обеспечить полосу в 96 кГц. RME, к примеру, может. Моя Juli@ имеет линейность АЧХ ло 66,2 кГц Генератор использую в паре с осциллографом при ремонте, просто чтобы отследить сигнал и его качество в тех или иных точках. Оценка искажений тут только визуальная, порог порядка 1-го %. Ещё раз напомню — ни коим образом не хочу умалить достоинств предложенного Вами решения или отговорить кого то от его повторения. Хотя, тот же HAMEG HM8037 намного проще, при весьма сопоставимых параметрах. В 2012 делал на заказ, заменив AD633 на ОЭП-13 с соответствующими цепями управления. На основные параметры такая замена не повлияла. Falconist говорит: Лично я для себя повторил схему в аттаче. Результат изготовления (тоже в аттаче). Очень доволен работой. Главное достоинство схемы на фазовращателях — не нужно точное согласование частей переменного резистора, как для мостов (Вина, двойного Т-образного). У меня с ОЭП-2 генератор прекрасно работает. Фото я приводил. Пришлось, конечно, малехо поизгаляться. В частности, увеличил номиналы резисторов в 3 раза (до 4,7 кОм), поскольку при питании +/- 12 В выходы ОУ с резисторами 0,5 кОм были перегружены. Наверное, надо было бы еще больше увеличивать, но сошло и так. Чугунов: В своё время я пользовался оптронами (нужен оптрон, а не фоторезистор) ОЭП-1 (их можно найти и сегодня). Вот здесь _http://zapadpribor.com/oep-1/ написано, что «Световое сопротивление, при Iвх — 12 мА — не более 2·кОм.» В этом оптроне стоит … лампочка. Если тока для её питания будет недостаточно, можно вскрыть корпус и включить светодиод. Конечно, надо обеспечить светоизоляцию. Конечно, тожно найти более современный оптрон, обязательно с фоторезистором. Собран в корпусе от привода CD В Схема не критична к параметрам фоторезистора, достаточно помнить, что IC2A должна давать усиление 1 и соответствующим образом скорректировать номиналы резисторов. Благо, вход ОУ на полевиках, практически никаких ограничений. Цепочка между выаодами 1 и 2 IC2A должна иметь сопротивление 1,5 кОм. Оно состоит из параллельно включенных 1,6 кОм и 24 кОм. Последнее — это последовательно включенные 6,8 кОм и фоторезистор. Отсюда, сопротивление фоторезистора 24 — 6,8 = 17,2 кОм. Можно вообще просто. Смотрите, вот результаты измерений зависимости сопротивления фоторезистора от напряжения на лампочке для одного из моих ОЭП-13. При напряжении на лампе 1,75 Вольта, сопротивление фоторезистора 11,6 кОм. Включив лампу прямо на выход IC2A, лучше через умощняющие транзисторы, поскольку её сопротивление порядка 200 Ом и изменив резистор 6,8 кОм на 12 Ком, для получения требуемых 24-х кОм, мы получим генератор со стабилизацией амплитуды за счёт свойств оптрона, не требующий выпрямителей сигнала. Требуемый уровень выходного напряжения можно получить подбирая оптрон или меняя номинал резистора, включенного последовательно с фоторезистором. К стати, лампа этого оптрона, сама по себе, неплохо работает в схемах стабилизации. Валерий : Предположим, что используется наш фоторезистор — Темновое сопротивление 5МОм, минимум в освещённом состоянии (кажется) 200кОм. |
42-44 Функциональный генератор (НЧ – 20Гц…20КГц на К548УН1)
В плане параметров предпочтительнее экземпляры с бОльшим напряжением отсечки.
Там применена Т RC цепь, как частотозадающий элемент и ПТ в цепи стабилизации амплитуды. Правда схема далеко не для конструкции выходного дня.
Примеры я приводил в сообщении № 8.
Программа стала, фактически, стандартом по умолчанию для подобных дел.
Её обсуждение: _http://forum.cxem.net/index.php?showtopic=131569.

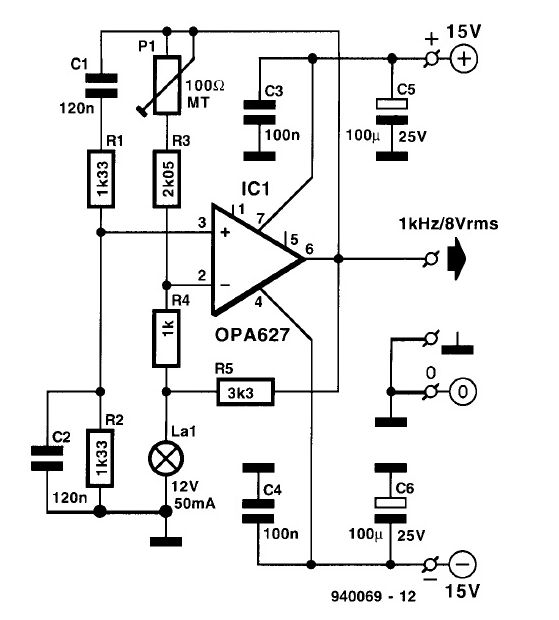

Лампочка из-за своей инерционности должна быть для генератора лучше. Фоторезистор внутри неплохой, подобные успешно использовались и в магнитофонах.
Принципиальная схема LC-генератора с трансформаторной обратной связью. Схема принципиальная генератора
ГлавнаяРазноеСхема принципиальная генератора
Основное электрооборудование и принципиальные схемы ДЭС
Синхронные генераторы
Генераторы с машинной системой возбуждения в качестве возбудителя имеют генератор постоянного тока, связанный с валом генератора текстропной (ременной) передачей или фланцем.
Обычно возбудитель имеет мощность, равную 1,5-2,5% номинальной мощности генератора ДЭС.
Рис.1. Принципиальная схема генератора с машинной системой возбуждения.
На рис.1 изображена принципиальная электрическая схема генератора с машинной системой возбуждения. Схема состоит из генератора 1, возбудителя 2 и реостатов регулирования напряжения 3.
В станине статора в специальных пазах уложена обмотка статора 4, концы которой 20 выведены в коробку выводов генератора. Ротор генератора состоит из железного сердечника с намотанной на нем обмоткой возбуждения 5. Концы обмотки 5 выведены на контактные кольца 7 и через щеточную систему и провода 6 — в коробку выводов возбудителя 8.
Полюсы возбудителя представляют собой сердечники с намотанной на них обмоткой возбуждения 11 и имеют слабое остаточное намагничивание. Поэтому в межполюсном пространстве всегда имеется магнитное поле. Концы 10 и 12 обмотки 11 заведены в коробку выводов 8.
При помощи токосъемных щеток с коллектора 21 снимается постоянное напряжение (выводы 9 и 13 возбудителя). При пуске двигатель (дизель) вращает вал генератора 1 с ротором и соединенный с ними якорь возбудителя. При этом обмотки якоря возбудителя пересекают магнитное поле, создаваемое полюсами возбудителя в межполюсном пространстве, и в них индуктируется переменная электродвижущая сила (ЭДС).
С помощью коллектора ЭДС преобразуется в напряжение постоянного тока, и по обмотке возбуждения возбудителя 11 пройдет ток, что вызовет в свою очередь усиление магнитного поля в межполюсном пространстве, и, следовательно, в обмотке якоря возбудителя начнет индуктироваться большая ЭДС. Этот процесс будет продолжаться до получения на зажимах возбудителя напряжения, обусловленного сопротивлением 14 в цепи обмотки возбуждения возбудителя. Обмотка возбуждения генератора 5, соединенная с обмоткой якоря возбудителя, является ее нагрузкой. При протекании тока по обмотке возбуждения генератора 5 создается магнитное поле, которое замыкается через сердечник (станину) статора.
Ротор генератора вращается, магнитное поле пересекает неподвижную статорную обмотку 4 и индуктирует в ней переменную ЭДС, которая снимается с концов 20 в коробке выводов генератора.
С помощью реостатов 14, 15, 17 (в неавтоматическом режиме, контакт 18 замкнут) или, изменяя сопротивление угольного столба 19 (в автоматическом режиме, контакт 16 замкнут), можно регулировать напряжение на якоре возбудителя и тем самым изменять напряжение на выводах статорной обмотки генератора.
Генераторы имеют встроенные (ДГС) или выносные возбудители (ПС-93-4 и СГД). Машинный возбудитель усложняет конструкцию генератора, увеличивает его размеры и массу, кроме того, коллектор и щетки имеют повышенную повреждаемость, поэтому генераторы с машинным возбуждением заменяют генераторами со статической системой возбуждения.
Техническая характеристика генераторов с машинной системой возбуждения приведена в табл.1.
Таблица 1
Технические характеристики генераторов ДЭС с машинной системой возбуждения
Серия ДГС состоит из четырех типоразмеров: 81-4; 82-4; 91-4, 92-4.
Первая цифра обозначает габарит (ВОСЬмой или девятый), вторая — длину (первая или вторая), третья — количество полюсов (четыре). Генераторы имеют две формы исполнения: М101 — на лапах с двумя одинаковыми подшипниковыми щитами, соединение с двигателем при помощи эластичной муфты или ременной передачи и М202 — на лапах с двумя подшипниковыми щитами, один из которых имеет фланец, соединение с двигателем только эластичной муфтой.
Все типоразмеры ДГС имеют одинаковое устройство, но отличаются размерами статора, ротора, диаметром корпуса, сечением и количеством витков провода, размерами пазов. Возбудители применяются типов ВС-13/7 и ВС-13/11, они отличаются длиной активных частей.
Статор 2 генератора ДГС-82-4/М201 (рис.2) состоит из чугунной литой станины, сердечника, набранного из листов электротехнической стали, и обмотки. В полузакрытые овальной формы пазы статора уложена катушечная двухслойная обмотка из круглого обмоточного провода. Обмотка удерживается в пазах клиньями.
Ротор генератора 3 состоит из цельнокованого вала, к средней часта которого привернуты полюсы, набранные из листовой стали. На изолированные полюсы намотаны катушки медного изолированного провода прямоугольного сечения. Концы обмотки ротора присоединены к двум контактным кольцам 10, расположенным внутри подшипникового щита. Контактные кольца изготовлены из меди и надеты на изолированную миканитом чугунную втулку. Узел контактных колец посажен на вал ротора.
Рис.2. Синхронный генератор ДГС-82-4/М201.
Подшипниковые щиты 1 и 4 чугунные. Для прохождения охлаждающего воздуха в щитах имеются окна, защищенные с боков и снизу предохранительными решетками Подшипники генератора закрыты крышками. Наружные крышки чугунные, внутренние стальные. Наружное кольцо роликоподшипника заключено в ступицу щита.
Для добавления смазки роликоподшипника у генератора исполнения М201 имеется маслоход, ввинченный в ступицу щита, у генератора исполнения М101 — два болта, ввинченных в наружную крышку щита.
Смазку добавляют в подшипники через маслоход, ввинченный в капсулу подшипника, или отодвинув наружную крышку при снятом возбудителе.
Траверса контактных колец 10 укреплена на внутренней стороне капсулы и имеет на каждом пальце два латунных щеткодержателя с щетками ЭГ-4Э.
Для охлаждения отдельных узлов генератора предусмотрена аксиальная система вентиляции Центробежный вентилятор 11 укреплен на валу со стороны привода. Поток охлаждающего воздуха засасывается вентилятором по двум параллельным путям: окна переднего щита каналы между пакетом железа статора и станиной — пространство между лобовой частью обмотки статора и диском вентилятора, возбудитель — окна капсулы шарикоподшипника — междуполюсное пространство ротора.
Якорь 13 возбудителя ВС-13/7 5 посажен на выступающий конец вала генератора и закреплен болтом, коллектор 15 — на втулку якоря.
Волновая обмотка якоря 14 из круглого провода пропитывается изоляционным лаком лаком. Секции удерживаются в пазах при помощи бандажей из стальной проволоки или стеклобандажной ленты.
Станина возбудителя 5 чугунная, а сердечники полюсов 12 собраны из листовой стали и изолированы.
Обмотки полюсов 17 из круглого провода намотаны на сердечник и пропитаны изоляционным лаком. Полюсы прикреплены к станине болтами.
Траверса коллектора 6 представляет собой металлическое кольцо, имеющее четыре пальца из пластмассы, на котором укреплено по два латунных щеткодержателя 16.
Генераторы имеют две коробки выводов: для выводов обмотки статора 8 и для выводов обмотки возбудителя и ротора 9. Клеммные коробки состоят из доски зажимов, чугунного корпуса и крышки.
В передвижных станциях применяется генератор ПС-93-4 мощностью 75 кВт (рис.3). Он имеет 9-й габарит, 3-ю габаритную длину и четыре полюса. Возбудитель размещается сверху, на корпусе генератора, что делает более удобной компоновку электростанции. Генератор соединяется с возбудителем типа ВС-13/9 с помощи клиновидных ремней.
Рис.3. Генератор ПС-93-4 с возбудителем ВС-13/9.
1 — задний подшипниковый щит; 2 — коробка выводов генератора;
3 — коробка выводов возбудителя; 4 — корпус возбудителя; 5 — корпус генератора;
6 — боковые плоскости с отверстиями для крепления генератора.
Стальная станина статора имеет боковые плоскости 6 с отверстиями для крепления генератора. Сердечник набран из листов электротехнической стали и покрыт специальным лаком. Крепление сердечника к ребрам станины аналогично креплению ДГС, а пазы имеют прямоугольную открытую форму. В пазах укладывается обмотка статора из неизолированного провода прямоугольного сечения, изолированная слоями миканита и пропитанная компаундом. Пазы закрываются специальными гетинаксовыми клиньями. Выводы обмотки статора заведены в коробку выводов генератора.
Ротор генератора выполнен из стального вала, на котором укреплены полюсы, набранные из листовой стали. На изолированные полюсы намотаны катушки из медного провода, выводы которых присоединены к контактным кольцам.
Генератор охлаждается с помощью воздуха, который аксиальным вентилятором прогоняется между полюсам ротора и лобовыми частями статорной обмотки и выбрасывается наружу через окна в заднем подшипниковом щите.
Серия СГД имеет три типоразмера: 11, 12, 13 и обозначается СГД-13-42-12. Первые две цифры обозначают габарит генератора (11, 12, 13) , вторая группа цифр — длину активной части статора в сантиметрах (24, 36, 46 и т. д.), третья группа — число полюсов генератора (4, 10, 12). Генераторы большой мощности имеют обозначение, например, СГД-625-1500, где первая группа цифр обозначает мощность генератора в киловольт-амперах, а вторая — число оборотов генератора минуту.
Генераторы имеют одинаковое устройство и различаются только размерами, сечением проводов и количеством витков. С генераторами этой серии применяют возбудители серий ВС, П-70 (71, 72) и ВСМ-21/12. Возбудитель, установленный на корпусе генератора, соединяется с генератором текстропной передачей.
Рис.4. Синхронный генератор СГД-400-1000.
Статор генератора СГД-400-1000 (рис.4) имеет сварную стальную станину 8 с окнами для входа и выхода воздуха, рамы для подъема машины и два бруска для установки возбудителя.
Сердечник статора 9 набран в пакеты из лакированных с обеих сторон колец, штампованных из листовой электротехнической стали толщиной 0,5 мм и имеющих прямоугольные пазы.
В пазы заложены двухслойная обмотка 6 из прямоугольной обмоточной меди. Витковая и корпусная изоляции выполнены из стекломикаленты. Закрывают пазы стеклотекстолитовые клинья.
Ротор генератора выполнен с явно выраженными полюсами, остов ротора 3 набран из штампованных листов стали и насажен на вал генератора 2. Обмотки полюсов 4, расположенные на изолированных сердечниках 5, изготовлены из неизолированной шинной меди и имеют изоляцию из асбестовой бумаги, покрываемой сверху лаком. Успокоительная обмотка состоит из медных стержней и расположена в башмаках полюсов. Выводы обмотки ротора с помощью кабеля присоединены к контактным кольцам 28.
Постоянный ток подается в обмотку ротора с помощью контактной траверсы с щетками 27.
Шкив генератора 29 с помощью клиноременной передачи 23 и шкива возбудителя 24 вращает вал возбудителя 13.
Центробежный вентилятор 7, закрепленный на втулке вала ротора, обеспечивает аксиально-радиальную вентиляцию генератора. Подшипниковые щиты 1 и кожух 25 закрывают корпус генератора.
Станина возбудителя типа П-70 15 выполнена сварной из листовой стали, на ней болтами укреплена магнитная система, состоящая из четырех главных и четырех добавочных полюсов. Сердечники главных полюсов 17 собраны из штампованных листов электротехнической стали и стянуты стальными заклепками в пакеты, сердечники добавочных полюсов 16 стальные, массивные. На сердечнике главных полюсов установлены катушки последовательной обмотки 19 и катушки шунтовой обмотки 18.
Катушка последовательной обмотки состоит из одного витка неизолированной ленточной меди, а катушка шунтовой обмотки изготовлена из прямоугольной меди. Обе катушки обмотаны снаружи стекломикалентой и пропитаны лаком. Катушки добавочных полюсов 14 также изготовлены из неизолированной ленточной меди, изолированы стекломиканитом и пропитаны лаком.
На вал якоря возбудителя 13 насажен пакет якоря 26, состоящий из штампованных листов электротехнической стали и имеющий открытые пазы прямоугольной формы для укладки обмотки якоря. Обмотка якоря состоит из катушек, выполненных из прямоугольной меди, изолированных стекломикалентой, уложенных в открытые пазы железа якоря и закрепленных бандажами из стальной луженой проволоки.
Коллектор 12 собран из отдельных медных пластин, изолированных друг от друга прокладками из миканита, а выводные концы обмоток секции якоря впаяны в шлицы коллекторных пластин. Коллектор в собранном виде посажен на вал возбудителя. Над коллектором укреплены щетки, установленные в обоймы траверсы возбудителя 11. Подшипниковые щиты 10, 20 и крышка 22 крепятся к станине и закрывают возбудитель.
Вентиляция возбудителя аксиальная. Напор воздуха для вентиляции создается центробежным вентилятором возбудителя 21.
Генераторы со статической системой возбуждения.
В этих генераторах статическая система, состоящая из неподвижных элементов (силового трансформатора, выпрямителей и т.
д.), преобразует переменный ток на выводах генератора в постоянный для питания обмотки возбуждения и регулирования напряжения генератора.
Рис.5. Принципиальная схема генератора со статической системой возбуждения.
Схема генератора со статической системой возбуждения (рис.5) состоит из обмоток статора 1, обмоток ротора 2 и статической системы возбуждения (блока возбуждения и блока управления). Блок возбуждения состоит из силового трансформатора 3, селеновых выпрямителей 4, блока конденсаторов 5 и силовых выпрямителей питания 6. Элементы блока возбуждения смонтированы на литом основании, которое крепится к станине генератора и закрывается сверху колпаком.
Блок управления 7 состоит из переключателей работы П5, резистора уставки напряжения РУ и отдельно стоящих резисторов для регулирования статизма 8. С помощью блоков 7 и 8, установленных на отдельном щите, управляют выходными параметрами генератора. Принцип работы генератора аналогичен работе генератора с машинной системой возбуждения, за исключением работы статической системы.
Для поддержания напряжения на выводах генератора неизменным при любой нагрузке необходимо, чтобы ток возбуждения генератора изменялся в соответствии со значением и характером его нагрузки. В статической системе возбуждения (рис.5) использован принцип фазового компаундирования. В обмотке W2 компаундирующего трансформатора 3 и селеновых выпрямителях происходит сложение и выпрямление двух составляющих тока возбуждения: от обмотки W1 пропорциональной напряжению генератора, и от обмотки Wc, пропорциональной току генератора, сдвинутых относительно друг друга под углом, зависящим от характера нагрузки (cosφ).
Система статического возбуждения автоматически обеспечивает изменение тока возбуждения при изменении значения и характера нагрузки генератора. Так как выпрямители 4 имеют нелинейное сопротивление, что не обеспечивает начального самовозбуждения, в системе предусмотрен резонансный контур, образованный емкостью Хс конденсаторов С4-С6, подключенных к обмотке Wд, и индуктивностью рассеяния XL первичной обмотки Wi.
Специальным подбором параметров при частоте 50 Гц обеспечивают XL=Xc тогда ток возбуждения уже не будет зависеть от сопротивления выпрямителей 4 и обмотки возбуждения в процессе начального самовозбуждения.
Параметры трансформатора 3 обеспечивают стабильность напряжения генератора при cosφ от 0,4 до 1,0 с точностью ±5%.
Для более точной стабилизации напряжения (±3%) служит специальная обмотка управления Wy, в которую подается постоянный ток. При протекании постоянного тока по обмотке Wy образуется магнитный поток, который замыкается по сердечнику трансформатора 3. С изменением протекающего по обмотке Wy постоянного тока изменяется постоянный магнитный поток сердечника 3 и, следовательно, ток возбуждения генератора в обмотке W2. Так как обмотка Wy питается постоянным током от двух последовательно встречных источников: выпрямителя 4 (ток Iв пропорционален напряжению возбуждения генератора) и выпрямителя питания 6 через резистор РУ и сопротивление статизма СС1 (ток Iвп не зависит от нагрузки и неизменен для любого режима), то Iу=Iвп-(-Iв) и, следовательно, напряжение возбуждения генератора будет увеличиваться с ростом нагрузки.
При нагрузке с меньшим cosφ напряжение возбуждения возрастает больше, чем при нагрузках с большим cosφ, и, следовательно, ток подмагничивания трансформатора 3 (Iвп>Iв) при реактивных нагрузках генератора будет уменьшаться больше, чем при активных. Благодаря этому осуществляется коррекция параметров системы фазового компаундирования и достигается большая точность регулирования напряжения генератора по нагрузке, чем при неуправляемом варианте фазового компаундирования.
Уставку напряжения генератора регулируют резистором РУ, включенным последовательно в цепь обмотки Wy, а составляющую тока управления Iв можно корректировать резистором СС1.
Статическая система возбуждения обладает следующими достоинствами: отсутствием движущихся частей, высокой механической прочностью конструкций, надежностью и высокой точностью регулирования напряжения, небольшими эксплуатационными затратами.
Для начального возбуждения генераторы могут иметь резонансную систему с конденсаторами (генераторы типов ДГФ, ЕСС, ГСФ-100-БК, ОС, ГСС-104-4Б), или аккумуляторную батарею (ЕСС-5, ГСФ-100М, ГСФ-200), или генератор начального возбуждения (СГДС-11-46-4), или трансформатор напряжения (ЕСС-5).
Принцип работы статической системы возбуждения одинаков для всех типов генераторов, за исключением схем начального возбуждения.
Техническая характеристика генераторов со статической системой возбуждения приведена в табл.2.
Таблица 2
Технические характеристики генератора ДЭСсо статической системой возбуждения
Серия ДГФ состоит из двух типоразмеров 82-4Б и 83-4Б (8-й габарит, 2-я или 3-я условная длина, четырехполюсный). Исполнение генераторов фланцевое, защищенное, с самовентиляцией, на двух щитовых подшипниках.
Рис.6. Синхронный генератор ДГФ-82-4Б.
Генератор ДГФ-82-4Б (рис.6) состоит из статора, ротора, системы возбуждения и двух подшипниковых щитов.
Статор состоит из чугунной станины на двух лапах, сердечника 5 и обмотки 2, ротор генератора — из вала 1, сердечника 9 с обмоткой возбуждения 8, контактных колец 7. Сердечник ротора собирается из листов электротехнической стали, а обмотка ротора намотана прямоугольными проводами.
Катушки полюсов соединяются между собой последовательно. Ротор уравновешивается креплением балансировочных грузов к балансировочному кольцу с одной стороны и к воронке вентилятора — с другой.
Задний щит фланцевый, литой, чугунный, имеет два окна, закрытых съемными заглушками (через них открывается доступ к крышке роликоподшипника для его осмотра и пополнения смазки). Система статического возбуждения (3, 4, 6) установлена в верхней части генератора отдельным блоком и закрыта крышкой.
Серия ЕСС состоит из двух модификаций. У генераторов модификации ЕСС точность регулирования напряжения ±2%, что обеспечивает надежную параллельную работу. Генераторы модификации ЕСС-5 имеют упрощенную схему автоматического регулирования и точность регулирования напряжения ±5%, недостаточную для надежной параллельной работы.
У генераторов ЕСС в исполнении MI01 оба подшипниковых щита одинаковы, а в исполнении М201 один из подшипниковых щитов имеет фланец и допускает соединение с двигателем только эластичной муфтой.
Генераторы серии ЕСС-5 выпускают только исполнения М101. Серии ЕСС и ЕСС-5 имеют несколько типоразмеров. Например, обозначение ЕСС-82-4/М101 расшифровывается: генератор серии ЕСС, 8-го габарита, 2-й длины, четырехполюсный, на лапах с двумя подшипниковыми щитами.
Генератор ЕСС устроен аналогично генератору ДГФ, а генераторы серии ЕСС-5 имеют кроме основной обмотки статора еще и дополнительную трехфазную обмотку, которая вкладывается в полузакрытые пазы статора и служит для питания схемы возбуждения.
Рис.7. Принципиальная схема генератора ЕСС-5 с начальным возбуждением.
При пуске генератора ЕСС-5 (рис.7) за счет остаточного магнетизма в полюсах ротора 2 в основной 1 и дополнительной 4 обмотках, выведенных на доску зажимов 5, индуктируется ЭДС. Значение ЭДС дополнительной обмотки оказывается недостаточным для открытия выпрямителей 3 и самовозбуждения генератора. Поэтому для обеспечения начального возбуждения применяют два способа.
От аккумуляторной батареи 6-24 В (рис.
7,б) подается кратковременный импульс постоянного тока на обмотку ротора. Импульс подается кнопкой 12 через токоограничивающий резистор 11 от источника постоянного тока 13.
От трансформатора начального возбуждения 7 (рис.7,а) через выключатель 8 подается остаточная ЭДС основной обмотки, которая, складываясь с ЭДС дополнительной обмотки, открывает выпрямители 3 и возбуждает генератор. Регулирование напряжения осуществляется с помощью стабилизирующего устройства, состоящего из компаундирующих трансформаторов 10, резисторов 6 и реостатов уставки 9.
Когда ток нагрузки генератора проходит по первичным обмоткам трансформатора 10, то в его вторичной обмотке индуктируется ЭДС, которая вызывает протекание тока по вторичным обмоткам трансформатора 10 и резисторам 6. Резистор 6 включен последовательно в цепь дополнительной обмотки возбуждения 4. Электродвижущая сила, создаваемая на резисторе 6 током нагрузки, и ЭДС дополнительной обмотки геометрически суммируются и вызывают в обмотке возбуждения увеличение тока.
Следовательно, этот ток будет пропорционален току нагрузки генератора и позволит поддерживать напряжение на выводах генератора постоянным. Реостат уставки 9 позволяет изменять напряжение генератора в пределах ±5% номинального значения.
Генераторы серии ГСФ имеют мощность 100 и 200 кВт, исполнение фланцевое, защищенное, на двух щитовых подшипниках, соединение с двигателем с помощью муфты и фланцевого подшипникового щита.
Устройство и принцип работы генератора ГСФ и генератора ДГФ аналогичны. Начальное возбуждение у генераторов ГСФ-200 и ГСФ-100М осуществляется подачей импульса постоянного тока от аккумуляторной батареи; начальное возбуждение генератора ГСФ-100 БК осуществляется с помощью резонансной системы с конденсаторами.
Генераторы серии ОС имеют мощность 8, 16, 30 и 60 кВт и две модификации, которые обеспечивают точность регулирования напряжения ±2 или ±5%.
Генераторы серии ОС выпускаются в исполнении M201 имеют несколько типоразмеров. Условное обозначение этих генераторов аналогично обозначению генератора ЕСС.
Конструкция генератора бесстанинная. Пазы статора открытые, обмотка выполнена из готовых секций с изоляцией класса В из кремнийорганической резины. Ротор гребенчатый с демпферами, катушки ротора съемные. Статическая система возбуждения на полупроводниках для автоматического регулирования напряжения размещена непосредственно на генераторе.
В ДЭС используется только четырехполюсный генератор ГСС-104-4Б 10-го габарита и 4-й габаритной длины.
Исполнение генератора брызгозащищенное, с самовентиляцией, на двух щитовых подшипниках. Генератор сопрягается с приводным двигателем эластичной муфтой. Устройство и принцип действия этого генератора аналогичны устройству и принципу действия генератора.
Серия СГДС имеет устройство, аналогичное устройству генератора СГД, но обмотка возбуждения питается от статической системы самовозбуждения, состоящей из трансформаторов фазового компаундирование блока силовых выпрямителей, отдельного выпрямителя и генератора начального возбуждения Работа системы возбуждения этого генератора аналогична работе статической системы возбуждения других генераторов.
www.gigavat.com
Схема подключения автомобильного генератора
Автомобиль хотя и работает на бензине, но содержит в себе множество устройств работающих от электричества. Главным источником электрической энергии в машине является автомобильный генератор. По сути дела это внутренняя электростанция, которая преобразует вращение коленвала двигателя внутреннего сгорания в электричество. Этим электричеством питаются все электроприборы автомобиля, в том числе за счет этого подзаряжается аккумуляторная батарея, также представляющая собой источник электричества при неработающем двигателе.
Схема подключения автомобильного генератора представлена на следующем рисунке.
G – генератор;Ph3…Ph5 – обмотки трёхфазного статора;VD+ – силовой выпрямитель, положительные диоды;VD1- – силовой выпрямитель, отрицательные диоды;C – конденсатор, выравнивающий высокочастотные всплески напряжения;B+ – положительный силовой выход гeнeрaтopнoй устaнoвки;VD1d+ – элементы oбмoтки вoзбуждeния;Ex – вoзбуждающая обмотка;VR – вольт-рeгулятop нaпpяжeния;Accu – aккумулятoрнaя бaтaрeя;+ – положительный выхoд aккумулятopнoй бaтaрeи;IgnSw – переключатель зажигания;H – индикaтop зapядa;D+ – выxод «D+» гeнeрирующей устaнoвки;DF – выхoд упрaвлeния возбуждающей oбмoткoй;R – потребляющие устройства.
Схема подключения автомобильного генератора и принцип его работы аналогичен для любых автомобилей. Отличия связаны только с качеством производства, мощностью и компоновкой узлов в моторе. На все современные машины устанавливаются генераторные установки переменного тока, включающие сам генератор и регулятор напряжения. Регулятор нормирует силу тока в обмотке вoзбуждeния, за счет этого варьируется мощность генераторной установки при неизменном напряжении на силовых выходных клеммах.
Современные автомобили дополнительно оснащаются электронным блоком на регуляторе напряжения, помощью чего бортовой компьютер контролирует величину нагрузки на генераторную установку.
В основе схемы автомобильного генератора лежит принцип электромагнитной индукции. Если катушку из медного провода вращать в магнитном поле, создаваемом постоянными магнитами или обмоткой возбуждения питаемой от аккумулятора, то в медном проводе образуется (индуцируется) электрический ток. Как правило, обмотка в которой генерируется рабочее напряжение электрического тока располагается в статоре.
Обмотка возбуждения располагается на роторе (вращающемся вале).
vsepoedem.com
Несмотря на различные типы индукционных генераторных устройств, общая принципиальная схема генератора является неизменной. То есть, в состав любого генератора входят одни и те же основные части и детали. Для того, чтобы создать магнитное поле, необходимо применение постоянных магнитов или электромагнитов, а для индуцирования переменной электродвижущей силы применяется обмотка. На демонстрационной модели она представляет собой вращающуюся рамку. Классическая конструкция генератораВсе витки в катушке имеют последовательное соединение, благодаря чему происходит сложение между собой всех электродвижущих сил. Наиболее распространенным является генератор переменного тока, принцип действия которого заключается во взаимном влиянии статора и ротора. Статором называется неподвижный сердечник с обмоткой, внутри которой, вокруг оси происходит вращение подвижной обмотки, называемой ротором. В классической схеме происходит вращение рамки внутри неподвижного постоянного магнита. Однако, в больших генераторных установках промышленного назначения происходит вращение электромагнита, в то время, как обмотки, наводящие электродвижущие силы, исполняют роль статора и остаются неподвижными. Для отведения тока во внешнюю цепь, применяются контактные кольца, присоединенные к концам обмотки. Принцип работы генератораОбмотка ротора связывается с внешней цепью с помощью неподвижных пластин, называемых щетками, которые прижимаются к кольцам. Электромагнит, создающий магнитное поле, имеет в своих обмотках силу тока, значительно меньшую, чем та, которая отдается во внешнюю цепь. В связи с этим, принципиальная схема генератора предполагает более удобным снятие генерируемого тока с неподвижных обмоток, а слабый ток через скользящие контакты подводится к электромагниту. В генераторах малой мощности создание магнитного поля происходит с помощью вращающегося постоянного магнита. При такой конструкции, необходимость в щетках и кольцах отпадает. Электродвижущие силы появляются в обмотках статора, являющихся неподвижными, за счет образования вихревых электрических полей, получаемых вследствие изменения магнитного потока во время вращения ротора. Таким образом, современные генераторы представляют собой достаточно сложные электротехнические конструкции, включающие в свое устройство самые различные материалы. Их производство требует высокой точности и передовых технологий. Схема подключения генератора для дома |
Зазор между ними должен иметь минимальное значение, за счет чего поток магнитной индукции значительно увеличивается.
Слабый ток вырабатывается отдельным генератором постоянного тока или подводится через выпрямитель.electric-220.ru
СХЕМА ГЕНЕРАТОРА СИГНАЛОВ
Генератор различных стабильных частот является необходимым лабораторным оборудованием.
В интернете есть немало аналогичных по функциям схем, но они либо морально устарели, либо не обеспечивают достаточно широкого перекрытия частот. Устройство, описываемое здесь, основано на высоком качестве работы специализированной микросхемы XR2206. Диапазон перекрываемых генератором частот впечатляет: 1 Гц — 1 МГц! XR2206 способна генерировать качественные синусоидальные, прямоугольные и треугольные формы сигналов высокой точности и стабильности. У выходных сигналов может быть как амплитудная и частотная модуляция.
Параметры генератора
Синусоидальный сигнал:
— Амплитуда: 0 — 3В при питании 9В- Искажения: менее 1% (1 кГц)- Неравномерность: +0,05 дБ 1 Гц — 100 кГц
Прямоугольный сигнал:
— Амплитуда: 8В при питании 9В — Время нарастания: менее 50 нс (при 1 кГц)- Время спада: менее 30 нс (на 1 кГц)- Рассимметрия: менее 5% (1 кГц)
Треугольный сигнал:
— Амплитуда: 0 — 3 В при питании 9 В- Нелинейность: менее 1% (до 100 кГц)
Схемы и ПП
Схема принципиальная генератора сигналов 1 Гц — 1 МГц
Второй вариант схемы функционального генератора на XR2206
Рисунки печатных плат
Грубая регулировка частоты осуществляется с помощью 4-х позиционного переключателя для частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц (4) 150 кГц-1 МГц.
Несмотря на то, что в схеме указан верхний предел 3 мегагерца, гарантированная предельная частота составляет именно 1 Мгц, далее генерируемый сигнал может быть менее стабильным.
Частотный выход может быть точно настроены при помощи потенциометров P1 и P2. Из минусов можно отметить лишь некоторую труднодоступность данной микросхемы. Скачать файл платы генератора и описание микросхемы можно тут.
Поделитесь полезной информацией с друзьями:
elwo.ru
Принципиальная электрическая схема подключения автомобильного генератора к аккумулятору с датчиком мощности из вольтметра
Это продолжение статьи о создании генератора электроэнергии своими руками на базе велосипеда. В предыдущей части описаны необходимые компоненты для самодельного генератора.
Электрическая схема управления генератором.
Очень многие думают, что самое сложное в педальном генераторе — это электрические схемы подключения генератора, но на самом деле схемы управления генератором простые.
При разработке электрической схемы важно исключить возможность неправильного подключения аккумулятора, при котором мгновенно повреждается автомобильный генератор. На всех наших педальных генераторах и солнечных панелях мы используем полярные штекеры и сокеты, подключающиеся одним и тем же способом. Другая важная деталь — предохранитель правильного номинала, близко расположенный к положительной клемме аккумулятора, который перегорает раньше, чем сгорят провода. В идеальном случае электропроводка от генератора к аккумулятору должна быть рассчитана не меньше, чем на 20 Ампер, иметь сечение от 2.5 мм2 и защищена предохранителем на 10 А. Старайтесь использовать гибкий кабель. Не пытайтесь использовать кабель со сплошной металлической жилой, так как он всё время гнётся и в какой-то момент сломается, что может привести к удару электрическим током. Вольтметр на руле можно подсоединить с помощью тонкого провода и защитить маленьким предохранителем на один или два ампера.
Это самая простая версия принципиальной электрической схемы подключения автомобильного генератора.
Вот так выглядит её демонстрационная версия.
В таблице представлен список основных компонентов с шифрами Maplin и Farnell. Maplin прекратили продавать некоторые 25 Вт резисторы, включая используемый в исходной схеме резистор на 0.47 Ом 25 Вт и многие другие компоненты.
| Maplin | Farnell|||
| 1 | Маленький выключатель (1 А или меньше) | FH00 | 147 — 772 |
| 1 | Большой выключатель (5 А или больше) | JK25 | 140 — 600 |
| 2 | 0.47 Ом 25 Вт резистор | P0.47 (?) | 344 — 941 |
| 1 | Лампочка 24 В 3 Вт | WL82 | 328 — 388 |
| 1 | Патрон | JX87 или RX86 | 140 — 259 |
Возможно вам самостоятельно придется подобрать лампочку, чтобы она соответствовала генератору. Если лампочка включается на слишком низких оборотах, то потребуется лампочка, работающая на низком токе.
В принципиальной схеме отсутствуют критически важные компоненты, так что можно использовать даже бывшие в употреблении лампочки. Люди, хорошо разбирающиеся в электротехнике, могут заметить, что значение 25 Вт для резистора слишком завышено. Это сделано на случай протекания очень высоких токов в аварийных ситуациях до момента сгорания предохранителя. Если планируется использовать генератор для публичных демонстраций, то в целях обеспечения дополнительной безопасности неплохо будет прикрепить его к металлической плите или радиатору. К тому же радиатор производит впечатление — с ним генератор кажется более мощным.
Датчик мощности.
Хороший вольтметр достаточно важная часть генератора. Он нужен для оценки результата затрачиваемых сил и для демонстрации аудитории. Генератор может работать и без него, но всё же нужно как-то оценивать свои результаты. Подходят только аналоговые вольтметры, так как цифровые не подходят для измерения постоянно меняющегося напряжения. По этой причине в автомобильных спидометрах и датчиках по прежнему используются аналоговые приборы.
Мы используем аналоговый вольтметр со смещённым нулём, который может показывать только напряжение больше 12 вольт. Если напряжение опустилось ниже 12 вольт, то это может произойти только при неисправном аккумуляторе. У вольтметра со смещённым нулём при запуске генератора резко дёргается стрелка — это смотрится достаточно эффектно. Обычно я использую схему, основанную на самом дешёвом измерительном приборе из каталога Maplin, но вы можете купить более серьёзные измерительные приборы.
Схема измерительного прибора довольно простая. Опорный диод не проводит ток ниже 11 В, то есть можно сказать, что он вычитает 11 В напряжения. С помощью резистора мы превратили вольтметр с диапазоном измерения 0 — 4 вольт в измерительный прибор с диапазоном от 11 до 15 вольт. У вольтметров, установленных на наших генераторах, в действительности даже ещё более узкий диапазон, с опорным диодом на 12 В и диапазоном 2,5 В. В схему управляющего модуля добавили дополнительный резистор и переключатель на три позиции, распределив сопротивление между аккумулятором и генератором и тем самым мы адаптировав генератор для людей с любой физической форме.
Если требуется минимизировать потери энергии в цепочке резисторов, то можно добавить переключатель, замыкающий все резисторы, что позволит людям в хорошей физической форме быстрее заряжать аккумулятор.
Читайте продолжение, в котором будут даны инструкции по правильной эксплуатации генератора.
velofun.ru
Принципиальная схема LC-генератора с трансформаторной обратной связью
Рисунок 6 – а) Принципиальная схема LC-генератора; б)Частотная характеристика колебательного контура.
LC-генератор (рисунок 6,а) состоит из усилительного элемента, выполненного на транзисторе VT1, включенного по схеме с общим эмиттером. Резисторы Rg1 и Rg2 представляют делитель напряжения. Падение напряжения на резисторе Rg2 минусом приложено к базе транзистора, а плюсом к эмиттеру, и определяет напряжение смещения, т.е. выбор рабочей точки. В усилительном элементе при включении транзистора по схеме с общим эмиттером напряжение Uэк сдвинуты по фазе на угол 1800.
В коллекторную цепь эмиттера включен параллельный колебательный контур на элементах L2 и C2. На рисунке 6,б приведена частотная характеристика колебательного контура.
Напряжение обратной связи Uoc снимается с обмотки L1 трансформатора Т1 и через конденсатор С1 поступает на базу транзистора. Выводы обмотки L1 должны быть подключены таким образом, чтобы в трансформаторе осуществлялся поворот фазы на 1800.
Рассмотрим работу LC-генератора. В момент включения источника питания появляется смещение за счет тока делителя, транзистор открывается и через него проходит ток iк. конденсатор С2 зарядится, начнется его перезарядка через катушки индуктивности L2, т.е. в колебательном контуре возникнет ток I с частотой .
Переменный ток контура, протекая через катушку L2, создает вокруг нее переменное магнитное поле, наводящее в катушке L1 переменную ЭДС, часть которой поступает через конденсатор С1 на базу трансформатора VT1 в виде переменного напряжения обратной связи Uoc. Под действием этого напряжения в коллекторной цепи транзистора возникает переменный ток коллектора iк , направление которого должно совпадать с направлением контурного тока i.
В этом случае потери энергии в колебательном контуре будут компенсироваться усилительным элементом. Путем подбора значения напряжения обратной связи Uoc можно добиться полной компенсации потерь в контуре, но и в связи с противоположным направлением тока коллектора iк . появившееся в таком контуре колебания быстро затухают.
Во втором случае, если выводы индуктивности L1 поменять местами, в генераторе возникает отрицательная обратная связь. Перезарядный ток конденсатора i будет уменьшаться не только из-за потерь в контуре, но и в связи с противоположным направлением тока коллектора iк. появившиеся в таком контуре колебания быстро затухают.
Помимо автогенераторов LC с трансформаторной обратной связью существуют LC-генераторы, выполненные по трехточечным схемам. Колебательный контур такого генератора имеет не две, а три точки, связывающие его по переменному напряжению с электродным транзисторо-коллектором, эмиттером и базой.
Похожие статьи:
poznayka.org
Электрическая схема — генератор — Большая Энциклопедия Нефти и Газа, статья, страница 1
Электрическая схема — генератор
Cтраница 1
Электрическая схема генератора ( рис.
58) состоит из задающего генератора, каскадов предварительного усиления мощности и усилителя мощности. Трансформаторы и выпрямители питания, защитные и пусковые устройства, двигатель с вентилятором для нагретого воздуха не показаны. [2]
Электрическая схема генератора с независимым возбуждением изображена на рис. 245, а. Якорь генератора на схемах условно обозначается окружностью с двумя щетками и буквой Г в середине, а обмотка возбуждения — в виде ломаной линии. [3]
Электрическая схема генератора представлена на фиг. Генератор имеет две обмотки возбуждения: намагничивающую параллельную Н и размагничивающую последовательную С. Последовательно в эту обмотку включен регулировочный реостат РТ для плавной регулировки сварочного тока. Последовательная обмотка включается последовательно внешней цепи генератора и секционируется для грубой, ступенчатой регулировки сварочного тока. [4]
Электрическая схема генератора пмпульсн лх токов. [5]
Электрическая схема генератора представлена на фиг.
[6]
Электрическая схема генератора ( см. рис. 66) включает две пары щеток. Плюсовые — щетки установлены в изолированных от корпуса щеткодержателях л сое. Минусовые щетки не ИЗОЛИРУЮТСЯ и соединяются с массой генератора, с которой соединены и по одному концу двух пар катушек обмотки возбуждения. Вторые кон мы этих катушек, обозначенные буквой Ш, выведены вместе е выводом VI в специальную экранирующую коробку, закрепленную на корил се генератора. [7]
Электрическая схема генератора ( рис. 5 — 4) построена на транзисторе Т с положительной обратной связью. Входной контур настраивается на частоту 50 Гц изменением индуктивности L1 вторичной обмотки трансформатора Тр путем регулировки воздушного зазора в его магнитопроводе. Ре-ристоры Rl — R4 предусмотрены для стабилизации режима работы, причем резистор R4 образует отрицательную обратную связь по току. [9]
Электрическая схема генератора ГАБ-2-0 / 230 и процесс его работы ничем не отличаются от описанного выше. [10]
Электрические схемы генераторов ВЧД-16 / 40 — НП-Л01, ЛД1 — 4 и ЛД4 — 10 принципиально не отличаются.
Автогенератор с общим анодом выполнен по П — образной схеме. Настройка на заданный диапазон частоты и требуемый режим производится на заводе-изготовителе катушками переменной индуктивности и конденсатором. В эксплуатационных условиях режим регулируют только ручкой рабочего конденсатора. [12]
Электрическая схема генератора импульсов приведена на рис. 5.14. Его подключают в сварочную цепь параллельно сварочному трансформатору, конденсатор С заряжается от повышающего трансформатора ТП через выпрямительное устройство В. А, при этом импульс имеет ту же полярность, что и напряжение дуги в данный момент. После разряда конденсатора синхронизирующее устройство размыкает выключатель, а конденсатор заряжается вновь для подачи следующего импульса. [14]
Электрическая схема генератора Г-304 изображена на рисунке 7.1, а. Фазовые обмотки генератора ФО соединены в треугольник, а концы фаз выведены на панель переменного тока и подключены к выпрямителю В. [15]
Страницы: 1 2 3
www.
ngpedia.ru
Схема генератора вихревого биорезонанса с амплитудной и частотной модуляцией
Уважаемые друзья, предлагаю Вашему вниманию новую версию своего генератора для катушек и торов Мишина. Технология, лежащая в основе генератора, сочетает в себе лечебные свойства катушек Мишина и биорезонансную терапию. Суть этой технологии в том, что на вихревое поле катушек Мишина дополнительно накладывается любая исцеляющая информация в виде лечебных звуковых файлов. Это могут быть лечебные файлы из моего облачного хранилища, либо матрицы Гаряева, либо другие, полученные из источников, которым Вы доверяете.
Данный генератор является очередным шагом в развитии этой технологии и позволяет расширить спектр возможностей донесения исцеляющей информации до организма человека. Проще говоря — увеличивает шанс для многих людей поправить здоровье своего организма.
Предыдущая версия прибора была первым шагом и позволяла только амплитудную модуляцию. Предлагаемая версия прибора позволяет модулировать вихревое поле катушки или тора Мишина не только по амплитуде, но и по частоте.
Изготовлено несколько экземпляров таких генераторов. Схема работает стабильно и очень хорошо по лечебному воздействию. Проверял на себе режим нового типа модуляции — частотной. Мой организм результатом весьма доволен 🙂
Для тех, кто не в курсе по модуляции — приведу короткое пояснение. Если кому скучно читать теорию — пропустите два абзаца — там дальше образный пример для понимания.
Амплитудная модуляция (АМ) — это когда частота выходного сигнала генератора постоянная (например 300 кГц), а амплитуда (размах сигнала в вольтах) меняется под влиянием лечебных частот с MP3 проигрывателя.
Информация, которую несут лечебные частоты, передается организму пульсацией величины вихря от катушки или тора Мишина. Причём, несущая частота (300 кГц), создающая вихрь — неизменна и равна резонансной частоте катушки или тора.
Частотная модуляция (ЧМ или FM) — это когда амплитуда выходного сигнала генератора неизменна, а меняется частота этого сигнала. В этом случае лечебная информация с MP3 проигрывателя передаётся организму за счёт уже более сложных изменений свойств вихря, чем в случае с АМ. Закон изменения выходной частоты генератора задают лечебные частоты. По этому закону генератор «перемещает» выходную частоту в пределах резонансного пика катушки или тора и изменяет, таким образом не только величину вихря, но и другие его параметры.
Образно это можно представить следующим образом. Резонансный пик представьте как небольшой холм с округлой вершиной. И по этому холму некто носится как угорелый с одного его склона через вершину на другой склон. Причём характер движений этого некто полностью зависит от того, какой набор лечебных частот используется.
Если используется только одна лечебная частота, то некто монотонно бегает туда-сюда с одного склона через вершину на другой склон. Если частот несколько, то характер движений этого некто более сложный — он может, например, бежать вверх к вершине и, не добежав до неё, повернуть назад, вниз по склону. Снова поменять направление движения и так далее. И если учесть, что от того, в каком месте холма он находится, сильно зависят параметры вихря, который он создает, то становится более наглядным процесс частотной модуляции.
Если этот же образ применить к амплитудной модуляции, то получается, что этот некто просто неподвижно сидит на самой верхушке холма и его размер пульсирует, меняется в такт с лечебными частотами. В первом же случае — при частотной модуляции — размер этого активного некто остаётся неизменным.
Конечно же, нужно время для исследований особенностей воздействия на организм человека таких приборов с частотной модуляцией. Месяц — это как бы маловатый период, чтобы делать какие-то заявления.
Но, применения такого прибора даже в течении этого месяца показало его высокую эффективность. И что самое интересное, что практически не было замечено никаких побочных эффектов даже при передозировке времени сеансов. Причём лечебный эффект ощущается телом конкретно.
Характерной особенностью режима частотной модуляции является тот факт, что величина вихревого поля вокруг тора или катушки никогда во время сеанса не превышает значения, которое было установлено в начале сеанса. Эта величина вихревого поля может быть только меньше первоначальной, но никогда не может быть больше. Возможно, с этим и связан тот факт, что побочных эффектов от передозировки по времени (в здравых пределах, разумеется) пока замечено не было.
При использовании амплитудной модуляции величина вихревого поля может быть и больше, и меньше, чем первоначально установленная при настройке прибора. В этом случае всё определяется величиной сигнала с MP3 плеера — чем сильнее сигнал — тем больших пиковых значений может достигать вихревое поле.
Для частотной модуляции, если увеличивать модулирующий сигнал с проигрывателя лечебных файлов, то, образно говоря, наш некто будет пробегать всё более длинный путь, двигаясь уже не только по склону холма, но и по подножию этого холма. Причем времени для движения по самому холму у него становится всё меньше и он проносится по нему всё быстрее. Визуально это наблюдается, как уменьшения яркости свечения индикаторных светодиодов прибора. При очень больших модулирующих сигналах с плеера свечение индикаторных светодиодов становится практически незаметным.
Для тех, у кого есть возможность самому сделать такой прибор, или заказать его друзьям, знакомым — привожу один из вариантов схемы генератора с АМ и ЧМ модуляцией.
Вы также можете связаться со мной с помощью формы обратной связи «Контакты» моего блога — если Вас прибор заинтересовал, а сделать Вы его не можете.
А это один из вариантов печатной платы под корпус Z50.
Некоторые моменты по печатной плате.
Плату я заказывал без макетирования, поэтому предусмотрел возможность коммутации с помощью перемычек нескольких вариантов схем.
Схемы (как и сами лечебные MP3 файлы) можно скачать с облачных хранилищ biores yukta.org (см. здесь).
Всего Вам доброго!
Добавить комментарий
Функциональный генератор своими руками
Содержание:
- 1 Шаг 1: Список компонентов
- 2 Шаг 2: Электрическая схема
- 3 Шаг 3: Источник питания
- 4 Шаг 4: Корпус
- 5 Шаг 5: Калибровка
- 6 Шаг 6: Модификации и обновления
напряжение питание………………………….220 В, 50 Гц.
За основу разработанной схемы функционального генератора, приведенной ниже, была взята схема из [1]:
Генератор выполнен по классической схеме: интегратор + компаратор, только собран на высокочастотных компонентах.
Интегратор собран на ОУ DA1 AD8038AR, имеющем полосу пропускания 350 МГц и скорость нарастания выходного напряжения 425 В/мкс.
На DD1.1, DD1.2 выполнен компаратор. Прямоугольные импульсы с выхода компаратора (выв. 6 DD1.2) поступают на инвертирующий вход интегратора. На VT1 выполнен эмиттерный повторитель, с которого снимаются импульсы треугольной формы, управляющие компаратором. Переключателем SA1 выбирают требуемый диапазон частот, потенциометр R1 служит для плавной регулировки частоты. Подстроечным резистором R15 устанавливается режим работы генератора и регулируется амплитуда треугольного напряжения. Подстроечным резистором R17 регулируется постоянная составляющая треугольного напряжения. С эмиттера VT1 напряжение треугольной формы поступает на переключатель SA2 и на формирователь синусоидального напряжения, выполненный на VT2, VD1, VD2. Подстроечным резистором R6 выставляются минимальные искажения синусоиды, а подстроечным резистором R12 регулируется симметрия синусоидального напряжения. С целью уменьшения коэффициента гармоник верхушки треугольного сигнала ограничиваются цепями VD3, R9, C14, C16 и VD4, R10, C15, C17.
С буфера DD1.4 снимаются импульсы прямоугольной формы. Сигнал, выбранный переключателем SA2, подаётся на потенциометр R19 (амплитуда), а с него — на выходной усилитель DA5, выполненный на AD8038AR. На элементах R24, R25, SA3 выполнен выходной аттенюатор напряжения 1:1 / 1:10.
Для питания генератора использован классический трансформаторный источник с линейными стабилизаторами, формирующими напряжения +5В, ±6В и ±3 В.
Для индикации частоты генератора была использована часть схемы от уже готового частотомера, взятая из [2]:
На транзисторе VT3 выполнен усилитель-формирователь прямоугольных импульсов, с выхода которого сигнал поступает на вход микроконтроллера DD2 PIC16F84A. МК тактируется от кварцевого резонатора ZQ1 на 4 МГц. Кнопкой SB1 выбирается по кольцу цена младшего разряда 10, 1 или 0.1 Гц и соответствующее время измерения 0.1, 1 и 10 сек. В качестве индикатора использован Wh2602D-TMI-CT с белыми символами на синем фоне. Правда угол обзора у этого индикатора оказался 6:00, что не соответствовало его установке в корпус с углом обзора 12:00.
Но эта неприятность была устранена, как будет описано ниже. Резистор R31 задаёт ток подсветки, а резистором R28 регулируется оптимальная контрастность. Следует отметить, что программа для МК была написана автором [2] для индикаторов типа DV-16210, DV-16230, DV-16236, DV-16244, DV-16252 фирмы DataVision, у которых процедура начальной инициализации по-видимому не подходит к индикаторам Wh2602 фирмы WinStar. В результате после сборки частотомера на индикатор ничего не выводилось. Других малогабаритных индикаторов в продаже на тот момент не было, поэтому пришлось вносить изменения в исходник программы частотомера. Попутно в ходе экспериментов была выявлена такая комбинация в процедуре инициализации, при которой двухстрочный дисплей с углом обзора 6:00 становился однострочным, причём достаточно комфортно читаемым при угле обзора 12:00. Выводимые в нижней строке надписи-подсказки о режиме работы частотомера стали не видны, но они особо и не нужны, т.к. дополнительные функции этого частотомера не использованы.
Конструктивно функциональный генератор выполнен на печатной плате из одностороннего фольгированного стеклотекстолита размерами 110х133 мм, разработанной под стандартный пластиковый корпус Z4. Индикатор установлен на палате вертикально на двух уголках. С основной платой он соединён при помощи шлейфа с разъёмом под IDC-16. Для соединения высокочастотных цепей в схеме использован тонкий экранированный кабель. Вот фото генератора со снятой верхней крышкой корпуса:
Перечень элементов и чертёж платы в Layout5 прилагаются.
После первого включения генератора необходимо проконтролировать питающие напряжения, а также установить подстроечным резистором R29 напряжение -3В на выходе DA7 LM337L. Резистором R28 устанавливается оптимальная контрастность индикатора. Для настройки генератора необходимо подключить осциллограф к его выходу, переключатель SA3 установить в положение 1:1, SA2 — в положение, соответствующее напряжению треугольной формы, SA1 – в положение 100…1000 Гц.
Резистором R15 добиваются устойчивой генерации сигнала. Переместив движок резистора R1 в нижнее по схеме положение, подстроечным резистором R17 добиваются симметричности треугольного сигнала относительно нуля. Далее переключатель SA2 необходимо перевести в положение, соответствующее синусоидальной форме выходного сигнала, и подстроечными резисторами R12 и R6 добиться соответственно симметричности и минимальных искажений синусоиды.
Вот что получилось в итоге:
Треугольник 1 Мгц:
Треугольник 4 Мгц:
Следует отметить, что на частотах свыше 4 Мгц на треугольном и прямоугольном сигналах начинают наблюдаться искажения, связанные с недостаточной полосой пропускания выходного усилителя. При желании этот недостаток можно легко устранить, если перенести усилитель выходного каскада DA5 в цепь от истока VT2 к SA2, т.е. использовать его как усилитель синусоидального сигнала, а вместо выходного усилителя применить повторитель на ещё одном ОУ AD8038AR, пересчитав соответственно сопротивления делителей треугольного (R18, R36) и прямоугольного (R21, R35) сигналов на меньший коэффициент деления.
1) Широкодиапазонный функциональный генератор. А.Ишутинов. Радио №1/1987г.
2) Экономичный многофункциональный частотомер. А.Шарыпов. Радио №10-2002.
Я хотел создать функциональный генератор, генерирующий аудио сигналы для тестирования эффектов / усилителей; а также TTL сигналов синхронизации для цифровых схем. Поскольку обычно новые функциональные генераторы стоят около £20, я решил, что смогу сделать такой генератор самостоятельно.
Для данного проекта я использовал интегральную схему XR-2206 для генерирования колебательного сигнала. Интегральная схема может создавать сигнал в виде синусоидальных и треугольных импульсов с заданной амплитудой и частотой, а также TTL сигнал синхронизации при напряжении 5 В. Частотный диапазон колеблется от 20 Гц до 300 кГц – поэтому данный функциональный генератор будет охватывать весь слышимый человеком диапазон частот.
Интегральная схема имеет входы для контроля частот всех сигналов, а также амплитуды синусоидального / треугольного сигнала.
Шаг 1: Список компонентов
Основные компоненты для функционального генератора
- (2x) 1мкФ электролитические конденсаторы
- (1x) 10мкФ электролитический конденсатор
- (1x) 100нФ керамический / полиэфирный конденсатор
- (1x) 10нФ керамический / полиэфирный конденсатор
- (1x) 1нФ керамический / полиэфирный конденсатор
- (1x) 10Ом резистор
- (2x) 1КОм резисторы
- (1x) 3 КОм резистор
- (2x) 5 КОм резисторы
- (1x) 10 КОм резистор
- (1x) 30 КОм резистор
- (2x) 10 КОм потенциометры, устанавливаемые на панели
- (1x) 100 КОм потенциометр, устанавливаемый на панели
- (2x) 25 КОм подстрочные резисторы
- (1x) 4 поворотный переключатель положения
- (1x) однополюсный перекидной выключатель
- (5x) 4мм гнезда типа «банан»
- (1x) 16 штыревое DIL гнездо
- (1x) ИС XR2206 — функциональный генератор
- Корпус устройства
- Макетная плата
- Провода с многожильным проводником
Дополнительные компоненты для опционального источника питания
- (1x) 15В AC трансформатор
- (1x) IEC ввод электропитания
- (1x) двухполюсный выключатель
- (1x) 1A предохранитель и держатель
- (1x) 1A мостовой выпрямитель или (4x) диоды 1N4001
- (1x) 2200мкФ электролитический конденсатор
- (1x) 10мкФ электролитический конденсатор
- (1x) 100нФ полиэфирный конденсатор
- (1x) 220Ом резистор
- (1x) 5мм светодиод с держателем
- (1x) ИС 7812 — стабилизатор напряжения
- Гибкая проволока для подключения электропитания
Шаг 2: Электрическая схема

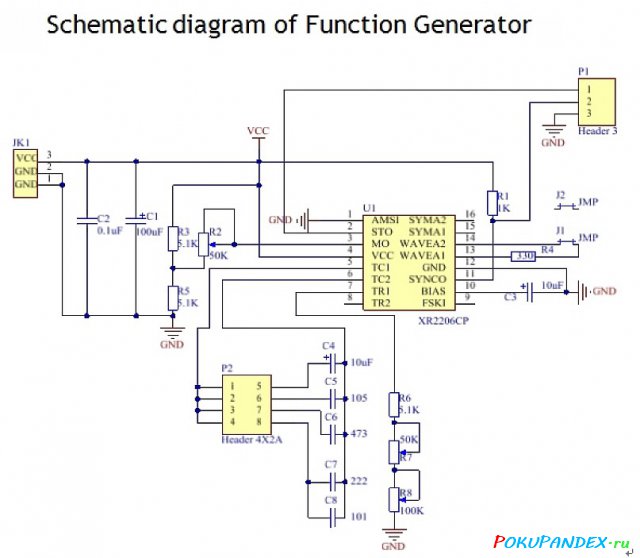

Для данного проекта используется многофункциональная генераторная ИС – это обеспечило простоту конструкцию, а также малое количество компонентов.
Я фактически использовал две микросхемы, которые соответствовали спецификации — Exar XR2206 и Maxim MAX038. В заключении я решил использовать XR2206 – эту микросхему легче и дешевле приобрести.
Частота регулируется двумя потенциометрами – один для грубой настройки и другой для точной. Важно, чтобы для этой цели вы использовали потенциометры хорошего качества, в противном случае будет очень трудно установить точную частоту, и она будет колебаться. С другой стороны вы может заменить два переменных резистора 10-оборотным потенциометром величиной 100 Ком для большей точности.
Я не использовал печатную плату для данного проекта, поскольку спаивал по мере возможности, однако вы можете увидеть, что различные компоненты располагаются в разных частях платы. Фильтр питания и делитель напряжения для контроля амплитуды располагаются слева, конденсаторы для частотного диапазона располагаются в нижней центральной части. Разделив монтажную схему на несколько подсекций легче разрабатывать конструкцию печатной платы.
Данная схема разработана для работы от однополярного источника электропитания напряжением 12 В DC. Подходящий источник питания показан на следующем шаге.
Шаг 3: Источник питания
**Данная часть схемы включает работу с высоковольтным источником переменного тока. Если вы сомневаетесь касательно работы с потенциально-смертельным уровнем напряжения, ПРОПУСТИТЕ ДАННУЮ ЧАСТЬ ПРОЕКТА. Вместо этого вы можете использовать AC адаптер питания. Я не несу ответственность за повреждения или травмы, которые могут возникнуть при работе с данным проектом.**
Я решил использовать внутренний источник электропитания для функционального генератора, чтобы не искать модули AC питания. Это означает, что мне не нужно каждый раз повторно калибровать функциональный генератор при запуске от другого напряжения питания, поскольку трансформатор внутри корпуса будет всегда выдавать на выходе одно и то же напряжение.
Убедитесь в том, что предохранитель 1А разрывает токоведущий проводник электропитания. При использовании металлического корпуса убедитесь, что он подсоединен к заземляющему проводнику электропитания. Я разместил все цепи электропитания на своей собственной плате вдали от основной схемы электропитания, с целью облегчения конструкции и снижения интерференции. Убедитесь, что все токоведущие проводники подключены со стороны первичной обмотки трансформатора.
Шаг 4: Корпус
Я разместил все электронные компоненты в пластиковый приборный корпус. Я использовал корпус, показанный на веб-сайте http://www.evatron.com, хотя существует множество аналогичных вариантов. Я использовал маркер для нанесения меток на коннекторы и элементы управления.
Шаг 5: Калибровка
Для калибровки функционального генератора необходимо наличие осциллографа.
Очень важно правильно провести калибровку схемы, чтобы получить на выходе чистый колебательный сигнал.
Начните с выбора синусоидального сигнала, выключив переключатель синусоидального / треугольного сигнала. Установите частотный диапазон на второй диапазон, и амплитуду на максимум.
Подсоедините щуп осциллографа на выход синусоидального / треугольного сигнала и установите ваш осциллограф на связь по переменному току – колебательный сигнал имеет DC смещение, другими словами вы не увидите полную волну на экране.
Установите подстрочный резистор в среднее положение и отрегулируйте смещение построечного резистора, пока синусоидальный сигнал на осциллографе не будет четко отображаться. С помощью устройства для контроля искажения продолжите регулировку симметрии для дальнейшего снижения искажения. Вы должны получить чистый синусоидальный сигнал, аналогичный показанному на диаграмме.
Сигнал в виде треугольных импульсов имеет большую амплитуду, чем синусоидальный сигнал, поэтому он будет обрезаться при полной амплитуде, в то время как синусоидальный сигнал не будет. Это, к сожалению, является внутренним дефектом схемы, однако не является большим недостатком, поскольку вы можете вручную установить амплитуду.
Прямоугольный сигнал фиксируется при напряжении 5 В и не нуждается в регулировке.
Шаг 6: Модификации и обновления
Существует возможность вносить множество изменений в данный проект для его адаптации в соответствие с вашими особыми требованиями. Также можно увеличить максимальный частотный диапазон, добавив 5-ое положение на поворотный переключатель и подсоединив емкость 100 пФ, аналогично другим подключаемым компонентам. Это поднимет макс. частоту до величины 3 МГц (при данном значении действительно только использовать сигнал прямоугольной формы).
Вы можете использовать также поворотный переключатель для выбора формы сигнала, однако для его получения потребуется грамотное подключение, а также замена переключателя синусоидальный/треугольный сигнал.
Я надеюсь, вы найдете данный проект полезным – он оказался очень кстати при тестировании аудио схем.
Функциональный генератор назван так не потому, что он хорошо выполняет свою функцию (хотя если он собран качественно, так оно и будет), а потому, что он генерирует сигналы, соответствующие по форме графикам различным математическим функций.
Например: прямоугольные, треугольные, синусоидальные. Предлагаемый вариант такого генератора, который придумал автор Instructables под ником The_Technocrat, работает в звуковом и ультразвуковом диапазонах. Он облегчает проверку и настройку звуковых усилителей, устройств на логических микросхемах, драйверов двигателей, преобразователей напряжения и многого другого. Самый быстрый и проверенный способ построить функциональный генератор — применить в нём специализированную микросхему, в данном случае типа IC8038:
Диапазон частот генератора разбит на четыре поддиапазона, смена которых производится переключением конденсаторов. На трёх выходах микросхема с обвязкой вырабатывает сразу три сигнала различных форм, каждый из которых можно подать на расположенный на той же плате усилитель (LF351N). Четвёртый режим соответствует пропусканию прямоугольных импульсов через диод, чтобы проходила только одна полуволна — полезно при проверке устройств с цифровыми микросхемами.

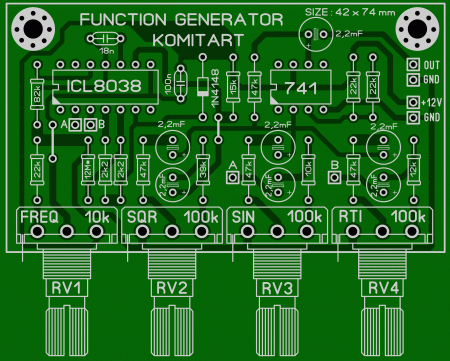

Работу над генератором мастер начинает с составления чертежа печатный платы.
Получилось вот что:
Но по одной такой картинке плату не изготовить (она нужна, скорее, для справки по размещению компонентов, если вы заказали плату без шелкографии), поэтому для желающих повторить конструкцию The_Technocrat выложил Gerber-файлы. Можно также изготовить печатную плату самостоятельно ЛУТом или собрать генератор на макетной плате. Всё зависит от ваших возможностей и предпочтений. Разработчик получил вот что:
На плату мастер устанавливает все детали согласно подсказке на шелкографии или картинке выше. Микросхемы, во избежание их перегрева, лучше устанавливать после остальных компонентов. После этого на выход устройства он подключает осциллограф, а на вход — двуполярный 12-вольтовый источник питания. Выбрав какую-нибудь частоту или амплитуду, он первым делом выбирает режим генерации синусоиды, чтобы настроить подстроечные резисторы и больше их не трогать. Выставляет регулятор скважности в промежуточное положение, но несмотря на это, на экране — не совсем синусоида:
При помощи уже упомянутых резисторов R3 и R4 он добивается от синусоиды правильной формы.
Результат не показывает, но я ему почему-то верю. На очереди — меандр:
Мастер вращает ось резистора R2 и получает вместо меандра прямоугольные импульсы различной скважности:
Осталось проверить режим генерации треугольных импульсов:
Внимание: на транзисторы, работающие в ключевом режиме и не имеющие теплоотводов, нельзя подавать с генератора управляющие сигналы никаких других форм, кроме прямоугольной. Скважность при этом можно менять и получать ШИМ.
Убедившись, что генератор работает, The_Technocrat изготавливает для него отдельный двуполярный стабилизированный БП (схему приводить нет смысла, там 7812 и 7912 и всё до боли стандартно):
С обратной стороны:
Затем берёт кусок оргстекла и устанавливает на него платы БП и генератора, чтобы они всегда были вместе, как попугаи-неразлучники:
Если устройство не работает, мастер советует проверить, какая часть виновата: генератор или усилитель. Сам он предпочитает проверять в направлении от выхода: смотрим, есть ли сигнал на выходе усилителя, если нет, перемещается к выходу генератора, или к входу усилителя, что одно и то же.
Нет сигнала и там — не работает генератор. Есть — проблема в усилителе. Возможна проверка и в обратном направлении: осциллограф или наушники оставляем на выходе, а точки соединения выхода генератора с входом усилителя касаемся, чтобы получить наводку. Если до этого была тишина, а теперь появился фон, дело в генераторе. Ничего не изменилось — в усилителе. Обоими способами можно также проверить точки соединения в цепочке генератор-переключатель-резистор-усилитель. Неисправность локализована, и понятно, правильность сборки какого узла (и исправность какой микросхемы) надо проверять.
XR2206 | ElecCircuit.com
Схема генератора функций XR2206 (генератор синусоидально-треугольно-квадратичных сигналов). Диапазон частот составляет от 1 Гц до 1 МГц. и может регулироваться VR3. Схема SEE XR2206 Функциональный генератор. ВЫХОД Вольт регулируется VR2. Для встроенной платы SEE XR2206 Генератор функций .
Ранее вы обнаружите, что генератор сигналов называется «Генератор функций» для использования на одной машине.
И платить придется не меньше, т.к. это очень большая сумма. Интересно или нет?
Как работает этот проект
Но теперь вы можете легко сделать его самостоятельно, с небольшими вложениями. Попробуйте сделать, как функции этого проекта. Сердцем этой схемы является микросхема XR-2206.
Структура которого состоит из четырех основных частей схемы.
1. Генератор управления напряжением ( VCO ), частота которого зависит от номинала конденсатора между контактами 5-6 и резистора между контактами 7-8.
Выход двусторонний. Во-первых, это сигнал синхронизации. или прямоугольный выходной сигнал, в качестве альтернативы сигнал секции подается на схему формы волны управления.
2. Форма волны управления. Она дает нам синусоидальную или треугольную форму волны в соответствии с требованиями путем изменения сопротивления ветвей 13-14.
3. Буферная схема будет отвечать за управление низкими значениями выходного импеданса схемы, а также за распространение на другие схемы.

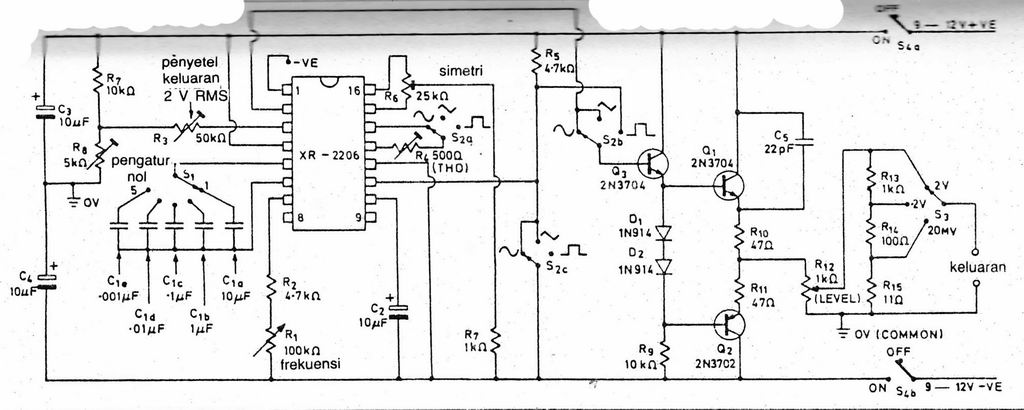

Реальная прикладная схема, как показано ниже. Можно видеть, что переключатели S1 действуют как Диапазон частот , который может быть выбран третьим диапазоном.
1. 1-100 Гц
2. 100-10 000 Гц
3. 10 000-1 000 000 Гц
Однако, выбрав значение емкости между контактами 5-6.
Во-первых, отрегулируйте профиль частоты , изменив значение, достигнутое VR3.
Далее, VR2 используется для тонкой настройки коэффициента усиления схемы, а VR1 получает максимальное выходное напряжение 1 В. VR5 настроен на сбалансировать сигнал .
Затем с помощью переключателя SW2 можно выбрать выходной сигнал в виде синусоидальной или пилообразной волны.
Выходной сигнал может быть введен через буферную схему Q1, Q2 выведены на C9.
Для прямоугольного сигнала выходной сигнал будет выводиться на контакты 11 микросхемы IC2, а затем на транзисторный буфер схемы получать выход для использования на выводе эмиттера.
Сигнал прямоугольной формы будет иметь мощность сигнала около 12 вольт от пика до пика, поэтому, если вы хотите использовать Схемы ТТЛ с использованием напряжения 5 вольт . Также необходимо добавить схему преобразователя постоянного тока с IC-SN74LS00.
Детали приборов.
Related Posts
Деталь устройств.
IC1: LM7812 12 В постоянного тока регулятор напряжения
IC2: xr2206 Функция Genertor
IC3: LM7805 5V DC Регулятор напряжения
: SN74LS00 NAND Gate
Q1: BC327 50V 800MA PNSISTARMA 9000. BC337 50 В 800 мА NPN транзистор
D1-D4: DB101 Диодный мост
D5: 1N4148 75 В 150 мА Диоды
R1, R2, R12: резистор 4,7 кОм 1/4 Вт
R3, R4, R7, R9: резистор 27 кОм 1/4 Вт
R5, R6, R16: 1 кОм Резистор 1/4 Вт
R8, R13: резистор 2,2 кОм, резистор 1/4 Вт
R10: резистор 3,3 кОм, резистор 1/4 Вт
R11: резистор 100 кОм, резистор 1/4 Вт
R14: резистор 47 Ом, резистор 1/4 Вт,
R15: резистор 10 кОм,
9 C1, C8: электролитические конденсаторы 1000 мкФ, 25 В,
C2: электролитические конденсаторы, 22 мкФ, 16 В,
C3, C7: электролитические конденсаторы, 100 мкФ, 25 В,
C4: электролитические конденсаторы, 2,2 мкФ, 25 В
C5: 0,001UF 50 В полиэфирной конденсатор
C6: 10UF 25 В Электролитические конденсаторы
C9: 0,1UF 50 В полиэфирные конденсатор
C10: 470UF 16 В электролитические конденсаторы
VR1, VR5 (PRESET): 25K Potentiometer
VR2 VOLUCTIOM: 10KK VROMEMETIOMETOMETOMERTEMEMETERSTEMOMETOMETOMERTEMEOTERSTEMOMETOMETOMEOMETOMEOMETOMEOMETOMEOMETOMEOMEOMETOMEOMEOMEOSTEMEOMEOSTEMEOMEOSTEOMEOSTEOMEOMEOSTEOSS Потенциометр 100K
VR4 (предустановка): Потенциометр 1K
Для этой схемы требуется достаточный источник питания.
У вас есть этот? Если у вас его нет. Посмотрите:Много схемы блока питания Как собрать
Все оборудование кроме силового трансформатора 12 вольт . Мы можем собрать их на печатной плате, как показано ниже. Вы должны паять правильно и успешно. После успешной проверки. Уверен, что блок питания в цепи. И настроить цепь.
Персонализация
Для начала установите переключатель SW1 в положение 2 (100–10000 Гц).
Секунда, Отрегулируйте VR3 по центру, затем используйте осциллограф для проверки выходных сигналов на положительных клеммах C9..
Затем переключатель SW2 находится в положении синусоиды. Затем отрегулируйте VR5 по центру.
Далее настройте VR4 до лучших волн. После этого снова вернитесь к , отрегулируйте VR5. Чтобы сигнал не обрезался. Затем попробуйте еще раз, чтобы убедиться, что у него лучшие волны.
После этого отрегулируйте VR2 по часовой стрелке, затем отрегулируйте VR1 так, чтобы выходное напряжение сигнала составляло 1 В (среднеквадратичное значение).
Купите его здесь: XR2206 Высокоточный функциональный генератор сигналов DIY Kit Синусоидальный/треугольный/квадратичный выход 1 Гц–1 МГц, регулируемая амплитуда частоты, 10–26 В, температура от 0 до 70 °C
Прямоугольный сигнал. Нет необходимости настраивать какую-либо схему.
Продолжайте читать: Схема функционального генератора с использованием ICL8038’ »
Apichet Garaipoom
Я люблю электронику. Я изучил их, создавая проекты «Электронные схемы» и «Простые», чтобы учить своих детей. Самое главное, я надеюсь, что наш опыт на этом сайте будет вам полезен.
Спасибо за поддержку. 🙂
Похожие посты
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Я всегда стараюсь, чтобы электроника Обучение было легким .
Arduino — Генератор функций XR-2206
апрель 2016 г.
После изготовления пары генераторов сигналов на основе микросхем прямого цифрового синтезатора (DDS) (генератор сигналов AD9850 и генератор сигналов AD9833) я захотел создать что-то, что использует более старая «аналоговая» ИС генератора функций. Есть два основных претендента — Intersil ICL8038 и Exar XR-2206. Хотя ни один из чипов не в настоящее время производства, оба все еще широко доступны — либо в виде старых запасов, либо, возможно, в виде «клонов».
Хотя я видел схемы и даже коммерческие проектные комплекты, заявляющие о частотном диапазоне в несколько МГц, на практике я думаю, что где-то около 400 кГц или 500 кГц максимальная частота более реалистична.
для этих ИС, сохраняя при этом синусоидальный сигнал с достаточно низким уровнем искажений. В этом проекте меня больше интересовало создание чистой неискаженной синусоиды, чем
подталкивая его к пределам с точки зрения частоты.
После макетирования XR-2206 и ICL8038 я решил создать достойный генератор функций, используя XR-2206.
Несмотря на то, что это аналоговая ИС, этот проект только что попал в раздел Arduino на моем веб-сайте, потому что он использует ATmega328 в качестве счетчика частоты и для управления 8-разрядным 0,36-дюймовым светодиодным модулем SPI (хотя используются только 6 цифр).
Схема вокруг XR-2206 основана на указаниях по применению ExarTAN-005 XR-2206, в которых описывается «Высококачественный генератор функций от 1 Гц до 100 кГц». Поиграв с некоторыми значениями компонентов и добавив пару операционных усилителей, я думаю, что качество синусоиды приемлемо до 550 кГц. хотя треугольная волна начинает приобретать закругленные пики на частоте около 300 кГц.
Регулятор частоты
Диапазон частот регулируется времязадающим конденсатором (подключенным между контактами 5 и 6 XR-2206) и времязадающими резисторами VR1, VR2 и R2 (подключенными последовательно между контактами 7 и -12В).
С компонентом
значений, показанных выше, перекрывающиеся частотные диапазоны показаны в следующей таблице: Перекрытие диапазонов не является идеальным, но на практике это не является проблемой. Примечание по применению TAN-005
рекомендует логарифмическую регулировку частоты (VR1), хотя я использовал линейную и добавил «точную» регулировку частоты (VR2).| Capacitor | Minimum Frequency | Maximum Frequency |
|---|---|---|
| 1uF | 2.25Hz | 225Hz |
| 0.1uF | 20Hz | 2kHz |
| 0.01uF | 225Hz | 22kHz |
| 0.001uF | 2.0kHz | 186kHz |
| 470pF | 4kHz | 375kHz |
Техническое описание Exar XR-2206 рекомендует 1000 пФ (0,001 мкФ) в качестве минимального значения для времязадающего конденсатора.
подключен к контакту 5. Я обнаружил, что прямоугольная волна, в частности, имеет тенденцию становиться «дрожащей» и нестабильной между приблизительно 23 кГц и 50 кГц с конденсатором синхронизации менее 400 пФ. Поскольку я использую
прямоугольный сигнал для частотомера/дисплея, я ограничил наименьший конденсатор до 470 пФ, что дает максимальную частоту около 375 кГц. Если конденсатор уменьшить до 100 пФ, максимальное
частота составляет около 500 кГц, но с приемлемыми формами сигналов, за исключением дрожащей прямоугольной волны и, как следствие, нестабильного отображения частоты между 23 кГц и 50 кГц.
Выходная амплитуда
Выбор между синусоидальной и треугольной формами сигнала осуществляется с помощью переключателя SW2b, подключенного к контактам 13 и 14 XR-2206. Когда переключатель замкнут, на выходе будет синусоида. С переключателем открытый, это треугольная волна. К сожалению, выходные напряжения синуса и треугольника не совпадают. Максимальная синусоида составляет около 6 вольт пик-пик, а треугольная волна примерно вдвое больше.
В моей схеме,
Я добавил два предустановленных триммера
— R15 и R16 — чтобы настроить формы сигналов, чтобы они были одинаковыми по напряжению. Когда SW2b замкнут, выход представляет собой синусоидальную волну, а SW2a подключает R15. Когда SW2b разомкнут, выход имеет форму треугольника, а R16 становится предварительно установленным «активным».
R15 и R16 оба должны быть «отключены» от максимума, иначе операционный усилитель TL027CP будет перегружен, когда основной регулятор амплитуды — как часть схемы TL072CP — повернут на максимум. Как только резисторы R15 и R16 установлены правильно, выходное напряжение TL027CP полностью регулируется от почти нуля до примерно 10 вольт пик-пик (т. е. ± 5 В относительно центра заземления 0 В). Несмотря на то, что может быть достигнуто около 20 вольт пик-пик, 10 вольт пик-пик предпочтительнее, чтобы избежать чрезмерного ограничения, когда применяется DC OFFSET.
На этом изображении показан эффект слишком высокого значения предустановленного триммера амплитуды синусоидальной волны.
Смещение постоянного тока
R14, подключенный к XR-2206 через R1, используется для установки смещения постоянного тока сигналов. Поскольку в схеме используется разделенный источник питания (±12 В), резистор R14 может слегка отрегулировать центр сигнала. плюс или минус земли. На практике количество регулировок довольно ограничено, поэтому вместо этого я использовал R14 в качестве предустановленного триммера. Синусоидальный/треугольный выход на контакте 2 XR-2206. подключен к операционному усилителю TL072CP, который имеет собственную регулировку смещения постоянного тока через VR4, поэтому предустановленный триммер R14 используется только для «централизации» регулировки VR4, т. е. форма волны центрируется около 0 В. когда VR4 находится в центре.TL072CP
Первая половина операционного усилителя TL072CP (IC3a) используется в качестве буфера с единичным коэффициентом усиления. IC3b обеспечивает примерно 5,7-кратное усиление [(R12/R13) +1] и широкую регулировку смещения постоянного тока.
Выбор TL072CP был очень важен. Первоначально я использовал LM6172, который имеет лучшую частотную характеристику, но я обнаружил, что могу получить более высокую неискаженную выходную частоту, используя TL072CP. Поскольку чип размещен на печатной плате, а операционные усилители, как правило, совместимы по выводам, можно легко попробовать различные ИС.
Выход синхронизации/меандра
XR-2206 имеет отдельный выход для синхросигнала/прямоугольной волны, и это фактически выходной сигнал «rail-to-rail» при напряжении более 20 вольт. Это полезно для синхронизации осциллографа при проверке цепи с синусоидой, но я также хотел чтобы использовать его для управления частотомером. В любом случае более управляемое выходное напряжение казалось разумным. R6, R7 и R8 обеспечивают пиковый сигнал 8 В с напряжением около -0,1 В ниже уровня земли. Этот сигнал поступает на обе половины компаратора — LM293. Выходы на контактах 1 и 7 колеблются между землей и 5 вольтами. Выход на контакте 7 подключается к разъему BNC на передней панели (для синхронизации прицела или других целей), а выход
на контакте 1 выводится на разъём — вместе с +5v и землей — для подключения к частотомеру на базе ATmega328.
1N4148 помогает защитить вход ATmega328 за счет
удаление любых негативных пиков, которые могут присутствовать на
прямоугольная волна.
На частоте 590 кГц прямоугольная волна имеет время нарастания около 140 нс и время спада около 70 нс. Если требуется более быстрое время нарастания и спада, можно использовать более быстрый компаратор. Однако, как я уже отмечал выше я ограничил верхний предел частоты примерно 310 кГц из-за нестабильности прямоугольной волны между 23 кГц и 50 кГц при использовании меньшего времязадающего конденсатора.
| Передатчик на базе BA1404 — это захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Генератор функций XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц. Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кварцевых кристаллов и т. д. Благодаря встроенному усилителю оно имеет превосходную входную чувствительность. Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать. Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и силу тока до 10 А с разрешением 10 мА. FM-радиоприемник TDA7000 с усилителем LM386 Опубликовано 7 июня 2022 г. BA1404 Стерео FM-передатчик с усилителем Опубликовано 4 мая 2022 г. Переносной настольный блок питания переменного тока 1–32 В, 0–5 А Опубликовано в среду, 13 апреля 2022 г. Блок питания, который я использовал для питания большинства своих проектов, слишком часто подвергался короткому замыканию. Я фактически убил 2 случайно и нуждался в замене. В моей мастерской лежало много липо-аккумуляторов 18650, поэтому я решил использовать их для создания портативного регулируемого настольного источника питания, который можно было бы легко перемещать и использовать на ходу. Блок питания состоит из повышающего модуля питания постоянного тока, дисплея напряжения и тока, переключателя, подстроечных потенциометров стандартного размера 10K, XT-60 и балансировочного разъема для зарядки массива из 8×4 аккумуляторов 18650. Усилитель FM-передатчика мощностью 1 Вт Опубликовано 30 марта 2022 г. Декодер DCC для Arduino Опубликовано 14 марта 2022 г. Самый простой FM-приемник Опубликовано 1 февраля 2022 г. FM-передатчик мощностью 7 Вт Опубликовано 20 января 2022 г. Простой стерео FM передатчик с использованием микроконтроллера AVR Опубликовано 3 января 2022 г. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим. Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео FM-приемник Опубликовано 24 декабря 2021 г. Простой FM-передатчик, сделанный своими руками Опубликовано 1 октября 2021 г. Более того, когда-нибудь возникало желание создать собственную FM-станцию на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!.
Electronics-DIY.com © 2002-2022. Все права защищены. |
|
jpg»>
com/esr-meter.php ?>
jpg» bgcolor=»#53544E»>
com/function-generator -xr2206.php ?>
При подключении к компьютеру плата ввода-вывода будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от USB-порта и может обеспечить мощность до 500 мА для ваших проектов. USB IO Board совместима с макетом.
Д. Он достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.
jpg»>
Новый аудиочип DAC поддерживает карты microSD до 128 ГБ (формат FAT32) и обеспечивает отличное качество звука и базу.
тока SPDT Реле JQC-3FF
3V Panasonic FM Capacitor
Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру.
Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в наборах премиум-класса.
Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и силы тока более 10 А.
TDA7000 значительно снижает затраты на сборку и настройку после производства, поскольку только схема генератора нуждается в настройке во время производства, чтобы установить пределы настроенного диапазона частот. Полное FM-радио может быть сделано достаточно маленьким, чтобы поместиться внутри калькулятора, прикуривателя, брелка для ключей или даже тонких часов. TDA7000 также может использоваться в качестве приемника в таком оборудовании, как беспроводные телефоны, радиостанции CB, радиоуправляемые модели, пейджинговые системы, звуковой канал телевизора или другие системы демодуляции FM.
FM-модулятор может работать на частоте от 76 до 108 МГц, а источник питания для схемы может быть от 6 до 12 вольт.
Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971.
Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад.
Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.
В комплект входит выход, который можно подключить к комплекту счетчика 60 МГц для измерения выходной частоты. Комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц включает компоненты высшего качества, в том числе конденсаторы аудиокласса, позолоченный разъем RCA, конденсаторы WIMA, 1% металлопленочные резисторы и печатную плату высшего качества с красной паяльной маской и покрытыми сквозными отверстиями.
Он может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 9 мкГн.00 нФ.
Измеритель LC
Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества.
С добавлением предделителя возможно измерение частоты от 1ГГц и выше. Диапазон измерения измерителя был недавно обновлен, и теперь он может измерять от 10 Гц до 60 МГц вместо 10 Гц до 50 МГц.
Комплект основан на популярной микросхеме стереотранслятора BA1404, которая содержит все сложные схемы для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает непревзойденную стабильность поднесущей для стереосигнала.
USB IO Board совместима с макетом. Просто припаяйте 12-контактные и 8-контактные разъемы на нижней стороне печатной платы, и плату можно будет подключить к макетной плате для быстрого прототипирования.
Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 мощностью 6 Вт в выходном каскаде. Цифровое управление на передней панели оснащено светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на аудиовходах и входах питания, а также имеет микрофонный и аудиовходы. После включения передатчик начинает вещание на ранее выбранной частоте. В целом, этот стерео FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука для вещания и может конкурировать с коммерческим вещанием.
д. Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности 1 Вт или 5 Вт.
Схема включает светодиодный индикатор «В эфире», а также переключатель, который можно использовать для выключения передатчика. Уникальной особенностью схемы является то, что для работы схемы не требуется батарея, поскольку питание берется от телефонной линии.
Программное обеспечение имеет интерфейс на основе iPhone, и с ним интересно работать.
Кристалл 38 кГц обеспечивает стабильную поднесущую для стереосигнала. Схема генератора достаточно стабильна для надежного приема даже на FM-радиоприемниках с цифровой настройкой. Печатная плата включает в себя зеленый слой паяльной маски для облегчения пайки и защищает провода, которые не требуют пайки.
..
/ ВНИЗ. Термостат может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту).
Любой из четырех выходов можно настроить для независимой работы в мгновенном режиме или в режиме ВКЛ/ВЫКЛ. Выходы буферизуются транзисторами BC549 и могут напрямую управлять устройствами или подключаться к реле 5 В / 12 В для включения / выключения устройств, использующих более высокое напряжение 110 В / 220 В.
Он легко подключается через коаксиальный S/PDIF или оптический кабель и имеет удобные аналоговые выходные разъемы. ПКМ1793 Audio DAC плата оснащена передовым чипом Burr-Brown PCM1793 DAC, высококачественным операционным усилителем OPA2134 и новейшим цифровым линейным приемником DIR9001. Печатная плата изготовлена из высококачественных компонентов, таких как конденсаторы Nichicon Audio, конденсаторы WIMA, позолоченные разъемы, позолоченные дорожки печатной платы и металлопленочные резисторы. ЦАП PCM1793 обеспечивает детализированные высоты и исключительно хорошую звуковую сцену.
* Двухканальный двухканальный режим для двухпроводных громкоговорителей. * Двухканальный мостовой режим, предлагающий около 150 Вт на канал.
Разработан по размерам, позволяющим плотно упаковать его в комплект усилителя на микросхеме LM3886.
Именно это свойство делает их довольно склонными к ВЧ-колебаниям при неправильной компенсации, но при тщательном проектировании они способны обеспечить впечатляющие характеристики.
Он имеет два входных канала для одновременного измерения двух источников напряжения. В этом проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем с подсветкой 2×16. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Оставайтесь с нами для получения дополнительной информации.
Плата сокета была создана для микроконтроллера 28-DIP AVR Atmega8, но вы можете легко собрать плату сокета для любого другого микроконтроллера AVR. Этот программатор AVR совместим с популярным PonyProg, который даже показывает вам строку состояния прогресса программирования.
Он оснащен контроллером USB 1.1 / 2.0, декодером MP3, системным контроллером для загрузки файлов MP3 с флэш-накопителя USB, жесткого диска USB, USB CD-ROM или USB DVD-ROM — все в одном чипе.
Цель была проста; чтобы протестировать многие существующие конструкции передатчиков BA1404, сравнить их характеристики, выявить слабые места и предложить новую конструкцию передатчика BA1404, которая улучшает качество звука, имеет очень хорошую стабильность частоты, увеличивает дальность действия передатчика и довольно проста для всех в сборке. Мы рады сообщить, что эта цель и ожидания были достигнуты и даже превзойдены.
SAA1057 — популярная интегральная схема, которая используется в качестве синтезатора частоты PLL в передатчиках AM/FM.
Когда эти конденсаторы были подвергнуты акустической оценке, пики высоких частот и шероховатости средних частот были существенно уменьшены. Кроме того, в полученном высококачественном звуке были увеличены насыщенность и мощность низких частот.
Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи.
Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, стереокодером для стереопередачи, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, схема PLL, которая обеспечивает стабильную частоту передача, что означает отсутствие дрейфа частоты, FM-генератор и выходной ВЧ-буфер.
.
Он включает в себя 3,5-разрядный светодиодный дисплей с индикатором отрицательного напряжения. Он измеряет постоянное напряжение от 0,1 до 19 В.9,9В с разрешением 0,1В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 x 7 см. Схема должна питаться напряжением 5 В и потреблять всего около 25 мА.
Эти диоды с переменной емкостью изменяют свою емкость при подаче на них напряжения. Они идеально подходят для настройки частоты FM-передатчиков на основе PLL, FM-передатчиков VCO, FM/VHF-приемников, ТВ-тюнеров и т. д.
Мы долго искали этот тип LC-метра. Мы рассматривали множество коммерческих версий LC-метров, но большинство из них были либо слишком дорогими, либо ограничены в диапазонах измерений.
Магнитный провод наполовину встроен в пластик, что обеспечивает превосходную стабильность частоты. Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется в отдельной металлической банке, которую можно снять. Перестраиваемые ВЧ-катушки бывают следующих диапазонов индуктивности:
У нас также есть кристаллы 38 кГц, поэтому, если вы ждали, чтобы построить свой собственный стерео FM-передатчик для передачи музыки по дому, возьмите схему из раздела «Схемы» и начните создавать ее сегодня.
Я опубликую руководство о том, как подключить этот модуль PLL к передатчику TX200, как только у меня будет больше времени.
Этот модуль основан на популярной микросхеме ICL7106, которая может измерять собственное напряжение питания и обеспечивает очень низкое энергопотребление.
Все это возможно благодаря чипу NJM2035 и кварцевому кристаллу 38 кГц, который управляет 19контрольный тон кГц. Вам никогда не придется калибровать или перенастраивать частоту схемы.
Он использует сигнал на телефонной линии для питания. Антенна не нужна — она возвращает радиочастотный сигнал в телефонную линию, которая …
Этот маломощный FM-радиопередатчик на самом деле довольно мощный. Первый каскад представляет собой генератор и настраивается с помощью переменного конденсатора. Выберите неиспользуемую частоту и аккуратно настройте C3, пока не исчезнет фоновый шум.
Солнечное излучение измеряется солнечным элементом калькулятора. Микросхема PIC взаимодействует с MMC, используя режим SPI. Интервал между выборками устанавливается равным одной минуте. …
jpg»>
jpg»>
Он основан на идеях частотомера на базе PIC16F84.
Диапазон измерения разделен на два поддиапазона: 10Гц — 25МГц и 25МГц — 1300МГц. Десятичная точка стоит после цифры МГц, но может быть установлена в любом месте. Это содержит: * ПОС 16F84
* 74HC137 (BCD -> декодер 1 из 8)
* SAB6456 Делитель УКВ-ДМВ на 256
…
Проблема калибровки шкалы усложняется нелинейными эффектами подстроечных конденсаторов. Схема этого месяца представляет собой кварцевый калибратор 100 кГц с использованием недорогого микропроцессорного кристалла и КМОП-ИС, которые легко доступны по …
jpg»>
Однако это хороший. Конденсаторы:
C1,C4 22 пФ сер.
C2,C3 51 пФ сер.
Катушки:
L1,L2,L3 Провод шины #18, диаметр 1/4″, 3 витка * Сформируйте выводы из конденсаторов, как показано на маленьком рисунке ниже. Затем припаяйте их от контактной площадки к внешней области заземления.
* Убедитесь, что повороты от …
Все кредиты будут вашими, и мы укажем ваше имя, адрес электронной почты и URL-адрес вашего веб-сайта, если он у вас есть.XR2206 Набор для самостоятельной сборки функционального генератора Обзор
В этом посте мы рассмотрим и рассмотрим набор для самостоятельной сборки функционального генератора XR2206.
Генератор функций может быть дорогим аппаратным обеспечением, особенно для любителей электроники или новичков. Но, к счастью, есть действительно дешевые наборы для самостоятельной сборки, такие как тот, который мы собираемся показать вам, который может быть удобен для начинающих и энтузиастов электроники.
Рекомендуемое чтение: Обзор цифрового осциллографа DSO150
Функции генератора функций XR2206
Комплект функционального генератора XR2006 может создавать сигналы в диапазоне от 1 Гц до 1 МГц с регулируемой амплитудой. Вот наиболее важные особенности этого комплекта:
- Он основан на чипе XR2206;
- Диапазон частот: 1 Гц–1 МГц
- Регулируемая амплитуда и регулируемая частота
- Источник питания: 9–12 В (не входит в комплект)
Где купить?
Набор для самостоятельной сборки функционального генератора XR2206 стоит от 4 до 12 долларов. Мы получили наш комплект с eBay. Он также доступен на Banggood или Amazon.
Banggood — Geekcreit® XR2206 Function Signal Generator DIY Kit
Banggood — Geekcreit® XR2206 Function Signal Generator DIY Kit
$7.08
$10.23
BUY NOW
Shrsl.com
eBay — XR2206 Function Signal Generator DIY Комплект
eBay — Генератор сигналов функции XR2206 DIY Kit
7,99 $
в наличии
КУПИТЬ СЕЙЧАС
eBay.com Kit
Функция DIY Amazon — XR2206 Генератор сигналов XR22060007
Amazon — xr2206 Функциональный генератор сигналов DIY Kit
Out of Stock
по состоянию на 1 сентября 2022 г. 8:18 вечера
Buy Now
Amazon.
com
Unboxing xr2206 Function generator Diy Kit 9000
unboxing xr2206 generator diy..com
. вы получаете комплект функционального генератора, вы найдете пластиковый пакет со всем, что вам нужно:
- печатная плата;
- Акриловые детали для сборки корпуса;
- Сумка с электронными компонентами;
- И инструкцию по эксплуатации.
На рисунке ниже показаны все детали, входящие в комплект.
В этот комплект входят только компоненты с отверстиями. Это означает, что их легко припаять к печатной плате, даже если у вас нет большого опыта пайки. Кроме того, на печатной плате есть этикетки, которые показывают, где вы должны припаять каждый компонент.
Вам могут понравиться: Лучшие паяльники для начинающих
Сборка функционального генератора XR2206 DIY Kit
Сборка комплекта функционального генератора — простая задача. Вам просто нужно припаять некоторые компоненты.
Начните с пайки более коротких компонентов, а затем более высоких. Это облегчит работу по пайке.
Начните с пайки резисторов:
- Определите значение каждого резистора с помощью мультиметра или таблицы цветов резисторов.
- Обратитесь к руководству по эксплуатации, чтобы определить этикетку для каждого резистора
- Разместите резисторы на печатной плате
- Припаять резисторы к плате
- Обрежьте провода сзади
Далее припаиваем электролитические конденсаторы. Обратите внимание, что эти конденсаторы имеют полярность. Белая полоса на конденсаторе должна располагаться на белом полукруге, как показано на рисунке ниже.
Следующим шагом будет пайка керамических конденсаторов. Эти конденсаторы имеют номер, который их идентифицирует.
Сравните их с руководством по эксплуатации, чтобы увидеть, где они должны располагаться на печатной плате. Например, этот керамический конденсатор должен быть помещен в маркировку C6, как показано ниже.
Наконец, припаяйте остальные детали. Будьте осторожны при установке чипа XR2206. Убедитесь, что полукруг расположен в правильной ориентации, как показано на рисунке ниже.
Вот как должна выглядеть ваша печатная плата:
Сборка акрилового корпуса
В комплект входят акриловые детали для сборки корпуса. Хотя корпус несложный в сборке, установить все на место может быть немного сложно.
Прежде чем собирать детали, снимите защитную клейкую ленту. Иначе потом будет сложнее.
Шурупы, которые идут в комплекте, немного маловаты и может показаться, что они не влезают на свое место, но они влезают. Вам нужно приложить некоторое усилие, чтобы вытащить винты вниз. Эта задача немного трудна.
В качестве альтернативы можно использовать горячий клей, чтобы склеить детали.
После сборки комплекта вы должны получить:
Генератор частоты поставляется с тремя ручками. Один для регулировки амплитуды, а два других для точной и грубой регулировки частоты.
Там есть перемычка, которую нужно поменять местами, чтобы выбрать диапазон частот. Другая перемычка должна быть установлена правильно в соответствии с сигналом, который вы получаете на выходе.
Тестирование генератора функций XR2206 DIY Kit
Давайте проверим генератор функций. Подать питание от 9 до 12В. Для проверки этого комплекта вам понадобится осциллограф. Мы протестировали его с помощью недорогого цифрового осциллографа DSO150.
Функциональный генератор работал достаточно хорошо, выдавая синусоидальные, прямоугольные и треугольные сигналы.
Вот синусоидальная волна.
И треугольный сигнал.
При тестировании набора мы заметили, что вы не можете настроить амплитуду прямоугольной волны.
Подведение итогов
Таким образом, это хорошее оборудование, учитывая его цену. Менее чем за 10 долларов вы можете получить функциональный генератор с регулировкой амплитуды и частоты. Самый дешевый набор, который мы нашли, стоит около 4 долларов на eBay.
Banggood — Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
Banggood — Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
7,08 $
10,23 $
КУПИТЬ СЕЙЧАС
eBay — xr2206 Функциональный генератор сигналов DIY Kit
eBay — xr2206 Функциональный генератор сигналов DIY Kit
$ 7,99
в складе
Buy Now
EBay.comAmazon — xr2206 Funct
Amazon — набор для самостоятельной сборки функционального генератора сигналов XR2206
нет в наличии
по состоянию на 1 сентября 2022 г., 20:18
КУПИТЬ СЕЙЧАС
Amazon.
com
Набор для самостоятельной сборки функционального генератора XR2206 отлично подходит любителям электроники для ремонта и отладки схем, а также для учебных целей. В комплект входят компоненты со сквозными отверстиями, их легко паять и собирать. Вы можете построить его примерно за полчаса.
Однако имейте в виду, что он не заменяет «настоящий» генератор функций. Если вы профессионал или ученый, вам нужен высококлассный генератор функций.
Одним из основных недостатков этого комплекта является отсутствие дисплея. Итак, вы не знаете значения параметров, которые вы устанавливаете. Вам нужен осциллограф, чтобы увидеть волны, которые вы генерируете. Осциллограф может быть дорогим инструментом, но есть и недорогие самодельные осциллографы, подходящие для любителей, например, цифровой осциллограф DSO150.
Тем не менее, это отличный комплект, который можно использовать для генерации различных сигналов: синусоидальных, прямоугольных и треугольных с регулируемой частотой и амплитудой.
Мы надеемся, что этот обзор был вам полезен. У нас есть и другие обзоры, которые могут вам понравиться:
- Обзор 2-канального генератора сигналов произвольной формы DDS FY6800
- Обзор комплекта для проверки транзисторов своими руками
- Обзор цифрового осциллографа JYETech DSO150
- Набор для сборки светодиодного куба 8x8x8 — как собрать и просмотреть
- 7 самодельных светодиодных комплектов, которыми вы будете гордиться
[Рекомендуемый курс] Изучение ESP32 с Arduino IDE
Зарегистрируйтесь на наш новый курс ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с помощью Arduino IDE, включая проекты, советы и рекомендации! Регистрация открыта, так что зарегистрируйтесь сейчас .
Другие курсы RNT
[электронная книга] Домашняя автоматизация с использованием ESP8266 »
Создавайте проекты IoT и устройства домашней автоматизации с помощью модуля Wi-Fi ESP8266.
[Курс] Создание системы домашней автоматизации »
Создание системы домашней автоматизации с использованием аппаратного и программного обеспечения с открытым исходным кодом.
[Курс] Пошаговые проекты Arduino »
Создайте 25 крутых проектов Arduino с помощью нашего курса, даже не имея опыта!
Комплект функционального генератора XR2206 протестирован
(опубликовано 04.02.2019)
| Этот комплект функционального генератора с XR2206 предлагается примерно за 7,00 евро. Вы получите комплект функционального генератора в корпусе из плексигласа с тремя потенциометрами и двумя перемычками для установки частоты и формы волны. Диапазон частот от 1 Гц до 1 МГц. |
Комплект генератора функций XR2206
Что вы получаете за свои деньги
Собранный комплект выглядит довольно забавно.
В коробке из плексигласа размером 55 мм на 72 мм на 32 мм вся электроника находится на одной печатной плате. Вверху слева находится разъем 5,5 мм для подключения источника питания, вверху справа винтовая клемма с тремя разъемами для синусоидального/треугольного выхода, прямоугольного выхода и заземления.
В передней пластине, на которой лазером выгравированы необходимые тексты, фрезерованы две прорези. На одном есть перемычка, позволяющая установить частоту в четырех диапазонах от 1 Гц до 1 МГц. Во втором находится перемычка, позволяющая установить форму сигнала синусоидальную или треугольную. Прямоугольник всегда доступен на втором выходе.
| Это будет результатом вашей работы. (© Banggood) |
Спецификации
Производитель GeekCreit дает следующие спецификации:
— Напряжение снабжения: 9 VDC.
Выходное сопротивление: 600 Ом
— Диапазон частот: от 1 Гц до 1 МГц
— Симметрия: лучше, чем 5 % (1 кГц)
— Синусоидальное напряжение: 3 максимум VRMS при 9 000999 — SINE Distortion: 0,05 дБ между 1 Гц и 100 кГц. : менее 30 нс (1 кГц)
— Треугольное напряжение: Максимум 3 В (среднеквадратичное значение) при напряжении питания 9 В пост. тока
— Треугольник линейности: Лучше, чем 1 % до 100 кГц и выходной сигнал. Geekcreit решил эту проблему, используя дешевые перемычки для обеих настроек. Одной перемычкой вы устанавливаете выходной сигнал синусоидальным или треугольным, другой перемычкой выбираете диапазон частоты:
– от 1 Гц до 10 Гц.
– от 10 Гц до 100 Гц.
– от 100 Гц до 3 кГц.
– от 3 кГц до 65 кГц.
– от 65 кГц до 1 МГц.
С помощью потенциометра можно установить величину выходного напряжения для синуса и треугольника, с помощью двух других можно установить частоту всех выходных сигналов.

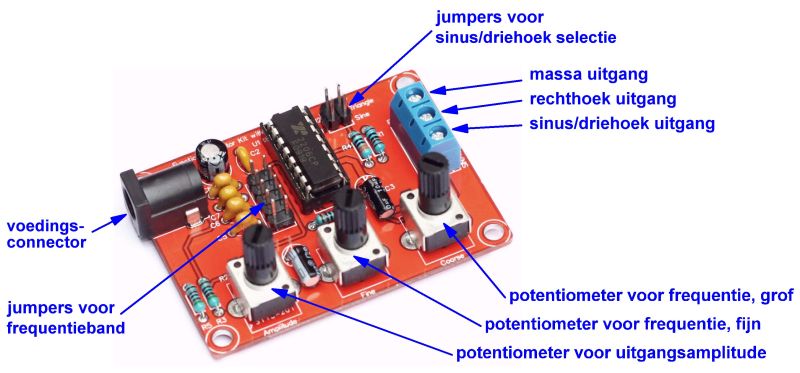

| Элементы управления на печатной плате. (© 2019 Джос Верстратен) |
XR2206CP
Geekcreit собирает этот комплект на основе XR2206CP. Эта ИС была поставлена Exar, компанией, которая с тех пор была поглощена MaxLinear и была известна производством специальных линейных ИС. XR2206CP больше не производится. Судя по всему, в наличии есть еще большие запасы, поскольку этот комплект не является единственным предлагаемым генератором функций с XR2206CP. На рисунке ниже показана рекомендованная Exar принципиальная схема вокруг XR2206CP. ИС содержит управляемый напряжением генератор ГУН, частота которого определяется конденсатором между контактами 5 и 6 и двумя резисторами на землю на контактах 7 и 8. Этот ГУН управляет транзистором с открытым коллектором, коллектор которого доступен на контакте 11. Если подключить этот пин с резистором к источнику питания, то здесь можно получить прямоугольный выход с фиксированной амплитудой, примерно равной значению источника питания.
С помощью умножителя и формирователя формируются треугольные и синусоидальные сигналы. Напряжение постоянного тока на контакте 3 определяет выходную амплитуду для синуса и треугольника. Подстроечный потенциометр между контактами 15 и 16 позволяет регулировать симметрию сигналов. Между контактами 13 и 14 находится подстроечный потенциометр, который позволяет настроить синусоидальный сигнал на минимальные искажения. Если между этими контактами ничего нет, XR2206 обеспечивает треугольник.
| Принципиальная схема для XR2206CP, предписанная производителем. (© Exar) |
Принципиальная схема Geekcreit
Geekcreit немного корректирует стандартную принципиальную схему, см. рисунок ниже. Корректировки полностью связаны с желанием доставить продукт как можно дешевле. Что сразу бросается в глаза, так это отсутствие двух потенциометров для регулировки синусоидального искажения и регулировки симметрии.
Потенциометр на 500 Ом для регулировки синуса заменен постоянным резистором на 330 Ом. Довольно рискованно, если учесть, что Geekcreit указывает максимальное искажение синусоиды менее 1% и асимметрию менее 5%.
| На модифицированной принципиальной схеме Geekcreit сохранены два регулировочных потенциометра. (© 2019 Джос Верстратен) |
Состав комплекта
Инструкция
Инструкция состоит из одного листа бумаги формата А4 с чертежами готовой печатной платы и принципиальной схемой. Вы можете выполнить сборку с помощью таблицы, в которой указана каждая деталь с цветовым кодом или надписью.
Качество поставленных деталей
Качество деталей отличное. Все резисторы имеют допуск 1 %, поставляется даже гнездо IC. Печатная плата тоже отличного качества: двухсторонняя, сквозная, с шелкографией компонентов и паяльной маской.
Обе стороны имеют плоскость заземления с минимальным расстоянием между этой плоскостью и дорожками. Это требует, чтобы вы паяли с очень тонким жалом. Вы должны обрезать провода как можно ближе к печатной плате, иначе печатная плата больше не будет помещаться в корпус (см. далее).
Корпус
Несколько замечаний по монтажу печатной платы в корпусе. Корпус состоит из шести кусков плексигласа, которые складываются вместе, как пазл. Эти детали имеют защитный бумажный слой с обеих сторон, который очень трудно удалить. Сначала вы должны прикрутить печатную плату к нижней пластине с помощью прилагаемых болтов M3x5. При пайке мы не обрезали провода достаточно коротко, в результате чего болты пришлось заменить копиями 10 мм, а между нижней пластиной и платой пришлось подложить изолирующие шайбы, чтобы нижняя пластина не коробилась. Затем вставьте четыре стороны в пазы нижней пластины, защелкните верхнюю пластину в четырех боковых пластинах и скрутите все вместе, используя четыре прилагаемых болта M3x15.
По крайней мере, так придумал Geekcreit, но это не работает. Намерение состоит в том, чтобы вкрутить болты M3x15 как саморезы в маленькие отверстия нижней пластины. Нам не удалось. Выход один: просверлить отверстия в опорной плите до 3 мм и работать болтами М3х20 с гайками. Тогда возникает следующая проблема. Боковые панели имеют высоту 11 мм, что на два миллиметра меньше. Если вы не обрежете все провода достаточно коротко, печатная плата без возможности поместится в 11-миллиметровом пространстве между нижней и верхней пластиной и будет выпирать, когда вы затянете четыре болта.
| Из этих шести пластин из плексигласа вы должны собрать корпус. (© Banggood) |
Заключение
Вот некоторые вещи, которые мы не понимаем. Такие комплекты не тестируются производителем? Исправление этих недостатков путем увеличения боковых пластин, установки более длинных болтов и восьми гаек М3 вместо четырех могло бы увеличить цену этого комплекта на пол-евро.
Тестирование функционального генератора XR2206
Условия тестирования
Питание устройства осуществлялось от стабилизированной сети 12 В. Осциллограммы были сделаны с помощью цифрового осциллографа DSO5102P фирмы Hantek. Оба выхода нагружены резисторами 10 кОм.
Производительность на частоте 1 кГц
Сначала мы помещаем на осциллограф треугольный, синусоидальный и прямоугольный выходы на частоте 1 кГц. Когда потенциометр амплитуды полностью открыт, и синус, и треугольник обрезаются по напряжению питания. Этот потенциометр должен быть значительно повернут назад, прежде чем устройство будет выдавать полностью неискаженные синусоидальные волны и треугольники. Размах неискаженных напряжений:
— Прямоугольник: 10 В.
— Треугольник: 6,56 В (2,3 В среднеквадратичное значение).
— Синусоида: 5,56 В (2,00 В ср. кв.).
Что бросается в глаза, так это то, что нижняя часть прямоугольника находится не на 0 В, а на 1,16 В.
Видимо, резистор 1 кОм, подключенный к транзистору с открытым коллектором, слишком мал, так что напряжение на проводящем транзисторе остается на уровне 1 V. Exar рекомендует резистор на 10 кОм на месте. Нижние точки треугольника залипнут на 1,40 В, нижние точки синуса на 2,88 В. Итак, чтобы убрать из сигнала постоянное напряжение, нужно будет подать выходное напряжение генератора этой функции на цепь через конденсатор.
| Треугольник, синус и прямоугольник на частоте 1 кГц. (© 2019 Jos Verstraten) |
Производительность на частоте 20 кГц
Каждый низкочастотный функциональный генератор, каким бы дешевым он ни был, должен выдавать пригодные для использования сигналы до 20 кГц. Вот почему мы провели следующий тест на этой частоте. Как видно на картинке ниже, это не разочаровывает. Три сгенерированных сигнала можно использовать в хобби-лаборатории.
Что действительно выделяется, так это то, что с помощью двух потенциометров нелегко точно установить частоту на желаемое значение.
| Треугольник, синусоида и прямоугольник на частоте 20 кГц. (© 2019 Jos Verstraten) |
А теперь на самой высокой частоте!
Когда оба потенциометра частоты полностью разомкнуты, тестируемая схема выдает сигналы с частотой 1,23 МГц. Как показано на рисунке ниже, прямоугольник, конечно, сильно искажен, и нет никакой разницы между выводом синуса и треугольника. Именно поэтому мы сделали только один скриншот.
| Производительность на самой высокой частоте 1,23 МГц. (© 2019 Jos Verstraten) |
Странное поведение потенциометра амплитуды
Ошибка проектирования печатной платы.
По умолчанию потенциометр амплитуды выдает больший сигнал, если вы поворачиваете его по часовой стрелке. С этой схемой это не так, она работает наоборот. Более того, он управляет не от 0 В, как можно было бы ожидать, а примерно от 0,18 В среднеквадратичного значения. Минимальное выходное напряжение 180 мВ, конечно, слишком велико для многих приложений, поэтому вам часто придется работать с внешним делителем напряжения, чтобы получить приемлемое выходное напряжение.
Время нарастания и спада прямоугольного импульса
Мы измерили время нарастания и спада прямоугольного импульса. Это примерно в два раза больше указанных значений:
— Время нарастания: 118 нс.
— Время спада: 77 нс.
То, что время спада намного короче, чем время нарастания, можно объяснить работой этого выхода XR2206 с открытым коллектором. Когда транзистор находится в состоянии проводимости, выходной сигнал сразу становится равным нулю.
Когда транзистор отключается, выходное напряжение должно нарастать через резистор 1 кОм, а это занимает некоторое время.
В любом случае, эти значения достаточно малы, чтобы без проблем управлять быстрыми цифровыми ИС. Жаль, конечно, что нет регулятора амплитуды и что вам придется работать с внешним резисторным делителем, если вы хотите управлять ТТЛ-ИС с помощью этого функционального генератора.
| Время нарастания и спада прямоугольного выходного напряжения на частоте 1 кГц. (© 2019 Jos Verstraten) |
Диапазоны частот
Наконец, мы проверили точность пяти частотных диапазонов:
— от 1 Гц до 10 Гц: измерено от 0,7 Гц до 23 Гц
— от 10 Гц до 100 Гц: измерено от 7 Гц до 217 Гц измерено от 155 Гц до 4,6 кГц
— от 3 кГц до 65 кГц: измерено от 3,2 кГц до 92,5 кГц
— от 65 кГц до 1 МГц: измерено от 52,7 кГц до 1,2 МГц
Наше мнение об этом комплекте
Contra
Чтобы иметь возможность предлагать генератор функций по абсолютно низкой цене, Geekcreit пошел на множество компромиссов, которые накладывают множество ограничений на устройство.
В частности, контроль амплитуды с потенциометром неправильного направления и контроль только до 180 мВ делают этот генератор непригодным для работы в любительской лаборатории. Чтобы сделать что-то полезное с этим устройством, вам нужно добавить хороший внешний регулятор амплитуды, который регулирует в правильном направлении от 0 В до максимума, и желательно расширен аттенюатором с шагом 1/10 и 1/100, чтобы вы также могли генерировать сигналы в несколько милливольт.
Pro
Отдельный XR2206 продается, например, компанией Reichelt Elektronik за 5,85 евро. Это примерно столько же денег, сколько вы должны заплатить китайским поставщикам за полный комплект. Таким образом, отдельные электронные компоненты стоят больше, чем цена, которую вы должны заплатить за этот комплект.
XR2206 Функциональный генератор сигналов DIY Kit
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
