Какие основные параметры у микросхемы YD1517P. Где применяется данный усилитель. Каковы особенности и преимущества использования YD1517P в аудиосистемах. На что обратить внимание при работе с этой микросхемой.
Основные характеристики усилителя YD1517P
Микросхема YD1517P представляет собой интегральный усилитель мощности, предназначенный для применения в аудиосистемах. Рассмотрим ключевые параметры данной микросхемы:
- Выходная мощность: до 2 x 6 Вт (на нагрузке 8 Ом)
- Напряжение питания: 9-16 В
- Коэффициент нелинейных искажений: менее 0.1%
- Отношение сигнал/шум: более 80 дБ
- Диапазон рабочих температур: -20°C до +85°C
- Корпус: SIP-9
Благодаря компактным размерам и хорошим электрическим характеристикам, YD1517P часто используется в телевизорах, портативных аудиоустройствах и других изделиях, где требуется усилитель небольшой мощности.
Области применения YD1517P
Микросхема YD1517P нашла применение в различных электронных устройствах благодаря своей универсальности и надежности. В каких изделиях чаще всего можно встретить данный усилитель?
- Телевизоры и мониторы
- Портативные аудиоплееры
- Автомобильные аудиосистемы
- Акустические системы небольшой мощности
- Звуковые карты компьютеров
- Бытовая техника со звуковым сопровождением
Широкое распространение YD1517P объясняется оптимальным сочетанием цены, качества и функциональности для систем с выходной мощностью до 10-12 Вт.
Преимущества использования YD1517P
Чем обусловлена популярность микросхемы YD1517P среди разработчиков аудиотехники? Рассмотрим основные преимущества данного усилителя:
- Компактные размеры при достаточной выходной мощности
- Низкий уровень искажений
- Хорошее соотношение сигнал/шум
- Простота применения — минимум внешних компонентов
- Встроенная защита от перегрева и короткого замыкания
- Широкий диапазон напряжений питания
- Доступная цена
Благодаря этим качествам YD1517P позволяет создавать надежные и недорогие аудиосистемы с хорошими техническими характеристиками.
Особенности работы с YD1517P
При проектировании устройств на базе YD1517P следует учитывать некоторые особенности данной микросхемы. На что стоит обратить внимание?
- Необходимость качественного теплоотвода при работе на максимальной мощности
- Чувствительность к качеству питающего напряжения
- Желательность применения LC-фильтров по цепям питания
- Рекомендуется использовать короткие соединения для минимизации наводок
- При монтаже нужно соблюдать меры защиты от статического электричества
Грамотный учет этих нюансов позволяет реализовать все преимущества YD1517P и добиться оптимальных параметров аудиосистемы.

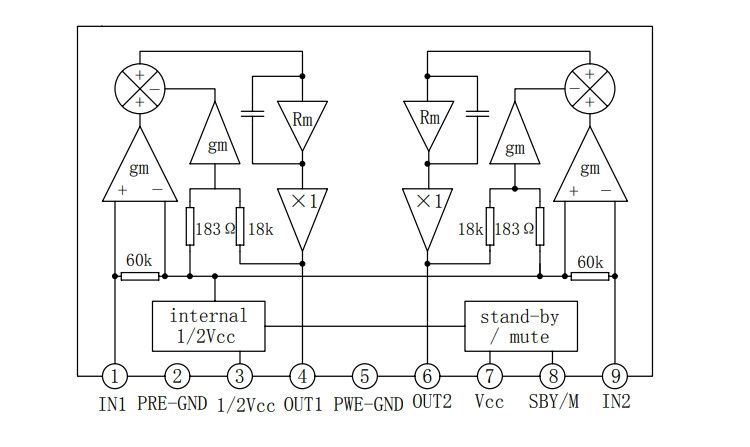

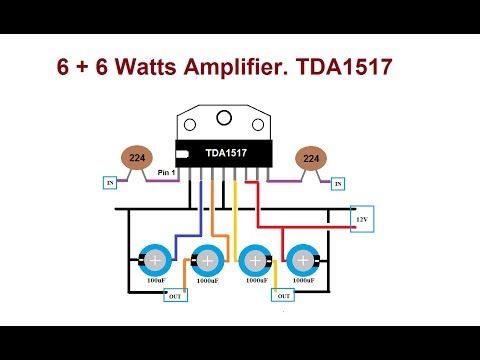

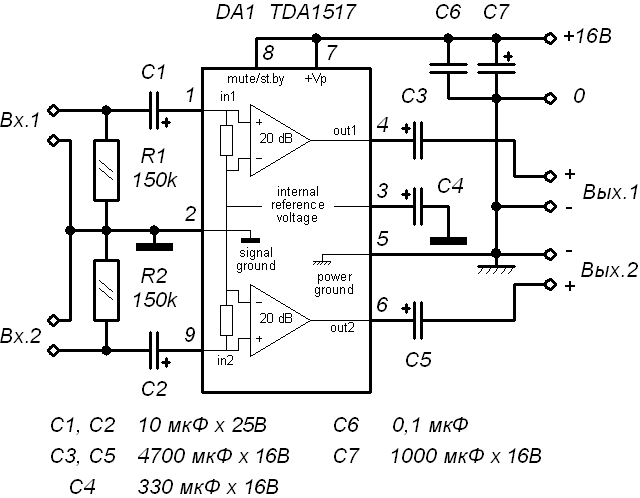

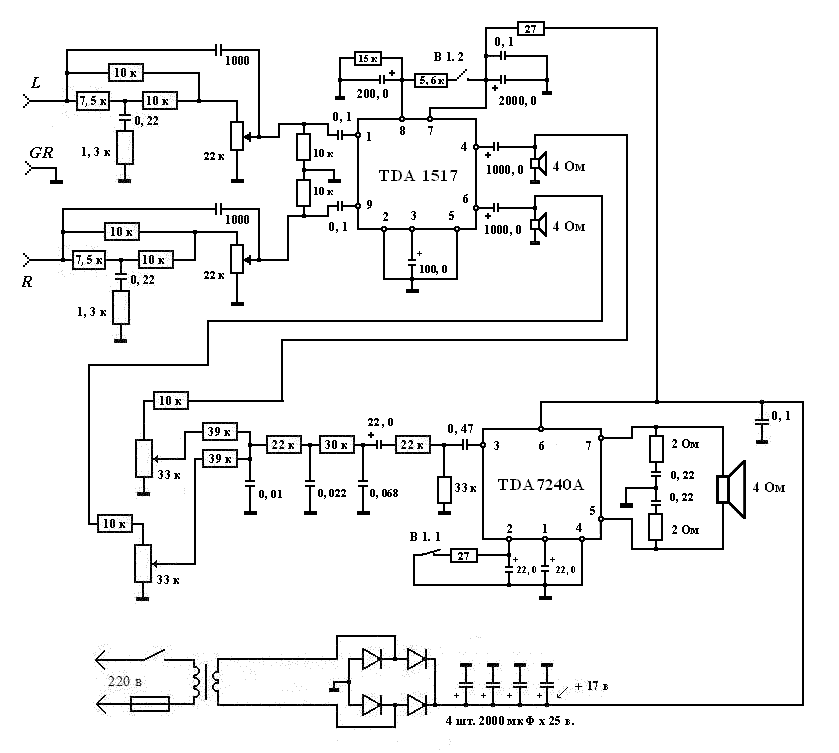

Типовая схема включения YD1517P
Для корректной работы YD1517P требуется минимальное количество внешних компонентов. Рассмотрим типовую схему включения данного усилителя:
- Входной сигнал подается через конденсатор 1-10 мкФ
- Между входами и общим проводом устанавливаются резисторы 22-47 кОм
- Питание подключается через электролитический конденсатор 100-470 мкФ
- Выходы соединяются с динамиками через электролиты 470-1000 мкФ
- Для подавления ВЧ помех используются керамические конденсаторы 0.1 мкФ
Такая схема обеспечивает стабильную работу усилителя в большинстве применений. При необходимости она может быть дополнена цепями коррекции АЧХ и регулировки громкости.
Альтернативы YD1517P
Хотя YD1517P обладает хорошими характеристиками, в некоторых случаях разработчики могут рассмотреть альтернативные варианты усилителей. Какие микросхемы могут заменить YD1517P?
- TDA2822M — популярный усилитель с похожими параметрами
- PAM8403 — более современная микросхема класса D
- LM4871 — усилитель от Texas Instruments с выходной мощностью до 3 Вт
- TPA3118 — усилитель класса D с выходной мощностью до 30 Вт
- TDA7266 — двухканальный усилитель с выходной мощностью до 7 Вт на канал
Выбор конкретной модели зависит от требований к мощности, качеству звука, напряжению питания и другим параметрам проектируемого устройства.
Тестирование и отладка устройств на YD1517P
После изготовления устройства на базе YD1517P необходимо провести его тщательное тестирование. На какие параметры следует обратить внимание при отладке?
- Проверка выходной мощности на различных частотах
- Измерение коэффициента нелинейных искажений
- Оценка частотной характеристики усилителя
- Контроль температурного режима при длительной работе
- Проверка работы схем защиты от перегрузки и КЗ
- Оценка энергопотребления в различных режимах
Тщательное тестирование позволяет выявить возможные проблемы на ранней стадии и обеспечить надежную работу устройства в течение всего срока эксплуатации.
Заключение
Микросхема YD1517P представляет собой надежный и недорогой усилитель, подходящий для широкого спектра аудиоприложений. Благодаря простоте применения, хорошим техническим характеристикам и доступности, она остается популярным выбором при разработке бюджетных аудиосистем. При грамотном проектировании YD1517P позволяет создавать качественные устройства с хорошим звучанием.
DEXP F24E7000M. Ремонт, схема, сервис
Техническое описание и состав телевизора DEXP F24E7000M, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— DEXP F24E7000M не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Неисправность в подобных случаях следует искать в элементах источника питания — преобразователя сетевого
напряжения (AC/DC), который находится на основной плате MainBoard TP.MS3663S.PA671.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-252) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) OB2273C, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
— Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра.
— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TP.MS3663S.PA671 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
При ремонте платы MB, необходимо проверить её компоненты CPU: MSD3663LSA-Z1, SPI Flash: W25Q64, AUDIO: YD1517P.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера CDT-9NT372-RF01 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Следует помнить! Попытки самостоятельного ремонта телевизора DEXP F24E7000M, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Прошивка на DEXP F24E7000M от участников сибирского форума: Download прошивка Dexp F24E7000M TP.MS3663S.PA671 M236HJJ-P02 Rev.C4 W25Q64 CRC: DA6F533F 64 Mbit (Pack 4.82MB) Скачать: Service manual and schematic diagram Chassis TP.MS3663S.PA671. Доработка после ремонта подсветки. Уменьшить ток подсветки с 420 mA до 280 mA — удалил резистор 2.2 Ohm в датчике тока LED-драйвера на плате TP.MS3663S.PA671.
Ограничение тока драйвера. TP.MS3663S.PA671, OB33510CP. Общая информацияLED-драйвер платы TP.MS3663S.PA671 не имеет силового внешнего ключа, он встроен в микросхему OB33510. Ключа On/Off так же нет и датчик тока подключен непосредственно к разъёму подсветки. Чтобы уменьшить ток подсветки в телевизорах с платой TP.MS3663S.PA671, можно удалить один из трёх резисторов датчика тока, соединённых параллельно, RB837, RB838, RB839. Тогда общее сопротивление датчика увеличиться, а ток пропорционально уменьшится. |
TP.MS3663S.PA671, OB33510CP. Информация от мастера.Дополнительно по ремонту MainBoard
Внешний вид MainBoard TP.MS3663S.PA671 показан на рисунке ниже:
Основные особенности устройства DEXP F24E7000M:
Установлена матрица (LED-панель) M236HJJ-P02 Rev.
C4.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TP.MS3663S.PA671, управляется ШИМ-контроллером OB33510CP.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем OB2273C и силовых ключей типа TO-252.
MainBoard — основная плата (материнская плата) представляет собой модуль TP.MS3663S.PA671, с применением микросхем CPU: MSD3663LSA-Z1, SPI Flash: W25Q64, AUDIO: YD1517P и других.
Тюнер CDT-9NT372-RF01 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : M236HJJ-P02
Type : a-Si TFT-LCD, CELL
Diagonal size : 23.6 inch
Resolution : 1920×1080, FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 521.28×293.22 mm
Surface : Antiglare (Haze 3%), Hard coating (3H)
Transmissivity : 4.6% (with Polarizer)
Contrast Ratio : 3000:1
Display Colors : 16.
7M
(8-bit), CIE1931 72%
Response Time : 10 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
DEXP F32B7000B
Chassis(Version) TP.S512.PB83
Panel: BOEI320WU1
T-CON: HV320FHB-N00 47-6021049
LED driver (backlight): integrated into PSU
PWM LED driver: SN510P
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MainBoard: TP.S512.PB83
Тuner: R840 (Rafael Micro?
IC Main: CPU: S2T512, SPI Flash: 25Q64, Sound: TPA3110LD2, RT9108NB
DEXP F24D7100E/W
Chassis(Version) CV512L-U24
Panel: M238HVN01.
2
LED driver (backlight): integrated into MainBoard
PWM LED driver: BIT3367A
MOSFET LED driver: MMBT3904
Power Supply (PSU): integrated into MainBoard
PWM Power: LD5535
MOSFET Power: 70R900P
MainBoard: CV512L-U24
Тuner: CDT-9NT372-RD60
IC Main: CPU: S2T512, SPI Flash: 25Q64V, Audio: TDA3118E28
IZUMI TLE15H500M. Ремонт, схема, сервис
Техническое описание и состав телевизора IZUMI TLE15H500M, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Ремонт электронных устройств, том числе и телевизора IZUMI TLE15H500M, целесообразно начинать с внешнего осмотра его внешних и внутренних элементов.
Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений.
Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.
При полном отсутствии каких-либо признаков работоспособности, когда IZUMI TLE15H500M не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате.
При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи — диоды и транзисторы на вероятность лавинного или теплового пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, — электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Если при включении IZUMI TLE15H500M нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели , либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
Если неисправна материнская плата T.VST26.7A, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение ПО. Иногда проверить исправность MB можно только заменой.
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования.
Проверка или замена элементов Spi Flash: 25Q80, Eeprom: 24C32, Audio: YD1517P требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера ET-6T1E-EF108WR3. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).
Внимание пользователям! Самостоятельный ремонт телевизора IZUMI TLE15H500M без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
В случаях, если произошёл сбой в программном обеспечении SPI FLASH производителя Winbond, рекомендуем микросхему заменить на новую. Часто неисправные микросхемы Winbond могут на время восстанавливать свою работоспособность после температурного воздействия, например, при прогреве феном паяльной станции. Прошивка FLASH IZUMI TLE15H500M, Main: T.VST26.7A, Panel: |
Иногда этого достаточно, чтобы считать штатное содержимое ПО.Дополнительно по ремонту MainBoard
Внешний вид MainBoard T.VST26.7A показан на рисунке ниже:
T.VST26.7A может применяться в телевизорах:
AKAI LEA-19S02P (Panel MT185GW01 V.1), Akai LTA-24S01P (Panel M236h2 L01 Rev.C1), AKAI LTA-22S01P (Panel CLAA216WA01), AKAI LTA-19S01P (Panel M185B1-L02), HYUNDAI H-LED22V1 (Panel CLAA215FA04), HYUNDAI H-LED19V3 (Panel MT185GW01 V.1), IZUMI TLE15H500M (Panel 15 дюймов).
Основные особенности устройства IZUMI TLE15H500M:
Установлена матрица (LED-панель) 15 дюймов.
Необходимые питающие напряжения для всех узлов телевизора IZUMI TLE15H500M обеспечивает импульсный источник питания.
MainBoard — основная плата (материнская плата) представляет собой модуль T.VST26.7A, с применением микросхем Spi Flash: 25Q80, Eeprom: 24C32, Audio: YD1517P и других.
Тюнер ET-6T1E-EF108WR3 обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
