Устройство замка зажигания ВАЗ 21214 Нива

Замок зажигания на Ниве 21214 выполняет несколько важных функций:

• Коммутирует основные электрические цепи автомобиля
• Блокирует рулевой вал в противоугонных целях
• Запускает двигатель

Конструктивно замок зажигания ВАЗ 21214 состоит из двух основных частей:

1. Контактная группа — обеспечивает коммутацию электрических цепей
2. Механизм блокировки руля — выдвигает запорный стержень для блокировки рулевого вала

Контактная группа имеет несколько контактов, которые замыкаются в определенных положениях ключа зажигания. Основные контакты:

• 30 и 30/1 — постоянный плюс от аккумулятора
• 15 — цепь зажигания
• 50 — цепь стартера
• INT — цепь аксессуаров

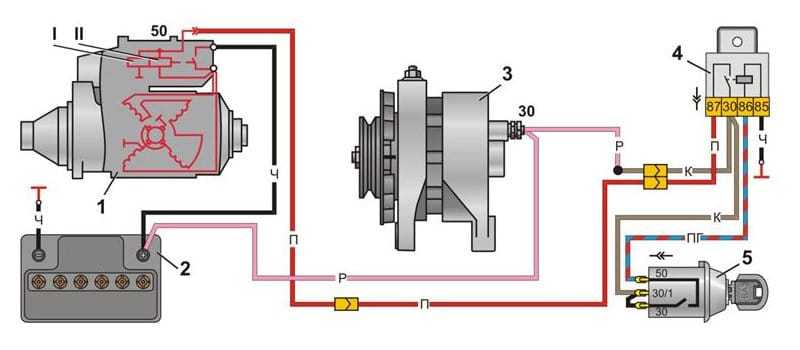

Схема подключения проводов к замку зажигания Нивы 21214

Схема подключения проводов к контактам замка зажигания ВАЗ 21214 следующая:

• Красный провод — контакт 30 (постоянный плюс)
• Розовый провод — контакт 15 (зажигание)
• Желтый провод — контакт 50 (стартер)
• Зеленый провод — контакт INT (аксессуары)
• Черный провод — масса

При повороте ключа замыкаются определенные контакты:

• Положение 0 (выключено) — замкнуты только 30 и 30/1
• Положение I (зажигание) — замкнуты 30, 30/1, 15 и INT
• Положение II (стартер) — замкнуты все контакты

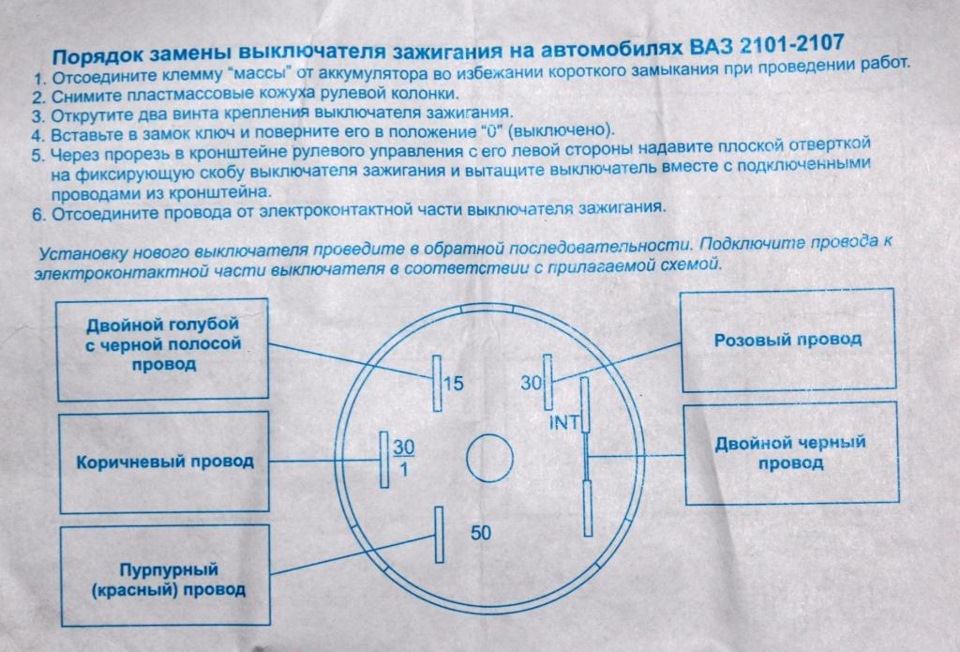

Как заменить замок зажигания на ВАЗ 21214 Нива

Для замены замка зажигания на Ниве 21214 потребуется:

1. Отсоединить клемму аккумулятора
2. Снять кожухи рулевой колонки
3. Отсоединить разъем проводки от замка зажигания
4. Открутить 2 винта крепления замка к кронштейну рулевой колонки
5. Утопить фиксатор через отверстие в кронштейне
6. Извлечь замок зажигания
7. Установить новый замок в обратной последовательности

При установке нового замка нужно совместить широкий выступ контактной части с впадиной в корпусе. Ключ должен находиться в положении 0.

Возможные неисправности замка зажигания Нивы 21214

Основные проблемы, которые могут возникнуть с замком зажигания ВАЗ 21214:

• Не проворачивается ключ — износ личинки замка
• Не включается зажигание — окисление или износ контактов
• Не блокируется рулевой вал — поломка запорного стержня
• Двигатель не заводится — неисправность контакта 50

В большинстве случаев при серьезных неисправностях требуется полная замена замка зажигания в сборе. Ремонт контактной группы возможен только в специализированных мастерских.

Как проверить работоспособность замка зажигания

Проверить исправность замка зажигания Нивы 21214 можно следующим образом:

1. Проверить легкость вращения ключа во всех положениях
2. Убедиться в блокировке рулевого вала при вынутом ключе
3. Проверить включение зажигания и стартера
4. Замерить напряжение на всех контактах в разных положениях ключа
5. Проверить целостность цепей с помощью мультиметра

При обнаружении неисправностей рекомендуется заменить замок зажигания целиком. Это обеспечит надежную работу электрооборудования и противоугонной системы автомобиля.

Типичные ошибки при замене замка зажигания

При самостоятельной замене замка зажигания ВАЗ 21214 следует избегать распространенных ошибок:

• Неправильное подключение проводов — может привести к выходу из строя электрооборудования
• Установка замка в неверном положении — ключ не будет проворачиваться
• Использование неоригинальных запчастей — снижает надежность
• Повреждение контактной группы при установке — нарушает работу электроцепей
• Недостаточная фиксация замка — вибрации приводят к ослаблению креплений

Чтобы избежать проблем, рекомендуется доверить замену замка зажигания специалистам или тщательно изучить инструкцию перед выполнением работ самостоятельно.

Выбор нового замка зажигания для Нивы 21214

При выборе нового замка зажигания для ВАЗ 21214 следует обратить внимание на следующие моменты:

• Совместимость с моделью автомобиля — замок должен подходить именно для Нивы 21214
• Оригинальность запчасти — оригинальные замки более надежны
• Наличие противоугонной системы — желательно выбирать замок с блокировкой руля
• Качество контактной группы — от этого зависит работа электрооборудования
• Комплектация — в комплекте должны быть все необходимые крепежные элементы

Рекомендуется приобретать замки зажигания у официальных дилеров или в проверенных магазинах автозапчастей. Это позволит избежать покупки некачественной или поддельной продукции.

Провода замка зажигания автомобиля Нива 21213 схема

На автомобиле Нива 21213  с карбюраторным двигателем большинство электрических цепей бортовой сети запитывается через замок зажигания.

Вот схема назначения (распиновки) и коммутации контактов и подключаемых к ним проводов замка зажигания автомобиля Нива 21213. А так же цвет каждого провода и описание к чему он идет (подключен).

Провода замка зажигания автомобиля Нива 21213 карбюратор, схема подключения

Провода (цвет, назначение) и контакты (коммутация) замка зажигания автомобиля Нива 21213 с карбюраторным двигателем

Описание схемы подключения проводов к замку зажигания

— Напряжение на замок зажигания (выключатель зажигания) на автомобиле Нива 21213 подается напрямую с плюсового вывода аккумуляторной батареи, через вывод «30» генератора. Это контакты замка «30» и «30/1».

— Минуя замок зажигания подключены цепь звукового сигнала, стоп-сигналов, прикуривателя, плафонов освещения салона, штепсельной розетки, аварийной сигнализации, наружного освещения (габариты) и дальний свет фар (кратковременная сигнализация). На эти потребители напряжение подается всегда, не зависимо от положения ключа в замке зажигания.

— Остальные электрические цепи подключаются при повороте ключа в замке зажигания (в положение I).

— Свободный контакт «INT» служит для подключения радиоприемника.

Коммутация контактов замка зажигания Нива 21213

Положение ключа в замке «О» — выключено

Под напряжением контакты замка зажигания «30» и «30/1». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Положение ключа в замке «I» — зажигание

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1»,  «30» — «INT». Запитаны цепи.

Обмотка возбуждения генератора

Система зажигания

Указатели поворота

Контрольные приборы

Отопитель («печка»)

Обогрев заднего стекла

Очиститель ветрового стекла (передние «дворники»)

Очиститель заднего стекла

Очистители и омывательфар

Положение ключа в замке «II» — стартер

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1»,  «30» — «INT» и «30» — «50». Запитаны те же цепи, что и при положении «I».

Положение ключа в замке «III» — стоянка

Замкнуты и находятся напряжением контакты замка зажигания «30» — «INT». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Примечания и дополнения

— В электрооборудовании автомобиля Нива 21213 применяется замок зажигания (выключатель зажигания) 2101-3704000-11.

Еще статьи по электрооборудованию автомобиля Нива 21213 карбюратор

— Предохранители и реле Нива 21213

— Переключатель наружного освещения Нива 21213, схема подключения

— Распиновка проводов выключателя аварийной сигнализации Нива 21213

— Провода подрулевых переключателей Нива 21213, схема

— Схема подключения датчика уровня топлива на Нива 21213

— Провода катушки зажигания (распиновка) автомобиля Нива 21213

Подписывайтесь на нас!

Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4×4

Электрооборудование
Предохранители и реле (назначение)
Электросхемы
Замена реле поворотников
Замена реле стеклоочистителя
Замена реле блокировки стартера
Замена реле зажигания
Блок предохранителей и реле ЭСУД
Замена блоков предохранителей и реле
Замок зажигания, его замена, ремонт
Аккумулятор
Генератор (устройство, проверка)
Неисправности генератора
Замена, разборка генератора (инжект. )
Замена, разборка генератора (карбюр.)
Стартер (устройство, характеристики)
Проверка цепи стартера
Как ремонтировать стартер
Замена (снятие) стартера
Разборка стартера 5722.3708 (инж.)
Разборка стартера 35.3708 (карб.)

Система зажигания (карб.)
Неисправности зажигания и ЭСУД
Замена свечей зажигания
Высоковольтные провода
Снятие крышки датчика-распределителя
Замена ротора датчика-распределителя
Замена датчика-распределителя
Разборка датчика-распределителя
Замена катушки зажигания
О катушках зажигания
Замена коммутатора
Система управления двигателем (ЭСУД)
Как работает система впрыска
Блок сигнализации (иммобилайзер)
Замена контроллера (ЭБУ)
Датчик положения коленвала
Датчик t° охлаждающей жидкости
Датчик положения дросс. заслонки
Датчик массовоого расхода воздуха
Датчик детонации
Датчик фаз
Датчики кислорода
Датчик скорости
Датчик положения педали сцепления
Датчик положения педали тормоза
Замена модуля (катушки) зажигания
Неисправности освещения
Снятие фары, замена ламп фары
Регулировка фар
Замена гидркорректора фар
Передний фонарь и его лампы — замена

Боковой поворотник и его лампы
Задний фонарь и его лампы
Освещение номера и его лампа
Замена лампы освещения салона и её концевого выключателя
Выключатель (кнопка) аварийки
Подрулевой переключатель
Звуковой сигнал
Неисправности звукового сигнала
Стеклоочиститель и стеклоомыватель
Неисправности стеклоочистителя
Неисправности омывателя
Замена стеклоочистителя
Замена бачка омывателя и моторчика
Задний стеклоочиститель и омыватель
Замена заднего стеклоочистителя
Замена бачка заднего омывателя и мот.
Обогрев заднего стекла
Неисправности комбинации приборов
Снятие щитка приборов, замена ламп
Регулятор подсветки приборов
Замена датчика температуры воздуха
Система управления э/м клапаном карбюратора
Замена лампы воздушной заслонки
Проверки тестером напряжения
Проверки тестером сопротивления и проводимости
Технология ремонта проводки
Схема комбинации приборов
Схема фар и противотуманного света
Схема работы прочего освещения
Схема работы поворотников и аварийки

Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством:
1 — запорный стержень; 2 — широкий выступ контактной части

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

Положение ключа	Контакты под напряжением	Включаемые цепи
III	«30» – «INT»	–
(стоянка)	«30/1»	–
0 (выключено)	«30»	–
	«30/1»
I (зажигание)	«30» – «INT»
	«30/1» – «15»	Обмотка возбуждения генератора. Зажигание*. Наружное освещение. Освещение приборов. Ближний и дальний свет фар. Противотуманный свет. Очистители ветрового стекла и стекла двери задка. Блок управления электромагнитным клапаном карбюратора*. Система управления двигателем (в том числе электробензонасос и вентиляторы системы охлаждения двигателя)**. Обогрев стекла двери задка. Омыватель. Вентилятор отопителя. Указатели поворота. Свет заднего хода. Контрольные приборы.
II (стартер)	«30/1» – «15»	См. положение I
	«30» – «50»	Стартер
	«30» – «INT»	–

* Только для двигателя ВАЗ-21213.
** Только для двигателя ВАЗ-21214.

Замок зажигания снимаем для замены в сборе или его контактной группы. Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем кожухи рулевой колонки (см. тут). Отсоединяем колодку жгута проводов от выключателя зажигания. Примечание. На автомобилях выпуска до 2009 года провода к выключателю зажигания подсоединены без общей колодки (фото ниже), поэтому перед их отсоединением помечаем провода, подходящие к контактной части… …и отсоединяем их. Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева… …и второй, расположенный снизу, справа от первого. Поставив ключ выключателя зажигания в положение «0» («выключено»),… …шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки. Потянув на себя, снимаем выключатель зажигания. Для замены контактной части выключателя зажигания, поддеваем отверткой… …и снимаем стопорное кольцо. Стопорное кольцо может отскочить. Вынимаем контактную часть выключателя зажигания. При установке новой контактной части… …ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора. Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса. При этом… …выводы «15» и «30» должны располагаться напротив запорного стержня выключателя. Сборку выключателя зажигания производим в обратном порядке. Устанавливаем на место стопорное кольцо контактной группы. Для облегчения установки стопорного кольца пассатижами отгибаем усик. Перед установкой выключателя вставляем в него ключ и поворачиваем ключ в положение «О». Устанавливаем выключатель зажигания в обратной последовательности.

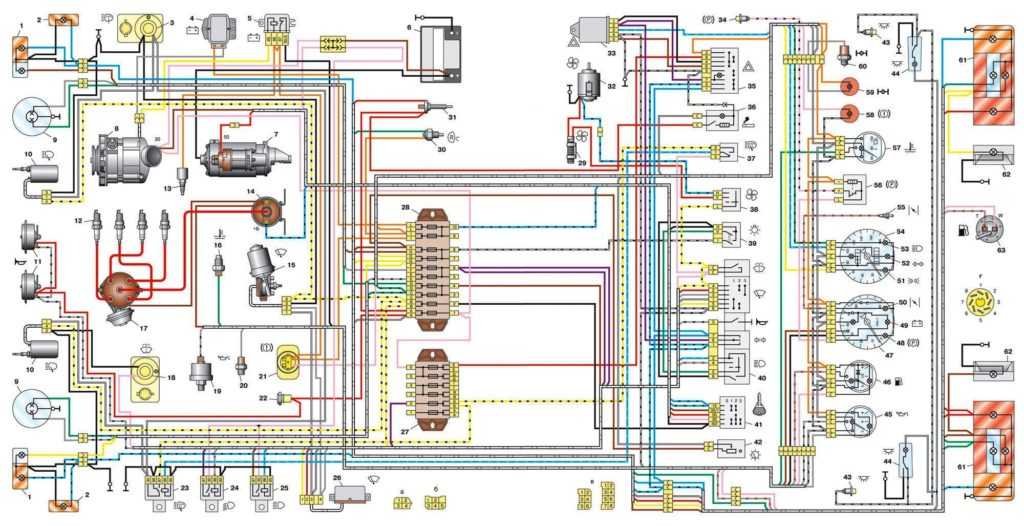

Интерактивная принципиальная схема Лада Нива 21214 инжекторный внедорожник 4х4
