Как устроен замок зажигания ВАЗ 2114. Какова схема подключения проводов. Как заменить неисправный замок самостоятельно. Как отремонтировать замок зажигания ВАЗ 2114.
Устройство и назначение замка зажигания ВАЗ 2114
Замок зажигания является важным элементом электрооборудования автомобиля ВАЗ 2114. Он выполняет следующие функции:
- Включает и выключает зажигание двигателя
- Активирует стартер для запуска мотора
- Обеспечивает питание электрических систем автомобиля
- Блокирует руль от поворота при извлеченном ключе (противоугонная функция)
Замок зажигания ВАЗ 2114 имеет цилиндрический корпус с контактной группой внутри. В корпус вставляется ключ, при повороте которого происходит замыкание определенных контактов в зависимости от положения.

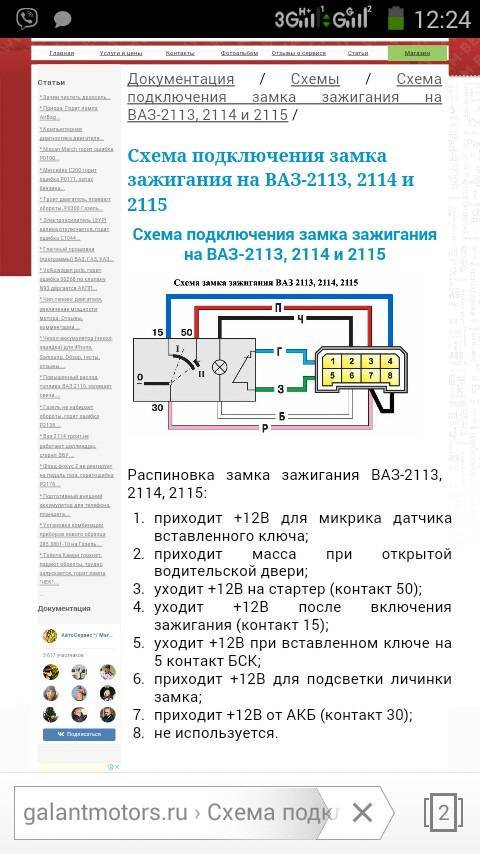

Схема подключения проводов к замку зажигания ВАЗ 2114
К контактам замка зажигания ВАЗ 2114 подключаются следующие провода:
- Красный — питание от аккумулятора (+12В)
- Розовый — на катушку зажигания
- Белый — на стартер
- Зеленый — на приборную панель и другие потребители
- Черный — масса (-)
При повороте ключа происходит последовательное замыкание контактов в следующем порядке:
- Зажигание выключено — замкнут только черный провод (масса)
- Зажигание включено — замкнуты красный, розовый и зеленый провода
- Стартер — дополнительно замыкается белый провод
Признаки неисправности замка зажигания ВАЗ 2114
О выходе из строя замка зажигания на ВАЗ 2114 могут свидетельствовать следующие признаки:
- Ключ с трудом проворачивается или застревает в замке
- При повороте ключа не включается зажигание
- Стартер не срабатывает при попытке запуска двигателя
- Зажигание не выключается при извлечении ключа
- Руль не блокируется при вынутом ключе
В таких случаях требуется диагностика и ремонт или замена замка зажигания.
Как заменить замок зажигания на ВАЗ 2114
Для самостоятельной замены замка зажигания ВАЗ 2114 потребуются следующие инструменты:- Набор торцевых головок и отверток
- Съемник для рулевого колеса
- Новый замок зажигания
Порядок замены:
- Отсоедините клемму аккумулятора
- Снимите рулевое колесо с помощью съемника
- Открутите винты крепления кожухов рулевой колонки
- Разъедините разъем проводки замка зажигания
- Выкрутите болты крепления замка и извлеките его
- Установите новый замок в обратной последовательности
- Подключите провода согласно схеме
- Проверьте работу замка во всех положениях ключа
Ремонт замка зажигания ВАЗ 2114 своими руками
В некоторых случаях замок зажигания ВАЗ 2114 можно отремонтировать самостоятельно. Типичные неисправности и способы их устранения:
- Ключ проворачивается с трудом — смазать личинку замка и механизм
- Не срабатывает блокировка руля — заменить стопорный механизм
- Не замыкаются контакты — зачистить или заменить контактную группу
- Поврежден корпус — заменить корпус замка
Для ремонта потребуется разобрать замок зажигания. Делать это нужно аккуратно, чтобы не повредить внутренние детали механизма.
Рекомендации по эксплуатации замка зажигания ВАЗ 2114
Чтобы продлить срок службы замка зажигания ВАЗ 2114, следуйте простым правилам:
- Не прикладывайте чрезмерных усилий при повороте ключа
- Регулярно смазывайте личинку замка
- Не оставляйте ключ в замке на длительное время
- Избегайте попадания влаги в замочную скважину
- Используйте только оригинальные ключи
При бережном обращении замок зажигания ВАЗ 2114 может прослужить весь срок эксплуатации автомобиля без замены.
Возможные проблемы при замене замка зажигания ВАЗ 2114
При самостоятельной замене замка зажигания на ВАЗ 2114 могут возникнуть следующие сложности:
- Сложно подобрать аналог замка по посадочным местам
- Трудно подключить провода в правильном порядке
- Не срабатывает блокировка руля после установки
- Плохой контакт в разъеме проводки
Если у вас нет опыта подобных работ, лучше доверить замену замка зажигания специалистам. Это позволит избежать ошибок и гарантирует правильную работу замка.
Как выбрать новый замок зажигания для ВАЗ 2114
При выборе нового замка зажигания для ВАЗ 2114 обратите внимание на следующие моменты:
- Совместимость с моделью и годом выпуска автомобиля
- Наличие противоугонного устройства
- Количество контактов и схема подключения
- Качество изготовления и материалы
- Наличие гарантии от производителя
Рекомендуется приобретать оригинальные замки зажигания или качественные аналоги от проверенных производителей. Это обеспечит надежную работу и долгий срок службы.
