Зарядка для акб автомобиля своими руками схема. Как сделать зарядное устройство для автомобильного аккумулятора своими руками: простые схемы и пошаговые инструкции

Как собрать эффективное зарядное устройство для АКБ из доступных деталей. Какие схемы подходят для разных типов аккумуляторов. Какие меры предосторожности нужно соблюдать при изготовлении и использовании самодельного зарядного устройства. На что обратить внимание при подборе компонентов.

Основные типы самодельных зарядных устройств для автомобильных аккумуляторов

При изготовлении зарядного устройства для автомобильного аккумулятора своими руками можно выделить несколько основных типов конструкций:

• Простейшие трансформаторные устройства без регулировки
• Трансформаторные устройства с электронной регулировкой тока и напряжения
• Импульсные зарядные устройства на основе блоков питания от ноутбуков
• Устройства на основе DC-DC преобразователей

Каждый тип имеет свои преимущества и недостатки. Рассмотрим их подробнее.

Простейшее трансформаторное зарядное устройство

Это самая простая схема, которую можно собрать из минимума деталей:

• Трансформатор 220В/10-12В мощностью от 60 Вт
• Диодный мост на ток от 5А
• Амперметр на 5-10А

Принцип работы основан на двухполупериодном выпрямлении переменного тока. На выходе получается напряжение около 14В, что подходит для зарядки свинцово-кислотных аккумуляторов.

Достоинства:

• Предельная простота конструкции
• Низкая стоимость деталей
• Возможность «реанимации» сульфатированных аккумуляторов

Недостатки:

• Отсутствие регулировки тока и напряжения
• Нет защиты от переполюсовки
• Не подходит для AGM и гелевых аккумуляторов

Трансформаторное зарядное устройство с электронной регулировкой

Более совершенная схема, позволяющая регулировать ток заряда:

• Трансформатор 220В/12-16В
• Диодный мост
• Составной транзистор КТ837-КТ814
• Стабилитрон
• Переменный резистор для регулировки тока

Транзисторный регулятор позволяет плавно изменять ток заряда. Это удобно при зарядке аккумуляторов разной емкости.

Преимущества:

• Возможность регулировки тока заряда
• Относительная простота конструкции
• Подходит для разных типов свинцовых аккумуляторов

Недостатки:

• Требуется радиатор для охлаждения транзисторов
• Низкий КПД из-за рассеивания мощности на транзисторах

Импульсное зарядное устройство из блока питания ноутбука

Переделка готового импульсного блока питания — интересный вариант для самостоятельного изготовления зарядного устройства:

• Блок питания от ноутбука мощностью от 60 Вт
• Подстроечный резистор

Суть переделки — изменение цепи обратной связи для повышения выходного напряжения до 14.1-14.3В. Это достигается заменой одного из резисторов в цепи стабилизации на подстроечный.

Плюсы:

• Компактность и легкость конструкции
• Высокий КПД
• Защита от короткого замыкания

Минусы:

• Требуется аккуратность при переделке
• Не всегда возможно достичь нужного напряжения

Зарядное устройство на основе DC-DC преобразователя

Современный вариант с широкими возможностями по настройке:

• Трансформатор 220В/15-20В
• Диодный мост
• DC-DC преобразователь с регулировкой напряжения и тока
• Вольтамперметр для контроля параметров

DC-DC преобразователь позволяет точно задавать напряжение и ограничивать ток заряда. Это оптимальный вариант для разных типов аккумуляторов.

Достоинства:

• Точная регулировка параметров заряда
• Высокий КПД
• Компактность
• Подходит для всех типов свинцовых аккумуляторов

Недостатки:

• Относительно высокая стоимость компонентов
• Сложность настройки для неопытных пользователей

Меры безопасности при изготовлении зарядного устройства

При самостоятельном изготовлении зарядного устройства необходимо соблюдать следующие меры предосторожности:

1. Используйте качественные компоненты, рассчитанные на соответствующие токи и напряжения.
2. Обеспечьте надежную изоляцию всех токоведущих частей.
3. Установите предохранители в силовых цепях для защиты от короткого замыкания.
4. Используйте радиаторы достаточной площади для охлаждения силовых элементов.
5. Не превышайте максимально допустимый ток заряда аккумулятора.
6. Соблюдайте полярность при подключении к аккумулятору.
7. Заряжайте аккумуляторы только в хорошо проветриваемом помещении.

Как правильно заряжать автомобильный аккумулятор

Для эффективной и безопасной зарядки автомобильного аккумулятора следуйте этим рекомендациям:

1. Очистите клеммы аккумулятора от окислов и грязи.
2. Проверьте уровень электролита, при необходимости долейте дистиллированную воду.
3. Установите ток заряда равным 10% от емкости аккумулятора (например, 6А для АКБ на 60 Ач).
4. Контролируйте температуру аккумулятора — она не должна превышать 40-45°C.
5. Прекратите зарядку, когда напряжение достигнет 14.4В и перестанет расти.
6. После окончания зарядки дайте аккумулятору остыть перед использованием.

Возможные проблемы при эксплуатации самодельного зарядного устройства

При использовании самодельного зарядного устройства могут возникнуть следующие проблемы:

• Перегрев силовых элементов из-за недостаточного охлаждения
• Нестабильность выходного напряжения при колебаниях сетевого напряжения
• Выход из строя электролитических конденсаторов при длительной эксплуатации
• Повреждение аккумулятора из-за превышения максимального тока заряда

Для предотвращения этих проблем регулярно проверяйте работоспособность устройства, контролируйте температуру компонентов и соблюдайте рекомендации по зарядке аккумуляторов.

Заключение

Изготовление зарядного устройства для автомобильного аккумулятора своими руками — интересный проект для любителей электроники. При правильном подходе можно создать эффективное и надежное устройство, не уступающее заводским аналогам. Однако необходимо понимать принципы работы схемы и соблюдать меры безопасности. Для неопытных пользователей все же рекомендуется приобрести готовое зарядное устройство от проверенного производителя.

простые схемы Как сделать зарядное устройство для аккумулятора 12в

26 ноября 2016

Автолюбители, не меняющие машины каждые 2 года, рано или поздно сталкиваются с разрядкой аккумуляторной батареи. Это случается как по причине ее износа, так и по вине других элементов бортовой электросети. Чтобы и дальше эксплуатировать аккумулятор, нужно постоянно его подзаряжать. Вариантов здесь два: купить для этой цели прибор заводского изготовления либо собрать зарядное устройство (ЗУ) для автомобиля своими руками.

Кратко о заводских моделях зарядников

В торговой сети продается 3 вида приборов, предназначенных для восстановления источников питания авто:

• импульсные;
• автоматические;
• трансформаторные зарядно-пусковые аппараты.

Первый тип ЗУ способен полностью заряжать батареи с помощью импульсов в двух режимах – сначала при постоянном напряжении, а потом – при неизменном токе. Это наиболее простые и доступные по цене изделия, пригодные для подзарядки всех типов автомобильных аккумуляторов. Автоматические модели устроены сложнее, зато не требуют присмотра в процессе работы. Невзирая на более высокую цену, подобные ЗУ – лучший выбор для водителя – новичка, поскольку благодаря системам защиты никогда не перегреют и не испортят батарею.

Недавно в продаже появились мобильные приборы, оснащенные собственным аккумулятором, передающим заряд автомобильному при необходимости. Но их тоже придется периодически заряжать от электросети 220 В.

Мощные трансформаторные аппараты, способные не только подзаряжать источник питания, но и вращать стартер машины, больше относятся к профессиональным установкам. Такой зарядник, хоть и обладает широкими возможностями, стоит немалых денег, поэтому рядовым пользователям малоинтересен.

Но как поступить, когда аккумулятор уже разрядился, зарядки дома еще нет, а завтра нужно ехать на работу? Разовый вариант – обратиться к соседям или знакомым за помощью, но лучше смастерить примитивное ЗУ своими руками.

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
3. Выключатель и предохранитель.
4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

• зарядку из адаптера для ноутбука;
• зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения.

Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

В качестве заряжающего устройства допускается применение других типов адаптеров, дающих на выходе напряжение 12-15 В.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

• силовой трансформатор, понижающий напряжение до 12-15 В;
• диоды серий Д214…Д243 – 4 шт.;
• конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
• старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
• провода с разъемами типа «крокодил»;
• подходящий металлический корпус.

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

Подойдет вариант с напряжением 24…30 В, если 12 В отсутствует. Его удастся снизить наполовину, изменив схему.

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
5. Подключите зарядные провода с «крокодилами».

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр . Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Если трансформатор выдает до 30 В, то вместо диодного моста поставьте 1 диод, подключенный последовательно. Он «выпрямит» переменный ток и уменьшит его вдвое – до 15 В.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

Одно из главных подручных средств в лаборатории радиолюбителя — это конечно же блок питания, а как известно, основа большинства блоков питания — силовой трансформатор напряжения. Иногда в руки попадаются отличные трансформаторы, но после проверки обмоток становится ясно, что нужное нам напряжение отсутствует по причине перегорания первички или вторички. Выход из такой ситуации один — перемотать трансформатор и мотать вторичную обмотку своими руками. В радиолюбительской технике обычно нужно иметь напряжение от 0 до 24 вольт, для питания разнообразный устройств.

Поскольку блок питания будет работать от бытовой сети 220 вольт, то при проведении небольших расчетов становится ясно, что в среднем каждые 4-5 витков во вторичной обмотке трансформатора дают напряжение 1 вольт.

Как сделать зарядное устройство для автомобильного аккумулятора своими руками?

Это значит, для блока питания с максимальным напряжением 24 вольт, вторичная обмотка должна содержать 5*24 итого получаем 115-120 витков. Для мощного блока питания также нужно подобрать для перемотки провод нужного сечения, в среднем диаметр провода выбирают для блока питания средней мощности составляет 1 миллиметр (от 0,7 до 1,5 мм).

Для создания мощного блока питания под рукой нужно иметь мощный трансформатор, отлично подойдет трансформатор от черно-белого телевизора производства советского союза. Трансформатор нужно разобрать, вынуть сердечек (железки) и отмотать все вторичные обмотки оставляя только сетевую, весь процесс занимает не более 30 минут.

Далее берем указанный провод и мотаем на каркас трансформатора с расчетом 5 витков 1 вольт. Таким образом можно своими руками собрать например зарядное устройство для автомобильного аккумулятора, для зарядки автомобильного аккумулятора вторичная обмотка должна содержать 60-70 витков (напряжение зарядки должно быть не менее 14 вольт, сила тока 3-10 ампер), потом нужен мощный диодный мост для выпрямления переменного тока и все готово.

Но для зарядки автомобильного аккумулятора провод вторичной обмотки трансформатора нужно подобрать с диаметром не менее 1,5 миллиметров (от 1,5 до 3 миллиметров, чтобы иметь зарядный ток от 3 до 10 ампер). Таким же образом можно спроектировать сварочный аппарат и другие силовые приборы.

Зарядное устройство 12в аккумулятора своими руками

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14. 5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в этой статье), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие.

Как сделать зарядку для автомобильного аккумулятора

Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Схема зарядного устройства для автомобильного аккумулятора

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

DC-DC понижающий преобразователь TC43200 — ссылка на товар.

Обзор понижающего преобразователя DC-DC CC CV TC43200.

Устройство можно использовать для дозарядки автомобильных аккумуляторных батарей емкостью до 100 Ач, для зарядки в режиме, близком к оптимальному, мотоциклетных батарей, а также (при несложной доработке) в качестве лабораторного блока питания.

Зарядное устройство выполнено на основе двухтактного транзисторного преобразователя напряжения с автотрансформаторной связью и может работать в двух режимах — источника тока и источника напряжения. При выходном токе, меньшем некоторого предельного значения, оно работает как обычно — в режиме источника напряжения. Если пoпытaтьcя увеличить ток нагрузки сверх этого значения, выходное напряжение будет резко уменьшаться — устройство перейдет в режим источника тока.

Зарядные устройства для автомобильного аккумулятора своими руками

Режим источника тока (обладающего большим внутренним сопротивлением) обеспечен включением балластного конденсатора в первичную цепь преобразователя.

Принципиальная схема зарядного устройства представлена на рис. 2.94.

Рис. 2.94. Принципиальная схема зарядного устройства с гасящим конденсатором в первичной цепи.

Сетевое напряжение через балластный конденсатор С1 поступает на выпрямительный мост VD1. Конденсатор С2 сглаживает пульсации, а стабилитрон VD2 стабилизирует выпрямленное напряжение. Стабилитрон VD2 одновременно защищает от перегрузки по напряжению транзисторы преобразователя на холостом ходе, а также при замыкании выхода устройства, когда напряжение на выходе моста VD1 повышается. Последнее связано с тем, что при замыкании выходной цепи генерация преобразователя может срываться, при этом ток нагрузки выпрямителя уменьшается, а его выходное напряжение увеличивается. В таких случаях стабилитрон VD2 ограничивает напряжение на выходе моста VD1.

Преобразователь напряжения собран на транзисторах VT1, VT2 и трансформаторе Т1. Преобразователь работает на частоте 5 ÷ 10 кГц.

Диодный мост VD3 выпрямляет напряжение, снимаемое со вторичной обмотки трансформатора. Конденсатор С3 — сглаживающий.

Экспериментально снятая нагрузочная характеристика зарядного устройства изображена на рис. 2.95. При увеличении тока нагрузки до 0,35 ÷ 0,4 А выходное напряжение изменяется незначительно, а при дальнейшем увеличении тока резко уменьшается. Если к выходу устройства подключить недозаряженную батарею аккумуляторов, напряжение на выходе моста VD1 уменьшается, стабилитрон VD2 выходит из режима стабилизации и, поскольку во входной цепи включен конденсатор С1 с большим реактивным сопротивлением, устройство работает в режиме источника тока.

Если зарядный ток уменьшился, то устройство плавно переходит в режим источника напряжения. Это дает возможность использовать зарядное устройство в качестве маломощного лабораторного блока питания. При токе нагрузки менее 0,3 А уровень пульсаций на рабочей частоте преобразователя не превышает 16 мВ, а выходное сопротивление источника уменьшается до нескольких Ом. Зависимость выходного сопротивления от тока нагрузки показана на рис. 2.95.

Рис. 2.95. Нагрузочная характеристика зарядного устройства с гасящим конденсатором в первичной цепи.

Настройка зарядного устройства с гасящим конденсатором в первичной цепи

Налаживание начинают с проверки правильности монтажа. Затем убеждаются в работоспособности устройства при замыкании выходной цепи. Ток замыкания должен быть не менее 0,45 0,46 А. В противном случае следует подобрать резисторы R1, R2 с целью обеспечения надежного насыщения транзисторов VT1, VT2. Больший ток замыкания соответствует меньшему сопротивлению резисторов.

При необходимости использования устройства для зарядки малогабаритных аккумуляторов емкостью до единиц ампер-часов и регенерации гальванических элементов целесообразно обеспечить регулировку тока зарядки. Для этого вместо одного конденсатора С1 следует предусмотреть набор конденсаторов меньшей емкости, коммутируемых переключателем. С достаточной для практики точностью максимальный ток зарядки — ток замыкания выходной цепи — пропорционален ёмкости балластного конденсатора (при 4 мкФ ток равен 0,46 А).

Если нужно уменьшить выходное напряжение лабораторного источника питания, достаточно стабилитрон VD2 заменить другим, с меньшим напряжением стабилизации.

Трансформатор Т1 намотан на кольцевом магнитопроводе типоразмера К40х25х11 из феррита 1500НМ1. Первичная обмотка содержит 2×160 витков провода ПЭВ-2 0,49, вторичная — 72 витка провода ПЭВ-2 0,8. Обмотки изолированы между собой двумя слоями лакоткани.

Стабилитрон VD2 установить на теплоотводе с полезной площадью 25 см 2

Транзисторы преобразователя в дополнительных теплоотводах не нуждаются, так как работают в ключевом режиме.

Конденсатор С1 — бумажный, рассчитанный на номинальное напряжение не менее 400 В.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

Для автомобильных аккумуляторов, так как промышленные образцы имеют довольно высокую стоимость. А сделать самому такое устройство можно довольно быстро, причем из подручных материалов, которые имеются практически у каждого. Из статьи вы узнаете, как самостоятельно изготовить зарядные устройства с минимальными затратами. Рассмотрены будут две конструкции — с автоматической регулировкой тока заряда и без нее.

Основа зарядчика — трансформатор

В любом зарядчике вы найдете основной компонент — трансформатор. Стоит заметить, что есть схемы устройств, построенных по бестрансформаторной схеме. Но они являются опасными, так как нет защиты от сетевого напряжения. Следовательно, во время изготовления можно получить удар электрическим током. Намного эффективнее и проще оказываются трансформаторные схемы, в них имеется гальваническая развязка от сетевого напряжения. Для изготовления зарядного устройства вам потребуется мощный трансформатор. Его можно найти, разобрав непригодную микроволновую печку. Впрочем, запчасти от этого электроприбора можно использовать, чтобы сделать зарядное устройство для аккумулятора своими руками.

В старых ламповых телевизорах применялись трансформаторы ТС-270, ТС-160. Эти модели прекрасно подойдут для конструирования зарядчика. Их использовать оказывается даже эффективнее, так как на них уже имеются две обмотки по 6,3 вольт. Причем с них можно собрать ток до 7,5 ампер. А при зарядке автомобильного аккумулятора необходим ток, равный 1/10 от емкости. Следовательно, при емкости батареи 60 а*ч вам необходимо заряжать ее силой тока 6 ампер. Но если нет обмоток, удовлетворяющих условию, потребуется ее сделать. А теперь о том, как изготовить самодельное зарядное устройство для автомобиля как можно быстрее.

Перемотка трансформатора

Итак, если вы решили использовать преобразователь от микроволновой печи, то нужно убрать вторичную обмотку. Причина кроется в том, что на трансформаторы эти повышающие, они преобразуют напряжение до значения около 2000 вольт. Магнетрону необходимо питание в 4000 вольт, поэтому используется схема удвоения. Вам же такие значения не потребуются, поэтому безжалостно избавляйтесь от вторичной обмотки. Вместо нее наматываете провод с сечением 2 кв. мм. Но вы же не знаете, какое количество витков необходимо? Это нужно выяснить, воспользоваться можно несколькими способами. И это нужно обязательно делать, когда изготавливается зарядное устройство для аккумулятора своими руками.

Самый простой и надежный — это экспериментальный. Производите намотку десяти витков провода, который будете использовать. Зачищаете его края и включаете в сеть трансформатор. Производите замер напряжения на вторичной обмотке. Допустим, эти десять витков выдают 2 В. Следовательно, с одного витка собирается 0,2 В (десятая часть). Вам необходимо не менее 12 В, а лучше, если на выходе будет значение, близкое к 13. Один вольт дадут пять витков, теперь нужно 5*12=60. Искомое значение — 60 витков провода. Второй способ более сложный, придется считать сечение магнитопровода трансформатора, нужно знать число витков первичной обмотки.

Выпрямительный блок

Можно сказать, что самые простые самодельные зарядные устройства для автомобильных аккумуляторов состоят из двух узлов — преобразователя напряжения и выпрямителя. Если не желаете тратить много времени на сборку, то можно использовать однополупериодную схему. Но если решили собрать зарядчик, что называется, на совесть, то лучше воспользоваться мостовой. Желательно выбирать диоды, обратный ток которых 10 ампер и выше. Они, как правило, имеют металлический корпус и крепление с гайкой. Стоит также отметить, что каждый полупроводниковый диод следует устанавливать на отдельный радиатор, чтобы улучшить охлаждение его корпуса.

Небольшая модернизация

Впрочем, на этом можете остановиться, простое самодельное зарядное устройство готово к использованию. Но его можно дополнить измерительными приборами. Собрав в едином корпусе все компоненты, надежно закрепив их на своих местах, можно заняться и дизайном лицевой панели. На ней можно расположить два прибора — амперметр и вольтметр. С их помощью вы сможете производить контроль напряжения и тока зарядки. Если есть желание, то установите светодиод или лампу накаливания, которую подключите к выходу выпрямителя. С помощью такой лампы вы будете видеть, включен ли зарядчик в сеть. При необходимости дополните малогабаритным выключателем.

Автоматическая регулировка тока зарядки

Неплохие результаты показывают самодельные зарядные устройства для автомобильных аккумуляторов, имеющие функцию автоматической регулировки тока. Несмотря на кажущуюся сложность, эти устройства очень просты. Правда, потребуются некоторые компоненты. В схеме используются стабилизаторы тока, например LM317, а также его аналоги. Стоит отметить, что этот стабилизатор заслужил доверие у радиолюбителей. Он безотказный и долговечный, характеристики у него превосходят отечественные аналоги.

Кроме него, также потребуется регулируемый стабилитрон, например TL431. Все микросхемы и стабилизаторы, используемые в конструкции, необходимо монтировать на отдельные радиаторы. Принцип работы LM317 заключается в том, что «лишнее» напряжение преобразуется в тепло. Следовательно, если у вас с выхода выпрямителя идет не 12 В, а 15 В, то «лишние» 3 В будут уходить в радиатор. Многие самодельные зарядные устройства для автомобильных аккумуляторов делаются без соблюдения строгих требований к внешней оболочке, но лучше, если они будут заключены в алюминиевый корпус.

Заключение

В завершении статьи хотелось бы отметить, что такое устройство, как автомобильный зарядчик, нуждается в качественном охлаждении. Поэтому следует предусмотреть установку кулеров. Использовать лучше всего те, которые монтируются в компьютерных блоках питания. Только обратите внимание на то, что им необходимо питание 5 вольт, а не 12. Поэтому придется дополнять схему, внедрять в нее стабилизатор напряжения на 5 вольт. Еще много можно говорить про зарядные устройства. Схема автозарядчика проста для повторения, а устройство будет полезно в любом гараже.

Вам понадобится

• Трансформатор силовой ТС-180-2, провода сечением 2,5 мм2, четыре диода Д242А, сетевая вилка, паяльник, припой, предохранители 0,5А и 10А;
• бытовая лампочка мощностью до 200 Вт;
• полупроводниковый диод, проводящий электричество только в одном направлении. В качестве такого диода можно использовать зарядку от ноутбука.

Инструкция

Простое зарядное устройство для можно сделать из старого блока питания компьютера. Так как для нужен ток в размере 10% от всей емкости батареи, любой блок питания с мощностью более 150 вольт может стать эффективным источником заряда. Почти у всех блоков питания стоит ШИМ-контроллер на микросхеме TL494 (или аналогичной KA7500). В первую очередь нужно выпаять лишние провода (с источников -5В, -12B, +5B, +12B). Затем убрать R1 и заменить на подстроечный резистор с наивысшим значением 27 кОм. От основного провода отключается также шестнадцатый вывод, четырнадцатый и пятнадцатый перерезаются на месте соединения.

На задней планке блока нужно установить потенциометр-регулятор тока R10. Там же проводятся 2 шнура: один для сети, другой – для клемм АКБ.

Теперь нужно заняться выводами 1, 14,15 и 16. Сначала их необходимо облудить. Для этого провод очищается от изоляции и прижигается паяльником. Это уберет оксидную пленку, после чего провод прикладывается к кусочку канифоли, а затем опять прижимается паяльником. Провод должен приобрести желто-коричневый цвет. Теперь необходимо приложить его к кусочку припоя и в третий, последний раз прижать паяльником. Провод должен стать серебристым. После окончания этой процедуры осталось подпаять многожилистые тонкие провода.

Холостой ход нужно выставить переменным резистором при среднем положении потенциометра R10. Напряжение холостого хода будет задавать полный заряд в пределах от 13,8 до 14,2 вольт. На концы клемм устанавливаются зажимы. Изоляционные трубки лучше сделать разноцветными, чтобы не путаться в проводах. Это может привести к порче прибора. Красный цвет обычно относится к «плюсу», а черный – к «минусу».

Если устройство будет использоваться только для заряда аккумулятора, можно обойтись без вольтметра и амперметра. Достаточно будет использовать отградуированную шкалу потенциометра R10 со значением 5,5-6,5 ампера. Процесс зарядки от такого устройства должен быть легким, автоматическим и не требовать ваших дополнительных усилий. Это зарядное устройство практически исключает возможность перегрева или перезарядки АКБ.

Еще один способ изготовления автомобильного аккумулятора основан на использовании приспособленного двенадцативольтного адаптера. Для него не потребуется зарядного устройства для автомобильного аккумулятора. Важно помнить, что напряжение аккумулятора и напряжение источника питания должны быть равны, иначе зарядное устройство будет бесполезным.

Сначала нужно обрезать и оголить до 5 см конец провода адаптера. Затем разноименные провода разводятся на 40 см. Теперь нужно на каждый из проводов надеть зажим типа «крокодил». Не забудьте взять разноцветные зажимы, чтобы не перепутать полярности. Нужно последовательно подключить каждый зажим к аккумулятору, следуя принципу «от плюса к плюсу» и «от минуса к минусу». Теперь осталось включить адаптер. Этот способ довольно прост, единственная сложность – в выборе верного источника питания. Такой аккумулятор может перегреться в процессе зарядки, поэтому важно следить за ним и прерывать на время в случае перегрева.

Зарядное устройство для автомобильного аккумулятора можно сделать из обычной лампочки и диода. Такое устройство будет совсем простым и для нужно совсем немного исходных элементов: лампочка, полупроводниковый диод, провода с клеммами и штекер. Лампочка должна быть мощностью до 200 вольт. Чем выше ее мощность – тем быстрее будет процесс зарядки. Полупроводниковый диод должен проводить электричество только в одном направлении. Можно взять, например, зарядку от ноутбука.

Лампочка должна гореть в половину накала, если же она совсем не горит, нужно доработать схему. Есть возможность, что лампочка будет выключаться при полном заряде автомобильного аккумулятора, но это маловероятно. Зарядка с таким устройством займет около 10 часов. Затем обязательно нужно отключить его от сети, иначе неизбежен перегрев, который выведет аккумулятор из строя.

Если ситуация экстренная, и времени на сооружение более сложных зарядных приборов нет, можно зарядить аккумулятор с помощью мощного диода и обогревателя, используя ток от сети. Подключать к сети нужно в такой последовательности: диод, затем обогреватель, затем аккумулятор. Такой способ малоэффективен, потому что на него уходит много электроэнергии, а коэффициент полезного действия составлять всего 1%. Поэтому это зарядное устройство является самым ненадежным, но и самым простым в изготовлении.

Для того чтобы сделать самое простое зарядное устройство, потребуются значительные усилия и технические знания. Лучше всегда иметь под рукой надежную фабричную зарядку, но при необходимости и достаточных технических умениях, можно сделать ее и своими руками.

Наверняка каждый из вас хоть раз видел или имел дело с никель-кадмиевыми аккумуляторами (аккумуляторными батареями). Если не можете вспомнить, что же это такое, достаточно вспомнить, от каких батареек работали первые цифровые фотоаппараты. Современные модели работают также на аккумуляторах, но другого состава. Никель-кадмиевые аккумуляторы используются в большом количестве устройств, самым распространенным из которых является беспроводная мышь.

Инструкция

Среди известных способов зарядки такого типа выделяется покупка зарядного устройства. А если руки на месте и в кладовке лежит с десяток старых радиодеталей, нет смысла тратить на то, что можно сделать , тем более абсолютно . Основным преимуществом данной схемы (показана на рисунке) зарядки никель-кадмиевых аккумуляторов является автоматическое подачи питания при полной зарядке и защите от короткого замыкания.

По данной схеме необходимо запастись всеми радиодеталями, присутствующими на схеме, которые наверняка есть в вашей кладовке. Возможно, потребуется сходить до ближайшего магазина радиодеталей. Также вам потребуется печатная плата, бокс для батареек и пластиковый корпус. Если вы и раньше занимались разработкой схем, вам не составит труда собрать и эту схему.

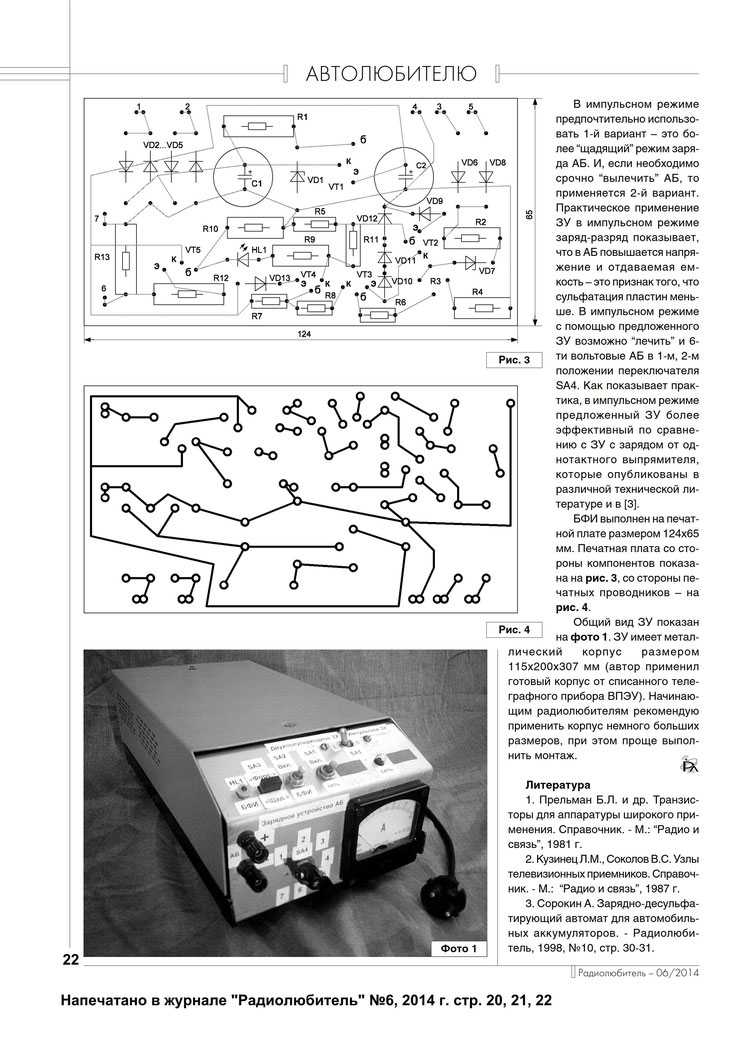

Для начала возьмите кусок текстолита и нанесите контрольные точки на него. Воспользуйтесь дрелью с очень тонким сверлом. Отличной заменой будет шуруповерт – он дает возможность сверлить в разные стороны и при разных скоростях.

После сверления отверстий необходимо нанести все дорожки нитроглицерином, а затем протравить схему зарядного устройства. После полного высыхания вооружитесь паяльником и подходящими деталями. Осталось пропаять все соединения, а также закрепить бокс для аккумуляторных батареек. Зарядное устройство готово.

Аккумулятор автомобильный — электрический аккумулятор для автотранспорта. Аккумулятор обеспечивает работу ряда автомобильных систем, таких, как блок управления двигателем, инжектор, стартер, световое оборудование. Для зарядки аккумуляторов используются различные зарядные устройства. Если вы умеете работать с паяльником и разбираетесь в обозначениях принципиальных электрических схем, то сможете собрать простое зарядное устройство за один вечер.

Вам понадобится

• -трансформатор от лампового телевизора — 1;
• -диоды КД 2010 — 4;
• -резистор на 600 ом, 5 ватт — 1;
• -тумблер на 15 А, 250 В — 1;
• -cветодиод на 12-15 В — 1;
• -предохранитель сетевой на 1 А — 1;
• -вилка сетевая — 1.

Инструкция

Приобретите на радиорынке мощный трансформатор от блока питания лампового черно-белого отечественного . Если у вас завалялся такой телевизор дома, демонтируйте трансформатор из него. Разберите трансформатор, освободив обмотки от сердечника. Определите, где у трансформатора сетевая обмотка. Для этого проверьте сопротивления всех обмоток. У сетевой обмотки будет самое большое омическое сопротивление. Снимите с трансформатора все обмотки и оставьте только cетевую. Среди проводов, которые вы удалите, будет длинный медный провод диаметром 2 миллиметра. Намотайте им вторичную обмотку трансформатора в количестве 55 витков с отводом от 10-го витка.

Приобретите в магазине радиотоваров мощные полупроводниковые диоды, например, КД 2010. Они потребуются для изготовления диодного моста — сетевого выпрямителя. На фотографии слева приведен рекомендуемый вид монтажа диодного моста. Если в процессе работы диоды будут чрезмерно нагреваться, установите каждый из них на отдельном небольшом радиаторе. Там же купите сетевую , сетевой предохранитель на 1 ампер, резистор сопротивлением 600 ом и мощностью 5 ватт, а также светодиод любой, рассчитанный на напряжение не ниже 12 вольт.

Начните собирать зарядное устройство согласно приведенной на фото слева принципиальной электрической схеме. Присоедините к сетевой вилке сетевой предохранитель FU1. Припаяйте получившуюся защиту от короткого замыкания к первичной обмотке сетевого трансформатора Tr1. Дальше, в соответствии с фотографией выше, соберите на отдельной плате сетевой выпрямитель — диодный мост. Подсоедините его ко вторичной обмотке трансформатора согласно принципиальной схеме. Через тумблер скоммутируйте подключение диодного моста к выходам трансформатора 10 вольт и 15 вольт. На выход выпрямителя припаяйте цепочку, состоящую из резистора R1 и светодиода La1. Резистор ограничивает ток, проходящий через светодиод. Светодиод служит для индикации работы устройства. Если светодиод не будет гореть, поменяйте местами его выводы.

Схемы импульсных зарядных устройств для автомобильных аккумуляторов: принцип действия

Принцип действия

Действие такого зарядного устройства основано на генерации высокой частоты, повышающей выходное напряжение, поступающее по сети. В устройстве содержится система фильтров, регулирующих величину напряжения.

Аккумулятор получает величину, необходимую для его зарядки. При полной батарее, зарядное устройство переходит в режим хранения, что способствует сохранению величины заряда.

Особенности

Предлагаемые в продаже зарядники делятся на несколько видов:

• Ручные. Отличаются небольшой ценой. Но требуют пристального внимания в процессе зарядки.
• Полуавтоматические. Отличаются от ручных, тем, что необходимо следить только за временем зарядки батареи.
• Автоматические. Процесс зарядки полностью автоматизирован. Водителю нужно лишь подключить батарею к заряднику. Главное условие – соблюдение полярности.

Время зарядки зависит от степени разряженности батареи и вида зарядного устройства. Оно может быть до 20 часов.

Специальный режим зарядки

Интересно ИЗУ тем, что обладают особым режимом зарядки в экстренных ситуациях. Если аккумулятор полностью разряжен, а автомобиль необходим, то можно использовать BOOST.

Такой режим позволяет запустить аккумулятор даже в том случае, если батарея была в минусе. Этот метод можно использовать в крайних случаях, поскольку он приводит к быстрому износу батареи.

Общая характеристика

Для правильного обслуживания аккумулятора и продления срока его службы подзарядка требуется при падении напряжения на клеммах ниже 11,2 В. При таком напряжении двигатель, скорее всего, запустится, но при долгой стоянке зимой это приведёт к сульфатации пластин и, как следствие, к снижению ёмкости батареи. При длительной стоянке зимой необходимо регулярно следить за вольтажом на клеммах АКБ. Оно должно составлять 12 В. Лучше всего снять батарею и занести её в тёплое место, не забывая при этом следить за уровнем заряда.

Зарядка АКБ производится постоянным или импульсным током. При использовании блока питания постоянного напряжения ток для правильной зарядки должен составлять одну десятую часть от ёмкости батареи. Если ёмкость АКБ составляет 50 А-ч, то для зарядки необходим ток 5 ампер.

Для продления срока службы АКБ применяют методики десульфатации аккумуляторных пластин. Батарею разряжают до напряжения менее пяти вольт многократным потреблением большого тока краткой длительности. Пример такого потребления — запуск стартера. После этого производят медленную полную зарядку маленьким током в пределах одного ампера. Повторяют процесс 8—9 раз. Метод десульфатации является долгим по времени, но согласно всем исследованиям даёт хороший результат.

Нужно помнить, что при зарядке важно не допускать перезаряда АКБ. Заряд производится до напряжения 12,7—13,3 вольт и зависит от модели батареи. Максимальный заряд указывается в документации к аккумулятору, которую всегда можно найти в интернете.

Перезаряд вызывает закипание, увеличивает плотность электролита и, как следствие, разрушение пластин. Заводские устройства зарядки имеют системы контроля заряда и последующего отключения. Собрать самостоятельно такие системы, не обладая достаточными знаниями в электронике, достаточно сложно.

Преимущества и недостатки

ИЗУ имеют ряд преимуществ. Малые габариты позволяют взять его с собой в поездку и воспользоваться в критической ситуации. Несложное устройство, особенно у автоматов. Использовать его может даже начинающий автолюбитель.

Преимуществом, опять же, автомата является автономный процесс зарядки. Человеческое участие в нём не требуется. Наличие защитных функций. В продвинутых вариантах есть и подсказки, если действия совершаются не верно.

Как недостатки таких устройств можно отметить достаточно высокую стоимость и сложность в починке. В остальном ИЗУ интересен и привлекателен для всех категорий автомобилистов.

Виды зарядных устройств

Срок эксплуатации аккумуляторной батареи не более 6 лет. При условии качественного его обслуживания и надлежащей эксплуатации. Соблюдение правил эксплуатации особенно актуально в зимних условиях. Даже в случае нормальной работы аккумулятор требует периодической проверки и подзарядки.

Для подзарядки батареи можно использовать трансформаторные или импульсные зарядники.

Недостатком трансформаторной зарядки является большой вес. Но они отличаются надежностью.

Исходя из ситуации можно использовать зарядное устройство, когда нужно зарядить аккумулятор или проверить его работоспособность.

В экстренной ситуации можно использовать пусковое устройство для батареи. Их главное отличие — портативность. Применять их можно тогда, когда нет возможности дать аккумулятору полноценную зарядку. Пуско-зарядное включает в себя функции и зарядки, но для работы такого устройства требуется подключение к сети.

Выбирая зарядное устройство, ориентироваться необходимо прежде всего на аккумуляторную батарею. Номинал АКБ может располагаться в диапазоне от 6 вольт. Наиболее востребованный вариант 12 вольт, но есть вариант с 24 вольт.

Универсальным решением будет импульсный автомат. Такой вид зарядника самостоятельно выбирает нужный режим работы и отслеживает уровень зарядки.

В ситуации, когда есть нужда в зарядном устройстве, а его нет или оно не работает, зарядку можно изготовить самостоятельно.

Самодельные зарядки для АКБ

Для изготовления зарядника необходим паяльник и небольшие навыки и знания в области электротехники. С помощью варианта, рассчитанного на 6 и 12 В можно зарядить большинство АКБ с ёмкостью в диапазоне от 10 до 120 А/ч.

Для такого устройства понадобится выпрямитель и понижающий трансформатор Т1. Выпрямительные диоды VD2-VD5 позволяют отрегулировать ток зарядника. Для измерения нужен амперметр с диапазоном 30А.

Можно использовать и подручный материал. Например, компьютерный блок питания. Дополнительной составляющей будет ШИМ-контроллёр TL494. Таким устройством можно зарядить батарею до 10 А.

Схема зарядки для экстренных случаев

Если аккумулятор не заряжается после морозной ночи, а необходимость в автомобиле велика, помочь в ситуации могут источник постоянного напряжения и сопротивление ограничения тока.

Основной элемент — зарядное устройство ноутбука. Плюсом будет внутренний вход, а минусом внешний контур штекера. Ограничителем может выступать лампа из салона машины.

Воспользоваться можно и блоком питания компьютера. Если есть не нужный рабочий блок, то он может послужить для создания вполне надежного зарядника. Минусом такой зарядки будет её длительность.

После использования любого зарядного устройства обязательна проверка напряжения в АКБ. Для этого используется тестер.

Схема своими руками

Самое простое зарядное устройство можно соорудить, используя микросхему LM317. Она отлично подходит для других интегральных схем, обеспечивает надёжный и сильный сигнал.

Читайте также:  Электросхемы фрезерных станков 6Р82, 6Р82Г, 6Р82Ш, 6Р83, 6Р83Г, 6Р83Ш, 6P12, 6P13схемы, описание, характеристики

Её начинка имеет защиту от короткого замыкания, поэтому они вам будут не страшны. Подробно схему можно изучить на фото.

Напряжение на плату подаётся через специальные клеммы, которые питаются от независимого блока. Подробные схемы разбора ищете на тематических сайтах и автомобильных блогах.

Модели ИЗУ

Выбор ИЗУ должен основываться на характеристиках аккумулятора, который предполагается заряжать. Выбрать устройство можно из предлагаемых отечественными и зарубежными производителями.

Voin VL 156 (6-12) импульсный автомат с несколькими режимами зарядки и удобным дисплеем. Хорош наличием нескольких уровней защиты.

Master Watt. Полуавтоматическое компактное импульсное устройство. Его можно применять для зарядки любых типов аккумуляторов. Поскольку это полуавтомат, то над процессом зарядки необходим периодический контроль.

KeePower Medium. Компактный «умный» автомат. Реализована возможность определения скорости зарядки в устройстве.

Также может использовать для подзарядки любых видов аккумуляторных батарей. Отличительной чертой такого ИЗУ является функция диагностики возможных неисправностей АКБ.

Популярное;

• Простой стабилизатор напряжения к зарядному устройству
• Импульсное, простое зарядное устройство для автомобильного АКБ
• Зарядное устройство автомобильного АКБ с ШИ-регулировкой тока
• Зарядное устройство для авто из БП от светодиодной ленты
• Компактное ЗУ для автомобильного аккумулятора
• Зарядное устройство для АКБ очень высокого качества
• Автоматическое зарядное устройство с автоотключением.
• Автоотключение любого ЗУ автомобиля при завершении зарядки, схема

Как собрать простое импульсное ЗУ самому

Собрать импульсное зарядное устройство своими руками довольно сложно даже хорошо подготовленному автолюбителю. К тому же придётся подыскивать электронные компоненты, которые есть далеко не в каждом магазине. Использование деталей б/у тоже риск, так как, по сути, это «кот в мешке», их придётся проверять, для чего понадобится специальная аппаратура.

Схема

Достаточно взглянуть на приведённую ниже схему импульсного зарядного устройства для автомобильного аккумулятора, причём далеко не самую замысловатую, чтобы убедиться в его сложности:

Однако выход есть! Можно использовать работоспособный блок питания, вытащив его из отработавшего своё компьютера. Мощность извлечённого модуля должна быть не меньше 150 Вт. Но, как показывает практика, надёжнее (чтобы не тратить зря время) приобрести недорогой БП, например, с заводским обозначением S-120-12. Купить его можно в известном китайском интернет-магазине. Прелесть этого изделия не только в том, что оно нуждается в минимальной переделке, но и в том, что в нём уже имеется заводская защита от КЗ и перегрузок.

В блоке на лицевой панели уже есть подстроечное сопротивление, позволяющее регулировать напряжение в пределах 1 В. Однако для ЗУ этого явно недостаточно: требуется диапазон хотя бы 9–20 В. Чтобы переделать блок, найдите кроме подстроечного резистора обычный, обозначаемый как R1 с номиналом 5 кОм. Его нужно поменять на сопротивление в 2,7 кОм. В свою очередь «подстроечник» номиналом в 1 кОм заменяется на такой же сопротивлением 5 кОм. Теперь можно будет регулировать напряжение в требуемом диапазоне. Чтобы повысить мощность БП, поменяйте электролитические конденсаторы в 1000 мкФ (этакие «бочонки») на такие же, но рассчитанные на напряжение не 16, а 25 В (они такого же размера и точно подойдут к месту). Если есть желание, можно добавить в схему прибор, измеряющий силу тока и напряжение, как это показано на схеме импульсного зарядного устройства для автомобильного аккумулятора ниже:

Зарядное устройство для аккумулятора своими руками схема

Владельцам автомобилей приходится сталкиваться с вопросами обслуживания своего транспортного средства. Но обращаться в сервисные центры по каждому даже незначительному поводу накладно, поэтому мелкие неисправности большинство предпочитает устранять самостоятельно. К ним вполне можно отнести и разрядившийся аккумулятор. Обычно для его зарядки применяют специальное оборудование, которое достаточно широко представлено на рынке. Однако многие автомобилисты со стажем предпочитают собирать зарядное устройство для автомобильного аккумулятора своими руками.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Зарядное устройство для автомобильного аккумулятора своими руками
• Импульсное ЗУ для автомобильного аккумулятора своими руками
• Современные автоматические зарядные устройства своими руками для аккумулятора автомобиля
• Зарядные устройства для аккумулятора своими руками
• Зарядное устройство для аккумулятора своими руками
• Зарядное устройство для автомобильного аккумулятора своими руками.
• Делаем самостоятельно зарядные устройства для автомобильного аккумулятора
• самодельное зарядное устройство для автомобильного аккумулятора схема
• 11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Супер зарядное устройство для автомобильного аккумулятора

Зарядное устройство для автомобильного аккумулятора своими руками

Это очень простая схема приставки к вашему уже имеющемуся зарядному устройству. Которая будет контролировать напряжение заряда аккумуляторной батареи и при достижении выставленного уровня — отключать его от зарядника, тем самым предотвращая перезарядку аккумулятора.

Это устройство не имеет абсолютно никаких дефицитных деталей. Вся схема построена всего на одном транзисторе.

Имеет светодиодные индикаторы, отображающие состояние: идет зарядка или батарея заряжена. Кому пригодятся это устройство? Такое устройство обязательно пригодится автомобилистам. Тем у кого есть не автоматическое зарядное устройство. Это приспособление сделает из вашего обычного зарядного устройства — полностью автоматический зарядник.

Вам больше не придется постоянного контролировать зарядку вашей батареи. Все что нужно будет сделать, это поставить аккумулятор заряжаться, а его отключение произойдет автоматически, только после полной зарядки.

Вернуться назад 1 2 3 4 5. Установите галочку:. Комментарии 9. Если светодиоды развернуть, то даже светится будут! Нужно, хотя-бы, 15,3 вольта, применительно к большинству АКБ. Я понимаю статья переписана, но хочется знать от переполюсовки схема спасает? Спасибо, что поделились моим видео. Спасибо Вам! Ссылка в текст статьи добавлена. На выходе почему то напряжение 6 с копейками вольт, на входе Реле дребезжит в моменте переключения, нет четких счелчков. Светодиоды установил правильно. Кто в курсе сей проблемы?

А оно и будет дребезжать из-за отсутствия стабилизатора напряжения. Схему нужно подключать к аккумулятору то есть после контактов. Тогда и реле дребезжать не будет, и зарядное устройство будет не только отключаться, но и подключаться при падении напряжения на АКБ. Между «плюс» и «минус» после выпрямителя нужно подсоединить электролитический конденсатор емкостью не менее мкф.

При этом у меня напряжение выросло до 18 В. А не надежней ли будет реализовать схему не на реле, а на тиристоре? Войти на сайт Не запоминать меня. Забыли пароль?

Импульсное ЗУ для автомобильного аккумулятора своими руками

Проблемы с аккумуляторами — не такое уж редкое явление. Самое главное — найти трансформатор с нужными характеристиками, а сделать зарядное устройство для автомобильного аккумулятора своими руками — дело буквально пары часов при наличии всех необходимых деталей. Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею.

Зарядное устройство для автомобильного аккумулятора своими руками: схема с диодным мостом. Диодного.

Современные автоматические зарядные устройства своими руками для аккумулятора автомобиля

Все владельцы автотранспортных средств знают, что аккумуляторную батарею необходимо периодически заряжать и особенно это актуально в холодную пору года. При наличии навыков в сфере электротехники можно сделать зарядное устройство для автомобильного аккумулятора своими руками. Если все требуемые работы по его созданию были проведены правильно, то оно может оказаться ни чем не хуже заводского изделия. Аккумуляторная батарея автомобиля требуется зарядка при снижении напряжения на контактах ниже отметки в 11,2 В. Хотя даже в такой ситуации двигатель может быть запущен, в случае продолжительного простоя автотранспортного средства в АКБ начинают протекать реакции сульфатации пластин, что неизбежно приведет к падению емкости батареи. Именно поэтому в зимнее время года настоятельно рекомендуется в гараже или на стоянках подзаряжать АКБ и отслеживать напряжение на ее клеммах. Оптимальным вариантом является снятие аккумулятора с последующим хранением в теплом месте, но даже в такой ситуации стоит помнить о необходимости подзарядки. Аккумуляторная батарея заряжается под воздействием импульсного либо постоянного тока.

Зарядные устройства для аккумулятора своими руками

Автоматическое зарядное устройство для автомобильного аккумулятора состоит из источника электропитания и схем защиты. Собрать его самостоятельно можно, владея навыками электромонтажных работ. При сборке используют как сложные электросхемы, так и конструируют более простые варианты устройства. Чтобы зарядка автоматически могла восстановить АКБ автомобиля, к ней предъявляются жесткие требования:.

В нормальных условиях эксплуатации система электропитания автомобиля представляет собой синхронно функционирующую связку, в которую входит блок аккумуляторных батарей АКБ. Без этого прибора невозможен запуск двигателя, а также работа его в режиме малых оборотов.

Зарядное устройство для аккумулятора своими руками

Автовладельцы часто сталкиваются с проблемой разряда аккумулятора. Если это происходит далеко от СТО, автомагазинов и АЗС, можно из доступных деталей самостоятельно изготовить устройство для заряда аккумуляторной батареи. Рассмотрим, как сделать зарядное устройство для автомобильного аккумулятора своими руками, обладая минимальными знаниями электромонтажных работ. Содержание этой статьи Причины и признаки разряда АКБ Универсальное зарядное устройство своими руками. Видео: Принцип действия Зарядка автомобильного аккумулятора в домашних условиях Зарядка от блока питания ноутбука Заряд от бытовой сети Зарядка для автомобильных аккумуляторов своими руками. Видео: Самодельное зарядное устройство для автомобильного аккумулятора Трансформаторные устройства Импульсные зарядные устройства Общие рекомендации Отзывы, комментарии Такое устройство лучше применять только в критических ситуациях.

Зарядное устройство для автомобильного аккумулятора своими руками.

Это очень простая схема приставки к вашему уже имеющемуся зарядному устройству. Которая будет контролировать напряжение заряда аккумуляторной батареи и при достижении выставленного уровня — отключать его от зарядника, тем самым предотвращая перезарядку аккумулятора. Это устройство не имеет абсолютно никаких дефицитных деталей. Вся схема построена всего на одном транзисторе. Имеет светодиодные индикаторы, отображающие состояние: идет зарядка или батарея заряжена.

Рекомендации по изготовлению ЗУ своими руками из подручных материалов , Схема зарядного устройства для автомобильного аккумулятора.

Делаем самостоятельно зарядные устройства для автомобильного аккумулятора

Для того чтобы автомобиль завёлся, ему необходима энергия. Такая энергия берётся из аккумулятора. Как правило, его подзарядка происходит от генератора во время работы двигателя.

самодельное зарядное устройство для автомобильного аккумулятора схема

Зарядное устройство для автомобильных аккумуляторов своими руками. Схема зарядного устройства для автомобильного аккумулятора опробовано многими автолюбителями. Повсюду очень много схем, и на микросхемах и микроконтроллерах, но они стоят дороговато,и рассмотрим- простое зарядное устройство для автомобильного аккумулятора. Схема зарядки для автомобильного акб:. Принцип работы: ток заряда, через батарею в зависимости от напряжения на ней, регулируется транзистором VT3, коллекторным напряжением которого управляется индикатор заряда на светодиоде — по мере заряда ток уменьшается и светодиод постепенно гаснет, и мощный составной транзистор, на VT4, VT5, VT6.

Автомобили 10 ноября

11 примеров: схемы на самодельное зарядное устройство для автомобильного аккумулятора

Часто владельцам автомобилей приходится сталкиваться с таким явлением как невозможность запуска двигателя по причине разряда аккумулятора. Для решения проблемы потребуется воспользоваться зарядкой для АКБ, которая стоит немалых денег. Чтобы не тратиться на покупку нового зарядного устройства для автомобильного аккумулятора, можно смастерить его своими руками. Важно только отыскать трансформатор с необходимыми характеристиками. Для изготовления самодельного устройства не обязательно быть электриком, а весь процесс в целом займёт не больше нескольких часов.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной. Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и гелевых аккумуляторов использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как зарядить автомобильный аккумулятор

Зарядить разряженный автомобильный аккумулятор немного сложнее (и потенциально опаснее), чем зарядить смартфон. Вы же не хотите получить удар током или случайно коснуться аккумуляторной кислоты. Вы также не хотите застрять с разряженной батареей (опять же), если не дадите ей зарядиться достаточно долго. Следуйте инструкциям, чтобы узнать, как безопасно заряжать автомобильный аккумулятор и как долго его можно заряжать.

Читая, помните, что вы не одиноки на дороге. Всего один телефонный звонок. Наши сотрудники техпомощи на дороге доступны круглосуточно и без выходных, чтобы помочь с запуском, буксировкой и т. д.

Что делает автомобильный аккумулятор

Прежде чем мы приступим к зарядке, вы должны знать, что делает автомобильный аккумулятор. Он служит двум целям:

1.

Он дает вашему автомобилю мощность, необходимую для запуска.

Аккумулятор подает напряжение на стартер, преобразуя химическую энергию в электрическую.

2. Он поддерживает работу вашего автомобиля.

Автомобильный аккумулятор обеспечивает постоянный поток напряжения для поддержания работы двигателя и вспомогательного оборудования (например, радиоприемника, фар и любых бортовых компьютеров).

Когда ваша батарея слишком слабая или старая, она не может выполнять ни одну из этих функций. Возможно, вам придется зарядить автомобильный аккумулятор, если ваш двигатель работает вяло или медленно запускается, или если ваш аккумулятор полностью разряжен.

Помимо запуска автомобиля, зарядка аккумулятора может помочь определить, пора ли покупать новый аккумулятор. Например, если оставить внутреннее освещение включенным на ночь, аккумулятор разрядится, но если аккумулятор «исправен», он должен быстро зарядиться. Однако батарея, которую необходимо заменить, не будет удерживать заряд или ее придется перезаряжать несколько раз.

Что делать перед зарядкой аккумулятора

Теперь давайте перейдем к сути. Начните с этих пяти шагов, прежде чем пытаться зарядить или запустить автомобильный аккумулятор.

1. См. руководство.

Каждый автомобиль уникален, и у вашего производителя могут быть особые инструкции для вашей марки и модели.

2. Будьте в безопасности.

Убедитесь, что вы заряжаете аккумулятор в месте, где нет огня, искр или дыма. Также снимите все украшения, так как это может быть опасно. Кроме того, наденьте защитные перчатки и очки.

3. Принюхаться.

Чувствуете ли вы что-то, напоминающее запах тухлых яиц? Если это так, возможно, из аккумулятора протекает опасный газ, и вам не следует пытаться заряжать аккумулятор. Держитесь подальше от автомобиля, отбуксируйте его и позвольте профессионалу осмотреть его.

4. Проверить нагрев.

Тепло, поднимающееся от корпуса аккумулятора, может означать, что он работает тяжелее, чем должен. Держите капот поднятым и дайте аккумулятору остыть, прежде чем пытаться его зарядить.

5. Проверьте на предмет коррозии.

Как правило, коррозия выглядит как зеленоватое корковое вещество вокруг портов аккумулятора. Это продукт контакта паров аккумуляторной кислоты с воздухом, и это довольно часто встречается в большинстве свинцово-кислотных аккумуляторов. Однако это может поставить под угрозу электрическую систему вашего автомобиля и затруднить получение заряда аккумулятором. Вы можете удалить коррозию, очистив ее щеткой и пастообразной смесью воды и пищевой соды.

Как пользоваться портативным зарядным устройством для автомобильного аккумулятора

Подготовив батарею, вы готовы к действию! Если вам посчастливилось иметь зарядное устройство в багажнике или у вас есть доступ к нему, выполните следующие действия. (Вы можете найти базовые портативные зарядные устройства для автомобильных аккумуляторов во многих магазинах автозапчастей всего за 25 долларов. ) Обратите внимание, что в зависимости от ситуации (и типа зарядного устройства) вы можете использовать зарядное устройство для быстрого запуска или полной зарядки аккумулятора.

1. Подсоедините зарядное устройство к аккумулятору.

Этот процесс аналогичен процессу запуска аккумулятора от внешнего источника. Во-первых, убедитесь, что зарядное устройство и автомобиль выключены. Затем прикрепите положительный (красный) зажим к положительному выводу на аккумуляторе.

Теперь прикрепите отрицательный (черный) зажим к устойчивому участку на кузове или шасси автомобиля. Хотя вы также можете прикрепить черный зажим к отрицательной клемме аккумулятора, это не самый безопасный способ. Из аккумулятора может вытекать газообразный водород, и в этом случае даже малейшая искра может привести к взрыву или пожару.

Как отмечает Chicago Tribune, подключение отрицательного кабеля к отрицательной клемме может вызвать искру. Бум.

2. Подготовьте зарядное устройство.

На зарядном устройстве вам нужно отрегулировать вольты и амперы. Использование более низких ампер приведет к более длительному периоду зарядки, но также может привести к более надежной зарядке. Однако, если скорость — это то, что вы ищете, щелкните переключателем или поверните циферблат на максимум. Просто обязательно следуйте инструкциям, прилагаемым к зарядному устройству, и всем указаниям, предлагаемым в руководстве пользователя.

3. Включите зарядное устройство.

Если зарядное устройство необходимо подключить к источнику питания, убедитесь, что оно подключено. Если нет, включите его и дайте ему сделать свое дело. В зависимости от типа вашего зарядного устройства, оно может автоматически останавливаться после полного заряда аккумулятора или отключаться по истечении заданного периода времени.

4. Отсоедините зарядное устройство.

После того, как аккумулятор восстановит способность запуска автомобиля, выключите и, при необходимости, отсоедините зарядное устройство от источника питания. Пора снимать хомуты! Это может показаться нелогичным, но это нужно делать в обратном порядке: отрицательный (черный) зажим должен быть первым, который вы снимаете, а затем положительный (красный) зажим.

Как быстро запустить автомобильный аккумулятор

Если у вас нет доступа к зарядному устройству, вам нужно знать, как зарядить автомобильный аккумулятор без него. Соединительные кабели будут вашим лучшим выбором. Вы можете ознакомиться с нашими полными инструкциями по правильному запуску автомобиля или выполнить следующие действия.

1. Позвоните другу.

Вам понадобится помощь другого автомобиля (с исправным аккумулятором), если вы собираетесь завести машину. Попробуйте припарковать машины лицом друг к другу или как можно ближе!

2. Выключите все.

Двигатели автомобиля, радио и любые другие энергоемкие компоненты не должны работать. Вся мощность должна быть сосредоточена на двигателях.

2. Начните с положительных соединительных кабелей.

Соединительные кабели в руках? Подсоедините положительный кабель, обычно красного цвета, к положительной клемме разряженной батареи. Затем подключите положительный кабель к исправной батарее. Убедитесь, что зажимы не соприкасаются друг с другом.

3. Подсоедините отрицательные соединительные кабели.

Прикрепите отрицательный зажим, обычно черного цвета, к штырю исправной батареи. Затем подключите второй отрицательный кабель к шасси или блоку цилиндров. Обычно лучшее место находится где-то на раме автомобиля. Куда бы вы ни поставили второй зажим, он должен быть как можно дальше от батареи.

Как мы упоминали ранее, батарея может выделять газообразный водород, и небольшая искра может привести к возгоранию или взрыву.

4. Запустите двигатели.

Сначала запустите двигатель автомобиля с исправным аккумулятором. Затем попробуйте завести автомобиль с разряженным аккумулятором. После того, как вы это сделаете, включите двигатель «хорошей» машины, чтобы увеличить выходную мощность батареи, дав разряженной батарее дополнительный заряд. Теперь дайте двум машинам поработать пару минут на холостом ходу.

5. Отсоедините кабели.

После того, как автомобиль, запущенный от внешнего источника, заработал ровно, пришло время отсоединить тросы. Сначала начните с отрицательных, а затем с положительных. Это противоположно тому, что вы делали, когда начинали процесс. Вот порядок, которому вы должны следовать:

• Отсоедините отрицательный (черный) зажим от автомобиля с разряженным аккумулятором.
• Отсоедините отрицательный (черный) зажим от автомобиля с исправной аккумуляторной батареей.
• Отсоедините положительный (красный) зажим от автомобиля с исправной аккумуляторной батареей.
• Отсоедините положительный (красный) зажим от автомобиля с разряженным аккумулятором.

Если вы правильно выполнили эти шаги (и аккумулятор не подлежит полному восстановлению), разряженный аккумулятор должен иметь достаточную мощность, чтобы вы могли съездить в ближайший сервисный центр Firestone Complete Auto Care для бесплатной проверки аккумулятора.

Как долго заряжать автомобильный аккумулятор

Полная зарядка аккумулятора с помощью зарядного устройства может занять от пары часов до нескольких дней, в зависимости от мощности зарядного устройства и напряжения аккумулятора. В то время как частично заряженный автомобильный аккумулятор все еще позволит вам управлять автомобилем, по крайней мере, на короткое расстояние, вы рискуете начать этот процесс сначала, если не дождетесь полной зарядки.

Если вы используете соединительные кабели, не выключайте двигатель сразу после запуска от внешнего источника. Вместо этого отправляйтесь в путешествие не менее 15 минут, чтобы аккумулятор мог продолжать заряжаться. Заглушите двигатель слишком рано, и вам может понадобиться еще один рывок.

Если аккумулятор разряжен, он не будет держать заряд — независимо от того, как долго вы оставите его подключенным к другому автомобилю или зарядному устройству.

Что делать, если автомобильный аккумулятор не держит заряд

Если автомобильный аккумулятор не держит заряд, вам потребуется отбуксировать автомобиль в место, где можно решить проблему. Пришло время для нового автомобильного аккумулятора. К счастью, ближайший к вам сервисный центр Firestone Complete Auto Care расположен в более чем 1700 офисах по всей стране! Вне зависимости от того, остановите ли вы автомобиль или вас отбуксируют, один из наших обученных техников может осмотреть аккумулятор и помочь вам найти подходящий автомобильный аккумулятор по правильной цене.

Как проверить и когда заменить разряженный автомобильный аккумулятор

Мало что может быть более разочаровывающим, чем сидеть за рулем своего автомобиля, готовый куда-то поехать, только чтобы обнаружить, что аккумулятор вашего автомобиля разряжен. Но почему разрядился автомобильный аккумулятор и что можно сделать, чтобы это исправить? Давайте подробнее рассмотрим, что может привести к неисправности аккумулятора вашего автомобиля, как запустить разряженный автомобильный аккумулятор, как проверить автомобильный аккумулятор и как заменить разряженный автомобильный аккумулятор.

ВОЗМОЖНЫЕ ПРИЧИНЫ РАЗРЯДКИ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

ОШИБКА ПОЛЬЗОВАТЕЛЯ

Распространенной причиной разряженного автомобильного аккумулятора является простая ошибка пользователя. Либо вы непреднамеренно оставили включенным верхний свет, либо оставили что-то заряжаться в дополнительном источнике питания, либо использовали слишком много дополнительного питания, когда проехали только небольшое расстояние. Это означает, что большая часть энергии вашего аккумулятора использовалась, когда вы запускали свой автомобиль, но у вашего генератора переменного тока, который возвращает питание на ваш аккумулятор, не было достаточно времени, чтобы полностью зарядить аккумулятор.

АККУМУЛЯТОР 9 ВРЕМЕНИ0011

Еще одной потенциальной причиной разрядки автомобильного аккумулятора является возраст. В большинстве автомобильных аккумуляторов используются свинцово-кислотные многоэлементные батареи. Каждая ячейка заполнена разбавленным раствором серной кислоты, а также свинца. По мере старения аккумуляторной батареи вашего автомобиля происходит естественный процесс, называемый сульфатацией. Сульфатация — это когда отрицательные пластины в аккумуляторе вашего автомобиля покрываются кристаллами сульфата, которые затем могут накапливаться и снижать способность вашего аккумулятора подавать питание на ваш автомобиль и препятствовать запуску вашего автомобиля. Если аккумулятору вашего автомобиля от 2 до 5 лет, это может быть виновником, и, возможно, пришло время заменить его.

ДЕФЕКТ АККУМУЛЯТОРНОЙ БАТАРЕИ

В некоторых случаях разряд батареи может быть вызван дефектом самой автомобильной аккумуляторной батареи. Если вы постоянно сталкиваетесь с разряженным аккумулятором, а ваш автомобиль или аккумулятор новый, возможно, стоит принести свой автомобиль в магазин, чтобы механик провел тест аккумулятора, чтобы определить, есть ли у него внутренний дефект.

АВТОМОБИЛЬНАЯ ЗАРЯДНАЯ СИСТЕМА

Иногда разряженный автомобильный аккумулятор может указывать не на проблему с аккумулятором как таковым, а скорее на проблему с системой зарядки вашего автомобиля. Если во время вождения загорается значок предупреждения о разрядке батареи, это, вероятно, свидетельствует о неисправности вашей системы зарядки. Вам следует обратиться к механику, чтобы убедиться, что ваш генератор переменного тока, поликлиновой ремень, кабель и клеммы аккумуляторной батареи, а также ремень генератора работают правильно.

КОРРОЗИЯ НА КЛЕММАХ АККУМУЛЯТОРНОЙ БАТАРЕИ

Наконец, разряженный автомобильный аккумулятор может свидетельствовать о коррозии на клеммах аккумуляторной батареи. Это контакты, которые соединяют вашу батарею с остальной системой зарядки. Иногда коррозия, которая выглядит как белые пепельные отложения, накапливается между контактными клеммами и кабелями аккумуляторной батареи и может привести к снижению потока энергии в вашем автомобиле. Вы можете использовать проволочную щетку и пищевую соду, чтобы удалить коррозию с аккумулятора. Однако, если это происходит, это может указывать на необходимость замены аккумулятора, кабелей аккумулятора или клемм.

8 ШАГОВ ЗАРЯДКИ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

Если вы вдруг оказались в затруднительном положении с разряженным автомобильным аккумулятором, лучше всего запустить его от другого автомобиля. К счастью, если вы можете найти соединительные кабели и доброго самаритянина, зарядить автомобильный аккумулятор относительно просто. Вот несколько простых шагов и советов по правильной зарядке аккумулятора вашего автомобиля.

1. ПРОВЕРЬТЕ СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

Убедитесь, что соединительные кабели чистые, на зажимах типа «крокодил» нет коррозии, а на проводах нет разрывов или перегибов.

2. ВЫКЛЮЧИТЕ ДВИГАТЕЛИ НА ОБЕИХ МАШИНАХ

Убедитесь, что обе машины находятся в режиме парковки и что зажигание полностью выключено.

3. КРАСНЫЙ НА РАЗРЯДКЕ

Прикрепите красный зажим типа «крокодил» к положительной клемме разряженной батареи. Положительная клемма будет отмечена символом плюса и, часто, красной пластиковой откидной крышкой.

4. ЗАЖИМ НА АВТОМОБИЛЕ

Прикрепите красный зажим типа «крокодил» к положительной клемме транспортного средства. Затем прикрепите черный зажим типа «крокодил» соответствующей стороны к отрицательной клемме автомобиля под напряжением. Отрицательная клемма отмечена знаком минус.

5. ЗАЗЕМЛЕНИЕ МЕРТВОГО АВТОМОБИЛЯ

Используйте последний черный зажим из кожи крокодила, чтобы замкнуть цепь, заземлив заряд. Вместо того, чтобы прикреплять зажим к отрицательной клемме аккумулятора, вам нужно найти неокрашенную металлическую поверхность — например, кузов автомобиля или металлический стержень, которым открывается капот — который не находится рядом с аккумулятором. Это должно помочь заземлить электрический поток и предотвратить искрение от батареи.

6. ДВОЙНАЯ ПРОВЕРКА

Важно не забывать делать это в правильном порядке. Вы, Они, Они, Вы.

7. ЗАПУСК ДВИГАТЕЛЯ

Сначала заведите автомобиль с исправным аккумулятором и дайте ему поработать несколько минут. Затем вы можете попробовать запустить свой собственный (мертвый) автомобиль. Если ваш автомобиль не заводится с первого раза, проверьте соединения и подождите, пока питание пройдет между батареями. От трех до пяти минут должно быть достаточно мощности, чтобы запустить заглохший автомобиль.

8. ПУСТЬ ВАШЕ АВТОМОБИЛЬ ЗАПУСКАЕТСЯ

После того, как вы перезапустите свой автомобиль, важно помнить, что ваша батарея по-прежнему будет разряжена. Дайте ему поработать 15-30 минут, желательно на высокой скорости, без использования периферийных устройств, таких как радио или зарядное устройство для телефона, которые разряжают аккумулятор. Вам вряд ли придется снова прыгать на машине, если вы дадите ей перезарядиться во время долгой поездки. В целях безопасности убедитесь, что пункт назначения, который вы выбрали для завершения поездки и выключения автомобиля в первый раз, является вашим домом или предполагаемым конечным пунктом.

ПРОБЛЕМЫ ПО-прежнему ЕСТЬ?

Если вы неоднократно обнаруживаете, что аккумулятор вашего автомобиля разряжен, и вы не можете определить какую-либо ошибку пользователя, например не горящий верхний свет, вам, вероятно, захочется проверить автомобильный аккумулятор.

КАК ПРОВЕРИТЬ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Автомобильные аккумуляторы можно проверить дома или в автосервисе с помощью мультиметра. Или, если вы представляете себя немного механиком, вы можете купить мультиметр онлайн примерно за 10 долларов и проверить свою батарею дома. Как проверить автомобильный аккумулятор мультиметром?

Установите мультиметр на 15-20 вольт, подключите мультиметр к положительной и отрицательной клеммам аккумулятора и измерьте напряжение. Руководство пользователя даст вам более четкое представление о том, где должно быть напряжение вашей батареи, но в большинстве случаев вы ищете примерно 12,6 вольт. Батарея может нуждаться в замене, если ее напряжение говорит о том, что она вышла из строя.

По мере старения аккумулятора он теряет способность удерживать электрический заряд. Старая батарея может вызвать некоторые идентифицируемые проблемы, особенно когда вы заводите машину. Если ваша батарея не разряжается, но вы беспокоитесь о сроке службы батареи, ищите звук ленивого двигателя — это означает, что вам требуется больше времени, чтобы провернуть двигатель, когда вы заводите автомобиль, — или мерцание фар, когда вы запускаете двигатель. запуск вашего автомобиля. Если вы слышите или замечаете эти признаки, это явный признак того, что ваша батарея разряжается и, возможно, пришло время для новой. Подумайте о том, чтобы проверить аккумулятор, чтобы получить окончательный ответ.

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Аккумулятор вашего автомобиля является одной из наиболее важных частей вашей электрической системы, поэтому очень важно правильно подобрать аккумулятор для замены. Но автомобильные аккумуляторы не универсальны, и правильный выбор может сбить с толку. Итак, на что следует обратить внимание, когда пришло время заменить аккумулятор?

Первый , ваша батарея должна физически помещаться в аккумуляторный отсек вашего автомобиля. Батарейки могут быть разного размера! Обратитесь к руководству пользователя для указания размера батареи.

Второй , вы хотите быть уверены, что выбираете аккумулятор, который будет достаточно мощным для вашего автомобиля. Проконсультируйтесь с руководством пользователя и посмотрите, какое оно предлагает правильное количество пусковых ампер (количество мощности, необходимое для запуска двигателя вашего автомобиля), и выберите аккумулятор, который соответствует этим параметрам.

Третий , возможно, вам придется учитывать силу тока при холодном пуске или мощность, необходимую для проворачивания двигателя при отрицательных температурах. Это особенно важно, если вы живете в холодном климате. Это может иметь значение, когда ваша машина умирает или заводится в холодный зимний день.

Наконец, , вам нужно будет решить, какой вариант лучше для вас — аккумулятор, требующий обслуживания, или необслуживаемый. В то время как автомобильный аккумулятор, требующий обслуживания, который требует регулярного контроля уровня электролита и доливки, дешевле на входе, необслуживаемые аккумуляторы намного проще и не требуют особого внимания. Убедитесь, что вы готовы к обязательствам, если вы решите сэкономить деньги и выбрать более дешевый вариант.

КАК ЗАМЕНИТЬ РАЗРЯВШИЙСЯ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Хотя аккумулятор всегда можно заменить в автомастерской, замену разряженного автомобильного аккумулятора можно легко выполнить дома. Если вы решите пойти по пути «сделай сам», есть несколько вещей, которые вы должны иметь в виду.

Сначала , всегда проверяйте руководство пользователя на предмет любых мер предосторожности, которые могут быть перечислены.

Второй Всегда надевайте перчатки и защитные очки, так как аккумуляторная кислота может нанести вред коже.

Третий , всегда отключайте отрицательную клемму аккумулятора перед положительной.

В-четвертых, , никогда не прикасайтесь металлическим инструментом к штырям или клеммам аккумуляторной батареи.

Наконец , будьте осторожны с искрением как от батареи, так и вокруг батареи.

Помня об этих советах по безопасности, вот как заменить разряженный автомобильный аккумулятор:

1. УБЕДИТЕСЬ, ЧТО ВАШ ДВИГАТЕЛЬ НЕ РАБОТАЕТ

Это может показаться очевидным, но это важный первый шаг. Поставьте автомобиль на стоянку и выключите двигатель.

2. ОТСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ

С помощью гаечного ключа или специальных аккумуляторных клещей отсоедините отрицательный провод аккумулятора, ослабив гайку. Если есть много коррозии, которая затрудняет это, вы можете очистить ее либо раствором пищевой соды и воды, либо небольшим количеством безопасной автомобильной смазки.

После ослабления крепления отрицательного кабеля снимите кабель, скручивая и осторожно потянув. Вы также можете использовать инструмент для снятия клемм аккумулятора, который можно найти в магазине автозапчастей, чтобы вытащить и снять его. Будьте осторожны, потому что вы не хотите сломать клемму аккумулятора.

3. ОТСОЕДИНИТЕ ПЛЮС

Повторите процесс отсоединения отрицательного кабеля от положительного, чтобы также отсоединить его. Ваша положительная клемма может быть под красным пластиковым кожухом, который откидывается назад, чтобы можно было ослабить гайку и снять кабель. Если в вашем автомобиле нет проводов с цветовой маркировкой, стоит пометить положительный кабель куском ленты или стяжкой.

4. СНИМИТЕ ЗАЖИМ АККУМУЛЯТОРА

Зажим аккумулятора удерживает аккумулятор на месте. Отвинтите его с помощью гаечного ключа или гнезда, чтобы убрать его с дороги. Часто зажим батареи будет состоять из трех частей, которые прикреплены, но подвижны независимо друг от друга. Так что, если зажим сначала кажется застрявшим, попробуйте подвигать боковые ответвления зажима вверх и вниз, чтобы вынуть их из батарейного отсека внизу. Как только они освободятся, весь зажим быстро оторвется.

5. СНИМИТЕ РАЗРЯЖЕННУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

Установите старую аккумуляторную батарею на ровное сухое место, прежде чем поднимать ее из автомобиля. Извлеките разряженную батарею и подготовьте место для новой батареи. Как вы готовите пространство?

6. УДАЛИТЕ ЛЮБУЮ КОРРОЗИЮ ИЛИ ОСТАТКИ

Очистите лоток, штыри аккумулятора или разъем аккумулятора водным раствором пищевой соды или безопасной автомобильной смазкой, а также чистой тканью или проволочной щеткой. Если на оборудовании и поддоне слишком много коррозии и отложений, вам может потребоваться использовать раствор для очистки батареи.

7. УСТАНОВИТЕ НОВУЮ БАТАРЕЮ

Установите новую батарею на пустое место и убедитесь, что она надежно закреплена в лотке. Прикрепите зажим — опять же, независимо перемещая боковые рычаги на место — и затяните его, чтобы батарея не двигалась и не толкалась в своем новом месте.

8. ПРИКРЕПИТЕ ПЛЮС

Вставьте только что очищенный плюсовой кабель в положительный штырь батареи и затяните крепеж так, чтобы он не двигался.

9. ПРИКРЕПИТЕ ОТРИЦАТЕЛЬНЫЙ

Повторите процесс присоединения положительного кабеля к отрицательному кабелю, чтобы снова прикрепить его. Убедитесь, что соединения чистые, а окончательное крепление вообще не двигается.

10. ДВОЙНАЯ ПРОВЕРКА ВСЕХ СОЕДИНЕНИЙ

Вы хотите убедиться, что клеммы плотно прилегают к стойкам для хорошего соединения. Если вы вообще можете шевелить кабели, затяните их сильнее. Ослабленные кабели аккумуляторной батареи могут привести к проблемам с запуском автомобиля, низкому напряжению или мерцанию фар.

11. БЕЗОПАСНАЯ УТИЛИЗАЦИЯ АККУМУЛЯТОРОВ

Наконец, поскольку автомобильные аккумуляторы очень кислотные, их нельзя просто выбрасывать. Вместо этого вам нужно будет правильно утилизировать аккумулятор. Большинство автомагазинов (в том числе розничные магазины Bridgestone, такие как Firestone Complete Auto Care, Tyres Plus и Wheel Works), магазины запчастей и многие автосалоны предлагают бесплатную утилизацию аккумуляторов. Просто сначала позвоните им, чтобы проверить.

Что такое система управления батареями (BMS)? — Как это работает

• Как работают системы управления батареями?

• Типы систем управления батареями

• Важность систем управления батареями

• Преимущества систем управления батареями

• Системы управления батареями и Synopsys

Надзор, который обеспечивает BMS, обычно включает:

• Мониторинг батареи
• Обеспечение защиты аккумулятора
• Оценка рабочего состояния батареи
• Непрерывная оптимизация производительности батареи
• Отправка отчетов о рабочем состоянии на внешние устройства

Здесь термин «батарея» подразумевает всю упаковку; тем не менее, функции контроля и управления специально применяются к отдельным элементам или группам элементов, называемым модулями, в общей сборке аккумуляторной батареи. Литий-ионные перезаряжаемые элементы имеют самую высокую плотность энергии и являются стандартным выбором для батарей для многих потребительских товаров, от ноутбуков до электромобилей. Несмотря на то, что они превосходно работают, они могут быть довольно неумолимыми, если работают за пределами, как правило, узкой безопасной рабочей зоны (SOA), с последствиями, варьирующимися от снижения производительности батареи до откровенно опасных последствий. BMS, безусловно, имеет сложное описание работы, а ее общая сложность и охват контроля могут охватывать многие дисциплины, такие как электрические, цифровые, контрольные, тепловые и гидравлические.

Как работают системы управления батареями?

Типы систем управления батареями

Важность систем управления батареями

Функциональная безопасность имеет первостепенное значение для BMS. Во время операций зарядки и разрядки очень важно не допустить, чтобы напряжение, ток и температура любой ячейки или модуля, находящихся под диспетчерским контролем, превышали определенные пределы SOA. Если ограничения превышаются в течение длительного времени, это может привести не только к повреждению потенциально дорогостоящего аккумуляторного блока, но и к опасным условиям теплового разгона. Кроме того, для защиты литий-ионных элементов и функциональной безопасности также строго контролируются нижние пороговые значения напряжения. Если литий-ионная батарея останется в этом низковольтном состоянии, медные дендриты могут в конечном итоге вырасти на аноде, что может привести к увеличению скорости саморазряда и вызвать возможные проблемы с безопасностью. Высокая плотность энергии систем с литий-ионным питанием достигается ценой, которая оставляет мало места для ошибок при управлении батареями. Благодаря BMS и литий-ионным усовершенствованиям, это один из самых успешных и безопасных химических элементов аккумуляторов, доступных на сегодняшний день.

Производительность аккумуляторной батареи — следующая по важности характеристика BMS, и она включает управление электрическими и тепловыми параметрами. Чтобы электрически оптимизировать общую емкость батареи, все элементы в блоке должны быть сбалансированы, что означает, что SOC соседних элементов в сборке примерно эквивалентны. Это исключительно важно, поскольку позволяет не только реализовать оптимальную емкость батареи, но и помогает предотвратить общую деградацию и уменьшает потенциальные точки перегрева из-за перезарядки слабых элементов. Литий-ионные батареи следует избегать разряда ниже нижнего предела напряжения, так как это может привести к эффекту памяти и значительной потере емкости. Электрохимические процессы очень чувствительны к температуре, и аккумуляторы не являются исключением. Когда температура окружающей среды падает, емкость и доступная энергия батареи значительно снижаются. Следовательно, BMS может задействовать внешний встроенный нагреватель, который находится, скажем, в системе жидкостного охлаждения аккумуляторной батареи электромобиля, или включать резидентные пластины нагревателя, которые установлены под модулями батареи, встроенной в вертолет или другое устройство. самолет. Кроме того, поскольку зарядка холодных литий-ионных элементов отрицательно сказывается на сроке службы батареи, важно сначала достаточно поднять температуру батареи. Большинство литий-ионных элементов нельзя быстро зарядить, если они ниже 5°C, и вообще не следует заряжать, если они ниже 0°C. Для оптимальной производительности при типичном рабочем использовании система управления температурным режимом BMS часто обеспечивает работу батареи в узком диапазоне рабочих температур Златовласки (например, 30–35 °C). Это гарантирует производительность, продлевает срок службы и способствует созданию здоровой и надежной аккумуляторной батареи.

Преимущества систем управления батареями

Вся система накопления энергии на батареях, которую часто называют BESS, может состоять из десятков, сотен или даже тысяч литий-ионных элементов, стратегически упакованных вместе, в зависимости от применения. Эти системы могут иметь номинальное напряжение менее 100 В, но могут достигать 800 В с током питания до 300 А и более. Любое неправильное обращение с высоковольтным блоком может привести к опасной для жизни катастрофе. Следовательно, поэтому BMS абсолютно необходимы для обеспечения безопасной работы. Преимущества BMS можно резюмировать следующим образом.

• Функциональная безопасность.  Несомненно, для крупногабаритных литий-ионных аккумуляторов это особенно разумно и важно. Но известно, что даже меньшие форматы, используемые, скажем, в ноутбуках, загораются и наносят огромный ущерб. Личная безопасность пользователей продуктов, включающих системы с литий-ионным питанием, оставляет мало места для ошибок при управлении батареями.
• Срок службы и надежность.  Управление защитой аккумуляторной батареи, электрической и тепловой, гарантирует, что все элементы используются в соответствии с заявленными требованиями SOA. Этот деликатный контроль обеспечивает защиту элементов от агрессивного использования и быстрых циклов зарядки и разрядки и неизбежно приводит к стабильной системе, которая потенциально обеспечит многолетнюю надежную работу.
• Производительность и диапазон.  Управление емкостью аккумуляторной батареи BMS, при котором балансировка между ячейками используется для выравнивания SOC соседних ячеек в сборке батареи, позволяет реализовать оптимальную емкость батареи. Без этой функции BMS для учета изменений саморазряда, циклов зарядки/разрядки, температурных эффектов и общего старения аккумуляторная батарея может в конечном итоге стать бесполезной.
• Диагностика, сбор данных и внешняя связь. Задачи наблюдения включают в себя непрерывный мониторинг всех элементов батареи, при этом регистрация данных может использоваться сама по себе для диагностики, но часто предназначена для задачи вычисления для оценки SOC всех элементов в сборке. Эта информация используется для алгоритмов балансировки, но в совокупности может передаваться на внешние устройства и дисплеи для отображения доступной энергии резидента, оценки ожидаемого диапазона или диапазона/срока службы на основе текущего использования и предоставления информации о состоянии аккумуляторной батареи.
