Содержание:

  • 1 Места нанесения обозначений
  • 2 Способы маркировки
  • 3 Изображение на электрических схемах

Правильное и качественное соединения корпусов электроприборов с заземляющим контуром (или устройством, ЗУ) играет важную роль в аспекте безопасности использования электрического оборудования. Для того чтобы знать, соединен ли прибор с «землей», на него наносят специальный значок.

Места нанесения обозначений

К основным задачам символа заземления относят информационную функцию. Размеры маркировки пропорциональны размеру оборудования.

Знак заземления можно часто увидеть на электронике и бытовых приборах, обычно его наносят на корпус, но в первую очередь им маркируют места соединения прибора с ЗУ, т. е. в точках, где защитные проводники соединяются с заземляющими шинами, возле места подключения заземляющего проводника, на клеммах и рядом с ними и пр.

Способы маркировки

Есть несколько способов нанесения подобной символики:

  1. штамповка,
  2. литье в металле,
  3. ударный метод,
  4. прессовка в пластмассе.

В этом случае маркировка будет выпуклой или вдавленной.

Но не все элементы и приборы возможно промаркировать таким образом. Однако нормативные документы не запрещают наносить специальные символы другими способами, например аппликацией, краской и пр. Поэтому довольно распространенным стало нанесение обозначения с помощью наклейки с нужным символом. При этом основное внимание нужно уделить размеру знака – он должен строго соответствовать нормативам, которые прописаны в ПУЭ и ГОСТ 21130-75.

Следует заметить, что символ, изготовленный методом литья или прессования, по размерам должен отличаться от символов, произведенных ударным способом. Независимо от диаметра окружности знака, линия вокруг него окрашивается в цвет, контрастирующий с цветом прибора, — обычно черный или желтый.

Изображение на электрических схемах

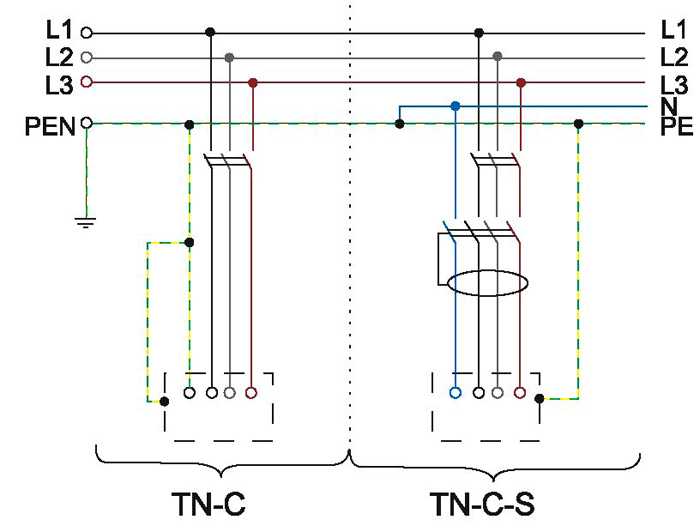

На чертежах электрических схем также необходимо указывать заземляющие элементы. Это устанавливает ГОСТ 2.721-74, а также Единая система конструкторской документации.
Если на корпусе символ должен быть единым и может отличаться только размерами, то для схем предусмотрено несколько видов обозначений.

  1. Общее обозначение соединения цепи с «землей». Часто используется в радиоэлектронных и электрических схемах как рабочее или измерительное заземление.
  2. Бесшумное. Вид редкий, но требуется для маркировки устройства с собственным заземлителем среди множества устройств подключенных к общим ЗУ.
  3. Защитное. Это самый распространенное обозначение, аналогичное тому, что наносится на корпуса оборудования. Таким знаком заземления отмечаются соединения токоведущих частей с «землей».
  4. Соединение токоведущей части с прибором. Полноценным заземляющим эффектом не обладает.

Знаки заземления играют важную информационную роль, и для того чтобы обозначить наличие и место заземления на оборудовании, необходимо использовать их в соответствии с размерами, определенными государственными нормативами.
