Заземление в частном доме своими руками схема. Как сделать заземление в частном доме 220В своими руками: пошаговая инструкция

alexxlabСхем
Как правильно выполнить заземление в частном доме с напряжением 220В. Какие материалы и инструменты потребуются. Пошаговая инструкция по монтажу заземляющего контура своими руками. Какие ошибки нельзя допускать при устройстве заземления.

Содержание

Зачем нужно заземление в частном доме

Заземление в частном доме с напряжением 220В необходимо по нескольким причинам:

  • Защита людей от поражения электрическим током при повреждении изоляции электроприборов
  • Отвод в землю статического электричества
  • Защита электроники от помех и перенапряжений
  • Молниезащита здания
  • Обеспечение нормальной работы некоторых бытовых приборов

Поэтому правильно выполненное заземление — это не просто рекомендация, а обязательное требование для безопасной эксплуатации электрооборудования в частном доме.

Виды заземления для частного дома

Существует два основных вида заземления для частного дома:

1. Защитное заземление

Предназначено для защиты людей от поражения электрическим током. Металлические корпуса электроприборов соединяются с землей через заземляющий контур. При пробое изоляции ток уходит в землю, а не через тело человека.


2. Рабочее заземление

Обеспечивает нормальную работу электрооборудования и защиту от помех. Применяется для заземления нейтрали трансформаторов, генераторов и т.д.

В частном доме обычно используется защитное заземление. Оно проще в исполнении и эффективно защищает от поражения током.

Схемы заземления для частного дома 220В

Для организации заземления в частном доме с напряжением 220В применяются две основные схемы:

1. Линейная схема

Заземлители располагаются в одну линию и соединяются горизонтальной полосой. Простая в исполнении, но менее надежная.

2. Контурная схема

Заземлители образуют замкнутый контур (обычно треугольник). Более эффективная и надежная схема.

Для большинства частных домов оптимальным вариантом является треугольный контур заземления.

Необходимые материалы и инструменты

Для монтажа заземления в частном доме своими руками потребуются:

Материалы:

  • Уголок стальной 50х50х5 мм — 3 шт по 3 м
  • Полоса стальная 40х4 мм — 6 м
  • Провод ПВ3 1х16 мм² — 10 м
  • Болты, гайки, шайбы М10
  • Сварочные электроды

Инструменты:

  • Лопата штыковая
  • Лом
  • Кувалда
  • Сварочный аппарат
  • Угловая шлифмашина
  • Измеритель сопротивления заземления

Пошаговая инструкция по монтажу заземления

Устройство заземления в частном доме своими руками выполняется в следующей последовательности:


  1. Выбрать место для заземляющего контура на расстоянии не менее 1 м от фундамента
  2. Разметить треугольник со сторонами 2-2,5 м
  3. Выкопать траншею глубиной 0,7 м по периметру треугольника
  4. Забить в углах треугольника стальные уголки на глубину 2,5-3 м
  5. Приварить к верхушкам уголков горизонтальную стальную полосу
  6. Приварить к контуру отводящий проводник до дома
  7. Обработать места сварки антикоррозийным составом
  8. Засыпать траншею и утрамбовать грунт
  9. Завести отводящий проводник в дом и подключить к главной заземляющей шине
  10. Измерить сопротивление заземляющего устройства — оно должно быть не более 4 Ом

Типичные ошибки при монтаже заземления

При самостоятельном устройстве заземления в частном доме необходимо избегать следующих ошибок:

  • Недостаточная глубина заземлителей (менее 2,5 м)
  • Использование ненадежных соединений вместо сварки
  • Отсутствие антикоррозийной обработки
  • Неправильный выбор места для контура (близко к фундаменту)
  • Применение черного металла вместо оцинкованного
  • Недостаточное сечение заземляющих проводников

Соблюдение правил монтажа позволит создать эффективную и долговечную систему заземления в частном доме.


Проверка работоспособности заземления

После монтажа необходимо проверить эффективность заземления. Для этого нужно:

  1. Измерить сопротивление заземляющего устройства специальным прибором — оно должно быть не более 4 Ом
  2. Проверить целостность цепи между заземлителями и главной заземляющей шиной в доме
  3. Убедиться в надежности всех контактных соединений

При обнаружении неисправностей необходимо устранить их и повторить проверку. Только после этого система заземления может считаться работоспособной.

Основные требования нормативных документов

При устройстве заземления в частном доме необходимо соблюдать требования следующих нормативных документов:

  • ПУЭ 7-е издание
  • ГОСТ Р 50571.5.54-2013
  • СП 256.1325800.2016

Основные требования:

  • Сопротивление заземляющего устройства не более 4 Ом
  • Применение вертикальных заземлителей длиной не менее 2,5 м
  • Расстояние между заземлителями не менее их длины
  • Глубина заложения горизонтальных заземлителей 0,5-0,7 м
  • Применение сварных соединений

Соблюдение нормативных требований обеспечит надежность и безопасность системы заземления.


Заключение

Устройство заземления в частном доме с напряжением 220В своими руками вполне возможно при соблюдении определенных правил. Главное — ответственно подойти к выбору материалов, тщательно выполнить монтаж и провести проверку работоспособности системы. При возникновении сложностей лучше обратиться к специалистам. Правильно выполненное заземление обеспечит безопасную эксплуатацию электрооборудования в вашем доме на долгие годы.


схемы и размеры контуров, последовательность

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

  • для сети напряжением 380В — не более 2 Ом;
  • для сети напряжением 220В — не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла.

Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

  1. Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
  2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
  3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм2. Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

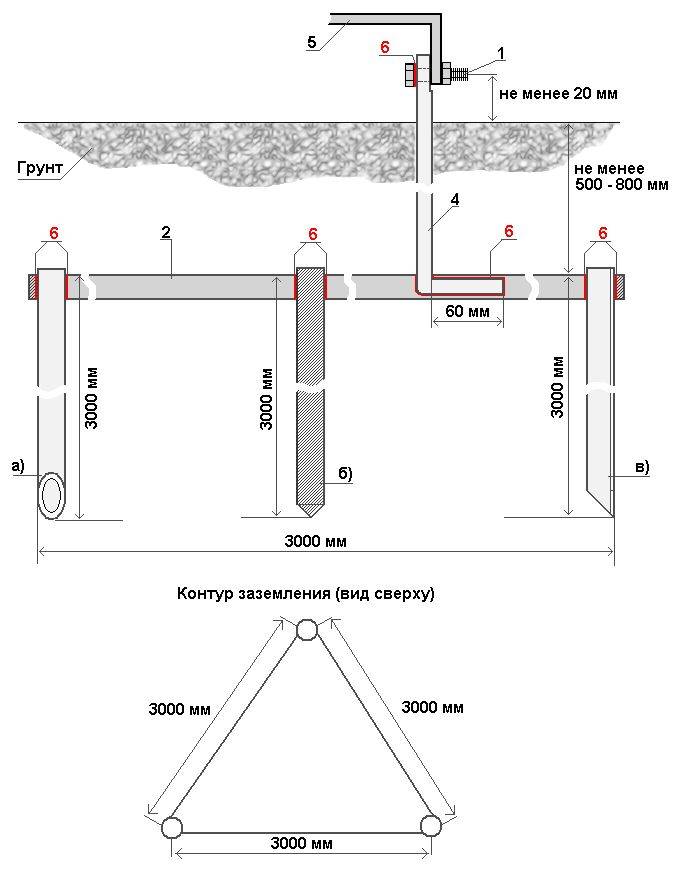

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

  1. Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
  2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

  1. Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
  2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
  3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
  4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
  5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
  6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
  7. Делаем проверку работоспособности контура заземления.
  8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
  3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих проводов со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
  5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

  1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления


На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления


В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Заземление в частном доме своими руками 220в: виды и технология монтажа

В целях безопасности в частном доме нужно обязательно сделать заземление. Это поможет избежать ударов электрическим током жильцов, в случае повреждения целостности изоляции или пробоя бытового прибора на корпус. Из статьи вы узнаете, как сделать заземление в частном доме своими руками 220в, какие правила монтажа должны быть соблюдены.

Технический прогресс обеспечил человечество всем необходимым для комфортной жизни. Это касается бытовой техники: телевизоры, электрические плиты, утюги и чайники, стиральные машины и компьютеры. Поэтому заземление в частном жилье крайне важно выполнить своевременно.

Какие виды заземления существуют для частного дома?

Профессиональные электрики делят его на два вида: рабочее и защитное. Поэтому простому человеку, который мало знаком с электричеством, будет полезно это знать. Тем более, если он своими руками решил заниматься монтажом электропроводки в доме.

1. Рабочее. Данный тип используется для предотвращения резких скачков напряжения в электрических приборах. Подобные всплески возникают когда имеются серьезные нарушения изоляции трансформаторных обмоток.

При попадании молнии в дом, домашнее электрооборудование продолжит работу, потому что весь заряд отойдет на землю.

2. Защитное заземление. Электрическое оборудование, которое находится под напряжением, целенаправленно соединяется с землей. Этот способ является самым распространенным и эффективным с точки зрения защиты.

Вам нужно решить самостоятельно, какой вариант лучше использовать. Хотя каждый можно реализовать в частном доме.

Заземление в частном доме с напряжением 220в: схема прокладки шин и кабелей своими руками

Необходимо выбрать одну из двух схем, поскольку заземление в частном доме своими руками 220в однотипно реализовать не получится. Отличаются они конструкцией сборки.

1. Линейное. Оно состоит из трёх длинных штырей, которые соединены между собой проводом из меди и погружены в землю. Снаружи оставляют длинный кусок, который выводится на поверхность.

Этот способ считается не самым безопасным, поскольку при поломке первой перемычки может отказать вся система.

2. Треугольный замкнутый контур. Как правило, такая система реализуется в треугольной форме. Пользуется большей популярностью. При нарушении работы одной составляющей, система продолжит эффективно функционировать.

На заметку: Если у вас большой участок, то замкнутый контур заземления для вас оптимальный вариант. Замкнутые системы бывают квадратными, в виде эллипса или прямоугольные.

Материалы и подготовка к организации заземления

В любом строительном мероприятии королем является инструмент и материал. Поэтому следует заранее всё закупить.

Для работы вам понадобится:

  • Гаечные ключи;
  • Перфоратор;
  • Штыковые лопаты;
  • Кувалда 10-12 кг;
  • Сварочный аппарат;
  • Машина углошлифовальная.

Из материалов для устройства заземления нужны:

  • Медный провод с сечением не меньше 6 мм2;
  • Болт с шайбами, гайками М10;
  • Стальная труба или уголок металлический.
  • Шина металлическая с шириной 40 мм, а толщиной 4 мм.

Технология монтажа заземления в частном жилье

Каждая сторона треугольника недолжна превышать более 1,2 м, иначе эффективность контакта с грунтом существенно снизится.

1. На участке подбирают место для заземляющего контура. Площадка должна быть отдаленна от зоны постоянного нахождения людей. Например территория возле забора или участок вблизи фундамента.

2. Следующим шагом нужно вырыть траншею своими руками треугольной формы. К ней присоединяется прямая траншея идущая к стене частного дома. Глубина, как правило, не больше 0,7 м.

3. Нужно взять электроды, приготовленные для создания контура, и заострить один из концов. Затем, при помощи кувалды руками забить каждый на глубину 2 метра по углам траншеи. На поверхности оставляют только 5 см для сварки с шиной.

4. Места сварки защищают гидроизоляционным слоем, используя битумную мастику или краску. 5. Далее выбирают любую вершину треугольника, и руками, при помощи сварки приваривают к ней шину, которая направляется к фундаменту строения.

У цоколя её соединяют с медным проводом, используя винты, гайки и шайбы. Провод для соединения выходит из щитовой дома, обычно он желто-зеленого цвета с изоляцией.

На заключительном этапе всю конструкцию присыпают грунтом и уплотняет его. В грунте не должно содержаться щебня, битого кирпича и других подобных примесей.

Важно: Шина заземляющего контура должна иметь компенсационный изгиб, который сможет предотвратить разрыв металла при подвижке грунта.

Как избежать нарушений при монтаже?

Организовать заземление в частном доме, который запитан напряжением 220в не сложно. Главное правильно выполнить своими руками установку, при этом не нарушая существующих нормативов.

Основные требования:

  • Запрещается заземление электрических приборов на отопление, газ, водопровод и т. д;
  • Недопустимо последовательное соединение;
  • Нельзя осуществлять соединение проводов снаружи;
  • Запрещено присоединять площадке покрытой краской или оксидной плёнкой.

Важно: Следует понимать, что создание заземления своими руками в частном доме (380в и 220в) на воздушном вводе, должно обладать дополнительным соединением нулевого проводника к контуру.

Существует ещё штыревое заземление, но схему нужно разбирать в отдельном порядке, чтобы не упустить важные моменты. Мы обязательно о нём поговорим в следующих статьях.

Заземление в частном доме своими руками 220в

В многоэтажных домах современной застройки предусмотрено наличие защитного заземления, а электроприборы в большинстве случаев оснащаются специальной розеткой с заземляющим контактом.

Самостоятельно организовать заземление многоэтажного дома, в котором изначально не предусматривалось наличие заземления (постройки советского периода), практически невозможно. В случае необходимости,, лучше обратиться в соответствующие организации.

Однако, владельцы частных домов, коттеджей и прочих аналогичных объектов могут решить эту проблему и самостоятельно. Организация защитного заземления отдельно стоящего дома не требует специальных знаний и больших финансовых затрат.

Для людей, проживающих в частном секторе, защита от поражения электрическим током особенно актуальна. Это связано с тем, что электричество подается в такой дом чаще всего по воздушной линии.

Эксплуатация воздушных линий электропередач (ЛЭП) характеризуется достаточно большим количеством аварий, связанных с повреждением проводов при сильном ветре.

Кроме того, воздушные линии могут быть повреждены ветками близко расположенных деревьев и т. д. При таких повреждениях ЛЭП, защита от поражения электрическим током, которой оснащены электроприборы или домашняя электросеть, не срабатывает.

Поэтому, единственным вариантом, позволяющим обезопасить жильцов от поражения электрическим током, является устройство индивидуального заземления своего дома.

Заземление дома своими руками

Необходимые материалы:

  1. Стальной уголок 50*50*5 мм – для вертикальных заземлителей.
  2. Полоса стальная 40*4 мм – для шин металлосвязи.
  3. Стальной пруток сечением не менее 8 кв. мм – для заземляющих проводников.

ВАЖНО: использовать каленую арматуру для изготовления деталей заземления категорически запрещается.

Инструкция:

  1. Выполнить разметку контура заземления. Она выполняется в виде равностороннего треугольника на расстоянии не более 1 м от фундамента дома.
  2. Выполнив разметку, выкапывают траншею по периметру размеченного треугольника. В траншею будут укладывать шины металлосвязи. Глубина траншеи должна быть не меньше 1 м и шириной 0,5 – 0,7 м.

Выполнив эти работы, начинают монтаж.

Для этого:

  1. В вершинах треугольника, с помощью кувалды забивают вертикальные заземлители. Глубина забивания – не менее 2 м. Если грунт плотный, то можно выкопать (пробурить) ямки глубиной не больше 1,5 м, а затем уже вбивать уголки. Совет: уголок на конце рекомендуется заострить. Так он легче будет входить в землю.
  2. Уложить горизонтальные металлосвязи в траншею и с помощью сварки соединить между собой все составляющие контура. ВАЖНО: использовать для соединения всех деталей контура болтовые соединения запрещается.
  3. Далее, соединяем контур с вводным электрощитом (ВЩ). Осуществляется это также с помощью сварки. Стальной проводник привариваем к заземлителю и прокладываем его по траншее к ВЩ. На его противоположном конце привариваем болт с резьбой М8 и присоединяем его к щиту. Места сварки необходимо обработать каким-либо антикоррозионным составом. ВАЖНО: защита от коррозии с помощью полного окрашивания деталей запрещается.
  4. Убедившись в надлежащем качестве сварки, засыпают траншею землей.

Проверка работоспособности осуществляется с помощью измерения:

  1. Сопротивления растекания тока в почве.
  2. Сопротивления металлосвязи.

Приборы для таких измерений (электронный измеритель заземлений или электроиндукционный ручной мегомметр) достаточно дорогие и приобретать их для одноразовых измерений нет необходимости. Лучше пригласить специалистов, которые имеют такие приборы и умеют ими пользоваться.

Заземление работоспособно в том случае, если измеренные параметры соответствуют следующим значениям:

  1. Сопротивление металлосвязи – не более 0,1 Ом.
  2. Сопротивление растекания тока – не более 4,0 Ом.

Требования техники безопасности

При выполнении работ, необходимо обеспечить выполнение следующих требований:

  1. Все работы должны выполняться только в светлое время суток.
  2. Персонал должен быть обеспечен спецодеждой и всеми защитными средствами, которые необходимы при выполнении земляных, сварочных, электромонтажных и измерительных работ.

Типы

Существует несколько вариантов заземления, каждый из которых выполняет строго определенные функции:

Рабочее

Обеспечивает функционирование электроприборов и выполняется путем соединения отдельных точек его электрической схемы с заземлителем напрямую.

Этот вид чаще всего используется в промышленности, однако и в быту рекомендуется отдельно заземлять:

  1. Стиральную и посудомоечную машины.
  2. Варочную поверхность и электродуховку.
  3. Микроволновую печь.

Для этого, приборы оснащаются специальной винтовой клеммой, расположенной на их задней стенке.

Защитное

Служит для устранения возможности поражения электрическим током при прикосновении к нетоковедущим металлическим частям, оказавшимся по каким-либо причинам под напряжением.

Молниезащиты

Служит для отвода токов молнии в землю. Обеспечивается путем преднамеренного соединения молниеприемников и разрядников с землей.

Контур заземления и его части

В общем случае, контур состоит из нескольких составляющих:

  1. Заземлитель – представляет собой металлический уголок (труба) длиной не менее 2,5 м.
  2. Металлосвязь – конструкция из металла, соединяющая сваркой выступающие части заземлителей и введенная в дом как заземляющая шина.

Заземлители, связанные между собой с помощью металлосвязи и создают контур заземления. Он должен быть выполнен с учетом определенных требований.

Требования к элементам контура:

  1. Электроприборы соединяются с шиной заземления при помощи специальных проводников. Они изготавливаются из металлического прутка, имеющего сечение не менее 8 кв. мм. (допускается использование многожильного гибкого изолированного провода).
  2. Заземляющие проводники соединяются с шиной заземления. Для этого, на каждой шине имеются контактные площадки с резьбовыми отверстиями М4. Контактные площадки должны быть очищены от ржавчины. Окрашивание шины не допускается.
  3. Заземляющий проводник является элементом металлосвязи, поэтому, электрическое сопротивление контура измеряют от клеммы заземления электроприбора до самого удаленного от нее элемента контура. Измеренная величина не должна превышать 0,1 Ом.
  4. Количество заземлителей определяется расчетным путем и определяется величиной периметра здания. Оптимальное расстояние между ними составляет 1,2 м.

Молниезащита

Согласно требованиям нормативных документов, здание, оборудованное контуром заземления обязано иметь молниеотвод.

Самый простой молниеотвод представляет собой два заостренных металлических штыря, которые выступают над гребнем крыши на 1,2-1,5 м. С заземляющим контуром их соединяют стальной проволокой диаметром не менее 6 мм или шиной сечением 45 кв. мм (ширина не должна превышать 60 мм).

Соединение составных частей молниеотвода между собой осуществляется исключительно сваркой.

Схемы

Особенности конструкции дома и характеристики грунта определяют схему контура заземления.

Наиболее распространены:

  1. Линейный контур с двумя группами заземлителей, используется, когда:
    • Ввод электрокабеля осуществляется через вводный щит.
    • Наличие хотя бы одного вида коммуникаций (вода и пр.).
    • Долговременная мощность электроприборов составляет от 1 до 3 кВт.
  2. Полный контур – применяется, когда:
    • Площадь помещений превышает 100 кв. м.
    • Долговременная мощность электроприборов превышает 3 кВт.
    • Имеется дизель-генератор резервного питания или стационарная электроустановка с клеммой заземления.

Полный контур представляет собой равносторонний треугольник, в вершинах которого устанавливают вертикальные заземлители.

Возможные ошибки и советы

Выполняя работы своими руками, чаще всего допускают следующие ошибки:

  1. Выполнение монтажных работ без измерения сопротивления заземляющего устройства.
  2. Несоответствие требованиям нормативной документации.
  3. Эксплуатация заземляющего устройства без устройства защитного отключения (УЗО).
  4. Неправильное подключение заземлительных проводников к щиту ВЩ или вводно-распределительного устройства (ВРУ).

Рекомендации:

  1. Если заземлители изготавливаются из трубы, то рекомендуется внизу насверлить 10-15 отверстий диаметром 5 – 8 мм. В сухую, жаркую погоду, в трубу можно залить раствор соли, что обеспечит стабильные параметры заземляющего устройства.
  2. Не рекомендуется заземлять электроустановки последовательно, друг через друга.
  3. На одну контактную площадку необходимо подключать только один заземлительный проводник.

Статья была полезна?

0,00 (оценок: 0)

устройство контура заземления, выбор схемы и порядок проведения монтажных работ


Собираетесь организовать заземление в частном доме своими руками 220В или еще сомневаетесь в необходимости подобного мероприятия? Согласитесь, что стать жертвой поражения электрическим током не хочется никому. А именно это произойдет, если проигнорировать элементарные правила безопасности.

Заземление необходимо в любом жилом доме: построенном для постоянного проживания или служащим укрытием от дождя во время посещения дачи. Этому даже посвящена отдельная часть ПУЭ. В главе 1.7 говорится о том, что все электросети и любое электрическое оборудование должно заземляться в обязательном порядке.

Однако выполнять свою функцию система заземления будет только в том случае, если ее схема корректна, а все узлы смонтированы с учетом правил. В этой статье мы рассмотрели основные схемы, составили списки требований, привели поэтапный алгоритм действий при проведении монтажных работ.

Содержание статьи:

Для чего нужно заземление?

Заземление – это соединение электрического оборудования, установки или точки сети с заземляющим устройством, находящимся за пределами жилого строения.

Правильно организованное соединение переводит весь потенциал токов утечки в землю, является надежной мерой защиты человека от повреждения электрическим разрядом

Целями, помимо обеспечения безопасности человека, являются: продление работы бытовой техники; обеспечение стабильного функционирования электроустановок; защита от перенапряжений.

Также заземление ослабляет воздействие внешних электромагнитных излучений, устраняет помехи в сети.

Внутренняя и внешняя части системы

Система заземления состоит из двух частей: внутренней и внешней. Внутренняя часть состоит из расположенной в щите учета шины PEN и провода, соединяющего щит с внешней частью системы.

Для частного дома разработано два вида схем: TT, TN-C-S. Первая больше подходит для ветхих сетей, вторая активно применяется в новом жилье

Внешняя часть представляет собой . Он состоит из заглубленных в почву электродов, приваренной к ним металлосвязи и полосы, соединяющей контур с исходящим из щита проводом.

Основные правила и требования

Правила и требования, которые необходимо учитывать при организации заземления в жилом строении, касаются материалов и размеров отдельных элементов системы, значений сопротивления контура заземления.

Контуром заземления называется металлическая конструкция с малым электрическим сопротивлением, способная обеспечить моментальный отвод электрического тока в землю

Также существуют стандарты, касающиеся размещения контура заземления относительно поверхности земли и фундамента жилого строения.

Геометрические параметры металлических элементов

Выбор типоразмеров металлических заготовок для изготовления заземляющего устройства основан на необходимости достижения нужного уровня сопротивления.

Соединить металлические детали заземляющего устройства можно при помощи электрической или газовой сварки. Обычно это делается после забивания электродов

Они могут быть разными, но существуют ограничения минимальных величин.

К таким величинам относятся:

  1. Толщина сторон уголков, используемых в качестве штырей. Она не должна быть менее 4 мм.
  2. Толщина стенки трубы, стартующая от 3,5 мм.
  3. Сечение соединительной полосы, располагающейся между штырями.

Минимальное значение последнего параметра не может быть менее 48 кв. мм. Только в этом случае полоса будет выполнять свою функцию.

Нормы сопротивления контура заземления

Соблюдение норм, предъявляемых к уровню , выступает основным условием эффективности всей системы.

Если в жилом строении размещен газовый котел, то сопротивление контура не должно превышать 10 Ом. При его отсутствии допускаются значения до 30 Ом

Здесь работает следующее правило: чем ниже уровень сопротивления заземляющего устройства, тем выше эффективность системы, тем более безопасным является пребывание в доме, пользование электроприборами.

Стандарты размещения заземляющих конструкций

Оптимальным вариантом размещения конструкций является диапазон 2-4 метра от внешней линии фундамента. При этом минимально возможным расстоянием является 1 метр, максимальным – 10 метров.

Важно проследить, чтобы нижние концы электродов располагались строго ниже уровня промерзания грунта. Иначе в холодное время года система не сможет в полном объеме выполнять свои функции

Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см. Сами заземлители забиваются на глубину 3 метра.

Также стоит обратить внимание на влажность выбранного участка земли: чем более влажная почва в месте размещения, тем лучше. Для этой цели отлично подойдут зоны, запланированные под  или асфальтом. Под ними не пересыхает почва, создается хорошая защита для всей конструкции.

Основные варианты заземляющих контуров

Известно несколько видов контуров заземления: модульно-штыревой, линейный, замкнутый. Замкнутый чаще всего выполняется в форме треугольника.

Вариант №1 – замкнутый контур

В этом случае электроды располагают в вершинах равностороннего треугольника и соединяют между собой металлическими полосами.

Расстояние между электродами не должно быть меньше глубины их погружения и не должно превышать суммы двух глубин. То есть при заглублении на 3 метра сторона треугольника должна составлять 3-6 метров

Форма треугольника выбрана не случайно: она обеспечивает замкнутость контура при минимально возможном количестве электродов. Специалисты допускают и другие формы.

К примеру, прямоугольник или многоугольник. Но они не являются экономичными, так как предполагают использование большего количества материала.

Вариант №2 – линейный вид и его характеристики

Выбирая линейную схему, заглубляемые электроды располагают в одну линию или небольшим полукругом. Обычно эта версия подходит для небольших по площади участков, где нет возможности создать замкнутую геометрическую фигуру.

У линейной схемы есть большой недостаток: при возникновении коррозии или механического повреждения одного из модулей выводятся из строя все следующие за ним участки. В этом случает система лишается способности полностью выполнять отводящую функцию.

Вариант №3 – модульно-штыревой вид контура

Модульно-штыревой контур реализуется при помощи сборной конструкции, позволяющей составлять электрод нужной длины.

Набор состоит из круглых стержней диаметром от 16 до 20-25 мм, длиной от 1200 до 1500 мм. Одни производители выпускают стержни с резьбой на концах, благодаря которой они могут соединяться посредством муфты. Другие отдают предпочтение цапфовому безмуфтовому соединению.

В продаже можно найти комплекты для выполнения модульно-штыревого заземления отечественных и зарубежных производителей с оцинкованными, нержавеющими, омедненными электродами

Для упрощения процесса заглубления в наборе обычно имеются удароприемные головки и острые наконечники. Кроме того, в качестве дополнительной опции он может содержать заземляющий проводник и насадку для перфоратора.

Порядок проведения монтажных работ

Для проведения монтажных работ необходимо приготовить электроды из уголка и металлосвязь в виде стальной полосы.

Если все готово, можно приступать к разметке. Наметить нужно не только будущее место расположения основной конструкции, но и путь, по которому внешний контур будет соединен шиной с внутренней частью системы.

Затем необходимо:

  1. Прорыть по разметке траншею глубиной 50-70 см.
  2. Вбить на заданную глубину электроды.
  3. Соединить вершины штырей металлосвязью при помощи сварки.
  4. Провести шину от внешнего контура к .

Далее проводят проверку эффективности собранной схемы. Поскольку самостоятельный монтаж подразумевает отсутствие специализированного измерительного оборудования, можно использовать простые бытовые способы.

При выполнении любых электромонтажных работ, а также при проведении заключительной проверки необходимо соблюдать правила техники безопасности: пользоваться резиновыми перчатками и обувью, не работать в одиночку

Одним из таких способов является присоединение обычной лампы накаливания мощностью не менее 100 Вт одним концом на заземление, другим на фазу.

Если монтаж выполнен грамотно, то лампа будет гореть так же ярко, как от розетки. Тусклый свет или его полное отсутствие – повод проверить качество сборки.

Распространенные ошибки, советы

При самостоятельном обустройстве заземления исполнители часто совершают ряд типичных ошибок. Среди них:

  • Нанесение краски на электроды с целью предотвращения коррозии. Делать это запрещено, так как покрытие будет препятствовать отходу тока в почву.
  • Соединение электродов с элементами металлосвязи посредством болтов. Допустима только сварка, так как она обеспечивает долговечность и надежность контакта.
  • Бурение отверстий для штырей, исключающее плотное прилегание их к почве, и тем самым снижающее эффективность всей системы.

Для увеличения долговечности системы, сохранения ее рабочих характеристик рекомендуется обрабатывать металлические элементы контура заземления антикоррозийным составом.

Особо тщательно при этом следует пропитывать сварные швы.

Выводы и полезное видео по теме

В видео ниже специалисты демонстрируют весь процесс монтажа заземления:

Распространенные ошибки при монтаже заземляющего контура:

Итак, мы убедились в необходимости заземления в частном доме, рассмотрели наиболее эффективные и практичные схемы, составили список материалов и порядок проведения работ.

Если у вас возникли вопросы или вы готовы поделиться с другими пользователями своими наработками, опытом, советами – используйте нашу форму для общения. В ней вы можете разместить комментарий, фотографию или схему собственной разработки. Также у нас можно получить консультацию специалиста. Пользуйтесь!

Как самому сделать заземление в частном доме

На чтение 8 мин. Просмотров 1.3k.

Если вы живете в частном доме, то вам не обойтись без системы заземления. Вы спросите, для чего она нужна? Ответ довольно прост — назначение системы защитного контура заключается в отводе открытого электрического напряжения в землю для того, чтобы нивелировать опасность для жизни человека.

Иными словами, в случае повреждения или неисправности электропроводки вас не ударит током, так как система заземления вес поток энергии направит в землю. Ну а теперь давайте разберемся, как можно сделать заземление в частном доме.

Устройство заземления своими силами. Устройство контура

Контур заземления состоит из двух важных элементов:

  1. Наружная подсистема;
  2. Внутренняя подсистема.

Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.

Саму работу можно разделить на:

  • Уличную;
  • Внутреннею.

Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.

Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.

Можно ли делать заземление самому?

Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.

Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.

Защитное и рабочее заземления

Специалистами было выведено два вида систем заземления:

  1. Защитное. Необходимо оно для того, чтобы защитить людей от электрического шока при ударе током, а технику, которая находится в выключенном или включённом состоянии от сгорания.
  2. Рабочее. Выполняет ту же функцию, что и защитное заземление, но с большим отличием, оно устанавливается непосредственно в промышленное оборудование.

Части заземления

  1. Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
  2. Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.

Проводники – заземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.

Зачем несколько заземлителей?

Как бы там ни было, к большому сожалению одним заземлителем обойтись нельзя, так как земля сама по себе нелинейный проводник и электричество проводит неравномерно. Её сопротивление полностью зависит от образовывающегося напряжения между двумя заземлителями (расстояние между которыми приблизительно один – два метра).

Как нельзя заземлять

Вышеприведенными законными нормативными документами четко запрещается заземление электрических установок на любые системы подачи воды. К примеру, самодельное заземление, которое вы собрали своими руками из, так сказать подручных приспособлений может повлечь за собой тяжелые последствия для жизни и здоровья человека, если вы его установите водяную трубу. Так, как всем известно, что даже самый маленький кусочек трубки из пластика может в несколько десятков раз увеличить поражающее средство электрического тока.

Также законом запрещено внутреннее заземление наружу и напрямую подключать его к шине без установленной контактной площадки. Закон запрещает и последовательную установку заземления друг через друга, и подключать больше чем один проводник на одну площадку контактов.

О молниеотводах

Любой контур заземления обязательно должен быть оснащенным устройством для отвода молний. Так как металлическая основа заземления в негожий день очень хорошо притягивает к себе удары молний, а если один из ударов напрямую попадет в контур заземления, то вся его система выйдет из строя. На сегодняшний день известно множество случаев, когда загорались целые дачные посёлки из – за прямого удара молнии в заземление. Поэтому чтобы не платить дважды лучше один раз потратиться на хороший молниеотвод.

Самый простой и бюджетный отвод молний можно без особых усилий сделать самостоятельно из заостренных металлических арматур и тонкой проволоки.

Заземление частного дома своими руками

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=3irGXZI4inY&feature»]

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пяти – восьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Заключение

Итак, как уже стало понятно обустройство заземления в частном доме дело серьёзное и ответственное. Очень важно выбрать место для установки, тип заземления и следить за тем, чтобы работа выполнялась аккуратно и согласно всем правилам. Ну а если у вас возникнут какие – либо проблемы во время строительных работ, то обратитесь за помощью к высококвалифицированным профессионалам.



Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

  • — переделать систему TN-C на систему заземления TN-C-S;
  • — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Заземляющие навесы и гаражи — Обмен стеками для ремонта дома

Это трансформатор

время, детка!

Одна из замечательных особенностей мощности переменного тока заключается в том, что мы можем передавать ее как колеблющееся магнитное поле , не создавая проводящей связи между двумя точками. Так работают трансформаторы, и это означает, что их можно не только использовать для повышения или понижения напряжения, но и для создания новой точки соединения нейтрали (отдельно производная система в Code-ese) посередине. электрической системы, поскольку стороны первичной и вторичной трансформатора эффективно изолированы друг от друга.

Учитывая это, а также язык в NEC 250.30, который охватывает отдельно производные системы, мы можем немного изменить порядок в доме, чтобы ситуация в гараже работала. Во-первых, конец существующего кабеля гаражного фидера необходимо вывести на внешнюю стену дома, если это еще не так, и необходимо провести новую 3-проводную цепь от существующей панели дома. туда, где кормушка выходит в дом.

Затем мы творим чудеса. Трансформатор 5 кВА с первичной обмоткой 240/480 В и вторичной обмоткой 120/240 В можно купить примерно за 500 долларов за новый или немного дешевле во многих случаях (см. Craigslist и т. Д.).Существующий в доме выключатель на 30 А необходимо заменить на 2-полюсный выключатель 15 А , а 3-проводную цепь необходимо подключить к панели как цепь только на 240 В (горячая / горячая / заземленная). Трансформатор идет в точке, где 3-проводная цепь от панели встречается с 2-проводным механизмом подачи в гараж — эта точка должна быть снаружи дома, чтобы это работало.

На трансформаторе провода h2 и h3 подключаются к одному входящему току от панели, а провода h4 и h5 подключаются к другому входящему току от панели.Провод заземления в цепи от панели подключается к винту заземления или проводу на корпусе трансформатора, завершая разводку первичной цепи. На вторичной стороне провода X1 и X2 подключаются к черному проводу, идущему в гаражный фидер, а провода X3 и X4 подключаются не только к белому проводу, идущему в гаражный фидер, но и еще к двум двум проводам:

  • Перемычка 6AWG к винту заземления на корпусе трансформатора или заземляющему проводу трансформатора (это требование 250,30 (A) (1) для соединительной перемычки системы на трансформаторе, если к ней подключены заземляющие электроды согласно 250.30 (C), и разрешено NEC 250.30 (A) (1) Исключение 2) в качестве дублирующей перемычки.
  • Другой медный провод 6AWG к паре заземляющих стержней, расположенных на расстоянии 8 футов друг от друга (для защиты вторичной обмотки этого трансформатора от пробоя изоляции, вызванного матерью-природой, подробности см. В NEC 250.30 (C))

(P.S. Это снижает напряжение с 240 В на панели до 120 В на фидере, что является артефактом такой схемы, следовательно, размер выключателя в доме уменьшается.)

Как только это будет сделано, переезжаем в гараж.Другая пара заземляющих стержней разводится на расстоянии 8 футов друг от друга и соединяется с панелью гаража с помощью большего количества медного провода 6AWG, а крепежный винт или лента в панели гаража остается на — по сути, трансформатор делает ее главной панелью повсюду. очередной раз. Таким образом, замыкания на землю, вызванные искусственной энергией, возвращаются во вторичную обмотку трансформатора через соединение на панели гаража, в то время как заземляющие стержни имеют дело с электричеством, генерируемым естественным путем. (Двойное соединение на вторичной обмотке трансформатора не будет пропускать ток, если только сам трансформатор не закорачивает от первичной обмотки ко вторичной, чего не должно происходить.)

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме?

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 144к раз

Установлю подпанель в отдельно стоящем гараже.Субпанель будет на 60 ампер. Гараж находится примерно в 30 футах от главной панели дома, и я, конечно, получу точную длину, прежде чем выбирать правильную проводку. Я буду использовать ПВХ под землей для проводки. Уже есть проводка, идущая под землей от дома до гаража, которая больше не будет использоваться. Когда дело доходит до заземления этой субпанели, следует ли мне провести заземляющий провод от главной панели к новой субпанели или заземлить субпанель на землю?

Чтение этого ответа звучит так, как будто мне пришлось бы заземлить субпанель на основную, в первую очередь потому, что в моей ситуации это новая установка.Все остальные переменные, которые я контролирую.

  • Если это так, я бы проложил 4 провода от главной панели к вспомогательной, 2 провода, 1 нейтраль и 1 заземление правильно?

  • Тогда на субпанели шина заземления и шина нейтрали не будут подключены, а винт заземления вынут из шины заземления?

  • И, наконец, в основном должен использоваться прерыватель GFCI, верно? Я считаю, что это верно для любой субпанели в отдельно стоящем здании, просто хочу быть уверенным.

Создан 22 апр.

MDMoore313MDMoore313

1,9355 золотых знаков2020 серебряных знаков3434 бронзовых знака

3
  • Протяните 4 проводника (2 незаземленных (горячих), 1 заземленный (нейтраль), 1 заземляющий) (250.32 (В) (1)).
  • Заземленная (нейтраль) и шина заземления должны быть разделены на субпанели (250.32 (B) (1)).
  • Нет необходимости в выключателе GFCI на главной панели, если этого не требует местный кодекс.
  • Требуется система заземляющих электродов на второй конструкции (250,32 (A)).

Похожие записи

31.08.2023 0

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

30.08.2023 0

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

29.08.2023 0

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
