Как работает простой радиомикрофон на микросхеме. Какие компоненты нужны для сборки жучка. На каких частотах работают самодельные радиомикрофоны. Как настроить и оптимизировать работу жучка на микросхеме.
Принцип работы простого жучка на микросхеме
Простой жучок на микросхеме представляет собой миниатюрный радиопередатчик, работающий в FM-диапазоне. Его основные компоненты:
- Микрофон для преобразования звука в электрический сигнал
- Усилитель для усиления сигнала с микрофона
- Генератор несущей частоты на микросхеме
- Модулятор для наложения звукового сигнала на несущую частоту
- Антенна для излучения радиосигнала
Как работает такой жучок? Звуковые колебания воздуха улавливаются микрофоном и преобразуются в слабый электрический сигнал. Этот сигнал усиливается транзисторным усилителем и подается на модулятор. Генератор на микросхеме вырабатывает несущую частоту в FM-диапазоне. В модуляторе происходит наложение усиленного звукового сигнала на несущую частоту. Промодулированный радиосигнал излучается антенной в пространство.
Компоненты для сборки простого жучка
Для сборки простого жучка на микросхеме понадобятся следующие компоненты:
- Микросхема К155ЛА3 или аналог
- Транзистор КТ315 или аналогичный
- Электретный микрофон
- Резисторы: 30 кОм, 470 кОм, 6,2 кОм, 820 Ом
- Подстроечный резистор 4,7 кОм
- Конденсаторы: 0,1 мкФ, 100 пФ
- Антенна — отрезок провода 10-20 см
- Источник питания 3-12 В
Большинство компонентов широкодоступны и недороги. Самым критичным элементом является микросхема — от ее параметров зависит стабильность частоты передатчика.
Частотный диапазон работы самодельных радиомикрофонов
Большинство простых жучков на микросхемах работают в FM-диапазоне 88-108 МГц. Это позволяет принимать их сигнал на обычные FM-приемники. Конкретная рабочая частота зависит от параметров компонентов схемы и может меняться в процессе работы.
Типичные частоты работы самодельных жучков:
- 88-100 МГц — нижняя часть FM-диапазона
- 100-108 МГц — верхняя часть FM-диапазона
- До 200 МГц — при использовании специальных микросхем
Важно отметить, что использование самодельных радиопередатчиков может быть незаконным без соответствующего разрешения. Поэтому рекомендуется использовать их только в образовательных целях на небольшой мощности.
Настройка и оптимизация работы жучка
После сборки схемы жучка необходимо провести его настройку для получения стабильной работы. Основные этапы настройки:
- Подбор напряжения питания (обычно 3-9 В)
- Настройка рабочей частоты подстроечным резистором
- Подбор длины антенны для максимальной дальности
- Оптимизация усиления микрофонного тракта
Для настройки потребуется FM-приемник. Медленно вращая подстроечный резистор, нужно добиться появления сигнала в эфире. Затем подобрать оптимальную длину антенны и усиление микрофона для получения максимальной дальности и качества звука.
Преимущества и недостатки жучков на микросхемах
Простые жучки на микросхемах имеют ряд достоинств и недостатков по сравнению с более сложными конструкциями:
Преимущества:
- Простота конструкции и сборки
- Доступность и дешевизна компонентов
- Миниатюрные размеры
- Возможность работы от миниатюрных батарей
Недостатки:
- Нестабильность частоты передачи
- Небольшая дальность действия (до 100-200 м)
- Низкое качество звука
- Отсутствие шифрования передаваемых данных
Несмотря на недостатки, простые жучки на микросхемах остаются популярными среди радиолюбителей благодаря своей доступности и простоте реализации.
Альтернативные схемы простых радиомикрофонов
Помимо классической схемы на микросхеме К155ЛА3, существуют и другие варианты построения простых жучков:
- На микросхеме К174ПС1 — работает на частотах 88-200 МГц

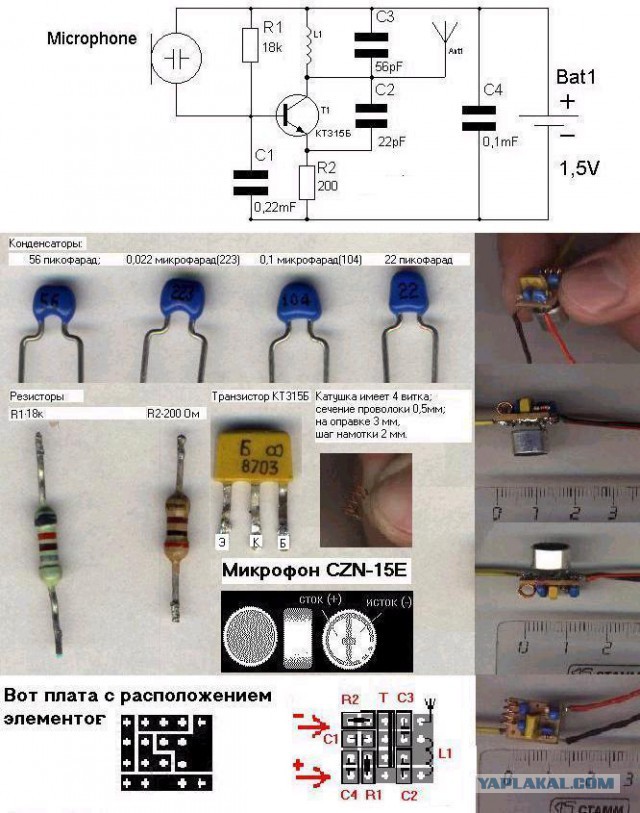

- С LC-генератором на биполярном транзисторе
- С катушкой индуктивности, выполненной печатным способом
- С автоматическим включением при появлении звука
Каждая из этих схем имеет свои особенности и области применения. Выбор конкретной реализации зависит от доступности компонентов и требуемых характеристик устройства.
Правовые аспекты использования радиомикрофонов
При работе с самодельными радиопередающими устройствами важно учитывать правовые аспекты их использования:
- Для легального использования радиопередатчиков требуется специальное разрешение
- Несанкционированное прослушивание может быть незаконным
- Существуют ограничения на мощность излучения в определенных диапазонах частот
Поэтому рекомендуется использовать самодельные жучки исключительно в образовательных и экспериментальных целях, не нарушая законодательство и права других людей на неприкосновенность частной жизни.
Перспективы развития миниатюрных радиопередатчиков
Хотя простые жучки на микросхемах уже морально устарели, разработка миниатюрных радиопередающих устройств продолжает активно развиваться. Современные направления развития включают:
- Создание микро- и наноразмерных летающих радиопередатчиков
- Разработку самоуничтожающихся электронных устройств
- Интеграцию передатчиков с различными датчиками
- Использование энергии окружающей среды для питания
Эти технологии находят применение в мониторинге окружающей среды, медицине, системах безопасности и других областях. При этом важно соблюдать этические нормы и законодательство при их разработке и использовании.
Жучок на микросхеме К155 | NiceTV
Главная › Радио, приемники, литература и т.д. ›
Жучок на микросхеме К155ЛА3
Характеристики жука:
1) Напряжение питания от 5 до 12В. Работает от 3 батареек для лазерной указки или часов.
2) Рабочая частота -100МГц в FM диапазоне при новых батарейках, но при разрядке частота может падать до 88МГц. Так что жук спокойно ловится обычными радиоприемниками.
3) Напрочь отсутствуют катушки.
4) Спаянный жук вместе с батарейками (исключая антенну) полностью умещается в корпус от лазерной указки.
5) Слышимость. Кладем жука в один угол потоковой аудитории, отходим в противоположный и начинаем разговаривать. Человек с приемником, находящийся в коридоре, прекрасно слышит и различает наш негромкий разговор).
Дальность. Когда как. Максимум при котором отчетливо можно расслышать: 120 метров. Это — с питанием в 5В. С 12В может быть и больше.
В схеме использован цифровой генератор несущей частоты.
Принцип работы. Благодаря твоему разговору микрофон начинает пропускать через себя ток, который поступает на базу транзистора. Транзистор, благодаря поступившему напряжению, начинает открываться и пропускать ток от эмиттера к коллектору пропорционально току на базе. Чем громче орешь — тем больше проходит ток на модулятор. Подключая микрофон к осциллографу и видим, выходное напряжение не превышает 0,5В и иногда уходит в минус (т.е. существует отрицательная волна, где U<0). Подключив усилитель к осциллографу, амплитуда стала 5В (но теперь начали обрезаться и приводить к этой амплитуде громкие звуки) и напряжение всегда выше 0. Именно такой сигнал и поступает на модулятор, который состоит из генератора несущей частоты, собранного из четырех 2И-НЕ элементов.
Для постоянной генерации частоты инвертор замкнут сам на себя через переменный резистор.
В генераторе нет ни одного конденсатора. Где же тогда задержка для частоты? Дело в том, что у микросхем есть так называемая задержка срабатывания. Именно благодаря ее получаем частоту 100Мгц и столь малые размеры схемы. Собирать жука следует по частям. Т.е. собрал блок — проверил; собрал следующий — проверил и так далее. Также не советуем делать то все дело на картонки или монтажные платы.
После сборки настраивают FM-приемник на 100МГц. Скажи что нибудь. Если это что-нибудь слышно, то все нормально, жук работает. Если слышны лишь слабые помехи или вообще тишина, то попробуй погонять приемник по другим частотам. Так же жучок ловится на китайские приемники с автосканом.
Детали для жучка:
Резисторы: 30к, 470кб, 6,2к, 4,7(подстроечный),820. Резисторы маломощный.
Конденсаторы: 0,1мкф, 100.
А также:
Простой жучок на микросхеме К155ТЛ1
Жучок на микросхеме К155ТЛ1
Схему давно нашёл в интернете, выкладываю потому что сам собрал и работает.
Очень легко собирается, питал от трёх пальчиковых батареек (что-то меньше размерами не пробовал), дальность прямой видимости не измерил, жаль. Но вывешивая за балкон и у ходя в другую комнату, ловил на FM-диапазон довольно-таки чисто.
