6Н2П предварительный усилитель. Ламповый предварительный усилитель на 6Н2П: схема, характеристики, сборка

Основные элементы схемы:

• Лампа 6Н2П
• Входной разделительный конденсатор
• Анодная нагрузка Ra
• Катодный резистор Rk
• Выходной разделительный конденсатор

Типовые номиналы элементов:

• Ra = 100-150 кОм
• Rk = 1-2 кОм
• Входной и выходной конденсаторы = 0,1-0,22 мкФ

Сборка лампового предусилителя

При самостоятельной сборке лампового предусилителя важно соблюдать следующие правила:

1. Использовать качественные компоненты с соответствующими номиналами и допусками
2. Обеспечить надежную изоляцию высоковольтных цепей
3. Применять экранирование для снижения наводок
4. Использовать качественные разъемы для входа и выхода
5. Обеспечить хорошую вентиляцию для отвода тепла от лампы

Монтаж лучше выполнять на качественном текстолите с применением пайки. Все соединения должны быть надежными. Особое внимание следует уделить заземлению схемы.

Настройка и проверка работы предусилителя

После сборки необходимо провести настройку и проверку работы лампового предусилителя:

1. Проверить правильность монтажа и отсутствие замыканий
2. Подать накал на лампу и убедиться в ее нагреве
3. Плавно подать анодное напряжение, контролируя токи и напряжения
4. Измерить коэффициент усиления и уровень шумов
5. Проверить частотную характеристику
6. Послушать звучание на различных источниках сигнала

При правильной сборке и настройке ламповый предусилитель обеспечит качественное усиление сигнала с минимальными искажениями.

Возможные проблемы и их устранение

При работе с ламповым предусилителем могут возникнуть некоторые проблемы:

• Фон переменного тока — проверить качество фильтрации питания
• Микрофонный эффект — улучшить крепление лампы
• Искажения — проверить режимы работы лампы
• Шумы — проверить качество компонентов и монтажа

Большинство проблем решается путем устранения некачественного монтажа, замены неисправных компонентов и правильной настройки режимов работы лампы.

Модификации схемы предусилителя

Базовую схему лампового предусилителя на 6Н2П можно модифицировать для улучшения характеристик:

• Добавить регулировку усиления
• Ввести цепи частотной коррекции
• Применить параллельное включение триодов
• Использовать активную нагрузку на полевом транзисторе
• Добавить выходной каскад на лампе 6Н6П

Такие модификации позволят получить более гибкий в настройке и качественный по звучанию ламповый предварительный усилитель.

Простой ламповый усилитель мощности на 14-20 Ватт (6Н2П, 6П14П)

Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П.

Использование таких старых компонентов, часто являющихся ненужными, или полученных путем разборки или утилизации старой аппаратуры, делает себестоимость данного усилителя, приближающейся к нулю. Хотя, с другой стороны, ламповых сейчас уже не так уж много и осталось.

Усилитель развивает на нагрузке сопротивлением 8 Ом мощность около 20 Вт при коэффициенте нелинейных искажений не более 0,6%. При коэффициенте нелинейных искажений не более 0,25% мощность составляет 14 Вт. Диапазон рабочих частот при неравномерности 6 Дб равен 30…20000 Гц. Чувствительность входа усилителя 250 мВ.

Регулировка громкости переменным резистором R3.

На схеме показан монофонический вариант усилителя. Стереоусилитель представляет собой два таких же усилителя, питающихся от одного общего мостового выпрямителя на диодах VD1- VD4.

Входной сигнал через разъем Х1 и регулятор громкости на R3, поступает на каскад предварительного усиления, выполненный на первом триоде лампы h2. Сигнал отрицательной обратной связи поступает в цепь катода этого триода с отвода вторичной обмотки выходного трансформа-тора Т1.

Усиленный сигнал снимается с анода и поступает через конденсатор С6 на сетку второго триода лампы Н1. Второй триод фазоинверсным каскадом, создающим противофазные сигналы, необходимые для работы выходного двухтактного усилителя мощности.

Рис.1. Принципиальная схема простого лампового усилителя мощности на 14-20 Ватт, 6Н2П, 6П14П.

Прямой сигнал снимается с катода этого триода и через конденсатор С5 поступает на сетку пентода Н3. Инверсный сигнал снимается с анода триода и через С4 поступает на сетку пентода Н2. В анодной цепи пентодов включена первичная обмотка выходного трансформатора Т1.

Питание на каскад поступает через отвод данной обмотки.

Рис.2. Схема включения обмоток трансформатора.

Для исключения самовозбуждения по высоким частотам в цепях сеток Н2 и НЗ включены резисторы R10 и R12. Экранирующие сетки пентодов Н2 и Н3 подключены к плюсу источника питания через резисторы R15 и R16. Теперь о деталях.

Все конденсаторы кроме C3 и C6 должны быть рассчитаны на напряжение не ниже 350V, конденсаторы C3 и C6 -на напряжение не ниже 50V. Диодный мост на VD1-VD4 можно заменить другим на выпрямительных диодах, допускающих ток не ниже 1А и напряжение не ниже 350V.

Таблица 1.

Трансформаторы, как выходной, так и сетевой, выполнены на одинаковых сердечниках Ш85. Обмотка 1-2 сетевого трансформатора Т2 содержит 1000 витков ПЭВ 0,43. Обмотка 3-4 — 1300 витков ПЭВ 0,2.

Накальная обмотка 5-6 содержит 33 витка ПЭВ 0,96. На рисунке 2 приводится схема намотки выходного трансформатора Т1. Буквами Н и К на схеме обозначены, соответственно, начало и конец секции обмотки. Другими буквами обозначены секции обмотки. Намоточные данные Т1 сведены в таблицу 1.

Попцов Г. РК-2014-11.

Ламповый предусилитель с темброблоком, схема на 6н2п | leomus.ru

Для чего нужен ламповый предварительный усилитель с регулировками тембра и громкости? Можно ли собрать самому несложную схему для использования в составе домашнего звуковоспроизводящего комплекса? Об этом мы поговорим в данной статье и попытаемся ответить на самые основные вопросы.

Меня заставило задуматься о необходимости аудиопреампа отсутствие такового между cd-проигрывателем и оконечным усилителем (мощником). В звуке ощущался явный недостаток низких и значительный избыток высоких частот. Нужно было делать либо тонкомпенсацию у мощника, либо преамп после сд-деки. Было очевидно, что первый вариант не оправдает всех потребностей в регулировке тембра, поэтому решено было собрать простенькую схему на отечественных лампах 6н2п. Весьма приглянулся темброблок в схеме Сергея Сергеева, но усилительный каскад в такой интерпретации я впервые видел, поскольку привык к более традиционным входным каскадам, где сигнал с анода первого триода подается на сетку второго, к обратной связи тоже особых претензий не имею. В общем, было решено совместить воедино мой любимый драйвер и симметричную регулировку тембра Сергеева. К аноду второго триода я прицепил пассивную часть на переменных резисторах.

Весьма любопытное схемотехническое решение, нужно сказать, когда с движка регулятора ВЧ сигнал подается сразу на выход, и через делитель на резисторе 6.2к он связывается с остальным сигналом. То есть уровень высоких частот можно примешивать к предварительно обработанному сигналу. Возможно, в данной схеме не хватает выходного каскада на двойном триоде, для понижения выходного сопротивления и согласования с различными типами последующих устройств. В транзисторных схемах он называется эмиттерным повторителем. В ламповых, право не знаю, аналогичного наименования. Я использовал три сдвоенных переменных резистора от усилителя «Амфитон». Один на громкость (50кОм) и два на тон (100кОм).

В блоке питания нашли применение зелёные советские трансформаторы, которые в свое время клепались советской радиоэлектронной промышленностью, похоже, в несметных количествах, если до наших дней дошло столько полностью пригодных экземпляров. ТА24-17 – анодный, и ТН4-127 – накальный трансформаторы. Схема блока питания в общих чертах была взята от лампового усилителя на 6п14п. Она состояла из диодной сборки KBU, пары электролитов, шунтирующих пленочных конденсаторов и понижающими резисторами в плюсовой ветке питания.

Блок питания и звуковая схема были спаяны на двух небольших платах из стеклотекстолита. Звуковую плату я смонтировал вертикально, чтобы лампы 6н2п крепились в панелях горизонтально, поскольку высота корпуса не позволяла поставить их гетерами наверх. Еще была идейка просверлить отверстия в нижней стенке из девятислойной фанеры, но в ходе прослушивания музыки стало понятно, что даже верхняя металлическая стенка не сильно греется. Так исчезла потребность в дополнительном обеспечении теплоотвода.

Я собрал боковые и нижнюю стенку из девятислойной фанеры, и покрасил их красной нитроэмалью. Передняя, задняя и верхняя стенки выпиливались из металлического листа 2мм толщиной. Вполне себе приличный такой корпус в стиле ретро получился. Сейчас бы я уже просто заказал бы готовый металлический корпус со специальными отверстиями под лампы. А в те далекие времена жалко было и денег, и времени ждать изготовленный другим человеком специальный бокс. Поэтому в ход шли любые ассоциации с виденными когда-либо на фото ламповыми радиолами и приемниками. Впрочем, мне лично всегда нравились такие аппараты внешним дизайном, магическим ламповым свечением за декоративными сетками, большими рычагами тумблеров и клювообразными крутилками.

Теперь о звуке. Низы конечно приподнять можно было весьма ощутимо, что и требовалось от данного аппарата. ВЧ-регулятор всегда оставался на 12-часов. Вкупе с двухтактным аппаратом на 6п14п и двухполосными полочниками на динамиках Ciare – мне вполне хватало ощутить всю прелесть объемного лампового звучания на пластинках Pink Floyd, David Gilmour, Stanley Clark, Robert Plant, Beatles и других.

Единственный минус заключался в приличном фоне, идущем от этого простенького устройства. Его удалось уменьшить за счет сопротивлений 100 Ом, включенных параллельно накальным обмоткам. Достоверно замечено, что фон в правом канале был ощутимо сильнее, чем в левом. Это и понятно, если взглянуть на фото внутренностей, то видим идущие прямо под правой лампой провода накала. Сейчас уже не вспомню, почему я не провел эти накальные провода справа от транса и по нижнему углу к дорожкам печатной платы. Может быть, побоялся близости входной цепи, или места не было для проводов справа от накального транса. Немалую толику в общий фон добавлял наполовину деревянный корпус. Лучше всего делать такие девайсы полностью в металлическом боксе, на который следует заземлять общую шину, как в гитарных преампах и примочках. Здесь нет такого сумасшедшего усиления в тысячу раз, да и сигнал после сд-проигрывателя куда сильнее, тем не менее, общие правила уменьшения помех  в звукоусилительных устройствах никто не отменял.

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ С ТЕМБРОБЛОКОМ

Схема начальная За основу была взята схема однотактного усилителя на лампе 6П14П с темброблоком, но его (темброблок) в последующем пришлось выкинуть (далее объясню, почему). ТрансформаторыН

Камрад, рассмотри датагорские рекомендации

Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

Список элементов

Усилитель

• R1, R1A – 1 кОм,
• R2, R2A – 470 кОм,
• R3, R3A – 150 кОм,
• R4, R4A – 1-1,5 кОм,
• R5, R5A – 150-200 кОм
• R6, R6A – 470 кОм,
• R7, R7A – 1 кОм,
• R8 – 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
• R9, R9A – 120-180 Ом, подберите для получения нужного тока катода,
• R10, R10A – 5-20 кОм,
• R11 – 10-20 кОм,
• P – 2×47 кОм / логарифмический,
• C1, C1A – 100 мкФ / 16 В,
• C2, C2A – 100-220 нФ / 250 В,
• C3 – 100 нФ / 400 В,
• C4 – 47 мкФ / 400 В,
• C5, C5A – 100 мкФ / 25 В,
• C7 – 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
• C6, C6A – около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

• R101 – 400-1000 Ом / 5 Вт,
• R102, – 3-5 кОм / 1 Вт,
• R103 – 270 кОм / 0,5 Вт,
• R106 – 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
• R104, R105 – 100 Ом,
• C101 – 100 нФ / 400 В, C102, C103, C104, 105 – 100 мкФ / 400 В,
• C106, C107 – 47 мкФ / 400 В,
• M1 – диодный мост выпрямитель 5-10 А / 600 В,
• трансформатор питания 220 В / 250 В – 0,15 А, 6,3 В – 2,5 A.

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах – пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение – обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Схема включения ТА7630

Технические характеристики

• Напряжение питания 8-14 В;
• Выходное напряжения 0,05-1 В
• Коэффициент гармоники 0,1 %
• Уровень шума 70 dB.
• Пределы регулировки:
• Громкости -80/10 dB
• Тембр низких частот -15/14 dB
• Тембр высоких частот -20/14 dB
• Баланса -20/20 dB
• Fработы – 20-20000 Гц.

Список радиоэлементов

• R1-R4 – 33 kOm (R1 – регулятор громкости, R2 – регулятор баланса, R3 – регулятор тембра высоких частот, R4 – регулятор тембра низких частот)
• R5, R6 – 47 kOm
• R7, R8 – 100 kOm
• R9–R11 – 1.5 kOm
• R12, R13 – 10 kOm
• C1-C4 – 4.7 uFx10V
• C5,C6 – 100 nF
• C7,C8 – 10 nF
• C9-C11 – 47 mFx16V
• DA1 – TA7630P

Назначение выводов микросхемы ТА7630

1. Общий
2. Вход 1
3. Конденсатор фильтра
4. Конденсатор фильтра
5. Напряжение вспомогательное
6. Выход 2
7. Регулировка баланса
8. Регулировка громкости
9. Регулировка тембра НЧ
10. Регулировка тембра ВЧ
11. Выход 1
12. Питание
13. Конденсатор фильтра
14. Конденсатор фильтра
15. Вход 2
16. Выход обратной связи

После пайки желательно поверить плату на отсутствия короткого замыкания и соплей между дорожками если такого не замечено, выставляем ограничительные резисторы R5, R6 (эти сопротивления которые ограничивают максимальный ток на входе микросхемы (выводы 2,15) в средние положения и производим первый пуск схемы. Сопротивления R1-R4 тоже желательно поставить в средние положение. Правильно собранная схема работает сразу и никакие настройки не нужны. Автор материала – Владислав Ярский.

   Форум по аудио

   Форум по обсуждению материала ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ С ТЕМБРОБЛОКОМ

ЛАМПОВЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ

АРХИВ

НАБОР КИТ для самостоятельной сборки “СДЕЛАЙ СВОИМИ РУКАМИ”
рассчитан на подготовленных радиолюбителей, имеющих навыки и опыт сборки ламповых конструкций,
и не содержит подробных инструкций по сборке и монтажу компонентов.
Сборка лампового предварительного усилителя производится самостоятельно.
Корпуса, монажные шасси и другие механические элементы в состав набора не входят.

Читательское голосование

Статью одобрили 33 читателя.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

Блок питания усилителя

Блок питания тоже не сложный. Анодное напряжение выпрямляется с помощью моста и фильтруется RC-фильтром, состоящим из резисторов R101-R102 и конденсаторов C101-C107. Резистор R108 разряжает высоковольтные конденсаторы после выключения питания.

Резисторы R105, R104 симметрируют напряжение накала на землю, так что шум сети, слышимый в динамиках, должен быть минимален. Резистор R101 довольно сильно нагревается, поэтому для лучшего отвода тепла его можно разместить на небольшом радиаторе, либо два сразу подключить – последовательно или параллельно (путем выбора сопротивления отдельных резисторов соответственно). Этот источник питания обеспечивает питание одновременно обоих каналов УНЧ.

После включения усилитель должен прогреться несколько минут, чтобы стабилизировались токи протекающие через лампы. Резисторы R101 и R102 в блоке питания, а также R9 и R9A на лампах будут нагреваться до высокой температуры, это нормально. Однако если в воздухе есть запах выжженного лака и видим, что краска на одном из резисторов меняет цвет, значит у резистора слишком мало запаса. В этом случае его следует заменить на такой же по номиналу, но с большей мощностью. После более длительного периода работы снова проверяем напряжение питания и падение напряжения на катодных резисторах ламп. Производим коррекцию анодных токов лампы L2 (L2A).

Детали

Самодельными деталями УЗЧ являются: шасси, выходной Т1 и силовой Т2 трансформаторы. Хотя, в принципе, можно использовать и трансформаторы промышленного производства, если таковые имеются в распоряжении радиолюбителя. Постоянные резисторы типа MЛT, соответствующие мощности указанной на схеме.

Переменные резисторы R1, R5 и R7 могут быть типа СПЗ-ЗЗ. Электролитические конденсаторы С7 и С8 типа К50-27, остальные постоянные конденсаторы типа МБГО. Предохранитель FU1 должен быть рассчитан на ток 0,5 А.

Для силового трансформатора Т2 при самостоятельном изготовлении используется сердечник из пластин Ш16 с окном площадью 6 см2 и толщиной набора 32 мм. Обмотка I содержит 2100 витков провода ПЭЛ 0,27 с отводом от 1220 витка, обмотка И — 2400 витков ПЭЛ 0,16, а обмотка III — 65 витков ПЭЛ 0,64.

Экранирующая обмотка IV представляет собой плотный ряд витков провода ПЭЛ 0,27…0,31, уложенных между первичной обмоткой I и вторичными обмотками II и III трансформатора. В выходном трансформаторе Т1 может быть использован Ш-образный сердечник с площадью сечения среднего стержня 6…7 см2 и площадью окна не менее 6,5 см2. Его первичная обмотка I имеет 2500 витков провода ПЭЛ 0,16, а вторичная II — 75 витков ПЭЛ 0,8…0,9.

Питание предварительного усилителя.

Напряжение накала ламп подается на контакты на печатной плате. Благодаря этому можно скоммутировать нити накала параллельно, тогда потребуется напряжение 6-6,3 В при токе потребления 400 мА. Или можно соединить нити накала обеих ламп последовательно, тогда потребуется напряжение 12В с током 200мА…

По анодному напряжению усилитель потребляет 7 мА. Если пересчитать номинал резистора R33, можно запитывать усилитель напряжением  от 300 до 320 В постоянного тока.

Для включения НЧ-коррекции требуется  напряжение +24 В постоянного тока для управления двумя 12-вольтовыми реле.

Печатные платы УНЧ

Можно собрать УНЧ навесным монтажом, а можно на платах печатных. На чертеже плат с лампами отмечен способ соединения с другими элементами усилителя (потенциометр, трансформаторы). Все соединения выполнены с использованием витой пары, то есть пары жестко скрученных проводов. Это должно устранить или, по крайней мере, уменьшить наведенный шум в проводах.

В основе металлическое шасси. Позади трансформаторов громкоговорителей находится тороидальный силовой трансформатор, помещенный в металлическую банку, которая уменьшает сетевые помехи, распространяемые этим трансформатором.

Усилитель действительно играет тепло и как-то по-другому, у него большая глубина звука, больше объём. Хотя он даёт только 2 Вт мощности, звучание идеально подходит для небольшой комнаты!

Внимание! Электронные устройства обычно питаются от сети 220 В. Сетевое напряжение опасно, поэтому используйте хорошо продуманные решения конструкций, чтобы не подвергать себя и других пользователей поражению электрическим током. В ламповых устройствах также имеются высокие напряжения. Производите любые регулировки только когда источник питания выключен и после разрядки высоковольтных конденсаторов. Лампы и некоторые резисторы нагреваются до высоких температур.

Лампы из-за высокого входного сопротивления очень чувствительны к внешним помехам. Поэтому используйте экранированные кабели. Металл, подключенный к массе корпуса усилителя, защитит усилитель от ловли внешних помех.

Автор:  https://elwo.ru

Комментарии к статьям на сайте временно отключены по причине огромного количества спама.

Налаживание

При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот.

В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Схема УНЧ на лампах 6Н2П, 2 х 6П14П (6Вт)

Усилитель, принципиальная схема которого приведена на рис. 1, обеспечивает на выходе мощность порядка 6 вт при коэффициенте нелинейных искажений не более 5%. Он рассчитан на воспроизведение полосы частот от 30 до 10 000 гц. Чувствительность усилителя — 125 мв.

Наличие плавных регуляторов частотной характеристики в области высоких и низких частот позволяет подобрать нужный тембр звучання в зависимости от характера воспроизводимой программы.

Как правило для воспроизведения граммзаписей с небольшой громкостью используют однотактные УНЧ на одной или двух лампах, чего вполне достаточно, но эта схема выполнена в двухтактном варианте.

Подобный усилитель может быть использован для воспроизведения грамзаписи, а также в качестве низкочастотной части радиоприемного устройства.

Принципиальная схема

Как видно из принципиальной схемы, усилитель содержит предварительный усилитель, фазоинвертор и выходной двухтактный каскад. На входе усилительного устройства включены регуляторы тембра высоких (R1, С1) и низких (R2, С2) частот. В нижнем по схеме положении движка переменного резистора R1 частотная характеристика усилителя имеет подъем в области высоких частот (рис. 2, кривая 3).

В верхнем положении движка R1 высокие частоты ослабляются (кривая 4). Для регулировки низких частот служит переменный резистор R2: в левом по схеме положении движка частотная характеристика имеет подъем в области низших частот (рис 2, кривая 1).

В крайнем правом положении движка элементы С2, R2, R3 образуют делитель напряжения: величина сопротивления верхнего плеча делителя с понижением частоты возрастает, и напряжение, снимаемое с резистора R3, уменьшается, что вызывает уменьшение усиления на низких частотах (кривая 2). Достоинством подобных регуляторов тембра является их простота.

Pис. 1. Принципиальная схема лампового усилителя на 6 Ватт (6Н2П, 2 х 6П14П).

Следует учесть, что действие регуляторов тембра обеспечивается наличием частотно-зависимой отрицательной обратной связи, которая создает подъем на высших и низших частотах звукового спектра.

Регуляторы тембра лишь ослабляют эти подъемы. Напряжение отрицательной обратной связи подается с вторичной обмотки II выходного трансформатора Тр1 через звено R16, С9, C10, R15, R14 в цепь катода левого триода лампы Л1, работающего в каскаде предварительного усиления. Потенциометр R3 служит регулятором усиления.

Предварительный каскад усиления смонтирован по обычной резисторной схеме. Напряжение смещения на сетке левого триода лампы Л1 образуется за счет большого сопротивления резистора утечки сетки R4.

Падение напряжения на резисторе R5, которое создает на нем постоянная составляющая анодного тока, невелико, поэтому им можно пренебречь.

Рис. 2. Частотная характеристика.

Усиленный сигнал с анодной нагрузки — резистор R7 — через разделительный конденсатор С6 подается на управляющую сетку лампы Л3 выходного каскада. Цепь утечки сетки этой лампы состоит из резисторов R10 и R11.

Переменное напряжение с резистора R11 подается на управляющую сетку правого триода лампы Л1. Этот триод усиливает напряжение сигнала и поворачивает его фазу на 180°, что необходимо для нормальной работы двухтактного выходного каскада.,

С нагрузки правого триода лампы Л1 — резистор R8 — переменное напряжение подается через конденсатор С5 на управляющую сетку, лампы Л2 выходного каскада. Утечка сетки этой лампы состоит из резисторов R9 и R11.

Резисторы R5, R6 создают в первых двух каскадах последовательную отрицательную обратную связь по току, повышающую качественные характеристики всего усилителя.

Как видно из схемы, на одном и том же резисторе R11, называемом балансирующим, происходит падение напряжения как под действием переменной составляющей анодного тока левого триода лампы Л1, так и под действием переменной составляющей анодного тока правого триода этой же лампы.

При этом, как указывалось выше, эти напряжения сдвинуты по фазе одно относительно другого на 180°.

Схема подобного каскада носит название самобалансирующегося фазоинвертора. В отличие от обычных инверсных схем, такой фазоинвертор при определенных соотношениях резисторов R9, R10 автоматически поддерживает равенство напряжений, подводимых к сеткам ламп оконечного каскада даже при некотором изменении параметров лампы Л1 и сопротивлений резисторов R5— R8.

Допустим, что по каким-либо причинам входное напряжение на управляющей сетке лампы Л3 увеличилось Это немедленно вызовет пропорциональное увеличение напряжения на управляющей сетке правого триода Л1, а следовательно, и увеличение переменной составляющей на резисторе R8 и управляющей сетке лампы Л2.

В конечном итоге этих мгновенно происходящих процессов входное напряжение на управляющей сетке Л2 возрастет до уровня напряжения на входе лампы Л3, и схема автоматически сбалансируется. Аналогично протекают процессы при других нарушениях равенства напряжений на управляющих сетках ламп выходного каскада.

Выходной двухтактный каскад собран по ультралинейной схеме, при которой экранирующие сетки ламп Л2, Л3 подключают к промежуточным выводам первичной обмотки выходного трансформатора Тр1.

В этом случае анодный ток каждой лампы изменяется под действием переменного напряжения как на управляющей, так и на экранирующей сетках.

Это создает отрицательную обратную связь, значительно изменяющую свойства оконечного каскада. Подобный каскад развивает большую выходную мощность, что характерно для усилителей с применением пентодов, и вместе с тем он обладает малым выходным сопротивлением, что характерно для усилителей на триодах.

Малое выходное сопротивление усилителя обеспечивает хорошее демпфирование подвижной системы громкоговорителей, приводящее к повышению качества звучання.

Выходной каскад работает в режиме АВ1 и нагружен двумя громкоговорителями типа 5ГД-14. Для улучшения качества звучания желательно, чтобы резонансные частоты громкоговорителей отличались друг от друга на 20— 30 гц, а низшая частота была равна 60— 70 гц.

Питание усилителя осуществляется от двухполупериодного выпрямителя, собранного по мостовой схеме на четырех диодах Д1—Д4. Фильтр выпрямителя образован конденсаторами С4, С8 и резистором R13. Напряжение на анодно-экранные цепи ламп Л2, Л3 подается с первого конденсатора фильтра С8.

Детали и конструкция

В схеме применена одна лампа 6Н2П и две лампы 6П14П для выходного каскада НЧ.

Силовой трансформатор Тр2 собран на сердечнике из пластин Ш32, толщина набора 40 мм. Сетевая обмотка 1a содержит 460 витков провода ПЭЛ 0,35 и имеет отвод от 400-го внтка. Обмотка 1б также имеет 460 витков провода ПЭЛ 0,35, но отвод сделан от 60-го витка. Обмотка II содержит 870 витков провода ПЭЛ 0,2. Обмотки III и IV содержат по 26 витков провода ПЭЛ 1,08 и ПЭЛ 0,44 соответственно.

Выходной трансформатор Тр1 выполнен на сердечнике УШ19, толщина набора 25 мм. Обмотки 16 и 1в имеют по 360 витков провода ПЭЛ 0,16; обмотки la и 1г содержат по 1140 витков того же провода. Обмотка II имеет 46 витков провода ПЭЛ 1,2.

В усилителе можно использовать силовые трансформаторы от радиоприемников «Муромец», «Октава» и других и выходные трансформаторы от приемников «Фестиваль», «Эстония-2» с громкоговорителями, на работу с которыми они рассчитаны.

Усилитель собран на П-образном шасси (рис. 3) размерами 50X150X200 мм, изготовленном из дюралюминия толщиной 2,5— 3 мм. Потенциометры RI, R2, R3 укреплены на передней стенке шасси, входные и выходные гнезда —  на задней стенке шасси. При монтаже во избежание появления фона следует избегать длинных соединительных проводов.

Корпуса потенциометров следует обязательно заземлять, а сами потенциометры отделить от монтажа металлической перегородкой — экраном. Конденсаторы C1, С2 припаивают непосредственно к выводным лепесткам потенциометров. Все входные цепи надо выполнить экранированным проводом, а оболочки заземлить.

Диоды Д1—Д4 устанавливают на отдельной монтажной планке, которую закрепляют на нижней части шасси. Силовой трансформатор Тр2 должен быть заключен в экран из мягкой листовой стали.

Перед налаживанием собранного усилителя необходимо убедиться в правильности монтажа и надежности контактов между отдельными деталями схемы. Убедившись в отсутствии короткого замыкания в цепи высокого напряжения, усилитель включают в сеть и измеряют режим работы ламп отдельных каскадов, который должен соответствовать значениям напряжений, указанных на рис. 1, или отличаться от них не более чем на ±20%.

Если будет установлена работоспособность усилителя, то с помощью звукового генератора н измерителя выхода либо лампового вольтметра по общепринятой методике снимают частотные характеристики усилителя при крайних положениях регуляторов тембра.

Рис. 3. Внешний вид лампового усилителя.

Они должны быть близки к приведенным на рис. 2. Глубину регулировки частотной характеристики в области низших частот лучше всего подобрать с помощью конденсатора С2.

Необходимые пределы регулировки частотной характеристики усилителя в области высоких частот достигаются подбором емкости конденсатора СІ.

Положение движка симметрирующего потенциометра R17 находят по минимальному фону на выходе усилителя. В правильно собранном усилителе уровень фона на звуковой катушке не превышает 12 мв. Емкости электролитических конденсаторов С4, С8 могут быть значительно уменьшены без заметного увеличения фона.

Если уровень фона мешает нормальной работе усилителя, необходимо проверить качество заземления отдельных точек схемы, и в том числе сердечников силового и выходного трансформаторов. Снижению фона способствует заземление проводов сети через конденсаторы постоянной емкости порядка 5000 пф.

Иногда при включении усилителя он сразу начинает возбуждаться. В этом случае необходимо поменять местами концы вторичной обмотки II выходного трансформатора Тр1.

Испытания данного усилителя показали, что ои обеспечивает достаточно высокое качество звучания, а его налаживание каких-либо затруднений не вызывает.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

Ламповый предусилитель для бас-гитары.

ГЛАВНАЯ

ПРОЕКТЫ

Ламповый предусилитель для бас-гитары. Возможные варианты установки ламп с питанием накала как 6,3 В, так и 12,6 В, для чего внутри прибора предусмотрен переключатель. В настоящий момент установлены лампы 6Н2П-ЕВ. Предусилитель используется для концертной, репетиционной и студийной работы. Имеет выход на тюнер с заглушением сигнала на выходе. Входы высокой и низкой чувствительности. Выход с переключением Линия/Усилитель, адаптирующийся для использования с низкоомными или высокоомными входами аппаратуры.

Идея сделать этот прибор возникла в виду ряда причин: не всегда есть возможность брать с собой на выступления басовый аппарат, а иногда это чересчур из-за маленькой концертной площадки — выручает возможность использовать предусилитель для работы в линейный вход микшерного пульта. При записи нужно через что-то писать бас-гитару, а этого чего-то как раз-таки и нету.

Я решил не вкладывать очень много сил и средств в данный проект, а сделать минимум необходимых функций, чтобы прибор просто отрабатывал своё назначение. Схемное решение я выбрал довольно классическое — это предусилитель из басового усилилтеля Marshall серии JCM 800 образца 1986 года. Может кому-то данный вариант покажется слишком узконаправленным, но меня вполне устраивает. Собирать что-либо от Ampeg было бы сложней, дольше и подороже, хотя прибор вышел бы чуть гибче, но не намного.:)

СХЕМА JCM 800 BassAmp 1986

На выходе устройства установлен отключаемый буферный каскад на полевом транзисторе IRF 840. Его предназначение — снижение выходного сопротивления предусилителя для подключения в низкоомный вход последующей обработки или устройства записи. Питается прибор от внешнего блока питания, обеспечивающего все необходимые для работы переменные напряжения: 12 В и 285 В.

Вкратце всё. Несколько фотографий.

&nbsp&nbsp&nbsp&nbsp&nbsp

СХЕМА ПРЕДУСИЛИТЕЛЯ

Ламповый предварительный усилитель с темброблоком на 6н2п

На чтение 11 мин. Опубликовано 12.12.2019

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

У многих меломанов не пропадает интерес к ламповым усилителям звука, но не у многих есть возможность собрать что то стоящее, и покупать дорогостоящие хорошие выходные лампы и выходные трансформаторы не каждый решится. Да и новичок-радиолюбитель, мечтающий о ламповом звуке, навряд ли решится сразу взяться за сложную (пусть и отличную) схему, поэтому для начала мы предлагаем освоить что то попроще, разобраться с ламповой схемотехникой, а уж потом браться за изобретение более сложного усилителя.

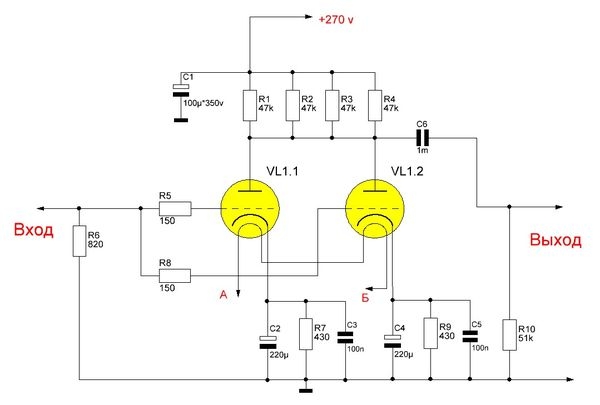

Ниже представляем вам схему лампового предварительного усилителя, реализованного на лампе 12AX7, отечественным аналогом которой является двойной триод 6Н2П.

Несмотря на простоту, предварительный усилитель обеспечивает довольно теплое звучание, мягкость басов и выделение вокала. На вход можно подавать сигнал как с микрофона, так и подключить гитару или линейный выход других звуковых устройств.
Анодные напряжения смотрите в справочной информации в конце статьи. Блок питания выполнен на двух трансформаторах 220/12 вольт. Чтобы преамп меньше шумел, по питанию накала ламп можно поставить стабилизатор 7812. Соединения произведены навесным монтажом, выпрямитель и стабилизатор собраны на отдельной плате.

Макет действующего предварительного усилителя изображен на снимке ниже:

Еще раз хочу отметить, что данный усилитель обладает красивой глубиной и детализацией звука. Ниже показан готовый вариант усилителя.

predvaritelniy usilitel v sbore na lampe 6n2p

Справочный материал по лампам.

Напряжение накала, В . 12.6/6,3
Ток накала, А. 0,15/0,3
Напряжение на аноде, В . от 100 до 250
Напряжение смещения на первой сетке, В . от -2 до -1
Ток в цепи анода, мА. от 0.5 до 1.2
Внутреннее сопротивление, кОм. от 62.5 до 80
Коэффициент усиления . 100
Наибольшее напряжение на аноде, В . 300
Наибольшая мощность, рассеиваемая на аноде, Вт. 1,0
Наибольшее постоянное напряжение между катодом и подогревателем, В. 180
Наибольшее напряжение на сетке, В. 0
Наименьшее напряжение на сетке, В. -50
Входная емкость каждого триода, пФ. 1,8
Выходная емкость каждого триода, пФ. 1,9
Проходная емкость каждого триода, пФ . 0,7+-0,1

Характеристики лампы 6Н2П
Напряжение накала. 6.3 В
Ток накала. 0.34 А
Напряжение анода. 250 В
Ток анода. 1.6 мА
Напряжение сетки. -1.5 В
Крутизна характеристики. 2.25 мА/В
Коэффициент усиления. 97.5
Наработка. 5000 ч

Междуэлектродные емкости лампы 6Н2П
Входная. 2.25 пФ
Выходная. 2.5 пФ
Проходная. 0.75 пФ
Между катодом и нитью накала. 5 пФ
Между анодами. 0.15 пФ

Предельные эксплуатационные данные лампы 6Н2П
Наибольшее напряжение анода. 300 В
Наибольшая мощность, рассеиваемая анодом. 1 Вт

музыкант, инженер, звукорежиссёр — всё в двух лицах!

Самый простой ламповый предусилитель за один вечер

На волне большого интереса к ламповой технике хочу описать конструкцию лампового предусилителя «для самых маленьких». Или для не самых маленьких, но не имеющих времени для серьёзного углубления в ламповую схемотехнику, но желающих попробовать «ламповый звук» и посмотреть на приятное тёплое свечение ламп в темноте. Однозначно — характеристики данной конструкции более чем скромные, но при этом она весьма функциональна и — самое главное — не требует особых навыков для сборки и не содержит дорогих и редких элементов.

В основе конструкции — распространённая советская радиолампа 6Ж1П — «высокочастотный пентод с короткой характеристикой». Его развёрнутые характеристики и особенности применения легко найти в интернете, в частности, на сайте, которым я сам пользуюсь — Магия ламп. Его главная особенность, благодаря которой мы выбираем именно его — способность работать с низким напряжением. Да, если вы интересуетесь ламповыми конструкциями — вы непременно должны знать, что анодное напряжение в большинстве из них — сотни вольт, а значит нужен анодный трансформатор, дорогостоящие конденсаторы на большое напряжение, выходной (по-сути понижающий) трансформатор и, в конце концов, меры предосторожности и навыки при сборке. Вторая — не менее важная — уникальная дешевизна и доступность. Все остальные детали — стандартные пассивные элементы. Заказать отдельно придётся, разве что только, линейный стабилизатор на 6В LM7806 (о нём — отдельно), но — и то — его можно заменить на регулируемый стабилизатор LM317 или вообще на конструкцию с транзистором и стабилитроном.

Данное устройство считается предварительным усилителем весьма условно из-за довольно низкого (единицы) коэффициента усиления, зависящего от напряжения питания. Основная функция устройства — согласование по уровню и выходному сопротивлению источника сигнала с нагрузкой, и, конечно же, внесение в сигнал небольшого уровня специфических искажений, свойственных ламповой технике.

Источником стерео сигнала для него может быть проигрыватель, цифро-аналоговый преобразователь (возможно, в составе звуковой карты) или электронный музыкальный иснтрумент (в т.ч. с высоким выходным сопротивлением). Выход с устройства подаётся непосредственно на оконечный усилитель, или любое устройство с линейным входом.

Как наиболее удачное применение для данного прибора я бы выделил следующие решения:

Схема

Собрать данный прибор при наличии под рукой всех деталей можно действительно за один вечер с учётом корпусных работ (даже таких, как сверление больших отверстий под ламповые панельки). Корпус, к слову, настоятельно рекомендую взять металлический. Работы с электроникой займут едва ли час.

Действительно, на один каскад (в конструкции их два — на правый и левый канал) приходится всего лишь лампа ( V1/V2 ), резистор в анодной цепи ( R3/R5 ) и разделительный конденсатор на выходе ( C3/C4 ). Помимо этого — потенциометр ( R2/R4 ) для регулировки уровня входного сигнала (рекомендую линейный потенциометр сопротивлением приблизительно 50кОм — 100кОм), разделительный конденсатор на вход — по желанию (лично я ставить не стал).

Остальная часть схемы — цепи питания. C1, R1 и С2 — фильтр питания и линейный стабилизатор DA1 . На микросхеме DA1 стоит немного остановиться. Она нужна для того, чтобы на накал радиоламп поступало не более требуемых 6,3В. В данной конструкции я использовал наиболее близкую по напряжению LM7806 выдающую 6В. Как я писал выше, можно заменить её другими решениями (о них, если будет потребность, расскажу отдельно). Так же можно было, конечно, сделать отдельное питание накала и отдельное питание анода. Это дало бы нам несколько больше возможностей, но — в то же время — значительно усложнило бы конструкцию. Зато при таком включении вся схема может питаться от стандартного адаптера напряжением 12-18В.

Теперь несколько очень важных слов об источнике питания. Как я писал выше, коэффициент усиления схемы и динамический диапазон тем выше, чем выше напряжение питания. Однако здесь есть ограничения. Максимальное анодное напряжения ламп учитывать не будем — оно довольно высоко, будем ориентироваться на слабое звено схемы — стабилизатор. Максимальное напряжение, которое можно подавать на его вход — 35В, максимальный ток — 1А. Нити накала двух ламп в сумме потребляют около 300мА. Казалось бы, запас довольно приличный. Однако на практике — чем больше потребляемая сила тока и входное напряжение — тем больше выделяет тепла стабилизатор. Точные тепловые характеристики и допуски приведены в даташитах. Поэтому максимально допустимое напряжение питания будет отчасти определяться теплоотводом (радиатором), на который будет установлен стабилизатор.

В моей конструкции, например, в качестве рассеивающей поверхности задействован металлический корпус устройства — микросхема через термопасту прикручена к стенке. К слову, изоляционная прокладка не потребуется если вы, как в большинстве классических решений, соедините корпус с минусом питания (в нашей конструкции питание однополярное и «минус» будет являться «массой» и, соответственно, экранировать схему). Корпус рассеивает тепло не слишком хорошо (за час работы не сильно, но ощутимо нагревается), поэтому я ограничил напряжение питания 12В. Если установить стабилизатор на достаточно массивный радиатор ( только, пожалуйста, не переборщите! основная идея конструкции — компактность. ), то напряжение можно увеличить до 18-20В. Достигать предельного значения 35В категорически не советую, поскольку при них значительно сокращается срок службы элемента и вскоре он может выйти из строя от перегрева!

Ну и несколько слов о конструкции и пара советов по сборке.
Зелёные цифры на схеме рядом с выводами лампы — это номера электродов. Расположение электродов на стандартной семиконтактной панели приведено ниже.

Не забываем про соединение земли «звездой» — все отводы, идущие по схеме на «массу» должны соединяться в одной точке с питанием и корпусом. Правда, опять же, для столь простой схемы с низким анодным напряжением данный принцип не критичен, хотя и стоит приучать себя соблюдать его везде. Опытные электронщики наверняка укажут мне, что провода внутри не разложены так, как это делают в сложных и дорогих усилителях. Конечно, стремиться к этому стоит, но не спроста я написал ещё в заголовке — «. за один вечер». С такими условиями уже не до перфекционизма, но — с другой стороны — я считаю, это хорошая демонстрация того, что справится со сборкой устройства даже самый начинающий радиолюбитель.

Вот и всё. Правильно собранная конструкция работает сразу. Лично я звуком вполне доволе — уровню, по крайней мене, соответствует. Питать можно от обыкновенного адаптера, как уже писалось выше, напряжением 12-18В, но — желательно — стабилизированным. В этом случае будет снижена вероятность наводок по питанию. Слушал через Soundtech Series A на Quested S6, сигнал подавал с E-mu Tracker.

Темброблок (см. рис. 1) рассчитан на подключение к любому ламповому оконечному усилителю, имеющему чувствительность до 1 — 1,5 В и входное сопротивление от 47 кОм, при применении усилителей с более низким входным сопротивлением (регулятором громкости), следует увеличить ёмкость выходного конденсатора С7.

Рис. 1. Схема темброблока.

Поскольку современные источники (CD проигрыватель, звуковая карта) имеют малое выходное сопротивление, каскад согласования(катодный повторитель) не нужен, сигнал с источника подаётся непосредственно на регулятор тембра.

Для компенсации затухания сигнала в темброобразующих цепях применяется каскад усиления на лампе 6Н3П, или 6Н23П, имеющие лампы 6Н1П также могут их применить без каких-либо переделок в схеме, только учесть, что их коэффициент усиления меньше.

Диапазон регулировок тембра +15,16 дБ и -15,16 дБ по НЧ и ВЧ.

Выходное сопротивление с лампой 6Н1П около 6 кОм, 6Н3П порядка 4 кОм, с лампой 6Н23П порядка 2,5 кОм.

Детали: Резисторы МЛТ, конденсаторы К77, К78, шунтирующий в питании — К73, электролитческий в питании — К50-32, можно применить К50-7, или любой другой, конденсатор в катоде — тантал, они имеют лучшие параметры и звучание при поляризующем напряжении, чем алюминиевые.

Переменные резисторы для 2-х каналов применить сдвоенные с характеристикой «А», они наиболее распространены, хотя с характеристикой «Б» будет более плавное регулирование тембров.

Автор: Анатолий Манаков (detector(s-ka)surguttel.ru)

Вас может заинтересовать:

Комментарии к статье:

При перепечатке материалов ссылка на первоисточник обязательна

Тест автомобильного лампового предварительного усилителя E.O.S. Amadeus 21

По принципам домашнего High End

Тест автомобильного лампового предварительного усилителя E.O.S. Amadeus 21

Недавно мне довелось иметь дело с несколькими интересными и очень сильными SQ-системами, в которых аналоговый предварительный усилитель оказался предпочтительнее цифрового процессора. Вариантов таких девайсов немного, и среди прочих промелькнул E.O.S. Amadeus 21. Как оказалось, компания PIT продаёт его и сегодня, так что было решено его протестировать и написать развёрнутый отчёт.

Что за зверь?

Предварительный усилитель – обычный компонент домашних стереосистем. Он включается между источниками (CD-проигрыватель, виниловая «вертушка», сетевой плеер и т. д.) и оконечным усилителем. Главная его функция – коммутация и централизованная регулировка громкости. В автомобиле предусилитель – штука редкая, но порой может оказаться очень кстати.

В век цифровых процессоров остаётся немало приверженцев классических систем pure passive. И это чаще всего совсем не дешёвые системы, а как раз наоборот. В большинстве своём владельцы таких систем имеют дома хороший High End комплект (зачастую с семи- и восьмизначными ценниками) и часто предпочитают иметь автомобильную аудиосистему, построенную по тем же канонам. А уж если в ней несколько источников, то предварительный усилитель – самое логичное решение.

Другое, более прозаичное применение предварительного усилителя – системы на Car PC. Программная регулировка громкости обычно «съедает» динамический диапазон и не подходит для систем, ориентированных на действительно высокое качество звука. Некоторые в таких случаях используют, например, регулятор Никитина, но это штука тоже далеко не безгрешная. И снова как вариант – предварительный усилитель, включенный между ЦАП и усилителем.

Как это работает?

Вся прелесть E.O.S. Amadeus 21 – не только в коммутации и согласовании источников. В нём используется ламповый каскад. Здесь это не просто дань «винтажной моде», а вполне реально работающий элемент, на измерениях сами увидите. Для тех, кто когда-либо имел дело с ламповой техникой, думаю, объяснений не требуется, а вот для начинающих постараюсь коротко пояснить «на пальцах» (кое-что по этой теме, кстати, я писал ещё в «Записках аудиофила»).

В любом звуковом тракте присутствуют хоть небольшие, но искажения. Они бывают разными, но в данном случае нас интересуют гармонические. Их суть в том, что на выходе в дополнение к самому сигналу появляются гармоники – составляющие с кратными частотами. Различают четные гармоники – частота больше основного тона в четное число раз, и нечетные – соответственно, больше в нечетное число раз.

Наш слух – штука слишком сложная и до конца не изученная. Но существует подтверждённый факт – если преобладают чётные гармоники, то мы воспринимаем звучание намного естественнее. Вплоть до того, что мозг легче формирует звуковые образы на звуковой сцене, они становятся более чёткими и сфокусированными. Преобладание же нечётных гармоник (даже если их уровень всего тысячные доли процента) заставляет звучание терять свою «телесность» и «рассыпаться» на отдельные звуки, такое звучание воспринимается как более «жёсткое».

Вся фишка лампы – как раз в спектре вносимых ей искажений. В них преобладают чётные составляющие. Поэтому в SQ-системах высокого класса многие используют ламповые предусилители, чтобы намеренно «обогатить» сигнал чётными гармониками, которые заглушают «жёсткие» нечётные гармоники. Это позволяет получить более естественное и «телесное» звучание, с лампой при прочих равных обычно легче «собрать» звуковую сцену.

Конструкция

E.O.S. Amadeus 21 поставляется в деревянном кейсе, что вообще характерно для верхних линеек этого бренда. Сам предусилитель выполнен очень добротно, в руках держать приятно. Да и на компонентах тут явно не экономили – начиная от разъёмов и регуляторов и заканчивая компонентами на плате.

Корпус имеет стандартные габариты 1DIN, так что при желании его можно установить его хоть скрытно, хоть в панель.

У предусилителя два стереовхода, обозначенных как CD и AV, что, кстати, снова отсылает к домашним системам. Каждый вход – со своей регулировкой уровня, выведенной на переднюю панель. Здесь же – кнопка выбора входов.

Выходов у предусилителя три. Два из них – с фильтром верхних частот. Третий – универсальный, может работать в полную полосу или в нём можно включить фильтр нижних частот.

Фильтры регулируемые, все «крутилки» находятся на передней стороне корпуса под съёмной панелью. Здесь применены инкрементальные потенциометры, т. е. они вращаются с очень мягкими фиксируемыми щелчками.

Вполне, кстати, разумная компоновка – вроде бы всё скрыто, но при необходимости всё под рукой. Единственное, что показалось странным – возможность оперативного «обхода» ФНЧ, можно было бы обойтись обычным переключателем и тоже «спрятать» его под панель.

Включается Amadeus 21, как и полагается ламповому устройству, с небольшой задержкой в пару десятков секунд. О режиме прогрева лампы сигнализирует небольшой красный светодиод на плате, который видно через круглое окно в панели.

После прогрева и переключения предусилителя в обычный режим красный светодиод гаснет. Само окошко ненавязчиво подсвечивается синими светодиодами. На звук вся эта красота не влияет, но эстетика – тоже далеко не последнее дело, и здесь этот небольшой визуальный штрих оказался, на мой взгляд, уместным.

Внутри Amadeus 21 собран в два «этажа».

На верхней плате разместился блок питания и часть фильтров. В питании, кстати, используются довольно редкие электролиты George Acoustic Ultimate II с низким ESR.

Примечательно, что буферные конденсаторы питания не слеплены в кучу, а «раскиданы» по обеим платам и стоят как можно ближе к наиболее критичным элементам. Это важный момент, поскольку можно выбрать сколь угодно «быстрые» операционники, но если их не обеспечить достаточным и столь же «быстрым» питанием, то толку от них будет ровно ноль.

Основная часть операционных усилителей в фильтрах – AD712. Замечены два более простых TL072, но они стоят в не очень критичных частях схемы. А вообще, сейчас в компании PIT можно заказать варианты предусилителя с LME49720 или LME49860.

В ламповом каскаде используются пентоды Philips Miniwatt 5654. Это, наверное, самые аутентичные лампы из всех возможных, поскольку Philips в своё время делал лампы для многих аудиофильских брендов (скажем, Amperex или Mullard, который долгое время вообще был подразделением Philips). А уж когда под собственным именем, да ещё и с пометкой Special Quality, у многих «ламповых маньяков» это вообще вызывает чуть ли не дрожь в коленках. В общем, по этой части всё на высшем уровне.

Измерения

Здесь меня интересовали два момента – спектр гармоник и работа фильтров. Но перед этим нужно определиться с тем, какой коэффициент передачи у предусилителя. Выяснилось, что в максимальном положении ручки громкости (Volume) и среднем положении регулятора чувствительности канала (Gain) коэффициент передачи – ровно единица. Можно смело брать за точку отсчёта при настройке.

Спектры

Спектрограммы снял в положении регулятора громкости немногим больше середины. Если точнее – 25 щелчков из 40. На вход подавался сигнал с уровнем 0 дБu (среднеквадратическое значение напряжения – 0,775 Вольт). Во всех каналах спектры идентичны, так что спектрограммы приведу лишь для одной пары каналов.

В таком положении на спектрах присутствует лишь вторая гармоника. При увеличении уровня слегка начинает виднеться третья гармоника. Но даже при максимальной громкости её уровень не превышает 90 дБ, фактически, это ничто. Уровень шумов, кстати, у Amadeus 21 крайне низкий – на грани чувствительности измерительного комплекса.

Спектр выходного сигнала при подаче на вход 1 кГц

Спектр выходного сигнала при подаче на вход 80 Гц + 90 Гц

Спектр выходного сигнала при подаче на вход 5 кГц + 6 кГц

Спектр выходного сигнала при подаче на вход 10 кГц + 11 кГц

Фильтры

АЧХ фильтров снял не только в крайних положениях регуляторов частоты, но и дополнительно в среднем положении – для оценки линейности регулировки. Должен сказать, фильтры здесь образцовые. Крутизна и добротность не плавают при смене частоты, линейность – идеальная.

В каналах, обозначенных как Front и Rear фильтры верхних частот включены постоянно. Впрочем, в минимальном положении частота настройки составляет всего 20 Гц (как по заявке, так и фактически). Фильтры в этих каналах абсолютно идентичны.

АЧХ в каналах Front и Rear при разных положениях регулятора частоты ФВЧ

Третья пара каналов может работать как широкополосная или с включенным ФНЧ. Важная особенность – при включении фильтра каналы переводятся в режим моно. И это правильно, уж если подходить к построению системы бескомпромиссно, то стереоканалы должны суммироваться именно до подачи на сабвуферный усилитель.

АЧХ в третьей паре каналов при разных положениях регулятора частоты ФНЧ

Звучание

Тракт для тестирования составил следующим образом

• Источник – ЦАП на топовом Asahi Kasei AK4490 + MUSES 8820
• Регулировка громкости – ALPS RK27
• Межблочные кабели – The Chord Indigo Plus
• Усилитель – E.O.S. Classic 100 (модернизированный В. Л. Резниковым)
• Акустические кабели – E.O.S. TA-14 (задействованы две жилы из четырёх)
• Акустика – PSB Synchrony One B на самодельных гранитных подставках

Звучание самой системы мне хорошо известно, тем не менее, предварительно послушал несколько треков, которые использую чаще остальных. Просто чтобы «зафиксировать» точку отсчёта.

Предварительный усилитель был подключен к питанию постоянно, его включение в систему производил просто межблочными кабелями, так что занимало это какие-то секунды. Регуляторы на Amadeus 21 выставлены для получения единичного коэффициента усиления, чтобы не получилось разницы в громкости.

Впечатления

Когда тестирую усилители, обычно первым делом включаю треки с большим симфоническим оркестром. По тому, насколько масштабно и глубоко рисуется сцена, обычно сразу становится понятен потенциал системы. Плюс ко всему такие записи обычно богаты тонкими нюансами, которые «дорисовывают» соответствующую атмосферу.

Amadeus 21 однозначно изменил звуковую подачу. Но как именно – определить и описать с первого момента как-то не получилось. Звучание стало «мягче», некоторые детали «ушли вглубь» звуковой сцены. Но при этом сам масштаб и глубина сцены сохранились. Сложилось первое впечатление небольшого снижения разрешения, но на знакомых треках все нюансы по-прежнему присутствовали, просто на них не так акцентировалось внимание.

В вокале изменения не очень разительные, но они есть. На многих треках голос, особенно женский, оказывается записанным с акцентированными сибилянтами (те самые «цыкающе» и «сыкающие» звуки). С включением в тракт Amadeus 21 такие записи звучали теплее, и даже слегка выделенные сибилянты тембрально воспринимались более естественно.

В целом высокочастотный диапазон стал чуть «поспокойнее» и как-то деликатнее что ли. Всякого рода щёточки-колокольчики-бубенчики слегка отступили на дальние планы, хотя по своей структуре вроде бы даже стали восприниматься правильнее.

Выводы

На мой взгляд, Amadeus 21 заметнее всего покажет себя в системах с жёстким агрессивным звучанием. «Колючий» спектр гармоник некоторых усилителей частенько создаёт иллюзию высокой «скорострельности», но довольно быстро утомляет слух. Тот самый эффект, когда вроде бы всё играет, но звучание «рассыпается», невольно начинаешь слушать звуки, а не музыку. Лампа в данном случае как раз изменит ситуацию в лучшую сторону – соберёт всё в цельную музыкальную картину и сделает звучание более естественным для слухового восприятия.

При этом нужно помнить, что изначально дохлые системы Amadeus не исправит (как колесо от Ferrari не заставит «Оку» ехать быстрее), но им действительно можно корректировать характер звучания в системах высокого класса. Ориентир – «живая» качественно записанная музыка и предпочтение «тёплого аналогового» (в хорошем смысле) характера звучания.

• Лампа «обогащает» звучание второй гармоникой
• Добротное исполнение, качественные комплектующие
• Возможность установить открыто, в том числе и в стандартное место 1 DIN

• С добавлением Amadeus 21 добавляется ещё один межблочный кабель

Какой предусилитель лучше купить

При выборе устройства следует учитывать количество входных каналов. Необходимое значение зависит от индивидуальных потребностей будущего владельца. Для домашнего использования оптимальным решением станет покупка предусилителя с 2 каналами, в профессиональной студии может потребоваться 4 и более.

В аудиосистемах классов Hi-Fi и Hi-End возможно использование предусилителя в качестве концентратора для подключения иных компонентов.

Не следует забывать об удобстве управления. Это особенно важно при подключении большого количества устройств или необходимости тонкой настройки звука. Советуем приобрести модель, оснащенную пультом дистанционного управления или поддерживающую работу мобильного приложения.

Важной характеристикой также является соотношение сигнала и шума. Высокий показатель обеспечит более чистый звук на выходе. Для незатейливого домашнего прослушивания музыки будет достаточно 75 дБ. Для аудиосистем с высококачественным звучанием потребуется соотношение не менее 90 дБ.

Стоит обратить внимание на частотный диапазон. Большинство людей имеют нижний порог слышимости 16 Герц и верхний — 20000. Это оптимальный диапазон частот предусилителя. Высококачественные модели могут иметь расширенные пределы для улучшения фазового выравнивания.

Функционал.

Первая проблема при проектировании предварительного усилителя связана с коммутатором входов. Считается, что меньше искажений получается при использовании галетного переключателя. Но, если расположить переключатель на лицевой панели, то от входных разъёмов, установленных на задней панели усилителя, к переключателю будут идти длинные проводники, что ухудшит уровень шумов. Если переключатель расположить ближе к задней стенке усилителя, то потребуется механический удлинитель для переключения. Это усложнит конструкцию и сделает невозможным использование дистанционного управления.

Поэтому было решено в коммутаторе входов использовать качественные электро-механические реле. Если для каждого входа использовать отдельное реле, это даст минимальные перекрёстные искажения и шумы.

Мы также решили снабдить предварительный усилитель модулем усилителя для наушников. Обычно для прослушивания через наушники используют (основной) усилитель мощности. Но зачем задействовать мощный аппарат, если требуется всего несколько миллиВатт?

В нашей конструкции усилитель для наушников выполнен в виде отдельного модуля (устанавливается по желанию), а выход предварительного усилителя переключается на него с помощью реле.

↑ О звуке и впечатлениях

И настало время рассказать о самом интересном, о том что же получилось в итоге. А в итоге получилась еще одна хорошая игрушка в моей коллекции звуковоспроизводящей аппаратуры.
Схема несомненно заслуживает внимания и того, чтобы ее повторяли. Звучание готового устройства понравилось, оно вносит какой-то свой окрас в музыку. Несмотря на всего лишь 4 ступени в регуляторе тембра Матюшкина, не могу сказать, что регулировок низких частот не хватает. Четырех позиций регулятора НЧ вполне достаточно для того, чтобы подобрать нужный уровень низких частот для конкретного стиля музыки и своих предпочтений. Любите взрывной бас? Переключаем темброблок в четвертое положение и пусть колонки рвутся! Диапазона регулировок по высоким тоже хватает с избытком при положении ручки максимально вправо, количество высоких начинает резать слух.

Но в целом, немного разочаровался. Не знаю даже, чего мне хотелось услышать в итоге от этого преда. Наверное, хотел понять, чему же восхищаются люди, собравшие его, но, к сожалению, пока не понял.

С усилителями всё сразу ясно: мой звук – это ламповый звук, и есть любимый ламповый усилитель. А вот с предусилителями и РТ не все так определенно. Но, опять повторюсь, что из того немногочисленного, что удалось послушать, этот пред нравится больше всех.

Спасибо за внимание!

Источник питания

Для получения высоких заявленных характеристик мы разработали малошумящий источник питания для предварительного усилителя.

Увеличение по клику

Он обеспечивает стабилизированные выходные напряжения ± 15 В и + 5 В для самого предварительного усилителя и дополнительных блоков. Плата блока подключена к трансформатору с выходным напряжением переменного тока ~15В (две обмотки). Диодный мост (D1-D4) и два конденсатора по 2200мкФ выпрямляют и фильтруют переменное напряжение и обеспечивают примерно ± 21 В постоянного напряжения. Регулируемые стабилизаторы LM317 и LM337 выдают на выходе ± 15 В благодаря резисторам 100 Ом и 1,1 кОм, подключенным к выводам «OUT» и «ADJ».

Мы использовали регулируемые стабилизаторы, потому что их управляющие выводы «ADJ» можно «оторвать» от земли, чтобы улучшить подавление пульсаций, что мы сделали с использованием конденсаторов 10 мкФ. Защитные диоды (D5 и D7) обеспечивают разрядный путь для конденсаторов, если выход случайно замыкается на землю.

Два диода (D6 и D8) в обратном включении защищают выход каждого плеча в случае неисправности другого.

Стабилизатор на фиксированное выходное напряжение 7805 (REG3) используется для получения напряжения + 5V. Резистор номиналом 100Ом служит для снижения рассеиваемой мощности на микросхеме стабилизатора. Этот резистор не так важен для модуля предварительного усилителя, но существенно облегчит тепловой режим стабилизатора при подключении дополнительных блоков.

Поскольку от источника питания +5В потребляется дополнительная мощность только положительной полярности, для балансировки плеч выпрямителя в отрицательное плечо включен резистор номиналом 330Ом, который обеспечивает одинаковую скорость разряда конденсаторов фильтра при выключении.

Продолжение следует…

Удачного творчества!

Стать подготовлена по материалам журнала «Практическая электроника каждый день» Вольный перевод статьи — Главный редактор «РадиоГазеты».

Согласование импеданса

Как уже упоминалось, второй ОУ IC1b сконфигурирован для единичного усиления, поэтому его выход (вывод 7) должен быть подключен к его инвертирующему входу (вывод 6). Тем не менее в цепи ООС показан резистор R1. Для уменьшения искажений “видимое” сопротивление по инвертирующему и неинвертирующему входам должны быть равны. Однако, к одному входу подключен регулятор громкости, сопротивление которого меняется.

Если вместо R1 установить перемычку, то уровень искажения будет всё равно очень низкий, см. графики характеристик. Если есть желание предельно минимизировать искажения, замерьте сопротивление регулятора громкости в том положении, в котором вы слушаете музыку чаще всего и именно такого номинала установите резисторы R1 (R2).

Конечно, для этого сначала потребуется установить перемычки и провести несколько тестовых прослушиваний на вашем тракте и после этого… есть подозрение, что вы не захотите менять перемычки на сопротивления.

Коммутация выходных цепей

В конструкции предусмотрено переключение выхода предварительного усилителя между выходными разъёмами RCA на задней панели конструкции и клеммной колодкой (CON6), которая предназначена для подключения усилителя для наушников.

Два реле (RLY6 и RLY7) неиспользуемые выходы подключают к земле. Реле управляются с помощью контактов, расположенных внутри гнезда для наушников. Поэтому переключение происходит автоматически при подключении штекера головных телефонов.

Диод, конденсатор и резисторы включены в базовую цепь управляющего транзистора Q6 служат для задержки переключения реле, чтобы исключить неприятные щёлчки при коммутации.

Принципиальная схема

Предусилитель состоит из двух идентичных каналов. На всех схемах будет представлен левый канал. Кроме того схема разделена на две секции: коммутатор входов и непосредственно сам усилитель.

Принципиальная схема коммутатора входов:

Увеличение по клику

В конструкции предусмотрено 5 входов RCA для подключения различных устройств. Они обозначены «CD», «DVD» и «TAPE» (разумеется можете обозвать их по-своему). Шестой разъём (CON13) служит для прямой трансляции сигнала с выбранного входа. Эта функция подсмотрена в промышленных аппаратах и была актуальна в эпоху магнитной записи. Может кому-то и сегодня пригодится.

Реле коммутатора управляются транзисторами и запитаны от источника с напряжением +5В. Общий провод (земля) этого источника не связан с общим проводом источника питания самого предварительно усилителя (на схеме они имеют разные обозначения). Это сделано для снижения помех при коммутации.

Реле срабатывают при подключении базы управляющего транзистора к общему проводу. В самом простом случае для управления можно использовать галетный переключатель.

Увеличение по клику

На схеме также показаны реле RLY6 и RLY7 и их цепи управления. Они служат для коммутации выходного сигнала усилителя, но об этом мы расскажем позже.

Amazon.com: 6N2P-EV Двойные слюдяные советские военные лампы с подобранной парой ~ Аналоговый (не полный! 6,3 В !!!) 12AX7 / ECC83 / E83CC: Музыкальные инструменты
