Как работает ламповый усилитель на 6Н2П и 6П14П. Какие основные характеристики этой схемы. Как правильно собрать и настроить такой усилитель. Какие детали необходимы для его сборки.

Содержание

Принцип работы лампового усилителя на 6Н2П и 6П14П

Схема усилителя построена на двух электронных лампах:

  • 6Н2П — двойной триод, используется в предварительном каскаде усиления
  • 6П14П — мощный пентод, применяется в выходном каскаде

Сигнал с источника звука (например, звукоснимателя) подается на регулятор громкости R1. Далее через цепь регулировки тембра сигнал поступает на первый триод лампы 6Н2П, где происходит предварительное усиление по напряжению.

После усиления в первом триоде сигнал через разделительный конденсатор C4 подается на второй триод 6Н2П для дополнительного усиления. С анода второго триода усиленный сигнал поступает на управляющую сетку выходной лампы 6П14П.

В выходном каскаде на 6П14П происходит усиление сигнала по мощности. Лампа включена по ультралинейной схеме, что позволяет снизить нелинейные искажения. Согласование с нагрузкой (громкоговорителями) осуществляется с помощью выходного трансформатора.


Основные характеристики усилителя

Ламповый усилитель на 6Н2П и 6П14П имеет следующие технические параметры:

  • Выходная мощность: 5 Вт
  • Сопротивление нагрузки: 4-6 Ом
  • Диапазон воспроизводимых частот: 50-12000 Гц
  • Коэффициент нелинейных искажений: 2%
  • Чувствительность: 100 мВ

Какие преимущества дает такая схема усилителя. Во-первых, использование ламп обеспечивает характерное «ламповое» звучание, которое многие любители аудио находят более приятным и естественным по сравнению с транзисторными усилителями. Во-вторых, ультралинейное включение выходной лампы позволяет получить хороший компромисс между качеством звука и выходной мощностью.

Детали, необходимые для сборки усилителя

Для сборки лампового усилителя на 6Н2П и 6П14П потребуются следующие основные компоненты:

  • Лампы: 6Н2П — 1 шт, 6П14П — 1 шт
  • Резисторы: R1 — 470 кОм, R2 — 22 кОм, R3 — 220 кОм, R4 — 1 МОм, R5 — 220 кОм, R6 — 1 кОм, R7 — 2,2 кОм, R8 — 100 кОм, R9 — 470 кОм, R10 — 220 Ом, R11 — 100 Ом, R12 — 150 Ом
  • Конденсаторы: C1 — 0,047 мкФ, C2 — 10 нФ, C3 — 100 пФ, C4 — 0,022 мкФ, C5 — 0,1 мкФ, C6 — 100 мкФ, C7,C8 — 32 мкФ
  • Трансформаторы: выходной Т1, силовой Т2
  • Диоды: VD1-VD4 — любые маломощные выпрямительные

Какие детали самые критичные для качества звучания. В первую очередь, это выходной трансформатор Т1. От его параметров во многом зависит частотная характеристика усилителя. Также важны качество электролитических конденсаторов C6-C8 и точность подбора резисторов в цепях смещения ламп.


Процесс сборки лампового усилителя

Как правильно собрать ламповый усилитель на 6Н2П и 6П14П:

  1. Подготовить металлическое шасси размером примерно 200x140x45 мм
  2. Разметить и просверлить отверстия для крепления ламповых панелей, трансформаторов, конденсаторов
  3. Установить на шасси ламповые панели, трансформаторы, электролитические конденсаторы
  4. Смонтировать на передней панели регуляторы громкости и тембра, сетевой выключатель
  5. Выполнить монтаж схемы согласно принципиальной схеме, используя навесной монтаж или печатную плату
  6. Особое внимание уделить правильности соединений в анодных и сеточных цепях ламп
  7. Проверить монтаж на отсутствие ошибок и замыканий

На что обратить внимание при сборке. Крайне важно обеспечить хорошее экранирование входных цепей усилителя для снижения фона переменного тока. Также необходимо найти оптимальное расположение силового трансформатора относительно выходного для минимизации наводок.

Настройка и проверка работы усилителя

После завершения сборки необходимо выполнить настройку и проверку усилителя:


  1. Проверить все напряжения питания согласно схеме
  2. Установить рабочие токи ламп с помощью подстроечных резисторов
  3. Проверить работу регуляторов громкости и тембра
  4. Подключить источник сигнала и акустические системы
  5. Прослушать звучание на разных уровнях громкости
  6. При необходимости подстроить смещение ламп для минимизации искажений

Как проверить качество работы усилителя. Лучше всего использовать качественные записи разных музыкальных жанров. Обратите внимание на чистоту и детальность звука, отсутствие призвуков и искажений на высокой громкости. При возможности измерьте частотную характеристику и уровень нелинейных искажений.

Возможные проблемы и их устранение

При настройке лампового усилителя можно столкнуться со следующими проблемами:

  • Фон переменного тока в громкоговорителях
  • Искажения звука на высокой громкости
  • Самовозбуждение усилителя
  • Недостаточная выходная мощность

Как устранить эти проблемы:

  • Фон — проверить качество экранировки входных цепей, попробовать изменить расположение трансформаторов
  • Искажения — отрегулировать смещение ламп, проверить исправность конденсаторов
  • Самовозбуждение — установить цепи коррекции, улучшить развязку каскадов
  • Недостаточная мощность — проверить напряжения питания и токи ламп, исправность выходного трансформатора

Модификации и улучшения базовой схемы

Базовую схему лампового усилителя на 6Н2П и 6П14П можно улучшить следующими способами:


  • Применение более качественного выходного трансформатора
  • Использование отборных и подобранных ламп
  • Установка регулятора смещения выходной лампы
  • Применение высококачественных пленочных и электролитических конденсаторов
  • Добавление цепей коррекции частотной характеристики

Какие модификации дадут наибольший эффект. В первую очередь, это замена выходного трансформатора на более качественный. Также хороший результат даст тщательный подбор ламп по параметрам. Применение прецизионных резисторов и конденсаторов в цепях межкаскадной связи позволит улучшить детальность звучания.

Сравнение с транзисторными усилителями

По сравнению с транзисторными усилителями аналогичной мощности ламповый усилитель на 6Н2П и 6П14П имеет следующие особенности:

  • Более «мягкое» и комфортное для слуха звучание
  • Меньшая выходная мощность при тех же габаритах
  • Более высокий уровень гармонических искажений
  • Необходимость периодической замены ламп
  • Более высокое энергопотребление

Почему многие любители звука предпочитают ламповые усилители. Главная причина — особый характер звучания, который часто описывают как более «живой» и «музыкальный». Лампы имеют более плавную характеристику перехода в режим ограничения сигнала, что воспринимается как более естественное звучание. Кроме того, ламповые усилители часто обладают более широкой звуковой сценой.



Усилитель на 6Н2П + 6П14П (5 Вт/4 Ом)

В схеме усилителя звуковой частоты, представленной в статье, используется всего две пальчиковые лампы.

Усилитель имеет такие основные характеристики:

Полоса равномерно усиливаемых частот: 50 – 12000 Гц
Сопротивление нагрузки: 4 – 6 Ом
Номинальная выходная мощность: 5 Вт
Коэффициент нелинейных искажений: 2%
Чувствительность: 100 мВ

Два таких усилителя могут быть использованы для создания домашней стереофонической системы. Также один или два канала данной схемы усилителя НЧ могут быть использованы для усиления сигнала от электрогитары.

Принципиальная схема

На двойном триоде 6Н2П (VL1) выполнен двухкаскадный усилитель напряжения, а в выходном каскаде используется мощный пентод типа 6П14П (VL2). На вход усилителя можно подать сигнал от CD-проигрывателя или УКВ-тюнера.

Сигнал с переменного резистора R1, выполняющего функции регулятора громкости, подается на управляющую сетку триода VL1.1. После усиления сигнал через конденсатор связи С1 и корректирующие цепи подается на управляющую сетку второго триода VL1.

С анодной нагрузки второго триода, резистора R9, напряжение звуковой частоты через конденсатор С6 и резистор R13 поступает на управляющую сетку пентода VL2, который является усилителем мощности. Электрические колебания низкой частоты большой мощности, возникающие в анодной цепи пентода, с помощью выходного трансформатора Т1 подводятся к громкоговорителю ВА1.

В схеме лампового усилителя имеются плавные регулировки по низшим и высшим частотам. С помощью переменного резистора R5 производится регулировка низших частот, а с помощью переменного резистора R7 — по высшим частотам.

Необходимые начальные отрицательные напряжения смещения на управляющих сетках ламп VL1.1, VL1.2 и VL2 осуществляются резисторами R3, R10, R13, включенными в цепи их катодов.

Питается усилитель от выпрямителя, собранного по обычной мостовой схеме на четырех полупроводниковых диодах VD1-VD4. Напряжение на выпрямитель подается со вторичной обмотки трансформатора Т2, первичная обмотка которого может быть включена в сеть с напряжением 220 В или 127 В.

Переключение на требуемое напряжение сети производится перестановкой плавкого предохранителя FU1 в соответствующие гнезда. Нити накала питаются от обмотки III силового трансформатора Т2. Для уменьшения шумов и фона переменного тока на нити накала ламп VL1.1 и VL1.2 предусилителя подается пониженное напряжение питания. С этой целью последовательна с нитью накала лампы VL1 включен резистор R11.

Детали

Самодельными деталями УЗЧ являются: шасси, выходной Т1 и силовой Т2 трансформаторы. Хотя, в принципе, можно использовать и трансформаторы промышленного производства, если таковые имеются в распоряжении радиолюбителя. Постоянные резисторы типа MЛT, соответствующие мощности указанной на схеме.

Переменные резисторы R1, R5 и R7 могут быть типа СП3-33. Электролитические конденсаторы С7 и С8 типа К50-27, остальные постоянные конденсаторы типа МБГО. Предохранитель FU1 должен быть рассчитан на ток 0,5 А.

Для силового трансформатора Т2 при самостоятельном изготовлении используется сердечник из пластин Ш16 с окном площадью 6 см2 и толщиной набора 32 мм. Обмотка I содержит 2100 витков провода ПЭЛ 0,27 с отводом от 1220 витка, обмотка И — 2400 витков ПЭЛ 0,16, а обмотка III — 65 витков ПЭЛ 0,64.

Экранирующая обмотка IV представляет собой плотный ряд витков провода ПЭЛ 0,27-0,31, уложенных между первичной обмоткой I и вторичными обмотками II и III трансформатора. В выходном трансформаторе Т1 может быть использован Ш-образный сердечник с площадью сечения среднего стержня 6-7 см2 и площадью окна не менее 6,5 см2. Его первичная обмотка I имеет 2500 витков провода ПЭЛ 0,16, а вторичная II — 75 витков ПЭЛ 0,8-0,9.

Конструкция усилителя

Усилитель монтируется на П-образном металлическом шасси размерами 200x140x45 мм. На горизонтальной поверхности шасси укреплены ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2.

На одной боковой стороне шасси укреплены выключатель сети, регуляторы громкости и тембра звука, а другой — соединители для подключения усилителя к источнику звука и сети.

Для уменьшения переменного фона важно найти оптимальное расположение силового трансформатора относительно выходного. С этой целью, во время макетирования по компоновке деталей, временно подключают к сети силовой трансформатор и, поворачивая его в разных направлениях, прослушивают наушники, подключенные к первичной обмотке выходного трансформатора, на наводимый в них переменный ток. По минимальному уровню низкого тона в наушниках определяют оптимальное расположение трансформаторов.

Налаживание

При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот.

В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.

Используемая литература: В.М. Пестриков. “Энциклопедия радиолюбителя”.





Источник

358, 1

Усилитель 6н2п

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении!


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Ламповый усилитель на 6Н2П + EL34
  • Схемы на лампе 6Н2П
  • Ламповый предусилитель с темброблоком, схема на 6н2п
  • Простой ламповый усилитель на 10 Вт на 6Н2П+6П14П
  • Ультралинейный усилитель 6Н2П, 6П14П Рвых=12 Ватт
  • Теплый ламповый УНЧ усилитель на 6Н2П и 6П14
  • Please turn JavaScript on and reload the page.
  • 6н2п усилитель
  • Ламповый усилитель PP 6Н2П-ЕВ/6П1П-ЕВ (New)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Предусилитель Orange на лампе 6н2п.

Ламповый усилитель на 6Н2П + EL34


Уважаемые радиолюбители! Схема достаточно проста. Предпосылкой для ее создания послужила необходимость раскачки, в частности, гибридного усилителя, у которого недостаточная чувствительность по входу.

Каждый из триодов лампы обеспечивает усиление каждого из каналов. Коэффициент усиления около 7. Устройство сделано на маленькой печатной плате вручную. Блок питания также не сложный, накал запитан от стабилизированного питания. При компоновке элементов в небольшом корпусе установлен экран в виде пластины, отделяющей питающую и усилительную части.

Фона, шума нет. Не исключено успешное использование предусилителя и для виниловых проигрывателей. Добавить в закладки. Обсудить в форуме.

В закладки браузера. Мнение о материале. Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые. Это интересно Еще дополнение: небольшая «размытость» синусоиды появляется в районе кГц. Усиление изначально субъективно проверил с использованием стрелочного тестера, имеющего свое сопротивление катушки электромагнитной системы прибора, соответственно оно ошибочно.

В ходе измерений с использованием генератора и осциллографа при подачи низкой частоты 0,25 в, на выходе предусилителя было 12 в,иначе усиление достаточно большое в зависимости от частотной составляющей.

Пожалуйста оставьте свои комментарии!!!! Выбранная схема!!! Предварительный ламповый усилитель на 6Н2П-ЕВ. Категория: Предварительные усилители Добавил: Администратор Все смайлы.


Схемы на лампе 6Н2П

Хотелось бы поделиться на этих страницах о ламповом звуке. Я всегда был в восторге от лампового звучания, при небольшой мощности выходного каскада можно добиться весьма приятного звучания. Поэтому хотелось поделиться схемой одного своего творения. При всей простоте его исполнения, этот аппарат обеспечивает весьма неплохое звучаение.

Ламповый усилитель PP 6Н2П-ЕВ/6П1П-ЕВ. Новый двухтактный ламповый усилитель высокого класса. Диапазон частот — Гц, выходная.

Ламповый предусилитель с темброблоком, схема на 6н2п

Switch to English регистрация. Телефон или email. Чужой компьютер. Помогите разобраться со схемой. Какие стоят конденсаторы, и вчем они измеряются С1, С4, подскажите. Собирали по схеме идет страшный фон. Он частично прорадает когда накоротко закорачиваешь сопротивление 39к обратной связи.

Простой ламповый усилитель на 10 Вт на 6Н2П+6П14П

Из хлама можно собрать какое нибудь совершенно никому не нужное ничего. Ну как то так. Но тем не менее при наличии двух прямых рук и инструментов можно собрать что-нибудь даже более-менее стоящее. В общем как-то раз я попросил отца сделать мне ламповый усилитель.

Автор схемы этого усилителя А. Манаков занимается конструированием высококачественной звуковоспроизводящей аппаратуры с года.

Ультралинейный усилитель 6Н2П, 6П14П Рвых=12 Ватт

Этот пентод обладает весьма высокой крутизно Номинальные значения В справочниках мы привыкли находить значения параметров, которые дает изготовитель. Кажется, все понятно? Возможно, не совсем: ведь приведенное значение крутизны действительно для о Все катоды выходных ламп Л

Теплый ламповый УНЧ усилитель на 6Н2П и 6П14

Усилитель НЧ с выходной мощностью 3 Вт. Автор: В. На главную. Gosha, подскажите пожалуйста, как ввести переключатель ультралинейный, пентодный, триодный режим. Возможно ли поставить промышленный выходник,без ухудшения параметров, чтобы не мотать. Заранее благодарю.

Ламповый предварительный усилитель на 12AX7 (6Н2П). У многих меломанов не пропадает интерес к ламповым усилителям звука.

Please turn JavaScript on and reload the page.

В схеме усилителя звуковой частоты, представленной в статье, используется всего две пальчиковые лампы. Усилитель имеет такие основные характеристики:. Два таких усилителя могут быть использованы для создания домашней стереофонической системы. Также один или два канала данной схемы усилителя НЧ могут быть использованы для усиления сигнала от электрогитары.

6н2п усилитель

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

Интересно, что поменяв лампы и перемычки в необходимое положение и, вновь заменив их на исходные 12АХ7, я забыл поменять перемычки в начальное положение.

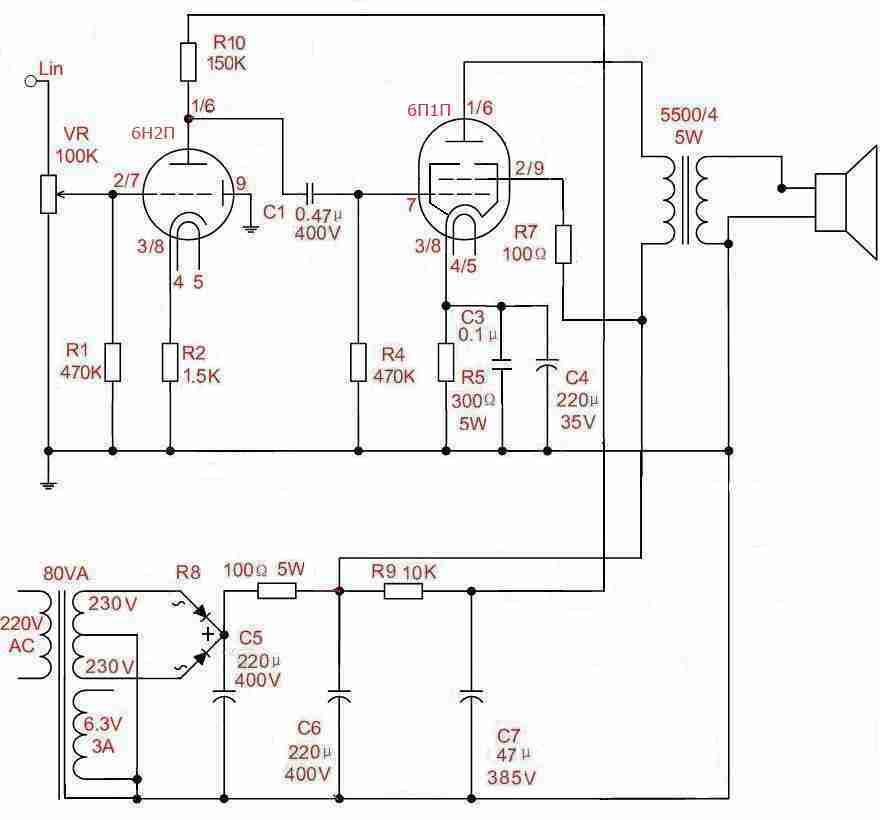

Ламповый усилитель PP 6Н2П-ЕВ/6П1П-ЕВ (New)

АЧХ на входе 6н2п. Синусоида Гц, мощность до ограничения при нагрузке 8 Ом получилась 1,1 Вт. Однотактный 6П15П 6П14П ламповый усилитель. Подключал к нему не самую легкую 8 омную трех полосную акустику чувствительностью 90 Дб, с данной нагрузкой усилить справился достойно, бас упругий и четкий, середина очень реалистична, верхний диапазон частот прекрасен — прозрачный и чистый, меня очень сильно впечатлил. На входе можно ставить на выбор лампы 6н1п и 6н2п, какая из них мне больше понравилась я так и не определился окончательно — обе хороши.

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям.


Схема лампового УНЧ на лампах 6Н2П, 6П14П (2Вт)

Усилитель низкой частоты, описание которого приведено ниже, предназначен для использования в электрофоне, т. е. устройстве, состоящем из электропроигрывателя, усилителя н громкоговорителя.

Номинальная выходная мощность усилителя на частоте 1000 гц при коэффициенте нелинейных искажений 3% составляет 2 вт. Диапазон частот, воспроизводимых усилителем 100— 7000 гц, чувствительность при номинальной выходной мощности — 250 мв.

Хорошему качеству воспроизведения грамзаписи способствует наличие в усилителе регулятора тембра и двух громкоговорителей, применение которых позволяет улучшить частотную характеристику всего устройства на низких частотах за счет сглаживания выбросов от собственного механического резонанса.

Питание усилителя осуществляется от сети переменного тока напряжением 127 или 220 в.

Принципиальная схема

Как видно нз принципиальной схемы, звукосниматель Зс нагружен на потенциометр R1, который одновременно выполняет функции регулятора громкости. Сигнал с движка потенциометра R1 через регулятор тембра C1, R2, С2, R3, R4 подается на управляющую сетку левого триода лампы 6Н2П, на схеме это Л1.

В верхнем положении движка потенциометра R2 осуществляется подъем высоких частот, поступающих на управляющую сетку лампы через конденсатор небольшой емкости С1, в нижнем положении движка потенциометра высокие частоты срезаются конденсатором С2.

Рис. 1. Принципиальная схема лампового усилителя на 6Н2П, 6П14П — 2 Ватта.

Нагрузкой первого каскада усилителя служит резистор R5. Резистор автоматического смещения R7 в катодной цепи не блокируется конденсатором, благодаря чему создается цепь отрицательной обратной связи по току, что улучшает качественные характеристики всего усилителя.

Второй каскад усилителя собран на правом триоде лампы Л1. На управляющую сетку этой лампы усиленный сигнал подается с анода первой лампы через разделительный конденсатор С4.

Выходной каскад, являющийся усилителем мощности, собран по ультралиней-ной схеме на лампе Л2, обеспечивающей значительное снижение нелинейных искажений. По существу, эта схема со своеобразной отрицательной обратной связью, которая вводится в цепь экранирующей сетки лампы Л2. Подобное включение лампы позволяет реализовать преимущества пентодиого (большая выходная мощность) и триодного (малое выходное сопротивление) режимов.

Связь между предыдущим и выходным каскадами осуществляется с помощью последовательно включенных конденсатора С5 и резистора R14, который предотвращает самовозбуждение усилителя на частоте порядка 30 кгц.

Необходимое для нормальной работы каскада смещение на управляющую сетку обеспечивается за счет падения напряжения на резисторе RI2, по которому протекает постоянная составляющая анодно-экранного тока. По низкой частоте резистор заблокирован конденсатором С6 большой емкости.

Согласование нагрузки с анодной цепью лампы Л2 осуществляется с помощью трансформатора Трі, вторичная обмотка II которого нагружена на два громкоговорителя типа 1ГД-9, включенных параллельно (общее сопротивление 3 ом).

Детали

Питание усилителя производится с помощью выпрямителя, выполненного по мостовой схеме на четырех диодах Д1— Д4 типа Д210, Д7Ж, Д226 и других маломощных плоскостных диодах.

Силовой трансформатор Тр2 выполнен на сердечнике из пластин УШ19, толщина набора 38 мм. Первичная сетевая обмотка 1a (127 в) содержит 630 витков провода ПЭЛ 0,31; обмотка 1б — 460 витков провода ПЭЛ 0,23.

Повышающая обмотка II имеет 1380 витков провода ПЭЛ 0,15; обмотка накала III — 38 витков провода ПЭЛ 0,74.

Переключение обмотки I силового трансформатора Тр2 для питания усилителя от сети е различными напряжениями осуществляется переключателем В2.

Выгодной трансформатор Тр1 собран на сердечнике из пластин Ш19, толщина набора 28 мм. Первичная обмотка I содержит 2400 витков провода ПЭЛ 0,12 с отводов от 500-го витка (1б), обмотка //— 72 витка провода ПЭЛ 0,62.

При подборе деталей для усилителя следует учесть, что величины большинства резисторов и конденсаторов некритичны и могут быть изменены в ту или другую сторону в значительных пределах без заметного изменения параметров усилителя и его характеристик.

Так, например, если емкость переходного (разделительного) конденсатора С4 вместо указанной на схеме величины 0,02 мкф будет 0,05 мкф, то изменений в работе усилителя на слух замечено не будет, а изменение частотной характеристики будет настолько незначительно, что его можно обнаружить только с помощью точных измерений.

Точно также, если вместо указанного на схеме резистора нагрузки первого каскада R5=220 кол применить резистор 300 ком, то усиление возрастет лишь на 5— 10%. Поэтому отсутствующую деталь можно заменить другой, близкой по величине. Наиболее критичны резисторы автоматического смещения в выходном каскаде.

Если у радиолюбителя имеются громкоговорители, сопротивления звуковых катушек которых отличаются от указанной выше величины, то для согласования нагрузки с внутренним сопротивлением лампы типа 6П14П данные вторичной обмотки выходного трансформатора должны быть другими. Необходимое число витков вторичной обмотки можно определить из таблицы.

Подобной таблицей пользоваться довольно просто; допустим, что в нашем распоряжении имеется трансформатор, вторичная обмотка которого имеет 165 витков н рассчитана под нагрузку 4 ом, а необходимо перемотать, его под нагрузку 2,5 ом (два громкоговорителя типа 1ГД-7, соединенные параллельно).

В таблице (слева) находим строчку с числом 4,0; сверху (справа) — столбец с числом 2,5. На пересечении этих строчек находится число 0,79, на которое и нужно умножить число витков имеющегося трансформатора, чтобы получить число витков для новой обмотки. В нашем случае оно равно 165X0,79 = 130 витков.

Конструктивное исполнение усилителя зависит от его назначения н нами не рассматривается.

После окончания монтажа, прежде чем включить усилитель в сеть, необходимо проверить по схеме все сделанные соединения и устранить обнаруженные ошибки. Включив усилитель в сеть, авометром проверяют напряжение на выходе выпрямителя, которое должно быть порядка 240— 260 в.

Убедившись в наличии напряжений на электродах ламп, нужно пальцем илн отверткой прикоснуться к управляющей сетке лампы Л2, а затем поочередно к управляющим сеткам лампы Л1.

Регулятор громкости R1 при этом должен находиться в положении, соответствующем максимальной громкости. Если усилитель исправен, то в громкоговорителях появится фон переменного тока с большой громкостью.

Для проверки качества работы усилителя нужно проиграть грампластинку, желательно новую. При воспроизведении грамзаписи проверяют действие регулятора громкости и тона. Вращая ручку регулятора громкости, мы тем самым изменяем выходную мощность усилителя от минимума до максимума.

Трески и шорохи при регулировке громкости указывают на неисправность потенциометра R1, который в этом случае следует заменить новым. Изменение частотной характеристики с помощью регулятора тембра R2 должно быть плавным и заметным на слух. При любом положении регулятора громкости и тона усилитель не должен само-возбуждаться, что легко заметить по появленню свиста.

При проверке качества работы усилителя необходимо правильно подключить громкоговорители к усилителю. Для этого их отключают от вторичной обмотки трансформатора и к громкоговорителям кратковременно присоединяют батарейку от карманного фонаря.

Если в момент присоединения батарейки оба диффузора будут двигаться в одну сторону (втягиваться или выталкиваться), значит, фазировка правильная. Если же одни из диффузоров втягивается, а другой выталкивается, то это укажет на неправильную фазировку.

В этом случае необходимо поменять местами концы обмотки у одного нз громкоговорителей.

При наличии искажений следует проверить исправность переходных конденсаторов, качество заземления экранированных проводников и корпусов переменных резисторов.

Тон регулятор желательно выполнить в виде отдельного блока, который следует заэкранировать. Неудачное расположение деталей и плохие пайки могут являться источником самовозбуждения усилителя.

При испытании усилителя может быть обнаружен фон переменного тока. Для его устранения необходимо точно установить место его возникновения: в самом усилителе или на его входе. Если при замыкании управляющей сетки 2 лампы Л1 на катод фон не исчезнет, это указывает на возникновение фона в самом усилителе.

Причиной фона в этом случае может быть недостаточная фильтрация в фильтре выпрямителя, паразитные наводки на управляющую сетку одной из ламп, а также неудачный выбор точки заземления накала ламп.

Поскольку методы обнаружения фона и его устранения достаточно подробно освещены в радиолюбительской литературе, на этом вопросе мы не останавливаемся.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

Лампа 6Н2П: характеристики, цоколевка и аналоги

Согласно техническим характеристикам 6Н2П – это небольшая электронная лампа, являющаяся двойным триодом и имеющая раздельные оксидные катоды, косвенного подогрева. Обычно используется в предварительных каскадах усилителя низкой частоты. Она может работать в любом положении. До середины 70-х годов часто использовалась в советских радиолах, приёмниках и телевизорах. Выпускалась также лампа 6Н2П-ЕВ с увеличенной прочностью и долговечностью, в большей степени для военной промышленности.

Цоколевка

Цоколевку 6Н2П разберём в стеклянном корпусе с штырьковым цоколем в котором она и изготовлялась. Вес — до 15 г, размеры: длина 56,5 мм., диаметр 22,5 мм. Ее внешний вид и расположение ножек показано на рисунке, расположенном ниже.

Здесь цифрами обозначены:

  1. Анод 1-го триода.
  2. Сетка 1-го триода.
  3. Катод 1-го триода.

4 и 5 подогреватель.

  1. Анод 2-го триода.
  2. Сетка 2-го триода.
  3. Катод 2-го триода.
  4. Сетка.

Конструкция усилителя

Усилитель монтируется на П-образном металлическом шасси размерами 200x140x45 мм, с учетом рекомендаций, изложенных в разделе 24. 2. На горизонтальной поверхности шасси укреплены ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2.

На одной боковой стороне шасси укреплены выключатель сети, регуляторы громкости и тембра звука, а другой — соединители для подключения усилителя к источнику звука и сети.

Для уменьшения переменного фона важно найти оптимальное расположение силового трансформатора относительно выходного. С этой целью, во время макетирования по компоновке деталей, временно подключают к сети силовой трансформатор и, поворачивая его в разных направлениях, прослушивают наушники, подключенные к первичной обмотке выходного трансформатора, на наводимый в них переменный ток. По минимальному уровню низкого тона в наушниках определяют оптимальное расположение трансформаторов.

Технические характеристики 6Н2П

  • напряжение (нормальное) накала – 6,3 В;
  • напряжение (максимальное) накала – 7,0 В;
  • напряжение (минимальное) накала – 5,7 В;
  • ток через нить накала — 340 ± 25 мА;
  • нормальное напряжение на аноде лампы – 250 В;
  • максимальное напряжение на аноде – 300 В;
  • ток через анод – 2,3 ± 0,9 мА;
  • максимальный ток через катод – 10 мА;
  • напряжение сетки – -1,5 В;
  • обратный ток протекающий через сетку триода – до 0,2 мкА;
  • максимально возможная мощность одного триода – 1 Вт;
  • напряжение действующее между катодом электронной лампы и ее подогревателем – 100 В;
  • напряжение, действующее между анодами электронной лампы – не более 2 В;
  • характеристики – 2,1 ± 0,5 В;
  • максимальное сопротивление в цепи сетки – 0,5 Мом;
  • входная емкость лампы – 2,35 ± 0,35 пФ;
  • долговечность – более 5000 ч;
  • время хранения – более 15 лет;
  • емкость на выходе 1-го триода – 2,5 ± 0,5 пФ;
  • емкость на выходе 2-го триода – 2,5 ± 0,5 пФ;
  • проходная емкость – 0,7 … 0,8 пФ;
  • емкость между анодами электронной лампы – не более 0,15 пФ;
  • емкость измеренная между катодом и подогревателем – не более 5 пФ.

Налаживание

При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот.

В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

↑ О других деталях

Теперь вернемся к нашей схеме. Она отличается простотой. Отдельных моментов заслуживают лишь следующие детали: С3 и С4 — это конденсаторы подавляющие возбуждение или звон. Рекомендуется (при возможности, разумеется) их не ставить. Но увы, возможность такая бывает не часто. Точно нельзя сказать, что именно влияет на появление возбуждения, то-ли разводка, то-ли лампа, то-ли корпус… Но одно точно — возбуждение дает звуку отвратительный оттенок. Увидеть его можно только на хорошем осциллографе, потому если есть сомнения, их лучше поставить. R6 — это резистор, задающий усиление. Вместо него (как раз на нарисованные контакты) можно подключить обычный переменный резистор сопротивлением 15-20 кОм, организовав таким образом регулятор «Gain». Я именно так и сделал. Более ничего. Неправда ли, очень просто?

История

Изобретён и запатентован в 1906 году американцем Ли де Форестом. Обычно используется для усиления, генерации и преобразования электрических сигналов.

Наименование триод

в 1950—1970 годах, во времена становления полупроводниковой электроники, также употреблялось и для транзисторов — по числу выводов, часто с уточнением:
полупроводниковый
триод, или с указанием материала: (
германиевый
триод,
кремниевый
триод).

Триоды были первыми устройствами, которые использовались для усиления электрических сигналов в начале XX века.

Нелинейность вольт-амперной характеристики триода пропорциональна квадратному корню из третьей степени величины тока анода[1], то есть она имеет более высокую линейность, чем полупроводниковые транзисторы XX века. Благодаря этому вакуумные триоды вносят минимальные нелинейные искажения в усиливаемый сигнал.

В ходе дальнейшего совершенствования триода были разработаны многосеточные лампы: тетрод, лучевой тетрод, пентод и другие.

Таблица аналогов радиоэлектронных ламп

30 июня 2021 | Максим Иванов

Аналоги радиоэлектронных ламп. Справочная информация. Читать список следует так: слева — лампа, после дефиса — её аналоги, перечисленные через запятую. Используйте сочетание клавиш Ctrl+F для поиска по странице. Источник информации — www.btb-elektronik.de

12E1 — CV345 211 — VT4C, 845 328 — R200 813 — QB2/250 816 — DCG/1000G 957 — VT237 1625 — VT136 4654 — EL50 5639 — EL84 5642 — DY80 5672 — DL652 5687 — 6463 распиновка отличается 5693 — 6SJ7 5696 — ZT1020 5718 — EC71 5725 — 6AS6 5726 — EAA901, 6AL5 5727 — CV4018, 2D21W 5750 — CK1929 5751 — ECC83 5847 — E180F, 404A 5886 — CK5686 5899 — EF71 5902 — EL71 5915 — E92H 5933 — 807W 5965 — 7062 6005 — 6AQ5W, 6095 6014 — C1K 6028 — 408A 6038 — ECC91 6057 — E83CC, ECC803S 6058 — 5676, CV4025 6064 — M8083, CV4014 6074 — OB2, 108C1, STV108C30 6080 — ECC230 6082 — 6080 6101 — 6J6 6135 — 6C4W 6159 — QE05/40H 6186 — 6AG5WA 6197 — 6CL6 6201 — CV4024, ECC81 6202 — EZ90 6205 — EF734 6280 — 416B 6322 — BL25 6360 — QQV03/10 6386 — 5670 6485 — 6AH6 6678 — 6U8W 6802 — GC10/4B 6829 — E180CC 6884 — YL1100 6922 — E88CC 6922 — E88CC 6922 — E88CC 6939 — QQE02/5 6977 — DM160 7025 — 12AX7WA 7044 — 5687 7137 — 6J4 7189 — EL84M 7289 — 2C39WA/BA 7410 — NR24 7427 — 4-408 7475 — CV188 7586 — 8056 18042 — 6086 18046 — IL861 7E6 — VT188 2E30 — 5812 10CW5 — LL86 12AL5 — HAA91 12AT7WC — E81CC 12AU7 — 6189, ECC82 12AX7 — ECC83, 5751 12AX7WA — 7025 12AY7 — 6062 12BY7 — EL180 12BY7A — 12BV7, 12DQ7 12C5 — 12CU5 12CU5 — 12C5 12DW7 — 7247, ECC832 12EA6 — 12EK56, 12DZ6 12K8 — VT132 12SC7 — VT268 12Sh2L — RV12P2000 12SX7GT — 12SN7 12Y4 — CV523 150B2 — 6354 17EW8 — HCC85 19T8 — HABC80 1A3 — DA90 1A5GT — DL31 1A7GT — DK32, VT147 1B24 — G2S 1B35 — 6038, CV369 1B3GT — DY30 1B59 — R1130B 1D7G — VR54, CV1054 1H5 (GT) — DAC32 1L4 — DF92 1LC6 — VT178 1LD5 — DAF26 1Lh5 — 1B5, VT178 1N5GT — DF33 1P23 — 868 1Q5GT — DL36 1R4 — 1294, VT183 1R5T — DK91 1S4 — DL91 1S5 — DAF91 1T4 — DF91 1U5 — DAF92 1V6 — DCF60 1X2A — DY80 1X2B — DY80 274B — Oktal 2Ah3 — 2BU2 2C39A — UKW 2C40 — 6S5D, TM1 2D21 — PL21 3A4 — DL93 3A5 — DCC90 3AF4A — 3DZ4 3B22 — EL1C 3B25 — DX2, 866 3B28 — DX2 3B4 — DL98 3B7 — 1291, VT182 3BU8 — 3GS8 3D6 — 1299, DL29, VT185 3Q4 — DL95 3Q5GT — VT221 3S4 — DL92 3T100A2 — 6V3 3V4 — DL94 4EH7 — LF183 4EJ7 — LF184 4X150A — QEL1/150 50C5 — HL92 5814A JAN — E82CC ECC802S 5AR4 — GZ34 5D22 — 4-250 5U4G — GZ31 5V3 — 5AU4 5W4 — VT97 5Y3GT — GZ34 5Z3S — 5U4G 5Z4 — GZ30, VT74 6021W — ECC70 6146A — QE05/40 6146B — 8298A, YL1370 6189W — E82CC 6550WE — KT88 6883B — 8032A, 8552, YL1371 6AB5 — 6N5 6AB7 — 1853, VT176 6AC7 — 6134 6AF4 — EF94 6AG5 — EF96 6AG5W — 6186 6AG6G — EL33 6AG7 — 6AK7, VT247 6AG7Y — 6AK7 6AH6 — 6485, 6SH5P 6AJ5 — 7755 6AK5/W — EF95 6AL5 — E91AA 6AM6 — EF91 6AM8A — 19 6AQ5 — EL90, 6005 6AQ6 — EBC91 6AS6 — 7752 6AS6W — 5725W, CV4011 6AS7G — ECC230, 6080 6AT6 — EBC90 6AU4GTA — 6CQ4 6AU6A/WA/WC — EF94, 6136 6AV6 — EBC91 6B4G — 6AU5GT 6BA6/W — 5749 6BC5 — 6CE5 6BC8 — 6BZ8 6BE3 — 6BZ3 6BE6 — EK90 6BF6 — 6BU6 6BH6 — 6661 6BJ6 — 6662 6BM5 — EL90 6BQ5 — EL84 6BQ6 — 6CU6 6BQ6GTB — 6B4G 6BQ7 — CV5365 6BQ7A — EBB180, 6BZ7A 6BR8 — 6FV8 6BZ7 — 6BQ7A 6C19C — 6S19S 6C33C-B — 6S33S-B 6C4 — EC90, 1/2 ECC82 6C41-C — 6S41S 6C5 — VT65 6CA7 — EL34 6CB6A — EF190, 6CF6 6CG7 — 6FQ7 6CH — EC90 6CL6 — 6677 6CQ4 — 6AU4GTA 6CQ6 — EF92 6CS6 — EH90 6CW4 — 7895 6D225 — EY500 6D4 — EN93 6DB6 — 6954 6DE4 — 6CQ4 6DJ8 — ECC88 6DS4 — 6CW4 6E8MG — ECh43 6EB8 — 6GN8 6F33 — CV329, CV4064 6F5G — H63 6F6G — CV731 6FQ7 — 6CG7 6G6G — VT198A 6GN8 — 6EB8 6GY6 — 6GX6 6H6G — 6H6S 6HG8 — ECF86 6J10 — 6SZ10 6J4 — CV1763 6J6/A/WA — 8532W, ECC91 6J7 — EF36, CV1937, VR56 6JE6C — 6LQ6 6K7 — VT86 6K7G — EF39, CV1941 6K8GT — CV1944 6L5G — 6C5G 6L6GC — 5881, KT66 6LJ6A — 6LH6A 6LX8 — LCF802 6N1P — ECC85 6N2P — ECC83 6N3P — ECC85 6N7 — ECC83, 6h3, 6BG6G 6P1P — EL90/6AQ5 6P45C — EL509 6P6S — 6V6GT 6S2P — 6J4 6S4P — 6Q4 6SA7 — 5961 6SJ7GT — CV591 6SJ7ST — 5693 6SK7 — 6137 6SN7 — 6H8C 6SN7 — 6H8C 6SR7 — 6G1 6SS7 — VT196 6U5 — EM34/35 6U8A — 6AX8, 6KD8, ECF82 6W6GT — 6DG6GT 6X5GT — EZ35 6Y6 — 6U6 6Z4 — VT84, EZ91 723A/B — 2K25 7B7 — EF22 7C4 — 1203A 829B — RS1009 832A — QQE04/20 85A1 — OE3 85A2 — OG3 8FQ7 — 6CQ7 A2134 — CV4062 A2293 — CV4079/ 1/2 6080 AC50 — 4686 AL1 — E3a AL2/375 — 4682 CF7 — NF2 CL4 — AV1032 CV1136 — EF54, VR136 CV137 — EAC91 CV138 — EF91, 6AM6 CV188 — 7475, QS92-10 CV2127 — EL821, CV4055, 6CH6 CV2129 — 5763, QE03/10 CV2209 — CV417 CV2254 — DF60, 5678 CV2384 — ZS10C CV2434 — Z803U CV2466 — QQV02/6 CV2798 — QQV03/2 CV286 — 95A1 CV287 — 150A2 CV2886 — VT355 CV372 — 3C45 CV391 — LS650, 5B-255M CV4014 — 6064, M8083 CV4025 — E91AA, 6058 CV4064 — 6F33 CV408 — A1714 CV469 — CV4505 CV51 — EM34 CV54 — 1877 CV6189 — 417A D3a — 7721 DA90 — 1A3 DAF91 — 1S5 DAF92 — 1U5 DAF96 — 1AH5, 1FD1, 1S5T DC70 — 6375 DCC90 — 3A5 DCF60 — 1V6 DF650 — CK538DX DF651 — CK549DX DF66 — CK512AX DF67 — 6008 DF703 — CK5886, 5886 DF904 — 1U4 DF906 — DF668 DF91 — 1T4, 1F3 DF92 — 1L4, 1F2 DF96 — 1AF4, 1AJ4, 1F1 DF97 — 1AN5 DK91 — 1R5 DK92 — 1AC6 DK96 — 1AB6 DL652 — 5652 DL653 — 5672 DL66 — CV2288 DL71 — DL631 DL91 — 1S4 DL92 — 3S4 DL93 — 3A4 DL94 — 1P11, 3V4 DL95 — 3Q4 DL96 — 3C4, 3E5, 1P1 DLL21 — DLL25 DLL25 — DLL21 DM160 — 6977 DM70 — 1M1, 1M3 DM71 — 1N3 DQ2 — AG866A, G75/06d, 866A DQ4 — AG872A, DCG5/5000GB DQ45 — DCG7/6000 DX2 — 3B28, DCX4/1000 DY80 — 1X2A DY802 — 1BQ2 DY86 — 1S2, 1h3 E130L — 7534 E180CC — 7062 E180F — 6SH9P, 6688 E182CC — 7119 E186F — 7737 E188CC — 7308, 6922, E88CC E1C — 955, 4671 E1F — 954, 4672 E236L — EL36 E280F — 7722 E288CC — 8223 E34L — EL34 E3F — 956 E55L — 8233 E80CC — 6085 E80CF — 7643 E80F — EF86, 4084 E80L — 6227 E80T — 6218 E810F — 7788 E81CC — 12AT7WC E81L — 6686, EL861, EL801 E82CC — 5814A E83CC — ECC803S E83F — 6689 E84L — 7320, EL84 E86C — EC806S E88C — 8255 E88CC — ECC88 E90CC — 5920 E90F — 7693 E91AA — 5726, 6AL5W E99F — 6662, 6BJ6A, 7694 EA50 — 2B35, 6D1, VR92, CV1092 EA76 — CV469, 6489 EAA901S — E91AA, 5726, 6AL5W EAA91 — EB91, 6AL5, CV283 EABC80 — 6T8 EAC91 — 6AQ6, CV137 EAF42 — 6CT7 EAM86 — 6GX8 EB34 — CV1054 EB41 — CV3881 EB91 — DAA91 EBC41 — 6CV7 EBC81 — 6BD7A EBC90 — 6AT6 EBC91 — 6AV6 EBF80 — 6N8 EBF89 — 6DC8 EBL21 — EBL71 EC1000 — 8254 EC52 — CV1137, VR137 EC53 — CV1197 EC54 — CV66 EC55 — DET22, VC273 EC70 — CV468 EC71 — 5718, CV3930 EC80 — 6Q4 EC8010 — 8556 EC806S — E86C EC81 — 6A4 EC84 — 6AJ4 EC86 — 6CM4 EC88 — E88C, 6DL4, 8255 EC90 — 6C4W EC900 — 6HA5, 6HN5 EC91 — 6AQ4 EC92 — 6AB4, 6664 EC95 — 6ER5 EC98 — 6J4 ECC189 — 6ES8 ECC31 — 6N7G ECC70 — 6021 ECC802S — E82CC ECC803S — E83CC ECC808 — ECC83 ECC81 — 12AT7 ECC82 — 12AU7 ECC832 — 12DW7 ECC83S — 12AX7 ECC84 — 6CW7 ECC85 — 6AQ8 ECC85/E — 6N1P ECC86 — 6GM8 ECC88 — E88CC, 6DJ8 ECC91 — 6J6, CV858, 6101 ECC99 — 300B ECF80 — 6BL8 ECF801 — 6GJ7 ECF802 — 6JB8 ECF82 — 6U8A, 6GH8 ECF86 — 6HG8 ECh300 — 6V9 ECh31 — 6V3 ECh45 — ECh43, 6E8G, CV1347 ECH81 — 6AJ8 ECH83 — 6DS8 ECH84 — 6JX8 ECL80 — 6AB8 ECL805 — 6GV8, ECL85 ECL84 — 6DX8 ECL86 — 6GW8 EF183 — 6EH7 EF184 — 6EJ7 EF22 — 7B7, CV303 EF36 — EF37A EF37A — CV5080, VR56 EF39 — CV1053 EF41 — 6CJ5 EF43 — EF42 EF50 — VR91, ARP35, CV1091 EF54 — CV1136, VR136 EF71 — 5899, EF731 EF732 — 5840 EF80 — 6BX6 EF800 — EF860 EF806S — 6247, EF86 EF85 — 6BY7 EF86 — 6CF8, 6BK8 EF860 — EF800 EF861 — E180F EF89 — 6DA6 EF91 — CV138, 6AM6 EF92 — 6CQ6, CV131, M8161 EF93 — 6BA6 EF94 — 6AU6WC, 6Sh5P EF95 — 6AK5 EF96 — 6AG5, 6Sh4P EF97 — 6ES6 EF98 — 6ET6 EH90 — 6CS6 EH900S — 5915, E91H, 6687 EH960 — EF860 EK90 — 6BE6 EL11 — EL3N EL152 — LS50/GU50 EL22 — CV304 EL3/N — EL11 EL300 — 6FN5 EL32 — CV1052, VT52 EL33 — 6M6G EL36 — 6CM5 EL41 — 6CK5 EL5/375 — 4689 EL500 — 6GB5A EL503 — 8278 EL508 — 6KW6 EL509 — 6KG6 EL519 — 6KG6A EL6 — 4699 EL6 — 4699N EL81 — 6CJ6 EL82 — 6DY5 EL821 — 6CH6, CV2127 EL83 — 6CK6 EL84 — 6BQ5 EL84 — 6BQ5 EL86 — 6CB5 EL861 — E81L EL90 — 6BM5, 6AQ5 EL91 — 6AM5, CV136 EL95 — 6DL5 EM34 — 6E5C EM35 — 6E5C EM80 — 6BR5 EM81 — 6DA5 EM84 — 6FG6 EQ80 — 6BE7 EY500A — 6EC4A EY51 — 6X2 EY81 — 6R3 EY82 — 6N3 EY83 — 6AL3 EY86 — 6S2 EY87 — 6S2A EY88 — 6AL3 EY91 — CV135 EZ35 — 6X5GT EZ40 — 6BT4 EZ80 — 6V4, 6Z4P EZ90 — 6X4, 6BX4 EZ91 — 6Z4, 6AV4 GN6 — Z570M GR15 — ER1 GR16 — ER21A GR17 — ER22, Z804U GR20 — ER3 GZ32 — 5AQ4, CV593, 5Y4GA, 5V4GA GZ33 — CV5745 GZ34 — 5AR4 HAA91 — 12AL5 HABC80 — 19T8 HBC90 — 12AT6 HBC91 — 12AV6 HCC85 — 17EW8 HCH81 — 12AJ8 HF93 — 12BA6 HF94 — 12AU6, CV1961 HK90 — 12BE6 HL90 — 19AQ5 HL92 — 50C5 HL94 — 30A5 HY90 — 35W4 KL1 — VT51 LD1 — 12S3S OA2 — 150C2 OA3 — SG2S OB2 — SG2P OB3 — VR90 OC2 — 75C1 OC3 — SG3S OC3 — VR105 OD3 — SG4S OD3 — VR150 PABC80 — 9AK8 PC86 — 4CM4 PC88 — 4DL4 PC900 — 4HA5 PC97 — 4FY5 PCC189 — 7ES8 PCC84 — 7AN7 PCC85 — 6AQ8 PCC88 — 7DJ8 PCF200 — 8X9 PCF80 — 9A8 PCF801 — 8GJ7 PCF802 — 9JW8 PCF82 — 9U8A PCF86 — 8HG8 PCh300 — 9V9 PCL805 — 18GV8A PCL82 — 16A8 PCL84 — 15DQ8 PCL85 — 18GV8 PCL86 — 14GW8 PD500 — 9ED4 PD510 — 9ED4A PF86 — 4HR8 Ph200 — 2XM100 PL1267 — OA4G, Z300T PL21 — 2D21 PL36 — 25E5 PL500 — 28GB5 PL504 — 28GB5A PL508 — 17KB6 PL509 — PL519, 40KG6 PL519 — 40KG6A PL5551A — AJ5551A, ZX1051 PL5552A — AJ5552, ZX1052 PL5684 — 6011, C3JA, 710 PL81 — 21A6 PL82 — 16A5 PL83 — 15A6 PL84 — 15CW5 PL95 — 16DL5 PY500A — 42EC4A PY80 — 19X2 PY82 — 19Y3 PY83 — 17Z3 PY88 — 30AE3 QB/200 — 6155 QB3/300 — RS685 QB5/1750 — SR45 QQE02/5 — 6939 QQE03/12 — 6360, RS1029 QQE03/20 — 6252, RS1019 QQE04/15 — 5895 QQE04/5 — 7377 QQE06/40 — 5894, RS1009 RE074t — A407 RE084 — A408 RE114 — L410 REN1104 — W4080, E438 REN704d — U4100D REN914 — W1110 REN924 — AN4092 RENS1204 — A4080D RENS1234 — X4123 RENS1264 — h5111D RENS1274 — h5115D RENS1294 — h5129D RENS1374d — L416D/5, APP4120 RENS1823d — L2318 RES094 — h506D. , h510D RG12D60 — HC1 RGN1054 — G1054 RGN1064 — G1064, CV4100, 1805 RGN354 — G354 RGN504 — G504 RGN564 — G564 RL12P35 — RS287 RS1003 — SRS551 RS1009 — 5894, QQE06/40 RS614 — RS1006, 7986 RS630 — RS1026, 5867A RS631 — RS1016, 5868 RS635 — RS1046, 7092 RS685 — RS1007, 6155 RS686 — RS1002A RS687 — 6079 STR85/5 — SG5B STV108/30 — OB2, CV1833 STV150/30 — 150C2, OA2 STV85/10 — 85A2 SV300B — 300B TT11 — CV1501 TT15 — 7842 U27 — VU111 UABC80 — 28AK8 UAF42 — 12S7 UBC41 — 14L7 UBF80 — 17C8 UBF89 — 19FL8 UC92 — 9AB4 UCC85 — 26AQ8 UCh52 — 14K7 UCH81 — 19D8, 19AJ6 UCL82 — 50BM8 UF14 — VF14 UF41 — 12AC5 UF80 — 19BX6 UL84 — 45B5 UY41 — 31A3 UY82 — 55M3 UY85 — 38A3 VU39 — UU5, CV1039, RGN2004 Z5600M — ZM1022

↑ Схема

Разумеется, первым делом были окинуты просторы интернета в поисках надежных и проверенных конструкций, которые можно было бы использовать. И найдено их, честно говоря, было много. Но у всех были свои недостатки. У меня был ограничен бюджет, потому среди недостатков торчали следующие:

  • Большое количество ламп
  • Редкие или дорогие лампы
  • Чрезмерная навороченность конструкции
  • Низкое качество схемы и, как следствие, звука

После долгих поисков и анализа схем, выбор был сделан в пользу довольно простого, но очень интересного варианта. Он подходит по всем пунктам — простая конструкция с хорошими характеристиками, не имеющая в себе редких или сильно дорогих деталей. Вот такая загогулина:
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Да, понимаю, что кого-то испугал уже факт того, что на входе стоит трансформатор. Посему, в общем-то, меня можно обвинить в том, что я, мягко говоря, покривил душой, когда говорил про отсутствие редких и дорогих деталей. С какой-то то точки зрения да, это правда. Но если следовать всем канонам и выискивать специализированные высокоточные секционированные входные трансформаторы с шибко крутыми характеристиками да еще и известных марок, то и смысла не имеет делать такую схему! Потому я обошелся кое-чем попроще.

Современное состояние

В настоящее время вакуумные триоды практически полностью вытеснены полупроводниковыми транзисторами. Исключение составляют области, где требуется преобразование сигналов с частотой порядка сотен М — ГГц большой мощности при небольшом числе активных компонентов, а габариты и масса не столь критичны, — например, в выходных каскадах радиопередатчиков. Мощные радиолампы имеют сравнимый с мощными транзисторами КПД; надёжность их также сравнима, но срок службы значительно меньше. Маломощные триоды имеют невысокий КПД, так как на накал тратится значительная часть потребляемой каскадом мощности, порой более половины от общего потребления лампы.

Также на базе ламп всё ещё делается некоторая часть высококачественной акустической усилительной аппаратуры классов Hi-Fi и Hi-End, несмотря на то, что фиксируемый приборами коэффициент нелинейных искажений у почти любых современных транзисторных приборов во много раз меньше, чем у ламповых.[источник не указан 2887 дней

] Несмотря на высокую стоимость, такая аппаратура весьма популярна у музыкантов и аудиофилов благодаря её так называемому более «тёплому», «ламповому» звучанию, которое якобы воспринимается человеком как более естественное и близкое к тому, что было при записи исходного звука. Триод — простая по конструкции лампа, имеющая при этом высокий коэффициент усиления, поэтому она хорошо вписывается в один из принципов построения альтернативной звукотехники — принцип минимализма, то есть предельной простоты аппаратуры.

Схема усилителя на лампах 6Н2П и 6П14П с выходной мощностью 12 Вт

Схема усилителя на лампах 6Н2П и 6П14П с выходной мощностью 12 Вт

RADIODETECTOR

Радиоэлектроника, схемы, статьи
и программы для радиолюбителей.

Стать автором

Вход Регистрация

  • Вопрос/Ответ
  • Литература
  • Радиотовары с Aliexpress
  • Объявления
  • Пользователи

Представляем очередную схему лампового усилителя с выходной мощность целых 12 Ватт.



Для того чтобы изготовить выходной трансформатор потребуется сердечник Ш-19×30. Первичная обмотка должна соддержат 2 секции по 860 и 1140 (см. схему) диаметром 0.18. А вторичная состоит из 176 витков d=0.83 для нагрузки в 15 Ом. Для нагрузки 4 Ом нужно 90 витков диаметром 1.3 мм.

Список радиодеталей

№ Обозначание Наименование Номинал Количество
1 VR1 Радиолампа 6Н2П 1
2 VR2, VR3 Радиолампа 6П14П (EL84) 2
3 С1 Электролитический конденсатор 22 мкФ 400 В 1
4 С2 Конденсатор 0. 022 мкФ 1
5 С3, С4 Конденсатор 0.1 мкФ 2
6 С5 Электролитический конденсатор 50 мкФ 20 В 1
7 С6 Конденсатор 150 пФ 1
8 R1, R5 Резистор 1 МОм 2
9 R2, R6, R11, R13 Резистор 1.2 кОм 4
10 R3 Резистор 120 кОм 1
11 R4, R7, R10 Резистор 33 кОм (R10 0. 5 Вт) 3
12 R8, R9 Резистор 470 кОм 2
13 R12 Резистор 130 Ом (1 Вт) 1
14 R14 Резистор 22 кОм 1

На довольно не дорогих и популярных интегральных микросхемах TDA1557, TDA1558 можно сделать простой усилитель мощности низкой частоты, с минимальным количество навесных компонентов….

7 Май 2022

  • 420
  • 0

Те, кто занимается созданием домашнего аудио или самостоятельно собирают усилители наверняка встречали описание микросхем TDA7293. С помощью этих довольно простых чипов можно собрать…

12 Апр 2022

  • 626
  • 0

Представленная схема простого лампового усилителя на 6Ф3П может выдать 2×3 Вт при нагрузке 8 Ом. Полоса пропускания 50-15000 Гц. Нелинейные искажения в районе 8%. Чувствительность усилителя порядка…

30 Окт 2020

  • 3123
  • 2

Представляем очередную схему усилителя низкой частоты на микросхеме TDA 2006, которая работает в режиме класса AB. …

12 Сен 2020

  • 4203
  • 0

Микросхема TDA7388 это четырех канальный усилитель мощности класса AB и на 4 канала с выходной мощность каждого в 45 Вт. Ее можно применять в любых проектах где необходимо 4 канала, к примеру в…

11 Авг 2020

  • 23361
  • 0

Представляем вашему вниманию очередную схему простого и маломощного стерео усилитель на микросхеме C1316C с выходной мощность 4 Вт. …

5 Июл 2020

  • 3257
  • 0

Если вы нашли ошибку в статье, или на сайте. Можете сообщить об этом воспользовавшись формой.

Ваше имя

Ваше почта

Сообщение
Сообщение

Администрация сайта свяжется с Вами в ближайшее время.

Скачать

Усилитель на 6Н2П+6П14П. Простой, ламповый, гитарный » Журнал практической электроники Датагор


В начале декабря я задумал сделать подарок моему другу по форуму любителей японской литературы. Он был переводчиком двух книг, которые стали одними из моих любимых, я и решил хоть чем-то отблагодарить его за труды. Зная, что он гитарист, мечтающий о ламповом комбике, решил сделать для него простенький ламповый усилитель.
Сама схема не претендует на новизну. В этой статье я скорее хочу рассказать, как из груды хлама сделать красивую и полезную в быту гитариста вещь.

↑ Схема усилителя


Перейду непосредственно к самой схеме. Она проста, предусилитель + катодный повторитель на 6Н2П и оконечник на 6П14П. Накал ламп организовал постоянным током по схеме «ёмкость – диод – ёмкость». Питание анодов на классическом фильтре «ёмкость – резистор – ёмкость».
Собрал схему, на выходе небольшой фон – результат отсутствия дросселя в цепи фильтрации анодного напряжения и не совсем грамотной разводки земли. Одним словом, спешил. Помучился с разного рода доработками, но ничего не помогло. Решил переразвести землю на плате и использовать электронный дроссель на полевом транзисторе IRF830. Опытным путём было выяснено, что уровень пульсаций в этой схеме с 4 конденсаторами суммарной ёмкостью 4,4 µF аналогичен классическому LC-фильтру с ёмкостью порядка 350 µF. По габаритам и стоимости электронный дроссель в выигрышном положении. Многие бывалые могут меня раскритиковать. Я понимаю, что обычный дроссель на 3-5 Гн даст лучшие результаты, но что делать, если его просто некуда ставить, корпус не позволяет. На фото ниже транзистор без радиатора, впоследствии я прикрутил к нему небольшой радиатор.

Из особенностей схемы усилителя отмечу ещё наличие полноценного блока тембров в разрыве между предусилителем и катодным повторителем. «Высокие», «низкие», «средние» и «уровень» – всё, что нужно для ловли гитаристом удовлетворяющих оттенков звучания. Плата блока тембров отделена от основной и крепится к задней стенке лицевой панели. Не хотелось мне тянуть паутину проводов к каждому потенциометру, поэтому развёл платку, к которой идут всего три провода – вход, выход и земля.

Никаких каскадов искажения в схеме нет. У адресата подарка уже есть педаль лампового хайгена для гитары, да и места в корпусе нет.

Переразводка земли и использование электронного дросселя свели фон на нет.

В качестве выходного трансформатора я использовал ТВ-2Ш, по причине отсутствия альтернатив. Все элементы установил в корпус, запаял провода питания трансформатора и выходы вторичных обмоток выходного трансформатора к гнезду питания и аудиозажимам, соответственно. Закрыл крышкой. На потенциометры поставил ручки Boss 19,5 мм. Всё готово!

Перед отправкой в течение двух дней проводил прогон усилителя по 6 часов. Ничего не погорело, не появилось никаких посторонних призвуков и шумов. До нового года оставалось 14 дней и медлить было уже нельзя, нужно было высылать подарок и надеяться на почту России.


В «комплект поставки» вошёл сам усилитель, 2 запасные лампы, кабель питания, 2-метровый аудиокабель для подключения к динамику и даже 25-Ваттный паяльник с минимальным запасом олова и канифоли. Хоть я и запаял на аудиокаль клеммы подключения к динамику, всё равно решил перестраховаться и выслал паяльник, вдруг клеммы не подойдут.

Почта России не разочаровала и не превратила подарок в прошлогодний, всё пришло вовремя. Адресат был приятно удивлён.

Ламповый гитарный усилитель, двухтактная схема 6п14п + 6н2п

После нескольких лет игры на транзисторных комбиках каждому гитаристу рано или поздно охота поиграть и на ламповом аппарате. Непременно на каком-нибудь Маршалле или Фендере с кабинетом 4 Χ 12.

Такое желание одолело и меня в 2008 году, но за отсутствием денег на профессиональный аппарат, я начал искать пути к материальному воплощению этой идеи более доступными средствами. Поскольку опыт сборки микросхемных усилителей мощности, светомузыки и гитарных эффектов позволял ближе познакомиться и с ламповой схемотехникой.

Осенью 2009 года, вдохновившись рэковым стерео усилителем «Peta-10» от , я решил собрать гитарный оконечник по аналогичной схеме, которая больно напоминала схему Fender Blues Junior. Этот фактор, конечно же, только прибавлял весомости данной задумке. Хотя, стоит признать, самым первым знакомством с лампой был проект по переделке усилителя от киноустановки «Ломо 90У-2». Зверь был похож на советскую хлебницу, однако приобрёл к себе на борт два тумблера включения, индикаторную лампочку и джеки 6.3 на вход и выход.

Схема Fender Blues Junior достаточно проста для неискушенного в лампе радиолюбителя, не требует сложной отстройки, кроме установки напряжения смещения. Подбор ламп в такой бюджетной схеме тоже не является обязательным. Вместо 12ax7 и El84 ставятся отечественные 6н2п и 6п14п без всяких доработок. Единственное, накал для 6н2п нужен 6 В, а не 12 – как для 12ах7.

В итоге у меня получилась такая


, отличающаяся полезными дополнениями в блоке питания. А именно, RC цепью в первичной обмотке силового трансформатора, которая гасит щелчёк при включении/выключении усилителя. В накальные обмотки я поставил резисторы 100R/0,5W, что снизило в несколько раз низкочастотный фон 50 Гц, слышимого в динамике. Ещё рекомендуется провода накала перекручивать друг с другом для дальнейшего понижения помех. Эту инновацию я проверил на своём опыте — 100% подтверждённый факт.

В выборе трансформаторов предпочтение было отдано советским ТН-36 и анодному зелёному собрату из серии ТА. Выходной трансформатор на железе ТП-30 мне любезно предоставил Маричев С.Н. Я нашёл лист дюрали и, недолго думая, решил использовать его в качестве шасси. Навесной монтаж был выполнен на лепестках ламповых панелей и на пластиковых клеммах (всё-таки все элементы не разместишь на лепестках, как бы этого не хотелось).

Регулировок никаких не предусматривалось, потому что изначально эта функция отводилась для предварительного усилителя. Этим объясняется и следующее решение: входной и выходной джеки 6.3 тоже убраны на заднюю панель. Фейс аппарата получался выдержанным в стиле технического минимализма: кнопки включения накала и анодного и индикаторная лампочка. Как показала практика использования, никакие крутилки на переднй панели особо и не требуются. При желании можно поставить на вход потенциометр 100 К с логарифмической зависимостью для регулировки громкости. Здесь всё зависит от ваших технических задач.

Я подключал гитару вначале в комбик «Ibanez Tone Blaster 30R», в котором реализовал цепь разрыва «send & return», после джека возврата с петли эффектов впаял потенциометр громкости, который убирался в ноль. Таким образом, сигнал снимался с предварительного усилителя этого комбика и подавался на вход лампового оконечника, выход которого был законнектен с гитарным кабинетом, оборудованным 12-дюймовым динамиком Eminence Cannabis Rex.

Результат первого лампостроительства удовлетворил на все 100%. И по объёму, и по громкости, и по передаче высоких частот. Транзисторный оконечник комбика я больше никогда не использовал. Настолько он казался беднее обертонами по сравнению с лампой. А вот преамп комбика со встроенным ревером, в принципе, выдавал вполне сносное звучание. Даже для джазовой игры на полуакустике Greg Bennett Royal.

Итак, изготовление лампового усилителя своими руками — это не сложнее сборки TDA7294, главное здесь сводится к поиску и выбору качественного выходного трансформатора и отстройке напряжения смещения. Если же схема с автосмещением — тогда дело ещё проще, нужно подобрать только резисторы в катодной цепи.

Основные параметры 6П14П

Усилитель звука 200 ватт

при Uн = 6.3 В, Ua = 250 B, Uc2 = 250 B, Rк = 120 Ом

Наименование6П14П6П14П-В6П14П-ЕВ6П14П-ЕР
Ток накала, мА760 ± 40760 ± 40760 ± 40800 ± 60
Ток анода, мА48 ± 848 ± 848 ± 848 ± 8
Ток 2-й сетки, мА5+25+25+25+2
То же в динамическом режиме (при Uс1 ≈ 3,4 B, Ra = 5,2 кОм), мА119+29+211
Ток утечки между катодом и подогревателем, мкА≤ 25≤ 30≤ 30−
Крутизна характеристики, мА/В11,3−2,311,5+3−211,5+3−212+2−3
Выходная мощность (при Ra = 5,2 кОм), Вт4,2−1,24,3−1,24,3−1,23,4 − 4,3
То же при Uн = 5,7 B, Вт≥ 2≥ 2,7≥ 2,7−
Коэффициент нелинейных искажений, %8+28+28+28 − 10
Внутреннее сопротивление, кОм−−−−
Сопротивление изоляции катод−подогреватель, МОм≥ 5≥ 10≥ 10−
Межэлектродные ёмкости, пФ:
— входная1111 ± 2,511 ± 2,511+2,5−3,5
— выходная78 ± 28 ± 28,5 ± 2
— проходная≤ 0,20,175−0,40,175−0,40,175
Наработка, ч≥ 3000≥ 1000≥ 5000≥ 5000
Критерии оценки:
— выходная мощность (при Ra = 5,2 кОм), Вт≥ 2,0≥ 2,7≥ 2,7≥ 2,7
— обратный ток первой сетки, мкА−≤ 1,5≤ 1,5≤ 1,5

Принципиальная схема

Tda7294 — интегральный усилитель нч на 100 ватт , схема и характеристики

Двухкаскадный усилитель мощности построен с двухтактным выходным каскадом по ультралинейной схеме (рис. 1). Усилитель имеет две особенности — отсутствие отдельного фазоинвертора и наличие стабилизированного источника тока в цепи катодов ламп двухтактного каскада.

Идею применения источника тока в выходном каскаде порекомендовал мне пермский конструктор радиоаппаратуры О. И. Катаев.

Первый каскад усилителя собран на двойном триоде 6НЗП. Лампа эта при средних значениях крутизны и коэффициента усиления имеет немаловажную для стереофонических усилителей особенность — симметричную цоколевку. Поэтому каскады левого и правого каналов можно выполнить совершенно симметричными как при навесном, так и при печатном монтаже.

Рис. 1. Принципиальная схема двухтактного лампового усилителя мощности на 6П14П.

Сигнал с регуляторов громкости (переменные резисторы R1.1 и R1.2) в каждом канале через разделительный конденсатор подается на сетку триода лампы VL1. Усиленный сигнал с резистора нагрузки R6 (R7) через конденсатор С5 (С6) поступает на управляющую сетку одной из выходных ламп VL2 и VL3 (здесь и далее указаны элементы лишь правого канала — верхнего по схеме).

Управляющая сетка лампы VL3 соединена с общим проводом, поэтому лампы возбуждаются в противофазе за счет катодной связи и высокого внутреннего сопротивления источника тока.

↑ Налаживание усилителя несложно.

Прежде всего убеждаются в работоспособности блока питания. Напряжение «+275» может быть в пределах от 250 до 300 В (в зависимости от типа использованного трансформатора). Переменное напряжение 6,3 В считается в пределах нормы, если оно не ниже 6,0 В, но и не выше 6,5 В. Затем к блоку питания подключают плату усилителя. Лампы пока не устанавливаем.
Таблица 1. Напряжения на панельках без ламп

Панелька лампы Ножка
1 2 3 4 5 6 7 8 9
VL1 +49 0 0 +275 — +275 0 0 +49
VL2 — 0 0 +49 +49 — +275 — +275

Подключив плату, нужно проверить поступающие напряжения на панельки ламп. В таблице 1

приведены значения напряжений для этого случая. Очень тщательно отнеситель к замеру напряжения на 2-й ноже панельки VL2 — там должен абсолютный «0». Малейшее положительное постоянное напряжение будет значить только одно — конденсатор C4 имеет утечку и должен быть заменен до включения ламп. Напряжение «+49» — это напряжение, которое получается на делителе R11-R12, и если вы изменяли номиналы этих резисторов, то оно может отличаться от указанного, но в любом случае оно должно соответствовать напряжению в точке соединения R11-R14. Отсутствие или значительное несоответствие напряжения «+275» на какой-либо ножке говорит о неисправности в этой цепи, как правило об обрыве. Конечно, могут еще быть неисправны C3 или C5, но в этом случае последствие их неисправности будет выражено путем обугливания резисторов R7 или R10 соответственно.

Таблица 2. Напряжения на ножках ламп

Панелька лампы Ножка
1 2 3 4 5 6 7 8 9
VL1 +49 +2,0 0 +150 — +150 0 +2,0 +49
VL2 — 0 +6,0 +49 +49 — +250 — +255

Если все в порядке, отключаем питание, подключаем акустические системы или эквивалент нагрузки (которым может служить резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт), снимаем джампер JP1 и устанавливаем лампы. Подаем питание на усилитель и сразу же снова контролируем напряжения на ножках 3 ламп VL2. По мере разогрева катодов оно должно плавно увеличиться до +6,0..6,1 В и далее оставаться таким — это будет говорить о выходе ламп на нормальный рабочий режим. Напряжение, выше чем 6,3 В, говорит о сильном износе лампы (уменьшилась крутизна характеристики, как правило следствие загазованности внутри баллона лампы), заниженное напряжение (примерно от 5,8 и ниже) также характерно для долго работавших ламп (потеря эмиссии) — такие лампы необходимо заменить. Напряжения на других ножках ламп приведены в таблице 2. Напряжения на анодах и катодах VL1 указаны для случая разомкнутого JP1 — при его установке на место напряжения на анодах понизятся до 110..120 Вольт, а на катодах до 1,7..1,8 В. Если напряжения укладываются в рамки дозволенных, можно попробовать подать на вход усилителя сигнал небольшой амплитуды (порядка 25—50 мВ, т. к. JP1 снят и чувствительность максимальна). В случае успеха остается лишь убедиться, что общая обратная связь отрицательна. Для этого аккуратно устанавливаем JP1 на место. Если в при этом произойдет самовозбуждение усилителя, сопровождаемое громким шумом, воем или свистом в акустической системе — в этом случае необходимо поменять концы вторичной обмотки выходного трансформатора между собой местами. На этом налаживание можно считать законченным.

Параметры трансформатора ТС-160

Предварительный усилитель на лампе 6ж32п

Напряжения и токи предлагаемого к использованию автором трансформатора ТС-160 (160Вт).

Рис. 2. Принципиальная схема трансформатора ТС-160.

Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 — 31270,6
1 — 2 — 2′ — 1′2200,35
1′ — 3′1270,6
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
5 — 6421,1
5′ — 6′421,1
7 — 8660,9
7′ — 8′660,9
9 — 106,80,3
9′ — 10′6,80,3
11 — 126,93
11′ — 12′6,93

Параметры провода, используемого для намотки обмоток трансформатора ТС-160:

ВыводыобмотокЧисловитковМарка идиаметрпроводаСопротивление,Ом
1 — 2414ПЭЛ 0,693,3
2 — 364ПЭЛ 0,690,5
1′ — 2′414ПЭЛ 0,693,3
2′ — 3′64ПЭЛ 0,690,5
5 — 6158ПЭЛ 0,473,2
5′ — 6′158ПЭЛ 0,473,2
7 — 8250ПЭЛ 0,514
7′ — 8′250ПЭЛ 0,514
9 — 1026ПЭЛ 0,570,3
9′ — 10′26ПЭЛ 0,570,3
11 — 1226ПЭЛ 1,350,1
11′ — 12′26ПЭЛ 1,350,1

Выходные трансформаторы лампового УНЧ

Теперь о выходных трансформаторах. Если у вас есть ТВЗ, то можете сразу их убрать подальше. Не годятся совсем, поскольку выходное сопротивление с таким включением очень отличается от обычного на одной 6п14п. Много было испорчено всяких трансов, перемотано и брошено. В конце концов попались на глаза трансы марки ОСМ-0.016. Вот на них то и получил просто отличный результат! Некоторые мотают на ОСМ-0.16. Зачем нужен такой транс в 160ватт? Если выходная мощность ограничена 9-ю ваттами. Более чем хватает 16 ватных трансов. Если нет таковых, то возьмите железо от ТВК-110. Не поленитесь полностью намотать с нуля выходник на нем. Оно того стоит.

Теперь о намотке.

Мотаем так: первый слой вторичка-90 витков провода 0.47, затем 1500 витков первичка проводом 0.18. Затем еще слой вторички 90 витков провода 0.47 и еще 700 витков первички того же провода. Между обмотками не прокладывал бумажные прокладки, в целях экономии места укладывал два слоя непрозрачного скотча. С прозрачным очень неудобно мотать. И плюс такого решения: обмотка надежно приклеена. При работе не создает никаких шумов. Первичку соединяем в послед, вторичку параллельно. Если железо от ТВК, то вместо последних 700 витков мотаете 1200 витков.

Отмечу, что первичку как ни крути мотать придется виток к витку, иначе все обмотки не влезут. Между половинками железа никаких бумажных прокладок не ставим! Размеры собранного ОСМ: 50 мм высота, толщина железа 32 мм. У ТВК толщина несколько меньше. Фото ОСМ и ТВК выкладываю.

Все остальные нюансы читаем в статье УНЧ начального уровня. Таблица напряжений та же, не забываем с учетом, что тут питание 320 вольт. Лично я не подбирал их вообще. Выставил норму только на 6н3п. Данный усь использую уже пару лет. Работает по 12 часов в сутки, нареканий и поломок не имеется. Работает безотказно. Очень хорошие низы, глубокие и недурно звучат ВЧ.

6N2 Ламповый аналог 6N2P 6Н2П 6N2P-EV 6Н2П-EB Усилительные лампы

‹Вернуться на предыдущую страницу

Наши лампы NOS СССР 6N2, эквивалентные 6N2P 6N2P-EV 6Н2П-EB6Н2П, являются полностью протестированными модернизированными ламповыми лампами для типичных Fatman и всех других китайских усилителей 6N2. Наши ракеты 6Н2П-ЭВ «Восход» представляют собой усиленную версию клапана 6Н2, эквивалентного лампе 6Н2П, разработанного для российских военных, и, следовательно, имеют срок службы 5000 часов и никелированные штифты.

Детали:

Наименование: 6Н2П-ЕВ (6Н2П-ЭБ) Восход Ракеты
Аналоги: *12AX7, 5751, ~ 6AX7, 6CC41
Производитель: Восход завод, СССР:
), никогда не использовался
Дата изготовления: 1970-е/1980-е годы

~ = близкий эквивалент с аналогичными электрическими характеристиками

Показаны все 8 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Посмотреть как:

Быстрый просмотр

Лампы 6N2 Эквивалентные вакуумные лампы 6N2P-ev

Лампы премиум-класса — долгий срок службы NOS Военная спецификация СССР *6N2P-EV соответствует вашим требованиям. Free BS310 Стандартные термостойкие силиконовые антивибрационные демпферы *Эти трубки совместимы с нашими 20-мм силиконовыми антимикрофонными демпферами . Всегда проверяйте для правильной вакуумной трубки в руководстве пользователя вашего производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

12,00 фунтов стерлингов – 35,95 фунтов стерлингов Добавить в корзину

Распродажа! Быстрый просмотр

Вакуумные лампы усилителя Dared MP-5BT

Вакуумные лампы премиум-класса — полный комплект из 3 комплектов с длительным сроком службы NOS Военная спецификация СССР 6N1P-ev (1), 6N2P-ev (1) и 6E2 (1) штатные китайские усилители 6Н1 Free BS310 Стандартные термостойкие силиконовые антивибрационные демпферы. Наши клапаны 6N1/6N2 совместимы с нашими 20-мм антимикрофонными демпферными кольцами Также доступны отдельные запасные трубки для модернизации — см. основное описание. *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, повредить усилитель и аннулировать 30-дневную гарантию. Добавить в корзину

Распродажа! Быстрый просмотр

Комплект для модернизации лампового предусилителя Douk Audio Little Bear T11

Соответствующее трио премиального длинного срока службы NOS СССР, военная спецификация 6N2P-EV (3) согласованная пара, прямая установка Обновление для стандартных китайских усилителей 6N2 Полностью протестировано на стенде — гарантировано отсутствие утечек или коротких замыканий. Бесплатно 3 x BS310 Стандартные термостойкие силиконовые антивибрационные демпферы *Эти трубки совместимы с нашими 20-мм силиконовыми антимикрофонными демпферами . Также доступны отдельные сменные трубки для модернизации — см. Сопутствующие товары *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

24,99 фунтов стерлингов Добавить в корзину

Распродажа! Быстрый просмотр

Комплект для модернизации вакуумных ламп Fatman i-Tube Carbon Edition, 2 А

Премиальные вакуумные лампы Полный комплект с длительным сроком службы NOS, военная спецификация СССР, Premium 6N2P-ev (2), согласованная пара, прямая установка, обновление для стандартных китайских усилителей 6N2. Free BS310 Стандартные термостойкие силиконовые антивибрационные демпферы. Полная инструкция по установке в комплекте. Эти трубки совместимы с нашими 20-мм антимикрофонными демпферными кольцами . Также доступны отдельные запасные трубки для модернизации — см. основное описание. *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

32,95 фунтов стерлингов Добавить в корзину

Распродажа!Новинка! Быстрый просмотр

Fatman Red-i2 Комплект для модернизации вакуумной лампы усилителя

Премиум вакуумные лампы — полный набор из 2 долговечных NOS военных спецификаций СССР, напрямую устанавливаемых на стандартные китайские усилители 6N2, а также редкий индикатор громкости 6E2 Magic Eye Volume. 3 комплекта клапанов. Free BS310 Стандартные термостойкие силиконовые антивибрационные демпферы. Полная инструкция по установке в комплекте. Наши клапаны 6N2 совместимы с нашими 20 мм Антимикрофонные демпферные кольца Также доступны отдельные сменные трубки для модернизации — см. основное описание. *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

32,95 фунтов стерлингов Добавить в корзину

Распродажа! Быстрый просмотр

Fatman Wi-Tube Amp Vacuum Tube Upgrade Kit

Premium Vacuum Tubes — Полный набор из двух долговечных NOS СССР военного образца Premium 6N1P-ev (1) и Premium 6N2P-ev (1) прямое обновление для склада китайские усилители Free BS310 Стандартные термостойкие силиконовые антивибрационные демпферы. Полная инструкция по установке в комплекте. * Лампы предусилителя 6N1/6N2 совместимы с нашими 20-мм силиконовыми антимикрофонными демпферами . Также доступны отдельные сменные трубки для модернизации — см. основное описание. *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

14,95 фунтов стерлингов В корзину

Быстрый просмотр

Углеродный ламповый усилитель i-Tube Trinity Valve Upgrade Kit

Резюме:

  • Превосходные проверенные и проверенные лампы для модернизации
  • Улучшенный звук по всему спектру
  • 3 уровня улучшения на выбор!
  • 30-дневная гарантия возврата денег
  • Аудиофильское качество от AudioZomba

Прокрутите вниз, чтобы найти опции и подробное описание

12,95 фунтов стерлингов – 36,50 фунтов стерлингов Добавить в корзину

Распродажа! Быстрый просмотр

Ламповый усилитель YPL MP5 MKII – комплект для модернизации ламп 6N2

Подходящая пара ламповых усилителей Premium с длительным сроком службы NOS для военных спецификаций СССР 6N2P-ev (2) согласованная пара напрямую для модернизации стандартных китайских усилителей 6N2 Free BS310 Стандартный термостойкий силиконовый антивибрационный амортизаторы со всеми подобранными парами. Полная инструкция по установке в комплекте. *Эти трубки совместимы с нашими 20-мм силиконовыми антимикрофонными демпферами . Также доступны отдельные запасные трубки для модернизации — см. основное описание. *Всегда проверяйте правильность вакуумной трубки в руководстве пользователя производителя. Установка неправильных ламп может быть опасной, может привести к повреждению усилителя и аннулированию 30-дневной гарантии.

16,95 фунтов стерлингов Добавить в корзину

Трубчатый нагреватель 6n2p vs 12ax7

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
