Что такое предварительный усилитель. Предусилитель: что это такое, зачем нужен и как выбрать

Ресивер или усилитель или предусилитель
Различия между ресивером, усилителем и предусилителем основаны на их функциях. Ресивер подключает устройства ввода и вывода, а усилитель усиливает сигнал, чтобы его можно было воспроизводить через акустику. Однако предусилитель усиливает сигнал микрофона до уровня, который можно усилить с помощью усилителя. Я объясню различия между этими тремя устройствами, но сначала стоит обсудить фактические устройства более подробно, чтобы мы могли понять различия.

AV-ресивер — это одна из самых основных частей системы домашнего кинотеатра, и обычно их покупают в первую очередь. Короче говоря, он действует как центральный узел вашего домашнего кинотеатра и выполняет ряд важных задач. Во-первых, это устройство, которое все соединяет воедино. Сюда вы подключаете свои устройства ввода, такие как DVD-плееры, игровые консоли и т. д., и устройства вывода, такие как АС, телевизоры и проекторы. Это означает, что хороший ресивер должен быть функциональным, но при этом простым в использовании.

По крайней мере, ресивер облегчает переключение между всеми вашими устройствами. Хотя вам не обязательно нужен ресивер в вашем домашнем кинотеатре, (у меня нет в моей системе 5.1), но это имеет смысл, если у вас более одного устройства ввода, поскольку это избавляет вас от необходимости вручную переключать кабели каждый раз, когда вы хотите переключать устройства. Ресивер действительно полезен, когда у вас нет устройств вывода видео. Например, если у вас есть проигрыватель, то подключение его к ресиверу не только избавляет вас от необходимости отключать все от сети, но и автоматически переключает ваши АС с объемного звука на стереозвук.

Это еще одна важная функция ресивера: он дает вам полный контроль с подключениями. Наряду с громкостью ресивер позволит вам изменить настройки эквалайзера, режимы объемного звука и многое другое.

Есть ли в ресивере усилитель?

Как я уже упоминал, одна из основных задач ресивера — подавать аудиосигнал на ваши колонки. По определению это означает, что он содержит усилитель, поскольку он необходим для усиления входного аудиосигнала, чтобы его могли принимать все АС.

Точно так же некоторые ресиверы могут также содержать предусилитель в зависимости от его функций. Предусилитель просто усиливает более слабые сигналы, чтобы их мог взять усилитель, но это не всегда необходимо.
Домашний кинотеатр — ресивер, как правило , содержит 5 каналов, но некоторые из них будут иметь 7.

Что еще может ресивер?

Хотя это основные функции ресивера, у них часто есть ряд других функций, которые приносят разную пользу в домашнем кинотеатре.

К ним относятся:

• Декодирование цифровых форматов объемного звука из источника входного сигнала, чтобы их можно было правильно воспроизводить на АС.
• Работает как центральный интерфейс для вашего домашнего кинотеатра (возможно, через мобильное приложение).
• Многие также имеют специальные экраны, чтобы вы могли настраивать параметры.
  Ресиверы также содержат цифровой радиотюнер, позволяющий подключаться к цифровому радио.
  Следует иметь в виду, что многие приемники имеют режим обработки сигналов. Когда это применяется к видеосигналам , это иногда может привести к потере качества изображения, но это не всегда так.

По своему личному опыту я обнаружил, что это чаще всего происходит при работе с сигналами UHD. Однако это легко исправить с помощью функции обхода сигнала, которая есть на каждом ресивере. Это остановит ресивер от обработки изображения, что сделает его более верным исходному сигналу.

Что такое усилитель?

В общих чертах, усилитель — это устройство, которое преобразует сигнал низкого напряжения, достаточно мощный для питания АС. Усилители используются не только в домашних кинотеатрах, но и в любом устройстве с акустикой или динамиками. Однако мощность усилителя будет варьироваться в зависимости от его назначения.
Вторая функция усилителя не менее важна: она позволяет пользователю собирать несколько сигналов перед их преобразованием в сигнал линейного уровня. Сигнал линейного уровня относится к сигналу, который отправляется на АС, а также к уровню, на котором должны быть все входные сигналы.

Короче говоря, ресивер — это усилитель, но не все усилители являются приемниками. Основная задача усилителя — усилить сигналы, чтобы у них было достаточное усиление для воспроизведения через АС. Все остальное считается дополнительной функцией и с большей вероятностью встречается в ресивере, чем в усилителе.

Усилители можно разделить на 2 основные категории:

• Усилитель мощности. Это просто усилитель, усиливающий входные сигналы для акустики.
• Интегрированный усилитель. Этот тип также содержит предусилитель, что означает, что он может усиливать сигналы и добавлять достаточное усиление для воспроизведения через АС.

Нужен ли мне усилитель в домашнем кинотеатре?

Как мы установили, между ресивером и усилителем есть несколько отличий. Значит ли это, что в домашнем кинотеатре вам нужны оба? Ответ на этот вопрос во многом будет зависеть от вашей системы и настройки.

Короткий ответ: если у вас есть хороший ресивер, вам не понадобится дополнительный усилитель. Все ресиверы содержат усилитель, поэтому, если в нем достаточно каналов для вашей акустической системы, то всё нормально.

Однако этого не произойдет, если у вас есть АС, требующие большой мощности, или вы планируете использовать больше колонок, чем может выдержать ваш ресивер. Подключение энергоемких АС к ресиверу может привести к его перегреву или поломке, так что здесь вам пригодится усилитель.

Точно так же, если вы хотите подключить к вашей системе дополнительные АС или динамики или вам нужно заполнить очень большую комнату, вам может потребоваться дополнительный усилитель для усиления сигнала. Для такого рода настроек не существует общего правила.

Суть в том, что вы с самого начала добьетесь гораздо большего успеха, подобрав свое оборудование. Например, если вы покупаете набор мощных колонок, убедитесь, что у вашего ресивера достаточно мощности для их работы.
Кроме того, АС или динамики обычно сообщают вам, сколько мощи им нужно, поэтому обратите внимание на эту информацию.

Что такое предусилитель?

Предусилитель — одна из самых неоднозначных частей домашнего кинотеатра. На самом базовом уровне предусилитель принимает особенно слабые входные сигналы и усиливает их, чтобы они соответствовали другим сигналам, обрабатываемым в усилителе.

Лучшим примером для объяснения этого является записывающее оборудование. У микрофона слабый сигнал, что его называют микрофонным , который значительно слабее, чем сигналы инструментального уровня.

Все эти сигналы необходимо повысить до сигнала линейного уровня, который затем усиливается усилителем и отправляется на АС. Это то, что делает предусилитель: он усиливает сигнал до нужного для усилителя уровня.

Поэтому при выборе предусилителя он должен работать в соответствии с вашим усилителем. Устройства должны иметь одинаковые уровни мощности, чтобы они не создавали помех и не создавали ненужной обратной связи или искажения сигнала.

Предусилители бывают двух типов:

Точно так же интегрированный усилитель уже содержит предусилитель, и оба компонента предназначены для совместной работы.

Что еще делает предусилитель?
Наряду с усилением более слабых сигналов предусилитель должен изменять качество звука в соответствии с увеличением громкости. Без обработки звука сигнал, принимаемый усилителем, был бы слишком мутным и содержал бы слишком много искажений.

Увеличение громкости сигнала также увеличивает нежелательный фоновый шум. Точно так же он влияет на уровень шума  который представляет собой общий звук всех нежелательных шумов на вашем входном сигнале.

Различия между усилителем и предусилителем

Ключевые различия между усилителем и предусилителем можно разбить следующим образом:

Предусилитель необходим для усиления сигналов с усилителя мощности.
Затем усилитель усиливает сигнал, чтобы его могли принять все АС в цепи.
Предусилитель выполняет некоторый уровень обработки звука для удаления фонового шума, в то время как усилитель этого не делает.
Усилитель гораздо важнее в домашнем кинотеатре, но ресивер будет содержать и то, и другое, а это значит, что вам не нужно покупать ни то, ни другое.

Короче говоря, предусилитель можно рассматривать как усилитель для усилителя мощности. В системе домашнего кинотеатра не будет ни того, ни другого, а то и другое будет в ресивере. Однако, если вы покупаете интегрированный усилитель, вам не нужно думать о покупке обоих.

Сравнение качества звука

Качество звука в этих устройствах сложно сравнивать, потому что, хотя они усиливают сигнал, они в значительной степени все влияют на качество звука. Однако есть способы сравнить влияние устройств на общее качество звука.

Суть в том, что устройство наихудшего качества в системе будет иметь наибольшее влияние на качество звука. Неважно, предусилитель это, ресивер или усилитель, самое слабое звено будет вашей проблемой.

Когда дело доходит до ресивера, о качестве звука сказать особо нечего. Он содержит все части, необходимые для усиления и обработки аудиосигналов, поэтому должен работать достаточно хорошо. Тем не менее, не забудьте приобрести ресивер хорошего качества, если вам нужен звук высокого качества.

Предусилитель будет иметь большее влияние на общее качество звука, чем усилитель, но это потому, что он выполняет определенный уровень обработки звука перед отправкой сигнала на усилитель.

На самом базовом уровне усилитель должен просто усиливать сигнал, чтобы его можно было отправить на АС. Следовательно, это не должно влиять на качество звука, если это устройство хорошего качества. Низкочастотный усилитель вполне может добавить к сигналу собственную обратную связь или искажение, если он не подходит для работы.

Однако вам нужно сбалансировать усилитель и предусилитель, если вы не вкладываете деньги в ресивер. Предусилитель должен иметь правильный регулятор громкости и выходное сопротивление для усилителя, но усилитель должен иметь правильный уровень чувствительности для предусилителя.

Кроме того, усилитель должен иметь достаточную мощность и правильный импеданс для размера комнаты и количества колонок в цепи. Хороший усилитель гораздо важнее хорошего предусилителя, но вы должны стремиться сбалансировать качество.

В мире домашних кинотеатров термин, используемый для обозначения устройств в ресивере, является отдельным. Это означает, что система с предусилителем и усилителем является отдельной системой. Когда это лучший вариант?

Ресивер — хороший выбор, если у вас есть несколько устройств ввода, между которыми вы бы постоянно переключались. Это особенно актуально, если вы собираетесь смотреть телевизор или фильмы на других типах носителей.

Однако, если вы являетесь аудиофилом и планируете слушать музыку так же часто, как и смотреть кино, то разделенная система может быть лучшим выбором. Это дает вам гораздо более «верный» сигнал, а также позволяет максимально использовать вашу музыку.

Однако основным недостатком здесь является то, что вам придется вручную переключаться между устройствами ввода. Если у вас есть только одно телевизионное устройство (например, игровая консоль), а затем музыкальное устройство, это не должно быть большой проблемой.

Другой вариант — купить кабельные переключатели, но они часто могут доставить больше проблем.
Ресивер также является лучшим вариантом для новичков в мире домашних кинотеатров. Он содержит все необходимые части для начала работы и выполняет большую часть работы за вас. Переключение в систему усилителя лучше для тех, кто лучше разбирается в AV-оборудовании — это требует большей ручной настройки, а также большего количества единиц оборудования. И наоборот, переход на раздельную систему может стать неплохим проектом для высококачественного домашнего кинотеатра.

Плюсы и минусы ресивера по сравнению с усилителем и предусилителем

Когда дело доходит до создания стерео системы или домашнего кинотеатра, лучше всего определиться с тем, что вы хотите, прежде чем начать покупать. Вам следует выбирать оборудование в зависимости от ваших потребностей, вашего уровня знаний и вашего бюджета.

Для целей этого сравнения мы рассмотрим систему на основе ресивера и систему с раздельным входом, которая эффективно трансформируется в систему усилитель / предусилитель.

Перечисленные здесь плюсы и минусы не являются исчерпывающими, но предназначены для более последовательного сбора информации, представленной в этой статье, которая поможет вам решить, что лучше для вашего домашнего кинотеатра.

Плюсы и минусы ресиверов

Плюсы

• Ресиверы, как правило, будут менее дорогим вариантом, потому что они позволяют использовать все оборудование в одной коробке.
• Основное преимущество ресиверов заключается в том, что они содержат все необходимые компоненты для начала работы, а также несколько вариантов ввода и поддержку как минимум 5 каналов.
• Один ресивер будет занимать значительно меньше места, чем все остальные компоненты, установленные по отдельности.

Минусы ресиверов

• Компоненты ресивера, как правило, будут более низкого качества, чем если бы вы покупали их отдельно. Большая часть этой жертвы заключается в усилителе, а это означает, что он может не справиться с мощными АС или динамиками.
• Точно так же вы должны заменить весь блок при обновлении или замене сломанных компонентов. Это может показаться пустой тратой денег, если все остальное работает нормально.
• Ресивер может не предлагать уровень звука ожидаемый истинным аудиофилом.

Плюсы и минусы системы усилитель / предусилитель

Плюсы

• У вас есть полная гибкость в отношении того, что входит в эту систему. Это означает, что вы можете исключить определенные функции, которые вам не нужны, и сосредоточиться на создании системы, которая точно соответствует вашим потребностям.
• Обновить эту систему намного проще, потому что вы можете просто поменять блок, который вам больше не нужен.
• Хотя это и дороже, вы обычно можете рассчитывать на более длительный срок службы отдельной системы из-за более высокого уровня гибкости.

Минусы

• Отдельная система будет дороже, потому что вам нужно покупать все компоненты по отдельности.
• Точно так же вы должны инвестировать в компоненты сопоставимого качества; Это означает, что общее качество звука в большей степени зависит от вашего бюджета.
• Отдельная система будет занимать больше места, поскольку каждый компонент представляет собой единое целое, а не интегрируется в единый.
• Отдельная система может стать слишком запутанной для человека, не знакомого с аудиооборудованием, что сделает ресивер более простым вариантом.

ИТОГИ. Все это сводится к тому, что не существует единого ответа, подходящего всем.

Кроме того, компоненты в обычном ресивере имеют более низкое качество, чем если бы они были куплены отдельно.

Когда дело доходит до сравнения ресиверов с усилителями и предусилителями, различия обнаруживаются в их функциональности. Ресивер содержит предусилитель и усилитель, и их можно разделить на две части: интегрированную или отдельную.

Решая, что купить для домашнего кинотеатра или стерео, выбирайте исходя из своих потребностей. Если у вас более одного устройства ввода, тогда имеет смысл использовать ресивер, но если вам нужна действительно индивидуальная система домашнего кинотеатра или стерео, то лучшим вариантом может быть усилитель или усилители.

Я надеюсь, что эта статья «Ресивер, усилитель и предусилитель — различия» немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб ОК

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт. Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях.

Желаю удачи в поиске своего звука! На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Вам нужен хороший фонокорректор, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т. д.) то пишите в ВК, помогу выгодно и с гарантией приобрести хорошую звуковую технику…

Если вы являетесь производителем, рекламодателем, импортером, дистрибьютором или агентом в области качественного воспроизведения звука и хотели бы связаться с нами, пожалуйста, пишите в
ВК или ОК , ФК или ИНСТА или по эл. почте: [email protected]

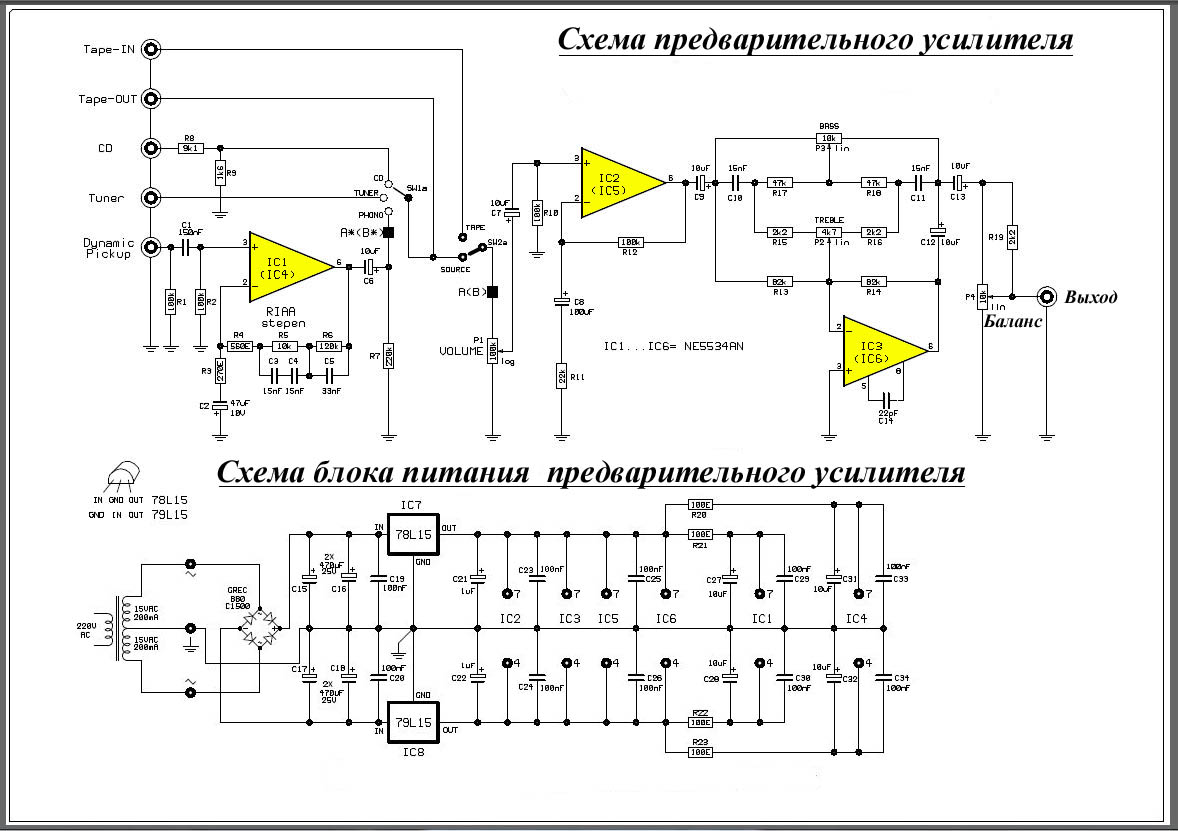

Что такое предусилитель? Зачем нужен пассивный предусилитель?

 Основное описание – предварительный усилитель это «устройство, которое служит в качестве селектора входов и маршрутизатора между источником и усилителем мощности, которое может ослаблять или усиливать общий уровень громкости».

 Что такое предусилитель? Зачем нужен пассивный предусилитель?

Предусилитель может представлять собой простой пассивный сигнальный маршрутизатор без источника питания или активной цепи, или это может быть сложное многоблочное устройство с высоким напряжением и очень сложной активной схемой. В любом случае предусилитель делает одно и то же — получает сигнал из точки А в точку Б с минимальным ухудшением качества звука.

«Идеальный предварительный усилитель или самый лучший предусилитель — это «прямой провод с (или без) усиления» — Это фраза, которую я взял у Стюарта Хегемана, который разработал легендарную линейку электроники Citation для Harman Kardon в начале 60-х годов.

Некоторые аудиофилы, особенно те, которые используют не высококачественные системы, иногда замечают, что некоторые предусилители (особенно дешевые) не обеспечивают адекватного динамического контраста, потому что у них нет адекватной буферизации между источником и усилителем мощности (+ есть окрас в звуке), что вызывает несоответствия импеданса и т.д, которые могут засорить динамические показатели в музыке.

Мой собственный опыт работы с такими предусилителями довольно большой. Хорошо спроектированные пассивные усилители, такие как Релейный предусилитель №1 или Placette, были созданы для обеспечения высокой точности звука без окраса. Я использовал разные высококачественные предварительные усилители в бесчисленных системах на протяжении многих лет без каких-либо негативных последствий, однако и у меня были казусы.

Если длина кабеля достаточно велика, скажем, более 8 м, даже хорошо спроектированный пассивный или активный предусилитель с буферизацией и без, может столкнуться с проблемами.

Если одна из ваших музыкальных систем представляет собой настольную компьютерную систему с коротким кабельным расстоянием в один метр или менее между компонентами, то пассивный предусилитель является идеальным выбором. Я никогда не испытывал каких-либо проблем с динамикой или усилением при использовании пассивного регулятора в разных системах, и в течение многих лет я пробовал много комбинаций ЦАП и усилителей мощности ….

Единственное, что лучше, чем пассивный предусилитель (регулятор) в настольной системе, это вообще не подключать предусилитель. Многие ЦАПы USB имеют встроенные функции предварительного усиления. 11.28, 11.38, Wyred4Sound DAC2, Bel Canto DAC 3,5 VB, Benchmark DAC HDR, и Weiss DAC 202 все имеют отличные системы предусиления, которые делают внешний предусилитель ненужным.

Простое избавление от дополнительных кабелей и разъемов (для установки предварительного усилителя между ЦАП и усилителем требуется дополнительный набор межсоединений) в настольной системе улучшается общий звук независимо от того, какой предварительный усилитель вы меняете между ЦАП и усилителем мощности.

Вот почему я настоятельно рекомендую всем, кто рассматривает ЦАП с поддержкой USB, взглянуть на устройства, которые включают функцию предусилителя. Меньше может быть больше, особенно когда дело доходит до предусилителей.

ВСЕ альбомы из «ТОП 10 лучших аудиофильских SACD альбомов» в лучшем качестве можно скачать ЗДЕСЬ → ТОП 10 лучших аудиофильских SACD альбомов!

Откройте документ Word, наведите на любую ссылку и нажмите CTRL + левая кнопка мыши — ссылка откроется в браузере, переходите и качайте, все файлы проверены — вирусов нет!

Я надеюсь, что эта статья «Что такое предусилитель? Зачем нужен пассивный предусилитель?» немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб

Вам нужен хороший фонокорректор, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией  приобрести хорошую звуковую технику…

Если вы являетесь производителем, рекламодателем, импортером, дистрибьютором или агентом в области качественного воспроизведения звука и хотели бы связаться с нами, пожалуйста, пишите в

 ВК  или ОК или ИНСТА  или по эл. почте: [email protected]

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

НЕ забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске своего звука!

 На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Предусилитель — самое незаметное или самое главное звено?

Цифровые усилители против аналоговых. Что лучше?

Цифровая техника постоянно развивается, и, наряду с этим развитием, в продаже появляется всё большее количество полностью цифровых усилителей. Это, в свою очередь, всё более остро ставит вопрос относительно того, какой тип усилителей всё таки лучше: цифровой или аналоговый. Абсолютное большинство заядлых аудиофилов и энтузиастов Hi-Fi аудио техники ответят на этот вопрос однозначно и не задумываясь — «конечно аналоговые лучше». Не будем спешить с выводами и попробуем во всём разобраться. Скажу сразу, что как бы мы не старались сопротивляться, всё равно за цифровой техникой будущее и до настоящего времени за ней было только будущее, но не настоящее, так как качество звука первых моделей цифровых усилителей было мягко говоря не самым хорошим. В настоящее время ситуация изменилась кардинальным образом.

В чём же принципиальная разница между цифровыми и аналоговыми усилителями? Аналоговый усилитель получает от источника сигнал в аналоговой форме, в виде переменного тока и напряжения, изменяющегося со звуковой частотой, усиливает его и передаёт на акустические системы. Цифровой усилитель работает только с цифровыми сигналами, он получает от источника сигнал в цифровой форме (в виде ноликов и единичек, а точнее в виде импульсов сигнал есть/нет), усиливает его и только после этого, перед непосредственной передачей на акустические системы, преобразует его в аналоговыю форму.

К сожалению, цифровые усилители до сих пор не получили широкого признания в среде аудиофилов, но, зачастую, незаслуженно. Подавляющее большинство аудиофилов, предпочитающих High-End стереосистемы, заранее отвергают цифровые усилители и даже не желают их прослушивать, основывая своё мнение, зачастую ошибочное, на критических журнальных статьях и мнениях «специалистов», большинство из которых даже отдалённо не представляют о чём говорят. Да, пожалуй, цифровые усилители нельзя назвать полностью идеальными, но ведь аналоговые аппараты тоже обладают своими недостатками.

Пожалуй единственным случаем, когда я полностью отверг бы идею использования цифрового усилителя в стереосистеме является случай, когда в качестве одного из источников используется проигрыватель виниловых пластинок (он же виниловый проигрыватель или LP-проигрыватель).

Ни для кого не секрет, что виниловый проигрыватель является стопроцентным аналоговым источником сигнала, также секретом не является то, что любая оцифровка сигнала приводит к некоторой потере звуковой информации, а именно: звук немного теряет свою «аналоговость» и величина этой потери напрямую зависит от качества аналого-цифрового и цифро-аналогового преобразователей (digital-analog converter, он же DAC).

Справедливо замечу, что аналоговый звук является эталоном для записи (лучше аналоговой записи может быть только живое выступление музыкантов) и насколько бы не был совершенен цифро-аналоговый преобразователь, он неизбежно немного ухудшит звук (это может быть ничтожно малое ухудшение, которое многие возможно даже не заметят, но оно всё таки будет). А, как уже упоминалось ранее, цифровые усилители работают только с цифровыми сигналами, следовательно, если к нему подключить аналоговый LP-проигрыватель виниловых пластинок, то усилитель будет вынужден преобразовать его аналоговый сигнал в цифровой, с которым он в дальнейшем будет работать, а после усиления сигнал будет вновь преобразован в аналоговый и передан на акустические системы. Это двойное преобразование аналог-цифра-аналог не испортит звук, но сделает его похожим на звук с компакт диска, следовательно, Вы потеряете ту «аналоговость», ради которой скупали пластинки и потратили средства на приобретение качественного проигрывателя винила.

Что же касается воспроизведения CD, здесь оба усилителя конкурируют на равных и сейчас мы разберёмся почему. CD-диск, как таковой, несёт на себе запись в цифровой форме, значит заведомо не является аналоговым, значит та самая «аналоговость» звука уже потеряна на этапе оцифровки Вашей любимой музыки и записи её на диск. CD-проигрыватель считывает звуковую информацию в цифровой форме с диска, а встроенный или внешний цифро-аналоговый преобразователь преобразует её в аналоговую форму, при этом качество воспроизведения CD-диска напрямую зависит от качества считывания информации с поверхности компакт диска и точности преобразования её в аналоговую форму. Системы считывания в настоящее время уже почти достигли своей высшей точки развития, а цифро-аналоговые преобразователи продолжают развиваться.

Таким образом, если в CD-проигрывателе установлен некачественный цифро-аналоговый преобразователь, то некачественно преобразованный в аналоговую форму сигнал поступает с проигрывателя на аналоговый усилитель. Стоит отметить, что даже если аналоговый усилитель в данном случае будет самый лучший в мире, то он всё равно не сможет улучшить качество звука, он сможет лишь не ухудшить его, ведь идеальный усилитель должен только усиливать сигнал и не вносить в него даже малейших изменений. Таким образом, плохой цифро-аналоговый преобразователь, установленный в CD-проигрывателе станет причиной общего ухудшения качества звука, независимо от того, что мы выбрали лучший образец усилителя (аналоговый усилитель, в данном случае, не панацея, как видите).

Давайте теперь представим принцип действия стереосистемы на основе связки «CD-проигрыватель + цифровой усилитель».

Для того, чтобы нам ощутить все преимущества использования цифрового усилителя нам потребуется CD-проигрыватель с цифровыми выходами на задней панели (это разъёмы с которых можно получить сигнал в цифровой форме до того как встроенный цифро-аналоговый преобразователь преобразует его в аналоговую форму) или CD-проигрывателю предпочесть CD-транспорт, в котором цифро-аналоговый преобразователь в принципе отсутствует (зачем платить за цифро-аналоговый преобразователь встроенный в проигрыватель, если мы его не собираемся использовать при подключении к цифровому усилителю). После того как усилитель усиливает сигнал в цифровой форме при помощи встроенного цифро-аналогового преобразователя, он преобразует усиленный цифровой сигнал в аналоговую форму и передаёт его акустические системы.

Получается, что мы как бы отказываемся от «услуг» родного встроенного в CD-проигрыватель цифро-аналогового преобразователя в пользу цифро-аналогового преобразователя, установленного в цифровой усилитель (это позволит существенно повысить качество воспроизведения в случае если цифро-аналоговый преобразователь стоящий в цифровом усилителе лучше по качеству чем тот, что стоит в CD-проигрывателе или наоборот ухудшить, если ситуация обратная).

Справедливости ради замечу, что CD-проигрыватель к цифровому усилителю можно подключить и через аналоговые входы-выходы, но тогда теряется смысл использования цифрового усилителя, а многократное преобразование аналога в цифру и обратно не очень благотворно повлияет на звук. Прямое же подключение через цифровой кабель кардинальным образом уменьшает количество ненужных преобразований аналога в цифру и обратно и, соответственно, существенно снижается негативное влияние на звук.

Итак, если сравнить оба варианта (с аналоговым и с цифровым усилителем), то можно заметить, что основная разница, если не вдаваться в детали, заключается в том, что в случае использования аналогового усилителя цифро-аналоговый преобразователь находится перед усилителем, а в случае с цифровым усилителем цифро-аналоговый преобразователь находится после усилителя. И самое главное, что в обоих случаях звук был изначально оцифрован, а следовательно, и в одной системе и во второй та самая «аналоговость» уже отсутствует.

Основной вывод из вышесказанного: если цифро-аналоговый преобразователь, установленный в CD-проигрыватель лучше по качеству чем тот, который стоит в цифровом усилителе, то лучше предпочесть аналоговый усилитель, а если цифро-аналоговый преобразователь в цифровом усилителе превосходит по качеству аналогичный установленный в CD-проигрывателе, то цифровой усилитель — это лучший вариант для Вас.

У цифровых усилителей есть дополнительные достоинства и возможности в отличии от их аналоговых конкурентов — это цифровая обработка сигнала не ухудшающая качество звука, к примеру, любая обработка сигнала (регуляторы тембра и прочее) в аналоговом усилителе неизбежно негативно отразится на качестве звучания). В зависимости от производителя и модели цифрового усилителя виды обработки сигнала колеблятся от элементарной регулировки тембров и частот, до сложнейших алгоритмов по коррекции акустики помещения и амплитудно-частотных характеристик всей системы. Кроме того цифровые усилители самые экономичные по энергопотреблению, имеют самый высокий КПД, обладают внушительной мощностью, огромным коэффициентом демпфирования акустических систем и практически не нагреваются при работе. Но не забывайте, что окончательный выбор предстоит делать Вам после прослушивания.

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети

• Регистрация

1. Главная
2. Страница не найдена

• Реклама на сайте

• Контакты

---

• © 2015 McGrp. Ru

Что такое предусилитель? Зачем они нужны?

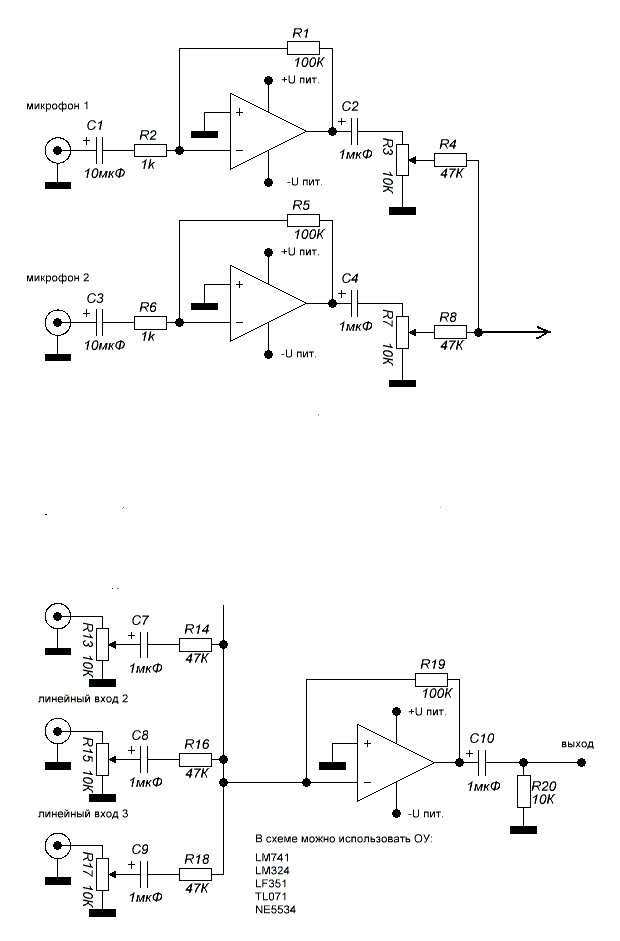

Это звучит так: если вы записываете с микрофона, вам нужно использовать предварительный усилитель, без вопросов.

Запись без него возможна на 100%, и у вас такой же процент шансов получить ужасные результаты. Причина, по которой я так непреклонен в этом, состоит в том, что я записал свои первые 30 песен или около того без одной, потому что понятия не имел, что делаю. Мне больше хотелось записать свое искусство, чем изучить технические аспекты того, как это сделать правильно.

Самое смешное во всем этом то, что предусилители спрятаны повсюду. Они встроены в смесители. Они встроены в USB-микрофоны (ради всего святого, не используйте ни один из них). Они встроены даже в дешевый аудиоинтерфейс. На некоторых звуковых картах они даже есть.

Но большую часть времени они настолько невидимы, что, когда новичок начинает запись самостоятельно, он даже не осознает, что существует, и в конечном итоге не использует их вообще!

Очевидно, они существуют не зря. Вопрос в том, почему? Что они делают? Могут ли они плохо выполнять свою работу? Могут ли они чертовски хорошо выполнять свою работу? Что произойдет, если вы пропустите одно? У вас есть вопросы, и у меня есть ответы …

Предусилитель существует из-за характеристики всех микрофонов … Они записывают сигнал микрофонного уровня.

Основное назначение предусилителя

Мы говорили, что микрофоны записывают свои сигналы на уровне микрофона. Происходит то, что акустические волны проходят через воздух и раскачивают диафрагму взад и вперед.Это перемещает магнит в проволочной катушке, и это генерирует электрический сигнал.

Но этот сигнал очень слабый, настолько слабый, что получил собственное название … микрофонного уровня . То же самое и с сигналами инструментального уровня .

Теперь, все наше записывающее оборудование, от компрессоров, эквалайзеров, аналого-цифровых преобразователей, фабрик … все ожидает сигнала линейного уровня . Сигнал линейного уровня находится под гораздо более высоким напряжением, то есть с большей громкостью.Это тип сигнала, исходящего, например, от электрогитар и клавишных.

Итак, задача состоит в том, чтобы поднять сигнал микрофонного или инструментального уровня до сигнала линейного уровня. Это основное назначение предусилителей.

Это основная причина, по которой мы используем предусилители.

Два типа предусилителей: качество звука

Первоочередная задача предусилителя — повысить громкость сигнала микрофонного уровня и сделать это чисто. Вы хотите усилить сигнал, не повышая минимальный уровень шума и не вызывая других проблем, которые возникают по пути, например, электрического гула.

Pre, которые чисто усиливают ваш сигнал для идеального воспроизведения звука, записанного микрофоном, называются Transparent .

Это проблема с НЕ с , использующим предусилитель. Вы можете направить сигнал на инструментальный вход или на звуковую карту и просто увеличить входное усиление как можно выше и получить полезный сигнал для записи на вашу цифровую звуковую рабочую станцию.

Но вы тоже увеличиваете громкость всего шума.Минимальный уровень шума увеличивается с желаемым сигналом. Вы получаете очень высокое соотношение сигнал / шум.

Начиная с акустической обработки, затем с микрофона и затем с предусилителя, вы можете управлять желаемым сигналом, сохраняя при этом минимальное количество шума за счет регулировки усиления. Это часть работы звукооператора.

Итак, вернемся к этому. Прозрачность достигается за счет твердотельной электроники, но в старых предусилителях использовалась ламповая технология (как и в телевизорах с электронно-лучевой трубкой).Некоторые более новые полупроводниковые трансформаторы.

Преобразователи

Pre, в которых используются трансформаторы и вакуумные лампы, предназначены для увеличения громкости ваших сигналов при придании определенного цвета Color .

Окраска, Цвет, Вкус … все это термины, относящиеся к теплу, которое передается вашему сигналу, когда он проходит через лампы или трансформаторы. Происходит очень приятное искажение сигнала.

Это гармоническое искажение, основанное на самом сигнале при очень низкой громкости и низких частотах, которые придают сигналу ощущение «теплоты».

Производители овладели искусством создания прозрачных предусилителей (не то чтобы все они были готовы тратить деньги на правильные электронные компоненты для этого). Большие мальчики, у которых уже есть прозрачные модели, также предоставляют красочные модели.

Дело в том, что это очень тонкая функция, которую не заметят 99% слушателей. Если вы хотите купить лучший микрофонный предусилитель и сталкиваетесь с разговором о окраске, не беспокойтесь об этом вообще.

В первую очередь беспокойтесь о базовом качестве. На верхнем уровне вкусы — это просто очень похожие и очень тонкие предпочтения, о которых люди могут спорить (мы, студийные инженеры, научились слышать каждую нюанс!).

Для чего нужны все ручки и входы?

Мы знаем, что в целом делают предусилители, но как заставить их это делать?

Большинство предусилителей имеют два типа входов. Главный из них — это вход XLR, который принимает кабель, идущий от вашего микрофона, а другой — вход TRS, который принимает кабель, идущий от вашего электрического инструмента (клавиатуры, гитары, баса и т. Д.).

Вы увидите второй вид, обозначенный как «Инструмент» или «Hi-Z», причем второй ярлык является аббревиатурой «высокий импеданс». Вскоре мы поговорим об импедансе.

Вы не можете просто подключить микрофон или инструмент и волшебным образом достигнете нужной громкости. Вам необходимо выполнить усиление .

Каждая часть студийного оборудования ожидает приема сигнала определенного уровня, включая предусилители, компрессоры, эквалайзеры и, что наиболее важно, аналого-цифровые преобразователи.Для этого и предназначена ручка Gain .

Усиление — это отношение вашего выхода к вашему входу. Таким образом, чем выше вы поворачиваете ручку усиления, тем громче становится ваша громкость. Это означает, что вы сообщаете предусилителю, насколько сильно сигнал должен быть усилен.

У некоторых пре-предусилителей есть индикаторы, показывающие, на каком уровне вы работаете, в противном случае вам нужно контролировать свои уровни внутри DAW. Вы также увидите ручки под названием Trim , что по сути то же самое, что и Gain.

Вы увидите еще несколько переключателей, кнопок и ручек.На полупроводниковых предусилителях с трансформаторами и на ламповых предусилителях вы часто найдете ручку импеданса.

Это изменяет количество гармонических искажений, которые будет принимать ваш сигнал, т.е. приятную насыщенность цвета, о которой мы говорили выше. Некоторые не дают вам такой возможности. В любом случае это довольно тонко.

Наконец, вы увидите кнопки для таких вещей, как Invert, которая просто меняет фазу сигнала. Это полезно, когда вы записываете стереосигнал, например, акустическую гитару с двойным микрофоном, и у вас возникают конструктивные или деконструктивные фазовые проблемы.

Вы инвертируете левый или правый канал, и это обычно решает проблему. Вы также увидите возможность подавать 48 вольт фантомного питания . Это необходимо многим микрофонам, и предусилитель это обеспечивает.

У некоторых микрофонов есть собственный встроенный или внешний источник питания, поэтому в этом случае фантомное питание необходимо отключить.

Форм-факторы

: серия 500 / настольный компьютер / стойка

Если вы не знакомы с разным подвесным студийным оборудованием, вы задаетесь вопросом, почему так много разных предусилителей имеют разную форму.

Некоторые из них представляют собой коробки странной формы, которые размещаются на вашем рабочем столе, в то время как другие длинные и горизонтальные, которые устанавливаются в стойку с другим оборудованием. Тогда у вас есть коробка для завтрака, в которую можно установить оборудование в форме 500, которое можно поставить в стойку или разместить на вашем столе!

Desktop Style

Выше представлен одноканальный настольный предусилитель. Есть много музыкантов, таких как рэперы или певцы, которым нужен только один высококачественный канал для вокала. У них нет большого количества другого оборудования, кроме предусилителя и микрофона, поэтому они счастливы, что оно находится прямо у них на столе.

Rackmount Style

Для тех, кто собирает несколько единиц студийного оборудования разного типа, имеет смысл приобрести стоечный форм-фактор. Ширина корпуса и боковые отверстия стандартизованы для направляющих 19-дюймовой стойки. Я этим и занимаюсь, потому что у меня есть компрессоры, эквалайзеры и интерфейсы.

500 Series Lunchbox Style

Наконец, есть также устройства серии 500. Их складывают вертикально в «коробку для завтрака», у которой часто есть ручка, как показано на рисунке слева.Есть ланчбоксы с четырьмя, шестью и восемью слотами. К самым широким из них можно прикрепить проушины и преобразовать их в стоечные.

Стили

серии 500 — это круто, потому что они дешевле, но только после того, как вы заплатили за коробку для завтрака. Они дешевле, потому что являются одноканальными и имеют только лицевую панель по сравнению с гигантским шасси.

Это хорошо для тех, кто хочет собрать много разных вариантов. Вы можете создать свою собственную полосу каналов, если хотите, добавив снаряжение всех типов в свой ланчбокс.

Номера каналов

Предварительные усилители

обычно бывают трех конфигураций:

• Одноканальный
• Двухканальный
• Множество каналов

Вы видели вышеупомянутые одноканальные типы в настольном формате и в стиле 500. Желательны два канала, чтобы вы могли записывать стереосигналы на одну и ту же электронику. Что я еще не показал вам, так это типы, которые имеют четыре канала или даже восемь или 16!

Это наиболее экономичный способ собрать достаточно каналов для записи всей группы вживую или для концерта.Проблема в том, что в большинстве случаев вы получаете посредственные предусилители.

Octopre от Focusrite — 8 каналов

Я имею в виду, что действительно хорошие могут стоить 1000 долларов за канал. Теперь умножьте это на 8 или 16. Тем не менее, вы можете купить полосу предусилителей за 300 долларов, в которую также входят преобразователи. Я уверен, что вы уловили мою мысль.

Нельзя сказать, что они неприемлемого качества, но вы тоже никого не удивите. Что-то вроде этого может быть хорошо для барабанов, если вам нужен дешевый вариант для катания.

Предусилители в канальных линейках

Последнее, о чем стоит упомянуть, — это швеллеры . Они монтируются в стойку и включают в себя предусилитель, ведущий к компрессору, который ведет к эквалайзеру. Он включает в себя все основные компоненты записывающей цепочки. В этой конфигурации вы можете найти несколько потрясающих предусилителей, например, Avalon VT-737sp.

Avalon VT-737sp Channel Strip

Мне одолжили один из них примерно на шесть месяцев, и он меня просто поразил. Это то, что заставило меня всегда добавлять немного компрессии вместо того, чтобы полностью высохнуть, чтобы избежать неожиданных пиков и искажений. Вы должны знать, что они существуют, и более дорогие — очень жизнеспособные и отличные дополнения к студии.

Так что же такое предусилитель?

Теперь вы знаете все, что нужно знать о предварительных усилителях, кроме того, как их делать. Если вы ищете предусилитель, ознакомьтесь с нашим обзором лучших предусилителей в каждом ценовом диапазоне. Теперь у вас есть подробный ответ для всех, кто вас спросит: «Что такое предусилитель?»

Лучшая цена ламповый предусилитель — Лучшие предложения на ламповый предусилитель от глобальных продавцов ламповых предусилителей

Отличные новости !!! Вы находитесь в нужном месте для лампового предусилителя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний ламповый предусилитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ламповый предусилитель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ламповом предусилителе и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ламповый предусилитель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Предусилители

Предусилители




Краткий каталог предусилителей в формате PDF


Предусилители

В этом разделе описаны схемы усилителя, рекомендуемые для детекторов Джадсона.Предварительные усилители серий PA-5, PA-6, PA-7 и PA-9 — это усилители усиления по току, рекомендованные для фотоэлектрических детекторов и приложений. Предварительные усилители режима напряжения для использования с нашими фотопроводящими детекторами включают в себя предварительные усилители серий PA-101 и PA-8200. Общая информация о наших предусилителях:

Источники шума. На рисунке 1 показаны различные источники шума системы детектор / предусилитель. Значения для источников шума предусилителя en, in, Vos и ib перечислены в таблицах спецификаций для каждого предусилителя Judson токового режима.Источники шума предусилителя вместе с характеристиками детектора определяют шум системы. Хотя полный анализ шума системы детектора выходит за рамки данного руководства, влияние различных источников шума можно суммировать следующим приближением:

Итого e _n (f) = [(e _n ² / Z _D ² ) + i _n ² + (4kT / R _D ) + (4kT / R _F )] ^1/2 Z _F
где k — постоянная Больцмана, а T — температура в градусах Кельвина.


Это текст моего нового веб-сайта.

Это упрощенное уравнение шума дает хорошее приближение к общей плотности шума напряжения (В / Гц ^1/2 ) на выходе предусилителя. Обратите внимание, что шум зависит от частоты f и нормирован на полосу шума 1 Гц. Четыре члена в скобках представляют четыре основных источника текущего шума:

• Напряжение шума предусилителя e _n , деленное на реактивное сопротивление детектора Z _D , где

Z _D = R _D / (1+ (2f) ² C _D ² R _D ² ) ^1/2

• Токовый шум предусилителя i _n

• Тепловой шум Джонсона от шунтирующего сопротивления детектора R _D

• Тепловой шум Джонсона от сопротивления обратной связи предусилителя R _F

Общий токовый шум затем умножается на коэффициент усиления трансимпеданса Z _F , где

Z _F = R _F / (1+ (2pf) ² C _F ² R _F ² ) ^1/2

Анализ упрощенного уравнения шума показывает следующее:

• В ситуациях, когда Z _D велико (> 10 кОм), токовый шум предварительного усилителя i _n более важен, чем шум напряжения e _n . Обычно это имеет место при использовании детекторов с высоким импедансом (InSb, охлаждаемый Ge, Ge малой площади) на умеренных частотах. Выберите предусилитель с низким уровнем i _n .

• В ситуациях, когда Z _D мало (<1 кОм), шум напряжения предусилителя e _n становится более важным. Обычно это верно для детекторов с низким импедансом (InAs, Ge большой площади). Выбирайте предусилитель с низким E _n .

• Более крупный R _F добавляет меньше шума тока.Для достижения максимальной чувствительности R _F должен быть больше, чем R _D , когда это возможно.

Коэффициент шума предусилителя: Общим методом оценки шумовых характеристик предусилителя является коэффициент шума N _F , который указывает, какая часть шума системы вызвана предусилителем.

N _F = 10 log ₁₀ [Общий шум / шум детектора]

Идеальный предусилитель имеет коэффициент шума 0 дБ, что указывает на то, что вклад шума предусилителя незначителен по сравнению с шумом детектора. A N _F от 0,1 до 3 дБ считается удовлетворительным. Предусилители с N _F > 3 дБ добавляют системе значительный шум. На рис. 6 показаны коэффициенты шума трансимпедансных предусилителей Джадсона на частоте 1 кГц.

Приложения постоянного тока — дрейф смещения: В приложениях постоянного тока важными становятся входной ток смещения предусилителя I _b и входное напряжение смещения V _os . В идеальном операционном усилителе I _b и V _os нулевые. На самом деле они имеют ненулевые значения.Вместе с детектором R _D они вырабатывают «темновой ток» I _D :

I _D = I _b + (V _os / R _D )

Напряжение смещения постоянного тока на выходе предусилителя равно I _D x R _F . I _b и R _D имеют нелинейную зависимость от температуры. Таким образом, напряжение смещения на выходе предусилителя будет дрейфовать при изменении температуры. Чтобы минимизировать смещения и дрейф:

Для детекторов с высоким импедансом выберите предусилитель с низким Ib.Для детекторов с низким сопротивлением выбирайте предусилитель с низким напряжением V _os . Рассмотрите возможность стабилизации температуры детектора с помощью одного из встроенных модулей TE-охладителя Judson. Схема предусилителя трансимпедансного (или токового) режима, показанная на рис. 1, рекомендуется для большинства применений фотоэлектрических детекторов для частот до 1 МГц. Он предлагает самый низкий уровень шума и лучшую линейность в широком диапазоне условий. Характеристики схемы операционного усилителя поддерживают напряжение смещения диода около 0 В. Весь фототок от детектора по существу проходит через резистор обратной связи RF.Емкость обратной связи CF добавляется для управления усилением (рис. 2). Значение CF зависит от емкости детектора. Он устанавливается на заводе для обеспечения стабильной работы предусилителя с конкретной моделью детектора. Значения RF и CF вместе с характеристиками детектора RD и CD определяют общую частотную характеристику системы (рис. 3, 4, 7, 8).




Предварительный усилитель ПА-9

Предварительный усилитель PA-9 идеален для работы на высоких частотах с фотоэлектрическими элементами с высоким импедансом, такими как InSb и Ge с криогенным охлаждением.PA-9 обеспечивает низкий уровень шума по току и сверхнизкое напряжение. Однако его относительно высокое напряжение смещения постоянного тока делает его менее подходящим для приложений постоянного тока, чем другие предусилители Джадсона. PA-9 имеет фиксированное усиление. При заказе с детектором предусилитель согласовывается с детектором по максимальному усилению и чувствительности. В качестве альтернативы заказчик может указать коэффициент усиления или минимальную требуемую полосу пропускания. Полоса пропускания зависит от сопротивления и емкости детектора, а также от усиления предусилителя (рис. 3 и 4).

Щелкните для получения дополнительной информации о PA-9.

(V / A)

(V / A)

106 25×104

Модель	1-я ступень Усиление (V / A)	9 900 (максимум)
PA-9-70	107	От постоянного тока до 100 кГц
PA-		От постоянного тока до 300 кГц
PA-9-50	105	От постоянного тока до 750 кГц
PA-9-44		От постоянного тока до 1 МГц




Типовые характеристики Модель PA-9 Предусилители




Мощность

		дБ 2-я ступень
Плотность шума напряжения при 1 кГц	6,5	нВ Гц-1/2
Шум напряжения от 0. От 1 до 10 Гц	1,0	мкВ между пиками
Плотность шума по току при 1 кГц, усиление 1E7 †	0,04	52	/2				Входное смещение напряжения	± 10	мВ
Входное смещение Curren	t	± 1 пА	92	92 1-я ступень = 6 2-я ступень = 10	Vp
p
ence	<50		Мощность	± 12 или ± 15 20	В постоянного тока мА







Предварительные усилители ПА-5, ПА-6, ПА-7

Предусилители режима тока преобразуют выходной ток фотоэлектрического детектора на основе Ge, InAs или InSb в выходной сигнал напряжения. Они усиливают сигнал для последующего использования с осциллографами, синхронизирующими усилителями или аналого-цифровыми преобразователями. Каждая из трех различных моделей предусилителей предлагает определенные преимущества в зависимости от типа детектора и требований к полосе пропускания. Сравнение коэффициента шума предусилителя в зависимости от реактивного сопротивления детектора показано на рис. 6. Все блоки (кроме многоканальных моделей) имеют усиление, выбираемое переключателем.

PA-7 — превосходный предусилитель общего назначения для большинства детекторов с высоким шунтирующим сопротивлением (R _D > 25 кОм), включая Ge с малой площадью поверхности и InGaAs с TE-охлаждением, Ge, InAs, SWIR PV MCT и InSb с LN2-охлаждением.Он имеет чрезвычайно низкий уровень шума по току и смещение тока. Для большинства приложений PA-7-70 с высоким коэффициентом усиления 10 ⁷ В / А предлагает лучшую производительность и универсальность. Однако для приложений, в которых усиление 10 ⁷ В / А невозможно (из-за полосы пропускания или насыщения по постоянному току), подходящими альтернативами являются PA-7-60 или PA-7-50.

PA-6 — это предусилитель общего назначения, рекомендованный для детекторов с промежуточным шунтирующим сопротивлением (400 Ом D <50 кОм), включая Ge большой площади и InGaAs с TE-охлаждением, Ge, InAs, MWIR PV MCT и LN2 Cooled InSb .Комнатная температура серии J16 Ge. PA-6 имеет очень низкий уровень шума и напряжения смещения, что значительно снижает низкочастотный шум и дрейф постоянного тока. Стандартные настройки усиления перечислены в таблице технических характеристик ниже; доступны пользовательские настройки усиления.

PA-5 рекомендуется для детекторов с низким импедансом (R _D <400 Ом), включая InAs и MWIR PV MCT. Он имеет чрезвычайно низкий уровень шума по напряжению и низкое смещение напряжения. Однако его высокий токовый шум и смещение тока делают его непригодным для детекторов с высоким импедансом.Стандартное усиление составляет 10 ⁵ , 10 ⁴ и 10 ³ В / А (выбирается переключателем). Доступны индивидуальные настройки усиления.

5




Щелкните, чтобы получить дополнительную информацию о PA-5, PA-6 и PA-7.

Модель

Серия PA-7

PA-6 Series 6 PA-6 Series 6

Ед. PA-7-50

PA-6-60

PA-6-50

PA-5-50 6

Трансимпеданс : (переключатель выбран)

High 9000 3 Средняя Низкая

1E7 1E6 1E5

1E6 1E5 2. 5E4

1E5 4 1E4

1E6 E5 2.5E4

1E5 2.5E4 0002 1E5 2.5E4 39 39 39 39 В / А

Полоса пропускания

нФ

при высоком усилении при среднем усилении при низком усилении

000

60 1

50 200

150 200 200

60 150 200

150 200 0002

200 200 200

кГц

Вход fset Напряжение (Vos) Входной ток смещения (ib) Плотность шума напряжения (en) при 1 кГц Шум напряжения от 0.От 1 до 10 Гц Плотность шума по току (дюйм) при 1 кГц †

± 250 ± 0,001 12 1,5 0,04

± 250 ± 0,001 ± 0,001 . 13

± 250 ± 0,001 12 1,5 .04

± 100 ± 12 4.5 .0802 .0802 100 12 4.5 .080 .64

± 80 ± 30 1,1 .035

1

V nA 0003 nA 52 nA

/2 мкВп

p Гц -1/2

e 3 91 Максимальное выходное напряжение <100 ± 10 + 12В и -12В постоянного тока при 10 мА

W Vpp

Рекомендуется для серии детекторов:

J16, J162TE1, J163E1, J162TE1

J16, J12TE2, J12TE3

J12, J12TE2




Модель	Число каналов	03 3 Усиление (В / A) (Макс)
C-70	4	1E7	От постоянного тока до 10 кГц
PA-		PA-		1E7	От постоянного тока до 60 кГц


9 0731

18 нВГц ^-1/2

† 1Более низкие коэффициенты усиления увеличивают плотность шума по току.

(Vos)	± 200	± 200		± 40	pA
Плотность шума напряжения (en) при 1 кГц
Шум напряжения от 0. От 1 до 10	Гц	2	мкВ между пиками
Плотность шума по току † в @ 1 кГц	AHz -1/2		-1/2 9039	<100	Вт
Максимальное выходное напряжение	± 10	Vpp
канал 70002 Мощность Требования к питанию	± 15 @ 40	В постоянного тока мА
Использование с серией детекторов:	Массивы ближнего инфракрасного излучения		35







Предусилители режима напряжения

Предусилители режима напряжения могут использоваться с фотопроводящим HgCdTe или с фотоэлектрическими элементами с низким импедансом, такими как InAs. В фотопроводящих детекторах к элементу детектора прикладывается постоянный ток смещения или постоянное напряжение смещения. Элемент изменяет сопротивление в ответ на падающие фотоны, и результирующее изменение напряжения усиливается предусилителем.Для блокировки постоянного смещения постоянного тока требуется блокировочный конденсатор или схема смещения постоянного тока. В фотоэлектрических детекторах фототок, генерируемый детектором, индуцирует напряжение на входном импедансе предусилителя. Это напряжение усиливается. Более низкий входной импеданс обычно приводит к более быстрой частотной характеристике, но также добавляет больше шума к системе

.




PA-101 HgCdTe предусилитель (5 Гц — 1 МГц): Малошумящий предусилитель напряжения PA-101 рекомендуется для всех детекторов HgCdTe серии J15.Внешний резистор смещения используется для установки постоянного тока смещения, необходимого для работы детектора ПК. При покупке с детектором предусилитель включает в себя резистор смещения, выбранный на заводе для оптимальной работы детектора. При заказе предусилителя отдельно укажите сопротивление детектора и требуемый ток смещения.

Щелкните для получения дополнительной информации о PA-101.




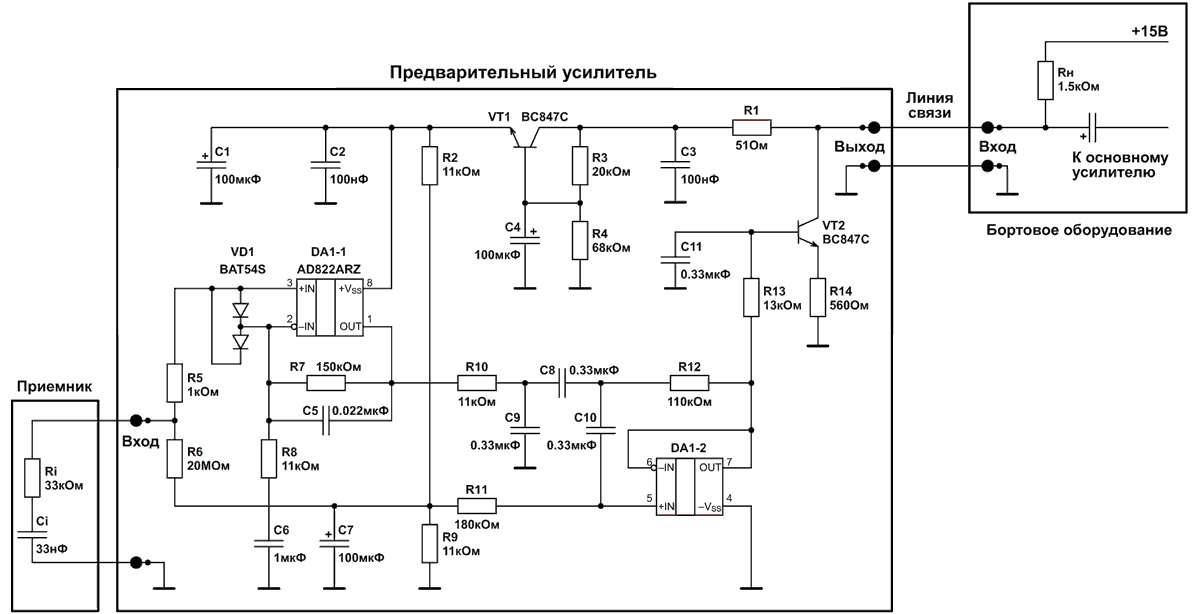

Эквивалентные схемы предусилителя показаны ниже.

Взаимодействие с другими людьми




(мА)

9452
2

Модель

Номер по каталогу

Усиление

03 03 03

Входное шумовое напряжение (нВ Гц -1

/2 )

45

45 Ом)

Макс. Выход (нагрузка> 1 кОм)

p)

Смещение детектора

5 5 3 Требования к питанию Размеры (без разъемов)

(В постоянного тока)

(мА)

4

10

от 10 Гц до 1 МГц

1.5

10K

1

0

Bui

л. «

4. 125 дюймов x 2,5 дюйма x 1,75 дюйма




Even More Предварительные предусилители MC

31 мая 2015 Хорошо, я был удивлен.Не ожидал такого большого отклика на мой последний пост. В общем, каждый раз, когда я публикую сообщения о ламповых фонокорректорах, ламповых усилителях для наушников или о схеме Circlotron, я могу ожидать большой реакции. Так почему же мое удивление? Я предположил, что узкая тема предварительных предусилителей с подвижной катушкой никогда не вызовет такого энтузиазма, как ламповый фонокорректор 40 дБ (с подвижным магнитом). К счастью, я ошибался. С чего начать? Я повторю свои шаги и добавлю то, что я упустил в прошлый раз из-за ограничений по пространству и времени, в основном по времени. Операционный усилитель — это простой способ решить проблему получения достаточного коэффициента усиления с низким уровнем шума для повышения ошеломляюще малой мощности картриджа с подвижной катушкой (MC) до ничтожной мощности на выходе подвижного магнита (MM). Эти вездесущие небольшие электронные устройства, похожие на пауков, относительно недороги и обладают большими возможностями. Даже такой любитель ламп, как я, с готовностью признает, что ИС, и, в частности, операционный усилитель ИС, были одним из десяти лучших изобретений 20 века и, возможно, всех времен. Часто, когда я показываю одну из моих новых топологий другу EE (инженеру-электрику), он сразу же отвечает: «Не могли бы вы просто найти операционный усилитель, который сделает это за вас?» Он не ленив, поскольку в 99,9% случаев поиск существующего операционного усилителя или микросхемы является лучшим решением для большинства электронных функций. Например, вы действительно хотите открывать гаражные двери на ламповой основе, скажем, на 300B? Или звуковая зубная щетка на основе трубки, в которую вставлены трубочки для карандашей? Я думал, что нет. Так что же за предусилитель MC большинство моих друзей из EE разработали? Наверное, примерно так: Во-первых, он — да, он, , поскольку он всегда он; Я знаю одну женщину EE, но она давно перешла в менеджмент и, к счастью, забыла, чему ее учили об операционных усилителях — он бы выбрал малошумящий операционный усилитель, который работал бы с дифференциалом источника питания 9 В.Если он старик, которому, скорее всего, будет дан мой античный возраст, он укажет какую-нибудь реликвию 1980-х годов, например NE5532 или LF357, заявив, что они более чем достаточно хороши. Если он молод, он, вероятно, выберет AD797, LME49710, LT1028 или MAX44251. Знающий аудиофил, напротив, мог бы запросить использование электролитического конденсатора для оконечной нагрузки резистора обратной связи 100 Ом, но если бы эта схема была заключена в причудливую коробку с разъемами RCA за 20 долларов и ценой в 995 долларов, он был бы горд купить его по такой низкой цене. Паяльник, тот, кто знает, как паять и готов паять, и который часто посещает аудиофорумы DIY, вероятно, изменит схему примерно на следующее, приведя ее в соответствие с практикой аудиофилов: Banished — это дрянной электролитический конденсатор, который был заменен огромным конденсатором звукового качества из медной фольги за 50 долларов. Итак, почему такое несчастное лицо? Это улучшение просто убило самое главное достоинство операционного усилителя — работу с низким уровнем шума.Как же так, ведь на самом деле ничего не изменилось? Большим изменением стало стократное увеличение номиналов резисторов обратной связи. Резистор обратной связи 10 кОм будет генерировать в десять раз больше шума, чем операционный усилитель, что сбрасывает его малошумящее усиление в сток. Напротив, резистор обратной связи на 100 Ом вызывает примерно такое же количество шума, что и операционный усилитель. Резисторы шумят? Джон, о чем ты говоришь? Резисторы — это пассивные устройства, которые сами по себе ничего не делают? К сожалению, нет.Следующее взято из прекрасного объяснения того, как получить самые низкие шумовые характеристики от ОУ, Руководство по выбору ОУ для оптимальных шумовых характеристик, Примечание разработчика 355 Глен Бризебуа из компании Linear Technology. Так неужели мы обречены жить с неприятным электролитическим конденсатором? Нет. Во-первых, почему он вообще был использован? Ответ заключается в том, что он позволяет передавать 100% части постоянного тока выходного сигнала на инвертирующий вход операционного усилителя, который необходим операционному усилителю для центрирования своего выхода на 4.5 В, и он устанавливает низкочастотную частоту среза предварительного усилителя, поскольку этот конденсатор с резистором R2 (резистор 100 Ом на исходной схеме определяет частоту перехода. Формула проста: F-3dB = 159155 / C / R, где C — емкость конденсатора в мкФ, а R — сопротивление. Например, с конденсатором 100 мкФ и резистором 100 Ом мы получаем низкочастотную отсечку 15,9 Гц; с резистором 1 кОм, 1,59 Гц. Таким образом, низкие значения резистора должны согласовываться с высокими номиналами конденсатора. Не можем ли мы обмануть систему и сохранить низкочастотную полосу пропускания и малошумную работу, сохранив при этом конденсатор с медной фольгой? Действительно есть; просто посмотрите ниже. Резисторы на 100 и 909 Ом остались на месте, а коэффициент усиления остался прежним. Операционный усилитель должен видеть 100% выходного постоянного напряжения на инвертирующем входе, что позволяет резистор 100 кОм. Инвертирующий вход также должен видеть, что часть сигнала переменного тока покидает его выход, что позволяет конденсатор 1 мкФ, поскольку этот конденсатор хорошо согласован с резистором 100 кОм. Фактически, с этой настройкой низкочастотный срез был понижен до 1,59 Гц. Если бы мы хотели вместо этого вернуть частоту среза 15,9 Гц — возможно, из-за чрезмерного грохота — мы бы заменили конденсатор 1 мкФ на конденсатор 0,1 мкФ. Продолжая тему операционных усилителей, я не могу не рассказать эту историю. Давным-давно мы с женой были в отпуске, где встретились с ее другом и мужем ее друга, который был EE. Ну, он начинал как EE, но теперь владел собственной компанией по разработке микросхем.Таким образом, нам с ним было о чем поговорить, например, об аудиоэлектронике, верно? Ну не совсем. Как и большинство нормальных людей, он считал любое увлечение аудиосистемой пустой тратой сил и денег. Действительно, электроника для него была работой, и он был в отпуске. Однако в конечном итоге мы говорили о самых разных вещах, только не об аудио, поскольку наши жены спускались в шикарные магазины, в которые его и мой кошелек не осмеливались войти. Однако однажды он спросил меня, есть ли какая-нибудь схема, которую любители ламповых аудиофилов могли бы использовать в корпусе IC.Я сказал ему, что число любящих ламповые аудиофилы во всем мире не превышает числа людей, чрезмерно любящих соленую, черную лакрицу; и что ему лучше подумать о том, что может понадобиться блюзовым, кантри и рок-музыкантам, все из которых глубоко любят лампы, например, микросхема автоматического смещения или микросхема драйвера светодиода и компаратора напряжения, которая могла бы показать музыканту три светодиода, в центре которых указан правильный ток холостого хода, когда он поворачивает потенциометр смещения на своем ламповом усилителе. Что ж, эта встреча посеяла семена в моих мыслях о том, что я буду делать всего с восемью булавками. Вот что я придумал: TS001, где «TS» означает Tube Sound. Впечатляет, правда? Этот маленький пластиковый джемпер с восемью ножками и парой мощных выходных триодов, скажем, 5687, 6h40 или ECC99, и высоковольтным блоком питания является хорошим началом для создания прекрасного усилителя для наушников OTL. Другими словами, TS001 будет использоваться для настройки выходного каскада OTL с единичным усилением, автоматически регулируя ток холостого хода и центрируя выходной сигнал на половине напряжения B + и обеспечивая верхние и нижние выходные лампы с их требуемыми амплитудами сигналов.Более того, TS001 применил бы хорошее количество отрицательной обратной связи, чтобы поддерживать выход триода в соответствии с входным сигналом TS001. Нажмите на схему для увеличения Предполагается, что будет использоваться класс-AB; таким образом, два последовательно включенных диода ограничивают сигнал вверху, между выводами B + и Plate. Два диода ограничивают падение напряжения на резисторе измерения тока 62 Ом. Они также работают как дроссель с насыщением, ограничивая падение напряжения на пластинчатом резисторе до не более 1.4 В, поэтому выходной каскад не теряет слишком много напряжения B +, что было бы важно при подключении наушников с сопротивлением 16 Ом. На холостом ходу падение напряжения на резисторе измерения тока будет чуть более 0,6 В. Так, с резистором для измерения тока 62 Ом ток холостого хода будет 10 мА; с резистором для измерения тока 6,2 Ом, 100 мА. Что произойдет, если выходной каскад покинет рабочее окно класса A и перейдет в класс B с гораздо большими колебаниями тока, скажем, более 100 мА? Два диода ограничивают падение напряжения на резисторе измерения тока, создавая форму волны, которая очень похожа на прямоугольную волну, присутствующую на штыре пластины TS001.Среднее значение этого сигнала будет близко к 0,62 В, поэтому существующая настройка тока холостого хода остается в силе. Я сомневаюсь, что такие высоковольтные транзисторы можно было бы разместить внутри 8-контактной микросхемы DIP (но, возможно, их можно было бы использовать в 7-контактном корпусе TO-220, с выводом, служащим заземлением). Тем не менее, мне нравится внешний вид этой вещи. Если использовались одна положительная шина питания, скажем + 100 В, и две отрицательные шины питания, скажем -100 В и -140 В, с TS001, подключенным к более отрицательной шине, а его контакт GND подключен к шине PS -100 В, тогда OTL OPS может быть построен с биполярным источником питания, и никакой выходной соединительный колпачок не потребуется. Действительно, OTL для управления динамиками может быть изготовлен при наличии достаточно надежных выходных ламп и шин питания. В своих заметках я нашел вторую вариацию: Нажмите на схему для увеличения Два диода размещены снаружи ИС. Почему? Я предполагаю, что я хотел использовать большие сверхбыстрые выпрямители, такие как MUR410G, и сопоставимые диоды не поместились бы в корпусе IC. Бастодный каскад был заменен обычным источником постоянного тока.В обеих схемах ток, протекающий либо через пару базовых транзисторов, либо через однотранзисторный источник постоянного тока, будет устанавливать напряжения смещения сетки для выходных ламп. Хорошо, вернемся к работе. Ниже представлена ​​гибридная конструкция, в которой используются триоды (6DJ8) и транзисторы для создания предусилителя с подвижной катушкой с низким уровнем искажений, усилением и низким уровнем шума. Эта схема также демонстрирует прекрасный PSRR, поскольку два транзистора MJE340 NPNP защищают два триода 6DJ8 от пульсаций источника питания.Транзистор 2N5087 PNP контролирует падение напряжения на резисторе 69,8 Ом. Если напряжение меняется, PNP 2N5087 изменяет свою проводимость по току, чтобы отменить изменяющееся падение напряжения, стремясь поддерживать постоянное падение напряжения. В результате на выходе устанавливается фиксированное усиление 10 (+20 дБ). Благодаря читателю Биллу Васло я вспомнил гениальный двухтранзисторный предварительный предусилитель У. Маршалла Лича-младшего. Как и Circlotron, источник питания, в данном случае батарея 9 В, не заземлен, а плавает.(Между прочим, я видел инвертированную версию этой схемы, в которой эмиттеры разделены и подключены к входу через разделительные конденсаторы, поэтому два коллектора связаны вместе и оканчиваются на нагрузочном сопротивлении; конструкция была изолирующим усилителем радиочастотного сигнала. .) Что ж, в описании работы схемы мистер Лич упоминает, что заменил 2N5087 транзистором 2N4403 PNP и в результате получил гораздо меньший шум. Я бы сделал то же самое со своим дизайном. Если две катушки картриджа действительно свободно плавают и не заземлены на корпус или тонарм, то мы можем рассматривать их как идеально сбалансированные источники сигнала.Конечно, очень немногие используют сбалансированные фонокорректоры, поэтому нам нужно будет создать несимметричный выход. Наши друзья из EE посоветуют нам использовать инструментальный усилитель, поскольку это его работа. Используя тихие операционные усилители и биполярный источник питания, приведенная выше схема даст отличные результаты, поскольку она обеспечивает низкий уровень шума, высокий коэффициент CMRR, низкое смещение постоянного тока и низкие искажения. Хорошо, мы закончили? Можем ли мы уйти сейчас? Нет. Что, если мы хотим использовать аккумулятор? Ну, две батареи 9 В вдвое сложнее одной батареи 9 В, так почему бы не использовать одну батарею 9 В? Можно, но нам потребуются дополнительные конденсаторы: Как маленький прыщик на красивом в остальном лице, наш взгляд привлекает противный электролитический конденсатор.И снова, если бы эту схему, включая неприятный электролитический конденсатор, поместили в причудливую коробку, большинство из них были бы счастливы заплатить за нее 995 долларов. Ну а как нам потерять электролитический конденсатор? Может, не стоит. Не все электролитические конденсаторы одинаково неприятны, так как некоторые из лучших типов звучат неплохо. Более того, неполяризованные электролитические конденсаторы звучат намного лучше, чем их поляризованные собратья. Другая идея — вообще не использовать конденсатор. Обратите внимание, как выходное напряжение остается центрированным на уровне половины напряжения B +. Обратите внимание, как два резистора 2 кОм имеют параллельное сопротивление 1 кОм, поэтому такое же 50% деление сигнала получается, как если бы использовался один резистор 1 кОм, который был подключен к земле. Что ж, эта схема будет фантастически работать в симуляциях SPICE, но, возможно, не так хорошо в реальности. Почему разница? В SPICE B + был бы идеальным, не представляя ни шума, ни какого-либо импеданса. Реальность отличается. Другой подход был бы следующим: Обходной путь здесь — отказаться от электролитического конденсатора и выбросить некоторые из наших отрицательных отзывов.Этот вариант может хорошо работать как в SPICE, так и в реальности. Потенциальная проблема заключается в том, что последний операционный усилитель может быть недоволен входными сигналами, которые всего на 2,25 В более положительными, чем его отрицательный вывод питания. Например, в спецификации AD797 указано, что минимальное дифференциальное напряжение источника питания составляет 10 В; и мне интересно, насколько хорошо его дифференциальный входной каскад на основе NPN будет работать с входным сигналом 2,25 В постоянного тока. С другой стороны, колебания входного сигнала микроскопические, и нам нужно всего лишь несколько милливольт на выходе.Тем не менее, это вызывает беспокойство. Другая возможность — использовать прием, аналогичный тому, что мы использовали раньше с одиночным операционным усилителем. Резистор 100 кОм обеспечивает необходимый сигнал постоянного тока, а пленочный конденсатор 1 мкФ обеспечивает сигнал переменного тока. Поскольку два резистора 100 кОм эффективно (с точки зрения переменного тока) подключены параллельно двум резисторам 1 кОм, нам не нужно беспокоиться о повышенном уровне шума из-за более высоких номиналов резисторов. Кстати, я пробрал резисторы 1 кОм вместо резисторов на 200 Ом, не комментируя этот ход.Идея состоит в том, что, поскольку мы используем одну батарею на 9 В, мы должны стремиться к длительному сроку службы батареи, что связано с потреблением меньшего тока. Ну, резисторы 1 кОм потребляют 1/5 от тока резисторов на 200 Ом. Поскольку мы должны жить с резисторами 1 кОм, возможно, нам удастся избежать следующего. Мы можем использовать пленочный конденсатор 10 мкФ, который не обязательно должен быть настолько большим, особенно с более низким номинальным напряжением, поскольку нет необходимости использовать конденсаторы 1 кВ — кроме, возможно, более качественной акустики. Прежде, чем закончить тему инструментальных усилителей, я должен отметить, что вы можете построить инвертирующую версию. Эта конфигурация используется редко, поскольку синфазные сигналы будут усилены двумя входными операционными усилителями, которые будут устранены последним каскадом операционного усилителя, но которые могут перегрузить входные операционные усилители, а не то, что это вероятно в предварительном усилителе MC. . Следующий дизайн предлагает отличную производительность, но при этом использует несколько деталей.Дифференциальный усилитель на основе PNP имеет опорный сигнал B + на входе, но заземление на его выходе. В результате схема обеспечивает отличное значение PSRR (лучше, чем -60 дБ) и низкие искажения. Этот предусилитель MC потребляет 8,3 мА на канал. Большинство щелочных батарей на 9 В имеют емкость не менее 500 мА · ч. Другими словами, вы можете потреблять 1 мА в течение 500 часов или 50 мА в течение 10 часов. Что ж, при потреблении 8,3 мА мы получим 60 часов игрового времени, при условии, что одна батарея 9 В на канал.Итак, если вы слушаете LP три часа в день, это два месяца автономной работы. С другой стороны, Ni-CD предлагают гораздо более низкое последовательное сопротивление (ESR), чем щелочные батареи на 9 В, поэтому они могут оказаться гораздо лучшим выбором. Ni – CD 9 В аккумуляторы обычно имеют внутри только шесть ячеек, поэтому выдают напряжение только 7,2 В, однако вы можете купить никель-CD 8,4 В «9 В». К сожалению, заряд этих аккумуляторов составляет всего около 120 мА-часов, прежде чем потребуется подзарядка. С другой стороны, дешевая герметичная свинцово-кислотная аккумуляторная батарея на 12 В может работать до 2000 мА-часов. Говоря о батареях, в прошлом году, после моего сообщения о смещении батарей для ламп, Джереми Эпштейн написал мне отличное электронное письмо, которое он разрешил мне разместить здесь: Я был сторонником предвзятого отношения к батарее уже довольно давно, так что могу предложить некоторые анекдотические свидетельства и мнения к вашему замечательному недавнему сообщению в блоге по этому поводу. Мой опыт показывает, что «непрерывно заряжаемая аккумуляторная батарея в катоде» — это долговечный и надежный метод, мой опыт накоплен с цепями, потребляющими несколько мА через батарею, обычно NiMh типа. В этом режиме я получаю от 7 до 10 лет. Я обнаружил, что для фонокорректора лучше всего использовать батарею между входом и сеткой. Все другие устройства смещения, которые я пробовал, — батарея, светодиод, светодиод с небольшим добавленным током утечки, R, обойденный с помощью C — были более слышимыми, чем относительно прозрачные последовательно включенные батареи. При последовательном расположении, как и следовало ожидать, батарея работает чертовски долгие годы, годы и годы. Я рекомендую эти установки в любое время, когда одна или две батареи дадут вам необходимое напряжение смещения.Я рекомендую припаивать провода к батарее напрямую — соскоблить, флюсировать, припаять как можно быстрее, дать батарее остыть перед выполнением второго паяного соединения. Существуют батареи с выводами под пайку, и если вы найдете правильный тип, это упростит задачу. Также перезаряжаемые батареи для мобильных телефонов часто встречаются в составе множества батарей, которые имеют металлические выступы, приваренные к батарее; их можно разрезать и припаять к металлическим язычкам. Лучшее, -j Спасибо, Джереми. Копаясь в своих старых схемах, я нашел этот драгоценный камень, который является не предварительным предусилителем, а полным гибридным фонокорректором MC с высоким коэффициентом усиления. Но поскольку это так интересно, и поскольку я не верю, что публиковал это раньше, я не мог удержаться от публикации сейчас. В моей конструкции используется катушка с плавающим картриджем MC, пара полевых транзисторов, пара ламп 6SN7, несколько деталей и выходной трансформатор. Полевые транзисторы 2SK170 каскадированы триодами 6SN7, что обеспечивает высокий коэффициент усиления и широкую полосу пропускания.Однако каскадирование дает очень плохой PSRR, по сути, почти ничего. В этой схеме это не проблема, поскольку выходной трансформатор естественным образом отклоняет синфазные сигналы, передавая только дифференциальные сигналы; таким образом, шум источника питания выпадает из уравнения, оставляя только желаемый выходной сигнал. Обратите внимание, как RIAA-эквализация пассивно применяется к пластинчатым резисторам. Также обратите внимание, как эти две сети выравнивания оканчиваются на соединение B +, а не на землю.Это объясняет добавление общего катодного резистора 2 кОм и конденсатора 100 мкФ на каскаде катодного повторителя, поскольку мы хотим, чтобы катодные повторители были привязаны к B +, а не к земле. На схеме показан симметричный выход, но с тем же успехом он может предложить и небалансный выход. Размещенный в модной коробке и имеющий цену в 3995 долларов, большинство аудиофилов были бы счастливы купить его. Я занимаюсь не тем делом! Если бы мне было меньше стыда. Дальнейшие исследования показали, что следующая схема представляет собой транзисторный балансный предусилитель MC с входом и выходом. Этот предварительный предусилитель , соединенный по постоянному току, сбалансированный по входу и выходу, предназначен для питания двух триодов, катоды которых заземлены и чьи сети будут принимать напряжение смещения -1,95 В постоянного тока, подаваемое на балансные выходы. Поскольку многим будет трудно увидеть, как работает топология, позвольте включить вместо этого транзисторы NPN. А, это намного лучше. Два усилителя с общим эмиттером, питающие два эмиттерных повторителя.Две петли NFB, которые устанавливают отношения усиления и постоянного тока. Просто. Обратите внимание, как теперь нужны два выходных конденсатора связи. Также обратите внимание на смещение постоянного тока 0,7 В на входах. Пока они подходят друг другу, картридж безопасен. Если мы хотим быть в большей безопасности, мы могли бы разместить два предохранительных диода параллельно, в противоположных направлениях, поперек катушки картриджа. Этот предварительный предусилитель предлагает усиление 10 (+20 дБ), но если требуется большее усиление, мы можем использовать этот вариант. Здесь реализовано усиление около 40 (+32 дБ). Последователи эмиттера потребляют большой ток, поэтому вместо резисторов на 40 Ом могут потребоваться резисторы более высокого номинала. Если вас беспокоит включение неприглядных электролитических конденсаторов, я бы не стал сильно беспокоиться, поскольку их охватывают две цепи обратной связи. Почему они там вообще? Они помогают создать источник постоянного тока для бедняков, делая нижние 300-омные резисторы коллектора значительно более высокой стоимостью. И снова то, что я думал, будет быстрым коротким постом, превратилось в нечто гораздо большее. Конечно, это больше отклонение от общепризнанных, традиционных электронных схем, но, вероятно, больше никаких схем предусилителя MC. Просто щелкните любое из изображений выше, чтобы загрузить руководство пользователя в формате PDF. Для тех из вас, у кого еще есть старые компьютеры под управлением Windows XP (32-разрядная версия) или любая другая 32-разрядная ОС Windows, я установил возможность загрузки моих старых старых стандартов: Tube CAD, SE Amp CAD и Audio Gadgets. Загрузки можно найти в магазине GlassWare-Yahoo, а цена каждой программы составляет всего 9,95 доллара США. http://glass-ware.stores.yahoo.net/adsoffromgla.html Так много просили, что я должен был это сделать. ВНИМАНИЕ: ЭТИ ТРИ ПРОГРАММЫ НЕ БУДУТ РАБОТАТЬ ПОД VISTA 64-Bit или WINDOWS 7 & 8 или любой другой 64-битной ОС. Я действительно планирую переделать все эти программы в 64-битные версии, но это будет огромным испытанием, так как программирование требует огромных кусков свободного от шума времени, что очень редко бывает с детьми. В идеале я хотел бы выпускать версии, которые работают на iPad и планшетах с ОС Android. // JRB

Руководство пользователя комплекта , PDF-файлы Нажмите на изображение, чтобы загрузить Электронное письмо от клиентов GlassWare Привет, Джон, Сегодня я получил печатную плату Айкидо — спасибо за отличную скорость доставки. Хотел сообщить, что это просто лучшая печатная плата, которую я когда-либо держал в руках. Качество великолепное, а ваша документация великолепна. Я знаю, что вы делаете это, потому что любите аудио, но я думаю, что ваша цена в 39 долларов — это немного дешевле! Я уверен, что вы можете взимать двойную плату и по-прежнему иметь счастливых клиентов. С нетерпением жду создания Айкидо, пришлю несколько комментариев, когда закончу! Спасибо, привет Гэри г-н Броски, Несколько дней назад я купил у вас стереосистему для занятий Айкидо и получил ее только в этот понедельник.Я должен кое-что сказать по этому поводу. Во-первых, я очень впечатлен качеством того, что мне прислали. Фактически, это комплект высочайшего качества, который я когда-либо видел. Понятия не имею, как вам удалось уместить все это в рамках того, что я за это заплатил. Во-вторых, ваша доставка была молниеносной. Просто больше удовольствия в сумке. Желаю, чтобы все вели дела так же, как ты. Шон Х. 9-контактные и восьмеричные платы Высококачественные двусторонние сверхтолстые дорожки весом 2 унции, сквозные отверстия, два набора контактных площадок и контактных площадок для двух конденсаторов связи.Доступны стерео и моно, восьмеричные и 9-контактные печатные платы. Разработано Джоном Броски и сделано в США Печатные платы для Айкидо всего за 24 $ http://glass-ware.stores.yahoo.net/ Поддержка журнала Tube CAD Journal и получите чрезвычайно мощный имитатор двухтактного лампового усилителя за Всего за 19 долларов Калькулятор Push-Pull TCJ Версия 2 Нажмите на изображение для увеличения TCJ PPC, улучшения версии 2 Восстановленный движок моделирования Создавать отчеты в формате PDF * Больше графиков 2D / 3D * Добавлена ​​справочная система Целевой ток холостого хода Переделан процесс создания массива Трансформатор первичной и вторичной обмоток Включение RDC Сохранение пользовательского трансформатора определения Улучшенное отображение результатов Добавлена ​​сетка результатов массива * Определяется пользователем TCJ Push-Pull Calculator предназначен только для одной цели: для оценки выходных каскадов на основе ламп путем моделирования фактических характеристик восьми топологий (пять OTL и три с трансформаторной связью) с заданной лампой, источником питания и напряжением смещения, а также сопротивлением нагрузки. Похожие записи 04.09.2023 0 Масштабирующий усилитель: принцип работы, типы схем и применение 22.08.2023 0 Ba5406 усилитель. BA5406: Мощный двухканальный аудиоусилитель для качественного стереозвучания 15.08.2023 0 Собрать усилитель из китайских плат: Подборка проверенных плат с хорошим звуком для сборки своего усилителя мощности / Подборки товаров с Aliexpress и не только / iXBT Live Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
