Как собрать двухтактный ламповый усилитель на лампах EL84 своими руками. Какие особенности имеет схема такого усилителя. Каковы характеристики и звучание усилителя на EL84 в двухтактном включении. Какие компоненты лучше использовать при сборке.

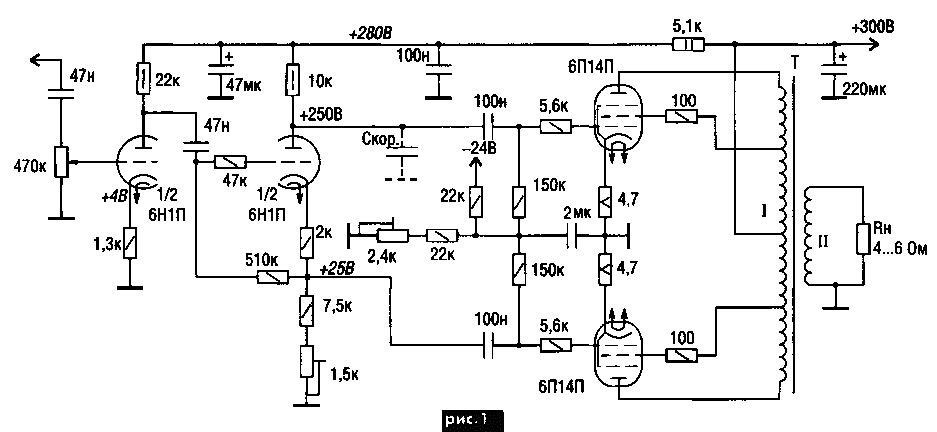

Особенности схемы двухтактного лампового усилителя на EL84
Двухтактный ламповый усилитель на лампах EL84 (6BQ5) имеет ряд интересных особенностей схемотехники:
- Использование ламп EL84 в ультралинейном включении в выходном каскаде
- Драйверный каскад на лампах ECC802S в схеме SRPP
- Общий импеданс катода с самобалансировкой в выходном каскаде
- Источники постоянного тока на микросхемах LM317 в катодных цепях выходных ламп
- Питание накала ламп постоянным током от импульсного блока питания
Такая схема обеспечивает хорошую линейность и низкий уровень искажений при сравнительно простой реализации. Рассмотрим основные узлы усилителя подробнее.
Выходной каскад на лампах EL84
Выходной каскад построен по двухтактной схеме с общим импедансом катода. Ее особенности:
- Катоды обеих выходных ламп соединены вместе
- В общую катодную цепь включен источник постоянного тока на LM317
- Одна лампа получает входной сигнал, вторая работает в противофазе
- Ультралинейное включение ламп для снижения искажений
Такая схема обеспечивает хорошую балансировку плеч и низкий уровень нелинейных искажений. Источник тока в катоде стабилизирует режим работы ламп.
Драйверный каскад на лампах ECC802S
В качестве драйвера для выходных ламп используется каскад по схеме SRPP (последовательное соединение двух триодов) на лампах ECC802S. Преимущества такого решения:
- Высокая линейность и низкий уровень искажений
- Большой размах выходного напряжения
- Низкое выходное сопротивление
- Простота реализации
Каскад SRPP обеспечивает необходимое усиление и раскачку для выходных ламп EL84, работая в линейном режиме.
Блок питания усилителя
Блок питания усилителя имеет следующие особенности:
- Анодное напряжение около 240В для выходных ламп
- Отдельное питание 200В для драйверного каскада
- Питание накала ламп постоянным током 12В от импульсного блока питания
- Использование качественных электролитических и пленочных конденсаторов
Такое решение обеспечивает стабильное питание всех каскадов усилителя и низкий уровень пульсаций.
Измеренные характеристики усилителя
Измерения показали следующие характеристики усилителя:
- Выходная мощность — около 10 Вт на канал
- Коэффициент гармонических искажений — 0.6-0.7% на средних частотах при 1 Вт
- Частотный диапазон по уровню -3 дБ: 8 Гц — 35 кГц
- Уровень шумов и фона — менее 1 мВ
Это весьма неплохие показатели для лампового усилителя такой мощности.
Особенности звучания двухтактного усилителя на EL84
Субъективная оценка звучания усилителя выявила следующие особенности:
- Детальное, прозрачное звучание средних и высоких частот
- Четкий, контролируемый бас
- Хорошая проработка звуковой сцены
- Характерная «ламповая» теплота звука
- Высокая музыкальность на акустическом материале
Усилитель хорошо справляется с передачей тембров акустических инструментов и вокала. При этом звучание остается детальным и прозрачным.
Рекомендации по сборке усилителя
При самостоятельной сборке такого усилителя стоит обратить внимание на следующие моменты:
- Использовать качественные компоненты (конденсаторы, резисторы, трансформаторы)
- Тщательно развести печатную плату, разделив сигнальные и силовые цепи
- Применить экранирование чувствительных узлов
- Использовать согласованные пары выходных ламп EL84
- Обеспечить хорошее охлаждение выходных ламп и силовых элементов
При соблюдении этих рекомендаций можно получить отличный по звучанию ламповый усилитель своими руками.
Возможные модификации схемы
Базовую схему усилителя можно модифицировать для улучшения характеристик:
- Использовать более мощные выходные лампы (например, 6L6GC) для увеличения мощности
- Применить другие драйверные лампы (12AT7, 12AX7) для изменения коэффициента усиления
- Добавить регулировку смещения выходных ламп для точной настройки режима
- Использовать ламповый выпрямитель вместо диодного моста в блоке питания
Такие модификации позволят адаптировать схему под конкретные требования и получить желаемые характеристики усилителя.
Заключение
Двухтактный ламповый усилитель на EL84 — отличный вариант для самостоятельной сборки. Он сочетает в себе простоту реализации, хорошие технические характеристики и приятное «ламповое» звучание. При грамотном подходе к сборке такой усилитель может стать отличным решением для домашней аудиосистемы.
Некоторые аудиофилы готовы получать хороший звук любой ценой, не взирая на затраты и размеры будущей аппаратуры. Вот и наш коллега, Рудольф Мерс из Нидерландов, спроектировал и собрал мощный push-pull усилитель на 300B, по 2 лампы на плечо. Автор говорит, что провел около года за проектированием и строительством пары моноблочных усилителей. Каждый блок весит 25 кг и имет следующие габаритные размеры: 530 мм в глубину, 390 мм высота и шириной 400 мм. Схема лампового усилителя push-pull на 300B Сама схема находится в архиве — скачайте её по ссылке выше. Входные каскады состоят из предварительного усилителя ECC82 (12AU7), драйвера на ECC99 и катодных повторителей ECC82 (12AU7). Выходной каскад использует четыре знаменитые 300B прямого накала, мощность всех триодов в параллельном push-pull включении (Ia = 40mA и Ua = 350V) без отрицательной обратной связи составляет около 25 Вт. Питание для входных ламп идет с плавным увеличением от 1,5 до 6,3 В в течение 30 секунд. Аналогично и питание накалов 300B идет от 1,5 до 5,0 В в течение 30 секунд. Полярность питания накала может быть сменена с помощью переключателя. Высокое напряжение анодного питания включается, когда все напряжение на нагревателе достигнут своего полного значения.
Корпус усилителя деревянный и имеет легкий доступ благодаря откидной крышке. Усилитель построен по модульному принципу с разъемами. Так как корпус деревянный, а некоторые мощные резисторы неслабо грелись, пришлось снабдить монтаж кулерами от ПК. Но их совсем не слышно, так как вместо положенных 12 вольт подаётся всего 8. Вся конструкция заняла отдельный столик, где в нижней части находится блок предусилителя, а сверху — 2 монофонических блока. Между ними DVD с ресивером, а по бокам — коллекция компакт дисков, записанных в качественном формате DVD-аудио. Понравилась схема — лайкни! ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ Смотреть ещё схемы усилителей УСИЛИТЕЛИ НА ЛАМПАХ УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ
УСИЛИТЕЛИ НА МИКРОСХЕМАХ СТАТЬИ ОБ УСИЛИТЕЛЯХ
|
7% при 25 Вт и 50 кГцДвухтактный ламповый усилитель на 6П3С и 6Н9С
Собственно вирус лампового звука внедрился в меня посредством небольшой статьи, размещённой на этом ресурсе.
Началось изучение теории по данному вопросу, причём не эзотерическая ересь из интернетов, а книги Цыкина, Гершунского, Войшвилло и тому подобное. Радиолюбительские журналы 60-х годов тоже интересные, многие современные ноу-хау встречаю именно в них.
Сделать усилитель своими руками не получилось, хоть и покупал лампы, дроссели, трансформаторы, потому как отец приобрёл у какого-то радиолюбителя брошенный на полпути усилитель, который так и не заиграл… Пришлось изменить схему фазоинвертора и уменьшить номиналы резисторов (до справочных) в цепи управляющей сетки выходных ламп на землю, так как эти лампы со временем запирались и ток через них не шёл, сводя коэффициент усиления до нуля.
Окончательный вариант схемы привожу ниже. Регулятор громкости исключён за ненадобностью. В принципе, схема простая и в особых пояснениях не нуждается. Электролит в катоде входной лампы специально выбран с небольшой ёмкостью, дабы снизить усиление на низких частотах (не люблю я их) за счёт обратной связи по току.
Фон переменного тока снизился ниже порога слышимости (если не прикладывать голову к колонке) после того, как установил среднюю точку от накала входной лампы на землю, через пару резисторов на 4.7k
Честно говоря, захватившая меня идея заиметь и услышать ламповый звук, вызывала кое-какие сомнения или опасения. Волновал один вопрос, а именно — стоит ли игра свеч? Услышу ли я какую-либо разницу? Если почитать интернеты, то складывается такое впечатление, что услышу всенепременно.
Но ведь там же можно почитать и про то, как у людей басы отлипают от динамиков после обматывания межблочного кабеля тремя слоями изоленты. Или же описывают чудесные изменения в звуке от замены простого акустического кабеля на волшебный по 300$ за метр (с обязательной прослушкой правильного направления подключения и с предварительным прогревом кабеля правильной музыкой, что бы электроны нарезали хорошие траектории в проводнике) и прочую мутотень.
Однако то, что я услышал, полностью оправдало и даже превзошло все мои ожидания. Звук приобрёл детальность. Акустическая гитара стала похожа на акустическую гитару, завывания ветра превратилось в завывание ветра, а чирикающие птички на заднем плане стали чирикающими птичками, а не непонятным шумом, принимаемом мною за искажения. Хотя не знаю, как можно описать это словами — это нужно услышать. Прослушав композицию с лампы, тут же повторил её усилителем Романтика 50У-220С и отдельно на Microlab Solo-3 Mk2. Звук стал мутным. Такое чувство, что высокие частоты выкрутили вниз темброблоком, однако последующий подъём высоких частот ситуацию не исправляет — только добавляется всяких щелчков, свиста и прочего шума из высокочастотных динамиков.
Я не буду утверждать, что транзистор фигня, убивает душу и т.д. и т.п. У меня не идеальная эталонная система для сравнения, думаю, что найдётся транзисторный или интегральный усилитель с таким же детализированным звуком (цена вопроса только будет совсем другая). Тем более, что прослушивал музыку я не на Hi-End колонках, а с СОЮЗ 50АС-012. Да и вообще, говорить про убийство звука транзистором абсурдно. Источник сигнала у меня цифровой, весь тракт до одного вольта — полупроводниковый. Да чего уж там мелочиться, уже на студии, в процессе записи музыки, сигнал мог пройти через 300-400 транзисторов (информация из какой-то статьи Лихницкого). Если звук умер уже неоднократно, то с какого перепугу он должен воскреснуть в лампе?
Ладно, отставлю в сторону болтовню и размышления. Добавлю ка ещё пару фотографий.
Обратная связь со мной возможна здесь, в моём журнале, по тегу — звук — записи данной направленности.
Подпишитесь на наш канал в Яндекс.
Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
DIY ECC802S SRPP / EL84 (6BQ5) Двухтактный ламповый усилитель
| Брюс Херан | Делиться |
OddWatt — ECC802S SRPP / EL84 (6BQ5) Двухтактный ламповый усилитель
Этот проект для меня некое отступление. Мне действительно не нужен был еще один усилитель, так как я сбился со счета, сколько их в доме, возможно, целых 15 или 20. Этот проект был упражнением в том, что произойдет, если я объединил некоторые интересные концепции. Впервые я увидел этот тип выходной схемы на diyparadise, который является вариацией компактного Hi-Fi усилителя мощности Мелвина Лейбовица. Если мой очень похож на них, то это потому, что он похож. Так почему же я назвал его Оддватт? На первый взгляд кажется, что он не должен работать или в лучшем случае работает плохо.
К моему удивлению, он не просто работает, он работает хорошо!
Фото 1: Двухтактный ламповый усилитель ECC802S SRPP / EL84
Выходной каскад CCS
Ниже приведено упрощенное описание выходного каскада. Трубки проводят ток в ответ на изменения напряжения между сеткой и катодом. Чтобы установить основной поток тока через трубку, прикладывается напряжение, называемое смещением. Для ламп усилителя мощности наиболее распространены катодное смещение и фиксированное смещение. Катодное смещение достигается за счет повышения напряжения катода над землей и удерживания сетки примерно на земле. Например, лампе требуется смещение -10 В для проведения 50 мА, тогда катод можно поднять до +10 В с сеткой в 0 В. Это делается с помощью резистора в катодной цепи. По закону Ома 10 (вольт) = 0,05 (ампер) X R (ом). Итак, R составляет 200 Ом. В цепях с фиксированным смещением катод часто имеет потенциал земли, а сетка имеет отрицательный потенциал.
Обычно это достигается путем подачи отрицательного напряжения в сеть через резистор с относительно высоким сопротивлением. И катод, и фиксированное смещение используются в высококачественных усилителях. В Oddwatt я использую источник постоянного тока (CCS) в катодной цепи. CCS очень точно регулирует ток. Он позволяет изменять напряжение при сохранении постоянного тока. Имея это в виду, вот как работает Oddwatt. Когда оба катода, по существу, связаны вместе, на каждом из них наблюдается одинаковое катодное напряжение. CCS позволяет изменять напряжение на катоде и поддерживает постоянный ток. Таким образом, с одной сеткой с потенциалом земли (через резистор 47 Ом) и отсутствием сигнала на другой сетке обе трубки будут проводить одинаковое количество тока. Если подать сигнал на ведомую лампу, разница между напряжением на катоде и на сетке изменится. В результате трубка будет проводить больший или меньший ток в зависимости от напряжения сигнала. Если он проводит больше, CCS повысит напряжение на катодах и, таким образом, увеличит смещение на второй трубке.
Если первая трубка имеет отрицательный сигнал и проводит меньший ток, CCS уменьшит напряжение на катоде, и вторая трубка будет проводить больше. Это своего рода качели. Единственное название, которое я смог найти для этого типа схемы, было «общий импеданс катода, самобалансирующийся инвертор» (CCISBI). Это старая конструкция, которая, как я подозреваю, впала в немилость, поскольку для качественной работы требуется строго регулируемый ток через лампы. Это было бы сложно и дорого на заре Hi-Fi. Он также будет работать только для усилителей класса А. Можно реализовать схему с фиксированным катодным резистором, но результаты, вероятно, будут неудовлетворительными. Кроме того, катоды нельзя обойти, так как это нарушит баланс сигналов. Однако есть преимущества. Конденсатор связи всего один. Требования к накопителям из предыдущего этапа в два раза меньше, чем в более распространенных конструкциях. Требуется по крайней мере на один отрезок трубы меньше. Схема, согласно литературным данным, сохраняет низкий уровень гармонических искажений других более распространенных двухтактных конструкций.
Я не мог следить за математикой, поэтому мне придется принять ее на веру. Для получения дополнительной информации об этих регуляторах напряжения см. мои заметки об уходе и питании регуляторов интегральных схем LM317 и LR8, особенно в цепях клапанов.
Рис. 1: Схема двухтактного лампового усилителя ECC802S SRPP / EL84
Концепции двухтактного проектирования EL84
Поскольку этот проект усилителя был экспериментальным, я хотел, чтобы на качество звука влияла конструкция, а не компоненты. Таким образом, во всем используются качественные детали. Трансформаторы EDCOR, электролитические конденсаторы Ruby, конденсаторы связи Auricap, согласованные лампы… Подозреваю, что хороших результатов можно добиться и с менее дорогими деталями. Еще одна функция, которую я хотел попробовать, — это каскад драйверов SRPP.
Особенности лампового усилителя:
- Питание нагревателя постоянного тока от 12-вольтового SMPS.
- Ультралинейная работа выходного каскада на лампах Sovtek EL84. Драйвер
- SRPP с лампами ECC802S.
- Приспособление для балансировки труб.
- Источники постоянного тока для выходных каскадов с использованием регуляторов напряжения LM317.
- Реле управления B+.
- Минимальное количество компонентов в каскадах усилителя.
Источник питания нагревателя лампового усилителя
Нагреватели поставляются с регулируемым источником постоянного тока, обеспечиваемым готовым импульсным источником питания (SMPS). SMPS рассчитан на 12 В постоянного тока / 3 А. Выход довольно чистый, и хотя я использовал демпферы трубчатого нагревателя, я, вероятно, мог бы их не использовать. Я не видел значительного количества мусора или шума на выходе 12VDC. Каждый канал был подключен к нагревателям на 6 В. Центральная точка была возвращена на основную системную землю. Это сделало один набор нагревателей положительным на землю и одним отрицательным.
Я не смог выявить каких-либо негативных последствий этой договоренности. SMPS также обеспечивает питание контрольных ламп и переключающего реле B+.
Высоковольтный блок питания лампового усилителя
Поставка B+ довольно прямолинейна. Два выпрямителя с быстрым восстановлением, работающие от центрального трансформатора EDCOR 180–0–180 В, 250 мА. Конденсаторы фильтра электролитические Ruby, шунтированные полипропиленом Solen. Для подключения напряжения пластины ШРЭС используется дополнительная пара электролитических конденсаторов. Такое расположение убрало небольшое количество пульсаций от источника питания B+. Я попробовал последовательные резисторы (1 кОм) перед фильтрами, и, похоже, это не имело никакого значения, поэтому я их удалил. В+ к выходам измерено 240В и 200В на пластинах СРПП.
Рисунок 2: Схема блока питания двухтактного лампового усилителя EL84
Конструкция лампового усилителя — двухтактный EL84 (6BQ5)
Я хотел, чтобы усилитель можно было легко модифицировать, поскольку он был «экспериментальным», и я также хотел, чтобы он хорошо выглядел.
Я всегда стараюсь создавать вещи с мыслью о том, что конечный продукт будет выставлен на всеобщее обозрение. Корпус представляет собой деревянную «теневую коробку», привезенную из универмага. Верхняя часть представляет собой толстый кусок плексигласа, подаренный мне Барри, который использовал плексиглас для корпуса своего проекта комплекта лампового усилителя K-502 (спасибо, Барри). Схема находится на трех платах. Каждый канал усилителя находится на отдельной плате. Платы покрыты медью, а проводящая поверхность используется как заземляющий слой. Блок питания (без SMPS) на простой перфорированной плате. Вся проводка точь в точь. Мой первоначальный проект заключался в использовании печатной схемы, но быстро стало ясно, что ее будет сложно модифицировать. Нижняя часть (чтобы я не прилипал пальцами к B+) представляет собой декоративную алюминиевую дверную сетку, вырезанную по размеру, которая была куплена в хозяйственном магазине.
Фото 2: Схема усилителя EL84 PP на платах с медным покрытием
Драйверный каскад ECC802S SRPP
Усилительные каскады SRPP отмечены несколькими положительными и несколькими не очень положительными особенностями.
Выходным лампам из-за конструкции требуется только половина того напряжения, которое требуется для привода, по сравнению с обычной двухтактной парой (приводится в действие только одна лампа). Это позволяет использовать практически любой драйвер. Одноконечный был бы в порядке. Но так как я «экспериментировал» то выбрал СРПП. Смещение SRPP может быть сложным. Получить симметричный вывод из SRPP может быть довольно проблематично. Я отрегулировал катодные резисторы примерно с 400 Ом до 2000 Ом. Я хотел, чтобы лампы работали в линейной области. Сначала я попробовал 12AX7, затем 12AT7, затем 12AU7, но в итоге остановился на ECC802S, которые очень похожи на 12AU7. ECC802S обеспечивает наилучшее сочетание усиления и линейности. Смещение устанавливается на уровне около 5 мА. Центральная точка между катодом верхней секции и пластиной нижней практически ровно на половине блока питания. Доступное колебание напряжения составляло более 20 В от пика до пика. Для обеспечения полной мощности требуется всего 8 В.
Все сигнальные и силовые заземления возвращаются к центральной точке заземления в источнике питания.
EL84 (6BQ5) Двухтактный выходной каскад
Двухтактный выходной каскад очень похож на показанный на diyparadise и относится к более ранним схемам. Я не беру кредит на оригинальный дизайн и только изменил его в соответствии со своими потребностями. В Интернете есть много информации об этом типе схемы, почему она не должна работать, и если бы она работала, это было бы ужасно. Я не могу проверить, что сделали или не сделали другие, но мой работает очень хорошо (см. тесты на прослушивание и измерения).
Измерения — ECC802S SRPP / EL84 (6BQ5) двухтактный ламповый усилитель
Этот двухтактный усилитель EL84 показал хорошие результаты. Все измерения проводились на ответвлении 8 Ом с выходным напряжением 2,5 В. Низкочастотная характеристика с синусоидальными волнами была ровной до 18 Гц и -3 дБ на 8 Гц (нижний предел моего генератора сигналов).
Высокочастотная характеристика была ровной до 25 кГц и -3 дБ на 35 кГц. Отклик был всего на -12 дБ на частоте 100 кГц. Был полезный выход (чистый) на частоте 140 кГц, что является верхним пределом моего генератора сигналов. Отклик прямоугольной волны был превосходным. Форма средней полосы была почти идеальной. Прямоугольные волны 20 кГц были примерно такими, как и ожидалось для комбинации лампа/трансформатор. То есть неплохой, с минимальной рябью и наклоном на передней и задней кромке. Во многом это связано с трансформаторами. В этой области я выбрал трансформаторы с большим количеством железа и резервной мощностью (25 Вт). Это почти наверняка повлекло за собой увеличение емкости и индуктивности, которые изменили бы форму прямоугольной волны на более высоких частотах. Наклон прямоугольных волн на низких частотах указывал на небольшое усиление низких частот. Однако я не смог увидеть такого повышения в кривых синусоиды. На выходе практически не было ни гула, ни шума. Оба были ниже 1 мВ, что является пределом B&K 1479.
Б осциллограф. Выходная мощность составляла примерно 10 Вт на канал и хорошо себя показала при перегрузке.
Фотография 3: прямоугольная волна 1000 Гц (верхняя кривая — выходной сигнал)
Фотография 4: прямоугольная волна 20 кГц (верхняя кривая — выходной сигнал)
Измерения искажений проводились с использованием анализатора искажений HP 331A, генератора сигналов Tenma с низким уровнем искажений (0,05 % остаточного коэффициента нелинейных искажений) и осциллографа B&K 1479B.
Таблица 1: Характеристики искажения Oddwatt 212
| Частота (Гц) | Мощность (Вт) | Искажение (%) | Искажение (%) (триодный режим) |
| 20 100 1000 10000 | 1 1 1 1 | 0,66 0,65 0,60 0,60 | 0,35 0,35 |
| 100 1000 | 4 4 | 1,7 1,7 | |
| 1000 | 5. 1 | 3,8 | |
| 20 100 1000 10000 | 10 10 10 10 | 0,68 0,66 0,68 0,66 | |
| 1000 | 12,5 | 1,4 | |
| 1000 | 15 | 2,3 | |
| 1000 | 18 | 3.1 |
Прослушивание — ECC802S SRPP / EL84 (6BQ5) Двухтактный ламповый усилитель
Итак, как это звучит? Краткий ответ отличный. Детализация средних частот так же хороша, как и все, что у меня есть. Детализация верхнего диапазона лучше, чем у всех других моих усилителей. Бас чистый, но не чрезмерный. Он имеет характерную ламповую теплоту и его легко слушать. С обычными лампами 12AU7A в качестве драйверов звук был немного более живым, но лампы JJ ECC802S давали очень хорошо сбалансированный звук.
Каково это по сравнению с некоторым другим оборудованием, которым я владею? Он более детализирован и имеет больше «мускулов», чем мой модифицированный комплект лампового усилителя K-12. Это наиболее очевидно в деталях верхних частот и силе нижних частот. Средние частоты у них довольно схожи, но звуковая сцена у Oddwatt кажется немного шире. По сравнению с моим комплектом усилителя на микросхеме LM3875, он имеет более плавный звук и лучшую детализацию в верхней части среднего диапазона. Как и ожидалось, ему не хватает солидного воздействия и мощности чип-усилителя. Если бы я жил на постоянной диете рок-музыки, то чип-усилитель был бы лучше. Поскольку я предпочитаю более деликатную музыку, такую как струнные гитары, арфы, фортепиано и соло-вокалистов, Oddwatt звучит для меня более музыкально.
Фото 5: Двухтактный ламповый усилитель ECC802S SRPP / EL84 (вид сверху)
Дополнительная информация
Этот усилитель не для всех.
Во-первых, он тяжелый, около 15 кг. Любителям чистоты ламп не нужно строить этот, так как есть несколько твердотельных компонентов. Это тоже был недешевый проект. Он не предназначался для того, чтобы быть одним из них, поскольку это был скорее опыт обучения схемам, которые я хотел попробовать. Одни только трансформаторы стоили около 160 долларов США, согласованный квартет из Sovtek EL84 и JJ ECC802S добавил еще 70 долларов. Добавлены конденсаторы Auricap, Ruby и Solens. Я не следил за общими затратами, но, по моим оценкам, они составляли от 350 до 400 долларов. Можно построить более простую версию намного дешевле (возможно, менее 200 долларов) с недорогими компонентами, но это не входило в мои намерения. Надеюсь, я вызвал у вас интерес к новым проектам. Мне понравилось собирать этот усилитель, но работа над ним все еще продолжается, так как недавно другие мастера поделились с ним некоторыми новыми идеями. У него даже есть хороший WAF. Ей нравится, как это выглядит и звучит.
Приятного прослушивания, Брюс.
Фотография 6 — двухтактный ламповый усилитель EL84
ОБНОВЛЕНИЕ – 15 декабря 2007 г.
Поскольку усилитель был закончен, я обнаружил необходимость внести изменения в цепь нагревателя. Это важное изменение, которое необходимо исправить . При проектировании и сборке усилителя я упустил важную спецификацию. Это тот, который почти никогда не рассматривается. Это максимальное напряжение нагревателя до катода на трубках. Максимальный номинал для ECC802S составляет 100 вольт. Поскольку я использовал каскад SRPP, один катод будет значительно выше земли. Поскольку напряжение питания B+ для драйверов без нагрузки (до прогрева ламп) составляет около 200 вольт, в зависимости от того, насколько быстро и какая секция каждой лампы драйвера прогревается первой, можно значительно превысить 100 вольт от катода до предела нагревателя. После прогрева уровень в пределах 9.0 вольт для верхней секции и почти ноль для нижней. Как я узнал о проблеме, так это выход из строя одной из ламп предусилителя.
Это легко исправить. Просто отсоедините заземляющий провод от SMPS и подключите резистор 100 кОм от B+ к бывшей клемме заземления SMPS, а второй резистор 47 кОм к земле от этого соединения. Он образует простой делитель напряжения с примерно 1/3 основной B+ (около 250 В), подаваемой на переход. Текущего потока нет, так как нет обратного пути. Тем не менее, он устанавливает контрольную точку для цепи нагревателя, которая достаточно высока для защиты верхнего триода SRPP и не слишком высока для нижнего.
ОБНОВЛЕНИЕ – 19 октября 2009 г.
Брюс обновил и улучшил этот усилитель OddWatt EL84. В проекте лампового усилителя используются лампы EL84/6BQ5 в самоинвертирующей двухтактной топологии с драйверным каскадом 5751 SRPP. Подробную информацию см. на странице проекта лампового стереофонического усилителя PoddWatt класса A EL84 (6BQ5).
ОБНОВЛЕНИЕ – 30 сентября 2012 г.
Брюс еще раз обновил самоинвертирующиеся двухтактные усилители EL84 компании OddWatt.
Последняя версия выполнена в виде моноблоков и снова использует драйверный каскад 5751 SRPP. Моноблочные усилители обеспечивают большую мощность и улучшенные характеристики. Полную информацию см. на странице проекта ультралинейного двухтактного лампового усилителя класса А Mini Block EL84.
ОБНОВЛЕНИЕ – 9 октября 2012 г.
Это была одна из моих первых попыток спроектировать и построить проект клапана. На самом деле вышло неплохо. С тех пор было много дополнительных проектов, и два из них можно легко считать обновлениями или эволюцией оригинального усилителя. Два новых проекта — это усилитель Poddwatt Stereo и мини-моноблоки. Оба имеют более чем небольшое сходство с первым проектом. Несмотря на то, что оригинальная конструкция является надежной и простой в сборке, я настоятельно рекомендую Poddwatt в качестве стереофонической замены и мини-моноблоки, если вам нужен либо один монофонический усилитель, либо два отдельных моноблока, которые лучше подходят для ваших нужд.
Есть также некоторые обновления для Poddwatt, которые также появляются в конце этого проекта. Как правило, изменения касаются специально разработанных выходных и силовых трансформаторов (от Edcor EMO750 и EMO 719).которые теперь доступны на индивидуальной основе), улучшенный источник питания, изменения, улучшающие линейность, и незначительное увеличение выходной мощности. Мини-моноблоки включают в себя все изменения. Схемы прилагаются как для новейших блоков Poddwatt, так и для Mini Mono Blocks.
Самая последняя информация о различных проектах ламповых усилителей OddWatt Audio SIPP доступна в ветке Oddwatt Push-Pull Tube Amplifiers на форуме DIY Audio Projects. Пожалуйста, используйте ветку, чтобы задать свои вопросы и поделиться своими комментариями об этом проекте.
Проект двухтактного лампового усилителя 6T9 «сделай сам»
| Стив Гири | Делиться |
6T9 Двухтактный ламповый усилитель
Этот проект лампового усилителя был вдохновлен ламповым усилителем 6T9 Spare Time Gizmo (см.
Ламповый усилитель Mark 6T9 и Ultra-Linear 6T9Ламповый усилитель). Это заставило меня закрутиться в голове идеями, и вскоре они превратились из одной идеи в другую. Я решил сделать усилитель с двухтактным выходным каскадом, используя схемотехнические идеи из моего EICO HF-81 и моего руководства по приемной лампе RCA.
Фото 1: Самодельный ламповый двухтактный усилитель 6T9
Лампы компактрона 6T9 потребляют 940 мА каждая на своих нагревателях, что в сумме составляет 3,76 А, а трансформатор, который я использовал, рассчитан только на три ампера на обмотке 6,3 В. Поскольку я не использую обмотку 5 В 2 А, я надеюсь, что это дает некоторую свободу действий для обмотки 6,3 В. Я видел меньшие силовые трансформаторы, питающие больше ламп, поэтому я чувствую некоторую уверенность, что все будет в порядке.
Фотография 2: Силовые трансформаторы лампового усилителя
Сначала я начал с ламп 6EU7 в предусилителе, но позже переключился на лампы 12AX7A, так как их было легче найти.
У меня есть только две лампы 6EU7, и я чувствую, что должен приберечь их для другого проекта. Нагреватели 12AX7A питаются от отдельного трансформатора. Я также решил выпрямить и отфильтровать питание нагревателя, чтобы еще больше уменьшить вероятность появления шума в каскадах предусилителя. Вот 6Т9Схема двухтактного лампового усилителя, которую я придумал.
Конструкция — двухтактный ламповый усилитель 6T9
Фото 3: Конструкция лампового усилителя 6T9
После сборки усилителя и ошибки, связанной с перестановкой управляющих сеток и пластин на 6T9 (О-О-О-О-О! Я так рад, что потихоньку поднял его на Variac!) Усилитель ожил! К счастью, 6Т9 пережили штурм их сетей.
У меня был чрезмерный гул на левом канале, который я связал с неисправным 6T9.трубка. После этого остался некоторый остаточный гул. Пришлось немного доработать блок питания, улучшить фильтрацию, а также поставить экран на переднюю панель. Я слышал гул, когда тянулся к регуляторам громкости или высоких частот.
Я также убедился, что заземлил все в общую точку на шасси. Я также немного поэкспериментировал с катодным резистором в выходных каскадах, чтобы получить требуемое напряжение смещения.
Также заметка о горшках. Я использую несколько старых двойных горшков Allen Bradley, которые я купил в магазине Mendelsons Electronics Surplus в Дейтоне, штат Огайо. Имеют короткий вал с регулировкой отверткой. Я решил просверлить конец вала, затем нарезать отверстие для винта 4-40. Затем я использовал прокладку диаметром 1/4 и прикрутил ее болтами. Это работает очень хорошо для того, чтобы сделать эти горшки полезными!
Фотография 4: Ламповый усилитель 6T9 — двухточечная проводка
Сочетание дерева и латуни появилось, когда я нашел небольшой лист латуни, засунутый под шкаф и давно забытый на работе. Потребовалось немного работы, чтобы очистить его и отполировать до блеска! Древесина — тополь, купленный в Lowes, окрашенный морилкой Minwax Red Mahogany и обработанный шеллаком Amber Shellac.
