Как выбрать подходящий усилитель для автомагнитолы. Какие провода и компоненты понадобятся для подключения. Где лучше установить усилитель в машине. Пошаговая инструкция по подключению усилителя своими руками. Распространенные ошибки при установке.
Зачем нужен усилитель в автомобильной аудиосистеме
Установка дополнительного усилителя в автомобильную аудиосистему дает следующие преимущества:
- Повышает общую мощность звука, позволяя добиться более громкого и чистого звучания
- Улучшает качество звука, особенно на высокой громкости
- Позволяет подключить более мощные динамики и сабвуфер
- Дает возможность тонко настроить звучание с помощью встроенных фильтров и эквалайзера
- Снижает нагрузку на штатную магнитолу, продлевая срок ее службы
Без усилителя штатная магнитола часто не может раскрыть потенциал даже качественной акустики. Поэтому для получения действительно хорошего звука в автомобиле усилитель необходим.
Как выбрать подходящий усилитель для автомобиля
При выборе автомобильного усилителя нужно учитывать следующие параметры:

Количество каналов
От этого зависит, сколько динамиков и сабвуферов можно будет подключить:
- 2-канальные — для фронтальной пары динамиков или одного сабвуфера
- 4-канальные — для фронтальной и тыловой акустики
- 5-канальные — для полной системы с 4 динамиками и сабвуфером
- Моноблоки — для мощного сабвуфера
Мощность
Выбирается с запасом относительно мощности акустики. Например, для 50-ваттных динамиков подойдет усилитель на 75-100 Вт на канал.
Класс усиления
Наиболее популярны усилители класса AB и D. Класс AB дает лучшее качество звука, класс D — более компактный и эффективный.
Дополнительные функции
Желательно наличие фильтров, эквалайзера, регулировок усиления и других настроек для точной настройки звука.
Необходимые провода и компоненты для подключения
Для установки усилителя потребуются:
- Силовой кабель большого сечения (4-8 GA) для питания от аккумулятора
- Предохранитель соответствующего номинала
- Акустические провода для подключения динамиков
- RCA-кабели для передачи сигнала с магнитолы
- Провод дистанционного включения
- Клеммы, наконечники, изолента
- Монтажная панель или кронштейны для крепления усилителя
Сечение проводов нужно подбирать исходя из мощности усилителя и длины трассы. Чем больше мощность и длина — тем толще должен быть провод.

Выбор места для установки усилителя
Оптимальные места для монтажа усилителя в автомобиле:
- Под передним пассажирским сиденьем
- В багажнике на задней стенке или боковой обшивке
- На задней полке (в седанах)
- Под задними сиденьями
- В нише запасного колеса
При выборе места нужно учитывать следующие факторы:
- Доступ воздуха для охлаждения
- Защита от влаги и пыли
- Минимальная длина силовых и сигнальных кабелей
- Удобство монтажа и обслуживания
Не рекомендуется устанавливать усилитель вблизи штатной электроники автомобиля во избежание помех.
Пошаговая инструкция по подключению усилителя
- Отключите аккумулятор автомобиля
- Проложите силовой кабель от аккумулятора к месту установки усилителя
- Установите предохранитель на силовой кабель рядом с аккумулятором
- Подключите провод дистанционного включения к соответствующему выходу магнитолы
- Проложите RCA-кабели от выходов магнитолы к входам усилителя
- Подключите акустические провода от выходов усилителя к динамикам
- Закрепите усилитель в выбранном месте
- Подключите силовой кабель, провод дистанционного включения и RCA к усилителю
- Подключите минусовой провод усилителя к кузову автомобиля
- Проверьте надежность всех соединений
- Подключите аккумулятор и проверьте работу системы
Как подключить усилитель к магнитоле без RCA-выходов
Если на магнитоле нет линейных RCA-выходов, можно использовать один из следующих способов подключения:

- Через конвертер высокого уровня в RCA
- Напрямую к выходам на динамики магнитолы (если усилитель имеет высокоуровневые входы)
- Через выходы предусилителя на задней панели магнитолы (если есть)
При подключении напрямую к выходам на динамики нужно использовать резисторы для согласования уровней сигнала.
Настройка усилителя после подключения
После установки усилителя необходимо выполнить его настройку:
- Установите регуляторы усиления в минимальное положение
- Настройте фильтры кроссовера в соответствии с характеристиками акустики
- Плавно увеличивайте усиление до появления искажений, затем немного уменьшите
- Настройте эквалайзер для выравнивания АЧХ системы
- При необходимости откорректируйте временные задержки
Правильная настройка позволит раскрыть потенциал системы и избежать повреждения компонентов из-за перегрузки.
Распространенные ошибки при подключении усилителя
При самостоятельной установке усилителя часто допускаются следующие ошибки:
- Использование проводов недостаточного сечения
- Некачественные соединения и ненадежная изоляция
- Отсутствие предохранителя на силовом кабеле
- Неправильное подключение «массы» усилителя
- Прокладка сигнальных кабелей рядом с силовыми
- Установка усилителя в местах без вентиляции
Эти ошибки могут привести к появлению шумов, искажений или даже выходу компонентов из строя. Поэтому важно тщательно соблюдать технологию подключения.

Заключение
Правильно установленный и настроенный усилитель позволяет значительно улучшить качество звука в автомобиле. При аккуратном подходе подключить усилитель можно самостоятельно, сэкономив на услугах установщиков. Главное — внимательно изучить схему подключения и соблюдать все правила безопасности при работе с автомобильной электрикой.
Как правильно подключить усилитель в машине
Как правильно подключить усилитель в машине, выбрать провода и предохранитель, можно узнать из этой статьи. Задачей усилителя является улучшение качества автозвука на максимальной громкости. Как правило, при наличии нескольких динамиков и сабвуфера, встроенный усилитель, даже достаточно дорогих магнитол, не справляется с нагрузкой. В результате, динамики начинают издавать посторонние звуки: хрипы, дребезжание, шумы и т.п.
Обеспечение питания
Энергоснабжение усилителя является одним из важнейших факторов его качественного функционирования. Нестабильные параметры электроэнергии или недостаток питания могут стать причиной искажения звука.
Высокая чувствительность усилителя, по сравнению с обычными динамиками, делает даже незначительные отклонения или пиковые нагрузки критическими. К слову сказать, причин плохой работы устройства может быть несколько. Однако, основной являются различные «аномалии», возникающие в различных частях диапазона получаемых частот, которые возникли из-за небрежно выполненной проводки. Поэтому очень важно как подключить усилитель в машине. В противном случае грубое звучание, хрипы или блокировка отдельных частот на выходе будут гарантированы.
Выбор проводов и подбор их сечения
Металл кабеля, при помощи которого подключается питание к усилителю, обладает определённым сопротивлением. При этом, чем больше площадь сечения отдельных проводов, тем ниже будет показатель сопротивления. Высокое сопротивление (недостаток толщины) способен исказить передачу определенных сигналов. К примеру, искажение линейного сигнала к динамику или низкий вольтаж в силовом проводе.
ВАЖНО! Как показывает практика, площадь сечения кабеля подключённого к положительной клемме должна быть меньше или равной отрицательному.
Следует учитывать, что усилитель является весьма электроёмким оборудованием. Во-первых, для правильного функционирования он нуждается в хорошем заземлении. Кроме того для получения электроэнергии от аккумулятора автомобиля необходимо тщательно выбирать сечение корректор несущих проводов. Для этого нужно выполнить следующие расчёты.
Прежде всего, определить в величину номинальной мощности устройства — RMS. Этот параметр может быть указан как на коробке, так и непосредственно на шильде самого усилителя. В крайнем случае, по типу модели можно узнать необходимую информацию в сети интернет. Как правило, она определяется на 1 канал с сопротивлением в 4 Ом. Большинство моделей современных 4ох канальных усилителей характеризуются рабочей мощностью в диапазоне 40-150 Вт.
Для примера возьмём усредненное значение в 90 Вт. При этом общая мощность четырёхканального усилителя составит 360 Вт. После подсчёта мощности необходимо определить длину кабеля питания от аккумуляторной батареи до места установки усилителя. Затем по таблице, где указаны эти 2 параметра, определяется требуемое сечение.
ВАЖНО! Во-первых, необходимо принять во внимание материал изготовления кабелей. Стоит отметить, что в большинстве таблиц указаны значения для медных проводов. В то время, как многие производители выпускают провода, имеющие алюминиевые токонесущие жилы покрытые медью. Разумеется, их сопротивление будет совершенно другим, что потребует пересчета минимально необходимого сечения.
Защита – выбор предохранителя
При подключении усилителей используется 2 типа предохранителей. Расположены они непосредственно в устройстве. Он может быть неотъемный и интегрированный непосредственно в конструкцию усилителя или сменный. Но кроме предохранителя, защищающего само устройство, необходимо установить еще один, для защиты силовой проводки.
Такой предохранитель устанавливается как можно ближе к АКБ. Стоит отметить, что физически он представляет разъемный пластиковый корпус с клеммами на концах и проушинами для крепления. Внутрь корпуса вставляется предохранитель определенного номинала, который определяется по специальной таблице и зависит от площади сечения провода.
ВАЖНО! Если в таблице нет параметров сечения конкретного кабеля, то необходимо выбирать значение ближайшего, с меньшим сечением.
Еще один немаловажный факт. При установке предохранителя на разветвляющийся провод. А для определения его показателей берется сечение наименьшего провода из всех. Стоит отметить, что установка производится до разветвления.
Прокладка проводов
Одними из основных правил, как подключить динамики через усилитель в машине, которые оказывают большое влияние на качество звука, являются требования к правильно прокладке кабелей:
Провода для автозвука можно условно разделить на три основные категории:
- Силовые – здесь, прежде всего, важна площадь сечения и материал изготовления. Во-первых, для экономии допускается использование обычных многожильных электротехнических кабелей. Однако они должны иметь надёжную изоляцию. Желательно силиконовую, которая обеспечивает необходимую защиту при длительном воздействии отрицательных температур;
- Акустические — несмотря на одинаковое строение с силовыми кабелями (сечение и количество жил) их эксплуатационные характеристики существенно отличаются. В качестве материала изготовления может использоваться как медь, так и серебро (наиболее дорогостоящие и качественные передающие звук).
От акустических кабелей из стали, а тем более алюминия, рекомендуется отказаться. Стоит отметить, они имеют очень эластичную изоляцию. Так как при прокладке по технологическим пустотам в кузове автомобиля такие провода сильно изгибаются; - Межблочные — межблочные. Соединяют магнитолу с усилителем и усилитель с сабвуфером. Их основная задача передача качественного низкоуровневого звукового сигнала и наиболее полная защита от потерь и внешних наводок. Поэтому они отличаются качественным экранированием. В качестве межблочных проводов используется либо коаксиал (75 Ом), либо витая пара. Стоит отметить, что бюджетные версии межблочных кабелей передают сигнал с использованием экранирующей оплетки. Это несколько снижает качество звука. Более дорогостоящие варианты имеют дополнительный внешний экран. При этом, они должны подключаться в строгом соответствии с направленностью от магнитолы к усилителю. Для этого на их внешней изоляции имеются соответствующие стрелки.
При прокладке соблюдаются следующие правила:
- Акустические кабеля должны располагаться как можно дальше от силовых, чтобы полностью исключить возможность внешних наводок от электромагнитных полей;
- Кабель следует располагать под напольным покрытием в салоне или за потолочной обивкой.
Второй вариант наиболее предпочтителен, так как полностью исключает возможность электромагнитных помех. В крайних случаях допускается прокладка кабелей под днищем автомобиля в специальной гофре;
- При прокладке кабеля внутри салона его контакты с металлическими элементами кузова следует свести к минимуму. Для этого можно использовать гофру из ПВХ или дополнительную оболочку из тонких силиконовых трубок. Также сейчас актуальна оплётка защитная нейлоновая.
Особенности подключения усилителей разных типов
При выборе автомобильного усилителя следует обратить внимание на следующие факторы:
- Производитель. Стоит обратить внимание на продукцию AZ-13 SPL POWER.
- Качество звука – настоятельно рекомендуется не только ознакомиться с основными рабочими характеристиками, но и прослушать тестовую композицию;
- Мощность. Как показывает практика, этот показатель особенно важен при подключении усилителя к сабвуферу. При этом следует принимать во внимание номинальную мощность.
Максимальный показатель нередко оказывается сильно завышенным. Однако, при этом эксплуатация оборудования на максимальных рабочих показателях сильно сокращает ресурс;
- Форм-фактор. Зависит от места установки и способа, как подключить усилитель к магнитоле в машине .
ВАЖНО! Для моноблочных усилителей большой мощности важно наличие вентилятора. К слову сказать, они нуждаются в открытой установке для обеспечения оптимального температурного режима.
Моноблок
Одноканальный усилитель, более известный пользователям под названием моноблок. Может функционировать при минимальной низкоомной нагрузке 1-2 Ом. Однако большинство моделей рассчитаны на эксплуатацию при сопротивлении около 4 Ом. Как подключить динамики к усилителю в машине зависит от суммарного сопротивления подсоединяемых устройств. Стоит отметить, что большинство сабвуферов имеют рабочее сопротивление в 4-8 Ом. Поэтому некоторые моноблоки могут не справиться и с сабвуфером, и с динамиками.
Схема подключения динамиков является наиболее простой. Особенно при наличии у него одной катушки. Стоит отметить, что подсоединение двух жинамиков может осуществляться как последовательно, так и параллельно. Так же при использовании одноканального усилителя, очень желательно оснастить его выносным регулятором громкости, кроме стандартного, расположенного на автомагнитоле.
2ух и 4ох канальные
Способы как подключить усилитель в машине 4 канальный и 2 канальный являются абсолютно идентичными. Но в первом варианте есть дополнительные возможности комбинирования динамиков и сабвуферов.

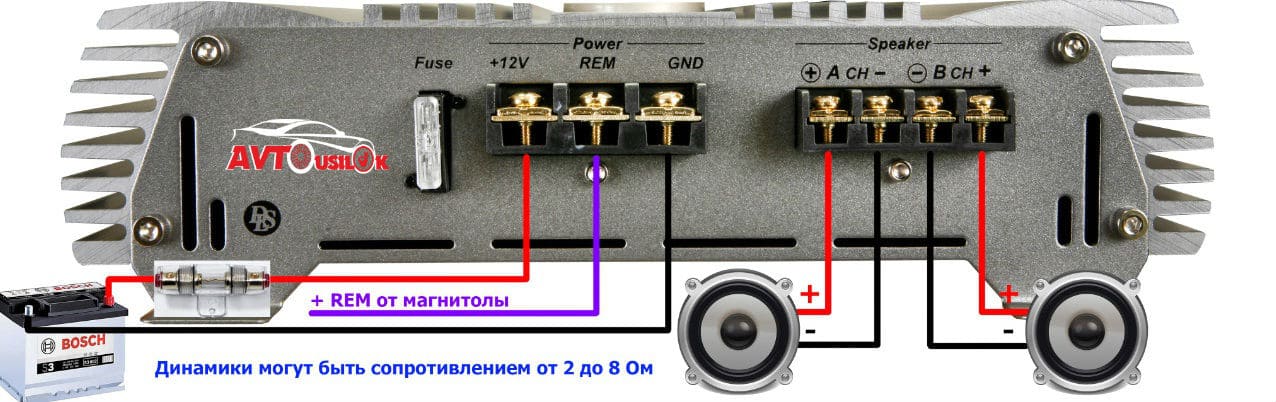

Двухканальные усилители – это оптимальный вариант для подключения двух мощных динамиков, имеющих широкую полосу или использующих активный кроссовер (HPF). По сопротивлению, это должны быть четырехомные динамики для двухомных типов усилителя. Тем не менее, возможно использование динамиков на 2 Ом. Но при этом нужно снизить частоту при помощи фильтра HPF, чтобы не сжечь динамики.
Так же есть возможность подключения 4-х динамиков. Попарно, в параллельном включении на каждый выход. При этом усилитель используется в стерео режиме. А сопротивление динамиков допускается в 2 Ом на каждую (пара на 4 Ом). К слову сказать, без необходимости дополнительных настроек ограничивающих воспроизводимые частоты.
Третьим вариантом использования двухканального усилителя является подключения одного 4 омного сабвуфера через мостовое соединение. Как подключить сабвуфер в машину с усилителем выглядит следующим образом. «+» подключается к соответствующему выводу первого канала, а «-» к отрицательному контакту второго.
ВАЖНО!
При подключении к усилителю сабвуфера через мостовое соединение необходимо активировать LPF фильтр, который заблокирует частоты выше 50-100Hz.
Подключение 4 канального усилителя осуществляется полностью аналогичным образом. Единственное различие более широкие возможности комбинирования подсоединяемых устройств:
- Четыре динамика, каждая из которых имеет сопротивление соответствующие номинальному выходу;
- 8 пищалок – подключённых попарно последовательным соединением с применением разделительного конденсатора впаянного в цепь между динамиками;
- Два динамика и сабвуфер, подключённый через мост.
ВАЖНО! Существует пятиканальные усилители, у которых один из каналов выделен специально для подсоединения сабвуфера.
Подключение магнитолы / сабвуфера
Для полноты раскрытия вопроса в этой теме необходимо затронуть несколько нюансов подключения магнитолы и как подключить сабвуфер в машину без усилителя. Даже в таких простых ситуациях многие неопытные автомобилисты совершают ошибки. Стоит отметить, что они не просто приводят к посредственному звучанию автоакустики. Но и к возникновению нештатных ситуаций и выходу оборудования из строя.
Прежде всего нужно разобраться в цветовой маркировке проводов магнитолы. Встречаются несколько вариантов подключения автомагнитолы:
- Акустическая система уже установлена на автомобиле, и все провода выведены в отдельное гнездо. В этом случае рекомендуется из всего модельного ряда магнитол выбрать совместимую модель с соответствующими штекерами.
- Выбранная модель магнитолы на совместима с штатными разъемами автомобиля.
В этом случае можно попытаться найти переходник. А если его нет, то подключать провода напрямую в соответствии с их цветовой маркировкой:
Силовые разъемы для подключения питания:
- Черный – минус питания с АКБ. Символьная маркировка на автомобильном разъеме – GND;
- Желтый (BAT) – плюсовая клемма АКБ;
- Красный – ключ зажигания;
- Синий – антенна;
- Передние динамики:
- Белый (левый FL) – минусовый маркируется цветной полоской;
- Серый (правый FR) – минусовый маркируется белой полосой;
- Задние динамики:
- Зеленый (левый RL) — минусовый маркируется белой полосой;
- Фиолетовый (правый RR) — минусовый маркируется белой полосой.
Подключение усилителя к магнитоле осуществляется через один из линейных выходов. Лучше всего, если он предназначен для сабвуфера и маркируется SW. Но можно и через обычный выход на задние динамики. Стоит отметить, что подсоединение выполняется межблочными кабелями. Помимо того, нужно подключить управляющий (REM) кабель. Стоит отметить, что он присоединяется к ответвлению синего провода.
К слову сказать, при неправильном подключении могут возникать различные неисправности. Начиная от существенного ухудшения качества звука, самопроизвольного отключения и включения при резких скачках напряжения. В критических ситуациях все может закончиться сгоранием электронных плат управления, как магнитолы, так и усилителя. Поэтому при подключении силовых проводов следует быть особенно внимательным, чтобы не перепутать полярность.
Как подключить усилитель к магнитоле в машине своими руками, подробная схема с фото и видео
Автор Владимир Долженков На чтение 16 мин. Просмотров 23.1k. Опубликовано
Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.
Содержание
1 Зачем необходим усилитель к магнитоле в машине
1.1 Как работает усилитель
2 Виды усилителей
2.1 Как выбрать усилитель
3 Как установить
3.1 Выбираем правильное место
3.2 Провода для монтажа
3.3 Предохранитель
3.4 Межблочный кабель
4 Как подключить своими руками
4.1 Пошаговый процесс подключения
4.2 Подключение усилителя к магнитоле без тюльпанов
4.3 Как подключить два и более усилителя
4.4 Видео: как подключить усилитель своими руками
Зачем необходим усилитель к магнитоле в машине
Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.
Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.
Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.
Как работает усилитель
Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.
На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:
- Входную схему.
- Блок питания (БП).
- Выходной каскад.
Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.
Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.
Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.
Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.
Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.
Виды усилителей
Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.
Характеристики усилителей в зависимости от количества каналов:
- Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
- Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
- Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
- Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
- Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
- Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.
Как выбрать усилитель
Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.
Как установить
После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.
Выбираем правильное место
В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.
При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.
В большинстве случаев местом установки усилителя является багажник, но возможно расположение и в салонеНа самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:
- Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
- В багажнике.
Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
- Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
- Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.
Провода для монтажа
Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.
Предохранитель
Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.
Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.
Межблочный кабель
Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

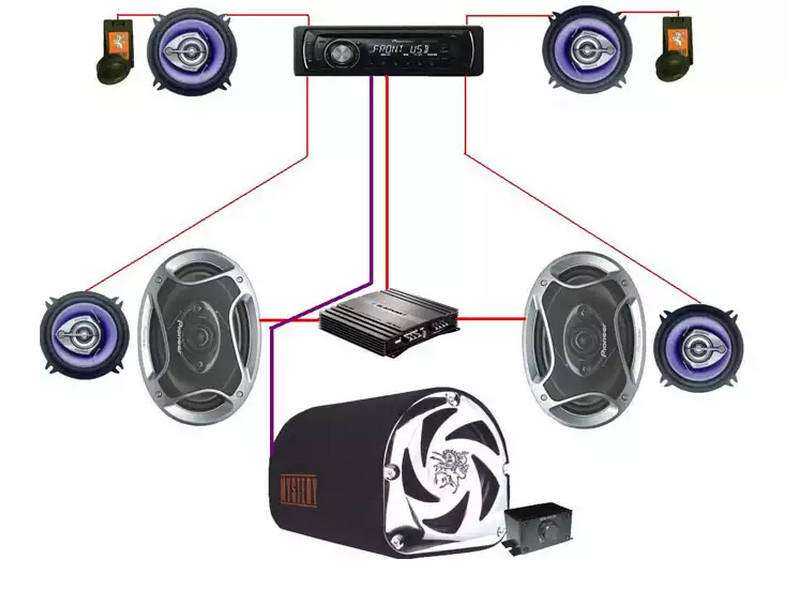

Как подключить своими руками
При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.
Питание на усилитель подается через предохранитель от аккумулятора отдельным кабелем.
Пошаговый процесс подключения
Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.
Для правильного подключения усилителя необходимо ознакомиться со схемой. Только после этого можно приступать к монтажу устройства- Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание. Установка усилителя производится в месте с достаточным воздухообменом, что предотвратит перегрев устройства
Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.
Прокладку кабеля выполняют под обшивкой салона, при этом нужо предотвратить возможный контакт со штатной проводкой автомобиля- Протягиваем к усилителю от АКБ питающий кабель. Его удобно разместить вдоль штатной проводки. Предохранитель устанавливают возле аккумулятора на расстоянии не более 30 см. Питание к усилителю подводится отдельным мощным кабелем, сечение которого выбирают в соответствии с потребляемым усилителем током
- Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in. Соединяем также кабель питания. Межблочным кабелем подается сигнал с линейного выхода магнитолы на вход усилителя
- Подключаем дополнительный кабель к разъёму Remote на усилителе и к B+Ant (синему) на источнике сигнала. Подключение дополнительного провода необходимо для дистанционного включения усилителя в момент включения магнитолы
- Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
- Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с устройством усиления производят короткими проводами.
- Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме. После подключения и проверки правильности монтажа, выполняют настройку усилителя в соответствии с рекомендациями производителя
Подключение усилителя к магнитоле без тюльпанов
Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:
- Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
- Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем.
После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
- Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
- Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
- К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
- Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму.
Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.

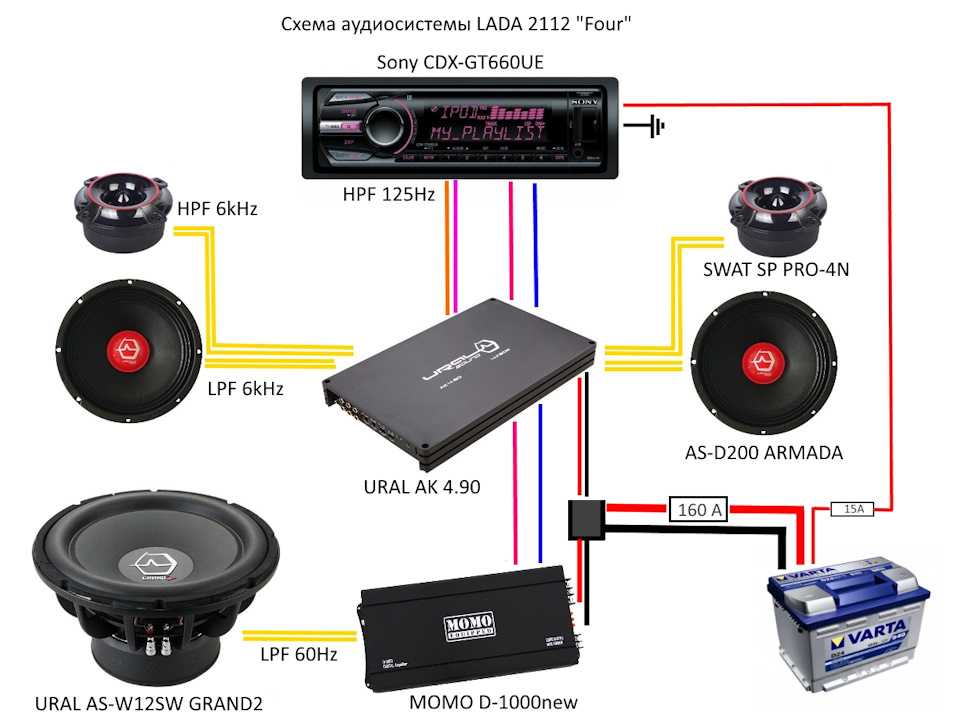

Как подключить два и более усилителя
Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:
- с подключением питания;
- с подключением RCA кабеля на несколько усилителей;
- с дистанционным включением усилителей.
Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.
Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.
Видео: как подключить усилитель своими руками
Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.
- Автор: Владимир Долженков
- Распечатать
Оцените статью:
(22 голоса, среднее: 3.8 из 5)
Поделитесь с друзьями!
Руководство по установке автомобильного усилителя
В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.
Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:
Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.
Провода питания и заземления
Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.
Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.
Предохранитель, который защитит вашу систему
Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает токовую нагрузку своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя:
- 25-амперный предохранитель с проводкой 10 калибра
- 60 предохранитель на 8 ампер с проводкой 8 калибра
- предохранитель на 100 ампер с проводкой 4 калибра
- Предохранитель на 250 А с проводкой калибра 1/0
Комплект проводки усилителя
Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который будет включать в себя соответствующие провода питания, заземления, провода включения и предохранитель.
Кабели RCA и провод громкоговорителя
Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.
При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет любой провод калибра от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.
Где мне установить усилитель?
Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:
- Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
- Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
- Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус.
Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
- Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
- Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).
Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения.
Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.
Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.
Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.
Куда проложить провода для моего усилителя?
Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.
Инструменты для отделки панелей Bojo
Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.
Снятие дверной накладки
Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.
Снятие ремня безопасности
Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.
Снятие облицовки стойки
Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.
Снятие кикпанели
Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.
Прокладка провода за приборной панелью
При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.
Как установить усилитель
Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.
Шаг 1 — Отсоедините аккумулятор
Включите стояночный тормоз и отсоедините отрицательную клемму от аккумулятора во избежание короткого замыкания или поражения электрическим током.
Шаг 2 — Установите усилитель
Установите усилитель в выбранном вами месте.
Шаг 3 — Установите провод питания
Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.
Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.
Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.
Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.
Шаг 4 — Установите держатель предохранителя
На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.
Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.
Многоамперные установки
При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.
Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.
Шаг 5 — Подсоедините провод питания
Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.
Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.
Шаг 6 — Заземляющий провод: самое важное соединение из всех
Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).
Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.
Неправильное или слабое заземление является основной причиной проблем с усилителем.
Шаг 7 — Подсоедините провод дистанционного включения
Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.
Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.
Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.
Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.
Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.
Шаг 8 — Подсоединение сигналов
Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.
Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.
Преобразователь линейного выхода Scosche SLC4
Узнайте больше о преобразователях линейного выхода.
Шаг 9 — Проводка динамиков
Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.
Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.
Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.
Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.
Используйте заводскую проводку динамиков
Еще один и гораздо более удобный способ передачи активного сигнала от усилителя на динамики — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.
Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.
Шаг 10 — Подсоедините все провода
Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.
Кабели RCA проложены через щели в ковре автомобиля и подключены к сигнальным входам усилителя
Шаг 11 — Включение его
Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.
Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.
Шаг 12 — Настройка усиления усилителя
Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.
Настройка усиления усилителя
Подробное объяснение того, как это сделать, читайте в нашей статье о настройке усиления на 4-канальном усилителе. Если вы устанавливаете усилитель для сабвуфера, прочтите Как настроить сабвуфер. Подход тот же, мы просто адаптировали объяснение к каждой ситуации.
Наслаждайтесь новой системой.
Если что-то пойдет не так
Обычно после установки усилителя вы можете включить стереосистему и сразу же насладиться всей дополнительной мощностью и детализацией своей музыки. Но иногда все работает не так, как мы ожидаем с самого начала. Если это случилось с вами, не слишком напрягайтесь. Прочтите нашу статью об устранении неполадок при установке усилителя, чтобы найти и решить наиболее распространенные проблемы.
Позвоните нам — мы поможем вам оборудовать вашу систему
Лучше всего сначала позвонить в компанию Crutchfield и поговорить с консультантом о том, что потребуется вашему усилителю. Они позаботятся о том, чтобы вы получили все необходимое оборудование и аксессуары для успешной и удовлетворительной установки. И помните, все, что вы покупаете у Crutchfield, поставляется с бесплатной пожизненной технической поддержкой. Просто нажмите «Связаться с нами» в верхней части этой страницы, чтобы узнать бесплатный номер и другие способы связи с нами.
Схемы подключения усилителя
от Crutchfield’s
Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.
Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.
Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.
Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.
Подробнее о Buck
- Начал работу в компании Crutchfield в 2006 г.
- Прошел тщательное обучение для консультантов, изучив все тонкости различных продуктов
- Разработал и организовал электрические схемы сабвуферов Crutchfield
- Будьте в курсе последних событий, посещая обучающие семинары для поставщиков по новым продуктам
- Получение сертификата MECP (сертифицированный специалист по мобильной электронике)
- Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
- Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
- Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
- С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии
Еще от Бака Померанца и усилители
Что делает звуковой процессор?
Лучшие многоканальные автомобильные усилители на 2023 год
Входы уровня динамиков или преобразователь линейного выхода (LOC)?
Некоторые считают, что установка усилителя в автомобиле безнадежно сложна и лучше доверить ее профессионалу. Это вариант, конечно. Но Кратчфилд уже более 40 лет помогает людям понять, что они могут сделать это сами.
В связи с этим, вот схемы для нескольких типичных установок усилителей, которые помогут вам увидеть, как все отдельные компоненты соединяются вместе, образуя автомобильную аудиосистему.
На первой диаграмме показано полное обновление системы с использованием вторичного ресивера, двух усилителей и сабвуфера. Второй более конкретный. В нем показано, как добавить сабвуфер в штатную систему.
Как подключить полную автомобильную аудиосистему
На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для передних и задних пар широкополосных динамиков и моноусилитель для сабвуфера.
Дополнительное оборудование, необходимое для подключения усилителей, включает:
- комплект проводки для двойного усилителя
- распределительные блоки
- провод динамика
- Кабели RCA
Конденсаторы обычно не требуются при установке автомобильной стереосистемы, но мы включили один здесь, чтобы показать, как его подключить к системе.
Как добавить сабвуфер в заводскую стереосистему
Многие люди хотят добавить в свою систему бас, не заменяя штатную магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.
Начните с приобретения усилителя сабвуфера или активного сабвуфера с входами на уровне динамиков. Вам потребуются следующие элементы для установки и придания ей профессионального вида:
- Используйте ответвители для получения сигнала
- Разъем Add A Fuse плюс предохранитель от 2 до 10 А для получения напряжения дистанционного включения усилителя
- Комплект проводки для усилителя и провод для динамика
Для получения дополнительной информации о том, как установить сабвуфер, посмотрите наши короткие видеоролики, как добавить сабвуфер в заводскую стереосистему и как установить активный сабвуфер.
Начните создавать свою систему сегодня
Теперь, когда вы увидели, как все компоненты и детали подходят друг к другу, вы можете со знанием дела купить широкий ассортимент автомобильной аудиосистемы Crutchfield и приступить к созданию своей системы.
Позвоните нам по телефону 888-955-6000, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об установке систем усилителей, ознакомьтесь с нашим Руководством по установке усилителей.
Пожалуйста, поделитесь своими мыслями ниже.
Сравните звук
SpeakerCompare ™
Запатентованная технология Virtual Audio ™
Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников ниже.
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Возьмите напрокат комплект для прослушивания
SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
SpeakerCompare ™
Запатентованная технология Virtual Audio ™
Прослушивание динамиков перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Для начала
Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.
SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.
ДинамикСравнить ™
РАВНО
СИЛА
РАВНО
VOLUME
Что слушать
Примечания к треку
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Мы здесь, чтобы помочь
Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.
Мы будем рады узнать ваше мнение
Выберите наушники
Модель
Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.
Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат
Выберите трек, чтобы начать прослушивание
Динамики Audition перед покупкой
SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.
Почему важно выбирать наушники
SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.
Два разных режима прослушивания
В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.
В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.
Ничто не сравнится с прослушиванием динамиков в вашем помещении
SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.
