Как сделать усилитель своими руками. Как сделать усилитель звука своими руками: пошаговая инструкция

Как собрать простой усилитель звука в домашних условиях. Какие компоненты понадобятся для сборки усилителя. Как правильно подключить и настроить самодельный усилитель звука. На что обратить внимание при сборке усилителя своими руками.

Содержание

Необходимые компоненты для сборки усилителя звука

Для сборки простого усилителя звука своими руками понадобятся следующие компоненты:

Микросхема усилителя (например, TDA7294)
Резисторы различного номинала
Конденсаторы электролитические и пленочные
Переменный резистор для регулировки громкости
Печатная плата
Радиатор охлаждения
Провода для соединений
Блок питания или трансформатор

Важно подбирать компоненты с учетом требуемой мощности и характеристик усилителя. Для начинающих радиолюбителей рекомендуется использовать готовые наборы для сборки усилителей.

Пошаговая инструкция по сборке усилителя

Процесс сборки усилителя звука своими руками включает следующие основные этапы:

Подготовка печатной платы — разметка и сверление отверстий.

Монтаж радиоэлементов на плату согласно принципиальной схеме.
Пайка соединений между компонентами.
Установка микросхемы усилителя на радиатор.
Подключение входных, выходных разъемов и органов управления.
Монтаж платы в корпус.
Подключение блока питания.
Проверка и настройка собранного усилителя.

При сборке важно строго следовать схеме и соблюдать полярность компонентов. Рекомендуется использовать качественный паяльник и припой для надежных соединений.

Выбор схемы усилителя звука

Существует множество схем усилителей звука различной сложности и мощности. Для начинающих радиолюбителей подойдут простые схемы на одной микросхеме мощностью до 20-30 Вт. Популярные варианты:

Усилитель на микросхеме TDA2030 мощностью 14 Вт

Усилитель на TDA7294 мощностью до 70 Вт
Транзисторный усилитель на TDA2050 мощностью 32 Вт

При выборе схемы нужно учитывать требуемую мощность, напряжение питания, количество каналов и другие параметры. Для большей мощности используются мостовые схемы включения микросхем.

Особенности монтажа и настройки усилителя

При сборке усилителя звука своими руками важно обратить внимание на следующие моменты:

Использование качественных компонентов с требуемыми характеристиками
Соблюдение полярности электролитических конденсаторов и диодов
Надежная пайка всех соединений
Обеспечение хорошего теплоотвода для микросхем и транзисторов
Экранирование чувствительных цепей для уменьшения наводок
Правильное заземление схемы

После сборки необходимо провести настройку усилителя — проверить напряжения в контрольных точках, установить ток покоя выходных транзисторов, настроить частотную характеристику.

Типичные ошибки при самостоятельной сборке усилителей

Начинающие радиолюбители при сборке усилителей часто допускают следующие ошибки:

Неправильное расположение компонентов на плате
Ошибки в монтаже — короткие замыкания, холодная пайка
Использование компонентов с неподходящими номиналами
Недостаточное охлаждение силовых элементов
Отсутствие экранировки входных цепей
Неправильное заземление, приводящее к фону

Чтобы избежать ошибок, необходимо внимательно изучить схему, аккуратно выполнять монтаж и проводить поэтапную проверку работы усилителя в процессе сборки.

Проверка и тестирование собранного усилителя

После завершения сборки усилителя звука необходимо провести его тщательное тестирование:

Проверить все соединения визуально и с помощью мультиметра
Измерить напряжения питания и в контрольных точках схемы

Подать тестовый сигнал на вход и проверить работу на различных уровнях громкости
Прослушать усилитель с реальным источником сигнала
Измерить выходную мощность и коэффициент нелинейных искажений
Проверить частотную характеристику усилителя

При обнаружении неполадок необходимо тщательно проверить монтаж, найти и устранить причину. Только после успешного тестирования усилитель можно использовать.

Как установить усилитель своими руками?

О том, как выбрать усилитель — написано в статье какие бывают усилители для авто. В данной статье поговорим как установить автомобильный усилитель своими руками и что для этого потребуется. Ведь в установке есть много нюансов, которые важно учитывать.

Выбор места под усилитель

Самое первое, что вы должны сделать перед установкой усилителя — это выбрать его место расположения. Не важно, какой у вас усилитель, будь то четырехканальный или двухканальный, или даже моноблок, нужно определить с его расположением. От этого будет зависеть длина провода от магнитолы к усилителю и от усилителя до колонок.

Для примера, вы решили установить усилитель в багажник за задними сиденьями. Значит, от магнитолы нужно будет тянуть межблочные провода назад, а это примерно 4-5 метров. Тогда провода следует покупать соответствующей длины. Далее — провода для колонок. Если усилитель расположен сзади — то нужно рассчитать длину от усилителя до передних колонок, а это примерно от 3 до 5 метров для каждой колонки. Тут нужно учитывать, что длина может быть намного больше расчетной, т.к. мы будет располагать провода не по прямому участку. Также рассчитываем длину проводов от усилителя к задним колонкам или сабвуферу.

Если вы собираетесь установить усилитель спереди, например, под водительским креслом или под панелью приборов, то на проводах можно сэкономить. К тому же, считается что, чем меньше длина провода, тем меньше потерь, а значит, будет лучше для звука в машине.

Существует также вариант установки двух усилителей. Когда один устанавливается спереди и предназначен для работы колонок, а другой — сзади для сабвуфера. Так что, вариантов установки усилителя существует очень много и перед его установкой нужно подумать, где он будет лучше всего располагаться и произвести расчеты длины проводов.

Провода для подключения усилителя

Существуют уже готовые комплекты проводов для подключения усилителя. Как правило, они китайские и не очень хорошего качества. Но если вы делаете установку усилителя в первый раз, то покупка данного комплекта будет самым оптимальным вариантом. А вот для тех, кто хочет лучшего звучания — рекомендую покупку проводов отдельно.

Сразу оговорюсь, для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе). Для подключения акустики подойдет провод ПВС, который можно купить в любом хозяйственном магазине электрики.

Например, для передних колонок и задних можно купить кабель ПВС 2х2.5, для твиттеров — 2х1.5, а для подключения сабвуфера — 2х4. Тут все зависит от длины провода и мощности колонок. Чем длиннее провод, тем толще он должен быть.

Тоже самое касается силовых проводов для подключения усилителя (к плюсу и минусу). Если вы собираетесь установить простенькую музыку, то сойдет обычный провод и подключить его можно к тому же проводу, что питает магнитолу. А минус – к кузову авто. Но это неправильно и могут быть потери, что скажется на звучании.

Самый лучший вариант — это подключение силовых проводов от усилителя непосредственно к аккумулятору автомобиля. И провод надо выбирать толстый. Например, многие автолюбители советуют покупать обычные провода марки КГ толщиной от 25 до 35 (КГ-25 или КГ-35). Считается, чем больше длина провода и чем больше мощность подключаемой акустики, тем толще должен быть провод.

Для подключения питающего провода к магнитоле можно использовать любой одножильный провод, он никакого влияние на звучание не отказывает.

Если вы не хотите покупать обычные провода ПВС или КГ для подключения усилителя, тогда в авто магазинах есть провода для нарезки. Обычно, они не самого лучшего качества, но для простой аудио системы вполне сойдут.

Также, отдельного слова требуют межблочные провода. Если вы купили комплект для подключения, то в него входят эти провода. Конечно, данные провода будут работать, но качественного звучания с ними не добиться. Если вы хотите хороший звук, то придётся потратить деньги на покупку отдельных межблочных проводов. Лучше покупать межблоки хороших фирм, таких как DAXX.

Я на личном опыте убедился, что замена межблочных проводов с китайских Mystery на DAXX улучшает качество звучания акустики. Следует помнить, что межблочные провода самые главные и непосредственно влияют на звук.

Подключение усилителя своими руками

Если провода имеются и выбрано месторасположения усилителя, то приступим к его установке, что можно сделать своими руками. Для начала подсоединяем межблочные провода от магнитолы к усилителю. Если у вас четырехканальный усилитель, то потребуется две пары межблоков, для двухканального – одна пара межблочных проводов.

Далее подключаем силовые провода к усилителю (это плюс и минус). Как было сказано выше, лучший вариант — это непосредственное подключение плюса и минуса к клеммам аккумулятора. Для упрощения подключения усилителя, можно минусовой провод подключить на корпус автомобиля, а не тянуть его до минуса аккумулятора. Управляющий провод от усилителя к магнитоле подключается без особых сложностей.

Для подключения проводов существуют специальные акустические клеммы. Тут самое важное — это надежный контакт провода, и если нет возможности, то усилитель можно подключать и без специальных клемм. Конденсатор при установке усилителя подключать не обязательно, если имеются хорошие провода и их надежное соединение.

Следующий шаг — это подключение акустических проводов от усилителя к колонкам или сабвуферу. Тут не так важна полярность подключения, как при подключении силовых проводов. Главное надежный контакт, чтобы потом они не отвалились от вибраций.

Когда все провода подсоединены — на этом процесс установки усилителя можно считать завершенным. Далее идет процесс проверки работы усилителя, все ли правильно подключено. Как вы узнали из данной статьи — все операции по подключению усилителя можно сделать своими руками и в этом нет ничего сложного.

Как сделать усилитель для колонок своими руками? | Как сделать? | OnDevices.ru

На сегодня существует множество схем реализации усилителя звука. Некоторые радиолюбители делают их на транзисторах, принципиальные схемы которых были разработаны еще в 80-х годах.

Другие делают с использованием микросхем, что проще, но в некоторых случаях может наблюдаться более низкое качество звука по сравнению с транзисторными усилителями.
Мы же будем делать усилитель с использованием микросхемы.

Делаем усилитель для колонок своими руками

Что нам понадобится

Инструкция

Важно помнить

Советы

Что нам понадобится

1. Микросхема TDA7294

2. Резисторы по 0.25Вт:

a. R1 – 680 Ом

b. R2, R3, R4 – 22 кОм

c. R5 – 10 кОм

d. R6 – 47 кОм

e. R7 – 15 кОм

3. Конденсатор плёночный, полипропиленовый:

a. C1 – 0.74 мкФ

4. Конденсаторы электролитические:

a. C2, C3, C4 – 22 мкФ 50В

b. C5 – 47 мкФ 50В

5. Резистор переменный сдвоенный — 50 кОм

6. Печатная плата из одностороннего фольгированного стеклотекстолита.

Мы используем микросхему TDA7294, разработанную в SGS-THOMSON. Она усиливает низкие частоты и построена на полевых транзисторах, с реализованной защитой от короткого замыкания и перегрева.

Инструкция

1. Берем печатную плату

2. Устанавливаем на нее микросхему с удаленными ножками 5, 11 и 12.

3. Радиатор для нее используем с площадью не менее 600 см2.

4. Корпус соединяем с общим проводом.

5. Для блока питания используем понижающий трансформатор с двумя обмотками, напряжением в 25В и силой тока 5А (рисунок ниже).

6. Параллельно каждому диоду припаиваем конденсатор ёмкостью 0.01 мкФ.

7. Конденсаторы фильтра:

a. C1, C3 ёмкостью 22 мкФ и напряжением 50В

b. C2, C4 ёмкость 0.1 мкФ

8. Напряжение питания:

a. 35В только при нагрузке 8 Ом.

b. При нагрузке 4 Ома напряжение питания уменьшаем до 27В

c. напряжение на вторичных обмотках трансформатора 20В

Схематический рисунок усилителя:

Блок питания

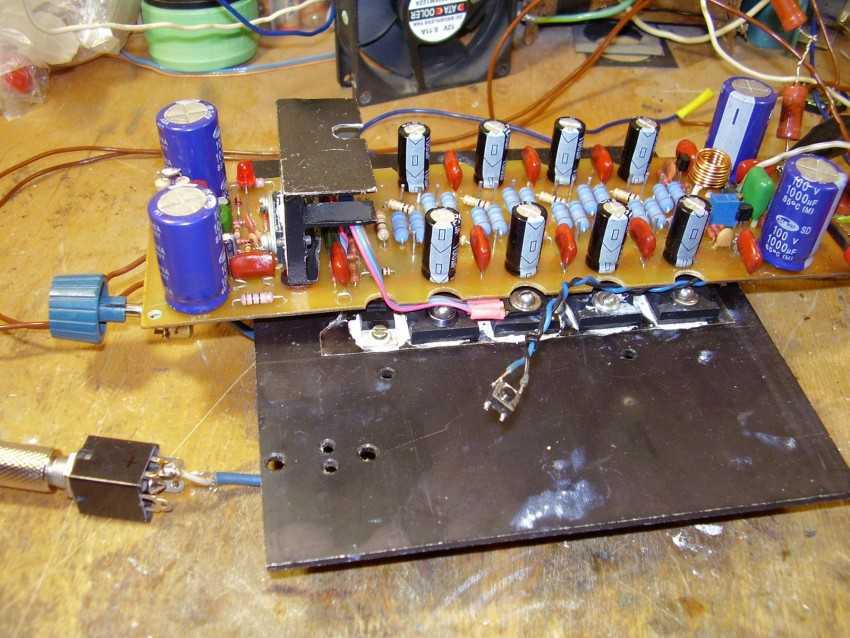

Общий вид будущего усилителя

Обратная сторона платы

Важно помнить

1. Напряжение на обмотках обязательно должно быть одинаковым.

2. Не допускайте «перекоса» напряжения: при подаче питания на усилитель, оно должно подаваться одновременно. Иначе микросхема может взорваться!

Советы

1. Диоды в выпрямителе ставьте сверхбыстрые, хотя подойдут и обычные.
2. Монтаж лучше производить проводами с сечением более 0.74 мм2.
3. При работе пользуйтесь паяльником с заземлением.
4. Радиатор лучше экранировать от корпуса усилителя, чтобы избежать пробоя статического напряжения.
