Катодный дроссель в кв усилителе мощности. Анодный дроссель для КВ усилителя мощности: особенности конструкции и расчета

Как правильно рассчитать и изготовить анодный дроссель для КВ усилителя мощности. Какие параметры важны при конструировании анодного дросселя. На что обратить внимание при намотке дросселя для усилителя мощности.

Назначение и особенности анодного дросселя в КВ усилителе мощности

Анодный дроссель является важным элементом выходного каскада любого лампового КВ усилителя мощности. Его основные функции:

• Развязка по постоянному току анодного источника питания и выходного контура усилителя
• Подавление высокочастотных составляющих в цепи анодного питания
• Защита источника питания от высокочастотных наводок

При этом анодный дроссель должен обладать достаточно высоким сопротивлением на рабочих частотах усилителя и низким активным сопротивлением по постоянному току. Как правильно рассчитать и изготовить анодный дроссель для КВ усилителя мощности?

Расчет индуктивности анодного дросселя

Индуктивность анодного дросселя определяется исходя из следующих соображений:

• На низшей рабочей частоте усилителя реактивное сопротивление дросселя должно быть не менее 3-5 кОм
• Собственная резонансная частота дросселя должна быть выше верхней рабочей частоты усилителя в 1,5-2 раза

Для типичного КВ усилителя мощности, работающего в диапазоне 1,8-30 МГц, оптимальная индуктивность анодного дросселя составляет 100-200 мкГн. Как рассчитать точное значение индуктивности?

Выбор конструкции и намоточных данных дросселя

Анодный дроссель КВ усилителя мощности обычно выполняется в виде однослойной катушки, намотанной на каркасе из изоляционного материала. Основные конструктивные параметры:

• Диаметр каркаса: 20-30 мм
• Длина намотки: 60-100 мм
• Провод: ПЭВ-2 или ПЭТВ диаметром 0,5-0,8 мм
• Число витков: 100-200

Намотку следует выполнять виток к витку в один слой. Для уменьшения паразитной емкости катушку можно разбить на 2-3 секции с зазором между ними 5-10 мм. Как правильно намотать дроссель для максимальной эффективности?

Особенности намотки анодного дросселя

При намотке анодного дросселя для КВ усилителя мощности важно соблюдать следующие правила:

1. Использовать качественный провод с надежной изоляцией
2. Обеспечить плотную и равномерную намотку витков
3. Надежно закрепить концы обмотки
4. Пропитать обмотку высокочастотным лаком
5. Установить дроссель на достаточном удалении от других элементов схемы

Правильно изготовленный анодный дроссель обеспечит стабильную работу усилителя на всех рабочих частотах. На что еще обратить внимание при конструировании дросселя?

Проверка параметров анодного дросселя

После изготовления анодного дросселя необходимо проверить его основные параметры:

• Индуктивность (измеряется LC-метром)
• Собственная резонансная частота (определяется с помощью ГСС)
• Активное сопротивление обмотки (измеряется омметром)

Измеренная индуктивность должна соответствовать расчетной. Собственная резонансная частота — быть выше верхней рабочей частоты усилителя. Активное сопротивление — не превышать 5-10 Ом. Как проверить качество изготовления дросселя?

Типичные ошибки при изготовлении анодного дросселя

При самостоятельном изготовлении анодного дросселя для КВ усилителя мощности следует избегать следующих ошибок:

• Использование слишком тонкого провода
• Неравномерная намотка витков
• Недостаточная изоляция между витками
• Слишком большая или малая индуктивность
• Низкая собственная резонансная частота

Любая из этих ошибок может привести к некорректной работе усилителя или даже выходу его из строя. Как избежать типичных ошибок при изготовлении дросселя?

Применение готовых дросселей в КВ усилителях мощности

Помимо самостоятельного изготовления, в КВ усилителях мощности могут применяться готовые промышленные дроссели. Их преимущества:

• Стабильность параметров
• Высокая надежность
• Компактные размеры
• Удобство монтажа

Однако готовые дроссели обычно имеют более высокую стоимость. Кроме того, их параметры не всегда оптимальны для конкретной конструкции усилителя. Когда применение готовых дросселей оправдано?

Заключение

Анодный дроссель играет важную роль в работе лампового КВ усилителя мощности. Правильный расчет и изготовление дросселя позволяют обеспечить стабильную работу усилителя на всех рабочих частотах. При самостоятельном изготовлении важно соблюдать основные правила намотки и проверять параметры готового изделия. В ряде случаев оправдано применение готовых промышленных дросселей.

gs35



Усилитель мощности КВ трансивера на металлокерамическом триоде

ГС35.

Выбор лампы определился запасом надежности,  входной (до 100W), выходной мощностью (до 1000W), при высоком КПД и хорошей линейности. Усилитель должен иметь небольшие габариты, в лучшем случае занимать на рабочем столе немного места. Блок анодного питания с приличным весом, сопутствующими магнитными полями было решено вынести в отдельную конструкцию, расположив его наиболее выгодно в 3-5 метрах, а управлять им дистанционно. Использовать в качестве корпуса компьютерный системник вертикального исполнения от старой четверки. Лампу дуть в катод снизу, крепить без использования фирменной панели.

 Вот что у меня получилось. Основные отличия от подобных конструкций:



                 *Автоматические таймеры, дистанционное управление анодным БП

                  *Плавный разогрев лампы, стабилизированный накал постоянным током

                  *Отдельный от накального катодный без сердечника дроссель

                 *Параллельный регулируемый стабилизатор напряжения сетки

                 *Автоматически сбрасываемая защита по току катода и сетки

                  *Комбинированное питание анода

                   *Вертикальный корпус от компьютера  (MINI TOWER)



   При включении питания усилителя S1 “Сеть” таймер на D2. 1 определяет время подготовки (нагрева лампы) 4-5 мин. (R1, C3), по истечению этого времени зажигается светодиод VD2 “Готовность” одновременно с этим подается напряжение для включения блока питания анода (выход БП). При включении режима “Обход” блок питания анода отключается.

  При выключении работает таймер (D3.3, D3.4, VT4, Р4) 3-4 мин. (R14, C5), при этом ключ на VT10 отключает накал лампы. Для исключения дополнительного органа управления используется схема удержания на VD11, VD12, C7, Р5.

  Известно, что при включении накал лампы испытывает 10–15-кратную перегрузку по току, перегрев и недогрев лампы отражается не только на ее ресурсе, но и на выходной мощности. Двухступенчатое включение – полумера. Применение стабилизированного накала с плавным разогревом позволяет полностью устранить эти недостатки. Регулирующий транзистор VT7 установлен на небольшом игольчатом радиаторе  в катодном отсеке и попутно обдувается  вентилятором. Электронный ключ на VT10 позволил исключить контакты реле для отключения накала при продувке.

  Применение отдельного катодного дросселя без сердечника DR6 исключает насыщение сердечника накального дросселя DR4 при больших токах лампы, предотвращая проблемы с TVI и ухудшение IMD.

  Для плавной регулировки начального тока лампы (R25), увеличения надежности при возможном простреле лампы (защита мощным VD15) вместо цепочки стабилитронов применен параллельный стабилизатор напряжения сетки с меньшим выходным сопротивлением и большим запасом по току. Конструктивно изолированная от корпуса сетка надежно заземляется на шину несколькими конденсаторами не менее 4-6 штук по периметру.

  Для предотвращения перегрузки лампы, неверно включенного BANDа или антенны, применена быстродействующая триггерная защита по току катода и отдельно сетки  на тиристоре VD16 с датчиками тока R37, R28, переводящая PA в режим “Обход”. Защита автоматически сбрасывается при отпускании  педали TX или новой фразой в режиме VOX.

  Исключая собственную емкость из горячего конца П контура, анодный дроссель DR8 перенесен в холодный, катушки 10-метрового диапазона. С33 отделяет остальную часть контура от потенциала анода, снижая требования к изоляции и монтажу переключателя диапазонов и остальной части контура.

  Три скорости вентилятора позволяют бороться с лишним шумом. Самая меньшая – прогрев усилителя, проверка настройки, дежурный режим. Средняя (S3) – обычная работа в эфире с пропорцией 3:1 прием – передача. Максимальная скорость включается автоматически (D3.1, D3.2, VT3, K3) при повышении температуры ( R9 прижат через термопасту  к керамическому изолятору лампы возле сетки) или вручную.

  Использование быстродействующих реле на входе и выходе усилителя позволило не вводить временную задержку. Случаев залипания или подгорания контактов реле в течение трех с половиной лет не наблюдалось.

  Встроенный тестер позволяет контролировать основные режимы усилителя, косвенно температуру лампы, КСВ антенны. Измерение тока катода (анода + сетки) вместо анодного выбрано по причине простоты измерения, безопасности. Не нужно основательно изолировать измерительную головку или общий (минусовый) провод разъема анодного питания.

  Конструктивно усилитель выполнен в корпусе, который разделен двумя перегородками. Вертикальная чуть больше 1/3 и от задней стенки – ламповый отсек, снизу установлен вентилятор, по центру в отверстии стеклотекстолитовой пластины (8-10 мм) за анодный радиатор хомутом крепится лампа,  сверху – анодный дроссель, катушка 10-метрового диапазона. Нагретый воздух выходит в отверстия на верхней части задней стенки, в нижней части установлены разъемы входа – выхода, сети и управления.  Горизонтальная перегородка делит оставшуюся часть на два отсека. В верхнем отсеке находятся остальные элементы П контура, в нижнем – трансформатор питания, выпрямители, конденсаторы фильтра, плата автоматики, стабилизатора накала, диапазонные ФНЧ.

На передней панели установлены три измерительные головки, органы управления и настройки. Обязательна установка входной и выходной медных шин (на схеме выделены жирными линиями), которые не изолированы от корпуса и соединяются вблизи катода с выводом на клемму “земля”. Напряжение анода подводится по 75-омному коаксиальному кабелю.

  Детали:

Все реле РЭС 47 кроме Р2 – самодельное на базе геркона от лифтового реле.

Идея Витольда RK3AO. TNX ! Дешево и сердито.  Р5 обязательно низкоомное 3-6 в остальные на 12 в. С31, С33 обязательно качественные на напряжение  не менее (U анода + U переменное на аноде ) С 32 – вакуумный. Высокая надежность при небольших габаритах, минус трудность установки лимба настройки. Анодный дроссель DR8 для уменьшения собственной емкости желательно намотать на каркасе не более 12 –15 мм длиной около 130 мм до заполнения проводом 0.2 –0.25. Антипаразитный  DR5 лучше выполнить из нихрома. П контур особенностей не имеет. Входные ФНЧ неоднократно описывались в литературе, при расчете входное сопротивление лампы бралось 80-100ом. ТР1 габаритной мощностью около 100 W. Накальная обмотка 13-14 V,  5-6 A, дополнительная 23-25 V,  до 1 A

 Использование производительного импортного вентилятора размером 120 х 120 х 40 вместе с мощным медным радиатором этой лампы  позволяет обходиться минимальным обдувом при повседневной работе (до 200 вт),  а значит и меньшим уровнем шума.

    Источник анодного питания имеет такую же форму и габариты как усилитель. Сварной каркас из уголка разделен горизонтально пополам перегородкой, с боков обшит панелями с отверстиями для вентиляции. Снизу 2 трансформатора габаритной мощностью по 600 –700 W, сверху 8 выпрямителей по 350 V (8 D, 8 R, 2 С 200мкф / 450 V) в каждом. Блок снабжен известной схемой двухступенчатого включения на реле.

  Не считаю эту конструкцию полностью законченной и тем более безукоризненной, но в целом задуманные схемные и конструктивные решения себя оправдали

   Краткое описание рассчитано, прежде всего на подготовленных радиолюбителей, имеющих практический опыт изготовления подобной техники.

*******************************

От US5QLJ

Интересуясь «самодельщиками», я в одном из форумов на QRZ.RU нашел отзыв об этом усилителе, известного радиолюбителя, конструктора Геннадия Шульгина:



To UR6EJ

BRAVO Олег ! Если захотелось бы вновь сделать для себя усилитель, то повторил бы Вашу       конструкцию один к одному. Все очень рационально и без архитектурных излишеств! Снимаю шляпу!

RZ3CC-Шульгин Г

Анодный дроссель кв ум

Усилители мощности. Схемные и конструктивные описания простых и надёжных усилителей мощности. Вниманию радиолюбителей-коротковолновиков предлагается полное схемное и конструктивное описание нескольких вариантов конструкций простых, но весьма надёжных и экономичных, усилителей мощности, с использованием отечественных ламп, доступных и хорошо зарекомендовавших себя. Все описанные усилители были реально изготовлены и прошли в течение двух-трёх лет испытания, как в повседневной работе, так и в условиях контестов и многочисленных выездов на природу.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой усилитель мощности на двух ГК-71 (часть 2)
• КВ Усилители мощности (схемы)
• Анодный дроссель выходного каскада маломощного радиовещательного АМ передатчика.
• Усилитель на ГУ-81М UA3ICV
• Усилитель мощности на лампе ГК71 с общей сеткой (500-700Вт)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель на 2х ГК-71 с анодным питанием от трансов микроволновки

Простой усилитель мощности на двух ГК-71 (часть 2)

Моя страница? Новые сообщения. Мои приложения и игры. Мои настройки. Chinese Trad. Регистрация: Репутация: 0. Усилитель мощности на лампе ГУ М.

Нажмите здесь, чтобы написать комментарий к этому сообщению. Похожие темы Тема Автор Раздел Ответов Последнее сообщение [] Узел питания сетки лампы в усилителях мощности poster Уголок радиолюбителя 0 BB коды Вкл. Смайлы Вкл. Trackbacks are Вкл. Pingbacks are Вкл. Refbacks are Выкл. Лицензия зарегистрирована на scbist. Powered by NuWiki v1. Advertisement System V2. Поиск по дневникам. Уголок радиолюбителя Форумы любителей электроники.

Все разделы прочитаны. Комментарии к фото. Сообщения за день. Опции темы. Дзержинск Нижегородской обл. Усилитель мощности УМ выполнен по схеме с общей сеткой на проверенной временем надёжной лампе прямого накала с графитовыми анодами ГУ М рис. Несомненными преимуществами этого УМ является его готовность к работе через несколько секунд после включения и неприхотливость в эксплуатации. Применяемая в усилителе защита от перегрузок и коротких замыканий, мягкое включение и регулируемый спящий режим работы позволили создать экономичный УМ с достойными характеристиками при минимальных габаритах и затратах.

В нём используются в основном отечественные комплектующие. Высокая линейность обеспечена выбором оптимального режима работы лампы и применением вариометра в П-контуре вместо традиционной катушки с закорачиваемыми витками. Всё это позволило получить подавление второй и третьей гармоник в выходном сигнале на уровне дБ. Выходная мощность усилителя — 1 кВт при напряжении на аноде лампы 3 кВ и входной номинальной мощности Вт. Они обеспечивают согласование с любым импортным трансивером даже не имеющим встроенного тюнера , обеспечивая КСВ по входу не хуже 1,5 на всех диапазонах.

Время перехода УМ в спящий режим от 5 с до 15 мин устанавливает регулятор, который выведен на переднюю панель. При этом можно сколь угодно долго настраивать УМ и полноценно, без потери качества сигнала, работать в эфире.

В усилителе применена параллельная схема питания анодной цепи. По сравнению с последовательной схемой она более безопасная, поскольку на элементах П-контура отсутствует высокое напряжение Применение высокодобротной катушки индуктивности, подключаемой параллельно обмоткам вариометра на ВЧ-диапазонах, и отсутствие закорачиваемых витков катушки П-контура позволило также получить практически одинаковую выходную мощность на всех диапазонах.

Это обеспечивает мягкое включение усилителя, продлевая жизнь лампе ГУ М и другим элементам устройства. После зарядки конденсаторов С40—С49 высоковольтного выпрямителя до 2,5 кВ напряжение, снимаемое с делителя на резисторах R13— R16, поступает на базу транзистора VT3, транзистор открывается, срабатывает реле К4, замыкая своими контактами К4.

На обмотку I трансформатора Т2 поступает полное напряжение сети. При возникновении любой из перечисленных неисправностей напряжение на базе транзистора VT3 уменьшится, реле К4 выключится и трансформатор Т2 вновь окажется подключённым к сети через лампу EL1, что ограничивает ток на уровне 1 А, предотвращая выход из строя лампы VL1 и УМ в целом.

Управление работой усилителя осуществляется узлом на транзисторе VT1. Одновременно контакты реле К1. В режиме «QRP» выключатель SA3 отключает питание транзистора VT1, что исключает переход усилителя в активный режим, и в антенну сигнал поступает непосредственно с выхода трансивера. Вентиляторы М1 и М2 поддерживают температуру УМ, исключающую перегрев элементов усилителя.

При пониженном напряжении питания они работают практически бесшумно. В отсеке питания усилителя установлен компьютерный вентилятор Ml 12В,0,12 А, диаметр 80 мм , работающий при напряжении В ламповом отсеке установлен вентилятор М2 размерами xx37 мм на рабочее напряжение 24 В, который питается от цепи накала лампы VL1.

В обычном режиме вентилятор работает при пониженном до Управляет работой вентилятора М2 узел на транзисторе VT2. Откроется транзистор VT2, сработает реле К5 и переключит вентилятор М2 на повышенные обороты. После выхода усилителя из активного режима благодаря медленной разрядке конденсатора С35 через базовую цепь транзистор VT2 удерживается в открытом состоянии ещё 1, Если время передачи менее 8 с, вентилятор работает на пониженных оборотах, не создавая лишнего акустического шума.

Резистор R34 подбирают по минимальным оборотам вентилятора, обеспечивающим температурный режим в УМ. В усилителе применён режим энергосбережения, хорошо зарекомендовавший себя во многих конструкциях автора. Узел управления этим режимом выполнен на транзисторах VT4—VT6. Транзистор VT4 открывается и разряжает конденсатор С Но если усилитель какое-то время не работал на передачу, конденсатор С55 успевает зарядиться полностью время зарядки определяется резистором R9 , открывается составной транзистор VT5, VT6 и замыкает на общий провод цепь базы транзистора VT3.

Реле К4 обесточивается, и первичная обмотка трансформатора Т2 вновь запитывается через лампу EL1. Усилитель переключится в режим энергосбережения, при котором потребляемый ток и нагрев минимален, а готовность усилителя к работе на полную мощность составляет 1, В режиме ожидания напряжение накала лампы VL1 снижено до 9 В.

Для выхода из этого режима достаточно кратковременно нажать на кнопку SB1 «ТХ» или перевести трансивер в режим передачи, соединив разъём Х1 с общим проводом. Стабилизаторы напряжения на микросхемах DA1 и DA2 служат для питания узлов автоматики и реле. Высоковольтный выпрямитель построен по схеме удвоения напряжения, которая по своим характеристикам близка к мостовой схеме, но требует в два раза меньшего числа витков анодной обмотки трансформатора.

Трансформатор Т1 выполнен на магнитопроводе типоразмера К20х10х7 мм из феррита марки —НН. Первичной обмоткой служит провод, проходящий через отверстие кольца и соединяющий контакт реле К2. Если УМ будет эксплуатироваться в «умеренном» режиме т. Если обмотку перематывать, диаметр провода желательно увеличить до 1,5 мм.

Ток холостого хода сетевой обмотки должен быть 0, Усилитель смонтирован в металлическом корпусе размерами xx мм. Глубина подвала шасси — 70 мм рис. В подвале рис. Переключатель SA1 применён от согласующего устройства радиостанции Р, который подвергся значительной модернизации: фиксатор переделан на десять положений, добавлена галета для переключения реле входных контуров, добавлен общий посеребрённый токосъёмник толщиной 1,5 мм.

Вариометр L1 — от радиостанции Р Он имеет переключаемые обмотки, а его индуктивность изменяется от 2 до 27 мкГн. Можно применить вариометр от радиостанции Р или Р, но они имеют несколько большие габариты. Катушка L2 намотана медной трубкой диаметром 6 мм на оправке диаметром 60 мм. Она имеет девять витков с отводами от 3, 5 и 7-го витков, считая от верхнего см.

Дроссель L3 намотан проводом ПЭВ-2 0,25 на керамическом стержне диаметром 8 мм и состоит из четырёх секций по витков. Намотка — типа «универсаль», индуктивность — около мкГн. Антипаразитный дроссель L4 изготовлен из стальной углеродистой пружинной проволоки диаметром 1,3 мм и содержит Из этой же проволоки не разрезая её , как продолжение дросселя, выполнен спиральный пружинный контакт — Обмотка анодного дросселя L5 трёхсекционная — , 80 и 60 витков провода ПЭВ-2 0, Намотка выполнена виток к витку между секциями 1,5—2 витка на керамическом каркасе от резистора ПЭВ Расстояние между секциями — 15 мм.

Дроссель L6 содержит 50 витков провода ПЭВ-2 0,7, намотанного виток к витку на стержне диаметром 10 и длиной 80 мм из феррита НН. Двухобмоточный дроссель L7, L8 содержит 2×27 витков провода ПЭВ-2 1,8, намотанного бифилярно виток к витку на двух сложенных вместе стержневых магнитопроводах диаметром 10 и длиной мм из феррита НН.

Все детали входных контуров распаяны со стороны печатных проводников на плате реле. Намоточные данные катушек и номиналы ёмкостей конденсаторов приведены в таблице.

Дроссель L18 — ДМ-2,4 индуктивностью 10 мкГн. Намотка — бифилярная проводом МГТФ 1 мм до заполнения. Термоконтакт SK1 от электрического кулера или другого нагревательного прибора с нормально замкнутыми контактами рассчитан на температуру срабатывания Он установлен на ламповой панели ГУ М. Лампа ГУ М установлена в родной панели «подкова» на 30 мм ниже уровня шасси. Получившее распространённое мнение о необходимости «раздевания» ГУ М ничего, кроме проблем с нарушением контактов, усложнением крепления лампы и её охлаждения, не принесёт.

А «значительное», по утверждению некоторых радиолюбителей-конструкторов, уменьшение ёмкости анод—катод, которое составило 2, На лицевой панели УМ размещены органы управления, индикации и контроля рис. РА1 имеет ток полного отклонения 1 мА, а у РА2 он может быть существенно больше.

Этот прибор должен измерять с учётом шунта R30 ток до 1 А.

КВ Усилители мощности (схемы)

Как то поднадоела в последнее время работа в эфире, то ли годы сказываются,. Можно скомбинировать. Мощность трансформатора — 2,4квт. Мощность трансформатора вт. Так, что напильник в руки и вперед! Были собраны диодные.

Усилитель мощности (далее – УМ) изготовлен на диапазоны 80, 40, 20, 14 и Анодный дроссель L9 намотан на керамическом каркасе.

Анодный дроссель выходного каскада маломощного радиовещательного АМ передатчика.

При подводимой мощности Вт отдаваемая мощность составляет Благодаря тому, что лампы ГУ имеют подогревной катод, оказалось возможным избежать применения накального дросселя. Шунтирующее действие ёмкости катод-подогреватель в диапазоне 14 МГц почти не сказывается, однако в случае недостаточного напряжения возбуждения на 28 МГц может оказаться полезным включение небольшого накального дросселя. Для достижения тока мА при напряжении анода В требуется мощность возбуждения Ток покоя составляет несколько миллиампер. Пиковая мощность подводимая может быть доведена при усилении однополосных сигналов до Вт без опасности для ламп, поскольку средняя подводимая мощность будет около Вт. Дроссель Др1 индуктивностью около Последовательный контур L2C5 настраивается на частоту местного телецентра для предотвращения помех телевидению.

Усилитель на ГУ-81М UA3ICV

В этой статье приводятся лишь самые необходимые сведения, которые нужно знать и учитывать при самостоятельном проектировании и изготовлении усилителей большой мощности. Остальное придется постигать на собственном опыте. Нет ничего ценнее, чем собственный опыт. Охлаждение генераторной лампы должно быть достаточным. Что под этим понимается?

Привет, Гость!

Усилитель мощности на лампе ГК71 с общей сеткой (500-700Вт)

Пожалуйста, подождите Создать аккаунт. Главная Поиск Правила Обр. Время GMT. Меню плюс. О разном.

Логин или эл. Запомнить меня. Ваш e-mail. Предлагаемый вниманию читателей КВ-усилитель мощности работает в комплекте с модернизированным приемником РМ и имеет выходную мощность около Вт Тем не менее, конструкция может использоваться отдельно или как составная часть трансивера. Усилитель собран по схеме с общим катодом. В данной схвме рис. Идея применения ФНЧ взята из [1].

Нсколько я знаю, самый отвественный, это в дроссель в аноде, для Во многих конструкциях КВ РА указывают индуктивность всего.

Принципиальная схема приведена на рис. Схема классическая с общей сеткой ОС. Ток покоя — мА. Мощность раскачки Рвх — Вт.

Моя страница? Новые сообщения. Мои приложения и игры. Мои настройки.

Here is some pictures of my design PA:.

Усилитель мощности далее — УМ изготовлен на диапазоны 80, 40, 20, 14 и 10 метров. При этом сработают реле К1, К12, К Схема блока входных контуров взята из [2]. Хотя, на мой взгляд, лучше было бы применить входные П-контура, расчет которых приведен в [3]. Опорное напряжение для стабилизатора формируется на переключаемой, с помощью галетного переключателя SA1, цепочке стабилитронов VD2 — VD9. Это позволяет корректировать ток покоя лампы в процессе эксплуатации.

Но если он успевает полностью зарядиться, открывается составной транзистор VT10VT11 и замыкает базовую цепь транзистора VT4 на общий провод. Транзистор закрывается, реле К3 обесточивается и накал ламп ГК отключается. Также отключаются вентиляторы, а сетевые обмотки трансформаторов Т1, Т2 вновь подключаются через лампу EL1, и загорается индикаторный светодиод HL4 «Сон». В таком режиме УМ потребляет мощность не более 50 Вт и может находиться сколь угодно долго в постоянной готовности к работе.

Groups.io: группы электронной почты, наддув

Самый продвинутый сервис групп электронной почты. Полный набор для совместной работы. Мобильный готов. Нет рекламы, нет отслеживания.

Функции

Цены

Почему группы электронной почты?

Почему вы полюбите Groups.io

Мощные функции, которые делают группы более полезными.

Делайте больше с интеграциями Легко интегрируйте Zoom, Feeds, Slack, Github, Trello, электронную почту и вскоре еще больше сервисов в свою премиум-группу.	Без рекламы, без отслеживания Мы не размещаем рекламу, и ваши данные никогда не передаются ни в какие сети отслеживания рекламы.
Дополнительные возможности В каждой премиум-группе также есть календарь, чат, опросы, раздел базы данных, раздел фотографий, раздел файлов и вики, а также неограниченное количество подгрупп на вашем собственном поддомене.	Только те сообщения, которые вы хотите Отключите темы и ключевые слова, чтобы видеть только те сообщения, которые вас интересуют. Воспользуйтесь лучшими вариантами доставки электронной почты, включая получение только первого сообщения в каждой цепочке или получение только ответов.

Делайте больше с интеграциями

Легко интегрируйте Feeds, Slack, Google Drive, Github, Trello, электронную почту и вскоре еще больше сервисов в свою премиум-группу.

Без рекламы, без отслеживания

Мы фримиум-сервис. Мы не размещаем рекламу, и ваши данные никогда не передаются ни в какие сети отслеживания рекламы.

Дополнительные возможности

В каждой премиум-группе также есть календарь, чат, опросы, раздел базы данных, раздел фотографий, раздел файлов и вики, а также неограниченное количество подгрупп на вашем собственном поддомене.

Только те сообщения, которые вы хотите

Отключите темы и ключевые слова, чтобы видеть только те сообщения, которые вас интересуют. Воспользуйтесь лучшими вариантами доставки электронной почты, включая получение только первого сообщения в каждой цепочке или получение только ответов.

Создать группу Groups.io

Откажитесь от групп Google и Facebook и используйте их вместо этого

«Попытка найти лучший инструмент для организации группы людей и обмена знаниями может быть болезненной. Группы Google могут показаться чрезвычайно сложными. Facebook мало заботится о вашей конфиденциальности».

Подробнее читайте на Лайфхакере

Обновление с Mailman или Lyris

Мощные функции, лучшая безопасность

Хостинг ваших групп с помощью Mailman или Lyris? Мы упростили для вас перемещение вашей группы в Groups. io. Воспользуйтесь нашими расширенными функциями. Не зацикливайтесь на древнем списке рассылки.

Мы увлечены группами, и мы здесь, чтобы сделать их еще лучше.

Усилитель Homebrew 3CX3000F7

Усилитель Homebrew 3CX3000F7

Сетевой триод 3CX3000F7 с рассеивающей пластиной мощностью 4000 Вт Амплитудная модуляция с допустимым пределом, плюс требуется только один источник питания постоянного тока. Защищенный 3CX3000F7 имеет рассеиваемую мощность 225 Вт по сравнению с популярным 8877, который рассеивает всего 25 Вт. 3CX3000F7 (до 30 МГц) электрически точно такой же, как 3CX3000A7 (до 110 МГц). мГц). Для 3CX3000A7 требуется гнездо для трубки, тогда как F7 крепится к шасси болтами. Шкаф, бак ПИ-Л а приводы с прямым углом были остатками частично завершенного коммерческого передатчика Gates. Когда основные механические детали установлены, 80-, 40- и 20-метровые конструкции было легко построить. В 2007 году я добавил 160-метровый диапазон, который описан в конце этой страницы. (Схемы также прилагаются).

нажмите на любую фотографию, чтобы УВЕЛИЧИТЬ

УСТАНОВКА ТРУБЫ:

Оригинальная розетка и проводка Gates 4CX3000A были удалены, а для 3CX3000F7 был использован самодельный тяжелый алюминиевый шаблон. был установлен на шасси Гейтс. Установил 3CX3000F7, установив кольцо сетки на верхнюю часть самодельный шаблон и удерживая кольцо сетки двумя тяжелыми алюминиевыми полукруглыми монтажными планками. У меня был трубчатый дымоход Eimac SK-1406 для физически большего 4CX3000, поэтому я компенсировал разницу в пространстве, вставив тефлоновое кольцо между трубой и дымоходом и «приклеив» его с помощью GE Silicon Kitchen and Bath caulk.

УСТАНОВКА ПЛАСТИНЧАТОГО ДРОССЕЛЯ:

Добавлен доморощенный пластинчатый дроссель, глитч-резистор и доморощенный паразитный дроссель (схема пластины в нижней части этой веб-страницы с размером провода и количеством витков). Тесты полной мощности 3CX3000F7 проводились на популярных частотах АМ: 3885 кГц, 729 кГц.0 кГц и 14286 кГц без признаков нестабильности. (ПРИМЕЧАНИЕ. Исследования в Интернете показали, что для этого заземления не требуется паразитный дроссель. сеточный триод, и я удалил его, когда делал свои 160-метровые модификации). См. 160 МОДИФИКАЦИИ СЧЕТЧИКА ниже.

УСТАНОВКА КАТОДНОЙ ЦЕПИ:

Установил накальный трансформатор 3CX3000F7, два параллельно включенных дросселя накала на 30 ампер, соединительные колпачки ВЧ привода и установил одиннадцать 6-амперных диодов между центральным отводом накального трансформатора и землей, чтобы установить смещение на уровне -7,7 вольт для тока пластины холостого хода без привода 325 миллиампер. Первоначальные соединительные колпачки на 1000 пф были заменены на 6800 пф (желтые) для лучшего соответствия катоду, что отмечено меньшей отраженной мощностью. Поскольку у конденсаторов емкостью 6800 пФ все еще есть некоторая отраженная мощность, можно предположить, что даже большее значение было бы лучше. (ПРИМЕЧАНИЕ: 1. Интернет-исследования показали, что диоды смещения оказались ненужными и были удалены. 2. На 160 м два накальных дросселя были заменены на более индуктивные. душить). См. МОДИФИКАЦИИ 160 МЕТРОВ ниже.

ДРОССЕЛЬ ЗАЩИТЫ АНТЕННЫ :

Если пластинчатый конденсатор связи закоротит, этот дроссель 40 мкГн от выходного индуктора PI-L до земли (такой же, как и через выходной коаксиальный разъем) приведет к короткому замыканию B+ и вызовет перегорание высоковольтного предохранителя. дуть.

БЛОК ПИТАНИЯ ВЫСОКОГО НАПРЯЖЕНИЯ (Фото справа — черный ящик, установленный на стойке размером 15 x 22 x 37 дюймов и весом в несколько сотен фунтов)



нажмите на любую фотографию, чтобы УВЕЛИЧИТЬ

Встроен двухполупериодный мост, емкостный вход, источник питания 5000 В на основе трансформатора Питера Даля в стандартный 3-футовый корпус Bud (схема внизу веб-страницы). Задержка плавного пуска была построена с использованием 30-секундного твердотельного куба (номер детали твердотельного таймера ABB SSAC TS14130) последовательно с 60-амперным контактором, который закорачивает большой пусковой резистор с проволочной обмоткой. Для диодов я соединил два комплекта выпрямительных диодов Silicon Alley 14 кВ K2AW и установил их на радиатор размером 5 x 7 x 2 дюйма. Высоковольтный предохранитель между двумя опорными изоляторами был изготовлен из одного четырехдюймового куска магнита № 21. провода.При коротком замыкании высокого напряжения в отсеке 3CX3000F7 материал предохранителя взрывается и исчезает (данная функция проверена).Высоковольтный провод между шкафом питания и усилителем имеет номинал 30 кВ и заключен в зачищенный от LMR экран. Коаксиальный кабель -400, заземленный как в шкафу усилителя, так и в шкафу блока питания. Блок питания имеет номинал 5000 В при 1,7 А CCS с блоком конденсаторов компьютерного класса 133 MFD 8100 В внутри шкафа Bud. шкаф питания и шкаф радиочастотной деки 3CX3000F7 соединены оплеткой электрического заземления Scotch 25, которая также подключается к общей точке заземления станции.

ГАРАЖНОЕ ОБОРУДОВАНИЕ И УДАЛЕННОЕ НАБЛЮДЕНИЕ:

Внешний вид 3CX3000f7 linear, блока питания и удаленного ваттметра. (В верхней части корпуса усилителя 3CX3000F7 есть переключаемый индуктор и вакуумный регулятор для подавления 2-й гармоники; однако 2-я гармоника находится настолько низко, что я держу ее в выключенном положении). Несмотря на то, что у меня есть осциллограф на операционном столе в радиолюбительской лачуге, я добавил недорогой осциллограф и ВЧ-приемник в гараж, чтобы избавить меня от этих поездок туда и обратно во время настройки. Камера для считывания ваттметра имеет 9Передатчик 00 МГц. Видеовыход с удаленного приемника 900 МГц подключается к видеомонитору в радиолюбительской хижине.

ПРОВЕРКИ ВКЛЮЧЕНИЯ:

Тесты проводились на частоте 3,885 мГц со следующей установкой (см. блок-схему ниже): Передатчик AM-драйвера был на 100% промодулирован звуковым тоном с частотой 1000 циклов. Входные и выходные сигналы были сняты с помощью ВЧ датчиков и осциллографов. После первоначального испытания максимальной мощности, когда органы управления нагрузкой усилителя были отрегулированы для линейной работы, фиктивная нагрузка военно-морского флота мощностью 1 кВт (DA-75/U) была подвергнута периоду охлаждения, после чего были завершены остальные испытания выходной мощности.

Блок-схема распечаток тестовой установки лучше всего в альбомной ориентации.

ПРИМЕЧАНИЕ.  Когда конечная цепь резервуара была настроена на самую высокую несущую радиочастоту с помощью ваттметра Берда. показаниях, была получена значительно большая выходная мощность, чем данные, показанные ниже; однако при применении модуляции осциллограф показывал искажения. Конечная схема бака была перенастроена для истинной линейности с AM-волной на прицеле. и данные (показаны ниже) были записаны. Пластинчатое напряжение было 4500 В постоянного тока.

Входная и выходная мощность в линейном режиме:
25 Вт на входе —- 300 Вт на выходе
   50 Вт на входе —— 600 ватты
100 Вт на входе — 1200 Вт на выходе
200 Вт на входе — 2400 Вт на выходе
300 Вт на входе — 3600 Вт на выходе
400 Вт на входе — 4800 Вт на выходе
500 Вт на входе — 6000 Вт на выходе

Поскольку выходная мощность в двенадцать раз превышает входную мощность, я установил передатчик АМ-драйвера на 31,25 Вт несущей (125 Вт PEP), что дает несущую 375 Вт и чистый 1500 Вт PEP. Еще одна приятная особенность дополнительного рассеяния на трубной пластине 3CX3000F7 заключается в том, что Мне не нужно перенастраивать усилитель для перемещения по диапазону, даже если антенна подача показывает значение КСВ меньше желаемого.



СХЕМАТИЧЕСКИЕ СХЕМЫ:

А Б C
A: Схема платы платы 3CX3000F7 (печать в альбомной ориентации).
B: Схема катодной цепи 3CX3000F7 (печать в альбомной ориентации).
C: Схема питания пластины 5000 вольт 1,7 ампера (печать в альбомной ориентации).

160-МЕТРОВЫЕ МОДИФИКАЦИИ ЗАВЕРШЕНЫ В 2007 ГОДУ:

Сфотографированный и описанный выше усилитель 3CX3000F7 безотказно работает уже три года на 80 и 40 метрах. В документации на оригинальный усилитель Gates указано, что он рассчитан на диапазон от 2 до 30 МГц. Интересуясь 160 метрами, я измерил PI-L с помощью MFJ 259.и обнаружил, что PI-L легко сделать 1885, что является популярной частотой AM, поэтому я решил сделать модификации для этого усилителя. (В реальных испытаниях с фиктивной нагрузкой усилитель выдает полную мощность до 1800 Ом).

МОД №1, УДАЛЕННЫЙ ПАРАЗИТНЫЙ ДРОССЕЛЬ И ЗАМЕНЕН ПЛАСТИНЧАТЫЙ ДРОССЕЛЬ:

1 2 3 4
1: Проверка диапазона PI-сети. (используя зажимы, для теста был добавлен угольный резистор).
Идея состоит в том, чтобы предварительно установить C1 и C2 на расчетные значения и постучать по катушке до тех пор, пока резонанс
     получен на MFJ.
2: Удален ненужный паразитный дроссель и удален старый самодельный пластинчатый дроссель
    и заменили его двумя последовательными пластинчатыми дросселями Peter Dahl 90 uHy. (всего 180 uHy теперь
    в цепи). КОНСТРУКЦИЯ: длина 6,7 дюйма, диаметр 5/8 дюйма, рифленый Delrin
    Стержень, 123 витков магнитной проволоки №24.
3: Добавлен 2-й пластинчатый дроссельный конденсатор. (толстый красный провод замыкает B+ на землю, если дверца шкафа
    случайно открыта).
4: Схема модов схемы пластины.



МОД № 2, ЗАМЕНЕННЫЕ ДРОССЕЛИ С ДВУМЯ НИТЬЮ И ЗАМЕНЕННЫЕ СОЕДИНИТЕЛЬНЫЕ КОЛПАЧКИ:

1 2 3 4

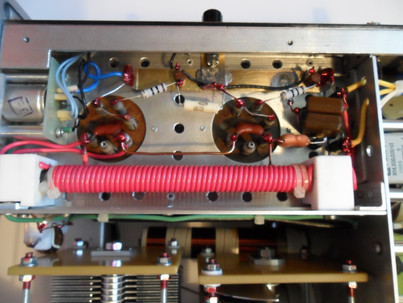

1: Заменены два накальных дросселя B&W на один Peter Dahl 180 uHy 75 amp 9.
