Ламповые усилители ссср: Советские ламповые усилители высшего класса

Топ-10 лучших усилителей СССР — сравнения, характеристики, преимущества и недостатки усилителей

Лучшие усилители СССР
Особенность звуковых волн заключается в том, что они могут резонировать в разном диапазоне. Усилители воспринимают звуковые вибрации и воспроизводят их таким образом, чтобы человек мог его услышать (наше ухо воспринимает диапазон примерно в 20-20000 Гц). Без усилителя мы не сможем воспринимать звук вообще. Соответственно, речь идет не только о громкости музыки, но и о восприятии звука в общем.

Фото	Название	Рейтинг	Цена
#1		Усилитель «Бриг 001»	⭐ 5 / 5 30 — голосов	Узнать цену
#2		Усилитель «Эстония УП-010 + УМ-010»	⭐ 4. 95 / 5 8 — голосов	Узнать цену
#3		Усилитель «Прибой 50УМ-204С»	⭐ 4.9 / 5 5 — голосов	Узнать цену
#4		Усилитель «Одиссей У-010»	⭐ 4.85 / 5 26 — голосов	Узнать цену
#5		Усилитель «Радиотехника У-101»	⭐ 4.8 / 5 13 — голосов	Узнать цену
#6		Усилитель «Корвет 100У — 068С»	⭐ 4.75 / 5 19 — голосов	Узнать цену
#7		Усилитель «Амфитон У-002-стерео»	⭐ 4.7 / 5 15 — голосов	Узнать цену
#8		Усилитель «Радиотехника У-7111»	⭐ 4.65 / 5 7 — голосов	Узнать цену
#9		Усилитель «Кумир У-001»	⭐ 4.6 / 5 6 — голосов	Узнать цену
#10		Усилитель «Электроника 50У-017С»	⭐ 4. 55 / 5 15 — голосов	Узнать цену

Какой бы вы выбрали усилитель СССР или посоветовали?

Принять участие в опросе

Об истории советских усилителей

Аудиотехника в СССР начала развиваться сразу после создания страны. Первый стереоусилитель в стране поступил в серийное производство в 1927 году, и с тех пор в стране появлялись новые разработки. За всю историю СССР в серийное производство поступили несколько десятков моделей (около 30) усилителей. Одни из них остаются довольно качественными даже в наше время, другие же не особо отличились даже для своего времени. Тем не менее, есть несколько удачных моделей, которые выглядят достойно спустя несколько десятилетий.

Те, кто много сталкивается с советскими усилителями, крайне не рекомендуют покупать аудиотехнику сделанную в конце 80-х и начале 90-х годов. Качество усилителей в это время значительно пострадало из-за политической обстановки в стране. Куда легче найти рабочий усилитель 70-х, чем рабочий же конца 80-х. Также особенность техники этих годов в том, что элементы усилителей часто подвергались замене, и это видно невооруженным взглядом. Это является еще одним подтверждением ненадежности усилителей того времени.

На чём играть в ВИА. Топ-10 советских инструментов

Музы­каль­ная про­мыш­лен­ность в СССР оче­вид­но не поспе­ва­ла за тре­бо­ва­ни­я­ми музы­кан­тов. Хочешь играть биг-бит — ну, потер­пи десять лет, пока про­мыш­лен­ность оси­лит элек­тро­ги­та­ру. Но со вре­ме­нем заво­ды рас­ка­чи­ва­лись — и в резуль­та­те в стране выпус­ка­лись десят­ки моде­лей элек­тро­ор­га­нов, син­те­за­то­ров и гитар. Ото­бра­ли для вас десят­ку самых важ­ных или про­сто инте­рес­ных — если вдруг захо­ти­те поиг­рать в каком-нибудь совет­ском «вокаль­но-инстру­мен­таль­ном ансамбле».

Терменвокс

Вопре­ки мифу, тер­мен­вокс — это дале­ко не пер­вый элек­трон­ный музы­каль­ный инстру­мент, да и фор­маль­но создан­ный ещё и до СССР. Но точ­но пер­вый, вошед­ший в канон попу­ляр­ной куль­ту­ры, поэто­му его обя­за­тель­но упо­мя­нем. Изоб­ре­тён­ный Львом Тер­ме­ном чуть ли не слу­чай­но в нача­ле 1920‑х годов, он опре­де­лил зву­ча­ние всей ран­ней элек­тро­аку­сти­че­ской музыки.

По сути, тер­мен­вокс без обра­бот­ки спо­со­бен все­го на пару трю­ков: кра­си­вые завы­ва­ния, похо­жие на жен­ский вокал или хре­сто­ма­тий­ных при­зра­ков, и вся­кие ато­наль­ные посви­сты­ва­ния. Плюс ко все­му, на нём очень слож­но играть, что поро­ди­ло целую вол­ну инстру­мен­тов, постро­ен­ных по тому же прин­ци­пу, но более при­спо­соб­лен­ных для живой игры. Поэто­му чаще все­го его исполь­зу­ют или в ака­де­ми­че­ской музы­ке, или для созда­ния спе­ц­эф­фек­тов (да-да, те самые завы­ва­ния лета­ю­щих таре­лок из филь­мов 1950‑х). Зато чело­век с тер­мен­вок­сом, извле­ка­ю­щий зву­ки пря­мо из воз­ду­ха, все­гда выгля­дит неве­ро­ят­но эффектно.

АНС

А вот АНС, назван­ный сво­им созда­те­лем Евге­ни­ем Мур­зи­ным в честь Алек­сандра Нико­ла­е­ви­ча Скря­би­на, мас­со­вым так и не стал — да и не мог стать. Кон­струк­ция его была слож­ной, а тре­бо­ва­ния к ком­по­зи­то­ру — крайне спе­ци­фи­че­ски­ми. Это опти­че­ский син­те­за­тор: для того, что­бы полу­чить из АНС звук, нуж­но скор­мить ему пла­сти­ну с нари­со­ван­ной спек­тро­грам­мой. То есть нуж­но очень хоро­шо пони­мать, что имен­но ты хочешь полу­чить. Чаще все­го на АНС дела­ет­ся то, что про­ще: все­воз­мож­ные шумы и сонор­ная музы­ка, но, если про­ка­чать­ся, мож­но делать очень слож­ные композиции.

Шиховская акустика

Вооб­ще, в Совет­ском Сою­зе аку­сти­че­ские гита­ры дела­ли во мно­гих горо­дах — Ижев­ске, Кун­гу­ре, Сама­ре, Ленин­гра­де и так далее. Но поче­му-то сим­во­лом ста­ла имен­но про­дук­ция Шихов­ско­го заво­да под Зве­ни­го­ро­дом — дубо­ва­тые гита­ры, попу­ляр­ные у бар­дов. «Шихов­ская аку­сти­ка» — это соби­ра­тель­ный образ, на самом деле их несколь­ко моде­лей, и шести- и семиструнных.

Впро­чем, мож­но заме­нить этот пункт спис­ка любым, кото­рый кажет­ся вам более под­хо­дя­щим — напри­мер, не менее зна­ме­ни­ты­ми боб­ров­ски­ми аку­сти­ка­ми или «луна­чар­ка­ми».

Электрогитара «Тоника»

Счи­та­ет­ся, что «Тони­ка» — это пер­вая мас­со­вая цель­но­кор­пус­ная гита­ра в СССР. Ну и плюс такой же бас. Выпус­ка­лись они с кон­ца 1960‑х годов, было доволь­но мно­го раз­но­вид­но­стей, отли­ча­ю­щих­ся от заво­да к заводу.

Фор­ма кажет­ся доволь­но дикой, но вооб­ще в 1960‑е в мире выпус­ка­ли мно­го подоб­но­го — посмот­ри­те на неко­то­рые моде­ли Meazzi, Welson или на дизай­нер­ские экс­пе­ри­мен­ты Wandre. В «Тони­ке» к соб­ствен­но дизай­ну, конеч­но, при­кла­ды­ва­лась ещё и топор­ная сбор­ка с «про­мыш­лен­ны­ми» реше­ни­я­ми вро­де деки, набран­ной из брус­ков или нере­гу­ли­ру­е­мо­го анке­ра. Тем не менее, не так дав­но копию этой гита­ры хоте­ла издать извест­ная сво­и­ми репли­ка­ми исто­ри­че­ских инстру­мен­тов ком­па­ния Eastwood, а на моди­фи­ци­ро­ван­ном басу «Тони­ка» (или его клоне) игра­ет басист груп­пы Algiers Рай­ан Мэхэн.

«Эстрадин-8Б»

Пер­вый совет­ский элек­тро­ба­ян, про­из­во­ди­мый в про­мыш­лен­ных мас­шта­бах! Что вооб­ще такое элек­тро­ба­ян? По сути, это элек­тро­ор­ган с кон­трол­ле­ром, при­выч­ным для бая­ни­ста. Учи­ты­вая коли­че­ство таких музы­кан­тов в совет­ских ансам­блях самой раз­ной направ­лен­но­сти, вопрос созда­ния элек­тро­ба­я­нов вправ­ду был актуальным.

«Эст­ра­дин-8Б» — это сам баян, нож­ная педаль и два гро­би­ка с дина­ми­ка­ми и орга­ном. Про­из­вод­ство нача­лось к кон­цу 1970‑х годов. Доволь­но дико, конеч­но, гор­дить­ся таким аппа­ра­том во вре­ме­на «Поли­му­га» с циф­ро­вым управ­ле­ни­ем, но вот такая у нас локаль­ная специфика.

Электрогитара «Урал 650»

Тот самый леген­дар­ный «Урал», про кото­рый сло­же­но так мно­го анек­до­тов. Одна из самых мас­со­вых элек­тро­ги­тар СССР — и, несмот­ря на все недо­стат­ки, она не так и ужасна.

Боль­ше все­го «Урал» похож на япон­ские гита­ры 1960‑х, кото­рые сей­час так любят все­воз­мож­ные гараж­ные музы­кан­ты. Сла­бые яркие зву­ко­сни­ма­те­ли, не луч­шая эрго­но­ми­ка, пло­хое каче­ство сбор­ки, ран­дом­ные мате­ри­а­лы, куча вся­ких пере­клю­ча­те­лей: типич­ная элек­тро­ги­та­ра из стра­ны, у кото­рой ещё нет доста­точ­но­го опы­та в их созда­нии. Визу­аль­но «Урал» — ревер­сив­ная копия Yamaha SG5, кото­рая вышла почти на десять лет рань­ше. Впро­чем, на волне инте­ре­са к ретро, «Урал», как и «Тони­ка», смот­рит­ся вполне себе и регу­ляр­но све­тит­ся даже у извест­ных музыкантов.

«Поливокс»

Magnum opus про­из­вод­ствен­но­го объ­еди­не­ния «Век­тор», инже­не­ра Вла­ди­ми­ра Кузь­ми­на и всей совет­ской син­те­за­тор­ной про­мыш­лен­но­сти. Хоро­шо зву­ча­щий, не похо­жий на зару­беж­ные ана­ло­ги, да ещё и кру­то (в отли­чие от боль­шей части совет­ских элек­тро­му­зы­каль­ных инстру­мен­тов) выгля­дя­щий инстру­мент. Ещё пят­на­дцать лет назад «Поли­вокс» в хоро­шем состо­я­нии мож­но было забрать из како­го-нибудь ДК. Десять лет назад он сто­ил — ну, пять-семь тысяч руб­лей. А сей­час и два­дцат­ка счи­та­ет­ся нор­маль­ной ценой.

Ещё это — пожа­луй, един­ствен­ный совет­ский син­те­за­тор, кото­рый был неод­но­крат­но ско­пи­ро­ван дру­ги­ми про­из­во­ди­те­ля­ми. А ещё он есть в игре Doom 2021 года. А ещё… В общем, вы и сами всё знаете.

«Электроника ЭМ-25» и «Том-1501»

Пожа­луй, луч­шие совет­ские син­те­за­тор­ные струн­ные. Вооб­ще син­те­за­тор­ные струн­ные — осо­бый класс инстру­мен­тов, изна­чаль­но при­зван­ный ими­ти­ро­вать струн­ную сек­цию оркест­ра, но быст­ро став­ший визит­ной кар­точ­кой мно­гих сти­лей музы­ки. Если слы­ша­ли Жан-Мише­ля Жар­ра или груп­пу Zodiac, то у них мно­го таких звуков.

Рас­цвет это­го типа син­те­за­то­ров при­шёл­ся на 1970‑е. В СССР, как все­гда, чуть запоз­да­ли — и ЭМ-25, и Том-1501 про­из­во­ди­лись уже в 1980‑е годы. «Элек­тро­ни­ка» — с явной огляд­кой на япон­ский Roland, а «Том» — на ита­льян­ский Crumar Performer.

«Каданс С‑12»

Совет­ский ответ гибрид­ным син­те­за­то­рам 1980‑х годов — таким, как Roland Juno, Oberheim Matrix 1000 или Crumar Bit One. Это тоже инстру­мент с циф­ро­вы­ми осцил­ля­то­ра­ми, и он даёт харак­тер­ный «вось­ми­де­сят­ни­че­ский» звук — мож­но играть Depeche Mode. Мик­ро­про­цес­сор, память, пре­се­ты, ана­ло­го­вый фильтр, неудоб­ное управ­ле­ние на кноп­ках — прак­ти­че­ски клас­си­че­ский син­те­за­тор этой эпохи.

«Артон ИК-51»

Еще одно дети­ще Кузь­ми­на — и печаль­ный закат совет­ских син­те­за­то­ров вооб­ще, зариф­мо­вав­ший­ся с зака­том всей стра­ны. Это циф­ро­вая само­иг­рай­ка на манер Yamaha PSR, с содран­ны­ми с «Яма­хи» же сэм­пла­ми удар­ных. И при этом — чуть ли не инже­нер­ный подвиг, так как про­мыш­лен­ность СССР не мог­ла обес­пе­чить инже­не­ров нуж­ной эле­мент­ной базой (в ито­ге там сто­ит клон про­цес­со­ра Texas Instruments).

С само­иг­рай­ка­ми вооб­ще инте­рес­ная тема: позд­не­со­вет­ские музы­кан­ты реши­ли, что это венец раз­ви­тия тех­ни­ки и с удо­воль­стви­ем меня­ли свои ста­рые ана­ло­го­вые син­те­за­то­ры на пла­сти­ко­вые PSR, кото­рые сей­час выгля­дят при­год­ны­ми ну раз­ве что для обу­че­ния детей или игры ретро-шан­сон­чи­ка. Но ИК-51 так и остал­ся нико­му осо­бо не нуж­ным бес­слав­ным дети­щем эпо­хи упадка.

Поделиться

Переделка и доработка усилителей СССР

Умельцы еще со времен Советского Союза пытались улучшить качество звука, которое воспроизводят усилители. В конструкцию вносили изменения: меняли систему питания, замене подвергались конденсаторы, диоды, транзисторы и другие компоненты. Такие переделки были доступны только опытным радиолюбителям, которые обладали необходимыми навыками и деталями. Некоторые люди занимаются переделкой и сейчас. Качество звучания правильно модернизированного усилителя приближается к таковому у современных усилителей из средней ценовой категории.

Чтобы пользоваться советским усилителем, вовсе необязательно что-то менять в его конструкции. Модели, представленные в нашем рейтинге, хорошо звучали с завода, соответственно обязательной переделке подвергать их не нужно. Некоторые люди обеспокоены сохранностью компонентов, но с этим все в порядке. В 99% случаев даже конденсаторы 60-летней давности сохраняют свою емкость и соответствуют изначальным техническим характеристикам. Исключение — компоненты отдельных моделей или заводской брак.

Обратите внимание! Одна и та же модель усилителя могла выпускаться на разных заводах и в разные годы. Из-за этого некоторые особенности и технические характеристики усилителей одной и той же модели могут несколько отличаться.

Видео — Сравнение ретро усилителей

Отечественные ламповые усилители — достойная альтернатива брендам или печальный компромисс?

Вот читаю про муки душевные и сомнения, и не пойму, чего не хватет или не может хватать в принципе в хорошо отлаженном усилителе от отечественных «самоделкиных» или отечественного бренда? Мощи ламповика в 10-25Вт на канал хватает для любой комнаты,… если динамики с чуйкой 92-97дБ. )) У меня акустика на головках 4а32В просит вынести её в чисто поле уже на половине громкости! (а в комнате хватает 2-5Вт за глаза!) Это наш отечественный совковый «ширпотреб» стоявший в большинстве эстрадной аппаратуры и в кинозалах. Ему простор нужен,… или ящик не менне 200литров! Что вообще хотим услышать?!))) Как крутой ламповый забугорный усь с крутыми колонками-полочниками (я имею в виду крутые цены) кардинально изменит изначальное звучание голов и кабинетов Маршал и Фендер в записи рока? Ну я пойму если будем сравнивать студийную запись живой музыки и вокала, духовые, струнные и т.д.(симфониии, оперу, джаз…). У каждого свои музыкальные склонности, свой уникальный слух (или отсутствие его). Может отдельные забугорные экземпляры и универсальны для всех стилей. (Сказка!)

Тут видимо нужно мыслить категориями «нравится»/»не нравится».

Можно при самом изысканном музыкальном слухе не увидеть разницы между забугорным аппаратом и нашим отечественным (с разницей в цене в 10 раз!) при слепом прослушивании. Один и тот-же усилитель производит часто разное впечатление даже при замене ламп на их полные аналоги из другой партии.

Выходной трансформатор можно заказать и за бугром, если к нашим доверия нет, а все прочее под него у нас самоделкины просчитают и изготовят в лучшем виде(в том числе и блок питания — второй важный компонент для любого уся). Схемы усилителей практически не изменились за 50лет! ))) Только начните как положено, с акустики (включая помещение для прослушивания).)) Одной «таблетки» на эту тему нет. Одному нужен звук, другому графики с анализатора спектра. Один не хочет видеть, другой не хочет слушать.)))

(По поводу горизонтального расположения ламп,…- если в паспорте указано «любое», то не парьтесь по поводу провисания сеток. На 5ц3с указано -«вертикальное» рабочее, это да.)) По остальным- скорее катод откажет вам в добросовестной эмиссии, чем сетка провиснет.)))Даже в гитарных усилителях, где предварительные каскады работают на перегруз, и иногда жарятся при напряжениях на аноде выше паспортных, проблем от провисания сеток за последние 40 лет я не отмечал. )

Сравнение советских усилителей

Таблица сравнений характеристик моделей усилителей.

Цена на современные усилители

Аудиоусилители и ресиверы

«Корвет 100У-068С»

Еще один советский усилитель, по некоторым параметрам не уступает вышеописанному «Бригу», но в целом немного хуже.

На передней панели УНЧ присутствуют такие органы управления и индикации:

1. Регулировка фильтров высоких и низких частот.
2. Селектор для выбора входа.
3. Плавная тонкомпенсация.
4. Индикатор превышения уровня сигнала на выходе (перегрузки).
5. Регулятор уровня громкости.
6. Защита от КЗ, перегрева.
7. Индикатор из светодиодов.

При подключении акустической системы 8 Ом мощность 60 Вт, 4 Ом – 90 Вт. Максимальная потребляемая мощность – 275 Вт. Огромный минус прибора – это корпус из пластика, так как масса усилителя очень большая. Очень надежная техническая часть усилителя уравновешивается плохим качеством корпуса и органов управления.

Голосование за лучший усилитель СССР

Какой бы вы выбрали усилитель СССР или посоветовали?

Усилитель «Бриг 001»

20.83 % ( 30 )

Усилитель «Эстония УП-010 + УМ-010»

5.56 % ( 8 )

Усилитель «Прибой 50УМ-204С»

3.47 % ( 5 )

Усилитель «Одиссей У-010»

18. 06 % ( 26 )

Усилитель «Радиотехника У-101»

9.03 % ( 13 )

Усилитель «Корвет 100У — 068С»

13.19 % ( 19 )

Усилитель «Амфитон У-002-стерео»

10.42 % ( 15 )

Усилитель «Радиотехника У-7111»

4.86 % ( 7 )

Усилитель «Кумир У-001»

4.17 % ( 6 )

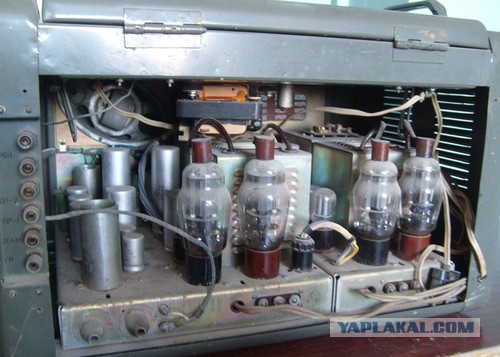

«90У-2 Кинап»

Нельзя пройти мимо такой легенды, ведь именно с его помощью большая часть советских людей услышали голоса своих любимых актеров. Это советский ламповый усилитель, который использовался в передвижных киноустановках.

Количество регулировок не потрясает воображение, как у описанных выше – есть настройка громкости, низких и высоких частот, лампа индикации перегрузки. Также на верхней части имеется окошко, к которому подключался прибор, считывающий звук с киноленты.

На ленте сбоку наносились звуковые дорожки, которые считывались оптическими устройствами. 90У-2 производились в 60-е годы, когда о магнитной ленте могли слышать только в КГБ. В гражданской технике она еще не использовалась. О качестве звучания, пожалуй, лучше промолчать – оно оставляет желать лучшего. Но все равно некоторые музыканты, любители «лампового» звука, используют эти усилители в качестве базы для гитарных УНЧ.

Если же нужно воспроизводить музыку, то лучше выбрать один из вышеперечисленных советских усилителей звука. Питание 90У-2 от сети 110 Вольт, для подключения к 220 В потребуется использовать специальный блок. Это не прибавит удобство, да и вход для подключения источника сигнала внушительных размеров – примерно 4-5 см в диаметре и тремя отверстиями. В эти отверстия даже евро-вилка свободно входит, не фиксируется.

Tubes: старые стихи о новом

Фила Тейлора

…Или, говоря иначе, «Лампы: Запад против Востока». Мысль, стоящая за этим альтернативным, политически некорректным названием предмета, заключается в том, что лампы, произведенные американскими компаниями, такими как RCA, Sylvania, Tung-sol, и европейскими компаниями, такими как Philips, Mullard, Brimar и Telefunken, примерно в 1960-х годах, имеют репутацию более качественных, чем трубки, поступающие сегодня с заводов на востоке, в основном в России и Китае. Но есть ли в этом доля правды или это просто ностальгический энтузиазм по ушедшей эпохе в производстве аудиоэлектроники? Что ж, история о качестве ламп переплетается с космической гонкой, атомной энергией, колоссальными суперкомпьютерами; материал научной фантастики, невозможности, которые теперь стали реальностью. В этой статье исследуется, как атмосфера стремления сделать невозможное возможным подняла качество ламп на новый уровень и, более важно , как эти достижения в термоэлектронной технологии могут привести к лучшему звуку для гитаристов.

Что такое N.O.S. Трубка?

К началу 1970-х многие из упомянутых выше западных компаний по производству электроники переключили свое производство с производства ламп на транзисторы. Лампы по-прежнему производились для специализированных целей, таких как вещательное телевидение и радиопередача, но производство миниатюрных приемных (предусилительных) ламп (12AX7, 12AT7 и т. д.) было прекращено в XIX веке.80-е годы — последним выжившим человеком был завод Sylvania Emporium, штат Пенсильвания, который отгрузил свои последние лампы в 1988 году. С тех пор лампы производились только на заводах Советского Союза (России и Китая). Практически все лампы, производимые сегодня, производятся на этих фабриках.

Хотя производство ламп на западе прекратилось более четверти века назад, миллиарды, миллиарды и миллиарды были произведены на протяжении десятилетий, и небольшой процент от этого ошеломляющего количества до сих пор сохранился неиспользованным и в своих оригинальных коробках (примечание: a несколько процентов миллиардов — это еще довольно много трубок!). Их чаще называют «новыми старыми стоковыми лампами» или «N.O.S.» для краткости. Н.У.К. Трубки зарекомендовали себя как более качественные, чем трубки российского и китайского производства. Из-за этого и того факта, что они являются конечным, сокращающимся ресурсом N.O.S. лампы предусилителя и мощности постоянно дорожают по мере того, как разрыв во времени между настоящим моментом и временем их производства увеличивается. Но N.O.S. лампы, достойные своей репутации, или их надежность переоценена, а их звуковые качества просто какая-то городская легенда?

Космическая гонка

Что ж, русские лампы часто были копиями западных ламп, не клонами или точными копиями, а изготовленными для выполнения аналогичных функций в цепи, и на этом сходство заканчивалось. Металлургия, химия и конструкция, то есть физическая геометрия компонентов внутри лампы, разные, и, что довольно неприятно, распиновка российских ламп тоже часто отличается. Например, возьмите сверхминиатюрные лампы 6111, используемые в компрессоре Effectrode PC-2A и буферных педалях Glass-A. Эти трубки были изготовлены Philips ECG с использованием инструментов Sylvania (отсюда и зеленая эпоксидная печать на трубке — зеленый был фирменным цветом Sylvania).

Российский аналог этой трубы, 6Н16, хотя и является прекрасным инженерным достижением, технически уступает 6111 по нескольким параметрам. Во-первых, микрофонность обычно выше, потому что у него одно крепление геттера (у 6111 две точки крепления геттера для повышения жесткости электродов). Во-вторых, покрытие на катоде у 6111 более эффективное, чем у российского 6Н16. Эти два фактора играют значительную роль в определении шумовых характеристик и (долговременной) надежности лампы.

Таким образом, существуют реальные аспекты, связанные с проектированием и производством западных ламп, которые дали им технологическое преимущество над их российскими аналогами в 1960-х годах. Это преимущество обострилось в результате соперничества между Советским Союзом (СССР) и Соединенными Штатами (США) в период «холодной войны», когда каждая страна пыталась утвердить свое господство в космосе. Эта космическая гонка фактически началась в 1957 году, когда Россия запустила спутник, а затем в 1961 году вывела на орбиту вокруг Земли космонавта Юрия Гагарина. Следовательно, Америка предприняла беспрецедентные и огромные усилия, чтобы победить Россию в освоении космоса. Эта гонка привела к технологическому прогрессу в производстве труб, как и Вторая мировая война несколькими годами ранее, и США вложили значительные средства в развитие технологии атомного оружия, и часть этого включала разработку труб повышенной прочности, миниатюрных трубок, лучших трубок для связи, неконтактных взрывателей для управляемых ракеты и компьютеры.

Таким образом, Россия, возможно, изначально была лидером в космосе, но Америка быстро догнала и промчалась вперед — это они высадили людей на Луну в 1969 году, а затем отправились исследовать внешние области Солнечной системы. Возможно, это был климат западной демократии, капитализма или какая-то скрытая политическая программа, позволившая США обогнать коммунистический восток, какова бы ни была причина, развитие западных труб, как и американская космическая программа, достигло больших технологических высот. Не будет преувеличением сказать, что гитарный тон — это действительно ракетостроение.

Звездное качество

Космические и военные приложения требовали электроники, которая могла бы надежно работать в экстремальных условиях большой высоты, высокого ускорения/вибрации и даже в космосе, где присутствует высокий уровень радиации. Между прочим, одна из причин, по которой Россия продолжала производить трубки, заключалась в том, что эти термоэлектронные устройства невосприимчивы к электромагнитному импульсу (ЭМИ), взрыву гамма-излучения, который испускает атомная бомба при взрыве. системы, чтобы ЭМИ не создавал помех бортовым навигационным системам.

Надежность труб всегда была серьезной проблемой для американских военных. Возможно, вы видели инициалы «JAN» на Philips N.O.S. трубки, что является аббревиатурой от «Объединенный армейский флот». Это трубы повышенной прочности, изготовленные для военных. Во время Второй мировой войны американские военные инициировали программу повышения прочности с целью повышения надежности труб в полевых условиях. Например, высказывались опасения, что хрупкое электронное коммуникационное оборудование, брошенное в кузов джипа, мчащегося по усыпанной камнями грунтовой дороге, может не сработать. Чтобы решить эту предполагаемую проблему с надежностью, лампы были разработаны с более короткими и коренастыми анодами, дополнительными или более толстыми опорными слюдами, а также очень сложной и продуманной системой нумерации ламп, которая развивалась вместе с многочисленными ревизиями ламп [Getting the Most Out of Vacuum Tubes by Robert B. Томер страницы 72-75]. Надежность электроники и ламп в военных и космических приложениях имела первостепенное значение.

В то время трубки также использовались в научном лабораторном оборудовании, где точность и прецизионность были абсолютно необходимы, если экспериментальное оборудование должно было выдавать достоверные данные. Например, измерение физических параметров, таких как смещение, температура, давление воздуха, мозговые волны и других странных и замечательных вещей, таких как синтезаторы на электронных лампах и аналоговые компьютеры, требовали прецизионных ламповых усилителей с низким дрейфом и низким уровнем шума, связанных по постоянному току. Строгие требования научного и военного истеблишмента означали необходимость разработки процессов и материалов, которые позволили бы повысить качество труб. С этой целью некоторые компании, такие как Mullard и Sylvania, даже установили завод, чтобы контролировать качество сплавов, используемых в сетке, катодах и других электродах в их трубках. Они также установили химические заводы для синтеза специальных формул, используемых в катодных покрытиях — точные процессы смешивания и обработки катодов, а также состав этих сплавов часто держались в строжайшем секрете.

Назад в будущее

Сегодня нет тех сил, которые повышают качество труб — ни строгие требования военных или научно-исследовательских сообществ, ни промышленная инфраструктура и пул знаний: ученые, химики, физики , металлурги, квалифицированные рабочие и т. д. должны были изготавливать трубы по таким же строгим стандартам, даже если было желание сделать это. Производители ламп больше не участвуют в серьезных исследованиях и разработках совместно с академическим сообществом или военными для усовершенствования и улучшения термоэлектронных технологий. Нет никаких шансов пройти обучение у Малларда и изучить HNC, чтобы изучить термоэлектронику — те времена прошли.

Основным фактором, диктующим качество ламп сегодня, является в основном стоимость, а не качество — производители и поставщики ламповых усилителей будут платить только определенную сумму за свои лампы. А рынок ламп крошечный по сравнению с 1960-ми годами — по сути, спрос на отечественные аудиоусилители поддерживал существование российских и китайских заводов. Это ни в коей мере не предназначено для критики российских и китайских производителей труб. Они такие, какие они есть — лампы, сделанные для современной гитарной и Hi-Fi-индустрии, и с этой целью они хорошо служат своей цели, однако они не сделаны из лучших материалов, и их конструкция не соответствует строгим стандартам ламп прошлых лет, когда технология была в зените.

Что в имени? Ребрендинг туб и прочая ерунда

В настоящее время любые, гм, «разработки» в ламповых технологиях маскируются под маркетинговые усилия, такие как ребрендинг, криообработка, ламповые демпферы, ни один из которых не предлагает покупателю никаких реальных преимуществ звука. Ребрендинг обычно используется компаниями, стремящимися продвинуть свой бренд на более высокий рынок или дистанцировать его от прошлых негативных коннотаций. Это не ново. Ребрендинг существовал еще до того, как были изобретены тюбики, до того, как люди путешествовали по Дикому Западу в крытых фургонах, торгуя своей особой маркой лекарственного средства, все бутылочные тоники, и, конечно же, задолго до этого. Что касается криообработки и трубчатых демпферов, здесь вы найдете подробный взгляд инженера на эту тему.

Возможно, еще более подозрительной, чем ребрендинг, является практика выпуска так называемых «повторных» ламп, когда лампы, произведенные на востоке, переименовываются в имена великих западных производственных гигантов прошлых лет. Редко предпринимаются даже малейшие попытки воспроизвести внутреннюю конструкцию — анод, катод, сетку — старинной лампы, на которую претендует наследие, и чаще всего единственное мимолетное сходство — это отпечаток на стекле. Тем не менее, довольно просто определить качество любой переизданной лампы, взглянув на рекламную или техническую литературу производителя, чтобы увидеть, сколько внимания и внимания было уделено воссозданию металлургии, химии и инструментов оригинала. Как клиенты, мы имеем право знать, что покупаем, будь то еда, тюбики или пиво, и если я плачу за ремесленный эль местного производства, то это то, что я ожидаю получить, а не пиво с измененной маркировкой из другой продуктовой линейки. В заключение, с некоторой иронией, следует отметить, что ЭКГ-трубки Philips, использовавшиеся в 9Маленькие педали 0005 Effectrode , такие как трубчатый бустер Fire Bottle, технически являются лампами Sylvania с ребрендингом, но это уже другая история.

На этом краткий обзор истории N. O.S. трубы. В этом разделе мы едва коснулись поверхности, но пришло время двигаться дальше и обсудить важные вещи — как N.O.S. лампы выступают на практике, то есть в гитарном усилителе. Сначала разберемся с лампами предусилителя…

Н.У.К. Лампы предусилителя

Лампа предусилителя усиливает слабый сигнал гитарного звукоснимателя и делает его больше. Большинство гитарных усилителей имеют от одной до шести сигнальных ламп в зависимости от количества функций, которые включает в себя усилитель (каналы, петли возврата посыла, каскады усиления, тремоло, панорамирование реверберации и т. д.). Положение V1, первый каскад усиления, часто называют критической лампой, которую можно заменить в гитарных усилителях. Причина этого в том, что если первый каскад усиления сильно шумит, то есть лампа генерирует шипение, улавливает электрический гул или чувствительна к внешней вибрации (микрофонной), то этот нежелательный шум будет загрязнять ваш гитарный сигнал. На самом деле, с очень плохой лампой в положении V1 шум может быть выше по уровню, чем гитарный сигнал, который лампа должна усиливать. В лучшем случае это отталкивает на концерте; в худшем случае, действительно нежелательным в студийной ситуации.

Хороший Н.У.К. Трубка, такая как Mullard ECC83, может творить чудеса в положении V1, обеспечивая низкий микрофонный фон, шипение и гул. Европейские производители ламп использовали для изготовления своих катодов высококачественный магниево-никелевый сплав (см. BS 3504:1962), который был даже лучше, чем Cathaloy A30. Этот сплав был специально разработан для улучшения слоя оксида бария/стронция/кальция, чтобы максимизировать излучательную способность электронов и срок службы катода, и это в сочетании с точной геометрией электрода Mullard означало, что никогда не было лампы более тихой, чем Mullard ECC83. Есть и другие звуковые преимущества, которые можно получить, заменив лампу V1 в гитарных усилителях 9.0005 и  Педали Effectrode. Любые изменения в тональных характеристиках можно отнести к следующим факторам:

1. Емкость  Это не столько случай длинных пластинчатых ламп, имеющих большую емкость, чем короткие пластинчатые лампы — беглый взгляд на таблицы данных для RCA 12AX7 1962 года и современные JJ ECC83 показывают, что емкость пластины к сетке для этих длинных и коротких ламп одинакова и составляет 1,7 пФ, но больше в случае компьютерных ламп, демонстрирующих большую емкость, чем аудиолампы. Например, 12AV7 имеет емкость пластины к сети 1,9.пФ, а емкость 5965 почти вдвое превышает емкость 12AX7 — 3,0 пФ. Лампы с более длинными пластинами имеют более высокую емкость, и в зависимости от того, как реализована схема лампы, замена лампы с короткой пластиной на разновидность с длинной пластиной может дать мягкое и приятное округление верхних частот, что даст более густой, более блюзовый звук. Технически происходит то, что емкость лампы образует фильтр нижних частот с сетчатым резистором в цепи для фильтрации высоких частот на уровне -6 дБ на октаву. Между прочим, как правило, лампы с более длинными пластинами обладают большей микрофонностью, чем лампы с более короткими пластинами, однако Маллард отточил производственный процесс — межэлектродные допуски были настолько близки к совершенству, насколько это возможно, — и электрические испытания показывают, что их длинная пластина изготовлена ​​в Блэкберне. ECC83 гораздо менее чувствителен к внешним вибрациям, чем любая современная длинная или короткая пластинчатая трубка.
2. Gain Factor  Замена 12AX7 на лампу с меньшим коэффициентом усиления, например 12AY7, снизит усиление в секции предусилителя. Опять же, степень снижения усиления зависит от реализации схемы. В типичной схеме лампового предусилителя, где пластинчатый резистор выбран так, чтобы 12AX7 работал близко к своему полному усилению 33 дБ, лампа 5751 уменьшит усиление на несколько дБ, а замена 12AY7 снизит его примерно на -15 дБ, чтобы открыть сладкое место для более блюзовых звуков. Лампа в положении V2 на месте педалей Effectrode ‘Blackbird’ и ‘Tube Drive’ также может быть заменена на лампы с более низким усилением, чтобы увеличить запас по перегрузке для более крупного и смелого звука, подход, принятый в усилителе Стиви Рэя Вона. tech — он заменил стандартную лампу 12AX7 на 5751 в месте V2 на SRV 9.0005 Vibroverb и Super Reverb ампер.
3. Точка смещения  В учебниках по трубкам, таких как  RCA Receiver Tube Manual  , вы найдете рекомендуемые схемы смещения для различных типов трубок. Идея состоит в том, чтобы установить напряжение смещения с помощью катодного резистора, чтобы получить максимальную линейность до начала ограничения на отрицательных и положительных отклонениях сигнала. Однако, будучи гитаристами, мы обычно не стремимся к этому, и мы всегда ищем дополнительные искажения, чтобы добавить текстуру и сложность (одним словом, «волосы») к прямому звуку гитары. Если лампу 12AX7 заменить лампой 12AY7, то точка смещения сместится, и это изменит не только усиление, но и чувствительность, тем самым изменив точку прикуса до начала ограничения. Итак, резюмируя, смещение можно регулировать либо путем изменения сопротивления катодного резистора, либо самой лампы.

Современные лампы также можно использовать в позициях V1 и V2 для изменения емкости, усиления и смещения, как описано выше, и, следовательно, для изменения тона, , но материалы космического класса и конструкция хорошего качества, Н.У.К. лампы, производимые такими компаниями, как Sylvania, Tung-Sol и Mullard, почти всегда являются гарантией того, что N. O.S. Лампа будет демонстрировать превосходные характеристики с точки зрения надежности, долговечности и шума по сравнению с современной лампой. Некоторые пошли бы еще дальше, предложив N.O.S. Лампы придают тону другие виды неопределимой звуковой «магии». Это спорный вопрос среди заядлых ламповых энтузиастов (я сам открыто признаюсь, что являюсь одним из них), где религиозные догмы сталкиваются с тщательно подобранными научными фактами, неизбежно порождая трения, а там, где есть трения, возникает жар, а часто и огонь — эти дебаты обычно лучше всего избегали.

Однако в человеческом слуховом восприятии есть много тонкостей и часто упускаемые из виду недостатки электронных систем усиления, которые делают  реально влияют на тон. Например, тот факт, что все ламп в большей или меньшей степени микрофонны. На более высоких уровнях громкости этот присущий электронной лампе дефект означает, что любая лампа будет улавливать окружающий шум или вибрацию (почти наверняка усиленный звук гитары) в некоторой степени и возвращать часть этого компонента обратно в прямой сигнал, добавляя больше глубины. объемность и объемность — этот нелинейный эффект является одной из причин, по которым оказалось так сложно воспроизвести определенные аспекты «лампового звука» с помощью аналоговых полупроводниковых схем (транзисторов, операционных усилителей или полевых транзисторов) или различных новых цифровых технологий. Возможно, это объясняет, почему некоторые аудиофилы предпочитают длинные пластинчатые трубки — хотя и более высокая по микрофонности, эта микрофонность в небольших дозах придает благозвучное звучание тембру. Эта чувствительность к внешней вибрации также добавляет сустейн к звуку гитары и, в более крайних случаях, к вою обратной связи. Это считается неблагоприятным микрофоном, однако может быть полезным в некоторых особых ситуациях, когда его можно использовать как самостоятельный эффект.

Компьютерные лампы

Это приводит к теме N.O.S. компьютерные вакуумные лампы. Хотя в первую очередь они предназначены для использования в компьютерах в качестве цифровых устройств переключения логического уровня, эти лампы могут использоваться в аналоговых схемах, включая гитарные ламповые усилители и педали, и могут давать необычайно хорошие результаты. Например, 12AV7 с более низким коэффициентом усиления и длинной конструкцией пластины превращает педаль Effectrode Tube Drive в специализированную блюзовую машину. Кроме того, качество электронно-эмиссионного покрытия на катоде 12AV7s, несомненно, играет важную роль в создании красивого, густого и богатого овердрайва. Лампы типа 12AV7 (5965) и 5963 использовали (дорогие) высокоэффективные эмиссионные покрытия и никелевые сплавы высокой чистоты в своих катодах для повышения долгосрочной надежности.

Сплавы высокой чистоты были менее подвержены явлению, известному как «рост поверхности катода», которое происходило, когда трубка работала в режиме «отсечки». Кроме того, более эффективное катодное покрытие означало, что лампа могла работать при более низких напряжениях на аноде, поэтому требовала меньше энергии и выделяла меньше тепла. Повышение температуры было серьезной проблемой в компьютере, содержащем многие тысячи ламп, а поиск и замена неисправных ламп в этих колоссальных машинах были, мягко говоря, проблематичными.

Катод – размер имеет значение

Как правило, компьютерные лампы, как правило, но не всегда, имеют более крупные катоды, чем лампы, специально предназначенные для аудио, и работают при более низком максимальном напряжении пластины. Кроме того, компьютерные лампы были изготовлены с использованием металлических сплавов высокой чистоты, чтобы свести к минимуму уровни кремния и других примесей, поскольку эти примеси создают слой силикатов на катоде («рост поверхности катода»), когда лампа работает в режиме отсечки, т.е. , когда сетка удерживается отрицательной, чтобы предотвратить протекание тока через трубку в течение длительных периодов времени, как в случае с цифровыми логическими схемами. Этот силикатный слой увеличивает сопротивление катода, что приводит к снижению эмиссии электронов. Катод большего размера имеет более длительный срок службы, потому что эмиссия зависит от площади поверхности катода — если часть площади теряется из-за осаждения, у него все еще остается достаточно резервной емкости для продолжения работы.

Модель 5963 по существу представляет собой долговечную модель 12AU7 — она имеет ту же характеристику, что и 12AU7, и, следовательно, такой же коэффициент усиления, но указанное напряжение пластины ниже при 250 В постоянного тока (всего 70 В постоянного тока для RCA 5963). 5963 может использоваться в некоторых усилителях в качестве замены 12AU7, если не превышено указанное напряжение пластины (Примечание: педали Effectrode работают с напряжением пластины 240 В постоянного тока). Конструкция с длинной пластиной 5963 действительно означает, что эта лампа значительно более микрофонна, чем 12AU7, хотя компьютерные лампы не были оптимизированы для использования в аудио. С инженерной точки зрения нет строгих требований к лампам, используемым в цифровом компьютере, чтобы они обладали особенно высокой устойчивостью к внешним вибрациям. Лампа работает как переключатель, поэтому он либо «включен» (логическая «1»), либо «выключен» (логический «0»), и пока внешняя вибрация не выводит лампу за пределы этих порогов напряжения, она будет работать. как предполагалось. Фактически, эта электронная надежность является одной из основных причин, по которой цифровые компьютеры вытеснили аналоговые компьютеры.

Несмотря на то, что лампы 5963 и 5965 больше не производятся, на них все еще можно заключить выгодную сделку на онлайн-аукционах, где их можно купить менее чем за 5 долларов за штуку. Покупка тюбиков таким образом — азартная игра. Некоторые из них почти наверняка будут иметь неблагоприятный микрофонный эффект, в то время как другие будут хорошо работать в аудиосхемах с преимуществами длинного тона пластины и надежности катода компьютерного класса. В отличие от цен на более популярные N.O.S. аудиолампы, такие как 12AX7, которые обычно могут стоить от 50 до 100 долларов, иногда намного дороже для более редких и старых ламп, таких как эти 1940 Tung-Sol 12AX7 [на фото справа] стоимостью 200 долларов каждый. Для сравнения, современные (российские) лампы Tung-Sol продаются по цене от 15 до 20 долларов.

Есть много работающих гитаристов, которые отговаривают себя пробовать N. O.S. сигнальные трубки воображают, что они не могут себе их позволить, но есть веские основания для инвестирования в них. Во-первых, они действительно лучшего качества, чем современные лампы — обширный набор технических знаний и превосходные сплавы, использованные в конструкции труб еще в 1960-х годах, на световые годы опережали то, что доступно сегодня. Во-вторых, срок службы N.O.S. сигнальные лампы могут легко превысить 10 000 часов, а это значит, что даже если вы платите 100 долларов за лампу, это 1 цент за каждый час использования — это должна быть дешевая поездка по любым меркам — расходы на ваши гитарные струны, пиво или просто Освещение комнаты, в которой вы играете, намного превысит это значение. Не откладывайте покупку хорошей лампы предусилителя — жизнь слишком коротка.

Н.У.К. Силовые лампы

А как насчет N.O.S. силовые лампы, такие как 6L6 или EL34? Ну, у силовых ламп значительно тяжелее жизнь, чем у ламп предусилителя, поскольку они проделывают большую работу, толкая электроны, чтобы раскачать громкоговоритель. Следовательно, они изнашиваются быстрее, так как способность катода испускать электроны постепенно ухудшается. Их срок службы определяется типом схемы усилителя мощности, в которой они используются, — номинальной мощностью и топологией схемы (двухтактная или несимметричная), — но разумной оценкой является от 1000 до 2000 часов. Н.У.К. лампы мощности служат меньше, чем лампы предусилителя, и они физически больше. Поскольку у них более короткий срок службы, их меньше и поэтому они дороже. Но на практике стоят ли они дополнительных денег? Возможно, не в ситуации выступления в баре, где их тональные преимущества не могут быть полностью оценены клиентурой, а в ситуации записи, когда вы мечтаете запечатлеть свое лучшее исполнение и тон для потомков. Здесь вы хотите максимально приблизиться к своему представлению о совершенстве, хотя бы по одной причине, кроме собственного душевного спокойствия. И , с практической точки зрения, в студии стоимость N.O.S. Tube начинает отходить на второй план по сравнению с другими затратами, такими как аренда студии, транспортные расходы, затраты на производство и маркетинг и т. д.

Разумно спросить, действительно ли лампы питания влияют на качество звука? В конце концов, они находятся далеко позади этого критического первого каскада усиления V1. Но опять же, при использовании хорошо спроектированной N.O.S. лампы от известных производителей будут иметь обычные преимущества надежности и долговечности  и улучшения качества звука. Например, я помню, как был сильно впечатлен, услышав значительное снижение шума и шипения при замене (совершенно нового) выходного квартета тетродных ламп 6L6 в моем Fender Twin Reverb на N.O.S. Трубки Philips ECG (Sylvania) 6L6WGB. Это превосходные трубки! и были рекомендованы и поставлены Джимом Фишем из Wilson Valves, Golcar, Huddersfield. К сожалению, он ушел на пенсию несколько лет назад — он действительно знал свое дело, и я безоговорочно доверял ему, когда дело касалось ламп.

В заключение

В заключение и просто для ясности: не все Н.У.К. трубки хорошего качества. В свое время я купил несколько шмоток и могу рассказать несколько историй. Безопаснее (и разумнее) будет придерживаться известных имен, таких как Mullard, Sylvania, Philips и др. и покупайте трубки у надежного поставщика. Но стоит также следить за магазинами безделушек и радио-митингами. Вы можете мельком увидеть пару Mullard Blackburn ECC83, все еще в своих оригинальных коробках среди всего прочего электронного хлама в витрине — не зная их истинной стоимости, владелец может отдать их вам за пару долларов. Или вы можете купить пару антикварных ламп Ken-Rad 6V6, сделанных в 1919 году.42 с интернет-аукциона за долю стоимости нового 6V6. Есть еще сделки, которые нужно иметь.

Брент Джесси из Recording & Supply, Inc. тщательно каталогизировал и описал в базе данных/12au7′-трубки многие из широко используемых N.O.S. типы ламп предусилителя, их можно найти на следующих страницах 12AX7, 12AU7 и 12AT7.

Лампы для гитарных усилителей – неожиданная жертва российского вторжения в Украину

Том Данн 10:20 пн 14 марта 2022 г.

Примерно за месяц до того, как разразилась вся эта пандемия, я наконец решил понизить класс своей гитары. Я положил глаз на Fender Hot Rod Deluxe и надеялся обменять его на Marshall TRS 60-Watt с кабинетом 2×12 и старый Sears Silvertone 1483 моего отца 1964 года. магазин инструментов, подражатель Aerosmith за прилавком усмехнулся и сказал, что никто больше не заинтересован в покупке ламповых усилителей.

Это застало меня врасплох. Хотя я знал, что доступные твердотельные технологии за последние годы продвинулись вперед как на дрожжах, я полагал, что все еще существует некоторая потребность в аналоговом тепле вакуумной лампы.

Как оказалось, ламповые усилители, возможно, все же звучат похоронным звоном — но не так, как кто-либо мог предсказать в феврале 2020 года.

На днях владелец Electro Harmonix Майк Мэтьюз — парень, который изобрел пресловутый Big Muff — разослал клиентам такое письмо:

Вчера Россия ввела запрет на экспорт около 200 товаров в ответ на введенные против нее санкции в связи с текущим конфликтом в Украине. Мы подтвердили, что запрет распространяется на наши семь марок российских трубок. В настоящее время запрет действует до конца календарного года.

Учитывая этот запрет на экспорт, мы больше не будем получать запасы труб для этих марок. Множество факторов давления, включая продолжающуюся нагрузку на цепочку поставок, рост внутренних расходов, растущую инфляцию и постоянно меняющуюся правовую среду (особенно в свете конфликта на Украине), создали очень изменчивую и неоднозначную среду. До тех пор, пока мы не сможем должным образом оценить влияние этих факторов, мы не будем выполнять новые заказы и не будем поставлять российские трубы по просроченным заказам.

Мэтьюз ранее предупреждал о грядущей глобальной нехватке электронных ламп, поскольку они производились только в России, Китае и Словакии. (Есть одна компания в США, которая производит бутиковые лампы для аудиооборудования, кроме гитарных усилителей, но они недешевы.) К сожалению, эти лампы, как правило, изготавливаются вручную, что означает высокие трудозатраты.

Между тем, по оценкам, 50% газа неона, необходимого для производства полупроводниковых чипов, используемых в большинстве современных синтезаторов, поступает с украинских заводов.

У ламповых усилителей серьезные проблемы? Electro-Harmonix подтверждает отсутствие российских ламп в 2022 году после запрета на экспорт [Rob Laing / Music Radar]

Изображение: Public Domain через Pixabay

• Пока, Равиль Маганов. Вас видел президент, а вы видели воздух. По сообщениям СМИ, председатель российского нефтяного гиганта «Лукойл» Равиль Маганов скончался, выпав из окна больницы в Москве. Маганов — последний из ряда высокопоставленных хозяйственников, погибших при загадочных обстоятельствах. Следственные органы заявили, что работают… ЧИТАТЬ ОСТАЛЬНОЕ

• Михаил Горбачев, чьи усилия по реформированию умирающего Советского Союза только ускорили его политический коллапс и превращение в гиперкапиталистическую канализацию, которая привела обратно к криптофашистской олигархии и имперской гордыне, умер в возрасте 91 года. Многие россияне винят его и его реформистскую политику в гибели страны. . В больнице, где он умер, сказали, что у него… ЧИТАТЬ ОСТАЛЬНОЕ

• Остановив продвижение России в полугодовой войне, Украина вчера начала «долгожданное» контрнаступление на юге страны. Цель состоит в том, чтобы отбить Херсон, единственную региональную столицу, удерживаемую российскими войсками. [пресс-секретарь Наталья] Гуменюк заявила на брифинге, что недавние удары по южным логистическим путям России «несомненно ослабили противника».… ЧИТАТЬ ОСТАЛЬНОЕ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. В наши дни больше людей работают с ноутбуков, чем когда-либо. Независимо от того, являетесь ли вы самозанятым, начинаете онлайн-обучение или используете настройку для работы на дому, вы должны иметь возможность работать из любого места. Ноутбуки… ПРОЧИТАТЬ ОСТАЛЬНОЕ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. Между стрессами на работе, учебе и домашней жизни, когда вы в последний раз могли расслабиться и насладиться небольшим количеством свободного времени? В мире стороны… ПРОЧИТАТЬ ОСТАЛЬНУЮ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. От оплаты аренды до обмена фотографиями вашей очаровательной собаки и покупки новой пары джинсов — есть ли что-то, что вы не делаете в своем телефоне в эти дни?… ПРОЧИТАЙТЕ ОСТАЛЬНОЕ

Забытый соперник вакуумных ламп

Магнитные усилители использовались в твердотельных устройствах Univac, показанных здесь в 1961 от ученого-новатора Грейс Хоппер.

Во время Второй мировой войны немецкие военные разработали несколько очень сложных технологий, в том числе Ракеты «Фау-2» обрушили на Лондон разрушительный дождь. Тем не менее, V-2, как и многое другое немецкое военное оборудование, зависел от малоизвестного и, казалось бы, устаревшего компонента, о котором вы, вероятно, никогда не слышали, так называемого магнитного усилителя или магнитного усилителя.

Согласно одному источнику, в Соединенных Штатах магнитные усилители долгое время считались устаревшими — «слишком медленными, громоздкими и неэффективными, чтобы их можно было воспринимать всерьез». Так что американские специалисты по военной электронике того времени были сбиты с толку широким использованием немцами этого устройства, о котором они впервые узнали из допросов немецких военнопленных. Что знали инженеры Третьего рейха из того, что ускользнуло от американцев?

После войны американские разведчики прочесывали Германию в поисках полезной научной и технической информации. Четыреста экспертов просмотрели миллиарды страниц документов и отправили обратно в Соединенные Штаты 3,5 миллиона микрофильмированных страниц вместе с почти 200 тоннами немецкого промышленного оборудования. Среди этой массы информации и оборудования был секрет немецких магнитных усилителей: металлические сплавы, делавшие эти устройства компактными, эффективными и надежными.

Американские инженеры вскоре смогли воспроизвести эти сплавы. В результате 1950-е и 60-е годы стали периодом возрождения магнитных усилителей, во время которого они широко использовались в военной, аэрокосмической и других отраслях промышленности. Они даже появились в некоторых ранних твердотельных цифровых компьютерах, прежде чем полностью уступили место транзисторам. Сейчас эта история почти забыта. Итак, здесь я расскажу малоизвестную историю магнитного усилителя.

Усилитель, по определение, это устройство, которое позволяет маленькому сигналу управлять большим. Старомодная триодная вакуумная лампа делает это, используя напряжение, подаваемое на ее сетчатый электрод. Современный полевой транзистор делает это с помощью напряжения, подаваемого на его затвор. Упражнения на магнитный усилитель управляются электромагнитным способом.

Чтобы понять, как это работает, сначала рассмотрим простой индуктор, скажем, провод, намотанный на железный стержень. Такой индуктор будет стремиться заблокировать протекание переменного тока по проводу. Это потому, что при протекании тока катушка создает переменное магнитное поле, сосредоточенное в железном стержне. И это переменное магнитное поле индуцирует напряжения в проводе, которые противодействуют переменному току, который изначально создал поле.

Если такая катушка индуктивности пропускает большой ток, стержень может достичь состояния, называемого насыщением, при котором железо не может стать более намагниченным, чем оно уже есть. Когда это происходит, ток проходит через катушку практически беспрепятственно. Насыщение обычно нежелательно, но усилитель использует этот эффект.

Физически магнитный усилитель построен вокруг металлического сердечника из материала, который легко насыщается, обычно это кольцевая или квадратная петля с намотанной на нее проволокой. Второй провод, также намотанный на сердечник, образует обмотку управления. Обмотка управления включает в себя множество витков провода, поэтому, пропуская через нее относительно небольшой постоянный ток, железный сердечник можно принудительно ввести в состояние насыщения или вывести из него.

Таким образом, магнитный усилитель ведет себя как переключатель: при насыщении он пропускает переменный ток в своей основной обмотке беспрепятственно; в ненасыщенном состоянии он блокирует этот ток. Усиление происходит потому, что относительно небольшой постоянный ток управления может изменить гораздо больший переменный ток нагрузки.

История магнитных усилителей начинается в Соединенных Штатах с подачи нескольких патентов в 1901 году. К 1916 году большие магнитные усилители использовались для трансатлантической радиотелефонии благодаря изобретению, названному Генератор переменного тока Александерсона, производивший мощный высокочастотный переменный ток для радиопередатчика. Магнитный усилитель модулировал выходной сигнал передатчика в соответствии с силой передаваемого речевого сигнала.

Одно учебное пособие ВМФ из 1951 подробно объяснил магнитные усилители, хотя и с оборонительным отношением к их истории.

В 1920-х годах усовершенствования электронных ламп сделали эту комбинацию генератора переменного тока Александерсона и магнитного усилителя устаревшей. В результате магнитный усилитель играл лишь второстепенную роль, например, в качестве регулятора освещенности в театрах.

Более поздние успехи Германии в магнитных усилителях во многом зависели от разработки передовых магнитных сплавов. Магнитный усилитель, построенный из этих материалов, резко переключался между состояниями «включено» и «выключено», обеспечивая больший контроль и эффективность. Однако эти материалы были исключительно чувствительны к примесям, изменениям размера и ориентации кристаллов и даже к механическим воздействиям. Поэтому они требовали строгого производственного процесса.

Самый лучший немецкий материал, разработанный в 1943 году, назывался Permenorm 5000-Z. Это был чрезвычайно чистый сплав железа и никеля пятьдесят на пятьдесят, расплавленный в частичном вакууме. Затем металл подвергали холодной прокатке толщиной с бумагу и наматывали на немагнитную форму. Результат напоминал рулон ленты с тонким металлом Permenorm, составляющим ленту. После намотки модуль отжигали в водороде при 1100 °С в течение 2 часов, а затем быстро охлаждали. Этот процесс ориентировал кристаллы металла так, чтобы они вели себя как один большой кристалл с однородными свойствами. Только после этого провода обматывались вокруг сердечника.

К 1948 году ученые США. Военно-морская артиллерийская лаборатория в Мэриленде выяснила, как производить этот сплав, который вскоре был продан компанией Arnold Engineering Co. под названием Deltamax. Появление этого магнитного материала в Соединенных Штатах вызвало новый энтузиазм в отношении магнитных усилителей, которые выдерживали экстремальные условия и не перегорали, как электронные лампы. Таким образом, магнитные усилители нашли множество применений в сложных условиях, особенно в военных, космических и промышленных целях.

В 1950-х годах вооруженные силы США использовали магнитные усилители в автопилотах, аппаратуре управления огнем, сервосистемах, радарах и гидролокаторах. Зенитная ракета RIM-2 Terrier и многие другие роли. В одном военно-морском учебном пособии 1951 года магнитные усилители подробно объяснялись, хотя и с оборонительным отношением к их истории: «У многих инженеров сложилось впечатление, что магнитный усилитель изобрели немцы; на самом деле это американское изобретение. Немцы просто взяли наше сравнительно грубое устройство, улучшили эффективность и время отклика, уменьшили вес и габариты, расширили область его применения и вернули нам».

Космическая программа США также широко использовала магнитные усилители из-за их надежности. Например, В ракете «Редстоун», запустившей Алана Шепарда в космос в 1961 году, использовались магнитные усилители. В миссиях «Аполлон» на Луну в 1960-х и 70-х годах магнитные усилители управляли источниками питания и вентиляторами. Спутники той эпохи использовали магнитные усилители для обработки сигналов, измерения и ограничения тока, а также для телеметрии. Даже космический шаттл использовал магнитные усилители для приглушения флуоресцентных ламп.

Магнитные усилители также использовались в ракетах Редстоун, как тот, что показан здесь позади астронавтов Джона Гленна, Вирджила Гриссома и Алана Шепарда. Universal Images Group/Getty Images

Магнитные усилители также нашли широкое применение в промышленном управлении и автоматизации, и многие продукты, содержащие их, продаются под такими торговыми марками, как General Electric. Amplistat, Increductor от CGS Laboratories, Cypak от Westinghouse (кибернетический пакет) и Unidec от Librascope (универсальный элемент принятия решений).

Магнитные материалы , разработанные в Германии во время Второй мировой войны, оказали наибольшее послевоенное влияние на компьютерную индустрию. В конце 1940-х годов исследователи сразу же признали способность новых магнитных материалов хранить данные. Круглый магнитный сердечник мог быть намагничен против часовой стрелки или по часовой стрелке, сохраняя 0 или 1. Наличие так называемой прямоугольной петли гистерезиса гарантировало, что материал останется намагниченным в одном из этих состояний после отключения питания.

Вскоре исследователи построили так называемую основную память из плотных сеток магнитных сердечников. И эти технологи вскоре перешли от использования сердечников из намотанного металла к сердечникам из феррита, керамического материала, содержащего оксид железа. К середине 1960-х ферритовые сердечники были выштампованы миллиардами, поскольку производственные затраты упали до долей цента на сердечник.

Но основная память — не единственное место, где магнитные материалы оказали влияние на ранние цифровые компьютеры. Первое поколение этих машин, начиная с 1940 с, вычисленные с использованием электронных ламп. Они были заменены в конце 1950-х вторым поколением, основанным на транзисторах, за которым последовали компьютеры третьего поколения, построенные на интегральных схемах.

Транзисторы не были очевидным победителем для первых компьютеров, и было разработано множество других альтернатив, включая магнитные усилители.

Но технологический прогресс в вычислительной технике на самом деле не был таким линейным. Ранние транзисторы не были очевидным победителем, и было разработано много других альтернатив. Магнитные усилители были одной из нескольких почти забытых вычислительных технологий, пришедших из поколения в поколение.

Это потому, что исследователи в начале 1950-х поняли, что магнитные сердечники могут не только хранить данные, но и выполнять логические функции. Поместив несколько обмоток вокруг сердечника, можно было бы объединить входы. Например, обмотка в противоположном направлении может блокировать другие входы. Сложные логические схемы могут быть реализованы путем соединения таких сердечников вместе в различных схемах.

В 1956 году Sperry Rand Co. разработала высокоскоростной магнитный усилитель под названием Ferractor, способный работать на частоте в несколько мегагерц. Каждый Феррактор был построен путем намотки дюжины витков пермаллоевой ленты толщиной одна восьмая мила (около 3 микрометров) на немагнитную катушку из нержавеющей стали диаметром 0,1 дюйма (2,5 мм).

Производительность Ferractor была обусловлена ​​замечательной тонкостью этой ленты в сочетании с крошечными размерами катушки. Сперри Рэнд использовал Ferractor в военном компьютере под названием Univac Magnetic Computer, также известном как компьютер Кембриджского исследовательского центра ВВС (AFCRC). Эта машина содержала 1500 ферракторов и 9000 германиевых диодов, а также несколько транзисторов и электронных ламп.

Позже Sperry Rand создала бизнес-компьютеры на базе компьютера AFCRC: Univac Solid State (известный в Европе как Univac Calculating Tabulator), за которым последовал менее дорогой компьютер STEP (Simple Transition Electronic Processing). Хотя Univac Solid State не полностью соответствовал своему названию — в его процессоре использовалось 20 электронных ламп — он был умеренно популярен, и были проданы сотни.

Другое подразделение Sperry Rand построило компьютер под названием Богарта, чтобы помочь со взломом кодов в Агентстве национальной безопасности США. Поклонники Casablanca и Key Largo будут разочарованы, узнав, что этот компьютер был назван в честь известного редактора New York Sun Джона Богарта. Этот относительно небольшой компьютер получил такое название, потому что он редактировал криптографические данные до того, как они были обработаны более крупными компьютерами АНБ.

Пять компьютеров Bogart были доставлены в АНБ между 1957 и 1959. Они использовали новую схему магнитного усилителя, разработанную Сеймур Крей, позже создавший знаменитые суперкомпьютеры Cray. Сообщается, что из десятков своих патентов Крей больше всего гордился своей конструкцией магнитного усилителя.

Однако компьютеры на основе магнитных усилителей не всегда работали так хорошо. Например, в начале 1950-х годов шведский миллиардер-промышленник Аксель Веннер-Грен создал линейку ламповых компьютеров, названных ALWAC (Автоматический компьютер Акселя Л. Веннера-Грена). В 1956, он сказал Совету Федеральной резервной системы США, что он может поставить версию с магнитным усилителем, ALWAC 800, через 15 месяцев. После того, как Совет Федеральной резервной системы заплатил 231 800 долларов США, разработка компьютера столкнулась с техническими трудностями, и проект закончился полным провалом.

Достижения в области транзисторов в 1950-х годах, конечно же, привели к упадку компьютеров, использующих магнитные усилители. Но какое-то время было неясно, какая технология лучше. В середине 1950-х годов, например, Сперри Рэнд вел дебаты между магнитными усилителями и транзисторами для Афина, 24-битный компьютер для управления ядерной ракетой Титан. Cray построил два эквивалентных компьютера для прямого сравнения технологий: Magstec (компьютер для испытаний магнитных переключателей) использовал магнитные усилители, а Transtec (компьютер для испытаний транзисторов) использовал транзисторы. Хотя Magstec работал немного лучше, становилось ясно, что за транзисторами будущее. Поэтому Сперри Рэнд построил компьютер Univac Athena из транзисторов, оставив магнитным усилителям второстепенные функции внутри блока питания компьютера.

В Европе тоже транзистор сражался с магнитным усилителем. Например, инженеры компании Ferranti в Соединенном Королевстве разработали схемы магнитных усилителей для своих компьютеров. Но они обнаружили, что транзисторы обеспечивают более надежное усиление, поэтому магнитный усилитель заменили трансформатором в сочетании с транзистором. Они назвали эту схему Нейроном, потому что она производила выход, если вход превышал пороговое значение, аналогично биологическому нейрону. Neuron стал сердцем бизнес-компьютеров Ferranti Sirius и Orion.

Другим примером является польский компьютер EMAL-2 1958 года, в котором использовалась логика с магнитным сердечником и 100 электронных ламп. Этот 34-битный компьютер был первым по-настоящему производительным цифровым компьютером в Польше. Он был компактным, но медленным, выполняя около 150 операций в секунду.

А в Советском Союзе в 15-разрядной ЭВМ ЛЭМ-1 1954 года использовалось 3000 ферритовых логических элементов (вместе с 16000 селеновых диодов). Он мог выполнять 1200 сложений в секунду.

Во Франции магнитные усилители использовались в CAB 500 (Calculatrice Arithmétique Binaire 500), продано в 19 г.60 для научно-технического использования компанией Société d’Electronique et d’Automatisme (SEA). Этот 32-битный настольный компьютер использовал магнитный логический элемент под названием Symmag, а также транзисторы и ламповый источник питания. Помимо программирования на Fortran, Algol или собственном языке SEA, PAF (Programmation Automatique des Formules), CAB 500 можно было использовать в качестве настольного калькулятора.

Некоторые компьютеры той эпохи использовали многоапертурные ядра сложной формы для реализации логических функций. В 1959 инженеры Bell Laboratories разработали магнитный элемент в форме лестницы, названный Laddic, который реализовывал логические функции, отправляя сигналы по разным «ступеням». Позже это устройство использовалось в некоторых системах безопасности ядерных реакторов.

Другим подходом в этом направлении было то, что называлось Логический элемент Biax — ферритовый куб с отверстиями по двум осям. Другой назвали трансфлюксором, имевшим два круглых отверстия. Примерно в 1961 году инженеры Стэнфордского исследовательского института построили полностью магнитный логический компьютер для ВВС США, используя такие многоапертурные магнитные устройства. Дуг Энгельбарт, который, как известно, изобрел мышь и большую часть современного компьютерного пользовательского интерфейса, был ключевым инженером на этом компьютере.

В некоторых компьютерах того времени использовались транзисторы в сочетании с магнитными сердечниками. Идея заключалась в том, чтобы минимизировать количество дорогих тогда транзисторов. Этот подход, называемый базовой транзисторной логикой (CTL), использовался в британской Компьютер Elliott 803 , небольшая система, представленная в 1959 году, с необычной длиной слова 39 бит. Магнитный компьютер Burroughs D210 1960 года, компактный компьютер весом всего 35 фунтов (около 16 кг), разработанный для аэрокосмических приложений, также использовал логику сердечник-транзистор.

Логика ядра-транзистора была особенно популярна для космических приложений. Компания под названием Di/An Controls произвела линейку логических схем и заявила, что «большинство космических кораблей оснащены ими». Pico-Bit компании был конкурирующим продуктом на базе транзисторной логики, рекламируемым в 1964 году как «Ваш лучший бит в космосе». Ранние прототипы НАСА Управляющий компьютер Apollo был построен на базе транзисторной логики, но в 1962 году конструкторы Массачусетского технологического института сделали рискованный переход на интегральные схемы.

Даже в некоторых «полностью транзисторных» компьютерах время от времени использовались магнитные усилители. Массачусетский технологический институт TX-2 1958 года использовал их для управления двигателями своих ленточных накопителей, в то время как IBM 7090, представленный в 1959 году, и популярные мэйнфреймы IBM System/360, представленные в 1964 году, использовали магнитные усилители для регулирования своих источников питания. Миникомпьютер Control Data Corp. 160 1960 года выпуска использовал магнитный усилитель в своей консольной пишущей машинке. Магнитные усилители были слишком медленными для логических схем суперкомпьютера Univac LARC 1960, но они использовались для управления основной памятью.

В 1950-х годах инженеров ВМС США назвали магнитные усилители «восходящей звездой» и одним из «чудес послевоенной электроники». Еще в 1957 году более 400 инженеров посетили конференцию по магнитным усилителям. Но интерес к этим устройствам неуклонно снижался в течение 1960-х годов, когда на смену пришли транзисторы и другие полупроводники.

Однако спустя долгое время после того, как все поняли, что этим устройствам суждено отправиться на свалку истории, магнитные усилители нашли новое применение. В середине 1990-е, Стандарт ATX для персональных компьютеров требовал тщательно регулируемого источника питания на 3,3 вольта. Оказалось, что магнитные усилители были недорогим, но эффективным способом управления этим напряжением, что сделало магнитные усилители ключевой частью большинства блоков питания ПК.
