Как собрать качественный усилитель на LM3886. Какие компоненты нужны для сборки. Как правильно настроить и протестировать усилитель. Какие характеристики у готового устройства. Какие преимущества у усилителя на LM3886 перед другими схемами.
Особенности усилителя на микросхеме LM3886
LM3886 — популярная микросхема для построения качественных усилителей мощности звука. Основные преимущества усилителя на LM3886:
- Высокая выходная мощность — до 68 Вт на нагрузке 4 Ом
- Низкий уровень искажений — менее 0.03% при номинальной мощности
- Широкая полоса пропускания — до 150 кГц
- Простая схема без подстроечных элементов
- Встроенная защита от перегрева и короткого замыкания
- Невысокая стоимость компонентов
Благодаря этим характеристикам усилитель на LM3886 позволяет получить качественный звук при небольших затратах и простоте конструкции.
Принципиальная схема усилителя на LM3886
Типовая схема усилителя на микросхеме LM3886 выглядит следующим образом:
«` «`Основные элементы схемы:
- R1 — входной резистор (47 кОм)
- C1 — входной разделительный конденсатор (1 мкФ)
- LM3886 — микросхема усилителя
- L1 — выходная катушка индуктивности (0.7 мкГн)
- R2 — выходной резистор (10 Ом)
- C2 — выходной конденсатор (47 мкФ)
Для стабильной работы усилителя важно правильно подобрать номиналы этих компонентов и обеспечить качественное питание микросхемы.
Сборка усилителя на LM3886
Процесс сборки усилителя на LM3886 включает следующие основные этапы:
- Подготовка печатной платы согласно схеме
- Монтаж компонентов на плату
- Крепление микросхемы LM3886 на радиатор
- Подключение входных и выходных разъемов
- Монтаж блока питания
- Окончательная сборка в корпус
При сборке важно обратить внимание на следующие моменты:
- Использовать качественные радиодетали с малым допуском
- Обеспечить надежный тепловой контакт микросхемы и радиатора
- Применить массивный радиатор для эффективного охлаждения
- Использовать короткие и толстые проводники для силовых цепей
- Обеспечить надежную изоляцию силовых цепей от сигнальных
Правильная сборка позволит реализовать все преимущества схемы и получить качественный звук.
Настройка и тестирование усилителя
После сборки усилитель необходимо настроить и протестировать перед использованием. Основные этапы:
- Проверка монтажа и отсутствия замыканий
- Измерение напряжений питания
- Настройка смещения выходного каскада
- Измерение выходной мощности
- Проверка частотной характеристики
- Измерение коэффициента нелинейных искажений
- Оценка качества звучания на слух
Для измерений потребуются следующие приборы:
- Мультиметр
- Осциллограф
- Генератор звуковых частот
- Анализатор спектра
- Измеритель нелинейных искажений
Тщательное тестирование позволит выявить возможные проблемы и обеспечить стабильную работу усилителя.
Характеристики готового усилителя на LM3886
При правильной сборке и настройке усилитель на LM3886 обеспечивает следующие характеристики:
- Выходная мощность: 50-68 Вт (на нагрузке 4-8 Ом)
- Коэффициент нелинейных искажений: менее 0.03%
- Диапазон частот: 20 Гц — 20 кГц (±0.25 дБ)
- Отношение сигнал/шум: более 100 дБ
- Скорость нарастания выходного напряжения: 19 В/мкс
- КПД: около 65%
Эти параметры соответствуют требованиям к высококачественным усилителям звука и позволяют получить отличное звучание.
Преимущества усилителя на LM3886 перед другими схемами
Усилитель на микросхеме LM3886 имеет ряд преимуществ по сравнению с другими схемами:
- Простота конструкции при высоком качестве звука
- Отсутствие необходимости в сложной настройке
- Высокая надежность за счет встроенных защит
- Низкая стоимость комплектующих
- Компактные размеры готового устройства
- Хорошая повторяемость параметров
Эти преимущества делают усилитель на LM3886 отличным выбором как для начинающих, так и для опытных любителей качественного звука.
Рекомендации по эксплуатации усилителя на LM3886
Для обеспечения долгой и надежной работы усилителя на LM3886 следует соблюдать следующие рекомендации:
- Обеспечить хорошую вентиляцию корпуса усилителя
- Не превышать максимальную выходную мощность
- Использовать качественный источник сигнала
- Применять акустические системы соответствующей мощности
- Периодически проверять состояние контактов и разъемов
- Избегать попадания влаги и пыли внутрь корпуса
При соблюдении этих простых правил усилитель на LM3886 будет радовать качественным звуком долгие годы.
Набор для сборки стерео усилителя мощности на базе LM3886. Обзор набора для сборки стерео усилителя. Тест собранного усилителя
$17.48
Перейти в магазин
Совсем недавно я выкладывал обзор регулятора громкости и вот сегодня продолжение серии обзоров, посвященных всякой разной аудиотехнике и речь пойдет об усилителе мощности на базе довольно популярных микросхем LM3886.
В качестве вступления должен сразу сказать, что я не являюсь аудиофилом и по большому счету для меня на первом месте стоит материал, который я слушаю чем аппарат, при помощи которого я это делаю. Но это совсем не значит что мне все равно при помощи чего воспроизводится музыка, просто для меня это вторично.
Вообще отчасти я и перестал обращать внимание на аппаратуру потому, что процесс совершенствования бесконечен, всегда будет что-то немного дороже, но лучше, мощнее и конца этому нет и я не хочу перейти в категорию людей, которые вместо музыки начинают прогревать стойки под колонки, слушать USB кабели, покупать к этом кабелям подставки и т.
д.
Ну и кроме того, в обзоре будет много разных компонентов с фирменной маркировкой, Dale, Nichicon, Wima, Omron, но я не могу гарантировать ни то, что это оригиналы, ни то, что это подделки. В данном случае для меня это просто красивые детальки 🙂
Подкупил меня данный усилитель четырьмя вещами:
1. Ценой
2. Весьма лояльными отзывами о микросхемах LM3886.
3. Тем, что это набор для сборки, а не готовое изделие.
4. Красивым внешним видом.
Ну вот как пройти мимо такого красавца?
Из технических характеристик было указано только это:
Напряжение питания: допустимый диапазон от 2х15 В до 2х28 В (относится к выходному напряжению трансформатора, например 25-0-25)
Сопротивление нагрузки: 4-8 Ом
Выходная мощность: макс. 68 Вт + 68 Вт
Размер платы: 155 мм * 80 мм
Исходно комплект идет без радиатора, трансформатора и входных фильтрующих конденсаторов, при этом на странице товара есть ссылки на:
1. Трансформатор 200 Ватт с обмотками 2х25 + 2х15 Вольт
2.
Радиатор
3. Конденсаторы фильтра
4. Плату с переменным резистором
Кроме того, вроде как можно заказать даже собранную плату, с доплатой около 4 долларов.
В итоге я получил довольно неплохо упакованный пакет, где по идее лежало все необходимое.
Набор включает в себя:
1. Печатную плату
2. Комплект компонентов для сборки
3. Монтажный чертеж
Порадовала монтажная карта, где не только указано куда ставить компоненты, а внизу приведена расшифровка кодового обозначения резисторов в привычные, которые и указаны на карте.
Печатная плата внешне изготовлена на 5 баллов, есть маска, шелкография, покрытие дорожек. Пожалуй нет только указания номиналов компонентов, но для этого есть подробная монтажная карта.
Судя по маркировке, данная версия платы разработана в мае этого года, но в данном случае это вполне может быть и дата выпуска партии.

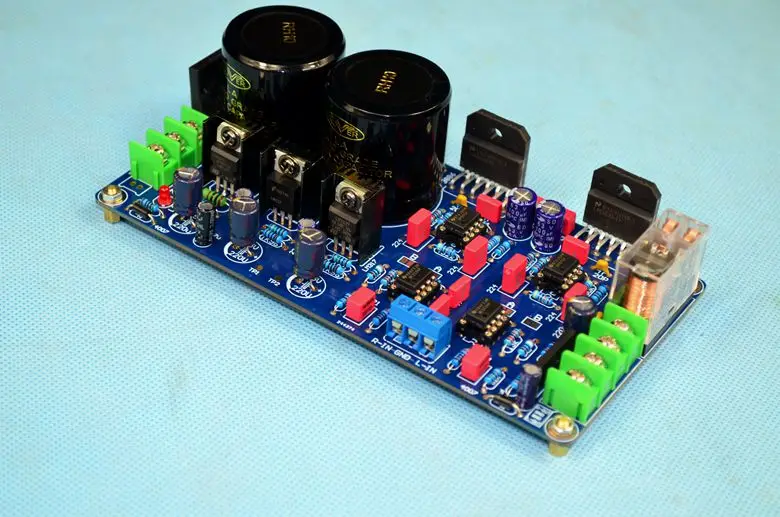

Также на плате имеется маркировка наименования набора — 3886AMP DC Servo.
Комплект компонентов разделен на две части, основная, куда входят конденсаторы, микросхемы, терминалы, реле и дополнительный пакет, где находятся резисторы и пара диодов. Основная часть компонентов просто свалена в кучу, но ничего в процессе доставки не пострадало.
В рассортированном виде все выглядит немного понятнее.
Честно говоря я был даже удивлен, что у компонентов не то что не было повреждений, а даже выводы не погнулись в процессе перевозки.
Переходим к сборке, а так как она содержит много банальностей, то лучше уберу ее под спойлер.
‘Сборка
Вот я и подошел к последнему этапу сборки данной платы, собственно усилителям мощности, LM3886.
Также не берусь судить об оригинальности данных компонентов, потому просто приложу их фото. Усилители выполнены в полностью изолированном корпусе, вроде встречал вариант поставки с неизолированным корпусом, искал информацию на странице продавца, но не нашел, возможно перепутал с другим.
Зато у данного продавца указано, что можно выбрать из двух вариантов формовки выводов, стандартная под вертикальную установку и альтернативная, под горизонтальную. По умолчанию высылается первый вариант, для второго надо указать это в комментарии к заказу.
Краткие технические характеристики LM3886. Из указанных характеристик следует, что максимальная мощность составляет 68 Ватт при сопротивлении нагрузки 4 Ома и напряжении питания +/-28 Вольт или 50 Ватт при 8 Ом и +/-35 Вольт питании. В моем случае использовалась недорогая акустика мощностью порядка 20 Ватт и сопротивлением около 3.5 Ома.
Для установки LM3886 обязательно нужен радиатор и дело не только в том, что он им нужен в любом случае, а в том, что для правильной установки надо сначала привинтить микросхемы к радиатору, а лишь затем припаять их к плате.
Я использовал уже известный по другим обзорам радиатор, для данного усилителя он несколько маловат, примерно раза в два, но так как я не планировал гонять усилитель на большой мощности, то для эксперимента более чем достаточен.
Сначала размечаем и сверлим в радиаторе отверстия для крепления микросхем.
Затем привинчиваем микросхемы к радиатору, но пока без теплопроводящей пасты. На данном этапе главное их выставить так, как они будут стоять в готовом изделии. После установки запаиваем микросхемы. Я обычно фиксирую припоем один вывод, потом проверяю ровно ли все стоит и запаиваю остальные выводы.
Откручиваем радиатор, наносим теплопроводящую пасту и устанавливаем его обратно, затягивая крепежные винты уже как положено. В комплекте были винты двух размеров, по задумке надо было использовать длинные с мелкой шляпкой под шестигранник, но в процессе нарезки резьбы мешали ребра радиатора и я в итоге взял более короткие винты с большой шляпкой под крестовую отвертку, шайбы в этом случае не нужны.
Вот собственно основная часть и собрана, после этого можно промыть плату от следов флюса и заодно проверить, все ли контакты запаяны.
В процессе я дополнительно не использовал флюс, более чем хватало того, что был в припое.
Плата паялась просто отлично, кроме того все компоненты были относительно новыми и также паялись без проблем. Обычно я при сборке устройств сначала набиваю плату компонентами, попутно загибая выводы, но в этот раз выводы загибать не стал, откусывал почти в плоскость платы, потому монтаж выглядит немного аккуратнее. После полного окончания сборки скорее всего покрою плату лаком Пластик-70 для защиты от возможного окисления.
Но у меня еще оставался открытым вопрос насчет конденсаторов фильтра питания. Насколько я понимаю, здесь нужны были конденсаторы порядка 10000-15000 мкФ на напряжение 35 Вольт, но у меня таких дома нет, а те что я заказал, еще в пути.
В итоге нарыл дома две пары конденсаторов, 4700 мкФ отечественного производства и 10000мкФ импортные. Оба типа на 25 Вольт, но наши более старые.
Ради интереса сначала измерил их характеристики и довольно предсказуемо остановился на варианте с импортными, хотя в процессе заметил любопытную вещь, у наших параметры имеют меньший разброс, чем у импортных.
А так как в мои планы совсем не входит использовать данные конденсаторы с этим усилителем на постоянной основе и потому укорачивать им выводы не хочется, то я просто загнул их после того как припаял.
Вот и все, по сути здесь не хватает только трансформатора питания, кроме того жаль что радиатор не черненый, смотрелось бы куда как лучше.
Перед тем, как перейти к тестам, проверкам и прочему, должен сделать отступление. Я очень предвзято отношусь к «микросхемному» звуку и скорее всего не заказал бы подобный набор если бы не положительные отзывы в интернете. А вообще мое знакомство с усилителями на микросхемах закончилось очень давно, наверное лет так 20 назад, если не больше и последний не дискретный усилитель, который я собирал, показан на этом фото. Здесь он в полусобранном виде и в дело так и не пошел.
Кстати, не так давно я в комментариях показывал усилитель для сабвуфера, каково же было мое удивление, когда я случайно нашел еще один, почти полностью собранный, даже забыл что делал их два 🙂
А вот так по задумке должен был выглядеть усилитель из обзора, только установленный в корпус.
Впрочем я этот усилитель встречал в продаже в готовом виде, как по мне, то смотрится отлично. Жаль только что с Тао очень дорогая доставка тяжелых вещей типа корпусов для аппаратуры 🙁
Обычно первое включение рекомендуется проводить с трансформатором, в цепь первичной обмотки которого включена лампа накаливания, что позволяет избежать некоторого количества проблем из-за КЗ на плате, а если усилитель дискретный, то бывает что первое включение производят без оконечных транзисторов.
В моем же случае все было немного проще, я использовал очень маломощный трансформатор, выходное напряжение обмоток 2х24 Вольта, но мощность не более 20 Ватт, потому в случае КЗ у него бы просто просело выходное напряжение за счет высокого сопротивления обмоток.
В итоге после подачи питания засветился светодиод, через три секунды включилось реле и все, усилитель готов к работе.
Кстати по поводу подключения. Рядом со входным клемником есть еще один, это выход на светодиод индикации включения, он включен через резистор 4.
3 кОм к выходу стабилизатора 24 Вольта. Кроме того, из четырех крепежных стоек с общим проводом платы связаны только две, одна показана здесь, а вторая находится около выходной клеммной колодки. при этом помечена как заземления только показанная на фото, да и мне как-то казалось, что лучше соединять с корпусом в одной точке, а не двух, будьте внимательны.
Ну а дальше я подключил к усилителю показанный ранее регулятор громкости, пару колонок (на фото пока подключена только одна) и источник, в роли которого выступал мелкий плеер Transcend. Понятно что все это выглядит несколько… смешно, но что есть. Потом в качестве источника был компьютер, но по большому счету глобально это ничего не изменило.
Выше на фото видно что подключен только один выход, собственно я и включил просто ради интереса, но был несколько удивлен насколько хорошо все работало. Грелось правда всё это также весьма заметно, на втором термофото видно, что заметно больше греется левая микросхема, собственно этот канал и был нагружен.
Но послушав так музыку некоторое время я нагрузил и второй выход, и все продолжало работать, даже весьма неплохо, конечно с учетом малой мощности трансформатора, простой акустики и «источника». После примерно 15 минут работы с приличной громкостью и двумя нагруженными каналами максимальную температуру имел уже трансформатор и от него начал идти не очень приятный запах, зато микросхемы разогрелись примерно одинаково.
Я конечно понимаю, что для обеспечения музыкальной мощности в 20 Ватт совсем необязательно чтобы такую мощность имел и трансформатор, но то, что я получил довольно мощный и качественный звук, само по себе немного удивило. По ощущениям суммарная мощность в нагрузке составляла никак не меньше 30 Ватт, но это на музыкальном сигнале, с синусом конечно все было бы по другому.
Кстати, производитель рекомендует для этого усилителя трансформатор мощностью порядка 150 Ватт, но при этом дает ссылку на 200 Ватт вариант. На мой взгляд больше 150 Ватт брать трансформатор просто не имеет смысла.
Скажу откровенно, изначально я подключил плеер просто для того, чтобы проверить, усилитель вообще хоть как-то работает или нет, но в итоге выключил я музыку часа через полтора, реально увлекся 🙂
Естественно мощность этого мелкого трансформатора никак не подходит для тестов и я подключил трансформатор ТПП270, первичная была соединена под 240 Вольт, выходная под максимально возможное, паспортная мощность трансформатора 57 Ватт, но зная довольно неплохое качество наших трансформаторов можно спокойно нагружать и больше.
В итоге я получил без нагрузки напряжение на конденсаторах фильтра было 26 Вольт, потому они работали с небольшим перегрузом.
Здесь я музыку слушал уже заметно дольше, несколько часов на весьма приличной громкости, температура корпусов микросхем была около 62 градусов, трансформатор был немного теплый.
Ладно, идем дальше, надо ведь хоть как-то протестировать его с применением приборов.
Для начала два теста, измерение постоянного и переменного напряжения на выходе.
Первый тест показывает правильность работы схемы установки нуля, при помощи второго я хоть как-то попытался оценить уровень шумов на выходе при закороченном входе. Понятно что второй тест ничего особо не говорит, но все таки может пригодиться.
1, 2. По постоянному току на выходе мультиметр показал ноль.
3, 4. По переменному около 0.3 мВ. Кстати должен сказать, что усилитель действительно немного шумит, причем это именно шум, а не фон 100 Гц, но услышать его можно только примерно в 10-15см от ВЧ динамика. Фон 100 Гц вообще не прослушивается.
После этого я проверил как усилитель ведет себя с синусоидой на входе и при разном сопротивлении нагрузки. Резисторов 4 и 8 Ом у меня как-то дома не оказалось, потому тесты проходили с мощными резисторами 10 Ом, в результате я имел три тестовых сопротивления нагрузки, 3.3, 5 и 10 Ом, Кстати акустика у меня имеет сопротивление около 3.5 Ома, потому я и проводил тест и с сопротивлением 3.3 Ома как наиболее ближайший к реальному.
1.
Нагрузка 3.3 Ома, размах перед ограничением, выходное напряжение 10.94 Вольта, входное (постоянное) 19.55 Вольта, расчетная мощность на выходе — 36 Ватт
2. Нагрузка 3.3 Ома, начало ограничения, выходное напряжение 11.46 Вольта, входное (постоянное) 19.35 Вольта, расчетная мощность на выходе — 39 Ватт. Сначала обрезается нижняя полуволна, при дальнейшем увеличении входного напряжения обрезаются обе полуволны.
3. Нагрузка 5 Ом, размах перед ограничением, выходное напряжение 12.505 Вольта, входное (постоянное) 21.1 Вольта, расчетная мощность на выходе — 31 Ватт
4. Нагрузка 10 Ом, размах перед ограничением, выходное напряжение 14.08 Вольта, входное (постоянное) 23.5 Вольта, расчетная мощность на выходе — 20 Ватт
В принципе декларируемая и измеренная мощность примерно совпадают, проблема с получением полной мощности была в низком напряжении питания.
Более удобный график, тем более что здесь есть тест при сопротивлении нагрузки 6 Ом, что близко к моим тестовым 5 Ом.
Согласно данному графику при напряжении питания 21 Вольт и сопротивлении нагрузки 6 Ом выходная мощность должна быть около 26 Ватт, у меня при 5 Ом получилось 31 Ватт.
Если с синусом все было красиво, то вот прямоугольник совсем не порадовал, во всех тестах есть выброс на переднем фронте сигнала. Я бы несколько удивлен и потому даже включил второй канал осциллографа чтобы видеть что происходит на входе усилителя, желтый цвет осциллограммы — вход.
1. 3.3 Ома нагрузка, напряжение на выходе — 9.2 Вольта
2. 5 Ом нагрузка, на выходе 9.8 Вольта
3. 10 Ом, на выходе 10.4 Вольта
4. Без нагрузки.
Старался подбирать такой размах выходного напряжения, чтобы он был ближе к максимальному, при дальнейшем увеличении водного сигнала форма приобретала вид нормального прямоугольника, если еще повышать напряжение, то срабатывала защита усилителя. Оба канала вели себя полностью идентично.
Вроде относительно недолго тестировал, а микросхема тестового канала успела прогреться до примерно 100 градусов.
Ну а после всего этого я решил поэкспериментировать с программой RMAA. Вообще знаю я об этой программе почти с самого ее появления, но так как усилителями не занимался много лет, то в реальном использовании столкнулся впервые. ТЕсты проходили со встроенной звуковой картой моего компьютера так как компьютер с Креатив Лайв 5.1 я пока запустить не смог, да и не уверен что она даст лучший результат.
В обем результаты теста какие-то очень уж странные и в данном случае я скорее склонен винить не сам усилитель, а мою неопытность в тестировании подобных устройств при помощи RMAA.
Но вот с чем я точно соглашусь, это с подъемом АЧХ в НЧ и ВЧ области. Еще на этапе прослушивания музыки я для себя отметил некий минус, присутствует небольшой провал в СЧ диапазоне, но подумал что это особенность плеера, с которого я подавал сигнал. Но тест АЧХ показал примерно то же самое, что мне не очень нравится, так как на мой взгляд усилитель никак не должен влиять на этот параметр.
Пока у меня нет уверенности в результатах тестов, планирую экспериментировать дальше и в одном из будущих обзоров (еще одного усилителя) планирую провести повторные тесты.
Возможно я действительно что-то делаю не так, но я быстро учусь и в качестве небольшого подтверждения приведу результаты RMAA для регулятора громкости из предыдущего обзора.
Тесты проводились с тем же компьютером и теми же кабелями.
Как обычно краткое резюме по поводу данного усилителя.
Из положительного могу отметить то, что собирается комплект просто отлично, не было проблем ни со сборкой, ни с поиском компонента, ни с их количеством, ни с пайкой, но мало того, после сборки усилитель заработал. На плате нет ни одного подстроечного компонента, потому собрать его может даже самый начинающий радиолюбитель. Для того чтобы все заработало надо только трансформатор, два конденсатора и радиатор. Радиатор лучше раза в два больше площадью, чем применял я.
Несмотря на странные результаты тестов звук неплохой, я слушаю разноплановую музыку и в тесте принимали участие:
Jean Michel Jarre — Teo And Tea
Schiller — Deep Dance
Radiorama
Ken Laszlo
Shui Mu Nian Hua — Fly With Me
Cafe del Mar
Himekami
Keiko Matsui
Dire Straits
Pink Floyd
Andrea — Macho Man
Didier Marouani 1987 Space Opera
И еще много разного.
По всем тестам могу сказать что играет вполне нормально. Музыку слушаю дома постоянно и потому проверил весьма немаловажный для меня момент — от звука данного усилителя не устаешь.
Но при этом не порадовала ни реакция на прямоугольный сигнал, ни результаты RMAA. В последнем случае вполне может быть мой косяк, но насчет осциллограмм я уверен. Также отмечу что есть неравномерность АЧХ и я ее слышал при прослушивании музыки, сначала приняв за плохое качество самого плеера.
Эксперименты я не прекращаю и думаю что в дальнейшем вас ждут еще обзоры устройств для устрашения соседей воспроизведения музыки, но считаю что данный обзор не очень удался.
Хотя как по мне, то набор сам по себе интересный, особенно с учетом низкой цены и простоты сборки. Но все равно я считаю что усилитель относится к среднему классу, возможно в данном случае влияет мое предвзятое отношение к «микросхемному» звуку.
Стоимость комплекта вместе с доставкой к посреднику выходит $21.31, стоимость доставки от посредника зависит от разных факторов.
Весит набор 166 грамм, информация со страницы заказа у посредника.
$17.48
Перейти в магазин
Схема усилителя на микросхеме LM3886 50Вт класса AB-A
Схема усилителя на микросхеме LM3886, представленной в этой статье, выполнена на основе широко известного чипа LM3886 и считается одним из лучших компактных усилителей HiFi. Этот усилитель работает в классе AB-A (сопряженный), который имеет полностью симметричную структуру (двухтактный).
Это моя вторая встреча с LM3886. Меня порадовало звучание создаваемое этим чипом, которое я услышал при первом с ним знакомстве, поэтому я решил сделать еще один усилитель. Схема усилителя на микросхеме выполнена на основании спецификации LM3886 некоторыми изменениями увеличивающими производительность и качество звучания.
В процессе модернизации УМ я исключил из схемы конденсатор, установленный в цепи задержки и соединенный с выводом MUTE. Это было сделано для более стабильной работы устройства.
Так как, правильнее будет задействовать отдельную схему защиты по постоянному току, которая обладает аналогичными функциями.
Выходную катушку индуктивности L1, я выполнил на резисторе R7 мощностью 1 Вт, намотав на него 15 витков эмалированного провода. Диаметр провода желательно использовать 0,4 — 0,5 мм., затем готовый дроссель я поместил в термоусадочную трубку. Установленный в схеме конденсатор C2 может быть обыкновенной электролитической емкостью, но все-таки лучше будет если вы примените неполярный конденсатор либо двуполярный с номиналом 47 мкФ/63v.
На снимках показана уже собранная плата:
Здесь показано фото макетной платы для тестирования собранных узлов схемы усилителя
В схеме усилителя задействован силовой трансформатор переменного тока 2х24v/105 Вт. Тест проводился на эквиваленте нагрузки 8 Ом, при этом большой радиатор нагревается только после нескольких часов воспроизведения музыки с моего компьютера на максимальной громкости.
Однако, трансформатор немного слабоват для этого усилителя, все-таки желательно увеличить его мощность до 150 Вт, а еще лучше до 200 Вт.
Блок питания очень прост — состоит из мостового выпрямителя и четырех конденсаторов по 10 000 мкФ/50v. Если вход отключен и разомкнут, то-есть усилитель находится в режиме холостого хода, то слышен слабый гул, который можно услышать, только прижав ухо к динамику.
Но как только усилитель подключаешь через кабель к источнику но сигнала еще нет, он становится абсолютно бесшумным. Кроме того, если микросхема изолирована от радиатора при помощи слюдяных прокладок, тогда радиатор можно подключить к земле, поскольку он вызывает шум, когда входа отключены.
Микросхему можно крепить на теплоотводе без изоляционных прокладок, чтобы обеспечить лучший отвод тепла. Но в таком случае нужно обязательно изолировать радиатор от корпуса устройства, если он выполнен из металла, так как в большинстве случаев он соединен с шиной «земля».
Для лучшего удобства монтажных работ я несколько изменил пространственное положение элементов R7/L1 на печатной плате, поэтому файлы в архиве имеют некоторое отличие от снимков показанных выше.
Перечень радиокомпонентов
| ОБОЗНАЧЕНИЕ | ТИП | НОМИНАЛ | КОЛИЧЕСТВО |
| IC | Аудио усилитель | LM3886 | 1 |
| C1 | Конденсатор | 4.7 мкФ | 1 |
| C2 | Электролитический конденсатор | 47 мкФ | 1 |
| C4,C6,C8 | Конденсатор | 100 нФ | 3 |
| C5,C7 | Электролитический конденсатор | 220 мкФ | 2 |
| R1,R4,R5 | Резистор | 22 кОм | 3 |
| R2,R3 | Резистор | 1 кОм | 2 |
| R6 | Резистор | 2. 7 Ом | 1 |
| R7 | Резистор | 10 Ом 1 Вт | 1 |
| L1 | Катушка индуктивности | 0.7 мкГн | 1 |
Файлы для загрузки:
Скачать: LM3886
|

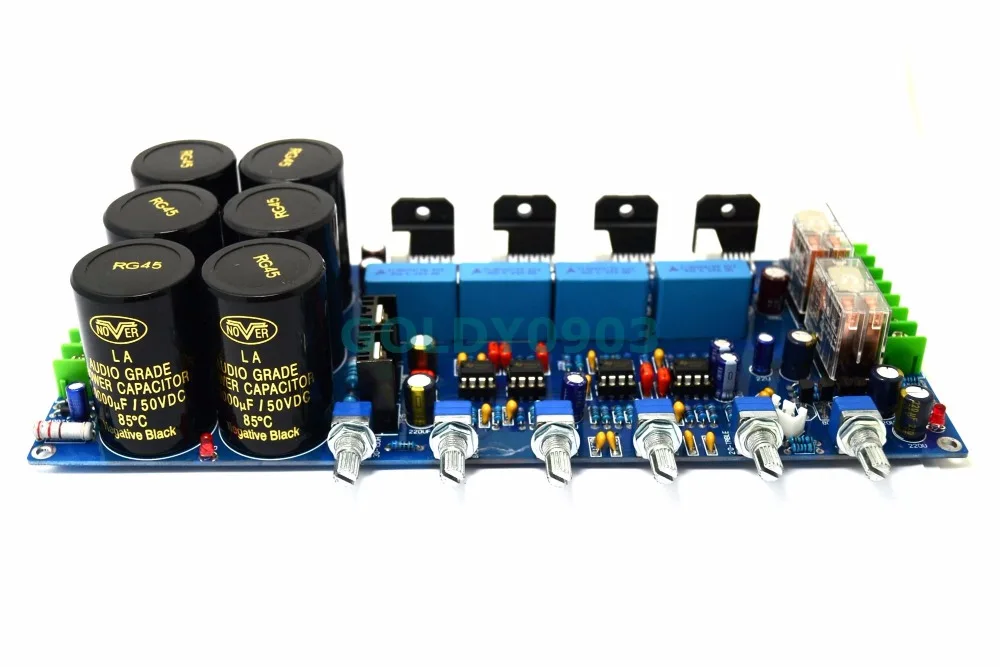

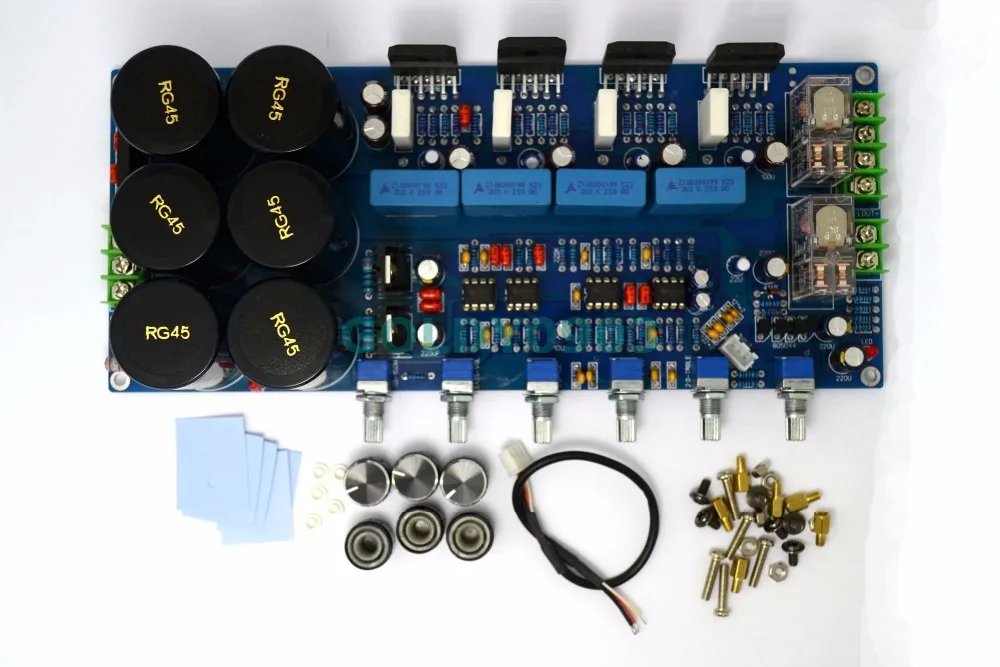

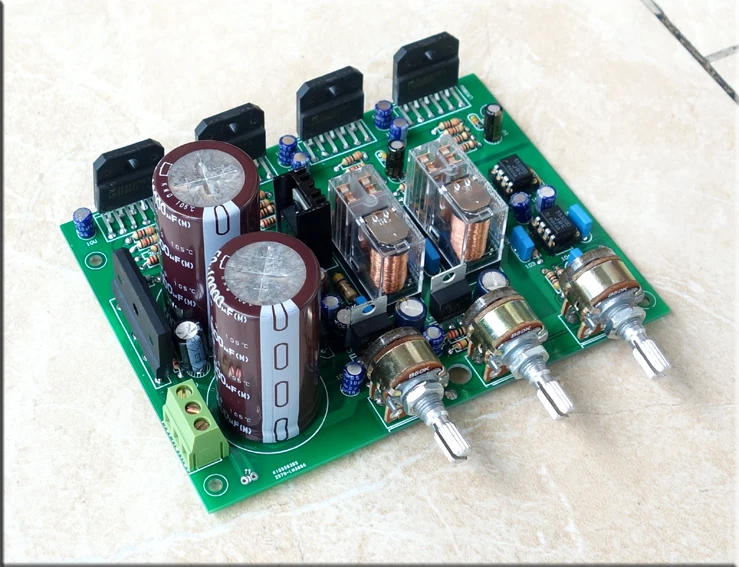

Поэтому я разработал этот усилитель, который использует два LM3886 на канал в параллельной схеме. Этот усилитель может выдавать около 50 Вт на 8-омный динамик и 100 Вт на 4-омный динамик. Это стереоусилитель, поэтому используются 4 LM3886. Схема LM3886 находится в неинвертированной конфигурации, поэтому входное сопротивление определяется входным резистором R1, т.е. 47к. Сеть фильтров конденсаторов с сопротивлением 680 Ом и 470 пФ используется для фильтрации высокочастотного шума на входе RCA. Конденсаторы C4 и C8 емкостью 220 пФ используются для подавления высокочастотного шума на входных контактах LM3886.
Я использовал высококачественные аудиоконденсаторы в нескольких местах: 1 мкФ Auricap на входе для блокировки постоянного тока, 100 мкФ Blackgate для C2 и C6 и 1000 мкФ Blackgate на входном фильтре.
Земля сигнала расположена посередине и окружена землей питания. Рядом с С5 есть тонкая дорожка, соединяющая их. Разводка печатной платы выполняется с помощью PADS PowerPCB 5.0. Я думаю, что это мощная программа для верстки. После завершения макета я отправляю его производителю печатных плат в Гонконге для изготовления печатной платы. После того, как печатная плата изготовлена, я обнаружил, что некоторые отверстия недостаточно велики… Мне пришлось увеличить их вручную.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

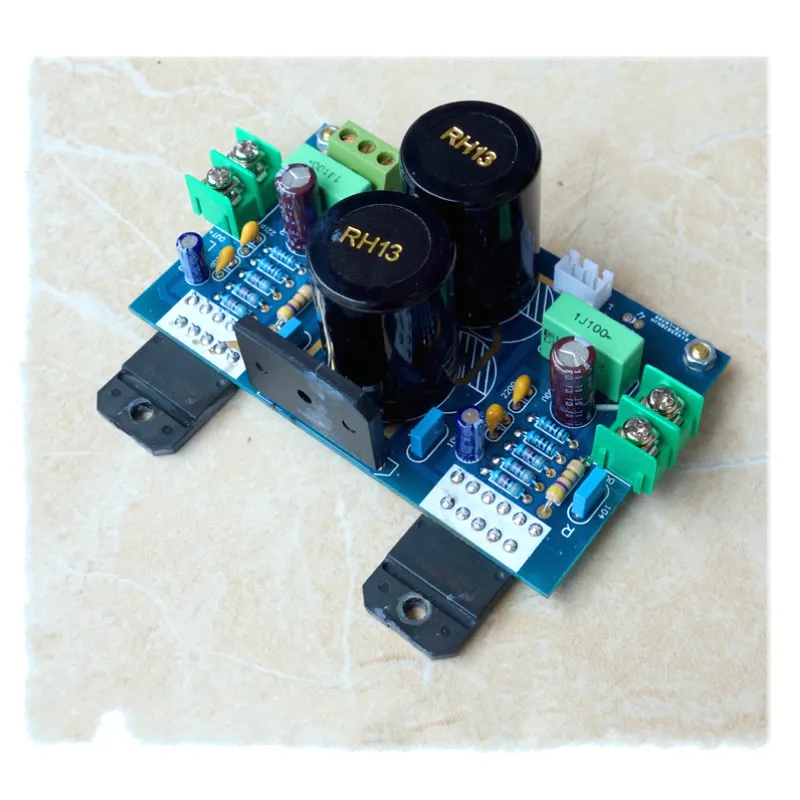

LM3886 68W Hifi Board Amplifier As Amplifier At Best Price
LM3886 MONO Amplifier PCB только
LM3886 Amplifier Asmplier Asmplier
LM3886 AMPLIFIER ASMALIGE
LM3886 AMPLIFIER ASMARILIER
LM3886 MONO AMPLIFIE0080 Price Rs 139.
00 Each buy now
LM3886 Mono Amplifier Board Assembled
LM3886 Mono Amplifier Board Assembled
LM3886 Mono Amplifier Board Assembled
LM3886 Assembled & Tested amplifier board
Price Rs 1199.00 Each
купить сейчас
lm3886 68 Вт плата моноусилителя Фотогалерея
LM3886 плата моноусилителя Hifi
«bison» 68 Вт lm3886 плата моноусилителя
Высокопроизводительный усилитель
LM3886 ic славится своим сверхнизким THD + N
Исключительное качество звука LM3886
Эта простая и компактная плата изготовлена в соответствии с рекомендациями производителя LM3886 IC.
Не превышать ±28 В постоянного тока при использовании динамиков 4 Ом
Ни в коем случае не превышать ±35 В постоянного тока.
Должен использоваться мощный радиатор 1°C/Вт.
Особенности платы монофонического усилителя LM3886
- High Output — выходная мощность 68 Вт RMS при использовании 4-омных динамиков.*
- Низкие искажения — 0,1% Полное гармоническое искажение
- Удобство использования динамика — можно использовать динамики 4 и 8 Ом, от 50 до 200 Вт.*
- Напряжение питания — Рабочий диапазон источника постоянного тока от ±18 В до ±35 В.*
- Стандартные компоненты — Все используемые компоненты можно приобрести в Интернете или в местном магазине электроники.
- Компоненты SMD не используются — Используются только компоненты сквозного отверстия, что упрощает пайку и замену.
