Межблочный кабель для усилителя своими руками. Как собрать качественный межблочный кабель своими руками: пошаговая инструкция

Как правильно выбрать компоненты для самодельного межблочного кабеля. Какие инструменты понадобятся для сборки. Пошаговая инструкция по изготовлению кабеля. Как проверить качество готового изделия.

Содержание

Зачем собирать межблочный кабель своими руками

Межблочные кабели играют важную роль в передаче аудиосигнала между компонентами аудиосистемы. От их качества во многом зависит чистота и детальность звучания. Однако фирменные кабели известных брендов часто стоят очень дорого. Собрав кабель самостоятельно, можно получить отличное качество по доступной цене.

Основные преимущества самодельных межблочных кабелей:

  • Экономия средств — качественные компоненты обойдутся дешевле готового кабеля
  • Возможность подобрать оптимальную длину под конкретную систему
  • Выбор материалов и конструкции под свои предпочтения
  • Гарантированно качественная пайка и сборка
  • Удовлетворение от создания компонента своими руками

При правильном подходе самодельный кабель ни в чем не уступит дорогим фирменным моделям, а часто и превзойдет их по качеству звучания.


Какие компоненты нужны для сборки межблочного кабеля

Для изготовления качественного межблочного кабеля понадобятся следующие компоненты:

  1. Проводник — медный или серебряный провод высокой чистоты
  2. Диэлектрик — изоляция проводника (тефлон, полиэтилен и т.п.)
  3. Экран — оплетка для защиты от помех
  4. Внешняя оболочка кабеля
  5. Разъемы (RCA или XLR)

В качестве проводника лучше всего использовать бескислородную медь (OFC) или чистое серебро. Диэлектрик должен иметь низкие диэлектрические потери. Экранирование необходимо для защиты от электромагнитных наводок.

Инструменты для сборки межблочного кабеля

Для сборки межблочного кабеля своими руками понадобятся следующие инструменты:

  • Паяльник с регулировкой температуры
  • Припой (лучше использовать серебросодержащий)
  • Канифоль или флюс для пайки
  • Кусачки и плоскогубцы
  • Нож для зачистки проводов
  • Мультиметр для проверки
  • Термоусадочная трубка разного диаметра
  • Фен для термоусадки

Качественный инструмент и расходные материалы — залог успешной сборки. Не стоит экономить на припое и флюсе.


Пошаговая инструкция по сборке межблочного кабеля

Процесс изготовления межблочного кабеля состоит из следующих этапов:

  1. Подготовка кабеля нужной длины
  2. Зачистка и облуживание проводников
  3. Пайка центральной жилы к контакту разъема
  4. Пайка экрана к корпусу разъема
  5. Изоляция паяных соединений
  6. Сборка разъема
  7. Проверка работоспособности

Рассмотрим каждый этап подробнее.

1. Подготовка кабеля

Отмерьте необходимую длину кабеля с небольшим запасом. Аккуратно снимите внешнюю оболочку на концах, не повредив экран. Расплетите экранирующую оплетку.

2. Зачистка и облуживание проводников

Зачистите центральную жилу и экран от изоляции на 5-7 мм. Скрутите жилы экрана. Облудите зачищенные концы припоем для лучшего контакта.

3. Пайка центральной жилы

Припаяйте центральную жилу к центральному контакту разъема. Паяйте быстро, чтобы не перегреть изоляцию кабеля. Используйте минимальное количество припоя.

4. Пайка экрана

Припаяйте экранирующую оплетку к корпусу разъема. Следите, чтобы не было замыканий на центральный контакт.


5. Изоляция соединений

Наденьте термоусадочную трубку на места пайки и прогрейте феном для надежной изоляции.

6. Сборка разъема

Соберите корпус разъема, надежно зафиксировав кабель. Следите за отсутствием натяжения проводников.

7. Проверка

Проверьте мультиметром отсутствие замыканий и правильность распайки. Протестируйте кабель в аудиосистеме.

Как проверить качество собранного межблочного кабеля

После сборки необходимо тщательно проверить работоспособность кабеля:

  • Измерить сопротивление между контактами — должно быть близко к нулю
  • Проверить отсутствие короткого замыкания между сигнальным проводом и экраном
  • Послушать кабель в аудиосистеме, обращая внимание на искажения и шумы
  • Сравнить звучание с референсным кабелем

При правильной сборке самодельный кабель должен обеспечивать чистую передачу сигнала без искажений и потерь.

Типичные ошибки при изготовлении межблочных кабелей

При самостоятельном изготовлении межблочных кабелей следует избегать следующих ошибок:

  • Использование некачественных материалов и компонентов
  • Плохая изоляция паяных соединений
  • Слишком длинные зачищенные участки проводников
  • Перегрев изоляции при пайке
  • Ненадежная фиксация кабеля в разъеме
  • Неправильная распайка контактов

Тщательность и аккуратность при сборке — залог качественного результата. Не стоит торопиться и пренебрегать проверками на каждом этапе.


Преимущества самодельных межблочных кабелей перед заводскими

Качественно собранный своими руками межблочный кабель имеет ряд преимуществ перед заводскими аналогами:

  • Более высокое качество материалов и компонентов при меньшей стоимости
  • Оптимальная длина под конкретную систему
  • Возможность выбора конструкции и материалов под свои предпочтения
  • Отсутствие компромиссов в угоду технологичности производства
  • Гарантированно качественная пайка и сборка
  • Возможность легкого ремонта и модернизации

При должном подходе самодельный кабель способен превзойти по качеству звучания многие дорогие модели именитых брендов.


Направленный межблочный кабель своими руками.

Прошло больше года с последнего поста в этой теме, обновлю чуть-чуть. Точнее расширю немного первый пост фотками.

Направленные межблочные кабели своими руками:

Кабель: Canare L-2T2S микрофонный, экранированный, двухжильный.
Разъемы: Neutrik Rean NYS-373

Итак друзья, на полную объективность не претендую, но это моё виденье, точнее работа почти та же сама что и в первом посте, но чуть побольше фоток. Кто хочет – проходит мимо, кому пригодится – буду искренне рад.

Поехали:
Готовим рабочее место, прикидываем какие инструменты нам будут нужны. Мне понадобился кабель, разъемы, оплетка змеиная кожа, различная термоусадка, мультиметр, паяльник, третья рука (держатель для пайки), припой, канифоль, нож канцелярский, кусачки, ножницы, роллы и кока-кола со льдом.

Вложение 491918 Вложение 491920

Разобрались какой длины нам нужны межблоки, отрезаем кабель по нужной длине 2 раза (межблок состоит из 4-ёх разъемов и двух кабелей, один кабель – один канал). Кладём его перед собой по ходу надписи слева направо, слева, в начале надписи у нас будет сторона источника (ГУ), справа в конце надписи сторона приемника (усилителя), оличаются они распайкой экрана.

Начнём с разделки кабеля со стороны ГУ.
Берем кабель и аккуратно канцелярским ножом снимаем черную оплётку. Экран повредить конечно трудно, но если постараться – то можно, так что сильно не жмём на нож.

Вложение 491922

Видим экран – металлическую плетённую оплётку, вот её нам надо аккуратно расплести не повредив. Я для этого пользовался обычной иголкой.

Вложение 491924 Вложение 491926

Теперь распушённый экран сплетаем в скрутку или в косичку, чтобы позже можно было его припаять. Под экраном мы видим бумажную оплётку.

Вложение 491928

Расплетаем бумагу и видим под ней веревки .

Вложение 491930

Распушаем верёвки, под ними идет витая пара нужны нам проводников. Синий и белый.

Вложение 491932

Верёвки и бумага нам не нужны – аккуратно удаляем их, чтобы случайно не отрезать экран или жилу.

Вложение 491934

Теперь нас интересует витая пара – белая и синяя жилы. Сразу решим что белую паяем на центральный контакт а синюю на массу. Отсюда следует, что белую жилу делаем немного длинней синей и обе зачищаем для последующей пайки.

Вложение 491936

Для удобства работы я сматывал экран и синюю жилу вместе, так как они паяются на экран вместе.

Вложение 491938

Всё. Мы подготовили под распайку сторону кабеля под ГУ.
Теперь аналогично готовим сторону под усилитель, но будет один нюанс, с этой стороны экран нам не нужен. Я его просто обрезал, кто-то может сплести его в косичку и в случае надобности подключать на массу. Мне этого не нужно.

Вложение 491940

Теперь на освобождённую от всего лишнего сторону для усилителя одеваем термоусадку по размеру и термоусаживаем её (в простонародье нагреваем и она сужается)

Вложение 491942 Вложение 491944

Аналогично готовим второй кабель.

Вложение 491946

Берём пару коннекторов. Каждый состоит из трёх частей. Собственно сам металлический коннектор, корпус с цветной маркировкой и противоворывная пружина, которая призвана остановить повреждение коннектора, если какой-то деятель начнёт вырывать коннекторы за шнур. Можно ставить её, можно нет. Я поставил.

Вложение 491948

Одеваем корпус коннектора на кабель со стороны ГУ.

Вложение 491950

Теперь облуживаем контакты RCA, жилы проводников и спаиваем вместе синий контакт и экран.

Вложение 491952 Вложение 491954

Теперь припаиваем синюю жилу с экраном на большой (массовый) контакт RCA. На место пайки можно нанести лак или любой другой герметик чтобы избежать окисления.

Вложение 491956

Незнаю для чего, но наверное для того, чтобы подстраховаться, я на белую жилу надел аудиофильскую зелёную термоусадку. Теперь точно запоёт.

Вложение 491958

И припаиваем центральную жилу на центральный контакт RCA и усаживаем кембрик.

Вложение 491960

Теперь берём противоворывную пружину и надеваем её на кабель.

Вложение 491962 Вложение 491964

Собираем коннектор в единое целое и для пущей уверенности прозваниваем на предмет КЗ мультиметром.

Вложение 491966

Аналогично собираем второй кабель

Вложение 491968

Берём оплётку змеиную кожу и большой кембрик, который налезет на два кабеля и оплётку на них.

Вложение 491970

Натягиваем оплётку на оба кабеля сразу и определяемся с длиной оплётки. Учтите что чем больше оплётка расширится, тем короче она станет, поэтому длину оплётки нужно мерить непосредственно на кабеле.

Вложение 491972

Когда определились с длиной оплётки немного стягиваем ее назад, чтобы она сжалась и спокойно надеваем термоусадку, две штуки.

Вложение 491974

Теперь надеваем тело разъёма на кабели со стороны усилителей, протаскиваем их в глубь насколько возможно и тем самым поджимаем и фиксируем оплётку в сжатом состоянии, чтобы она не мешалась нам при пайке разъемов со стороны усилителей.

Вложение 491976

Припаиваем коннекторы на подготовленные жилы кабеля.

Вложение 491978

Теперь собираем коннектор. Пружинка, скручиваем, любуемся. Растягиваем змеиную кожу и фиксируем термоусадкой концы оплётки, чтобы она не ёрзала и не расплеталась.
Не забываем для уверенности прозвонить мультиметром на предмет контакта и на предмет КЗ. Если всё хорошо, контакт есть и нет КЗ, то поздравляю Вас, у Вас есть самодельный межблок хорошего качества и бюджетной цены.

Вложение 491980


Полезные темы:
  • Подиумы своими руками
  • Межблочники своими руками!!! (F.A.Q.)
  • Межблочный кабель из провода КММ !
  • [LADA (ВАЗ)] Пример оформления темы!!! ВАЗ 2109: создание акустической полки своими руками
  • Jack 3.5 для Alpine9887 своими руками

Как сделать высококачественный межблочный кабель

История сборки усилителя JLH для Александра

В мае на мою электронную почту пришло письмо с вопросом: «Вечер добрый Руслан! Меня зовут Александр! Вы собираете усилитель jlh на заказ?» . В принципе это не первый раз, когда меня об этом просят и обычно я отвечаю отказом, т. к. для меня собрать что-то из области аудио — это хобби, а не способ заработать. Пока есть куча других дел и работа в IT сфере, ну совсем не хочется тратить время на сопутствующую такому занятию возню (организация доставки, гарантия и пр.). Руководствуясь этими соображениями, я и ответил Александру, что не возьмусь за сборку. На что получил ответ: » Понимаю Вас, пересылкой заниматься не нужно будет т.к. у меня супруга работает в Питере и забрать смог бы сам. Настаивать не буду, но если вдруг появиться желание, буду очень признателен! Планирую использовать акустику на топовых scanspeak чувствительностью 87Дб.»  Хм… раз в Питере, раз есть желание получить именно JLH (немногие ценители музыки готовы довольствоваться десятью Вт на канал), тогд

Как сделать высококачественный межблочный кабель

Требования к межблочным (сигнальным) кабелям для высококачественной аудио аппаратуры достаточно высокие. Ввиду малых напряжений и токов, протекающих через такой кабель, он должен обеспечивать надежное экранирование от помех, хороший контакт с разъемами и иметь низкое сопротивление.

На мой взгляд, большинство доступных и недорогих кабелей не удовлетворяют этим требованиям. Зачастую штекеры у них неразборные. Из-за этого невозможно проверить качество экранировки и проводников. Со временем в таком кабеле происходит обрыв проводника (тонкие проводники, не протянута веревка для исключения растяжения) и кабель приходится выбрасывать. Плюс экранирование оставляет желать лучшего или вообще отсутствует.

Я за то, чтобы сделать такой кабель самостоятельно и забыть о некачественных проводах! Тем более, что сделать его несложно.

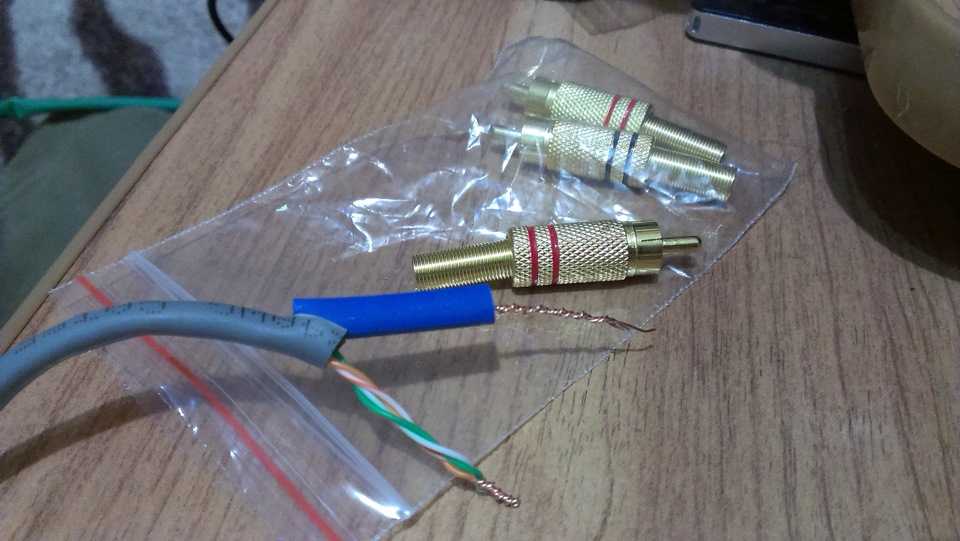

Для этого потребуется:
1. Двухжильный микрофонный (межблочный) кабель с экраном, желательно из качественной меди (OFC) и включающий экранирующую фольгу, как на рисунке:

2. RCA-штекеры, например такие: ссылка.

3. Паяльник, припой.

Подробно о правилах заземления/экранирования сигнальных кабелей можно прочитать в статье Методы экранирования и заземления. Интересует эта выдержка из статьи:

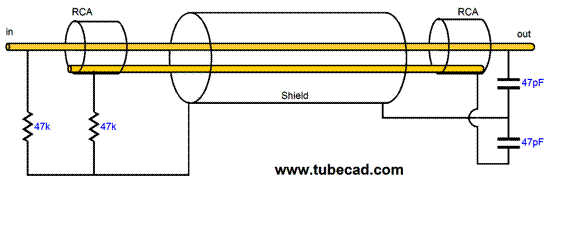

…Рассмотрим заземление экранов при передаче сигнала по витой экранированной паре, поскольку этот случай наиболее типичен для систем промышленной автоматизации.
Если частота помехи не превышает 1 МГц, то кабель нужно заземлять с одной стороны…
Оплетку кабеля надо заземлять со стороны источника сигнала. Если заземление сделать со стороны приемника (рис. 3.98), то ток помехи будет протекать по пути, показанному на рис. 3.98 штриховой линией, т.е. через емкость между жилами кабеля, создавая на ней и, следовательно, между дифференциальными входами, напряжение помехи. Поэтому заземлять оплетку надо со стороны источника сигнала (рис. 3.99). В этом случае путь для прохождения тока помехи отсутствует….


Рис. 3.99. Правильное заземление экрана.

Таким образом основные правила, которых нужно придерживаться при пайке штекеров, заключаются в следующем:

  • Одна жила (например красная) припаивается к центральным штырькам;
  • Вторая жила (синяя или белая) припаивается к контакту «земля» штекера;
  • Экранирующая жила припаивается к контакту «земля» только с одной стороны кабеля (которая будет сигнальной).

Сигнальную сторону кабеля лучше как-то пометить, например маркером. Сигнальную сторону кабеля подключать к источнику сигнала  (CD, Проигрыватель винила, ЦАП и т.п.).

Готовый кабель, не уступающий по качеству дорогим экземплярам:


Популярные сообщения из этого блога

Ультралинейный усилитель А класса (опыт конструирования усилителя JLH 1969)

Не секрет, что усилители, работающие в А классе, обеспечивают наивысшее качество звучания по сравнению с усилителями, работающими в классе B, AB и D. В интернете много информации почему это так. Увы, большинство производителей усилителей данный класс обходят стороной из-за низкого КПД усилителя (до 80% мощности рассеивается в виде тепла). Те же экземпляры, которые можно найти в продаже, стоят безумных денег. К счастью, изобретатель Джон Линсли Худ (John Linsley-Hood) разработал и опубликовал в 1969 году схему простого усилителя А класса мощностью 10 Вт. Такой мощности достаточно для домашнего воспроизведения музыки на высокочувствительных колонках (от 90 Дб). В интернете все отзывы о качестве звучания усилителя JLH только положительные. Это меня подкупило и я решил самостоятельно собрать усилитель Худа в оригинальной версии 1969 года.

Далее…

О фазолинейной акустике или «Святой Грааль» хорошего звука

Всем, кто не знаком с понятием «фазолинейная акустика», но хочет добиться совершенного и живого звучания своей стереосистемы, рекомендую прочитать эту статью. Обещаю, мир уже никогда не будет прежним… 🙂

Далее…

История сборки усилителя JLH для Александра

В мае на мою электронную почту пришло письмо с вопросом: «Вечер добрый Руслан! Меня зовут Александр! Вы собираете усилитель jlh на заказ?» . В принципе это не первый раз, когда меня об этом просят и обычно я отвечаю отказом, т.к. для меня собрать что-то из области аудио — это хобби, а не способ заработать. Пока есть куча других дел и работа в IT сфере, ну совсем не хочется тратить время на сопутствующую такому занятию возню (организация доставки, гарантия и пр. ). Руководствуясь этими соображениями, я и ответил Александру, что не возьмусь за сборку. На что получил ответ: » Понимаю Вас, пересылкой заниматься не нужно будет т.к. у меня супруга работает в Питере и забрать смог бы сам. Настаивать не буду, но если вдруг появиться желание, буду очень признателен! Планирую использовать акустику на топовых scanspeak чувствительностью 87Дб.»  Хм… раз в Питере, раз есть желание получить именно JLH (немногие ценители музыки готовы довольствоваться десятью Вт на канал), тогд

Далее…

Сделай сам

Трубка AV8 Гордона Рэнкина проект усилителя.


Цифровой кабель DIY, из которого также можно сделать отличный видеокабель!

Нажмите здесь, чтобы узнать больше.


Сэкономьте деньги, сделав кабели своими руками!

Нажмите здесь, чтобы узнать больше.


Сделайте свой собственный очиститель для виниловых пластинок. .. дешево!
Фрэнк Гейлз делится с нами своим самодельным чистящим средством. Итак, если вы хорошо разбираетесь в строить вещи и хотите сэкономить несколько долларов, пожалуйста, посмотрите эту статью о его классный очиститель.

Нажмите здесь, чтобы увидеть DIY Статья об уборщике записей.


Создание собственной перекрестной сети
Вы когда-нибудь задумывались, как создать перекрестную сеть? Ну а если у вас нет подходящая программа, тогда эта ссылка на www-страницу ниже может быть именно тем, что вы ищете. Не может быть намного проще, чем это, мои друзья. Наслаждаться!

Нажмите здесь, чтобы перейти на странице расчета кроссовера www.


Сделайте свои собственные межблочные соединения из чистого серебра

Итак, я хочу, чтобы один из них был там, межблочные соединения из чистого серебра стоимостью более 300 долларов, но ваш банк счет СЭЗ никоим образом да? Не бойся, друзья мои, потому что вот как найти серебро, приготовить его, и сделайте свои собственные межблочные соединения из чистого серебра. Чистое серебро можно купить очень дешево от вашего местного ювелира. Падение при покупке серебра таким образом двоякий. Во-первых, серебро не имеет изоляции и поэтому должно быть либо отполирован/отшлифован для удаления окисления. Во-вторых, вы должны запечатать/изолировать серебро после его очистки. Покупка серебра у местного ювелира обойдется вам примерно в 15 долларов за штуку. метровой длины в виде стержня (здесь подойдет проволока 18-22 калибра). Две длины необходимы для простой подход с витой парой или вам понадобятся три длины для плетеного типа подход к межсоединению, такой как материал Kimber Kable или для создания балансного кабеля с разъемом XLR.

Вот что тебе нужно:

1) два или три одинаковых отрезка серебряной проволоки
2) очень мелкая наждачная бумага (зернистость 1000 или около того)
3) полиуретан
4) пара разъемов XLR или RCA
5) паяльник
6) припой (предпочтительно аудио Примечание или чудо)

Первый шаг — слегка отшлифовать один серебряный стержень. Это для очистки любого окисление, которое может образоваться на внешней стороне самой проволоки. Незамедлительно после чистка одного стержня заключается в протирании его тряпкой, после чего сразу красить тонким ровным слоем полиуретана в хорошо проветриваемом помещении для герметизации/изоляции серебра. Повторите выше шагов, пока все пряди не будут покрыты одним слоем полиуретана. Как только все нити проволока полностью высохла после нанесения первого слоя полиуретана, нанесите еще пять тонких слоев полиуретан на каждую прядь, всего шесть слоев.



Метод Кимбер Кейбл
А теперь самое интересное. Вы можете использовать три пряди и заплести их как Kimber делает для своих межсоединений RCA. Кимбер использует две нити для защиты/земли и один для центра, положительный вывод. Отметив положительный провод на обоих концах, прежде чем начните плести стержни, чтобы ничего не испортить. После того, как все плетение готово, припаяйте положительный провод на одном конце к центральному контакту разъема RCA. припой два других стержня к внешней части разъема RCA. Повторите эти шаги для другой конец кабеля с помощью другого разъема RCA. Поздравляем, вы только что сделали Ваш собственный плетеный кабель RCA из чистого серебра!



Метод витой пары
Другой метод заключается в простом использовании двух серебряных нитей и их легком скручивании. со скоростью около трех поворотов на фут. Убедитесь, что вы отметили положительный вывод, прежде чем начать крутить, чтобы не испортить вещи. Припаяйте один из плюсовых проводов к центру контакт разъема RCA. Припаяйте другой провод к внешней части гнезда RCA. Теперь просто повторите этот процесс для другого конца кабеля, и все готово.



Метод сбалансированного кабеля XLR
Если вы создаете балансный кабель с разъемами XLR, просто следуйте плану, как метод плетения Кимбер Кейбл, но убедитесь, что вы отметили все три провода, прежде чем начать плетение. Затем просто убедитесь, что вы припаяли один и тот же конец каждый провод к одному и тому же контакту каждого разъема XLR.

Надеюсь, эта маленькая песенка поможет вам осознать, что создание вашего собственные вкусности могут быть забавными, улучшать вашу систему воспроизведения музыки и экономить ваши праведные баксов тоже! Что касается меня лично, то я снова начинаю создавать свои собственные вещи и модификация снаряжения так быстро, как оно катится сюда. Держите эти утюги горячими, а припой течет!


Разыскивается: Good Pot
Нет, нет, нет. Не то зеленое лиственное вещество , а потенциометр. Это никогда меня уже не удивляет, как (а) хорошая марихуана улучшает мою систему воспроизведения музыки/фильмов/звука. На действительно дорогое оборудование, они, кажется, используют очень хороший потенциометр, но на меньшие вещи они могут оставить много желать лучшего. Могу ли я смиренно предложить вам читать дальше и учиться больше о том, что заставляет горшок тикать? А еще лучше, делай то, что делал я годами, и избегай используя (а) горшок!

Вы видите моих друзей, если только вы не пользуетесь только цифровыми источниками и не умеете цифровое управление аналоговым выходом вашего ЦАП/предусилителя, вашим аналоговым сигналом ДОЛЖЕН проходить через какой-либо тип потенциометра. Да, есть довольно много видов, размеров, Доступные значения и качество. Мы должны сначала посмотреть, каков рейтинг стандартной единицы и как он смонтирован. Некоторые производители используют потенциометр, установленный на печатной плате, в то время как другие достаточно любезен, чтобы использовать отдельный тип детали. Если это разновидность печатной платы, наша выбор может быть немного более ограниченным если только вы не хотите стать больше изобретательный/творческий.

Идеальным горшком был бы тот, который действует как переменная очень высокого качества. резистор. Да, недавняя идея с фотометром кажется неплохой, но ее все же стоит включить в свой план. предусилитель может быть сложнее, чем обычный твикоголик (есть такое?). Ну, наш нынешний технология не дает нам привилегии переменного одиночного резистора, так что же нам делать? делать? Ну, есть довольно много мест, где продаются высококачественные кастрюли, а также то, что я чувствую. лучше. То есть ступенчатый аттенюатор.

Давайте заглянем внутрь потенциометра и «посмотрим», что делает его галочка. В основном нормальный высококачественный горшок состоит из печатной платы с высокой точностью. след сигнала. Металлический кусок в основном царапает сигнальную дорожку, чтобы дать нам желаемый уровень громкости. Просто да? К сожалению, не все так хорошо в стране Оз, друзья мои. Эти Типы потенциометров могут страдать, среди прочего, тремя недостатками. Эти падения могут быть проблемы с точным отслеживанием канала, вызывающие шум сигнала и (особенно с этими неприятными традиционными элементами управления карбоновыми гусеницами) его значение может меняться со временем/использованием. Так что же делать женщине?

Она может ходить по магазинам! Покупка ступенчатого аттенюатора, что это такое. А прецизионный аттенюатор гораздо ближе к этому пресловутому «переменному резистору», чем потенциометр есть. Давайте заглянем под капот аттенюатора и посмотрим, что делает его галочка. Ну, в основном у нас есть довольно много резисторов, распаянных на печатных платах. Иногда в тракте сигнала есть только один резистор на канал. В других случаях может быть два резисторы. Это устройство в основном использует различные значения резисторов последовательно, чтобы получить определенное значение сопротивления. В свою очередь, это действие производит различные уровни громкости. Это целовать. метод в действии.

Еще одним дополнительным преимуществом является то, что ВЫ можете выбрать производителя и качество резисторов. Некоторые из вас, счастливчики, могут позволить себе резисторы из серебряной фольги с серебром. выводные провода, в то время как другие могут позволить себе только медную фольгу. Еще лучше для нас, чуваков с низким фондом, купите резистор из серебряной фольги в наиболее используемом объеме. настройки и сэкономить на менее используемых уровнях! Жизнь хороша. Как всегда, если вы есть какие-либо вопросы, пожалуйста, не стесняйтесь, присылайте их мне по электронной почте, прежде чем что-либо делать.

 Соединение деталей
 2790 Брайтон-роуд
 Оксвилл, Онтарио
 Канада L6H 5T4
 голос (905) 829-5858
   факс (905) 829-5388

Нажмите здесь, чтобы перейти на сайт www The Parts Connection.

Нажмите здесь, чтобы узнать, как сделать собственный ступенчатый аттенюатор.


Ламповый электронный кроссовер
Что ж, крутые чуваки/чуваки, нас благословил никто иной, как Жан-Мишель Ле Клеа из Парижа, Франция. Этот крутой чувак был достаточно любезен, чтобы позволить нам опубликуйте ВСЕ схемы, которые он недавно опубликовал, относящиеся к ламповым электронным кроссоверам. Так что, если у вас есть готовый принтер, нажмите на ссылку ниже и получайте удовольствие!

Щелкните здесь, чтобы увидеть различные схемы ламповых электронных кроссоверов.


Громкоговоритель KILLER стоит дешево!
Кирк Олсон недавно прислал мне это, и я подумал, что это отличная идея. Черт, я даже сделал это! Кирк спасибо за статью!

 RE: ультрадешевые стойки для ультрадешевых динамиков
      Кто-нибудь когда-либо предлагал старый
 шлакоблоки как колонки для динамиков уже здесь?
 Блоки тяжелые, акустически инертные, под покраску,
 и вот лучшая часть: они ДЕЙСТВИТЕЛЬНО ДЕШЕВЫЕ!
 В большинстве хозяйственных магазинов они есть за доллар.
 штука (или меньше)

      Сложите по два вертикально с каждой стороны, и у вас будет стабильная
 Платформа высотой 31 дюйм и размером 7,5 X 7,5 дюймов. Обязательно используйте много
 Fun-Tac/Blu-Tac между блоками и под ними
 динамики (только если вы можете получить их за 2 доллара или меньше
 пачка, конечно!)

      Этот подход хорошо работает для вне поля зрения
 приложений (окружает выше и позади
 диван например) и везде интерьер
 дизайнерская полиция не дежурит. Это также приемлемо
для вашей системы в вашей «подсобной» комнате (где 250 долларов США
Наполняемые стальные стойки аудиофильского класса могут показаться немного неуместными. )

Вы когда-нибудь были слишком высоки???
Приведенная ниже песенка была одобрена автором для печати здесь. Лично я признаю, что чем меньше частей на пути сигнала, тем лучше. НО ЕСТЬ времена, когда какая-то музыка ВЕЛИКОЛЕПНА, но звукорежиссера надо было расстрелять (или, по крайней мере, получил смертный приговор). Схема ниже выглядит разумной и достаточно безопасной. Если у тебя есть вопросы, пожалуйста, не стесняйтесь присылать их ему по электронной почте. И вот:

 Вот схема ASCII (yechh) «фильтра», который
 предназначен для уменьшения резкости некоторых источников звука,
 в основном компакт-диски и пластинки с наклоном отклика вверх.
 Если вы используете программу Microsoft, чтобы посмотреть на это,
 убедитесь, что шрифт установлен на «fixedsys», иначе он получит
 искалеченный.

      Я сделал эту схему, так как мои динамики имеют общий
 плоская реакция по сравнению с «желаемой» реакцией, которая наклоняется
 вниз. Должны ли они наклоняться вниз — хороший вопрос,
 но похоже, что отрасль считает это «нормальным»
 ответ.  Кроме того, поскольку я сижу довольно близко к динамикам
 (примерно в 2 метрах), ответ становится немного агрессивным.

      Во всяком случае, я часто использую эту маленькую схему, кажется, что
 многие записи слишком "горячи" на мой вкус. это ни в коем случае
 такие же экстремальные, как тон или регуляторы низких и высоких частот. Симуляторы
 схемы, использующей PSPICE, показывают довольно благоприятный ответ,
 с небольшими «неприятными» вещами, как это увидит аудиофил.

      Эта цепь должна питаться от импеданса не более
 1 или 2 кОм. Это нормально для полупроводниковых усилителей и
 предусилителям, но для ламп он довольно низок. Во всяком случае, ты не
 скорее всего встретите лампы в выходной цепи компакт-диска, за исключением
 несколько дурацких брендов. Нижеприведенная диаграмма относится к одному каналу.
 Вам нужно будет построить два для стерео.


 sw1a . о----------------------------------------- sw1b
     / \
  о-''-о
 в 1к 1к 1к 1к 1к из
        о-.-/\/\/-.-/\/\/-.-/\/\/-. -/\/\/-.-/\/\/-.--o
          | | | | | | |
          | \ \ \ \ \ |
          | 20к / 20к / 20к / 20к / 20к / |
          | \ \ \ \ \ |
          | // / / / |
          | | | | | | |
          | .001 | 0,002 | .0047 | 0,01 | 0,022 | |
          | --- --- --- --- --- |
          | --- --- --- --- --- |
          | | | | | | |
          | земля земля земля земля земля |
          | |
          | |
          '------------/\/\/\/\/\/ Банк 50k |
                             Т |
                             '---------'


 Конденсаторы: в МДФ, 10% или выше. использовать типы пленки.

      Если вы должны использовать керамику, старайтесь избегать hi-k типов.
(те, которые имеют большую емкость в маленьком корпусе. Они
 имеют очень плохой дрейф с температурой)

 Резисторы 5% или лучше (вы можете использовать 22k вместо 20k)

 Переключатели: низкий уровень (тип золотых контактов)

           sw1a,b DPDT (переключатель показан в положении байпаса)

 Потенциометр: двойной (стерео) логарифмический конус 50 кОм.  Используйте стеклоочиститель и
       общий, оставьте «вход» горшка открытым.

   Переключатель (sw1a,b) обходит цепь, когда вы не
 хотите использовать его.

      Схема в основном состоит из 5 полочных фильтров, близких
 достаточно, чтобы они не показывали «шаг» в
 частотная характеристика. Он предлагает ответ, который наклоняет
 вниз от самых низких частот до самых высоких.
 Это не вызывает большого фазового сдвига или аномалий
 импульсные или прямоугольные входы.

      «Наклон» контролируется горшком, он минимальный (плоский).
 при 0 Ом и максимальном наклоне при максимальном значении. Войти
 конус даст звуковой эффект, который примерно пропорционален
 к настройке. Если вы используете линейный потенциометр, большая часть изменений
 происходит на одном конце циферблата. Цепь повлияет на
 общая громкость на макс. наклоните конец кастрюли.

      Используйте приличные аудиоразъемы — они не обязательно должны быть высокого класса,
 но должно быть что-то, что не запятнает и не даст
 прерывистые или полупроводниковые соединения.  Самая радиолавка
 вещи должны быть в порядке. Корпус должен быть из металла,
 вам необходимо экранировать схему от 60 Гц, ВЧ, переходных процессов,
 паразитный звук и т.д.

      Поскольку он не использует никакой энергии, вы не сможете
 взорвать себя или получить удар. Не ждите чудес от
 эта схема - она ​​просто укротит агрессивный ответ, который
 некоторые полуглухие звукорежиссеры любят ставить CD (или даже
 несколько пластинок!).

   -Пол

Пожалуйста, нажмите здесь, чтобы написать Полу Ваши вопросы/комментарии.




Могу я смиренно предложить вам ознакомиться с нашей страницей настройки , потому что она также имеет несколько отличных проектов.

Самодельные аналоговые межблочные разъемы RCA Рецепт

Разъем RCA, иногда называемый фоно-разъемом или разъемом типа «тюльпан», представляет собой тип электрического разъема, который обычно используется для передачи аудио- и видеосигналов. Разъемы также иногда небрежно называют разъемами A/V. Название «RCA» происходит от Radio Corporation of America, которая представила дизайн к началу 19 века.40s для внутреннего соединения звукоснимателя с шасси в домашних консолях фонографа. Изначально это была недорогая простая конструкция, предназначенная только для стыковки и разъединения при обслуживании консоли. Уточнение пришло с более поздними конструкциями, хотя они остались совместимыми.

Пара аналоговых межсоединений RCA

Аналоговые несбалансированные межсоединения, также известные как аналоговые межсоединения или кабели RCA, используются для подключения оборудования линейного уровня, такого как проигрыватель компакт-дисков или ЦАП, к предусилителю или усилителю. Если вы хотите установить индивидуальную аудиосистему в своем доме, кабели RCA DIY (сделай сам) гарантируют, что у вас будет чистая система без лишнего кабеля. Вот простой рецепт аналоговых RCA межблочных соединений своими руками:



Материалы

  • Набор из 04 разъемов RCA, как в этом рецепте, для стереоподключения – левый (левый) и правый (правый)
  • Два набора многожильных кабелей одинаковой длины
  • Кусачки
  • Инструмент для зачистки проводов
  • Руки-помощники с зажимами типа «крокодил» или пинцетом
  • Тиски настольные или на присоске
  • Припой
  • Паяльник мощностью не менее 25 Вт с узким коническим жалом
  • Клещи линейные
  • Термоусадка 2 разных цветов и размеров (дополнительно)
  • Термофен (дополнительно)
  • Кабельный тестер или цифровой мультиметр
Анатомия штекера RCA



Метод

Включите паяльник.

  • Сделайте это в первую очередь, чтобы к началу пайки он был достаточно горячим.
  • Убедитесь, что жало паяльника находится внутри подставки для паяльника и что оно находится в безопасном месте, чтобы случайно не задеть его.

Обрежьте аудиокабели до нужной длины. Для этого рецепта мы будем рассматривать кабели как имеющие 04 индивидуально изолированных проводника — 02 для горячих и 02 для холодных контактов.

  • Выберите длину, соответствующую области применения. Рекомендуемая длина в идеале от 0,5 м до 10 м.

Снимите или зачистите 1/8 дюйма (4 мм) отдельной оболочки вокруг токопроводящих проводов.

  • Если кабель слишком велик, чтобы пройти через одно из калибровочных отверстий кусачек, используйте острую кромку в основании кусачек.
  • Слегка надавите режущим инструментом и вращайте кабель, пока полностью не прорежете внешнюю оболочку. Будьте осторожны, чтобы не перерезать проводящие провода.
  • Кабели могут иметь от 2 до 16 жил. Если проводников всего 02, просто скрутите кабель вместе. Если число проводников кратно 03, то сплетение вместе обычных цветов является еще одним эффективным способом управления кабелями.
  • Покройте или залудите концы проводников. Нанесение небольшого количества припоя на скрученные концы удерживает их вместе, и их будет легче соединить с концом RCA.
  • Нагрейте провод и держите припой на противоположной стороне утюга, касаясь провода. Нагретый проводник должен быть достаточно горячим, чтобы припой расплавился и нанес ровный слой на открытые концы проводника.

Используйте термоусадку (дополнительно).

  • Отрежьте термоусадочную трубку небольшого диаметра длиной около 1 дюйма (2,5 см). Наденьте термоусадку на жилы на сам кабель.

Разберите вилки RCA и храните все компоненты аккуратно в одном месте.

  • Организованность и методичность играют важную роль в изготовлении кабелей своими руками.

Наденьте внешний корпус конца RCA на кабель мимо токопроводящих жил.

  • Это необходимо для того, чтобы можно было привинтить корпус обратно после припайки проводников к штекерам RCA.

Припаяйте проводники к штекеру RCA .

  • Поместите втулку разъема RCA между губками настольных тисков и зафиксируйте ее на месте.
  • Совместите зачищенный кабель с плечом вилки RCA, используя вспомогательную руку, как показано на рисунке ниже.
  • Если изоляция отдельного проводника не имеет цветовой маркировки, используйте съемную ленту для маркировки отдельных кабелей на обоих концах для облегчения идентификации. Удалите ленты, как только кабели будут припаяны к соответствующим контактам.
  • Найдите U-образную чашку для припоя, которая проходит на одной линии с кончиком центрального контакта (сигнал), как показано на рисунке выше. Вставьте луженый конец сигнального проводника в чашу для припоя и приложите паяльник к кончику оголенного проводника.
  • Найдите длинный язычок/рычаг (возврат), который выходит из втулки RCA и имеет отверстие в центре. Вставьте луженый конец заземляющего проводника в отверстие и приложите паяльник к наконечнику оголенного проводника.
  • Нанесите ровно столько припоя, чтобы удерживать проводники на соответствующих контактах — не меньше и не больше!
Рука помощи и настольные тиски в работе – изготовление кабеля RCA

Сожмите кабельный зажим плоскогубцами.

  • Это обеспечивает надежную фиксацию горячего и холодного проводников.
  • Натяните термоусадку на кабельный зажим и усадите ее с помощью фена. Этот процесс придает кабелю жесткость и гибкость.

Соедините вместе внешний цилиндр и головку заглушки RCA (втулку).

Повторите описанные выше шаги для оставшихся 03 разъемов RCA.

Проверьте целостность кабелей и правильную полярность с помощью тестера кабеля или цифрового мультиметра.

Нанесите термоусадку среднего диаметра, специально предназначенную для вилок RCA, частично на корпус RCA и кабель, используя термофен для придания дополнительного внешнего вида и жесткости (необязательно).

  • Если вы планируете изготовить несколько кабелей RCA для приложений 5.1 или 7.1, используйте термоусадки разного цвета для облегчения идентификации.



Жала

По возможности используйте качественный паяльник. Хороший паяльник нагревается до более высокой температуры, чем менее качественные модели. Процесс будет проще, а результаты будут намного чище.

Расположение заземляющего контакта штекера RCA (плечо) и форма припоя зависят от конструкции.

Некоторые вилки RCA не имеют кабельного зажима на заземляющем соединении (плече), вместо этого может быть отдельный зажим, такой же, как в вилках XLR. Эти зажимы используются для прочного удержания или блокировки положительного и отрицательного проводников внутри штекера RCA. Применение термоусадки поверх патрона обеспечивает еще более надежное и гибкое соединение. Исключением являются пулевидные заглушки Eichmann – они не имеют ни зажима для троса, ни патрона; он поставляется с полой резиновой втулкой и двумя крошечными винтами по обеим сторонам ствола, чтобы сжать втулку, которая помогает надежно удерживать большинство кабелей. Использование термоусадки обязательно в этой конструкции.

Штекер Eichmann Bullet Plug



Противоречия

Есть некоторые противоречия, с которыми рано или поздно сталкивается каждый аудиофил-любитель и производитель кабелей. Они делают для некоторого действительно интересного чтения. Вот самые популярные из них:

Диэлектрический материал : Тип используемого диэлектрического материала влияет на качество звука. Чем ниже диэлектрическая проницаемость, тем лучше качество звука.

Термоусадка : Использование кабельного зажима для придания жесткости может повлиять на качество звука из-за изменения диэлектрической проницаемости.

Вилки RCA : Доступны в исполнении из латуни, меди и серебра, покрытых благородными металлами для предотвращения коррозии. Существует мнение, что используемый материал не имеет значения, если вилки RCA хорошо спроектированы и изготовлены.

Проводники : Доступны в виде одножильных или многожильных проводов от 30 AWG (американский калибр проводов) до 22 AWG в конструкциях от 02 до 16 проводников / жил для создания аналоговых межсоединений. Они также доступны в меди и серебре с различной степенью чистоты. Утверждается, что медь имеет теплый звук, тогда как серебро, как утверждается, имеет хорошо освещенную презентацию. Существует школа мысли, которая считает, что кабель достаточного сечения, независимо от типа используемого металла, не должен иметь никаких слышимых различий.

Экранирование : Трубчатая медная или алюминиевая оплетка/фольга, которая покрывает всю длину жгута кабелей, является стандартом. Предполагается, что большинству систем воспроизведения аудио/видео могут не понадобиться экранированные кабели RCA, если их длина остается достаточно короткой. В некоторых условиях неэкранированные кабели RCA могут создавать слышимый шум из-за EMI (электромагнитных помех) / RFI (радиочастотных помех) от соседнего электронного оборудования или мобильных телефонов.

Оплетка : При использовании 03 и более проводников оплетка облегчает прокладку кабелей и внешний вид. Некоторые утверждают, что оплетка также служит защитой от электромагнитных и радиопомех.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
