Что такое микрофонный усилитель. Какие бывают типы микрофонных усилителей. Как работают транзисторные и ламповые микрофонные усилители. Какие основные характеристики микрофонных усилителей. Как выбрать микрофонный усилитель для домашней студии.
Назначение и принцип работы микрофонных усилителей
Микрофонный усилитель — это устройство для усиления слабого электрического сигнала, поступающего с микрофона, до уровня, необходимого для дальнейшей обработки или записи. Основные функции микрофонного усилителя:
- Усиление сигнала микрофона в 100-1000 раз
- Согласование высокого выходного сопротивления микрофона с низким входным сопротивлением последующих устройств
- Обеспечение фантомного питания для конденсаторных микрофонов
- Регулировка усиления и частотной характеристики
Принцип работы микрофонного усилителя заключается в усилении слабого входного сигнала с помощью одного или нескольких активных элементов — транзисторов, ламп или операционных усилителей. При этом важно обеспечить минимальный уровень шумов и искажений.
Основные типы микрофонных усилителей
Микрофонные усилители можно разделить на несколько основных типов:
1. Транзисторные усилители
Используют биполярные или полевые транзисторы. Отличаются компактностью, низким энергопотреблением и невысокой стоимостью. Обеспечивают хорошее усиление и низкий уровень шумов.
2. Ламповые усилители
Построены на электронных лампах. Имеют характерное «теплое» звучание за счет мягких нелинейных искажений. Более габаритные и дорогие, чем транзисторные.
3. Гибридные усилители
Сочетают лампы и транзисторы, объединяя достоинства обоих типов. Лампа обычно используется во входном каскаде.
4. Усилители на операционных усилителях
Применяют специализированные микросхемы операционных усилителей. Обеспечивают высокие характеристики при компактных размерах.
Схемотехника микрофонных усилителей
Рассмотрим типовые схемы микрофонных усилителей на различных активных элементах:
Транзисторный усилитель
Простейший транзисторный микрофонный усилитель можно реализовать на двух каскадах по схеме с общим эмиттером:
«`text
+12V
|
R1
|
C1 |
Mic Input —||—+—[ VT1 ]—+
| |
R2 R3
| |
GND GND
+12V
|
R4
|
C2 |
||—+—[ VT2 ]—+— Output
| |
R5 R6
| |
GND GND «`Здесь VT1 и VT2 — биполярные транзисторы n-p-n типа (например, BC547). R1, R4 — коллекторные нагрузки, R2, R5 — резисторы смещения базы, R3, R6 — эмиттерные резисторы. C1, C2 — разделительные конденсаторы.
Ламповый усилитель
Типичная схема лампового микрофонного усилителя на триоде:
«`text +250V | R1 | C1 | Mic Input —||—+—-[ V1 ]—-+— Output | | R2 R3 | | GND GND «`Здесь V1 — триод (например, 12AX7), R1 — анодная нагрузка, R2 — катодный резистор, R3 — резистор смещения сетки. C1 — входной разделительный конденсатор.
Усилитель на операционном усилителе
Простой микрофонный усилитель на операционном усилителе:
«`text +Vcc | R2 C1 | Mic Input —||—+—+ | | R1 | | | GND | | +—+— | | | + | —+ DA1 —+— Output | — | | | +—+— | GND «` Здесь DA1 — операционный усилитель (например, NE5532), R1 — входной резистор, R2 — резистор обратной связи, задающий коэффициент усиления. C1 — входной разделительный конденсатор.Основные характеристики микрофонных усилителей
При выборе микрофонного усилителя следует обращать внимание на следующие основные характеристики:
1. Коэффициент усиления
Определяет во сколько раз усиливается входной сигнал. Типичные значения 30-60 дБ. Должен быть достаточным для согласования уровня микрофона с входом микшера или звуковой карты.
2. Уровень собственных шумов
3. Частотная характеристика
Показывает равномерность усиления в звуковом диапазоне частот. Для качественного усилителя должна быть максимально плоской в диапазоне 20 Гц — 20 кГц.
4. Максимальный входной уровень
Определяет способность усилителя работать с сильным входным сигналом без перегрузки. Типичные значения +10…+20 dBu.
5. Коэффициент нелинейных искажений
Характеризует степень искажения сигнала при усилении. Меньше — лучше. Хорошие значения: менее 0.01%.
Выбор микрофонного усилителя для домашней студии
При выборе микрофонного усилителя для домашней студии звукозаписи следует учитывать:
- Тип используемых микрофонов (динамические, конденсаторные)
- Необходимость фантомного питания
- Требуемое количество каналов
- Совместимость с имеющимся оборудованием
- Бюджет
Для начинающих подойдут недорогие 1-2 канальные транзисторные или гибридные усилители. Продвинутым пользователям стоит обратить внимание на многоканальные ламповые усилители или усилители класса A.
Заключение
Микрофонный усилитель — важный элемент любой звукозаписывающей системы. Правильный выбор усилителя позволяет раскрыть потенциал микрофона и получить качественный звук без шумов и искажений. При выборе следует обращать внимание на основные технические характеристики и особенности конкретной модели.
Шпионские штучки, или Секреты тайной радиосвязи / Библиотека / Арсенал-Инфо.рф
2.1. Назначение и основные характеристики микрофонного усилителя
Главной задачей, решаемой микрофонными усилителями, применяемыми в миниатюрных радиопередатчиках, является обеспечение усиления низкочастотного сигнала, формируемого на выходе микрофона, до уровня, необходимого для корректной работы модулятора. Микрофонные усилители представляют собой одну из разновидностей усилителей сигналов низкой частоты, под которыми подразумеваются устройства, предназначенные для усиления электрических колебаний низкочастотного диапазона, то есть таких сигналов, частота которых находится в пределах от 16 Гц до 20 кГц.
Требования, предъявляемые к микрофонным усилителям, зависят от сферы их применения. Поэтому микрофонные усилители, используемые, например, в высококачественной звуковоспроизводящей аппаратуре, имеют более качественные характеристики по сравнению с микрофонными усилителями, разрабатываемыми для малогабаритных радиопередающих устройств. Соответствующим образом отличаются и схемотехнические решения, применяемые при конструировании микрофонных усилителей.
Среди основных характеристик усилителей низкой частоты вообще и микрофонных усилителей в частности следует отметить коэффициент усиления, амплитудно-частотную характеристику и полосу пропускания. Именно эти характеристики оказывают определяющие влияние на выбор необходимого схемотехнического решения для микрофонного усилителя.
Одним из важнейших показателей работы микрофонного усилителя является коэффициент усиления. При этом различают коэффициент усиления по напряжению, по току и по мощности. Коэффициент усиления по напряжению (по току или мощности) численно равен отношению напряжения (тока или мощности) на выходе усилителя к напряжению (току или мощности) на его входе. Общий коэффициент усиления многокаскадного усилителя равен произведению коэффициентов усиления входящих в его состав отдельных каскадов.
Коэффициент усиления является безразмерной величиной.
Однако часто его значение представляется в логарифмических единицах – децибелах (дБ). Децибел представляет собой десятую долю бела (Б) и является десятичным логарифмом отношения напряжения (тока или мощности) сигнала на выходе усилителя к напряжению (току или мощности) на его входе. Поэтому при определении общего коэффициента усиления многокаскадного усилителя, коэффициенты усиления отдельных каскадов которого выражены в децибелах, числовые значения этих коэффициентов следует сложить.
Поступающие на вход микрофонного усилителя сигналы разных частот усиливаются с разным коэффициентом усиления, поэтому особое значение имеет амплитудно-частотная характеристика усилителя, которая представляет собой зависимость коэффициента усиления от частоты усиливаемого сигнала. Такая характеристика формируется посредством измерения напряжения на выходе усилителя при постоянной амплитуде и изменяемой частоте входного сигнала.
Анализ формы амплитудно-частотной характеристики микрофонного усилителя позволяет определить ширину полосы пропускания, под которой обычно понимается полоса частот, в пределах которой коэффициент усиления уменьшается до уровня 0,707 от своего максимального значения.
Иногда для оценки качественных параметров микрофонного усилителя используется такая характеристика, как чувствительность. Под чувствительностью в данном случае понимается минимальный уровень сигнала, подаваемого на вход усилителя, при котором уровень сигнала на его выходе будет равен требуемому значению. В миниатюрных радиопередатчиках и радиомикрофонах уровень сигнала, формируемого на выходе микрофонного усилителя, должен быть таким, чтобы обеспечивалась корректная работа модулятора.
При выборе схемы микрофонного усилителя для малогабаритных радиопередающих устройств большое значение имеют и другие характеристики, например, нелинейные искажения. Однако их подробное рассмотрение выходит за рамки данной книги.
Похожие книги из библиотеки
Великий Ильюшин. Авиаконструктор №1
К 120-летию гения авиации! Самая полная творческая биография великого авиаконструктора, чей легендарный Ил-2, по словам Сталина, «нужен был нашей Красной Армии как воздух, как хлеб». Подлинная история всех проектов С.В. Ильюшина — как военных, так и гражданских, от первых опытных моделей 1930-х гг. до современных авиалайнеров.
Мало кому из конструкторов удается создать больше одного по-настоящему легендарного самолета, достойного войти в «высшую лигу» мировой авиации. У ильюшинского КБ таких шедевров более десятка. Непревзойденный Ил-2 по праву считается лучшим штурмовиком Второй Мировой, Ил-4 — выдающимся бомбардировщиком, Ил-28 — «гордостью советского авиапрома», а военно-транспортный Ил-76 в строю уже 40 лет! Не менее впечатляют и триумфы заслуженного ОКБ в гражданском авиастроении — «илы» успешно конкурировали с лучшими зарубежными авиалайнерами, четыре самолета, носивших имя Ильюшина, выбирали советские руководители, а Ил-96 и поныне «борт № 1» российских президентов.
Самозарядные пистолеты
Книга представляет собой систематизированный обзор наиболее известных боевых пистолетов, разработанных и выпускавшихся в период с начала XX века по наши дни. В этой работе представлена не только информация по конструкции, характеристикам и отличительным особенностями различных моделей пистолетов, но и личные впечатления владельцев и пользователей некоторых из представленных в книге образцов, а так же краткие обзоры исторических событий, послуживших основой к разработке и принятию на вооружение тех или иных систем.
«Крайним средством защиты народа от государственной тирании является право хранить и носить оружие – и это главный довод для сохранения этого права»
Третий президент США Томас Джефферсон
Советские танковые армии в бою
Новая книга от автора бестселлеров «Штрафбаты и заградотряды Красной Армии» и «Бронетанковые войска Красной Армии». ПЕРВОЕ исследование истории создания и боевого применения советских танковых армий в ходе Великой Отечественной.
Они прошли долгий и трудный путь от первых неудач и поражений 1942 года до триумфа 1945-го. Они отличились во всех крупных сражениях второй половины войны – на Курской дуге и в битве за Днепр, в Белорусской, Яссо-Кишиневской, Висло-Одерской, Берлинской и других стратегических наступательных операциях. Обладая сокрушительной мощью и феноменальной подвижностью, гвардейские танковые армии стали элитой РККА и главной ударной силой «блицкригов по-русски», сломавших хребет прежде непобедимому Вермахту.
Великие танковые сражения. Стратегия и тактика. 1939-1945
Книга посвящена главной ударной мощи сухопутных сил – танковым войскам. Автор реконструировал основные танковые сражения Второй мировой войны, подробно рассказал о предыстории создания и послевоенном развитии бронетанковой техники, дал характеристику различных видов и типов танков, уделяя большое внимание броневой защите и параметрам танковых орудий, их маневренности в конкретных ландшафтах. Издание снабжено картами, схемами и фотографиями.
Микрофонный усилитель в Украине. Цены на Микрофонный усилитель на Prom.ua
Микрофонный усилитель для электр. и динам. LA3161
На складе в г. Софиевская Борщаговка
Доставка по Украине
72 грн
Купить
«SashaMika»
MAX4466 электретный микрофонный усилитель модуль
Доставка из г. Полтава
90.40 грн
Купить
Интернет-магазин «Налетай»
Портативный перезаряжаемый усилитель голоса 2000 мАч с проводной микрофонной гарнитурой и поясом NORWII S358
Заканчивается
Доставка по Украине
650 грн
Купить
E-World
Портативный перезаряжаемый мини-усилитель голоса ZOWEETEK с проводной микрофонной гарнитурой и поясом=
Под заказ
Доставка по Украине
2 643 грн
Купить
USAFORUkraine
Усилитель звука UKC AMP 747 Bluetooth / USB / SD/MMC / Микрофонные входа
Доставка по Украине
6 582 — 7 239 грн
от 2 продавцов
7 500 грн
7 188 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «Доставлено «
Электретный микрофонный усилитель на м/с CD4007
На складе в г.
Софиевская Борщаговка
Доставка по Украине
46 грн
Купить
«SashaMika»
Мікрофонний підсилювач MAX9814
На складе
Доставка по Украине
134 грн
Купить
Інтернет-магазин «Мікроампер»
Модуль микрофонного усилителя XH-M173 PT2399 , sku : 7949
На складе
Доставка по Украине
351 грн
326.43 грн
Купить
ГОРИЗОНТ gorizont-el.com.ua
Усилитель звука AMP 909 + USB порт / Слот для карт памяти SD/MMC / Микрофонные входа (дропшиппинг)
Доставка по Украине
4 209 грн
Купить
Интернет магазин «БЕЗ НАКРУТОК»
Предварительный микрофонный усилитель для подключения к AUX, ауксам, Line In, линейным входам.
Доставка по Украине
от 500 грн
Купить
Интернет-магазин «Radio Continent»
Микрофонный усилитель (или воспроизведения) на КТ3102 (BC547C)
На складе в г. Софиевская Борщаговка
Доставка по Украине
48 грн
Купить
«SashaMika»
Электретный микрофонный усилитель регулируемый GY-MAX4466 MAX4466 (17644)
Доставка из г.
Ивано-Франковск
67 грн
Купить
beegreen
Датчик звуку, мікрофонний підсилювач MAX4466
Доставка по Украине
88.60 грн
Купить
«DiyLab» — інтернет-магазин електронних модулів та компонентів

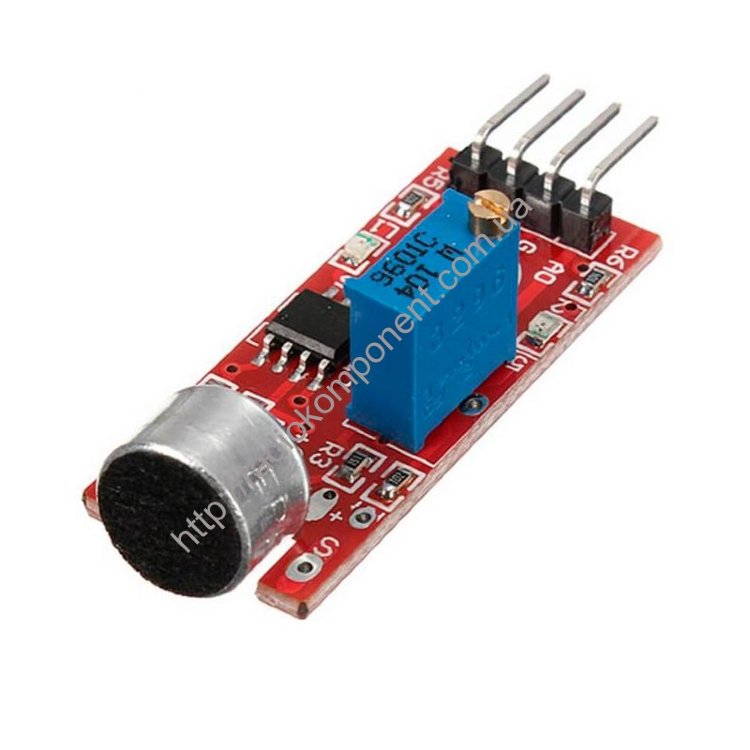

Модуль микрофонного усилителя KY-037
