Однотактные ламповые усилители: особенности конструкции и преимущества звучания — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое однотактный ламповый усилитель. Как он устроен. Почему многие аудиофилы ценят его звучание. Какие преимущества и недостатки есть у однотактных схем. Как правильно выбрать и собрать однотактный ламповый усилитель.

Содержание

Что такое однотактный ламповый усилитель

Однотактный ламповый усилитель — это усилитель мощности, в выходном каскаде которого используется одна лампа (или несколько ламп, включенных параллельно). Такая схема отличается от двухтактной, где в выходном каскаде работают две лампы в противофазе.

Основные особенности однотактного лампового усилителя:

Простота схемы
Отсутствие проблемы симметрирования выходного каскада
Работа выходной лампы в режиме класса А
Низкий уровень искажений сигнала
Характерное «ламповое» звучание
Невысокая выходная мощность (обычно до 10-15 Вт)

Принцип работы однотактного лампового усилителя

Принцип работы однотактного лампового усилителя основан на усилении сигнала одной выходной лампой, работающей в режиме класса А. Упрощенная схема такого усилителя выглядит следующим образом:

Входной сигнал подается на управляющую сетку лампы
Усиленный сигнал снимается с анода лампы
Выходной трансформатор согласует высокое выходное сопротивление лампы с низкоомной нагрузкой (акустической системой)
Постоянная составляющая анодного тока компенсируется подмагничиванием сердечника трансформатора

Такая схема позволяет получить очень низкий уровень искажений, но имеет ограничения по выходной мощности.

Преимущества однотактных ламповых усилителей

Почему многие аудиофилы ценят однотактные ламповые усилители? У этой схемы есть ряд важных преимуществ:

Чистое и детальное звучание за счет работы в классе А
Отсутствие проблемы симметрирования выходного каскада
Простота схемы, надежность
Мягкое ограничение при перегрузке
Характерный «ламповый» тембр звучания
Широкая звуковая сцена
Низкий уровень интермодуляционных искажений

При этом такие усилители имеют невысокую выходную мощность и требуют использования высокочувствительных акустических систем.

Особенности конструкции однотактных ламповых усилителей

При разработке и сборке однотактного лампового усилителя важно учитывать следующие конструктивные особенности:

Выбор мощной выходной лампы (6С33С, 300B, 2A3 и др.)
Качественный выходной трансформатор с подмагничиванием
Стабильный источник питания с хорошей фильтрацией
Оптимальный режим работы выходной лампы
Качественные комплектующие в сигнальном тракте
Продуманная компоновка для снижения наводок

Особое внимание нужно уделить выходному трансформатору, от которого во многом зависит качество звучания усилителя.

Выбор ламп для однотактного усилителя

Для однотактных усилителей часто используются следующие типы выходных ламп:

300B — классическая лампа с мягким звучанием
2A3 — лампа с «сладким» тембром
6С33С — мощная лампа с динамичным звуком
6C41C — доступная отечественная лампа
845 — мощная лампа для усилителей большой мощности

Выбор лампы зависит от требуемой мощности, доступности и личных предпочтений по звучанию. Важно обеспечить оптимальный режим работы выбранной лампы.

Особенности звучания однотактных ламповых усилителей

Однотактные ламповые усилители имеют характерное звучание, которое ценят многие аудиофилы:

Мягкий, «ламповый» тембр
Детальное и прозрачное звучание
Широкая звуковая сцена
Отличная микродинамика
Естественная передача вокала
Комфортное длительное прослушивание

При этом звучание может различаться в зависимости от выбранных ламп и качества компонентов. Некоторые считают звук однотактных усилителей излишне окрашенным, но многим нравится именно такой характер звучания.

Недостатки однотактных ламповых усилителей

У однотактных ламповых усилителей есть и определенные недостатки:

Невысокая выходная мощность (обычно до 10-15 Вт)
Необходимость использования высокочувствительных акустических систем
Сложность изготовления качественного выходного трансформатора
Повышенный уровень фона переменного тока
Ограниченный частотный диапазон (особенно в области низких частот)
Высокое энергопотребление

Эти недостатки ограничивают применение однотактных усилителей, но для многих аудиофилов их преимущества перевешивают минусы.

Высококачественный однотактный усилитель мощности Манакова

Автор схемы этого усилителя занимается конструированием высококачественной звуковоспроизводящей аппаратуры с 1963 года. По моему мнению, он немало преуспел в этом. Конструкции его имеют отличное звучание, легко повторяемы и имеют заслуженный успех даже у начинающих. Я лишь (с разрешения автора) изложу особенности его работы.

Вниманию читателей предлагается простая оригинальная схема усилителя мощности в двух вариантах. Первый – бюджетный, с автоматическим смещением выходной лампы. Второй – с фиксированным смещением от отдельной обмотки силового трансформатора.

По мнению автора схемы, вариант с фиксированным смещением отличается более глубоким и красивым звуком, хотя и вариант с автоматическим смещением вас не разочарует, позволив всем его повторившим, не узнать звучание своих любимых записей.

Рис.1 Вариант схемы А. Манакова с автосмещением выходной лампы. Выходной трансформатор фирмы “Аудиоинструмент”

Схема усилителя в варианте с автосмещением выходной лампы приведена на рис. 1 Входной сигнал после регулятора громкости подается на управляющую сетку двойного триода 6Н2П.Лампа эта имеет высокий коэффициент усиления и высокое внутреннее сопротивление, что в данном случае не очень хорошо. В подробности этого я вдаваться не буду, так как об этом можно прочитать в любой радиотехнической литературе.

Основной особенностью включения лампы предварительного каскада является параллельное включение двух триодов, находящихся внутри одного баллона лампы 6Н2П. Этим достигается уменьшение внутреннего сопротивления лампы, что влечет за собой улучшение нагрузочной способности и соотношение сигнал/шум. Сопротивление нагрузки выбрано не случайно, при этом достигается компенсация коэффициента нелинейных искажений выходного каскада и высокая динамика сигнала. Конденсатор 470 мкф, шунтирующий резистор катода, позволяет устранить влияние обратной связи, уменьшающей усиление первого каскада.

Конденсатор 0,22мкф является разделительным и от его качества очень сильно зависит звук усилителя в целом. Можно применить ФТ, К71, К78 ,при желании получить более “теплое” звучание К40У-2, К40У-9, К42У-2. Не рекомендуется БМ, МБМ ввиду их утечки. Нежелательно применять К73 из-за их менее естественного звучания. Еще одно. При применении выходного трансформатора ТВЗ 1-9,емкость этого конденсатора следует уменьшить до 0,047-0,068 мкф. Дело в том, что ламповый однотактник при внешней простоте -конструкция сложная, например, емкость этого конденсатора входит в расчет амплитудно-частотной характеристики выходного каскада.

Теперь о выходном каскаде. Лампа 6П43П была выбрана не случайно. После прослушивания многих экземпляров ламп 6П14П,6П18П,6П43П было отдано предпочтение именно последней. Конструкция лампы характеризуется правильной геометрией внутренних частей, что само по себе говорит о высоком классе этого пентода. Поставьте именно эту лампу. Вы будете вознаграждены сочным и ярким звучанием, прекрасной детализацией звука и его оттенками.

Емкость конденсатора в цепи автоматического смещения можно увеличить до 1000 мкф (сравните звук), а резистором, включенным параллельно этому конденсатору, выставляется ток катода выходной лампы в пределах 50 ма (в варианте с автосмещением).

Автор использовал выходной трансформатор ТВЗ 1-9 от лампового телевизора, перебранный и “сваренный” в парафине заново, заменив бумагу в зазоре на чертежную кальку, я же использовал трансформатор TW6SE московской фирмы “Аудиоинструмент”.

По моему мнению, отличному, например, от мнения Симулкина, схема усилителя которого приведена в журнале “Радиохобби” №2 за 2003год (стр.57), никакой другой режим, кроме триодного, использовать не нужно. Рассуждения Станислава на странице 58 о пентодном включении выходной лампы для рок-музыки,ультралинейного для шансона и реггей, а триодного для классической музыки мне кажутся спорными. Эклектикой можно заниматься, но к звуку это никакого отношения не имеет. Основы построения высококачественных усилителей неизменны в течение многих десятилетий. Это:

1. Кратчайший, с наименьшими потерями, путь сигнала.

2. Высококачественные комплектующие.

3. Триодный режим выходного каскада.

Щелкать переключателем, да еще в анодной цепи, нелогично и нецелесообразно. С этим к сурдологу.

Рис. 2 Схема БП для усилителя А. Манакова на 6П43П с автосмещением

Вариант блока питания приведен на рисунке 2. Схема БП не отличается от описанных многократно и в комментариях не нуждается. Питать накал постоянным током не нужно, это приведет к ухудшению микродинамики.

Рис. 3 Вариант схемы А. Манакова с фиксированным смещением выходной лампы.

Для варианта усилителя с фиксированным смещением выходной лампы, схема которого приведена на рис. З, в блок питания добавляется дополнительный источник напряжения смещения, схема которого дана на рис.4. Подстроечным резистором R2 выставляется напряжение 0,04-0,05 вольт в контрольной точке К.Т. на схеме усилителя рис.3.

Рис. 4 Схема БП для варианта с фиксированным смещением.

В заключении привожу параметры усилителя при фиксированном смещении, измеренные А. Манаковым.

Р вых =2,5 Вт при КНИ=2-3% на частоте 1000 Гц. При Рвых=2,2 Вт КНИ=0,8-1% При использовании ТВЗ 1-9 частотный диапазон с 35-40 Гц до 18-19 кГц при неравномерности 1,5-2,0 дБ. (Зависит от качества исполнения ТВЗ 1-9). При использовании TW6SE фирмы “Аудиоинструмент”, диапазон частот еще шире. Более подробно об изделиях этой фирмы можно узнать по ссылке на сайте моего хорошего друга Михаила Торопкина www.metaleater.narod.ru

Пусть вас не пугает невысокая выходная мощность – в комплекте с акустикой, чувствительностью от 90 дБ, 2-З Вт вполне достаточно.

В дальнейшем предполагается ознакомить читателей со многими схемами А.Манакова, отличающимися простотой и оригинальностью, а так же прекрасным звуком.

Автор: Пузанов В., г Брянск

Ламповый усилитель новичку. Двухтактный или однотактный?!

Какова причина написания статьи? Возможно это моё излишнее сердобольное желание объяснить телезрителям то, чего они слушать не хотят. Следовательно — это пустая затея. Однако желание написать этот текст существует, поэтому строчки будут написаны. И если нескольким людям эта писанина пригодится, то уже хорошо. В статье есть рациональные сведения для новичков и здравый смысл присутствует.

Вначале напишу несколько житейских наблюдений. Возникновение темы построения и темы специфического звучания ламповых усилителей в 21 веке мною было воспринято как анекдот. Более 40 лет назад ко мне пришел первый опыт конструирования этого чуда. И с тех пор значительно расширен кругозор, освоено новое знание, получена квалификация, накоплены умения и опыт. Однако всеобщий интерес оказался заразительной штукой. Поэтому окунаясь в эту тему на новом жизненном витке могу лишь заключить, это стало мне интересно. Природа интереса скорее в экзотике, скорее в удивительном зрелище, в большом тепловыделении оживающего стекла. Отдавая себе отчёт, в том, что тема эта надуманная, и напичкана она в основном маркетинговыми ходами, для расширения продаж, тем не менее я взялся за постройку серии усилителей, фотографии образцов которых позднее будут размещены на этом сайте. В том числе и для продажи. Довольно неожиданным для меня оказался факт, что пара усилителей из представленных на сайте уже продана, а на некоторые из оставшихся образцов усилителей уже получена предоплата, осталось найти время для завершающих штрихов по отделке.

Смею уверить, внешний вид моих самоделок будет выше среднего и любителям эстетики будет на что посмотреть. Мои образцы конечно не блещут фабричными формами изготовления, однако сделаны они со вкусом, в единой манере. Учитывая кустарный характер производства, и копеечную себестоимость железок, стекляшек и деревяшек они всё же заслуживают внимания. Изначально я ориентировался на поиск схемных решений для построения достаточно мощных усилителей. А поскольку звуковые мощности 25-120 ватт обеспечивают преимущественно двухтактные схемы, здесь вообще не будет однотактной схемотехники. Ценников демократичных здесь тоже не будет. Практически все цены начинаются от 30k. Пример показан ниже.

Убеждён, однотактная схемотехника — это простовато. Однотактная ламповая схемотехника предназначена для начинающих паяльщиков, для мальчишей. В однотактной схеме звуковой транс расположен в аноде одной лампы, а стало быть, он установлен в положительном плече источника питания. Через транс хлещет сквозной постоянный ток. Подмагничивание постоянным током заставляет снижать эффективность выходного трансформатора, бороться с насыщением, увеличивать массу и габариты «железа». Далее начинается борьба с чётными гармониками и прочий гемморой, называемый преодолением трудностей. Уважаю людей творческих, у кого в мозгу удивительное заблуждение, особого качества звучания однотактных схем. Это примерно как ходить с одним яичком в убеждении, что это естественно и красиво. Дешевизна однотактных конструкций подкупает. Видимо идея получить из полукомплекта деталей, достойный усилитель захватывает многих. Фанатики пусть хоть из золота мотают однотактные трансформаторы, смысла в этом мало. Солидарен с позицией Юрия Игнатенко и других здравомыслящих людей по поводу лидерства двухтактных усилителей.

Наблюдение и оценка распространенности схемотехники ламповых усилителей в сети подтвердили мое первоначальное предположение, что однотактные схемы — это отстой. Везде и всюду на поверхности Интернета лежат однотактные ламповые схемы. Каких только SE-монстров любители «качественного» звука не придумали! Причем, как дешёвого исполнения, так и самого дорогого. Однако всё, что валяется под ногами я склонен отнести скорее к мусору. Драгоценности под ногами не валяются.

Совсем наоборот обстоит дело в отношении законченных и лаконичных двухтактных схем. По запросу на конкретные типы ламп найти не удаётся практически ничего. Несколько ссылок уводят на форумы, где царит словоблудие, а все схемы закрыты от доступа. Только после регистрации (иногда платной) доступ на форум возможен и схемы бывают читаемы. Нужно заметить, что схемотехника ламп не отличается разнообразием. Это объективный факт, поскольку усложнение схемы неизбежно приводит к усложнению выходного трансформатора. Выходной трансформатор и есть «камень преткновения» ламповой схемотехники. Типовые схемы на сайтах конечно же есть. Но как только в схему внесена «штучка», этой схеме сразу присваивают имя собственное. Иногда доработки стоящие, а иногда — шелуха. Обращаю внимание телезрителя на принципиальную важность выделенного текста. Если вам попадается материал, где изложение начинают с выбора ламп, с рассуждений об особенностях звучания конкретных ламп, просто выбросьте заметку на помойку, даже если это заметка моя. Указанное изложение имеет сокрытую информацию, может содержать ложь или преследует лукавую цель. Либо автор просто не совсем компетентен. Обыкновенная логика подсказывает, что построение лампового усилителя начинают с выбора выходного трансформатора, либо с удачной находки готового или купленного трансформатора (пары трансформаторов). Этот самый выходной трансформатор, обязательно должен иметь выходную обмотоку (обмотки) согласованную с сопротивлением акустических систем. Будьте внимательнее, определяющим фактором здесь выступает бюджет проекта. Хороший трансформатор может слопать 80% всего бюджета усилителя. Именно под фиксированные параметры трансформатора выбирают лампы. Под низкоомную нагрузку применяют триоды, под высокоомную — пентоды или тетроды. Здесь размышления снова упираются в бюджет. Но могут они упереться и в глупую влюблённость (если мозг уже поражён «аудиофильской» бациллой от гуру или другого «авторитета»). Гоняться за стеклянными баллонам с иностранными буковками и платить за них бешенные деньги такая же глупость, как покупать мотор от Роллс-Ройса для собственного Москвича во дворе. Глупо платить долларами за вакуум. Ценник на импортный вакуум с рекламными примочками неразумный. А совдеп-вакуум чаще всего ничем зарубежным стекляшкам не уступает. В этой теме больше понтов, чем здравого смысла.

Бестрансформаторные схемы я пока вовсе не рассматриваю, поскольку есть опасность поражения электротоком в отсутствии гальванической развязки с сетью.

Сокрытие даже известной двухтактной схемотехники, а также незаметная подмена ценностей и приоритетов, на мой взгляд, является прямым следствием того, что двухтактные схемы имеют коммерческий потенциал. Это обыкновенные манипуляции сознанием. А раз так, то никакие смягчающие обстоятельства не могут ослабить хватку сетевых коммерсантов, которые любыми путями постараются превратить информацию в монету. На плаву же болтается шлак, вроде однотактной схемотехники. Вместе с ней следует куча словестного мусора от наивного телезрителя или лукавого администратора. Вместо признания, что однотакные схемы предназначены для начинающих радиолюбителей, идет распускание слюней по поводу особо тонкого качества звука, воспроизводимого однотактными пукалками. А по сути однотактные SE-схемы годятся для пацанов, а также для престарелых пацанов, которые так и не повзрослели. Сказанное вовсе не означает, что в сети невозможно найти ничего путного. Древние двухтактные схемы иногда встречаются в старых журналах. Однако лодырю старые журналы Радио из библиотеки конечно же невдомёк. Кроме того, давние технические решения зачастую уже морально устарели. А используемые там трансформаторы иногда озадачивают сложностью и трудоемкость изготовления. Большинство же радиолюбительского народа интересуют готовые схемы с известными номиналами, чтобы не нужно было думать. А такие двухтактные решения для распространённого железа и сравнительно простой элементной базы опытные авторы не показывают.

В этом отношении у меня нет иллюзий. Автору свойственно охранять схемные решения, дающие хороший результат за небольшие деньги. Это нормально для человеческого общества. Человек зачастую не задумываясь крадет чужое, он так устроен. Проблема здесь в ментальности обывателя-совка и вороватости человека вообще. Кстати ламповая схемотехника не так сложна, как транзисторная, и рассчитать элементарные узлы довольно просто. А в ходе макетирования допущенные ошибки будут поправлены безо всякого опасения спалить материальную часть. Лампы сами по себе — дубовые и спалить их довольно сложно, это не транзисторы с микросхемами. С лампами можно много экспериментировать, регулировать и настраивать без опасения повреждений. Но люди справедливо рассуждают, что «тяпуть» готовое всё равно проще.

Про трансформаторы выходные у меня есть что сказать, и про типовые и про рукодельные. Однако тему эту детализировать пока не хочу. Возможно позднее, некоторые секреты станут более доступными, тогда они будут преданы огласке. Мои двухтактные усилители, нередко построены с параллельным включением выходных ламп. Иногда применяются 3-4 штуки в плече впараллель, но это уже экстрим. Ниже по ходу изложения показаны случайные фотографии, на примере которых можно понять, где есть рациональное зерно, и в какой момент чувство меры оказывается выключенным и начинаются излишества. Перечислю основные названия ламп, интересных для меня в настоящее время. Это 6п3с, 6п6с, 6п13с, 6П44С, ГУ-50, ГИ-30, Г807, 6п18п, 6н13с, 6С19П, 6С41С, 6С33С, ГМ70, ГУ13, ГК71, ГУ80 и некоторые другие. Мелкие прямонакальные лампы я пока не рассматриваю. Для многих типов ламп у меня разработаны собственные или адаптированы уже известные схемные решения. В железе реализовано еще не всё, поскольку просто не хватает времени. Изготовлены и опробованы 4 комплекта оконечных стереоусилителей. На подходе еще 4 комплекта.

Определенные интерес представляет направление модификации схемотехники цепей питания ламповых усилителей в область применения импульсных источников. Для накала такое питание приемлемо однозначно. Есть смысл пробовать применять импульсное питания и для анодных цепей. При этом очень существенно меняются условия экранирования лампочек, а также силовых и сигнальных цепей. Фильтры цепей питания тоже можно делать полупроводниково-электронными. Интересно применение разных полупроводниковых штучек в цепях смещения и обратных связей. Однако это дело вкуса. Если вы упали от этих слов в обморок, то это не моя проблема. Читайте статью Александра Торреса про усь на лампах 6С33С. Торресу удалось пострить неплохой однотактный усилитель, но двухтактный у него получился бы лучше. А в статье той достаточно сарказма, хотя и излишне культурного.

Ни предубеждений, ни особых предпочтений у меня в области железа нет. В ламповой технике важны только конкретные расчетные и измеренные параметры, безопасность, а также цена. Принципиальным соображением следует считать необходимость точной настройки режимов ламп по приборам. Важны только минимальные искажения при максимальной мощности. Наплевать на ощущения аудифилов и любителей настройки на слух. Пусть они руководствуются своими соображениями и рассуждают как «играет» та или иная лампочка. Дуракам придется безжалостно сообщать, что они такие. При построении усилителя применять можно любые технические или схемные решения при наличии точного обоснования их назначения и достоинства. Например можно применять импульсные источники питания, их достоинства несомненны. Отличные массогабаритные показатели, небольшое тепловыделение, высокая стабильность. Однако есть помехи, вот их и нужно тщательно давить. В ламповой технике применять возможно всё, как и с любимой женой.

В качестве альтернативы импульсным источникам иногда можно ставить в блок питания анодные трансформаторы, хорошего качества, с небольшим рассеянием и мелким током холостого хода. Тороидальные силовые трансформаторы также возможно применять, если позволяет бюджет конкретного проекта. В качестве выходных двухтактных трансформаторов следует применять стержневые трансформаторы на ленточных ПЛ-сердечниках (при условии тщательного контроля качества воздушых зазоров). Это обусловлено высокой симметрией железок. Готовые трансформаторы из серий ТС, ТАН, ТН, ТП, ТПП и др., вполне могут быть рассмотрены как вариант сдвоенного выходного трансформатора для применения с распространёнными лапочками, но нужно предварительно просчитать, а далее подбирать. Иногда для собственного удовольствия можно намотать пару одиночных выходных трансформаторов на готовых ТС-каркасах или Ш-образном железе, но в этом случае нужно ориентироваться на сопротивление акустики и на конкретные лампы, и на заданное сопротивление в аноде. Определенного внимания заслуживает применение дифференциального включения броневых трансформаторов в двухтактных схемах. Однако дифференциальная схемотехника имеет очень серьёзные подводные камни в виде трудности подбора дифференциальной пары. Очевидной, проблема практической несимметрии железа станет тогда, когда человек разберется в простоте схемных решений для дифференциального включения. Трудности возникнут тогда, когда человек начнёт практически заниматься вопросом комплектования проекта усилителя железом.

Ниже для примера показаны картинки усилителей из интернета. На мой взгляд, можно считать оправданным применение в усилителе сдвоенных ламп, в случае необходимости повышения мощности двухтактного каскада. Наверное даже 3-4 штуки можно запареллелить. Но лучшим, более эффективным и более рациональным решением будет пререход на следующий габарит стеклянных баллонов, с увеличением уровня анодного напряжения. Не очень удачная идея строить грузоподъёмный БЕЛАЗ или быстроходный БУГАТТИ из большого числа моторчиков от ВАЗ 2101.

Очень сомнительной и довольно дорогой затеей является применение параллельного включения десятка ламп. Но окружающая среда весьма разнообразна, поэтому аномалии в природе встречаются, и отнестись к этому желательно уважительно и с пониманием.

Поскольку однотактные схемы — говнище (мопед в сравнении с автомобилем) следовательно наибольшее, что позволительно, — сказать про ЭТО, — пару слов. Обучалки и ликбез схемотехники можно освоить по журналам радио и пособиям для начинающих. В практической работе тратить на это время нельзя категорически. В отношении двухтактных схем нужно понимать, что наиболее важным узлом является, тщательно согласованный по входу и по выходу, выходной трансформатор. Если это рукопашное изделие, то сердечник лучше использовать пластинчатый Ш-образный. Если типовое, без переделки — то склоняюсь к мысли, что стержневые трансформаторы в ламповых схемах применять ловчее. Использование дифференциальной схемотехники Комарова, отчасти снимает головную боль обеспечения надлежащего качества УМЗЧ. Однако возникает другая проблема — поиска двух пар симметричных выходных трансформаторов. Массогабаритные показатели дифференциальных конструкций зачастую получаются пугающими. Кроме того, применение типовых корпусов становится затруднительным, да и дешевизной построения усилителя при удвоенном количестве трансформаторов «не пахнет».

Импортные выходные трансформаторы, как и зарубежный вакуум, применять не следует по соображениям здравого смысла. Ценник на них неразумный и ничем не обоснован. Только крайняя необходимость может послужить основанием для применения фирмовых изделий. Лучше обратиться к отечественным компаниям или совдеповским запасам. Хорошие выходники есть в продаже, но дороговато.

Среди моих приятелей есть уважаемые персоны, у которых сформировано устойчивое представление о нормальности концепции конструирования и применения однотактных усилителей. Мощности в 3 ватта им вполне достаточно, остальное компенсируется галюцинациями. Акустика у них, типа, высокочувствительная. Ну да и флаг им в руки. Важно здесь простое обстоятельство. Некоторая часть населения получает от звуков середины частотного диапазона удовольствие. И это пожалуй главное. Вот и пусть получают своё удовольствие, раз их мозги и уши так заточены. Возможно позднее у меня хватит времени, чтобы показать некоторые приёмы борьбы со сложностями, создаваемыми однотактными схемами. А нагромождение словестного бреда о тонкости и изяществе однотактного звука, а также особости (накатывании волной, широкой сцене, прозрачности, звонкости, вкусности и т.п.) пусть останется внутри их субъективного восприятия. Количественной оценки нужной совокупности разных компонент качества звука во взвеси перечисленных эпитетов люди почти всегда указать не в состоянии.

Среди населения есть немногочисленные индивиды, которые до старости готовы ходить в походы, сидеть у костра, вспоминая юность и тепло от коленки 16-летней подружки, петь жалостные песни под гитару. Это хорошие люди со специфическим мировозрением. Хорошо при этом, если у них есть благоустроенное место, в которое они смогут отнести дряхлеющую задницу по мере её старения. Хуже, если такого нету, а в качестве пристанища их ждёт общага или приют. Нередко такие граждане не смогли научиться управлять в своей жизни ничем более существенным, чем мопед или велосипед. Совершенно аналогично можно оценить привязанность столь же специфической части населения к однотактным усилителям. Эта привязанность зафиксирована на подкорке. Прошивка выполнена с применением какого-нибудь НЛП-фактора или авторитета. И это вовсе не плохо, это факт, это явление существует. Автомобили ВАЗ вполне пригодны для жизни. Поэтому не нужно расценивать моё изложение, как агрессию. Лучше попытаться услышать меня и понять подобие. Ведь даже дилетанту понятно, что Гранта лучше «копейки», а Ларгус полезнее, чем ВАЗ2104. Выходит, что более фундаментальным здесь является простое отсутствие ЛИЧНОСТНОГО РОСТА. И если человеку удастся догадаться об этом, то возможно получится сделать и выводы. Коль скоро стареющего человека такое устраивает, то молодым людям станет понятнее, на что стоит тратить драгоценное, уходящее от них ежеминутно время их жизни. Берегите своё время, не тратьте его на глупости, жизнь так коротка.

Евгений Бортник, июнь 2014, Красноярск, Россия

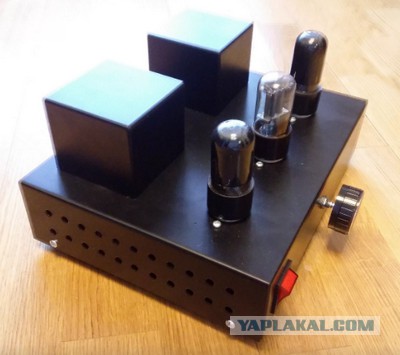

Однотактный высококачественный ламповый усилитель мощности

В современный исторический период, с точки зрения технологии, можно отнести к цифровой эре. Цифровые технологии в фотографии, звукозаписи, телевидении, радиосвязи, навигации, в ’’умном доме” и пр. — реалии нашего времени. Наряду с компьютерными средствами связи и передачи информации, они предоставили возможности, о которых раньше нельзя было и мечтать. В определённом смысле можно говорить об охвате этой технологией всего нашего быта и производства.

В последнее время численность любителей хорошего звука стала увеличиваться за счёт поколения, рождённого в цифровую эру и не заставшего ни виниловых дисков, ни магнитофонов. В значительной мере этому способствует тот факт, что большую часть музыки современный человек прослушивает через головные телефоны с мультимедийного плейера или смартфона, а в стационарных условиях — через нехитрую акустическую систему телевизора или компьютера с простыми однокристальными УМЗЧ.

Тем не менее с претензией на лучшее звуковоспроизведение известный производитель компьютерного железа тайваньская компания АОреn в 2002 г. выпустил материнскую плату АХ4В-533 Tube со звуковым трактом на лампе и несколькими “аудиофильскими” конденсаторами MultiCap, резисторами Vishay и проводами Cardas.

Причём лампу поставили нашу, российскую Sovtek 6922 (6Н23П). Затем была конструкция АОреn AX4GE Tube-G [1], с предварительным усилителем на трёх лампах и деталями попроще. И всё — эта инициатива подхвачена не была. В самом деле, чтобы повлиять на звуковоспроизведение кардинально, мало применить только буферный ламповый каскад, да и решение проблем теплового режима и режима питания лампы сразу увеличивает стоимость изделия.

Что же можно сделать в этом направлении? Ответ — применить полноценный ламповый усилитель мощности. Каким требованиям должен соответствовать УМЗЧ? Безусловно, ламповый усилитель звука должен быть построен в соответствии с определёнными правилами, сложившимися в результате вековой практики лампового звуковоспроизведения, с учётом современных технологий.

По возможности он должен быть несложным, иметь достаточную выходную мощность и хорошие параметры, разумные габариты и массу. Вопрос теплового режима и энергопотребления тоже может оказаться актуальным. В общем, понятный набор требований, зачастую находящихся в противоречии друг с другом.

В отличие от транзисторной схемотехники, ламповая традиционна. Придумать что-то прорывное сложно. Первая мысль при взгляде на схему лампового УМЗЧ — как всё просто! Но секрет хорошего звука, как правило, не в каком-то необычном схемотехническом решении, а в тщательной проработке конструкции и правильном выборе используемых элементов. Один из принципов ламповой схемотехники — звуковой тракт должен быть максимально коротким, а число каскадов усиления — минимально.

Хотя на практике не всё так уж однозначно, тем не менее, при прочих равных условиях, два каскада усиления предпочтительнее, чем три. Малокаскадность — одно из преимуществ ламповой схемотехники. От лампового каскада можно получить большой коэффициент усиления, при этом число каскадов усиления минимально.

Отсюда и особая звуковая панорама: музыкальные инструменты и голоса расположены по всему акустическому пространству. При прослушивании АС с “правильным” ламповым усилителем через некоторое время о громкоговорителях просто забываешь, их как бы нет, звук растворяется в пространстве, мозг перестаёт ассоциировать их с источником звука (конечно, при соответствующем качестве записи исходной фонограммы).

Итак, два каскада лучше, чем три. Тогда один лучше, чем два? Но может ли УМЗЧ иметь один каскад усиления? В середине прошлого века были устройства, в которых УМЗЧ построен всего на одной лампе — пентоде 6П9, например, в телевизорах “Рекорд-12”, “Енисей”. Применяли его и в любительских конструкциях усилителей.

Изначально эта лампа предназначалась для выходных каскадов широкополосных усилителей, в частности, в видеоусилителях телевизионных устройств [2]. Тем не менее любители лампового звучания успешно применяют эту лампу в звуковом тракте в предоконечном и выходном каскадах. Кроме того, лампа до сих пор доступна и недорога.

Пентод 6П9 имеет восьмиштырьковый (октальный) цоколь и металлический ударопрочный корпус. Зарубежные аналоги — 6L10 и 6AG7. По основным параметрам (но, увы, не по звучанию) к 6П9 близка отечественная пальчиковая лампа 6П15П (причём мощность рассеяния на аноде — до 12 Вт).

Благодаря большой крутизне (10… 11 мА/В) и высокому внутреннему сопротивлению (80…100 кОм) пентод 6П9 обладает усилением, достаточным для построения однокаскадного усилителя мощности! С одной лампы при входном напряжении 1,5В эфф можно получить выходную мощность до 2 Вт при коэффициенте гармоник около 4 %. Но проблема в том, что анодная нагрузка при этом должна быть примерно 10 кОм.

Джазово-рокенрольные импровизации

Есть такой вид времяпрепровождения – рассмотрение в сети всякой техники: Маранцы, Деноны, Ямахи, Ротели, Неды и проч. Подобный новодел окружает со всех сторон, свисает над головой, «упрашивая» купить, поменять и купить снова. Что иногда и происходит.

Но параллельно с этим у меня шел процесс доработки своей техники. Аудиофильскими, и не только, методами я пытался получить звук, который, по моим представлениям, соответствовал нужному мне уровню качества. Я добивался динамичного (драйвового), теплого, детального, прозрачного звука с незыблемой сценой. Вот где-то так… И это наконец произошло. Я получил нужный мне звук на транзисторном классе АВ. И что дальше? Тупик… Если звук теплый, и детальный, прозрачный и драйвовый, то в условиях конкретной комнаты его нельзя и нелепо делать еще более таковым, каков он уже есть, ибо все это уже есть. Но всегда хочется чего-то большего… И выход есть! Японский усилитель Luxman 550A. Транзисторный класс А. Всего 20Вт на канал. Но каких ватт! Искажения – 0,005%. Внутри все не просто правильно, а идеально правильно. Большие стрелочные индикаторы радуют глаз. Масть и отделка корпуса. Короче – Hi-End! 5700$!!! Подождите…

В моем случае интереснее, это уж точно, получить такой же звук на другом типе аппаратуры. Лампы! Лампы, лампы! Это вдохновляет.

Ибо каждый уважающий себя ценитель музыки должен иметь в своем арсенале и ламповый усилитель. Это и вдохновило, особенно творения тех храбрых джентльменов которые представили свои проекты в сети.

Чтобы не изобретать «велосипед», решено было создать усилитель из готовых схемных решений с привнесением своих представлений о «правильном».
