Что представляет собой польская антенна с усилителем. Как устроена польская антенна. Для чего используется усилитель в польской антенне. Какие преимущества дает применение польской антенны с усилителем. Как правильно выбрать и установить польскую антенну с усилителем.
Конструкция и принцип работы польской антенны

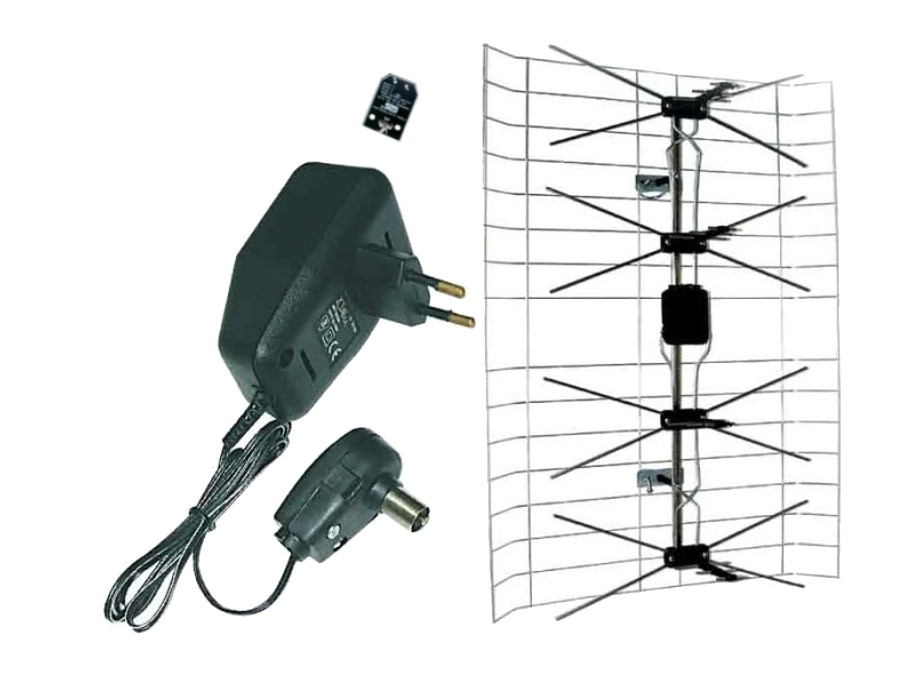

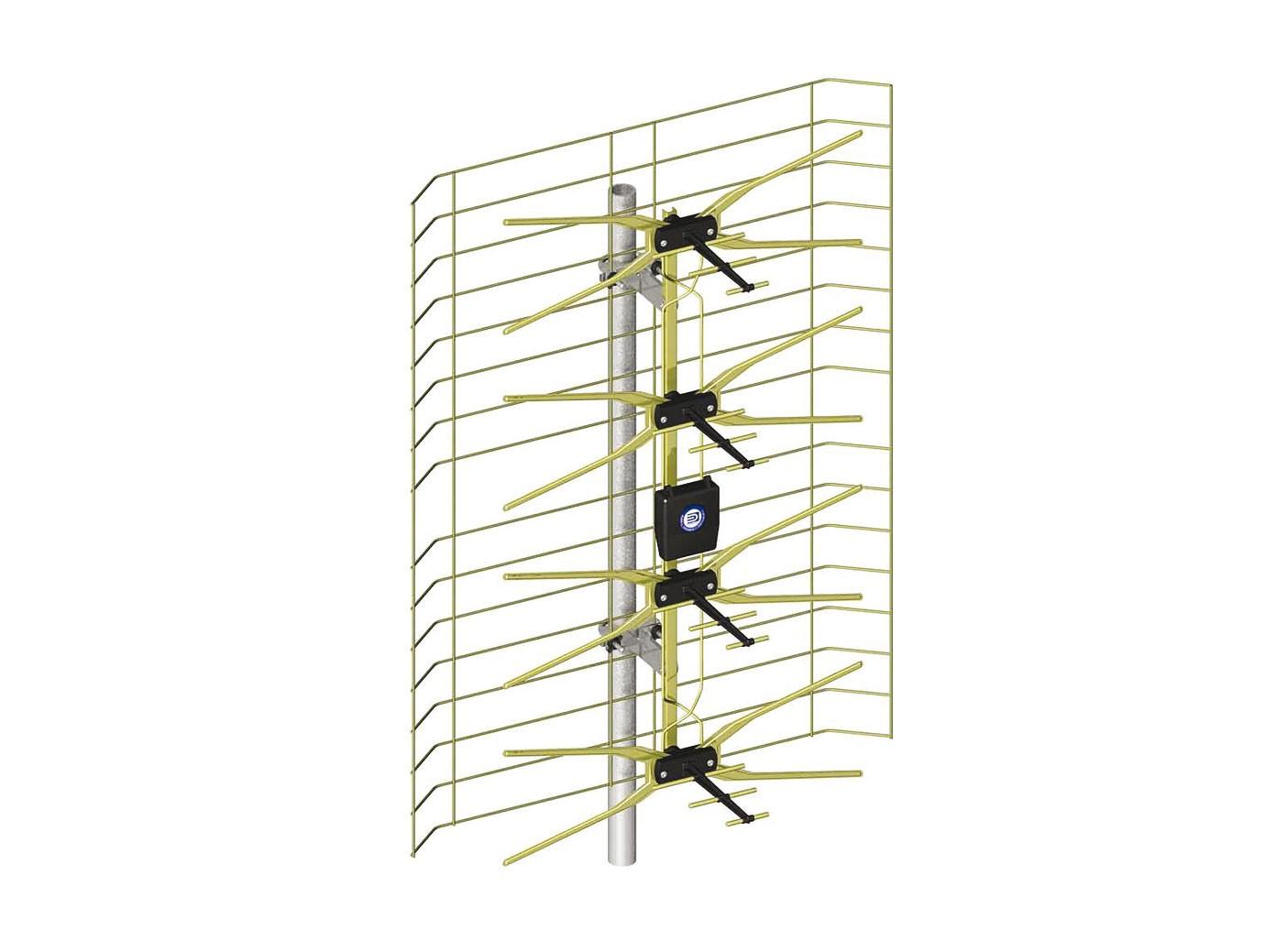

Польская антенна представляет собой широкополосную телевизионную антенну для приема эфирного телевидения. Ее основными элементами являются:
- Рефлектор — металлическая решетка или сетка, отражающая сигнал
- Активный вибратор — диполь для приема сигнала
- Пассивные вибраторы — дополнительные элементы для улучшения приема
- Траверса — металлическая балка для крепления элементов
- Усилитель — электронный блок для усиления принятого сигнала
Принцип работы польской антенны заключается в следующем:
- Телевизионный сигнал попадает на активный вибратор
- Рефлектор отражает сигнал и направляет его на вибратор
- Принятый сигнал поступает на усилитель
- Усиленный сигнал передается по кабелю на телевизор
Такая конструкция обеспечивает широкую диаграмму направленности и хороший прием в метровом и дециметровом диапазонах.
Назначение и характеристики усилителя в польской антенне
Усилитель является важным элементом польской антенны, выполняющим следующие функции:
- Усиление слабого принятого сигнала до уровня, необходимого для качественного приема телевизора
- Компенсация потерь сигнала в антенном кабеле
- Улучшение соотношения сигнал/шум
- Расширение зоны уверенного приема антенны
Основные характеристики усилителей для польских антенн:
- Коэффициент усиления: 20-30 дБ
- Диапазон частот: 470-862 МГц
- Выходной уровень: 95-105 дБмкВ
- Питание: 5-12 В
- Коэффициент шума: 3-4 дБ
Правильно подобранный усилитель позволяет значительно улучшить качество приема эфирного ТВ на польскую антенну.
Преимущества и недостатки польской антенны с усилителем
Рассмотрим основные плюсы и минусы использования польской антенны с встроенным усилителем:
Преимущества:
- Широкая диаграмма направленности
- Хороший прием в метровом и дециметровом диапазонах
- Компактные размеры
- Простота установки и настройки
- Низкая стоимость
- Возможность приема на большом расстоянии от телецентра
Недостатки:
- Необходимость питания усилителя
- Возможность перегрузки усилителя сильным сигналом
- Меньшая помехозащищенность по сравнению с направленными антеннами
- Неустойчивость к ветровым нагрузкам
В целом, преимущества польской антенны с усилителем перевешивают недостатки, что обуславливает ее популярность для приема эфирного ТВ.
Области применения польской антенны с усилителем
Польские антенны с усилителем широко применяются для приема эфирного телевидения в следующих случаях:
- Прием цифрового ТВ стандарта DVB-T/T2 в городских условиях
- Установка в загородных домах и на дачах
- Использование в многоквартирных домах без кабельного ТВ
- Прием в зонах неуверенного приема на большом расстоянии от телецентра
- Организация коллективного приема в небольших населенных пунктах
Благодаря широкополосности и усилителю такие антенны позволяют принимать большое количество телеканалов даже в сложных условиях.
Выбор и установка польской антенны с усилителем
При выборе польской антенны с усилителем следует учитывать следующие факторы:
- Расстояние до ближайшего телецентра
- Наличие помех и преград для сигнала
- Требуемый диапазон принимаемых частот
- Количество телевизоров для подключения
- Условия установки (на крыше, балконе, стене и т.д.)
Основные рекомендации по установке польской антенны:
- Выберите место установки с хорошим обзором в сторону телецентра
- Закрепите антенну на мачте или кронштейне
- Сориентируйте антенну в направлении передающей станции
- Подключите кабель к усилителю и телевизору
- Настройте усиление для получения оптимального сигнала
Правильная установка позволит максимально эффективно использовать возможности польской антенны с усилителем.
Модернизация польской антенны для улучшения приема
Существует несколько способов модернизации стандартной польской антенны для улучшения ее характеристик:
- Замена штатного усилителя на более мощный и малошумящий
- Установка дополнительных пассивных вибраторов
- Увеличение размера рефлектора
- Добавление директоров для повышения направленности
- Применение малошумящего предусилителя
Модернизированная польская антенна позволяет добиться более качественного и устойчивого приема эфирного телевидения даже в сложных условиях.
Особенности использования польской антенны для приема цифрового ТВ
При использовании польской антенны с усилителем для приема цифрового эфирного ТВ стандарта DVB-T/T2 следует учитывать некоторые нюансы:
- Необходимость более точной настройки из-за особенностей цифрового сигнала
- Важность правильного выбора усилителя с низким коэффициентом шума
- Возможность приема нескольких мультиплексов на одну антенну
- Необходимость использования телевизора с тюнером DVB-T2 или цифровой приставки
- Большая чувствительность к помехам и искажениям сигнала
При соблюдении этих особенностей польская антенна с усилителем обеспечивает качественный прием цифрового ТВ в большинстве случаев.
Польская антенна. Усовершенствование для Т2. Спутниковое ТВ
Оставьте комментарий / Цифровое эфирное ТВ / От JaneSat / 21.02.2020 21.02.2020
Прием сигнала для цифрового телевидения Т2 осуществляется в дециметровом диапазоне. Для приема этого сигнала Вы можете использовать уже имеющиеся у Вас антенны. В частности, наиболее распространенную это «польская» антенна.
«Польскую» антенну можно использовать полностью с усилителем без модернизации. Очень часто не приходится ни чего переделывать все и так хорошо работает. Достаточно просто заменить усилитель на плату согласования или просто соединить на прямую.
Плата согласованияНо как показывает практика некоторые частоты в дециметровом диапазоне имеют слабый уровень сигнала.
В неуверенных зонах приема все же необходим более тщательный подход к приему на эту антенну. Для усиления сигнала в «польской» антенне используется стандартный усилитель SWA и стандартный блок питания на 12В.
Для того что бы понизить мощность усилителя, необходимо понизить напряжение питания усилителя. Это можно сделать несколькими способами. Если есть возможность, то можно заменить блок питания на регулируемый, хорошо если вы его уже используете. Простым поворотом регулятора против часовой стрелки Вы уменьшите напряжения на выходе блока питания. Регулятор меняет напряжение приблизительно от 2В до 12В. При это следите за шкалой уровня сигнала на экране телевизора и добейтесь максимального уровня.
Если для просмотра цифрового ТВ Вы используете приставу, то есть способ запитать усилитель от антенного входа приставки. Для этого необходимо на прямую подключить антенный штекер к кабелю и подсоединить к приставке. А в меню приставки подключить питание к антенному выходу, там используется 5В.
Если у Вас телевизор с приемом цифрового DVB-T2 сигнала, то можно запитать усилитель от USB выхода телевизора.
Используя специальный адаптер для подключения усилителя через разъем USB.
Однако для приема цифрового сигнала нужен не весь диапазон, который может принимать «польская» антенна. Есть смысл ее немного усовершенствовать, тем самым улучшить качество принимаемого сигнала. Немного модернизировав «польскую» антенну мы тем самым откажемся от использования усилителя, который к тому же не долговечен.
Верхние вибраторы метрового диапазона (самые длинные), необходимо будет убрать. Вместо них изготавливаем и ставим два ромба. Ромбы можно согнуть и из этих же усов. Длина стороны ромба колеблется в пределах 11-15 см. Подбирается опытным путем или берется из расчета половине средней длине слабого частотного канала.
Решетку сзади ромбов (рефлектор) необходимо убрать. Но для лучшего эффекта можно решетку оставить, отогнув крепление на 10 см., вставив втулки.
Ещё один вариант переделки польской антенны. Необходимо подогнуть вибраторы как показано на рисунке ниже и закрепит из между собой кусками проволоки или каким-то другим способом.
Лучше вибраторы укоротить до 11-15 см. и рефлектор отодвинуть на 10 см. от всей конструкции.
Можно полностью вибраторы заменить на биквадрат Харченко (см. рис. ниже) оставить только рефлектор, усилитель по необходимости.
Биквадрат ХарченкоПассивные вибраторы детекторы можно убрать за ненадобностью.
Желаем успехов в модернизировании и настройке антенн.
