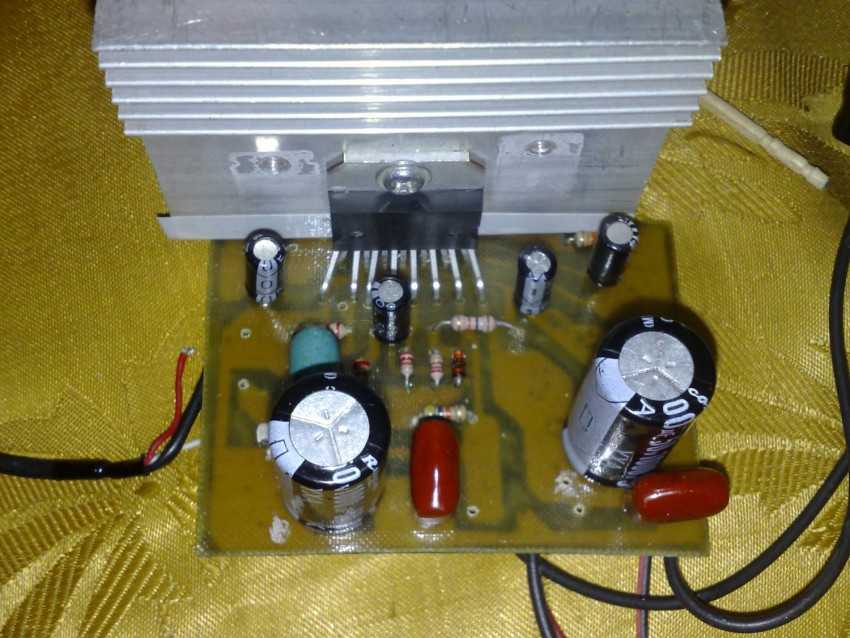

С чего начать сборку самодельного усилителя звука

Для начинающих радиолюбителей сборка самодельного усилителя звука может показаться сложной задачей. Однако при правильном подходе это вполне реализуемый проект даже для новичка. Вот с чего рекомендуется начать:

  • Изучите основы электроники и схемотехники. Это поможет понять принцип работы усилителя.
  • Выберите простую схему усилителя на микросхеме, например на LM3886 или TDA2030.
  • Соберите все необходимые компоненты согласно схеме.
  • Приобретите качественный паяльник и научитесь правильно паять.
  • Начните сборку с источника питания, затем монтируйте остальные компоненты.
  • Тщательно проверяйте правильность подключения на каждом этапе.
  • После сборки проведите настройку и тестирование усилителя.

Начните с простых проектов и постепенно переходите к более сложным схемам по мере получения опыта. Не бойтесь ошибок — на них вы будете учиться.


Какие компоненты нужны для сборки усилителя звука

Для сборки базового усилителя звука своими руками потребуются следующие основные компоненты:

  • Микросхема усилителя (например, LM3886, TDA7294)
  • Трансформатор питания
  • Выпрямительные диоды
  • Электролитические конденсаторы большой емкости
  • Резисторы разных номиналов
  • Керамические конденсаторы
  • Печатная плата или макетная плата
  • Радиатор охлаждения для микросхемы
  • Входные и выходные разъемы
  • Провода для монтажа
  • Корпус для усилителя

Точный набор компонентов зависит от конкретной схемы усилителя. Важно использовать качественные детали от проверенных производителей.

Популярные схемы самодельных усилителей для начинающих

Для новичков лучше всего подойдут несложные схемы усилителей на одной микросхеме. Вот несколько популярных вариантов:

  • Усилитель на микросхеме LM3886 — мощность до 50-68 Вт, хорошее качество звука
  • Усилитель на TDA2030 — до 14 Вт, простая схема, подходит для первого проекта
  • Усилитель на TDA7294 — до 100 Вт, требует хорошего охлаждения
  • Усилитель на TDA7293 — до 100 Вт, улучшенная версия TDA7294
  • Усилитель на TDA1557Q — автомобильный усилитель 22 Вт х 4 канала

Эти схемы хорошо документированы, для них легко найти детали. Начните с маломощных вариантов и постепенно переходите к более сложным проектам.


Как правильно собрать и настроить усилитель своими руками

При самостоятельной сборке усилителя звука важно соблюдать следующие правила:

  1. Внимательно изучите схему и последовательность сборки.
  2. Используйте качественные компоненты с нужными номиналами.
  3. Соблюдайте полярность при монтаже диодов, конденсаторов, микросхем.
  4. Обеспечьте надежный отвод тепла от микросхемы усилителя.
  5. Правильно распаяйте все соединения, избегайте замыканий.
  6. Проверяйте работу каждого каскада по мере сборки.
  7. Настройте смещение выходных транзисторов согласно документации.
  8. Проверьте отсутствие искажений на разных уровнях громкости.
  9. При необходимости откорректируйте АЧХ усилителя.

Тщательная настройка позволит добиться от самодельного усилителя максимального качества звучания. Не торопитесь и проверяйте каждый этап сборки.

Преимущества и недостатки самодельных усилителей звука

Сборка усилителя своими руками имеет как плюсы, так и минусы:

Преимущества:

  • Экономия средств по сравнению с покупкой готового усилителя
  • Возможность создать уникальную конструкцию под свои нужды
  • Получение опыта и знаний в радиоэлектронике
  • Чувство гордости за самостоятельно созданное устройство

Недостатки:

  • Требуются определенные знания и навыки
  • Возможны ошибки при сборке и настройке
  • Отсутствие гарантии в случае поломки
  • Сложность поиска некоторых компонентов

Для многих радиолюбителей процесс сборки не менее важен, чем конечный результат. Самодельный усилитель — отличный способ углубить свои знания в электронике.


Советы по выбору компонентов для самодельного усилителя

При подборе деталей для сборки усилителя своими руками обратите внимание на следующие моменты:

  • Выбирайте микросхемы и транзисторы известных производителей — ST, National Semiconductor, On Semiconductor.
  • Используйте качественные конденсаторы с низким ESR для фильтрации питания.
  • Для выходных каскадов подойдут мощные полевые транзисторы MOSFET.
  • Возьмите резисторы с допуском не более 1% для точных цепей.
  • Подберите радиатор с запасом по теплоотводу.
  • Применяйте толстые провода для силовых цепей.
  • Используйте качественные входные и выходные разъемы.

Не экономьте на ключевых компонентах — от их качества напрямую зависит звучание усилителя. Лучше потратить больше на детали, чем потом переделывать схему.

Распространенные ошибки при сборке усилителей звука

Начинающие конструкторы часто допускают следующие ошибки при сборке усилителей:

  • Неправильное подключение компонентов по полярности
  • Использование деталей с неподходящими номиналами
  • Плохая пайка соединений, приводящая к нестабильной работе
  • Недостаточное охлаждение выходных транзисторов
  • Отсутствие экранирования чувствительных цепей
  • Неправильная разводка печатной платы
  • Пренебрежение защитой от короткого замыкания
  • Неверная настройка рабочих режимов

Внимательно изучайте документацию и проверяйте каждое соединение перед подачей питания. Не торопитесь и будьте аккуратны при монтаже компонентов.



4-канальный HI-FI УМЗЧ на чипе TDA7850

Самодельный усилитель — мы знаем, что задача усилителя состоит в том, чтобы принимать слабый аудиосигнал, а затем путем генерации усиливать его в достаточно мощный, чтобы управлять динамиком. Это точное описание, если рассматривать усилитель в целом, но процесс внутри устройства немного сложнее.

Содержание

  1. Самодельный усилитель на микросхеме TDA7850
  2. Самодельный усилитель звука НЧ на микросхеме TDA7850
  3. Печатная плата усилителя звука на микросхеме TDA7850
  4. Радиодетали для сборки самодельного усилителя звука низкой частоты

У каждого радиолюбителя есть мечта, собрать мощный усилитель низкой частоты своими руками. Благодаря современным технологиям любую мечту легко осуществить. Например, собрать высококачественный усилитель мощности HI-FI класса устанавливаемый в дорогой радиоаппаратуре на микросхеме TDA7850.

Эта микросхема представляет собой 4-канальный усилитель НЧ с максимальной выходной мощностью 4х50 Вт на каждый канал при подключении динамических головок с сопротивлением 4 Ом, что в сумме составляет 200 Вт. Номинальная мощность усилителя 4х30 Вт. Чем отличается максимальная мощность от номинальной?

Тем, что максимальную мощность самодельный усилитель выдает кратковременно, например во время воспроизведения баса. Номинальная мощность, это мощность при которой усилитель может работать без повреждений длительное время, например воспроизводить музыку.

На этом рисунке изображена схема самодельного усилителя низкой частоты на микросхеме TDA7850.

Самодельный усилитель звука НЧ на микросхеме TDA7850

Скачать схему усилителя звука на микросхеме TDA7850

Чтобы собрать эту схему, вам понадобится минимальное количество радиодеталей. Процессором усилителя является микросхема TDA7850 заменить её можно только на TDA7560, других аналогов нет. Ни в коем случае не ставьте сюда микросхемы TDA7850A, TDA7850EP, TDA7850H у них совершенно другая распиновка. Все резисторы металлоплёночные мощностью 0.125 Вт или 0.25 Вт. Чтобы не было искажения звука конденсаторы лучше всего поставить полиэстеровые с рабочим напряжением не менее 25 вольт.

Конденсаторы С5, С7, С8 обычные электролитические. Кстати С7 и С8 можно заменить одним конденсатором емкостью 10000 мкФ 25В. Большая емкость нужна, чтобы не было просадки напряжения и хрипов во время сочного баса. У микросхемы имеется функция бесшумного включения ST-BY устраняющая щелчки при включении усилителя и функция MUTE, которая устраняет шипение во время отсутствия сигнала на входе усилителя.

По умолчанию эти две функции желательно включить поставив две перемычки в местах отмеченных на схеме Jmp1 и Jmp2. К усилителю можно подключать четыре динамические головки с сопротивлением катушки 4 Ом и номинальной мощностью 50 Вт. Напряжение питания усилителя однополярное от 12 до 16В. Для питания усилителя лучше всего использовать блок питания от компьютера или бортовую сеть автомобиля.

На максимальной громкости с четырьмя динамиками самодельный усилитель потребляет более 6А. Во время работы, особенно на максимальной громкости микросхема TDA7850 очень сильно нагревается, поэтому необходимо поставить большой радиатор от компьютерного процессора или принудительное охлаждение в виде небольшого вентилятора.

Детали усилителя разместите на печатной плате размером 80х53 мм. Жёлтыми линиями на печатной плате отмечены перемычки, которые необходимо установить. Если вы хотите подключить усилитель к 4-х канальной магнитоле, тогда необходимо удалить две перемычки соединяющие входы IN1, IN2 и IN3, IN4. При подключении к МП3 плееру, телефону, 2-х канальной магнитоле, перемычки должны стоять на своих местах.

Печатная плата усилителя звука на микросхеме TDA7850

Скачать печатную плату усилителя звука на микросхеме TDA7850

В качестве источника звука я подключил универсальный МП3 плеер. Провода соединяющие вход усилителя с источником звука обязательно должны быть экранированными, иначе будет присутствовать противный фоновый шум.

К усилителю можно подключать 4 динамика с сопротивлением катушки 4 Ом и номинальной мощностью 50 Вт. Я подключил всего два динамика АС JVC CS-DR1720, для моих целей вполне достаточно. Звук очень громкий и качественный, как в дорогих автомобильных магнитолах. Осталось установить динамики на свои места и наслаждаться великолепным звучанием.

Радиодетали для сборки самодельного усилителя звука низкой частоты

  • Микросхема TDA7850 или TDA7560
  • Резисторы 0.125 — 0.25 Вт R1, R5 470K, R2, R3 10K, R4 47K
  • Конденсаторы C1, C2, C3, C4 0.1mf, C5 47mf 50V, C6, C9 1mf, C7, C8 4700mf 35V, C10 0.47mf
  • Динамики 4 шт. сопротивление катушки 4 Ом номинальная мощность 50 Вт из недорогих и качественных АС JVC CS-DR1720

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать усилитель звука своими руками

Самодельный усилитель звука

Источник:

Автомобильный усилитель звука своими руками. Основные требования к устройству

Чтобы сконструировать автомобильный усилитель звука своими руками, необходимо иметь достаточно много свободного времени. Этот процесс требует определенных знаний и умений, а еще не малых финансовых вложений. Однако, результат приятно удивит, поскольку звук будет чистым и громким.

Процесс создания автомобильного усилителя усложняется тем, что достать все детали довольно не просто. Но изготовление усилительного комплекса, способного питать аудиосистему транспортного средства, это хоть и хлопотный процесс, но, по итогу, получается сконструировать 5 небольших усилителей, суммарная мощность которых будет равна 680 Ватт. В некоторых случаях удается увеличить данный показатель до 750 Ватт.

Требования к усилителю

Необходимо сначала определиться с теми техническими характеристиками, которых хотелось бы добиться в конечном результате. В основном это звук высокого качества, высокий показатель выходной мощности, простота конструкции, удобство в использовании, небольшая затратная часть, способность питать до 12 динамических головок и сабвуфер.

Реализация задуманного процесса возможна при наличии отдельных усилителей мощности в количестве 5 штук, среди которых один должен питать канал сабвуфера. Для этого необходимо собрать усилитель по схеме Ланзара.

Для изготовления понадобятся 4 микросхемы. Необходимы TDA 7384 — 4x40W и TDA 2005 — 1x20W – каждой по 2 штуки. Данные конструкции помогают питать фронтальную акустику. Эти микросхемы не дорогие. Если удастся их раздобыть, то на усилитель не придется слишком потратиться.

Преобразователь напряжения

Изготовление преобразователя напряжения – самая трудоемкая часть всего процесса. Поэтому именно с него и надо начинать.

В основе ПН лежит микросхема TL494, которая является контроллером высокой точности. Есть также ее аналог, который также ожно использовать. Это 1114ЕУ3/4. В микросхеме нет дополнительного усилителя на выходе. Хоть эта микросхема и подходит больше других, однако и ее придется немного изменить. На плечах установлены полевики, которые укреплены на теплоотводы посредством теплопроводимых прокладок, снятых с компьютерных БП.

В микросхеме есть выпрямительная часть с диодами, которые способны работать на чистоте до 100 кГц. Для изготовления автомобильного усилителя необходимы реле по питанию в количестве 2 штук. Можно использовать 20-ти амперные, но лучше всего взять 60-ти амперные. Это связано с тем, что преобразователь потребляет немалое количество тока. Удобство преобразователя напряжения в том, что не нужно устанавливать в нем мощные переключатели для включения сабвуфера. Питание ПН происходит в момент срабатывания реле.

Сложности могут возникнуть с намоткой трансформатора. Это связано с тем, что трансформатор был сделан по собственной технологии. Из-за того, что нет ферритовых колец, нужно искать прочие варианты, например, блоки питания компьютеров. Из них достаточно просто изготовить трансформаторы больших размеров. Чтобы добыть феррит, который очень крепко припаян, нужно прогреть его в течение нескольких секунд, а после аккуратно достать из каркаса. С трансформаторов удалось отмотать штатные обмотки.

После необходимо отрезать боковую стенку каждого каркаса, которые, впоследствии, соединяются между собой. По итогу получается один, но длинный каркас. На него можно производить обмотку 10-ю витками одновременно 5 жилами. При этом используется провод диаметром 0,8 мм. Как только намотаны первые 5 витков, то нужно заизолировать их, а затем на них нужно обмотать последние витки. Выполнять эту процедуру нужно в одном выбранном направлении, а оставшиеся провода скрутить в косичку.

У каждой обмотки есть начало и конец. Их нужно соединить, а в месте стыка образовывается отвод, к которому и будет подаваться плюс. Как только фазировки выполнены, то можно приступать к намотке вторичной обмотки. В ней может быть совершенно любое количество витков.

Обязательно нужно провести проверку изготовленных элементов. Для этого их необходимо просто подсоединить к источнику питания. При включении трансформатор не должен издавать посторонних звуков в виде жужжания, при этом транзистор не должен нагреваться. Нужно подключить на вторую обмотку лампу накаливания, которая должна сразу же загораться, но транзистор все время должен быть холодным, а со временем немного нагреться. Если все работает верно, то можно избавиться от пробной обмотки и сделать нормальную. Процедура по изготовлению трансформатора завершена.

Сборка конструкции

Как только все блоки изготовлены и проверены на работоспособность, то можно смело приступать к монтажу усилителя звука. В качестве корпуса подойдет соответствующая деталь от DVD. Дисплей нужно удалить, а на его место поставить светодиоды индикатора. Платы укладываются на дно усилителя, а для крепления используются шайбы изолирующие.

К теплоотводам нужно приделать транзисторы, а также микросхемы. Входные разъемы взяты из DVD, а клеммы изготовлены из разъема автомагнитолы. Охлаждающую функцию будет выполнять кулер. С его помощью не будет перегрев теплоотводов. Непосредственно сабвуфер в охлаждении не нуждается. Усилители «питаются» благодаря реле. Это происходит после того, кагда подается плюсна вывод. Все изготовленные усилители работают по отдельности, но их объединяет контактная платформа, на которую выведены системы ромоут контроля.

Прекрасный результат

Результат должен приятно удивить каждого, кто решился взяться за процесс изготовления усилителя звука своими руками. Получившийся агрегат имеет довольно хорошие технические характеристики, но при этом он не принесет больших затрат. Что нельзя сказать об усилителях звука, изготовленных профессионалами. Альтернативным вариантом дорогим моделям являются произведенные в Китае, однако нет гарантий того, что они действительно надежные и качественные. Поэтому необходимо приложить усилия и получить отличный усилитель звука для автомобиля.
