Что представляет собой микросхема TDA7266

TDA7266 — это интегральный двухканальный аудиоусилитель мощности, разработанный компанией STMicroelectronics. Ключевые характеристики этой микросхемы:

  • Выходная мощность до 7 Вт на канал при нагрузке 8 Ом
  • Напряжение питания от 3 до 18 В
  • Встроенная защита от перегрева и короткого замыкания
  • Малое количество внешних компонентов
  • Компактный 15-выводной корпус

Благодаря этим особенностям TDA7266 широко применяется в портативных аудиоустройствах и DIY-проектах, где требуется компактный и мощный усилитель.

Преимущества использования TDA7266 в DIY-аудиопроектах

Микросхема TDA7266 обладает рядом преимуществ, делающих ее привлекательной для радиолюбителей:

  • Простота схемы подключения — требуется минимум внешних компонентов
  • Широкий диапазон питающих напряжений позволяет использовать различные источники питания
  • Достаточная мощность для большинства применений
  • Встроенные схемы защиты повышают надежность устройства
  • Доступная цена микросхемы

Эти факторы делают TDA7266 отличным выбором для создания компактных усилителей в самодельных аудиопроектах.


Рекомендуемые схемы включения TDA7266

Производитель предлагает несколько типовых схем включения TDA7266:

Базовая стереофоническая схема

Это простейшая схема для создания стереофонического усилителя мощностью до 7 Вт на канал. Она требует минимум внешних компонентов и подходит для большинства применений.

Мостовая схема

При мостовом включении двух каналов можно получить моноусилитель с выходной мощностью до 14 Вт. Такая схема позволяет получить более высокую выходную мощность.

Схема с регулировкой громкости

Добавление потенциометра в цепь обратной связи позволяет реализовать регулировку громкости непосредственно на усилителе, без использования внешних регуляторов.

При выборе схемы следует учитывать конкретные требования к проекту и доступную элементную базу.

На что обратить внимание при сборке усилителя на TDA7266

При самостоятельной сборке усилителя на базе TDA7266 необходимо учесть следующие моменты:

  • Обеспечить хороший теплоотвод для микросхемы, особенно при работе на максимальной мощности
  • Использовать качественные конденсаторы в цепях питания и связи
  • Правильно разводить печатную плату, минимизируя длину проводников
  • Экранировать входные цепи для снижения наводок
  • Подбирать источник питания с запасом по мощности

Соблюдение этих рекомендаций позволит получить качественный усилитель с хорошими характеристиками.


Типичные применения усилителей на TDA7266

Благодаря своим характеристикам, усилители на базе TDA7266 находят применение в различных аудиоустройствах:

  • Портативные колонки и акустические системы
  • Автомобильные аудиосистемы
  • Усилители для наушников
  • Домашние мини-системы
  • Активные студийные мониторы

Универсальность микросхемы позволяет использовать ее практически в любых маломощных аудиоприложениях.

Сравнение TDA7266 с аналогами

TDA7266 имеет ряд аналогов от других производителей. Как она выглядит на их фоне?

  • По сравнению с TPA3110 имеет меньшую выходную мощность, но проще в применении
  • В отличие от LM1875 не требует двуполярного питания
  • Превосходит LM386 по мощности и качеству звука
  • Уступает TDA7294 по мощности, но имеет меньшие габариты

В целом TDA7266 занимает промежуточное положение, сочетая достаточную мощность с простотой применения.

Часто задаваемые вопросы о TDA7266

Какая максимальная выходная мощность TDA7266?

До 7 Вт на канал при нагрузке 8 Ом и напряжении питания 18 В. В мостовом включении — до 14 Вт.


Какое напряжение питания требуется?

TDA7266 работает при напряжении от 3 до 18 В постоянного тока. Оптимальное напряжение зависит от требуемой выходной мощности.

Нужен ли радиатор для TDA7266?

При работе на полной мощности радиатор необходим. Для маломощных применений достаточно небольшой металлической пластины.

Можно ли использовать TDA7266 для сабвуфера?

Да, в мостовом включении TDA7266 подходит для создания активного сабвуфера небольшой мощности.

Заключение: достоинства и недостатки TDA7266

Подводя итог, можно выделить следующие плюсы и минусы микросхемы TDA7266:

Достоинства:

  • Простота применения
  • Хорошее соотношение мощность/габариты
  • Широкий диапазон питающих напряжений
  • Встроенные схемы защиты
  • Доступная цена

Недостатки:

  • Ограниченная выходная мощность
  • Требуется хороший теплоотвод при работе на максимальной мощности
  • Недостаточное качество звука для Hi-Fi применений

Несмотря на определенные ограничения, TDA7266 остается одной из самых популярных микросхем для создания компактных усилителей мощности. Ее простота и универсальность делают ее отличным выбором для многих DIY-аудиопроектов.



Двухканальный усилитель на TDA7266 7Вт+7Вт

Еще один простейший стерео вариант усилителя на микросхеме TDA7266 представлен в этой статье. Выпускается она с несколькими буквенными индексами, от которых зависят её характеристики и исполнение.

К статье приложена печатная плата, которая предназначена для сборки стерео варианта УНЧ выполняемого на таких аналогах, как TDA7266, TDA7266S, TDA7266SA, TDA7266N и TDA7266B.

Вышеописанные аналоги конструктивно исполнены в корпусах MULTIWATT-15 и CLIPWATT-15, имеющие 15 выводов с одинаковым обозначением и их расположением. Внешне эти корпуса отличаются незначительно. Основное отличие это способ крепления к радиатору.

Основные характеристики микросхем TDA7266 (S, SA, N, B)

Ниже представлены основные характеристики микросхем с разными буквенными индексами, по которым можно определить различие и выбрать подходящий вариант. Более подробные характеристики находятся в Datasheet.

Напряжение питания ………. от 3 до 18 Вольт (у TDA7266B от 6.5 до 18 Вольт)

Сопротивление нагрузки …….. 8Ом

Выходная мощность (THD=10%,Vs=11В):

TDA7266, TDA7266SA, TDA7266N ………. 7Вт+7Вт

TDA7266B (Vs=13В) ………. 10Вт+10Вт

TDA7266S ………. 5Вт+5Вт

Есть еще более мощный аналог, который обеспечивает выходную мощность 12+12Вт, описан он в статье «Усилитель на TDA7297 (12+12 Ватт)».

При покупке микросхемы TDA7266 нужно быть внимательнее с буквенным индексом, так как может встретиться TDA7266M, которая также выполнена в корпусе MULTIWATT-15, но предназначена исключительно для одноканального усилителя.

Может ещё встретиться микросхема TDA7266L, предназначенная также для моно усилителя, но вдобавок еще выполняется в корпусе с десятью выводами.

Вариант исполнения TDA7266D изготавливается в SMD корпусе для поверхностного монтажа.

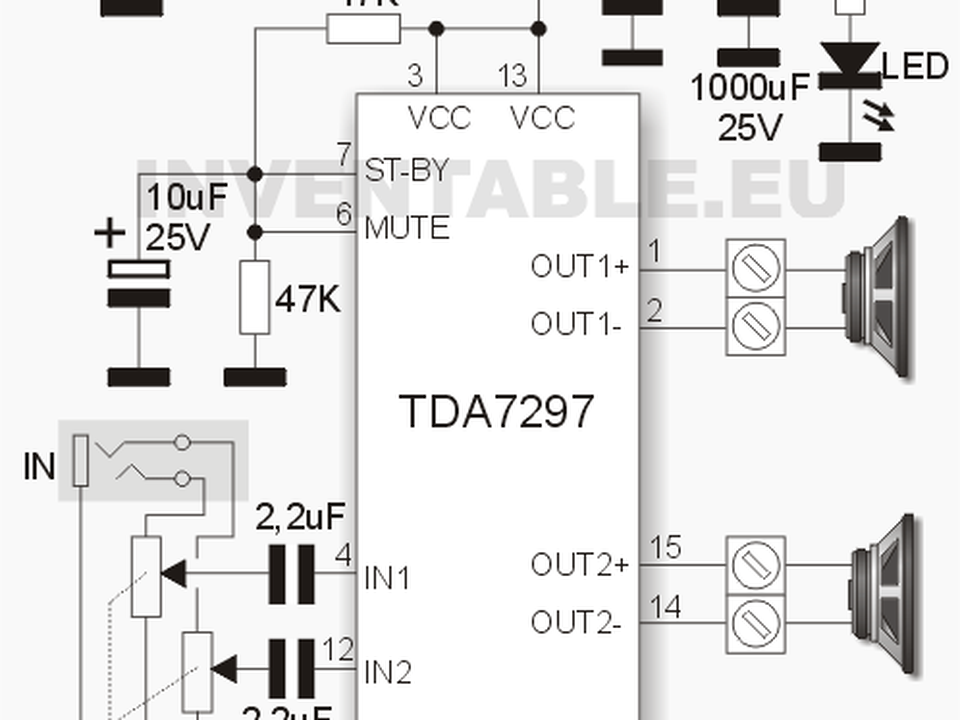

Схема двухканального усилителя на TDA7266

Конденсаторы C2, C3, C5 керамические. Электролитические конденсаторы напряжением 25В. Резисторы мощностью 0.125Вт и более (я устанавливал мощностью 0.25Вт).

Для отвода тепла от микросхемы необходимо установить радиатор с применением теплопроводной пасты. Радиатор должен иметь площадь поверхности более 100см2.

Функции ST-BY и MUTE

Делитель напряжения, состоящий из резисторов R1 и R2, обеспечивает автоматический запуск усилителя при подаче на него напряжения питания.

Теперь для понимания. Вывод 7 отвечает за режим ST-BY, а вывод 6 за режим MUTE. Для вывода усилителя из спящего режима, нужно на вывод 7 подать более +1.8 Вольта. А для отключения беззвучного режима на вывод 6 необходимо подать более +4.1 Вольта. Делитель напряжения R1R2 делит напряжение питания Vs вдвое, разделенное пополам оно поступает на выводы 6 и 7, тем самым отключая режимы MUTE и ST-BY. Установив в разрыв этих выводов кнопки, можно по отдельности управлять режимами.

Datasheet на TDA7266 СКАЧАТЬ

Печатная плата двухканального усилителя на TDA7266 СКАЧАТЬ

Tda7266l усилитель схема

Усилитель на базе TDA применяется в бытовой технике, имеет фиксированное усиление. Микросхема оснащена тепловой защитой, защитой от КЗ выхода по переменному току. В усилителе нет параметрической обратной связи и корректирующей RC-цепочки. Усилитель на базе TDAM имеет следующие технические характеристики:.
