Hi-Fi усилитель на микросхеме TDA7293

Самая новая и самая лучшая схема с детальным описанием и выбором компонентов находится здесь: Hi-Fi усилитель на микросхеме TDA7294.

Микросхема TDA7293 практически такая же, как и 7294 (она подробно описана здесь) и также позволяет собрать очень приличный hi-fi усилитель. Но не совсем, а немного лучше. В отличии от 7295 и 7296, которые являются следствием разбраковки 7294, 73-я микросхема сделана несколько по-другому. То ли это следующая, более совершенная модификация; то ли 7294 — это упрощенная версия 73-й… Это знают только производители, но тщательно скрывают.

Во всяком случае, судя по даташиту, некоторые параметры 7293 несколько лучше, чем у 7294. Пусть и мелочь, а приятно. Например, чуть выше напряжения питания:

Сопротивление нагрузки, Ом	Максимальное напряжение питания, В
4	29
6	33
8	37

Кроме того, микросхема имеет несколько другую внутреннюю структуру — в нее добавлены блоки, отсутствующие в TDA7294. Причем, что очень приятно, сохранена полная совместимость по выводам с микросхемой TDA7294, что обеспечивает их взаимозаменяемость (вместо 7294 всегда и везде можно применять 7293; а вот вместо 7293 можно применять 7294 только там, где не используются ее отличительные особенности):

Отключение звука при превышении температуры без отключения микросхемы (переход в режим Mute).
Clip Detector, сигнализирующий об ограничении (клиппинге) сигнала.
Буферный усилитель для вольтодобавки.
Цепи для параллельного включения двух (или больше) микросхем.

Подробнее об этих вещах:

1. Если TDA7294 просто отключается, когда ее температура превышает 145 градусов, то в 7293 отключение производится в два этапа: сначала при температуре 150 градусов микросхема переходит в режим Mute, т.е. только лишь отключает звук, чтобы остыть. Если же нагрев продолжается, то при температуре 160 градусов происходит отключение всей микросхемы (я так полагаю, что это режим SdtBy). То есть, управление более гибкое, и максимальная рабочая температура выше на 5 градусов.

2. Процесс ограничения сигнала (клиппинг) вызывает изменение напряжения на выводе 5 микросхемы, причем эта цепь достаточно чувствительна, чтобы сигнализировать вовремя, когда перегрузка еще не велика. Про работу этой цепи я напишу отдельно.

3. Работа цепи вольтодобавки объясняется в описании усилителя на TDA7294. Ее недостаток в том, что напряжение для подпитки микросхемы отбирается прямо с выхода усилителя. Т.е. к выходу помимо нагрузки подключается еще дополнительный шибко нелинейный потребитель, отбирающий выходной ток. Пусть этот ток имеет не очень большую величину, но если требуется получать коэффициент гармоник порядка 0,005%, то этот ток должен составлять 0,001% от выходного. А это не так. В 7293 между выходом усилителя и цепью вольтодобавки включен буферный усилитель. При этом ток, отбираемый от выхода снижается во много раз, как и влияние цепи вольтодобавки на качество звучания (т. е. поисходит как бы разделение труда — для нагрузки свой усилитель, для вольтодобавки — свой).

4. Для увеличения выходного тока, микросхемы можно соединить «параллельно». Причем если использовать обычное настоящее параллельное соединение, то получится плохо: из-за того, что микросхемы хоть чуть-чуть отличаются друг от друга, они и работать будут по-разному, неизбежные при этом фазовые (и еще какие-нибудь) сдвиги ухудшат и звучание, и режим работы микросхем. Здесь же правильнее говорить не «параллельная работа», и даже не «совместная». В английском варианте это называется «master-slave» — «ведущий-ведомый» (правильный перевод «хозяин-раб», но в советские времена такие слова употреблять было нельзя, и называли «мастер-помошник»). Одна из микросхем при этом работет как обычно (ведущая), а у второй (ведомой) отключаются почти все ее потроха, за исключением мощного выходного каскада. Сам выходной каскад подключается параллельно выходному каскаду ведущей микросхемы. Т.е. грубо говоря, просто запараллеливаются выходные транзисторы, которые дополнительно «берутся» из второй микросхемы. Через каждую микросхему при этом протекает половина выходного тока, и, следовательно, общий ток нагрузки (и выходная мощность) может быть в 2 раза больше (или в 3…), чем у одной микросхемы. Это хорошо при работе на низкоомную (или сильно реактивную) нагрузку, и об этом я напишу отдельно.

А так схема усилителя отличается от схемы на TDA7294 только тем, что конденсаторы С8С9 подключены не к выходу (вывод 14), а к специальному выводу 12 BootLoad (который у 7294 не используется):

Схема неинвертирующего усилителя

Весь набор документации (печатная плата в формате Sprint-Layout 4.0, схема в формате pdf, расположение деталей на плате в формате gif) упакованы в архив zip:

HiFi7293Скачать

Печатная плата односторонняя и имеет размеры 65х70 мм:

Конструкция, детали и налаживание точь-в-точь, как и у 7294.

Заметно лучшим качеством обладает Инвертирующий Hi-Fi усилитель на микросхеме TDA7294 / TDA7293.

20.07.2006

Total Page Visits: 4576 — Today Page Visits: 4

Даташит, характеристики и схема включения

Судя по характеристикам в даташит от ST Microelectronics, TDA7293 является одноканальным аудиоусилителем класса AB. Эта микросхема применяется в HI-Fi-оборудовании для усиления звука: домашних музыкальных центрах, в том числе с автономным питанием, телевизорах и др. Благодаря широкому диапазону напряжений и высоким выходным токам она способна обеспечить хорошую мощность (до 100 Вт) в нагрузке 4 или 8 Ом.

Данная микросхема обладает функциями: подавление шумов на выходе при включении/выключении (No switch on/off noise), ослабление выходного сигнала до 80 дБ (Mute), спящий режим (Stand-By), клип-детектор (Clip detector). Для усиления очень слабых сигналов возможно параллельное подключение нескольких устройств. Оснащена встроенной защитой от КЗ, перегрева и статического разряда.

К сожалению, особенно в последнее время, на российском рынке встречаются подделки рассматриваемого полупроводникового устройства. Поэтому у многих радиолюбителей сложилось негативное отношение к ней. Однако небольшая цена (от 200 до 400 р) и хорошее качество звучания, сделали её массовым и популярным решением даже в современной бытовой акустике. В продаже встречаются уже готовые усилительные модули, собранные на основе tda7293 по типовым схемам включения.

Содержание

Цоколевка
Технические характеристики
Максимальные значения
Аналоги
Схемы включения
Параллельное включение
Производители

Цоколевка

TDA7293 производится в пластиковом корпусе MULTIWATT15, который имеет 15 контактов. Бывает в двух исполнениях: для вертикальной (MULTIWATT15V) или горизонтальной (MULTIWATT15Н) установки на плату. Подложка имеет физическое соединение с восьмой ножкой (минусом). Назначение каждого из выводов микросхемы приведено на рисунке ниже.

В связи с тем, что на подложке у TDA7293 находится «минус» — установка на радиатор допускается только через слюдяную прокладку с термопастой. Иначе ток короткого замыкания повредит микросхему.

Технические характеристики

Усилитель TDA7293 обеспечивают небольшие уровни шумов и искажений на выходе. Согласно техническому описания (datasheet) с её помощью можно добиться максимальной мощности звучания в 100Вт, при нагрузке (R_L) в 8 Ом и предельном напряжении питания (V_S) в ± 40 В. С такими параметрами получают чистыми 50-60 Вт и более, если параллельно подключаются несколько устройств. Суммарный коэффициент гармонических искажений (THD) не превышает 10 %. Это обусловлено наличием встроенных полевых транзисторов в предварительном и выходном каскадах усиления у данной микросхемы.

Максимальные значения

Приведём максимальные характеристики TDA7293:

предельное питающее напряжение V_S (при отсутствии сигнала) ± 60 В;
импульсный ток на выходе I _O= 10 А;
рассеивания мощность (при T_case = 70 ^ОС) P_tot= 50 Вт;
диапазон рабочих температур от 0 до 70 ^ОС;
температура: кристалла T_j до +150 ^ОС; при хранении до +150 ^ОС.

Это максимальные значение параметров. Превышение любого из них может привести к повреждению устройства. При этом рассеиваемая мощность ограничивается температурой корпуса, поэтому чем больше будет радиатор, тем лучше.

Аналоги

Наиболее подходящим функциональным аналогом считается TDA7294S (ST Microelectronics). В отличии от распространённой замены вроде TDA7294 (тоже STM), она мощнее и имеет возможность параллельного включения.

Схемы включения

Достаточно большой диапазон питающих напряжений TDA7293 позволяет конструировать на ней усилители с мощностью от 20 до 100 Вт. Основные схемы включения рассмотрены в статье про TDA7294, на которую она очень похожа. Вместе с тем, многочисленные эксперименты с данным устройством позволяют создавать на нём и более совершенную акустику.

В видео рассмотрена tda7293 и схема универсального усилителя с инвертирующим и неинверитирующим подключением. Использование потенциометра, предусматривает возможность плавной регулировки силы тока с помощью напряжения. Данное решение значительно улучшает качество звучания системы в целом, особенно с применением широкополосных динамиков.

Параллельное включение

Как уже говорилось ранее, TDA7293 допускает параллельное включение двух микросхем (схема есть в даташит). Оно позволяет повысить ток в акустической нагрузке и добиться выходной мощности в 100-120 Вт. При таком подключении одно из устройств работает в режиме мастер (master), а другое – раб (slave). На slave будет работать только выходной каскад, который получает усиленный сигнал от master.

Параллельное подключение рекомендуется только для схем с повышенным питанием (до ± 40 В) с низкоомной нагрузкой 4 или 8 Ом. Подобным образом возможно соединить даже более двух микросхем, где одна будет выполнять роль master, а остальные slave. Но такое решение считается нецелесообразным, так как питающее напряжение необходимо будет увеличивать (нужен хороший блок питания), а прирост выходной мощности на выходе схемы будет незначительным.

Кроме того в таких схемах желательно предусмотреть поэтапное включение каждого из slave примерно через 1-2 сек, для смягчения возможных последствий после подачи напряжения на master. Дело в том, что в момент появления питания на выходах каждой из микросхем формируется бросок сигнала, который может повредить подключённые к ним slave-устройства, работающие в режиме slave. Задержку можно организовать с помощь дополнительных таймеров и управляющих реле.

При параллельном включении желательно, чтобы все микросхемы были от одного производителя, лучше из одной партии. Стоит учитывать, что с увеличением их числа в выходном результирующем каскаде неминуемо будут расти звуковые искажения. Указанные проблемы, необходимость применения мощного блока питания, а также усложнение схемы усиления, делают это решение непопулярным у радиолюбителей.

Производители

Основным разработчиком и производителем TDA7293 в настоящее время считается ST Microelectronics. Скачать даташит на устройство можно по следующей ссылке.

Tda7293 в Украине. Цены на tda7293 на Prom.ua

Работает

Усилитель НЧ на TDA7293, моно (120Вт, 4 Ом) M207.1

На складе в г. Софиевская Борщаговка

Доставка по Украине

290 грн

Купить

«SashaMika»

Работает

Усилитель стерео на 2-х TDA7293 (УНЧ 2*120Вт)

На складе в г. Софиевская Борщаговка

Доставка по Украине

530 грн

Купить

«SashaMika»

Работает

Микросхема TDA7293, STMicroelectronics, оригинал.

На складе в г. Софиевская Борщаговка

Доставка по Украине

175 грн

Купить

«SashaMika»

Работает

Микросхема TDA7293 (DBS15)

На складе

Доставка по Украине

267.70 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Работает

Микросхема TDA7293 HZIP15

На складе в г. Запорожье

Доставка по Украине

125. 80 грн

Купить

Техноглобус

Работает

Усилитель НЧ на TDA7293, моно (120Вт, 4 Ом), сборка — Украина.

На складе в г. Софиевская Борщаговка

Доставка по Украине

290 грн

Купить

«SashaMika»

Работает

Микросхема TDA7293

Доставка из г. Полтава

по 79.9 грн

от 2 продавцов

79.90 грн

Купить

USCompany

Работает

Усилитель НЧ на TDA7293, моно (120Вт, 4 Ом)

На складе в г. Софиевская Борщаговка

Доставка по Украине

290 грн

Купить

«SashaMika»

Работает

Аудіопідсилювач TDA7293

На складе

Доставка по Украине

336 грн

Купить

Інтернет-магазин «Мікроампер»

Работает

Аудио усилитель мощности 100W mono TDA7294 пит. AC2х12…36v

На складе

Доставка по Украине

378 грн

Купить

Интернет-магазин «Мега-Радиодетали»

Работает

Микросхема TDA7293

На складе в г. Полтава

Доставка по Украине

79.90 грн

Купить

IT Electronics

Работает

Радиоконструктор УНЧ 1х140Вт на TDA7293 K207.1

Доставка из г. Днепр

по 387.2 грн

от 3 продавцов

387.20 грн

Купить

Radio Store

Работает

Микросхема TDA7293

На складе в г. Запорожье

Доставка по Украине

178.50 грн

Купить

RadioPulse

Работает

Микросхема TDA7293

На складе в г. Полтава

Доставка по Украине

79.90 грн

Купить

Интернет магазин «E-To4Ka»

Работает

Микросхема TDA7293V

Доставка по Украине

344.20 грн

Купить

Смотрите также

Работает

Микросхема TDA7293

Доставка из г. Полтава

79.90 грн

Купить

МегаШара — Интернет-магазин

Работает

TDA7293V STMicroelectronics Multiwatt15V 100W микросхема аудиоусилитель моно

Доставка из г. Днепр

от 197.11 грн

Купить

ТОВ СIБАРIС ГРУП

Работает

XH-A131 Одноканальная Плата усилителя 100W на базе чипа Hi-Fi класса A TDA7293 питание AC12-28V

На складе в г. Черновцы

Доставка по Украине

948.94 грн

Купить

cv-svet.com.ua (мінімальне замовлення 300 грн., ТІЛЬКИ через сайт, по телефону не приймаються)

Работает

Микросхема TDA7293

Доставка из г. Полтава

79.90 грн

Купить

Интернет-магазин «Налетай»

Работает

Микросхема усилитель TDA7293 100W

Доставка из г. Днепр

330.60 грн

Купить

Radio Store

Работает

Аудио усилитель TDA7293 100 Вт

Доставка по Украине

770 грн

Купить

Интернет магазин «controller.in.ua»

Работает

Микросхема TDA7293V DBS15

Доставка из г. Днепр

344.30 грн

Купить

Інтернет-магазин «Електроніка»

Работает

TDA7293V (STMicroelectronics) мікросхема УНЧ 120V-100W

Доставка из г. Киев

159.60 грн

Купить

CAR-LED. Радіокомпоненти.та LED освітлення.

Работает

TDA7293V ST

На складе

Доставка по Украине

150.70 грн

Купить

РАДІОМАГ УКРАЇНА

Работает

TDA7293V

Доставка по Украине

246 грн

Купить

Интернет-магазин Vseplus.com

Работает

LM3886TF + NE5532 Плата усилителя 2.1 канала 80Wx2 + 120W на TDA7293 питание AC20-28V

На складе

Доставка по Украине

3 618.75 грн

Купить

cv-svet.com.ua (мінімальне замовлення 300 грн., ТІЛЬКИ через сайт, по телефону не приймаються)

Работает

XH-A132 Плата усилителя 2.0 на базе чипа TDA7293 AC12-28V 2х100w класс D Hi-Fi DIY AMP

На складе в г. Черновцы

Доставка по Украине

2 068.05 грн

Купить

cv-svet.com.ua (мінімальне замовлення 300 грн., ТІЛЬКИ через сайт, по телефону не приймаються)

Работает

Микросхема TDA7293V

Доставка по Украине

363. 82 грн

Купить

Интернет магазин «MICRO-TEXHИK»

Работает

Плата стерео или мост усилитель TDA7293 (УНЧ 2х120Вт/1х200Вт)

На складе в г. Софиевская Борщаговка

Доставка по Украине

50 грн

Купить

«SashaMika»

Даташит, характеристики и схема включения

Цоколевка

Технические характеристики

Усилитель TDA7293 обеспечивают небольшие уровни шумов и искажений на выходе. Согласно техническому описания (datasheet) с её помощью можно добиться максимальной мощности звучания в 100Вт, при нагрузке (RL) в 8 Ом и предельном напряжении питания (VS) в ± 40 В. С такими параметрами получают чистыми 50-60 Вт и более, если параллельно подключаются несколько устройств. Суммарный коэффициент гармонических искажений (THD) не превышает 10 %. Это обусловлено наличием встроенных полевых транзисторов в предварительном и выходном каскадах усиления у данной микросхемы.

Максимальные значения

Приведём максимальные характеристики TDA7293:

предельное питающее напряжение VS (при отсутствии сигнала) ± 60 В;
импульсный ток на выходе I O = 10 А;
рассеивания мощность (при Tcase = 70 ОС) Ptot = 50 Вт;
диапазон рабочих температур от 0 до 70 ОС;
температура: кристалла T j до +150 ОС; при хранении до +150 ОС.

Аналоги

Единственным, и наиболее близким аналогом рассматриваемой микросхемы является TDA7294. Из технических характеристик известно, что у TDA7293 выше напряжение питания и мощность рассеивания. Поэтому при замене нужно быть аккуратным и убедиться, что действующие значения не превысят максимальных для TDA7294. Например, напряжение питания не должно превышать 40 В. Кроме этого, в TDA7294 нет функций вольтдобавки и клипдетектора. Однако среди радиолюбителей распространено мнение, что TDA7294 более надёжна и не такая глючная.

Схемы включения

Параллельное включение

Инвертирующий усилитель на TDA 7293/7294 (с Т-образной ООС)

Зачем оно нужно – инвертирующее включение? Тут две причины: во-первых избавиться от электролитического конденсатора в цепи ООС, который на звук нехорошо влияет; во-вторых ослабить влияние неидеальности входного дифкаскада микросхемы (в нем сигнал ООС вычитается из входного сигнала и если дифкаскад плохой, то и ООС работает плохо). В интегральном исполнении дифференциальный усилитель на самом деле получается очень хорошим: из-за того, что транзисторы, расположенные на кристалле на расстоянии 0,05…0,2 мм друг от друга имеют практически одинаковые характеристики, и из-за того, что можно не бояться использовать хорошую схему на двадцати транзисторах. Тем не менее, даже с таким дифкаскадом инвертирующее включение позволит выжать максимум из качества звучания, избавившись от всех его погрешностей вообще.

Схема усилителя подходит для любой из микросхем, как TDA7294, так и TDA7293:

Очень важно! Резистор разделения земель R10 может ухудшить работу усилителя, если он неправильного сопротивления! Постоянка на выходе, неустойчивая работа, повышенный шум – признаки неправильного сопротивления. Наиболее частые проблемы – плохой контакт в пайке; неправильный резистор (1кОм вместо 1 Ом). Довольно часто случается, что на резисторе написано 1,5 Ома, а реальное сопротивление у него не такое. Или при пайке перегрели. Резистор можно заменить перемычкой, это ухудшит звучание совсем-совсем капельку (а если повезет, то никак не ухудшит, но следите за земляными петлями в усилителе в целом!), но если сопротивление велико, или плохая пайка – это будет намного хуже!!!

Усилитель получился просто класс (выжал из микросхемы все, что можно)! Все электролиты шунтированы пленочными конденсаторами, улучшающими их работу на высоких частотах. Входной фильтр R1С1 ослабляет влияние высокочастотных помех (которые есть всегда и везде!), а выходная цепочка R9С4 повышает устойчивость усилителя при работе на реальную нагрузку. Тип микросхемы (TDA7293 или TDA7294) выбирается установкой перемычки, идущей от конденсаторов С5С6.

Почему я рекомендую микросхему TDA7293? Потому, что она немного лучше, чем TDA7294. Кроме того, что у нее больше допустимое напряжение питания и выходная мощность, у нее более сложная схема, дающая бОльшие возможности. Например, специальный усилитель для вольтодобавки, который отключает эту цепь от выхода и снижает искажения. Еще очень полезная цепь – клип-детектор, дающий информацию о перегрузке, когда на слух ее еще не заметно.

Важный момент: входной конденсатор С2 задает нижнюю рабочую частоту усилителя по уровню -3 дБ. Выбирайте такую, как хотите. Хоть 5 Гц! Но помните, что такую частоту не воспроизведет ни одна колонка. И если на колонки подать очень низкие частоты даже небольшой величины (а они есть в реальном сигнале, особенно идущем с LP-плеера виниловых пластинок), то колонки будут перегружаться и создавать большие искажения. Так что С2 работает как сабсоник-фильтр, обрезая те частоты, которые уже не воспроизводятся. Обычно входной конденсатор настраивается на частоту в 2…3 раза ниже реальной нижней рабочей частоты колонок.

У вывода 5 сделана контактная площадка для подключения клип-детектора.

Несколько слов по поводу Т-образной ООС. Если бы я зарабатывал на всем этом деньги, я бы рассказал, какая это волшебная ООС, какой чудесный звук она дает, и как ее нужно правильно заклинать (в полночь у амбара с кузнецом!.. пардон, это, кажется, из другой оперы!). Т-образная ООС – это такая же обратная связь, как и всякая другая, в ней нет ничего необыкновенного. И ее применение здесь не самоцель – она позволяет в данном конкретном случае получить немного лучшие параметры усилителя, чем “обычная”. На самом деле, идея проста. В инвертирующем усилителе входное сопротивление определяется резистором R2 (цепь R1C1 я отбрасываю для простоты, да и влияет она очень мало). Если бы ООС была обыкновенной, то резисторов R4,R5 небыло бы, а правый по схеме вывод R3 был бы подключен к выходу усилителя. Тогда коэффициент усиления Ку=R3/R2. Поскольку Ку=25…30, то для его получения потребовалось бы либо уменьшать R2, а значит и входное сопротивления (т.е. заметно нагружать источник сигнала), либо сильно повышать R3. Но при большом значении R3 возникает много плохого: лезут помехи, начинает влиять влажность и запыленность воздуха (если плата не залита лаком), влияет емкость монтажа и близкорасположенных предметов. А делать усиление меньше, чем 20…25 раз нельзя – микросхема может возбуждаться, т.к. она скорректирована именно под такое усиление.

Для того, чтобы и нужное усиление получить, и сопротивление резистора не увеличивать и добавляются R4 и R5, которые образуют делитель и ослабляют сигнал ООС перед подачей его на R3. Теперь R3 должен обработать (ослабить) более слабый сигнал, а значит не должен быть таким большим. Вот и получается Т-обраная схема: резисторы R3,R4,R5 на вид образуют перевернутую букву Т. Недостаток этой схемы – несколько большее выходное постоянное напряжение смещения, потому что теперь глубина ООС по постоянному току не 100%, как в “обычной” ООС, а немного меньнше. Насколько это плохо? Примерно в двух десятках экземпляров усилителя оно было на уровне 60…160 мВ. Это значит, что на колонки придется по 1…6 милливатт мощности постоянного тока. Вам страшно? Мне – нет!

Итак, по сравнению с “обычным” инвертирующим включением мы получили “правильную” величину входного сопротивления и избавились от высокоомных резисторов. По сравнению с распространенной неинвертирующей схемой мы избавились от электролитического конденсатора в цепи сигнала и от неидеальности входного дифференциального усилителя.

Некоторое время спустя (примерно через год, после изготовления нескольких десятков таких усилителей), я придумал как чуть-чуть улучшить эту схему. На самом деле в этой схеме улучшать и нечего – все и так очень хорошо. Но всегда хочется сделать систему хоть чуть-чуть, но лучше. Это очень небольшая доработка и на слух изменения в звучании абсолютно незаметно. Но все же я предлагаю сделать это, потому что с такой доработкой микросхема будет чуть-чуть лучше работать. Что улучшится:

1. Улучшатся переходные процессы в микросхеме.

2. Увеличится устойчивость при работе на трудную нагрузку.

3. Микросхему станет труднее перегрузить по скорости нарастания. Теперь (совместно с цепочкой R1C1) никакой реальный сигнал не вызовет динамических искажений – мы от них застрахованы совершенно! (Но это не значит, что теперь можно будет напускать в усилитель кучу помех!)

Вся доработка сводится к установке небольшого керамического конденсатора на 47 пикофарад (допустимо от 33 до 68 пФ) параллельно резистору R3 в цепи ООС. На схеме это конденсатор Сх. О качестве конденсатора можно не бесспокоиться – такие конденсаторы обычно делают из хорошего диэлектрика и искажений они не вносят. Этот конденсатор увеличивает глубину ООС и линейность микросхемы на самых высоких частотах (выше 20 кГц). На слух абсолютно незаметно, но работать будет чуть-чуть лучше, что приятно осознавать. Вот как изменяются амплитуды гармоник и Кг при усилении синусоиды 15 кГц.

Без конденсатора:

С конденсатором:

И интермодуляционные искажения при подаче двух частот 18 кГц и 19 кГц. Это очень жесткий тест для усилителя, на Западе обычно пользуются более щадащим тестом, он дает “более красивые цифирки”, которые удобнее использовать для рекламы. Зато приведенный тест – это практически “испытание на выживание”, он позволяет увидеть все огрехи работы усилителя на самых высоких частотах (где усилителю работать труднее всего и он дает наибольшие искажения). Кстати, искажения довольно маленькие, такими интермодуляционными искажениями не всякий дорогой усилитель может похвастаться (я конечно не имею ввиду усилители за $100 000).

Без конденсатора:

С конденсатором:

Тут интермодуляция на частоте 1 кГц не изменилась (еще бы, конденсатор начинает работать на частотах выше 50 кГц), а вот на частотах 35…38 кГц уменьшилась более чем вдвое. Это означает, что в реальном мнногочастотном музыкальном сигнале высокочастотные продукты интермодуляций будут самую капельку меньше влиять на звук (имеется ввиду взаимодействие этих вот частот 35…38 кГц с сигналом). В результате получаем уменьшение перегрузки микросхемы высокими частотами.

Обратите внимание – и без конденсатора усилитель демонстрирует отличные параметры. Но всегда хочется самого-самого, вот я этот конденсатор и добавил.

Важное дополнение. В инвертирующей схеме нет смысла включать режим Mute, поскольку он замыкает на землю неинвертирующий вход, который здесь и так заземлен. Управление питанием производится режимом StdBy, см. Режимы Mute и StandBy в микросхеме TDA7294 (7293). И тут есть маленький мерзкий нюанс – включение этого режима сопровождается небольшими помехами на выходе микросхемы (почему-то когда включен Mute их нет). Поэтому емкость конденсатора С3, задающего длительность включения/выключения лучше не увеличивать (также как и сопротивления резисторов R6, R7) – тогда помехи будут непродолжительными и малозаметными.

Внешний вид усилителя: компоновка и разводка платы очень-преочень хорошая и правильная (практически идеальная).

Вход максимально отдален от выхода и с обеих сторон “прикрыт” земляными проводниками (т. е. практически экранирован). Вся силовая земля соединяется в одной точке (в которую подводится питание). А к ней через резистор разделения земли подключена сигнальная земля. Широкие и короткие дорожки имеют мизерное сопротивление и индуктивность (особенно это важно для проводников питания). Кроме того они хорошо держат тяжелые детали.

В плате есть несколько “лишних” отверстий, чтобы можно было устанавливать конденсаторы разных габаритов. При монтаже сначала устанавливаются перемычки, причем при установке микросхемы не замкните ее выводы с перемычкой!

Дополнительный конденсатор Сх припаивается на плату с обратной стороны, при этом он не должен касаться корпусом дорожки или пайки:

Звучание усилителя – просто замечательное! Это максимум, что можно из нее выжать, а микросхема-то – неплохая!

Печатная плата в формате lay

TDA 7293 datasheet

TDA 7294 datasheet

Автор работы: AudioKiller electroclub.info

2009

Усилитель мощности на tda7293 100Вт

Какое-то время назад было весьма популярно заказывать технику через «посылторг», возможности купить импортную были не у всех. Техника тогда очень ценилась и бережно эксплуатировалась, с неё «сдували» пылинки, а производители доводили до совершенства каждый узел, каждую деталь для того, чтобы прослужила она как можно дольше. Тогда же вместе с паспортом устройства как правило, полагалась принципиальная схема, по которой можно было если и не собрать такое же устройство, но починить точно было можно.

Можно бесконечно продолжать рассуждать на эту тему, а так же, что трава была зеленее и небо голубее, но в наше время стали производить либо совсем ширпотребные девайсы, либо такие, которые не предназначены для долгой и уверенной эксплуатации в течение многих лет и выходящие из строя чётко по окончании гарантийного срока. Желание покупать такую технику, естественно, чуть меньше чем нулевое, к тому же, имея некоторый опыт в создании своих устройств, когда-то давно загорелся я мыслью собрать свой усилитель мощности. Да такой, чтобы «УХ!» Началось всё с простых схем на транзисторах, потом пошли в ход специализированные микросхемы, что показалось мне весьма клёвой штукой. Собрал-включил-работает, и практически никакого налаживания!

Первым опытом стал усилитель на tda2030, но это было так давно, что фотоаппараты ещё не вошли в такой же предмет мебели, как сегодня мобильный телефон. Усилитель работал чудесно, соседям нравилось, и они иногда просили сделать погромче, чтобы озвучить свой Новый Год, а иногда даже пытались заказывать свои «мелодии». К счастью, я их мог слышать только в паузах между аццкими переливами гитар и остального оркестра.

Раз уж этот пост получился похож на какие-то мемуары, то пожалуй рискну продолжить, выложив вторую версию усилителя, теперь уже на tda7293, который перекочевал из картонной коробки из-под тонера в цивильный комповый корпус AT:

Усилитель был шикарен! 6 каналов, по 100Вт мощности — красота! Как раз в то время вышедшие фильмы серии «властелин колец» — смотрелись не хуже, чем в кинотеатре.Единственное, что ограничивало мощность усилителя на уровне около 50Вт на канал — это не самые сильные трансформаторы блока питания. Тогда же началась копаться тема по поводу использования импульсных блоков питания, так же открытая для себя технология лазерно-утюжного метода изготовления печатных плат, всё это предвещало золотые годы, проведённые в нирване…но… учёба, знаете… Диплом, ГОСы, переезды… Внезапно стало не до усилителей.

Следующей инкарнацией усилителя было решено заняться уже после переезда в другой город, схема его была скомпилирована из каких-то обрывков инетерсных схемных решений, теоретическая часть была ракритикована тогда Volk-ом, с его помощью была рождена вот такая схема:

Эта схема усилителя отличается от всех прочих, и от даташитных тем, что на входе отсутствует тот самый разделительный конденсатор, который с однос тороны — не пускает постоянку на вход усилителя, и с другой — в случае его плохого качества может весьма портить все достоинства этой чудесной микросхемы, tda7293. Сколько копьев сломано на форумах по этому поводу, сколько выпито, сколько бессмысленных холиваров открыто… А уж фанаты всяких lm3886 сейчас должны меня сжечь, а прах — развеять, и снова сжечь, но я до сих пор считаю, что усилитель на 7293 — совершенен! Не зря, ой не зря эту микросхему ставят в весьма приличную акустику. Не зря китайцы так стараются придать своим подделкам такой вид, чтобы не смогли отличить оригинальную tda7293 от китайской… Если немного погуглить, — по этому поводу есть одна чудесная статься, — как их отличить. Но…

Итак, прежде чем делать приличную плату, на макетке была собрана эта схема, чтобы определить, есть ли вообще смысл в такой доработке, или даташитный вариант — самый правильный? Вот такая страшненькая платка усилителя получилась:

вот это — стабилизатор для операционника, на +/-15В. Собран на паре lm7815/7816:

Питание основной части усилителя:

Сначала это всё чудо жило и испытывалось в какой-то простенькой коробке, охлаждалось вентилятором от компа и жило под столом. Но через какое-то время был найден чудесный корпус для усилителя, из старой «Радиотехника У-101», которая жила с новым усилителем рядышком и служила подобием эталона для сравнения. Пока окончательно не погорела… Звук нового усилителя меня устроил более чем полностью, и было принято решение использовать корпус усилителя для имплантации. Были вытравлены платы для ещё двух каналов, и из всего этого получилось вот такое страшилище:

В таком виде усилитель на 7293 существовал очень долго, пока наконец-то не случилось то, что должно было случиться с этим страшным комком проводов, уложенных как попало, и наверняка придававшем механические напряжения платам усилителя. Сгорел один канал. Тут я подумал, что ничего страшного, и можно просто заменить микросхему на этом канале, что быстренько и сделал. Но, как оказалось, сгоревшая 7293 унесла с собой на тот свет ещё и операционник njm4558, который было нецелесообразно отпаивать из макетки, и он был издевательски оттуда выкушен:

К сожалению, в процессе замены одной из 7293, случайным касанием отвёртки входа, убило второй канал, что было и печально, и привело к выводу, что дальше так существовать усилитель не должен, было принято решение делать для него нормальную печатную плату. Пишу я это всё, конечно, быстро, но по времени этот процесс сильно растянулся. Заодно я очень захотел попробовать изготовить платы для обновлённого усилителя с помощью новой тогда для меня технологии с фоторезистом. Надо признать, — процесс меня увлёк и я добился успеха! Платы получились, и получились весьма симпатичные! Первые, правда вышли с ошибкой в разводке, которую пришлось исправлять навесным монтажом, поэтому в приложенном архиве проверьте 100500+ раз разводку прежде чем делать по ним свои 😉

Вот разводка, которая получилась у меня для имевшегося корпуса:

для основных двух каналов:

и для тыловых, — по схеме из даташита:

тут уже было выполнено разведение проводов «по-феншую», — на стяжечках и нужной длины, всё красиво и ничего лишнего.

Так как основным источником звука для усилителя, как ни крути, всё равно является комп, то было необходимо организовать управление питанием, — включать-выключать усилитель при включении/выключении компа, для чего совсем недавно уже была собрана вот такая приблуда на микросхеме ft232 (она досталась мне от друга, он отдал мне её на бесчеловечные эксперименты):

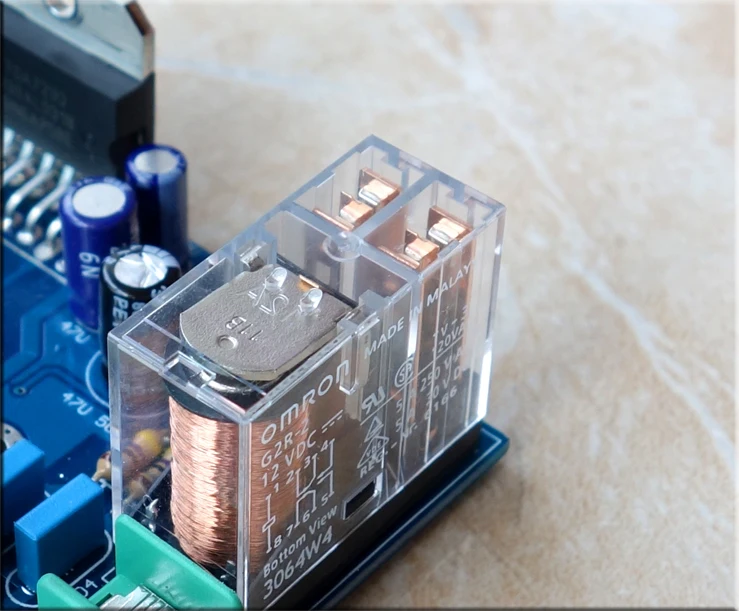

Со стороны усилителя было применено реле с опторазвязкой, вместе с дежурным питанием (используются «кишки» от зарядника для мобилы на 5В), оно по лености было собрано на макетке и выглядит вот так:

Схема его очень простая, в предыдущей статье я уже упоминал её. Дополнительно этот же девайс управляет цепями «Mute» и «Stand By» усилителя, что позволяет исключить щелчки при включении и выключении.

Теперь этот усилитель умеет включаться после того, как включается комп и загружается Windows, а выключается до того, как компьютер выключится. Очень полезный девайс, надо было собрать его уже давно.

Вот такая получилась история, с хронологией, жертвами и разоблачениями. Спасибо за внимание!

приложения — печатная плата усилителя на 7293 и схема

Tda7293 усилитель в Санкт-Петербурге: 14-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Продукты и напитки

Детские товары

Текстиль и кожа

Электротехника

Дом и сад

Мебель и интерьер

Промышленность

Вода, газ и тепло

Все категории

ВходИзбранное

Tda7293 усилитель

1 780

1780

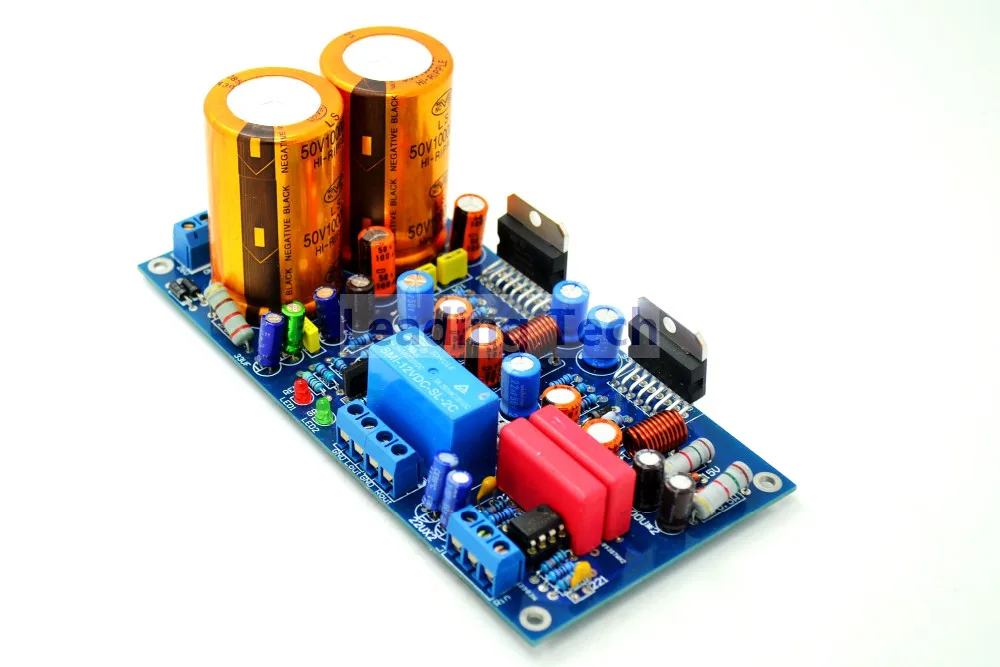

Набор для сборки усилителя НЧ 140Вт, моно TDA7293 (NM2042) Тип: Радиоконструкторы и модули, Размер:

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/6342941/img_id6017884158993931023.jpeg/6hq»>

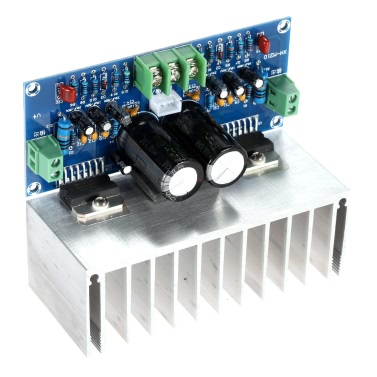

Усилитель мощности звука 1×100 Вт TDA7293
