Какие основные параметры усилителя мощности на 100 Вт. Как правильно подобрать компоненты для его сборки. На что обратить внимание при настройке. Какие существуют схемы усилителей на 100 Вт. Как подключить регулятор громкости.
Основные характеристики усилителя мощности 100 Вт
Усилитель мощности на 100 Вт обладает следующими ключевыми параметрами:
- Выходная мощность: 100 Вт на канал при нагрузке 4-8 Ом
- Диапазон воспроизводимых частот: 20 Гц — 20 кГц
- Коэффициент нелинейных искажений: не более 0.1%
- Отношение сигнал/шум: не менее 90 дБ
- Чувствительность входа: 0.5-1 В
- Сопротивление нагрузки: 4-8 Ом
- Напряжение питания: ±35-45 В
Для достижения заявленной мощности в 100 Вт необходимо использовать качественные компоненты и обеспечить хорошее охлаждение выходных транзисторов.
Схемы усилителей мощности на 100 Вт
Существует множество схем усилителей мощности на 100 Вт. Рассмотрим несколько популярных вариантов:

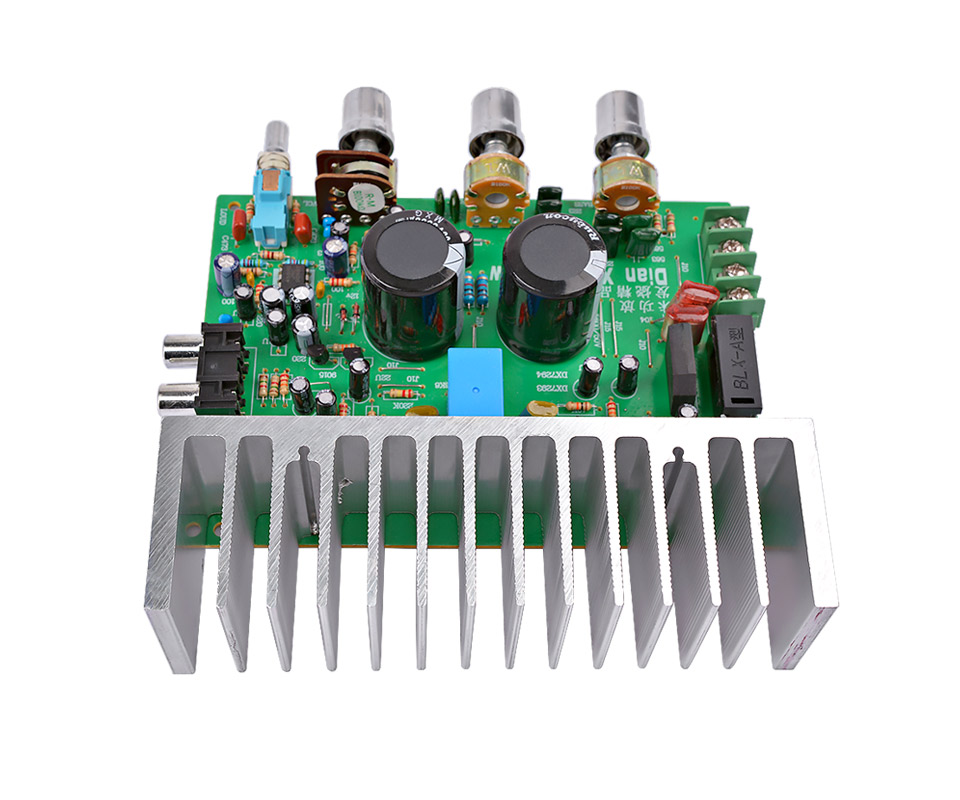

Усилитель на микросхеме TDA7294
Одна из самых простых схем усилителя на 100 Вт реализуется на микросхеме TDA7294. Основные особенности:
- Выходная мощность до 100 Вт на нагрузке 4 Ом
- Напряжение питания ±35 В
- Коэффициент нелинейных искажений 0.5%
- Минимум внешних компонентов
Для сборки потребуется сама микросхема TDA7294, несколько конденсаторов и резисторов. Схема проста в повторении и настройке.
Усилитель на транзисторах по схеме «Оплеуха микрухам»
Популярная схема транзисторного усилителя на 100 Вт, разработанная радиолюбителем Ильей Стельмахом. Ключевые параметры:
- Выходная мощность 100 Вт на 4 Ом
- Напряжение питания ±42 В
- КНИ 0.05% на 1 кГц
- Отношение сигнал/шум 105 дБ
Схема сложнее в повторении, но обеспечивает отличное качество звучания. Требует качественного подбора компонентов и тщательной настройки.
Рекомендации по выбору компонентов
При сборке усилителя мощности на 100 Вт важно правильно подобрать компоненты:
- Выходные транзисторы — мощные, с рабочим напряжением не менее 100 В
- Конденсаторы в цепях питания — низкоимпедансные, на напряжение 63-100 В
- Резисторы — прецизионные, мощностью не менее 0.5 Вт
- Радиатор для выходных транзисторов — площадью не менее 500 см²
Рекомендуется использовать качественные компоненты от проверенных производителей. Это обеспечит стабильную работу и хорошее звучание усилителя.
Настройка усилителя мощности
После сборки усилитель необходимо правильно настроить:
- Установить ток покоя выходных транзисторов в пределах 50-100 мА
- Проверить отсутствие постоянной составляющей на выходе
- Измерить коэффициент нелинейных искажений на разных частотах
- Проверить стабильность работы на максимальной мощности
Подключение регулятора громкости
Для регулировки громкости усилителя мощности используется переменный резистор (потенциометр). Рекомендации по его подключению:
- Сопротивление потенциометра — 10-100 кОм
- Логарифмическая зависимость сопротивления от угла поворота
- Подключение до входного каскада усилителя
- Экранирование проводов от регулятора к входу усилителя
При правильном подключении регулятор обеспечит плавное изменение громкости без искажений звука.
Система охлаждения усилителя
Для надежной работы усилителя мощности 100 Вт необходимо обеспечить эффективное охлаждение выходных транзисторов. Рекомендуется:
- Использовать алюминиевый радиатор площадью не менее 500 см²
- Применять теплопроводящую пасту между транзисторами и радиатором
- Установить вентилятор для принудительного обдува при необходимости
- Контролировать температуру радиатора, не допуская перегрева выше 70°C
Правильно организованная система охлаждения обеспечит стабильную работу усилителя даже на максимальной мощности.
Применение усилителя мощности 100 Вт
Усилитель мощностью 100 Вт находит широкое применение в различных аудиосистемах:
- Домашние акустические системы
- Студийные мониторы ближнего поля
- Автомобильные аудиосистемы
- Небольшие концертные комплекты звукоусиления
- Системы озвучивания помещений
Мощности в 100 Вт достаточно для озвучивания помещения площадью до 30-40 м². При этом усилитель обеспечивает высокое качество звучания при умеренном энергопотреблении.
Заключение
Усилитель мощности 100 Вт — это оптимальное решение для многих аудиосистем. При правильном подборе компонентов и настройке он обеспечивает отличное качество звучания. Важно уделить внимание охлаждению и соблюдать меры безопасности при сборке. Следуя приведенным рекомендациям, можно собрать надежный и качественный усилитель своими руками.
Усилитель для колонок 100 вт в категории «Техника и электроника»
Усилитель звука автомобильный C-AMP SC2000AB усилок в машину 2-х канальный для колонок 4000Вт с пультом Black
На складе в г. Киев
Доставка по Украине
2 234 — 2 553 грн
от 16 продавцов
2 904 грн
2 266 грн
Купить
Усилитель мощности звука с пультом Amplifier 339BT с Блютуз, FM тюннером и караоке 150Вт PRK
На складе в г. Киев
Доставка по Украине
1 902 грн
1 602 грн
Купить
Усилитель звука автомобильный C-AMP SC2000AB усилок в машину 2-х канальный для колонок 4000Вт с пультом Black
На складе
Доставка по Украине
2 936 грн
2 298 грн
Купить
Усилитель мощности звука с пультом Amplifier 339BT с Блютуз, FM тюннером и караоке 150Вт FPSH
На складе
Доставка по Украине
1 923 грн
1 623 грн
Купить
Усилитель мощности звука с пультом Amplifier 339BT с Блютуз, FM тюннером и караоке 150Вт APL
На складе в г.
Киев
Доставка по Украине
1 902 грн
1 602 грн
Купить
Усилитель звука интегральный с пультом Bluetooth MP3 FM UKC AK-699BT GM, код: 1868136
Доставка по Украине
1 450 грн
1 008.99 грн
Купить
Аудиоинтерфейс Presonus Studio 24c GM, код: 6556868
Доставка по Украине
14 150 грн
9 917.99 грн
Купить
Усилитель звука с Bluetooth и радио UKC SN-003BT 008073 GM, код: 1752821
Доставка по Украине
1 550 грн
1 078.99 грн
Купить
Усилитель мощности Crown XLi 3500 GM, код: 6556940
Доставка по Украине
89 200 грн
62 455.99 грн
Купить
Усилитель звука UKC SN-802BT FM+USB Bluetooth Karaoke Черный 749383375 GM, код: 687577
Доставка по Украине
1 538 грн
1 153.99 грн
Купить
Портативная стерео bluetooth колонка Hopestar PARTY 100 с радио микрофоном для караоке 50 Вт
Доставка по Украине
8 140 грн
4 070 грн
Купить
Для систем 2.
1 50 Вт х 2 и 100 Вт на сабвуфер с входом bluetooth Усилитель мощности TPA3116
На складе в г. Киев
Доставка по Украине
1 591 грн
1 272.80 грн
Купить
Усилитель звука интегральный с пультом Bluetooth MP3 FM UKC AK-699BT EV, код: 1868136
Доставка по Украине
1 450 грн
1 008.99 грн
Купить
Аудиоинтерфейс Audient ID22 EV, код: 6556873
Доставка по Украине
31 500 грн
22 039.99 грн
Купить
Аудиоинтерфейс Focusrite Scarlett 2i2 3rd Gen EV, код: 6556288
Доставка по Украине
17 000 грн
11 901.99 грн
Купить
Смотрите также
Усилитель с караоке UKC AV-326BT 3295 EV, код: 7522281
Доставка по Украине
5 200 грн
3 638.99 грн
Купить
Аудиоинтерфейс Shure MVI EV, код: 6557098
Доставка по Украине
8 100 грн
5 678.99 грн
Купить
Аудиоинтерфейс Audient ID4 MKII TE, код: 6557082
Доставка по Украине
12 600 грн
8 815.
99 грн
Купить
Аудиоинтерфейс Audient ID22 TE, код: 6556873
Доставка по Украине
31 500 грн
22 039.99 грн
Купить
Аудиоинтерфейс Audient EVO4 TE, код: 7417016
Доставка по Украине
9 550 грн
6 700.99 грн
Купить
Аудиоинтерфейс Focusrite Scarlett Solo 3rd Gen TE, код: 6556944
Доставка по Украине
11 650 грн
8 154.99 грн
Купить
Усилитель звука Bluetooth радио UKC SN-003BT Black 008073 PM, код: 950680
Доставка по Украине
1 550 грн
1 078.99 грн
Купить
Аудиоинтерфейс Shure MVI PM, код: 6557098
Доставка по Украине
8 100 грн
5 678.99 грн
Купить
Аудиоинтерфейс Focusrite Scarlett 4i4 3rd Gen PM, код: 6839154
Доставка по Украине
20 800 грн
14 546.99 грн
Купить
Аудиоинтерфейс Audient ID4 MKII PM, код: 6557082
Доставка по Украине
12 600 грн
8 815.99 грн
Купить
Аудиоинтерфейс Audient ID22 PM, код: 6556873
Доставка по Украине
31 500 грн
22 039..jpg)
99 грн
Купить
Усилитель мощности TPA3116 для систем 2.1 50 Вт х 2 и 100 Вт на сабвуфер с входом bluetooth
На складе в г. Киев
Доставка по Украине
1 229.1 — 1 619.2 грн
от 2 продавцов
2 024 грн
1 619.20 грн
Купить
Аудиоинтерфейс Rode i-XLR KB, код: 6556878
Доставка по Украине
11 000 грн
7 713.99 грн
Купить
Аудиоинтерфейс Audient EVO4 KB, код: 7417016
Доставка по Украине
9 550 грн
6 700.99 грн
Купить
Качественный усилитель 100Вт+100Вт
Качественный усилитель 100Вт+100Вт
Конструктивно усилитель выполнен в алюминиевом корпусе и включает в себя четыре основных блока: два канала оконечных усилителей, блок питания и защиту акустической системы.
Усилители звуковой частоты выполнены по популярной, и можно сказать уже легендарной схеме «Оплеуха микрухам Mark.II», разработчиком которой является Илья Стельмах (Nem0).
Схема усилителя ОМ Mark.
II
Основные технические характеристики ОМ Mark. II
К статье приложена печатная плата УНЧ в формате «LAY6». На этой плате можно собрать более обновленную схему «Оплеуха микрухам 2.5».
Схема ОМ 2.5 и основные характеристики
Компоненты
В качестве неполярных конденсаторов я применил пленочные емкости, за исключением C3-C5 – керамические. В качестве C2 желательно применить неполярный электролитический конденсатор, что я и сделал.
Электролитические полярные конденсаторы должны быть рассчитаны на напряжение, больше питающего напряжения на 20-30%, поэтому я применил емкости на 50В.
Все резисторы мощностью 0.25Вт за исключением R26-R29 и R30, их мощность должна быть 2Вт и желательно они не должны быть проволочными.
В качестве R3 и R16, по рекомендации автора схемы, я установил многооборотные подстроечные резисторы.
Они позволяют производить плавную и легкую установку тока покоя и плавно выставлять нулевую постоянную составляющую на выходе УНЧ.
Регулятор громкости я установил китайский на 100кОм, другого не нашел. Перебрав семь штук так и не нашел с одинаковым сопротивлением каналов. По возможности не используйте этот тип переменных резисторов, иначе при повороте ручки регулятора в одной колонке будет слышен сигнал, а в другой еще нет, то есть не симметричная регулировка. Сопротивление регулятора громкости может быть от 20кОм до 100кОм.
Транзисторы должны быть оригинальными, иначе возможны возбуждения или вовсе усилитель не запуститься, или даже выйдет из строя при запуске.
Автор предлагает следующие замены транзисторов:
Я замены аналогами не производил, а устанавливал на плату только указанные на схеме транзисторы.
Транзисторы VT9, VT13, VT14 я закрепил на теплоотводе через изоляционные прокладки, чтобы исключить контакт их коллекторов с радиатором.
Питание усилителя
Источником у меня служит импульсный блок питания с выходным напряжением ±36В на холостом ходу, который обеспечивает выходную мощность 200Вт. Его конструкцию я описывал в статье «Надежный ИИП для усилителя».
Напряжение ±36В (на полной нагрузке ±31.5В) было подобрано таким образом, чтобы усилитель развивал мощность 50Вт+50Вт на нагрузку 8Ом, без искажения синусоиды на выходе.
На печатных платах ОМ2 я уменьшил емкость электролитических конденсаторов по питанию, а точнее некоторые электролиты были заменены небольшими емкостями пленочных конденсаторов. Это действие было направлено на исключение срабатывания защиты ИИП при старте. В каждом плече у меня осталось чуть больше 1000мкФ, что для импульсного источника мощностью 200Вт более чем достаточно.
ИИП имеет защиту от короткого замыкания, что очень полезно настраивая и проверяя усилитель.
Защита акустической системы
При выходе из строя транзисторов оконечных каскадов ОМ2 на акустическую систему поступит напряжение питания и акустика выйдет из строя.
Для исключения этой неприятной ситуации я применил защиту АС от усилителя «Бриг», описанную в статье «Защита акустических систем». Защита отлично срабатывает при появлении постоянной составляющей на выходе усилителя, начиная с напряжения ±1.5В. Кроме того, защита обеспечивает задержку при включении, это избавляет от появления в акустике различных щелчков и других переходных процессов при подаче питания на устройство в целом.
Питание защиты я организовал через однополупериодный выпрямитель от вторичной обмотки импульсного трансформатора, а также убрал электролитический конденсатор по питанию на плате защиты, вместо него поставил пленочный на 330нФ. Эти действия обеспечили практически мгновенное отключение акустики при отключении питания аппарата, избавив от щелчка в акустической системе при выключении.
Конструкция усилителя
Для одного канала ОМ2 (ОМ2.5) необходим теплоотвод с площадью поверхности 700?1000см2, поэтому корпус аппарата выбран с боковыми радиаторами, площадь поверхности которых составляет 850см2.
Как говорилось выше, транзисторы VT9, VT13, VT14 установлены на радиаторы через силиконовые прокладки. Ставить изоляционные втулки на них нет необходимости, так как исполнение транзисторов исключает касание крепежного винта с их фланцами.
Все платы установлены на латунные стойки 6мм и 8мм, которые прикручены к нижней крышке шасси.
На печатной плате не предусмотрено соединение сигнальной и основной земель, поэтому необходиму установить перемычку, иначе усилитель работать не будет.
Корпус аппарата подключен к общему проводу источника питания только в одном месте.
Для минимизации наводок на слаботочные сигнальные провода, проходящие от входов RCA (тюльпаны) до входной части ОМ2 (ОМ2.5), эти провода свиты в витую пару. Также, для уменьшения излучения от силовых проводов (питание, акустика), эти провода тоже свиты.
С той же целью, регулятор громкости, сопротивлением 100кОм, вынесен как можно ближе к гнездам RCA. Для этого использован вал диаметром 6мм.
Изначально вал вращался, контактируя с алюминиевой вставкой, что при трении вызывало помехи и на средней громкости, при вращении регулятора срабатывала защита АС. Для устранения этого дефекта была установлена фторопластовая шайба.
Сначала я хотел установить экраны между платами ОМ2 и ИИП, но с данной компоновкой усилителя, в акустике не слышен высокочастотный фон, как предполагают любители линейных блоков питания.
На переднюю панель выведен светодиод индикации включения, питающийся от положительной шины (+36В) через резистор 6.8кОм 0.5Вт.
На заднюю панель выведены гнезда RCA и гнезда типа «бананы» для подключения акустики. Все гнезда установлены через изоляционные втулки и шайбы, гнезда ни в коем случае не должны контактировать с корпусом шасси.
Настройка и первый запуск
Внимание!!!
Если вы повторяете данную схему, то необходимо перед первым запуском движок подстроечного резистора R3 выкрутить на середину.
Подстроечный резистор R16 необходимо выкрутить таким образом, чтобы между базой и эмиттером VT9 было максимальное сопротивление.
После десятиминутного прогрева, замыкаем входы усилителя на общий провод, либо выкручиваем регулятор громкости на минимум. Далее устанавливаем щупы милливольтметра постоянного тока между эмиттерами VT13 и VT14, и вращая движок R16, выставляем 30-60мВ, что соответствует току покоя 60-130мА при сопротивлении R26-R29 0.47Ом. Я выставил падение напряжения на эмиттерных резисторах 50мВ, их суммарное сопротивление 0.47Ом.
Итого, Iпокоя = 50мВ/0.47Ом = 105мА.
Подключив щупы милливольтметра постоянного тока к выходу усилителя, вращая движок R3, выставляем напряжение постоянного тока равное 0мВ.
После чего, я подключил акустическую систему, и выполнил прогон на средней громкости в течении 10мин, а после повторил настройку снова.
Прогон и испытание
Так как я проектировал свой аппарат на нагрузку сопротивлением 8Ом, то на каждый выход я установил резистор сопротивлением 8Ом.
Резисторы прижаты к теплоотводу.
На вход я подал синусоидальный сигнал частотой 1000Гц 0.65В. Постепенно, выкручивая регулятор громкости на максимум, я вывел усилитель на предельную мощность, при которой еще не срезается верх синусоиды (нет клиппинга). Напряжение на резисторах составило 19В, что соответствует чистой мощности 45Вт на каждый канал с сопротивлением нагрузки 8Ом. Максимальная мощность каждого канала в клиппинге составила 65Вт.
На мощности 50Вт+50Вт я прогнал усилитель в течении 20 минут, боковые радиаторы нагрелись до 500С, Это вполне нормально. Диоды Шоттки на ИИП нагрелись до 1050С, трансформатор до 650С, при этом, верхняя крышка шасси была закрыта.
Такой нагрев ИИП нормальный, так как учитывая КПД ОМ2 равный 55%, блок питания отдавал мощность 180Вт практически на статическую нагрузку (синус). При прослушивании музыкальных программ нагрев значительно снизиться.
Возбуждение усилителя
Если вы, как и я собрали усилитель качественно, смыли остатки флюса, а усилитель возбуждается (слышны щелчки, писк, гудение, повышенный нагрев), то возможно это вызвано некачественными компонентами или другими причинами.
Я заметил возбуждение одного канала при измерении мощности.
На около предельной мощности низ синусоиды имел следующий вид:
Автор схемы дает несколько рекомендаций для решения проблемы самовозбуждения:
Увеличив C5 до 44пФ, сигнал стал четким и красивым. Спасибо товарищу Nem0 за схему и рекомендации!
В целом, усилитель работает отлично, звучит мощно и насыщено.
Схема, печатная плата и характеристики усилителя ОМ2 (ОМ2.5) взяты из сообщества «[Nem0] Аудиотехника и Радиоэлектроника».
Печатная плата ОМ2 (ОМ2.5)
Рекомендации по выбору деталей
С TDA7294 трудно взять желаемых 100 Вт. Поэтому трансформатор на 120 Вт вполне подходит. С ним может достигаться мощность порядка 2 x 60W и не больше.
А вообще, наигравшись с TDA и LM, рекомендуем посмотреть в сторону STK4241 или STK4050. Они действительно более мощные и лучшие усилители звука. Что касается LM или TDA, по коэфициенту искажений их даже не сравнить с STK.
Так что если вы собираетесь делать реально приличный усилитель мощностью 2 х 100 Вт, сделайте это на двух STK4050 (по паспорту они смело выдадут и по 200). В процессе радиолюбительской практики было сделано в общей сложности штук 10 усилителей на STK, и никто не подвел.
Блок питания устройства
Питание для силовых блоков УМЗЧ реализуется на двух источниках питания и двух трансформаторах. Трансформаторы TST300 / 022 2x40V, после выпрямления дают примерно +55 В симметричного напряжения на канал. То же самое касается мощности — по 300 ВА на канал. Напряжение фильтруется четырьмя электролитами 10000 мкФ, также на каждый канал. Кроме того, трансформаторы имеют систему плавного пуска. Примерную схему смотрите тут.
Блоки защит УНЧ
Усилители мощности были дополнены защитными цепями, которые будут работать, когда:
- на выходе динамиков появляется постоянное напряжение.
- произойдет короткое замыкание на выходе громкоговорителя.
- температура радиатора будет превышать 85 градусов.
- после включения питания идёт задержка поключения колонок на 4 сек.
- после отключения питания немедленно отключаются динамики.
Полезное: Ионофон: плазменный динамик
Состояние системы сигнализируется двумя красными светодиодами на передней панели.
Охлаждающая система
Радиаторы оконечных транзисторов дополнительно получили систему охлаждения, но вентиляторы начнут работать лишь когда рабочая температура превышает 60C, пока радиаторы не остынут. На задней стенке смонтированы две кнопки для управления работой системы охлаждения время от времени или для постоянного принудительного охлаждения отдельно для каждого канала. Рабочее состояние индицируется двумя зелеными светодиодами на передней панели.
Список компонентов схемы
- 0R22 5,0 Вт Резистор (R19, R25) 2 шт.
- 1K0 0,25 Вт 5% резистор (R9, R10) 2 шт.
- 1K2 0,25 Вт 5% резистор (R14 ) 1 шт.
- 1N4148 диод (D1, D2) 2 шт.
- 1N5404 диод (D3, D4, D5, D6) 4 шт.
- 2K2 0,25 Вт 5% резистор (R23) 1 шт.
- МОП-транзистор 2SJ162 (Q3) 1 шт.
- 2SK1058 МОП-транзистор (Q5) 1 шт.
- 3K9 0,25 Вт 5% резистор (R12, R13) 2 шт.
- 10R 1.0W 5% (R24) 1 шт.
- 10K 0.25W 5% (R8) 1 шт.
- 10u 16V конденсатор (C1) 1 шт.
- 47k 0.25W 5% резистор (R2, R3, R15, R16) 4 шт.
- Конденсатор 47U 35 В 8 мм ( C2) 1 шт.
- Керамический конденсатор 82P 50 В, 5 мм (C5, C6) 2 шт.
- Керамический конденсатор 100N 50 В (C3, C7) 2 шт.
- 470R 0,25 Вт 5% резистор (R5, R6) 2 шт.
- 470P / 50V 5 мм керамические конденсаторы (С4) 1 шт.
- 4700u 25 мм 63V конденсатор (С8, С9) 2 шт.
- транзистор BD139 225 (В9, В10) 2 шт.
- транзистор BD140 225 (В7, В8) 2 шт.
- транзистор MPSA56 К 92 (Q1, Q12) 2 шт.
- Трансформатор 40 В — 0 — 40 В 3 А 1 шт.
Усилитель разрабатывался давно и проработал около 30 лет. Очень важно впаять качественные фильтрующие конденсаторы с низким эквивалентным сопротивлением.
Например можете попробовать серию Nichion Gold, но получите ещё более качественные результаты с конденсаторами Hitano. Если схема показалась вам сложноватой — более простой УМЗЧ на 100 Ватт смотрите по ссылке.
Подключение регулятора громкости
Если предусилитель отсутствует, то регулятор громкости подключается непосредственно к усилителю. Важно, чтобы входные цепи не имели контакта с «землей» или с корпусом усилителя.
В качестве регулятора рекомендуется использовать переменный резистор (потенциометр) сопротивлением 30…50 кОм. Предельные значения сопротивления регулятора громкости 5…100 кОм, но при этом возможно небольшое ухудшение качества звучания.
Переменный резистор лучше использовать с экспоненциальной зависимостью сопротивления от угла поворота. Тогда при вращении ручки регулятора, громкость будет изменяться пропорционально углу поворота. Такие переменные резисторы российского производства имеют в обозначении букву В, а резисторы произведенные не в России – букву A.
Elura AMP100/6 6-канальный 100-ваттный многозонный тонкий усилитель мощности 1U — бренд MSTR
Наведите курсор на изображение, чтобы увеличить его
EluraSKU: 76579 • MPN: AMP100/6
Описание
6-канальный мультирум-усилитель Elura может выдавать до 100 Вт на комнату, обеспечивая максимальную чистоту и воспроизведение звука. Они упакованы с удобными для установки функциями.
Характеристики
- Многоканальный/многозонный
- Тонкий корпус 1U с проушинами для монтажа в стойку
- Цифровой усилитель большой мощности
- Входы разъемов для съемных динамиков
- Мостовой выход динамика
- Выходная мощность
- 100 Вт на канал при 4 Ом
- 200 Вт при 8 Ом, мост (только для зоны 3)
- Выходы: 2 стереовыхода (на каналах 1 и 2)
- Конструкция с низким импедансом
- Регулируемый кроссовер и громкость/усиление
- Частотная характеристика: 10 Гц — 20 кГц
- Фильтр верхних частот: 85 Гц — 20 кГц / -3 дБ
- Фильтр нижних частот: 10 Гц — 150 Гц / -3 дБ
- Триггер 12 В
- Автоматическое включение/выключение питания
- Размеры изделия:
- С реечными проушинами: Ш 19″ x В 2,15″ x Г 10,72″
- Без стоечных проушин: Ш 16,85″ x В 2,15″ x Г 10,72″
2-ЛЕТНЯЯ ГАРАНТИЯ — Гарантировано, что акустические системы Elura соответствуют спецификациям, включенным в данное руководство, или превышают их, и на них распространяется 2-летняя ограниченная гарантия при нормальных условиях использования.
Характеристики
Технические характеристики
- Выходная мощность
- 100 Вт на канал при 4 Ом
- Мостовой: 200 Вт при 8 Ом (только для зоны 3)
- THD+N: при 4 Ом = 0,9 %/ при 8 Ом = 1,0 %
- Входная чувствительность: 600 мВ
- Частотная характеристика: 10 Гц — 20 кГц
- Фильтр верхних частот: 85 Гц — 20 кГц / -3 дБ
- Фильтр нижних частот: 10 Гц — 150 Гц / -3 дБ
- Отношение сигнал/шум: -75 дБ
- Автовключение: 5 мВ
- Задержка выключения: 8 мин
- Напряжение питания:
- AC 230 В / 50 Гц
- AC 110 В / 60 Гц
- Размеры изделия:
- С реечными проушинами: Ш 19″ x В 2,15″ x Г 10,72″
- Без стоечных проушин: Ш 16,85″ x В 2,15″ x Г 10,72″
Предметы в коробке
Содержимое
- Усилитель
- Оборудование для монтажа в стойку
- Шнур питания
- Кабель 1/8” стерео-RCA
- Руководство
Поддерживать
Руководства и технические документы
- Руководство
- Характеристики
Поделитесь этим продуктом
AtlasIED AA100PHD 100 Вт микшер-усилитель с 4 входами для динамиков 25 В, 70 В или 4 Ом
Деталь №: AA100PHD
Удовлетворение гарантировано!
Рекомендуемая производителем розничная цена: $898,99
Наша цена: $720,99
Бесплатная доставка* | 30-дневный возврат* | Официальный дилер
Технические характеристики Top AA100PHD
- Мощность: 100 Вт при нагрузке 25 В/70,7 В и нагрузке 4 Ом
- DIP-переключатель, установленный сзади, позволяет отключить прием для входов 2 и 3
- Клеммы отключения звука с замыканием контактов
- Переменная чувствительность отключения звука для входа 1
«Быстрая и удобная оплата и отличные цены.
Загляну сюда снова.»
Обратитесь к специалисту по продукции!
1-888-999-3759 | Чат | Электронная почта
С гордостью поддерживаем наших клиентов с 2008 года
Описание
Atlas Sound AA100PHD — это микшерный усилитель, который может выдавать мощность 100 Вт на акустическую систему 25 В, 70,7 В или 4 Ом. AA100PHD идеально подходит для презентаций в конференц-залах, а также для коммерческого пейджинга и фоновой музыки. Микшер/усилитель оснащен одним микрофонным или линейным входом и двумя линейными стереовходами. Это идеальное решение для широкого спектра источников входного сигнала, таких как пейджинговые микрофоны, медиаплееры и цифровые музыкальные приемники.
Подключитесь к дополнительно приобретаемому WPD-RISRL, и теперь у вас есть удаленная настенная панель, которая работает на расстоянии до 200 футов от вашего усилителя. Эта настенная панель позволяет вам выбирать вход и регулировать громкость.
Что уникально для микшерных усилителей AAPHD от Atlas Sound, так это то, что они имеют сенсорную диагностику, проверяя подключенные линии громкоговорителей на наличие ошибок проводки и импеданса, что делает настройку и устранение неполадок проще, чем когда-либо. Этот тест можно активировать после того, как все громкоговорители подключены, и схема автоматически проверяет, что настройки отводов подключенных громкоговорителей не превышают номинальную мощность усилителя, нет ошибочных отводов громкоговорителей на 8 Ом, а провод громкоговорителей не имеет коротких замыканий.
Дополнительные функции включают DIP-переключатель на задней панели, который позволяет создать выход для Зоны 2, используя один или все входы 1, 2, 3 или вход 4. Устройство также можно настроить на приглушение входов 2, 3 и 4. на основе сигнала со входа 1 для пейджинговых приложений, где другие источники входного сигнала должны быть отключены во время пейджинга. Вход 1 и вход 2 могут быть выбраны как микрофонный или линейный вход, а фантомное питание является опцией при использовании любого из них в качестве микрофона.
