Усилитель антенный своими руками: пошаговая инструкция по изготовлению

Как сделать усилитель для антенны телевизора в домашних условиях. Какие материалы и инструменты потребуются для самостоятельного изготовления. Каковы преимущества и недостатки самодельного усилителя антенны.

Зачем нужен усилитель для телевизионной антенны

Усилитель антенны позволяет значительно улучшить качество приема телевизионного сигнала, особенно в отдаленных районах или при наличии помех. Основные функции антенного усилителя:

• Повышение уровня принимаемого сигнала
• Расширение зоны уверенного приема
• Компенсация потерь в длинном антенном кабеле
• Улучшение качества изображения и звука

При этом важно понимать, что усилитель не создает новый сигнал, а лишь усиливает уже имеющийся. Поэтому в зонах с крайне слабым сигналом его эффективность будет ограничена.

Преимущества самодельного усилителя антенны

Изготовление усилителя антенны своими руками имеет ряд существенных плюсов:

• Существенная экономия средств по сравнению с покупкой готового устройства
• Возможность подстроить характеристики под конкретные условия приема
• Развитие технических навыков и понимания принципов работы антенных систем
• Удовлетворение от создания полезного устройства своими руками

Однако стоит учитывать, что самодельный усилитель может уступать по характеристикам профессиональным моделям. Тем не менее, для большинства бытовых задач его возможностей будет вполне достаточно.

Необходимые материалы и инструменты

Для изготовления простейшего усилителя антенны потребуются следующие компоненты:

• Высокочастотный полевой транзистор (например, BF998)
• Резисторы: 100 Ом, 220 Ом, 10 кОм
• Конденсаторы: 10 пФ, 100 пФ, 10 нФ
• Катушка индуктивности 100 нГн
• Печатная плата или макетная плата
• Коаксиальные разъемы для подключения антенны и телевизора
• Корпус для монтажа

Из инструментов понадобятся:

• Паяльник с припоем
• Пинцет
• Кусачки и плоскогубцы
• Отвертки
• Мультиметр

Все компоненты можно приобрести в магазинах радиодеталей или заказать через интернет.

Пошаговая инструкция по изготовлению усилителя антенны

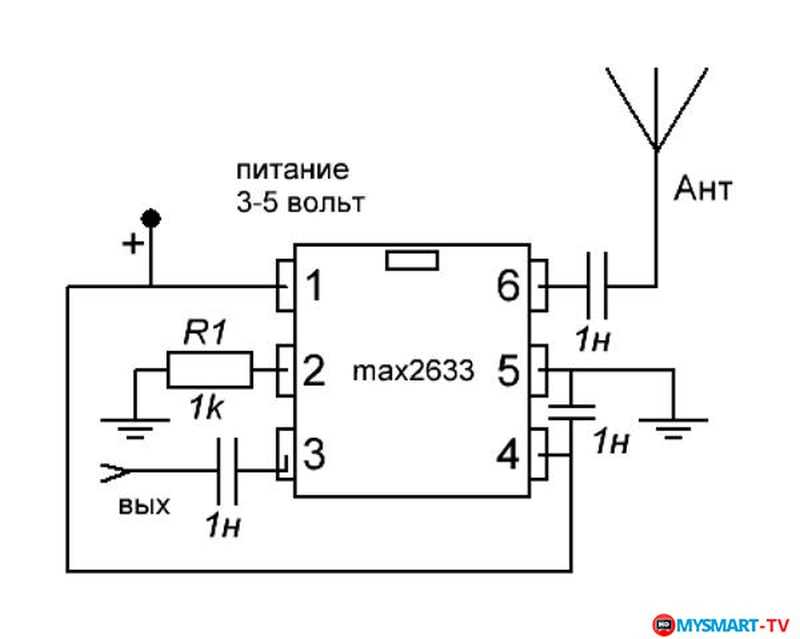

1. Начертите принципиальную схему усилителя или найдите готовую в интернете.
2. Подготовьте печатную плату, разместив на ней дорожки согласно схеме.
3. Припаяйте компоненты к плате в соответствии со схемой.
4. Подключите входной и выходной коаксиальные разъемы.
5. Проверьте правильность монтажа и отсутствие замыканий.
6. Поместите собранную схему в подходящий корпус.
7. Подключите источник питания (как правило, 5-12 В).

После сборки необходимо провести настройку усилителя для достижения максимального усиления в нужном диапазоне частот. Это делается подбором номиналов некоторых компонентов.

Подключение и настройка самодельного усилителя

Правильное подключение и настройка критически важны для эффективной работы усилителя. Основные этапы:

1. Подключите антенну ко входу усилителя
2. Выход усилителя соедините с антенным входом телевизора
3. Подайте питание на усилитель
4. Включите телевизор и проверьте качество приема
5. При необходимости откорректируйте положение антенны
6. Точная настройка производится подстроечными элементами в схеме усилителя

Важно избегать перегрузки усилителя слишком сильным входным сигналом, это может привести к ухудшению качества приема. В таком случае может потребоваться аттенюатор на входе.

Возможные проблемы и их решение

При изготовлении и использовании самодельного антенного усилителя могут возникнуть некоторые сложности:

Отсутствие усиления сигнала

Возможные причины:

• Неправильная сборка схемы
• Выход из строя транзистора
• Отсутствие питания

Решение: Внимательно проверьте схему, замените транзистор, проверьте наличие питания.

Появление помех на изображении

Причины:

• Самовозбуждение усилителя
• Наводки от близко расположенных электроприборов

Решение: Улучшите экранировку усилителя, установите его дальше от других устройств.

Перегрев компонентов

Причины:

• Неправильный выбор номиналов
• Короткое замыкание в схеме

Решение: Проверьте правильность номиналов, устраните возможные замыкания.

Сравнение самодельного и заводского усилителей антенны

Чтобы объективно оценить целесообразность изготовления усилителя своими руками, сравним его с фабричными моделями:

Характеристика	Самодельный усилитель	Заводской усилитель
Стоимость	Низкая	Средняя или высокая
Качество компонентов	Зависит от выбора пользователя	Как правило, высокое
Надежность	Средняя	Высокая
Возможность настройки	Широкие возможности	Ограниченные возможности
Гарантия	Отсутствует	Есть

Как видно из сравнения, самодельный усилитель имеет ряд преимуществ, особенно в плане стоимости и возможности настройки. Однако заводские модели обычно более надежны и имеют гарантию производителя.

Альтернативные способы улучшения приема ТВ-сигнала

Если изготовление усилителя кажется слишком сложным, существуют и другие способы улучшить качество приема телевизионного сигнала:

• Использование более эффективной антенны с высоким коэффициентом усиления
• Оптимальное расположение антенны (как правило, выше и дальше от источников помех)
• Применение качественного коаксиального кабеля с минимальными потерями
• Установка фильтров для подавления помех от сотовых сетей и других источников
• Использование направленных антенн в случае приема сигнала с определенного направления

Комбинация этих методов часто позволяет добиться существенного улучшения качества приема без необходимости установки усилителя.

Антенный усилитель DVB-T2 ДМВ своими руками

Сделал сам

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

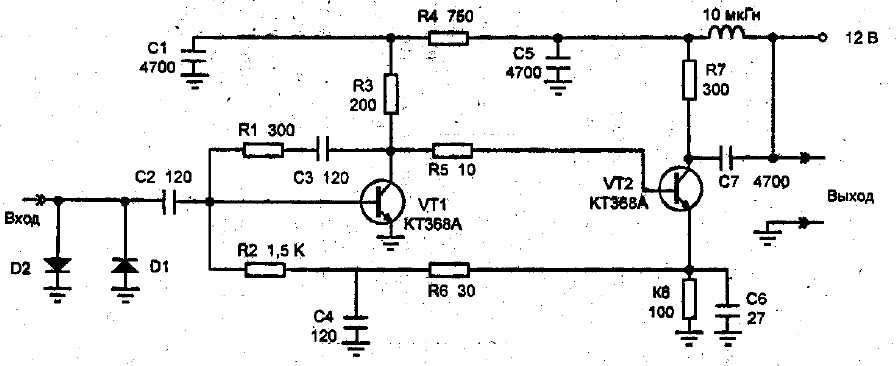

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки.

Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(
  можно заказать у китайцев здесь).
  Конденсаторы 3. 3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Усилитель для антенны: особенности, плюсы и минусы

Наша страна полностью переходит на цифровое телевидение, отказываясь от устаревшего аналогового сигнала. Это значит, что теперь практически в каждом доме подключена специальная антенна, которая передаёт на ТВ-приёмник соответствующую информацию. Но что делать, если ваше жильё находится на значительном расстоянии от телевизионной вышки и приходится часто сталкиваться с помехами?

Профессионалы посоветуют вам приобрести усилитель для антенны. Для этого придётся отправиться в специализированный магазин и отдать немаленькую сумму. Но есть и другое решение: сделать усилитель самостоятельно. Чтобы это осуществить, не понадобится наличие специальных навыков и большое количество дополнительных материалов. О том, что нужно делать, вы узнаете в данной статье.

Содержание статьи

• Особенности антенного усилителя
• Плюсы и минусы усилителя антенны телевизора
• Усилитель для телевизионной антенны своими руками
• Подключение усилителя

Особенности антенного усилителя

Усилитель предназначен для того, чтобы сделать антенну «активной». Разберём подробнее это понятие.

Существует два типа телевизионных антенн:

• активные;
• пассивные.

Они отличаются друг от друга тем, что пассивные устройства принимают сигнал исключительно за счёт своей формы, а в активных вариантах присутствуют ещё и другие действующие элементы. Именно добавив усилитель к антенне, вы сделаете её активной, что позволит значительно улучшить сигнал и добиться качественного изображения и звука на ТВ-приёмнике.

Плюсы и минусы усилителя антенны телевизора

Как и любое устройство, у усилителя есть не только преимущества, но и недостатки. Важно узнать о них заранее и решить, подходит ли агрегат под ваши потребности.

К преимуществам относятся:

• значительное усиление любого сигнала, а значит и повышение качества изображения;
• минимальный уровень шума, в отличие от многих других устройств;
• широкий диапазон частот.

Но есть и такие минусы:

• использование подобного устройства зачастую приводит к перегрузке сигнала — поэтому существует необходимость в некоторых случаях устанавливать дополнительные регуляторы;
• усилитель очень сильно подвержен влиянию грозы — большинство мастеров предпочитают не рисковать и устанавливают громоотводы, но стопроцентной гарантии, что они помогут нет;
• может произойти самовозбуждение усилителя;
• существуют потери сигнала на выходе.

Усилитель для телевизионной антенны своими руками

Первым делом следует подготовить все необходимые материалы. Это:

• алюминиевая пластина;
• медная проволока;
• кронштейн;
• переходник;
• саморезы, гайки, болты, шайбы;
• кабель для ТВ;
• резиновый тракторный ремень;
• изолента;
• молоток, гаечный ключ и другие инструменты.

ВАЖНО! Даже если у вас есть опыт в изготовлении подобных устройств, подробно изучите инструкцию перед тем, как приступать к работе. Важно понимать, в какой последовательности нужно выполнять действия, а также, для чего именно нужна каждая деталь.

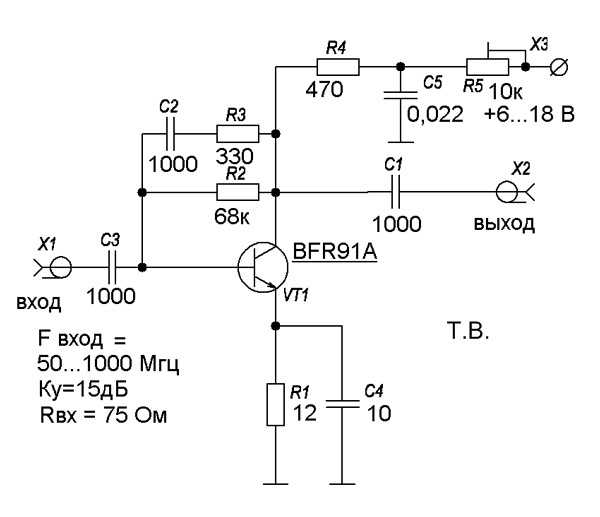

Перед началом работы нужно ознакомиться со схемой для того, чтобы лучше понимать принцип работы устройства, а также найти фотографии уже готовых изделий.

Первым делом необходимо вырезать отверстия: три в резине и одно в алюминиевой пластине. Затем подобное отверстие делается также в кронштейне и том месте, где будет располагаться антенна. Проволока сгибается, а затем соединяется по концам с использованием самореза.

Затем нужно присоединить к кабелю переходник и провести изоляцию соединения. Теперь нужно собрать все детали вместе. Заключительным этапом станет изоляция места крепления кабеля и проволоки с помощью изоленты.

Подключение усилителя

Ещё одним преимуществом самостоятельно изготовленного усилителя станет то, что готовое изделие не придётся настраивать. Подключить его довольно легко.

Присоедините плату к комнатной антенне и проверьте качество усиления. Не должно быть лишнего шума во время работы устройства. Усилитель можно хранить в специальном корпусе, который обеспечит надёжную защиту от любых воздействий внешней среды.

Первое время после подключения следите за качеством усиления сигнала. Если заметите какие-либо неполадки, лучше устранить их сразу же.

ВАЖНО! Помните, что для получения хорошего изображения и звука важно не только наличие усилителя, но и месторасположение антенны. Потому будьте внимательны при выборе места крепления. Не забудьте про необходимость громоотвода.

Теперь вы знаете, что такое усилитель для телевизионной антенны, зачем он нужен и как сделать его своими руками. С таким прибором вы забудете о помехах и других проблемах, связанных с плохим уровнем приёма сигнала.

Телевидение — одно из самых популярных развлечений на данный момент, а тв-приёмник имеется уже не только в городских квартирах, но и в самых отдалённых областях страны, а также на дачах. С развитием современных технологий качество только улучшается, поэтому вам не нужно отказываться от удовольствия смотреть свои любимые передачи только потому, что ваше жильё расположено в месте, где осуществляется плохой приём телевизионного сигнала.

Как сделать усилитель телевизионной антенны

Долгое время пользователи телевизионных антенн сталкивались с одной серьезной проблемой — радиусом действия. Диапазон может значительно повлиять на доступность телеканалов и качество их приема, поэтому последствия довольно велики. Конечно, в настоящее время есть несколько действительно хороших наружных телевизионных антенн с большим радиусом действия, но если вы предпочитаете экономить деньги, это не лучший выбор.

3 способа сделать телевизионную антенну с усилителем…

Включите JavaScript

3 способа сделать усилитель телевизионной антенны

Чтобы помочь вам, мы составили руководство по изготовлению усилителя телевизионной антенны своими руками. Он подходит для внутренних и наружных антенн, и вы можете сделать его из основных материалов. Это также не требует особых навыков, поэтому вы должны быть готовы к работе, независимо от вашего опыта в рукоделии.

(Если вы испытываете трудности с просмотром телевизора и вам не нравятся проекты «сделай сам», мы рекомендуем вам купить его, вот руководство по выбору лучшего усилителя телевизионной антенны. Всем остальным читайте дальше!

Как понять, что он вам нужен?

Прежде чем мы перейдем к тому, как давайте посмотрим, кому это нужно. Вы можете думать, что знаете, но ваша проблема может быть связана с чем-то другим.

Для начала, если у вас есть направленная антенна, вы должны проверить, насколько хорошо она настроена. Может быть, ветер или плохая погода сдвинули его с места, и он уже не принимает полный сигнал? В этом случае подойдет простая перенастройка.

Если вы используете наружную антенну, вам также следует осмотреть ее физически. Он может быть поврежден, или что-то на нем блокирует его или мешает ему получать полный диапазон.

 Итак, давайте рассмотрим, как сделать усилитель телевизионной антенны. О, и еще одна важная вещь. Убедитесь, что вы прочитали все руководство, прежде чем начать, чтобы точно знать, что вам нужно и во что вы ввязываетесь.

Что вам нужно?

Перво-наперво, материалы.

Все, что вам понадобится, это картон и немного алюминиевой фольги.

Если вы используете его на открытом воздухе, вы можете взять что-нибудь, чтобы накрыть его, поскольку ни один из этих материалов не является водонепроницаемым.

Что касается инструментов, вам понадобятся ручка или маркер и острый канцелярский нож или ножницы.

Здесь особых знаний не требуется — нужно быть внимательным и следовать инструкции слово в слово.

Начнем

Первое, что вам нужно сделать, это взять ручку и кусок картона.

Нарисуйте круг на листе картона.

Когда вы закончите с этим, нарисуйте пару полукруглых выступов. Их должно быть два по обе стороны от круга. Они должны располагаться чуть выше и чуть ниже середины круга. По сравнению с кругом они не должны быть слишком большими.

Следующим шагом будет взять еще немного картона и вырезать еще один кусок в виде прямоугольника.

Длина должна быть немного больше диаметра круга. Ширина, однако, должна быть немного меньше, чем круг, но она должна простираться дальше, чем выступы, которые вы нарисовали на обоих концах круга. Таким образом, вы будете делать отражатель, поэтому учитывайте это, когда думаете о размерах и о том, как они соотносятся с вашей антенной.

Возьмите два куска картона и накройте каждую сторону имеющейся у вас алюминиевой фольгой.

Теперь вам нужно сложить длинный картон вокруг круглой детали.

Затем сложите круг пополам. Было бы лучше, если бы вы вырезали прорези в прямоугольной части, а выступы на круглой части должны входить в эти прорези, как выступы.

Когда вы все сделаете, все «устройство» должно напоминать вам полукруг.

Следующим шагом будет сгибание внешнего края круга. Было бы лучше сформировать губу, которая проходит через весь кусок.

Круг, покрытый фольгой, будет подвешен к другой части.

Возьмите то, что раньше было кругом, теперь полукругом, и прорежьте маленькое отверстие посередине.

Не делайте его слишком большим, внутри должна поместиться только антенна.

Прикрепите усилитель к антенне, и все готово!

Это работает?

Мы знаем — картон и алюминиевая фольга больше походят на теорию заговора, чем на то, что имеет реальный эффект. Однако знать, как сделать такой усилитель телевизионной антенны, полезно, и вы заметите, что прием сигнала стал немного лучше.

Вы получите немного больший радиус действия, но, что более важно, вы получите более качественное изображение с ваших телеканалов.

Вот обзор Antop Smart Boost, с которым вы сможете ознакомиться позже.

Насколько полезным был этот пост?

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

3 способа сделать усилитель телевизионной антенны

13 февраля 2022 г. Мемона Аман

Вы хотите усилить свои телевизионные сигналы и радиус действия? Научитесь делать усилитель телевизионной антенны вместе с нами. Если диапазон вашей антенны узкий, телевизионные сигналы ослабевают.

Итак, телеканалы не могут воспроизводиться четко. Вот почему мы решили написать руководство «Сделай сам», которое поможет вам сделать усилитель телевизионной антенны с помощью простых вещей.

Эту самодельную антенну можно использовать как на улице, так и в помещении. Вам не нужно быть экспертом в создании этого антенного усилителя.

Самым большим преимуществом этого усилителя является то, что он усиливает ваши телевизионные сигналы, не тратя денег на дорогостоящий усилитель сигнала. Итак, следуйте нашему руководству шаг за шагом.

Содержание

Способ 1: Использование картона

Это простой и легкий способ создания усилителя телевизионной антенны. Вам понадобится толстый картон, ножницы или кусачки и алюминиевая фольга. Процесс выглядит следующим образом;

1. Нарисуйте карандашом большой круг в центре картона.
2. Затем нарисуйте два небольших полукруглых выступа по обеим сторонам картона. Они должны быть меньше центрального круга и располагаться выше и ниже середины круга.
3. Возьмите еще один кусок картона и нарисуйте на нем прямоугольную форму. Он должен быть немного длиннее и менее широким, чем круг.
4. Эти вырезки следует делать с учетом размера вашей телевизионной антенны.
5. Оберните обе стороны картона алюминиевой фольгой. Равномерно закройте все края. Теперь сложите длинный кусок картона вокруг круглой части.
6. Сложите круглый картон пополам. Вставьте прямоугольный картон в круглый.
7. Используйте прорези, которые вы создали на круглом картоне. Как только вы соберете оба картона, получится полукруг.
8. Сложите внешние края круга, чтобы получилась форма губ. Он должен проходить по всей длине картона.
9. В центре круга прорежьте небольшое отверстие, чтобы пройти антенну. Теперь подключите усилитель к антенне.
10. Найдите лучшее место для размещения пары, чтобы получить максимум сигналов.

Способ 2: Использование вешалки

Существует еще один простой способ создания усилителя телевизионной антенны. Вам потребуются некоторые базовые вещи, которые присутствуют в каждом доме. Процесс выглядит следующим образом;

1. Возьмите проволочную подвеску и полностью выпрямите ее плоскогубцами. Во избежание повреждений рекомендуется надевать резиновые перчатки.
2. Теперь возьмите ферритовый магнит и плотно обмотайте выпрямленную проволочную подвеску вокруг его вогнутой части.
3. Оставьте 6 дюймов подвесной проволоки на обоих концах магнита.
4. Теперь туго обмотайте эту комбинацию изолентой. Отвод должен полностью покрывать как магнит, так и катушку. Оберните ленту несколько раз, чтобы получился толстый слой.
5. Вам потребуются нарезанные куски изоляции проводов. Накройте три из 6 дюймов провода, выступающего с обоих концов магнита.
6. Оберните изолентой кожух, чтобы зафиксировать его на месте. Кроме того, покройте остальные 3 дюйма торчащего провода лентой.
7. Вот и все, усилитель вашей телевизионной антенны готов. Поместите его над телевизором и оцените улучшение качества сигнала.

Метод 3: Самый простой метод без строительства

Это метод изготовления усилителя телевизионной антенны без строительства. Для его создания вам понадобится всего лишь металлическое ведро и банное полотенце. Выполните эти шаги правильно;

1. Положите сухое и чистое банное полотенце рядом с телевизором. Теперь возьмите маленькое металлическое ведро и положите его лицевой стороной вниз на полотенце.
2. Теперь поместите антенну цифрового телевидения на верх ведра.
3. Воспроизведение на телевизоре различных каналов, особенно каналов с более слабым сигналом. Вы заметите огромную разницу в четкости изображения.
4. Если нет, немного переместите антенну в другую точку на ковше или переместите сам ковш.
5. Придется приложить усилия, чтобы найти точное местонахождение антенны на ведре. Отрегулируйте антенну так, чтобы сигналы были более четкими.

Читайте также: Лучшие колонки для телевизора

Final Words

Мы надеемся, что наше руководство окажется для вас очень полезным. Мы рассказали вам о трех простых способах сделать усилитель для вашей антенны.

Также включен метод без строительства. Это самый простой и быстрый способ усилить сигнал телевизионной антенны. Однако для правильной настройки требуется некоторое усилие.

В качестве альтернативы можно попробовать еще два способа сделать постоянный усилитель телевизионной антенны в домашних условиях.
