Как работает усилитель для наушников класса А. Какие преимущества дает схема Death of Zen. Каковы основные параметры и характеристики такого усилителя. Как правильно собрать и настроить усилитель класса А для наушников.
Принцип работы усилителя класса А для наушников
Усилители класса А считаются оптимальными для работы с наушниками благодаря нескольким ключевым преимуществам:
- Максимально чистое звучание без искажений
- Отсутствие перекрестных искажений
- Низкий уровень шума
- Плавное и мягкое ограничение сигнала при перегрузке
В усилителе класса А выходные транзисторы работают в активном режиме на протяжении всего периода сигнала. Это обеспечивает высокую линейность усиления, но приводит к повышенному энергопотреблению.
Схема Death of Zen (DoZ) является одной из наиболее удачных реализаций усилителя класса А для наушников. Она отличается простотой, надежностью и превосходным качеством звука.
Особенности схемы DoZ для наушников
Ключевые особенности схемы усилителя DoZ для наушников:
- Симметричная двухтактная схема без разделительных конденсаторов
- Работа выходных транзисторов в режиме класса А
- Низкое энергопотребление благодаря пониженному напряжению питания
- Возможность подключения нескольких пар наушников
- Простота настройки с помощью двух подстроечных резисторов
- Защита от короткого замыкания на выходе
Схема обеспечивает высокую линейность усиления, низкий уровень искажений и отличные динамические характеристики. При этом она не требует сложных настроек и стабильна в работе.
Основные параметры усилителя DoZ для наушников
Рассмотрим основные технические характеристики усилителя DoZ для наушников:
- Напряжение питания: 20 В
- Ток покоя: 200 мА
- Максимальная выходная мощность: до 500 мВт на 32 Ом
- Коэффициент гармонических искажений: менее 0,04%
- Выходной импеданс: 120 Ом
- Диапазон частот: 5 Гц — 50 кГц (-0,5 дБ)
- Уровень шума: около 0,5 мВ
Как видно, усилитель обеспечивает очень низкий уровень искажений и шумов при достаточной выходной мощности для большинства наушников.
Выбор компонентов для усилителя DoZ
При сборке усилителя DoZ для наушников важно правильно подобрать компоненты:
- Выходные транзисторы: MJL4281/MJL21194 или TIP35
- Входной транзистор: BC546 или аналог
- Выходной конденсатор: 470-1000 мкФ
- Резисторы: металлопленочные с допуском 1%
- Подстроечные резисторы: многооборотные
Особое внимание следует уделить качеству выходных транзисторов и конденсаторов в цепи обратной связи. От них во многом зависит качество звучания усилителя.
Настройка усилителя DoZ для наушников
Правильная настройка усилителя DoZ очень важна для получения оптимальных характеристик. Основные этапы настройки:
- Установка тока покоя 200 мА с помощью VR2
- Установка напряжения смещения 10 В на выходе с помощью VR1
- Проверка стабильности тока покоя при прогреве
- Измерение искажений и при необходимости подстройка
Настройку следует выполнять аккуратно, контролируя ток и напряжения. После прогрева может потребоваться повторная подстройка.
Особенности эксплуатации усилителя класса А
При использовании усилителя класса А для наушников необходимо учитывать следующие моменты:
- Повышенное тепловыделение, требуется хорошая вентиляция
- Желательно использовать качественный стабилизированный блок питания
- Не рекомендуется длительная работа на максимальной громкости
- Необходимо соблюдать осторожность во избежание акустической травмы
При правильной эксплуатации усилитель DoZ обеспечит великолепное качество звучания наушников на долгие годы.
Сравнение с другими типами усилителей для наушников
Усилитель класса А имеет ряд преимуществ по сравнению с другими типами усилителей для наушников:
| Параметр | Класс А | Класс AB | Класс D |
|---|---|---|---|
| Уровень искажений | Очень низкий | Низкий | Средний |
| Линейность | Высокая | Средняя | Низкая |
| КПД | Низкий | Средний | Высокий |
| Тепловыделение | Высокое | Среднее | Низкое |
Как видно, усилитель класса А обеспечивает наилучшее качество звука при относительно низком КПД. Это оптимальный выбор для требовательных аудиофилов.
Защита слуха при использовании наушников
Усилитель DoZ способен обеспечить очень высокий уровень громкости в наушниках. Чтобы избежать повреждения слуха, необходимо соблюдать следующие правила:
- Не превышать уровень громкости 85 дБ
- Ограничивать время прослушивания на высокой громкости
- Делать перерывы каждые 60 минут прослушивания
- Не засыпать в наушниках
- Использовать наушники с хорошей звукоизоляцией
Помните, что даже кратковременное воздействие громкого звука может привести к необратимым нарушениям слуха. Берегите свой слух!
Усилитель для наушников, А класс Premium
Бескомпромиссный вариант усилителя для наушников в классе А. Усилитель построен по хорошо зарекомендовавшей себя схеме Lehmann Audio Black Cube, но в отличие от оригинала, на плате есть защита, которая на 100% защитит наушники при любых аварийных ситуациях, присутствует отключаемая тон компенсация, а выходные транзисторы установлены на общий радиатор, что добавляет линейности устройству. Транзисторная симметричная схема с буфером на высококачественном ОУ, является проверенной временем «классикой».
-ОУ — LME49860 или OPA2134 (на выбор)
-Выходные транзисторы BD140/BD139 Philips, винтажные в сером корпусе с медными ногами
-Драйверные транзисторы BC546/BC556 Philips, винтажные с серебряной «мордой»
— Полипропиленовые пленочные конденсаторы WIMA, серии MKP с шунтированием слюдяными конденсаторами КСО (слюда с серебряным напылением)
-Металлопленочные резисторы Vishay DALE (военная приемка США)
Регулируемый коэффициент усиления (Ку) от 0 до20дБ делает усилитель универсальным и позволяет настроить комфортную регулировку громкости практически для любых наушников.
Тонкомпенсации построена на пассивном фильтре, который обрезает СЧ, в то же время не добавляя ни какой «отсебятины», что наблюдается при тонкомпенсации на активных фильтрах.
| Измерения | |
| Напряжение питания переменное | 18В…0…18В |
| Нагрузка | 68 Ом |
| Максимальная мощность, Вт | 0,5 |
| Мощность при тестировании, Вт | 0,04 |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.04, -0.05 |
| Уровень шума, дБ (А) | -103,9 |
| Динамические диапазон, дБ (А) | 103,8 |
| Гармонические искажения, % | 0,0034 |
| Гармонические искажения + шум, дБ(A) | -86,0 |
| Интермодуляционные искажения + шум, % | 0,0043 |
| Взаимопроникновение каналов, дБ | -68,5 |
| Интермодуляции на 10 кГц, % | 0,0044 |
| Страница Измерений | |
| Общие характеристики | |
| Вес, кг | 0,260 |
| Встроенная защита — | Да |
| Выходные транзисторы | BD139/BD140 Philips |
| Класс усилителя | A |
| Количество каналов | |
| Коэфициент усиления | 0-20 |
| Напряжение питания, максимальное (двухполярное/постоянное) DC | 23V |
| Напряжение питания, максимальное (переменное/2 плеча по) AC | 20V |
| Напряжение питания, минимальное (двухполярное/постоянное) DC | 18V |
| Напряжение питания, минимальное (переменное/2 плеча по) AC | 15V |
| Размер модуля ДхШхВ, мм | 100x127x40 |
Ваше имя
Ваш отзыв
Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Рейтинг Плохо Хорошо
CaptchaEnter the code in the box below

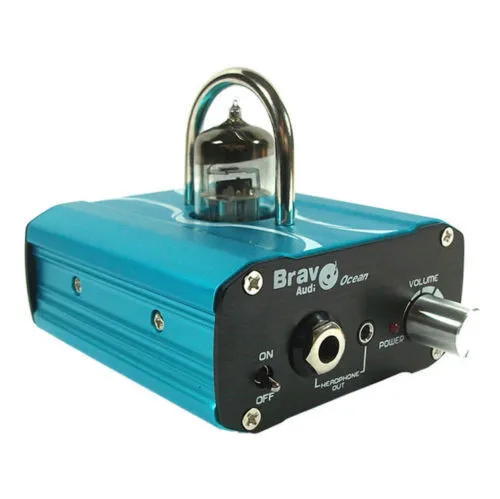

Усилитель для наушников-вкладышей Браво Аудио V2 Класс А 12AU7 Трубный усилитель для наушников
Отгрузочные сборы
Worldwide Free Shipping on SHENZHENAUDIO, Please allow 1-3 business days for conduct Quality Control in order to ensure the products quality.
If a customer would like the order reshipped, they’ll be charged a reshipment fee. Customers may also be subject to a restocking fee of up to 20 percent of the product cost.
Каких курьеров использовать?
Учитывая количество судоходных партнеров, с которыми мы работаем, и обширную зону покрытия, которую мы обслуживаем, вероятнее всего, есть регионы с гораздо более длительным транзитным периодом, чем другие.
Если у вас есть какие-либо отзывы, предложения или проблемы с курьером вашего груза, пожалуйста, не стесняйтесь, отправьте билет в службу поддержки через кнопку «Свяжитесь с нами», расположенную ниже.
Нашей целью является предоставить нашим клиентам лучший опыт доставки по разумной цене. Поэтому мы постоянно ведем переговоры с существующими партнерами по доставке по более низким тарифам и активно тестируем новых курьеров на предмет потенциальных возможностей.
PO коробки или APO/FPO
Возможность отправки в абонентские почтовые ящики или по адресу APO/FPO зависит от веса предмета. Если предмет весит более 9 фунтов, мы не сможем отправить по этим адресам из-за наших текущих курьерских соглашений.
Чтобы определить, подходит ли ваш заказ для отправки к PO коробкам или APO/FPO адресу, пожалуйста, свяжитесь с SHENZHENAUDIO Support.
Предполагаемое время доставки
Для клиентов в континентальных Соединенных Штатах:
от 5 до 14 рабочих дней с даты отгрузки
Для клиентов на Гавайях и в Пуэрто-Рико:
2-4 недели со дня отгрузки
Международные клиенты могут рассчитывать на более длительное время доставки, в зависимости от страны, в которой они живут:
Канада: от 1 до 3 недель с даты отправки
Австралия, Новая Зеландия, Германия, Франция и Великобритания: от 2 до 4 недель со дня отгрузки
Другие страны, не перечисленные выше: от 3 до 6 недель со дня отгрузки
Пожалуйста, имейте в виду, что это приблизительные оценки, и отправки могут быть задержаны из-за непредвиденных обстоятельств, таких как почтовые забастовки или суровые погодные условия.
Если по каким-либо причинам вы не получили заказ в указанные выше сроки и подозреваете, что он может быть утерян при транспортировке, пожалуйста, предоставьте билет поддержки с вашей страницы транзакций, и мы сможем просмотреть заказ с курьером. Запросы, связанные с потерей в пути, должны быть поданы по адресу SHENZHENAUDIO Поддержка в течение 4 месяцев с даты отгрузки или до курьера архивирует информацию отслеживания.
Простая 30-дневная политика возврата
Если по какой-либо причине Вы недовольны своей покупкой, Вы можете вернуть ее в SHENZHENAUDIO в течение 30 дней с даты получения, в соответствии с условиями и исключениями, приведенными ниже.
Условия соответствия
Пожалуйста, ознакомьтесь с условиями ниже. Если все условия не будут выполнены, SHENZHENAUDIO оставляет за собой право отказать в возврате. Все возвращаемые изделия должны быть в новом состоянии, в оригинальной неизмененной коробке (включая неповрежденный UPC-код) и должны включать в себя все упаковочные материалы, пустые гарантийные талоны, руководства и аксессуары.
SHENZHENAUDIO может вернуть только первоначальную покупную цену. Плата за доставку и обработку не подлежит возврату.
Дефектные или поврежденные предметы
Дефектные предметы могут быть отремонтированы, заменены или возвращены по нашему усмотрению на ту же модель или эквивалентную ей модель производителя.
Обмены
В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы продукт, которым вы обменялись, попал к вам, может варьироваться. Пожалуйста, оставьте 3-5 рабочих дней на обработку почтового обмена.
Возвраты и кредиты
Как только мы получим и осмотрим Вашу вещь (вещи), мы зачислим на Ваш счет. Пожалуйста, позвольте 5-7 дням, чтобы кредит появился на Вашем счету. В большинстве случаев, мы вернем вам деньги таким же образом, как вы сделали первоначальную покупку. Пожалуйста, обратите внимание: мы можем вернуть только первоначальную цену покупки. Плата за доставку и обработку не подлежит возврату.
Вы будете нести ответственность за оплату собственных расходов по доставке для возврата вашего товара. Стоимость доставки не возмещается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из суммы возмещения.
Доставка
To return your product, you should mail your product to: 4F 405, Building F, No.2 Shangxue Science and Technology North, Bantian Street, Longgang Dist, ShenZhen, 518129 Guangdong, China
Если вы все это сделали и до сих пор не получили возмещения, пожалуйста, свяжитесь с нами по адресу [email protected].
Death of Zen Class-A — использовать как усилитель для наушников
Death of Zen Class-A — использовать как усилитель для наушников| Эллиот Саунд Продактс | Проект 70 |
© Октябрь 2000 г., Род Эллиотт (ESP)
Обновлено в январе 2017 г.
Обратите внимание: Для этого проекта доступны печатные платы. Нажмите на картинку для более подробной информации. PCB — P36 — отдельной платы для версии с наушниками нет.
По состоянию на январь 2017 года в эту статью внесены некоторые изменения. Наиболее значительным является снижение напряжения питания (по сравнению с номинальным значением 35 В) и дополнительная информация об ожидаемой мощности без использования последовательного резистора на 120 Ом, так как они потеряли популярность из-за распространения мелких игроков, которые имеют очень ограниченное напряжение питания и не может обеспечить полезные уровни при использовании резистора.
В ранних версиях DoZ ток покоя мог быть весьма нестабильным при колебаниях напряжения питания. Нормальные изменения в сети переменного тока часто вызывают сдвиг Iq выше и ниже заданного значения. Теперь на печатную плату включена простая модификация, которая практически устраняет проблему. Оно сведено к точке, где теперь оно нематериально.
Введение
Вам действительно нужно увидеть оригинальную статью — Проект 36 — чтобы увидеть все детали дизайна для этого проекта. Представленный здесь проект является просто модификацией оригинальной конструкции, с гораздо меньшим рассеиванием мощности и адаптированным специально в качестве усилителя для наушников. Схема идентична оригинальному усилителю Death of Zen, за исключением выходных транзисторов.
Фотография собранной платы Early Rev-A
Class-A идеально подходит для этого приложения, так как наушники — это такой интимный способ прослушивания. Усилитель для телефонов должен быть максимально чистым и свободным от перекрестных искажений, а также должен быть тихим. Фоновое шипение и гул не улучшают впечатления от прослушивания.
Усилители для наушников понимаются несколько неправильно, но на самом деле нужно сделать несколько замечаний. Некоторые телефоны рассчитаны на работу с сопротивлением источника 120 Ом, и коэффициент демпфирования (применительно к обычным громкоговорителям) в значительной степени не имеет значения.
Фактический импеданс источника должен иметь очень малое влияние (если оно вообще есть) на частотную характеристику или динамическое поведение, поскольку здесь нет кавернозного пространства и тяжелых конусов, которыми можно было бы пытаться управлять.
Международный стандарт IEC 61938 рекомендует, чтобы в наушниках использовался источник с сопротивлением 120 Ом (максимальное среднеквадратичное значение 5 В) — независимо от собственного импеданса наушников. Если бы производитель следовал этому стандарту, резистор 120 Ом, используемый в этой схеме, не повлияет на звук. Однако в настоящее время многие считают, что большинство современных наушников, скорее всего, будут разработаны с расчетом на сопротивление источника, близкое к нулю.
Одна из основных причин заключается в том, что многие портативные «медиаплееры» имеют очень ограниченное напряжение питания и не могут развивать достаточное напряжение при последовательном сопротивлении. Например, если вы можете получить только 4 В от пика до пика (1,4 В RMS — и у некоторых возникнут проблемы с этим), последовательный резистор на 120 Ом ограничит мощность в 32-омных наушниках всего до 2,7 мВт.
Даже с очень чувствительными телефонами это не дает большого запаса. То же самое напряжение будет производить чуть более 62 мВт, если подавать его напрямую на наушники.
Требования к мощности обычно находятся в диапазоне от 10 до 100 мВт, и этого вполне достаточно, чтобы вызвать необратимое повреждение слуха. С током, установленным на 330 мА, как предложено, этот усилитель сможет одновременно управлять как минимум двумя (но, возможно, тремя) комплектами наушников. С 40-омными телефонами максимальная мощность может превышать 150 мВт, поэтому необходимо соблюдать осторожность, чтобы не повредить слух (и наушники). Даже с 8-омными телефонами мощность будет около 110 мВт — более чем достаточно, чтобы вы просили людей повторять все, что они говорят!
Внимание! На всякий случай, если вы пропустили это, наушники легко способны нанести необратимый и непоправимый ущерб слуху. Современные динамические наушники очень эффективны (обычно более 90 дБ SPL на милливатт) и достигают полной громкости всего за несколько милливатт входного сигнала. Таким образом, всего 100 мВт обеспечивают пиковый уровень звукового давления не менее 110 дБ. Рекомендуемое максимальное воздействие этого уровня звука составляет менее 5 минут в любой 24-часовой период! |
При максимальном напряжении 4 В RMS и входном сопротивлении 120 Ом в следующей таблице показано, какую пиковую мощность следует ожидать от наушников с различным импедансом. Уменьшение сопротивления подачи увеличит подаваемую мощность, вероятно, в ущерб вашим ушам и самим наушникам.
| Сопротивление наушников | Мощность — источник 120 Ом | Мощность — источник 0 Ом |
| 8 | 7,8 мВт | 2000 мВт * |
| 16 | 14 мВт | 1000 мВт |
| 32 | 22 мВт | 500 мВт |
| 40 | 25 мВт | 400 мВт |
| 65 | 30 мВт | 246 мВт |
| 100 | 33 мВт | 160 мВт |
Мощность по отношению к мощности. Импеданс, 120 Ом и источник с нулевым сопротивлением Как видно из вышеизложенного, если вы не используете последовательный резистор на 120 Ом, вы получаете серьезное количество энергии. Помните, что цифры даны для среднеквадратичного напряжения всего 4 В, поэтому очевидно, что требуемый уровень, как правило, будет намного ниже. Возможно, вам придется отрегулировать значение питающего резистора(ов), если у вас наушники с очень низкой чувствительностью или если они звучат неправильно. Если в этом нет крайней необходимости — я предлагаю вам не делать этого!
Обратите внимание, что среднеквадратичное значение 4 В на нагрузке 8 Ом невозможно при токе покоя 200 мА. Это не имеет значения, потому что 4 Вт вызовет необратимое непоправимое повреждение слуха и, скорее всего, также повредит наушники.
Описание
Окончательная схема усилителя для наушников DoZ показана на рис. 1. Она очень похожа на оригинал, но больше не требует массивных радиаторов для выходных транзисторов.
При желании можно включить выходы на 2 комплекта наушников (впрочем, редко какие два человека будут довольны абсолютно одинаковым уровнем). Излишне говорить, что показан только один канал — другой идентичен.
Для окончательной проверки вам понадобится мультиметр. Как показано на приведенной ниже схеме источника питания, используйте резистор 10 Ом последовательно с положительным выводом источника питания для каждого усилителя. Когда вы измеряете 2 вольта на этом резисторе, это означает, что усилитель потребляет 200 мА, что идеально. Резистор остается в цепи, обеспечивая полезное снижение пульсаций питания. При нормальном рабочем токе вы потеряете около 2В, а резистора на 2Вт достаточно — будет слегка греться. Выходные резисторы (120 Ом) должны быть рассчитаны не менее чем на 1 Вт.
Рис. 1. Усилитель для наушников DoZ
Хотя на принципиальной схеме показаны транзисторы MJL4281/MJL21194, для усилителя для наушников можно использовать более дешевые устройства.
Если вам нужна максимально возможная надежность и наилучшая производительность, показанные варианты — очень хороший выбор. Отличным (и экономичным) выбором является TIP35 (A, B или C), или вы даже можете использовать TIP/MJE3055 (хотя это и не рекомендуется). Устройства TO3 также могут быть использованы, но они должны быть смонтированы отдельно от печатной платы.
C3 должен быть от 470 мкФ до 1000 мкФ. Более высокое значение рекомендуется, если вы собираетесь управлять несколькими комплектами наушников. Величина C3 определяется исходя из использования питающих резисторов на 120 Ом к наушникам. Вам нужно будет использовать более высокое значение, если вы используете более низкое сопротивление (не рекомендуется, но некоторые телефоны предпочитают более низкий импеданс источника). Если у вас есть наушники с сопротивлением 8 Ом, управляемые напрямую (без последовательного резистора на 120 Ом), то вам нужен абсолютный 9-омный резистор.0128 минимум 1000 мкФ для частоты -3 дБ 20 Гц.
Конденсаторы емкостью 470 мкФ идеально подходят для телефонов с сопротивлением 32 Ом без ограничительного резистора. Однако будьте осторожны, так как уровень выходного сигнала может быть очень высоким, и если вы слишком сильно увеличите громкость, можно легко повредить слух (или наушники).
D1 и R11 не являются дополнительными, а D2 заменен проводной связью. Полная информация для определения напряжения и сопротивления стабилитрона для R11 приведена на странице конструкции. R13 может быть опущен при желании. Это помогает стабилизировать ток смещения, но побочным эффектом является незначительное увеличение искажений. Хотя более высокое значение может показаться желательным, оно еще больше увеличит искажения.
Q3 и Q5 (выходные транзисторы) должны быть на радиаторе (см. ниже), и даже для наушников Q2 и Q4 может потребоваться небольшой радиатор. Это маловероятно при уменьшении
напряжение и относительно небольшой ток покоя. «Тест пальцем» быстро сообщит вам, нужен ли радиатор — должна быть возможность оставить палец на металлической поверхности для
пока вам нравится. Если нет, используйте небольшой радиатор. |
Необходимо краткое описание схемы. VR1 используется для установки напряжения постоянного тока на +ve C3 равным 1/2 напряжения питания (10 В для источника питания 20 В), путем установки напряжения на базе Q1. Крышка 100 мкФ гарантирует, что на вход не попадут пульсации питания. Использование большего значения предотвратит любой удар по наушникам при зарядке C3 (выходной конденсатор), но может быть период, когда потребляется чрезмерный выходной ток. Повышение напряжения происходит достаточно медленно, поэтому при включении усилителя слышен небольшой шум. Q1 является основным усилительным устройством, а также задает коэффициент усиления коэффициентом R9и R4.
Как показано, усиление уменьшается по сравнению с нормальным при использовании резистора 560 Ом, поэтому усиление составляет 5,8 (15 дБ). При необходимости уменьшите сопротивление R4 до минимума 220 Ом, что даст усиление 13 или 22 дБ и обеспечит входную чувствительность около 300 мВ для выходного напряжения 4 В RMS.
Как показано, чувствительность составляет около 860 мВ для выхода 4 В. Редко когда требуется такой высокий уровень. При желании выигрыш можно легко уменьшить. Просто увеличьте значение R4 до максимального значения 2k7 (что дает усиление в 2 или 6 дБ)
Q4 является буфером для выходного транзистора Q5 и модулирует ток в транзисторах Q2 и Q3. VR2 используется для установки тока покоя, который, как я обнаружил, должен составлять около 200 мА для наилучшей общей производительности (при желании его можно немного увеличить). C4 и R6 являются частью пусковой цепи, которая гарантирует, что напряжение на R6 остается постоянным. Если напряжение постоянно, то ток тоже, и эта часть схемы обеспечивает линейность по мере того, как выход приближается к положительному источнику питания.
Вполне естественно, что я предлагаю использовать печатную плату DoZ, и обратите внимание, что выходные компоненты (C3, два резистора 120 Ом 2 Вт (если используются) и резистор 1 кОм на землю) монтируются «вне платы».
Выходные резисторы лучше монтировать прямо в разъем для наушников, а остальные детали можно монтировать в любом удобном месте.
Перед подачей питания установите VR1 на середину хода, а VR2 на максимальное сопротивление (минимальный ток). Будьте очень осторожны — если вы случайно установите VR2 на минимальное сопротивление, усилитель, вероятно, самоуничтожится — более или менее немедленно.
Измерьте напряжение на резисторах источника питания 10 Ом, работая с одним ампером за раз. Подайте питание и аккуратно отрегулируйте VR2, пока не измерите 2 В на резисторе 10 Ом, что соответствует 200 мА. Установите VR1, чтобы получить от 8 до 10 В на +ve конце C3, и повторно проверьте ток. По мере прогрева усилителя ток может увеличиваться, и за ним нужно следить, пока радиаторы не выйдут на стабильную температуру. При необходимости повторно отрегулируйте VR2 и VR1 после того, как усилитель стабилизируется. Если вы используете радиатор менее 5°C/Вт, усилитель может перегреться и стать термически нестабильным — это нежелательно ( обратите внимание на использование крайнего преуменьшения.
Я использовал источник питания 20 В (номинальное) и смог получить 150 мВт в типичных 40-омных наушниках в начале ограничения. Как и в оригинале, клиппирование несколько более плавное, чем у большинства полупроводниковых усилителей, и у усилителя нет «плохих привычек» при клиппировании. Отсечение плавное, без признаков «нависания», характерного для некоторых усилителей мощности на интегральных схемах.
Рис. 2. Подключение разъема и вилки для наушников
На рис. 2 выше показано, как подключить стандартный (или мини) разъем для стереонаушников и вилку. Наконечник — левый канал, кольцо — правый канал, а гильза — земля (земля). Используйте омметр или тестер непрерывности, чтобы определить обозначение каналов выводов под пайку внутри корпуса разъема. В гнездо для наушников вставьте штекер наушников с известной схемой подключения и используйте омметр или тестер непрерывности, чтобы сопоставить соединения гнезда с штекером. Используйте эту схему при подключении разъемов, чтобы убедиться, что левый и правый каналы не перепутаны местами.
Результаты испытаний
На основании тестов я бы оценил мощность этого усилителя в 500 мВт в 32-омных наушниках или 22 мВт, если вы используете последовательный резистор на 120 Ом. Искажения, вероятно, возрастают с увеличением уровня, но я не могу знать, так как они настолько малы — даже при среднеквадратичном выходе 10 В (при более высоком напряжении питания) на нагрузке 50 Ом искажения были примерно такими же, как остаточные значения моего генератора. , что означает, что он должен быть ниже 0,04%, но я понятия не имею, насколько низким он становится.
Я просто использовал компоненты в том виде, в котором их нашел, и не делал сопоставления или выбора. Все результаты испытаний основаны на прототипе, в котором используются обычные резисторы, пара старых компьютерных конденсаторов для высоких номиналов и стандартные электролиты для остальных. Входной конденсатор представляет собой полиэфирный тип МКТ или вы можете использовать стандартный электролитический, если хотите (плюс идет на соединение R1 и R2).
| Параметр | Результат |
| Напряжение питания | 20 В |
| Предложенный поток. | 200 мА |
| Максимальный мощность | См. Таблица 1 |
| . | |
| ИСКЛЮЧЕНИЕ @ 1KHZ, 4 В среднеквадратичных средств при выходе | <0,4% |
| Выходной импеданс | 120 Ом |
| Частотный характер (-0,5DB @ 100 МВт) | |
| 0005 | <20Гц до >50кГц |
Я вообще не слышал шума, даже с очень простым блоком питания. Уровень выходного шума, который я измерил, составил около 0,5 мВ, но точно измерить его при таких низких уровнях непросто. На осциллографе не было остаточного гула, даже при включенном усреднении.
Усилитель также выдерживает короткое замыкание на разъеме(ах) для наушников на неопределенный срок без каких-либо вредных последствий и даже (румянится) обратной полярности.
Я случайно подключил питание в обратном направлении во время тестирования оригинала и подумал: «О, нет. Теперь мне придется переделывать благословенную вещь» (если честно, я думал что-то намного короче!). Однако я правильно подключил питание, и все прошло, как будто ничего и не было. это не эксперимент, который я предлагаю другим.
Дизайн также не зависит от множества вариаций компонентов. Когда я впервые начал тестировать оригинальный усилитель DoZ, в источнике тока не было резисторов эмиттерной базы, и когда я их добавил, я просто перенастроил два потенциометра, чтобы вернуть все на свои места. Я повторно протестировал искажения после внесения изменений и не смог измерить никакой разницы.
Я также разработал простую высокопроизводительную схему предусилителя (все дискретные устройства класса А), которая действительно очень хороша (см. Проект 37). Искажения очень низкие, а частотная характеристика отличная.
Стабильность смещения
Поскольку напряжение питания изменяется при нормальных колебаниях сетевого напряжения переменного тока, ток покоя также изменяется.
Это нежелательно и легко решается добавлением резистора и стабилитрона (или последовательной цепочки для нечетных напряжений). Если вы используете регулируемый источник питания, этот мод не нужен. Эти детали предусмотрены на печатной плате Revision-A, а примечания по конструкции содержат информацию, необходимую для расчета напряжения Зенера и последовательного резистора. При указанном напряжении питания подойдут резисторы 560 Ом и стабилитрон на 15 В.
Радиатор
Как я уже говорил ранее, этому усилителю нужен достаточно хороший радиатор, как и всем усилителям класса А. Несмотря на то, что этот усилитель работает при очень низком токе, рекомендуется использовать хороший радиатор. Тепловое сопротивление в идеале не должно превышать примерно 2°C/Вт, поэтому при рассеянии около 10 Вт (для обоих усилителей) температура радиатора будет на 20 градусов выше температуры окружающей среды. Это все еще довольно жарко, и радиатор большего размера не помешает.
Если на транзисторах не удержишь пальцы, то они горячее, чем мне нравится ими оперировать — я знаю, что они возьмут гораздо больше, но это укорачивает им жизнь.
Для драйверов также рекомендуется небольшой радиатор, так как без него они на удивление нагреваются. Проверьте это сами — достаточно провести тест пальцами.
Блок питания
Ниже показан подходящий блок питания для пары усилителей для наушников DoZ. Я должен сначала дать это …
| ПРЕДУПРЕЖДЕНИЕ: Электропроводка должна выполняться с использованием сетевого кабеля, который должен быть отделен от всех источников постоянного и сигнального тока. проводка. Все сетевые соединения должны быть защищены термоусадочной трубкой для предотвращения случайного прикосновения. Электропроводка должна выполняться квалифицированным персоналом. не пытайтесь подключить источник питания без соответствующей квалификации. Неисправная или неправильная электропроводка может привести к смерти или серьезной травме. |
Простое питание с использованием двойного вторичного трансформатора на 15 В даст напряжение около 20-22 В.
С учетом падения напряжения на резисторе 10 Ом это дает типичное напряжение питания 18-20 В для каждого усилителя при токе покоя 200 мА. Фактическое напряжение зависит от очень многих факторов, таких как регулирование трансформатора, его номинальная мощность, величина емкости и т. д. Для пары ампер трансформатора на 50 ВА будет достаточно при условии, что ток покоя поддерживается на уровне не более 300 мА. Не стесняйтесь увеличивать емкость, но все, что выше 10 000 мкФ, накладывает на вас закон убывающей отдачи. Прирост производительности просто не стоит дополнительных вложений.
Усилитель вполне устойчив к пульсациям питания, и простой источник питания почти наверняка подойдет. Подходящий блок питания показан на рисунке 3, или для перфекционистов используйте схему емкостного умножителя (проект 15). На самом деле нет необходимости в чем-то большем, чем схема, показанная ниже — пульсации питания менее 12 мВ RMS при нагрузке, и никакого шума не было слышно.
Дополнительным преимуществом показанной схемы является то, что она самокорректирует (до некоторой степени) изменения тока покоя в зависимости от напряжения питания и/или температуры выходных транзисторов.
Если усилитель попытается потреблять больше тока, на резисторах 10 Ом будет большее падение напряжения, что снижает напряжение питания и помогает поддерживать стабильность.
Рис. 3. Предлагаемый блок питания
В качестве стандартного источника питания, как указано выше, я предлагаю трансформатор на 50 ВА. Для стран с напряжением 115 В предохранитель должен быть на 2 А, а для тороидальных трансформаторов требуется плавкий предохранитель из-за пускового тока этих трансформаторов. Если используется обычный трансформатор с многослойным сердечником, то быстродействующие предохранители должны подойти. Не стесняйтесь использовать более низкое напряжение (например, трансформатор на 12 В), но вам нужно будет внести несколько незначительных изменений в схему (увеличить R7 примерно до 10 кОм, уменьшить напряжение стабилитрона до 10 В и уменьшить ток покоя примерно до 140 мА). С трансформатором 12 В напряжение питания будет около 14 В
Обратите внимание, что вторичные обмотки расположены параллельно, а точки указывают начало каждой обмотки. При параллельном соединении обмоток необходимо, чтобы фазировка
правильно, иначе сетевой предохранитель перегорит. В некоторых случаях трансформатор может выйти из строя из-за перегрузки. |
Можно ожидать, что напряжение питания будет выше указанного при холостом ходу и ниже при полной нагрузке. Это совершенно нормально и связано с регулированием трансформатора. В некоторых случаях будет невозможно получить номинальную мощность, если трансформатор не рассчитан должным образом.
Обратите внимание, что R1 и R2 показаны как 2 Вт, но резисторы на 5 Вт, вероятно, будет проще достать и дешевле. Мостовой выпрямитель может быть типа 5А, если хотите (мосты на 35А достаточно дешевы, и последние предпочтительнее), а конденсаторы фильтра должны быть рассчитаны минимум на 35В. Проводка должна быть достаточно толстого сечения, а постоянный ток должен сниматься с конденсаторов, а не с мостового выпрямителя.
Как показано, для каждого канала используется отдельная подача.
Я настоятельно рекомендую этот подход, чтобы гарантировать отсутствие низкочастотного взаимодействия между усилителями. Это маловероятно, но наушники очень показательны и даже небольшие «помехи» могут быть слышны на отличных телефонах (и ушах).
Каталожные номера
HeadWize — Все, что вы когда-либо хотели знать о наушниках (кроме того, что сайт пропал, но У Wayback Machine есть архив).
Project 36 — Death of Zen Усилитель мощности класса A
Основной индекс Указатель проектов
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2000. Воспроизведение или повторная публикация любыми средствами, будь то электронными, механическими или электромеханическими, строго запрещены в соответствии с Международные законы об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта. |
Страница создана и защищена авторскими правами © 05 октября 2000 г.
Усилитель для наушников | Kitsune HiFi
Усилитель для наушников | Кицунэ HiFi — HoloAudio USA Перейти к навигации перейти к содержаниюИскать:
Сортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкойПоказаны все 13 результатов
HoloAudio — усилитель для наушников Bliss
Рейтинг 5,00 из 5
2 998,00 $ – 3 398,00 $ Выберите опцииSingxer SA-1 Class-A Балансные наушники класса A и предусилитель
599,00 $ В корзинуHolo Audio — Azure — дискретный модульный усилитель для наушников на 8 А + алюминиевый пульт дистанционного управления
1 699,00 $ ПодробнееiFi Audio — Pro — iDSD — 4,4 мм
2 749,00 $ ПодробнееАудио iFi — Pro — iESL
1,49 $9.
00 ПодробнееiFi Audio — AC iPurifier — Сетевая вилка США
99,00 $ В корзинуiFi Audio — Nano — iDSD Black Label
199,00 $ В корзинуМежблочные кабели KTE (KitsuneCables) — гибридный кабель XLR или RCA True Litz (0,5–2,0 м)
Номинальный 5,00 из 5
548,00 $ – 798,00 $ Выберите опцииiFi Audio — nano — iDSD «Light Edition»
129,00 $ ПодробнееiFi Audio — микро — iDSD Black Label
549,00 $ ПодробнееАудио iFi — микро — iCAN SE
299,00 $ ПодробнееiFi — iEMatch — согласование импеданса для чувствительных IEM на мощных усилителях
49,00 $ ПодробнееАудио iFi — Pro — iCAN
1 799,00 $ Добавить в корзину
00 ПодробнееПоказаны все 13 результатов
Фильтровать по цене
Самые популярные
- HoloAudio — предварительный усилитель Serene
Рейтинг 5,00 из 5
2 698,00 долл.
