Усилитель для сабвуфера на транзисторах: Мощный сабвуферный усилитель своими руками

Содержание

Усилитель для сабвуфера | Микросхема

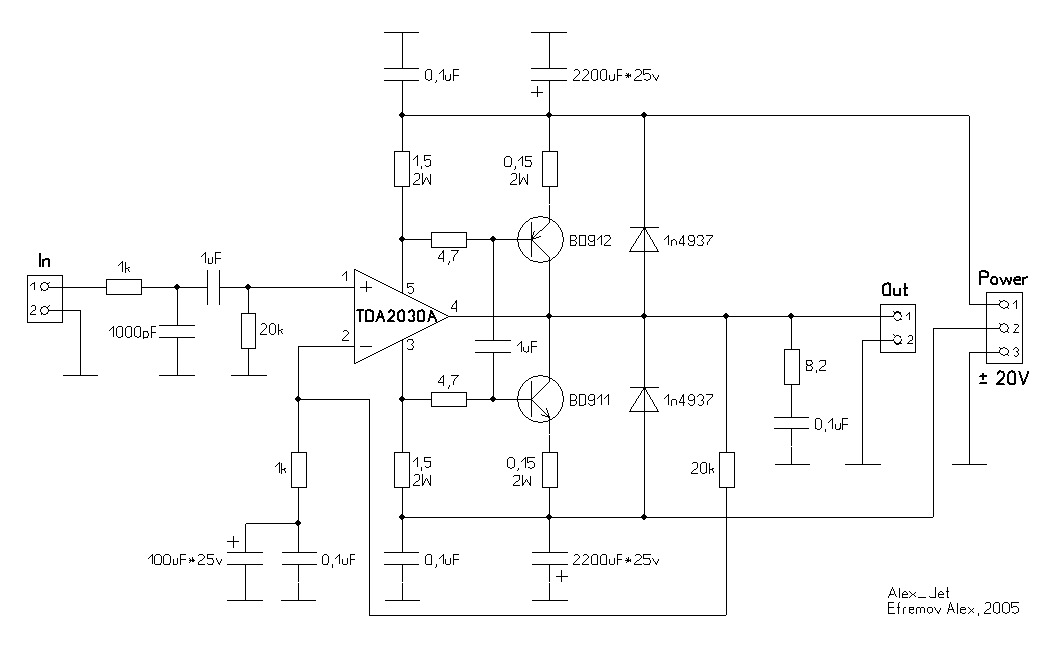

Недавно попалась очередная, можно сказать, классическая схема транзисторного биполярного усилителя для сабвуфера. Он интересен простотой, легкостью сборки и монтажа даже для начинающего радиолюбителя.

Преимущества предлагаемой схемы усилителя для сабвуфера

Но все же основным и несомненным достоинством представленного усилителя для сабвуфера является гибкость выходной мощности и стабильность работы. Так, без изменения схемы и печатной платы, можно получить номинальную выходную мощность в 50 или 100 ватт. Отлично, не правда ли? Это достигается всего лишь заменой двух оконечных транзисторов. При 2N3055 в одном плече и MJ2955 в другом долгоиграющая мощность составляет 50 ватт, максимальная – 75 Вт. При замене указанных транзисторов на MJ802 и MJ4502 соответственно номинальная выходная мощность усилителя для сабвуфера увеличивается до 100 ватт, максимальная – до 125 Вт. Номиналы всех применяемых в усилителе радиодеталей указаны на схеме.

Обратите также внимание на мощности используемых резисторов R7 и R8, которые должны быть не менее 2 Вт. Напряжение питания сабвуферного усилителя двуполярное по 35 вольт в плечо. Работает схема стабильно. Факт, что приведенный усилитель для сабвуфера транзисторного типа, говорит о низком уровне искажений и шумов. Топология печатной платы показана ниже.

Для радиолюбителей это также является весомым аргументом в пользу сборки усилителя. Ну и, конечно же, выходные транзисторы усилителя для сабвуфера необходимо посадить на теплоотвод.

Транзисторы выходного каскада усилителя для сабвуфера

Транзистор 2N3055 уже не раз упоминался нами. К примеру, в статье усилитель с выходной мощностью 50 Вт. Там же приведена его характеристика. Отечественный аналог КТ819ГМ и КТ729А.

MJ2955 также используется в схеме транзисторного усилителя на 15 ватт. Однако подробно не рассматривался.

Транзистор является своего рода зеркальным отражением предыдущего, т.е. характеристика идентична, только структура p-n-p. Такие транзисторы называются комплементарными, т.е. взаимно дополняющими. Аналог КТ818ГМ.

Характеристика и фото MJ4502 ниже. Аналогом MJ4502 является КТ827А.

Характеристика и фото MJ802 — биполярного низкочастотного n-p-n — ниже. Аналогом MJ802 служит КТ819ВМ.

Обсуждайте в социальных сетях и микроблогах

Метки: УНЧ

Радиолюбителей интересуют электрические схемы:

TDA1517 — простой усилитель звуковой частоты
УНЧ на 50 Вт

Усилитель для автомобильного сабвуфера

Приветствую, радиолюбители-самоделкины!

Многие люди, особенно те, чья работа связана с регулярным вождением автомобиля задумываются о хорошем звуке в салоне авто. Думаю, многие согласятся с тем, что время в пробке пролетает гораздо быстрее, если вокруг играет хорошая и любимая музыка. Современные автомобили, особенно иномарки, уже содержат внутри качественные встроенные магнитолы с приличной мощностью и множеством различных интересный опций — акустические системы в таким моделях также не ограничиваются лишь пару динамиков и часто имеют даже встроенный сабвуфер. В том случае, если в машине уже есть музыка, но её хочется дополнить сабвуфером, подняв уровень низких частот, можно сделать самодельный сабвуфер — при должном подходе он будет ничуть не хуже фирменных, но зато дешевле и сделан собственными руками, с душой. Очень часто в сети можно увидеть видео, где энтузиасты ставят на свои машины мощнейшие усилители, вплоть до киловатт, огромные динамики — при их включении стёкла и сам кузов машины дрожат так, будто вот-вот развалятся. Такие вещи имеют место быть в виде отдельного «спортивного интереса», но не имеют ничего общего с обычным прослушиванием громкости в машине на комфортной громкости — для этого будет достаточно мощности сабвуфера в 70-100Вт, он аккуратно подчеркнёт низкие частоты в музыке, но не будет «заваливать» всё басом.
Прослушивание музыки на большой громкости в машине не всегда безопасно, если это происходит во время езды — можно попросту не услышать звуковой сигнал другого водителя, к тому же музыка может отвлекать внимание, поэтому к мощным акустическим системам в машине стоит отнестись с осторожностью. Для того, чтобы построить самодельный сабвуфер необходимы как минимум три компоненты: фильтр частот, который будет пропускать только низкие частоты (примерно до 150-200Гц), срезая высокие. От выбора этого фильтра и его настройки во многом будет зависеть конечный звук сабвуфера. Второй пункт — усилитель, который будет принимать обработанный фильтром аудио-сигнал и усиливать его до нужной мощности (70-100Вт), от выбора усилителя будет завесить громкость сабвуфера, а также потребление тока от бортовой сети. Именно о построении этих двух частей — фильтра и усилителя, пойдёт речь в этой статье. Третьи пунктом можно выделить собственно деревянный короб, в котором будет располагаться динамик — от качества изготовления корпуса сабвуфера и правильности расчётов также в немалой степени будет зависеть конечный звук.
Если человек овладел как навыками электроники, так и основами столярного дела, то он может собственноручно изготовить все три составляющих, таким образом сделав собственный сабвуфер с нуля, сильно выиграв в финансовой экономии.




Выше представлена схема, в левой части которой представлен частотный фильтр, собранный на двух операционных усилителях, а в правой — усилитель на микросхеме TDA1562, рассмотрим каждую часть более подробно. Входной аудио-сигнал подаётся на левый контакт разъёма JP1, подавать на вход можно музыку, например, с плеера или телефона, второй контакт с источника сигнала (минусовой) подключается соответственно к минусу схемы. Если подать сигнал напрямую с источника на правый контакт этого же разъёма, то сигнал сразу пойдёт на вход микросхемы-усилителя, в обход фильтра, этим можно воспользоваться, если есть необходимость проверить работу усилителя отдельно от фильтра. На пути сигнала к фильтру можно увидеть конденсатор С10 — электролитический либо плёночный, ёмкостью 1 мкФ, если конденсатор будет электролитическим, при монтаже обязательно нужно соблюдать полярность.
Первый каскад на операционном усилителе выступает просто в роли предусилителя, обладает высоким входным и низким выходным сопротивлением и немного поднимает амплитуду сигнала. Кроме того, его ролью является регулировка громкости сабвуфера — в цепи обратной связи операционного усилителя можно увидеть переменный резистор, который влияет на коэффициент усиления, соответственно и громкость. Здесь можно применить практически любой потенциометр на 47-50 кОм, желательно с логарифмической характеристикой для большей плавности регулировки. В дальнейшем этот элемент управления можно будет вывести на панель для возможности быстрой регулировки громкости. Далее сигнал поступает на следующий каскад, который и фильтрует ненужные частоты. Также в этой части схемы можно увидеть ещё один переменный резистор со странным обозначением в виде двух одинаковых частей — это сдвоенный потенциометр, такие часто применяются для регулировки громкости стерео-сигнала. Представляю собой ту же конструкцию, что и одинарный потенциометр, но в двойном количестве на одном валу.
В этой схеме он служит для подстройки фазового сдвига — дело в том, что частотным фильтрам свойственно сдвигать фазу сигнала, а потому может возникнуть проблема, если звук с сабвуфера и основных динамиков будет в противофазе. Чтобы этого избежать на схеме имеется данный регулятор, подстроить его достаточно один раз, после сборки усилителя и установки его на штатное место вместе с основной аудиосистемой. Применить здесь можно практически любой сдвоенный потенциометр с сопротивлением 10-20 кОм. С выхода второго каскада через резистор 1 кОм обработанный сигнал поступает непосредственно на вход микросхемы-усилителя.




В качестве усилителя используется микросхема TDA1562, она хороша в данном случае тем, что имеет приличную мощность (до 70Вт) и может питаться от низкого напряжения в 12-14В, таким образом, отлично подходят для использования с автомобильной бортовой сетью. Недостатком данной микросхемы можно выделить необходимость в довольно большом радиаторе — мощный усилитель рассеивает и тепла прилично, для уменьшения габаритов радиатора можно применить активное охлаждение поставив небольшой кулер на обдув радиатора.
В цепи питания микросхемы можно увидеть большую ёмкость конденсаторов — данные конденсаторы здесь необходимы. Дело в том, что при работе двигателя автомобиля работает и генератор, который пускает в бортовую сеть автомобиля большое количество пульсаций, кроме того, в бортовой сети, помимо сабвуфера, будет много и других потребителей энергии, которые также не лучшим образом сказываются на чистоте питания. Если не предпринять меры по защите питания усилителя от пульсаций, то, вероятнее всего, вместе с музыкой будут воспроизводиться и всевозможные помехи. Действенным методом является использование мощного дросселя в цепи питания — нужно взять ферритовое кольцо и намотать на него как можно больше витков толстого медного провода. Получившуюся индуктивность нужно включить в разрыв плюса питания усилителя, индуктивность будет без проблем пропускать постоянный ток, но задержит пульсации. Цепях вольтдобавки данной микросхемы также можно увидеть несколько конденсаторов большой ёмкости, включенных параллельно (3 штуки по 4700 мкФ), на данной ёмкости также не стоит экономить, она нужна для правильной работы микросхемы при небольшом напряжении питания.


Напряжение из бортовой сети подаётся на контакты, обозначенные как «ВАТ» на схеме, в соответствии с полярностью. Для первого включения и тестирования питать устройство не обязательно именно от автомобильного аккумулятора — идеально подойдёт и компьютерный блок питания, как правило, они рассчитаны на достаточно большую мощность. В цепи питания также можно увидеть предохранитель на 10А — не стоит исключать его из схемы, ведь в случае непредвиденных поломок может произойти короткое замыкание, которое, в свою очередь, приводит к возгоранию. Диод D1 защищает схему от переполюсовки — есть подать питание не той полярностью, диод пустит весь ток через себя и выгорит предохранитель. Диод следует брать на ток как минимум 10-15А.




Вся конструкция собирается на довольно компактной печатной плате, найти которую можно в архиве в конце статьи. Усилитель допускает подключение динамиков с минимальным сопротивлением 2 Ома, при таком сопротивлении будет достигнут максимум по мощности. Обратите внимание, что усилитель будет потреблять от бортовой сети достаточно большой ток, поэтому питание нужно подводить проводами большого сечения. Удачной сборки! Все вопросы и дополнения пишите в комментарии.
Источник (Source)

cxema.org — Схема автомобильного сабвуфера

В данной статье речь пойдет о сабвуфере на основе известного и распространенного динамика 75ГДН.

Динамическая головка

Итак, мне почти даром досталась динамическая головка 75ГДН, правда в не очень хорошем состоянии и в плохом внешнем виде, весь динамик припал порохом, пылезащитный колпачок вырезан из картона, да еще и не очень ровно.

Опыт ремонта динамиков у меня был, так что оставить его в таком состоянии просто не смог, решил сделать небольшой апгрейд.
Итак, я разобрал динамик. Все детали этого процесса расписывать не буду, это делается с помощью растворителя, подручного инструмента, например отвертки, пинцета и прямых рук.

В корзине динамика, для лучшего охлаждения катушки, было сделано 8 отверстий диаметром 8мм. Потом корзина была прошкурена, места где приклеиваются центрирующая шайба и подвес заклеены изолентой и окрашено. Были также поставлены позолоченные зажимы.

Диффузор динамика был почищен от пыли и остатков клея, зашкурен, а также был приклеен новый, плоский полезащитный колпачок (вырезан из картона). После чего, головка была опять собрана. Диффузор динамика был покрыт слоем клея ПВА и также окрашен. Из цветной клейкой пленки была сделана декоративная наклейка на колпачок.

С динамиком закончено, можно браться к изготовлению ящика.
Корпус сабвуфера

Корпус изготовлен из мебельного, ламинируемого ДСП толщиной 16мм. Внутри размещены две перегородки жесткости. Боковые стенки утоплены для улучшения внешнего вида и удобства перетягивания саба. Передняя стенка утолщена, толщиной 32мм, склеенная из двух плит ДСП. Также спереди в ней сделано отверстие, где размещается плата индикаторов, а также сделано углубление для посадки головки. Стенки корпуса соединены между собой шурупами и склеены клеем ПВА, также по всему периметру внутри брус 20х20мм. В боковой стенке сделан дополнительный, отдельный отсек, где расположен усилитель. Чистый объем около 40л.

Внутри саб обклеен поролоном толщиной 10мм, средней плотности. Фазоинвертор лучше настраивать на слух, поскольку ТС-параметры динамиков могут отличаться. Его внутренний диаметр 70мм, длина порта может варьироваться от 18 до 25 см с настройкой на частоту 30-40 Гц.

В принципе ящик вышел достаточно крепким и глухим, хотя возможно стоит сделать чуть толще боковые стенки, например 18мм.
Сверху саб обтянут черным карпетом.


Электроника


Усилитель мощности

Схема усилителя приведена ниже

О работе схемы можно прочитать в статье «Автомобильный усилитель моноблок» или непосредственно в статье автора схемы, в журнале «Радио». Единственное, что изменилось — это печатная плата. Усилитель наладки не требует, все работает с первого включения.

Преобразователь напряжения и стабилизатор

Схема преобразователя напряжения и стабилизатора также осталась без изменений. Единственное, что изменилось — это печатные платы и добавлен еще один стабилизатор напряжения на 15В для питания индикатора выходной мощности. Преобразователь и стабилизатор смонтированы на двух платах размерами 160х85мм и 45х50мм соответственно.

Углубляться в работу схемы также не буду, однако из опыта предыдущей статьи расскажу еще раз о намотке трансформатора, поскольку из-за отсутствия фото возникало много вопросов.

Трансформатор намотан на ферритовом кольце размерами 40х25х11. Сначала, напильником скругляются все острые грани кольца и обматываются тряпочной изолентой.

Первичная обмотка намотана 5-ма жилами провода 0.8-0.9мм и содержит 2х6 витков. Сперва мотается первая половина обмотки, она равномерно разбита по всему кольцу.

Потом вторая.

На концах жилы скручиваются и выходят 4 вывода. Подгибаем эти выводы под отверстия в плате и обматываем первичную обмотку все той же изолентой.

Теперь можно браться за вторичную обмотку, в моем варианте она намотана проводом 1.5мм и содержит 2х16 витков, наматывается таким же образом как и первичная обмотка. В результате получаем еще 4 вывода вторичной обмотки.

Подгибаем под плату и заматываем изолентой. Трансформатор готов, зачищаем выводы и припаиваем на печатную плату.

Также, возможно в схему стоит ввести выходные дроссели на каждое плечо питания, они могут быть намотаны на ферритовых стержнях высотой 2см и диаметром 8мм и содержать 6-8 витков проводом 1.2-1.8мм. Входной дроссель намотан на ферритовом кольце из компьютерного блока питания двумя проводами 1мм и содержит 10 витков, равномерно распределенных на кольце.

Собранная плата стабилизаторов имеет следующий вид:

Блок фильтров

Все та же, 100 раз проверенная мной схема фильтров:

Индикатор выходной мощности

Индикатор выходной мощности собран на микросхеме LM3915 по следующей схеме.

S1 переключает режим работы индикатора, при замкнутом контакте режим «столбец», при разомкнутом — «волна». Подстроечным резистором R5 можно выставить нужный уровень индикатора. Светодиоды в принципе можно использовать любые.


Конструкция и монтаж

Поскольку места для электроники было отведено не так и много, «впихнуть» ее туда оказалось не так и просто, пришлось мудрствовать. Следовательно, все платы, коннекторы и ручки управления закреплены на пластине из МДФ толщиной 8мм. На внешнюю сторону выведены радиатор, клеммы питания и REM, гнезда входов, а также регуляторы блока фильтров. Внешне эта пластина вместе с радиатором окрашена в черный цвет. Изнутри, в месте, где должны крепиться транзисторы, в пластине было сделано прямоугольное отверстие. По этому отверстию была вырезана дюралюминиевая пластинка, чтобы «нарастить» радиатор до нужного уровня и было удобно крепить транзисторы. Эта пластинка прикручивается к радиатору двумя болтами, между пластинкой и радиатором естественно слой термопласты. Болты специально оставлены подлиннее, поскольку позже на них садится дюралюминиевая пластинка, которая прижимает все транзисторы к радиатору. (На фото первый вариант усилителя, одна ТДА7294 без транзисторов. Схема себя не показала, потому позже был реализован другой УМ)

Плата преобразователя крепится к МДФ пластики с помощью дюралюминиевых уголков, два маленьких непосредственно прикручены к плате и пластине, а два больших удалены от платы и с помощью 2-х растяжек из медного провода не дают плате качаться.

Для платы усилителя мощности сделан пластмассовый уголок, который поддерживает одну ее часть, однако она в основном держится за счет выходных транзисторов и микросхемы, которые сильно прижаты к радиатору дюралюминиевой пластинкой. Между радиатором, микросхемой и всеми выходными транзисторами обязательно должна быть диэлектрическая пластинка ну и конечно термопаста, корпуса транзисторов и микросхемы изолированы от радиатора.

Плата стабилизаторов крепится на два пластмассовых уголка, а плата фильтров держится с помощью дюралюминиевой пластики, к которой прикручены три регулятора.

Проводы от клемм питания к плате ПН максимально толстые, не менее 4-6 кв.мм. Для подсоединения платы индикатора и индикаторов работы сабвуфера использован 8-ми контактный разъем. Также, можно для удобства ввести 2-х контактный разьем для подсоединения динамической головки.

Плата индикатора выходной мощности и индикаторов включения закрепленные в отведенном месте, отверстия для проводов после монтажа заклеиваются пластилином. Индикаторы закрыты затемненной стеклянной пластинкой.


Окончательный результат

Конечным результатом на то время остался довольным. Сабвуфер играл очень мягкий, приятный и глубокий БАС и мог создать совсем неплохое как для 10-ки звуковое давление. Однако играть у меня ему судились не долго, поскольку после покупки авто было запланировано строить другую систему с другим сабом. Данный сабвуфер было продан и поныне он радует нового хозяина.


Автор: Корчинский Александр ( Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.)

⚡️Как сделать сабвуфер своими руками на микросхемах

На чтение 3 мин. Опубликовано Обновлено

Важной составляющей восприятия музыки являются низкие частоты. За воспроизведение качественных и реалистичных низких частот отвечает специальное устройство под названием сабвуфер.

Использование сабвуфера позволит вам существенным образом повысить качество звучания музыки. Вы можете приобрести уже готовый сабвуфер в специализированном магазине. Единственный недостаток подобного решения – это достаточно высокая стоимость колонок.

Именно поэтому многие домовладельцы решаются на изготовление сабвуфера своими руками. О том как изготовить сабвуфер своими руками мы и расскажем в данной статье на нашем сайте. В первую очередь вам необходимо определиться с электропитанием. Рекомендуем использовать источник питания с двуполярным напряжением и выходным током не менее 4-6А.

Для получения стандартного напряжения 12 В мощностью порядка 150 Вт необходимо использовать электронный трансформатор, который подключается к выходу с ферритовым кольцом. Рекомендуем использовать первичную обмотку и две вторичных обмотки по 28 витков провода. На выходе электронного трансформатора двухполярное напряжение 25 В.

Предлагаемая нами схема сабвуфера стоит из усилителя, который собран по стандартной двухтактной схеме и активного фильтра. Наличие двух полевых транзисторов позволяет существенным образом улучшить качество звучания. При желании вы можете выбрать схему с фазоинвертором, что позволит получить максимально низкие частоты звучания даже при небольшой мощности сабвуфера.

Схема сабвуфера на транзисторах

При выборе компонентов саба необходимо учитывать тот факт, что электронный трансформатор не работает при малых нагрузках. Поэтому с помощью обмоток вам необходимо поднимать напряжение. Потребление тока может составить для каждого плеча не меньше 0,6 А. Потребление тока можно настроить при помощи построечного резистора.

Микросхема сабвуфера TDA7294

При выборе динамика для сабвуфера необходимо обратить в первую очередь на мощность излучающей головки и соответственно на диапазон воспроизводимых низких частот. Выбирайте мощность громкоговорителя с небольшим запасом, чтобы при максимальной громкости не вышел из строя динамик. Максимальный ток потребления должна составлять на пиковых значениях не больше 4 А. Коэффициент гармоника составляет меньше 0,1.

Изготовление короба для сабвуфера не составляет какого-либо труда. В нашем конкретном случае мы будем использовать корпус от старого советского телевизора. Деревянный корпус от телевизора идеально подходит для мощного сабвуфера. В центре сверху корпуса делаем распил, что позволяет нам получать получить две одинаковых половинки.

Фактически мы получим две крупноразмерных буквы Г. Плотно соединяем полученные половинки друг с другом, а дно изготавливают из задней стенки телевизора. Не забудьте законопатить герметиком стыки и сделать отверстие для фазоинертора. Более подробно о расчёте размеров корпуса и технологии его изготовления вы можете посмотреть видео

Подводим итог:
  • Сетевой трансформатор 150 Ватт и выше с двухполярным напряжением питания
  • Электронный трансформатор с напряжением 12 В 100/150 Ватт
  • К40х30х20 ферритовое кольцо, I обмотка 13 витков ПЭЛ 1,2 провода
  • Двумя II обмотками ПЭЛ 1,2 провода по 28 витков (на выходе двухполярное напряжение по 25 В)
  • Двухтактный усилитель с активным фильтром на микросхеме TL082 (TL062), расчёт ФНЧ и рисунки печатных плат находятся на сайте
  • Сабвуфер своими руками запитывается либо от электронного трансформатора, либо от простого трансформатора с 2-я обмотками на напряжение 20В – 30 В., ток 3 А.
  • Микросхема TDA7294 применяется в качестве УМЗЧ
  • Динамик для сабвуфера используется любой мощный низкочастотный, ведь на выходе УМЗЧ чистый синусоидальный сигнал мощностью 100 Ватт.
  • Напряжение питание +-30 В, пиковый максимальный ток потребления до 4 А.
  • Коэффициент гармоник около 0,1 %.
  • Корпус сабвуфера можно изготовить из лампового или 3УСЦТ деревянного корпуса телевизора.

⚡️Усилитель для сабвуфера своими руками

На чтение 2 мин. Опубликовано Обновлено

Усилитель для сабвуфера – это специальное устройство, которое позволяет увеличить мощность сигнала на акустической системе (излучающих динамических головок) без появления искажений звука.
Современные аудио усилители имеют многочисленные параметры и характеристики, поэтому выбрать их не так просто. В этой статье, на нашем сайте Радиочипи мы расскажем вам о важных параметрах аудиосистемы, что и позволит вам сделать правильный выбор.

Самое главное при выборе стереоусилителя для сабвуфера, вам необходимо определиться с мощностью на канал. Выбирать показатель мощности следует из характеристик самого саба и размера помещения. Необходимо обратить внимание и на количество каналов, которых в высококачественной аудиосистеме может быть пять и более.

Сравните характеристики шумов звука и частот. В данном случае предпочтение следует отдавать тем моделям, которые имеют минимальные показатели искажения частот. Мощность усилителя необходимо подбирать с небольшим запасом, однако она не должна превышать пиковых показателей самого сабвуфера, чтобы он не перегружал на выходе акустические колонки.

Бытует мнение, при выборе усилителя для сабвуфера, что чем мощнее стереоусилитель, тем качественнее будет звук, но это со всем не так. Качественный звук без искажений при использовании одних и тех же акустических колонок будут воспроизводиться и при слабо мощном усилителе.

Цена покупки усилителя для сабвуфера

Достаточно часто стереоусилитель мощности для саба приобретается уже по остаточному принципу. Бюджет покупки ограничен, а саму аудиотехнику покупают уже при наличии колонок и ресиверов. Специалисты же рекомендуют приобретать эти элементы одновременно. Экономия на качестве усилителя приведет к существенному ухудшению звука.

Следует сопоставлять мощность усилителя и всей акустической системы. Обратите внимание на соединительные клеммы. Они могут выпускаться в винтовом варианте или иметь зажимную конструкцию. В усилителях премиум класса используются винтовые клеммы. Стереоусилители для домашнего сабвуфера делятся на десять классов (А, В, АВ, С). У каждого из этих классов имеются как свои преимущества, так и минусы.

Более подробную информацию о классе конкретного стереоусилителя и их преимуществах вам сможет рассказать консультант в магазине. Обратите внимание на материал оборудования и наличия у него радиаторов. В процессе работы стереоусилитель может нагреваться и не лишним будет обеспечить его качественное охлаждение.

В профильных магазинах продавцы-консультанты расскажут вам о преимуществах той или иной модели стереоусилителя и смогут с легкостью подобрать такую модель, которая будет идеальным образом подходить к имеющейся акустической системе.

Усилитель для сабвуфера 350 Ватт своими руками

В этой статье будет рассмотрена конструкция и схема простого и довольно бюджетного усилителя низкой частоты для Сабвуфера. Корпус хотел сделать компактным и без D-класса тут не обошлось. За основу была взята проверенная и надёжная схема усилителя Алексея Королькова «Палник». Схема простая, при отсутствии ошибок в монтаже заводится с первого раза.

Все необходимые компоненты для сборки усилителя были куплены на АлиЭкспресс, так как там они гораздо дешевле чем в радиомагазине. Посылка с деталями шла около месяца, после проверки содержимого я обнаружил что китайцы не доложили 2 транзистора, но это не страшно, так как в запасах были и транзисторы и другие необходимые детали, которых на Али не нашлось.

Первым делом был рассчитан силовой трансформатор.

Далее намотал необходимое количество витков первичной обмотки, за изолировал лейкопластырем, поверх намотал вторичные обмотки. В итоге у меня получилось 2 первичных и 6 вторичных обмоток (да, Карл, 6 штук, 4 из которых силовые и 2 слаботочные для питания блока фильтров). Затем зачистил все концы обмоток от лака ножиком и залудил. Проверил правильность намотки и фазировку обмоток с помощью компьютера путём измерения индуктивности каждой.

[ads1]

Намотка трансформатора

Далее намотал силовой дроссель и напоследок изготовил выходной дроссель, без которого усилитель не сможет работать. Его также рассчитывал в программе и мотал на Ш-образном сердечника с зазором.

В качестве прокладки между сердечниками был использован отрезок линолеума необходимой длины.

Сначала на деревянной оправе намотал витки, затем одел на сердечник, все просто!
Проектирование и сборка печатной платы заняли у меня больше всего времени, я решил все элементы усилителя расположить на одной плате, как в заводских усилителях. Сложные элементы замерил штангель-циркулем и нарисовал в программе Sprint-Layot, потом скомпоновал элементы на плате и развел дорожки.

На плате размером 130*200 мм удалось разместить преобразователь напряжения 12-2*55 В, усилитель, фильтр и блок защит.

Далее рисунок платы распечатал на лазерном принтере и перенес горячим утюгом на зачищенную медную поверхность текстолита. Смыл бумагу водой, плату вытравил в подогретом растворе хлорного железа, просверлил отверстия и все, плата готова.

[ads1]

Плата готова

Далее залудил, разместил детали согласно схемы и припаял — тут все просто

Со стороны дорожек силовые элементы, транзисторы и диоды Шоттки

Первый раз блок питания запускал путем подачи 12 В не напрямую, а через Токоограничивающий резистор 2 Ома, чтобы ничего не спалить в случае короткого замыкания. ПН завелся не сразу, но непротравленный участок удалось быстро найти и устранить. Запустил, замерил напряжение на выходе: +-48в, -+12 в, все отлично.

Далее подал питание от преобразователя на усилитель, но тоже через резисторы 100 Ом в каждом плече, подключил динамик, включил. Ура! Завелся! Осталось только настроить защиту усилителя.

Система защит состоит из 3-х блоков:
  1. Защита от короткого замыкания в нагрузке, отключающая усилитель при превышении выходного тока.
  2. Защита от постоянного напряжения на выходе, отключающая динамик с помощью двух запараллеленных реле.
  3. Защита от клиппа на выходе. Это, наверное, самая необычная функция, придумал я её сам. Она заключается в следующем: в нормальном режиме усилитель работает как положено, но стоит на нагрузке при большой мощности появится малейшим искажениям сигнала, защита мгновенно глушит усилитель на несколько секунд, давая понять водителю, что нужно убавить немного громкость, и через 5 секунд усилитель снова входит в рабочий режим. Тем самым спалить динамик клиппом просто не удастся.

Фильтр построен на двух операционных усилителях NE5532, имеется фиксированный сабсоник, регулируемый фильтр низких частот 4-го порядка ну и регулировка чувствительности (Gain). Питается фильтр стабилизированными +-12В.

Для изготовления корпуса долго искал у нас в городе алюминий, и тут случайно заехал в пункт приёма цветного металлолома.

Выкупил у барыг подходящий алюминиевый профиль и дюралевый лист толщиной 2мм.

Кстати, дюралька пилится лучше алюминия с помощью обычного лобзика.

Переднюю и заднюю крышки тоже изготовил вручную с помощью сверел и различных напильников. В задней крышке сделал отверстия для больших клеммников и держателей предохранителей.

Для придания поверхности корпуса однотонного матового вида я прошёлся по нему обычной металлической щёткой. Стенки стянул с помощью саморезов со сверлом и пресс-шайбой.

В основании сделал отверстия со снятием фаски для утопления потай-винтов.

RCA разъемы эти мне очень нравятся, надёжные и с изолирующими втулками, что облегчает монтаж на алюминиевой крышке.

Держатели предохранителей с декоративными крышками.

В итоге получилась вот такая не сложная конструкция без особых дефицитных деталей и простая в повторении.

Ставим крышку на место.

Колодки не особо симпатичные, но за то надежные, залазит до 25кв.мм.

Вид фронтальной панели, все сделано своими руками!

Усилитель получился небольших размеров и достаточно компактный.

Тесты при напряжении 13В показали, что усилитель с легкостью отдает 240 Ватт на нагрузку в 4 Ом и 350 Ватт на 2 Ом чистого синуса без искажений. Мощность не выдающаяся, но для такого малыша вполне достойный результат. Я старался использовать только высокоэффективные полевые транзисторы и диоды Шоттки, КПД получился высокий, корпус почти не греется. Далее усилитель ждут продолжительные тесты на выживаемость и надёжность.

Для тех кто осилил и решил попробовать собрать вот тема по сбоорке усилителя на форуме Палник Королькова

[Скачать Архив со схемами и печатной платой в *lay формате.]

А вот видео, первое включение усилителя в машине:



Схема усилителя сабвуфера мощностью 100 Вт и приложения

В 1970 году термин «сабвуфер» был введен «Кеном Крайзером». Усилитель сабвуфера мощностью 100 Вт — это громкоговоритель, который генерирует низкочастотные аудиосигналы. Схема усилителя сабвуфера используется для улучшения качества аудиосигналов. В этой статье дается обзор конструкции усилителя сабвуфера, который генерирует аудиосигналы на низкой частоте в диапазоне от 20 Гц до 200 Гц и с мощностью 100 Вт при перегрузке, что приводит к нагрузке в 4 Ом.

Схема усилителя сабвуфера

Принцип работы этой схемы усилителя сабвуфера мощностью 100 Вт заключается в том, что при удалении высокочастотных сигналов аудиосигнал фильтруется. Он позволяет низкочастотным сигналам проходить через него, затем этот низкочастотный сигнал усиливается с помощью регулятора напряжения, а сигнал малой мощности усиливается с помощью транзистора для определения усилителя класса AB.


Схема цепи усилителя сабвуфера 100 Вт

Требуемые компоненты для построения схемы усилителя сабвуфера 100 Вт: R1 = 6K, R2 = 6K, R3 = 130K, R4 = 22K, R5 = 15K, R6 = 3.2K, R7 = 300 Ом, R8 = 30 Ом, R9, R10 = 3 K, C1, C2 = 0,1 мкФ, электролит C3, C5, C6 = 10 мкФ, электролит C4 = 1 мкФ, электролит Q1 = 2N222A, Q2 = TIP41, Q3 = TIP41, Q4 = TIP147, PNP D1, D2 = 1N4007., Двойное питание = + / — 30 В

Схема усилителя сабвуфера 100 Вт

Схема схемы усилителя сабвуфера

Схема схемы усилителя сабвуфера в основном включает три исполнения, такие как конструкция фильтра, конструкция предварительного усилителя и конструкция усилителя мощности.

Проектирование звукового фильтра

Здесь LPF ключа Саллена разработан с операционным усилителем LM 7332.Предполагается, что добротность и частота среза равны 0,707 и 200 Гц. А также, предполагая, что значение C1 равно 0,1 мкФ, а количество полюсов — 1. Значение C2 может быть рассчитано как 0,1 мкФ. Предполагая, что R1 и R2 похожи, и подставив известные значения в следующее уравнение, можно найти значение.

Усилитель звука

R1 = R2 = Q / (2 * pi * fc * C2)

Приведенное выше уравнение дает значение 5,6 кОм для резисторов R1 и R2. Здесь резистор 6 кОм выбран в качестве резисторов R1, R2. Но нам нужен фильтр усиления с обратной связью, не нужны резисторы на клемме –ve, которая замкнута на клемму o / p.Проектирование предварительного усилителя. Проектирование предварительного усилителя.

. Проектирование предварительного усилителя.

. Проектирование предварительного усилителя зависит от работы транзистора класса А 2N222A. Требуемый нагрузочный резистор составляет 4 Ом, а выходная мощность — 100 Вт. Здесь необходимое напряжение питания составляет 30 вольт.

Предположим, что напряжение покоя коллектора равно 15 В, а ток покоя коллектора — 1 мА. Расчетное значение RL (нагрузочного резистора) составляет 15 кОм.

Предварительный усилитель

R5 = (Vcc / 2lcq)

Базовый ток Ib = Icq / hfe

Подставляя значения усиления переменного тока или hfe.Тогда мы можем получить базовый ток 0,02 мА. Предполагается, что ток смещения в десять раз превышает базовый ток. Предположим, что напряжение эмиттера составляет 12% от напряжения питания, то есть 3,6 вольт. Базовое напряжение Vb равно напряжению эмиттера Ve +0,7 вольт, что составляет 4,3 вольт.

Значения резисторов R3, R4 рассчитываются по следующим уравнениям.

R3 = (Vcc-Vb) / Ibias

R4 = Vb / Ibias

Подставляя указанные выше значения, мы получаем значение R3, которое составляет 130K, а значение R4 равно 22K.

Сопротивление эмиттерного резистора составляет 3,6 кОм (Ve / Ie) и является общим для двух резисторов R6 и R7. Здесь резистор R7 используется в качестве резистора обратной связи для уменьшения эффекта развязки C4. Значение резистора R7 рассчитывается на основе значений резистора R5 и коэффициента усиления &, равного 300 Ом, тогда значение резистора R6 равно 3,2 К. Емкостное реактивное сопротивление C4 должно быть ниже сопротивления эмиттера, значение C4 равен 1 мкФ.

Проектирование усилителя мощности

Усилитель мощности разработан на транзисторах Дарлингтона, таких как TIP147 и TIP142, в режиме класса AB.Выбранные смещающие диоды по своим свойствам аналогичны транзисторам Дарлингтона. Выберите 1N4007, тогда для низкого тока смещения необходимо максимальное значение резистора смещения, выберите резистор R9, равный 3К.

Усилитель мощности

Основная функция каскада драйвера — обеспечение высокого импеданса i / p усилителю мощности. В режиме класса А используется силовой транзистор TIP41. Сопротивление эмиттера «Re» определяется значениями напряжения эмиттера, то есть 1 / 2Vcc-0,7. & Ток эмиттера «Ie» равен току коллектора «Ic», который равен 0.5А. Здесь резистор начальной загрузки R10 используется для обеспечения высокого импеданса транзисторам Дарлингтона. Значение R10 составляет 3K. Работа схемы усилителя сабвуфера

Работа схемы усилителя сабвуфера

Аудиосигнал фильтруется LPF (фильтром нижних частот) с использованием операционного усилителя. Этот низкочастотный сигнал подается на i / p транзистора Q1 через конденсатор связи C3. Этот транзистор работает в режиме класса A и генерирует усиленную версию i / p-сигнала на своем o / p.Затем этот сигнал преобразуется транзистором Q2 в сигнал с высоким импедансом и подается на усилитель мощности класса AB.

Два транзистора Дарлингтона работают, один транзистор ведет себя в течение полупериода + Ve, а остальные транзисторы — в течение полупериода -Ve, затем генерирует полный цикл сигнала o / p. Эмиттерные резисторы R11 и R13 используются для уменьшения разницы между согласующими транзисторами. Перекрестные искажения обеспечивают диоды. Этот выходной сигнал высокой мощности используется для управления громкоговорителем с сопротивлением около 4 Ом.Применения схемы усилителя сабвуфера.

Применение схемы усилителя сабвуфера

Схема усилителя сабвуфера, использующая микросхему IC, используется в домашних кинотеатрах для создания сабвуферов для воспроизведения высоких басов и высококачественной музыки. Эта схема усилителя сабвуфера мощностью 100 Вт также используется для низкочастотных сигналов в качестве усилителя мощности.

Ограничения схемы усилителя сабвуфера

Эта схема имеет тенденцию увеличивать уровень постоянного тока аудиосигнала, вызывая нарушение смещения.

  • Эта схема имеет тенденцию увеличивать уровень постоянного тока аудиосигнала, вызывая нарушение смещения.
  • Основное назначение линейных устройств — влияет на рассеиваемую мощность и снижает КПД схемы.
  • Цепь усилителя сабвуфера является теоретической, и выход из этой цепи содержит искажения.
  • В схеме не предусмотрены меры по устранению шумового сигнала, и поэтому на выходе может быть шум.

Это все о схеме усилителя сабвуфера мощностью 100 Вт, работающей с приложениями.Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы относительно этой концепции, пожалуйста, оставьте свой отзыв, комментируя в разделе комментариев ниже. Вот вам вопрос, какова функция схемы усилителя сабвуфера на 100 Вт?

Фото:

Усилитель звука мощностью 1000 Вт с транзисторами 2SC5200 и 2SA1943

Это схемотехника стереоусилителя звука мощностью 1000 Вт. Это очень хорошая конструкция для сборки, ее легко собрать от вашей платы до приобретения компонентов, выходные транзисторы 2SC5200 и 2SA1943 являются относительно дешевыми и с очень хорошим результатом.В модуле питания у нас есть 6 конденсаторов 4700 мкФ / 80 В или более и один мостовой выпрямительный диод на 50 А, эта конструкция может быть в версиях моно (500 Вт) или стерео (1000 Вт), если это необходимо установить в версии стерео, это Хорошо использовать трансформатор минимум на 8 ампер, и напряжение в обеих версиях должно быть 50 В + 50 В с центральным байпасом, этот трансформатор может быть тороидальным или обычным.

Перечни деталей для стереоусилителя звука

Транзисторы

10 транзисторов 2SC5200
10 транзисторов 2SA1943
4 транзисторов C2073
4 транзисторов A940

Резисторы

20 резисторов по 2 шт.2 Ом 1 / 2Вт
20 Резисторов 0,33 Ом 5Вт
4 Резистора 10 Ом 1Вт
4 Резистора 100 Ом 1Вт
4 Резистора 5,6К 1Вт
10 Резисторов 100 Ом 1 / 4Вт
4 Резистора 330 Ом 1 / 4W
4 резистора 1K 1 / 4W
4 резистора 18K 1 / 4W
2 резистора 33K 1 / 4W
2 резистора 56K 1 / 4W

Конденсаторы

6 конденсаторов 4700 мкФ / 80 В или более
6 конденсаторов 100 мкФ / 50 В
2 конденсатора 1 мкФ / 50 В
2 конденсатора керамических 100 пФ
2 керамических конденсатора 15 пФ
4 керамических конденсатора 330 пФ
4 конденсаторов 680 пФ керамических
220 пФ на керамический
2 конденсатора 0.1 мкФ (104) / 250 В полиэстер
5 Конденсаторов 0,1 мкФ (104) / 100 В полиэстер

Разное

2 интегральных схемы TL071 или UA741
4 стабилитрона от 15 В до 1 Вт
4 диода 1N4007
1 диодный мост на 35 ампер или более. Лучше всего, если он составляет 50 А
2 маленьких 2-контактных разъема GP
2 больших 3-контактных разъема Molex
2 больших 6-контактных разъема Molex
1 трансформатор 50 В x 50 В или до 55 x 55 В переменного тока с минимальным током 15 А (стерео версия)
2 разъема для 8-контактных интегрированных
4 раковины 22 x 10 x 2.5 см
Изоляция из 24 слюды

Конструкция печатной платы стереофонического звукового усилителя мощностью 1000 Вт

Нижнее расположение печатной платы

Размещение компонентов

Блок питания для стереоусилителя звука мощностью 1000 Вт

Стерео усилитель звука мощностью 1000 Вт Подключение стереоканала

Теги: Аудиоусилитель мощностью 1000 Вт Усилитель мощности 1000 Вт 2SA1943 2SC5200 Стерео усилитель звука

Усилитель мощности сабвуфера 300/500 Вт

Усилитель мощности сабвуфера 300/500 Вт
Elliott Sound Products пр.68

© Сентябрь 2000 г., Род Эллиотт (ESP)


Обратите внимание: для этого проекта доступно печатных плат.Нажмите на картинку для более подробной информации.

Введение

В этот проект внесены некоторые важные обновления, как показано ниже. Недавние испытания показали, что с новыми полупроводниковыми транзисторами ON можно получить гораздо больше мощности, чем раньше. Первоначальный дизайн был очень консервативным и изначально предназначался для использования транзисторов 2SA1492 и 2SC3856 (мощностью 130 Вт) — с устройствами на 200 Вт (или 230 Вт), некоторые из первоначальных комментариев и предупреждений были изменены в соответствии с требованиями.

Обновления:
июль 2003 — OnSemi только что выпустила новую линейку транзисторов, разработанных специально для аудио приложений.Эти новые транзисторы прошли испытания в P68 и дают отличные результаты. В результате все предыдущие рекомендации для выходных транзисторов отменяются, и новые транзисторы должны быть заменены. используемый.

Выходными устройствами являются MJL4281A (NPN) и MJL4302A (PNP), они обладают высокой пропускной способностью, отличным SOA (безопасная рабочая зона), высокой линейностью и высоким коэффициентом усиления. Водитель транзисторы — MJE15034 (NPN) и MJE15035 (PNP). Все устройства рассчитаны на 350 В, при этом силовые транзисторы имеют рассеиваемую мощность 230 Вт, а драйверы — 50Вт.

сен 2003 — Новые транзисторы драйвера (MJE15034 / 35) кажутся практически невозможными — ON Semi до сих пор не размещает их на своем веб-сайте. Существующие устройства (хорошо известные и более чем адекватные) — это MJE15032 (NPN) и MJE15033 (PNP), и они будут заменены без каких-либо проблем. Это также возможно использовать MJE340 и MJE350, как указано изначально (обратите внимание, что распиновка перевернута между устройствами TO-126 и TO-220).

Обратите внимание, что некоторые значения компонентов были изменены! Компоновка такая же, но показанные изменения уменьшат рассеивание в Q7 и Q8 при небольшой нагрузке. условия.

Создав пару усилителей P68 на этих транзисторах, я настоятельно их рекомендую — усилитель, безусловно, в лучшем виде с высоким коэффициентом усиления и линейность, обеспечиваемая этими устройствами. Обратите внимание, что в схему внесены несколько незначительных изменений (показано ниже).

При питании ± 70 В транзисторы входа и источника тока должны быть MPSA42 или аналогичными — показанные оригинальные устройства выйдут из строя при таком напряжении! Обратите внимание, что распиновка MPSA42 отличается от первоначально указанной BC546.Полная информация о распиновке транзисторов приведена в статье о конструкции.

Усилители высокой мощности не так распространены в качестве проектов, так как они по своей природе обычно трудны в изготовлении и дороги. Небольшая ошибка во время сборки означает, что вы начнете заново — это может обойтись очень дорого. Я рекомендую вам использовать печатную плату для этого усилителя, так как это избавит вас от многих проблем. Это усилитель не для новичков, работающих с Veroboard!

Усилитель может быть собран достаточно опытным любителем примерно за три часа.Металлоконструкции займут несколько больше времени, особенно это касается варианта с высокой продолжительной мощностью. Тем не менее, он прост в сборке, компактен, относительно недорог и обеспечивает уровень производительности, удовлетворяющий большинству требований.

ПРЕДУПРЕЖДЕНИЯ:

  • Этот усилитель нетривиален, несмотря на небольшие размеры и кажущуюся простоту. Общий постоянный ток составляет более 110 В (или целых 140 В постоянного тока!) И может вас убить.
  • Рассеиваемая мощность такова, что установка транзистора требует особой осторожности.
  • Одноплатный P68 способен работать на полной мощности при нагрузке 4 Ом, но только при более низком напряжении питания.
  • Для работы с более высоким напряжением питания необходимо использовать версию с двумя платами.
  • Нет ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ . Усилитель предназначен для использования в сабвуфере или другом корпусе динамика, так что это не было включено. Короткое замыкание на выходе приведет к выходу из строя усилителя.

НЕ ПЫТАЙТЕСЬ С ДАННЫМ УСИЛИТЕЛЕМ КАК ВАШ ПЕРВЫЙ ПРОЕКТ


Описание

Обратите внимание, что технические характеристики этого усилителя были обновлены, и теперь он рекомендуется для непрерывной высокой мощности на 4 Ом, , но Вам придется пойти на крайние меры с радиатором (настоятельно рекомендуется охлаждение с помощью вентилятора).Первоначально он был предназначен для «легкого» прерывистого режима работы, подходящего для системы сабвуфера с эквалайзером (например, с использованием принципа ELF — информацию об этой схеме см. На странице проекта). Если требуется постоянная высокая мощность, рекомендуется еще 4 выходных транзистора, подключенных так же, как Q9, Q10, Q11 и Q12, и с использованием эмиттерных резисторов 0,33 Ом.

Непрерывная мощность на 8 Ом обычно превышает 150 Вт (250 Вт для источников питания ± 70 В), и его можно использовать без дополнительных транзисторов на полной мощности при нагрузке 8 Ом в течение всего дня, каждый день.Дополнительные транзисторы нужны только в том случае, если вы хотите сделать то же самое на 4 Ом при максимальном напряжении питания! Даже не не думайте об использовании источников питания более ± 70 В, и не беспокойтесь спрашивать меня, нормально ли это — это не так!

Схема показана на Рисунке 1, и это вполне обычная конструкция. Предусмотрены соединения для внутренней SIM-карты (опубликовано в другом месте на страницах проекта), а для защиты RF (R1, C2) предусмотрена фильтрация. Вход осуществляется через электролитик 10 мкФ (или вы можете использовать 4.Биполярный колпачок 7 мкФ, если желательно). При желании можно использовать колпачок из полиэстера — 1 мкФ при номинальном входном сопротивлении 22 кОм даст частоту -3 дБ в 7,2 Гц, что достаточно мало для любого сабвуфера.


Рисунок 1 — Базовая схема усилителя

Входной каскад представляет собой обычную пару с длинным хвостом и использует сток (Q1) в цепи эмиттера. Я решил использовать здесь сток, чтобы обеспечить быструю стабилизацию усилителя при подаче (и отключении) питания, чтобы исключить ужасный удар при включении.Усилитель на самом деле находится в достаточно стабильных рабочих условиях с напряжением всего +/- 5 вольт! Также обратите внимание, что есть соединения для SIM (Sound Impairment Monitor), которые будут отображать ограничение лучше, чем любая обычная схема индикатора ограничения. См. Страницы проекта для получения подробной информации о создании схемы SIM-карты. Если вы чувствуете, что SIM-карта вам не нужна, не указывайте R4 и R15.

Драйвер класса A снова обычный, в нем используется стабилизирующий колпачок Миллера. Этот компонент должен быть керамическим или полистирольным на 500 В для обеспечения наилучшей линейности.Я тестировал керамику 50 В NP0 / C0G при напряжении 500 В без каких-либо признаков утечки или отказа, но при напряжении питания до ± 70 В на колпачок будет воздействовать до 100 В RMS. Коллекторная нагрузка использует принцип начальной загрузки, а не приемник активного тока, так как это дешевле и очень надежно (кроме того, мне нравится принцип начальной загрузки).

Предохранители показаны как 10А, и этого достаточно для нормальной работы от ± 56В. Если вы используете версию с двумя платами и источники питания ± 70 В, вам необходимо увеличить номинал предохранителя примерно до 12 А.Не стесняйтесь использовать предохранители на 15 А независимо от напряжения питания, так как они служат только для защиты силового трансформатора от короткого замыкания — они не могут защитить усилитель.

Все три транзистора драйвера (Q4, 5 и 6) должны быть на радиаторе, а D2 и D3 должны иметь хороший тепловой контакт с радиатором драйвера. Пренебречь делать это, и результатом будет тепловой разгон, и усилитель выйдет из строя. Почему-то последнее утверждение у некоторых вызывает недоумение — посмотрите на фото ниже, и вы увидите небольшой радиатор, 3 транзистора драйвера и белую «каплю» (слева от электролитического конденсатора), которая представляет собой два диода. прижать к радиатору термопастой.

C11 не существует на этой схеме, поэтому не ищите его. Когда схема была подготовлена, она была потеряна, и я не заметил, пока кто-то не спросил мне где и что это должно было быть. Прости за это.

Именно в выходном каскаде раскрывается мощность этого усилителя. Основной выход аналогичен многим другим моим проектам, но с более высоким значением, чем обычно, для резисторов «эмиттер» (R16, R17). Напряжение на этих резисторах затем используется для обеспечения тока базы для основных выходных устройств, которые работают в полном классе B.В каком-то смысле это «бедняжская» версия знаменитой схемы сброса тока Quad, но без доработок, и в принципе такая же, как использовалась в не менее известных усилителях мощности Crown DC300A.

Хотя я показал выходные транзисторы MJL4281A и MJL4302A, поскольку они новые, большинство конструкторов обнаружат, что их не так просто получить, как следовало бы. Альтернативы: MJL3281 / MJL1302 или MJL21193 / MJL21194.

Примечание: больше нельзя рекомендовать какие-либо транзисторы Toshiba, поскольку они наиболее часто подделываются.2SA1302 и 2SC3281 теперь устаревшие — если вы их найдете, они почти наверняка являются подделками, поскольку Toshiba не производила эти устройства примерно с 1999 ~ 2000 годов.

Используйте стандартный зеленый светодиод. Не используйте высокую яркость или другие цвета, так как они могут иметь немного другое прямое напряжение, и это изменит работу потребителя тока — при желании это может быть миниатюрный тип. Все резисторы имеют 1/4 Вт (предпочтительно металлическую пленку), за исключением R10, R11 и R22, которые являются типами с углеродной пленкой 1 Вт.Все резисторы малой мощности (3,3 Ом и 0,33 Ом) имеют проволочную обмотку мощностью 5 Вт.

Поскольку этот усилитель работает в «чистом» классе B (я думаю, что это противоречит терминам), высокочастотные искажения будут относительно высокими и, вероятно, не подходят для Hi-Fi высокой мощности. На низкочастотном конце спектра наблюдается много отрицательной обратной связи, и искажения на самом деле довольно хорошие, примерно 0,04% до 1 кГц. Мои первоначальные тесты и отчеты от других показывают, что на высоких частотах нет слышимых артефактов, но рекомендация остается.

Рекомендации по рассеиванию мощности
Я наделал много шума из-за того, что не использовал этот усилитель при напряжении ± 70 В на 4 Ом без дополнительных транзисторов. Быстрый расчет показывает, что при такой работе в наихудшем случае пиковое рассеяние на резистивную нагрузку составляет 306 Вт (источники питания 4 Ом / ± 70 В). Четыре последних транзистора выполняют большую часть работы, при этом Q7 и Q8 имеют относительно спокойное время (изначально это было целью разработки). Пиковое рассеивание на 8 выходных устройствах составляет около 70 Вт каждое.

Поскольку я предпочитаю быть консервативным, я предполагаю, что Q7 и Q8 на показанной обновленной схеме вносят небольшой вклад ниже пика 1A (что примерно верно). Это означает, что их пиковая мощность рассеивания составляет около 18 Вт, при этом основные устройства O / P рассеивают пиковую мощность по 70 Вт каждое. Указанные транзисторы имеют мощность 230 Вт, а альтернативы — 200 Вт, так зачем нужны дополнительные транзисторы?

Проблема проста — расчетное рассеивание для транзистора при температуре корпуса 25 ° C.При использовании усилителя каждая внутренняя матрица транзистора нагревается, как и корпус транзистора — должны применяться стандартные кривые снижения номинальных характеристик. Добавьте к этому реактивную составляющую, поскольку громкоговоритель направляет ток обратно в усилитель ( удваивает пикового рассеяния), и становится слишком легко превысить ограничения устройства. Только способ, которым этот усилитель может использоваться для непрерывного режима высокой мощности с источниками питания ± 70 В и нагрузкой громкоговорителя 4 Ом, состоит в том, чтобы поддерживать рабочую температуру до абсолютного минимума, что означает четыре выходных устройства на каждую сторону, большой радиатор и фанат!


Рисунок 1a — Двойной выходной каскад

На рисунке 1A показан удвоенный выходной каскад с просто повторенными Q9, Q10, Q11 и Q12 вместе с эмиттерными резисторами.Каждая 1/2 ступени имеет свою собственную сеть Zobel и байпасные заглушки, как показано на рисунке, так как это расположение, если построена версия с двумя печатными платами. Когда у вас есть такое количество мощных транзисторов, усилитель будет с радостью управлять нагрузкой 4 Ом весь день при напряжении ± 70 В — с достаточно большим радиатором и принудительным охлаждением. Доступно более 500 Вт, более чем достаточно, чтобы вызвать отказ многих динамиков!

Несколько характеристик и измерений
Все следующие цифры относятся к выходной мощности 225 Вт на 4 Ом или 30 В RMS на 1 кГц, если не указано иное.Коэффициенты шума, отношения сигнал / шум и искажения не взвешены и измеряются при полной полосе пропускания. Измерения проводились с использованием трансформатора на 300 ВА с фильтрующими крышками на 6800 мкФ.

Напряжение сети было примерно на 4% ниже, когда я проводил тесты, поэтому выходная мощность обычно будет немного выше, чем показано здесь, если в сети правильное номинальное напряжение. Показанные значения измерены при номинальном напряжении ± 56 В, а значение в скобках рассчитано для источников питания ± 70 В.

При 4 Вт) *
8 Ом 4 Ом
Усиление напряжения 23 (27 дБ) 23 (27 дБ)
Мощность (непрерывная) Вт (непрерывная) Вт
Пиковая мощность — 10 мс 185 Вт (250 Вт) 344 Вт (512 Вт)
Пиковая мощность — 5 мс 185 Вт (272 Вт) 370 Вт (540 Вт) 9017 Входное напряжение 1.3 В (2,0 В) RMS 1,3 В (2,0 В) RMS
Шум * -63 дБВ (справочный 1 В) -63 дБВ (справочный 1 В)
Отношение сигнал / шум * 92 дБ 92 дБ
Искажение * 0,4% 0,4%
Искажение (при 4 Вт) * 0,04% (1 кГц) 0,04% (1 кГц)
0,07% (10 кГц) 0,07% (10 кГц)
Скорость нарастания > 3 В / мкс > 3 В / мкс

* Невзвешенное

Цифры вполне приличные, особенно если учесть замысел этого усилителя.Хотя (IMO) он не совсем подходит для обычного Hi-Fi, даже там сомнительно, что какие-либо недостатки будут очевидны, за исключением, возможно, частот выше 10 кГц. Хотя усилитель, безусловно, достаточно быстр (и да, 3 В / мкс на самом деле достаточно быстр — отклик распространяется как минимум до 30 кГц, но не на полную мощность), искажения могут быть слишком высокими.

Обратите внимание, что номинальная «пиковая мощность» представляет собой максимальную мощность до разрядки крышек фильтра и падения напряжения питания.Я измерил их на 5 миллисекундах и 10 миллисекундах. Производительность при нагрузке 4 Ом не так хороша, так как конденсаторы разряжаются быстрее. Напряжение питания при нулевой мощности измерялось точно 56 В и упало до 50,7 В при полной мощности на 8 Ом и до 47,5 В при полной мощности на 4 Ом.


Фотография готового усилителя P68

Как видно, это одноплатная версия. Транзисторы драйвера расположены в ряд, поэтому для всех трех можно использовать один радиатор из листового алюминия.На плате предусмотрены отверстия, позволяющие надежно установить радиатор драйвера и предотвратить поломку выводов транзистора из-за вибрации. Это особенно важно, если усилитель используется для активного сабвуфера, но, вероятно, не понадобится для системы, установленной на шасси. Вы можете заметить, что резисторы на 5 Вт на этой плате имеют сопротивление 2,2 Ом и 0,22 Ом. Эти значения можно использовать, но я рекомендую те, которые показаны на схемах.

Показанный радиатор драйвера подходит для всех номинальных мощностей с обычным программным материалом.Все силовые транзисторы смонтированы под платой, а отверстия для крепежных винтов можно увидеть наверху платы.

Обманчиво просто, не правда ли?


Источник питания
ПРЕДУПРЕЖДЕНИЕ: В некоторых странах подключение к электросети может выполняться только квалифицированным электриком — Не пытайтесь подключать источник питания. если нет соответствующей квалификации и опыта. Неисправная или неправильная проводка электросети может привести к смерти или серьезным травмам.

Базовый блок питания показан на рисунке 2.Совершенно условно во всех отношениях. Для нормального использования используйте трансформатор 40–0–40 В, рассчитанный на 300 ВА. Для обеспечения максимальной продолжительной мощности потребуется трансформатор 50-0-50 В (500 ВА или более). Это даст непрерывную мощность около 450 Вт, а пиковая мощность более 500 Вт возможна с хорошим трансформатором. Помните мои предупреждения об использовании усилителя таким образом и о необходимости дополнительных выходных транзисторов, большого радиатора и вентилятора.


Рисунок 2 — Базовая схема источника питания

Для стран с напряжением 115 В предохранитель должен быть на 6 А, и во всех случаях требуется плавкий предохранитель с задержкой срабатывания из-за пускового тока трансформатора.Для всего, что выше 300 ВА, настоятельно рекомендуется схема плавного пуска (см. Проект 39).

Можно ожидать, что напряжение питания будет выше указанного при холостом ходе и меньше при полной нагрузке. Это совершенно нормально и связано с регулировкой трансформатора. В некоторых случаях невозможно получить номинальную мощность, если трансформатор не имеет соответствующих номиналов.

Мостовые выпрямители

должны быть типа на 35 А, а конденсаторы фильтра должны быть рассчитаны минимум на 63 В (или 75 В, если вы используете источники на 70 В).Электропроводка должна быть толстой, а постоянный ток должен сниматься с конденсаторов, а не с мостового выпрямителя.

Хотя показан с конденсаторами фильтра 4700 мкФ, можно использовать и более крупные. Все, что превышает 10 000 мкФ, слишком дорого и не улучшит производительность сколько-нибудь значимо. Вероятно, лучше всего использовать две крышки по 4700 мкФ с каждой стороны (всего четыре). На самом деле это будет работать лучше, чем отдельное устройство емкостью 10 000 мкФ, а также будет дешевле.

ПРИМЕЧАНИЕ: Обязательно используйте предохранители для источника питания.Хотя они не остановят выход усилителя из строя (как никогда предохранитель), они предотвратят катастрофическое повреждение, которое может возникнуть из-за того, что схема не будет защищена от перегрузки по току. Предохранители могут быть установлены в держателях предохранителей или могут быть встроенными. Последние предпочтительны, так как провода питания могут быть как можно короче. Доступ извне шасси не требуется — если предохранители перегорят, усилитель почти наверняка выйдет из строя.



Указатель проектов
Основной указатель
Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом 2000. Воспроизведение или переиздание любыми способами, электронными, механическими или электромеханическими, строго запрещено согласно Международные законы об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта.Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Страница Создана и Авторские права © Род Эллиотт 25 сентября 2000 г. / 06 мая — добавлена ​​фотография amp. / Июн 2012 г. — обновлены изображения.


8 лучших сабвуферных усилителей [Обзор 2020]

Руководство покупателя сабвуферных усилителей

Усилители могут быть трудными для приобретения, потому что многие из нас не уверены, когда дело доходит до конфигурации и импеданса. Добавьте к этому кучу сбивающего с толку жаргона, и вы быстро окажетесь над головой.

Чтобы прояснить ситуацию, мы углубимся в терминологию усилителей динамиков. Это должно помочь вам прочитать маркетинговую уловку и найти именно то, что вам нужно.

Что означает источник питания Mosfet?

Mosfet — это аббревиатура от Metal Oxide Semiconductor Field-Effect Transistor, для работы которой используется источник питания Mosfet. Это дает ему возможность справляться с колебаниями между полной проводимостью и непроводимостью, обеспечивая в конечном итоге лучшую выходную мощность и эффективность.

Силовая конструкция напоминает V-образную форму и также иногда упоминается как V-образный или V-Mosfet. Они впервые вошли в коммерческое использование в 1970-х годах и имеют несколько преимуществ.

Они быстрее работают, с большей мощностью, и их транзитная частота лучше. Это означает, что они требуют более простой формы защиты от короткого замыкания и с меньшей вероятностью выйдут из строя или станут жертвой вторичных проблем.

Они лучше справляются с более высокими переходными токами, без бета-спада (самая большая причина искажений из-за утечки тока) и полагаются на работу транзисторов драйвера гораздо меньшего размера.Это означает, что их можно использовать в небольших приложениях. Они также отключают устройства быстрее, что устраняет кроссоверные искажения.

Что означает RMS?

RMS означает среднеквадратическое значение маршрута, математический расчет среднего (среднего, полученного путем деления суммы чисел на общее количество членов) набора квадратных чисел.

Проще говоря, это описывает максимальный пиковый уровень выходной мощности, который усилитель может произвести за одну долю секунды для самой громкой части песни.Это не относится к максимальной постоянной выходной мощности, которая обычно намного ниже.

Классы усилителей

Возможно, вы заметили, что усилители классифицируются по одной или двум буквам, но вы можете быть удивлены, узнав, что это не определяет их от лучшего к худшему или наоборот в алфавитном порядке.

Это потому, что на самом деле это не система оценок. Буквы вместо этого указывают на то, насколько эффективны их волновые функции.

Все усилители проводят через волновые формы.Усилитель класса А проводит на 360 градусов формы волны. Это означает, что в конструкции с несимметричным выходом у них меньше шансов иметь фоновый шум, поскольку уровни искажений уменьшаются. Они работают по принципу двухтактной, с двумя выходами, разделяющими положительную и отрицательную части волнового цикла.

Усилителю класса А по существу требуется постоянный ток высокого уровня, даже если в процессе отсутствует выходная мощность. Это дает вам качественный звук, поэтому они часто восторгаются теми, кто ценит качество звука, но, к сожалению, это означает, что они должны постоянно вести себя.

Постоянная проводимость приводит к большим потерям энергии, которая преобразуется в тепло. Накопление может вызвать проблемы с перегревом. Схема усилителя A-класса также требует относительно большего шасси.

Усилитель класса B имеет ту же несимметричную двухтактную функциональность, но гарантирует, что только половина устройств будет работать в любой момент времени, каждое из которых покрывает одну 180-градусную часть 360-градусной волны.

Это более эффективно с меньшими потерями, но создает номинальную задержку между двумя усилителями.

Вот почему мы видим на рынке больше моделей класса A / B, которые, по сути, обеспечивают комбинацию обоих методов и немного повышают эффективность.

Есть также колонки класса G и H, которые мы пропустим, поскольку они не имеют отношения к этой конкретной статье.

Усилители D-класса являются самыми эффективными на рынке и, следовательно, возможно, лучшими. Это потому, что они могут быстро переключать подключенные устройства между включенным и выключенным состоянием. Возможность бездействия позволяет оптимально использовать потребляемую мощность.

Благодаря своим конструктивным характеристикам они могут обеспечить гораздо более высокую выходную мощность, а также менее подвержены проблемам с перегревом. Их также можно разместить в гораздо меньшем корпусе, что делает их компактным вариантом и дает вам больший выбор и свободу в выборе места их установки в автомобиле.

Заключение

Невозможно установить сабвуфер без усилителя, подходящего для работы, добавление одноканального моноблока является разумным решением, и, к счастью, существует множество подходящих моделей на выбор.

Найти подходящий усилитель для вашего сабвуфера может быть непросто, если вы не понимаете жаргонизмов. Мы надеемся, что наше руководство, хотя и в значительной степени техническое, прольет некоторый свет на эту тему. Надеюсь, вы найдете для себя подходящую аудиосистему.

Если вы не уверены, что можете найти в Интернете несколько видеороликов с инструкциями по установке своими руками, обратитесь к профессионалу, который сделает это за вас, и вы получите лучшую аудиосистему.

Мы собрали приличное разнообразие вариантов для удовлетворения самых разных потребностей и уверены, что охватим все наши базы с помощью нашего широкого выбора.Мы уверены, что выбрали одни из лучших из имеющихся, и желаем вам удачи в поиске идеальной силовой головки для работы.

Совет эксперта

Никогда не судите об усилителе по бренду нового сабвуфера. На самом деле сабвуфер требует 3-4 часов приработки. Если вы тоже покупаете сабвуфер, вы можете почерпнуть вдохновение из наших статей по автомобильным сабвуферам.

Знаете ли вы

Некоторые люди считают, что усилители класса D в D обозначают цифровые, но это не более чем неправильное название, фактически, это была просто логическая следующая доступная буква, потому что класс C уже был принят и используется усилителями, которые не предназначены для использования в аудио.

Схема звукового усилителябесплатные электронные схемы Ссылки

3-х транзисторный аудиоусилитель мощностью 50 милливатт — вот небольшой аудиоусилитель, похожий на то, что вы можете найти в небольшом транзисторном радиоприемнике __ Разработано Биллом Боуденом

Усилитель мощности звука с низким уровнем искажений 3,5 Вт — только схема __ Разработано va3iul

Аудиоусилитель класса A 3: 5 Вт — ведет себя как одноклапанный усилитель. Простая схема. Отсутствие перекрестных искажений. __ Контакт: Flavio Dellepiane, fladello @ tin.это

30 Вт PA для 80 метров — Q1 и Q2 — это полевые МОП-транзисторы IRF521. Входной трансформатор представляет собой трехзаходный трансформатор, намотанный на пару уложенных друг на друга ферритовых сердечников. Первичная обмотка выходного трансформатора — 1 виток, с отводом по центру, из латунной трубки. Я использовал часть телескопической антенны от рации. Возможно, я немного увлекся, но снял хромирование, чтобы уменьшить потери RF из-за скин-эффекта. Вторичная обмотка выходного трансформатора — это 3 витка изолированного провода. Сердечник трансформатора состоит из 6 ферритовых тороидальных сердечников, по 3 на каждой латунной трубке.Торцевые пластины изготовлены из односторонней печатной платы __ Разработано самодельным радио EI9GQ

30-ваттный усилитель мощности — это необычная схема для усилителя мощности со сверхнизкими искажениями. Согласно моим первоначальным записям, схема датирована январем 1977 года, поэтому она не совсем современная, но все же достаточно отличается, чтобы быть интересной. Схема была разработана и продана в виде карты поставщиком избыточных компонентов, но даже при использовании в основном транзисторов, отказавшихся от производителя, нам удалось получить около 0.Суммарный коэффициент гармонических искажений 02% при 30 Вт при питании 25 В на 8 Ом. : неплохая цифра даже в наши дни MOSFET и IC. В 1977 году все, что ниже 0,1%, считалось отличным. И эту цифру можно было легко повторить без особого выделения. __ Дизайн Ричарда Торренса

Усилитель мощности MOSFET HI-FI мощностью 300 Вт — Усилитель состоит из двух полностью отдельных монофонических усилителей, каждый канал имеет собственный источник питания, что приводит к нулевым перекрестным помехам между каналами, что является обычным явлением для усилителей с одним и тем же источником питания.Чтобы получить полную выходную мощность, каждый трансформатор питания должен быть рассчитан на 40 В переменного тока, 0, 40 В переменного тока при 640 ВА. В отличие от многих конструкций, в которых для подачи пиковых токов используются конденсаторы-накопители, я предпочитаю иметь исходную мощность, доступную от трансформатора, что приводит к гораздо более быстрым переходным процессам.

Усилитель мощности сабвуфера 300 Вт — В этот проект внесены некоторые важные обновления, как показано ниже. Недавние испытания показали, что с новыми полупроводниковыми транзисторами ON можно получить гораздо больше мощности, чем раньше.Первоначальный дизайн был очень консервативным и изначально предназначался для использования транзисторов 2SA1492 и 2SC3856 (мощностью 130 Вт) с устройствами мощностью 200 Вт (или 230 Вт), некоторые из первоначальных комментариев и предупреждений были изменены в соответствии с требованиями. __ Разработан Род Эллиоттом ESP

Оптоизолированный усилитель высокой линейности с полосой пропускания 30 кГц — в этом примечании к приложению представлены схемы изолирующего усилителя, полезные в промышленных, измерительных, медицинских и коммуникационных системах. Он охватывает спецификации связи IL300s и топологии схем для фотоэлектрических и фотопроводящих усилителей.__ Разработано Vishay Semiconductors, Application Note 50

Усилитель 30 Вт + 30 Вт — только схема __ Разработано Коллином Митчеллом

Усилитель 30 Вт класса AB — это инструментальный усилитель для прослушивания музыки на сцене. Он обеспечивает выходную мощность 21 Вт этой маленькой конструкции. Раньше у меня был приличный усилитель на 10 Вт (RED Free Circuits), но мы как-то его испортили. Теперь я положу это в старую коробку. Я еще не построил его, но моделирование показывает, что он работает так, как я проектировал.В этой конструкции важна проводка из-за отсутствия дифференциального усилителя. Возможно, мне понадобится добавить подавление пульсаций с помощью стабилитрона, как в приведенном выше дизайне. __ Дизайн Marc

Усилитель звука на полевых МОП-транзисторах

30 Вт — этот проект представлял собой своего рода вызов: разработать усилитель звука, способный обеспечивать приличную выходную мощность с минимальным количеством деталей без ущерба для качества. Секция усилителя мощности использует только три транзистора и несколько резисторов и конденсаторов в конфигурации с шунтирующей обратной связью, но может выдавать более 18 Вт на 8 Ом при <0.08% THDAT1 кГц в начале ограничения (0,04% AT1W, 1 кГц и 0,02% AT1W, 10 кГц) и до 30 Вт при нагрузке 4 Ом.

Стереоусилитель мощностью 32 Вт — Стереоусилитель мощности 32 Вт на канал, сделанный с использованием монолитной интегральной схемы TDA2050V. __ Дизайн Энди Коллисон

Коммутатор стереоаудио с 3 входами — Вам нужно больше аналоговых аудиовходов для стереоусилителя или домашнего кинотеатра? Этот 3-х входной стереофонический аудиомикшер выполнит свою работу. Он работает с инфракрасным пультом дистанционного управления, или вы можете просто нажать одну из кнопок на передней панели, чтобы выбрать источник программы.__ SiliconChip

Фильтр 3 кГц + усилитель звука — Эта схема представляет собой секцию усилителя звука для полного оптического передатчика. Схема усиливает и фильтрует голосовые аудиосигналы от электретного микрофона. Схема более подробно описана в. . . Схема для хобби, разработанная Дэвидом Джонсоном П.Э. — 4 июня 2000 г.

Фильтр нижних частот 3 кГц плюс аудиоусилитель — в этой схеме используется микросхема фильтра с переключаемыми конденсаторами от National Semiconductor для фильтрации сигналов с частотами выше 3 кГц, необходимых для голосового звука.Схема включает аудиоусилитель, который предназначен для работы со стандартным головным аудиотелефоном. . . Схема Дэвида А. Джонсона P.E. — 4 июня 2000 г.

3-транзисторный модулятор-усилитель работает с частотами качания — 22.04.10 Идеи разработки EDN Для многих приложений требуется схема для выполнения импульсной модуляции и усиления напряжения для управления нагрузкой последовательностью импульсов. Типичное применение — это управление пьезоэлектрическим генератором в роботе. Другое приложение __ Дизайн схем разработан Хориа-Николай Л. Теодореску и Виктором Кожокару, Технический университет Георгия Асаки, Яссы, Румыния

4-канальный усилитель мощности

с возможностью двухполосного усиления и моста. После создания микроусилителя я был не только впечатлен производительностью LM4780, но и почувствовал себя готовым взяться за более амбициозный проект в области металлоконструкций.Вот результат: четыре канала с возможностью двухканального усиления и моста. __ Дизайн Марк Хеннесси

Селектор 4-канального стереоаудио — дополнительная схема, представленная здесь, полезна для стереосистем. Эта схема имеет возможность подключения стерео выходов из четырех разных источников / каналов в качестве входов, и только один из них выбирается / подключается к выходу в любой момент времени

Источник радиочастотной модуляции с амплитудной модуляцией, 4 МГц — Раньше мне понадобился источник сигнала с амплитудной модуляцией на частоте 4 МГц.Эта схема была буквально брошена вместе с деталями, лежащими на скамейке. Я построил его в стиле мертвого жука на куске покрытой медью платы. Он должен работать с небольшими модификациями или без них, за исключением того, чтобы заставить его колебаться, а на более высоких частотах вам, возможно, придется немного уменьшить емкость конденсатора. Просто будьте __ Разработан Диком Каппелсом

Усилитель мощности 4 X 15 Вт от TA8215 — Здесь уже опубликовано множество электронных схем в области звуковых усилителей. Эта схема немного отличается, потому что это четырехканальный усилитель.Каждый канал этого усилителя может обеспечить выходную мощность 15 Вт на динамик 4 Ом. Усилитель может работать от одного источника постоянного тока 12 В, что позволяет использовать этот усилитель и в автомобильных аудиосистемах

Усилитель звука

40 Вт от TDA2030 — это превосходный усилитель мощности мощностью 40 Вт с использованием микросхемы TDA2030 и двух транзисторов. В схеме используется всего несколько компонентов и не требуется двойной источник питания. Входной сигнал поступает на неинвертирующий вход TDA2030 через разделительный конденсатор постоянного тока C5.

Усилитель мощностью 45 Вт класса B — простота сборки Не требует настройки; Простота сборки Не требует настройки __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Усилитель мощности на полевых транзисторах мощностью 45 Вт — идеальное решение для создания хорошего и недорогого усилителя мощности. __ Дизайн Сэма

4-канальный многорежимный усилитель звука

— Иногда нам нужны настраиваемые многоканальные усилители для экспериментов или для использования в офисах или школах. Вот схема на базе TDA1554Q, настроенная на многорежимную работу с четырьмя выходами каналов.Схемы и __ Электронные проекты для Вас

4-транзисторный усилитель

для малых громкоговорителей. На приведенной выше схеме показан 4-транзисторный служебный усилитель, подходящий для различных проектов, включая приемники, переговорные устройства, микрофоны, телефонные приемные катушки и общий аудиомониторинг. Усилитель имеет схему изоляции мощности и ограничение полосы пропускания для уменьшения колебаний и «моторной лодки» __ Контакт: Чарльз Венцель из Wenzel Associates, Inc.

4-транзисторный передатчик — 4-х транзисторный передатчик __ Цепь + Описание деталей + Примечания __ Разработано Полом К.Шерби

5-полосный графический эквалайзер с использованием одной микросхемы / микросхемы. В этой схеме используется одна микросхема, IC BA3812L, для реализации 5-полосного графического эквалайзера для использования в аудиосистемах Hi-Fi. BA3812L — это пятиточечный графический эквалайзер, в котором все необходимые функции интегрированы на одну микросхему. IC состоит из пяти схем регулировки тембра и усилителей входного и выходного буфера __ Разработан Полом S

5-ваттный аудиоусилитель с использованием TDA1010 — только схема __ Разработано Гаем Роелсом ON6MU

5-ваттный усилитель звука класса A — в старые ламповые времена большинство коммерческих аудиоусилителей, подходящих для компактных интегрированных моно- или стереофонических проигрывателей, использовали топологию одноклапанного усилителя.Схема обычно реализовывалась с помощью клапана разного типа, например. г. триодный пентод ECL86. Общими характеристиками этих усилителей были: работа класса A, выходная мощность в диапазоне 3,5 Вт, входная чувствительность около 600 мВ для полной выходной мощности, THD около 3% при AT3 Вт и 1 кГц. Лучшие модели показали значения THD 1,8% для AT3W и 0,8% для AT2W. Эта твердотельная двухтактная несимметричная схема класса A способна обеспечивать звук, сопоставимый с характеристиками ламповых усилителей, обеспечивая большую выходную мощность (6.9 Вт при нагрузке шкафа громкоговорителя 8 Ом), меньший коэффициент нелинейных искажений, более высокая входная чувствительность и лучшая линейность.

5-ваттный миниусилитель 28Mc (или 27Mc CB) с одним транзистором — Ham RadioV-U) ВЧ УСИЛИТЕЛЬ Схема __ Разработано Гаем Роелсом ON6MU

5-ваттный УВЧ ТВ-усилитель — Эта небольшая схема представляет собой линейный усилитель для управления небольшими ТВ-передатчиками УВЧ. Его усиление составляет 7 дБ и может усиливать сигнал в диапазоне 450-800 МГц. Вы можете управлять схемой с сигналом от 1 до 1,5 Вт.Лучше использовать двухслойную печатную плату со вторым слоем, подключенным к земле. Используйте стабилизированный источник питания на 25 вольт и минимум 5 ампер. Корпус транзистора — SOT-122A, будьте осторожны, потому что транзистор очень токсичен для вашего здоровья. Настройка может быть достигнута поворотом двух переменных конденсаторов. Не забудьте использовать радиатор для обоих транзисторов, особенно для BLW89, и было бы лучше, если бы вы также установили небольшой вентилятор.

Сверхлегкий, высокомощный усилитель мощностью 5 000 Вт, без импульсного источника питания — Эта схема представляет собой стереоусилитель 2×2, 500 Вт RMS, сверхлегкий и без импульсного источника питания.Схема просто показывает канал и источник питания, который он поддерживает для двух каналов. Звуковая цепь должна быть продублирована, но блок питания поддерживает два канала без проблем __ Обращайтесь: IQ Technologies

Усилитель мощности звука 5,8 Вт — простой и очень дешевый усилитель мощности звука

Усилитель

50 Вт — это удобный, простой в сборке усилитель общего назначения на 50 Вт. Усилитель имеет вход для радио, телевизора, стерео или другого устройства линейного уровня. Он также имеет вход фонокорректора для проигрывателя, гитары, микрофона.__ Дизайн Аарона Торт

Усилитель звука

50 Вт с использованием ICL8063 — Эта простая схема смешивает два или более каналов в один канал (например, стерео в моно). Схема может смешивать столько каналов, сколько вам нужно, и потребляет очень мало энергии. Микшер показан с двумя входами, но вы можете добавить столько, сколько захотите, просто продублировав «секции», которые четко видны на схеме. __ Дизайн Аарона Торт

50 Вт усилитель мощности звука — этот простой усилитель мощности звука был первоначально разработан для семинара по монтажу плат, проводимого студенческой группой OSU IEEE.На семинаре этот усилитель сконструировали по 20 человек каждый. __ Разработано Полом Стоффрегеном. Разработано зимой 1995 года для семинара

студенческой группы OSU IEEE.

50 Вт моноблочная версия «Engineer’s Amp» — я хотел, чтобы дизайн был экономичным, чтобы не использовались какие-либо модные детали. Силовой трансформатор представляет собой трансформатор гитарного усилителя (Fender 100W), Hammond 290FX или аналогичный из заводских устройств гитарного усилителя. Относительно дешево и доступно. OPT — это простой старый Hammond 1650N.Конечно, вы можете использовать Edcor или что-то еще. __ Дизайн Пит Миллет

5-полосный графический эквалайзер — в этом эквалайзере используются недорогие операционные усилители. На рынке легко доступны операционные усилители хорошего качества с питанием от одного источника напряжения. Операционный усилитель должен иметь плотность шума менее 24 нВ / ВГц, __ Electronics Projects for You

5-полосный графический эквалайзер — Эта законченная высококачественная 5-полосная схема эквалайзера с низким уровнем шума основана на монолитной линейной интегральной схеме LA3600 производства SANYO.Эта схема очень проста в сборке и имеет хорошее качество. Вы можете использовать его с портативными компонентными стереосистемами, магнитофонами, магнитофонами, автомобильными стереосистемами и т. Д. Это встроенный операционный усилитель. __ Дизайн YMYA electronics-IZHAR FAREED

Инвертор

5 Вт — Прокрутите до этого. Один транзистор — это все, что вам нужно для этого простого инвертора. Основная цель этой схемы — обеспечить подходящее питание для всех видов зарядных устройств малой мощности, которые обычно подключаются к сети, таких как мобильные телефоны, электробритвы и т. Д., Даже электронная неоновая лампа мощностью 5 Вт была успешно подключена.__ Разработан ди Доменико Ди Марио

Усилитель мощности OCL 100 Вт Cocok Untuk Луар Руанг атау Сабвуфер

Rangkaian Power Amplifier OCL 100 Вт 2SC5200
Setelah kemarin saya menyajikan beberapa rangkaian усилитель kecil yang cocok untuk домашняя аудиосистема, kali ini saja tampilkan proyek DIY аудио усилитель dengan выходная мощность yang besar, menghasilkan дайа 100 ватт, динамик pada beban 8 Ом, atau 200 ватт, bngila dibebanedi, динамик denganmibanedi dengan.Джади Била Кемарин Кита merakit аудио Untuk Rumahan, Мака Кали Ини Masuk Ke Merakit усилитель Untuk Kebutuhan публичный адрес Atau Pro Audio.

Untuk DIYer pemula tidak saya sarankan merakit усилитель. Tapi bila anda sudah sukses merakit усилитель TIP2955-TIP3055 янь saya sajikan sebelumnya, maka anda sudah siap untuk merakit усилитель ini. Усилитель ini masih dalam kateogori mudah dirakit, karena tidak ada pengaturan arus bias, tinggal pasang komponen, langsung bisa di uji coba. Perhatikan juga cara menata kabel dan Grounding-nya sesuai dengan artikel saya sebelumnya, agar tidak terjadi cacat suara dan dengung.

PCB dan Layout Komponen Power Amplifier 100 Watt
Untuk транзисторный выход-ня и биса menggunakan Toshiba 2SC5200 atau yang sangat populer disekitar kita Sanken 2SC2922, kedua transistor ini memang dikhusukan untuk усилитель berdaya besar, sehingga bisa di supply dengan voltase yang cukup tinggi. Tentunya bila anda menggunakan транзистор ян асли +/- 32 вольт atau lebih, tapi jika anda kurang yakin bahwa transistor anda asli maka sebaiknya jangan di beri catu daya yang terlalu tinggi pakai saja dulu +/- 15 вольт.Карена транзистор palsu tidak memiliki ketahan terhadap catu daya tinggi.

Karena PCB dan layout komponen sudah saya buatkan, maka anda tinggal menjiplak saja dan mencetak-nya pada PCB Board. Била анда кесулитан мембуат PCB-нья ками menyediakan янь судах джади унтук анда. Proyek ini saya sediakan hanya Untuk keperluan pribadi atau pendidikan. Apabila Anda Ingin memperbanyak Untuk tujuan komersial harap meminta ijin tertulis дари ками sebagai pemengang hak cipta.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
