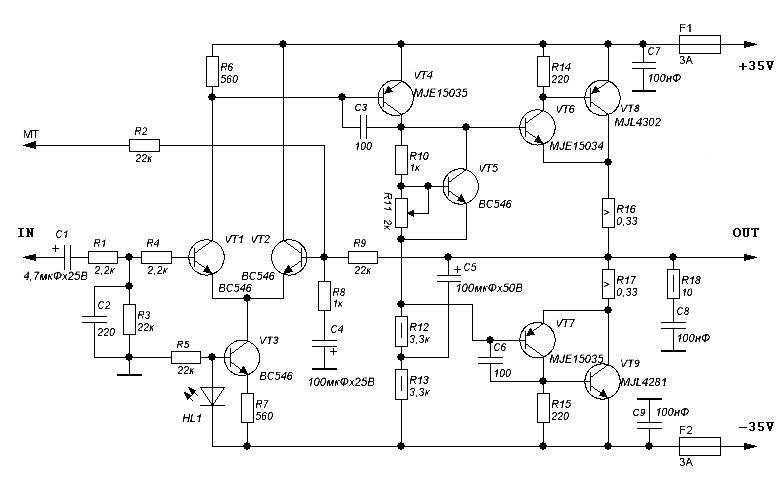

Усилитель на 50 ватт своими руками: HI-FI по-русски

Схема усилителя звуковой частоты 2х50Вт с предусилителем (TDA1514A, TDA1524A)

Усилитель с большой выходной мощностью и малым коэффициентом нелинейных искажений можно построить, если в его конструкции использовать микросхемы PHILIPS. На рис. 23.22 представлена блок-схема УМЗЧ на микросхемах TDA1514A и TDA1524A.

ИМС TDA1514A имеет такие характеристики:

  • Напряжение питания.................................двухполярное, 10...30 В.
  • Выходная мощность при Un = 27 В.............не менее 50 Вт.
  • Сопротивление нагрузки...........................4...8 Ом.
  • Коэффициент гармоник.............................не более 0,01%.
  • Полоса звуковых частот............................20...25000 Гц.
  • Относительный уровень шума....................80 дБ.

Он состоит из предварительного усилителя-термоблока А1 на микросхеме TDA1524A, двух однотипных оконечных усилителей А2, АЗ на микросхемах TDA1514A, стабилизатора питающего напряжения DA1 и сетевого блока питания, собранного на элементах Т1, VD1, VD2, С1, С2.

Переменные резисторы R1...R4 предназначены для следующих целей: R1 — громкость, R2 — тембр НЧ, R3 — тембр ВЧ, a R4 — баланс. Акустические системы подключаются к разъемам XS2 и XS3, а входной сигнал от электродатчика гитары величиной 0,25 мВ ... 1,25 В подается на разъем XS1.

На рис. 23.23, 23.24 представлены принципиальные схемы блоков А1, А2 и АЗ.

Рис. 23.22. Блок-схема УМЗЧ на микросхемах фирмы PHILIPS



Рис. 23.23. Принципиальная схема предварительного усилителя термоблока А1



Рис. 23.24. Принципиальная схема оконечного каскада усилителя, блоки А2, АЗ

Детали

В усилителе использованы постоянные конденсаторы типа КМ, а электролитические конденсаторы типа К50-35, постоянные резисторы типа MJ1T с мощностью, указанной на схемах. Силовой трансформатор самодельный и намотан на тороидальном сердечнике из электротехнической стали. Геометрические размеры тора: внешний диаметр 100 мм, внутренний 55 мм и высота 40 мм. Обмотка I содержит 1200 витков провода ПЭВ-2 0,14, а обмотки II и III содержат по 150 витков провода ПЭВ-1 1,2 мм. Сетевой выключатель SA1 импортный, содержащий внутри неоновую лампочку. Микросхемы TDA1514A в блоках А2 и АЗ установлены на радиаторах от мощного диода BJI-200, распиленного пополам перпендикулярно ребрам. Детали блоков А1, А2 и АЗ смонтированы на печатных платах, вырезанных из листового стеклотекстолита толщиной 1...1,5 мм. На рис.23.25, 23.26 даны печатные платы блоков А1, А2, АЗ и монтаж их деталей. На печатной плате блока А1 резисторы устанавливаются вертикально.

Рис. 23.25. Печатная плата (а) и монтаж на ней деталей блока А1 (б)



Рис. 23.26. Печатная плата (а) и монтаж на ней деталей оконечного каскада усилителя (б)

Рис. 23.27. Конструкция УМЗЧ на ИМС фирмы PHILIPS

Все детали усилителя собраны на дюралюминиевом листе размером 330x200x5 мм, помещенном в металлический корпус (рис. 23.27). Для вентиляции напротив радиаторов в верней части корпуса и листе-шасси просверлен ряд отверстий диаметром 4.

..5 мм. Правильно собранный усилитель налаживания не требует. При необходимости конструкцию УМЗЧ можно дополнить светодиодным индикатором уровня.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Транзисторный усилитель мощности низкой частоты LJM MX50 SE (мощность до 100 Вт)

Обзор на радиоконструктор MX50 SE.
Лучший из несложных самодельных УНЧ средней мощности?
Вам интересно? Тогда читать обзор!
Мультиобзор: усилитель, корпус, предусилитель, конденсаторы и прочее.

Предисловие. Почему собрал этот УНЧ?

Была у меня идея по-быстрому собрать несложный компактный УНЧ не очень большой мощности. Первоначально планировал собрать УНЧ на LM1875 — mysku.ru/blog/aliexpress/51683.html. Приобрел китайский кит как базовый тестовый макет, корпус и трансформатор. После сборки конструктора выяснилось, что УНЧ на этой микросхеме на предельных напряжениях питания не может нормально работать на нагрузку 4 Ома — микросхема быстро нагревается, не успевает отдать тепло на радиатор.
И отключается по теплозащите. Меня это не устраивало. Так как самые дорогие радиодетали (корпус и трансформатор) были куплены — то принял решение искать схему другого компактного УНЧ. В комментариях к обзору тов. Fizik и тов. KarlikNos (https://mysku.ru/blog/aliexpress/51683.html#comment2043615) порекомендовали сабж. Решил попробовать собрать этот УНЧ. Дело было в мае. Сейчас декабрь. УНЧ собран 🙂

Перечислим параметры хорошего «народного» УНЧ
1. Должен быть дешев
2. Не содержать сильно дефицитных деталей
3. Прост в сборке и настройке
4. Обладать достаточной мощностью
5. Должен хорошо играть музыку и обладать хорошими характеристиками.

LJM MX50 SE — кандидат это звание. Радиоконструктор можно купить за 12$ на электронных площадках типа ebay и алиэкспресс. Обычная цена около 15-16$. Я указал другого продавца на ebay. Тот, у кого покупал, сейчас не продает этот товар.

Другие варианты этого кита

На али-ебее продают спаянные варианты этого кита (стоят на 8-10$) дороже.
Есть киты с выходными транзисторами Сакен 2SA1295/2SC3264 или 2SA1186/2SC2837. Стоят сильно дороже. Оригинальность транзисторов проверить невозможно. Поэтому лучше купить дешевый кит, а транзисторы выходные потом купить в проверенном месте и установить на отлаженную плату.
Китайцы продают вариант MX100 (ищется по этому имени) — то же самое, что и MX50 SE, но на одной плате: два канала, БП и защита акустики от постоянки+задержка при вкл питания.

Продают в виде кита, собранной платы или даже собранного УНЧ. В эту версию тоже пихают перемаркированные KEC дорогие сакены:

Если бы не моя ситуация с готовым корпусом и трансформатором, то скорее всего купил бы готовый УНЧ и доводил его до ума. Как это можно сделать — см ниже. Во время работы над этим проектом не знал о существовании MX100.
Продают трансформаторы питания, клеймы для подключения, радиаторы под транзисторы, корпуса и проч. для этого УНЧ

Комплектация
Пришла посылка с небольшим пакетиком, двумя платами и деталями:

К качеству односторонней печатной платы претензий нет.
Все сделано отлично. Легко паяется. Все подписано.


Тут есть плата, если кто-то захочет повторить с помощью ЛУТ-а (хотя при такой цене кита смыла в этом особого нет)

Выходные транзисторы южнокорейские KEC. Производятся по лицензии Тошибы. Стоят копейки. Соответственно, никто их не подделывает. Выводы не магнитятся.

Другие радиодетали, если кому-то интересно


На международном форуме народ отмечал хорошее качество радиодеталей за такую небольшую цену. Электролиты «Рубикон», филиппинские обычные конденсаторы и прочее. Как проверишь правда это или нет? Поверим международному сообществу радиолюбителей. Лишних деталей нет (подкладки под транзисторы не считаем). Положили все, что на плате указано.

Сборка
Собирается все это хозяйство не спеша за четыре-пять часов.

Трансформатору на 200-250 Ватт с двумя вторичными обмотками на 18 В переменки (у меня, правда, трансформатор с 4-мя вторичными обмотками на 18В — поэтому и два диодных моста).

Блок питания — диодный мост и два электролита 4700 мкФ на 50 В на каждую из шин. Питание у УНЧ двухполярное. 26 Вольт на каждую шину после выпрямителя.

На стенде:

Транзисторы выходные через подкладки на радиатор устанавливаются, чтобы не было прямого контакта металлической пластины и радиатора.
Правильно собранный усилитель в настройке не нуждается и начинает работать сразу при подключении нагрузки и подаче сигнала. Но сразу включать страшно. Поэтому стандартная процедура проверки. Вместо нагрузки на выход мощный резистор на 8 Ом, вход закоротить. Первое включение через лампочку. Если лампочка вспыхнула и тут же погасла, ничего не задымилось и не взорвалось — то все ок. Иначе беда — проверяйте монтаж, сопли, транзисторы. Дальше проверяем питание на плате УНЧ и постоянное напряжение между выходом УНЧ и землей. Должно быть до 30 мВ. У меня в первом варианте было вообще все шикарно на обеих каналах:


Отключаем закороченный на землю вход и лампочку. Если вы все еще боитесь подключать динамики и подавать сигнал, тогда воспользуемся звуковым генератором и осциллографом. И подадим на вход тестовый сигнал — синус 1 кГц:


Должен быть ровный неискаженный синус. Получаем на нагрузку 8 Ом мощность максимальную Pмах=80 Ватт Pсреднеквадратич=58 Ватт. При питании 26 В на одной шине. Дальше наступает клипинг. На вход подавался сигнал Vpp=1.6 В. При меньших мощностях с синусом тоже все ок на разных частотах.

Почему указываю Vpp (напряжение между макс и мин значением сигнала) на входе УНЧ

Потому что такой сигнал показывает мой генератор на своем экране и так мне удобно отлаживать, когда я смотрю на его экран

Подадим прямоугольник:

Тут тоже все шикарно.

Вот теперь подключаем (лучше через схему защиты от постоянки на выходе) динамик и можно слушать музыку.

Все эти работы по сборке УНЧ и тестированию можно выполнить за выходной день — часов за 6 свободного времени. Отладки УНЧ почти никакой нет. Все сразу работает. Все — готово? НЕТ. Начинается самое

неинтересное — доводка до готовой конструкции. Эта доводка занимает примерно 90% процентов усилий и времени, чем сборка схемы.

Первым делом выберем корпус для УНЧ. Все остальное диктуется корпусом. Самоделку начинают с корпуса, а потом все остальное — платы, БП и проч.

Корпус
Корпус был у меня такой:

Ищется на ebay «Full Aluminum amplifier chassis amp Enclosure DAC Box 260*270*90mm L163-67»
Стоил с доставкой около 4800 руб (75$). Самая дорогая радиодеталь.
Внешние размеры: width 260mm Height 90mm Depth 270mm
Внутренние размеры: Width 250mm Height 80mm Depth 205mm

В комплекте — фурнитура для сборки, ножки, колодка питания, кнопка переключения входов, ручка регулятора громкости, кнопка включения. Нет RCA разъемов и коннекторов для акустики.

Пришел в разобранном виде. Упаковано хорошо. Собирается нормально. 2. Толщина подложки 6 мм.

Минусы корпуса:
1. Хилая кнопка питания SW-3. При неосторожной сборке может сломаться. Лучше купить на али ЗИП — «AC 250V 2A/8A Latching SPST Push Button Power 2Pin Switch SW-3 Switches»

2. Селектор каналов не запоминает включенный вход при выключении питания. Всегда включается центральный вход.
3. Так как блок реле напаивается прямо на разъемы, то получается сложно разбираемая схема.
4. Нет вентиляционных отверстий снизу корпуса. Только сверху.
5. Для того, чтобы все части корпуса были соединены вместе, нужно зачистить краску — иначе части корпуса не прозваниваются и не образуют экран.
6. Когда собрал окончательно УНЧ обнаружил, что если на вход не подключен источник сигнала или не стоит заглушка на землю в разъеме, то при переключении на этот вход на максимальной громкости очень тихо слышен сигнал с другого входа (разумеется если там он есть). Грешу на разводку земли на входных RCA разъемах — я их спаял все вместе и подключил к плате селектора. Возможно, было лучше тянуть отдельные провода от каждого RCA разъема на регулятор громкости или на общую точку земель? Если кто-то знает причину — подскажите.

Питание для УНЧ

Силовой трансформатор
Как известно, мощность и качество УНЧ определяется его питанием. Силовым трансформатором и блоком питания.

Силовой трансформатор — общая мощность 200-250 VA (Ватт) для двух каналов (стерео). Первичная — 220 В. Две вторичные обмотки. Питание ведь двухполярное. Вторичная зависит от нагрузки. На международном форуме появляется разработчик это кита под ником LJM_LJM. Он советует следующие напряжения вторичных обмоток для акустики сопротивлением:
2 Ома — 12 В переменного напряжения — после выпрямителя около 17 В
4 Ома — 18 В переменного напряжения — после выпрямителя около 26 В
8 Ом — 25 В переменного напряжения — после выпрямителя около 35 В

Естественно, акустику большего сопротивления можно подключать к УНЧ с меньшим питанием. Мощность уменьшится. Если подключит акустику 4 Ома к варианту питания 35В, то этот эксперимент приведет к выходу из строя выходных транзисторов KEC B817/D1047. Другие транзисторы нужно туда ставить. Поднимать питание выше 35В тоже не рекомендуют. Выход из строя транзисторов, ухудшение параметров, пересчет схемы, изменение схематехники… Народ с международного форума мучал схему в симуляторе и признали, что детали из набора — оптимальная схема. По параметрам, схемотехнике, деталям, цене. LJM_LJM написал, что если большая мощность нужна — купите другой кит.

Я решил остановиться на трансформаторе 250 Ватт с питанием вторички 18 В. Получаем УНЧ на 4 Ома (макс 100 Ватт) либо 8 Ом (макс 60 Ватт). В ЧиД был такой троидальный транс «Торэл ТТП250 (2х2х18В, 3.5A), Трансформатор тороидальный, 2х2х18В, 3.5A» — купил его за 2300 р. Четыре вторичные обмотки позволят либо сделать «двойное моно» либо использовать на каждое плечо две обмотки, использовав двухполупериодный выпрямитель. В ходе экспериментов сделал две схемы, но в итоге остановился на варианте «двойное моно» — отдельный БП на канал.

Между трансформатором и корпусом — изолирующая прокладка из силикона. Так как сверху трансформатора у меня расположен блок питания, то сверху тоже заизолировал такой же прокладкой.

У трансформатора от Торэл по окончанию сборки выяснилась такая особенность — он немного гудит, если включается в розетку в одной из комнат квартиры. Гудит слегка даже без нагрузки. С нагрузкой гудит так же. В закрытом корпусе почти не слышно. В той комнате, где отлаживался УНЧ, все было ок. Разные провода проводки от счетчика на входе в квартиру идут на разные комнаты. Грешу на качество проводки в квартире, электропитания в сети и качество трансформатора от Торел. На всякий случай, заказал еще один на замену. Как придет — попробую сначала протестировать. Если все ок будет, заменю. Первый раз с таким столкнулся.

Блок питания
Стандартный выпрямитель и конденсаторы фильтра.

Диодные мосты собраны на диодах Шотки MBR20100CT. Установил их на радиаторы небольшие. Даже на полной нагрузке они не греются. Конденсаторы фильтра — Nichicon Elko Low ESR 35В 4700 мкФ. Обычные, не для аудио. Брал в Германии на ebay. По два на плечо. Всего 8 штук. Общая емкость — 37600 мкФ.

Шунтирование SMD керамикой 0.1 мкФ. Запаяно прямо на выводы конденсаторов. Резисторы для разряда конденсаторов — 2 Ватта 4.7 кОм. Предохранители на 2А. Накосячил немного — диоды индикации питания на шинах надо было установить после предохранителей. Установил до. Переделывать не стал. Еще потом добавил по резистору 5 ваттному 0.68 Ома между конденсаторами фильтра для уменьшения пульсаций (CRC -фильтр) — но решил отказаться от них — закоротил. На уровень фона УНЧ они не влияли. Печатку сделал ЛУТ-ом:


На питании 220 В стоит предохранитель на 2А. Софт-старт устанавливать не стал. Предохранитель не перегорает от заряда батареи конденсаторов при включении. Так же установил после включателя питания перед трансформаторами EMI фильтр на 10А — ищется на ebay по словам «250VAC 10A Power Line EMI Filter Three Lines Metal Housing EMI Filter CW1B-10A-L»

Защита АС по постоянного напряжения и задержка при включении
Применил такой кит с ebay — «UPC1237 Speaker Protection Board DIY KIT Used Japan OMRON Relay for Dual Channel» стоимостью около 10$

Радиоконструктор усилителя мощности JLh2969 mini 3 Ватт х 2 на транзисторах pnp

1. Заменить резистор R5 подстроечным в 200 кОм. Лучше это сделать сразу, не паять постоянный резистор. Даже если дальнейших экспериментов делать не будите. После прогрева схемы, выставить на плюсе конденсатора С2 половину напряжения. Потом можно заменить на постоянный.

2. Замена регулятора громкости на нормальный ALPS RK27 mysku.ru/blog/ebay/40146.html Тот, который в конструкторе — фигня полная.

3. Заменяем все конденсаторы на нормальные. Я поставил: обычные — WIMA MPK, электролитические — ELNA Silmic II. Звук улучшился. Конденсатор C2 поменял на ELNA LAO 10000uf 63V for Audio. Это изменение радикально улучшило звук. Чем качественнее этот кондер и чем больше его емкость — тем лучше.

4. Питание. В стоке БП усилка — диоды и два конденсатора. Основной фильтрующий конденсатор — чем больше его емкость — тем лучше. У меня стоит на каждый канал 33000 мкФ, 50 В. Еще лучше набрать батарею параллельно соединенных конденсаторов с низким ESR. Можно использовать CRC фильтр, электронный фильтр на транзисторе. Я перепробовал разные варианты — самый лучший стабилизированное питание на LM317 по схеме radiopages.ru/audio/power-amplifier/amplifier-jlh-6.html с умощением микросхемы транзисторами (самый мощный транзистор — на приличный радиатор — у меня вместе с остальными транзисторами). LM317 почти не греется на этой схеме:

Звук от стабилизированного питания стал сильно лучше. Плюс шунтирование всех электролитов керамикой 0.1 мкФ.

5. Мощности в 3 Ватта оказалось недостаточно. Мы же музыку слушаем, а не синус. А у музыки динамический диапазон меняется примерно раз в пять. А чтобы увеличить мощность нужно поднять напряжение питания (электролиты должны браться с запасом с коэф. 1.5). Я особо не увлекался — 18 Вольт трансформатор дает мощность на выходе усилителя в 5 Ватт. Большее увеличение мощности регулятором громкости без повышения напряжения питания вызывает искажение — усилок уходит из класса А. Мне достаточно и 5 Ватт выходной мощности.

6. Улучшаем качество звука поднятием тока покоя с 0. 6 А до 1 А (крутим резистор RV1). Большее увеличение тока покоя у меня улучшения звука не дало. Раз увеличиваем ток покоя — тогда больше радиаторы, мощнее транс в БП и т.д. 🙂 У меня через 30 минут прослушивания радиаторы нагреваются до 45 градусов, через два часа — до 55 градусов. В комнате 21 градус. Зима. 1А 18 В. Усилок при включении слушать невозможно — песочит. Минут через 15 как прогреется заметно лучше. Через 2 часа — вообще рулез! Жрет при этом постоянно 40 Ватт. JLH 1989 mini. А большие варианты могут квартиру обогревать 🙂

7. Подбор выходных транзисторов. Пробовал TIP42C, MJL21193, A1941, 2SA1302. По звуку больше всего понравились 2SA1302. Транзисторы подбирать парами по h31э на рабочем токе (1 А у меня). Транзисторы естественно, настоящие, не подделки.

8. Транзистор Tr3. Разные пробовал. Лучше всего с 2SA1930 звук вышел.

9. Решил все таки защиту АС поставить (от постоянки и задержки питания) mysku.ru/blog/china-stores/43713.html. Так как при выключении неприятные звуки происходят. Питание защиты — отдельный трансформатор.

10. После всех этих модификаций решил сделать другую плату по усилитель и питание. Конструкцию сделать по схеме «двойное моно» — два полностью независимых канала в одном корпусе. Компоновку взял за основу из конструктора, но изменил под свои детали и землю по-другому развел. Наверное кривато развел. Но посторонних фоновых шумов нету. Норм. Если кто-то захочет повторить конструкцию, пишите вышлю платы — у меня еще две штуки осталось (5 штук заказывал).

Конструкция:

Усилок



БП со стабилизатором:


На радиаторах:

C радиаторами начудил по неопытности. Пришлось вертикальное расположение выбрать:

Готовая конструкция:


В работе после двух часов прогрева. См температуру на радиаторах у транзисторах:

Все таки JLH не для тяжмета. А Johanna Kurkela шикарно сейчас играет.

Простая схема усилителя мощности 50 Вт

Простая схема усилителя мощности 50 Вт объясняется ниже, давайте узнаем, как построить ее дома, используя этот универсальный чип с одним усилителем LM3876T

Автор: Dhrubajyoti Biswas

ОБНОВЛЕНИЕ: для 40 Вт схемы усилителя пожалуйста посетите эту ссылку .

Анализ схемы

Хороший усилитель мощности - необходимость, особенно когда дело касается прослушивания музыки. Усилитель, добавленный к звуковой системе, определенно улучшит качество музыки.Таким образом, этот проект попытается дать вам подробное представление о том, как создать простой усилитель мощности на 50 Вт.

Система, с которой мы будем иметь дело, в первую очередь основана на технической спецификации, изложенной в National Semiconductors , и после этого результат оказался хорошим. Простой в сборке и хороший выход с точки зрения искажений и шума, в следующем разделе будет подробно описано, как он построен.

Прежде чем приступить к этой разработке, мы протестировали печатную плату, и результат оказался положительным.Мы получили очень хорошее качество звука при условии, что схема защиты не находится в рабочем состоянии.

Последняя стабильная версия платы ESP P19 (Rev-B) имеет несколько изменений, например, отключено подключение к монитору ухудшения звука [SIM].

На следующем рисунке представлена ​​компоновка исходной платы:

Схема платы

Работа схемы

Согласно схеме, добавлены полиэфирные байпасные конденсаторы, а схема отключения звука отключена, поскольку она в основном полезна, когда разработка предусилителя.Однако мы внесли некоторые изменения в плату, чтобы освободить место для разъемов питания и входа.

Как показано на рисунке выше, усиление по напряжению установлено на 27 дБ, и его можно изменить, добавив резисторы разного номинала для пути обратной связи.

Катушка индуктивности имеет 10 витков эмалированного медного провода толщиной 0,4 мм и намотана на корпус резистора 10 Ом. Припаянный провод лежит на конце резистора, и изоляция должна быть очищена щеткой с каждого конца.

Мы рекомендуем использовать 1 Вт типа 10 Ом и 2.Резисторы 7 Ом. Остальное следует металлической пленкой 1%. Также идеально поддерживать напряжение в электролитических конденсаторах 50 В.

Для источника питания 100 нФ (0,1 мкФ) следует размещать рядом с ИС, чтобы избежать колебаний. Источники напряжения для поддержания полной нагрузки должны быть около +/- 35 вольт, что даст 56 Вт (макс.).

Также для достижения наименьшего теплового сопротивления радиатора важно задействовать максимальную мощность. Это можно сделать, установив слюдяную шайбу без изоляции. Однако помните, что радиатор нуждается в изоляции от шасси, так как радиатор поддерживает напряжение питания –ve.

На следующей схеме на рисунке показаны изменения, которые мы внесли в исходную плату:

Ссылаясь на рисунок выше, измененная плата очень похожа на исходную, за исключением некоторых изменений путем удаления некоторых компонентов вместе с SIM-картой.

Имеющаяся на плате развязка обеспечивает отличные характеристики. Он использует электролитический полиэстер 100 нФ и электролитический 220 мкФ.

В качестве альтернативы вы также можете использовать монолитный керамический конденсатор на каждой шине. Хотя C1 и C2 относятся к поляризованным электролитам, вы можете использовать неполяризованные электролиты.

Другой вариант - применить к C1 полиэфирный колпачок емкостью 1 мкФ. Если C1 предназначен для использования в качестве твитера, вы можете использовать небольшие значения 100 нФ, что неплохо.

Если вы строите предлагаемую простую схему усилителя мощности на 50 Вт для использования ее в высокочастотном или среднечастотном динамике системы с двойным / триампированием, значение C1 необходимо уменьшить до 100 нФ (3 дБ при 72 Гц).

Также вы можете использовать полиэстер 1 мкФ с частотой -3 дБ при 7,2 Гц в случае любого общего использования. Однако эта регулировка повысит качество низких частот, и вы также можете применить любое значение до 10 мкФ (прибл.) на C1, если это необходимо.

Новый дизайн печатной платы облегчает использование усилителя как двойного моно. Вы можете разделить дорожку на печатной плате, в то время как у каждой отдельный источник питания.

В то время как IMO несет меньше очков, это позволяет разрезать печатную плату пополам, причем каждая половина имеет свой собственный источник питания. Плата дает возможность выполнять выходное соединение с выводами печатной платы или с помощью выступа для крепления на печатной плате.

Обновление дизайна

В соответствии с дизайном платы, показанным на рисунке, вы можете использовать LM3886.Он очень похож, да и спецификация выше.

На печатной плате также предусмотрено соединение контактов № 1 и 5. Кроме того, вы также можете использовать плату в качестве моста в случае LM3886 для достижения 120 Вт на 8 Ом. Мы предлагаем использовать P87B для включения сигнала вне фазы, необходимого для работы BTL.

Запуск усилителя в режиме инвертирования является обычным явлением, но это приводит к низкому сопротивлению предусилителя, что может вызвать проблемы, поскольку вы можете обнаружить искажения или проблемы при нагрузке.Таким образом, управление усилителями всегда безопасно, поскольку P87B может управлять каждым усилителем индивидуально.

Принимая во внимание, что параллельная работа часто является общим предложением при построении этой системы, наш опыт в этой области не рекомендует то же самое.

Требования к допуску усиления во время параллельной работы очень строгие, так как вам необходимо обеспечить соответствие усилителя 0,1% или сохранить его во всей полосе пропускания.

Теперь, поскольку полное сопротивление ИС имеет низкий выходной сигнал, поэтому даже 100 мВ могут в конечном итоге вызвать высокие циркулирующие токи через ИС.Поскольку обычно предлагается 0,1 Ом, несоответствие в 100 мВ может привести к 0,5 А циркулирующего тока, что приведет к перегреву.

Схема расположения выводов

На рисунке выше показаны выводы ИС для LM3876, где контакты расположены в шахматном порядке, чтобы дорожки печатной платы проходили по контакту ИС. LM3886, с другой стороны, очень похож на первый, и его можно использовать, добавив немного больше мощности, если это необходимо.

Однако единственное различие между ними заключается в том, что в LM3886 контакт 5 обязательно должен подключаться к источнику питания + ve.

Печатная плата, используемая в этом усилителе, в основном предназначена для стереоусилителя. Он односторонний с расположением предохранителя питания на плате. Стереоплата содержит четыре небольших предохранителя (115 мм x 40 мм).

В целом измененная плата, показанная на Рисунке 1.1, имеет тот же размер, что и оригинал (как показано на Рисунке 1.0), и мы применили аналогичный интервал между ИС, чтобы облегчить модернизацию, если это необходимо.

Однако в качестве предостережения помните об использовании радиатора для этого проекта, так как система сильно нагревается за короткое время, что может привести к повреждению оборудования от перегрева.

Использование TDA7492 IC

Datasheet TDA7492

Еще один очень хороший 50 + 50-ваттный стерео усилитель класса D BTL может быть построен с использованием одной IC TDA7492.

Полную принципиальную схему этой цепи можно увидеть ниже:

Абсолютный максимальный рейтинг ИС TDA7492

  • Напряжение питания постоянного тока VCC для ИС не должно превышать = 30 В
  • VI Пределы напряжения для входных контактов STBY, MUTE, INNA, INPA, INNB, INPGAIN0, GAIN1 должны находиться в пределах от -0,3 до 3,6 В
  • Максимальная температура корпуса ИС, которая не должна превышать: от -40 до +85 ° C
  • Максимальная температура перехода Tj ИС не должна превышать = От -40 до 150 ° C
  • Tstg Температура хранения должна быть от -40 до 150 ° C
Основные электрические характеристики
О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схемотехник / дизайнер печатных плат , производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

TDA2050 Усилитель HiFi Menghasilkan 50 Вт Music Power

Spesifikasi TDA2050 menawarkan power yang besar dan kualitas hi-fi усилитель yang baik (номер: st.com)
Ingin merakit усилитель янь мудах, мурах дан menghasilkan tenaga янь cukup besar? ST elektronik mengerti apa yang dibutuhkan konsumen.Сетелах поиск в Google сана-сини акхирня сая мерекомендасикан IC TDA2050 Untuk Anda Yang Ingin Merakit усилитель sendiri Untuk kebutuhan audio di Rumah atau di Kamar Anda. Silakan berkunjung ke website ST elektronik untuk mendapatkan spesifikasi lengkap IC TDA2050 yang bisa anda download free dalam bentuk file PDF data sheet.

Dari spesifikasi yang saya beri garis tebal diatas memperlihatkan bahwa TDA2050 adalah IC усилитель мощности янь berkualitas tinggi ян, рекомендованный для Hi-Fi систем.IC ini juga mudah didapat, harganya murah dan membersuhkan komponen elektronik pendukung sedikit saja. Джади пасти сангат мудах диракит олех шиапа саджа. Усилитель Bahkan Bagi Meraka Yang Baru Pertama Kali Merakit.

Веб-сайт Beberapa DIY аудио juga memberikan nilai yang sangat baik untuk усилитель TDA2050 ini. Усилитель Gainclone Bahkan Mereka memuji sebagai pesaing, усилитель Rakitan TDA2050 ini sebagai mini gainclone. Untuk mendapatkan mini gainclone TDA2050 yang berkualitas tinggi direkomdasikan memilih komponen pendukung yang berkualitas atau komponen audio kelas high-end, yang kenyataannya sulit ditemukan di toko-toko elektronik biasa.

Anda bisa merakit TDA2050 ini menggunakan PCB serbaguna yang banyak tersedia di toko-toko komponen elektronika, karena hanyambutuhkan sedikit komponen pendukung. Усилитель мощности Bahkan ini bisa dengan mudah dirakit tanpa menggunakan PCB, псевдоним dengan menyambung langsung antar kaki komponen, istilah DIY-nya rakitan Peer to Peer atau Point to Point (PTP).

веб-сайт Beberapa berikut ini bisa menjadi referensi bila anda ingin merakit mini gainclone TDA2050:
- аудиопроекты DIY
- Elisanet Gain-x
- Mdiyab high-end TDA2050
- Ameer-diyang2-проекты

send

send

layout-nya untuk proyek ini, karena masih belum merasa puas dengan PCB-PCB янтерсия ди beberapa веб-сайт diatas maupun yang di jual di toko-toko.

Усилитель мощности Skema Rangkaian TDA2050 (Номер: st.com)

DIY LM3886 Chipamp

LM3886 чипамп

De LM3886 чип-усилитель слова «hoe die ook genoemd», усилитель cloneamp, blijft bij veel liefhebbers tot de verbeelding spreken. Kun je met een ‘eenvoudige’ chip nu echt een goed klinkende versterker bouwen? Даже помимо ван хет фейт, что он нааст де чип зельф ног добро ват омхулленде ондерделен нодиг бент дурф и вмидделс хорошо зегген, что он встретил дезе динген зельфс еен буитенгевун пошел клинкенде верстеркер кунт бувен.

Nog los van het punt dat door de relatief gemakkelijke klus het zelf in elkaar zetten van een chipamp een prachtige begin kan zijn van een boeiende DIY audio hobby…

Een beknopte geschiedenis van de chipamp

Laten we eerst even terug gaan naar het begin van de ‘buzz’ die al snel rond zou gaan op het www. Дэн комэн, мы чисты для миллениума, у нас есть биж де вор, он получил большие публикации на японском фабрике 47-Labs. Он сказал, что Ван Дзюнджи Кимура wordt er audioapparatuur gebouwd, что для этого, oog bijna te упрощенный для woorden.Maar Vergis Je niet in de Kennis van zaken van Kimura san, die zijn (ontwikkel) sporen inmiddels al verdiend heeft bij Pioneer en Luxman .

De opvallend vorm gegeven kastjes van de versterkers als de Gaincard, de wel heel simpel ogende 4717 Shigaraki , zijn opgebouwd met een handjevol aan elkaar gesoldeerde components. Voor het oog slordig aan elkaar gebakken en verbonden встретил dunne draadjes. Het ziet eruit of het een protoprobeersel Betreft.

Zelfs de grootste aanhanger van 47-labs zal niet kunnen bestrijden dat het er allemaal erg hobbyistisch uitziet, waar de prijskaartjes wel erg volwassen blijken voor wat geboden.

De huidige generatie 47 Labs apparaten zien er overigens, in ieder geval van buiten, een stuk gestileerder uit.

Apart maar mooi

De niet malse prijskaartjes zullen misschien ook wel mee hebben geholpen aan de groeiende faam. Mensen zijn immers (gelukkig maar) nieuwsgierig naar het hoe en waarom.Al snel gaan de geruchten rond dat de 47-labs versterkers klankmatig toch wel heel apart zijn. Niet alleen het simple onderscheid zich van de heersende audiobizz, klankmatig wordt er hier en daar toch wel met de oortjes geklapperd… Toegepast in de juiste set zou het geluid ronduit betoverend zijn.

Ik heb de 47 labs zelf helaas nooit thuis gehoord maar een verhoogde gevoeligheid voor een juiste werkomgeving, lees: vooral luidsprekers, kan volgens mij voor het leeuwendeel wordden toegeschrueding voor, abc. Junji Kimura zweert bij een buffer van slechts 2 x 1000 мкФ (in de + en - leidingen) в zijn kleinste voeding en pakweg het dubbele in de grotere. Waarschijnlijk является dit ook de reden waarom de versterkers de meeste bewondering oogsten bij klassieke klanken en minder bij rockmuziek.

Onderscheidend klinkend simpleisme brengt ook een ander nadeel met zich mee. Hobbyisten begonnen de 47-labs versterkers openlijk tot in detail te ontleden en na te bouwen… met (beginrijpelijke) toenemende ergernis van Junji Kimura overigens.Маар zoiets - это moeilijk tegen te houden. Sterker nog, het aantal mensen dat bezig ging met het bouwen van versterkers rond de blijkbaar erg goed klinkende IC versterker van National Semiconductors kreeg het effect van een van de berg afrollende sneeuwbal. Google op de woorden ‘Gaincard’ от ‘chipamp’ en je hebt voor maanden leesvoer.

Een goed voorbeeld doet volgen…

47 Labs blijft niet die enige fabrikant de kwaliteiten van een versterker на основе van een chipamp Succesvol weet te gebruiken.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
