Классический усилитель на 6Ф12П+6П43П. Занимательные эксперименты.

РадиоКот >Схемы >Аудио >Усилители >

Классический усилитель на 6Ф12П+6П43П. Занимательные эксперименты.

     Добрый день, уважаемые радиолюбители.

     В предыдущих частях данной статьи я рассказывал Вам о том как строил и настраивал усилитель на 6Ф12П в предварительном усилителе и 6П43П в оконечном каскаде.

     Самым последним экспериментом была замена радиолампы предварительного усилителя 6Ф12П на двойной триод 6Н3П с отстройкой по минимуму искажений получившейся связки. Таким образом в конечном варианте усилителя радиолампа 6Ф12П не использовалась, но название статьи осталось неизменным, дабы подчеркнуть целостность данной серии экспериментов, но в общем-то данная статья не об этом...

     Сегодня я хотел бы поделиться с Вами первой серией экспериментов, проведённых со схемотехникой выходного каскада данного усилителя. Итак, пожалуй начнём.

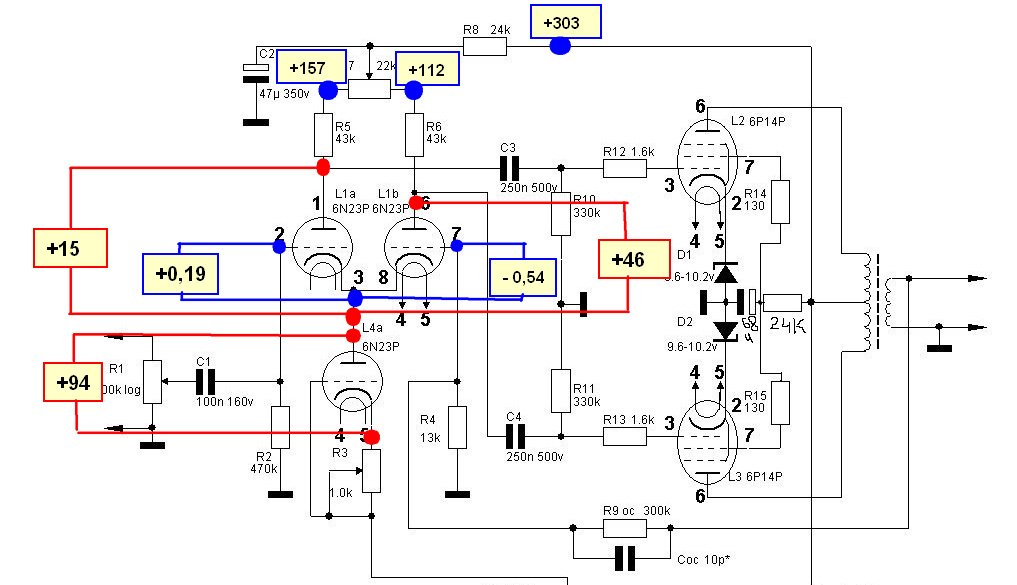

     На схеме ниже приведена схема электрическая принципиальная первого варианта спроектированного усилителя.

     Если рассмотреть схему усилителя подробно, то можно заметить, что предварительный усилитель остался без изменения, все изменения коснулись только построения выходного каскада усилителя. В первом эксперименте выходной каскад усилителя был переведён на фиксированное смещение.

     Отрицательное напряжение смещения подаётся на сетки ламп Ла2, Ла3 от источника питания через дополнительный CRC-фильтр, состоящий из конденсаторов С9, С10 и резистора R17. Резистор R17, совместно с переменным резистоором R16 образуют дополнительно регулируемый делитель напряжения.

     Принцип работы и настройка данного варианта усилителя аналогична усилителям, описанным в предыдущих частях данной статьи, поэтому подробно этот момент рассматривать не будем. Единственно отличие в настройке - это настройка выходного каскада. Для настройки выходного каскада перед первым включением необходимо резистор R16 выставить в положение максимального сопротивления, а резистор R12 в среднее положение. После включения усилителя и прогрева его в течении 3-5 минут необходимо подстройкой переменного резистора R16 выставить токи ламп Ла2, Ла3 выходного каскада равные 30 мА. При этом балансировка по постоянному току производится переменным резистором R12. После установки заданных токов настройку по постоянному току можно считать законченной.

     Настройка по переменному току производится по минимуму искажений резистором R7 любым известным способом. После настройки усилителя по переменному току настройку усилителя можно считать законченной.

     После настройки усилителя было произведено измерение основных параметров усилителя. На скрине ниже представлена АЧХ данного варианта усилителя при номинальной выходной мощности равной 12 Вт.

     По скрину видно, что полоса пропускания усилителя по уровню -3 дБ грубо простирается от 20 Гц до 32-33 кГц. Замерить АЧХ в большую сторону не позволяют параметры установленной в ПК звуковой карты.

     На скрине далее представлен спектр сигнала на выходе усилителя при номинальной выходной мощности равной 12 Вт

     По спектру видно, что суммарный коэффициент гармоник грубо равен 0.25%, а уровень самой высокой гармоники 3-ей грубо равен -57 дБ, что является отличным результатом для данного усилителя.

     На скрине далее представлен спектр сигнала на выходе усилителя при половинной выходной мощности.

     По спектру видно, что суммарный коэффициент гармоник грубо равен 0.21%, а уровень самой высокой гармоники 3-ей грубо равен -58 дБ.

     На скрине далее представлен спектр сигнала на выходе усилителя при четверти от номинальной выходной мощности.

     По спектру видно, что суммарный коэффициент гармоник грубо равен 0. 09%, а уровень самой высокой гармоники 3-ей (и примерно такой же 2-ой) грубо равен -69...-71 дБ дБ.

     После превышения номинальной мощности 12 Вт усилитель начинает плавно входить в ограничение (клипинг). В таком режиме усилитель способен развивать на выходе мощность равную 25 Вт. Спектр сигнала на выходе усилителя в таком режиме работы представлен на скрине ниже.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 5.76%, а уровень самой высокой гармоники 3-ей грубо равен -23 дБ.

     После измерения основных параметров усилителя было произведено контрольное прослушивание. Усилитель даёт на выходе чистый естественный звук, инструменты в верхней части звукового диапазона прослушиваются чётко (без излишнего подчёркивания), низкие частоты воспроизводятся так же чётко (без подбубнивания и подбашивания).

     Тем не менее, несмотря на хорошие параметры усилителя в данном варианте включения, не рекомендуется радиолампы 6П43П использовать с фиксированным смещением т.к. возможен уход ламп в разнос (в саморазогрев). Из имеющихся у меня в наличии 4 ламп 6П43П только одна из них стабильно держит выставленный ток, 2 штуки немного плавают по току (2-3 мА за 30-40 минут работы) и одна ведёт себя крайне нестабильно (изменение тока покоя за 30-40 минут может составлять 8-12 и более мА... вплоть до лавинного саморазогрева). При замене ламп выходного каскада на радиолампы 6П14П, 6П15П, 6П18П, EL84 с корректировкой режима по постоянному току усилитель можно эксплуатировать безопасно в данном варианте включения ламп выходного каскада.

     После проведения экспериментов с фиксированным смещением выходной каскад усилителя был переделан на полуавтоматическое смещение. Схема электрическая принципиальная данного варианта усилителя приведена на схеме ниже.

     Если рассмотреть кратко, то данный вариант усилителя отличается от предыдущего только введением дополнительных резисторов автоматического смещения R18, R19 в цепи катодов ламп выходного каскада, а так же шунтирующих конденсаторов С13, С14, устраняющих местную ООС со стороны катода.

     Принцип работы и настройка данного варианта усилителя ничем не отличается от предыдущего, поэтому рассматривать их не будем, а сразу перейдём к рассмотрению результата измерения основных параметров усилителя.

     На скрине ниже представлен спектр сигнала на выходе усилителя при номинальной выходной мощности равной 12 Вт.

     По спектру видно, что суммарный коэффициент гармоник грубо равен 0.39%, а уровень самой высокой 2-ой гармоники грубо равен -55 дБ.

     На скрине далее представлен спектр сигнала при половинной выходной мощности.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 0.31%, а уровень самой высокой гармоники 2-ой грубо равен -58 дБ.

     На скрине ниже представлен спектр сигнала на выходе усилителя при четверти выходной мощности.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 0.13%, а уровень самой высокой гармоники 3-ей грубо равен -62 дБ.

     После превышения номинальной мощности 12 Вт усилитель начинает плавно входить в ограничение сигнала (клипинг). В таком режиме усилитель может развивать на выходе мощность равную 18 Вт. Спектр сигнала в таком режиме работы усилителя представлен на скрине ниже.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 2.45%, а уровень самой высокой гармоники 3-ей грубо равен -35 дБ.

     После измерения основных параметров усилителя было произведено контрольное прослушивание. В целом звучание данного варианта усилителя аналогично предыдущему, за исключением более мягкого отыгрывания НЧ (с незначительным подбубниванием при средней и выше выходной мощности. Сказывается влияние 2-ой гармоники).

     Благодаря введению дополнительных резисторов автоматического смещения (и тем самым перевода усилителя на полуавтоматическое смещение) в данном режиме параметры ламп выходного каскада достаточно стабильны и позволяют безопасно эксплуатировать усилитель без риска ухода в разнос (саморазогрев).

.. но за стабильность приходится платить некоторым увеличением искажений...

     После прослушивания усилителя в течении нескольких дней эксперименты были продолжены. Следующий вариант усилителя родился во время обсуждения с Александром Широким способа стабилизации тока покоя выходного каскада с целью исключения подмагничивания тороидального выходного трансформатора при возможной разбалансировке плеч. Данный вариант усилителя представлен на схеме ниже.

     Основным отличием данного усилителя от предыдущих вариантов является применение токового зеркала с коэффициентом отражения тока 1:1 для задания режима ламп выходного каскада по постоянному току.

     Токовое зеркало реализовано на биполярных транзисторах VT1, VT2. Токозадающим плечом является плечо, реализованное на транзисторе VT1. Ток покоя определяется внутренним сопротивлением лампы Ла2 по постоянному току в рабочей точке, а так же резисторами R13, R15. Заданный ток отражается с коэффициентом равным 1:1 во второе плечо, реализованное на транзисторе VT2.

     Кроме того, падение напряжения на резисторах R13, R15, а так же транзисторе VT1 является для лампы Ла2 напряжением автоматического смещения, что дополнительно стабилизирует режим выходного каскада по постоянному току.

     Для устранения глубокой местной ООС со стороны катода токовое зеркало дополнительно шунтировано конденсаторами С9, С10.

     Предположим, по каким-то причинам ток радиолампы Ла2 начал увеличиваться. В связи с увеличением тока покоя увеличивается падение напряжения на токозадающем резисторе R15, что приводит к уменьшению тока покоя из-за возросшего напряжения автосмещения + само токовое зеркало старается поддержать заданный ток. При уменьшении тока покоя происходит всё в точности наоборот.

     В это же время ток второго плеча при правильной настройке токового зеркала изменяется на такую же самую величину. Таким образом разбалансировки выходного каскада по постоянному току не происходит.

     Для корректной и стабильной работы токового зеркала транзисторы VT1, VT2 должны иметь одинаковый тепловой режим и статический коэффициент усиления по току. Кроме того данные транзисторы необходимо установить на радиатор площадью 4-5 квадратных сантиметров толщиной 0.5-1 мм. Идеальным вариантом является использование согласованной пары транзисторов в одном корпусе либо прикрепление транзисторов на радиатор с обратных сторон напротив друг друга через изолирующие прокладки.

     Настройка выходного каскада данного варианта усилителя не представляет сложности. Для установки токов покоя радиоламп Ла2, Ла3 необходимо подобрать величину резистора R15, при этом разбалансировка токов плеч компенсируется подбором резистора R14. На этом настройку выходного каскада можно считать законченной.

     После настройки данного варианта усилителя было произведено так же измерение основных параметров усилителя.

     На скрине ниже представлен спектр сигнала при номинальной выходной мощности равной 8 Вт.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 0.95%, а уровень самой высокой гармоники 2-й грубо рвен -49 дБ.

     На скрине ниже представлен спектр сигнала при выходной мощности равной 6 Вт.

     По спектру видно, что суммарный коэффициент гармоник грубо равен 0.33%, а уровень самой высокой гармоники 2-й грубо равен -58 дБ.

     На скрине далее показан спектр сигнала при выходной мощности равной 3 Вт.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 0.06%, а уровень самой высокой гармоники 4-ой грубо равен -70 дБ.

     После превышения номинальной мощности 8 Вт усилитель начинает плавно входить в ограничение сигнала (клипинг). В таком режиме усилитель способен развивать на выходе мощность равную 16 Вт. Спектр сигнала на выходе усилителя в таком режиме работы показан на скрине ниже.

     По скрину видно, что суммарный коэффициент гармоник грубо равен 3.2%, а уровень самой высокой гармоники 5-й грубо равен -29 дБ.

     Что же касается стабильности тока покоя, то при изменении выходной мощности от 0 до максимальной ток покоя одного плеча изменяется от 28.4 до 33.5 мА, а второго плеча от 27.9 до 32.9 мА т.е. в одном плече ток покоя изменяется всего на 5 мА, а во втором на 5.1 мА, что подтверждает нормальную работу токового зеркала. Разбаланс плеч во время работы усилителя составляет около 0.1 мА. Переменная составляющая тока анода при этом изменяется в одном плече от 0 до 44.2 мА (действующего значения) и от 0 до 41 мА (действующего значения) во втором плече. Разбаланс плеч по переменному току связан с разбросом характеристих радиоламп выходного каскада Ла2, Ла3. Токовое зеркало не оказывает влияния на работу выходного каскада по переменному току.

     По приведённым измерениям можно сделать вывод о том, что в целом линейность усилителя на средней мощности и ниже увеличилась благодаря лучшей симметрии выходного каскада. Для уменьшения искажений во всём диапазоне выходных мощностей необходимо лампы выходнгого каскад подобрать в пары более точно.

    На фото ниже представлены показания амперметров при измерении переменной и постоянной составляющей токов анодов ламп выходного каскада при изменении мощности от 0 до максимальной.

     После проведения настройки и измерения основных параметров усилителя было произведено контрольное прослушивание усилителя. Отличительной чертой данного варианта усилителя является наиболее чёткое и детальное воспроизведение НЧ. Всевозможные подбубнивания и подбашивания отсутствуют. Из представленных в данной статье вариантов усилителя звучание данного варианта мне понравилось больше всего.

     В подборке видео ниже показана работа макета усилителя во время проведения испытаний.

     Не стоит судить о качестве воспроизведения по данным видеозаписям т.к. микрофон фотоаппарата обладает посредственным качеством + ужасная акустика помещения со множеством эхо (по видео это прекрасно видно). Видео предназначено исключительно для демонстрационных целей.

     Все интересующие вопросы по этой и ранее опубликованным конструкциям пишите на майл: [email protected] . На этом на сегодня всё, с уважением, Андрей Савченко.


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

Классический усилитель на 6П43П. Токовые зеркала. Часть 1.

Практические схемы ламповых усилителей на трансформаторах ТН

Схема 1. Двухламповый усилитель на триод-пентодах 6Ф3П или 6Ф5П.

Схема классическая и в подробном описании физики ее работы не нуждается.

В качестве предварительного каскада усиления и фазоинвертора используется дифференциальный каскад. Ток анода каждого триода 1,45 мА. При этом коэффициент усиления каскада от входа до каждого выхода составляет 25. Чувствительность усилителя со входа, при максимальной выходной мощности — 0,45 вольта эффективного значения.

Выходной каскад усилителя работает с автоматическим смещением в режиме класса АВ. Баланс токов выходных ламп устанавливается за счет небольшого (плюс/минус 1,5 вольта) изменения их сеточных смещений.

Блок питания выполнен на базе стандартных трансформаторов ТАН с мостовым полупроводниковым выпрямителем и классическим П-образным C-L-C фильтром. Для низковольтных «токовых» ламп использование в выпрямителе полупроводниковых диодов вместо кенотронов предпочтительнее.

Поскольку схемы и предварительного и выходного каскада симметричные, отпадает необходимость в положительном смещении цепи накала относительно катода для уменьшения фона. Однако, при желании еще более уменьшить фон, такое смещение можно организовать введя в схему дополнительный резистор номиналом 300 килоом и мощностью 0,5 ватта, соединяющий цепь накала ламп с точкой анодного питания предварительного каскада (+ 210 v). Тогда, с имеющимся резистором 100 килоом, заземляющим потенциал цепи накала, будет образован делитель напряжения, и потенциал цепи накала ламп составит + 52 вольта. Таким образом, паразитный диод накал-катод, через который переменная составляющая тока фона попадает в катодную цепь лампы, будет заперт в предварительном каскаде смещением минус 32 вольта, а в выходном — минус 36 вольт.

Параметры усилителя по этой схеме приведены в первых двух строчках таблицы 4.

Замена 6Ф3П на 6Ф5П не приведет к изменению схемы, разве, что, придется перепаять разводку панелек и включение обмоток выходного трансформатора. Возможно, также, в этой схеме применить и «одиночные» пентоды 6П18П, 6П43П, а дифференциальный каскад фазоинвертора выполнить на двойном триоде 6Н23П. Такая схема показана на следующем рисунке. Здесь использована другая серия питающих трансформаторов и на предварительный каскад для лучшей линейности задано в два раза большее напряжение анодного питания.

Схема 2. Трехламповый усилитель на 6Н23П и 6П43П или 6П18П.

Схема полностью аналогична предыдущей, с той лишь разницей, что предварительный дифференциальный каскад выполнен на двойном триоде 6Н23П. Ток анода каждого триода составляет 6,25 мА. Коэффициент усиления такой схемы от входа и до каждого из парафазных выходов составляет 14. Соответственно, чувствительность усилителя со входа, при максимальной выходной мощности — 0,8 вольта эффективного значения.

При желании подать на усилители по Схемам 1 и 2 парафазный входной сигнал, необходимо инверсный сигнал подать на сетку второго триода через имеющийся в схеме конденсатор (0,47 мкФ) отсоединив его нижний по схеме вывод от общей шины. В этом случае чувствительность усилителя по каждому входу составит 2 х 0,4 вольта. В Схеме 1 чувствительность усилителя при парафазном сигнале составит 2 х 0.225 вольта.

Блок питания по составляющим элементам полностью аналогичен предыдущей схеме, однако, по физике своей работы отличается. Предварительный каскад питается повышенным напряжением + 370 вольт от мостового выпрямителя, чтобы обеспечить большую линейность усиления и лучшую симметрию схемы за счет большого значения резистора в общей катодной цепи и, соответственно, большого падения напряжения на нем (+ 70 вольт). Выходной каскад питается от двухполупериодного выпрямителя, образованного двумя диодами моста с заземленными анодами, а потенциал + 200 вольт снимается со средней точки анодной обмотки. Сглаживающий фильтр аналогичен предыдущей схеме.

Диапазон частот по половинной мощности (0,707 по напряжению) от 40 Гц до 25 КГц. Чувствительность усилителя при максимальной выходной мощности — 0,25 . 0,3 вольта. Изменяемые параметры усилителей по схемам 1 и 2 сведены в таблицу 4.

ЛампыВыходной тр-р.Силовой тр-р.Pвых [Вт]Raa [Ом]Ea [V]Iao [mA]— Eg1 [V]Rk [Ом]Rc [Ом]
6Ф3ПТН33, 36ТАН2, 14, 28, 42950002202 х 3216270240
6Ф5ПТН36, 39ТАН2, 14, 28, 421440502202 х 4020120270
6П18ПТН36, 39ТАН4, 17, 31, 45956002002 х 601133075
6П43ПТН36, 39ТАН4, 17, 31, 451533332002 х 6016330130

Схема 3. Двухтактный УНЧ на «телевизионных» лампах.

Предварительный усилитель в этой схеме выполнен двухкаскадным. Режим первого каскада усиления на триодной части 6Ф1П выбран близким к типовому с анодным током 10 мА при напряжении на аноде 93 вольта. Коэффициент усиления каскада 7.

Высококачественный однотактный усилитель мощности Манакова

Автор схемы этого усилителя занимается конструированием высококачественной звуковоспроизводящей аппаратуры с 1963 года. По моему мнению, он немало преуспел в этом. Конструкции его имеют отличное звучание, легко повторяемы и имеют заслуженный успех даже у начинающих. Я лишь (с разрешения автора) изложу особенности его работы.

Вниманию читателей предлагается простая оригинальная схема усилителя мощности в двух вариантах. Первый – бюджетный, с автоматическим смещением выходной лампы. Второй – с фиксированным смещением от отдельной обмотки силового трансформатора.

По мнению автора схемы, вариант с фиксированным смещением отличается более глубоким и красивым звуком, хотя и вариант с автоматическим смещением вас не разочарует, позволив всем его повторившим, не узнать звучание своих любимых записей.

Рис.1 Вариант схемы А. Манакова с автосмещением выходной лампы. Выходной трансформатор фирмы “Аудиоинструмент”

Схема усилителя в варианте с автосмещением выходной лампы приведена на рис.1 Входной сигнал после регулятора громкости подается на управляющую сетку двойного триода 6Н2П.Лампа эта имеет высокий коэффициент усиления и высокое внутреннее сопротивление, что в данном случае не очень хорошо. В подробности этого я вдаваться не буду, так как об этом можно прочитать в любой радиотехнической литературе.

Основной особенностью включения лампы предварительного каскада является параллельное включение двух триодов, находящихся внутри одного баллона лампы 6Н2П. Этим достигается уменьшение внутреннего сопротивления лампы, что влечет за собой улучшение нагрузочной способности и соотношение сигнал/шум. Сопротивление нагрузки выбрано не случайно, при этом достигается компенсация коэффициента нелинейных искажений выходного каскада и высокая динамика сигнала. Конденсатор 470 мкф, шунтирующий резистор катода, позволяет устранить влияние обратной связи, уменьшающей усиление первого каскада.

Конденсатор 0,22мкф является разделительным и от его качества очень сильно зависит звук усилителя в целом. Можно применить ФТ, К71, К78 ,при желании получить более “теплое” звучание К40У-2, К40У-9, К42У-2. Не рекомендуется БМ, МБМ ввиду их утечки. Нежелательно применять К73 из-за их менее естественного звучания. Еще одно. При применении выходного трансформатора ТВЗ 1-9,емкость этого конденсатора следует уменьшить до 0,047-0,068 мкф. Дело в том, что ламповый однотактник при внешней простоте -конструкция сложная, например, емкость этого конденсатора входит в расчет амплитудно-частотной характеристики выходного каскада.

Теперь о выходном каскаде. Лампа 6П43П была выбрана не случайно. После прослушивания многих экземпляров ламп 6П14П,6П18П,6П43П было отдано предпочтение именно последней. Конструкция лампы характеризуется правильной геометрией внутренних частей, что само по себе говорит о высоком классе этого пентода. Поставьте именно эту лампу. Вы будете вознаграждены сочным и ярким звучанием, прекрасной детализацией звука и его оттенками.

Емкость конденсатора в цепи автоматического смещения можно увеличить до 1000 мкф (сравните звук), а резистором, включенным параллельно этому конденсатору, выставляется ток катода выходной лампы в пределах 50 ма (в варианте с автосмещением).

Автор использовал выходной трансформатор ТВЗ 1-9 от лампового телевизора, перебранный и “сваренный” в парафине заново, заменив бумагу в зазоре на чертежную кальку, я же использовал трансформатор TW6SE московской фирмы “Аудиоинструмент”.

По моему мнению, отличному, например, от мнения Симулкина, схема усилителя которого приведена в журнале “Радиохобби” №2 за 2003год (стр.57), никакой другой режим, кроме триодного, использовать не нужно. Рассуждения Станислава на странице 58 о пентодном включении выходной лампы для рок-музыки,ультралинейного для шансона и реггей, а триодного для классической музыки мне кажутся спорными. Эклектикой можно заниматься, но к звуку это никакого отношения не имеет. Основы построения высококачественных усилителей неизменны в течение многих десятилетий. Это:

1. Кратчайший, с наименьшими потерями, путь сигнала.

2. Высококачественные комплектующие.

3. Триодный режим выходного каскада.

Щелкать переключателем, да еще в анодной цепи, нелогично и нецелесообразно. С этим к сурдологу.

Рис. 2 Схема БП для усилителя А. Манакова на 6П43П с автосмещением

Вариант блока питания приведен на рисунке 2. Схема БП не отличается от описанных многократно и в комментариях не нуждается. Питать накал постоянным током не нужно, это приведет к ухудшению микродинамики.

Рис. 3 Вариант схемы А. Манакова с фиксированным смещением выходной лампы.

Для варианта усилителя с фиксированным смещением выходной лампы, схема которого приведена на рис. З, в блок питания добавляется дополнительный источник напряжения смещения, схема которого дана на рис.4. Подстроечным резистором R2 выставляется напряжение 0,04-0,05 вольт в контрольной точке К.Т. на схеме усилителя рис.3.

Рис. 4 Схема БП для варианта с фиксированным смещением.

В заключении привожу параметры усилителя при фиксированном смещении, измеренные А. Манаковым.

Р вых =2,5 Вт при КНИ=2-3% на частоте 1000 Гц. При Рвых=2,2 Вт КНИ=0,8-1% При использовании ТВЗ 1-9 частотный диапазон с 35-40 Гц до 18-19 кГц при неравномерности 1,5-2,0 дБ. (Зависит от качества исполнения ТВЗ 1-9). При использовании TW6SE фирмы “Аудиоинструмент”, диапазон частот еще шире. Более подробно об изделиях этой фирмы можно узнать по ссылке на сайте моего хорошего друга Михаила Торопкина www.metaleater.narod.ru

Пусть вас не пугает невысокая выходная мощность – в комплекте с акустикой, чувствительностью от 90 дБ, 2-З Вт вполне достаточно.

В дальнейшем предполагается ознакомить читателей со многими схемами А.Манакова, отличающимися простотой и оригинальностью, а так же прекрасным звуком.

Автор: Пузанов В

., г Брянск
