Усилитель на TDA7496SA | Мастер-класс своими руками

В интернете были только схемы на этих микросхемах, но собранный усилитель так и не нашел. Режим работы AB, Напряжения питания 10…32 Вольт, Конфигурация стерео, Рабочая температура 0…70 градусов. Такие микросхемы можно найти в современных телевизорах и, наверное, хоть кому то удалось вытащить такую штуку. На выходе составляет 5+5 watt, нагрузка 8 ом.

Печатную плату для нее не был и решил собрать на другом плате от радиоприемника, где стояла микросхема, у которой есть 16 ножек. И так сначала убираем с платы все детали, потом осторожно удаляем микросхему, что бы оставались дорожки целыми. Устанавливаем TDA7496SA (у нее 15 ножек) на том месте, где стояла микро от приемника. Придется немножко повозиться, потому что дорожки идут в разные стороны. Корпус микросхемы должен быть подключен к минусу.

И конечно без радиатора нельзя оставить, иначе очень быстро нагревается, а может выйти из строя. Что касается трансформатора я взял от старого блока питания и на выходе составляет 21,22 вольта и не меньше 0,6 ампера.

Если напряжение будет, каким-то образом ниже 16 вольт придется поставить на выходе конденсаторы 220 мкф иначе качество звука будет хуже чем мы думали. Следуйте за ампером, то же очень важно. Если больше 22 вольта тогда можно заменить на 470 мкф и 1000 мкф а дальше уже нет смысла.
Здесь я уже поместил плату в корпус от старого дверного звонка. Трансформатор не поместился и решил отдельно собрать с диодным мостом. Для аудио входа я поставил гнездо для наушников и думаю ее ничем нельзя заменить и в других устройствах то же. У нее есть внутри три вывода, один это общий минус, а две другие можно сказать как бы плюсы (это для стерео системы).

А для аудио выхода решил использовать гнездо от DVD, можно и от телевизора. Для питания поставил гнездо и штекер от старого электрофона 70-х годов. Такие штуки можно найти и в старых телевизорах и магнитофонах.

Что касается диодного моста, когда я собрал на КД202 показали худшую сторону, звук получился не чистый, хотя эти диоды применяются в аудио аппаратуре. Поставил Д226 нет никаких проблем. Блок питания решил не показывать, поскольку она была с размером кулака. Диоды Д226 то же есть у любого уважающего себя радиолюбителя.

Это уже готовый усилитель. Конденсаторы надо поставить после диодного моста не меньше 1000 мкф. Постарайтесь хотя бы подключить параллельно две таких. Чем больше конденсаторов, тем меньше будет шум (фон) переменного напряжения, а это очень важно, что бы было качественный и чистый звук. Все это я писал для новичков…

РадиоКот :: Усилитель мощности на TDA8560Q

РадиоКот >Чердак >

Усилитель мощности на TDA8560Q

Добрый вечер Коты 🙂

Это моя первая статья, строго не судите пожалуйста.

На улице погода хорошая, кто-то играет в мяч, кто-то купается весь день, и без любимой кото-музыки не обойтись 🙂 .
Так возникла идея переносных (как я их называю "Пляжно-шашлычных") колонок с громким звуком, не самым плохим звучанием, ну и на аккамуляторах.
По существу мне все кроме микросхемы TDA8560Q досталось нем на халяву, а кто её не любит 😀 .
И так поехали.

В интернете нашел статью про стерео усилилтель на 40Вт ( https://meandr.org/archives/10536 ) покулупался и узнал следующую информацию про вышеуказанную микросхему:

Долговременная максимальная выходная мощность:
на нагрузке 4 Ом - 2x25 Вт;
на нагрузке 2 Ом - 2x40 Вт.
Диапазон эффективно усиливаемых частот - 20…20 000 Гц.
Коэффициент нелинейных искажений - 0.1% (20 W; 2 Ома; 1 kHz).
Напряжение питания - 6...18, типовое 14,4, В.
Коэффициент усиления > 40 dB.
Внутренняя защита от перегрева (тепловая защита) - ДА.
Внутренняя защита от короткого замыкания на выходе - ДА.
Внутренняя защита от перегрузки - ДА.
Ток в режиме покоя - 120 мА.
Входная чувствительность - 100 мВ.

Кроме того:
1) Выходной каскад усилителя работает в режиме мягкого ограничения (Soft Klipping) - при
достижении выходным сигналом максимальных значений пики сигнала срезаются не резко,
а с закругленными фронтами. Все это, в итоге, дает мощное, неискаженное звучание.
2) Возможность подключения к усилителю не одну, а две пары 4 омных динамиков,
нагружая каждый канал на 2 ома, позволяющая получить суммарную мощность - 80 Вт!

3) Отсутствие необходимости предварительного усилителя вследствие большого коэффициента
усиления (> 40 dB) при малых нелинейных искажений - 0.1% (20 W; 2 Ома; 1 kHz).


Компоненты:
-резисторы можно ставить от 10-47КоМ
-кондецаторы 0.47мкф
-лично я подключил 10 аккамуляторов на 800Mah и 12V (работает исправно).

Я же сделал навесным способом

Динамики использовал автомобильные фирмы Pioner на 40Watt и 4 Омные, а вот и конечный результат моих вечерних стараний.

Есть еще и видео со звуком, но я правда еще не разобрался как вставить видеоролик, если кому интересно пишите с радостью предоставлю.

Способ подключения TDA8560Q  самый простой, но теперь мои минусы и плюсы:
Минусы:
-не самый чистый звук (слышно шипение)
-аккамуляторов на долго не хватает

Плюсы:
-громкость достаточна, что бы играло на улице
-вокруг радостные лица  😀

Всем добра!

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

УНЧ на TDA7560 для домашней акустики « схемопедия


Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант – микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки.

Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу – от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот.

Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт – кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор на от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 – 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27.  Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если  сигнал будет подаваться от  звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно.

Для подключения динамических головок использовались "шпильки" от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Скачать печатную плату в формате LAY

Автор: Арсланали Кумык

Мини-усилитель на TDA7056

Приветствую, уважаемые самоделкины!

Пожалуй, каждый начинающий электронщик мечтает собрать себе личную мини-колонку. При этом она должна соответствовать набору требований: иметь простую конструкцию, недорогие компоненты, автономное питание. Вариантов таких конструкций может быть много, но в этой статье рассмотрим вариант на микросхеме TDA7056. К её достоинствам можно отнести невысокую стоимость, достаточную для портативной колонки мощность и главное - максимально простую и понятную схему подключения. Схема представлена ниже.



На вывод "вход" подаём сигнал с плеера или телефона, он проходит через разделительный конденсатор С3. Динамик подключается непосредственно к выводам 6 и 8 микросхемы, подойдёт практически любой, с сопротивлением 4-8 Ом и мощностью от 1Вт. Чем ниже сопротивление динамика - тем большую мощность будет развивать усилитель. Конденсаторы С1 и С2 фильтрующие, при питании от батарейки или аккумулятора большая ёмкость не требуется, но лишними они никогда не будут. И больше ничего ненужного - схема имеет только самые необходимую внешнюю обвязку.

Не лишним будет поместить микросхему на радиатор, особенно если предполагается использование на максимуме громкости. Если вы используете микросхему TDA7056 с индексом "А" на конце, то можете подключить переменный резистор с 5 ноги на землю в реостатном включении и с его помощью регулировать громкость. Иначе же можно регулировать просто с телефона или плеера - тогда переменный резистор вовсе не потребуется.

Корпус является обязательной частью конструкции. Защищает от помех, позволяет жёстко закрепить все компоненты, и также придаёт эстетическую составляющую. Цветастая жестяная коробка из под чая будет в самый раз. Следует заметить, что корпус металлический, поэтому нужно тщательно заизолировать электронику, во избежание коротких замыканий на корпус. Сам же корпус подключается к минусу схемы. Питание можно брать от кроны, но в этом случае время автономной работы будет небольшим. Можно использовать аккумуляторную крону, либо распространённые литий-ионные аккумуляторы, включенные последовательно. Напряжение питания схемы должно составлять как минимум 8 вольт, оптимально 10-12В. Не забудьте поставить выключатель в разрыв плюса питания. Удачной сборки!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схемы автомобильных усилителей на TDA8561Q

Описание нескольких схем автомобильных усилителей с использованием очень надежной микросхемы TDA8561Q.

На рис. 1 показана типовая схема включения TDA8561Q. Номиналы входных конденсаторов С1 и С2 могут быть посчитаны по формуле ФВЧ первого порядка:

Где RINPUT - входное сопротивление микросхемы (в мостовом включении 30 кОм), FMIN – минимальная усиливаемая частота. Чтобы в начале звукового диапазона АЧХ не имела спад, FMIN следует взять с некоторым запасом, например, равным 12 Гц. Полученное значение емкости округляется до ближайшего табличного значения 470 нФ. При необходимости получения простейшего сабсоника, нижнюю частоту можно увеличить до 30 ... 35 Гц. В этом случае, входная емкость будет равна 150 нФ.

На элементах VT1, R3, R4, R5, C5 собран узел, задерживающий включение микросхемы. Он предназначен для устранения щелчков в момент подачи питающего напряжения. Диод VD1 защищает схему от переполюсовки, так как ИМС имеет частичную защиту от неправильной полярности и при подаче обратного напряжения выше 6 В TDA8561Q выходит из строя.

Рис. 1. Принципиальная схема усилителя на TDA8561Q

Значение емкости конденсатора C4 зависит от сечения подводящих проводов и локализации источника питания – чем толще провод и ближе источник, тем меньше может быть значение C4. Если питание находиться в непосредственной близости, то С4 может иметь минимальную емкость 220 мкФ, но если же усилитель использовать в автомобиле, где аккумуляторная батарея находиться на большом удалении, то С4 лучше взять равным не менее 2200 мкФ.

К клемме X2 подключается светодиод для индикации питающего напряжения. Сопротивление резистора R2 может варьироваться в широких пределах: 1 кОм … 100 кОм и зависит от желаемой яркости светодиода. Для индикации аварийных ситуаций и клиппинга, необходимо подключить светодиод к клемме X1. Подробно о работе диагностического выхода написано в статье Микросхема TDA8561Q (даташит на русском)

Несколько слов про питание микросхемы. Все параметры мощности в даташит указаны при питании 14.4 В (стандартное значение бортового напряжения автомобиля при работающем ДВС), поэтому при нагрузке 4 Ом получается максимальная мощность 2 x 24 Вт. Обратимся к графику на странице 16 даташит (рис. 2).

Рис. 2. График зависимости выходной мощности от напряжения питания

Как видно из графика, максимальное напряжение питания для TDA8561Q составляет 18 В, потому можно смело подавать 17 В и получать 2 x 33 Вт максимальной (THD = 10%) и 2 x 25 Вт номинальной (THD = 0.5%) мощности. Прирост выходной мощности получается ощутимым: 38% и 47% соответственно, в сравнении с питанием 14.4 В. Значение мощности, показанное на графике с пометкой THD = 30%, не является музыкальной, а показывает способность усилителя работать с импульсной нагрузкой (именно эту мощность обычно указывают в паспорте автомагнитолы). При квалифицированном подходе, подключая микросхему УМЗЧ к отдельному преобразователю напряжения, можно бюджетно увеличить выходную мощность практически любой автомагнитолы минимум на 40%.

При напряжении питания 17 В и работе на максимальной мощности, TDA8561Q будет рассеивать порядка 45 Вт тепловой мощности (максимально допустимое значение 60 Вт), поэтому потребуется радиатор не менее 500 см2. При этом на место термического контакта микросхемы и радиатора следует нанести теплопроводящую пасту.

Особое внимание следует обратить на трассировку сигнальной части общего провода (GND) усилителя: она должна быть подключена в начале точки входа общего силового проводника питания. Делается это для того, чтобы путь тока сильноточной части не проходил по пути тока сигнальной части. Если нарушить это правило, то происходит значительное ухудшение параметров усилителя, особенно соотношение сигнал/шум и КНИ. Неправильная разводка может привести к тому, что усилитель будет издавать неприятные шумы при отключенном источнике сигнала.

Печатную плату, формата P-CAD 2006, можно скачать в конце материала. Для С1 и С2 на РСВ предусмотрены посадочные места под пленочные конденсаторы размерами 5 x 5 мм. Все резисторы SMD типоразмера 0805, маломощный транзистор VT1 может быть любым другим, структуры NPN в корпусе TO-92. Клеммники DG-127, XY-304 или аналогичные.

Рис. 3. Расположение токоведущих дорожек и деталей на печатной плате

Усилитель на TDA8561Q для нагрузки 2 Ом

Так как TDA8561Q имеет 4 канала, которые можно включить в два моста, а затем объединить их вместе для получения мощного выхода с током до 12 А. Такое решение будет актуально для низкоомного сабвуфера с сопротивлением 2 Ома. Схема такого нестандартного включения показана на рис. 4.

Рис. 4. Схема усилителя на TDA8561Q для нагрузки 2 Ом

Уравнивающие резисторы R3 – R6 служат для более равномерного распределения токов через выходные транзисторы микросхемы. Если их не установить, то ток покоя сильно увеличится вплоть до нескольких ампер. Величина зависит от конкретного экземпляра микросхемы. При значениях 0,27 … 0,33 Ом, ток покоя будет в районе 100 … 200 мА.

Величина входного конденсатора C1 выбрана таким образом, чтобы нижняя граница частотного диапазона находилась в пределах 18 – 20 Гц, что позволяет убрать ненужные частоты при работе сабвуфера с фазоинвертором (ФИ). То есть С1 совместно с входным сопротивлением микросхемы образует простейший фильтр-сабсоник. При работе усилителя с сабвуфером без ФИ, номинал С1 следует увеличить до 1 ... 2,2 мкФ.

Параметр Значение
Напряжение питания +6 … +17 В
Ток покоя 100 … 200 мА
Номинальная мощность (THD = 0.5% Vp = 17V) 45 Вт @ 2 Ом
Максимальная мощность (THD = 10%, Vp = 17V) 60 Вт @ 2 Ом
Коэффициент нелинейных искажений 0.1 %
Входное сопротивление 12. 5 кОм
Коэффициент усиления 26 дБ (20 раз)

Прикрепленные файлы

ПОХОЖИЕ МАТЕРИАЛЫ

Добавить комментарий

TDA7386 простой усилитель мощности своими руками


TDA7386 — данная микросхема является усилителем мощности низкой частоты с четырьмя выходными каналами, работающими в классе АВ. Для работы микросхемы TDA7386 требуется напряжение питания одной полярности в пределах от 9v до 18v. Усилитель способен корректно работать с сопротивлением нагрузки 4 Ом или 8 Ом, развивая при этом выходную максимальную мощность до 40-45 Вт.

TDA7385 — схема четырех канального усилителя мощности

Также одним немаловажным фактором у TDA7386 является наличие эффективной системы защиты от короткого замыкания в нагрузке и перегрева. Кроме этого, у чипа есть функция MUTE, которая может, в случае необходимости отключать входные цепи микросхемы. На сегодняшний день такие четырех-канальные микросхемы как TDA7386 и TDA7385 очень востребованы радиолюбителями.

Особенно, такой четырех-канальный УМЗЧ популярен у тех, кто собирают собственными руками новые либо модернизируют штатные автомобильные усилители мощности. Здесь все дело в том, что усилитель в таком варианте значительно проще собрать и настроить, чем сделать схему на дискретных компонентах.

К тому же этот аппарат обладает превосходными электрическими характеристиками, имеет малые нелинейные искажения и эффективную защиту, следовательно, и воспроизводит звук высокого качества. Учитывая такие хорошие характеристики микросхемы и великолепное звучание, ее в большинстве случаев применяют как оконечный усилитель мощности в автомобильных магнитолах высокого качества и как следствие — дорогих.

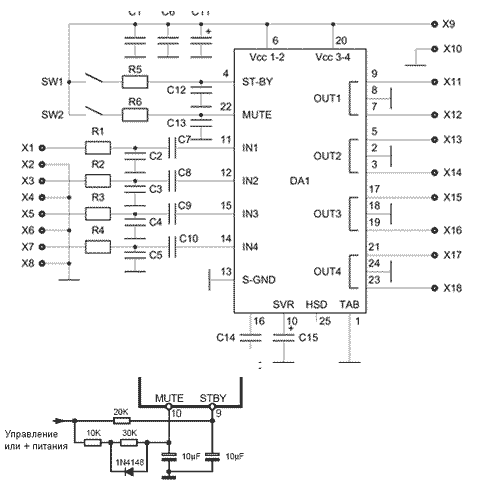

Данная микросхема подключается почти также как указывает даташит с некоторым исключением. В целом эта схема выполнена с использованием минимума внешних электронных компонентов в обвязке чипа. Такой вариант построения усилителя мощности позволяет быстро собрать аппарат не только опытным радиолюбителям, но и тем, кто только начинает учится в этом деле. Что касается деталей используемых в обвязки микросхемы, то все резисторы являются металлопленочными с номинальной мощностью рассеивания 0.125 — 0.25 Вт.

Установленные в схеме конденсаторы должны быть с номинальном напряжением не менее 25v, подключаемая к УМЗЧ акустическая система может быть с динамиками имеющими сопротивление 4Ом либо 8Ом. Теплоотвод для охлаждения микросхемы, желательно поставить побольше, настолько, насколько позволяет корпус УМ, чтобы гарантировать надежный отвод тепла выделяемого чипом.

В случае, когда вам не требуется пользоваться функциями режима ожидания Stand By и временным отключением звука MUTE, то вам нужно будет сразу подключить эти выходы микросхемы к проводу положительного напряжения. Это будет означать, что в момент подачи напряжения питания, магнитола включится в автоматическом режиме, мягко и без щелчков. (ред)

Питающее напряжение усилителя составляет 12v — 18v, поэтому схема, собранная на TDA7386 может работать как в автомобиле, так и аудиосистемах для домашнего использования. Такое устройство можно свободно разместить, например в корпусе персонального компьютера, места там вполне хватит. Однако, сначала нужно убедится в достаточной мощности блока питания установленного в ПК, так чтобы он смог потянуть работу компьютера и усилителя мощности.

С такими звуковыми характеристиками, этот УМЗ отлично подойдет для геймеров, которые используют компьютерные игры многоканального звукового сопровождения. Если есть желание, то можно будет изготовить систему на восемь каналов с выходной мощностью каждого звукового тракта до 40 Вт, задействовав при этом только одну пару микросхем и один большой по площади рассеивания теплоотвод для охлаждения.

Скачать печатную плату TDA7386

Лучшая цена усилитель tda7560 - Выгодные предложения на усилитель tda7560 от глобальных продавцов усилителей tda7560

Отличные новости !!! Вы попали в нужное место для усилителя tda7560. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший усилитель tda7560 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели усилитель tda7560 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в усилителе tda7560 и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель tda7560 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Pioneer []

Ростык.07

: 2225

№ 1 12.05.2013 14:30

Пионер
«1028»?
Серега-64

: 10180

# 2 12. 05.2013 15:01

http: // monitor.espec.ws/section43/topic226530.html
Ростык.07

: 2225

# 3 12.05.2013 15:04

Серега-64 , ..
Наби

: 12237

# 4 12.05.2013 15:55

Ростык.07 ,?
YD1028,. ...
роммо

: 616

# 5 12. 05.2013 16:23

TDA2005
n макс

: 13097

# 6 12.05.2013 17:41

http: // www.datasheetdir.com/YD1028+Audio-Power-Amplifier
9 ярдов 1028
Ростык.07

: 2225

# 7 12.05.2013 17:43

ярдов 1028 ... 9. ?
Наби

: 12237

# 8 12. 05.2013 17:47

Ростык.07 ,!

, 05 2013, 20:56

Ростык.07 , TDA1519

юрий +

: 15630

# 9 12.05.2013 17:57

TDA1519
Ростык.07

: 2225

# 10 12.05.2013 18:04

900 22.
, г.
Наби

: 12237

# 11 12. 05.2013 18:08

Ростык.07 , (,) -?
юрий +

: 15630

# 12 12.05.2013 18:55

"".Ÿ.
.
9.

Наби

: 12237

# 13 12.05.2013 19:16

jurij + ,.
юрий +

: 15630

# 14 12. 05.2013 19:24

5 $.
""?
.

Схема усилителя звука мощностью 40 Вт с использованием TDA2040 и пары транзисторов

Усилитель мощности является частью звуковой электроники. Он разработан, чтобы максимизировать величину мощности заданного входного сигнала. В звуковой электронике операционный усилитель увеличивает напряжение сигнала, но не может обеспечить ток, необходимый для управления нагрузкой. В этом уроке мы построим усилитель 40 Вт с использованием ИС усилителя мощности TDA2040 и двух транзисторов мощности с подключенным к нему динамиком с сопротивлением 4 Ом.

Топология конструкции для усилителей

В цепной системе усилителя усилитель мощности используется на последнем или последнем этапе перед нагрузкой. Как правило, система усилителя звука использует топологию ниже, показанную на блок-схеме

.

Как вы можете видеть на приведенной выше блок-схеме, усилитель мощности - это последний каскад, который напрямую подключен к нагрузке. Как правило, перед усилителем мощности сигнал корректируется с помощью предварительных усилителей и усилителей управления напряжением.Кроме того, в некоторых случаях, когда требуется регулировка тембра, схема регулировки тембра добавляется перед усилителем мощности.

Знайте свою нагрузку

В случае системы аудиоусилителя нагрузка и управляемая нагрузка усилителя являются важными аспектами в конструкции. Основной нагрузкой на усилитель мощности является громкоговоритель . Выход усилителя мощности зависит от импеданса нагрузки, поэтому подключение неподходящей нагрузки может снизить эффективность усилителя мощности, а также его стабильность.

Громкоговоритель - это огромная нагрузка, которая действует как индуктивная и резистивная нагрузка. Усилитель мощности обеспечивает выход переменного тока, поэтому сопротивление динамика является критическим фактором для правильной передачи мощности.

Импеданс - это эффективное сопротивление электронной схемы или компонента для переменного тока, которое возникает в результате комбинированных эффектов, связанных с омическим сопротивлением и реактивным сопротивлением.

В аудиоэлектронике доступны различные типы громкоговорителей разной мощности с разным импедансом.Импеданс динамика можно лучше всего понять, используя соотношение между потоком воды внутри трубы. Просто представьте громкоговоритель как водопроводную трубу, вода, протекающая по трубе, является переменным звуковым сигналом. Теперь, если труба стала больше в диаметре, вода будет легко течь по трубе, объем воды будет больше, а если мы уменьшим диаметр, тем меньше воды будет протекать по трубе, поэтому объем воды будет ниже. Диаметр - это эффект, создаваемый омическим сопротивлением и реактивным сопротивлением. Если диаметр трубы увеличивается, сопротивление будет низким, поэтому динамик может получить большую мощность, а усилитель обеспечит большую передачу мощности, а если сопротивление станет высоким, то усилитель будет обеспечивать динамик меньшей мощностью.

Существуют различные варианты, а также различные сегменты динамиков, доступных на рынке, обычно с 4 Ом, 8 Ом, 16 Ом и 32 Ом, из которых 4 и 8 Ом громкоговорители широко доступны по низким ценам. Кроме того, мы должны понимать, что усилитель мощностью 5 Вт, 6 Вт или 10 Вт или даже больше является среднеквадратичной мощностью, подаваемой усилителем на конкретную нагрузку в непрерывном режиме.

Итак, мы должны быть осторожны с рейтингом динамика, рейтингом усилителя, эффективностью динамика и импедансом.

Конструкция простого усилителя мощностью 40 Вт

В наших предыдущих уроках мы сделали усилитель мощностью 10 Вт с использованием операционного усилителя и силовых транзисторов, а также построили усилитель мощностью 25 Вт с использованием TDA2040. Но для этого урока мы построим усилитель мощности 40 Вт, который будет управлять динамиком с сопротивлением 4 Ом. Мы будем использовать тот же TDA2040 , который использовался в усилителе мощности 25 Вт , но для получения выходной мощности 40 Вт мы будем использовать дополнительные силовые транзисторы.

На изображении выше показан TDA2040. Он доступен в большинстве обычных интернет-магазинов, а также на eBay. Пакет называется « Pentawatt » с 5 выходными выводами. Схема распиновки довольно проста и доступна в даташите

.

Вкладка подключается к контакту 3 или –Vs (отрицательный источник питания). Не говоря уже о том, что радиатор, подключенный к вкладке, также имеет такое же соединение.

Если мы проверим техническое описание, мы также сможем увидеть особенности этого усилителя мощности IC

Характеристики микросхемы неплохие. Обеспечивает защиту от короткого замыкания на землю. Кроме того, тепловая защита обеспечивает дополнительные функции безопасности в случае перегрузки. Как мы видим, TDA2040 способен обеспечить выходную мощность 25 Вт на нагрузку 4 Ом, если подключен раздельный источник питания с выходом +/- 17 В. В таком случае THD (полное гармоническое искажение) будет 0,5%. В той же конфигурации, если мы получим выходную мощность 30 Вт, THD станет 10%.

Кроме того, в таблице данных есть еще один график, который показывает соотношение между напряжением питания и выходной мощностью.

Если мы посмотрим на график, мы сможем достичь выходной мощности более 26 Вт, если будем использовать раздельный источник питания с выходным напряжением более 15 В.

Итак, как мы уже видели, с помощью TDA2040 можно добиться непрерывной выходной мощности 25 Вт. Но мы хотим сделать усилитель мощности на 40 Вт. Итак, эти дополнительные 15 Вт, , нам нужно добавить два силовых транзистора NPN и PNP, чтобы обеспечить дополнительное усиление и выходную мощность через громкоговоритель 4 Ом.

Чтобы добиться этого дополнительного усиления мощности, мы использовали согласованные парные транзисторы BD712 и силовые транзисторы BD711. Оба транзистора доступны в корпусе TO-220C.

Распиновка BD711 и BD712 -

.

Для безупречной работы без снижения гармонических искажений нам нужен источник питания 36 В для достижения выходной мощности 40 Вт. Хотя эта схема может питаться от 15В до 40В постоянного тока.

Необходимые компоненты

Для построения схемы нам понадобятся следующие компоненты -

  1. Плата Vero (может использоваться любой желающий с точками или подключениями)
  2. Паяльник
  3. Проволока для припоя
  4. Кусачки и инструмент для зачистки проводов
  5. Провода
  6. Алюминиевый радиатор KS-58
  7. 36 В Одиночный источник питания
  8. Динамик 4 Ом, 40 Вт
  9. 4 шт.1.Резистор 5R Резисторы 1/2 Вт
  10. 4шт 100к резистор 1/4 ом ватт
  11. 12k резистор
  12. Резистор 1R мощностью 2 Вт
  13. Конденсатор 470 нФ
  14. Конденсатор 100 мкФ
  15. TDA2040
  16. 1N4148 Диод два шт
  17. Конденсатор 220 нФ
  18. Конденсатор 2200 мкФ
  19. Конденсатор 4,7 мкФ
  20. Пара транзисторов BD711 и BD712.

Принципиальная схема и пояснения

Схема 40-ваттного усилителя звука довольно проста; TDA2040 усиливает сигнал и обеспечивает среднеквадратичную мощность 25 Вт.Дополнительное усиление мощности осуществляется с помощью пар транзисторов BD711 и BD712 . Входной конденсатор 470 нФ - это блокирующий конденсатор постоянного тока, который пропускает только сигнал переменного тока. Одна важная вещь - это единое напряжение питания. Поскольку усилитель питается от одного источника питания, входной сигнал должен быть выше нескольких вольт, чтобы усилитель мог усилить сигнал как в положительном, так и в отрицательном пике. Резисторы R6, R9 и R7, R8 подают напряжение смещения на силовые транзисторы и усилители мощности.R10 и C5 - это демпферная цепь или RC-зажим для защиты усилителя от огромной индуктивной нагрузки громкоговорителя.

Тестирование цепи усилителя 40 Вт

Мы использовали инструменты моделирования Proteus для проверки выхода схемы; мы измерили выходной сигнал в виртуальном осциллографе. Вы можете проверить полное демонстрационное видео , приведенное ниже.

Мы запитываем схему напряжением 36 В постоянного тока, и подается входной синусоидальный сигнал.Осциллограф подключается к выходу с нагрузкой 4 Ом на канал A (желтый), а входной сигнал подключается к каналу B (синий).

На видео мы можем видеть разницу между входным сигналом и усиленным выходом : -

Кроме того, мы проверили выходную мощность. Мощность усилителя сильно зависит от нескольких факторов, как обсуждалось ранее. Это сильно зависит от импеданса динамика, КПД динамика, КПД усилителя, топологии конструкции, общих гармонических искажений и т. Д.Мы не могли учесть или рассчитать все возможные факторы, которые создают зависимости в мощности усилителя. Реальная схема отличается от моделирования, поскольку при проверке или тестировании выходных данных необходимо учитывать множество факторов.

Расчет мощности усилителя

Мы использовали простую формулу для расчета мощности усилителя -

  Мощность усилителя = В  2  / R

Мы подключили мультиметр переменного тока к выходу.Напряжение переменного тока, отображаемое на мультиметре, представляет собой размах переменного напряжения.

Мы предоставили очень низкочастотный синусоидальный сигнал 200 Гц. Как и в случае с низкой частотой, усилитель будет подавать больший ток на нагрузку, и мультиметр сможет правильно определять напряжение переменного тока.

Мультиметр показал + 12,5 В переменного тока. Итак, по формуле выход усилителя мощности при нагрузке 4 Ом составляет

  Мощность усилителя = 12,5  2 /4
Мощность усилителя =  39.06  (примерно 40 Вт)

Что нужно помнить при создании усилителя мощностью 40 Вт

При построении схемы усилитель мощности TDA2040 должен быть правильно подключен к радиатору. Радиатор большего размера обеспечивает лучший результат. Кроме того, для лучшего результата рекомендуется использовать конденсаторы коробчатого типа, рассчитанные на аудиосистему.

Всегда хороший выбор для использовать PCB для приложения, связанного со звуком . Лучший способ сконструировать печатную плату - обратиться к рекомендациям производителя микросхем.

  1. Сделайте дорожки аудиосигнала как можно короче, чтобы уменьшить нежелательные помехи.
  2. Силовые транзисторы должны быть подключены с соответствующими радиаторами. Можно использовать радиатор серии KS-58.
  3. Не используйте один большой радиатор и зафиксируйте TDA2040, BD711 и BD712. Используйте отдельные радиаторы для отдельных компонентов, иначе возникнет короткое замыкание.
  4. Будьте осторожны с мощностью динамика, иначе динамик может быть сожжен или поврежден.
  5. Не снимайте зажимную или демпферную цепь. Это очень важно для безопасности силовых транзисторов и усилителя мощности.
  6. Не подавайте сильный усиленный сигнал в усилитель, THD увеличится.

TDA7492p Bluetooth портативная колонка


TDA7492p Портативная Bluetooth-колонка

Все мы любим слушать музыку. В этом уроке мы увидим, как собрать себе высококачественную портативную колонку Bluetooth.Все, что нам нужно, это старый динамик на 50 Вт, модуль TDA7492p и устройство bluetooth для воспроизведения музыки. Я воспользуюсь своим Android-смартфоном, чтобы воспроизводить свою музыку.

Это будет быстрый, легкий и действительно недорогой учебник. Я купил чехол для колонки в магазине секонд-хенд. Модуль усилителя от eBay. У меня уже есть встроенный модуль приемника Bluetooth. Все, что нам нужно, это несколько проводов, аккумулятор на 12 В или выше, несколько разъемов, кнопки и модуль зарядки для зарядки аккумулятора, не открывая корпус динамика.


Модуль Bluetooth TDA7492p


TDA7492p - усилитель звука. Вы можете купить микросхему напрямую и сделать свою собственную схему. Но в этот модуль уже интегрирован модуль bluetooth, все компоненты, используемые в процессе усиления, выходные разъемы и кнопки управления. Все, что нам нужно, это подать на него напряжение от 12 В до 36 А, подключить к каждому выходу динамик на 8 Ом 50 Вт и подключить к нему устройство Bluetooth. Будьте осторожны, существуют идентичные модели с выходной мощностью всего 20 Вт или 25 Вт, так что имейте это в виду при покупке.Я купил свой на ebay всего за 9 долларов, ссылка - это ссылка на eBay.

На схеме выше видно, что на плате 5 кнопок управления. Вы также можете использовать их для изменения трека или регулировки громкости. Есть кнопка переключателя DIP 2. Комбинируя положение каждого переключателя вверх / вниз, мы можем получить 4 разных фильтра для выхода. На схеме выше вы можете увидеть каждую комбинацию и применяемое усиление в каждом случае.


Схема


Я буду использовать два 7. 4 литий-полимерных аккумулятора, подключенных последовательно, для получения напряжения около 15 В. Просверлите корпус динамика и добавьте внешний разъем. К этому разъему я подключу повышающий модуль постоянного тока. Таким образом, я использую вход 12 В и смогу заряжать батареи на 15 В. С помощью потенциометра устанавливаю выходное напряжение модуля на 15 В. Для включения и выключения модуля я использовал тумблер. Подключите выход модуля TDA к динамику и схема готова.

Строим корпус

Я буду использовать старый динамик на 50 Вт.Откройте переднюю часть динамика и вытащите динамики. У меня 3: низкий, средний и высокий. Для медикаментов рекомендуется использовать на входе конденсатор емкостью 10 мкФ. Я проделаю несколько отверстий в корпусе динамика и вставлю внутрь модуль усилителя звука. Я также сделаю несколько отверстий для 5 кнопок. Припаиваем все провода, две батареи внутри и выход усилителя к динамикам. Закройте переднюю часть динамика. Добавьте тумблер на внешней стороне корпуса динамика, чтобы включать и выключать его.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
