Какие преимущества имеют усилители на микросхемах TDA. Какие модели TDA наиболее популярны для сборки усилителей. Как правильно собрать усилитель на TDA своими руками. На что обратить внимание при выборе схемы и компонентов.

Содержание

Особенности и преимущества усилителей на микросхемах TDA

Усилители на микросхемах серии TDA от STMicroelectronics пользуются большой популярностью среди радиолюбителей по ряду причин:

  • Простота схемотехники — для сборки рабочего усилителя требуется минимум внешних компонентов
  • Низкая стоимость комплектующих
  • Хорошее соотношение цена/качество звучания
  • Встроенная защита от перегрева и короткого замыкания
  • Широкий выбор моделей под разные задачи
  • Доступность микросхем и информации по их применению

Благодаря этим преимуществам даже начинающий радиолюбитель может самостоятельно собрать качественный усилитель на TDA в домашних условиях.

Обзор популярных моделей микросхем TDA для усилителей

Рассмотрим наиболее востребованные модели TDA для сборки усилителей звука:


TDA2030

Одна из самых популярных микросхем для маломощных усилителей. Основные характеристики:

  • Выходная мощность: до 14 Вт (на нагрузке 4 Ом)
  • Напряжение питания: ±18 В
  • Коэффициент нелинейных искажений: 0.5%
  • Диапазон воспроизводимых частот: 20 Гц — 20 кГц

Отлично подходит для сборки компактных усилителей для компьютерных колонок или портативной акустики.

TDA2050

Улучшенная версия TDA2030 с повышенной выходной мощностью:

  • Выходная мощность: до 32 Вт (на нагрузке 4 Ом)
  • Напряжение питания: ±25 В
  • Коэффициент нелинейных искажений: 0.5%
  • Диапазон частот: 20 Гц — 20 кГц

Оптимальный вариант для сборки полноценного домашнего усилителя средней мощности.

TDA7294

Мощная микросхема для построения Hi-Fi усилителей:

  • Выходная мощность: до 100 Вт (на нагрузке 4 Ом)
  • Напряжение питания: ±40 В
  • Коэффициент нелинейных искажений: 0.1%
  • Диапазон частот: 20 Гц — 20 кГц

Позволяет собрать высококачественный усилитель для домашней аудиосистемы.

Как выбрать схему усилителя на TDA

При выборе схемы усилителя на TDA следует обратить внимание на следующие моменты:


  1. Мощность усилителя должна соответствовать параметрам используемых колонок
  2. Схема должна быть рассчитана на конкретную модель микросхемы TDA
  3. Желательно использовать проверенные схемы от известных разработчиков
  4. Обратите внимание на наличие дополнительных функций (регулировка тембра, защита и т.д.)
  5. Оцените сложность схемы и свои возможности по ее реализации

Наиболее простые и надежные схемы усилителей на TDA можно найти на радиолюбительских форумах и в специализированной литературе.

Особенности сборки усилителя на TDA своими руками

При самостоятельной сборке усилителя на TDA важно учитывать следующие рекомендации:

  • Используйте качественные комплектующие от проверенных производителей
  • Обеспечьте хорошее охлаждение микросхемы с помощью радиатора
  • Соблюдайте полярность при подключении электролитических конденсаторов
  • Проверяйте отсутствие замыканий после пайки каждого компонента
  • Используйте экранированные провода для входных цепей усилителя
  • Обеспечьте надежное заземление корпуса усилителя

При соблюдении этих правил вы сможете собрать качественный и надежный усилитель на TDA даже без большого опыта в радиоэлектронике.


Типичные ошибки при сборке усилителей на TDA

Начинающие радиолюбители часто допускают следующие ошибки при сборке усилителей на TDA:

  1. Неправильный выбор номиналов компонентов обвязки микросхемы
  2. Недостаточное охлаждение микросхемы
  3. Использование некачественных или поддельных комплектующих
  4. Ошибки в разводке печатной платы
  5. Неправильное подключение источника питания

Чтобы избежать этих проблем, внимательно изучите документацию на микросхему и тщательно проверяйте схему на каждом этапе сборки.

Настройка и тестирование собранного усилителя

После сборки усилителя на TDA необходимо выполнить его настройку и тестирование:

  1. Проверьте правильность всех соединений
  2. Подключите источник питания через лампочку на 60-100 Вт для защиты от КЗ
  3. Измерьте напряжения в контрольных точках схемы
  4. Подайте на вход тестовый сигнал и проверьте качество звучания
  5. Измерьте выходную мощность и уровень искажений
  6. Проверьте работу схем защиты усилителя

Только после успешного прохождения всех тестов усилитель можно считать полностью работоспособным и готовым к эксплуатации.


Возможные улучшения базовой схемы усилителя на TDA

Для повышения качества звучания и функциональности базовую схему усилителя на TDA можно дополнить:

  • Предварительным усилителем на операционном усилителе
  • Регуляторами тембра НЧ и ВЧ
  • Индикатором уровня выходного сигнала
  • Схемой мягкого включения питания
  • Более мощным блоком питания с улучшенной фильтрацией

Эти доработки позволят приблизить качество звучания самодельного усилителя к уровню профессиональной техники.


Tda в Украине. Цены на Tda на Prom.ua

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ RT

Доставка по Украине

341.87 грн

170.94 грн

Купить

Чип TDA2050 TO-220-5, Усилитель низкой частоты RT

Доставка по Украине

143.65 грн

71.83 грн

Купить

Магнитола 1 din Lesko AV119 экран 6,5″ Усилитель мощности Чип TDA7388 Bluetooth 4.0 микрофон RT

Доставка по Украине

4 378.56 грн

2 189.28 грн

Купить

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ DL

Доставка по Украине

338.14 грн

169.07 грн

Купить

Интернет-магазин Delery

Чип TDA4863AJ TDA4863 DBS7P, Драйвер управления разверткой ТВ DL

Доставка по Украине

139.92 грн

69.96 грн

Купить

Интернет-магазин Delery

Чип TDA2050 TO-220-5, Усилитель низкой частоты DL

Доставка по Украине

139.92 грн

69.96 грн

Купить

Интернет-магазин Delery

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ SP

Доставка по Украине

366. 12 грн

183.06 грн

Купить

Shoppes

Чип TDA4863AJ TDA4863 DBS7P, Драйвер управления разверткой ТВ SP

Доставка по Украине

167.90 грн

83.95 грн

Купить

Shoppes

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498 SP

Доставка по Украине

1 497.14 грн

748.57 грн

Купить

Shoppes

Чип TDA2050 TO-220-5, Усилитель низкой частоты SP

Доставка по Украине

167.90 грн

83.95 грн

Купить

Shoppes

Магнитола 1 din Lesko AV119 экран 6,5″ Усилитель мощности Чип TDA7388 Bluetooth 4.0 микрофон SP

Доставка по Украине

4 402.82 грн

2 201.41 грн

Купить

Shoppes

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ GB

Доставка по Украине

333.48 грн

166.74 грн

Купить

Global — магазин хороших покупок!

Чип TDA4863AJ TDA4863 DBS7P, Драйвер управления разверткой ТВ GB

Доставка по Украине

170. 24 грн

85.12 грн

Купить

Global — магазин хороших покупок!

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498 GB

Доставка по Украине

1 499.48 грн

749.74 грн

Купить

Global — магазин хороших покупок!

Чип TDA2050 TO-220-5, Усилитель низкой частоты GB

Доставка по Украине

170.24 грн

85.12 грн

Купить

Global — магазин хороших покупок!

Смотрите также

Магнитола 1 din Lesko AV119 экран 6,5″ Усилитель мощности Чип TDA7388 Bluetooth 4.0 микрофон GB

Доставка по Украине

4 405.15 грн

2 202.57 грн

Купить

Global — магазин хороших покупок!

Микросхема TDA7850 + Конденсатор 10000uF 25V + термопаста

На складе в г. Днепр

Доставка по Украине

499 грн/комплект

Купить

Мегабайт

Полировальная машина TITAN TDA 15

На складе

Доставка по Украине

4 463 грн

4 123 грн

Купить

ТЕХНІКС

Усилитель на TDA 7388 12В 4X41 с регулятором класс DC

На складе в г. Киев

Доставка по Украине

481.95 — 612.85 грн

от 2 продавцов

567 грн

481.95 грн

Купить

Big-Lavka

TDA7498E 2X160 Вт Двухканальный аудио усилитель

На складе в г. Киев

Доставка по Украине

838.95 — 1 034.45 грн

от 2 продавцов

987 грн

838.95 грн

Купить

Big-Lavka

УНЧ сабвуфера на TDA7377, 30Вт, для авто, +12..18В

На складе в г. Софиевская Борщаговка

Доставка по Украине

285 грн

Купить

«SashaMika»

Машинка полировальная ротационно-эксцентриковая TITAN TDA09 194643

Доставка из г. Кривой Рог

3 360 грн

Купить

ebrand

Чип TDA2030A 10ШТ TDA2030 TO-220-5, Усилитель низкой частоты УНЧ

На складе в г. Ровно

Доставка по Украине

110 грн

Купить

PROMRV

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498

На складе

Доставка по Украине

595 грн

Купить

PROMRV

Чип TDA2050 TO-220-5, Усилитель низкой частоты

На складе в г. Ровно

Доставка по Украине

25 грн

Купить

PROMRV

Полировально-эксцентриковая ШМ Титан TDA15

На складе в г. Днепр

Доставка по Украине

3 914 грн

Купить

Строймагазин

Ротационно-эксцентриковая полировальная машина TITAN TDA75

На складе в г. Днепр

Доставка по Украине

2 601 грн

Купить

Строймагазин

Оборудование для АТС Panasonic KX-TDA0155CE

На складе

Доставка по Украине

14 076 — 15 533 грн

от 3 продавцов

19 236 грн

14 249 грн

Купить

Ларчик UA — магазин трендовых товаров

Утюг с подачей пара Bosch TDA3024010 (2400 Вт, 40 г/мин, паровой удар 150 г, Подошва CeraniumGlissee)

Под заказ

Доставка по Украине

2 057 грн

Купить

LuxMedia | интернет-магазин бытовой техники

Двухполосный усилитель на TDA 7240A и TDA 1517

Юрий Баранов
http://yooree. narod.ru
Адрес Email — yooree (at) inbox.ru
(замените (at) на @)

Главная проблема, возникающая при конструировании стереоусилителей с общим НЧ драйвером, заключается в том, что сигналы левого и правого каналов, рано или поздно, суммируются. В результате простого сложения, разделение между каналами сводится к минимуму и нарушается сама идея стереофонии. Наиболее рациональный метод суммирования, известный на сегодня — обработка сигналов активными смесителями — фильтрами с высоким входным сопротивлением, в которых, чаще всего, используют полевые транзисторы. Последующие каскады усиления увеличивают амплитуду суммированного сигнала с целью раскачки оконечного УНЧ с невысокой чувствительностью.

Я попробовал пойти несколько другим путем — максимально ослабить сигналы каналов и производить их сложение, как можно позже, перед входом УНЧ с высокой чувствительностью (TDA 7240A — 46дБ).

Вторая микросхема -TDA 1517, выступает в роли СЧ-ВЧ драйвера.

Должен сказать, что задача не решена полностью, разделение между каналами желательно сделать еще большим, субъективное прослушивание показало некоторое сжатие панорамы, не хватает той «воздушности «, которая присуща усилителям с независимыми каналами. Слушать музыку при помощи этого устройства несколько утомительно, зато оно очень эффектно передает звуковой материал кинофильмов и компьютерных игр. В любом случае, усилитель показал значительное превосходство над мультимедийной системой Logitech Z — 340, которую один мой знакомый недавно приобрел за $60. Еще один приятный момент — удалось реализовать возможность одновременной регулировки громкости во всех каналах, что , согласитесь, очень удобно. Таким образом, схема рекомендована для повторения сторонникам трифонического звука, с перспективой ее улучшения.

Детали: Все переменные резисторы — двухсекционные, спаренные, группы В, типоразмер — любой. Постоянные резисторы — любого типа, мощностью 0,125 Вт. Неполярные конденсаторы — любые, малогабаритные. Рабочее напряжение электролитических конденсаторов должно быть не менее 25в. Обе микросхемы должны быть установлены на независимые теплоотводы. Усилитель можно питать нестабилизированным током, но суммарная емкость в фильтре блока питания, должна быть на уровне 8000 мкФ. Диоды в БП — любые, рассчитанные на ток, не менее 4А. Трансформатор БП должен обеспечивать ток 3,5… 4А с переменным напряжением на холостом ходу 10…14в. В этой сборке я , опять же, использовал два трансформатора типа ТВК — 110 ЛМ, первичные и вторичные обмотки которых соединял параллельно( синфазно!), более подробно — см.ЗДЕСЬ.

Динамики: Вуфер — 25ГД-26(35ГДН-1) или10ГД-34(25ГДН-1) или 15ГД-14(25ГДН-3) или 15ГД-17(25ГДН-4) или импортный с подобными характеристиками, в соответствующем акустическом оформлении. Устанавливать LC фильтры не надо. Необходимо только выбрать правильную полярность подсоединения динамика, при пиках мощности диффузор должен подаваться вперед. Саттелиты — широкополосные динамики мощностью 2…6 Вт, дополненные «пищалками», которые подсоединяются параллельно широкополосным, через неполярный конденсатор емкостью 4 …1 мкФ.

Монтаж: Общий регулятор громкости (на схеме выделен красным контуром), регулятор уровня СЧ-ВЧ (на схеме выделен синим контуром) и регулятор уровня НЧ (на схеме выделен зеленым контуром) располагаются на единой планке в один ряд. Микросхему TDA 1517 надо монтировать на отдельной платке и желательно установить ее, поближе к своему регулятору. Если это не представляется возможным, то соединение с регулятором выполняется экранированным проводом. Микросхему TDA 7240А надо монтировать на отдельной плате и желательно расположить ее в корпусе устройства так, чтобы теплоотвод выступал за его пределы.

Конденсатор на 0,47 мкФ , резистор на 47 ком и оба резистора на 10 ком устанавливаются как можно ближе к выводам микросхемы. Провода, соединяющие выход последнего регулятора с резисторами на 10 ком должны быть экранированы. То же касается и проводов, соединяющих входные гнезда усилителя с первым регулятором.

Управление: Предварительное включение в сеть производится выключателем в цепи первичной обмотки силового трансформатора, после чего устройство переходит в состояние Standby. Переход в рабочий режим осуществляется РАЗМЫКАНИЕМ выключателя В1.1 и одновременным ЗАМЫКАНИЕМ выключателя В 1.2. Это сопровождается незначительным хлопком вуфера(диффузор втягивается внутрь). Для удобства управления можно использовать спаренный клавишный переключатель китайского производства с двумя независимыми секциями на два положения. Выключение не вызывает хлопков, но выключение блока питания желательно производить несколько позже, после того как разрядится конденсатор на 2000 мкФ в цепи питания TDA 1517 (около 8 сек.)

Пожелание: Не пренебрегайте установкой следующих элементов и не изменяйте их номиналы:

* резисторы на 2 Ома и конденсаторы на 0,22 мкФ, шунтирующие выход микросхемы TDA 7240А
* конденсаторы на 360 пФ перед третьим регулятором
* резистор на 10 Ом, через который производится соединение общего провода СЧ-ВЧ драйвера со вторым регулятором.

Сама принципиальная схема усилителя представлена на рисунке, ниже.

Приветствуются любые изменения схемы, с целью улучшения ее показателей и если кто-нибудь решится на этот героический поступок, прошу написать мне. Приму, с удовольствием и другие ваши соображения относительно усилительных устройств типа 2. 1.

Юрий Баранов,
yooree (at) inbox.ru

Сайт Лебедева Сергея — Усилитель на TDA 7293

Самодельный усилитель на TDA 7293



Данный усилитель собран на базе схемы взятой отсюда: http://www.electroclub.info/invest/tda7294/hi-fi_7293.htm Вот она:













Вот рисунок печатной платы, взятой с сайта http://www.electroclub.info:











В усилителе я применил несколько видоизменённый её вариант (справа), в котором отдельно предусмотрен вывод для клип-детектора.

Радиатор для охлаждения м/с – от старых компьютеров. Все резисторы отечественные – МЛТ, неполярные конденсаторы – К 73-17, электролитические конденсаторы китайские.










Вот что получилось:

















Микросхему необходимо изолировать от радиатора или изолировать радиатор от корпуса усилителя (земли), т.к. металический корпус микросхемы соединён с минусом питания. Для этого удобнее всего использовать специальные слюдяные пластинки, которые продаются на радиорынках. На винт, крепящий микросхему к радиатору нужно одеть маленький отрезок термоусадочной трубки, а под головку винта подложить шайбу, например из текстолита.



Кроме того решил собрать индикатор перегрузки (клип-детектор), вот его схема:













Взята она опять же отсюда:  http://www.electroclub.info/invest/tda7294/clip-detector.htm





Рисунок печатной платы:                                                                     Я же применил несколько другую плату:











Вот что получилось:











Для полной завершённости конструкции собрал ещё и стрелочный индикатор выходной мощности на микросхеме К157ДА1, вот его схема:













Взята она также из интернета. Все резисторы применены отечественные – МЛТ, электролитические конденсаторы китайские – Jamicon, неполярные конденсаторы – К 73-17, транзисторы КТ 361(с любой буквой), микросхема – К157ДА1.



Перечень элементов:



R1-R2 – переменные 47 ком

R3-R6, R12-R13 — 10 ком

R7-R8 — 150 ком

R9-R10 — 47 ком

R11 — 20 ком

R14 — 510 ом

R15-R18 — 27 ком

С1-С2 — 0,22…0,47 мкф

С4-С6 — 10 мкф х 25В

С3 — 100 мкф х 25В



Расположение элементов на печатной плате:











Рисунок печатной платы:









№1-питание, №2-вход ЛК, №3,№4-земля, №5-вход ПК, №6-выход ЛК, №7, №8, №9- земля, №10- выход ПК.



Здесь резисторы R1 и R2 – переменные 47 ком. для настройки чувствительности.











Блок питания усилителя собран вот по этой схеме:











Выпрямитель для оконечников раздельный для левого и правого каналов, электролиты 2 х 10000 мкф.

Трансформатор самодельный, на базе трансформатора ТС – 250-2м, от старого телевизора, с домотанной первичной обмоткой (с целью уменьшения тока х.х.) и заново намотанными вторичными обмотками: 4 х 18В, 12 В.

Подробнее о том, как перемотать подобный трансформатор можно узнать здесь: http://yooree.narod.ru/ts250.html











Затем всё это решено было собрать в каком нибудь корпусе, выбор пал на купленный на рынке корпус от усилителя одиссей 001 стерео.







Корпус усилителя был несколько доработан, сделаны новые передняя и задняя панели, крышка покрашена лаком. Вот что получилось в итоге:



Передняя панель:                                                                                                   Ручки баланса и громкости:







Вид изнутри:















Вид снаружи:





















Усилители на TDA в Комсомольске-на-Амуре: 129-товаров: бесплатная доставка, скидка-44% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Усилители на TDA

Плата усилителя, 12 В, TDA7379, 38 Вт + 38 Вт Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

Плата усилителя постоянного тока TDA7379, модуль усиления мощности, Ultra-TDA7297 TDA7377, 1 шт

ПОДРОБНЕЕЕще цены и похожие товары

860

1343

Плата усилителя звука TDA7379BTA, 40 Вт + 40 Вт, 15 В пост. Тока Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

Плата усилителя TDA7850, 50 Вт 4

ПОДРОБНЕЕЕще цены и похожие товары

383

451

Плата усилителя мощности TDA7850, 4 х50 Вт, малошумная Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

Плата усилителя TDA7850, 50 Вт 4

ПОДРОБНЕЕЕще цены и похожие товары

346

481

AIYIMA Усилители звука 12 В постоянного тока усилитель TDA7379 38 Вт + 38 Вт плата стерео усилителя AD828 предусилитель супер чем NE5532 Электрический

ПОДРОБНЕЕЕще цены и похожие товары

3 340

3711

Плата усилителя TDA7293, 255 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Стерео усилитель НЧ, 2 х 15 Ватт, (TDA7297) MP1202 Производитель: Мастер Кит, Стандарт: стерео

ПОДРОБНЕЕЕще цены и похожие товары

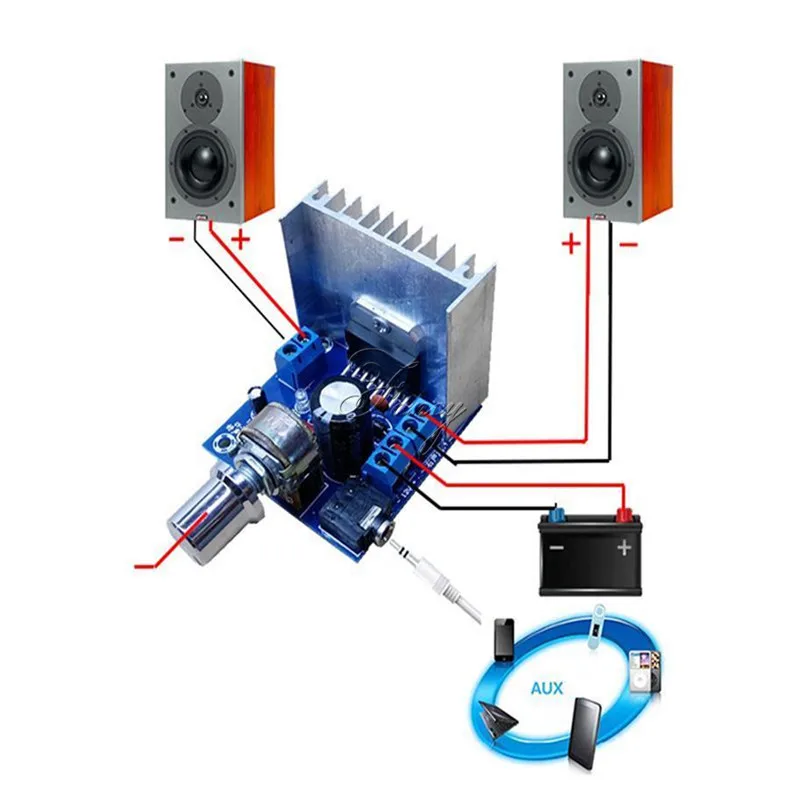

Радиоконструктор усилитель УНЧ 2 15 ВТ 12-18V (TDA7297) усилитель мощности XH-A271 Тип: усилитель

ПОДРОБНЕЕЕще цены и похожие товары

Аудио усилитель TDA7266

ПОДРОБНЕЕЕще цены и похожие товары

1 570

1869

TDA7498 усилитель мощности, 150 Вт Тип: усилитель мощности

ПОДРОБНЕЕЕще цены и похожие товары

Плата усилителя TDA7293, 600 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Плата усилителя звука TDA7295, 80 Вт + 80 Вт, Hi-Fi

ПОДРОБНЕЕЕще цены и похожие товары

Мини-усилитель мощности для автомобиля цифровой усилитель звука TDA7850, 50 Вт 4 усилитель звука для автомобиля, DC12V-14. 4V

ПОДРОБНЕЕЕще цены и похожие товары

Bluetooth усилитель мощности аудиоплата 4X50W TDA7850 класс AB Hifi стерео усилитель домашний кинотеатр BTL динамик мини-усилитель

ПОДРОБНЕЕЕще цены и похожие товары

1 145

2008

Bluetooth усилитель мощности аудиоплата 4X50W TDA7850 класс AB HiFi стерео усилитель домашний кинотеатр BTL динамик мини-усилитель

ПОДРОБНЕЕЕще цены и похожие товары

Аудио усилитель TDA7297 Схемотехника: класс AB

ПОДРОБНЕЕЕще цены и похожие товары

Ламповый усилитель SOTAMIA 6N15 TDA7377, усилитель мощности 35 Вт x 2, совместимый с Bluetooth, 5,0, домашний стереоусилитель, заменить 6J1 GE5654W

ПОДРОБНЕЕЕще цены и похожие товары

798

973

Усилитель мощности TDA7377, аудио Плата, усилитель 40Wx2, стерео усилитель, домашний звуковой кинотеатр сделай сам

ПОДРОБНЕЕЕще цены и похожие товары

Стерео усилитель НЧ, 2 х 15 Ватт, (TDA7297) Мастеркит MP1202 Производитель: Мастер Кит, Стандарт:

ПОДРОБНЕЕЕще цены и похожие товары

730

1554

Усилитель TDA7498, 100 Вт + 100 Вт, класс D Схемотехника: класс D

ПОДРОБНЕЕЕще цены и похожие товары

Усилитель мощности TDA7377, аудио Плата, усилитель 40Wx2, стерео усилитель, домашний звуковой кинотеатр сделай сам

ПОДРОБНЕЕЕще цены и похожие товары

2 086

2484

Цифровой усилитель мощности Qingfeng BP1 TDA7498E, сабвуфер, готовая плата (200Wx1) Тип: усилитель

ПОДРОБНЕЕЕще цены и похожие товары

144

177

Усилитель мощности звука TDA7388 TDA-7388

ПОДРОБНЕЕЕще цены и похожие товары

146

178

Усилитель мощности звука TDA7388 TDA-7388

ПОДРОБНЕЕЕще цены и похожие товары

Усилитель TDA7492 (class D), 2×50 Вт

ПОДРОБНЕЕЕще цены и похожие товары

Усилитель мощности SOTAMIA TDA7377, аудиоплата 30Wx2, Hi-Fi стерео усилитель звука автомобиля сделай сам, мини-усилитель класса AB, усилитель умного

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 6

Как я делал бюджетный усилитель на TDA2050 для старых колонок / Хабр

Под катом фото, описание процесса, немного схем и детальное описание некоторых моментов создания этого чуда.

Вот попали ко мне старые советские колонки S-50(если руки дойдут – хочу модернизировать их, но пока что есть, то есть), их ТХ:

  • Паспортная электрическая мощность не менее 50 Вт
  • Номинальная электрическая мощность 25 Вт
  • Номинальное электрическое сопротивление 8 Ом
  • Диапазон воспроизводимых частот не уже 40-20000 Гц

И в комплекте с ними мне достался великолепный усилитель Одиссей У-010, который сгорел. Разобрав его, понял, что с моим-то мизерным опытом, ничего не сделаю. Немного помучил гугл, посмотрел на профильных сайтах и вот оно решение — сделаем себе сами усилитель на базе микросхемы TDA2050, как замену старому. Ибо «Handmade и DIY навеки», да и не так уж сложно. ТХ TDA2050:

  • Номинальная выходная мощность 32Вт
  • Интегрированная защита от КЗ
  • Интегрированная защита от перегрева
  • Питание до 50В от однополярного БП

(Сразу замечание, возможно, мне попалась подделка, однако при КЗ, одна TDA2050 взорвалась так, что осколком микросхемы оставила на моем предплечье довольно глубокую рану, повезло, что не в глаз, будьте внимательны, Техника безопасности превыше всего!)

Корпус

Для начала определимся с корпусом. Как вариант, использование корпуса от сгоревшего Одиссей У-010, отпал сразу, по причине размера того корпуса с небольшую тумбочку (460х360х120). Нам же подойдет что-то более компактное. Сначала смотрел в сторону алюминиевых корпусов, но быстро отказался от затеи ввиду цены этих самых корпусов. Те, что мне нравились от 100$, что уже никак не вписывается в «бюджетный усилитель». Поэтому был выбран промежуточный вариант «временного» самого дешевого корпуса, в котором он стоит уже как 6 месяцев. Этим корпусом стал «Z16 Черный» (легко находится в гугле по этому запросу).
Габариты (H/W/L): 89 x 257 x 148

Схема

Далее надо было определиться с самой схемой, ведь под TDA2050 их огромное количество. Выбор пал на так называемую «схему Скифа». Да и обычные компоненты, не SMD, для меня стали плюсом, ведь опыта в пайке SMD и самой паяльной станции не было, только обычный паяльник на 40Вт.
Итак, сама схема (рисунок платы для этой схемы можно скачать по ссылке в конце статьи):

Обращаю ваше внимание на то, что для этой схемы нужно ДВУПОЛЯРНОЕ питание.
Размер готовой платы под один канал усилителя: 35х45мм (а их нужно 2), что вполне компактно в результате.

Блок питания

Итак, для питания 2-х каналов по 32 Вт, нам нужно 64 Вт(хотя это все условно и можно меньше). По счастливой случайности в закромах валялся без дела трансформатор ТПП-287-220-50 мощностью 90 ВА, и с него как раз легко снять двуполярное питание. Фото и схема:

Для того, что бы снять с него по 35,26 В переменного тока со средней точкой, необходимо соединить выводы с номерами: 12-15, 11-20, 13-18, 14-21, 17-16, а снимать напряжение мы будем с 16, 19, 21 выводов.
Далее схема выпрямителя:

Вот пример самой платы. Хотя я её сделал, просто нарисовав перманентным маркером на текстолите, и вытравив, без всякого ЛУТа. Все довольно просто.

В случае с трансформатором ТПП-287-220-50 нужно соединить 16 вывод трансформатора с входом «средняя точка» платы выпрямителя. 19 и 21 в оставшиеся два, какой куда решать вам, и припаять перемычку от входа средней точки к площадке между конденсаторами. После подключения можно проверять напряжения на выходах выпрямителя. Между + и – должно быть от 42 до 50 В, в зависимости от напряжения в сети. Между «+» и землей, а так же землей и «-» должны быть одинаковые значения. Если у вас нет в наличии чего-то из элементов для выпрямителя, то не спешите, как разберемся с платой усилителя, поедем на радиорынок брать все кучей. Список всех элементов будет далее по тексту.

Усилитель

Для начала травим две вот такие платы:

И пока они травятся, можем съездить в ближайший магазин радиокомпонентов или радиорынок.

Итак, нам понадобятся на весь усилитель:

Блок питания:

  • Эл. литические конденсаторы минимум 10 000 мкФ х 25 (или больше) В
  • Диодный мост практически любой, до 10А (с огромным запасом) и более 50 В. (я взял на 10А и 400В – стоит копейки)

Сами усилители (все посчитано на 1 плату, соответственно берете в 2 раза больше):
Конденсаторы эл. литические:

  • С7, С8 – 1000мкФ x 25 В
  • С3 – 22мкФ x 25 В

Конденсаторы керамические:

  • С2- 220пФ

Конденсаторы пленочные:

  • С1, С4, С6 – 4,7мкФ
  • С5 — 0,47мкФ

Резисторы (все по 0.125 Вт, а R6 и R7 2Вт):

  • R1, R3 – 2,2k
  • R2, R5 – 22k
  • R4 – 680
  • R6 – 2,2
  • R7 – 10

Ну и конечно сама TDA2050, возьмите штуки 3, что бы запас был, а то мало ли.
Ещё вам понадобится:

  • 2 RCA входа,
  • 4 зажима под выход на колонки
  • выключатель
  • и сдвоенный переменный резистор на 50 кОм
  • ручка регулятора на этот самый резистор (но я просто снял алюминиевую со старого радио)
  • Радиатор от старого процессора (если у вас нет ненужного)

После чего сверлим и собираем по схеме. У меня все заработало сразу, вот только был треск в динамиках, но об этом я расскажу позже. Единственное, что хочу заметить, так это радиаторы. Я пошел легким путем и просто разрезал, обычной ножовкой, старый радиатор от какого-то AMD пополам, и на каждую половину прикрутил микросхему, предварительно просверлив и нарезав резьбу. Вот только мои микросхемы не на самих платах расположены, а на отдельно стоящих радиаторах, соединены с платами небольшими шлейфами примерно вот так:

А катушка L1 по схеме мотается очень просто, берете одну жилу с витой пары, и мотаете 5 витков прямо на резисторе R7, концы припаиваете к выводам этого же резистора.
Вот и все, с электроникой закончили, к этому моменту у вас должны быть готовы 3 платы: выпрямитель и 2 одинаковые платы усилителя на оба канала.

Компоновка и сборка

А после этого можем приступать к сборке всего этого уже в корпусе. Итак, для начала лучше разметить и высверлить отверстия для крепления плат, трансформатора, радиаторов охлаждения микросхем, входов-выходов. Кстати, если вы купили прямоугольный выключатель для своего усилителя, есть маленький хинт, как под него легко сделать отверстие на панели. Для начала размечаете размеры вашего будущего отверстия прямо на панели, и сверлите тонким сверлом аккуратную дырочку внутри периметра этого самого отверстия. А теперь самое интересное: возьмите самую обычную хлопковую нить (желательно потолще, тонкая часто рвется в процессе), проденьте в отверстие и, натянув нить, можно, как полотном лобзика, вырезать любую форму. Вот только лобзиком вы вырезаете, а здесь, как бы «расплавляете». Именно поэтому лучше вырезать немного меньшее отверстие, что бы потом надфилем довести его до ровного. Ещё желательно сделать вентиляционные отверстия недалеко от радиаторов. Я перестраховался и ставил ещё кулер, который оказался бесполезен, усилитель сильно не греется даже на максимальной громкости. Включаю только тогда, когда усилитель летом на улице работает.

Моя компоновка выглядит так (и хотя куча проводов и вообще не красиво, но все работает как часы уже полгода при регулярном использовании):

Крайняя слева плата – выпрямитель, остальные 2 – усилители.

Вот и все, можно начинать собирать и спаивать. Я спаивал прямо в корпусе, без всяких зажимов, штекеров и прочего. Возможно, кто-то захочет сделать все удобнее.

Схема подключения регулятора громкость (два резистора — это один сдвоенный):

Основные рекомендации:

  • Выходы с усилителей лучше выполнить как можно более толстым кабелем.
  • Если после сборки и спайки в колонках слышите отчетливый шум – проверяйте конденсаторы на платах усилителя
  • Если треск в колонках, то проверяйте дорожки питания на усилителях – я плохо отмыл флюс кислотный, и если присмотреться в темноте были видны маленькие искры между дорожками, как только отмыл плату от флюса, треск пропал.

В итоге выглядит все так:

Расходы:

  • Все конденсаторы и резисторы в сумме – 4$
  • Микросхемы TDA2050(3 шт) – 2$
  • Корпус – 3$
  • Все штекера, гнезда, ручки, выключатели – 7-8$

Итого 17$ и куча положительных эмоций «Оно работает!»

Архив со всеми схемами и рисунками плат в формате Sprint-Layout 6: dl. dropbox.com/u/47591852/usilitjel_habr.rar

PS Это мое первое рабочее устройство, собранное для проверки работоспособности и надежности. В ближайшее время планирую его переработать в новом корпусе и в более аккуратном исполнении. Если Вам будет интересно — то будет продолжение.

Микросхема TDA7388 для установки усилителя

Проводя много времени в машине, люди стремятся повысить свой комфорт. Одним из первых критериев, который при этом пересматривают, является акустика. Повышение качества звука возможно только при установке автомобильного усилителя. Это устройство покупают в готовом виде или создают на основе микросхем.

Содержание

  1. Основные параметры устройств
  2. Класс усиления
  3. Количество каналов
  4. Использование микросхемы TDA7388
  5. Характеристики
  6. Сборка
  7. Аналоги

Основные параметры устройств

Детали выбирают, опираясь на количество каналов и класса усиления. Определив эти параметры, удастся подобрать подходящее устройство или сделать его самостоятельно на основе микросхемы TDA7388.

Класс усиления

Этот показатель определяет уровень искажения сигнала. Для автомобильных устройств усилители бывают 5 классов:

  • А. Их КПД не превышает 20%, но звук меньше искажается после установки таких устройств. Стоит учитывать, что они потребляют и выделяют много энергии, поэтому подходят не для каждого автомобиля. Работают довольно шумно. В салоне их не устанавливают, чтобы постоянно не слушать гул устройства.
  • В. По своим характеристикам они мощнее, но дают слегка скаженный сигнал. Работа при воспроизведении звука здесь стабильней, термические показатели тоже держатся на одном уровне. Устройства этого класса обычно более габаритные.
  • С. Коэффициент полезного действия достигает 75%, но сигнал сильно искажается при переходе через усилитель. Подходит не для всех аудиосистем.
  • D. Сюда относят компактные цифровые устройства с чистым звуком. Раньше они использовались только для низких частот, но теперь стали более практичными.

Также есть смешанный класс АВ, в него входят долговечные устройства с достойным уровнем звучания. Их КПД не превышает 60%, но этого достаточно. Устройства с высокой мощностью занимают много места, их нельзя устанавливать в закрытом пространстве, иначе повышается риск замыкания и возгорания.

Для водителей, которые больше всего ценят качество звучания, больше подходят устройства класса АВ. Тем, кто хочет иметь внутри машины громкую систему, подойдут усилители D класса.

Количество каналов

Усилители со встроенным процессором имеют разное количество каналов мощности. Мастера на СТО считают, что в идеале для каждой колонки отводят свой канал, но здесь тоже многое зависит от предпочтений.

Усилители имеют до 6 каналов мощности:

  1. Моноблок используют для сабвуферов, их ставят при наличии низкой нагрузки. Одноканальные усилители выпускаются класса D, у них есть кроссовер с низким диапазоном и выносной регулятор звучания. Подходит для стандартных магнитол, у которых нет сабвуфера.
  2. Устройства на два канала используют для нескольких колонок. В них устанавливается мостовая схема или катушка, если достаточно мощности.
  3. Используются редко, только там, где есть 2 канала для акустики и сабвуфер. Считаются не очень практичными и надежными.
  4. Четырехканальные усилители распространены больше всего. Вариантов их применения несколько, продаются по низкой цене, отличаются надежностью. Эти усилители считаются более практичными, поскольку при любом способе подключения появляется хорошее звучание. Для создания акустической системы их комбинируют с двухканальными приборами.
  5. Они компактные, но используются не так часто. Подходят для 4 динамиков и сабвуфера. Место экономится за счет того, что одно устройство используется сразу для нескольких целей.

Использование микросхемы TDA7388

Новичкам и людям, которые не хотят много времен тратить на изготовление усилителя, рекомендуется взять готовую микросхему для создания гаджета. Так появится возможно настроить технику под свои потребности.

Характеристики

Производитель указывает, что у данного усилителя напряжение меняется от 10 до 18 В. Последний показатель подходит больше, местами возможны скачки до 50 вольт. Под эти показатели легко подобрать блок питания, а составленная схема будет стабильно работать. На выходном каскаде используют полевые транзисторы, это тоже плюс.

При использовании микросхемы усилитель получится класса АВ, он работает с частотами до 20 тыс. Гц. Предусмотрена защита от перегрева и короткого замыкания во время работы. Изготавливается устройство проще, чем аналоги, поэтому комплектующие легко найти.

Сборка

Для создания усилителя потребуется печатная плата с габаритами 35*70 мм. Конденсаторы берут до 25 Вт, подходят пленочные и электролитические. Если возникают проблемы со схемой TDA7388, то ее заменяют на TDA7560, они считаются одинаковыми. Каскад функционирует в мостовом режиме, поэтому отдельные конденсаторы не используются.

Сразу после сборки прибор заработает, дополнительные детали при этом не требуются. Во время монтажа конструкции стоит учитывать, что выводы MUTE и ST-BY замыкают на плюс, их включают при разъединении шины. При выборе блока питания учитывают, что максимальный ток не должен быть выше 15 А.

Недостатком самодельного усилителя является габаритный радиатор, хотя бы на 50 квадратных см. Уменьшение размеров возможно только при установке охлаждающего радиатора.

Аналоги

Для изготовления усилителя используют разные микросхемы. Перечислим детали, которые также пригодны для монтажа:

  • TDA 7850. Лучший аналог для автомобильной акустики. Имеет высокий класс звучания и не искажает звук. Минимизирует паразитарные шумы, гарантирует четкость и басистость музыки.
  • TDA 7560. Выходная мощность тут ниже, но эта деталь дешевле стоит. Чип впервые стали использовать для автомагнитол.
  • TDA 7851. У него схожие с первым аналогом характеристики, но здесь уменьшена выходная мощность. Звук через деталь передается отлично, есть несколько защитных механизмов от перегорания.

Самостоятельное изготовление усилителя позволит сэкономить деньги и самостоятельно определить критерии устройства, а не выбирать из того, что есть в автомобильных магазинах. Однако, не стоит забывать про риски, которые зависят от качества комплектующих и самой сборки. Взвесьте все факторы перед тем, как решиться на покупку или самостоятельный монтаж устройства.

Как вам статья?

Усилители

TDA своими руками на TDA7377

Посмотреть галерею

Команда (1)

  • инженер1
Присоединяйтесь к команде этого проекта завершенный проект аппаратное обеспечение TDA7377 TDA7388 TDA1514A Усилители ТДА Усилитель класса AB Четырехканальный стерео

Связанные списки

ODFAS — усилители

Самодельные усилители (с открытым исходным кодом?)

Этот проект был создано 09. 06.2020 и последнее обновление 2 года назад.

В этой статье мы обсудим лучшие усилители TDA для использования в различных проектах DIY, и они полностью доступны по лучшей цене в UTsource.

Детали

В этой статье мы обсудим лучшие усилители TDA для использования в различных проектах DIY, и они полностью доступны по лучшей цене в UTsource.

Знакомство с TDA7377

Это двойной/счетверенный усилитель мощности 2 * 30 Вт, который можно использовать для карт и радио. . Это лучший выбор для питания от одного источника, который работает от 14 Вольт. Максимальное напряжение питания 18 В может быть предоставлено 2*20 Вт мощности.

На приведенном выше рисунке показано физическое описание усилителя.

Конфигурация выводов транзистора e TDA7377

Простая схема выводов транзистора TDA7377 приведена ниже.

M Режимы работы TDA7377

Ниже перечислены различные режимы работы TDA7377.

  • Может также использоваться в режиме двойного моста.
  • Может также работать в режиме Stereo/Bridge.

    • Технические характеристики Работа TDA7377

    Ниже перечислены различные характеристики работы TDA7377

    • Обеспечивает мягкое замыкание при включении.
    • Поставляется с чипом оверрейтинга Температура с мягким термоограничителем.
    • Скачок напряжения сброса нагрузки в усилителе

    Quad Stereo Подключение TDA7377

    На приведенной ниже схеме показано четырехканальное стереосоединение с TDA7377

    Введение в TDA7388

    Это четырехъядерный мостовой автомобильный радиоусилитель мощностью 45 Вт. Flexiwatt 25 и предназначен для высоких и автомобильных радиоприемников.

    Он имеет небольшое количество внешних компонентов, внутренне фиксированное усиление (26 дБ), не имеет внешней компенсации и бутстрепных конденсаторов.

    Технические характеристики работы TDA7388

    Различные характеристики работы TDA7388 перечислены ниже

  • Это должны быть очень индуктивные нагрузки.
  • Чип поставляется с очень завышенной температурой чипа с мягкой нормальной.
  • Также используется как ограничитель.
  • TDA7388 тоже можно сбросить.
  • Также поддерживает перевернутую батарею.

    • Особенности Работа TDA7388

    Ниже перечислены различные особенности работы TDA7388

    • Эта микросхема поддерживает очень высокую выходную мощность.
    • Этот чип также обеспечивает очень низкий уровень искажений.
    • Этот чип также обеспечивает низкий выходной шум.
    • Также обеспечивает функцию ожидания.
    • Также предусмотрена функция отключения звука.
    • Автоматическое отключение звука через мин.

    Конфигурация выводов транзистора e TDA7388

    Простая схема выводов транзистора TDA7388 приведена ниже.

    Знакомство с TDA1514A

    Это высокопроизводительный усилитель Hi-Fi мощностью 50 Вт, который используется для тех же функций усиления. Интегральная схема TDA1514A представляет собой усилитель мощности Hi-Fi для использования в качестве строительного блока в радио-, теле- и других усилителях звука.

    Высокая производительность микросхемы соответствует требованиям цифровых источников, таких как CD, DVD-плееры. Схема полностью защищена, а также имеет функцию отключения звука, которую можно настроить на период после включения питания с задержкой, фиксированной внешними компонентами

    Особенности Работа TDA1514A

    Ниже перечислены различные особенности работы TDA1514A

    • Этот усилитель обеспечивает очень высокую выходную мощность.
    • Этот усилитель обеспечивает низкое распределение гармоник.
    • Этот усилитель обеспечивает низкий уровень интермодуляционных искажений.
    • Этот усилитель дает очень низкое напряжение смещения.
    • Этот усилитель обеспечивает хорошее подавление пульсаций.

    Схема работы TDA1514A

    На рисунке ниже показана рабочая схема TDA1514A

    Заключение

    Итак, мы обсудили различные усилители, которые можно использовать в различных схемах

    Нравится этот проект?

    Делиться Техническое описание усилителя

    tda%20audio%20power%20 и примечания по применению

    org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
    Каталог Технический паспорт MFG и тип ПДФ Ярлыки для документов
    саб 3013

    Реферат: IC tda 1571 TDA1506 sab3013 SAA5051 SAB3034 SAF 3019 Tda1533 SAA 1059 valvo halbleiter
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF Вертриб-117 ОТ-124 ОТ-138 ОТ-150 ОТ-32 ОТ-110 ОТ-131 ОТ-141 ОТ-108 ОТ-109саб 3013 ИС тда 1571 TDA1506 саб3013 SAA5051 САБ3034 САФ 3019 ТДА1533 САА 1059 вальво хальблейтер
    2011 — ТДА 8250

    Аннотация: TDA5150 TDA7110-TDA7210 5252 светодиодный драйвер
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7210V TDA5230 434-USBUWLink 315/434/868/915 МГц 5/10 дБм. 255V-UWLink TDA7255V-TDA7255V ТДА 8250 TDA5150 TDA7110-TDA7210 5252 светодиодный драйвер
    ТДА4819

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF 4С35бОС 005G077 П-ДИП-16 Q67000-A8323 П-ДИП-20-1 Q67000-A8324 П-ДСО-20-1 TDA4819 TDA4819
    1999 — RS-триггер

    Резюме: 16832G TDA18831-4 tda 16833 g Q67000-A9421 1411 6-контактный IC TDA16833 TDA16831 TDA168333 Q67000-A9420
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA16831-4 П-ДСО-14-11 Q67000-A9420 Q67000-A9422 Q67000-A9389 rs-триггер 16832G TDA18831-4 тда 16833 г Q67000-A9421 1411 6-контактный IC TDA16833 TDA16831 TDA168333 Q67000-A9420
    1996 — A 4714 8 PIN

    Реферат: Генератор рампы TDA 2525 TDA 4716 C TDA 120 IC tda 2525 A8313 TDA 120 t дип-16-1 схема усилителя мощности tda
    Текст: Нет доступного текста файла
    Оригинал    		 PDF П-ДИП-14-1 П-ДИП-16-1 Q67000-A8312 Q67000-A8313 А 4714 8-контактный ТДА 2525 генератор рампы ТДА 4716 С ТДА 120 ИС тда 2525 А8313 ТДА 120 т дип-16-1 схема усилителя мощности тда
    генератор рампы

    Реферат: A8313 tda smps TDA 2525 Функция генератора волн пилообразной формы tda ic 20/TDA 4716 C tda схема усилителя мощности TDA входные усилители TDA 4716 C
    Текст: Нет доступного текста файла
    Оригинал    		 PDF П-ДИП-14-1 П-ДИП-16-1 Q67000-A8312 Q67000-A8313 генератор рампы А8313 тда смпс ТДА 2525 функция генератора волн пилообразной формы тда ик 20/ТДА 4716 С схема усилителя мощности тда Входные усилители TDA ТДА 4716 С
    1999 — ОПТО СФХ 617 А-2

    Реферат: spp n6055 N6055 TDA 16846 P диод mur4100 TDA 16847 диод BYW 56 IC tda 16846 sfh диод 617
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 16846/ТДА Мур120 N6055 1Н4007 F/385 AES02738 П-ДИП-14-3 GPD05584 ОПТО СФХ 617 А-2 spp n6055 N6055 ТДА 16846 П диод мур4100 ТДА 16847 Диод BYW 56 ИС тда 16846 sfh диод 617
    2003 — ТДА 16846 Р

    Реферат: IC tda 16846 TDA 16846-2 P TDA 16847 T3D DIODE 16846 TDA 2000 ic tda 2003 TDA 16846 TDA 2003 A H
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 16846/ТДА 16846-2/ТДА 16847/ТДА ТДА 16846 П ИС тда 16846 ТДА 16846-2 П ТДА 16847 T3D ДИОД 16846 ТДА 2000 IC тда 2003 ТДА 16846 ТДА 2003 А Ч
    2003 — ТДА 16846 Р

    Реферат: TDA 16846-2 P TDA 2000 TDA 16846 T3D DIODE IC tda 16846 16846 tda 16846-2 Q67000-A9377 tda16846
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 16846/ТДА GPD05584 П-ДИП-14-3 П-ДСО-14-3 ТДА 16846 П ТДА 16846-2 П ТДА 2000 ТДА 16846 T3D ДИОД ИС тда 16846 16846 тда 16846-2 Q67000-A9377 тда16846
    6-контактный ТРАНЗИСТОР SMD, КОД XI

    Аннотация: TDA4819
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF П-ДИП-16 Q67000-A8323 П-ДИП-20-1 Q67000-A8324 П-ДСО-20-1 Q67000-A8325 Q67000-A8326 6-контактный ТРАНЗИСТОР SMD КОД XI TDA4819
    ТДА4718

    Реферат: TDA 4718 Полный мост SMPS DC to DC LA 4718 TDA4700A Q67000-Y639 TDA усилитель питания TDA4718 4718 TDA4700
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF Q67000-Y595 С-ДИП-24 П-ДИП-24 С-ДИП-18 П-ДИП-18-1 Q67000-Y594 Q67000-Y638 С-ДИП-24 Q67000-Y639 TDA4718 TDA4718 ТДА 4718 А полный мост SMPS постоянного тока в постоянный ЛА 4718 TDA4700A Q67000-Y639 ТДА усилитель блок питания TDA4718 4718 TDA4700
    2002 — 4863

    Резюме: FAN7527 AN-PFC-TDA4863-1 TDA 4863 4863-2 TDA 4863 G fan7527 примечание по применению L6561 TDA4863 примечание по применению KA7526
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA4863 МС33262, MC34262 4863 ФАН7527 АН-ПФК-ТДА4863-1 ТДА 4863 4863-2 ТДА 4863 Г Примечание по применению fan7527 L6561 Примечание по применению TDA4863 КА7526
    1996 — ТДА 4718 А

    Реферат: TDA4718 TDA datasheet схема подключения плавный пуск 4718 схема усилителя мощности tda tda smps входные усилители TDA Q67000-Y639 tda4718a
    Текст: Нет доступного текста файла
    Оригинал    		 PDF Q67000-Y594 П-ДИП-24-1 Q67000-Y639 П-ДИП-18-1 ТДА 4718 А TDA4718 Техническое описание ТДА схема плавного пуска 4718 схема усилителя мощности тда тда смпс Входные усилители TDA Q67000-Y639 tda4718a
    2010 — ТДА 2010

    Реферат: 5101F ТДА 5200 цсоп-28 ТДА 2010 Схема все тда тда 5230 ЦСОП28 ТДА5235 ЦСОП-38
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 10 дБм ЦСОП-10 5101F 5100F 5111F 5110F 5116F 7110F 7116F ТДА 2010 5101F ТДА 5200 цоп-28 Схема ТДА 2010 все тда тда 5230 ТССОП28 TDA5235 ЦСОП-38
    2002 — ТДА 16846-2 Р

    Резюме: TDA 16846 TDA 16846 P 16846 tda 16846-2 tda серии ics s4495 TDA16847 TDA16847 эквивалент Q67040-S4496
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 16846-2/ТДА 16846-2/ТДА16847-2 16846/TDA16847 Имп847-2 GPD05584 П-ДИП-14-3 П-ДСО-14-3 ТДА 16846-2 П ТДА 16846 ТДА 16846 П 16846 тда 16846-2 серия тда икс с4495 TDA16847 эквивалент TDA16847 Q67040-S4496
    2002 — ИС ТДА 2002

    Реферат: ИМС TDA 2002 номера выводов TDA 2000 TDA6190S TDA6190T интегральная схема BOSCH DSA0048408
    Текст: Нет доступного текста файла
    Оригинал    		 PDF D-81541 TDA6190 92dBuV 36МГц, 100 дБмкВ ИС ТДА 2002 Номера выводов микросхемы TDA 2002 ТДА 2000 TDA6190S TDA6190T интегральная схема БОШ ДСА0048408
    2002 — ИС ТДА 2002

    Реферат: IC TDA 2002 внутренняя схема усилителя TDA16833-4 TDA16831 16831 IC TDA 2002 схема усилителя
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    2009 — ПГ-ЦСОП-16

    Аннотация: 7110F 434 МГц передатчик Infineon TDA 7110 TDA7110F ASK модуляция TX 434 TDA7110 PG-TSSOP-10 TDA7110-TDA7210 приемник 442 МГц
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 7110Ф, 7116F 868 МГц 442 МГц, 884 МГц B142-H9370-X-X-7600 НБ09-1039 ПГ-ЦСОП-16 7110F Передатчик 434 МГц Инфинеон ТДА 7110 TDA7110F ASK-модуляция TX 434 TDA7110 ПГ-ЦСОП-10 TDA7110-TDA7210 приемник 442МГц
    все тда

    Реферат: функциональная схема телевизора tda video siemens matsua saw matsua see tda audio all
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF
    1999 — тда телетекст

    Реферат: пила Siemens Matsua
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    УСИЛИТЕЛЬ МОЩНОСТИ. ПАЛ 007 Б

    Реферат: TAA550 PAL 007 E TCA 3089 TCA 3189 TDA схемы усилителя звука TDA HI-FI усилитель 2.1 система с усилителем звука tda tda усилитель мощности звука TDA
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF ТАА550/ТВА271 О-180) 1170С/Ш 1190Z О-1260) УСИЛИТЕЛЬ МОЩНОСТИ. ПАЛ 007 Б ТАА550 ПАЛ 007 Э ТСА 3089 ТСА 3189 Схемы усилителя звука TDA ТДА Привет-Fi усилитель 2.1 система с тда тда аудио усилитель усилитель мощности звука TDA
    1996 — СХЕМА ВЫВОДОВ IC 4816

    Резюме: TDA 4816 ИС управления smps с 6-контактным sip smd 4816 tda 4816 TDA 4814 A 8-контактный SMD IC ДЛЯ SMPS ДЕТЕКТОР ПОТОКА ВОЗДУХА СХЕМА ЦЕПИ 4817 6-контактный SMD IC для SMPS
    Текст: Нет доступного текста файла
    Оригинал    		 PDF П-ДИП-14-1 П-ДСО-16-2 Q67000-A8163 Q67000-A8290 СХЕМА ВЫВОДОВ IC 4816 ТДА 4816 А микросхема управления smps с 6-контактным разъемом смд 4816 тда 4816 ТДА 4814 А 8-контактный SMD IC для SMPS СХЕМА ЦЕПИ ДАТЧИКА ПОТОКА ВОЗДУХА 4817 6-контактный SMD IC для SMPS
    1996 — 6102-5X

    Аннотация: система усилителя 2.1 6151 smd code F18 с драйвером tda k-46 TDA6151-5X TDA6151-5 SDA6102-5X tda 6160 входные усилители TDA
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 6151-5X 6102-5X П-ДИП-20-1 П-ДСО-20-1 Q67000-A5175 Q67000-A5074 В14/12 6151 смд код F18 усилитель 2.1 система с тда водитель к-46 TDA6151-5X TDA6151-5 SDA6102-5X тда 6160 Входные усилители TDA
    ТДА4819

    Аннотация: TDA4818 TDA4815 Q 4819 микросхема управления smps с 6-контактным усилителем TDA sip Автоматические выключатели постоянного тока SIEMENS tda smps микросхема управления smps с 6-контактным smd 6-контактным транзистором SMD CODE XI
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF П-ДИП-16 Q67000-A8323 Q67000-A8324 Q67000-A8325 Q67000-A8326 П-ДИП-20-1 P-DSQ-20-1 TDA4819 TDA4818 TDA4815 Вопрос 4819 микросхема управления smps с 6-контактным разъемом усилители ТДА Автоматические выключатели постоянного тока SIEMENS тда смпс микросхема управления smps с 6-контактным smd 6-контактный ТРАНЗИСТОР SMD КОД XI
    1996 — P2462-J29

    Реферат: TDA 4600-2 Q63100-P2462-J29 Обратноходовой телевизионный трансформатор TDA 4600 Автоколебательные обратноходовые преобразователи Обратноходовой обратноходовой трансформатор Q67000-A2379 Q63100 Технические характеристики телевизионного обратноходового трансформатора
    Текст: Нет доступного текста файла
    Оригинал    		 PDF Q67000-A2379 4601/Д P2462-J29 ТДА 4600-2 Q63100-P2462-J29 Обратный трансформатор для телевизора ТДА 4600 Автоколебательные обратноходовые преобразователи Автоколебания обратного хода Q67000-A2379Q63100 Спецификации обратноходовых трансформаторов для телевизоров

    Предыдущий 1 2 3 … 23 24 25 Далее

    Лучший усилитель класса D серии TDA

    гауравсану
    Участник

    #1
