Усилитель на TDA7375: мощный двухканальный усилитель звука для автомобиля и дома

Основные компоненты схемы:

• Микросхема TDA7375
• Входные конденсаторы (1 мкФ) для развязки по постоянному току
• Входные резисторы (10 кОм) для установки входного сопротивления
• Конденсаторы фильтрации питания (не показаны на схеме)
• Выходные электролитические конденсаторы (не показаны на схеме)

Выбор компонентов для усилителя на TDA7375

При сборке усилителя на TDA7375 важно правильно подобрать компоненты. Вот несколько рекомендаций:

1. Входные конденсаторы: используйте качественные пленочные конденсаторы емкостью 1 мкФ.
2. Входные резисторы: применяйте резисторы с допуском 1% для обеспечения точного входного сопротивления.
3. Конденсаторы фильтрации питания: рекомендуется использовать электролитический конденсатор емкостью 1000-2200 мкФ и керамический конденсатор 100 нФ.
4. Выходные конденсаторы: для каждого канала используйте электролитические конденсаторы емкостью 1000-2200 мкФ с напряжением не менее 25 В.
5. Радиатор: TDA7375 требует эффективного охлаждения, поэтому используйте радиатор площадью не менее 20-30 см².

Особенности монтажа усилителя на TDA7375

При сборке усилителя на TDA7375 следует учитывать несколько важных моментов:

• Используйте качественную печатную плату с толстыми дорожками для силовых цепей.
• Обеспечьте хороший тепловой контакт между микросхемой и радиатором, используя теплопроводящую пасту.
• Размещайте входные цепи как можно дальше от выходных для минимизации наводок.
• Используйте отдельные провода питания и земли для каждого канала усилителя.
• Не забудьте о предохранителе в цепи питания для защиты от короткого замыкания.

Настройка и тестирование усилителя на TDA7375

После сборки усилителя необходимо провести его настройку и тестирование:

1. Проверьте правильность всех соединений перед подачей питания.
2. Подключите к выходам усилителя нагрузочные резисторы 4 Ом вместо динамиков.
3. Подайте на вход усилителя синусоидальный сигнал частотой 1 кГц и амплитудой около 100 мВ.
4. Измерьте выходное напряжение на нагрузочных резисторах. Оно должно быть примерно в 20 раз больше входного (коэффициент усиления около 26 дБ).
5. Проверьте отсутствие искажений сигнала на максимальной громкости.
6. Измерьте потребляемый ток и убедитесь, что он не превышает допустимых значений.

Возможные проблемы и их решение

При работе с усилителем на TDA7375 могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:

• Отсутствие звука: проверьте правильность подключения входов и выходов, наличие питания.
• Искажения звука: убедитесь в правильности выбора входного сигнала и нагрузки, проверьте качество пайки.
• Перегрев микросхемы: улучшите теплоотвод, проверьте правильность монтажа радиатора.
• Шумы и помехи: улучшите экранирование входных цепей, используйте качественные компоненты фильтрации питания.

Сравнение TDA7375 с другими популярными микросхемами усилителей

Давайте сравним TDA7375 с некоторыми другими популярными микросхемами усилителей:

Как видно из таблицы, TDA7375 выделяется своей универсальностью и возможностью работы в двухмостовом или четырехканальном режиме. Это делает ее отличным выбором для автомобильных аудиосистем.

Заключение: почему стоит выбрать усилитель на TDA7375

Усилитель на микросхеме TDA7375 имеет ряд преимуществ:

• Высокая мощность при компактных размерах
• Универсальность применения (автомобиль, дом)
• Простота схемы и минимум внешних компонентов
• Встроенные защиты от перегрева и короткого замыкания
• Доступность и низкая стоимость компонентов

Эти факторы делают TDA7375 отличным выбором как для начинающих радиолюбителей, так и для опытных конструкторов, желающих создать надежный и мощный усилитель звука.

⚡️TDA7375 усилитель | radiochipi.ru

На чтение 3 мин Опубликовано 19.06.2015 Обновлено 07.07.2019

На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях.
Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис.1. Как видно, в схеме использовано минимальное число внешних элементов.

С громкоговорителями сопротивлением 2 Ом и напряжением питания Uт=+14,4 В при коэффициенте гармонических искажений 10% максимальная выходная мощность составляет 4×12 Вт. В корпусе ИМС имеются два современных сервисных устройства — вход “Stand-by” для снижения потребления мощности, а также выход “Диагностика”.

Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.

[info]Если в таком режиме нет надобности, вывод 7 можно подсоединить непосредственно к земле. Диагностический выход представляет собой открытый коллекторный выход, который через нагрузочный резистор подключен к напряжению питания, и к нему подключается вход компаратора. Его также можно подключить к +Uт через гибкий светодиодный неон, снабженный токоограничивающим резистором.[/info]

Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:

• ограничивается выходной сигнал;
• чрезмерно увеличивается температура кристалла;
• какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.

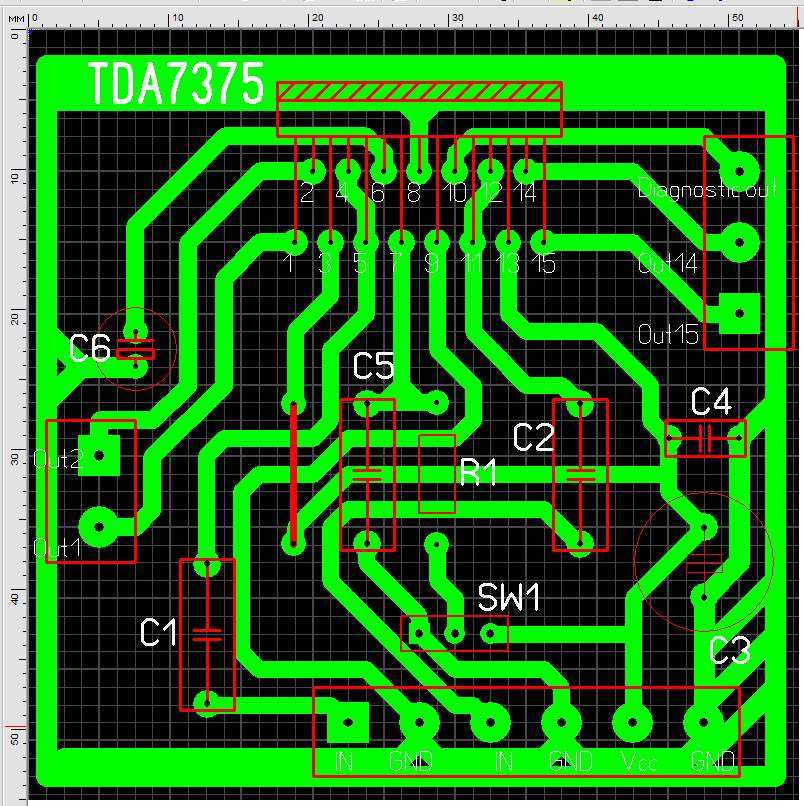

Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате.
“Ушки” радиатора имеют потенциал земли.

Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.

Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис. 4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.

Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители).
Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.

Предварительно соединяются вместе входы Вх3 и Вх4, или же между выводами 11 и 12 ИМС припаивается проволочная перемычка, удаляется конденсатор СЗ или С4, а вместо оставшегося устанавливается конденсатор на 0,47 мкФ. Конденсаторы С11 и С12 заменяются проволочными перемычками.

Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.

УСИЛИТЕЛЬ НА МИКРОСХЕМАХ TDA73ХХ

Предлагается схема мостового стерео усилителя мощности на микросхемах TDA7379 или эквивалентных им УМЗЧ TDA7377, TDA7375, ST540, с предусилителем звука с использованием двойного операционного усилителя NE5532. Сюда добавлен предварительный усилитель для повышения уровня входного сигнала и извлечения максимальной мощности из выхода УМЗЧ.

Схема усилителя на TDA73XX

Печатная плата для сборки усилителя

Печатная плата тут с уменьшенными размерами и двусторонняя. Чтобы уменьшить пространство, резисторы стоят на 0,125 Вт, но можете использовать и 0,25 Вт. R10 и R12 относятся к типу SMD 0805.

На схеме R10 / C14 и R12 / C5 образуют фильтр нижних частот, чтобы исключить возможные проникновения высокочастотных сигналов в аудиотракт. IC1 NE5532 – предварительный усилитель, используя неинверторную конфигурацию получим усиление примерно в 4 раза, то есть для входа 50 мВ, будет около 200 мВ на выходе, что достаточно для повышения сигнала от модулей Bluetooth и подобных. Конечно можно изменить соотношение между R2 / R4 и R3 / R8, изменив усиление в зависимости от применения. Например меняя резисторы с 15 кОм на 47 кОм, получаем усиление в 11 раз, для 10 кОм усиление в 3 раза и так далее.

IC3 7812 – стабилизатор напряжения на 12 В, стабилизирующий питание микросхемы NE5532.

Сигнал поступает на TDA7379 через C1 и C6, а так как входное сопротивление этой м/с составляет от 10 до 15 кОм в мостовом режиме, фильтр верхних частот будет резать от 10 Гц с использованием конденсатора 1 мкФ, если что можно изменить его, установив конденсатор на более высокое значение и понизив частоту среза. Сюда вместо электролитических конденсаторов лучше использовать полиэфирные. Конденсаторы из полиэстера дороже при более высоких значениях емкости.

Элементы R1, R11, C4 отвечают за режим ожидания и позволяют избежать щелчка динамика при активации усилителя, времени зарядки с конденсатором 47 мкФ достаточно, чтобы избежать перегрузки АС.

Для развязки и фильтрации стоит C5 на 1500 мкФ и C9 на 100 нФ, для питания операционного усилителя C7 на 1000 мкФ и C8 на 10 нФ. Поскольку планируется использовать простой источник для питания NE5532 или его эквивалента, потребуется «виртуальная масса», равная VCC / 2. Для этого используем делитель напряжения с двумя резисторами равного номинала R5 / R6 и конденсатором фильтра C12.

Таблица использования TDA73XX и STA540

Микросхема    TDA7375    TDA7377    TDA7379    STA540

Максимальное напряжение    18 В    18 В    20 В    22 В

Мощность    2X 25 Вт 4 Ом    2×20 Вт 4 Ом    28 Вт 4 Ом    2X 34 Вт 8 Ом

Для питания схемы УНЧ надо использовать источник постоянного тока со значением, которое может составлять от 8 В до максимального напряжения, указанного в таблице выше. Обычно схема используется с источником 12 В. Чтобы определить максимальную мощность, используйте график, доступный в даташите.

Например, если выбрать STA540 и источник 12 В, мощность на канал составит около 18 Вт, всего в стерео 36 Вт. По закону Ома ток 3 А, но поскольку используем усилитель класса AB, эффективность будет около 60%, поэтому блок питания должен иметь ток с запасом – примерно 4,2 А. Для других микросхем и других напряжений питания сделайте расчеты с данными из документации.

Рабочее напряжение электролитических конденсаторов должно составлять 25 В для источников до 18 В и 35 В для 24 В.

Скачайте файлы платы и даташит в общем архиве.

   Форум по УНЧ

IC TDA7375 Схема усилителя с печатной платой

IC TDA7375 Схема усилителя с печатной платой. Схема счетверенного усилителя звука на интегральной схеме TDA7375a усилителя звука для систем объемного звучания. Схема счетверенного усилителя для систем объемного звучания с использованием ci tda7375, мощностью 7 Вт на канал в варианте с усилением на счетверенный или 15 Вт в сдвоенном варианте (стерео). Могло поступить до 35 ватт в версии.

TDA7375AV представляет собой усилитель автомобильного радиоприемника технологического класса AB, способный работать как в двухмостовой, так и в счетверенной несимметричной конфигурации. Эксклюзивная полностью комплементарная структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность при минимальном количестве компонентов.
Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и проводке в автомобиле.

Все характеристики

• Высокая выходная мощность2 x 43 Вт макс./4 Ом
• 2 × 37 Вт/4 Ом EIAJ
• 2 × 26 Вт/4 Ом при 14,4 В, 1 кОм %
• 4 × 7 Вт/4 Ом при 14,4 В, 1 кГц, 10 %
• 4 × 12 Вт/2 Ом при 14,4 В, 1 кГц, 10 %
• Минимальное количество внешних компонентов: без бутстрепных конденсаторов
• Нет элементов Boucherot
• Внутреннее фиксированное усиление (26 дБ BTL)
• Функция ожидания (совместимость с CMOS)
• Нет слышимого щелчка во время работы в режиме ожидания
• Мягкое короткое замыкание при включении
• Ближайшее тепловое отключение
• Защиты: Выходное короткое замыкание переменного/постоянного тока: на GND, на VS и через нагрузку
• Мягкое короткое замыкание при включении
• Превышение номинальной температуры микросхемы с программным термоограничителем
• Всплеск напряжения сброса нагрузки
• Очень индуктивные нагрузки
• Случайное размыкание GND
• Перевернутая батарея
• Электростатический разряд

Работа цепи усилителя звука с tda7375

Размыкатели внутренних конденсаторов C. Конденсаторы С5 и С6 являются фильтром питания. Конденсаторы 2200 мкФ / 25 В являются выходными конденсаторами. Vs — источник питания, который может быть автомобильным аккумулятором или источником питания 14 вольт.

Следите за нами в социальных сетях

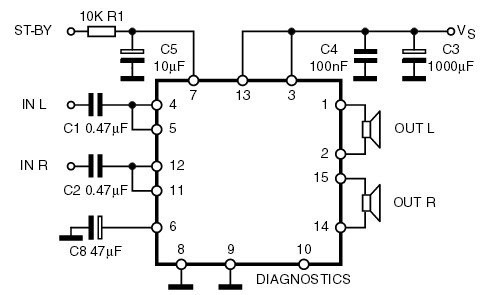

Схема усилителя IC TDA7375

Источник питания схемы

Может быть с трансформатором 12В/30ВА, выпрямительным мостом и конденсатором электролитическим 4700мкФ или (больше). Максимальное потребление тока при нагрузке 4 Ом составляет 2,1 А. Вы можете использовать нагрузку 2 Ом, но при этом не забудьте увеличить размер радиатора, поскольку схема, встроенная в корпус Multiwatt, будет нагревать еще немного.

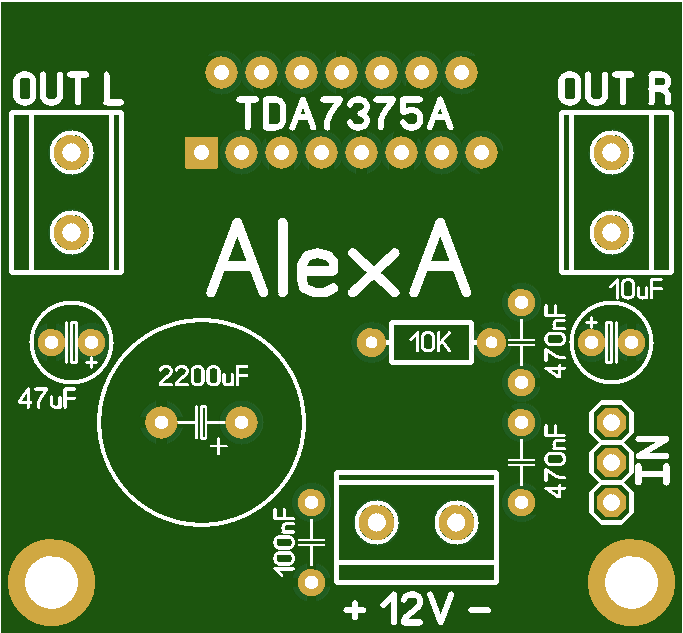

Плата усилителя TDA7375, печатная плата

Плата усилителя Tda7375A, печатная плата TopTda7375A Плата усилителя, печатная плата, вид компонентов

Информация по сборке схемы усилителя звука

каналы два и четыре инвертированы, то к этим выходам необходимо подключать колонки с обратной полярностью, обращая внимание на полярность электролитических конденсаторов, которые должны быть хорошего качества.

Блок-схема TDA7375 для получения дополнительной информации см. техническое описание интегральной схемы TDA7375 в формате PDF в красном.

Для включения этого режима соедините перемычки J1 и J2, как показано красным. Также следует соединить выводы конденсаторов С9 и С10. При желании их можно опустить. То же самое можно сказать о C2 и CN4.

В этом режиме вы должны подключить соединительные кабели, как показано красным. Конденсаторы на 2200 мкФ не требуются. Однако, если вы собираетесь в дальнейшем использовать его в счетверенном режиме, сделайте перемычку с куском провода внизу платы, под конденсаторами и 2.200мкФ. Аудиовходы будут на разъемах CN1 и CN₂. Аудиовыход будет использовать 2 разъема. Если вы предпочитаете, вам не нужно устанавливать C9, C10, C11, C12, Cn4, Cn6, C2, C4.

Спецификация для крепления или усилителя.

Last Update: 07/28/2021 22:43

Part	Value	Description	Quantity
Resistors 1/4W
R1	10k	Brown, black, orange, gold	1
Capacitors
C1, C2, C3, C4	470n/63V	Polyester capacitor	4
C5	1. 000uF/25V	Electrolytic capacitor	1
C6	100nF	Ceramic Capacitor	1
C7	10uF/25V	Electrolytic capacitor	1
C8	47uF/25V	Электролитический конденсатор	1
C9, C10, C11, C12	2,200 мкФ/25 В	Электролитический конденсатор	4
CI1	TDA7375AV	4-channel audio amplifier IC	1
Miscellaneous
CN1	OUT1 — Output 1	Terminal block 2 pin 5.08 mm	1
CN2	OUT2 — Выход 2	Клеммная колодка 2-контактная 5,08 мм	1
CN3	IN1 — Вход 1	1	Клеммная колодка 2-контактная 90,08 мм0101
CN4	IN2 — Input 2	Terminal block 2 pin 5. 08 mm	1
CN5	IN3 — Input 3	Terminal block 2 pin 5.08 mm	1
CN6	IN4 — Input 4	Terminal block 2 pin 5.08 mm	1
CN7	DC — Power Suply	Terminal block 2 pin 5.08 mm	1
CN8	OUT3 — Output 3	Terminal block 2 pin 5.08 mm	1
CN9	OUT4 — Output 4	Terminal block 2 pin 5.08 mm	1
J1, J2	Pin header 3 контакт	Выбор режима работы	2
J3	Перемычка	20 мм клемма или провод для компонентов	1

Скачать Полный пакет — таблицы данных + схема + платы в PDF, PNG и обновленный с помощью Gerber
Скачать PDF Mirror

Download PDF IC TDA7375, TDA7375V, TDA7375A, TDA73777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777. на AliExpress – по всему миру бесплатная доставка

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5. Количество голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Об авторе

Toni

Автор блога Xtronic.org. Техник-электронщик технической школы Бразилиа — Бразилия. Интересуется электроникой, схемотехникой и технологиями в целом.

TDA7375 Datasheet PDF — 2 x 35 Вт, усилитель для автомобильного радиоприемника

Опубликовано 5 марта 2022 г. 2 февраля 2023 г. от Pinout

В этом посте рассказывается об усилителе .

Номер детали TDA7375 .

Посылка МУЛЬТИВАТТ 15-контактного типа.

Эта микросхема предназначена для автомобильного радиоусилителя класса AB. Для автомобильного радиоприемника

Производитель: STMicroelectronics


Описание:

TDA7375 представляет собой новый усилитель автомобильного радиоприемника класса AB, способный работать либо в конфигурации DUAL
BRIDGE, либо в конфигурации QUAD SINGLE ENDED. Эксклюзивная полностью комплементарная структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность при чрезвычайно малом количестве компонентов. Встроенный детектор клипа упрощает операцию сжатия усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и проводке в автомобиле.

РИНАТИЯ

Особенности:

1. Soft Short при включении
2. Переключение температуры чипа с помощью мягкого термического ограничителя
3. Нагрузка на дамп.
7. ESD

Абсолютные максимальные характеристики (Ta = 25°C)

1. Vop : Рабочее напряжение питания = 18 В
2. VS : Напряжение питания постоянного тока = 28 В
3. Vpeak : Пиковое напряжение питания (для t = 50 мс) = 50 В
4. IO : Выходной пиковый ток (неповторяющийся t = 100 мкс) = 4,5 A
5. IO : Пиковый выходной ток (повторяющийся f > 10 Гц) = 3,5 A
6. Ptot : Рассеиваемая мощность (Tcase = 85°C) = 36 Вт
7. Tstg, Tj : Температура хранения и перехода = от -40 до 150 °C

Другие спецификации доступны в файле: TDA7375V, TDA7375H
