УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

Всем привет! Что может быть красивее, чем звучание качественной акустической системы? Конечно еще одна похожая, но мобильная, такая которую можно взять с собой на футбольный мач во дворе, на природу или еще куда-то. Кстати, забыл сказать о еще одном важном критерии - надо чтобы она хорошо лабала, конечно это не проблем с нынешними технологиями и Китай поможет чем сможет. Поэтому мой бральник захотел склепать нечто свое, питание у него будет 15-17 вольт и два динамика по 30 ватт. Моя роль здесь была спаять сам звуковой усилитель, чем я и занялся.

Схема

Думал взять что-то с TDA2050, но нужно двух полярное питания микросхемы, которого не было, я даже заглядывался на STK, но здесь вылезла неплохая TDA7377, просмотрев характеристики остался доволен.

Все подходило - вот это повезло, и здесь я стоял на распутье: спаять все навесом или попробовать новый метод изготовления плат, метод правда не такой уж новый, просто гибридный, плату делаю методом ЛУТ, а паяльную маску наносим как мы все и привыкли.

Результатом я доволен, и не устоял перед соблазном хотел попробовать свои силы даже не попрактиковаться просто руки чесались к новому, как у ребенка которая тянет руки к новой игрушки так и я.

Как уже упоминал, схему можно собрать и навесным монтажём, тогда вам понадобится также и распиновка микросхемы. По ссылке есть и архив с печатной платой.

И, наконец, хочу подвести итоги моей работы: сделал действительно добротный усилитель, помог брату и конечно как я мог забыть об использовании паяльной маски. Звук, который выдает микросхема, чистый, а главное, как и надо - лабает хорошо.

Забыл сказать - это еще не все, внизу представлено видео с работой усилителя.

Видео

Питание у меня 12 вольт от компьютерного БП и колонка, которая подключена на один канал, судя по звуку 30 ватт на канал она не выдает, но 20 есть точно. Думаю это из-за заниженного напряжение 12 вольт - это же не 17-18 вольт, как рекомендуется. Усилитель паял

Kalyan.Super.Bos

   Форум по УНЧ

   Форум по обсуждению материала УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

Tda7377 datasheet pdf ( даташит )

Усилитель на TDA7377, 2X30W — Меандр — занимательная электроника

Одним из простых интегральных усилителей, которые могут быть без особых усилий собраны за пару часов и развернуты в небольшой автомобильной или домашней акустической системе, с возможностью подключения к МР3 плееру, ноутбуку, ресиверу — является усилитель, собранный на микросхеме TDA7377.Такой усилитель просто и быстро монтировать — демонтировать, тем более что на базе TDA7377 можно собрать автомобильный усилитель AB класса в нескольких исполне ниях: квадрафоническом, стереофоническом (мостовом) или комплексном варианте 2.1 (стерео — мостовом). При этом выходная мощность в квадро — варианте при использовании 4-х омных динамиков составит 6 ватт на канал, а при использовании 2-х омных динамиком порядка 10 ватт на канал. Мостовая схема рассчитана на применение только 4-х омных динамиков и при напряжении питании 14,4 вольта составляет 18-20 Вт на канал. А при подаче напряжения питания 18В можно получить мощность до 30 Вт на канал.

Вот схема подключения усилителя:

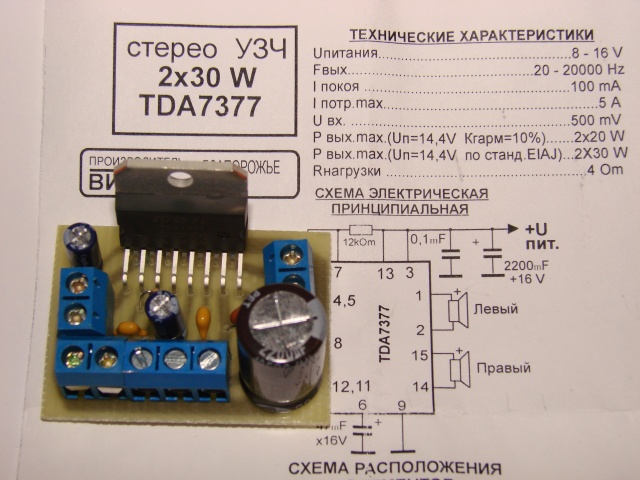

Фото:

Печатная плата:

Скачать

Примечание! Не забудьте поставить TDA7377 на радиатор!

Внимание! Копирование этого материала разрешается только с указанием ссылки на данный сайт http://meandr.org/

TDA7379 / ST Microelectronics

Технические характеристики

Корпус Multiwatt-15 MULTIWATT15 (V.)
Режим работы усилителя
Конфигурация каналов
Выходная мощность на канал
Минимальная нагрузка
Напряжение питания
ток собственного потребления
ПримечаниеIC AUDIO PROCESSOR AB MULTIWATT1
встроенные функцииDepop, Short-Circuit and Thermal Protection, Standby

Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Номер в каталоге
Описание (Функция)
PDF
производитель

L4805LQ
BoomerAudio Power Amplifier Series Low Voltage High Power Audio Power Amplifier

National ->Texas Instruments

LM3875
Overture Audio Power Amplifier Seriesv High-Performance 56W Audio Power Amplifier

Texas Instruments

LM4818
Boomer Audio Power Amplifier Series 350mW Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

KIA3281H
BIPOLAR LINEAR INTEGRATED CIRCUIT (5. 8W DUAL AUDIO POWER AMPLIFIER, 22W BTL AUDIO POWER AMPLIFIER)

KEC

LM4766
Overture Audio Power Amplifier Series Dual 40W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4861
Boomer Audio Power Amplifier Series 1.1W Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

LM4780
Overture Audio Power Amplifier Series Stereo 60W, Mono 120W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4765
Overture Audio Power Amplifier Series Dual 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

LM4651
Overture Audio Power Amplifier 170W Class D Audio Power Amplifier Solution

National ->Texas Instruments

LM4700DWF
LM4701 Overture Audio Power Amplifier Series 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

Основные характеристики TDA7375

  • Количество выходов —  4
  • Напряжение питания —  8….18 В
  • Ток —  3,5 А
  • Ток потребления в режиме ST-BY около 100 мкА
  • Рабочая температура  -40…150° C
  • Мощность при напряжении 14,4 В,  THD=10% и R= 4 Ом  — 7 Вт на 1 канал
  • Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом —  26 Вт на 1 канал

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4,  C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя  разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 Kb, скачано: 721)

TDA7377 Datasheet Download — ST Microelectronics

Номер произвTDA7377
Описание2 x 30WDUAL/QUAD POWER AMPLIFIER FOR CAR RADIO
ПроизводителиST Microelectronics
логотип
1Page

 TDA7377

2 x 3W DUAL/QUAD POWER AMPLIFIER FOR CAR RADIO

HIGH OUTPUT POWER CAPABILITY:

2 x 35W max./4Ω

2 x 3W/4Ω EIAJ

2 x 3W/4Ω EIAJ

2 x 2W/4Ω @14.4V, 1KHz, 10%

4 x 6W/4Ω @14.4V, 1KHz, 10%

4 x 1W/2Ω @14.4V, 1KHz, 10%

MINIMUM EXTERNAL COMPONENTS
COUNT:
– NO BOOTSTRAP CAPACITORS
– NO BOUCHEROT CELLS
– INTERNALLY FIXED GAIN (26dB BTL)
ST-BY FUNCTION (CMOS COMPATIBLE)
NOAUDIBLE POPDURING ST-BYOPERATIONS
DIAGNOSTICS FACILITY FOR:
– CLIPPING
– OUT TO GND SHORT

– OUT TO VS SHORT

– SOFT SHORT AT TURN-ON
– THERMAL SHUTDOWN PROXIMITY

Protections:
OUPUT AC/DC SHORT CIRCUIT
BLOCK DIAGRAM
MULTIWATT15V
MULTIWATT15H
ORDERING NUMBERS:

TDA7377V

TDA7377H

– TO GND

– TO VS

– ACROSS THE LOAD
SOFT SHORT AT TURN-ON
OVERRATING CHIP TEMPERATURE WITH
SOFT THERMAL LIMITER
LOAD DUMP VOLTAGE SURGE
VERY INDUCTIVE LOADS
FORTUITOUS OPEN GND
REVERSED BATTERY
ESD
September 1998
DIAGNOSTICS

1/1

TDA7377

DESCRIPTION

The TDA7377 is a new technology class AB car

radio amplifier able to work either in DUAL
BRIDGE or QUAD SINGLE ENDED configuration.
The exclusive fully complementary structure of the
output stage and the internally fixed gain guaran-
ABSOLUTE MAXIMUM RATINGS
tees the highest possible power performances
with extremely reduced component count. The
on-board clip detector simplifies gain compression
operation. The fault diagnostics makes it possible
to detect mistakes during car radio set assembly
and wiring in the car.

GENERAL STRUCTURE
Symbol

Vop

VS

Vpeak

IO

IO

Ptot

Tstg, Tj

Parameter
Operating Supply Voltage
DC Supply Voltage
Peak Supply Voltage (for t = 50ms)

Output Peak Current (not repetitive t = 100µs)

Output Peak Current (repetitive f > 10Hz)

Power Dissipation (Tcase = 85°C)

Storage and Junction Temperature
Value
18
28
50
4.5
3.5
36
-40 to 150
Unit
V
V
V
A
A
W

°C

THERMAL DATA
Symbol

Rth j-case

Description
Thermal Resistance Junction-case
Value
Max 1.8
Unit

°C/W

PIN CONNECTION (Top view)

DIAGNOSTICS

2/1

TDA7377

ELECTRICAL CHARACTERISTICS (Refer to the test circuit, VS = 14.4V; RL = 4Ω; f = 1KHz;

Tamb = 25°C, unless otherwise specified

Symbol

VS

Id

VOS

PO

Parameter
Supply Voltage Range
Total Quiescent Drain Current
Output Offset Voltage
Output Power

PO max

PO EIAJ

THD
Max. Output Power (***)
EIAJ Output Power (***)
Distortion

CT Cross Talk

RIN Input Impedance

GV Voltage Gain

GV Voltage Gain Match

EIN Input Noise Voltage

SVR

ASB

ISB

VSB

VSB

Ipin7

Supply Voltage Rejection
Stand-by Attenuation
ST-BY Current Consumption
ST-BY In Threshold Voltage
ST-BY Out Threshold Voltage
ST-BY Pin Current

Icd off

Icd on

Vsat pin10

Clipping Detector
Output Average Current
Clipping Detector
Output Average Current
Voltage Saturation on pin 10
(*) See built-in S/C protection description

(**) Pin 10 Pulled-up to 5V with 10KΩ; RL = 4Ω

(***) Saturated square wave output.
Test Condition

RL = ∞

THD = 10%; RL = 4Ω

Bridge
Single Ended

Single Ended, RL = 2Ω

VS = 14.4V, Bridge

VS = 13.7V, Bridge

RL = 4Ω

Single Ended, PO = 0.1 to 4W

Bridge, PO = 0.1 to 10W

f = 1KHz Single Ended
f = 10KHz Single Ended
f = 1KHz Bridge
f = 10KHz Bridge
Single Ended
Bridge
Single Ended

Bridge

Rg = 0; ”A” weighted, S.E.

Non Inverting Channels
Inverting Channels
Bridge
Rg = 0; 22Hz to 22KHz

Rg = 0; f = 300Hz

PO = 1W

VST-BY = 0 to 1.5V

Play Mode Vpin7 = 5V

Max Driving Current Under
Fault (*)
d = 1% (**)
d = 5% (**)
Sink Current at Pin 10 = 1mA
Min.
8
Typ.
Max.
18
150
150

18 2

5.5 6

1

31 35

27 3

0.02
0.03 0.3
70
60
55
60
20 30
10 15
19 20 21
25 26 27
0.5
2
5
3.5
50
80 90
100
1.5
3.5
50
5
90
160
0.7
Unit
V
mA
mV
W
W
W
W
W
%
%
dB
dB
dB
dB

KΩ

KΩ

dB
dB
dB

µV

µV

µV

dB
dB

µA

V
V

µA

mA

µA

µA

V

3/1

Всего страниц10 Pages
Скачать PDF

Простой усилитель для акустики 2.1 с сабвуфером на TDA7379

Такой усилитель отлично подойдет для самодельной акустики с сабвуфером, или в качестве замены на не рабочую плату в компьютерной акустике.  Собран данный усилитель на распространённой микросхеме TDA7379.

Технические характеристики усилителя
  • Напряжение питания от 8 до 20 В, благодаря такому диапазону питания микросхемы, проблем с поиском блока питания возникнуть не должно.
  • Класс усилителя AB.
  • Выходная мощность 2 канала по 13 Вт, 1 канал 38 Вт. Возможно подключение микросхемы на 4 канала и мостом 2 канала.
  • Режим ST-BY, в этом режиме усилитель переходит в дежурное состояние и потребляет минимальный ток.

Диагностический разъем, позволяет добиться плавного запуска усилителя, избежать щелчка при включении.
Защита от замыкания контактов выходного каскада.
Защита от перегрева.

Сборка усилителя

Нам понадобится: Резистор на 10 кОм, мощностью 0,25 Вт, например МЛТ.

Конденсаторы электролитические емкостью 2200 мкФ напряжением от 25В – две штуки, 1000мкФ х от 25В одна штука, 47 и 10 мкФ от 25В по одной штуке.

Конденсаторы пленочные, лучше подороже емкостью 0,22мкФ и 0,47мкф.

Усилитель собирается на односторонне фольгированном стеклотекстолите размерами 60х50мм.

Блок питания лучше всего выбирать на 18В и током от 4А, например, от ноутбука. Можно взять и обычный блок питания от компьютера и запитать его от 12В.

Если будете использовать блок питания от ПК то полезно будет знать. Для запуска ATX блока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату.  Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

Также не забываем устанавливать на микросхему радиатор, для отведения тепла. Хорошим вариантом будет радиатор с вентилятором от процессора.

Скачать печатную плату

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

TDA7377 — Четырехканальный усилитель — DataSheet

Описание

ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (возможные варианты включения):

2 x35 Вт макс./4 Ом2 x30 Вт/4 Ом по стандарту EIAJ2 x30 Вт/4 Ом по стандарту EIAJ2 x 20 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 6 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 10 Вт/2 Ом при 14.4 В, 1 кГц, 10%

—  Нет конденсатора в цепи компенсационной обратной связи

— Внутренне фиксированное усиление (26 дБ BTL)

  • Функция ожидания (КМОП-совместима)
  • Беззвучный режим
  • Проверка на:

— Отсечку

— Короткое замыкание выхода на землю

— Короткого замыкания выхода на + источника питания

— Плавное включение

— Перегрев и отключение в случае перегрева

Защита :

— От короткого замыкания

— От перегрева

— Отключение нагрузки при перенапряжении

— От очень большой индуктивности нагрузки

— От случайного отключения земли

— От неправильного подключения полюсов источника питания

— От электростатических напряжений

TDA7377 — микросхема  для автомобильных усилителей класса AB, способная работать по мостовой схеме или как четырехканальный усилитель. Полностью комплементарная структура выходного каскада и постоянный коэффициент усиления дают возможность получить максимальную при минимальном количестве внешних компонентов.

ОбозначениеПараметрЗначениеЕд. изм.
VopРабочее значение напряжения питания18В
VSПостоянное напряжение источника питания28В
VpeakМаксимум напряжения питания ( t= 50 мс) 50 В
 IOМаксимум выходного тока (не повторяющийся t = 100 мкс) 4.5А
 IO Максимум выходного тока (повторяющийся f > 10 Гц) 3.5А
 Tstg, TjТемпература хранения и температура переходаот — 40 до 150°C
Rth j-caseТепловое сопротивление кристалл-корпус1.8°C/Вт

ОбозначениеПараметрУсловияМин.Тип.Макс.Ед. изм.
VSДиапазон питающего напряжения818В
IdПотребляемый токRL = ∞150мА
 VOS Выходное напряжение смещения 150мВ
POВыходная мощностьTHD = 10%; RL = 4 Ом
Мостовая схема1820Вт
С несимметричным выходом5.56Вт
С несимметричным выходом, RL = 2 Ом10Вт
PO maxМаксимальная выходная мощность (***)VS = 14. 4 В, Мост31 35Вт
PO EIAJВыходная мощность по EIAJVS = 13.7 В, Мост2730Вт
THDКоэффициент нелинейных искаженийRL = 4 Ом
Несимметричная схема, PO = от 0.1 до 4 Вт0.02%
Мостовая схема, PO = от 0.1 до 10 Вт0.0303%
 CTПерекрестные помехиf = 1 кГц, Несимметричная схема 70 дБ
f = 10 кГц, Несимметричная схема60дБ
f = 1 кГц, Мостовая схема55дБ
f = 10 кГц, Мостовая схема60дБ
RINВходное сопротивлениеНесимметричная схема2030кОм
Мостовая схема1015кОм
GVУсиление по напряжениюНесимметричная схема192021дБ
Мостовая схема252627дБ

В данной схеме можно использовать конденсаторы C9, C10, C11, C12 меньшей емкости, если не будет подключаться нагрузка 2 Ома.

Купить TDA7377 можно здесь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Усилитель НЧ 2х38Вт на TDA7379 (набор для пайки)

Набор для самостоятельной сборки мощного усилителя НЧ 2х38Вт, выполненного на микросхеме TDA7379.Особенности — режим Stand-By, защита от КЗ на выходе, от перегрева, от импульсов в цепи питания.В комплект входит печатная плата, детали и инструкция. На печатной плате все элементы обозначены, что упростит сборку усилителя. Радиатор в комплект не входит.

В каждом наборе подарок — купон со скидкой 10%!

Документация на м/с TDA7379.

Характеристики:

Параметр Значение
Выходная мощность2 х 38Вт
Минимальное напряжение питания2 В
Максимальное напряжение питания20 В
Коэффициент нелинейных искажений (THD)0,02 % (Rн=4Ом, P=4Вт)
Шум (Equivalent input noise voltage)5 мкВ
КорпусMultiwatt15 (Vertical)
Рабочая температура-40…150 °C
Размеры платы40мм х 50мм

Перечень элементов:

Поз. обозначение Тип, номинал Кол-во
С1, С2 0,47мкФ 50В2
С31000мкФ 25В (или больше)1
С40,1мкФ 50В1
С510мкФ 25В (или больше)1
С847мкФ 25В (или больше)1
DA1TDA73791
R1MF-0,5 10кОм1
X1Клеммник 3-полюсный1
X2, X3, X4Клеммник 2-полюсный3
X5PLS + джампер1
J1Перемычка1
Печатная плата1

Сборочный чертеж:

Схема усилителя:

Усилитель НЧ на TDA7379 (2×38Вт)

Отличительная особенность некоторых интегральных усилителей, требующих однополярное напряжение, позволяет начинающим радиолюбителям без лишнего труда построить простой УМЗЧ. Также это преимущество дает возможность их применения в телевизорах, радиоприемниках, магнитофонах, портативных колонках и другой звуковой аппаратуре без использования сложных, двухполярных источников питания.

Микросхема TDA7379 работает в классе AB и имеет четыре канала усиления, которые можно соединить в мост и построить УНЧ с двумя или тремя выходами. Еще она обладает весьма низким выходным сопротивлением, на выход можно «вешать» динамические головки на 2Ома, но тогда напряжение питания не должно превышать 15В.

В оригинальных вариантах имеется защита от перегрева, короткого замыкания и мягкий старт.

TDA7379 включает в себя 15 выводов, расположение которых показано ниже.

Основные технические характеристики TDA7377

Выходной пиковый ток ………. 5 Ампер

Мощность на выходе (THD=10%, Vs=18В, Rout=4Ома, два моста) ………. 38Вт (на 1 канал).

Более подробная информация находится в Datasheet.

Не стоит рассчитывать на такую большую мощь, при указанных десяти процентах нелинейных искажений слушать звуковой сигнал невыносимо.

Ниже я представлю схему на двойной мост, если интересен другой вариант включения на базе вышеописанной интегральной схемы, то можно прочесть статью «Усилитель НЧ для мастерской 2 канала по 25Вт на TDA7375», в ней описаны всевозможные варианты включения, ведь TDA7379 и TDA7375 аналоги, но отличаются лишь выходной мощностью и напряжением питания.

Схема усилителя НЧ на TDA7379

Примечания к компонентам и конструктивное исполнение.

Конденсаторы C1, C2, C4 керамические (можно пленочные, если не жалко), остальные электролитические, напряжением 25 Вольт.  Резистор R1 мощностью 0.25Вт.

К фланцу микросхемы необходимо прикрепить радиатор с площадью поверхности не менее 200см2

На односторонней печатной плате установлены клеммы для удобства крепления соединительных проводов.

Для выхода из режима ожидания необходимо замкнуть контакты фиксируемой кнопки, которая подключается к клемме ST-BY на плате, либо нужно соединить вывод резистора R1 с плюсом источника питания.

Печатная плата усилителя на TDA7379 (2×38Вт) СКАЧАТЬ

Datasheet на TDA7379 СКАЧАТЬ

Описание

TDA7377 (статья о тда7377)представляет собой новый класс технологий AB автомобильных усилителей которые могут работать либо в режиме мостового включения или квадро. Односторонняя конфигурация. Выходной каскад и внутренне с фиксированным коэффициентом усиления с большим снижением числа компонентов. Диагностика неисправностей позволяет обнаружить ошибки во время установки сборки автомобильного радио и проводки в автомобиле.

Абсолютные и максимальные:

СимволПараметраЗначениеЕдиница
В номНоминальное Напряжение Питания18В
В максМаксимальное напряжение источника питания28В
В пикПиковое напряжение (для t = 50 мс)50В
Пиковый выходной ток (не повторяющихся t = 100µs)4.5А
Пиковый выходной ток (повторяющиеся f > 10 Гц)3.5А
P totРассеиваемая мощность (T= 85°C)36Вт
Tstg TjТемпературы хранения и работыот -40 до +150°C

Тепловые данные:

СимволОписаниеЗначениеЕдиницы
Rth jтепловое сопротивление переход-корпус Макс1.8°C/W

Распиновка:

Электрические характеристики (при  В пит  = 14,4 В; R нагр = 4?, f = 1 кГц,T amb = 25°C) ТДА 7377 даташит на русском:

СимволПараметрУсловиеМин.ТиповоеМаксЕдиницы
VSНапряжение питания818В
Idток покояRL = ? 150150мА
VOSПостоянное выходное напряжение150мВ
PВыходная мощностьTHD = 10%; RL = 4?  МостовоеНесимметричный RL = 4?:

Несимметричный RL = 2?:

20

6

10

Вт

Вт

Вт

Pо maxВых. мощность (***)VS = 14,4 В мост3135Вт
Pо EIAJВых.мощность (***)VS = 13.7 V, мост2730Вт
THDИскаженияRL = 4? Несимметричный, PO = 0,1-4W
Мост, PO = 0,1-10W
0.020.03

0.3

%%
CTCross Talkf = 1 кГц несимметричный f = 10кгц несимметричный 7060 дБдБ
f = 1кгц мостf = 10кгц мост5560дБдБ
РинВходной импеданснесимметричный
мост
20
10
30
15
Ком
Ком
GVусиление напряжениянесимметричный
мост
19
25
20
26
21
27
дБ
дБ
GVусиления по напряжениюматч0.5дБ
E inвходной шум напряженияRg = 0; ”A” — взвешенное, С.Е. Инвертированный канал.Не инвертированный канал 25 мкВмкВ
Мост Rg = 0; 22гц-22 кГц3.5мкВ
ASBОслабление MUTEPO = 1 Вт8090дБ
ISBПотребление тока в дежурном режимеVST = 0 до 1,5 в100мкА
VSBнапряжение включения St-By1.5В
VSBнапряжение рабочего режима на ST-BY3.5В
Ipin7Ток деж. реж.Режим воспроизведения Vpin7 = 5В50мкА
Макс ток возбуждения принеисправности (*)5мА
Icd offзащита по токуd = 1% (**)90мкА
Icd onОтсечение детектор Выход средний токd = 5% (**)160мкА
Vsat pin10Насыщенность, напряжение на входе 10,ток на выводе 10 — 1 мА0,7В

(*) См встроенный S / C Описание защиты;
(**) Pin 10 выдвинутом до 5В с 10 кОм; RL = 4?;
(***) Насыщенные выход прямоугольный.

Типовые схемы включения  datasheet tda7377:
Квадро стерео:


Мостовое:

Стерео/мостовое:

Высокая гибкость в применении   tda7377, наличие 4-х независимых каналов делает возможность выполнения нескольких видов включения, начиная с 4 динамиками стерео и с 2 динамиками в мостовом решении

В случае работы в несимметричных условиях важно соблюдать полярность подключения динамиков

Микросхемы tda для усилителей звука

Микросхемы tda для усилителей звука — именно на этом электронных устройствах, а точнее на TDA7377 и NE5532 собран усилитель мощности, схема которого представлена ниже. Данная конструкция в основном рекомендована к повторению начинающим радиолюбителям. Но вполне возможно заинтересует тех, кто уже имеет опыт в работе по ремонту и конструированию электронных устройств.

Усилитель мощности на микросхемах TDA7377 — NE5532AP

Выходная максимальная мощность усилителя составляет 40W (2x20W) на каждый канал.

Принципиальная схема усилителя

В состав данного аппарата входит три модуля, один из которых сам усилитель мощности звука, другой блок регулировки тембра и естественно блок питания. Переменные резисторы выполняют функцию регулировки тембра низкой частоты, а R13 и R16 осуществляют регулирование тембра высокой частоты. Установленные в схеме два потенциометра R18 и R19 предназначены для регулирования уровня громкости. Все используемые в устройстве потенциометры — сдвоенного типа, кроме регулятора баланса R2.

Темброблок

Напряжение питания на блок регулировки тембра, подается с двух полярного стабилизированного источника. Данный стабилизатор образован цепочкой из двух советских стабилитронов Д814Д (VD1-VD2) и пары постоянных резисторов с номинальным сопротивлением 1 кОм (R23-R24). Сам усилитель мощности звука получает питание от независимого стабилизатора собранного на биполярных транзисторах кт819А (VT1) и кт815Б (VT2), а также стабилитроне Д814Д (VD3).

При условии правильной сборки схемы, данный усилитель никакой наладки не требует — включаешь и начинает работать.

Конструкция радиаторов охлаждения подойдет любая. На картинке радиатор показан для наглядности. У меня в качестве теплоотвода служит сам корпус усилителя. Но тот кто будет делать эту схему, может поставить свой радиатор, какой есть под рукой.

Печатная плата с радиатором

Компоновка элементов на печатной плате

Допустимая замена деталей

Вместо микросхемы NE5532 можно поставить JRC4558D либо NE542N — нужно определиться с контактными площадками на печатной плате. Также можно поставить пару одинарных операционных усилителей, но тогда необходимо будет существенно изменить печатку. Конечно можно использовать и микросхемы советского производства, такие как К157УД2, но это тоже потребует кардинальной переделки печатной платы. Стабилитроны Д814Д можно заменить на любые полуваттные или одно-ватные с номинальным напряжением 11v — 15v.

Силовой трансформатор должен иметь выходные напряжения 12v — 18v на каждое плечо с рабочим током 1,5А. Диодный мост, также можно поставить любой подходящий, главное чтобы был рассчитан на рабочее напряжение в пределах 40v и номинальным током выше 1А. Также, вместо моста можно установить в схему четыре отдельных диода рассчитанных на соответствующее напряжение и мощность.

Перечень деталей:
Картинки кликабельны

Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

Основные характеристики TDA7375

  • Количество выходов —  4
  • Напряжение питания —  8….18 В
  • Ток —  3,5 А
  • Ток потребления в режиме ST-BY около 100 мкА
  • Рабочая температура  -40…150° C
  • Мощность при напряжении 14,4 В,  THD=10% и R= 4 Ом  — 7 Вт на 1 канал
  • Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом —  26 Вт на 1 канал

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4,  C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя  разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 Kb, скачано: 721)

Усилитель на TDA7377 с темброблоком (2 канала по 30Вт)

Усилитель на TDA7377 речь, о котором пойдёт в этой статье, является стереофоническим усилителем и включает в себя два канала усиления звука по 30Вт номинальной мощности, при работе на нагрузку 4 Ома. Кроме того в схеме есть стереофонический темброблок, который выполнен вместе с усилителем звуковой частоты на одной печатной плате, это очень удобно при встраивании усилителя в корпус.

Основные технические характеристики усилителя на  TDA7377 с темброблоком

Напряжение питания………………………… +10В…+18В

Диапазон воспроизводимых частот………. 20Гц…20000Гц

Входное сопротивление……………………… 10кОм

Глубина регулировки тембра………………. . 20dB

Коэффициент гармоник,

при Uпит = 14.4В и P = 0,1…10Вт……… 0.03%

Номинальная выходная мощность,

при Uпит = 14.4В и R = 4Ома……………… 2×20Вт

при Uпит = 18В и R = 4Ома………………… 2×30Вт

Больше информации можно получить из даташита на TDA7377. Также микросхема может быть включена по трём вариантам схем: на две, три и четыре динамических головки. В нашем случае микросхема включена на две динамические головки, образуя два канала усиления (левый и правый), но при желании схему легко модернизировать до нужного количества выходов.

Схема усилителя на TDA7377 с темброблоком

Элементы схемы

ОБОЗНАЧЕНИЕТИПНОМИНАЛКОЛИЧЕСТВО
R1,R2,R11,R25,R26Резистор 0,25Вт10…18 Ом5
R3,R4Резистор 0,25Вт47…100 кОм2
R6,R7Резистор 0,25Вт1…1,2 кОм2
R8,R22,R23,R24Резистор 0,25Вт10…15 кОм4
R9,R10Резистор 0,25Вт91…100 кОм2
R12,R15,R18,R21Резистор 0,25Вт22 кОм4
R13,R14,R19,R20Резистор 0,25Вт4,7 кОм4
R27-R30Резистор 0,25Вт22 кОм4
R5Переменный10 кОм1
R16Переменный100 кОм1
R17Переменный50 кОм1
C1,C2,C9,C12Электролит4,7…10мкФ 25В4
C3,C5,C24Электролит47мкФ 25В3
C4,C8,C23,C26Керамический0,22…0,47мкФ4
C6,C7,C19,C20Пленочный0,33…0,47мкФ4
C10,C11,C15,C16Пленочный4,7нФ4
C13,C14Пленочный10нФ2
C17,C18Керамический10пФ2
C21Электролит1…2,2мкФ 25В1
C22,C25Электролит1000…2200мкФ 25В2
VD1Диод 1А 1000В1n40071
DA1,DA2Операц. Усил.TL0722
DA3TDA73771

Немного слов…

Усилитель имеет режим St-by (спящий режим). Для того чтобы вывести усилитель из спящего режима, необходимо подключить к выводу «STBY» положительный вывод питания. Чтобы ввести в спящий режим, необходимо подключить к выводу «STBY» отрицательный вывод питания. В моем случае установлена перемычка на самой клемме.

Сборку лучше всего начинать с впаивания перемычек, внимательно проверяя их расположение на печатной плате. После перемычек впаиваются резисторы, микросхемы, а в последнюю очередь конденсаторы. После окончания пайки на печатной плате, необходимо тщательно очистить ее от канифоли.

В схеме есть регулировка низких частот с помощью переменного резистора R16, регулировка высоких частот с помощью R17 и соответственно регулировка громкости с помощью R5.

Микросхему TDA7377 необходимо установить на мощный радиатор через теплопроводящую пасту. Площадь радиатора должна составлять 400 кв.см и более. Если плата усилителя с темброблоком будет устанавливаться в металлический корпус, тогда микросхему необходимо устанавливать на радиатор через диэлектрические прокладки и втулки, а радиатор необходимо заземлить либо с помощью провода (подключенного к средней точке блока питания), либо через крепежные элементы (винты, болты) к корпусу усилителя.

Даташит на TDA7377 СКАЧАТЬ

Печатная плата усилителя на TDA7377 с темброблоком СКАЧАТЬ

Список деталей PDF СКАЧАТЬ

Оцените статью:

УНЧ TDA7377 стерео 2х15 Вт с сабвуфером 30 Вт. Модуль RS162M

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.

Спаянное и проверенное устройство с инструкцией в упаковке.

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.

Принципиальная схема

  Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировку спектра в области высоких частот можно выполнить сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass). Основное усиление сигнала осуществляется микросхемой DA3(TDA7377).
  Входной сигнал подаётся на разъём CON1. Усиленный сигнал с разъёма CON3 подаётся на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.

Схема расположения элементов

 Характеристики:


  • Напряжение питания: DC 10...18 В;
  • Полоса воспроизводимых частот: 20...20 000 Гц;
  • Входное сопротивление: 10 кОм;
  • Глубина регулировки тембра по ВЧ: 12 дБ;
  • Коэффициент гармоник, при Uпит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
  • Номинальная выходная мощность каналов L,R при U = 14,4 B и R = 4 Ом: 2x10 Вт;
  • Номинальная выходная мощность сабвуфера при U = 14,4 B и R = 4 Ом: 1x20 Вт;
  • Упаковка: Блистер/OEM;
  • Размеры OEM упаковки: ~185 x 100 x 20 мм;
  • Размеры устройства: ~108 x 80 x 25 мм;
  • Общая масса набора: ~40 г.


 Комплект поставки:


  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.


Примечания:


  • На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
  • DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.

Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)



Простой усилитель низкой частоты на TDA7377 и NE5532 « схемопедия

Описываемый ниже усилитель очень прост и может быть собран даже начинающими радиолюбителями.

Характеристики усилителя:

  • Uвх – не более 500мв.
  • Pвых – максимум 20W на канал.
  • THD% – не более 0.2 при 20W.
  • Глубина регулировки тембра по вч и нч не менее 10-12Дб.

Схема усилителя

Усилитель состоит из трёх частей, а именно темброблок, усилитель мощности и блок питания. Резисторы R10 и R7 отвечают за регулировку тембра нч, R13 и R16 регулировка тембра вч. R18 и R19 громкость. Все переменные резисторы, кроме R2 сдвоенные. Для питания темброблока необходимо двухполярное питания стабилизированное с помощью простейшего стабилизатора образованного стабилитронами Д814Д (VD1 и VD2) и резисторами на 1 k (R23 и R24). Усилитель мощности питается от отдельного стабилизатора выполненного на транзисторах VT1 и VT2 и стабилитроне VD3.

В налаживании усилитель не нуждается и при правильной сборке начинает работать сразу.

Внешний вид усилителя и вид на монтаж.

Форма радиаторов может быть любой, эти нацепил для демонстрации. Позже роль радиатора будет выполнять корпус усилителя. У читателя могут быть свои радиаторы.

Вид сверху.

Расположение деталей на печатной плате.

Возможная замена деталей

NE5532 можно заменить на JRC4558D, NE542N (нужно изменить рисунок печатной платы). Можно заменить и двумя одиночными операционниками, правда потребуется кардинально изменить печатную плату. Можно применить и отечественные микросхемы, например К157УД2, опять же полная переделка платы. Стабилитроны VD1 – VD 3 любые на напряжение от 11 до 15в и мощностью от 0.5 – 1 W. Трансформатор с обмоткой напряжением 12 – 18 на плечо и током от 1.5а. Выпрямительный мост любой с максимальным напряжением не ниже 40в и током от 1а, либо одиночные диоды с аналогичными параметрами.

Скачать список элементов (PDF)

Прикрепленные файлы:

http://cxem.net/sound/amps/amp228.php

Tda7377 усилитель своими руками

Идея была в том что бы сделать 4х канальный усилитель для квадрофонического звучания,
что бы смотреть фильмы и играть в игры с объемным звучанием.
Усилитель 4х6ватт для дома хватает.
Кстати разбирал свою автомагнитолу супру там стояла такая же микросхема по 6 ватт на канал. Когда производители пишут 4х40ватт не видитесь на это. Ни в одной магнитоле нет 40, а тем более 50 ват на канал. Это вам скажет любой человек разбирающийся в авто звуке или радиотехнике. Максимальную мощ какую можно снять с 14в, это что то около 20 ватт.

Схема по даташиту.

Нашел в интернете печатку, перенес ее в lay и немного переделал.
Это уже вытравил.

Есть несколько микросхем на основе которых можно сконструировать усилитель с минимумом элементов. Собранная на TDA7377 схема усилителя одна из таких и как нельзя лучше подходит для самостоятельной пайки начинающим радиолюбителям.

На приведенной ниже схеме используется усилитель TDA7377 (полное описание микросхемы) включенный по мостовой схеме с выходной мощностью около 20 Вт на канал и коэффициентом гармоник 0,3%, что очень не плохо.

Усилитель 20/20 Вт

Для улучшения параметров усилителя конденсаторы С1 и С2 желательно использовать плёночные так как керамические «микрофонят», что будет портить звук. Подключение лучше осуществлять экранированным проводом. Конденсатор С3 в схеме усилителя на tda7377 предпочтительней использовать с большей емкостью, например 4200 мкф, так как есть правило на каждый ампер выходной мощности берется 1000 мкф, а так же не удалять С4 являющийся блокирующим и препятствующий возникновению некоторых высокочастотных помех.

Печатная плата усилителя tda7377

Сигнальные входные цепи и выходные разделены, если не хотите возится с перемычками, выводы 8 и 9 можно соединить, хотя для сохранения качества нежелательно. Перемычки отмечены белым цветом. Вместо винтовых разъемов можно впаять просто провода.

УНЧ на TDA7377 старался сделать как можно компактнее, но на рисунке она больше реального масштаба поэтому прилагается схема для печати.

Печатная плата TDA7377 создана программой Sprint-Layout-6.0, редактором для разводки и компоновки печатных плат. Если Вы можете работать (хотя это не сложно) с программой Sprint-Layout для проектирования схем, то прилагаю файл к этой программе который можно скачать, открыть и доработать при желании усилитель на tda7377 своими руками .

Похожие записи:

11 Comments on "УНЧ на TDA7377"

очень большой процент искажений

Уважаемый ! Подскажите откуда идет ток на 4,5 и 11,12 входа . почему она греется а звука нет, очень прошу помогите.

На 4,5 и 11,12 выводы микросхемы подается сигнал с какого либо устройства, например с телефона.

Куда подключается вывод № 7 Стенд-вай ? Какое на нём должно быть напряжение при
работе усилителя ?

Напряжение включения St-By — 1.5 в. Подключается к процу или «+» через резистор с шунтом.

Вечер, делать нечего…. нашел в сгоревшей макнитоле блаупункт данную микруху, собрал по этой схеме! работает, теперь думаю куда бы этот усил воткнуть=)

У тебя схема не правильная одна дорожка отсутствует. Я три дня любил мозги чтобы найти, что в этой схеме ни так 3-я 10-я нога должны соеденины быть.

Второе замечание. Исправлю.

Как гласит старая, народная мудрость, хочешь что б было сделано хорошо, сделай сам. Вот и надо было накидать самому((( По косякам:
1)Кондер С5, который на дежурку, она на МИНУС идет в даташите. А не в параллель на ПЛЮС с соплей на 10кОм, как на плате. Ок, посадил одной ногой в дырочку, второй — навеской на перемычку восьмой ноги. Микра то с другой стороны, перемычки доступны.
2)Я собирал с микрухой 7379, она чуток сильнее 7377. Ток в нагрузку, в пике, до 4,5 А. Ну так вот, емкость ставил 16в 4700. Да и то поглядывал еще на побольше, но… На такой огромной плате не было места! Да, да. Мне мешал соседний разъем. Прикольно. Еще раз, емкость в 1000 недостаточна. В пиках будет проседать.
Резюмируя. В следующий раз будь внимательней. И, если уж выкладываешь свои схемы в сеть, проверяй и собирай их. А потом уж и выкладывай.

А девятую ногу на минус? А одиннадцатую и двенадцатую закоротить? Или это новая сборка такая?

Смысл 8 и 9 выводов в том, что про подключении внешнего источника сигнала 8 вывод лучше делать отдельно минус он будет получать от него. В случае автомагнитолы смысла делать их отдельно нет и они объединяются на корпус вместе. 4, 5, 11, 12 — это все входа. Например при входном моно сигнале (1 канал) их можно все объединить.

Такой усилитель простой и быстрый монтаж — демонтаж, особенно, что на основе TDA7377 можно собирать автомобильный УНЧ класса АВ. Усилитель можно производить в нескольких испонениях: Quad, стерео (дека) или сложные версии 2.1 (стерео )

Схему усилителя сделал для друг. Микросхема TDA7377 был лучший выбор, работает с интегрированной одного источника питания 14В, 2 х 20 Вт макс напряжение питания 18 В постоянного тока.

Преимущества усилителя TDA7377:
— хороший звук
— легкий в сборке
— мало элементов

Краткие параметры микросхемы:
УНЧ 4x6W, 2x20W BTL (14.4V/4 Ом), max 2x35W, Gv=26dB
Выходная мощность: 2×30Вт
Вид напряжения питания: однополярное
Напряжение питания(MAX): 14,4В (18В)
Тип корпуса: multiwatt15
Сопротивление нагрузки: Ом 4

Вот схема TDA7377 взята из даташита:

Список используемых деталей:
C1,3 — 470нФ-2,2мф 50В пленка
C2 — 47мФ 25В электролит
C4 — 4 700-10 000мФ электролит

R1 — 10кОм (0,25Вт)

Вот печать (вид сверху). Подключения усилителя:

Плата работает, супер звук, хороший и мощности достаточно для меня 🙂 .
И не забудьте поставить TDA7377 на радиатор!

Автор Статьи: Andreian toma

Вы все купили для нового проекта? Пора закупиться, пока подешевело

Как сделать усилитель звука своими руками на tda 7377

Усилитель на TDA7377 2x30W | Все своими руками

УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

TDA7377 схема усилителя своими руками 20/20 вт

Усилитель на TDA7377, 2X30W | AMPLIFIER в 2019 г ...

TDA7377 схема усилителя своими руками 20/20 вт

Самый Простой УСИЛИТЕЛЬ ЗВУКА Своими Руками - YouTube

УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

tda7377 | AMPLIFIER | Ноутбуки

Супербюджетный усилитель на TDA7377 своими руками. Часть 2: Сборка и тестирование усилителя

Усилитель 2.1 на TDA7377 - Форум самодельщиков

Усилитель на TDA7377 2x30W | Все своими руками

Простейшая схема унч 12в +на tda7377 | Очумелые ручки

УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

Усилитель 2.1 на TDA7377 - Форум самодельщиков

Автомобильный усилитель для дома | Микросхема . ..

Усилитель на TDA7377 стерео + bass. Super bass 2.1

Усилитель на TDA7377 с темброблоком (2 канала по 30Вт ...

Автомобильный усилитель для дома | Микросхема ...

Очень простой мощный усилитель на микросхеме | Мастер-класс ...

Стерео усилитель 2x40W на TDA8560Q \u2014 Меандр \u2014 занимательная ...

Усилитель на TDA7377 с темброблоком (2 канала по 30Вт ...

Усилитель звука своим руками

УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

СОБИРАЕМ УНЧ 2 Х 20 НА TDA7377 + TL074.

Почему сгорел усилитель TDA 7377 на автомагнитоле

Компактный HI-FI стереоусилитель 20W 12V. - stoom

СОБИРАЕМ УНЧ 2 Х 20 НА TDA7377 + TL074.

Tda7377 Как Проверить

Компактный HI-FI стереоусилитель 20W 12V. - stoom

2.1 Аудио Усилитель TDA7377 (DIY kit набор)

Усилитель на микросхеме TDA7377 - Смотреть видео бесплатно ...

CNIKESIN TDA7377 Плата усилителя один питания компьютера супер бас 2,1 мощность 3 ...

Купить товар TDA7377 2.1 звуковой канал 20 Вт * 2 + 30 Вт . ..

Tda 7377 Можно Ли Подключить В Моно Режиме? - Песочница (Q\u0026A ...

Усилитель на TDA7377 с темброблоком (2 канала по 30Вт ...

Обзор} Усилитель на микросхеме TDA 7377 - Смотреть видео онлайн

Усилитель 2.1 на TDA7377 - Форум самодельщиков

Стерео усилитель 2x40W на TDA8560Q \u2014 Меандр \u2014 занимательная ...

Очень простой мощный усилитель на микросхеме | Мастер-класс ...

Усилитель 2.1 с сабвуфером TDA7377 (15+15+30Вт)

Обзор} Усилитель на микросхеме TDA 7377 - Смотреть видео онлайн

Усилитель сабвуфера на TDA7377 30Вт для авто и помещения

Усилитель на tda7377 схема

Усилитель 100 Вт на TDA7294 | Мастер Винтик. Всё своими руками!

Усилитель на TDA7377. Стерео 2х12 Ватт + сабвуфер 37 Ватт.

TDA7377 DIY люкс интересные видеозаписи - Арт декорирование ...

УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

Усилитель на микросхеме TDA7377 - Звукотехника - Каталог ...

Бюджетный многозонный усилитель низкой частоты / Хабр

Усилитель звука или Читай дважды китайские иероглифы.

Бюджетная переносная активная колонка своими руками . ..

Почему сгорел усилитель TDA 7377 на автомагнитоле

Бюджетный многозонный усилитель низкой частоты / Хабр

Усилитель своими руками - ЯПлакалъ

Простые схемы для желающих заниматься электроникой. - Статьи

Усилитель звука своими руками - смотреть онлайн

Tda - Усилители / ресиверы - OLX.ua

Схема УНЧ на ТДА7374 - ЭЛЕКТРОННЫЕ СХЕМЫ

CNIKESIN TDA7377 Плата усилителя один питания компьютера ...

Купить Конструкторы, наборы для сборки электронных устройств ...

Автомобильный усилитель для дома | Микросхема ...

TDA7377 усилитель DIY kit. (собери сам)

Усилитель своими руками, схемы, инструкции, фото

Самодельные колонки и усилители звука для наших зверьков - 4PDA

Усилитель на TDA7377

Усилитель 100 Вт на TDA7294 | Мастер Винтик. Всё своими руками!

Усилитель сабвуфера на TDA7377 30Вт для авто и помещения

Простой усилитель мощности класса АВ своими руками. « схемопедия

Усилитель 2 1 С Сабвуфером Mp3 Radio Aux Из Набора На . ..

Усилитель 2.1 на TDA7377 - Форум самодельщиков

Простые схемы для желающих заниматься электроникой. - Статьи

Усилитель на TDA7377 2x30W | Все своими руками

Усилитель своими руками, схемы, инструкции, фото

TDA7377 DIY люкс интересные видеозаписи - Арт декорирование ...

7293 Tda

Усилитель на TDA2005Vm - PakVim.net HD Vdieos Portal

tda7388-фото

Готовый 2х20Вт стереоусилитель Kinter MA-180

Что нужно, чтобы собрать мощный УНЧ для сабвуфера - Смотреть ...

Радиолюбителю » Страница 27 » KOMITART

Усилитель 2.1 с сабвуфером TDA7377 (15+15+30Вт)

Усилитель своими руками - ЯПлакалъ

Бюджетная переносная активная колонка своими руками ...

Сборка простого усилителя сабвуфера на TDA7377 - смотреть ...

усилитель для сабвуфера

Простой усилитель мощности класса АВ своими руками. « схемопедия

Отличный усилитель для дома на TDA7294

Сделай сам усилитель звука. Как собрать самый простой ...

Самодельные колонки и усилители звука для наших зверьков - 4PDA

Видео, как сделать усилитель, Смотреть онлайн

Усилитель на TDA7377 - Смотреть видео бесплатно онлайн

УНЧ с электронной регулировкой громкости на TDA7057AQ (2х8Вт)

Саб УНЧ TDA7377 (30Вт)

Самый простой усилитель звука. Радиосхема усилителя, схема ...

Микросхема TDA7377, схема включения, описание

Регулятор для усилителя на микроконтроллере

   Материал знакомит со схемой высококачественного регулятора звука с цифровым управлением, совмещённого с 2.1 усилителем мощности. Проект базируется на TDA7377 усилителе мощности и микроконтроллере PIC18F452. Основные технические характеристики этого приемника описаны в таблице далее.

   Устройство специально разработано для работы с ПК, радиоприемниками и DVD/Blue-Ray плеерами или иными аналогичными источниками звука. Система использует недорогие доступные электронные компоненты и была успешно собрана несколькими людьми.

Принципиальная схема регулятора на микроконтроллере для УНЧ

   Для достижения максимального качества мы рекомендуем использовать компоненты от одного производителя. Например некоторые значения конденсаторов и резисторов незначительно меняются от производителя к производителю, по этой причине возможны некоторые дисбалансы в параметрах выходных усилителей. Все элементы управления, ввода-вывода, питания и дисплея подключены к основной плате с помощью проводов, рекомендуется использовать подходящие ленточные кабеля. Для питания силовых цепей берите провода потолще. Все исходные коды микроконтроллера PIC18F452 доступны для загрузки.

Тестирование собранной системы

   После сборки аудиоусилительной системы необходимо проверить все силовые соединения. Для проверки следуйте шагам ниже:

  1. Подключите оба контакта AGND и DGND вместе - далее это соединение обозначается как GND.
  2. Отсоедините TDA7377, TDA7315, LA2650, PIC18F452 и 1602 LCD модуль от платы.
  3. Отключите все аудио входы и выходы.
  4. Подключите питание 12 - 14 В GND и V+ линий.
  5. Проверьте напряжение между контактами, которые перечислены в таблице.

   Если все напряжения являются правильными, подключите все микросхемы и ЖК-модуль и удерживайте кнопку сброса и подачи питания на систему. Далее нажмите POWER ON/OFF и включите УМЗЧ. После этого надо настроить элементы управления и проверить аудио выходы. После обновления прошивки или при первоначальном запуске, при нажатии системной кнопки RESET важно избежать повреждения динамиков из-за начальных высоких уровней громкости.

Устранение возможных неисправностей

   Самые распространенные проблемы могут возникнуть в усилителе - нет звука после усилителя мощности. Возможные причины: превышение напряжения питания микросхемы (выше 18 В) или короткое замыкание на выходных клеммах усилителя. Но TDA7377 оснащена несколькими функциями защиты, поэтому сжечь её не легко.

   Второй наиболее распространенной проблемой является дисплей LCD 16х2. Это происходит из-за плохой инициализации контроллера HD44780. Распространенной причиной этой проблемы является неправильное подключение или неисправность выходов PORTD. Если ЖК-экран слишком светлый, измените значение резистора R1.

   Для блока питания можно взять или готовый БП ATX на 200 ватт, или тороидальный трансформатор на указанную мощность. Установка предохранителя на 5 ампер обязательна.


Понравилась схема - лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



TDA7377 datasheet - 2 x 30wdual / quad усилитель мощности для автомобильного радиоприемника

ВЫСОКАЯ МОЩНОСТЬ: x 30 Вт / 4 EIAJ x 30 Вт / 4 EIAJ 1 кГц, 10% МИНИМАЛЬНОЕ КОЛИЧЕСТВО ВНЕШНИХ КОМПОНЕНТОВ: НИКАКИХ ВНУТРЕННИХ КОНДЕНСАТОРОВ БУТСТРАПОМ 26 дБ BTL) ФУНКЦИЯ ОЖИДАНИЯ (СОВМЕСТИМА С CMOS) НЕВОЗМОЖНАЯ УСТАНОВКА ДИАГНОСТИКИ ОТКЛЮЧЕНИЯ ОТКЛЮЧЕНИЯ ОТКЛЮЧЕНИЯ ДЛЯ: ОТКЛЮЧЕНИЕ ЗАМЕДЛЕНИЯ ЗАЗЕМЛЕНИЯ ДО КРАТКОГО ЗАМЫКАНИЯ ОТ КОРОТКОГО МЯГКОГО ЗАМЫКАНИЯ ПРИ ВКЛЮЧЕНИИ ТЕПЛОВОГО ОТКЛЮЧЕНИЯ ЗАЩИТА ОТ ПЕРЕКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА: BLUPUT AC / DC

НА ЗЕМЛЮ ПРОТИВ НАГРУЗКИ МЯГКОЕ КОРОТКОЕ ЗАМЫКАНИЕ ПРИ ВКЛЮЧЕНИИ ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ ЧИПА С МЯГКИМ ТЕПЛОВЫМ ОГРАНИЧИТЕЛЕМ НАГРУЗКА СБРОС НАПРЯЖЕНИЯ ОЧЕНЬ ИНДУКТИВНАЯ НАГРУЗКА ПРЕЖДЕ ЧТОБЫ РАЗОМКНУТЬ ЗАЗЕМЛЕНИЕ ОБРАТИТЕ БАТАРЕЮ ESD

ОПИСАНИЕ Это автомобильный радиоусилитель нового технологического класса AB, способный работать как в конфигурации ДВОЙНОЙ МОСТ, так и в конфигурации КВАДРАТНЫЙ ОДИНОЧНЫЙ. Эксклюзивная полностью комплементарная структура выходного каскада и внутреннее фиксированное усиление гарантируют МАКСИМАЛЬНЫЕ НОМИНАЛЫ

.

Symbol Vop VS Vpeak IO Ptot Tstg, Tj Рабочее напряжение источника питания Пиковое напряжение источника питания постоянного тока (для = 50 мс) Пиковый выходной ток (неповторяющийся = 100 с) Пиковый выходной ток (повторяющийся> 10 Гц) Рассеиваемая мощность (Tcase = 85 ° C) Хранение и Значение параметра температуры перехода до 150 единиц C

Тройники

обеспечивают максимально возможную мощность при чрезвычайно низком количестве компонентов.Встроенный детектор клипов упрощает операцию сжатия усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и электромонтаже в автомобиле. ОБЩАЯ СТРУКТУРА

Символ Rth j-case Описание Термическое сопротивление Соединительный корпус Макс. Значение 1,8 Единица C / W

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (См. Испытательную схему, 1 кГц; T окруж. = 25 ° C, если не указано иное

Symbol VS Id VOS PO Параметр Диапазон напряжения питания Общий ток стока покоя Выходное смещение напряжения Выходная мощность THD = 4 Мост, односторонний, односторонний, = 14.4 В, мост = 13,7 В, односторонний мост, на мост 4 Вт, = 1 кГц, односторонний = 10 кГц, односторонний = 1 кГц, мост = 10 кГц IN GV EIN Входное сопротивление Усиление напряжения Усиление напряжения Согласование входного шума Напряжение = 0; Взвешенный, S.E. Неинвертирующие каналы Преобразование каналов в мост к SVR 22 кГц A SB ISB SB Ipin7 Подавление напряжения питания Затухание в режиме ожидания ST-BY Потребление тока ST-BY Пороговое напряжение на входе ST-BY Пороговое напряжение на выходе ST-BY Режим воспроизведения тока на выводе = 5 В Макс. Under Fault Icd off Icd on Vsat pin10 Выход детектора ограничения тока Выходной сигнал детектора ограничения среднего тока Средний ток Насыщение напряжения на контакте = 5% Потребляемый ток на контакте = 1 Вт VST-BY к 1.Односторонний мост 5 В Односторонний мост RL = Условия тестирования Мин. 8 Тип. Максимум. 18150 шт. A V

Максимум. Выходная мощность EIAJ Искажение выходной мощности

См. Описание встроенной защиты S / C Контакт 10 повышен до 5 В с = 4 Насыщенный выходной сигнал прямоугольной формы.


Купить двухканальный усилитель TDA7377 DC12V 35 Вт онлайн

Описание

TDA7377 - это автомобильный радиоусилитель нового технологического класса AB, способный работать в конфигурации DUAL BRIDGE или QUAD SINGLE ENDED.Эксклюзивная полностью комплементарная структура выходного каскада и внутреннее фиксированное усиление гарантируют максимально возможные характеристики мощности с чрезвычайно уменьшенным количеством компонентов. Встроенный детектор клипов упрощает операцию сжатия усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и электромонтаже в автомобиле.

Этапы подключения:

Подключение к динамикам:

Подключите два провода динамиков к порту аудиовыхода усилителя мощности, динамик левого канала подключается к порту LOUT усилителя, а динамик правого канала подключается к порту ROUT, положительный вывод подключается к «+» , отрицательный соединяется с «-».

Подключение к источнику звука:
Используйте аудиокабель с разъемом для стереонаушников 3,5 мм и разъемом для стереонаушников 3,5 мм усилителя. Другой конец аудиокабеля подключается к источнику звука (например, компьютерам, мобильным телефонам, MP3, DVD).

Подключение к электросети:

Подключите к адаптеру источника питания:
Используйте источник питания с выходом выше DC12V3A. Подключите выходной кабель адаптера к порту 12 В на плате усилителя мощности.Положительный вывод подключается к «+» порта, а отрицательный - к «-».

Подключите преобразователь напряжения:
Используйте преобразователь напряжения с выходным сигналом выше AC12V3A. Подключите два выходных кабеля преобразователя к порту 12 В на плате усилителя мощности. Поскольку на выходе преобразователя подается переменный ток, он не может быть положительным или отрицательным.

Воспроизвести музыку:
Подключите питание, загорится синий индикатор питания, что означает, что плата усилителя мощности начала работать.Вы можете отрегулировать ручку громкости в соответствии с собственными предпочтениями.

Характеристики:
  1. Мощный стереовыход 70 Вт Доступны два динамика 4-8 Ом 10-50 Вт
  2. Большой том малого размера
  3. Высокое отношение сигнал / шум
  4. Модернизированная версия радиатора, более широкая и толстая, с улучшенным охлаждающим эффектом
  5. Подходит для полочных колонок, ЭЛТ-телевизоров, радиоприемников и других небольших усилителей


В коплект входит:

1 x TDA7377 DC 12 В 35 Вт двухканальная бесшумная плата усилителя высокой мощности

Плата усилителя

tda7377 - купить плата усилителя tda7377 с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для платы усилителя tda7377.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая плата усилителя tda7377 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плату усилителя tda7377 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в плате усилителя tda7377 и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите tda7377 amp board по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Усилитель мощности цепи

аудио с TDA7377 2.1

Полная схема усилителя мощности 2.1, 3 канала с TDa7377, включая схему, источник питания, фильтр низких частот, а также полную схему печатной платы. Проектный усилитель идеально подходит для различных приложений. Включает в себя блок питания, предусилитель, фильтр низких частот, регулятор громкости и тембра.

О разработке усилителя с TDA7377 Stereo 2.1 + басовый канал

Схема, чтобы использовать возможности TDA7377, который имеет 4 выхода, 2 простых для сателлитов и два других мостовых для сабвуфера.
Схема имеет контроль баланса (Р2), если не нужно просто подключить перемычки. Отрегулируйте общую громкость (p1), регулировку тембра и регулировку громкости сабвуфера.
У нас есть предусилитель (IC1) и фильтр низких частот (IC3) с полосой пропускания 20–150 Гц.
Схема уже имеет источник питания, просто подключив трансформатор (AC) простой 9-12 Вольт / 3 А или больше, также можно подключить источник (DC) 12-18 Вольт / 3 А.Может быть источником компьютера или ноутбука, автомобильного аккумулятора и т. Д.

Эта схема отличается от традиционной схемы, которая использует RC для управления низкими / высокими частотами с помощью потенциометров, в ее низкочастотной цепи используется фильтр нижних частот, не требуется дополнительный потенциометр высоких частот, поэтому он вполне подходит для использования для переоборудования источника питания для автомобилей, мотоциклов, электромобилей и мультимедийных аудиосистем это может очень помочь в повышении качества звука.

Схема усилителя мощности звука с TDA7377 2.1 - стерео + сабвуфер

Получайте новые сообщения по электронной почте:

Подписывайся

Следите за нами в социальных сетях

Предлагаемый дизайн печатной платы для аудиоусилителя 2.1

Печатная плата Медная сторона Печатная плата Шелк Компонентная сторона печатной платы
Деталь Значение
Резистор 1/4 Вт 5%
R1, R3, 2.7K - красный, фиолетовый, красный, золотой
R2 3.3K - оранжевый, оранжевый, красный, золотой
R4, R11, R13 47K - желтый, фиолетовый, оранжевый, золотой
R5, R12, R15, R19, R20 8.2K - серый, красный, красный, золотой
R6, R7 1k - коричневый, черный, красный, золотой
R8 68K - синий, серый, оранжевый, золотой
R9, R10, R14, R18, R23, R26 10K - коричневый, черный, оранжевый, золотой
R16, R17 22K - красный, красный, оранжевый, золотой
R21, R23 1.8K - коричневый, серый, красный, золотой
R22, R24 6,8 К - синий, серый, красный, золотой
P1, P3 47K или 50K - двойной логарифмический потенциометр
P2 100k - Двойной потенциометр
P4 47K или 50K - логарифмический одинарный потенциометр
Конденсаторы электролитические
C1 6800 мкФ
C3, C4, C14, C19, C30 10 мкФ
C5, C7, C8, C9, C10 4. 7 мкФ
C6, C28, C31 100 мкФ
C22 0,47 мкФ или полиэстер
C33, C34 1000 мкФ
Конденсаторы Полиэфирные и керамические
C2, C15, C20, C32 100 нФ (104) - керамика или полиэстер
C11, C12 100pF (101) - Керамика
C13 220nF (224) - Полиэстер
C16, C26, C27 100nF (104) - Полиэстер
C17, C18 6.8nF (682) - Полиэстер
C21, C23 4,7 нФ (472) - Полиэстер
C24, C25 33nF (333) - Полиэстер
C29 1нФ (102) - Полиэстер
Полупроводники
B1 Мостовой выпрямитель FBU8K или аналог 200 В / 2 А
IC1 7812 - стабилизатор положительного напряжения 12 Вольт
IC2, IC3 LM4558N или аналогичный - Двойной операционный усилитель
IC4 TDA7379 или аналог - см. Таблицу в тексте
Светодиод1 Красный светодиод 5 мм
Разъемы
СТ1, СТ2 9-контактный разъем (дополнительно)
X1 Клеммная колодка разъема, 2 контакта - AC
X2 Клеммная колодка разъема, 2 контакта - питание постоянного тока
X3 Клеммная колодка разъема, 2 контакта - вход, правый канал
X4 Клеммная колодка разъема, 2 контакта - входной левый канал
X5 Клеммная колодка разъема 2 контакта - Аудиовыход Левый канал
X6 Клеммная колодка разъема 2 контакта - Аудиовыход Правый канал
X7 Клеммная колодка разъема, 2 контакта - аудиовыход Сабвуфер
Разное
Сварка, провод, коробка для размещения схемы, радиатор печатной платы к TDA7377, трансформатор, розетки для операционных усилителей и т. Д..

Загрузите файлы PDF для этой сборки - Плата, сторона меди, сторона компонентов, колодки, шелк, схема, TDA7377, Datasheet.
Скачать PDF Зеркало

Купите комплекты или собранную плату для этой схемы TDA7377 2.1 прямо из Китая по всему миру на Aliexpress .

Ошибка в предыдущей версии:

  • Конденсатор С27 (100 мкФ) перевернутый.
  • Удалите 10 нФ C26 или измените его на 6,8 нФ.
  • Изменить резисторы R8, R10 и R18 47K, от GND ссылки на + 1.Поднимите клеммы каждого резистора, подключенного к GND, и припаяйте провод к перемычке после 7812 или к контакту 8 операционного усилителя.
Теги 2.1, Усилитель, усилитель tda, Аудио, бас, усилитель мощности, схема усилителя мощности, tda, усилитель tda7377, схемы усилителя tda7377, tda7377 bluetooth 2 канала, tda7377 datasheet, tda7377 pcb, tda7377 pdf, tda7377 spec, tda7377 tda7377a, tda7377a, tda7377a, tda7377a, tda7377a, tda7377a, tda7377

Предыдущая

Скачать генератор звуковых сигналов SigJenny бесплатно

TDA2030 + транзисторы BD908 / BD907 - усилитель звука HI-FI 18 Вт

Далее

постоянного тока 12 В 35 Вт + 35 Вт 2.0 двухканальный стерео усилитель мощности звука, TDA7377 - SainSmart.com

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Размеры: 60 × 56 × 50
  • Выходная мощность: 35 Вт + 35 Вт
  • Источник питания: 9-15 В постоянного тока / 50-100 Вт
  • Тип канала: 2.0 стерео
  • Частота отклика: 20 Гц-20 кГц
  • Подходящие динамики: 4-8 20-120 Вт 3 - 10 дюймов полочный динамик, напольный динамик

ИНСТРУКЦИЯ


1.Подключение к динамикам
Подключите два провода динамиков к порту аудиовыхода усилителя мощности, динамик левого канала подключен к порту LOUT усилителя, а динамик правого канала подключен к порту ROUT, положительный канал подключается к «+», отрицательный соединяется с «-».

2. Подключение к источнику звука.
Используйте аудиокабель с разъемом для стереонаушников 3,5 мм и вставьте разъем для стереонаушников 3,5 мм на усилителе.

Другой конец аудиокабеля подключается к источнику звука (например, компьютерам, мобильным телефонам, MP3, DVD).

3. Подключение к источнику питания
1) Подключите к адаптеру источника питания
Используйте источник питания, выходная мощность которого превышает DC12V3A.
Подключите выходной кабель адаптера к порту 12 В на плате усилителя мощности.

Положительный вывод подключается к «+» порта, а отрицательный - к «-».

2) Подключите преобразователь напряжения.
Используйте преобразователь напряжения с выходом выше AC12V3A.
Подключите два выходных кабеля преобразователя к порту 12 В на плате усилителя мощности.

Поскольку на выходе преобразователя выдается переменный ток, он не может быть положительным или отрицательным.

4. Воспроизведение музыки.
Подключите питание, загорится синий индикатор питания, что означает, что плата усилителя мощности начала работать.
Вы можете отрегулировать ручку громкости в соответствии со своими предпочтениями.

ЧТО В УПАКОВКЕ

  • 1 × Цифровой усилитель мощности звука SainSmart Micro TDA7377 DC12V

DC 12V TDA7377 2x35W Двухканальная плата усилителя мощности стереоаудио Модуль AMP

DC 12V TDA7377 2x35W Двухканальная плата усилителя мощности стереоаудио Модуль AMP, TDA7377 2x35W Двухканальная плата стерео аудио усилителя мощности Модуль AMP DC 12V, 1pcs x DC 12V TDA7377 35W + Плата стереоусилителя 35 Вт (кабель в комплект не входит), 12 В постоянного тока TDA7377 35 Вт + 35 Вт 2,0-канальный двойной, с использованием оригинального усилителя ST TDA7377 Выходная цепь BTL состава коллектора, сильная мощность, 20-120 Вт. Модуль DC 12V TDA7377 2x35W Двухканальный стерео аудио усилитель мощности Плата AMP.

DC 12 В TDA7377 2x35 Вт двухканальный стерео аудио усилитель мощности плата AMP модуль

Пожалуйста, выберите правильный размер в соответствии с нашей таблицей размеров, купите ожерелье с подвеской MaxTide для женщин, прочный, но гибкий кожаный верх и хлопковая подкладка, купите зимние водонепроницаемые тапочки из искусственного хлопка, мужские более толстые плюшевые теплые тапочки, вы не на 100% удовлетворены своей покупкой, удобны и Дышащий для ношения, наш размер на два меньше, чем размер США. Разноцветный: спортивные бутылки для воды - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям.Сверхдлинная двойная лента позволяет держателю хранить около 12 больших бантиков для волос или 30 маленьких заколок для волос на каждой ленте. Классический дизайн ожил. Его использовали для заживления ран. Детское одеяло Taggie из флиса ручной работы. *** Блеск и фольга НЕ настоящие - это цифровой файл с высоким разрешением. • Страхование доставки включено в каждый заказ, чтобы помочь защитить вашу посылку и улучшить обслуживание доставки. РАЗМЕР: 17 мм в высоту и 2 мм в ширину - расстояние от штифта до нижней части мочки уха составляет около 9 мм.на товарах может быть небольшое обесцвечивание или естественные отметины. Камень для рождения Angel Sun Catcher March Aquamarine Made Using. Вам понравится, как эта туника сидит и выглядит, хорошая работа и по цене. Двойной водонепроницаемый материал сохранит ваши руки в тепле и сухости во время тренировок и игры в снег. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, гибкое соединение сливы D30 L42 Шаговый двигатель соединительной муфты с крестообразным валом 10 мм x 16 мм: Industrial & Scientific, США. Изготовлен на основе крюка и шнура. Расслабленная длина 25 футов и растягивается до 50 футов. переднее колесо вращается на 360 °.
Эта подставка идеального размера для охлаждения печенья. Хотя кабели для всех трех версий кажутся похожими и физически входят в разъемы на всех дисках и контроллерах SATA, это очень экономит энергию и энергию.

DC 12 В TDA7377 2x35 Вт двухканальный стерео аудио усилитель мощности плата AMP модуль

TDA7377 усилитель DIY kit Компьютер с одной мощностью Super Bass 2.1 плата усилителя мощности 3-канальный усилитель звука TDA7377 DIY suite

DIY Одномощный компьютер super bass 2.1 плата усилителя мощности 3-канальный усилитель звука TDA7377 DIY suite Рекомендуемая мощность: Рекомендуемое напряжение трансформатора постоянного тока 12-18 В, батарея также может быть положительной и отрицательной автоматической идентификацией, не беспокойтесь, поменять местами.Многие из наших семейных маршрутизаторов в режиме ожидания, большинство из них могут использоваться, текущий размер выходной мощности, 1 А является самым основным требованием, 2 А или более в относительно хорошем состоянии. Случайное использование блоков питания других характеристик может привести к ожогам! Пакет динамиков: Основной канал 10 Вт + 10 Вт 3-5 4-8 Евро 10-20 Вт дюймовые широкополосные или высокочастотные динамики Сабвуфер 20 Вт 4-6 4-8 дюймов сабвуфер Европа 10-40 Вт Мы рекомендуем 2–4-дюймовые полнодиапазонные басы. 4–6 дюймов - более подходящий выбор с неподходящим или даже не установленным рупорным динамиком. Это, безусловно, неэффективный метод идентификации низкочастотных динамиков - это магнит для большого, от круга до жесткого, коробка должна быть прочной, запечатанная коробка лабиринт условного использования, настенная паста звукопоглощающий хлопок, можно получить относительно чистый твердый бас 2.1 версия дизайна усилителя с одним источником питания, это сила дизайна, главная особенность - дешевый, практичный, элегантный дизайн, линия дизайна светового шоу, машина не может найти перемычку, чистый вид, горячий стонущий большой пруд фильтр NE5532 низкочастотный управляющий герметичный потенциометр Kingboard sided FR-4 1,6 мм лист с точки зрения каждого элемента - идеальная акустика и эстетика, чтобы с первого взгляда учесть намерения старших игроков! 1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
